STR 250 LED - Säge Herkules - Kostenlose Bedienungsanleitung

Produkttyp	Kreissäge
Marke	Herkules
Modell	STR 250 LED
Kategorie	Säge
Sägeblattdurchmesser	250 mm
Schnitttiefe bei 90°	45 mm
Schnitttiefe bei 45°	30 mm
Leistungsaufnahme	1500 W
Leerlaufdrehzahl	5000 min⁻¹
LED-Beleuchtung	Ja, Schnittlinienbeleuchtung
Gewicht	8 kg
Abmessungen (L×B×H)	400 × 300 × 350 mm
Spannungsversorgung	230 V / 50 Hz
Sicherheitsmerkmale	Spindelarretierung, Schutzhaube, Sanftanlauf
Reinigung und Wartung	Regelmäßige Reinigung der Lüftungsschlitze und Schmierung der Führungen
Zubehör	Hartmetall-Sägeblatt, Parallelanschlag, Gehrungsanschlag
Garantie	2 Jahre
Reparaturen und Ersatzteile	Ersatzteile über Hersteller erhältlich

Häufig gestellte Fragen - STR 250 LED Herkules

Wie schalte ich die LED-Beleuchtung an der Herkules STR 250 LED ein?

Die LED-Beleuchtung schaltet sich automatisch beim Einschalten der Säge ein. Sollte sie nicht leuchten, überprüfen Sie die Stromversorgung und die LED-Einheit.

Welches Sägeblatt ist für die Herkules STR 250 LED geeignet?

Verwenden Sie ein Sägeblatt mit 250 mm Durchmesser und einer Bohrung von 30 mm. Achten Sie auf die maximale Drehzahl von 5000 min⁻¹.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie den Klemmhebel an der Schnitttiefeneinstellung und stellen Sie die gewünschte Tiefe ein. Ziehen Sie den Hebel wieder fest an.

Kann ich mit der Säge auch Gehrungsschnitte durchführen?

Ja, der Gehrungsanschlag ermöglicht Schnitte bis 45°. Lösen Sie die Feststellschraube, stellen Sie den Winkel ein und fixieren Sie ihn.

Was muss ich bei der Reinigung der Säge beachten?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie die Lüftungsschlitze mit einem Pinsel und säubern Sie die Schutzhaube von Sägespänen.

Wie wechsel ich das Sägeblatt?

Drücken Sie die Spindelarretierung, lösen Sie die Flanschmutter mit dem mitgelieferten Schlüssel und tauschen Sie das Blatt aus. Achten Sie auf die Drehrichtung.

Warum läuft die Säge nicht an?

Überprüfen Sie die Stromversorgung, das Netzkabel und die Sicherung. Sitzt der Stecker richtig? Möglicherweise hat die Überlastsicherung ausgelöst.

Gibt es eine Staubabsaugung?

Ja, die Säge verfügt über einen Absaugstutzen (Durchmesser 35 mm) für den Anschluss eines Staubsaugers. Reduziert die Staubbelastung erheblich.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: Sägeblatt, Parallelanschlag, Gehrungsanschlag, Schraubenschlüssel und Bedienungsanleitung.

Kann ich die Säge auf einer Werkbank montieren?

Ja, die Säge hat Montagebohrungen. Verwenden Sie passende Schrauben, um sie stabil auf einer Werkbank zu befestigen.

BEDIENUNGSANLEITUNG STR 250 LED Herkules

Die robuste Steintrennmaschine STR 250 LED ist durch die schnelle und problemlose Montage der vier serienmäßigen Standfüße sowohl für den stationären als auch für den mobilen Einsatz bestens geeignet. Mit ihren umfangreichen Möglichkeiten ist sie ein vielseitiges Arbeitsgerät für den Profieinsatz. Das Gerät ist zum präzisen Schneiden unterschiedlicher Formate von Betonplatten, Pflastersteinen, Marmor- und Granitplatten, Ziegel oder Fliesen aller Art geeignet. Mit wenigen Handgriffen können sowohl Gehrungs- und Doppelgehrungsschnitte als auch Jollyschnitte ausgeführt werden. Durch die integrierte Kühlmittelpumpe sind eine optimale Kühlung der Diamantscheibe und ein staubfreies Arbeiten gewährleistet. Durch den schwenkbaren Schneidkopf sind Werkstücke von bis zu 570 mm Länge problemlos bearbeitbar.

Die Fliesenschneidmaschine ist mit einem LED-Licht ausgestattet, das den Arbeitsbereich perfekt ausleuchtet. Das LED-Licht kann abgenommen und extern als Taschenlampe oder Wasserwaage verwendet werden.

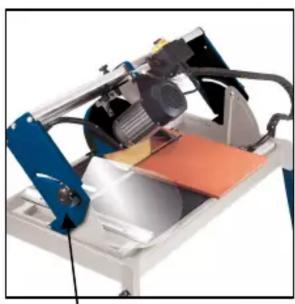

STR 250 LED Steintrennmaschine mit LED-Beleuchtung

Logistische Daten:

Typ: STR 250 LED

Art.-№: 43.014.42

Ident-№: 01016

EAN Code: 4006825 532678

Verpackung: 1020 x 595 x 470 mm

VE: 1 Stück

20``: 100 Stück

40": 210 Stück

40``HC: -- Stück

Gewicht: 56,5 kg (brutto)

CE

stufenlos schwenkbare Motorführung von 0°-45°

gradgenau einstellbarer Winkelanschlag für exakte Schnitte

Wasserauffangwanne mit integrierter Pumpe zur Kühlwasserförderung

RCD-Stecker für Gerätesicherheit

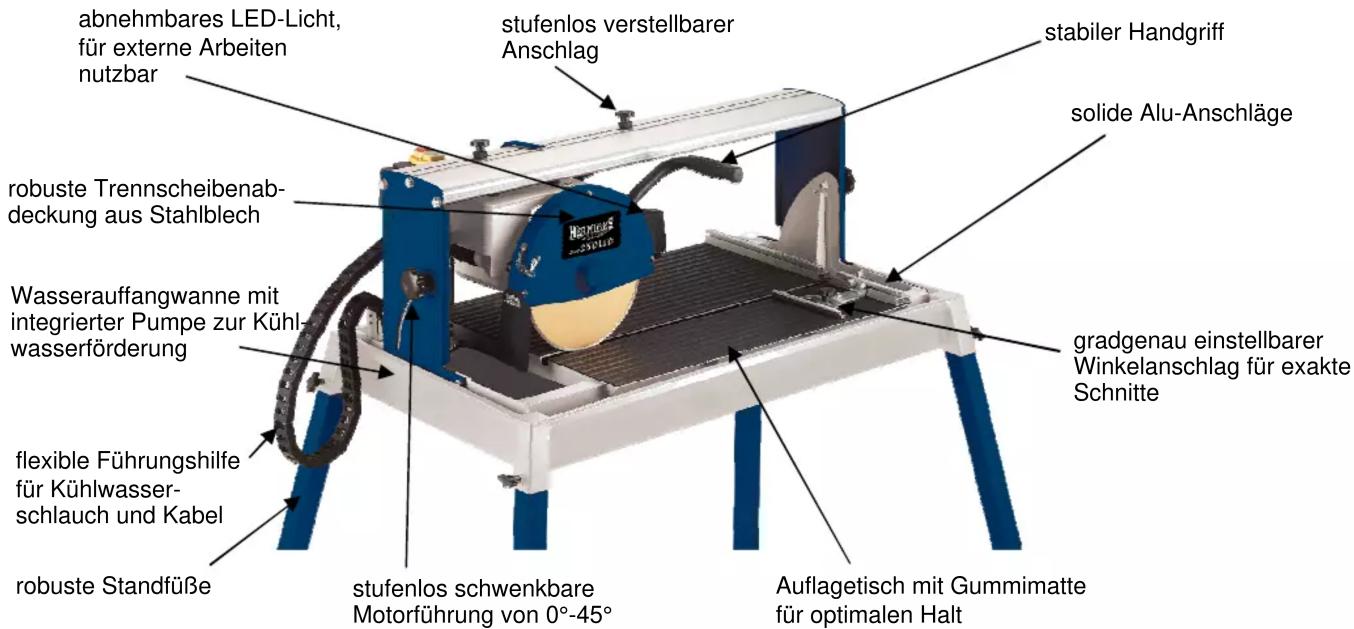

Merkmale:

• Abnehmbares LED-Licht, für externe Arbeiten nutzbar
• RCD Stecker für Gerätesicherheit
• 4-fach kugelgelagerte Motorführung
• Stufenlos schwenkbare Motorführung von 0°-45°
• Gradgenau einstellbarer Winkelanschlag
• Stabiler Handgriff
• Großer Arbeitstisch mit rutschfester Gummiauflage und Alu-Anschlag
• Massive Trennscheibenabdeckung aus Stahlblech
• Wasserauffangwanne mit integrierter Pumpe zur Kühlwasserförderung
• robuste Standfüße

Technische Daten:

• Wechselstrom-Motor: 230 V \~ 50 Hz
• Leistung: 1.500 Watt S2 20 min
• Umdrehung n₀ : 3.000 min
• Schnittiefe 90°: max. 65 mm
• Schnittiefe 45°: max. 48 mm
• Schnittlänge: max. 570 mm
• Schnittlänge Jollyschnitt: max. 570 mm
• Schrägschnitte: 0° - 45°
• Diamantscheibe: ∅ 250 x ∅ 25,4 mm
• Schutzklasse: IP 54
• Arbeitstisch: 630 x 450 mm

Logistische Daten:

Typ: STR 250 LED

Art.-№: 43.014.42

Ident-№: 01016

EAN Code: 4006825 532678

Verpackung: 1020 x 595 x 470 mm

Gerät: Steintrennmaschine

VE: 1 Stück

20``: 100 Stück

40``: 210 Stück

40``HC: -- Stück

Gewicht: 56,5 kg (brutto)
