Produkttyp	Saugroboter mit Wischfunktion
Marke	ProfiCare
Modell	PCBSR 3108 (PC-BSR 3108)
Nettogewicht	Ca. 2,8 kg
Schutzklasse	III (Gerät), II (Netzteil)
Stromversorgung	100–240 V AC, 50/60 Hz, 0,4 A
Netzteil	Ausgang 19 V DC, 600 mA (Modell SA12BH-190060V)
Batterietyp	Integrierter Li-Ion-Akku, 14,4 V, 2600 mAh
Betriebsdauer	Ca. 2 Stunden
Ladezeit	Ca. 6 Stunden
Reinigungsmodi	Systematisch (Zickzack), Spot (Kreis), Ecke (entlang der Wände)
Wischfunktion	Ja, mit Wassertank und Reinigungstuch
Steuerung	Infrarot-Fernbedienung und Smart Life App (Android/iOS)
Konnektivität	Wi-Fi 2,4 GHz (802.11b/g/n), WPA/WPA2
Zeitplanung	Ja, Einstellung Tag/Stunde und programmierte Reinigung
Sicherheitssensoren	Treppenerkennung (3 Infrarotsensoren), Kollisionserkennung
Bürsten	Rotierende Bodenbürste + 2 Seitenbürsten (Ersatz enthalten)
Filtration	HEPA-Filter (waschbar, 1x jährlich ersetzen)
Fassungsvermögen Staubbehälter	Nicht angegeben (ca. 300 ml geschätzt)
Fassungsvermögen Wassertank	Nicht angegeben (ca. 200 ml geschätzt)
Ladestation	Enthalten, mit Ladekontakten und Kontrollleuchte
Lieferumfang	Roboter, Ladestation, Netzteil, Fernbedienung, Wassertank, Reinigungstuch, Ersatz-HEPA-Filter, 2 Ersatz-Seitenbürsten, Handbuch
Wartung	Staubbehälter nach jedem Gebrauch leeren, Filter reinigen (nicht waschen), Bürsten und Sensoren reinigen
Lagertemperatur	10 °C bis 20 °C
Garantie	Siehe beiliegende Garantieurkunde

Häufig gestellte Fragen - PCBSR 3108 ProfiCare

Wie installiere ich die Ladestation?

Stellen Sie die Ladestation gegen eine Wand in der Nähe einer Steckdose. Stellen Sie sicher, dass sich im Umkreis von 2 Metern vor und 1 Meter seitlich keine Hindernisse befinden. Schließen Sie das Netzteil an die Station und dann an die Steckdose an. Die Kontrollleuchte der Station leuchtet auf.

Wie starte ich eine programmierte Reinigung?

Verwenden Sie die Fernbedienung: Drücken Sie die Taste Programmierung, wählen Sie die gewünschten Tage mit den Tasten ▲/▼ aus, stellen Sie die Uhrzeit ein und bestätigen Sie. Richten Sie dann die Fernbedienung auf den Roboter im Standby und drücken Sie die Programmiertaste, um den Zeitplan zu übertragen. Der Roboter muss zur programmierten Zeit auf der Ladestation sein.

Was tun, wenn der Staubsauger nicht lädt?

Überprüfen Sie, ob das Netzteil eingesteckt ist und die Kontrollleuchte der Station leuchtet. Stellen Sie sicher, dass die Ladekontakte des Roboters und der Station sauber sind. Wenn das Problem weiterhin besteht, ist der Akku möglicherweise defekt: Kontaktieren Sie den Kundendienst.

Wie reinige ich den HEPA-Filter?

Waschen Sie den HEPA-Filter niemals. Klopfen Sie ihn vorsichtig aus, um Staub zu entfernen. Bei starker Verschmutzung ersetzen Sie ihn (Ersatz enthalten). Der Filter muss vollständig trocken sein, bevor er wieder eingesetzt wird.

Kann ich den Staubsauger ohne App verwenden?

Ja, der Staubsauger funktioniert mit der mitgelieferten Fernbedienung. Die App Smart Life - Smart Living bietet zusätzliche Funktionen wie Fernsteuerung und Zeitplanung. Die WLAN-Verbindung ist optional.

Wie verwende ich die Wischfunktion?

Befestigen Sie den Wassertank mit dem Reinigungstuch unter dem Roboter. Füllen Sie den Wassertank mit Wasser (Sie können etwas Reinigungsmittel hinzufügen). Starten Sie sofort die Reinigung, um zu verhindern, dass Wasser ausläuft und den Boden beschädigt. Entfernen Sie den Tank nach Gebrauch.

Der Staubsauger erkennt keine Treppen, was tun?

Reinigen Sie die Infrarotsensoren unter dem Gerät (Punkte 10, 14, 17 im Diagramm) mit einem trockenen Tuch. Wenn das Problem weiterhin besteht, lassen Sie das Gerät nicht unbeaufsichtigt in der Nähe von Treppen, da die Erkennung je nach Farbe oder Struktur der Stufe fehlschlagen kann.

Wie setze ich die Zeitplanung zurück?

Halten Sie auf der Fernbedienung die Programmiertaste () etwa 3 Sekunden lang gedrückt, während Sie auf den Roboter zeigen. Ein Piepton bestätigt das Löschen. Das Programmsymbol verschwindet vom Bildschirm.

Was tun, wenn der Staubsauger stecken bleibt?

Das Gerät stoppt automatisch nach einigen Sekunden und ein akustischer Alarm ertönt alle 10 Sekunden. Entfernen Sie das Hindernis oder heben Sie den Roboter manuell weg. Überprüfen Sie, ob die Bürsten und die Bodenbürste durch Haare oder Schmutz blockiert sind.

Wie ersetze ich die Seitenbürsten?

Drehen Sie das Gerät um und ziehen Sie die Seitenbürsten nach oben, um sie zu entfernen. Reinigen Sie Haare und Schmutz. Zum Einsetzen der neuen Bürsten richten Sie die Markierungen (R) und (L) aus und drücken Sie sie ein, bis sie einrasten. Ersatzbürsten sind enthalten.

BEDIENUNGSANLEITUNG PCBSR 3108 ProfiCare

Boden-Saugroboter inkl. Wischfunktion PC-BSR 3108

Übersicht der Bedienelemente

Staubbehälter und Bodenbürstereinigen (A–I)/Wassertankbefüllen (J–L)

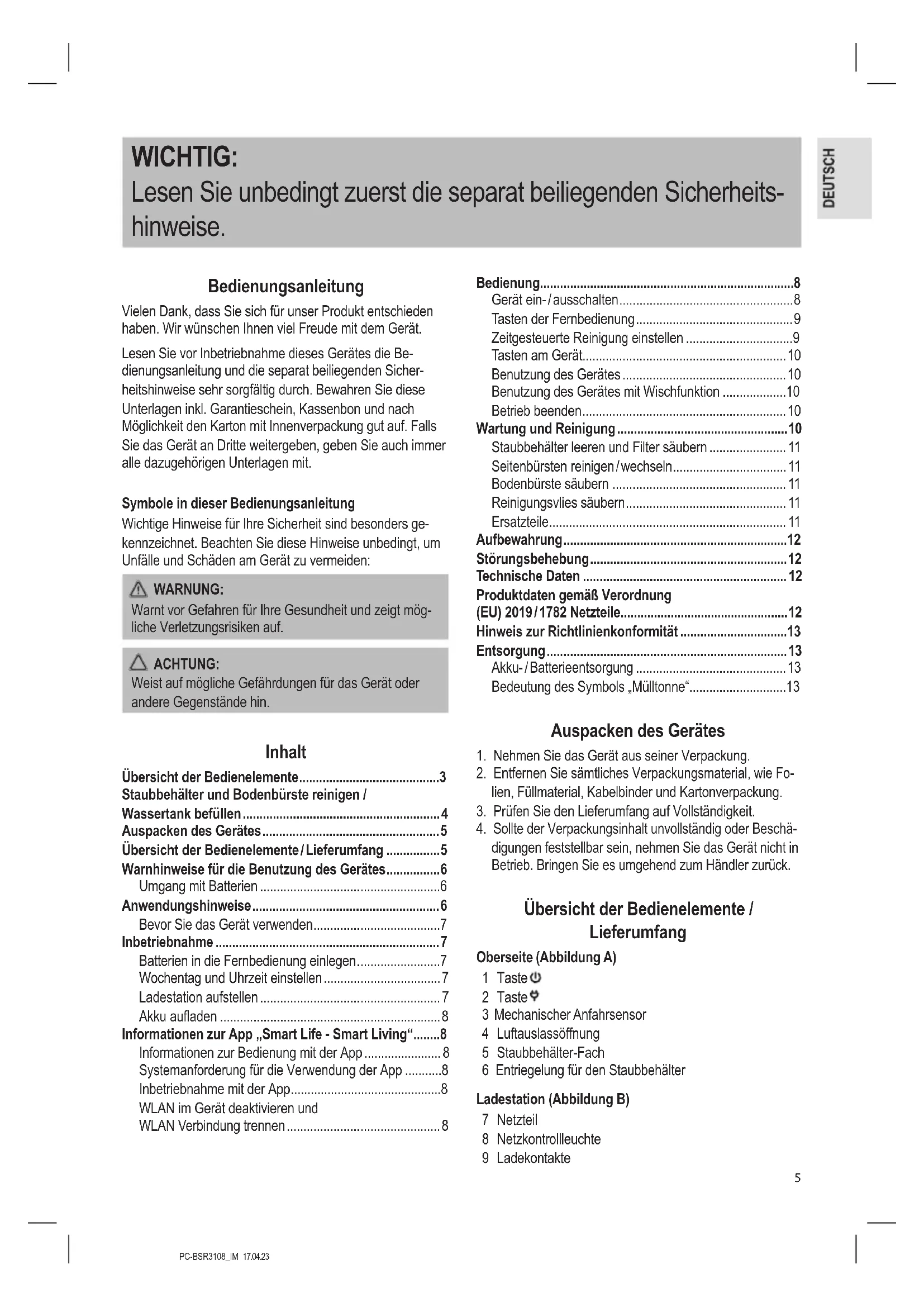

Lesen Sie unbedingt zuerst die separat beiliegenden Sicherheits-hinweise.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung und die separat beiliegenden Sicherheitshinweise sehr sorgfältig durch. Bewahren Sie diese Unterlagen inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehörigen Unterlagen mit.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

Inhalt

Übersicht der Bedienelemente....3

Staubbehälter und Bodenbürste reinigen /

Wassertank befüllen....4

Auspacken des Gerätes....5

Übersicht der Bedienelemente/Lieferumfang ....5

Warnhinweise für die Benutzung des Gerätes......6

Umgang mit Batterien 6

Anwendungshinweise....6

Bevor Sie das Gerät verwenden....7

Inbetriebnahme 7

Batterien in die Fernbedienung einlegen....7

Wochentag und Uhrzeit einstellen....7

Ladestation aufstellen 7

Akku aufladen 8

Informationen zur App „Smart Life - Smart Living“......8

Informationen zur Bedienung mit der App 8

Systemanforderung für die Verwendung der App ....8

Inbetriebnahme mit der App....8

WLAN im Gerät deaktivieren und

WLAN Verbindung trennen 8

Bedienung....8

Gerät ein-/ausschalten....8

Tasten der Fernbedienung....9

Zeitgesteuerte Reinigung einstellen 9

Tasten am Gerät....10

Benutzung des Gerätes 10

Benutzung des Gerätes mit Wischfunktion ....10

Betrieb beenden....10

Wartung und Reinigung....10

Staubbehälter leeren und Filter säubern 11

Seitenbürsten reinigen/wechseln....11

Bodenbürste säubern 11

Reinigungsvlies säubern....11

Ersatzteile....11

Aufbewahrung....12

Störungsbehebung....12

Technische Daten 12

Produktdaten gemäß Verordnung

(EU) 2019/1782 Netzteile....12

Hinweis zur Richtlinienkonformität 13

Entsorgung....13

Akku-/Batterieentsorgung 13

Bedeutung des Symbols „Mülltonne“......13

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelbinder und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.

Übersicht der Bedienelemente / Lieferumfang

Oberseite (Abbildung A)

1 Taste
2 Taste
3 Mechanischer Anfahrsensor
4 Luftauslassöffnung
5 Staubbehälter-Fach
6 Entriegelung für den Staubbehälter

Ladestation (Abbildung B)

7 Netzteil
8 Netzkontrollleuchte
9 Ladekontakte

Unterseite (Abbildung C)

10 Sensor für die Treppenerkennung
11 Seitenbürste
12 Kontaktfläche für das Aufladen über die Ladestation
13 Vorderrad
14 Sensor für die Treppenerkennung
15 Kontaktfläche für das Aufladen über die Ladestation
16 Seitenbürste
17 Sensor für die Treppenerkennung
18 Akkufachabdeckung
19 Antriebsrad
20 Luftansaug-Kanal / rotierende Bodenbürste
21 Verriegelungen für die Abdeckung der Bodenbürste
22 Gummilippe
23 Antriebsrad

Fernbedienung (Abbildung D)

1 Display
2 Taste
3 Taste▶II
4 Taste
5 Taste
6 Taste
7 Richtungstasten ▲,▶,▼◀
8 Taste

Ohne Abbildung

Filtereinsatz mit HEPA-Filter und Fassung

Wassertank mit Reinigungsvlies

Ersatz HEPA-Filter (1 x)

Ersatz Seitenbürste (2 ×)

Ersatz Reinigungsvlies (1 ×)

Warnhinweise für die Benutzung des Gerätes

Anweisungen lesen!

Nur mit „SA12BH-190060V“ Versorgungseinheit (Netzteil) verwenden! Zum Laden der Akkus nur das im Lieferumfang enthaltene Netzteil verwenden.

Verwenden Sie das Netzteil nicht mit beschädigtem Stecker! Wenn die Stifte des Steckerteils beschädigt sind, muss das Steckernetzteil verschrottet werden.

ACHTUNG:

• Laden Sie den Akku nicht unbeaufsichtigt.
• Platzieren Sie die Ladestation so, dass das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist.
• Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!

ACHTUNG:

• Verwenden Sie nicht die Wischfunktion, wenn Sie das Gerät mittels Zeitplan betreiben wollen. Sobald der Wassertank installiert wurde, beginnt das Wasser herauszutropfen. Dies könnte zu Schäden an Parkett und Laminat führen!
• Zudem laden Sie den Akku grundsätzlich ohne Wassertank, um die Gefahr eines Stromschlags zu vermeiden.

- Verlegen Sie das Kabel vom Netzteil so, dass niemand darüber stolpern kann.

Umgang mit Batterien

Batterien nicht aufladen!

Batterien nicht öffnen!

Batterien nicht kurzschließen!

Von Kindern fernhalten!

Polarität (+ / -) beachten!

Explosionsgefahr!

Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus.

• Batterien können auslaufen und Batteriesäure verlieren. Wird die Fernbedienung längere Zeit nicht genutzt, entnehmen Sie die Batterien.
• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.
• Ungleiche Batterietypen und neue und gebrauchte Batterien dürfen nicht zusammen verwenden werden.
• Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

Anwendungshinweise

• Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Aufladung erfolgt über die mitgelieferte Ladestation mit Netzteil.
• Das Gerät saugt losen Schmutz durch die Düse auf. Zur effizienteren Reinigung verfügt das Gerät über eine rotierende Bürste und eine Gummilippe.
• Benutzen Sie das Gerät nicht, um damit Bauschutt aufzusaugen.
• Verschmutzte Filter verringern die Saugleistung des Gerätes, daher empfehlen wir den Staubbehälter und die Filter nach jedem Gebrauch zu reinigen.

• Wenn das Gerät gegen eine Wand oder andere Hindernisse fährt, ändert es seine Fahrtrichtung.

• Verändern Sie, während das Gerät arbeitet, nicht die Gegebenheiten des Raums. Schließen Sie z. B. eine Tür, durch die das Gerät zuvor ungehindert fahren konnte, versucht das Gerät solange in den anderen Raum zu gelangen, bis Sie die Türe wieder öffnen.

• Ab einer Höhe von ca. 90 mm reinigt das Gerät auch unterhalb von Möbelstücken. Sollte sich das Gerät unter einem Möbelstück verklemmen, stellt das Gerät nach kurzer Zeit den Betrieb ein. Die Kontrollleuchte in der Taste oblinkt rot und circa alle 10 Sekunden ist ein Signalton zu hören.
• Wird das Gerät während des Betriebs hochgehoben, sind nach einigen Sekunden zwei Signaltöne zu hören. Das Gerät schaltet anschließend in den Schlafmodus. Wenn Sie das Gerät weiterhin in der Hand halten, gibt das Gerät in regelmäßigen Abständen erneut zwei Signaltöne von sich. Wenn Sie das Gerät wieder auf den Boden setzen, ist ein Signalton zu hören.
• Konstruktionsbedingt ist die Reinigung von Teppichen und das Überfahren von Kanten nur eingeschränkt möglich. Kurzflor-Teppiche mit niedrigen Kanten werden befahren. Für Langflor-Teppiche verwenden Sie bitte einen herkömmlichen 230 V Bodenstaubsauger.
  • Die Sensoren auf der Unterseite des Gerätes erkennen Stufen oder andere Senkungen, sodass das Gerät nicht hinunterfallen kann.

ACHTUNG:

Stellen Sie vor jeder Benutzung sicher, dass die Sensoren sauber sind, da das Gerät ansonsten abstürzen könnte.

Dennoch kann es je nach Beschaffenheit der Treppenstufe (Farbgebung, Bauart, etc.) dazu kommen, dass die Sensoren den Treppenabsatz nicht erkennen können. Lassen Sie das Gerät vor allem in Treppennähe nicht unbeaufsichtigt.

Bevor Sie das Gerät verwenden

• Räumen Sie den Boden von herumliegenden Gegenständen frei, welche die Seitenbürsten behindern oder sich in der Düse verfangen oder das Gerät beim Reinigen aufhalten könnten.
• Entfernen Sie alle Gegenstände, die umgestoßen werden könnten (z. B. Vasen, kleine Lampen, Dekorationsartikel usw.).
• Sorgen Sie dafür, dass dem Gerät keine Kabel, Kordeln oder Fransen, z. B. von Gardinen, Tischdecken oder Teppichen zugänglich sind. Falten Sie ggf. die Teppichkanten mit Fransen unter den Teppich. Das Gerät könnte sich ansonsten darin verfangen.

Inbetriebnahme

Batterien in die Fernbedienung einlegen

(Batterien nicht im Lieferumfang enthalten)

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
2. Legen Sie 2 Batterien des Typs AAA / R03 1,5 V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)!
3. Schließen Sie den Batteriefachdeckel.
4. Im Display der Fernbedienung erscheint der Wochentag (SUN), die Uhrzeit (0:00) und das Symbol für die Saugleistung (9).

Wochentag und Uhrzeit einstellen

Um den Wochentag und die Uhrzeit in der Fernbedienung einzustellen, gehen Sie wie folgt vor:

1. Drücken Sie die Taste ☑. Im Display erscheint das Uhrsymbol und der Wochentag beginnt zu blinken.
2. Wählen Sie mit den Tasten ▶ / ◀ den aktuellen Wochentag aus.

$$ \mathrm{SUN} = \text { Sonntag THU } = \text { Donnerstag } $$

$$ \text { MON } = \text { Montag FRI } = \text { Freitag } $$

$$ T U E = \text { Dienstag SAT } = \text { Samstag } $$

$$ W E D = \text { Mittwoch } $$

1. Bestätigen Sie Ihre Auswahl mit der Taste▶II. Die Auswahl wechselt zur Stundeneingabe.
2. Stellen Sie nun mit den Tasten ▲ die Stunde ein und wechseln anschließend mit der Taste ▶ zur Minuten-eingabe.
3. Stellen Sie die Minuten ebenfalls mit den Tasten ▲ / ▼ ein.
4. Bestätigen Sie Ihre Eingabe mit der Taste▶II

Drücken Sie innerhalb von ca. 14 Sekunden keine Taste, wird die Einstellung verworfen.

Ladestation aufstellen

1. Platzieren Sie die Ladestation an einer Wand. Achten Sie darauf, dass sich eine Steckdose in der Nähe befindet.
2. Verlegen Sie das Kabel vom Netzteil so, dass sich das Gerät darin nicht verfangen kann.
3. Stellen Sie sicher, dass sich keine Gegenstände 2 m vor und jeweils 1 m rechts und links neben der Ladestation befinden. Diese könnten das Gerät bei der Suche nach der Ladestation behindern.
4. Stecken Sie den Anschluss vom Netzteil in die Buchse der Ladestation.
5. Stecken Sie das Netzteil in eine vorschriftsmäßig installierte Schutzkontaktsteckdose. Die Kontrollleuchte der Ladestation leuchtet.

Akku aufladen

Bevor Sie das Gerät benutzen können, müssen Sie zuerst den eingebauten Akku aufladen. Laden Sie das Gerät grundsätzlich ohne montierten Wassertank.

1) Stellen Sie das Gerät mit den Ladeflächen auf die Ladekontakte der Ladestation. Die Kontrollleuchten in den Tasten am Gerät pulsieren. oder

2) Drücken Sie die Taste 📋 an der Fernbedienung oder am Gerät. Das Gerät beginnt die Ladestation zu suchen. Dies kann beim ersten Mal etwas länger dauern. Beide Kontrollleuchten am Gerät blinken. Sobald das Gerät an der Ladestation angedockt hat, pulsieren die Kontrollleuchten in den Tasten am Gerät.

• Ist der Akku vollständig aufgeladen, ist ein Signalton zu hören und die Kontrollleuchten in den Tasten am Gerät erlöschen.
• Laden Sie das Gerät vor der ersten Benutzung mindestens 12 Stunden auf.

- Ist der Akku erschöpft, startet das Gerät automatisch die Suche nach der Ladestation. Beide Kontrollleuchten am Gerät blinken. Sobald das Gerät an der Ladestation angedockt hat, pulsieren die Kontrollleuchten in den Tasten am Gerät.

- Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

Informationen zur App „Smart Life - Smart Living“

Die Smart Life - Smart Living App ist für Android und für iOS verfügbar. Scannen Sie den entsprechenden QR Code, um direkt zum Download zu gelangen.

Anbieterbedingt können beim Download der App Kosten entstehen.

Google Play App Store

Informationen zur Bedienung mit der App

Dieses Gerät bietet Ihnen die Möglichkeit, das Gerät über Ihr Heimnetzwerk zu bedienen. Voraussetzung dafür ist eine dauerhafte WLAN Verbindung mit Ihrem Router und die kostenlose App „Smart Life - Smart Living“.

Über die App können Sie komfortabel auf die ganzen Funktionen des Gerätes zugreifen. Da die App stetig verbessert wird, können wir hier jedoch keine genauere Beschreibung geben.

Um ein unbeabsichtigtes Einschalten von unterwegs vorzu- beugen, empfehlen wir das Gerät auszuschalten und den Netzteilstecker der Ladestation zu ziehen, wenn Sie nicht zu Hause sind!

Systemanforderung für die Verwendung der App

• Android 6.0 oder höher
• iOS 11.0 oder höher

Inbetriebnahme mit der App

1. Installieren Sie die App „Smart Life - Smart Living“. Erstellen Sie ein Benutzerkonto.
2. Aktivieren Sie die WLAN Funktion in den Einstellungen Ihres Gerätes.
3. Stellen Sie den Saugroboter innerhalb von ca. 5 Metern zu Ihrem Router auf.
4. Sollte sich das Gerät im Schlafmodus befinden, schalten Sie das Gerät ein, indem Sie die Taste am Gerät kurz gedrückt halten.
5. Halten Sie die Taste am Saugroboter gedrückt, bis ein Signalton zu hören ist. Die Kontrollleuchte in der Taste am Gerät blinkt schnell.
6. Öffnen Sie die App und wählen Sie „+“aus.
7. Wählen Sie das Menü „Roboter-Staubsauger“ aus und folgen Sie den Anweisungen auf dem Display.
8. Nachdem das Gerät erfolgreich verbunden wurde, können Sie es mittels App bedienen.

WLAN im Gerät deaktivieren und WLAN Verbindung trennen

Möchten Sie die bestehende WLAN Verbindung wieder trennen, gehen Sie wie folgt vor:

1. Sollte sich das Gerät im Schlafmodus befinden, schalten Sie das Gerät ein, indem Sie die Taste am Gerät kurz gedrückt halten.
2. Halten Sie die Taste am Saugroboter gedrückt, bis ein Signalton zu hören ist. Die Kontrollleuchte in der Taste am Gerät blinkt schnell. Das Gerät ist jetzt aus der App entfernt und das WLAN wurde im Gerät deaktiviert.

Möchten Sie die WLAN Verbindung wieder herstellen, gehen Sie vor wie im Abschnitt „Inbetriebnahme mit der App“ beschrieben.

Bedienung

Gerät ein-/ausschalten

- Schalten Sie das Gerät ein, indem Sie die Taste 🔒 am Gerät kurz gedrückt halten. Ein Piepton ist zu hören und die Kontrollleuchten in den Tasten leuchten kurz auf. Anschließend blinkt die Kontrollleuchte in der Taste 🔒.

• Drücken Sie jetzt kurz auf die Taste 🔒 und das Gerät beginnt zu arbeiten.
• Drücken Sie die Taste erneut kurz, schaltet sich das Gerät wieder in Standby.

- Das Gerät schaltet sich nach 60 Sekunden automatisch in den Schlafmodus, wenn nach dem Einschalten kein Reinigungsmodus aktiviert wurde.

- Während sich das Gerät in Standby befindet, halten Sie die Taste am Gerät für ca. 4 Sekunden gedrückt, um das Gerät in den Schlafmodus zu versetzen. Zwei Pieptöne sind zu hören. Die Kontrollleuchten sind aus.

Tasten der Fernbedienung

Um das Gerät mit der Fernbedienung bedienen zu können, muss sich das Gerät in Sichtweite befinden. Richten Sie die Fernbedienung auf die Vorderseite des Gerätes, um eine optimale Übertragung der Fernbedienungssignale zu gewährleisten. Dort befinden sich zwei Infrarot-Empfänger. Im Display wird die ausgewählte Einstellung angezeigt. Ein Quittungston vom Gerät ist zu hören.

• (2)

Drücken Sie diese Taste wiederholt, um zwischen den folgenden Modi auszuwählen. Das Symbol für den ausgewählten Modus erscheint im Display. Starten Sie den ausgewählten Reinigungsmodus anschließend mit der Taste ▶II.

#

Das Gerät arbeitet im „Systematisch “-Modus. Zur optimalen Reinigung des Raums nutzt das Gerät ein Gyroskop-gesteuertes Navigations-system. Sofern die Gegebenheiten de es zulassen, reinigt das Gerät den Ra-Zickzack-Modus.

Das Gerät arbeitet im „Spot“-Modus. Platzieren Sie das Gerät in dem Bereich, der gereinigt werden soll. Es fährt aus der Mitte des Bereichs in einem immer größer werdenden Kreis.

Das Gerät arbeitet im „Ecken “-Modus. Platzieren Sie das Gerät an einer Wand. Nachdem Sie das Gerät aktiviert haben, fährt das Gerät die Wände entlang.

• Erkennt das Gerät nach der Auswahl eines Reinigungsmodus, dass ein anderer Modus eine bessere Reinigungswirkung erzielen würde, schaltet das Gerät automatisch darauf um.
• Den gestarteten Reinigungsmodus können Sie jederzeit mit der Taste ▶II beenden.

• ▶||(3)

Gerät aus dem Schlafmodus heraus starten bzw. stoppen. Eingabe bestätigen, bei der Einstellung der Uhrzeit bzw. beim Erstellen des Reinigungsplans.

• (4)

Zum Einstellen der Uhrzeit. Siehe Kapitel „Inbetriebnahme“ ⇔ „Wochentag und Uhrzeit einstellen“.

• (5)

Wenn Sie diese Taste drücken, beendet das Gerät den Betrieb und sucht die Ladestation auf. Die beiden Kontrollleuchten in den Tasten am Gerät blinken dabei.

• (zeitgesteuerte Reinigung) (6)

ACHTUNG:

Verwenden Sie diese Funktion nicht mit der Wischfunktion, da durch das austretende Wasser der Bodenbelag Schaden nehmen könnte!

Mit dieser Taste können Sie einen Zeitplan für das Gerät erstellen. Sie können einstellen, dass sich das Gerät zu einer bestimmten Uhrzeit an ausgewählten Tagen, einschalten soll. Gehen Sie dafür wie folgt vor:

Zeitgesteuerte Reinigung einstellen

1. Drücken Sie die Taste 📋. Im Display beginnt die Anzeige SUN oder der erste zuvor aktivierte Wochentag zu blinken an.
2. Drücken Sie die Taste ▼so oft, bis der Wochentag blinkt, den Sie einstellen wollen. Bestätigen Sie Ihre Auswahl mit der Taste ▲ Der nächste Wochentag beginnt zu blinken.
3. Wählen Sie alle gewünschten Wochentage wie eben beschrieben aus. Wechseln Sie dann zur Eingabe der Uhrzeit, indem Sie die Taste▶drücken. Die Stundeneingabe beginnt zu blinken.
4. Stellen Sie nun mit den Tasten ▲ die Stunde ein und wechseln anschließend mit der Taste▶zur Minuteneingabe.
5. Stellen Sie die Minuten ebenfalls mit den Tasten ▲▼ ein.
6. Bestätigen Sie Ihre Eingabe mit der Taste▶.II
7. Übermitteln Sie nun den Plan an das Gerät. Hierfür muss sich das Gerät im Standby befinden (Kontrollleuchte in der Taste ①blinkt). Richten Sie die Fernbedienung auf das Gerät und drücken Sie die Taste ②. Ein Piepton vom Gerät bestätigt die Übermittlung.
8. Damit das Gerät den Plan ausführen kann, muss es sich zu dem Zeitpunkt angeschlossen an der Ladestation befinden.

- Drücken Sie innerhalb von ca. 14 Sekunden keine Taste, wird die Einstellung verworfen.

- Das ein Zeitplan eingestellt wurde, wird im Display durch das Symbol angezeigt.

- Zeitplan löschen: Um den eingestellten Zeitplan zu resetten und aus dem Gerät zu löschen, halten Sie die Taste für ca. 3 Sekunden gedrückt, während Sie die Fernbedienung auf das Gerät richten. Es ist ein Signalton zu hören und das Symbol erlischt.

• ▲/▶/▼/◀(7)

Das Gerät fährt vorwärts, nach rechts, rückwärts, nach links.

• (8)

Hier können Sie die Saugleistung des Gerätes erhöhen. Die ausgewählte Saugleistung wird im Display der Fernbedienung angezeigt.

= normale Saugleistung
= erhöhte Saugleistung

- Bitte beachten Sie, dass sich durch die Leistungssteigerung eine geringere Akkulaufzeit ergibt. Um den erhöhten Akkuverbrauch so gering wie möglich zu halten, erfolgt die Leistungssteigerung nur um ca. 10–15%.

Tasten am Gerät

(1)

Mit dieser Taste schalten Sie das Gerät ein und aus. Siehe Kapitel „Bedienung“,“,“Gerät ein-/ausschalten“. Das Gerät schaltet sich nach 60 Sekunden automatisch in den Schlafmodus, wenn nach dem Einschalten kein Reinigungsmodus aktiviert wurde.

(2)

Wenn Sie diese Taste drücken, beendet das Gerät den Betrieb und sucht die Ladestation auf. Die beiden Kontrollleuchten in den Tasten am Gerät blinken dabei.

Benutzung des Gerätes

WARNUNG:

• Während das Gerät in Betrieb ist, achten Sie besonders auf die Sicherheit von Babys, kleinen Kindern und älteren Menschen. Stellen Sie sicher, dass niemand über das Gerät stolpert.
• Berühren Sie die Räder und die Seitenbürsten während des Betriebs nicht mit den Händen.

ACHTUNG:

• Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet, damit Sie eingreifen können, falls es durch Möbel/Gegenstände behindert wird.

• Sollte während des Betriebs etwas in der Düse stecken bleiben und das Gerät behindern, schalten Sie das Gerät umgehend aus und entfernen Sie das Hindernis.

• Stellen Sie vor jeder Benutzung sicher, dass der Staubbehälter und die Filter eingesetzt und leer bzw. gesäubert sind.

• Halten Sie die Taste am Gerät kurz gedrückt, um das Gerät einzuschalten.
• Drücken Sie die Taste . Sofern die Gegebenheiten des Raums es zulassen, reinigt das Gerät den Raum im Zickzack-Modus.
• Wählen Sie ggf. einen anderen Reinigungs-Modus aus.
• Das Gerät reinigt den Fußboden solange, bis es den Raum vollständig gereinigt hat, oder die Akkukapazität

auf ca. 15 % gesunken ist. Das Gerät fährt dann automatisch zur Ladestation zurück.

- Wenn Sie die Taste drücken, beendet das Gerät den Betrieb und sucht die Ladestation auf, auch wenn noch genügend Akkuladung vorhanden ist.

Benutzung des Gerätes mit Wischfunktion

Bevor Sie das Gerät wie zuvor beschrieben benutzen, montieren Sie den Wassertank mit dem angebrachten Reinigungsvlies. Beachten Sie dazu auch die Abbildungen J bis K auf Seite 4.

1. Entfernen Sie ggf. das Reinigungsvlies, um den Verschluss des Wassertanks öffnen zu können.
2. Öffnen Sie die Gummiabdeckung des Wassertanks und befüllen Sie den Wassertank. Falls erforderlich fügen Sie dem Wasser etwas Reinigungsmittel hinzu.
3. Befestigen Sie das Reinigungsvlies am Wassertank und stecken den Wassertank an die Unterseite des Gerätes.
4. Wichtig! Starten Sie den Betrieb des Gerätes umgehend, um Schäden am Bodenbelag, durch das austropfende Wasser, zu vermeiden!

Die Beschaffenheit des Bodenbelags ist entscheidend für das Wischergebnis.

Betrieb beenden

1. Halten Sie das Gerät an, indem Sie die Taste drücken.
2. Schalten Sie das Gerät aus, indem Sie die Taste für ca. 4 Sekunden gedrückt halten.
3. Entfernen Sie den Wassertank und ziehen Sie das Reinigungsvlies ab. Entleeren Sie den Staubbehälter und säubern Sie die Filter und Sensoren sowie das Reinigungsvlies wie unter „Wartung und Reinigung“ beschrieben.

Wartung und Reinigung

WARNUNG:

• Schalten Sie das Gerät vor der Wartung oder der Reinigung immer aus!
• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Versuchen Sie nicht, die Rollen mit Schmiermittel oder Öl zu schmieren. Danach würde Staub oder Schmutz verstärkt an den Rollen haften bleiben.

- Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.

- Die Sensoren (10 / 14 / 17) reinigen Sie vorsichtig mit einem trockenen weichen Tuch.

ACHTUNG:

Kontrollieren Sie nach und vor jeder Benutzung, dass die Sensoren sauber sind. Ansonsten könnte das Gerät eine Treppe hinabstürzen.

• Stellen Sie nach und vor jedem Gebrauch sicher, dass die Düse und die Lüftungsöffnungen frei sind.
• Für eine gute Leistung des Gerätes sollten Sie nach jedem Gebrauch den Staubbehälter leeren und die Filter säubern.

Staubbehälter leeren und Filter säubern

ACHTUNG:

Waschen Sie die Filter niemals.

Beachten Sie dazu auch die Abbildungen D bis I auf Seite 4.

1. Entfernen Sie den Wassertank, sofern noch aufgesteckt.
2. Greifen Sie in die Aussparung und drücken dabei die Verriegelung. Jetzt können Sie den Staubbehälter aus dem Gerät ziehen. (Abb. D)
3. Klappen Sie den Staubbehälter auseinander und die Abdeckung für den HEPA-Filter hoch. (Abb. E)
4. Ziehen Sie den HEPA-Filter aus dem Staubbehälter (Abb. F). Reinigen Sie den HEPA-Filter und die Fassung durch leichtes Ausklopfen.

Wir empfehlen den HEPA-Filter einmal im Jahr zu ersetzen.

ACHTUNG:

Verwenden Sie keine Bürste zum Reinigen des HEPA-Filters. Bei Verwendung einer Bürste könnte das Filtermaterial beschädigt werden.

1. Entleeren Sie den Staubbehälter über einem Mülleimer. (Abb. G)
2. Den Staubbehälter können Sie unter ießendem Wass reinigen. Die Fassung reinigen Sie mit einem weichen Pinsel. (Abb. H)

ACHTUNG:

• Lassen Sie den Staubbehälter an der Luft trocknen. Legen Sie ihn aber nicht in den Sonnenschein.

• Setzen Sie die Filter nur in den vollständig getrockneten Staubbehälter wieder ein!

• Setzen Sie die Filter wieder in den Staubbehälter ein. Achten Sie darauf, dass sowohl die Fassung als auch der HEPA-Filter korrekt eingesetzt sind. (Abb. I)

• Setzen Sie den Staubbehälter wieder in das Gerät. Er muss mit einem „Klick“ einrasten.

Seitenbürsten reinigen/wechseln
Wenn die Seitenbürsten verschmutzt sind, können Sie diese mit klarem Wasser reinigen. Verwenden Sie keine zusätzlichen Reinigungsmittel.
Sind die Seitenbürsten verbraucht oder defekt, tauschen Sie sie gegen neue aus.

1. Drehen Sie das Gerät herum.
2. Die Seitenbürsten können Sie einfach nach oben abziehen.

- Reinigen Sie die Seitenbürste von Haaren oder sonstigen Verunreinigungen. Achten Sie beim Aufsetzen der Seitenbürsten auf die Markierungen (R) und (L). Die Seitenbürsten müssen mit einem „Klick“ einrasten.

Bodenbürste säubern

Zur einfachen Reinigung kann die Bodenbürste entnommen werden.

1. Entfernen Sie die Abdeckung, indem Sie die Verriegelungen (a) drücken und die Abdeckung gleichzeitig nach oben abziehen.
2. Ziehen Sie die Bodenbürste, an der Seite mit dem Gummilager, nach oben aus dem g Gerät.

- Achten Sie darauf, dass das aufgesteckte Gummilager dabei nicht verloren geht.

1. Reinigen Sie die Bodenbürste von Haaren oder sonstigen Verunreinigungen.

2. Setzen Sie die Bodenbürste wieder in das Gerät ein.

3. Setzen Sie die Seite mit der viereckigen Nase zuerst ein.

4. Setzen Sie die Abdeckung wieder auf. Diese muss mit einem „Klick“ einrasten.

^1 Reinigungsvlies säubern

Nachdem Sie das Reinigungsvlies vom Wassertank abgezogen haben, können Sie es mit etwas Reinigungsmittel bei 30 °C waschen. Trocknen Sie das Reinigungsvlies hängend auf der Wäscheleine. Nicht bleichen oder bügeln!

30 30°C Buntwäsche Nicht bügeln

Trocknen auf der Wäscheleine

Nicht bleichen

Nachdem das Reinigungvlies getrocknet ist, können Sie es wieder am Wassertank befestigen.

Ersatzteile

Alle Service relevanten Themen, sowie Informationen für die Bestellung von Ersatzteilen / Zubehören innerhalb und außerhalb der Garantie, nden Sie auf unserer Homepage:

• Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.
  • Die Lagertemperatur sollte zwischen 10 °C und 20 °C liegen.
• Akku-Lebensdauer: Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.

Technische Daten

Modell:....PC-BSR 3108

Nettogewicht: ......ca. 2,8 kg

Schutzklasse:......

Netzteil

Schutzklasse:

Eingang: AC 100–240 V, 50/60 Hz, 0,4A

Ausgang:......DC 19 V, 600 mA

Polarität: ....

Akku: 14,4V, 2600mAh Li-Ion

Laufzeit: ca. 2 Stunden

Ladezeit: ca. 6 Stunden

Störungsbehebung

Problem Mögliche Ursache Abhilfe

Das Gerät ist ohne Funktion.	Der Akku ist leer. Laden Sie den Akku auf.
	Der Akku ist defekt. Wenden Sie sich an unseren Service oder an Ihren Händler.

Schwache	Der Akku ist fast	Laden Sie den
Saugleistung.	leer.	Akku auf.

Der Staubbehälterist voll.

Entleeren Sieden Staubbehälter.

Die Filter sind ver-	Reinigen Sie die
schmutzt.	Filter.

Die Düse ist verstopft.

Reinigen Sie die Düse.

Rotierende Boden-

Reinigen Sie die bürste ist blockiert. Bodenbürste.

Das Gerät stoppt den Betrieb.

Der Akku ist leer. Laden Sie den Akku auf.

Der Akku hält die Au adung nicht.

Der Akku hat das Ende seiner Lebensdauer erreicht.

Wenden Sie sich an unseren Service oder an Ihren Händler.

WLAN

Unterstütztes Netzwerk: 802.11b/g/n

Maximale abgestrahlte Sendeleistung: ....100 mW

Frequenzbereich: 2,4 GHz

Kanäle: 1–13

Unterstützte WLAN Schlüssel: ......WPA/WPA2

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdaten gemäß Verordnung (EU) 2019/1782 Netzteile

Angaben zum verwendeten Netzteil Wert Einheit

Inverkehrbringer

Clatronic International GmbH

Handelsregisternummer HRB 9158

Industriering Ost 40, 47906 Kempen

Deutschland

Modellkennung SA12BH-190060V

Eingangsspannung 100–240V\~

Eingangswechselstromfrequenz 50/60 Hz

Ausgangsspannung AC/DC 19,0 V DC

Ausgangsstrom 0,6 A

Ausgangsleistung 11,4 W

Durchschnittliche Ef zienz 83,95 % im Betrieb

Ef zienz bei geringer Last (10 %) 70,99 %

Leistungsaufnahme bei Nulllast 0,075 W

Relevanten Lastbedingungen:

Prozentsatz des Ausgangsstroms Typenschild

Belastungszustand 1 100% ± 2%
Belastungszustand 2 75% ± 2%
Belastungszustand 3 50% ± 2%
Belastungszustand 4 25% ± 2%
Belastungszustand 5 10% ± 1%
Belastungszustand 6	0% (Leerlaufzustand)

Hinweis zur Richtlinienkonformität

Hiermit erklärt die Firma Clatronic International GmbH, dass der Funkanlagen-Typ PC-BSR 3108 der Richtlinie 2014/53/EU entspricht.

Außerdem befindet sich das Gerät in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EG & (EU) 2015/863.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung PC-BSR 3108 ein.

Geprüft für den Betrieb in Deutschland.

Entsorgung

Akku-/Batterieentsorgung

Das Gerät enthält einen wiederaufladbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehören nicht in den Hausmüll.

Der Akku muss entnommen werden, bevor das Produkt entsorgt wird:

ACHTUNG:

Batterien / Akkus dürfen nicht mit dem Hausmüll entsorgt werden!

1. Entfernen Sie die beiden Schrauben an der Akkufachabdeckung (a).
2. Entnehmen Sie den Akku-Pack und trennen Sie die Steckverbindung (b).
3. Entfernen Sie die Batterie(n) aus der Fernbedienung, bevor Sie das Gerät entsorgen.

Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

IMPORTANT:

Technische gegevens....29

Beschermingsklasse:......III

Voedingseenheid

Beschermingsklasse: II

Ingang: AC 100–240V, 50/60Hz, 0,4A

Uitgang:....DC 19 V, 600 mA

Polariteit:

Oplaadbare batterij: 14,4 V, 2600 mAh Li-ion

Frequentiebereik: 2,4 GHz

Kanalen:....1–13

Ondersteunde Wi-Fi protected access:......WPA/WPA2
