PCBSR 3043 - Saugroboter ProfiCare - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts PCBSR 3043 ProfiCare als PDF.
| Produkttyp | Saugroboter |
| Marke | ProfiCare |
| Modell | PCBSR 3043 |
| Nettogewicht | 2,24 kg |
| Stromversorgung | Netzadapter AC 100-240 V, 50/60 Hz, 0,5 A MAX, Ausgang DC 19 V, 600 mA |
| Akku | Li-Ion 14,8 V, 2600 mAh |
| Akkulaufzeit | Ca. 1,5 Stunden |
| Ladezeit | Ca. 4,5 Stunden |
| Reinigungsmodi | Auto, Spot, Ecke, Full Go, Timer |
| Steuerung | Fernbedienung (AAA-Batterien nicht im Lieferumfang), Smart Life App (Wi-Fi 2,4 GHz) |
| Navigationssystem | Gyroskopisch, Zickzack-Bewegung |
| Sensoren | Treppensensoren (3), Stoßstange |
| Filterung | HEPA-Filter (trocken waschbar) |
| Staubbehälterkapazität | Nicht angegeben (Schätzung 300-500 ml) |
| Bürsten | 2 Seitenbürsten, 1 rotierende Bodenbürste mit Gummilippe |
| Ladestation | Inklusive, mit Ladekontakten |
| Automatische Rückkehr zur Basis | Ja, bei schwachem Akku oder über HOME-Taste |
| Minimale Höhe unter Möbeln | 80 mm |
| Wartung | Behälter leeren, Filter reinigen (nicht waschen), Bürsten und Sensoren reinigen |
| Sicherheit | Automatische Abschaltung bei Einklemmen, Treppenerkennung, Stoßschutz |
| Mitgeliefertes Zubehör | Ladestation, Adapter, Fernbedienung, Ersatz-HEPA-Filter, Ersatz-Seitenbürsten (2), Reinigungswerkzeug |
Häufig gestellte Fragen - PCBSR 3043 ProfiCare
Benutzerfragen zu PCBSR 3043 ProfiCare
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Saugroboter kostenlos im PDF-Format! Finden Sie Ihr Handbuch PCBSR 3043 - ProfiCare und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PCBSR 3043 von der Marke ProfiCare.
BEDIENUNGSANLEITUNG PCBSR 3043 ProfiCare
Bedienungsanleitung / Garantie
Gebruiksaanwijzing • Mode d'emploi • Manual de instrucciones Istruzioni per l'uso • Instruction Manual • Instrukcja obsługi / Gwarancja Használati utasítás • Руководство по эксплуатации


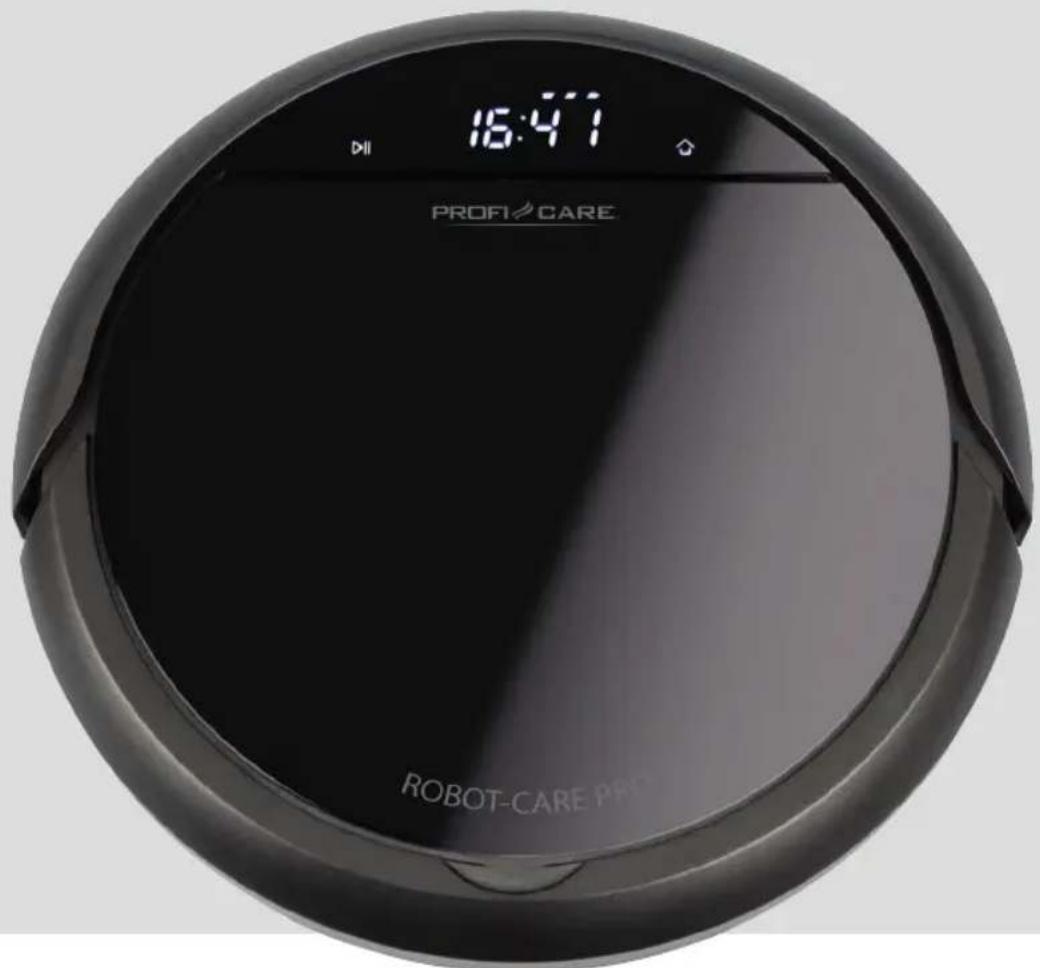

16:47 PROFI CARE ROBOT-CARE PROBoden-Saugroboter PC-BSR 3043
Robotstofzuiger • Aspirateur robot • Robot aspirador Robot aspirapolvere • Robot Vacuum Cleaner • Odkurzacz samoczynny Robot porszívó • Робот-пылесос
CE
Bedienungsanleitung......Seite 4
Gebruiksaanwijzing......Pagina 14
Mode d'emploi.... Page 23
Manual de instrucciones ...... Página 32
Istruzioni per l'uso....Pagina 41
Instruction Manual...... Page 50
Instrukcja obsługi......Strona 59
Használati utasítás .... Oldal 69
Руководство по эксплуатации ...... стр. 78
Übersicht der Bedienelemente
Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Elementi di comando • Overview of the Components Przegład elementów obsługi • A kezelőelemek áttekintése • Обзор деталей прибора


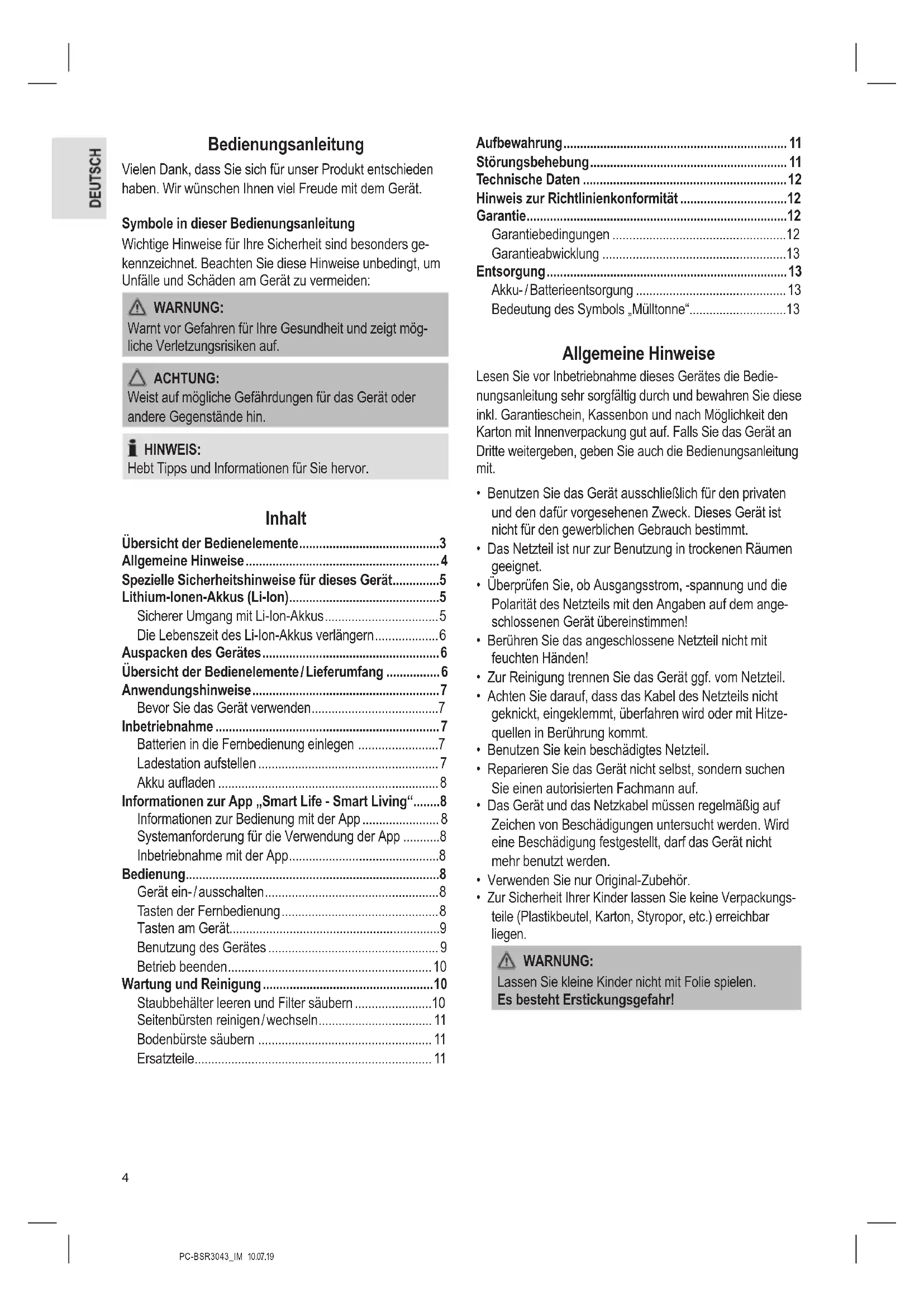

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.
Symbole in dieser Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Inhalt
Übersicht der Bedienelemente....3
Allgemeine Hinweise....4
Spezielle Sicherheitshinweise für dieses Gerät......5
Lithium-Ionen-Akkus (Li-Ion)....5
Sicherer Umgang mit Li-Ion-Akkus....5
Die Lebenszeit des Li-Ion-Akkus verlängern....6
Auspacken des Gerätes....6
Übersicht der Bedienelemente/Lieferumfang 6
Anwendungshinweise....7
Bevor Sie das Gerät verwenden....7
Inbetriebnahme 7
Batterien in die Fernbedienung einlegen ....7
Ladestation aufstellen 7
Akku aufladen 8
Informationen zur App „Smart Life - Smart Living“......8
Informationen zur Bedienung mit der App 8
Systemanforderung für die Verwendung der App ....8
Inbetriebnahme mit der App....8
Bedienung......8
Gerät ein-/ausschalten 8
Tasten der Fernbedienung....8
Tasten am Gerät....9
Benutzung des Gerätes 9
Betrieb beenden....10
Wartung und Reinigung....10
Staubbehälter leeren und Filter säubern 10
Seitenbürsten reinigen/wechseln....11
Bodenbürste säubern 11
Ersatzteile....11
Aufbewahrung....11
Störungsbehebung....11
Technische Daten 12
Hinweis zur Richtlinienkonformität 12
Garantie....12
Garantiebedingungen 12
Garantieabwicklung ....13
Entsorgung....13
Akku-/Batterieentsorgung 13
Bedeutung des Symbols „Mülltonne“......13
Allgemeine Hinweise
Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
- Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist
nicht für den gewerblichen Gebrauch bestimmt.
- Das Netzteil ist nur zur Benutzung in trockenen Räumen geeignet.
- Überprüfen Sie, ob Ausgangsstrom, -spannung und die Polarität des Netzteils mit den Angaben auf dem angeschlossenen Gerät übereinstimmen!
- Berühren Sie das angeschlossene Netzteil nicht mit feuchten Händen!
- Zur Reinigung trennen Sie das Gerät ggf. vom Netzteil.
- Achten Sie darauf, dass das Kabel des Netzteils nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.
- Benutzen Sie kein beschädigtes Netzteil.
- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf.
- Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
- Verwenden Sie nur Original-Zubehör.
- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.
WARNUNG:
Lassen Sie kleine Kinder nicht mit Folie spielen.
Es besteht Erstickungsgefahr!
Spezielle Sicherheitshinweise für dieses Gerät
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Das Gerät ist für den Betrieb mit Sicherheitskleinspannung ausgelegt. Es darf nur an die auf dem Typschild aufgedruckte Versorgungsspannung angeschlossen werden.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.
- Benutzen Sie kein anderes als das im Lieferumfang enthaltene Netzteil.
- Saugen Sie keine heiße Asche, spitze oder scharfe Gegenstände!
- Saugen Sie keine Feuchtigkeit bzw. Flüssigkeiten auf!
- Benutzen Sie das Gerät nicht in feuchten Räumen!
- Saugen Sie niemals ohne Staubbehälter und Filter.
Lithium-Ionen-Akkus (Li-Ion)
Das Gerät ist mit Li-Ion-Akkus ausgestattet. Daraus ergeben sich viele Vorteile gegenüber anderen Batterien und Akkus:
• Eine hohe Zellenspannung (mehr Volt)
- Keinen Memory-Effekt
- Eine geringe Selbstentladung
Sicherer Umgang mit Li-Ion-Akkus
Allgemein sind Li-Ion-Akkus als sicher anzusehen. Dennoch können sich Gefahren durch mechanische Beschädigun-
gen, elektrische Fehler sowie thermische Einwirkungen ergeben.
Durch mechanische Beschädigungen können gasförmige oder flüssige Stoffe austreten, welche stark reizend, brennbar oder sogar giftig wirken können.
Ein elektrischer Fehler, z. B. ein Kurzschluss, kann zur Überhitzung und zum Brand führen.
Auch schon die äußere Erwärmung eines Li-Ion-Akku, z. B. durch Sonneneinstrahlung oder Heizung, kann zum Brand oder zur Explosion führen.
Bei ordnungsgemäßem Umgang sind Li-Ion-Akkus sicher. Nur bei unsachgemäßer Benutzung oder Lagerung können sie gefährlich werden. Deshalb gilt:
- Vermeiden Sie Temperaturen über 40 °C und unter 0 °C.
- Lassen Sie das Gerät oder den Akku nicht fallen.
- Sollte der Li-Ion-Akku nach einem Sturz beschädigt sein, verwenden Sie diesen nicht weiter.
- Kleben Sie die Pole bei Lagerung und Entsorgung ab, damit keine Kurzschlüsse entstehen.
- Entsorgen Sie alte Akkus sachgerecht in Sammelboxen beim Handel oder bei kommunalen Sammelstellen.
Die Lebenszeit des Li-Ion-Akkus verlängern
Für Li-Ion-Akkus gilt mehr noch als bei anderen Akkus, dass durch ihre richtige Behandlung die Lebensdauer verlängert werden kann. Einfache Regeln beim Laden und Lagern helfen Ihnen die Kapazität des Akkus zu erhalten:
- Temperatur: Eine Temperatur zwischen 10 - 25 °C ist für diese Akkus optimal. Temperaturen darüber können zu einer vorzeitigen Alterung führen.
- Ladung und Entladung: Bei den Ladezyklen sollten sowohl die Volladung als auch die Tiefentladung vermieden werden.
Ist die Aufladung des Akkus abgeschlossen, sollten Sie unmittelbar darauf das Ladegerät abstecken. Eine 90 % Aufladung gilt als optimal.
Umgekehrt ist es für den Akku verträglicher, wenn er nicht bis 0 % entladen wird. Wenn sich die Möglichkeit ergibt, sollten Sie den Akku bereits ab einem Ladezustand von 30 % wieder aufladen.
- Lagerung: Lagern Sie Akkus trocken und bei gemäßigten Temperaturen zwischen 10 °C und 20 °C.
Bedenken Sie auch den Effekt der Selbstentladung! Ist der Akku bereits leer, kann dieser Effekt zur Tiefententladung führen und den Akku beschädigen. Soll der Akku längere Zeit gelagert werden, können Sie diesem Effekt entgegenwirken. Dann empfehlen wir den Akku vor der Lagerung auf ca. 40 % aufzuladen. Nach spätestens einem Monat sollten Sie den Ladezustand kontrollieren.
Auspacken des Gerätes
- Nehmen Sie das Gerät aus seiner Verpackung.
- Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück.
Übersicht der Bedienelemente / Lieferumfang

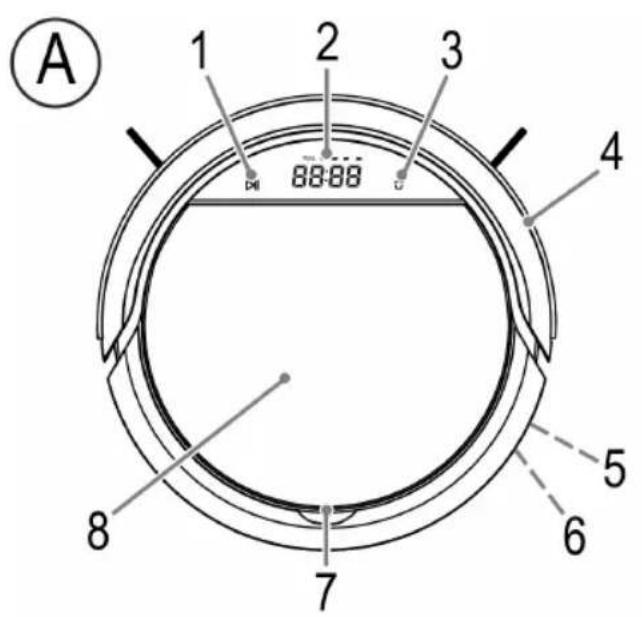

Oberseite (Abbildung A)
1 Taste
2 Display
3 Taste
4 Stoßdämpfer
5 Anschlussbuchse für Netzteil
6 Hauptschalter I/O(Ein/Aus)
7 Lasche zum Öffnen der Abdeckung des Staub behälter-Fachs
8 Staubbehälter-Fach

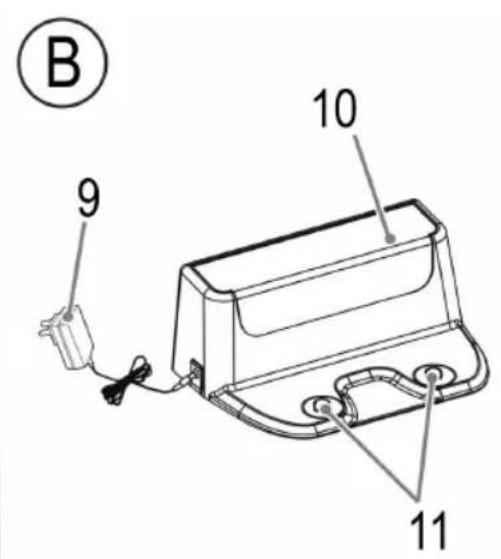

Ladestation (Abbildung B)
9 Netzteil
10 Netzkontrollleuchte
11 Ladekontakte

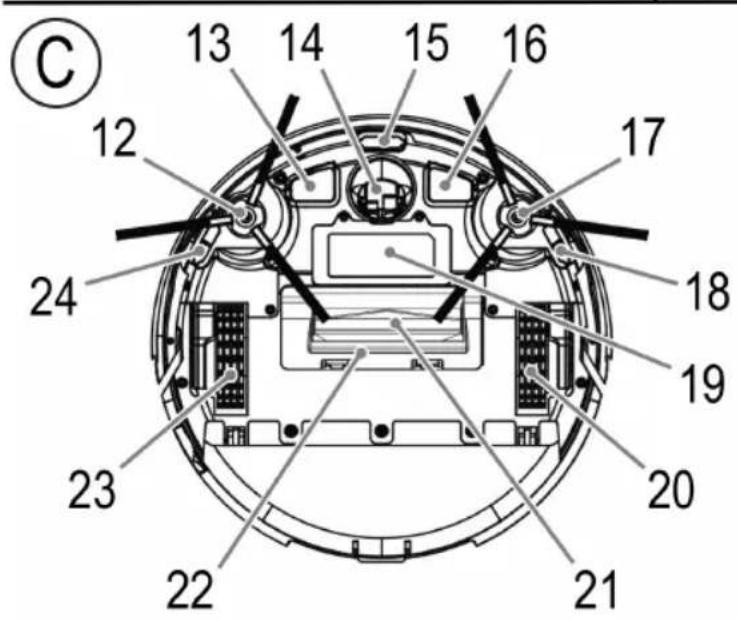

Unterseite (Abbildung C)
12 Seitenbürste
13 Kontaktfläche für das Aufladen über die Ladestation
14 Vorderrad
15 Sensor für die Treppenerkennung
16 Kontaktfläche für das Aufladen über die Ladestation
17 Seitenbürste
18 Sensor für die Treppenerkennung
19 Akkufachabdeckung
20 Antriebsrad (links)
21 Luftansaug-Kanal / rotierende Bodenbürste
22 Gummilippe
23 Antriebsrad (rechts)
24 Sensor für die Treppenerkennung

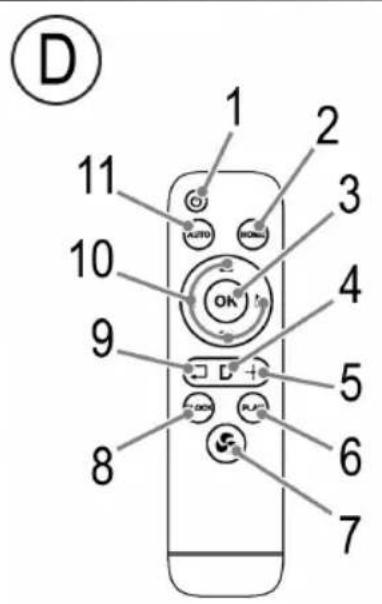

Fernbedienung (Abbildung D)
1 Taste
2 Taste HOME
3 Taste OK
4 TasteD
5 Taste+
6 Taste PLAN
7 Taste
8 Taste CLOCK
9 Taste
10 Richtungstasten ▲,▶,▼◀
11 Taste AUTO
Ohne Abbildung
Filtereinsatz mit HEPA-Filter und Fassung
Ersatz HEPA-Filter (1 ×)
Ersatz Seitenbürste (2 ×)
Reinigungswerkzeug
Anwendungshinweise
- Der Betrieb des Gerätes erfolgt über den aufgeladenen Akku. Die Aufladung erfolgt über das mitgelieferte Netzteil. Ein direkter Netzbetrieb mit dem Netzteil ist nicht möglich.
- Das Gerät saugt losen Schmutz durch die Düse auf. Zur effizienteren Reinigung verfügt das Gerät über eine rotierende Bürste und eine Gummilippe.
- Benutzen Sie das Gerät nicht, um damit Bauschutt aufzusaugen.
- Verschmutzte Filter verringern die Saugleistung des Gerätes, daher empfehlen wir den Staubbehälter und die Filter nach jedem Gebrauch zu reinigen.
- Wenn das Gerät gegen eine Wand oder andere Hindernisse fährt, ändert es seine Fahrtrichtung.
- Verändern Sie, während das Gerät arbeitet, nicht die Gegebenheiten des Raums. Schließen Sie z. B. eine Tür, durch die das Gerät zuvor ungehindert fahren konnte, versucht das Gerät solange in den anderen Raum zu gelangen, bis Sie die Türe wieder öffnen.
- Ab einer Höhe von ca. 80 mm reinigt das Gerät auch unterhalb von Möbelstücken. Sollte sich das Gerät unter einem Möbelstück verklemmen, ist ein Signalton zu hören, im Display erscheint die Anzeige E. und das Gerät stellt den Betrieb ein.
- Wird das Gerät während des Betriebs hochgehoben, ist nach einigen Sekunden ein Signalton zu hören. Im Display erscheint die Anzeige und das Gerät stellt den Betrieb ein.
- Konstruktionsbedingt ist die Reinigung von Teppichen und das überfahren von Kanten nur eingeschränkt möglich. Kurzflor-Teppiche mit niedrigen Kanten werden befahren. Für Langflor-Teppiche verwenden Sie bitte einen herkömmlichen 230 V Bodenstaubsauger.
• Die Sensoren auf der Unterseite des Gerätes erkennen Stufen oder andere Senkungen, sodass das Gerät nicht hinunterfallen kann.
ACHTUNG:
Stellen Sie vor jeder Benutzung sicher, dass die Sensoren sauber sind, da das Gerät ansonsten abstürzen könnte.
Dennoch kann es je nach Beschaffenheit der Treppenstufe (Farbgebung, Bauart, etc.) dazu kommen, dass die Sensoren den Treppenabsatz nicht erkennen können. Lassen Sie das Gerät vor allem in Treppennähe nicht unbeaufsichtigt.
Bevor Sie das Gerät verwenden
- Räumen Sie den Boden von herumliegenden Gegenständen frei, welche die Seitenbürsten behindern oder sich in der Düse verfangen oder das Gerät beim Reinigen aufhalten könnten.
- Entfernen Sie alle Gegenstände, die umgestoßen werden könnten (z. B. Vasen, kleine Lampen, Dekorationsartikel usw.).
- Sorgen Sie dafür, dass dem Gerät keine Kabel, Kordeln oder Fransen, z. B. von Gardinen, Tischdecken oder Teppichen zugänglich sind. Falten Sie ggf. die Teppichkanten mit Fransen unter den Teppich. Das Gerät könnte sich ansonsten darin verfangen.
Inbetriebnahme
Batterien in die Fernbedienung einlegen
(Batterien nicht im Lieferumfang enthalten)
- Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung.
- Legen Sie 2 Batterien des Typs AAA / R03 1,5 V ein. Achten Sie auf die richtige Polarität (siehe Batteriefachboden)!
- Schließen Sie den Batteriefachdeckel.
WARNUNG:
Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder ähnlichem aus. Es besteht Explosionsgefahr!
ACHTUNG:
- Batterien können auslaufen und Batteriesäure verlieren. Wird die Fernbedienung längere Zeit nicht genutzt, entnehmen Sie die Batterien.
- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
- Batterien gehören nicht in den Hausmüll. Geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.
Ladestation aufstellen
- Platzieren Sie die Ladestation an einer Wand. Achten Sie darauf, dass sich eine Steckdose in der Nähe befindet.
HINWEIS:
Um die Ladestation am Boden zu fixieren, können Sie die beiliegenden Klebestreifen nutzen.
- Stellen Sie sicher, dass sich keine Gegenstände 2 m vor und jeweils 1 m rechts und links neben der Ladestation befinden. Diese könnten das Gerät bei der Suche nach der Ladestation behindern.
- Stecken Sie den Anschluss vom Netzteil in die Buchse der Ladestation.
- Stecken Sie das Netzteil in eine vorschriftsmäßig installierte Schutzkontaktsteckdose. Die Kontrollleuchte der Ladestation leuchtet.
- Verlegen Sie das Kabel vom Netzteil so, dass sich das Gerät darin nicht verfangen kann.
Akku aufladen
Bevor Sie das Gerät benutzen können, müssen Sie zuerst den eingebauten Akku aufladen.
- Stellen Sie das Gerät mit den Ladeflächen auf die Ladekontakte der Ladestation. Im Display erscheint die Meldung CHRG.
oder
- Stellen Sie den Hauptschalter auf Position I. Drücken Sie die HOME Taste an der Fernbedienung oder am Gerät. Das Gerät beginnt die Ladestation zu suchen. Dies kann beim ersten Mal etwas länger dauern. Im Display erscheint die Meldung F. Sobald das Gerät an der Ladestation angedockt hat erscheint im Display die Meldung CHRG
Den Fortschritt des Ladevorgangs können Sie anhand der blinkenden Balken erkennen. Ist der Akku vollständig geladen, leuchten alle Ladebalken im Display. Zusätzlich erscheint die Meldung FULL im Display.
- Laden Sie das Gerät vor der ersten Benutzung mindestens 6 Stunden auf.
ACHTUNG:
- Verlegen Sie das Kabel vom Netzteil so, dass niemand darüber stolpern kann.
- Laden Sie den Akku nicht unbeaufsichtigt.
HINWEIS:
- Ist der Akku erschöpft, startet das Gerät automatisch die Suche nach der Ladestation. Im Display erscheint die Meldung F und der letzte Balken der Akku-zustandsanzeige blinkt.
- Findet das Gerät die Ladestation nicht bis der Akku vollständig entleert ist, sind Signaltöne zu hören. Das Display zeigt kurz die Meldung - L L - und das Gerät schaltet sich aus.
- Auch im ausgeschalteten Zustand entlädt sich der Akku stetig. Falls Sie das Gerät längere Zeit nicht verwenden, laden Sie den Akku mindestens alle 4 bis 6 Wochen auf.
- Alternativ können Sie das Gerät auch aufladen, indem Sie den Stecker vom Netzteil direkt mit der Buchse (5) verbinden.
Informationen zur App „Smart Life - Smart Living“
Die Smart Life - Smart Living App ist für Android und für iOS verfügbar. Scannen Sie den entsprechenden QR Code, um direkt zum Download zu gelangen.
HINWEIS:
Anbieterbedingt können beim Download der App Kosten entstehen.
Google Play App Store
Informationen zur Bedienung mit der App
Dieses Gerät bieten Ihnen die Möglichkeit das Gerät über Ihr Heimnetzwerk zu bedienen. Voraussetzung dafür ist eine dauerhafte WLAN Verbindung mit Ihrem Router und die kostenlose App „Smart Life - Smart Living“.
Über die App können Sie komfortabel auf die ganzen Funktionen des Gerätes zugreifen. Da die App stetig verbessert wird, können wir hier jedoch keine genauere Beschreibung geben.
Um ein unbeabsichtigtes Einschalten von unterwegs vorzubeugen, empfehlen wir das Gerät mit dem Hauptschalter auszuschalten, wenn Sie nicht zu Hause sind!
Systemanforderung für die Verwendung der App
- iOS 9.0 oder höher
- Android 4.1 oder höher
Inbetriebnahme mit der App
- Installieren Sie die App „Smart Life - Smart Living“. Erstellen Sie ein Benutzerkonto.
- Aktivieren Sie die WLAN Funktion in den Einstellungen Ihres Gerätes.
- Stellen Sie den Saugroboter innerhalb von ca. 5 Metern zu Ihrem Router auf.
- Halten Sie die ▶ am Saugroboter gedrückt, bis das Symbol 📂 in Display anfängt zu blinken.
- Öffnen Sie die App und wählen „+“ aus.
- Wählen Sie das Menü „Roboter-Staubsauger“ aus und folgen den Anweisungen auf dem Display.
- Nachdem das Gerät erfolgreich verbunden wurde, leuchtet das Symbol 📂 im Display. Jetzt können Sie das Gerät mittels App bedienen.
Bedienung
Gerät ein-/ausschalten
- Das Gerät ist eingeschaltet, wenn der Hauptschalter I/O auf Position I steht.
- Schalten Sie das Gerät aus, indem Sie den Hauptschalter auf Position Ostellen.
Tasten der Fernbedienung
Um das Gerät mit der Fernbedienung bedienen zu können, muss sich das Gerät in Sichtweite befinden. Richten Sie die Fernbedienung auf den Infrarot-Empfänger.
•
Schaltet das Gerät in Betriebsbereitschaft bzw. in den Schlafmodus.
HINWEIS:
Das Gerät schaltet sich nach 45 Sekunden automatisch in den Schlafmodus, wenn nach dem Einschalten kein Reinigungsmodus aktiviert wurde.
• AUTO
Das Gerät arbeitet im „Systematisch “-Modus. Zur optimalen Reinigung des Raums nutzt das Gerät ein Gyroskop-gesteuertes Navigationssystem. Sofern die Gegebenheiten des Raums es zulassen, reinigt das Gerät den Raum im Zickzack-Modus.
• HOME
Wenn Sie diese Taste drücken, beendet das Gerät den Betrieb und sucht die Ladestation auf. Im Display erscheint die Anzeige F und.
Das Gerät fährt vorwärts, nach rechts, rückwärts, nach links.
• OK
Eingabe bestätigen, z. B. bei der manuellen Einstellung der Uhrzeit.
Das Gerät arbeitet im „Ecken“-Modus. Platzieren Sie das Gerät an einer Wand und aktivieren Sie den Modus mit der Taste.
• D
Schaltet den „Full Go“-Modus ein bzw. aus. Bei eingeschaltetem Modus erscheint oben im Display FULL GO. Das Gerät startet den Reinigungsbetrieb automatisch, nachdem der Akku vollständig aufgeladen ist.
HINWEIS:
Achten Sie darauf, dass der Hauptschalter auf Position Isteht. Ansonsten fährt das Gerät nur von der Ladestation und schaltet sich anschließend aus.
Das Gerät arbeitet im „Spot“-Modus. Platzieren Sie das Gerät in dem Bereich, der gereinigt werden soll. Es fährt aus der Mitte des Bereichs in einem immer größer werdenden Kreis.
- CLOCK
Die Uhrzeit stellt sich automatisch ein, nachdem das Gerät mit Ihrem Router und der App verbunden wurde. Sie können die Uhrzeit mit dieser Taste auch manuell einstellen. Dies geht nur, wenn die Uhrzeit im Display angezeigt wird. Geben Sie die Zeit mit den ▲/▼Tasten ein und bestätigen Sie Ihre Eingabe jeweils mit der Taste OK.
• PLAN (Zeitgesteuerte, tägliche Reinigung)
Drücken Sie die Taste, um einen Timer für das Gerät zu erstellen. Dies geht nur, wenn die Uhrzeit im Display angezeigt wird. Geben Sie die Zeit, an dem sich das Gerät
einschalten soll, mit den ▲ / ▼Tasten ein und bestätigen Sie jeweils Ihre Eingabe mit der Taste OK.
Das Gerät merkt sich den eingegeben Timer auch, wenn Sie das Gerät am Hauptschalter ausgeschaltet haben.
Hier können Sie die Saugleistung des Gerätes erhöhen. Dies können Sie lediglich an den Signaltönen vom Gerät erkennen.
Piept einmal = normale Saugleistung
Piept zweimal = erhöhte Saugleistung
HINWEIS:
Bitte beachten Sie, dass sich durch die Leistungssteigerung eine geringere Akkulaufzeit ergibt. Um den erhöhten Akkuverbrauch so gering wie möglich zu halten, erfolgt die Leistungssteigerung nur um ca. 10 - 15 %.
Tasten am Gerät
Bei den Tasten am Gerät handelt es sich um Touch-Tasten. Berühren Sie die Tasten leicht, um die Funktion auszuführen. Jeder Tastendruck wird mit einem Signalton bestätigt.
HINWEIS:
Im Schlafmodus erscheinen die Tasten ungefähr alle 7 Sekunden neben dem Display.
Um die Tasten einzublenden, berühren Sie kurz die Fläche wo sich die Taste befindet.
Das Gerät schaltet sich nach 45 Sekunden automatisch in den Schlafmodus, wenn nach dem Einschalten kein Reinigungsmodus aktiviert wurde.
Benutzung des Gerätes
WARNUNG:
- Während das Gerät in Betrieb ist, achten Sie besonders auf die Sicherheit von Babys, kleinen Kindern und älteren Menschen. Stellen Sie sicher, dass niemand über das Gerät stolpert.
- Berühren Sie die Räder und die Seitenbürsten während des Betriebs nicht mit den Händen.
ACHTUNG:
- Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet, damit Sie eingreifen können, falls es durch Möbel/Gegenstände behindert wird.
-
Sollte während des Betriebs etwas in der Düse stecken bleiben und das Gerät behindern, schalten Sie das Gerät umgehend aus und entfernen Sie das Hindernis.
-
Stellen Sie vor jeder Benutzung sicher, dass der Staubbehälter und die Filter eingesetzt und leer bzw. gesäubert sind.
- Stellen Sie sicher, dass der Hauptschalter in Positionl steht.
-
Drücken Sie die Taste, um das Gerät einzuschalten.
-
Drücken Sie die AUTO Taste. Sofern die Gegebenheiten des Raums es zulassen, reinigt das Gerät den Raum im Zickzack-Modus.
- Wählen Sie ggf. einen anderen Reinigungs-Modus aus.
- Das Gerät reinigt den Fußboden solange, bis es den Raum vollständig gereinigt hat, oder die Akkukapazität auf ca. 15 % gesunken ist. Das Gerät fährt dann automatisch zur Ladestation zurück.
HINWEIS:
Wenn Sie die HOME Taste drücken, beendet das Gerät den Betrieb und sucht die Ladestation auf, auch wenn noch genügend Akkuladung vorhanden ist.
Betrieb beenden
- Halten Sie das Gerät an, indem Sie die 🔊 Taste drücken.
- Um das Gerät auszuschalten, stellen Sie die Hauptschalter auf Position 0
- Entleeren Sie den Staubbehälter und säubern Sie die Filter und Sensoren wie unter „Wartung und Reinigung“ beschrieben.
Wartung und Reinigung
WARNUNG:
- Schalten Sie das Gerät vor der Wartung oder der Reinigung immer aus und trennen Sie es vom Netzteil!
- Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen.
ACHTUNG:
- Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
- Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
HINWEIS:
Versuchen Sie nicht, die Rollen mit Schmiermittel oder Öl zu schmieren. Danach würde Staub oder Schmutz verstärkt an den Rollen haften bleiben.
- Das Gehäuse reinigen Sie mit einem weichen, trockenen Tuch ohne Zusatzmittel.
• Die Sensoren (15/18/24) reinigen Sie vorsichtig mit einem trockenen weichen Tuch.
ACHTUNG:
Kontrollieren Sie nach und vor jeder Benutzung, dass die Sensoren sauber sind. Ansonsten könnte das Gerät eine Treppe hinabstürzen.
- Stellen Sie nach und vor jedem Gebrauch sicher, dass die Düse und die Lüftungsöffnungen frei sind.
- Für eine gute Leistung des Gerätes sollten Sie nach jedem Gebrauch den Staubbehälter leeren und die Filter säubern.
Staubbehälter leeren und Filter säubern
ACHTUNG:
Waschen Sie die Filter niemals.
- Öffnen Sie das Staub behälter-Fach, indem Sie die Abdeckung an der Lasche nach oben ziehen.
- Greifen Sie in die Aussparungen und ziehen Sie den Staubbehälter aus dem Gerät.
- Klappen Sie die Abdeckung vom Staubbehälter nach oben.
- Entleeren Sie den Staubbehälter über einem Mülleimer.
- Ziehen Sie den HEPA-Filter aus dem Staubbehälter. Für den HEPA-Filter befindet sich noch eine Fassung im Staubbehälter. Drücken Sie diesen vorsichtig nach Außen heraus.
Reinigen Sie den HEPA-Filter und die Fassung durch leichtes Ausklopfen.
Wir empfehlen den HEPA-Filter einmal im Jahr zu ersetzen.
ACHTUNG:
Verwenden Sie keine Bürste zum Reinigen des HEPA-Filters. Bei Verwendung einer Bürste könnte das Filtermaterial beschädigt werden.
- Den Staubbehälter können Sie unter fließendem Wasser reinigen. Die Fassung reinigen Sie mit einem weichen Pinsel.
ACHTUNG:
- Lassen Sie den Staubbehälter an der Luft trocknen. Legen Sie ihn aber nicht in den Sonnenschein.
-
Setzen Sie die Filter nur in den vollständig getrockneten Staubbehälter wieder ein!
-
Setzen Sie die Filter wieder in den Staubbehälter ein. Achten Sie darauf, dass sowohl die Fassung als auch der HEPA-Filter korrekt eingesetzt sind.
- Setzen Sie den Staubbehälter wieder in das Gerät. Er muss mit einem „Klick“ einrasten.
Seitenbürsten reinigen/wechseln
Wenn die Seitenbürsten verschmutzt sind, können Sie diese mit klarem Wasser reinigen. Verwenden Sie keine zusätzlichen Reinigungsmittel.
Sind die Seitenbürsten verbraucht oder defekt, tauschen Sie sie gegen neue aus.
- Drehen Sie das Gerät herum. Achten Sie darauf, dass sich die Abdeckung vom Staubbehälter-Fach dabei nicht öffnet.
HINWEIS:
Die Abdeckung wird nur durch das Eigengewicht geschlossen gehalten.
- Drehen Sie die Schraube mit einem passenden Kreuzschraubenzieher entgegen dem Uhrzeigersinn heraus.
- Ziehen Sie die Seitenbürste nach oben ab.
- Reinigen Sie die Seitenbürste von Haaren oder sonstigen Verunreinigungen. Setzen Sie die Seitenbürste wieder auf und befestigen Sie diese wieder mit der Schraube. Drehen Sie die Schraube mit dem Schraubenzieher handfest.
oder
- Setzen Sie die neue Seitenbürste auf und befestigen Sie diese wieder mit der Schraube. Drehen Sie die Schraube mit dem Schraubenzieher handfest.
Bodenbürste säubern
Zur einfachen Reinigung kann die Bodenbürste entnommen werden.
-
Entfernen Sie die Abdeckung, indem Sie die Verriegelungen (a) drücken und die Abdeckung gleichzeitig nach oben abziehen.
-
Ziehen Sie die Bodenbürste an der Seite mit dem Gummilager nach oben aus dem Gerät.
Achten Sie darauf, dass das aufgesteckte Gummilager dabei nicht verloren geht.
- Reinigen Sie die Bodenbürste von Haaren oder sonstigen Verunreinigungen.
- Setzen Sie die Bodenbürste wieder in das Gerät ein.
HINWEIS:
Die abgerundete Seite vom Gummilager muss dabei nach unten zeigen.
- Setzen Sie die Abdeckung wieder auf. Diese muss mit einem „Klick“ einrasten.
Ersatzteile
Ersatzteile können Sie über unser Internet-Serviceportal
www.sli24.de
unter „Ersatzteile & Zubehör“ bestellen.
Aufbewahrung
- Reinigen Sie das Gerät wie beschrieben und lassen Sie es vollständig trocknen.
- Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
- Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort.
• Die Lagertemperatur sollte zwischen 0 °C und 40 °C liegen.
Störungsbehebung
| Problem Mögliche Ursache Abhilfe | ||
| Das Gerät ist ohne Funktion. Der Akku ist leer. Laden | den Sie den Akku auf. | |
| Der Akku ist defekt. Wenden Sie sich an unseren Service oder an Ihren Händler. | ||
| Schwache Saugleistung. Der Akku ist fast leer. Laden | den Sie den Akku auf. | |
| Der Staubbehälter ist voll. Entleeren | Sie den Staubbehälter. | |
| Die Filter sind verschmutzt. | Reinigen Sie die Filter. | |
| Die Düse ist verstopft. | Reinigen Sie die Düse. | |
| Das Gerät stoppt den Betrieb und im Display erscheint kurz die Meldung -LL-. | Der Akku ist leer. Laden Sie den Akku auf. | |
| Der Akku hält die Aufladung nicht. Der Akku hat das Ende seiner Lebensdauer erreicht. | Wenden Sie sich an unseren Service oder an Ihren Händler. | |
| Es ist ein Signalton zu hören, das Gerät stellt den Betrieb ein und im Display erscheint die Meldung Er-DI. | Staubbehälter nicht oder nicht richtig eingesetzt. | Setzen Sie den Staubbehälter ein bzw. kontrollieren Sie, ob der Staubbehälter richtig eingesetzt ist. |
Technische Daten
Modell: PC-BSR 3043
Nettogewicht: ......ca. 2,24 kg
Netzteil
Schutzklasse:......II
Eingang:......AC 100-240V, 50/60Hz, 0,5A MAX
Ausgang:......DC 19 V, 600 mA
Polarität:
Akku: 14,8 V, 2600 mAh Li-Ion
Laufzeit: ca. 1,5 Stunden
Ladezeit: ca. 4,5 Stunden
WLAN
Unterstütztes Netzwerk: 802.11b/g/n
Maximale abgestrahlte Sendeleistung: 100 mW
Frequenzbereich: 2,4 GHz
Kanäle: 1 - 13
Unterstützte WLAN Schlüssel:......WPA/WPA2
Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.
Hinweis zur Richtlinienkonformität
Hiermit erklärt die Firma Clatronic International GmbH, dass der Funkanlagen-Typ PC-BSR 3043 der Richtlinie 2014/53/EU entspricht.
Außerdem befindet sich das Gerät in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EG & (EU) 2015/863.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.sli24.de
Im Bereich „Downloads“ geben Sie bitte die Modell-Bezeichnung PC-BSR 3043 ein.
Geprüft für den Betrieb in Deutschland.
Garantie
Garantiebedingungen
- Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
-
Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
-
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
-
Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
-
Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
-
Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.
Stand 06 2012
Garantieabwicklung
24 Stunden am Tag, 7 Tage in der Woche
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.
www.sli24.de
Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.
Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.
Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.
So einfach kann Service sein!
- Anmelden
- Einpacken
- Ab zur Post damit
Fertig, so einfach geht es!
Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.
Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:
- Downloadbereich für Bedienungsanleitungen
- Downloadbereich für Firmwareupdates
- FAQ's, die Ihnen Problemlösungen anbieten
- Kontaktformular
- Zugang zu unseren Zubehör- und Ersatzteile-Webshops
Auch nach der Garantie sind wir für Sie dal – Kostengünstige Reparaturen zum Festpreis!
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.
Stand 06 2012
Entsorgung
Akku-/Batterieentsorgung
Das Gerät enthält einen wiederaufladbaren Akku. Verbrauchte Batterien / Akkumulatoren (Akkus) gehören nicht in den Hausmüll.
Der Akku muss entnommen werden, bevor das Produkt entsorgt wird:
- Stellen Sie sicher, dass das Gerät mit dem Hauptschalter ausgeschaltet ist (O).
- Entfernen Sie die beiden Schrauben an der Akkufachabdeckung.
- Entnehmen Sie den Akku-Pack und trennen Sie die Steckverbindung.
Informationen, wo Batterien / Akkus zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
Bedeutung des Symbols „Mülltonne“
Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.
Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.
Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.
Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.
Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
Gebruiksaanwijzing
Technische gegevens....21
Beschermingsklasse: II
Voeding: ......AC 100-240 V, 50/60 Hz, 0,5 A MAX
Frequentiebereik: 2,4 GHz
Kanalen: 1-13
Ondersteunde wifi-sleutels: ......WPA/WPA2
