Produkttyp	12V Batterietester
Marke	GYS
Modell	Tool It PBT 550
Stromversorgung	Interne Batterie 3 V (CR2032) + Stromversorgung durch die getestete Batterie
Prüfspannung	12 V (inkl. START/STOP-Batterien)
Unterstützte Batterienormen	CCA, BCI, CA, MCA, DIN, IEC, EN, SAE, GB
Maximaler CCA-Strom	Bis zu 2000 A (Schätzung)
Funktionen	Batterietest, Starttest, Lichtmaschinentest
Anzeige	LCD-Bildschirm
Druck	Integriert (Thermodrucker)
Datenspeicherung	Ja, Überprüfung der letzten Daten
Abmessungen (ca.)	200 x 100 x 50 mm
Gewicht (ca.)	500 g
Wartung	Anschlüsse reinigen, Papierrolle ersetzen, interne CR2032-Batterie ersetzen
Ersatzteile	Thermopapierrolle, CR2032-Batterie, Schutzsicherung
Sicherheit	Verpolungsschutz (Sicherung), Schutzbrille tragen, Flammen und Funken vermeiden
Garantie	2 Jahre (Teile und Arbeit)
Konformität	Europäische Richtlinie, EAC, britisch (UKCA), marokkanisch (CMIM)
Recycling	Getrennte Sammlung gemäß Richtlinie 2012/19/EU

Häufig gestellte Fragen - Tool It PBT 550 GYS

Wie schließe ich den Batterietester an?

Schließen Sie die schwarze Klemme an den Minuspol (-) und die rote Klemme an den Pluspol (+) der Batterie an. Stellen Sie sicher, dass die Pole sauber sind. Achtung: Verpolung kann die Sicherung durchbrennen lassen.

Was tun, wenn der Bildschirm nicht aufleuchtet?

Überprüfen Sie, ob das Gerät ordnungsgemäß an die Batterie angeschlossen ist. Die Batteriespannung muss über 6,0 V liegen. Wenn die Batterie entladen ist, laden Sie sie vollständig auf und versuchen Sie es erneut.

Wie teste ich die Batterie?

Drücken Sie auf dem Startbildschirm OK, um zum Hauptmenü zu gelangen. Wählen Sie "Batterietest", dann wählen Sie den Batterietyp und die Norm (z.B. CCA, EN). Geben Sie den auf der Batterie angegebenen Startstrom (in A) ein und bestätigen Sie. Das Ergebnis wird angezeigt.

Was bedeutet das Ergebnis 'BATTERIE OK'?

Die Batterie ist in gutem Zustand und betriebsbereit. Keine Maßnahmen erforderlich.

Wie führe ich einen Starttest durch?

Wählen Sie "Starttest" im Hauptmenü, starten Sie dann den Motor. Der Tester misst automatisch die Startspannung. Liegt sie unter 9,6 V, muss die Batterie ersetzt werden.

Was tun bei hoher Ladespannung?

Eine Lichtmaschinenspannung über 14,7 V deutet auf eine Überladung hin. Die Lichtmaschine muss ersetzt werden, um eine Beschädigung der Batterie zu vermeiden.

Wie drucke ich die Testergebnisse aus?

Nachdem Sie einen oder mehrere Tests durchgeführt haben, wählen Sie "Daten drucken" im Hauptmenü. Stellen Sie sicher, dass Thermopapier im Fach eingelegt ist.

Wie ersetze ich das Druckpapier?

Öffnen Sie den Deckel des Papierfachs. Legen Sie eine neue Thermopapierrolle ein, ziehen Sie ein kleines Stück heraus, und schließen Sie den Deckel fest.

Welche interne Batterie verwendet der Tester und wie wird sie ersetzt?

Der Tester verwendet eine CR2032-Batterie (3 V) zur Speicherung der Daten und der Uhr. Zum Austausch öffnen Sie das Batteriefach (oft auf der Rückseite) und legen Sie die neue Batterie unter Beachtung der Polarität ein.

Was tun, wenn der Tester eine Verpolung anzeigt?

Trennen Sie sofort die Klemmen und tauschen Sie die Anschlüsse. Verpolung kann die Schutzsicherung durchbrennen lassen. Wenn der Tester nicht mehr funktioniert, überprüfen Sie die Sicherung und ersetzen Sie sie bei Bedarf.

BEDIENUNGSANLEITUNG Tool It PBT 550 GYS

REGLAGE DE L'APPAREIL

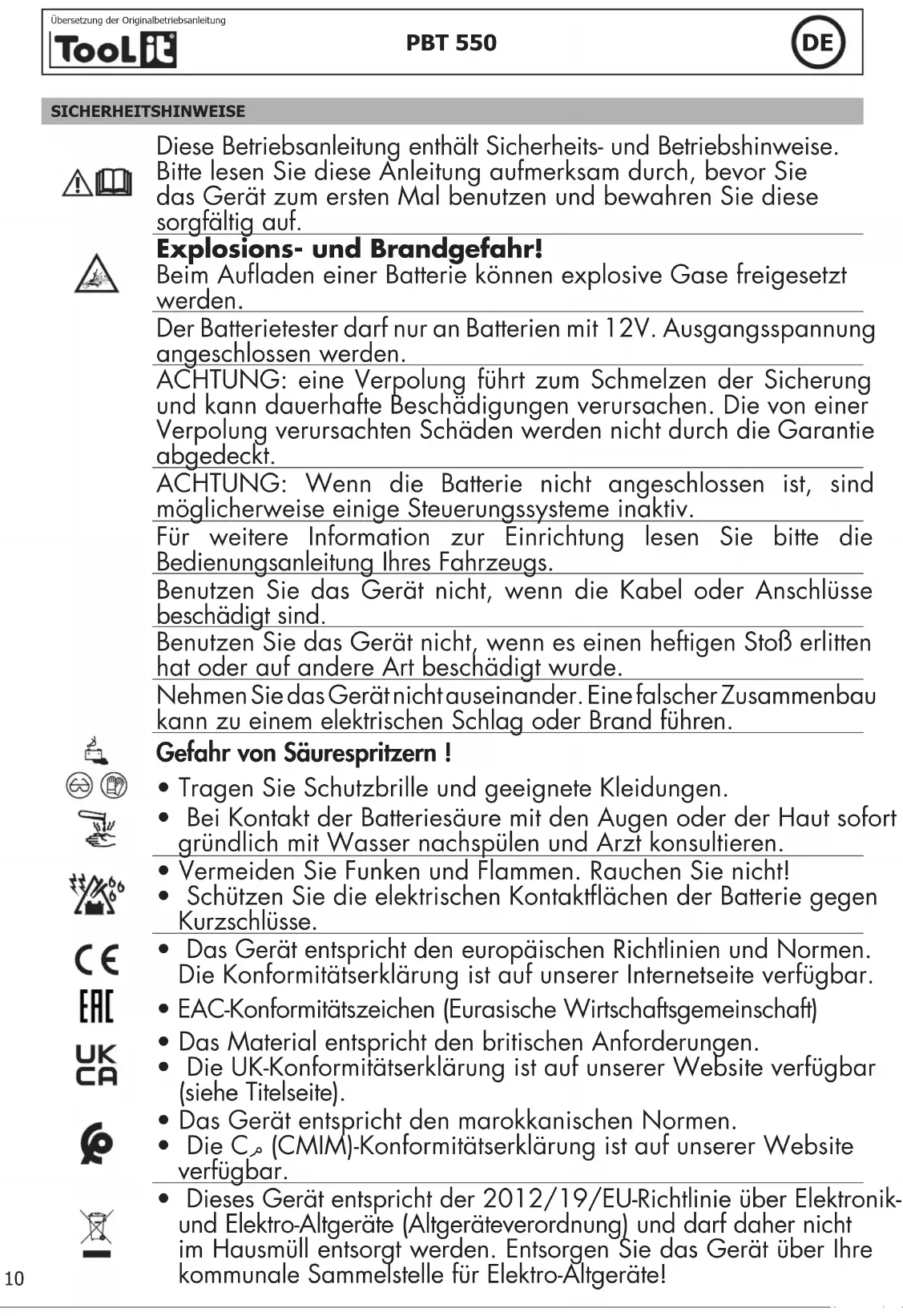

Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf.

Explosions- und Brandgefahr!

Beim Aufladen einer Batterie können explosive Gase freigesetzt werden.

Der Batterietester darf nur an Batterien mit 12V. Ausgangsspannung angeschlossen werden.

ACHTUNG: eine Verpolung führt zum Schmelzen der Sicherung und kann dauerhafte Beschädigungen verursachen. Die von einer Verpolung verursachten Schäden werden nicht durch die Garantie abgedeckt.

ACHTUNG: Wenn die Batterie nicht angeschlossen ist, sind möglicherweise einige Steuerungssysteme inaktiv.

Für weitere Information zur Einrichtung lesen Sie bitte die Bedienungsanleitung Ihres Fahrzeugs.

Benutzen Sie das Gerät nicht, wenn die Kabel oder Anschlüsse beschädigt sind.

Benutzen Sie das Gerät nicht, wenn es einen heftigen Stoß erlitten hat oder auf andere Art beschädigt wurde.

Nehmen Sie das Gerät nicht auseinander. Eine falscher Zusammenbau kann zu einem elektrischen Schlag oder Brand führen.

Gefahr von Säurespritzern!

• Tragen Sie Schutzbrille und geeignete Kleidungen.
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut sofort gründlich mit Wasser nachspülen und Arzt konsultieren.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlüsse.

- Das Gerät entspricht den europäischen Richtlinien und Normen. Die Konformitätserklärung ist auf unserer Internetseite verfügbar.

- EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Material entspricht den britischen Anforderungen.

- Die UK-Konformitätserklärung ist auf unserer Website verfügbar (siehe Titelseite).

- Das Gerät entspricht den marokkanischen Normen.

- Die C _o (CMIM)-Konformitätserklärung ist auf unserer Website verfügbar.

- Dieses Gerät entspricht der 2012/19/EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektro-Altgeräte!

- Recyclingprodukt, das nicht über den Hausmüll entsorgt werden darf.

ANSCHLUSS DES BATTERIETESTERS

1- Führen Sie die Test nur in gut gelüfteten Räumen durch.
2- Batterietester für 12 V Batterien (inkl. Start-Stop-Batterien)
3- Vor der Durchführung eines Tests sicherstellen, dass die Zündung aus und das Zubehör nicht in Betrieb ist. Alle Türen und den Kofferraum schließen.
4- Stellen Sie sicher, dass alle Batterieanschlüsse sauber sind. Wenn erforderlich, mit einer Metallbürste putzen.

⚠️ Rost oder Schmutz zwischen den Klemmen des Testers und den Batterieanschlüssen oder zwischen den Batterieanschlüssen und deren Polen beeinflussen das Testergebnis.

5- Die Minus-Öse (schwarz) am Minuspol der Batterie anschließen. Die Pluspolklemme am Pluspol der Batterie anschließen.

GERÄTEEINSTELLUNGEN

1. Drücken Sie auf Menü und wählen Sie «Sprache» aus.
2. Wählen Sie die Sprache und drücken Sie auf OK zu bestätigen.

2- Einstellung Datum/Uhrzeit

1. Drücken Sie auf Menü und «Zeit anpassen».
2. Drücken Sie die Pfeiltasten nach oben und unten, um das Jahr zu ändern. Drücken Sie auf OK zur Bestätigung der Änderung. Verfahren Sie für die Einstellung Datum/Uhrzeit in der gleichen Weise.

BATTERIE TESTEN

1. Auf der Startseite drücken Sie auf OK, um das Hauptmenü anzuzeigen.
2. Wählen Sie im Hauptmenü «Batterietest» aus und drücken Sie auf OK.
3. Wählen Sie den Batterietyp mit den Pfeilen aus und drücken Sie auf OK zur Bestätigung.
4. Wählen Sie die auf der Batterie geschriebene Norm aus und bestätigen Sie (mögliche Normen: CCA, BCI, CA, MCA, DIN, IEC, EN, SAE, GB).
5. «Setting Rate»: Geben Sie den Startstrom (auf der Batterie im Ampere (A) angegeben) mit den Pfeilen und bestätigen Sie mit OK.
6. Der Test wird gestartet. Der Bildschirm zeigt das Ergebnis an.

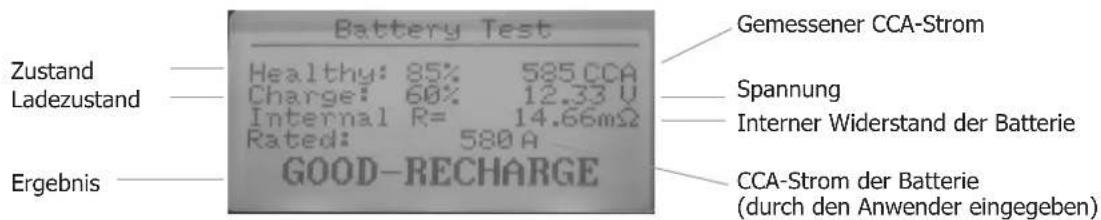

- Ergebnisanzeige

Zustand Ladezustand Ergebnis Battery Test Healthy: 85% 585 CCA Charge: 60% 12.33 U Internal R= 14.66mΩ Rated: 580 A GOOD-RECHARGE Gemessener CCA-Strom Spannung Interner Widerstand der Batterie CCA-Strom der Batterie (durch den Anwender eingegeben)

- Ergebnis des Batterietests

Ergebnis Analyse
BATTERIE OK Die Batterie ist betriebsbereit.
GUTER ZUSTAND, WIEDERAUFLADEN Batterie in gutem Zustand aber geringer Ladezustand
ERSETZEN	"Die Batterie ist nah am Lebensende.Der Austausch steht bevor."
ZELLE NOK, ERSETZEN	Ein Problem wurde in den Zellen gefunden (z.B. Kurzschluss...). Batterie ersetzen.
LADUNG, NEUER TEST	unstabile Batterie. Laden Sie die Batterie wieder auf und erneut testen. Bleibt das Ergebnis gleich, ist die Batterie beschädigt und soll ersetzt werden.

STARTPRÜFUNG

1. Im Hauptmenü drücken Sie auf «Startentest».
2. Motor starten, um den Test zu starten.

3. Der Test startet automatisch und zeigt die erhaltene Startspannung an.

4. Ergebnis des Startentests

Fall Anzeige Analyse
Spannung kleiner als 9,6V	StartprüfungZEIT xxxx msSTARTSPANNUNG. NIEDRIGx.xx V	Die Startspannung ist nicht normal. Die Batteriesoll ersetzt werden.
Spannung höher als 9,6V	StartprüfungZEIT xxxx msSTARTSPANNUNG. OKx.xx V	Die Startspannung ist normal.

TEST DER LICHTMASCHINE

1. Den Motor laufen lassen und im Hauptmenü «Ladetest» drücken.
2. Nach dem Welligkeitstest startet der Tester automatisch den Ladespannungstest.
3. Den Anweisungen am Tester folgen.
4. Der Tester zeigt den Zustand der Ladespannung des Fahrzeugs an.

• Test des Ladesystems des Generators

Fall Anzeige Analyse
normale Ladespannung	ProbeladungAufgeladen xx.xx VEntladen xx.xx VWelligkeit xxm VWECHSELSPANNUNG OK	Kein Problem erkannt. Der Generator funktionniert richtig.
niedrige Ladespannung	"ProbeladungAufgeladen xx.xx VEntladen xx.xx VWelligkeit xxm VWECHSELSPANNUNG UNTEN"	Überprüfen Sie den Antriebsriemen der Lichtmaschine im Falle eines Rutschens. Prüfen Sie, ob die Verbindung zwischen der Lichtmaschine und der Batterie gut ist. Sind die Riemen in gutem Zustand, dann mit dem Hersteller zurück sprechen.
hohe Ladespannung	ProbeladungAufgeladen xx.xx VEntladen xx.xx VWelligkeit xxm VWECHSELSPANNUNG OBEN	Die Batterie ist überladen, die Lebensdauer der Batterie ist kürzer und es können Probleme auftreten. Die Lichtmaschine muss ersetzt werden. Die Spannung einer Lichtmaschine darf 14,7 V (+/-0,5 V) nicht überschreiten.
Kein Spannungsausgang	ProbeladungAufgeladen xx.xx VEntladen xx.xx VWelligkeit xxm VKEIN AUSGANG	Überprüfen Sie das Anschlusskabel der Lichtmaschine, den Antriebsriemen der Lichtmaschine und den Motor.
hohe Welligkeitsspannung	ProbeladungAufgeladen xx.xx VEntladen xx.xx VWelligkeit xxm VHOCH	beschädigte Diode. Diode überprüfen und eventuell austauschen.

DATENAUSDRUCK

1. Im Hauptmenü drücken Sie auf «Dateien drucken».
2. Die während des Tests gesammelten Daten werden ausgedruckt (Batterietest und/oder Starttest und/oder Test des Ladesystems der Lichtmaschine).

PAPIER NACHFÜLLEN

A. Transparenten Deckel öffnen.
B. Legen Sie eine neue Papierrolle ein.
C. Papier ein wenig aus dem Papierfachherausziehen und auf den transparenten Deckel drücken, um ihn zu schließen.

DATENPRÜFUNG

Um die Daten der letzten Tests zu lesen, ohne ein Ticket zu drucken, drücken Sie im Hauptmenü des Gerätes auf «Datenübersicht». Drücken Sie OK, um durch alle durchgeführten Tests zu blättern.

WARTUNG

Fall Analyse
Bildschirm aus	Prüfen, ob das Gerät richtig an der Batterie angeschlossen ist. Die Batteriespannung ist zu niedrig, um einen Test durchzuführen (<6.0V).Die Batterie aufladen und erneut versuchen.
Druckfehler	Papierstau: das Papier wurde nicht richtig eingesetzt.Kein Papier mehr: Papier nachfüllen.
Interne Batterie ersetzen Batterie des Testers ersetzen (3V - CR2032).

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiß der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).
• Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
