BEDIENUNGSANLEITUNG MR19661 SCHEPPACH

AusgabeNr. 5911235903_0001 Rev.Nr. 01/07/2024

Aufsitzrasenmäher Originalbedienungsanleitung

Fűnyíró traktor Az eredeti használati útmutató fordítása ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!CAUTION!: Read the manual carefully before operating this machine!ATTENTION!: Lire attentivement la notice avant toute mise en route !Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!www.scheppach.comwww.scheppach.com 2www.scheppach.com

Aufsitzmäher Originalbetriebsanleitung

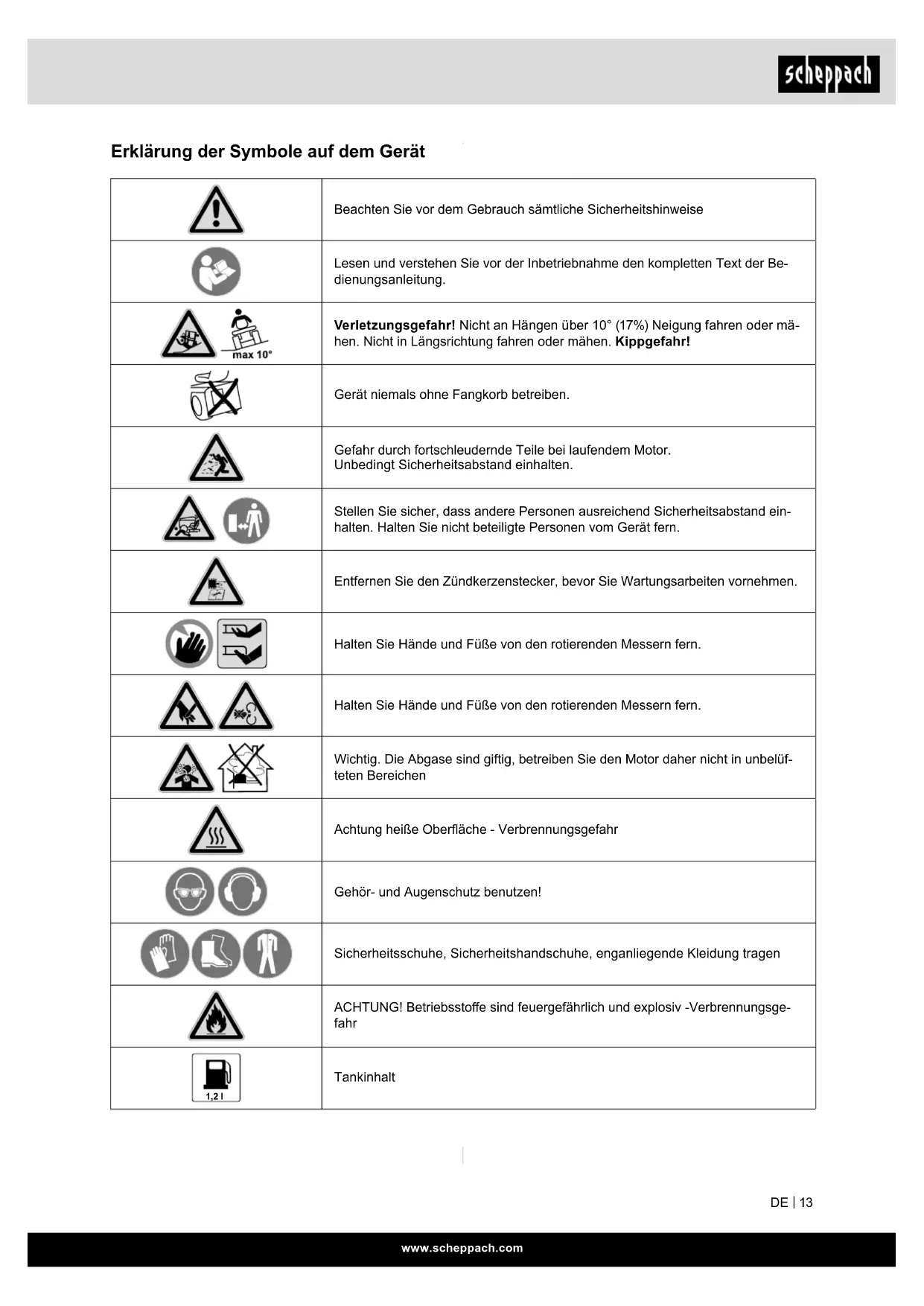

Erklärung der Symbole auf dem Gerät Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Be- dienungsanleitung. Verletzungsgefahr! Nicht an Hängen über 10° (17%) Neigung fahren oder mä- hen. Nicht in Längsrichtung fahren oder mähen. Kippgefahr! Gerät niemals ohne Fangkorb betreiben. Gefahr durch fortschleudernde Teile bei laufendem Motor. Unbedingt Sicherheitsabstand einhalten. Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand ein- halten. Halten Sie nicht beteiligte Personen vom Gerät fern. Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen. Halten Sie Hände und Füße von den rotierenden Messern fern. Halten Sie Hände und Füße von den rotierenden Messern fern. Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüf- teten Bereichen Achtung heiße Oberäche - Verbrennungsgefahr Gehör- und Augenschutz benutzen! Sicherheitsschuhe, Sicherheitshandschuhe, enganliegende Kleidung tragen ACHTUNG! Betriebssto󰀨e sind feuergefährlich und explosiv -Verbrennungsge- fahr 1,2 l Tankinhaltwww.scheppach.com

4,8 kW/6,5PS Leistung 196 cm³ Hubraum 3000 min

Drehzahl 150 l Volumen Fangkorb 35-75 mm Schnitthöhenverstellung min. max. 4,6 km/h max. Geschwindigkeit max. 10° max. Hangneigung 700 mm max. Breite 115 kg Gewicht MIN MAX Motoröl Nicht bei heißem oder laufenden Motor tanken 61 cm Länge Messer. Max. Schnittbreite Garantierter Schalleistungspegel Warnung vor gefährlicher elektrischer Spannung Das Produkt entspricht den geltenden europäischen Richtlinien. Vor allen Arbeiten am Gerät Zündschlüssel ziehen und Hinweise in dieser Anlei- tung beachtenwww.scheppach.com

DC 12V Ladebuchse 12V GleichspannungSTART STOP

STOP: Motor ausschaltenON: Betrieb (Handstart)START: Start (Elektrostart)FeststellbremseChoke/Drehzahlregler

Vorwärtsgangschaltung Neutral Rückwärtsgang 135mm

45mm 355mm 465mm 575mm 5-fach SchnitthöhenverstellungMähwerk ein/aus T10 A GerätesicherungSchutzklasse IIAltgeräte dürfen nicht in den Hausmüllwww.scheppach.com

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 18

11. Entsorgung und Wiederverwertung .......................................... 32

2. Gerätebeschreibung (Abb. 1-2)

2. Schnitthöheneinstellung

5. Mährwerk Ein-/Aus

13. Mähwerk (Schutz)

3. Lieferumfang (Abb. 3-4)

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- die nungs anweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern so wie Typ und Baujahr des Gerätes an.

a. Grundgerät b. Fangkorb (15) c. Sitz (1) d. Lenksäule mit Lenkrad (3) e. Schalthebel Mähwerk (5) f. Ladegerät g. Spritze 100ml zum Ölabsaugen mit Schlauch

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung, Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsper- son vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrich- tet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Si cherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb bau- gleicher Geräte allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.www.scheppach.com

• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Ori- ginal- Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

• Das Gerät darf nicht für den gewerblichen, hand- werklichen oder industriellen Gebrauch eingesetzt werden.

• Wenn Sie nicht sicher sind, ob eine Arbeitsbedin- gung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

• Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Ra- senmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benut- zung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pege von Gras oder Rasenächen verwendet werden, nicht jedoch in ö󰀨entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät beispielsweise nicht eingesetzt werden:

• zum Schneiden von Rankgewächsen,

• zum Häckseln und Zerkleinern von Baum- und He- ckenschnitt,

• zum Reinigen von Gehwegen (Absaugen, Fortbla- sen),

• zum Schneeräumen mit Hilfe des Mähwerks,

• zur Rasenpege auf Dachbepanzungen,

• zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln,

• zum Transportieren von Schnittgut, außer im dafür vorgesehenen Grasfangkorb.

• Das Gerät ist nicht für den ö󰀨entlichen Straßenver- kehr zugelassen.

• Die Beförderung von Personen (insbesondere von Kindern) und Tieren ist nicht gestattet.

• Niemals auf das Mähwerk steigen, insbesondere auch nicht auf die Tasträder.

• Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerk- zeuge und Werkzeugsätze jeglicher Art verwendet werden.

j. Gabelschlüssel 16/13 k. Gabelschlüssel 12/10 l. Gabelschlüssel 10/8 m. Ladekabel für Autoladegerät n. Sicherung 10A o. Zündschlüssel 2x p. 4x Sechskantschrauben M8x16 mit Scheiben für Sitzbefesigung q. 1x Bolzen Ø8 mit Federstecker für Kippsicherung r. 1x Linsenkopfschraube M3x20 mit Mutter für Schaltebel Mähwerk s. 1x Spannhülse Ø6 x 35 für Lenksäule t. Bedienungsanleitung

m Achtung! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsge- fahr!

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinen- r i c h t l i n i e . Achtung – Unfallgefahr! Der Aufsitzmäher ist nur zum Rasenmähen bestimmt, ein anderweitiger Gebrauch ist nicht gestattet. Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich ge- genüber Dritten verantwortlich.

• Die Maschine ist zur Bedienung durch eine Person konzipiert.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und ge- fahrenbewusst unter Beachtung der Betriebsanlei- tung benutzen!

• Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschrif- ten des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen einge- halten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technische Re geln müssen beachtet werden.www.scheppach.com

Solche Symptome, die hauptsächlich in den Fingern, Händen oder Handgelenken auftreten, sind zum Bei- spiel:

• unangenehmes Kribbeln. Den Lenker während des Betriebs fest aber nicht verkrampft mit beiden Händen an den vorgesehenen Stellen halten. Arbeitszeiten so planen, dass höhere Belastungen über einen längeren Zeitraum vermie- den werden. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Bekleidung und Ausrüstung Während der Arbeit ist immer festes Schuhwerk mit gri󰀩ger Sohle zu tragen. Arbeiten Sie niemals barfuß oder beispielsweise in Sandalen. Das Gerät darf nur mit langen Hosen und eng anlie- gender Kleidung in Betrieb genommen werden. Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals. Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Hand- schuhe tragen und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.). Beim Schärfen des Mähmessers muss eine geeigne- te Schutzbrille getragen werden. Während der Arbeit Arbeiten Sie niemals, während Personen, insbeson- ders Kinder, oder Tiere in der Nähe sind. Achten Sie darauf, dass Gras niemals in Richtung Dritte ausge- worfen wird. Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr. m WARNUNG Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

5. Sicherheitshinweise

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen ver- sehen: m mAchtung! Beim Benutzen von Geräten müssen einige Sicher- heitsvorkehrungen eingehalten werden, um Verlet- zungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, da- mit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungs- anleitung/ Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Si- cherheitshinweisen entstehen. Wer das Gerät nicht benutzen darf: Kindern, Personen mit eingeschränkten körperli- chen, sensorialen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Per- sonen, welche mit den Anweisungen nicht vertraut sind, darf die Verwendung des Gerätes nie gestat- tet werden. Erlauben Sie niemals Kindern oder Jugendlichen un- ter 16 Jahren das Gerät zu benutzen. Örtliche Be- stimmungen können das Mindestalter des Benutzers festlegen. Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medi- kamenten, die das Reaktionsvermögen beeinträchti- gen, darf nicht mit dem Gerät gearbeitet werden. mSicherheit von Personen Achtung! Gefährdung der Gesundheit durch Vi- brationen! Übermäßige Belastung durch Vibrationen kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten.www.scheppach.com

Vor jeder Rückwärtsfahrt den Bereich hinter dem Aufsitzmäher kontrollieren und wenn vorhanden, das Anbaugerät auskuppeln. Niemals rückwärts mä- hen, wenn dies nicht unbedingt erforderlich ist. Beim Rückwärtsmähen besondere Vorsicht walten lassen und vor dem Mähbeginn den gesamten Bereich hin- ter dem Aufsitzmäher gründlich überprüfen. Bei Arbeiten innerhalb einer Gruppe müssen Sie an- deren stets rechtzeitig mitteilen, was Sie zu tun beab- sichtigen. Sicherheitsabstand beachten! Vor jeder Richtungsänderung ist die Fahrgeschwin- digkeit so zu reduzieren, dass der Benutzer jederzeit die Kontrolle über das Gerät behält und der Aufsitz- mäher auch nicht umkippen kann. Beim Betrieb in der Nähe von Straßen und beim Überqueren von Verkehrswegen muss auf andere Verkehrsteilnehmer geachtet werden. Besondere Vorsicht ist beim Mähen in der Nähe von Straßen, Radwegen und Gehwegen notwendig. weg- geschleuderte Teile können zu schweren Verletzun- gen und Beschädigungen führen. mUmgang mit Benzin m Lebensgefahr! Benzin ist giftig und hochgra- dig entammbar. Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschluss- kappen der Tankbehälter sind immer ordnungsge- mäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutau- schen. Benzin von Funken, o󰀨enen Flammen, Daueram- men, Wärmequellen und anderen Zündquellen fern- halten. Nicht rauchen! Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht. Vor dem Tanken Verbrennungsmotor abstellen und abkühlen lassen. Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft oder bei heißer Maschine darf der Tankverschluss nicht geö󰀨net oder Benzin nachgefüllt werden. Tankverschluss vorsichtig und langsam ö󰀨nen. Druckausgleich abwarten und erst danach Tankde- ckel vollständig abnehmen. Abgase: Lebensgefahr durch Vergiftung! Bei Übelkeit, Kopf- schmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Die- se Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden. Das Gerät erzeugt giftige Abgase, sobald der Ver- brennungsmotor läuft. Diese Gase enthalten gifti- ges Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadsto󰀨e. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfte- ten Räumen in Betrieb genommen werden. Die Abgase des Verbrennungsmotors werden vor dem linken Hinterrad ins Freie abgegeben. Bei der Arbeit mit dem Gerät ist darauf zu achten, dass die- ser Bereich stets sauber bleibt und niemals abge- deckt wird, damit sich die Abgase nicht stauen. mArbeitsplatzsicherheit Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkör- per, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden. Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenäche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können. Achten Sie auf Vertiefungen (Löcher) im Gelände und andere nicht sichtbare Gefahrenstellen. Hindernisse können im hohen Gras leicht übersehen werden. Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Abhängen, Geländekan- ten, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten. Besondere Vorsicht ist an unübersichtlichen Stellen, Büschen, Bäumen und anderen Hindernissen gebo- ten, hinter denen sich Personen, insbesondere Kin- der, oder Tiere benden können. Den Aufsitzmäher sofort anhalten und die Mähmes- ser abstellen, wenn jemand den Mähbereich betritt. Halten Sie den Bereich vor dem Fahrzeug stets im Auge. Achten Sie auf Hindernisse, um ihnen rechtzei- tig ausweichen zu können.www.scheppach.com

Sicherheit Batterie Um Funkenbildung durch einen Kurzschluss zu ver- meiden, muss stets zuerst das Minuskabel (–) an der Batterie ab- und als Letztes wieder angeklemmt wer- den. Bei allen Arbeiten an der Batterie niemals rauchen. Funken, o󰀨ene Flammen und sonstige Wärmequel- len sind von der Batterie fernzuhalten. Bei der Verwendung von Starthilfekabeln ist beson- dere Vorsicht nötig. Beachten Sie betre󰀨ende Anwei- sungen, um Schäden am Aufsitzmäher zu vermeiden (insbesondere Anlasser maximal 10 Sekunden betä- tigen). Batterie niemals ö󰀨nen und nicht fallen lassen. Die Batterie immer in einem geschlossenen Raum mit guter Belüftung, trocken und gegen Witterung ge- schützt, auaden. Anschlüsse der Batterie nicht kurzschließen. Deformierte oder defekte (auslaufende) Batterien dürfen nicht verwendet werden und müssen ausge- tauscht sowie umweltgerecht entsorgt werden. Be- achten Sie die länderspezischen Vorschriften. Bei defekten Batterien kann Flüssigkeit austreten. Kontakt vermeiden! Bei zufälligem Kontakt mit Was- ser abspülen. Wenn die Flüssigkeit in die Augen kommt, zusätzlich ärztliche Hilfe in Anspruch neh- men. Austretende Batterieüssigkeit kann zu Haut- reizungen, Verbrennungen und Verätzungen führen. Untersuchen Sie regelmäßig durch Sichtkontrolle die Anschlusskabel an der Batterie auf Beschädigungen. Lassen Sie beschädigte Kabel von einem Fachmann ersetzen. Die Sicherungen dürfen niemals überbrückt werden. Setzen Sie nie eine Sicherung mit einer anderen als der vorgeschriebenen Belastbarkeit (Ampere) ein. mSicherheitshinweise für Aufsitzrasenmäher Starten: Das Gerät darf nur vom Fahrersitz aus gestartet wer- den. Das Gerät auf ebener Fläche starten, nicht in Hang- lage. Verwenden Sie zum Auftanken einen geeigneten Trichter oder ein Einfüllrohr, damit kein Kraftsto󰀨 auf Verbrennungsmotor und Gehäuse bzw. Rasen aus- laufen kann. Kraftsto󰀨tank nicht überfüllen! Um dem Kraftsto󰀨 Platz zum Ausdehnen zu lassen, Kraftsto󰀨tank niemals über die Unterkante des Ein- füllstutzens hinaus befüllen. Zusätzlich Angaben in der Gebrauchsanleitung des Verbrennungsmotors beachten. Falls Benzin übergelaufen ist, den Verbrennungsmo- tor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verüchtigt haben (trockenwischen). Verschütteter Kraftsto󰀨 ist stets aufzuwischen. Wenn Benzin auf die Kleidung geraten ist, muss die- se gewechselt werden. Der Tankdeckel ist nach jedem Tankvorgang ord- nungsgemäß aufzuschrauben und festzuziehen. Das Gerät darf ohne aufgeschraubten Original- Tankde- ckel nicht in Betrieb genommen werden. Aus Sicherheitsgründen sind Kraftsto󰀪eitung, Kraft- sto󰀨tank, Tankverschluss und Anschlüsse regelmä- ßig auf Beschädigungen, Alterung (Brüchigkeit), fes- ten Sitz und undichte Stellen zu überprüfen und bei Bedarf auszutauschen. Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen. Verwenden Sie niemals Getränkeaschen oder Ähn- liches zum Entsorgen oder Lagern von Betriebsstof- fen wie z. B. Kraftsto󰀨. Personen, insbesondere Kin- der, könnten verleitet werden, daraus zu trinken. Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzin- dämpfe können mit o󰀨enem Feuer oder Funken in Berührung kommen und sich entzünden. Gerät und Kraftsto󰀨behälter nicht in der Nähe von Heizungen, Heizstrahlern, Schweißgeräten und sonstigen Wärmequellen abstellen. Explosionsgefahr! Wird während des Betriebs ein Defekt am Tank, am Tankdeckel oder an kraftsto󰀨führenden Teilen (Kraft- sto󰀪eitungen) festgestellt, muss sofort der Verbren- nungsmotor abgestellt werden. Anschließend ist ein Fachhändler aufzusuchen.www.scheppach.com

Besondere Vorsicht ist beim Befahren von Rasenä- chen und sonstigen unebenen Flächen geboten, da sich das Lenkrad durch Löcher, Hügel, Schläge usw. selbständig verdrehen kann. Verletzungsgefahr für Hände und Finger! Fahren Sie stets mit angemessener Geschwindigkeit. Entleeren Sie den Grasfangkorb nur vom Fahrersitz aus. Vor dem Entleeren des Grasfangkorbes stets das Mähmesser auskuppeln und warten, bis es zum Still- stand gekommen ist. Schalten Sie den Antrieb aus, stellen Sie den Ver- brennungsmotor ab und warten Sie, bis das Mäh- messer vollkommen still steht, legen Sie die Feststell- bremse ein und ziehen Sie den Zündschlüssel ab:

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,

• bevor Sie den Aufsitzmäher überprüfen, reinigen oder daran arbeiten,

• wenn das Mähmesser auf einen Fremdkörper ge- tro󰀨en ist. Suchen Sie nach Beschädigungen an der Maschine und am Schneidwerkzeug und las- sen Sie die erforderlichen Reparaturen durchfüh- ren, bevor Sie erneut starten,

• falls das Gerät anfängt, ungewöhnlich stark zu vib- rieren. Eine sofortige Überprüfung ist erforderlich.

• beim Verlassen bzw. Transport des Gerätes. Stellen Sie den Verbrennungsmotor ab und warten Sie bis das Mähmesser vollkommen stillsteht:

• vor dem Einfüllen von Kraftsto󰀨,

• vor der Abnahme des Grasfangkorbes. Restgefahren und Schutzmaßnahmen Vernachlässigung ergonomischer Grundsätze Nachlässiger Gebrauch persönlicher Schutz- ausrüstung (PSA) Nachlässiger Gebrauch oder Weglassen persönli- chen Schutzausrüstung können zu schweren Verlet- zungen führen. - Vorgeschriebene Schutzausrüstung tragen. Menschliches Verhalten, Fehlverhalten - Stets bei allen Arbeiten voll konzentriert sein. m Restgefahr - Kann nie ausgeschlossen werden. Gefährdung durch Lärm Gehörschädigungen Längeres ungeschütztes Arbeiten mit dem Gerät kann zu Gehörschädigungen führen. - Grundsätzlich einen Gehörschutz tragen. Der Verbrennungsmotor darf nur in einem gut gelüf- teten Arbeitsbereich gestartet werden, insbesondere in Garagen muss auf ausreichende Belüftung geach- tet werden. Vor dem Starten des Verbrennungsmotors Schneid- werkzeug, Anbaugeräte und Antrieb auskuppeln so- wie das Bremspedal fest durchdrücken. Beim Starten ist darauf zu achten, dass ausreichen- der Abstand zwischen Füßen und Schneidwerkzeug gegeben ist. Starten Sie den Motor nicht, wenn Sie vor dem Aus- wurfkanal stehen. Heben Sie oder tragen Sie niemals einen Rasenmä- her mit laufendem Motor. Ein Betreiben der Maschine mit übermäßiger Ge- schwindigkeit kann die Unfallgefahr erhöhen. Starten Sie niemals den Verbrennungsmotor durch Kurzschließen der Anlasserklemme. Wenn der nor- male Anlasserschaltkreis umgangen wird, kann sich der Aufsitzmäher plötzlich in Bewegung setzen. Starten Sie den Verbrennungsmotor niemals, wenn Sie Benzingeruch feststellen – Explosionsgefahr! Arbeitseinsatz: m Warnung – Verletzungsgefahr! Beachten Sie den Arbeitsbereich des Mähmessers. Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Berühren Sie niemals das um- laufende Mähmesser. Halten Sie sich immer entfernt von der Auswurfö󰀨nung. Ein ausreichender Sicher- heitsabstand ist stets einzuhalten. Arbeiten Sie nur bei Tageslicht oder bei guter künstli- cher Beleuchtung. Beim Fahren außerhalb des Rasens oder wenn nicht gemäht wird, ist das Mähmesser auszukuppeln und das Mähwerk in die höchste Schnittstellung zu brin- gen. In der Grasnarbe verborgene Objekte (Rasenspren- ganlagen, Pfähle, Wasserventile, Fundamente, elek- trische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte. Während der Fahrt sollte das Lenkrad immer fest mit beiden Händen gehalten werden.www.scheppach.com

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Bei längerer Anwendung des Benzin Rasenmähers kann es zu einer vibrationsbedingten Durchblutungs- störung kommen (Weißngerkrankheit). Angaben über die Dauer der Anwendung können in diesem Fall nicht gemacht werden, da dies von Per- son zu Person unterschiedlich sein kann. Folgende Faktoren können diese Erscheinung beein- ussen:

• Durchblutungsstörungen der Hände des Bedieners

• niedrige Außentemperaturen

• lange Anwendungszeiten Deshalb wird empfohlen warme Arbeitshandschuhe zu tragen und regelmäßige Arbeitspausen einzule- gen.

7. Vor Inbetriebnahme

Betriebszeiten Beachten Sie bitte die gesetzlichen Bestimmungen, zur Regelung der Betriebszeiten von Rasenmähern, welche örtlich unterschiedlich sein können. Machen Sie sich mit den Bedienelementen und den Stellteilen sowie mit dem Gebrauch des Geräts ver- traut. Insbesondere muss der Benutzer wissen, wie Arbeitswerkzeug und Verbrennungsmotor des Gerä- tes rasch angehalten werden können. Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist. Bei dieser Unterweisung sollte dem Benutzer insbe- sondere bewusst gemacht werden,

• dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

• dass ein Aufsitzmäher, der auf einem Hang abglei- tet, nicht durch Betätigen der Bremse kontrolliert werden kann. Verhalten im Notfall Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe- Maßnahmen ein und fordern Sie schnellstmöglich qualizierte ärztliche Hilfe an.

Motortyp 4 Taktmotor/ luftgekühlt Hubraum: 196 cm³ Arbeitsdrehzahl 3000 min

Leistung 4,8 kW/ 6,5 PS Kraftsto󰀨 Normalbenzin/Bleifrei max. 5% Bioethanol Tankinhalt 1,0 l Motoröl SAE 30 / 10W40 Tankinhalt/Öl 0,6 l Schnitthöhenverstellung 5-fach Füllmenge Grasfangkorb 150 l Schnittbreite 61 cm Schnitthöhe 35-75 mm Gewicht 115 kg Fahrgeschwindigkeit V 1,5, 2,0, 3,0, 4,6 km/h Fahrgeschwindigkeit R 2,3 km/h Vorderräder 10x4,00-4 Luftdruck Vorderräder 1,3 bar Hinterräder 13x5,00-6 Luftdruck Hinterräder 1,8 bar Batterietyp Blei Nennspannung 12V Kapazität 7 Ah Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 79,6 dB(A) Messunsicherheit K = 2,5 dB(A) Schallleistung L

= 94,34 dB(A) Messunsicherheit K = 1,08 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Vibration a

Messunsicherheit K = 1,5 m/s

Beschränken Sie die Geräuschentwicklung und Vib- ration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.www.scheppach.com

Mähäche vorbereiten Untersuchen Sie die zu mähende Fläche vor dem Mähen sorgfältig. Entfernen Sie Steine, Stöcke, Kno- chen, Drähte, Spielzeug und andere Gegenstände, die durch das Gerät weg geschleudert werden kön- nen. Achten Sie darauf das sich keine Personen auf der zu mähenden Fläche aufhalten Montage Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hin- weise beachtet werden. Hinweis! Beim Zusammenbau und für Wartungsarbeiten benö- tigen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• einen Messbecher 1 Liter (Öl / Benzinfest)

• einen Benzinkanister (5 Liter sind ausreichend für ca. 6 Betriebsstunden)

• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)

• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)

• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)

1. Rasenmäher und Anbauteile aus Verpackung

nehmen und überprüfen ob alle Teile vorhanden sind.

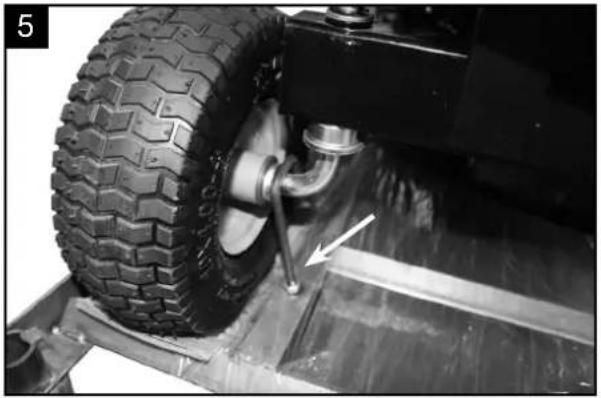

2. Befestigungshaken entfernen und Rasenmäher

von der Palette nehmen. (Abb. 5)

3. Befestigen Sie den Sitz (1) mit 4 Sechskann-

schrauben M8x16 inkl. Scheiben (p) (Abb. 6). Ein- stellung der Sitzposition auf die entsprechende Körpergröße möglich.

4. Montieren Sie den Schalthebel (e) für das Mäh-

werk mit der mitgelieferten Linsenkopfschraube M3x20 (r) (Abb. 9 + 10)

5. Lenksäule mit Lenkrad (d) in den Lenkstutzen ste-

cken. Klopfen Sie den Passstift mit einem Ham- mer ein (Abb. 8 + 9).

6. Lösen Sie die Schrauben am Fangkorb und ver-

schrauben mit diesen die Verstärkungsstreben am Fangkorb (Abb. 11 + 12).

7. Motoröl au󰀨üllen. Dafür müssen die Knöpfe 12

und 2 abgeschraubt (Abb. 13) und auf Position N bzw. 5 gebracht werden. Klappen Sie die Karos- serie (Abb. 2) nach oben. Ö󰀨nen Sie den Deckel (21) und befüllen Sie den Tank mit Öl (SAE 30). Achten Sie auf die max. Füllmenge. Schließen Sie anschließen den Deckel wieder. Die wesentlichen Ursachen für den Verlust der Kon- trolle über den Aufsitzmäher können unter anderem sein:

• mangelnde Bodenhaftung der Räder,

• zu schnelles Fahren,

• unangemessenes Bremsen,

• unsachgemäßer Einsatz (Sportveranstaltungen usw.),

• mangelnde Kenntnisse über Wirkungen, die mit den Bodenverhältnissen zusammenhängen, ins- besondere am Hang (siehe unter Kapitel „Zu Ihrer Sicherheit“, Punkt „Arbeiten an Hanglagen“),

• nicht korrektes Anhängen von Lasten und schlech- te Lastverteilung. Vor der Inbetriebnahme des Geräts Kraftsto󰀨system auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss, Schlauchverbindun- gen. Bei Undichtigkeit oder Beschädigung Verbren- nungsmotor nicht starten – Brandgefahr! Gerät vor der Inbetriebnahme durch Fachhändler instand set- zen lassen. Vor dem Gebrauch des Geräts sind defekte sowie alle anderen abgenutzten und beschädigten Teile zu ersetzen. Unleserliche oder beschädigte Gefahren und Warnhinweise am Gerät sind zu erneuern. Am Mähwerk muss stets der angeschraubte Aus- wurfstutzen (Auswurfkanal am Mähwerk) ordnungs- gemäß montiert sein. Er darf nicht beschädigt sein und ist bei Bedarf von einem Fachmann zu ersetzen. Die Funktion der Bremse ist vor jeder Inbetriebnahme zu prüfen. Vor jeder Inbetriebnahme ist zu kontrollie- ren,

• ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Messerkupplung, Messerbremse, Befestigungsbolzen, Mähwerks- gehäuse) in einwandfreiem Zustand benden. Ins- besondere ist auf sicheren Sitz, Beschädigungen sowie Verschleiß zu achten.

• ob der Tankdeckel fest aufgeschraubt ist.

• ob der Tank und kraftsto󰀨führende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.

• ob die Sicherheitseinrichtungen in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.

• ob Bereifung (Luftdruck, Schäden, Abnutzung) und Rahmen in einwandfreiem Zustand sind. Schraub- verbindungen sind auf festen Sitz zu prüfen. Ins- besondere sind alle Wartungsarbeiten durchzu- führen, die im Wartungsplan unter der Rubrik „Vor jeder Inbetriebnahme“ angeführt sind. Bei Bedarf einen Fachhändler aufsuchen.www.scheppach.com

• Säubern Sie den Tankverschluss und die Umge- bung.

• Überprüfen Sie den Tank und die Kraftsto󰀪eitun- gen auf Undichtigkeiten.

• Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz. m WARNUNG Verwenden Sie immer nur einen Sicherheitsben- zinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Entfernen Sie jegliche Öl- oder Benzinreste Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abküh- len. Motor starten mit E-Start (Abb. 21 - 24)

• Den Motorölstand kontrollieren. Siehe Abschnitt Ölstandskontrolle.

• Fangsack (15) einhängen.

• Brems- Kupplungspedal (8) durchtreten und Fest- stellbremse (6) aktivieren.

• Mähwerk (5) muss ausgeschaltet sein.

• Gewünschte Schnitthöhe (2) einstellen

• Ganghebel (12) auf Neutral „N“ stellen

• Gashebel (11) bei kälteren Temperaturen auf Po- sition „Choke“, bei wärmeren Temperaturen oder warmen Motor auf Vollgas „Hase“ stellen.

• Zündschlüssel (10) auf „Start“ drehen bis Motor an- springt, danach auf Position „On“ lassen.

• Gashebel (11) von Position „Choke oder Hase“ auf eine niedrige Drehzahl “Schildkröte“ zurückneh- men. Motor starten mit Seilzug (Abb. 22 - 24, 28)

• Den Motorölstand kontrollieren. Siehe Abschnitt Ölstandskontrolle.

• Fangkorb (15) einhängen.

• Bremspedal (8) durchtreten und Feststellbremse (6) aktivieren.

• Mähwerk (5) muss ausgeschaltet sein.

• Gewünschte Schnitthöhe (2) einstellen

• Ganghebel (12)auf Neutral „N“ stellen

• Gashebel (11) bei kälteren Temperaturen auf Po- sition „Choke“, bei wärmeren Temperaturen oder warmen Motor auf Vollgas „Hase“ stellen.

• Zündschlüssel (10) auf „ON“ drehen

• Sitz aufklappen und am Seilzug ziehen (Abb. 28)

• Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederho- len.

• Den Startseilzug nicht zurückschleudern lassen.

• Gashebel (11) von Position „Choke oder Hase“ auf eine niedrige Drehzahl “Schildkröte“ zurückneh- men.

8. Benzin au󰀨üllen. (Abb. 19 + 20) Schrauben Sie

den Tankdeckel (19) auf und befüllen sie den Tank mit Benzin (Super / E10). Achten Sie auf die max. Füllmenge und auf die Sicherheitshinweise im Umgang mit Benzin. Verschließen Sie anschlie- ßend die Ö󰀨nung wieder.

9. Verbinden Sie die zwei Batteriekabel (Abb. 15)

10. Klappen Sie die Karosserie wieder nach unten

und schrauben die Knöpfe 12 und 2 wieder an.

11. Ziehen Sie die Sicherungschraube fest. (Abb. 16)

12. Hängen Sie das Startseil ein (Abb. 17)

13. Hängen Sie das Fangkorb ein (Abb. 18)

m Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbe- triebnahme daher unbedingt Öl einfüllen. Ver- wenden Sie hierzu normales Mehrbereichsöl (SAE 30). Der Ölstand im Motor muss vor jedem Mähen überprüft werden. Ebenfalls muss Benzin eingefüllt werden, da auch dieses nicht im Auslieferzustand enthalten ist. m WARNUNG Jedes mal wenn Sie irgendwelche Einstell- und/ oder Reparaturarbeiten an Ihrem Rasenmäher vornehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht. Stellen Sie vor jeder Einstell-, Wartungs- und Re- paraturarbeit den Motor ab und ziehen Sie den Zündschlüssel ab. Tanken Abb. 19 + 20 m Verletzungsgefahr! Benzin ist explosiv!

• Motor ausschalten und abkühlen lassen!

• Schutzhandschuhe tragen!

• Haut- und Augenkontakt vermeiden!

• Unbedingt Abschnitt „Sicherheitsanweisung, Um- gang mit Benzin“ beachten.

• Betanken Sie das Gerät nur im Freien oder in aus- reichend belüfteten Räumen.

• Klappen Sie den Sitz um.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebs- störungen.

• Ö󰀨nen Sie den Tankdeckel (19) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.

• Füllen Sie das Benzin vorsichtig bis zur Unterkante des Einfüllstutzens ein.

• Verschließen Sie den Tankdeckel (19) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.www.scheppach.com

Anfahren ohne Mähwerk (Abb. 23 - 25)

• Bei niedriger Drehzahl „Schildkröte“ Bremspedal (8) ganz durchtreten, Feststellbremse (6) entriegelt sich.

• Gewünschten Gang einlegen.

• Bremspedal (8) langsam loslassen damit sich der Rasenmäher in Bewegung setzt.

• Gashebel (11) in Richtung „Hase“ um Gas zu ge- ben.

• Achtung! Gangwechsel nur im Stillstand vorneh- men. Anfahren mit Mähwerk (Abb. 23 - 27)

• Bei niedriger Drehzahl „Schildkröte“ Bremspedal (8) ganz durchtreten, Feststellbremse (6) entriegelt sich.

• Mähwerk Schalthebel (5) langsam nach links und vorne schieben und wenn Mähwerk eingekuppelt ist nach recht schieben bis es einrastet. (Abb. 26)

• Gewünschten Gang einlegen.

• Bremspedal (8) langsam loslassen damit sich der Rasenmäher in Bewegung setzt.

• Gashebel (11) in Richtung „Hase“ um Gas zu ge- ben.

• Achtung! Gangwechsel nur im Stillstand vorneh- men. Rasenmäher abschalten: (Abb. 21 - 26)

• Treten Sie das Bremspedal (8) durch und aktivie- ren Sie die Feststellbremse (6) durch herziehen des Hebels.

• Schalten Sie das Mähwerk aus indem Sie den He- bel (5) nach rechts und hinten ziehen

• Stellen Sie den Gashebel (11) auf Standgas „Schildkröte“

• Drehen Sie den Zündschlüssel (10) auf die Position “Stop“.

• Ziehen Sie den Zündschlüssel (10) beim verlassen des Rasenmähers immer ab. Einstellen der Schnitthöhe (Abb. 27) m Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Mähwerk vorgenommen werden. Hinweise zum richtigen Mähen Arbeiten an Hanglagen: Abhänge sind eine der Hauptursachen für Unfälle, bei denen die Kontrolle über den Aufsitzmäher ver- loren geht und das Gerät umkippt, was schwere oder sogar tödliche Verletzungen verursachen kann. Es gibt keinen „sicheren“ Hang. Das Fahren auf gras- bewachsenen Hängen erfordert besondere Aufmerk- samkeit. Aus Sicherheitsgründen darf das Gerät nicht an Hän- gen mit einer Steigung über 10° (17,6 %) eingesetzt werden. Verletzungsgefahr! 10° Hangneigung entsprechen einem vertikalen An- stieg von 17,6 cm bei 100 cm horizontaler Länge. Anfahren oder Anhalten in einem Gefälle ist zu ver- meiden. Das Gerät nicht an Stellen wie Abhängen oder Grä- ben verwenden, an denen es umkippen oder abrut- schen kann. Die Gefahr des Umkippens oder Abruts- chens wird größer, wenn der Untergrund locker oder feucht ist. Abhänge sind in Längsrichtung zu befahren. Bei Querfahrten besteht erhöhte Kippgefahr. Bei Fahrten an Abhängen sollten keine abrupten Ge- schwindigkeits- oder Richtungsänderungen vorge- nommen werden. Das Arbeiten in derartigen Situationen erfordert eine vorsichtige, ruhige und gleichmäßige Bedienung des Aufsitzmähers. Richtungsänderungen an Hanglagen sind zu vermei- den. Wenden Sie nur dann an Abhängen, wenn dies unvermeidlich ist; wenn möglich, fahren Sie langsam und in weitem Bogen in Abwärtsrichtung. Kein nasses Gras mähen, besonders nicht an Ab- hängen, da sich auf nassem Gras die Bodenhaftung verringert. Der Aufsitzmäher könnte abrutschen und deshalb vom Benutzer nicht mehr kontrolliert werden. Beim Befahren von Hängen darf das Getriebe nicht mittels Getriebefreilauf entriegelt werden. Bei der Bedienung von Anbaugeräten an Abhängen ist besondere Vorsicht geboten (geänderte Gewichts- verteilung am Gerät). Wenn die Räder durchdrehen sollten oder wenn das Fahrzeug beim Befahren eines Gefälles in Aufwärts- richtung stecken bleibt, ist das Mähmesser bzw. das Anbaugerät auszukuppeln. Danach ist der Hang in langsamer Abwärtsfahrt und gerader Richtung zu verlassen. Versuchen Sie niemals, den Aufsitzmäher durch Ab- stützen mit dem Fuß auf dem Erdboden zu stabilisie- ren. Das Gewicht des Grasfangkorbs erhöht die Kippge- fahr, insbesondere wenn er gefüllt ist.www.scheppach.com

Den Grasfangkorb niemals auf einer schiefen Ebene entleeren oder anheben. Anhalten und Abstellen: Der Aufsitzmäher sollte nur auf einer ebenen Fläche abgestellt werden. Vergewissern Sie sich, dass der Aufsitzmäher voll- kommen zum Stillstand gekommen ist, bevor Sie ab- steigen. Achten Sie auf den Nachlauf des Schneidwerkzeu- ges, der bis zum Stillstand einige Sekunden beträgt. Vor dem Verlassen des Fahrersitzes das Mähmesser oder den Antrieb zu den Anbaugeräten auskuppeln, das Mähwerk und alle Anbaugeräte absenken, alle Steuerhebel in ihre Neutralstellungen schieben, die Feststellbremse einlegen, den Verbrennungsmotor abstellen und den Zündschlüssel abziehen. Zündschlüssel so aufbewahren, dass nur befugte Personen Zugri󰀨 haben. Hinweise zum Mähen:

• Achten Sie auf feste Gegenstände. Der Rasen- mäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

• Ein heißer Motor, Auspu󰀨 oder Antrieb kann Ver- brennungen verursachen. Also nicht berühren.

• Mähen Sie nur bei ausreichenden Lichtverhältnis- sen.

• Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkörper ge- fahren sind oder wenn das Gerät stärker als normal vibriert.

• Machen Sie keine Einstellungsänderungen oder Reparaturen ohne den Motor vorher abzustellen. Ziehen Sie den Zündkerzenstecker (Abb. 33).

• Auf oder in der Nähe einer Straße achten Sie auf den Straßenverkehr. Halten Sie den Grasauswurf von der Straße fern.

• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist.

• Vor einer Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

• In dichtem, hohen Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer.

• Vor dem Entfernen von Gras oder sonstigen Ver- stopfungen, stellen Sie den Motor ab und lösen Sie das Zündkabel.

• Entfernen Sie niemals Teile, die der Sicherheit die- nen.

• Füllen Sie niemals Benzin ein, wenn der Motor noch heiß ist oder läuft Das Mähen Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Abla- gerungen erschweren den Startvorgang, beeinträch- tigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu le- gen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasen- länge. Führen Sie mehrere Durchgänge aus, so dass maximal 4 cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durchge- führt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiter dreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befes- tigt, in gutem Zustand und gut geschli󰀨en ist. Schlei- fen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung bendliche Messer auf einen Gegenstand schlägt, den Rasenmäher an- halten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses be- schädigt ist muss es ausgewechselt werden. Fangkorb (15) entleeren im Sitzen (Abb. 36):

• Fahren Sie an den Platz wo Sie den Fangkorb ent- leeren wollen.

• Drücken Sie das Bremspedal (8) durch.

• Schalten Sie das Mähwerk (5) ab.

• Heben Sie am Gri󰀨 den Fangkorb (15) an, damit sich dieser entleert.

• Senken Sie den Fangkorb (15) wieder ab Fangkorb (15) zum entleeren aushängen (Abb. 37):

• Drücken Sie das Bremspedal (8) durch und aktivie- ren Sie die Feststellbremse (6).

• Schalten Sie das Mähwerk (5) ab.

• Stellen Sie den Ganghebel (12) auf Neutral“N“

• Hängen Sie den Fangkorb (15) aus und entleeren diesen.

• Hängen Sie den Fangkorb (15) wieder ein. Nach dem Mähen

• Den Motor immer zuerst abkühlen lassen, bevor man den Rasenmäher in einem geschlossenen Raum abstellt.www.scheppach.com

• Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Keine anderen Gegenstände auf dem Mäher ablagern.

• Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.

• Entleeren Sie den Fangkorb (15) vor dem erneuten Gebrauch.

• Ziehen Sie den Zündschlüssel ab

• Achten Sie darauf, dass der Mäher nicht neben ei- ner Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.

• Es dürfen nur Originalteile oder solche vom Her- steller genehmigte Teile bei Reparaturen verwen- det werden (siehe Adresse der Garantieurkunde).

• Bei längerem Nichtgebrauch des Mähers, den Ben- zintank mit einer Benzinabsaugpumpe entleeren.

• Ölen und Warten Sie das Gerät

9. Wartung und Reinigung

Wartung und Reparaturen Vor dem Beginn von Reinigungs-, Einstell-, Repara- tur- und Wartungsarbeiten das Gerät auf festem, ebe- nem Boden abstellen, die Feststellbremse einlegen, den Verbrennungsmotor abstellen und abkühlen las- sen sowie den Zündschlüssel abziehen. Vor Arbeiten im Bereich von Verbrennungsmotor, Auspu󰀨krümmer und Schalldämpfer Gerät ausküh- len lassen – insbesondere betri󰀨t dies auch alle Wartungsarbeiten am Mähwerk. Es können Tempe- raturen von 80° C und mehr erreicht werden. Verbrennungsgefahr! Der direkte Kontakt mit Motoröl kann gefährlich sein, außerdem darf Motoröl nicht verschüttet werden. Reinigung: Nach dem Betrieb müssen der gesamte Aufsitzmä- her und die Anbaugeräte gereinigt werden. Insbe- sondere sind alle Grasreste zu entfernen, weil die in Grasresten enthaltene Feuchtigkeit auf Dauer zu Schäden führt. SCHEPPACH empehlt, keinen Hochdruckreiniger zu verwenden. Reinigen das Gerät wie folgt mit Wasser.

• Schlauch-Anschluss-Stück auf den Wasseran- schluss (4) des Mäher aufsetzen und den Wasser- hahn ö󰀨nen.

• Mäher starten und nach ca. 30 sek. den Mäher ausschalten. Der rotierende Messerbalken schleu- dert das Wasser an die Unterseite des Mähers und reinigt somit diese.

• Wasserhahn schließen und Schlauch-Anschluss- Stück abziehen.

• Oberseite mit einem Lappen reinigen (keine schar- fen Gegenstände verwenden). Hinweis: Am leichtesten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Gras- reste und Schmutz können zu einer Beeinträchtigung des Mähbetriebes führen. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfer- nen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasser- strahl oder Hochdruckreiniger. Der Motor soll trocken bleiben. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden. Für Reinigungsarbeiten (z. B. am Rahmen des Auf- sitzmähers) niemals nahe an eine Kante oder einen Graben fahren. Um Brandgefahr zu vermeiden, halten Sie Verbren- nungsmotor, Kühlrippen, Batteriefach, den Bereich um Tank und Auspu󰀨 frei von Gras, Blättern oder austretendem Öl (Fett). Reinigen Sie stets den Fangkorb. Wartungsarbeiten: Es dürfen nur Wartungsarbeiten durchgeführt wer- den, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kennt- nisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. Wir empfehlen: Wartungsarbeiten und Reparaturen nur vom Fachhändler durchführen zu lassen. Verwenden Sie nur Werkzeuge, Zubehöre oder An- baugeräte, welche von SCHEPPACH für dieses Ge- rät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personen- schäden oder Schäden am Gerät bestehen. Bei Fra- gen sollten Sie sich an einen Fachhändler wenden. SCHEPPACH Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers ab- gestimmt. Der Aufsitzmäher und alle Anbaugeräte sollten ein- mal im Jahr vom Fachhändler überprüft werden. Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder zu erset- zen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Auf- kleber erhält.www.scheppach.com

m WARNUNG Arbeiten Sie nie bei laufendem Motor an stromfüh- renden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pegearbeiten den Zündkerzenstecker von der Zündkerze ab. Füh- ren Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanlei- tung nicht beschrieben werden, sollten nur bei einer autorisierten Fachwerkstatt durchgeführt werden. Radachsen und Radnaben Sollten einmal pro Saison gereinigt und leicht einge- fettet werden. Messer Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, aus- wuchten und montieren. Um ein optimales Arbeitser- gebnis zu erzielen, wird empfohlen das Messer ein- mal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb. 39 + 40) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Tragen Sie beim Messerwechsel Handschuhe um Schnittverletzungen zu vermeiden. Niemals ein anderes Messer einbauen.

• Ziehen Sie den Zündschlüssel ab.

• Entfernen Sie die Schraube (C), um das Messer (E) zu ersetzen.

• Setzen Sie wieder alles so ein wie in Abb. 39. Be- festigen Sie die Schraube ordnungsgemäß. Befes- tigungsdrehkraft beträgt 65Nm. Ersetzen Sie auch die Schraube C und Scheibe D, wenn Sie das Mes- ser ersetzen. Ölstandskontrolle m Achtung! Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30 verwenden. Kontrolle des Ölstandes (Abb. 14):

• Rasenmäher auf eine ebene, gerade Fläche stel- len.

• Zündschlüssel (10) abziehen

• Knöpfe 12 und 2 abschrauben

• Kippsicherung entfernen (Abb. 16)

• Karosserie hochklappen (Abb. 2)

• Den Ölmessstab (21) durch Linksdrehung ab- schrauben und Messstab abwischen.

• Messstab wieder bis zum Anschlag in den Einfüll- stutzen einschrauben.

• Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen max und min des Ölmessstabes (21) be- nden. Aus Sicherheitsgründen sind kraftsto󰀨führende Bau- teile (Kraftsto󰀪eitung, Kraftsto󰀨hahn, Kraftsto󰀨tank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen Bevor mit Arbeiten an oder in der Nähe von elektri- schen Komponenten begonnen wird, muss das Mi- nuskabel (–) an der Batterie abgeklemmt werden. Das Gerät ist mit zahlreichen Sicherheitseinrichtun- gen ausgestattet. Diese Vorrichtungen dürfen nicht entfernt oder modiziert (überbrückt usw.) werden und müssen in regelmäßigen Abständen überprüft werden. Arbeiten an den Sicherheitsvorrichtungen dürfen nur von einem Fachmann ausgeführt werden. Halten Sie alle Muttern, Bolzen und Schrauben, be- sonders die Messerbefestigungsschraube, fest ange- zogen, damit sich das Gerät in einem sicheren Be- triebszustand bendet. Abgenutzte oder beschädigte Teile sind aus Sicher- heitsgründen sofort auszutauschen. Prüfen Sie regelmäßig die Grasfangeinrichtung (z. B. Grasfangkorb, Auswurfkanal) auf Verschleiß, Be- schädigung oder Verlust der Funktionsfähigkeit. Arbeiten unter der Maschine erfordern besondere Vorsicht aufgrund des Gewichts des Aufsitzmähers. Wenden Sie sich deshalb an Ihren Fachhändler, Kontrollieren Sie die sichere Befestigung der Vorder- und Hinterräder. Halten Sie den Aufsitzmäher und die Anbaugeräte stets in einwandfreiem Betriebszustand; alle Sicher- heitseinrichtungen müssen vorhanden und in ein- wandfreiem Betriebszustand sein. Auf korrekten Luftdruck in den Reifen achten. Der Luftdruck, der in der Gebrauchsanleitung angegeben ist, darf nicht überschritten werden. Arbeiten an der Schneideinheit nur mit dicken Ar- beitshandschuhen und unter äußerster Vorsicht vor- nehmen. Die Funktion der Bremse regelmäßig in kurzen Ab- ständen überprüfen und nötigenfalls die erforderli- chen Einstellungen bzw. Wartungsarbeiten von ei- nem Fachmann durchführen lassen.www.scheppach.com

Sicherung ersetzten (Abb. 34)

• Der Elektrostart ist mit einer 10A Sicherung abge- sichert.

• Niemals eine andere Sicherung verwenden oder die Sicherung überbrücken. Batterie laden (Abb. 29) Die Batterie wird beim Betrieb aufgeladen. Allerdings kann es durch häuges Starten notwendig sein die Batterie mit dem mitgelieferten Ladegerät (f) zu la- den:

• Stecken Sie den Stecker in die Ladebuchse (7) und das Ladegerät (f) in eine Steckdose. 230V50Hz

• Laden Sie die Batterie min. 5 Stunden auf. Batterie laden mit Autoladegerät (Abb. 30 + 31)

• Sie können die Batterie auch mit dem mitgeliefer- tem Ladekabel (m) an einem Handelsüblichem Au- toladegerät für 12V Bleiakkus auaden.

• Stecken Sie hierfür die Batterie aus (Abb. 15).

• Stecke Sie das mitgelieferte Ladekabel (m) an der Batterie an und Verbinden Sie das schwarze Kabel mit dem -Pol und das rote Kabel mit dem +Pol des Ladegerätes (Abb. 30 + 31). Achtung! Vertauschen Sie niemals + und - Pol. Rasenmäher immer mit voll geladener Batterie la- gern. Reifendruck: Kontrollieren Sie vor dem Start den Reifendruck! Der korrekte Reifendruck beträgt 1,8 bar an den Vor- derräder und 1,3 bar an den Hinterräder. Wichtig: Bei zu niedrigem Reifendruck erhöht sich das Risiko für das Beschädigen von Ventilen und so- mit auch von den Schläuchen. Reparatur Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefähr- dende Teile vor anderen Personen und Kindern un- zugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet die durch unsachgemäße Repa- raturen oder durch Nichtverwendung von Originaler- satzteilen verursacht werden. Beauftragen sie einen Kundendienst oder einen au- torisierten Fachmann. Entsprechendes gilt auch für Zubehörteile. Ölwechsel (Abb. 32)

• Der Motorölwechsel sollte jährlich vor Saisonbe- ginn bei betriebswarmen und ausgeschaltetem Motor durchgeführt werden.

• Nur Motoröl (SAE 30) verwenden.

• Rasenmäher auf eine ebene, gerade Fläche stel- len.

• Zündschlüssel (10) abziehen

• Knöpfe 12 und 2 abschrauben

• Kippsicherungs entfernen (Abb.16)

• Karrosserie hochklappen (Abb. 2)

• Den Ölmessstab (21) durch Linksdrehung ab- schrauben

• Mit der mitgelieferten Spritze (g) und Schlauch Mo- toröl durch den Einfüllstutzen absaugen.

• Frisches Motoröl au󰀨üllen und Ölstand kontrollie- ren Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden. Wartung des Luftlters (Abb. 35 + 36) Verschmutzte Luftlter (20) verringern die Motorleis- tung durch zu geringe Luftzufuhr zum Vergaser. Re- gelmäßige Kontrolle ist daher unerlässlich. Der Luftlter sollte alle 25 Betriebsstunden kontrol- liert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftlter öfters zu überprüfen.

• Karosserie wie bei Ölwechsel beschrieben hoch- klappen.

• Auswurfkanal ausklappen. (Abb. 35)

• Nehmen Sie die Luftlterabdeckung (Abb. 36) ab und entfernen Sie die Luftlter (A und B).

• Schwammlter (B) mit Wasser auswaschen und komplett trocknen lassen.

• Papierlter (A) nur mit Druckluft oder durch Aus- klopfen reinigen. Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Papierlter nur mit Druckluft oder durch Ausklopfen reinigen. Wartung der Zündkerze (Abb. 33) Überprüfen Sie die Zündkerze erstmals nach 10 Be- triebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden war- ten. Ziehen Sie den Zündkerzenstecker mit einer Dreh- bewegung ab. Entfernen Sie die Zündkerze (23) mit einem Zündkerzenschlüssel. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030“) ein. Bringen Sie die Zündkerze (23) wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen.www.scheppach.com

Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beach- ten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Anga- ben gemacht werden:

• Artikelnummer des Gerätes Ersatzteile / Zubehör Rasenmähermesser - Artikel-Nr.: 7911200616 Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsmäßigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Zündkerze, Luftlter, Benzinlter, Messer, Keilriemen, Batterie, Sicherung, Reifen

• nicht zwingend im Lieferumfang enthalten!

Lagerung bei längeren Betriebspausen Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstel- len. Den Aufsitzmäher mit entleertem Tank und den Kraft- sto󰀨vorrat in einem abschließbaren und gut durchlüf- teten Raum aufbewahren. Bewahren Sie das Gerät niemals mit Benzin im Kraft- sto󰀨tank innerhalb eines Gebäudes auf, in dem mög- licherweise Benzindämpfe mit o󰀨enem Feuer oder Funken in Berührung kommen können. Falls der Tank zu entleeren ist (z. B. Stilllegung vor der Winterpau- se), sollte das Entleeren des Kraftsto󰀨tanks nur im Freien erfolgen (Tank z. B. durch Laufenlassen des Verbrennungsmotors im Freien entleeren). Das Gerät im betriebssicheren Zustand lagern. Der Zündschlüssel muss immer abgezogen und si- cher aufbewahrt werden, um eine unbefugte oder unsachgemäße Benutzung durch Kinder und andere Personen zu verhindern. Aufsitzmäher vor der Lagerung (z. B. Winterpause) gründlich reinigen. Trockene Grasreste und Blätter in der Nähe des Schalldämpfers können sich entzün- den. Entzündungsgefahr! Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken. Vor der Einlagerung alle notwendigen Wartungsar- beiten durchführen. Wenn der Aufsitzmäher für längere Zeit außer Be- trieb genommen wird, sind die Batteriekabel abzu- klemmen. SCHEPPACH empehlt, die Batterie aus- zubauen und voll geladen in einem trockenen und verschlossenen Raum einzulagern. Stellen Sie sicher, dass Batterien vor unbefugter Be- nutzung (z. B. durch Kinder) geschützt sind. Laden Sie die Batterie während des Winters 1-2 Mal auf, um sicherzustellen, dass sie die volle Ladekapazität beibehält. Falsche Lagerung kann die Batterie schädigen und ist von der Garantie ausgeschlossen. Transport Transport des Aufsitzmähers Der Aufsitzmäher kann durch sein Eigengewicht schwere Quetschverletzungen verursachen. Beim Auf- und Abladen des Aufsitzmähers beim Transport in einem Fahrzeug oder Anhänger ist mit besonderer Vorsicht vorzugehen. Dieser Aufsitzmäher darf nicht abgeschleppt werden. Für den Transport auf ö󰀨entlichen Verkehrswegen muss ein geeignetes Fahrzeug oder ein geeigneter Anhänger verwendet werden. Aufsitzmäher beim Transport auf einer Ladeäche sicher befestigen. Immer Feststellbremse einlegen. Vor dem Transport den Antrieb zum Mähmesser bzw. zu den Anbaugeräten auskuppeln. Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die La- dungssicherheit und den Transport von Gegenstän- den auf Ladeächen betri󰀨t. Gerät, insbesondere Verbrennungsmotor und Schall- dämpfer, nach dem Verladen und vor dem weiteren Transport vollständig auskühlen lassen. Die Lade- äche und der Bereich um Schalldämpfer und Ver- brennungsmotor sind während des Transports frei von brennbaren Materialien wie Stroh, Blättern oder trockenen Grasresten zu halten. Immer Zündschlüssel abziehenwww.scheppach.com

Hinweise zum Batteriegesetz (BattG) Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer ge- trennten Erfassung bzw. Entsorgung zu- zuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.

• Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.

• Altbatterien können Schadsto󰀨e oder Schwerme- talle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wich- tigen Güter bei.

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

• Benden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so steht dies für Folgendes: - Hg: Batterie enthält mehr als 0,0005 % Queck- silber - Cd: Batterie enthält mehr als 0,002 % Cadmium - Pb: Batterie enthält mehr als 0,004 % Blei

• Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Batterien und Akkus - Rücknahmestellen des gemeinsamen Rücknah- mesystems für Geräte-Altbatterien - Rücknahmestelle des Herstellers (falls nicht Mit- glied des gemeinsamen Rücknahmesystems)

• Diese Aussagen sind nur gültig für Akkus und Bat- terien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtli- nie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichen- de Bestimmungen für die Entsorgung von Akkus und Batterien gelten. Akku vor der Entsorgung des Geräts ausbauen

• Der integrierte Akku muss vor der Entsorgung des Geräts ausgebaut und gesondert umweltgerecht entsorgt werden.

• Kleben Sie o󰀨ene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiter- führende nationale Vorschriften.

11. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpa- ckungen umweltgerecht ent- sorgen. Hinweise zum Elektro- und Elektronikgerätege- setz (ElektroG) Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- gung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme ver- pichtet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haus- halt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kun- denservice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtli- nie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichen- de Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.www.scheppach.com

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwal- tung. Kraftsto󰀨e und Öle

• Vor der Entsorgung des Geräts müssen der Kraftsto󰀨tank und der Motorölbehälter geleert werden!

• Kraftsto󰀨 und Motoröl gehören nicht in den Hausmüll oder Abuss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Leere Öl- und Kraftsto󰀨behälter müssen umweltgerecht entsorgt werden.

Fehlersuche Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate. m VORSICHT! Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden. m VORSICHT! Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspu󰀨 und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden.www.scheppach.com

Störung Mögliche Ursache Abhilfe Unruhiger Lauf, starkes vibrieren des Gerätes

• Messerbefestigung lose

• Keilriemen beschädigt.

• Auswurfkanal verstopft.

• Messerbefestigung prüfen

• Keilriemen tauschen.

• Auswurfkanal reinigen. Motor läuft nicht

• Falsche Startreihenfolge

• Chokeeinstellung falsch

• Motorbremshebel nicht gedrückt

• Gashebel falsche Stellung

• schlechter Kraftsto󰀨, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte

• Zündkerze verschmutzt, (Kohlerück- stande auf den Elektroden), Elektro- denabstand zu groß

• Die Zündkerze ist nass vom Benzin (abgeso󰀨ener Motor).

• Chokeeinstellung prüfen

• Motorbremshebel drücken

• Bowdenzüge durch Überwurfmutter nach- stellen.

• Kraftsto󰀨tank und Vergaser entleeren. Fri- sches Benzin einfüllen.

• Kerze reinigen, Wärmewert der Kerze kon- trollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen

• Zündkerze trocknen und erneut einsetzen.

• Autorisierten Kundendienst aufsuchen Verbrennungsmotor wird sehr heiß.

• Kühlrippen sind verschmutzt.

• Zu geringer Motorölstand.

• Keilriemen verschlissen.

• Kühlrippen reinigen.

• Füllstand des Motoröls kontrollieren und Motoröl nachfüllen.

• Keilriemen tauschen. Gerät fährt nicht.

• Getriebe ausgekuppelt.

• Keilriemen (Getriebe) ausgehängt.

• Keilriemen (Getriebe) verschlissen oder beschädigt.

• Fehlende Passfeder zwischen Hin- terachse und Hinterrädern.

• Getriebe einkuppeln (Bügel Getriebefreilauf).

• Keilriemen (Getriebe) einhängen.

• Keilriemen (Getriebe) tauschen.

• Passfeder montieren. Motor läuft unruhig

• Luftlter verschmutzt

• Zündkerze verschmutzt

• Zündkerze reinigen Rasen wird gelb, Schnitt unregelmäßig

• Schnitthöhe zu gering

• richtige Höhe einstellen Grasauswurf ist unsauber

• Schnitthöhe zu niedrig

• Zu hohe Fahrgeschwindigkeit

• Fangkorb ausleeren oder Verstopfung lösen

• Auswurfkanal reinigen

• bei trockenem Wetter mähen

• Niedrigeren Gang wählen Mäher startet nicht mit Elektro-Start

• Sicherung durchgebrannt

• Sicherung ersetzten Absinken der Leistung des Motors während des Mähens

• Fahrgeschwindigkeit im Verhältnis zur Schnitthöhe zu hoch

• Fahrgeschwindigkeit vermindern und Schnitthöhe erhöhen Bremsleistung ungenü- gend

• Bremse nicht mehr korrekt einge- stellt

• Fachhändler/Kundendienst kontaktierenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

20. Filtro dell’aria

6. Technische gegevens

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • 89335 Ichenhausen / Germany
