PW504AC - Hochdruckreiniger Vonroc - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Vonroc
Modell	PW504AC
Versorgungsspannung	220-240 V~ 50/60 Hz
Leistungsaufnahme	1400 W
Nenndruck	80 bar
Maximaler Druck	110 bar
Nenndurchfluss	5,5 l/min
Maximaler Durchfluss	6,5 l/min
Maximale Wassertemperatur	50 °C
Gewicht	6,7 kg
Schutzklasse	II (doppelte Isolierung)
Schutzart	IPX5
Schalldruckpegel	74,6 dB(A)
Schallleistungspegel	88,3 dB(A)
Maximaler Schallleistungspegel	92 dB(A)
Vibrationen	2,089 m/s²
Mitgeliefertes Zubehör	Verstellbare Lanze, Turbo-Lanze, Terrassenreiniger, Reinigungsmittelflasche, Reinigungsnadel, Hochdruckschlauch
Düsenfunktionen	Einstellbarer Linien- oder Fächerstrahl
Sicherheitseinrichtungen	Auslösesperre, Thermoschutz, Schalterabschaltung
Wartung	Reinigung des Wasserzulauffilters, Reinigung der Düse mit Nadel
Garantie	Gesetzliche Garantie auf Material- und Verarbeitungsfehler

Häufig gestellte Fragen - PW504AC Vonroc

Wie starte ich den Hochdruckreiniger PW504AC?

Stellen Sie vor dem Start sicher, dass eine geeignete Wasserversorgung (max. 12 bar Druck) vorhanden ist und der Wasserzulauffilter sauber ist. Schließen Sie den Hochdruckschlauch, die Lanze und die Spritzpistole an. Öffnen Sie die Wasserzufuhr, betätigen Sie dann den Abzug, um die Luft zu entlüften. Verriegeln Sie den Abzug, stecken Sie das Gerät ein, schalten Sie den Schalter auf Ein, entriegeln Sie den Abzug und beginnen Sie mit der Arbeit.

Wie verwende ich das Reinigungsmittel mit diesem Gerät?

Verwenden Sie die mitgelieferte Reinigungsmittelflasche. Füllen Sie sie mit flüssigem Reinigungsmittel (kein Wasser hinzufügen). Stecken Sie das Ende des Verteilers in die Spritzpistole, drücken Sie und drehen Sie es im Uhrzeigersinn, um es zu verriegeln. Der Reiniger mischt automatisch Wasser und Reinigungsmittel. Um das Reinigungsmittel zu stoppen, verwenden Sie die Lanze.

Was tun, wenn der Druck zu niedrig ist?

Überprüfen Sie zuerst, ob der Wasserzulauffilter verstopft ist, und reinigen Sie ihn gegebenenfalls. Stellen Sie sicher, dass die Anschlüsse und Schläuche luftdicht sind. Wenn das Problem weiterhin besteht, prüfen Sie, ob die Düse abgenutzt oder verstopft ist. Verwenden Sie die Reinigungsnadel, um die Düse zu reinigen. Wenn die Ventile verschmutzt sind, wenden Sie sich an einen Reparaturdienst.

Wie reinige ich die verstopfte Düse?

Ziehen Sie den Netzstecker. Verwenden Sie die mitgelieferte Reinigungsnadel, um in die Düsenöffnung einzuführen und Schmutz zu entfernen. Sie können die Düse auch abschrauben, um sie gründlicher zu reinigen. Spülen Sie sie mit klarem Wasser, bevor Sie sie wieder anbringen.

Wie lagere ich das Gerät im Winter?

Schützen Sie den Reiniger vor Frost. Entleeren Sie das Wasser vollständig aus dem Gerät und dem Zubehör. Lagern Sie es in einem belüfteten Raum bei einer Temperatur über +5 °C. Stellen Sie sicher, dass sich kein Restwasser in der Pumpe und den Schläuchen befindet.

Welches Zubehör ist im Lieferumfang enthalten?

Die Verpackung enthält: eine verstellbare Lanze, eine Turbo-Lanze, einen Terrassenreiniger (mit Verlängerung), eine Reinigungsmittelflasche, eine Reinigungsnadel, einen Hochdruckschlauch, eine Schlauchhalterung, eine Kabelhalterung und einen Tragegriff.

Wie hoch ist der maximale Wasserversorgungsdruck?

Der Wassereingangsdruck darf 12 bar (1200 kPa) nicht überschreiten. Zu hoher Druck kann das Gerät beschädigen. Verwenden Sie bei Bedarf einen Druckregler.

Was ist bei einem thermischen Überlastschutz zu tun?

Der Thermoschutz schaltet bei Überhitzung ab. Schalten Sie das Gerät aus und lassen Sie es 2 bis 3 Minuten abkühlen. Überprüfen Sie, ob die Spannung den Spezifikationen entspricht und das Verlängerungskabel nicht zu dünn oder zu lang ist. Starten Sie dann neu.

Wie stelle ich die Düse für verschiedene Strahlarten ein?

Mit der verstellbaren Lanze können Sie zwischen einem Linienstrahl und einem Fächerstrahl wechseln. Stellen Sie dazu den Druck ein und drehen Sie den Düsenring. Ein Linienstrahl ist für hartnäckige Flecken stärker, ein Fächerstrahl für große Flächen geeignet. Halten Sie mindestens 30 cm Abstand zu lackierten Oberflächen.

Welche grundlegenden Sicherheitshinweise gibt es?

Richten Sie den Strahl niemals auf Personen, Tiere oder elektrische Geräte. Ziehen Sie den Netzstecker vor Wartungsarbeiten. Verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel (IPX5). Tragen Sie Gehörschutz. Betreiben Sie das Gerät nicht ohne Wasser. Verriegeln Sie den Abzug nach Gebrauch.

BEDIENUNGSANLEITUNG PW504AC Vonroc

DE Übersetzung Der Originalbetriebsanleitung

ACHTUNG: Lesen Sie diese Bedienungsanleitung vor Gebrauch der Maschine.

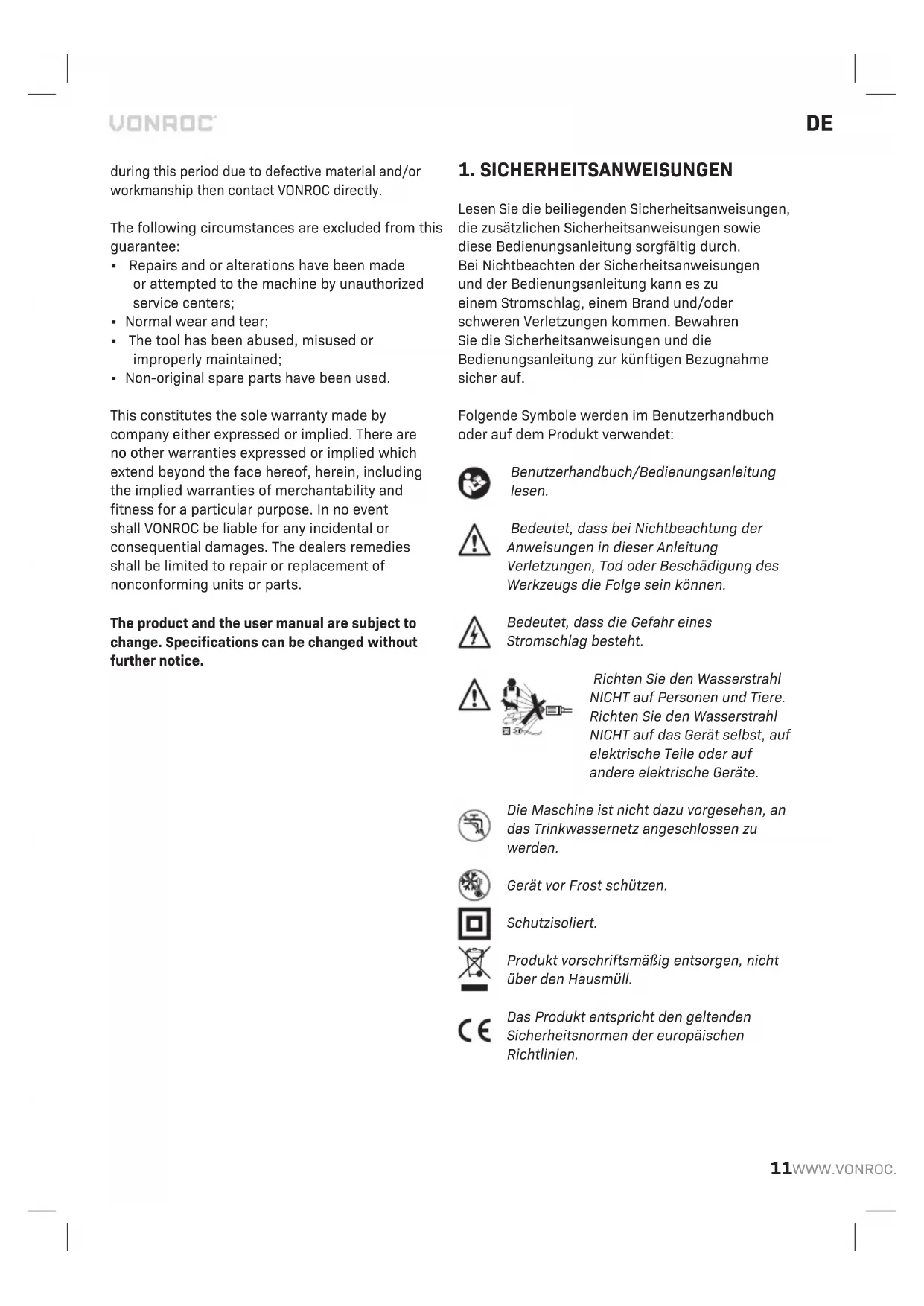

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lessen.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Werkzeugs die Folge sein konnen.

Bedeutet, dass die Gefahr eines Stromschlag besteht.

Richten Sie den Wasserstrahl NICT auf Personen und Tiere. Richten Sie den Wasserstrahl NICT auf das Gerät selbst, auf elektrische Teile oder auf andere elektrische Geräte.

Die Maschine ist nicht dazu vorgesehen, and das Trinkwassernetz angeschlossen zu werden.

Gerat vor Frost schützen.

Schutzisoliert.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

SICHERHEITSWARNUNGEN

Bei der Verwendung von elektrischen Geräten,müssen stets die Sicherheitsrelevanten Bestimmungen Ihres Landes eingehalten werden, um die Gefahr von Feuer, Stromschlag und Verletzungen zu vermeiden. Lesen Sie die folgenden Sicherheitshinweise und auch die beiliegenden Sicherheitshinweise.

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Elektrische Sicherheit

• Prüfen Sie immer, ob ihre Netzspannung mit dem Wert auf dem Typenschild übereinstimmt.
• Beim Austausch alter Kabel und Stecker:
• Werfen Sie alte Kabel oder Stecker(sofortweg, sobald sie durch neue ersetzt wurden. Es ist gefährlich, den Stecker eines losen Kabels in die Steckdose zu stecken.
• Verwendung von Verlängerungskabeln:
• Verwenden Sie nur ein zugelassenes Verlängerungskabel, das für die Leistung des Geräts geeignet ist. Die Kerne mussen einen Durchmesser von mindestens 1,5mm^2 haben. Wenn sich das Verlängerungskabel auf einer Rolle befindet, entrollen Sie es vollständig.
  Alle elektrischen Anschlüsse, z.B. Verlängerungskabel mussen von einem zugelassenen wasserdichten Typ für den Außenbereich und entsprechend gekennzeichnet sein.

Schalten Sie die Maschine in folgenden Fällensofar aus:

• Unterbrechung von Netzstecker oder Netzkabel oder Schäden am Netzstecker.
  Defekter Schalter.
• Rauch oder Geruch nach verbrannte Isolierung.

BESONDERE SICHERHEITSREGELN

Das BETRIEBS- UND WARTUNGSHANDBUCH ist ein wesentlicher Teil des Reinigungsgeräts und sollte an einem sicheren Ort aufbewahrt werden. Wenn Sie den Reiniger verkaufen, sollen das Handbuch an den neuen Eigentümer übergeben werden.

• Vor der Inbetriebnahme ist darauf zu achtenden, dass die Wasserzufuhr correkt erfolgt. Der Betrieb des Reinigers ohne Wasser kann die Dichtungen beschädigen.
• Ziehen Sie den Stecker nicht dadurch ab, dass Sie am Kabelziehen.
• Wenn Sie zuweit von dem zu reinigenden Objekt entfernt sind, daß der Reiniger nicht dadurch bewegt werden, dass Sie am Hochdruckschlauchziehen: verwenden Sie den vorhandenen Griff.
• Bei Versionen ohne TSS-Gerätarf der Reiniger nicht länger als 1-2 Minuten mit geschlossener Pistole betriebenen werden, da dies die Dichtungen beschädigt.
  Schützen Sie den Reiniger im Winter vor Frost.
  Während des Betriebs dürfen die Beluftungsgitter nicht verdeckt werden.
• Der Querschnitt aller verwendeten Verlängerungskabel muss proportional zu ihrer Länge sein, d.h. je länger das Verlängerungskabel ist,esto großer muss der Querschnitt sein; es sind Kabel mit dem Schutzgrad ,IPX5" zu verwenden.
  Positionieren Sie den Reiniger SO NAH MÖGLICH an der Wasserversorgung.
  Die Verpackung ist kein zu recycehn und muss im Einklang mit den geltenden Vorschriften des Aufstellungslandes entsorgt werden.
• Verwenden Sie den Reiniger nur mit Zubehörund Ersatzteilen, die vom Hersteller autorisiert wurden. Die Verwendung von Originalzubehör und -ersatzteilen gewährleistete einen sicheren, störungsfrei Betrieb.
• Der Reiniger muss auf einer sicheren, stabilen Oberfläche verwendet werden.
• Vermeiden Sie unbeabsichtigtes Betätigten des Abzugs. Tragen Sie die Gruppe aus Lanze/Abzug nicht mit der Hand über dem Abzug. Verwenden Sie immer den Verriegelungsmechanismus des Abzugs.
• Stellen Sie sicher, dass die Sicherheitsverriegelung des Abzugs aktiviert wird, wenn Sie nicht mehr mit dem Hochdruckreiniger arbeiten, um unabsichtliches Betätigten zu verhindern.
• Lesen Sie alle Anweisungen, bevor Sie das Gerät verwenden.
• Dieses Gerätarf nicht von Kindernbenutz werden. Kinder müssen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem

Gerät spielten. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen vorgesehen.

Die elektrische Versorgungsanschluss muss von einer qualifizierten Person vorgenommen werden und IEC 60364-1 entsprechen. Die Stromversorgung zu dieserem Gerät soll eine Fehlerstromschutzeinrichtung versorgen, die die Versorgung unterbricht, wenn der Ableitstrom gegen Erde mehr als 30mA beträgt.
Die Maschine ist für den Einsatz bei einer Temperatur über 0 Grad vorgesehen. (Nur für Geräte mit dem Stromkabel H05VV-F).
Vorgehen bei Unfälle (z.B. Kontakt mit Reinigungsmitteln: mit viel sauberem Wasser abspulen) oder technischem Defekt, um gefährliche Situationen zu vermeiden.
- Dieses Gerät ist für den Einsatz mit dem Reinigungsmitteln vorgesehen, die vom Hersteller geliefert oder empfohlen wurden. Die Verwendung anderer Reinigungsmittel oder Chemikalien kann sich negativ auf die Sicherheit der Maschine auswirken.
- Empfehlen Sie dem Bediener, einen Gehorschutz zu,tragen.
- Verwenden Sie die Maschine nicht in Reichweite von Personen, die keine Schutzkleidung tragen.
- Richten Sie den Strahl nicht auf sich selbst oder andere Personen, um Kleidung oder Schuhe zu reinigen.
- Explosionsgefahr: Versprufen Sie keine brennbaren Flüssigkeiten.
- Für die Sicherheit der Maschine ist es wichtig, Hochdruckschläuche, -armaturen und -kupplungen zu verwenden. Verwenden Sie nur Schläuche, Armaturen und Kupplungen, die vom Hersteller empfohlen wurden.
Um die Maschinensicherheit zu gewährleisten, verwenden Sie nur Originalersatzteile vom Hersteller oder vom Hersteller zugelassene Teile.
- Wasser, das durch Rückflussverhinderer geflossen ist, wird als nicht trinkbar angesehen.
Das Gerät muss für seine Reinigung oder Wartung oder beim Wechsel zu einer anderen Funktion von der Stromversorgung getrennt werden, indem Sie den Stecker aus der Steckdoseziehen.

• Halten Sie mindestens 30cm Abstand ein, wenn der Strahl auf lackierte Oberflächen gerichtet wird, um Beschädigungen zu vermeiden.
• Verwenden Sie die Maschine nicht, wenn die Anschlussleitung oder wichtige Teile des Geräts beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschläuche, Spritzpistole.
• Wenn ein Verlängerungskabel verwendet wird, müssen Buchse und Stecker wasserdicht sein.
• Falsche Verlängerungskabel konnen gefährlich sein. Wenn ein Verlängerungskabel verwendet wird, muss es für den Außeneinsatz geeignet sein und die Verbindung muss trocken und über dem Boden gehalten werden. Es wird empfohlen, hierzu eine Kabelrolle zu verwenden, die die Buchse mindestens 60mm über dem Boden hält.
  Um eine Gefährung durch eine unbeabsichtigte Zurücksetzung der Thermosicherung zu vermeiden, damit these Gerät nicht durch eine externe Schaltvorrichtung versorgt werden, wie beispielsweise durch einen Timer, oder mit einer Schaltung verbunden werden, die regelmäß ein- und ausgeschaltet wird.
  Um die Maschinensicherheit zu gewährleisten, verwenden Sieitte nur Originalersatzteile vom Hersteller (einschließlich der Duse) oder vom Hersteller zugelassene Teile. Verwenden Sie das Gerät erst wieder, wenn Sie beschadigte Teile ausgetauscht haben.
• Seien Sie auf einen kräftigen Rückschlag durch die Sprühanordnung beim Offnen der PistoleVBorbereitet und halten Sie die Pistole thereof gut mit den Handen fest.
  Um Verletzungsgefahren zu reduzieren, ist bei Verwendung des Geräts in der Nähve von Kindern besondere Vorsicht nötig. Der Hochdruckreinigerarf nicht von Kindern und ungebühten Personen verwendet werden.
• Informieren Sie sich, wie die Maschine schnell angehalten und der Druck schnell abgelassen wird. Informieren Sie sich gründlich über die Funktion der Steuerelemente.
• Bleiben Sie aufmerksam und achten Sie genau auf, was Sie tun.
• Betreiben Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Alkohol oder Medikamenten stehen.
• Im Arbeitsbereich dürfen sich keine Personen aufhalten.

Lehnen Sie sich nicht zuweit nach vorne und stellen Sie sich nicht auf einen instabilen Untergrund. Achten Sie jederzeit für festen Stand und Ihr Gleichgewicht.
- Beachten Sie die im Handbuch beschriebenen Wartungsanweisungen.
- Dieses Gerät muss geerdet werden. Bei Ausfallen oder Pannen bietet die Erdung den Weg des geringsten Widerstandes für den elektrischen Strom, und reduziert so das Risiko eines Stromschlags. Der Stecker muss in eine passende, Steckdose gesteckt werden, die ordnungsgemäß installiert und entsprechend den gültigen Vorschriften und Gesetzen geerdet ist. Die Nennspannung (V/Hz) des Geräts muss der örtlichen Energieversorgungsspannung entsprechen.
- Wenden Sie sich an einen qualifizierten Elektriker oder Servicemitarbeiter, wenn Sie sich nicht sicher sind, ob die Steckdose ordnungsgemäß geerdet ist. Nehmen Sie keine Änderungen an dem mit der Maschine gefelieferten Stecker vor. Wenn er nicht in die Steckdose passst, sollen den Sie von einem qualifizierten Elektriker eine passende Steckdose installieren dazu. Verwenden Sie für diese Gerät keinerlei Adapter.
- Verwenden Sie nur Verlängerungskabel, die für die Verwendung im Freien bestimmt sind und über eine wasserfeste Buchse verfügen. Solche Verlängerungskabel sind wie folgt gekennzeichnet: „Für den Einsatz im Freien geeignet; bei Nichtverwendung trocken lagern." Verwenden Sie nur Verlängerungskabel, die eine elektrische Leistung haben, die mindestens so groß ist wie diejenige des Geräts. Verwenden Sie keine beschädigten Verlängerungskabel. Untersuchen Sie Verlängerungskabel vor der Verwendung und tauschen Sie sie bei Beschädigung aus. Falsche Verlängerungskabel konnen gefährlich sein. Verwenden Sie Verlängerungskabel nur für den vorgesehenen Zweck und ziehen Sie nicht daran, um Kabel voininander zu trennen. Halten Sie das Kabel von Hitze und scharfen Kanten fern. Trennen Sie immer erst das Verlängerungskabel von der Steckdose, bevor Sie das Gerät vom Verlängerungskabel trennen.
Um das Risiko eines Stromschlags zuverhindern,arf das Gerät bei Regen oder Gewitter weder gestartet noch betrieben

werden. Halten Sie alle Anschlüsse trocken und vom Boden entfernt. Berühren Sie den Stecker nicht mit feuchten Handen. Es ist streng verboten, Wasser in die Maschine laufen zu halten.

• Wenn die Maschine in Betrieb ist, sorgen Sierette für eine konstante Wasserversorgung. Ohne durchlaufendes Wasser werden die Dichtringe der Maschine beschädigt.
  Das Strahlrohr muss ein bis zwei Minuten nach dem Start der Maschine betätigter werden. Andernfalls erreicht die Temperatur des zirkulierenden Wassers in der Maschine schnell einen kritischen Punkt, wodurch die Dichtringe im Gerät beschädigt werden.
• Starten und betreiben Sie das Gerät an nicht extrem kalten Orten, damit weder Wasser noch Geräteile einfrieren können.
• These Maschine wurde nur für den Einsatz von Reinigungswasser konzipiert, verwenden Sie dazu keine atzenden Chemikalien.
• Verwenden Sie nur Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden.
• Der Hochdruckstrahl kann bei falscher Handhabung gefährlich sein. Der Strahlarf nicht auf Personen, Tiere, unter Spannung stehende elektrische Ausrüstung oder das Gerät selbst gerichtet werden. Druckreiniger sollenn nicht auf Reifenwände gerichtet werden, da sie dadurch beschädigt werden können.
• Richten Sie den Strahl nicht auf sich selbst oder andere Personen, um Kleidung oder Schuhe zu reinigen.
• Trennen Sie die Stromversorgung, bevordurch den Benutzer Wartungsarbeitenvorgenommen werden.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Stelle ausgetaucht werden, um Gefährdungen zu vermeiden.
• Verwenden Sie die Maschine nicht, wenn die Anschlussleitung oder wichtige Teile beschädigt sind, z.B. Sicherheitsvorrichtungen, Hochdruckschläuche, Spritzpistole.
• Seien Sie auf den RückstoßVBoreitet, der beim Einsatzlen des Geräts durch den Wasserstrahl verursacht wird.
• Wenn das Gerät bewegt oder installiert wird, muss es gerade stehen. Ziehen Sie das Gerät an seinem Griff, um es zu bewegen.
  Schlieben Sie die Wasserversorgung an.

Die Geräte sind nicht für den Anschluss an Trinkwasserleitungen vorgesehen. Schlieben Sie das Gerät an die Wasserversorgung an. (Daskann z.B. ein Wasserbehälter sein.)

• Verwenden Sie keine beschädigten Rohre. Wenn Sie das Gerät mit einer Trinkwasserleitung verbinden wollen, müssen Sie in der Wasserleitung einen Rückflussverhinderer installieren, damit kein Schmutzwasser darüber in das Trinkwassernet fließen kann. Der Rückflussverhinderer muss EN 60335-2-79 ANNEX AA entsprechen.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Der Hochdruckreiniger PW504AC eignet sich für die schnelle und effiziente Reinigung von Fahrzeugen, Maschinen, Booten, Gebäuden usw. Reinigen Sie Fahrzeugmotoren nur in Bereichen, in denen geeignete Ölabscheider vorhanden sind.

TECHNISCHE DATEN

Modelnr. PW504AC
Spannung 220-240 V~ 50/60Hz
Aufnahmieleistung 1400 W
Max. Druck der Wasser- versorgung	12 bar
Max. Wassertemperatur 50 °C
Nenndurchfluss 5.5 l/min
Nenndurchfluss max. 6.5 l/min
Nenndruck 80 bar
Zulässiger Druck 110 bar
Gewicht 6.7 kg
IP-Klasse IPX5
Schutzklasse	II
Lpa (Schalldruckpegel)	74.6dB(A) K=3dB(A)
Lwa (Schalleistungspegel)	88.3dB(A) K=3dB(A)
Max. LwA (Schalleistungs- pegel)	92dB(A)
Schwingung	2.089m/s2

BESCHREIBUNG

Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 5.

1. Hochdruckreiniger
2. Ein-/Ausschalter
3. Wasserzulauffilter
4. Schlauchhalter
5. Wasserablauf
6. Pistolenhalterung
7. Griff
8. Kabelhalter
9. Sprühpistole
10. Einstellbare Spruhlanze
11. Turbo-Lanze
12. Lanzenveränderung
13. Reinigungsnadel
14. Hochdruckschlauch
15. Terrassenreiniger Veränderung
16. Terrassenreiniger
17. Reinigungsmittelflasche

3. MONTAGE

Schalten Sie das Gerät vor der Montage aus, undziehen Sie den Netzstecker aus der Steckdose.

Montage von Griff und Schlauchhalter (Abb. A, B1)

1. Montieren Sie Griff (7) und Schlauchhalter (4) wie in Abb. B1 dargestellt.
2. Ziehen Sie die Schrauben fest.

Montage von Pistolenhalter und Kabelhalter (Abb.A,B2)

Montieren Sie Pistolenthaler (6) und Kabelhalter (8) wie in Abb. B2 dargestellt.

4. BETRIEB

Die Maschine kann beim Starten elektrische Störungen verursachen.

Der Motor des Hochdruckreinigers lauft NICT. Er lauft nur, wenn der Abzug gedrückt wird.

Der Reinigerarf nur mit klarem Wasser verwendet werden;der Einsatz von ungebiltertem Wasser oder atzenden Chemikalien beschadigt das Gerat.

Wenn der Motor stoppt und nicht neu gestartet werden kann, warten Sie vor dem Neustart 2-3 Minuten. THERMOSICHERUNG AUSGELOST.

Einschalten (Abb. A, C)

1. Drehen Sie den Schalter in die Position ,0FF / 0 .
2. Stellen Sie sicher, dass eine geeignete Wasserversorgung für den Hochdruckreiniger vorhanden ist.
3. Schlieben Sie Lanze (10 / 11) und Lanzen ver-längerung (12) an, wie in Abb. C1 dargestellt.
4. Schlieben Sie den Hochdruckschauch (14) wie in Abb. C2 gezeigt mit dem Gerät und die Sprühpistole (9) wie in Abb. C3 gezeigt mit dem Hochdruckschauch (14).
5. Stellen Sie sicher, dass der Gazefilter (3) nicht verstoptf ist, und bringen Sie ihn an der Maschine an, wie in Abb. C4 dargestellt.
6. Schlieben Sie den Wasserversorgungsschlauch an.
7. Überprüfen Sie, dass der Schlauch nicht geknickt ist.
8. Drehen Sie das Wasser auf und prufen Sie das Gerät auf Dichtigkeit.
9. Drücken Sie den Abzug, damit die Luft aus der Pumpe und den Schläuchen entweichen kann, und sperren Sie dann den Abzug, wie in Abb. C5 dargestellt.
10. Verbinden Sie das Gerät mit der Steckdose und stellen Sie den Schalter (2) in die Ein-Stellung.
11. Entsperren Sie den Abzug, wie in Abb. C5 dargestellt, und verwenden Sie den Hochdruckreiniger.

Terrassenreiniger (Abb. A)

Der Terrassenreiniger (16) eignet sich ideal für die Reinigung von Boden- und Wandflachen aus verschiedene Materialien wie Holz, Kunststoff, Beton, Fliesen und Naturstein.

1. Schliesen Sie die Lanze des Terrassenreinigers wie in Abbildung A gezeigt an den Terrassenreiniger (16) an.
2. Verbinden Sie die Lanzenverlangerung (15) mit dem Terrassenreiniger (16).
3. Verbinden Sie die Kombination mit der Spruphpistole (9).

Abschalten

Trennen Sie niemals das Hochdruckschlauch (14) vom Gerät, wenn das System noch unter Druck liegt.

Schalten Sie IMMER den Motor des Geräts ab, BEVOR Sie die Wasserversorgung abstellen. Es kann schwere Schäden am Motor geben, wenn das Gerät ohne Wasser lauft.

1. Schalten Sie den Motor aus (Schalter (2) in die Aus-Stellung (Off) stellen).
2. Trennen Sie das Gerät von der Stromquelle.
3. Stellen Sie die Wasserversorgung ab.
4. Drucken Sie den Abzug der Pistole (9), um das System drucklos zu machen.
5. Trennen Sie den Schlauch vom Hochdruckreiniger.
6. Aktivieren Sie die Sicherung der Pistole, wie in Abb. C5 dargestellt.
7. Wischen Sie alle Oberflächen des Geräts mit einem feuchten, sauberen Tuch ab.

Wasserversorgung

Warning! Dieses Gerätarf nur mit einer Kaltwasserquelle verwendet werden!

• Achten Sie auf eine geeignete Wasserversorgung für den Hochdruckreiniger. Überprüfen Sie, ob alle Anschlüsse dicht sind und der Schlauch keine undachten Stellen aufweist.
• Der Zufuhrhahn sollte vollständig geöffnet werden (schalten Sie den Hochdruckreiniger noch nicht ein).
• Drücken Sie dann den Abzug (zuerst entsperren), um Wasser durch das Gerät flieben zu halten und Luft zu beseitigen.
• Schalten Sie den Hochdruckreiniger ein, sobald die Luft entfernt ist und das Wasser das Ende der Lanze erreicht hat.

Einstellen der Duse (Abb. D)

Das Wasser kann aus der Duse entweder als Strahl oder in Fächerform gespruht werden. Schalten Sie zuerst den Druck ein und stellen Sie die Duse ein.

Verwendung von Reinigungsmitteln (Abb. E)

Mit der Reinigungsmittelflasche halten sich verschiedene flüssige Reinigungsmittel auf die zu bearbeitende Fläche auftragen.

1. Nehmen Sie den Reinigungsmittelspender aus seinem Behälter und füssen Sie nur flüssiges Reinigungsmittel ein. Geben Sie kein Wasser

in den Behälter. Der Hochdruckreiniger mischt Wasser und Reinigungsmittel automatisch.

1. Führren Sie das Ende des Reinigungsmittelspenders in die Sprühpistole ein und drücken und drehen Sie den Spender im Uhrzeigersinn, umihn fest mit der Sprühpistole zu verbinden.

Nach dem Auftragen des Reinigungsmittels auf die zu reinigende Fläche konnen Sie es mit der Sprühlanze entfern.

5. WARTUNG

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, undziehen Sie den Netzstecker aus der Steckdose.

Reinigen Sie das Werkzeuggehause regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie safer, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschädigen.

Wasserzulauffilter (Abb. A)

Der Wasserzulauffilter (3) muss regelmäßig überprüft werden, um Verstopfungen und Einschränkungen der Wasserversorgung der Pumpe zu vermeiden.

ReinigenderDuse(Abb.A,F)

Eine verstopfte Duse kann zum Ausfall des Gerats führen. Sie können Schmutz aus der Duse entfern, indem Sie die „Reinigungsnadel" (13) in die Spitze eingehren.

Lagerung und Frostschutz

Wenn Flüssigkeiten nicht vollständig aus dem Hochdruckreiniger und dem Zubehör abgelassen werden, können die Geräte durch Frost zerstört werden. Entleeren Sie Hochdruckreiniger und Zubehör davon vollständig und schützen Sie sie vor Frost.

Bewahren Sie den Hochdruckreiniger an einem gut belufteten, trockenen Ort auf, an dem die Temperatur nicht unter +5^ fällt.

FEHLFUNKTIONEN

Sollte das Gerät nicht einwandfrei Funktionieren,\ finden Sie nachfolgend mögliche Ursachen und die\ entsprechenden Lösungen:

1. Nach dem Einsatz funktioniert das Gerät nicht.

• Der Stecker ist nicht richtig eingesteckt oder die Steckdose ist defekt.
• Überprüfen Sie Stecker, Steckdose und Sicherung.
  Die Netzspannung ist niedriger als die Mindestanforderung fur das Starten des Geräts.
• Überprüfen Sie, ob die Netzspannung angemessen ist.
  Die Pumpe sitzt fest.
• Beachten Sie die Anweisungen für das Vorgehen nach der Lagerung des Geräts. Schalten Sie das Gerät aus und halten Sie den Motor abkühlen.
  Thermische Sicherung hat ausgelost.
• Lassen Sie die Lanze offen und Wasser herausfließen.

2. Schwankender Druck

Pumpesaugt Luft.
- Überprüfen, ob Schläuche und Anschlüssel luftdicht sind.
- Ventile sind verschmutzt, abgenutzt oder stecken fest. Pumpendichtungen abgenutzt.
- Reinigen und ersetzen, oder Handler kontaktieren.

3. Wasser tritt aus der Pumpe aus

Dichtungen abgenutzt.

• Überprüfen und ersetzen, oder Handler kontaktieren.

4. Der Motor stoppt platzlich

Thermoschutzschalter hat wegen Überhitzung abgeschaltet.

• Überprüfen, ob die Netzspannung den Spezifikationen entspricht. Ein Verlängerungskabel, das zu Dunn und zu lang ist, kann einen Spanningsabfall verursachen und dazu führen, dass der Motor überhützt. Abkühlen halten. Hochleistungsverlängerungskabel verwenden.

5. Die Pumpe erreicht nicht den erforderlichen Druck

• Wasserzulauffilter verstopft.
• Wasserzulauffilter reinigen.
• Pumpe saugt Luft von Anschlüssen oder Schläuchen.
• Überprüfen, ob alle Versorgungsanschluss)dicht sind.
• Saug-/Druckventile sind verschmutzt oder abgenutzt.
• Prüfen, ob der Wasserzufuhrschlauch damit ist.
• Entlastungsventil steckt fest.
• Ventile saubern.
• Lanzendüse fehlerhaft oder abgenutzt.
  Regelschraube losen und wieder festziehen, überprüfen und/oder ersetzen.

Reparatur- und Wartungsarbeiten dürfen nur von einem qualifizierten Techniker oder Dienstleister durchgeführt werden.

UMWELTSCHUTZ

dhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den hochsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum, ausgehend von dem ursprünglichen Kaufdatum, garantiert frei von Fehlern in Material und Ausführung. Soltte das Produkt in thisem Zeitraum aufgrund von Materialund/oder Verarbeitungsmängeln Fehler aufweisen, wenden Sie sichitte direkt an VONROC Kundendienst.

Folgende Umstände sind von der Garantie ausgeschlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servicestellten vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleib.
  Das Werkzeug wurde übermäßigbeansprucht missbrauchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.

Dies stellt die einzige Gewährleistung des Unternehmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillschweigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgangigkeit oder Eignung für einen bestimmen Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechtsmittel des Handlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile.

Am Produkt und am Benutzerhandbuch konnen Änderungen vorgenommen werden. Die technischen Daten konnen sich ohne Vorankündigung ändern.

1. VEILIGHEIDSVOORSCHRIFTEN

Apparaat gegen vorst beschemmen.

Dubbel geisoleerd.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik

TECHNISCHE SPECIFICATIONS

Model Nr. PW504AC
Voltage 220-240 V~ 50/60Hz
Ingangsvermogen 1400 W
Max. druk watertoevoer 12 bar
Max. watertemperatuur 50 °C
Nominale waterdoorstroming 5.5 l/min
Max. waterdoorstroming 6.5 l/min
Nominale druk 80 bar
Max. druk 110 bar
Gewicht 6.7 kg
IP classe IPX5
Beschermingsklasse	II

Lpa (geluidsdrukniveau)	74.6dB(A) K=3dB(A)
Lwa (geluidsvermogenniveau)	88.3dB(A) K=3dB(A)
Max. Lwa (geluidsvermogen- niveau)	92dB(A)
Vibratie	2.089m/s2

BESCHRIJVING

Opslag en bescherming gegen vorst

Endast for EU-länder
