BEDIENUNGSANLEITUNG SSI 600 LED T.I.P.

Originalgebrauchsanweisung Solarschwimminsel

GB

D EG-Konformitätserklärung

Wir, die Firma T.I.P. Technische Industrie Produkte GmbH, Siemensstr. 17, D-74915 Waibstadt, erklären unter alleiniger Verantwortung, dass die unten genannten Produkte die grundlegenden Anforderungen der nachfolgend aufgeführten EU-Richtlinien - und aller nachfolgenden Änderungen - erfüllen: 2006/25/EG, 2014/30/EU, 2014/53/EU, 2011/65/EU.

Solar-Schwimminsel mit

LED's und Fernbedienung

SSI 600 LED

applied standards/ angewendete Normen:

EN 62471:2008

ETSI EN 300 220-1 V3.1.1 (2017-02)

ETSI EN 300 220-2 V3.1.1 (2017-02)

ETSI EN 301 489-1 V2.1.1 (2017-02)

ETSI EN 301 489-3 V2.1.1 (2019-03)

EN 50581:2012

Dokumentationsbevollmächtigter:

Peter Haaß

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D - 74915 Waibstadt

[e-mail]

T.I.P. Technische Industrie Produkte GmbH

Siemensstraße 17

D-74915 Waibstadt

Telefon: + 49 (0) 7263 / 91 25 0

Telefax: + 49 (0) 7263 / 91 25 25

E-Mail: [e-mail]

Waibstadt, 26.11.2020

T.I.P. Technische Industrie Produkte GmbH

- Leiter Produktmanagement -

Liebe Kundin, lieber Kunde,

herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.!

Damit Sie alle technischen Vorzüge nutzen können, lesen Sie bitte die Gebrauchsanweisung sorgfältig durch.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhaltsverzeichnis

1. Allgemeine Sicherheitshinweise.... 1
2. Sicherheitsmaßnahmen 1
3. Einsatzgebiete 2
4. Technische Daten 2
5. Lieferumfang....2
6. Montage / Demontage....2
7. Inbetriebnahme 3
8. Wartung und Pflege 3
9. Fehlersuche/Ratschläge 4
10. Garantie 4
11. Bestellung von Ersatzteilen 5
12. Service 5

1. Allgemeine Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut. Wir haften nicht für Schäden, die in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung verursacht werden. Schäden in Folge einer Missachtung von Anweisungen und Vorschriften dieser Gebrauchsanweisung fallen nicht unter Garantieleistungen. Bewahren Sie diese Gebrauchsanweisung gut auf und legen sie bei der Weitergabe des Gerätes bei.

Mit dem Inhalt dieser Gebrauchsanweisung nicht vertraute Personen dürfen dieses Gerät nicht benutzen.

Die Pumpe darf nicht von Kindern benutzt werden.

Die Pumpe kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.

Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden.

2. Sicherheitsmaßnahmen

Achtung! Benutzung in Gartenteichen und deren Schutzbereich ist nur zulässig, wenn die Installation den gültigen Vorschriften entspricht. Bitte wenden Sie sich an den Elektrofachmann.

Vor Gebrauch:

• Anschlussleitungen und Stecker auf Beschädigungen prüfen.
• Wichtig! Bei Beschädigungen des Geräts oder der Anschlussleitung der Pumpe ist diese(s) unbrauchbar und muss entsorgt werden. Eine Reparatur ist nicht möglich, da die Anschlussleitungen fest vergossen sind.
• Setzen Sie das Gerät keinen dumpfen Schlägen aus.

3. Einsatzgebiete

Bei diesem Produkt handelt es sich um ein mit 6 V DC (Gleichstrom) betriebenes schwimmendes Wasserlichtspiel mit integriertem Solarkollektor zur Energieversorgung. Dieses Gerät wurde für den Einsatz in Springbrunnen, Pools, Teichen und Wasserbehältern entwickelt. Der Kollektor betreibt die Pumpe und lädt die Akkus indem das aufgenommene Sonnenlicht in Energie umgewandelt wird. Der Solarmodus der Pumpe kann bei fast jedem Wetter benutzt werden, egal ob die Sonne stark scheint oder ob es bewölkt ist. Sollte die aufgenommene Energie nicht ausreichend sein um die Pumpe zu betreiben, wird auf Akkubetrieb umgestellt. Beachten Sie bitte, dass das Batteriepack maximal zwei Stunden in der Lage ist, die SSI mit Energie zu versorgen, falls keine ausreichende Sonneneinstrahlung vorhanden ist. Bei Einbruch der Dunkelheit kann der Wasserstrahl durch die integrierten LED-Leuchten beleuchtet werden.

Dieses Gerät wurde für die private Nutzung und nicht für industrielle oder gewerbliche Zwecke entwickelt.

Die Pumpe eignet sich nicht zur Förderung von Salzwasser, Fäkalien, entflammbaren, ätzenden, explosiven oder anderen gefährlichen Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchsttemperatur nicht überschreiten.

4. Technische Daten

Modell	SSI 600 LED
Betriebsspannung	6 V DC
Nennleistung Pumpe	0,8 Watt
Schutzart Pumpe / Schutzart LED-Strahler	IPX8 / IPX8
Max. Fördermenge (Qmax)1)	150 l/h
Max. Förderhöhe (Hmax)1)	0,8 m
Fontänenhöhe	ca. 30 cm
Max. Temperatur der gepumpten Flüssigkeit (Tmax)	40 °C
Akkupack	3,7 V – 2000 mAh Li Ion
Gewicht (netto)	ca. 0,8 kg
Reichweite Fernbedienung	Max. 10 m
Artikelnummer	30335

1) Die angegebenen Maximalleistungen wurden ermittelt bei freiem, unreduziertem Auslass.

5. Lieferumfang

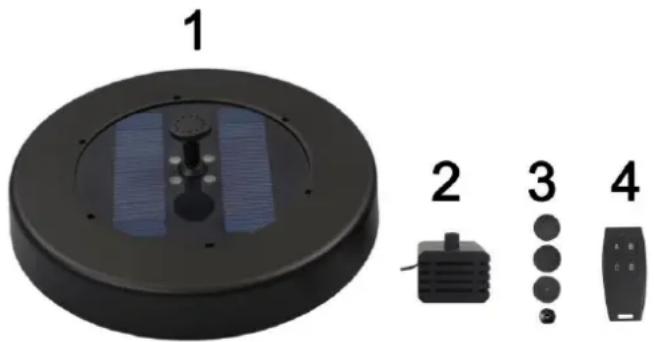

Schwimmende Solar Insel mit Solar Panel und LED-Beleuchtung (1), batteriebetriebene Pumpe (2), vier verschiedene Fontänenaufsätze (3), Fernbedienung (4), Bedienungsanleitung.

Wichtig! Die Pumpe darf nicht „trocken“ laufen. Schäden am Gerät sind ansonsten nicht ausgeschlossen!

Die im folgenden Text genannten Zahlen beziehen sich auf Abb. I, Abb. II und Abb. III am Ende der Bedienungsanleitung.

• Packen Sie alle Komponenten sorgfältig aus.
• Montieren Sie die Pumpe auf den Pumpenanschluss (7).
• Anschließend entfernen Sie den Stopfen von der Stromanschluss-Buchse (8) und stecken Sie das Stromkabel der Pumpe dort hinein. Stellen Sie sicher, dass der Stecker absolut fest sitzt.
• Drehen Sie nun die SSI um und wählen Sie einen passenden Fontänenaufsatz (3). Nun ist Ihre Schwimminsel einsatzbereit.
• Achten Sie bitte unbedingt darauf, dass die SSI nicht komplett in Wasser eingetaucht wird – sie darf lediglich auf der Wasseroberfläche schwimmen. Dazu dient der Polystyrol-Schwimmer (5).

7. Inbetriebnahme

Sicherheitsmaßnahmen beachten!

Die Anschlussleitungen des Gerätes dürfen keine Beschädigungen aufweisen!

Vor dem Einschalten des Gerätes muss die Batterie vollständig aufgeladen werden!

Dazu muss das solarbetriebene Gerät vor der Installation mindestens 8 Stunden bei direkter Sonneneinstrahlung aufgeladen werden. Weder die Pumpe noch die Beleuchtungseinheit dürfen während des Erstladevorgangs eingeschaltet sein. Achten Sie darauf, dass kein Schatten auf das Solarpanel fällt, da sonst die Ladeleistung verringert wird. Wenn das Gerät längere Zeit nicht in Betrieb war, muss die oben beschriebene Maßnahme wiederholt werden.

Fernbedienung:

Wenn Sie nun eine Taste der Fernbedienung drücken, leuchtet die grüne LED-Leuchte an der Fernbedienung auf. Die jeweils unterschiedlichen Betriebsarten werden gegebenenfalls. durch mehrmaliges Drücken der dafür vorgesehenen Tasten der Fernbedienung erreicht.

Drücken Sie die Taste „A“ um die Dauer des Betriebes auszuwählen:

1x Drücken 1 Stunde, 2x Drücken 2 Stunden, 3x Drücken 3 Stunden und 4x Drücken 4 Stunden Laufzeit (je nach Ladezustand der Batterie).

Durch Drücken der Taste "B" können Sie die weißen LED-Leuchten bei Dämmerung oder Dunkelheit einschalten.

Drücken Sie die Taste „C“ um die Höhe der Wasserfontäne oder das Intervallsprühen zu bestimmen. Insgesamt gibt es drei verschiedene Stufen.

Um die Pumpe ein - und auszuschalten, drücken Sie die Taste „D“ auf der Fernbedienung. Durch einmaliges Drücken kann ein Dauerbetriebsmodus gewählt werden. Bei einer Leistung von weniger als 3,5 V, schaltet die Pumpe automatisch ab / nicht ein.

8. Wartung und Pflege

Achtung: Für alle Wartungs- und Pflegearbeiten muss die Steckverbindung zwischen Pumpe und Solareinheit, bzw. dem Steuergehäuse getrennt werden! Dazu muss das Gerät ausgeschaltet und aus dem Wasser genommen werden.

Kollektorfläche:

Der Sonnenkollektor sollte in regelmäßigen Abständen mit einem weichen Tuch gereinigt werden. Regelmäßiges Reinigen wird empfohlen, um eine optimale Aufnahme und Umwandlung des Sonnenlichts in Energie zu garantieren.

Pumpe:

Sollte die Pumpe nach einer gewissen Zeit an Förderleistung verlieren oder gar nicht mehr funktionieren, dann überprüfen Sie, ob sich Sediment, Schlamm oder sonstiger Schmutz im Filter der Pumpe befindet. Entfernen Sie hierzu die Pumpen- und Flügelradabdeckung. Reinigen Sie beides mit lauwarmem Wasser und einer weichen Bürste.

Die SSI ist mit einer langlebigen und leistungsfähigen Lithium-Ionen-Batterie 3,7 V – 2000 mAh ausgestattet, die nicht ausgetauscht werden kann.

Beachten Sie unbedingt die unter Punkt 7 stehenden Hinweise zur regelmäßigen Ladung des Gerätes, um die Batteriefunktion zu erhalten.

8.1. Wartungsintervalle

Die Zeitabstände für die nötigen Wartungsarbeiten (komplette Reinigung) richten sich stark nach der Teichwasserverschmutzung. Wählen Sie die Zeitabstände zum Reinigen dementsprechend.

Sollten Sie bei der Wartung Defekte oder Verschleiß feststellen, ersetzen Sie die entsprechenden Teile. (Siehe Ersatzteilbestellung)

8.2. Wartung im Winter

Schützen Sie Ihre Pumpe vor Frost! Nehmen Sie die Pumpe bei Frostgefahr aus Ihrem Gartenteich.

Bevor das Gerät längere Zeit außer Betrieb genommen wird (z.B. im Winter), empfiehlt es sich die Batterie vorher komplett aufzuladen. Hier sollte das Gerät mehrere Stunden in direktem Sonnenlicht geladen werden, ohne dass Pumpe und Beleuchtung eingeschaltet sind. Sie sollten diesen Ladevorgang bei Außerbetriebssetzung spätestens alle 3 Monate wiederholen.

Reinigen Sie die Pumpe komplett gemäß Anleitung.

Bitte achten Sie darauf, dass das Gerät über Winter ausgeschaltet und das Anschlusskabel der Pumpe vom Steuergehäuse getrennt ist, damit die Batterie nicht entladen wird. Bitte lagern Sie das Gerät während der Wintermonate in beheizten Räumen um die Selbstentladung der Batterie zu verringern.

9. Fehlersuche/Ratschläge

Fehler	Mögliche Ursache	Abhilfe
Keine Förderleistung nach dem Einschalten, obwohl sich der Sonnenkollektor im vollen Sonnenlicht befindet	Keine Verbindung zwischen Pumpe und Sonnenkollektor	Stecker einstecken, bzw. Steckverbindung überprüfen.
	Batterie komplett entladen und Sonneneinstrahlung nicht ausreichend.	Bei voller Sonneneinstrahlung laden lassen.
	Pumpe verkalkt, Rotor sitzt fest	Pumpe zerlegen und entkalken
	Rotor durch Sand blockiert	Pumpe zerlegen und reinigen.
Förderleistung gering	Seitliche Abdeckung und/oder Schwämme zugesetzt	Seitliche Abdeckung und/oder Schwämme reinigen
	Rotor verschmutzt	Rotor reinigen
Pumpe läuft, aber kein Wasser kommt aus dem Fontänenkopf	Verschmutzung im Bereich der Frontabdeckung oder des Rohrs	Frontabdeckung und/oder Rohr reinigen
Die Fernbedienung funktioniert nicht	Außer Reichweite	Fernbedienung innerhalb der Reichweite von 10 m benutzen
	Batterien sind leer	An den Kundendienst wenden.

10. Garantie

T.I.P. garantiert dem privaten Endkunden (im Folgenden „Kunde“), nicht hingegen dem gewerblichen Nutzer, nach Maßgabe der nachfolgenden Bestimmungen, dass das vom Kunden innerhalb der Bundesrepublik Deutschland gekaufte Gerät innerhalb eines Zeitraums von 2 Jahren frei von Material- oder Verarbeitungsfehlern sein wird. Die vertraglichen oder gesetzlichen Rechte des Kunden gegenüber dem jeweiligen Verkäufer werden durch diese Garantie nicht berührt. Insbesondere werden die gesetzlichen Mängelrechte durch die Garantie nicht eingeschränkt.

Die Garantiezeit beginnt mit dem Tag des Kaufs des Gerätes durch den Kunden, zu nachfolgenden Bedingungen:

I. Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Verarbeitungsfehler zurückzuführen sind, kostenlos beseitigt. Reklamationen sind unmittelbar nach Feststellung schriftlich zu melden.

II. Ansprüche aus dieser Garantie bestehen nur, wenn das Produkt keine Schäden oder Verschleißerscheinungen aufweist, die durch eine von der normalen Bestimmung oder Vorgaben der Gebrauchsanweisung von T.I.P. abweichende Benutzung verursacht worden sind.

Keine Garantie besteht insbesondere:

• Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät
• Bei mechanischer Beschädigung des Gerätes von außen und Transportschäden
• Bei üblicher Abnutzung von Verschleißteilen
• Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
• Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern
• Wenn das Gerät keinen technischen Defekt aufweist

III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermessen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberholter Teile beheben bzw. das Gerät austauschen.

Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IV. Weitergehende Ansprüche oder eine weitergehende Haftung bestehen auf Grund der Garantie nicht, es sei denn zwingende gesetzliche Haftungsvorschriften kommen zur Anwendung, wie zum Beispiel das Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P..

Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausgetauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden.

V. Der Garantieanspruch ist vom Kunden durch Vorlage der Kaufquittung nachzuweisen, welche dem Gerät bei Rücksendung beizulegen ist. Ohne gültige Kaufquittung ist eine kostenfreie Reklamationsbearbeitung im Zuge dieser Herstellergarantie nicht möglich.

VI. Besondere Hinweise zur Geltendmachung der Garantie:

1. Sollte Ihr Gerät nicht mehr richtig funktionieren, überprüfen Sie bitte zunächst, ob ein Bedienungsfehler oder eine Ursache vorliegt, die nicht auf einen Defekt des Gerätes zurückzuführen ist.
2. Falls Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, fügen Sie bitte auf jeden Fall folgende Unterlagen bei:

- Kaufquittung.

- Beschreibung des aufgetretenen Defekts (eine möglichst genaue Beschreibung erleichtert eine zügige Reparatur).

1. Bevor Sie Ihr defektes Gerät zur Reparatur bringen oder einsenden, entfernen Sie bitte alle hinzugefügten Anbauteile, die nicht dem Originalzustand des Gerätes entsprechen. Sollten bei der Rückgabe des Gerätes solche Anbauteile fehlen, übernehmen wir dafür keine Haftung.
2. Das beim Garantiegeber T.I.P. einzusendende Paket ist durch den Kunden ordnungsgemäß zu frankieren.
3. Die Einsendung des Geräts zur Reparatur und die Geltendmachung der Rechte aus dieser Garantie erfolgen beim Garantiegeber T.I.P.. Name und Anschrift des Garantiegebers T.I.P. befinden sich unter „9.Service“ der vorliegenden Gebrauchsanweisung.

11. Bestellung von Ersatzteilen

Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik.

12. Service

Bei Garantieanspruch oder Störungen wenden Sie sich bitte an:

T.I.P. Technische Industrie Produkte GmbH

Reparaturservice und Ersatzteilversand

Siemensstraße 17

D-74915 Waibstadt

Tel.: + 49 (0) 7263 / 9125 0

Fax: [phone] / 9125 25

E-Mail: [e-mail]

Entsorgung und Wiederverwertung der Verpackung

Das Gerät befindet sich in einer Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar. Da aber für Geräte mit Lithium-Ionen-Batterien besondere Transportvorschriften gelten sollte die Originalverpackung für einen möglichen Transport oder Versand während der gesamten Lebensdauer des Gerätes aufbewahrt werden. Danach kann sie dem Rohstoffkreislauf zugeführt werden.

Entsorgung des Geräts

Falls das Gerät entsorgt werden muss, stellen Sie bitte sicher, dass es vollständig entladen ist. Lithium-Ionen-Batterien sind Sondermüll und werden mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet. Das Symbol weist Endnutzer darauf hin, dass Batterien nicht mit dem Hausmüll entsorgt werden dürfen, sondern separat gesammelt werden müssen. Gebrauchte Batterien können kostenfrei bei der Verkaufsstelle, dem Wertstoffhof oder bei einem Entsorgungssystem des Handels zurückgegeben werden. Zur Verhinderung von Kurzschlüssen und damit einhergehender Erwärmung dürfen Lithium-Ionen-Batterien niemals ungeschützt in loser Schüttung gelagert oder transportiert werden. Es sind geeignete Maßnahme gegen Kurzschluss zu treffen.

Nur für EU-Länder

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an ihr örtliches Entsorgungsunternehmen.
