FL1600R - Beleuchtung ANSMANN - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbarer LED-Strahler
Modell	FL1600R
Leistung	20 W
Lichtstrom	1600 lm (100 %), 800 lm (50 %), 400 lm (25 %)
Farbtemperatur	5000 K (weißes Licht)
Farbwiedergabeindex (CRI)	>80 Ra
Akku	Li-Ion 7,4 V / 4400 mAh / 32,6 Wh
Betriebsdauer	3 h (100 %), 6 h (50 %), 10 h (25 %)
Ladezeit	4 bis 5 Stunden
Eingangsspannung (Ladegerät)	12 V DC, 1 A
Schutzart	IP54 (staub- und spritzwassergeschützt)
Schutzklasse	IK05 (stoßfest)
Abmessungen (H x B x T)	273 x 266 x 215 mm
Gewicht	1440 g
Gehäusematerial	Robustes Kunststoffgehäuse mit Gummischutz
Hauptfunktionen	3 Helligkeitsstufen (25 %, 50 %, 100 %), LED-Ladeanzeige, Tragegriff, schwenkbarer Ständer mit Feststellschraube, Standfuß, Aufhängung
Verwendung	Innen- und Außenbereich (außer Untertauchen)
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; nicht eintauchen oder Scheuermittel verwenden
Sicherheit	Nicht direkt in den Strahl blicken, Mindestabstand 10 cm zu Objekten, während des Gebrauchs nicht abdecken, Akku nicht austauschbar
Ersatzteile und Reparierbarkeit	Lichtquelle und Akku nicht austauschbar; Reparatur durch einen Fachmann
Garantie	10 Jahre auf das Gerät (ohne Akku)
Allgemeine Informationen	Entspricht den EU-Richtlinien; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - FL1600R ANSMANN

Wie schalte ich den Strahler ein und stelle die Helligkeitsstufe ein?

Drücken Sie die Ein-/Aus-Taste auf der Rückseite des Gehäuses. 1 Druck = 25 %, 2 Drücke = 50 %, 3 Drücke = 100 %, 4 Drücke = aus. Die gewählte Stufe wird durch die LED-Statusanzeige angezeigt.

Wie lange hält der Akku bei jeder Stufe?

Bei 100 % Helligkeit: 3 Stunden. Bei 50 %: 6 Stunden. Bei 25 %: 10 Stunden. Die Betriebsdauer kann je nach Einsatzbedingungen variieren.

Wie lade ich den Strahler und wie lange dauert der Ladevorgang?

Entfernen Sie die Schutzkappe der Ladebuchse auf der Rückseite, schließen Sie das mitgelieferte Kabel an und stecken Sie das Netzteil in eine Steckdose. Die Ladezeit beträgt 4 bis 5 Stunden. Die LED-Statusanzeige zeigt den Fortschritt an.

Kann ich den Strahler während des Ladens verwenden?

Ja, Sie können die Lampe während des Ladens verwenden, die Helligkeit wird jedoch reduziert, um den Akku zu schützen. Die Ladezeit verlängert sich dann.

Was bedeutet die Schutzart IP54?

IP54 bedeutet, dass der Strahler staubgeschützt (begrenzte Menge) und spritzwassergeschützt aus allen Richtungen ist. Er darf nicht untergetaucht oder starkem Regen ausgesetzt werden.

Was tun, wenn der Strahler nicht angeht?

Überprüfen Sie zuerst den Akkuladestand, indem Sie das Ladegerät anschließen. Leuchten die LED-Statusanzeigen nicht, ist der Akku möglicherweise entladen. Laden Sie einige Minuten und versuchen Sie es erneut. Bleibt das Problem bestehen, wenden Sie sich an einen Fachmann.

Wie reinige ich den Strahler?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein leicht feuchtes Tuch und wischen Sie es trocken. Verwenden Sie niemals harte Bürsten, Chemikalien oder Lösungsmittel. Tauchen Sie den Strahler niemals ins Wasser.

Kann ich den Akku oder die Lichtquelle selbst austauschen?

Nein, die Lichtquelle und der Akku sind nicht vom Benutzer austauschbar. Am Ende ihrer Lebensdauer muss der gesamte Strahler ersetzt werden. Reparaturen dürfen nur von einem Fachmann durchgeführt werden.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Es enthält einen Lithium-Ionen-Akku. Bringen Sie es zu einer Sammelstelle für Elektrogeräte oder geben Sie es beim Händler ab. Beachten Sie die örtlichen Vorschriften.

Wie lange beträgt die Garantie?

Ansmann gewährt eine Garantie von 10 Jahren auf den Strahler (ohne Akku). Der Akku ist von dieser Garantie ausgeschlossen. Schäden durch unsachgemäße Verwendung sind nicht abgedeckt.

BEDIENUNGSANLEITUNG FL1600R ANSMANN

BEDIENUNGSANLEITUNG USER MANUAL

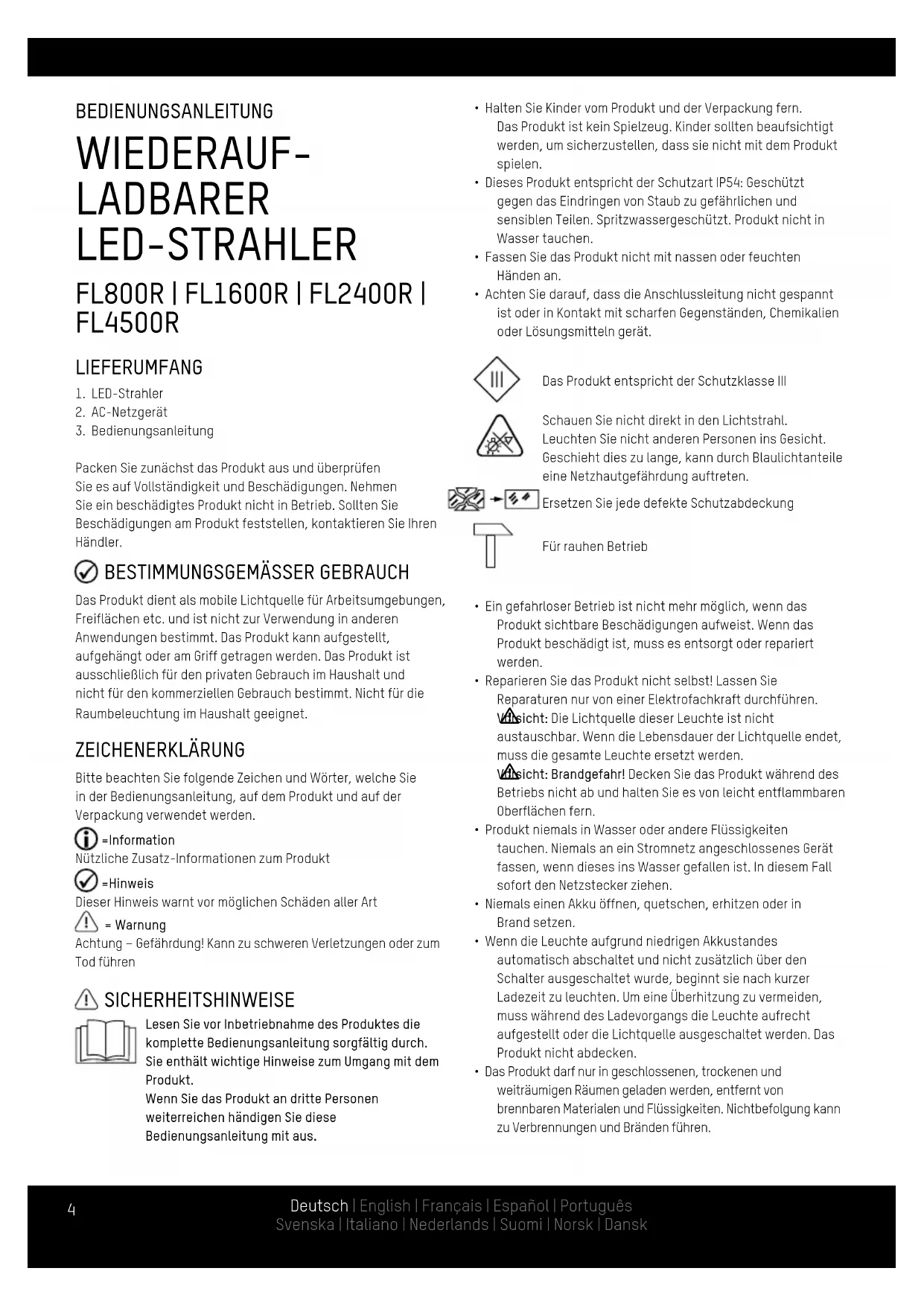

BEDIENUNGSANLEITUNG WIEDERAUFLADBARERLED-STRUHLER

1. LED-Strahler
2. AC-Netzgerat
3. Bedienungsanleitung

Packen Sie zunachst das Produkt aus und überprüfen Sie es auf Vollständigkeit und Beschädigungen. Nehmen Sie ein beschiediges Produkt nicht in Betrieb. Sollen Sie Beschädigungen am Produkt feststellen,kontaktieren Sie ihren Handler.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Produkt dient als mobile Lichtquelle für Arbeitsumgebungen, Freiflächen etc. und ist nicht zur Verwendung in anderen Anwendungen bestimmt. Das Produkt kann aufgestellt, aufgehigt oder am Griff getragen werden. Das Produkt ist ausschließlich für den privaten Gebrauch im Haushalt und nicht für den kommerziellen Gebrauch bestimmt. Nicht für die Raumbeleuchtung im Haushalt geeignet.

ZEICHENERKLÄRUNG

Bitte beachten Sie folgende Zeichen und Wörter, welche Sie in der Bedienungsanleitung, auf dem Produkt und auf der Verpackung verwendet werden.

Information

Nutzliche Zusatz-Informationen zum Produkt

=Hinweis

Dieser Hinweis warnt vor möglichen Schäden aller Art

• Warnung

Achtung - Gefährung! Kann zu schweren Verletzungen oder zum Tod führen

SICHERHEITSHINWEISE

Lesen Sie vor Inbetriebnahme des Produktes die komplete Bedienungsanleitung sorgfältig durch. Sie enthalt wichtige Hinweise zum Umgang mit dem Produkt.

Wenn Sie das Produkt an dritte Personen weiterreichen handigen Sie diese Bedienungsanleitung mit aus.

• Halten Sie Kinder vom Produkt und der Verpackung fern. Das Produkt ist kein Spielzeug. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
• Dieses Produkt entspricht der Schutzart IP54: Geschützt gegen das Eindringen von Staub zu gefährlichen undSENSiben Teilen. Spritzwassergeschützt. Produkt nicht in Wasser tauchen.
• Fassen Sie das Produkt nicht mit nassen oder feuchten Händen an.
• Achten Sie darauf, dass die Anschlussleitung nicht gespannt ist oder in Kontakt mit scharfen Gegenständen, Chemikalien oder Lösungsmitteln gerät.

Das Produkt entspricht der Schutzklasse III

Schauen Sie nicht direkt in den Lichtstrahl.
Leuchten Sie nicht anderen Personen ins Gesicht.
Geschieht dies zu langle, kann durch Blaulichtanteile eine Netzhautgebung auftreten.

Ersetzen Sie jeder defekte Schutzabdeckung.

FürrauhenBetrieb

• Ein gefahrloser Betrieb ist nicht mehr möglich, wenn das Produkt sightbare Beschädigungen aufweist. Wenn das Produkt beschädigt ist, muss es entsorgt oder repariert werden.
• Reparieren Sie das Produkt nicht selbst! Lassen Sie Reparaturen nur von einer Elektrofachkraft durchführten.
  Vorsicht: Die Lichtquelle dieser Leuche ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle endet, muss die gesamte Leuche ersetzt werden.
  Vorsicht: Brandgefahr! Decken Sie das Produkt während des Betriebs nicht ab und halten Sie es von leicht entflambaren Oberflächen fern.
• Produkt niemals in Wasser oder andere Flüssigkeiten tauchen. Niemals an ein Stromnetz angeschlossenes Gerät fassen, wenn diese ins Wasser gefallen ist. In dieser Fall sofort den Netzsteckerziehen.
• Niemals einen Akku öffnen, quetschen, erhitzen oder in Brand setzen.
• Wenn die Leuchte aufgrund niedrigen Akkustandes automatisch abschaltet und nicht zusätzlich über den Schalter ausgeschelt wurde, beginnt sie nach kurzer Ladezeit zu leuchten. Um eine Überhitzung zu vermeiden, muss während des Ladevorgangs die Leuchte aufrecht aufgestellt oder die Lichtquelle ausgeschaltet werden. Das Produkt nicht abdecken.

• Das Produkt darf nur in geschlossenen, trockenen undweiträumigen Räumen geladen werden, entfernt vonbrennbaren Materialien und Flüssigkeiten. Nichtbefolgung kann zu Verbrennungen und Bränden führen.

• Das Produkt enthalt einen nicht austauschbaren Li-lonen-Akku. Werfen Sie das Produkt nicht ins Feuer!

• Nichtbeachtung der Sicherheitshinweise kann zu Schaden am Gerät oder zu gefährlichen Verletzungen von Personen führen!
  Die Leuchte darf nicht auf die Seite der Lichtquelle gelegt werden oder auf diese Seite umfallen. Hierbei besteht Brandgefahr. Um ein Umkippen zu verhindern, damit die Lampe nur nach bestimmungsgemäß Verwendung benutzt werden.
  Angaben fur Leuchte, Netzteile sowie Netzspannung an der Steckdose müssen mit dem Typenschild ubereinstimmen.
• Dieses Produkt ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kennnis im Umgang mit thisem Produkt haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Produktbedienung beaufsichtigt werden!
• Alle angeleuchteten Gegenstände müssen mindestens 10cm von der Lampe entfern't sein!

PRODUKTBESCHREIBUNG

1 Tragegriff

5 Gummi-Schutzabdeckung

2 Feststellschrauben

6 Lade-Buchse

3 Akku-Kapazitätsanzeige

7 StandfuB

4 Ein-/Aus-Taster

① AUFSTELLHINWEISE

Tragen Sie das Produkt stets am Griff.
- Stellen Sie das Produkt stets auf den Standbügel.
- Hängen Sie das Produkt stets an der Aufhängese auf.
Die Gelenke verfügen über einen Widerstand, um ein unbeabsichtigtes Verstellen zu verhindern. Ändern Sie den Winkel des Standbügels langsam und nicht ruckartig.

① SCHEINWERFER EINSTELLEN

• Lösen Sie beide Feststellschrauben.
• Stellen Sie den Winkels des Scheinwerfers ein.
  Ziehen Sie die Feststellschrauben wieder fest.

INBETRIEBNAHME

Der Ein-/Aus-Taster befindet sich auf der Gehäuse-Rückseite.

1x drucken: 25%

2x drucken: 50%

3x drucken: 100%

4x drucken: Aus

① LADEVORGANG

Vor Erstbenutzung die Leuchte vollständig mit dem mitgelieferten Netzeit aufladen. Bei Lagerung über einen längeren Zeitraum ebenfalls vorher laden, bei Lagerung mindestens 1x im Jahr aufladen, um Tiefentladung des Akkupacks zu verhindern.

Hierzu die Verschlusskappe der Ladebuchse auf der Gehäuserückseite abziehen und den Ladstecker einstecken. Anschließend das Netzteil in die Steckdose stecken. Darauf

achten, dass der Baustrahler nicht mit der lichtemittlerenden Seite nach unten liegt.

LED-AKKU-ANZEIGE DURCH STATUS LEDs AUF GEHÄUSERUCKSEITE

Ladezustand:

Die leuchtenden Anzeige-LEDs zeigen den Ladezustand an, der Ladevorgang wird durch eine blinkende LED angezeigt

Restkapazitätsanzeige:

Die Anzahl der leuchtenden Anzeige-LEDs zeigt die Restbatteriekapazität an.

Gleichzeitiges LEUCHTEN UND LADEN

Die Leuchte kann während dem Ladevorgang betrieben werden.itte darauf beachten, dass sich bei angeschlossenem Netzteil die Lichtleistung reduziert, um den Akku vor Schaden zu schützen.

Dabei beachten, dass die Ladezeit sich hierbei erheblich verlangert.

Die Leuchtearf nur auf stabilen und rutschsicheren Untergrunden aufgestellt werden, welche so waagerecht wie möglich sind. Beim Aufstellen auf leicht schrägen Oberflächen ist darauf zu achten, dass der Fuß so ausgerichtet ist, dass die Leuchte nicht auf die lichtemittierende Seite umkippen kann.

HALTEVORRICHTUNG (STATIV, MAGNET, ETC.)

Sollte die Leuchte mit einer Haltevorrichtung befestigt werden ist auf einen festen Halt/guten Stand der Haltevorrichtung zuchten, um möglich Beschädigungen durch den herabfallenden Baustrahler zu vermeiden.

① REINIGUNG/WARTUNG

Reinigungsrarbeiten nur bei gezogenem Netzstecker!

• Reinigungsrarbeiten nur mit einem leicht feuchten Tuch durchführren, anschließend gut trocken reiben.
• Produkt niemals in Wasser oder andere Flüssigkeiten tauchen.
• Darauf achten, das keine Flüssigkeiten in das Gehäuse eindringen.
• Keine harten Bürsten oder scharfe Gegenstände zur Reinigung verwenden.

Sollten Sie die Leuchte unsachgemäß benutzen, kann dies zu Beschädigungen führen:

• Nicht werfen oder fallen halten
• Nur im Original-Zustand verwenden
• Nicht in der Verpackung benutzen
• Nach der Verwendung ausschalten

TECHNISCHE DATEN LEUCHTE

Modell	1600-0274: FL800R	1600-0275: FL1600R	1600-0276: FL2400R	1600-0402: FL4500R
Leistung in Watt 10 W 20 W 30 W 50W
Li-Ion Akkupack	7.4V2200mAh16.28Wh	7.4V4400mAh32.6Wh	11.1V4400mAh48.9Wh	11.1V6600mA73,26Wh
Eingangsspannung	12V DC 12V	DC 13.5V 13V
Eingangsstrom 0,5A 1A 1A 1.8A
IP-Schutzart IP54 (spritzwassergeschützt)

IK-Schutzart IK05

Schutzklasse III

Modell

1600-0274: FL800R

1600-0275: FL1600R

1600-0276: FL2400R

1600-0402: FL4500R

Leuchtmitteltyp SMD-LED

Farbtemperatur 5000 K

Farbwiedergabeindex (CRI) >80 Ra

Nennlichtstrom	100%: 800 lm50%: 400 lm25%: 200 lm	100%: 1600 lm50%: 800 lm25%: 400 lm	100%: 2400 lm50%: 1200 lm25%: 600 lm	100%: 4500 lm50%: 2500 lm25%: 1200 lm
Leuchtdauer	100%: 3h50%: 6h25%: 12h	100%: 3h50%: 6h25%: 10h	100%: 3h50%: 6h25%: 10h	100%: 3h50%: 6h25%: 12h
Ladezeit	4h 4-5h	5-6h 5-6h
MaximaleProjekteitsfälle	474 cm2	726 cm2	797 cm2	1053 cm2

Einsatzort Innen und außen

Betriebstemperatur -20 bis +45°C t

Abmessungen Glas(H x B x T) - ca.	90 x124 x4 mm	128 x178 x4 mm	147 x202 x4 mm	114 x90 x4 mm
Abmessungen(H x B x T) - ca.	212 x224 x177 mm	273 x266 x215 mm	292 x273 x213 mm	320 x329 x200 mm
Gewicht -ca.	900 g	1440 g	2130 g	2305 g
Rauer Einsatz	Ja	Ja	Ja Mein

Technische Daten Netzteile

Eingangsspannung	100V - 240V AC 60 Hz/50 Hz
Eingangsstrom 0,4A	0,4A	0,4A	0,75A
Ausgangsspannung	12V DC 12V	DC 13.5V	DC 13,0V	DC
Ausgangsstrom	0,5A 1A	1A		1,8A
Schutzklasse	II
Lagertemperatur	-20C...60°C
Betriebstemperatur	0 bis +40 °C

① UMWELTHINWEISE I ENTSORGUNG

Entsorgen Sie die unbrauchbare Leuchte gemäß den gesetzlichen Bestimmungen. Die Kennzeichnung „Mulltonne" weist daraufhin, dass Elektrogeräte in der EU nicht mit dem normalen Haushaltsmüll entsorgt werden dürfen. Benutzen Sie die Rückgabe- und Sammelsysteme in ihrer Gemeinde oder wenden Sie sich an den Handler, bei dem das Produkt gkauft wurde.

Geben Sie das Gerät zur Entsorgung an einer speziellen Entsorgungsstelle für Altgeräte ab. Werfen Sie das Gerät nicht in den Hausmüll, da das Gerät Batterien/Akkus enthalt.

Damit erfüllen Sie ihre gesetzlichen Pflichten und leisten ihren Beitrag zum Umweltschutz.

HAFTUNGSAUSSCHLUSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. Wir übernehmen keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäß Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen. Bei falscher Verwendung des Produktes übernehmen wir keine Haftung und gewährren keine Gewährleistungs- oder Garantieansprüche.

GARANTIEHINWEIS

Auf das Produkt bieten wir eine zehnjährige Garantie, Akku ausgenommen. Bei Schaden am Produkt, die infolge Nichtbeachtung der Bedienungsanleitung entstehen, kann keine Garantie gewährt werden.

Ihr gesetzlicher Gewährleistungsanspruch wird hierdurch nicht beeinträchtigt.

Unsere Garantiebestimmungen finden Sie online unter

www.ansmann.de

Das Produkt entspricht den Anforderungen der EU-Richtlinien.

OPERATING INSTRUCTIONS

SCHIJNWERPER INSTELLEN

Maak de beiden vergrendelingsbauten los.
- Stel de hoek van de schijnwerper in.
- Draai de vergrendelingsbauten weever vast.

INGEBRUJKLM

TECHNISCHE GEGEVENS LAMP

Model	1600-0274:FL800R	1600-0275:FL1600R	1600-0276:FL2400R	1600-0402:FL4500R
Vermogen in watt 10 W 20 W 30 W 50 W
Li-ion accu-pack	7.4V2200mAh16.28Wh	7.4V4400mAh32.6Wh	11.1V4400mAh48.9Wh	11.1V6600mA73,26Wh
Ingangsspanning 12V DC 12V DC 13.5V 13V DC
Ingangsstroomsterkte 0,5A 1A 1A 1,8A
IP-beschemingsklasse IP54 (spatwaterdicht)
IK-beschemingsklasse IK05
Beschemingsklasse III
Type lamp SMD-LED

① VALONHEITTIMEN SÄTÄMINEN
