BEDIENUNGSANLEITUNG 864 Livarno Lux
DE AT CH LED-STERNENLICHTERKETTE
Bedienungs- und Sicherheitshinweise
ES GUIRNALDA DE ESTRELLAS LUMINOSAS LED
DE AT CH Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Artikels vertraut.
Teilebeschreibung 15
Technische Daten 15
Sicherheitshinweise 16
Montage....17
Bedienung....17
Reinigung und Lagerung 18
Fehlerbehebung 18
Entsorgung....18
Garantie....19
Service....21
O
Technische gegevens....63

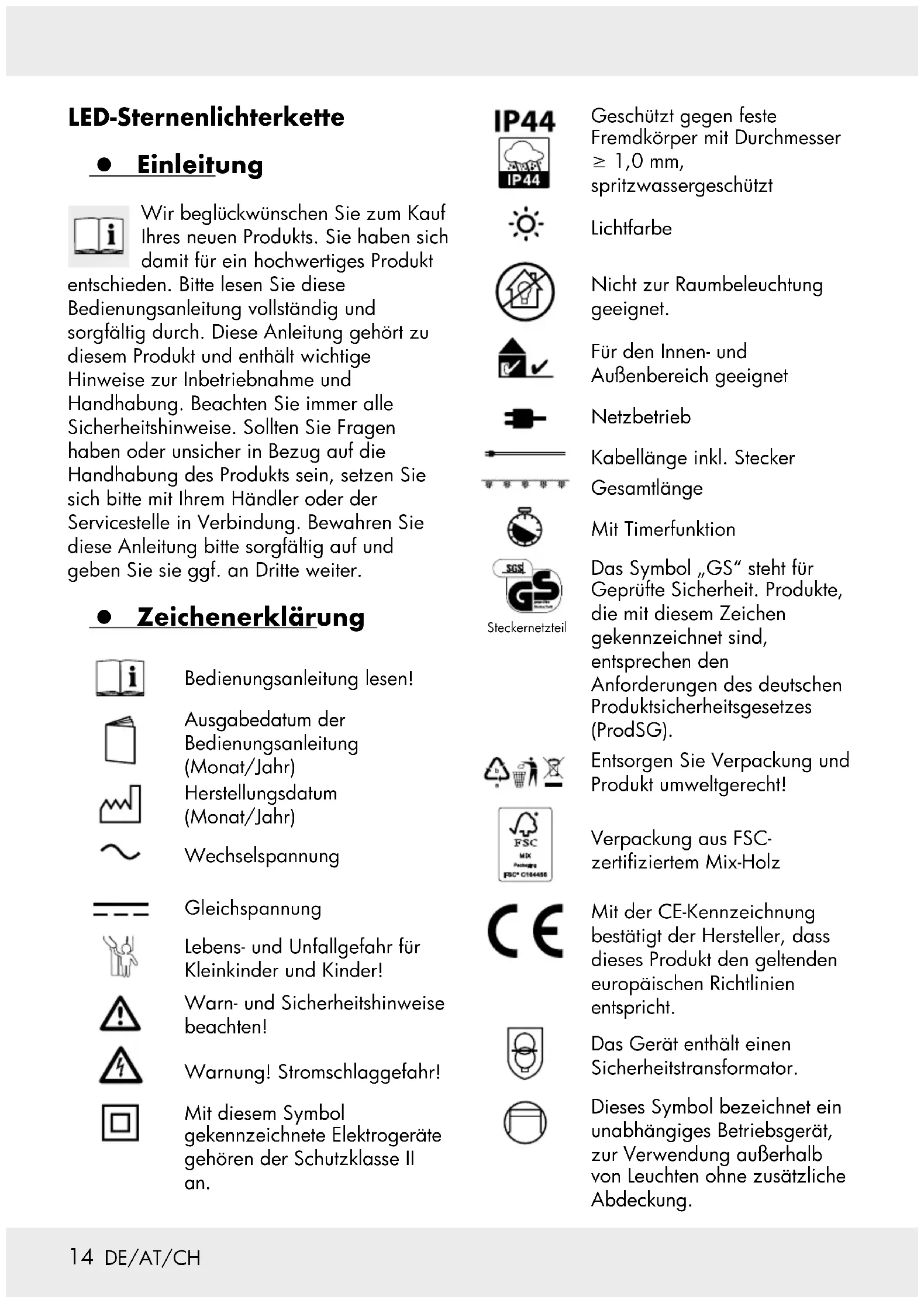

LED-Sternenlichterkette
- Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Produkts sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
- Zeichenerklärung
Bedienungsanleitung lesen!
Ausgabedatum der Bedienungsanleitung (Monat/Jahr)
Herstellungsdatum (Monat/Jahr)
Wechselspannung
Gleichspannung
Lebens- und Unfallgefahr für Kleinkinder und Kinder!
Warn- und Sicherheitshinweise beachten!
Warnung! Stromschlaggefahr!
Mit diesem Symbol gekennzeichnete Elektrogeräte gehören der Schutzklasse II an.
IP44
Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1,0 mm, spritzwassergeschützt
Lichtfarbe
Nicht zur Raumbeleuchtung geeignet.
Für den Innen- und Außenbereich geeignet
Netzbetrieb
Kabellänge inkl. Stecker Gesamtlänge
Mit Timerfunktion
Das Symbol „GS“ steht für Geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG).
Steckernetzteil
Entsorgen Sie Verpackung und Produkt umweltgerecht!
Verpackung aus FSC-zertifiziertem Mix-Holz
Mit der CE-Kennzeichnung bestätigt der Hersteller, dass dieses Produkt den geltenden europäischen Richtlinien entspricht.
Das Gerät enthält einen Sicherheitstransformator.
Dieses Symbol bezeichnet ein unabhängiges Betriebsgerät, zur Verwendung außerhalb von Leuchten ohne zusätzliche Abdeckung.
SELV
Dieses Symbol beschreibt die Polarität der Ausgangspannung an der Steckverbindung.
Der Begriff SELV (Safety Extra Low Voltage = Sicherheitskleinspannung) bezeichnet Spannungen, die aufgrund ihrer geringen Spannungshöhe und Isolierung besonderen Schutz gegen elektrischen Schlag bieten.
Separates Betriebsgerät durch Fachpersonal austauschbar.
Die LED's sind durch Fachpersonal austauschbar.
- Bestimmungsgemäße Verwendung
Das Produkt ist für die Dekoration im Innen- und Außenbereich geeignet. Dieses Produkt ist nur für den Einsatz in privaten Haushalten vorgesehen. Das Produkt ist kein Kinderspielzeug! Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produktes ist nicht zulässig und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.
- Lieferumfang
864-R, 864-W
1 x LED-Sternenlichterkette
1 x Netzstecker
1 x Bedienungsanleitung
- Teilebeschreibung
1 Netzstecker (Steckernetzteil)
2 Netzkabel
3 3D-Leuchstern
4 Überwurfkappe
5 Stecker
6 Anschlussbuchse
7 Knopf
- Technische Daten
Modellnummer: 864-R, 864-W
Leuchtmittel: LED-Modul (nicht durch den Benutzer austauschbar)
Eingangs- spannung: 3 V
Leistungs- aufnahme (LED): max. 0,9 W
Farbtemperatur (Lichtfarbe): 2700 K (warmweiß)
Gesamtlänge (Inkl. Netzkabel 11,75 m + Stecker):
Schutzart: IP44
Schutzklasse: II
Steckernetzteil (Netzstecker / POWER SUPPLY):
Herstellername: CHANGZHOU JUTAI ELECTRONIC CO., LTD.
Handelsregister- nummer: 91320411137521456
Anschrift: NO.8 LONGFA ROAD, XINBEI DISTRICT, CHANGZHOU 213031, JIANGSU, CHINA
Modell: JT-DC3V0.9W-H5-IP44
Eingangs-spannung: 220–240 V\~, 50-60 Hz
Ausgangs-
spannung:
3 V=
Ausgangsstrom: 300 mA
Ausgangsleistung: 0,9 W
Schutzklasse: II
Netzkabellänge: ca. 5 m
- Sicherheitshinweise
Sicherheitshinweise
AWARNUNG!
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND
KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.
■ Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
BESCHÄDIGUNGSGEFAHR!
Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen
führen.
■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.
Der Hersteller/Vertreiber dieses Produkts übernimmt keine Verantwortung für Verletzungen oder Schäden, die als Folge unsachgemäßer Montage/unsachgemäßen
Gebrauchs entstehen.
■ Manipulieren oder verändern Sie niemals das Produkt.
■ Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten.
■ Halten Sie das Produkt von offenem Feuer und heißen Flächen fern.
- Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachkräften.
Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.
VERMEIDEN SIE LEBENS- GEFAHR DURCH ELEKTRISCHEN SCHLAG!
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen.
Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Schützen Sie das Netzkabelvor scharfen Kanten, mechanischen Belastungen und heißen Oberflächen.
■ Fassen Sie den Netzstecker niemals mit feuchten Händen an.
■ Fassen Sie nur den isolierten Bereich des Netzsteckers beim Anschluss oder Trennen vom Stromnetz an!
■ Verwenden Sie das Netzkabel nie als Tragegriff.
■ Wickeln Sie das Kabel vollständig auseinander, bevor Sie es benutzen.
■ Schließen Sie das Produkt nur an eine gut zugängliche Steckdose an, damit Sie dieses bei einem Störfall schnell vom Stromnetz trennen können.
■ Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus
der Steckdose.
■ Trennen Sie das Produkt vom Stromnetz, wenn Sie es längere Zeit nicht verwenden (z. B. Urlaub) oder an einem anderen Ort aufstellen möchten.
Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (siehe „Technische Daten“).
■ Nehmen Sie das Produkt bei erkennbarem Defekt umgehend außer Betrieb.
VERLETZUNGSGEFAHR!
Unsachgemäßer Umgang mit dem Produkt kann zu Verletzungen führen.
■ Die Lichtquelle dieses Produktes darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden.
■ Nicht direkt in die Lichtquelle hineinschauen.
■ Schließen Sie das Produkt nicht an, wenn es sich noch in der Verpackung befindet. Es besteht Überhitzungsgefahr!
■ WARNUNG – DIESE LICHTKETTE DARF OHNE ALLE ORDNUNGSGEMÄß ANGEBRACHTEN DICHTUNGSRINGE NICHT BENUTZT WERDEN.
Das Betriebsgerät ist ausschließlich für den Betrieb mit LED-Modulen geeignet.
Das Betriebsgerät dieses Produktes darf vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden.
STOLPERGEFAHR! Stellen Sie sicher, dass das Netzkabel 2 so verlegt ist, dass niemand darüber
laufen bzw. stolpern kann.
- Montage
Hinweis: Nehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliche
Verpackungsmaterialien.
- Prüfen Sie, ob die Lieferung vollständig ist. - Prüfen Sie, ob das Produkt oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie sich über die im Garantieteil angegebene Serviceadresse an den Inverkehrbringer.
BRANDGEFAHR!
Hängen Sie das Produkt keineswegs über offenem Feuer
oder Hitzequellen auf. Dies kann zu Beschädigungen des Produkts und eine übermäßige Wärmeentwicklung kann zur Brandentwicklung führen.
BESCHÄDIGUNGSGEFAHR!
Sichern Sie das Produkt ausreichend gegen Herunterfallen.
Stromversorgung herstellen
STROMSCHLAGGEFAHR!
Stecken Sie den Stecker ^5 in die Anschlussbuchse ^6 des
Netzsteckers 1 (siehe Abb. B).
Drehen Sie die Überwurfkappe 4 auf dem Schraubengewinde der Anschlussbuchse 6 fest.
Stecken Sie den Netzstecker 1 in eine ordnungsgemäß installierte Steckdose.
Hinweis: Beim Gebrauch im Außenbereich ist der Netzstecker 1 an eine IPX4-
Steckdose anzuschließen, um den Spritzwasserschutz zu gewährleisten.
Bedienung
ÜBERHITZUNGSGEFAHR!
Betreiben Sie das Produkt nicht in der Verpackung, hier besteht
Überhitzungsgefahr!
Hinweis: Betreiben Sie das Produkt nur mit dem mitgelieferten Netzstecker. Schließen Sie weder das Produkt, noch den Netzstecker, an externe Geräte an.
Hinweis: Das Produkt leuchtet durchgehend, solange dieses mit dem Strom verbunden ist. Trennen Sie die Verbindung, schaltet sich das Produkt aus.
Timerfunktion
Um die Timerfunktion zu aktivieren, drücken und halten Sie den Knopf 7 am Netzstecker 1 (siehe Abb. C) bis die LED im Netzstecker grün au euchtet. Der Timer ist nun aktiviert.
Bei eingeschalteter Timerfunktion ist das Produkt für 6 Stunden eingeschaltet und danach für 18 Stunden ausgeschaltet.
Austausch der LEDs
STROMSCHLAGGEFAHR!
Unsachgemäßer Umgang mit dem Produkt sowie fehlerhafte Montage
können zu Verletzungen führen.
Die Lichtquelle dieses Produktes darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar quali zierten Person ersetzt werden.
■ Vor Lampenwechsel Netzstecker ziehen.
Es ist sicherzustellen, dass alle Schnittstellen mit einer LED bestückt sind.
■ Defekte Lampen sind umgehend durch Lampen des gleichen Typs wie geliefert oder entsprechend eines Typs nach Herstellerangaben zu ersetzen.
Alle Technischen Daten nden Sie unter: www.citygate24.de
■ Eine Anleitung zum Austausch der LEDs, für quali ziertes Fachpersonal, nden Sie unter: www.citygate24.de
- Reinigung und Lagerung
STROMSCHLAGGEFAHR!
Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose.
Aus Gründen der elektrischen Sicherheit
darf das Produkt niemals mit scharfen Reinigungsmitteln gereinigt oder in Wasser getaucht werden.
■ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.
Bei stärkeren Verschmutzungen feuchten Sie das Tuch leicht an.
■ Bewahren Sie das Produkt bei Nichtgebrauch an einem trockenen Ort in der Verpackung auf.
- Fehlerbehebung
● = Fehler
● = Ursache
= Lösung
● = Eine oder mehrere LEDs leuchten nicht.
- = Die LEDs sind defekt (z. B. durch Kabelbruch).
- = Die LEDs haben ihr Lebensdauerende erreicht.
○ = Zum Austauschen der LEDs nden Sie
eine Anleitung auf unserer
Homepage: www.citygate24.de
● = Das Produkt leuchtet nicht.
- = Das Produkt ist nicht am Stromnetz angeschlossen.
○ = Stecken Sie den Netzstecker 8 in eine ordnungsgemäß installierte Steckdose (siehe Kapitel „Stromversorgung herstellen“)
- Entsorgung
Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung:
1–7: Kunststoffe 20 – 22: Papier und Pappe 80 – 98: Verbundstoffe
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallverwertung. Das Triman-Logo gilt nur für Frankreich.
Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder
Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Für den deutschen Markt gilt: Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhändler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßig Elektro- und Elektronikgeräte verkaufen, sind außerdem verpflichtet, Altgeräte unentgeltlich zurückzunehmen, auch ohne, dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer sind als 25 cm. Wir bieten Ihnen
Rücknahmemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei Ihrem
Händler über die Rücknahmemöglichkeiten vor Ort. Sofern Ihr Altgerät personenbezogene Daten enthält, sind Sie selbst für deren Löschung verantwortlich, bevor Sie es zurückgeben. Sofern dies ohne Zerstörung des Altgerätes möglich ist, entnehmen Sie die alten Batterien oder Akkus sowie Lampen bevor Sie das Altgerät zur Entsorgung zurückgeben und führen Sie sie einer separaten Sammlung zu. Bei fest eingebauten Akkus ist bei der Entsorgung darauf hinzuweisen, dass das Gerät einen Akku enthält. Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
Zur Demontage der LEDs durch Fachpersonal finden Sie eine Bedienungsanleitung unter: www.citygate24.de
• Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Produktmängeln stehen Ihnen gegenüber dem Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellten Garantiebedingungen nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie
kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt durch unsere Garantie gedeckt wird, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder auf Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder aus Glas gefertigte Teile. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für
den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgende Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456) als Nachweis für den Kauf bereit. - Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes. - Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Service-Abteilung telefonisch oder per E-Mail. - Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
- Service
DE
Service Deutschland
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
AT
Service Österreich
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
CH
Service Schweiz
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
IAN 392355\_2201
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456) als Nachweis für den Kauf bereit.
Eine aktuelle Version der
Bedienungsanleitung finden Sie unter:
www.citygate24.de
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.
Mit dem QR-Code auf dem Titelblatt gelangen Sie direkt auf die Lidl-Service-Seite (www.lidlservice.com) und können durch die Eingabe der Artikelnummer (IAN)
123456_7890 Ihre Bedienungsanleitung öffnen.
- Technische gegevens
Modelnummer: 864-R, 864-W
Beschermingsklasse: II
Netadapter (netstekker/POWER SUPPLY):
Fabrikant: CHANGZHOU JUTAI
ELECTRONIC CO., LTD.
Handelsregister-
nummer: 91320411137521456
Adres: NO.8 LONGFA
ROAD, XINBEI
DISTRICT,
CHANGZHOU
213031, JIANGSU, CHINA
Model: JT-DC3V0.9W-H5-
IP44
Ingangsspanning: 220–240 V\~, 50-60 Hz
Beschermingsklasse: II
