Produkttyp	Akku-Multischleifer 12 V
Marke	Parkside
Modell	PAMS 12 A1
Nennspannung	12 V (Gleichstrom)
Leerlaufdrehzahl (n₀)	11000 min⁻¹
Nenn-Schwingungszahl (n₀)	22000 min⁻¹
Akkutyp	Lithium-Ionen, X12V Team Serie
Akkukapazität	2000 mAh (2 Ah)
Kompatibles Ladegerät	PLGK 12 A1/A2/A3, PLGK 12 B2, PDSLG 12 A1
Ladezeit (2 Ah)	Ca. 60 Min. (Ladegerät 2,4 A)
Leistungsaufnahme (Ladegerät)	50 W
Schalldruckpegel (LpA)	77,5 dB(A), Unsicherheit K=3 dB
Schallleistungspegel (LWA)	88,5 dB(A), Unsicherheit K=3 dB
Vibration (Schleifen)	3,107 m/s², Unsicherheit K=2
Lieferumfang	1 Schleifer, 4 Schleifblätter (60/80/120/240), 1 Absaugadapter, 1 Schleifpapierbefestigung, 1 Bedienungsanleitung
Bestimmungsgemäße Verwendung	Trockenschleifen von Holz, Kunststoff, Metall, beschichteten und lackierten Oberflächen
Garantie	3 Jahre (inkl. Akku)
Schutzklasse (Ladegerät)	II / doppelte Isolierung
Interne Sicherung (Ladegerät)	2 A
Wartung und Reinigung	Gehäuse mit einem trockenen Tuch reinigen, Staub mit einem Pinsel entfernen
Sicherheit	Ein-/Ausschalter, Akku-Entriegelung, Schutzabdeckung für Absaugung
Ersatzteile und Reparierbarkeit	Ersatzakkus erhältlich, Kundendienst per Telefon oder E-Mail

Häufig gestellte Fragen - PAMS 12 A1 PARKSIDE

Welcher Akku ist mit dem Parkside PAMS 12 A1 Schleifer kompatibel?

Der Schleifer ist mit Akkus der X12V Team-Serie kompatibel: PAPK 12 A1, A2, A3, B1, C1, D1. Der Akku ist nicht im Lieferumfang enthalten.

Welches Ladegerät für den Akku verwenden?

Verwenden Sie die Schnellladegeräte PLGK 12 A1/A2/A3, PLGK 12 B2 oder PDSLG 12 A1. Die Ladezeit für einen 2-Ah-Akku beträgt ca. 60 Minuten mit einem 2,4-A-Ladegerät.

Welche Materialien können mit diesem Schleifer geschliffen werden?

Er ermöglicht das Trockenschleifen von Holz, Kunststoff, Metall, beschichteten und lackierten Oberflächen. Er eignet sich besonders für Ecken und schwer zugängliche Stellen.

Wie wechselt man das Schleifblatt?

Das Schleifblatt wird mittels Klettverschluss auf dem Schleifteller befestigt. Stellen Sie sicher, dass die Absauglöcher übereinstimmen. Zum Entfernen ziehen Sie das Blatt einfach ab. Verwenden Sie die mitgelieferte Schleifblattbefestigung für eine genaue Ausrichtung.

Kann der Schleifer mit einem Staubsauger verwendet werden?

Ja, dank des mitgelieferten Staubabsaugungsadapters. Entfernen Sie die Schutzabdeckung, setzen Sie den Adapter ein und schließen Sie einen Staubsaugerschlauch an. Dies reduziert den Staub während der Arbeit.

Wie hoch sind Drehzahl und Schwingung des Schleifers?

Die Leerlaufdrehzahl beträgt 11000 min⁻¹ und die Schwingungszahl beträgt 22000 min⁻¹. Diese Werte gewährleisten ein effizientes Schleifen.

Wie kann der Ladezustand des Akkus überprüft werden?

Drücken Sie den EIN-/AUSSCHALTER. Die LED-Ladezustandsanzeige zeigt: rot/orange/grün = maximale Ladung, rot/orange = mittlere Ladung, rot = schwache Ladung (aufladen).

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Tragen Sie eine Schutzbrille und eine Staubmaske. Vermeiden Sie das Schleifen von bleihaltigen Farben oder asbesthaltigen Materialien. Arbeiten Sie nicht auf feuchten Oberflächen und sorgen Sie für ausreichende Belüftung.

Wie pflegt man den Schleifer?

Reinigen Sie nach jedem Gebrauch das Gehäuse mit einem trockenen Tuch und einem Pinsel, um Staub zu entfernen. Verwenden Sie keine Lösungsmittel oder scharfen Gegenstände. Der Schleifer erfordert keine besondere Wartung.

Welche Garantie hat der Parkside PAMS 12 A1 Schleifer?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab. Bewahren Sie den Kassenbon als Kaufnachweis auf.

BEDIENUNGSANLEITUNG PAMS 12 A1 PARKSIDE

Originalbetriebsanleitung

NL BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE

DE/AT/CH Originalbetriebsanleitung Seite 15

Alle Parkside Geräte und die Ladegeräte PLGK 12 A1/A2/A3/B2/PDSLG 12 A1 der X12V Team Serie sind mit dem Akku-Pack PAPK 12 A1/A2/A3/B1/C1/D1 kompatibel.

Bestimmungsgemäßer Gebrauch 16

Ausstattung 16

Lieferumfang....16

Technische Daten 16

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 17

1. Arbeitsplatzsicherheit 17

2. Elektrische Sicherheit ....

3. Sicherheit von Personen 18

4. Verwendung und Behandlung des Elektrowerkzeugs 18

5. Verwendung und Behandlung des Akkuwerkzeugs 19

6. Service 20

Gerätespezifische Sicherheits hinweise 20

Sicherheitshinweise für Ladegeräte 21

Vor der Inbetriebnahme 21

Akku-Pack entnehmen/laden/ einsetzen 21

Akkuladezustand prüfen 22

Inbetriebnahme 22

Staubabsaugung anschließen 22

Schleifblatt anbringen/abziehen 23

Arbeitshinweise....23

Wartung und Reinigung 23

Garantie der Kompernaß Handels GmbH....24

Service 25

Importeur 25

Entsorgung 26

Original-Konformitätserklärung 27

Ersatz-Akku Bestellung 28

Telefonische Bestellung 28

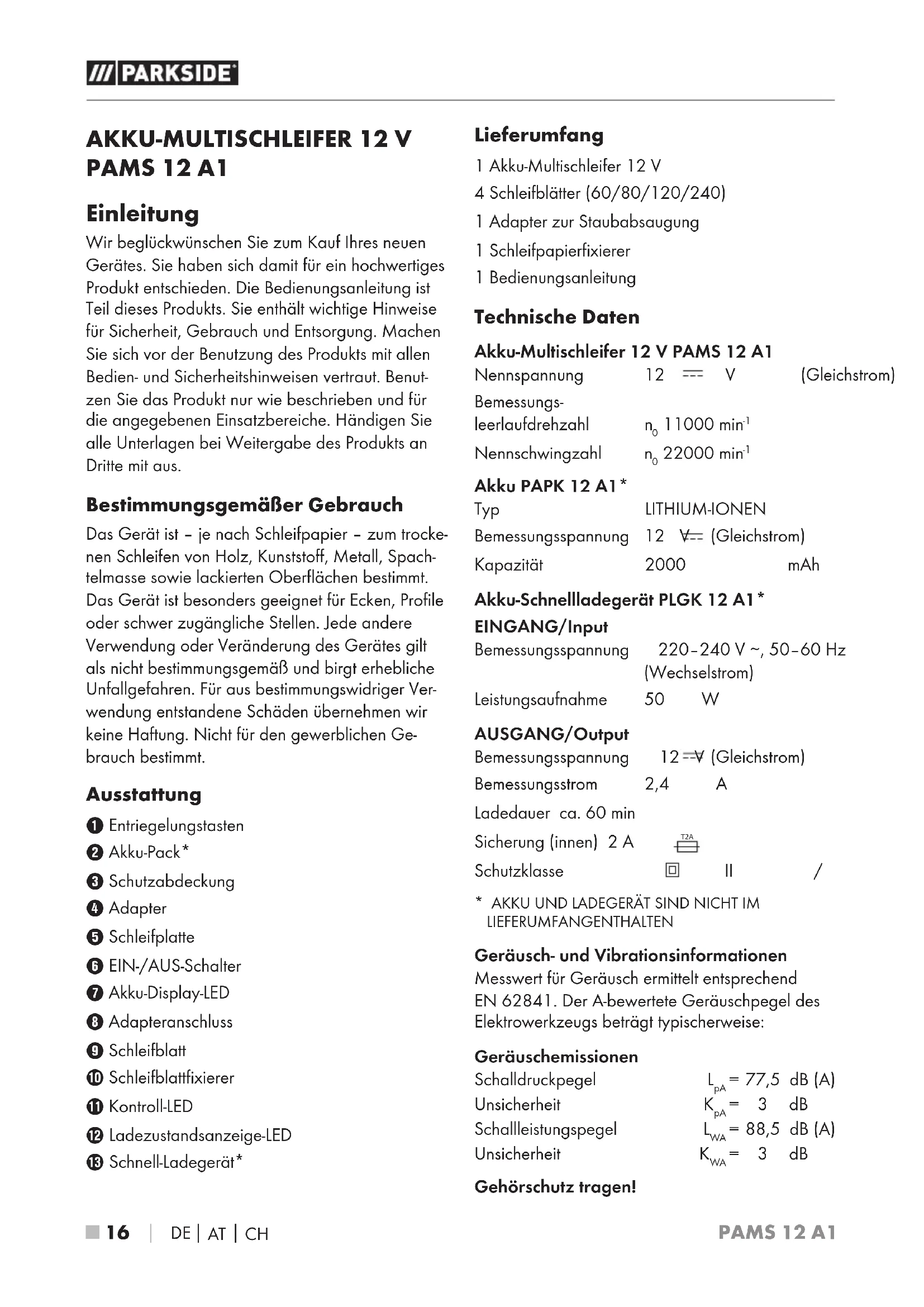

AKKU-MULTISCHLEIFER 12 V PAMS 12 A1

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist – je nach Schleifpapier – zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen bestimmt. Das Gerät ist besonders geeignet für Ecken, Profile oder schwer zugängliche Stellen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Nicht für den gewerblichen Gebrauch bestimmt.

Ausstattung

① Entriegelungstasten
② Akku-Pack*
③ Schutzabdeckung
4 Adapter
⑤ Schleifplatte
6 EIN-/AUS-Schalter
⑦ Akku-Display-LED
8 Adapteranschluss
9 Schleifblatt
⑩ Schleifblattfixierer
11 Kontroll-LED
⑫ Ladezustandsanzeige-LED
13 Schnell-Ladegerät*

Lieferumfang

1 Akku-Multischleifer 12 V
4 Schleifblätter (60/80/120/240)
1 Adapter zur Staubabsaugung
1 Schleifpapierfixierer
1 Bedienungsanleitung

Technische Daten

Akku-Multischleifer 12 V PAMS 12 A1

Nennspannung	12 === V	(Gleichstrom)
Bemessungs-leerlaufdrehzahl	n_0 11000 min^-1
Nennschwingzahl	n_0 22000 min^-1

Akku PAPK 12 A1*

Typ	LITHIUM-IONEN
Bemessungsspannung	12 (Gleichstrom)
Kapazität	2000 mAh

Akku-Schnellladegerät PLGK 12 A1\*

EINGANG/Input

Bemessungsspannung	220–240 V ~, 50–60 Hz (Wechselstrom)
Leistungsaufnahme	50 W

AUSGANG/Output

Bemessungsspannung	12 = ∨ (Gleichstrom)
Bemessungsstrom	2,4	A

Ladedauer ca. 60 min

Sicherung (innen) 2 A

Schutzklasse

* AKKU UND LADEGERÄT SIND NICHT IM LIEFERUMFANGENTHALTEN

Geräusch- und Vibrationsinformationen

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionen

Schalldruckpegel	L_pA = 77,5 dB (A)
Unsicherheit	K_pA = 3 dB
Schallleistungspegel	L_WA = 88,5 dB (A)
Unsicherheit	K_WA = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte

Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Schleifen

Schwingungsemissionswert a_h=3,107 m/s^2

Unsicherheit K 2

HINWEIS

▶ Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
▶ Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweisefür Elektrowerkzeuge

WARNUNG! 1,5

m/s

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäubebefinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzu-schließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherhetisregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C (265°F) können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.

Schützen Sie den Akku

vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, Feuer, Wasser und Feuchtigkeit.

Es besteht Explosionsgefahr.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Gerätespezifische Sicherheits- hinweise

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
■ Stützen Sie auf keinen Fall die Hände neben oder vor dem Gerät und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

■ BRANDGEFAHR DURCH FUNKENFLUG!

Wenn Sie Metalle schleifen, entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befinden.

⚠️ WARNUNG! GIFTIGE DÄMPFE!

▶ Die durch die Bearbeitung entstehenden schädlichen/giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar.

⚠️ WARNUNG! GEFÄHRDUNG DURCH STAUB!

▶ Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an. Tragen Sie Schutzbrille und Staubschutzmaske!

■ Sorgen Sie bei der Bearbeitung von Kunststoffen, Farben, Lacken, etc. für ausreichende Belüftung.

■ Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lösungsmittelhaltigen Flüssigkeiten.

■ Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.

■ Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.

■ Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

■ Vermeiden Sie den Kontakt mit dem laufenden Schleifblatt.

■ Verwenden Sie das Gerät nur mit angebrachtem Schleifblatt.

■ Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen/-zubehör. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

■ Lassen Sie das ausgeschaltete Gerät zum Stillstand kommen, bevor Sie es ablegen.

■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Sicherheitshinweise für Ladegeräte

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet.

WARNUNG!

■ Betreiben Sie das Gerät nicht mit beschädigtem Kabel, Netzkabel oder Netzstecker. Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.

ACHTUNG!

▶ Dieses Ladegerät kann nur die folgenden Batterien laden: PAPK 12 A1/PAPK 12 A2/PAPK 12 A3/PAPK 12 B1/PAPK 12 C1/PAPK 12 D1.
▶ Eine aktuelle Liste der Akkukompatibilität finden Sie unter www.Lidl.de/Akku.

Vor der Inbetriebnahme

Akku-Pack entnehmen/laden/einsetzen

VORSICHT!

Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack ② aus dem Ladegerät nehmen bzw. einsetzen.

HINWEIS

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor Inbetriebnahme idealerweise vollständig auf. Sie können den Li-Ionen-Akku jederzeit aufladen, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.
Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das Lagerungsklima soll kühl und trocken sein in einer Umgebungstemperatur zwischen 0 und 50 °C.

1. Zur Entnahme des Akku-Packs ② drücken Sie die Entriegelungstasten ① und ziehen den Akku-Pack ② aus dem Gerät.

2. Stecken Sie den Akku-Pack ② in das Schnell-Ladegerät ⑬.

3. Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED ⑪ leuchtet rot.

4. Die grüne Ladezustandsanzeige-LED ⑫ signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack ② einsatzbereit ist.

5. Schieben Sie den Akku-Pack ② in das Gerät ein.

Akkuladezustand prüfen

• Drücken Sie zum Prüfen des Akkuladezustands die Taste EIN-/AUS-Schalter ⑥ (siehe auch Hauptabbildung). Der Zustand bzw. die Restleistung wird in der Akku-Display-LED ⑦ wie folgt angezeigt:
  ROT/ORANGE/GRÜN = maximale Ladung
  ROT/ORANGE = mittlere Ladung
  ROT = schwache Ladung - Akku aufladen

Inbetriebnahme

HINWEIS

▶ Schalten Sie den Handschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Gerät einschalten

- Drücken Sie den EIN-/AUS-Schalter 6.

Gerät ausschalten

Drücken Sie den EIN-/AUS-Schalter 6.

Staubabsaugung anschließen

⚠️ WARNING! BRANDGEFAHR!

Beim Arbeiten mit Elektrowerkzeugen, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungünstigen Bedingungen, wie z. B. bei Funkenflug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

⚠️ WARNING!

▶ Bevor Sie Arbeiten am Gerät durchführen, entnehmen Sie den Akku-Pack ② aus dem Gerät.

Anschließen

♦ Entfernen Sie die Schutzabdeckung ③ vom Adapteranschluss ⑧.
- Stecken Sie den Adapter 4 auf den Adapteranschluss 8.
♦ Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z. B. eines Werkstatt-staubsaugers) auf den Adapter 4.

Entnehmen

♦ Ziehen Sie den Schlauch der Staubsaugvorrichtung vom Adapter ③ ab.
♦ Ziehen Sie den Adapter 4 ab.
♦ Bringen Sie die Schutzabdeckung 8 wieder am Adapteranschluss 8 an.

Schleifblatt anbringen/abziehen

WARNUNG!

▶ Bevor Sie Arbeiten am Gerät durchführen, entnehmen Sie den Akku-Pack ② aus dem Gerät.

HINWEIS

▶ Entfernen Sie vor dem Befestigen eines neuen Schleifblattes Staub und Schmutz von der Schleifplatte ⑤.

Anbringen

- Sie können das Schleifblatt ⑨ mittels Klettverschluss an der Schleifplatte ⑤ anbringen.

♦ Achten Sie auf Übereinstimmung der Absauglöcher am Schleifblatt ⑨ und Schleifplatte ⑤. Benutzen Sie dazu den Schleifblattfixierer ⑩ wie in Abb. A auf der Ausklappseite dargestellt.

Abziehen

Ziehen Sie das Schleifblatt ⑨ einfach von der Schleifplatte ⑤ ab.

Arbeitshinweise

■ Beachten Sie bitte, dass Sie zur Bearbeitung der verschiedenen Materialien entsprechende Schleif blätter mit unterschiedlicher Körnung einsetzen.

■ Führen Sie das Gerät eingeschaltet an das Werkstück.

■ Arbeiten Sie mit geringem Anpressdruck.

■ Arbeiten Sie mit gleichmäßigem Vorschub.

■ Wechseln Sie die Schleifblätter rechtzeitig aus.

■ Schleifen Sie nie mit dem gleichen Schleifblatt unterschiedliche Materialien (z. B. Holz und anschließend Metall). Nur mit einwandfreien Schleifblättern erreichen Sie gute Schleifleistungen.

■ Reinigen Sie hin und wieder das Schleifblatt mit dem Staubsauger.

■ Schleifen Sie schwer erreichbare Stellen mit der vorderen oder seitlichen Kante des Schleifblattes an der Schleifplatte.

■ Führen Sie den Schleifvorgang parallel und überlappend zu den Schleifbahnen durch.

■ Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es dann aus.

Wartung und Reinigung

WARNUNG!

▶ Bevor Sie Arbeiten am Gerät durchführen, entnehmen Sie den Akku-Pack ② aus dem Gerät.

Der Akku-Handschleifer ist wartungsfrei.

■ Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.

■ Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch.

■ Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

■ Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.

■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80%. Das optimale Lagerungsklima ist kühl und trocken.

Garantie der KompernaßHandelsGmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Sie erhalten auf die Akku-Packs der X12V und X20V Team Serie 3 Jahre Garantie ab Kaufdatum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Garantiezeit gilt nicht bei

■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes durch den Kunden
■ Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN) 405828_2201 als Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 405828_2201 Ihre Bedienungsanleitung öffnen.

! WARNING!

▶ Lassen Sie Ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
▶ Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Service

DE ServiceDeutschland

Tel.: [phone] (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.: [phone] E-Mail: [e-mail]

CH ServiceSchweiz

Tel.: [phone] E-Mail: [e-mail]

IAN 405828_2201

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Das Produkt und die Verpackung sind recyclebar, unterliegen einer erweiterten Herstellerverantwortung und werden getrennt gesammelt.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Das nebenstehende Symbol einer durch-gestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Für den deutschen Markt gilt

Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an Ihren Händler zurückzugeben. Händler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhändler mit einer Verkaufs fläche von mindestens 800 qm, die regelmäßig Elektro- und Elektronik geräte verkaufen, sind außerdem verpflichtet, bis zu drei Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größer sind als 25 cm. LIDL bietet Ihnen Rücknahmemöglichkeiten direkt in den Filialen und Märkten an. Informieren Sie sich auch bei Ihrem Händler über die Rücknahme möglichkeiten vor Ort.

Weitere Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Batterien/Akkus sind als Sondermüll zu be handeln und müssen daher durch entsprechende Stellen (Händler, Fachhändler, öffentliche kommunale Stellen, gewerbliche Entsorgungsunternehmen) umweltgerecht entsorgt werden. Batterien/Akkus können giftige Schwermetalle enthalten.

Werfen Sie Batterien/Akkus daher nicht in den Hausmüll, sondern führen Sie diese einer separaten Sammlung zu. Geben Sie Batterien/Akkus nur im entladenen Zustand zurück.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe,

20-22: Papier und Pappe, 80-98: Verbundstoffe.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)

EG-Niedersapnnungsrichtlinie (2014/35/EU, nur Ladegerät)

Elektromagnetische Verträglichkeit (2014/30/EU)

RoHS-Richtlinie (2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben be schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen

EN 62841-1:2015

EN 62841-2-4:2014

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:2015

EN IEC 55014-2:2021

EN IEC 61000:2018

Typ/Gerätebezeichnung: Akku-Multischleifer 12 V PAMS 12 A1

Herstellungsjahr: 06–2022

Seriennummer: IAN 405828_2201

Bochum, 14.03.2022

Jeddy Gruick

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Ersatz-Akku Bestellung

Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so können Sie dies entweder bequem im Internet unter www.kompernass.com oder telefonisch abwickeln.

Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.

HINWEIS

Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in diesem Fall bitte die Service-Hotline.

Telefonische Bestellung

DE Service Deutschland Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
AT Service Österreich Tel.: [phone]
CH Service Schweiz Tel.: [phone]

Um eine schnelle Bearbeitung Ihrer Bestellung zu gewährleisten, halten Sie bitte für alle Anfragen die Artikelnummer (IAN 405828_2201) des Gerätes bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild oder dem Titelblatt dieser Anleitung.

Table des matières

Introduction 30

Technische gegevens 46

Telefonisch bestellen 58

MULTIFUNCTIONELE ACCU-SCHUURMACHINE 12 V PAMS 12 A1

Inleiding

Telefonisch bestellen

NL ServiceNederlandTel.: 0800 0249630
BE ServiceBelgiëTel.: 0800 12089

Bochum, 14. 03. 2022

Jodzfrud CE

Semi Uguzlu

- Manažér kvality -

KompernassHandels GmbH

Kære kunde
