BEDIENUNGSANLEITUNG M39QHD165C LC-Power

BEDIENUNGSANLEITUNGINHALT

1. SICHERHEITSHINWEISE

1. Sicherheitshinweise

3. Verpackungsinhalt

9. RGB-Bereiche und GamePlus-Wechsel

12. Technische Daten

• Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus.

ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen. Ger-1 Betrieb:

(z. B. Heizungen) fern. Halten Sie jegliche Flüssigkeiten vom Monitor fern.

Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.

Netzstecker und nutzen den Monitor nicht weiter.

professionellen Servicetechniker.3.Verpackungsinhalt Rechtliche Hinweise: Ger-2

Netzkabel(100 – 240 Wechselspannung, 50/60 Hz)

BedienungsanleitungVESA-WandlerLC-M39-QHD-165-CGEKRÜMMTER GAMINGMONITORBEDIENUNGSANLEITUNG

oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA

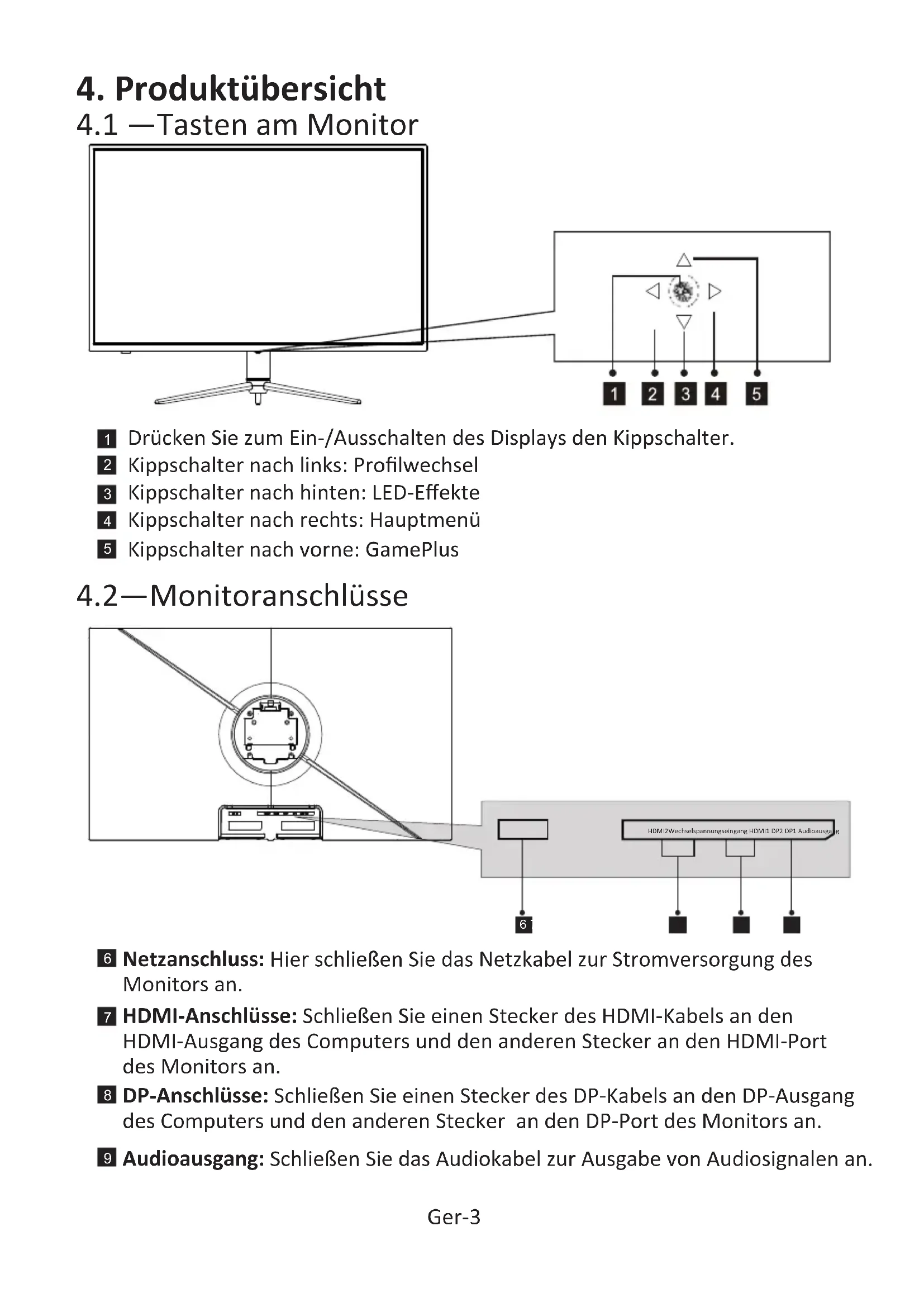

4.2—Monitoranschlüsse Drücken Sie zum Ein-/Ausschalten des Displays den Kippschalter. Kippschalter nach links: Profilwechsel Kippschalter nach hinten: LED-Effekte Kippschalter nach rechts: Hauptmenü Kippschalter nach vorne: GamePlus Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an. HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers und den anderen Stecker an den HDMI-Port des Monitors an. DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an. Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an. Ger-3

6 7 8 9HDMI2Wechselspannungseingang HDMI1 DP2 DP1 Audioausgang5. Standfußinstallaon

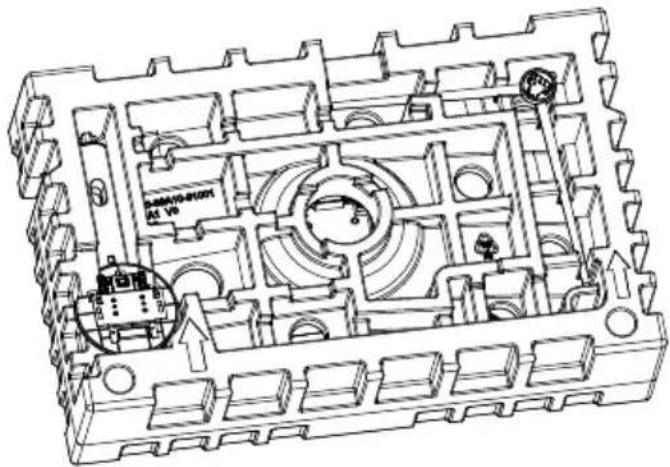

1. Öffnen Sie die Verpackung, nehmen Sie den Monitor mitsamt Schaumstoff

heraus und stellen Sie das Gerät san auf einem Tisch ab.

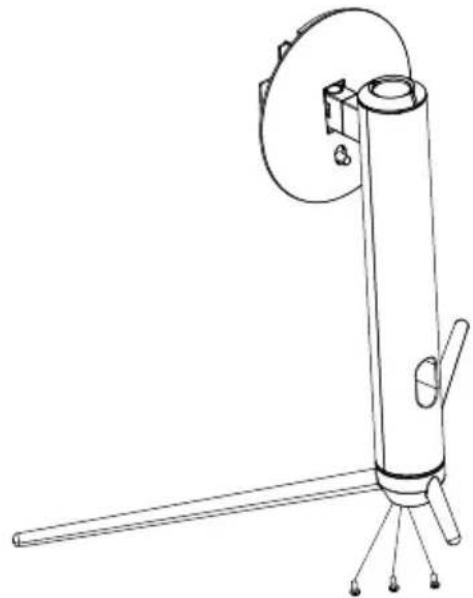

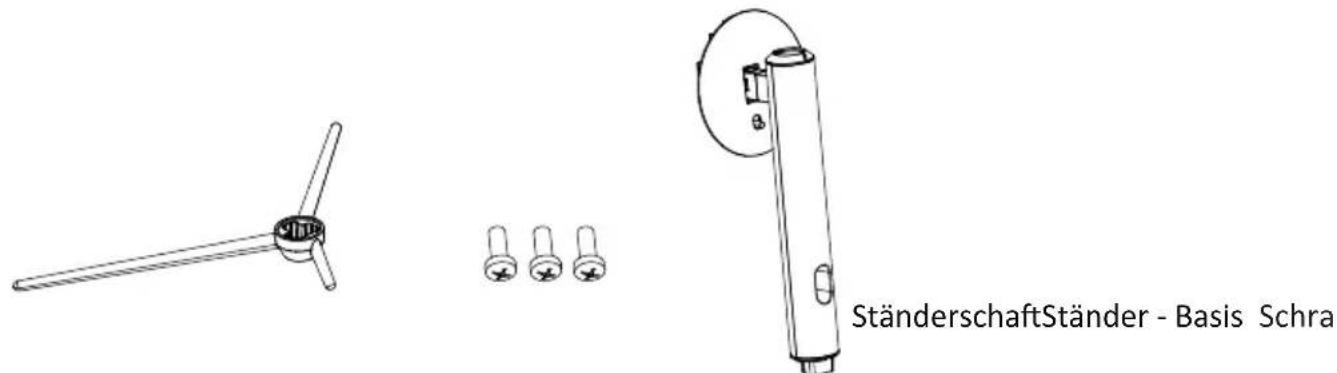

2. Nehmen Sie Basis, Scha und drei Schrauben (PM5 x 15) aus der Verpackung.

3. Fixieren Sie die Basis mit den drei Schrauben (PM5 x 15) am Scha.

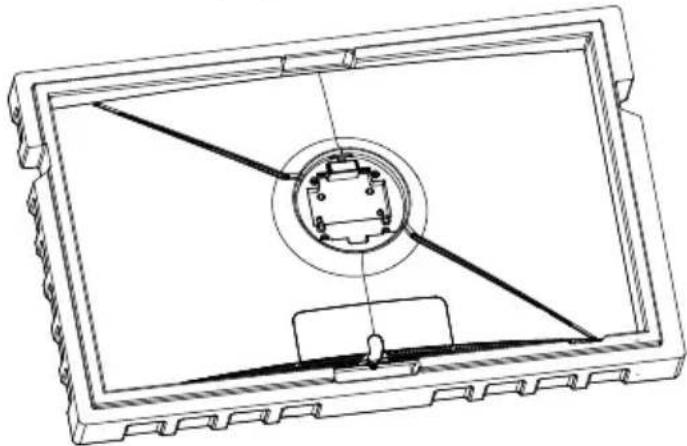

Ger-4 StänderschaStänder - Basis Schrauben (PM5 x 15) x 34. Nehmen Sie das obere Styropor-Teil heraus. Ger-5 Legen Sie den Monitor auf eine flache Unterlage, bevor Sie den Ständer abnehmen.

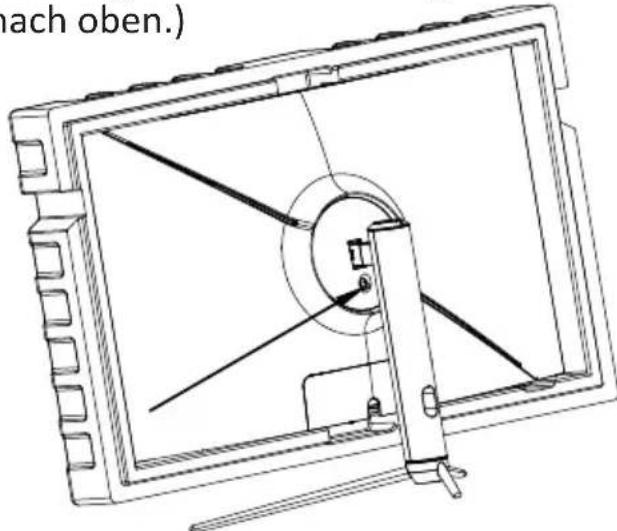

5. Nehmen Sie den Standfuß und richten Sie diesen am Steckplatz des

Gerätes aus. Fixieren Sie den Standfuß anschließend nach unten. (Hinweis: Ziehen Sie zur Enernung der Basishalterung den Schnellfreigabeknopf mit Ihrem Finger nach oben.)

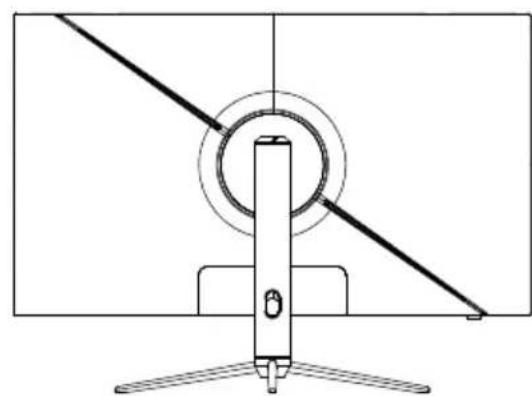

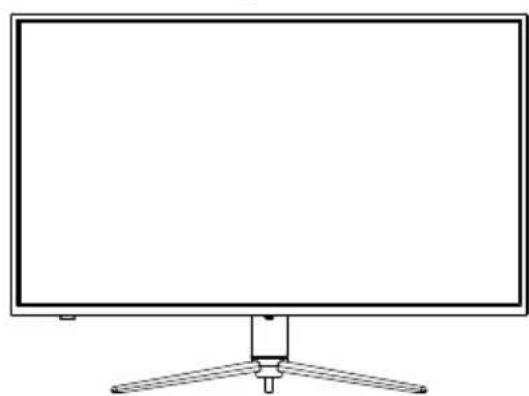

6. Greifen Sie die Halterung mit den Händen und stellen Sie das Gerät

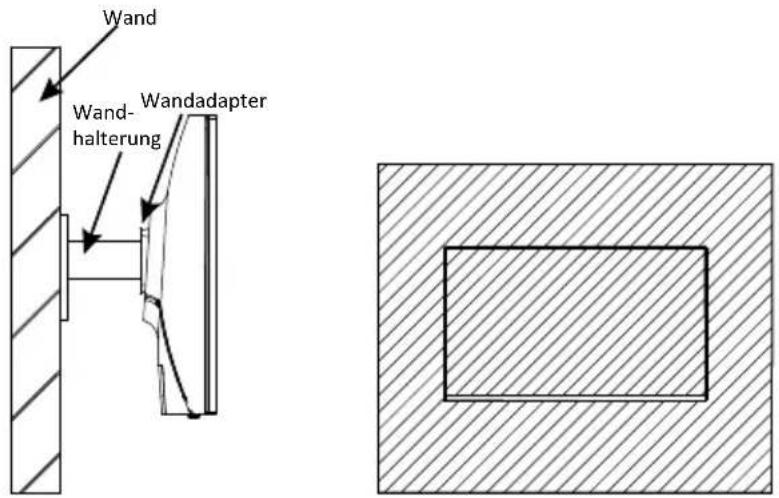

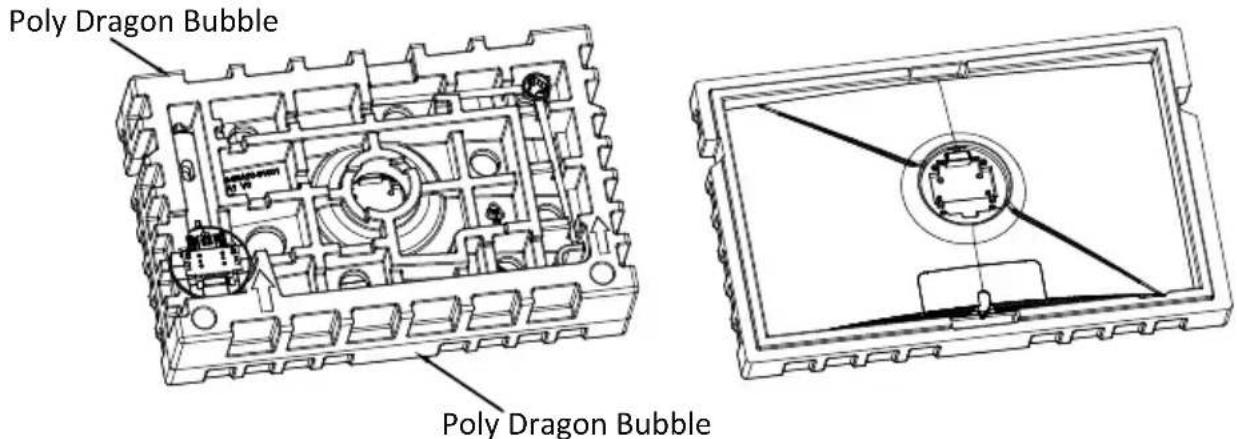

aufrecht hin. (Hinweis: Während der Aufstellung des Gerätes sollte das Gerät nicht aus dem unteren Styropor-Teil enernt werden; achten Sie darauf, nicht mit Ihren Händen gegen den Bildschirm zu drücken, da er andernfalls beschädigt werden könnte.)6. Wandmontage Ger-6

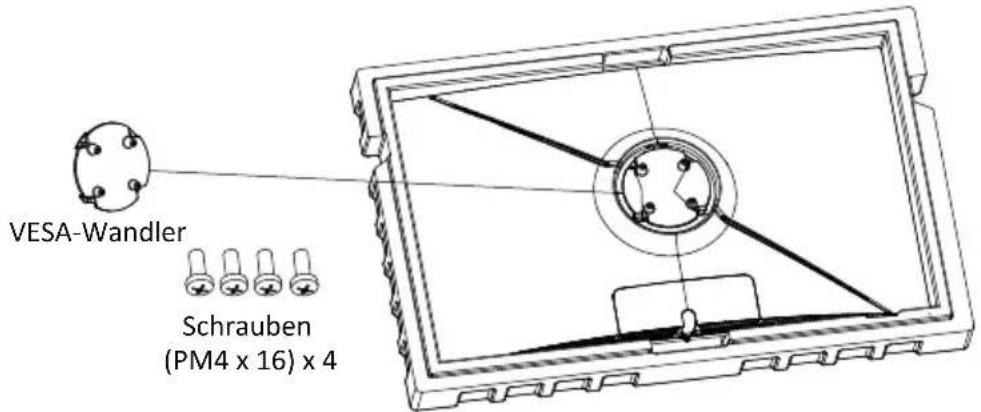

2. Nehmen Sie den Wandadapter aus dem gepolsterten Beutel und vier

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 100mm Schraubenabstand.

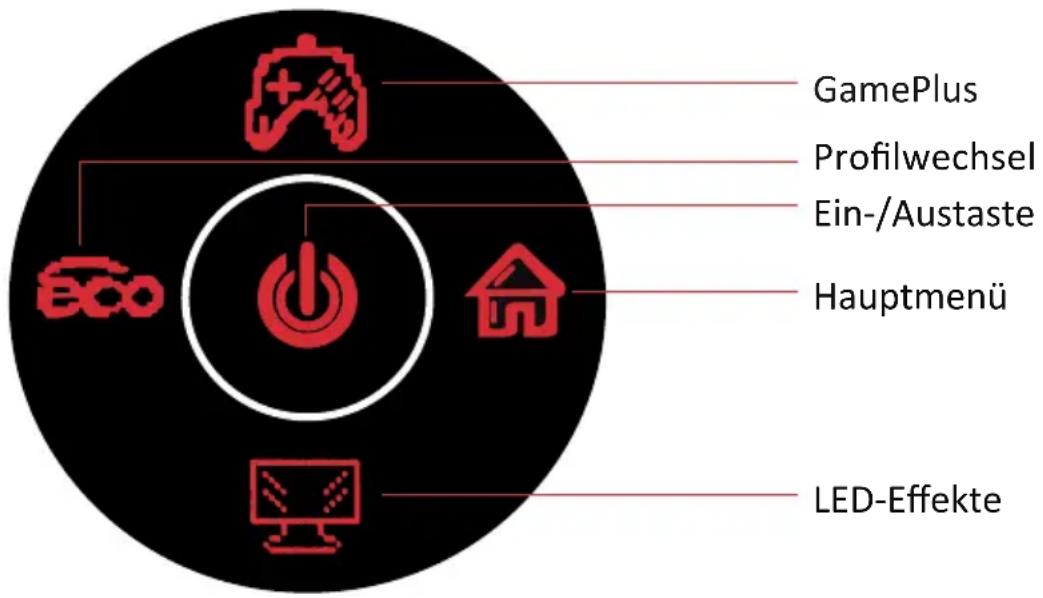

1. Der Monitor beinhaltet zwei Touch-Oponen zum Zugreifen auf allgemeine

Einstellungen. Ger-7 Hauptmenü GamePlus Profilwechsel Ein-/Austaste LED-Effekte Diese Funkon ist per Vorgabe abgeschaltet. Wenn Sie diese Funkon nutzen möchten, muss Ihre Hardware FreeSync-fähig sein, zusätzlich benögen Sie ein DP-Kabel und aktuellste Grafikkartentreiber. Verbinden Sie Ihren Comput- er und Monitor über ein DP-Kabel, wenn Sie diese Funkon nutzen möchten. Nach Anschluss werden Sie möglicherweise zur Akvierung der Funkon an Ihrem Computer aufgefordert. Wenn diese Aufforderung nicht erscheint, müssen Sie die Funkon eventuell im Einstellungsmenü Ihrer Grafikkarte akvieren. Hinweise zum Einschalten oder Akvieren von FreeSync finden Sie in der Dokumentaon Ihrer Grafikkarte. Mit dem Bildschirmmenü (OSD) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken. Wenn Sie den Monitor zum ersten Mal benutzen, nimmt das Gerät anhand der Konfiguraon Ihres Computers automasch opmale Einstellungen vor.3. Kippschalter nach vorne ( ) oder nach hinten ( ) zum Durchsuchen der Funktonen.

4. Kippschalter nach links ( ) zum Verlassen des aktuellen Bildschirms.

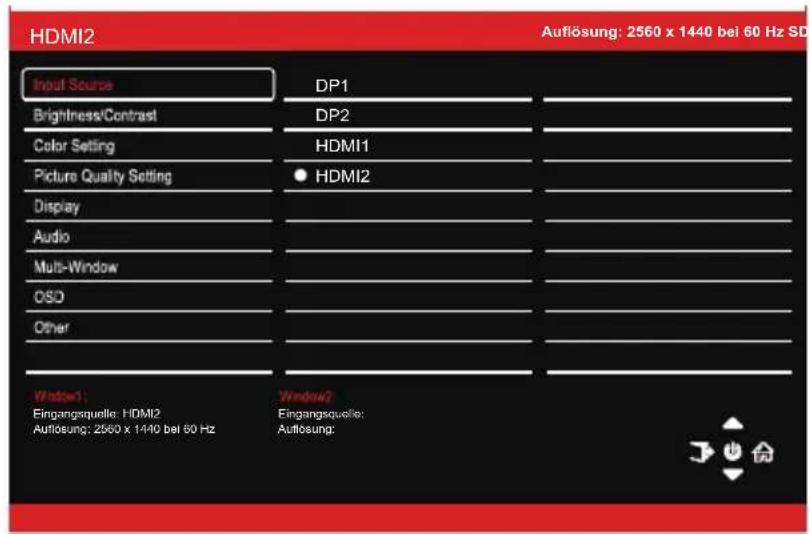

2. Drücken Sie zum Aufrufen des OSD-Bildschirms ( ).

Auflösung: 2560 x 1440 bei 60 Hz SDR HDMI2 DP1 DP2 HDMI1HDMI2Eingangsquelle: HDMI2Auflösung: 2560 x 1440 bei 60 HzEingangsquelle:Auflösung:7.1 — OSD-Menüfunkonen Ger-9 Hauptmenü Untermenü Optionen Beschreibung Eingangsquelle DP2 HDMI1

Auf DP2-Signaleingang umschalten Auf HDMI1-Signaleingang umschalten DP1 – Auf DP1-Signaleingang umschalten Helligkeit/ Kontrast Helligkeit 0 bis 100 Zum Einstellen der Helligkeit. Schwarzpegel 0 bis 100 Anzeige-Schwarzwert anpassen Kontrast 0 bis 100 Zum Einstellen des Kontrastes. DCR Ein Zum Einschalten der DCR-Funktion. Aus Zum Abschalten der DCR-Funktion. Farbeinste- llungen Gamma Zum Einstellen des Gammawertes.Gamma 1,8 Gamma 2,0 Gamma 2,6 Bildmodus Standard, Foto, Film, Spiel, FPS, RTS, Visuellen Modus entsprechend der Aktivität einstellen Farb- temperatur Warm, Kühl, Benutzer Zur Auswahl der Farbtemperatur. Blaureduktion 0 bis 100 Hue 0 bis 100 Zum Einstellen des Farbtons. Sättigung RGB-Bereich 0 bis 100 RGB voll, RGB beschränkt Sättigungsstufen anpassen RGB-Bereichsmodus wählen, voll oder beschränkt Bildqualität- seinstellungen Schärfe 0 bis 100 Zum Einstellen der Bildschärfe. Reaktionszeit Aus, Hoch, Mittle, Niedrig Reaktionszeit anpassen Rauschreduktion Aus, Hoch, Mittle, Niedrig Vermindert Bildstörungen durch Signalinterferenz. Dynamische Helligkeitsregelung Ein, Aus Verbessert die Darstellung von Graustufen. Anzeige Bildformat Breitbild, 4:3, 1:1, Auto Zur Auswahl des Bildseitenverhältnisses. Audio Stummschaltung Ein, Aus Schaltet die Stummschaltung ein und aus. Lautstärke 0 – 100 Zum Anpassen der Lautstärke. Audioquelle Auto-Quelle, DP1,

Zur Auswahl des Audiosignals (HDMI oder DP). HDMI2 – Auf HDMI2-Signaleingang umschalten MPRT Ein, Aus Reaktionszeit bewegliches Bild Gamma 2,4 Gamma 2,2 Zum Einstellen der Blaureduktion.Ger-10 Hauptmenü Untermenü Optionen Beschreibung Multifenster Multifenster Aus, BiB-Modus, BnB-2-Fenster Zur Auswahl der Bild-im-Bild-/Bild-neben- Bild-Modi nach Anzahl der Signalquellen. Fenster-2- Subeingang DP1, DP2, HDMI1, HDMI2 Zur Auswahl des Eingangssignals zum BiB-/ BnB-Modus. BiB-Größe Klein, Mittel, Groß Größe des BiB/BnB-Anzeige-Fensters anpassen BiB-Position Oben rechts, Oben links, Unten rechts, Unten links Zum Anpassen der BiB-/BnB-Fensterposition. Tauschen – Normal, 90, 180, 270 Signalquelle zweier Kanäle nur von BiB/BnB-2- Bildschirmen tauschen OSD Sprache Deutsch, 简体中文， 한국어，Русский, Español,

Français, Deutsch Zur Auswahl der OSD-Sprache. OSD H. Position 0 – 100 Zum Anpassen der OSD-Horizontalposition. OSD-V-Position 0 – 100 Zum Anpassen der OSD-Vertikalposition. OSD Transparenz 0 – 100 Zum Einstellen der OSD-Transparenz. OSD-Anzeigezeit OSD-Drehung 5 – 100 Zum Einstellen, wie lange das OSD-Menü im Leerlauf angezeigt wird. Sonstiges DP-Version DP 1.1, DP 1.2, DP1.4 Ein, Aus FreeSync-Funktion ein-/ausschalten HDR Ein, Aus, Erkennungsautomatik HDR-Modus ein-/ausschalten Zum Rücksetzen der Monitorkonfiguration. Rücksetzen - Wenn diese Funktion aktiv ist, dreht sich das OSD mit, wenn der Bildschirm gedreht wird. FreeSync (Adaptive Synchronisierung)1. Drücken Sie die Taste zum Umschalten zu den GamePlus-Modi.

andere Szenarien genutzt werden.

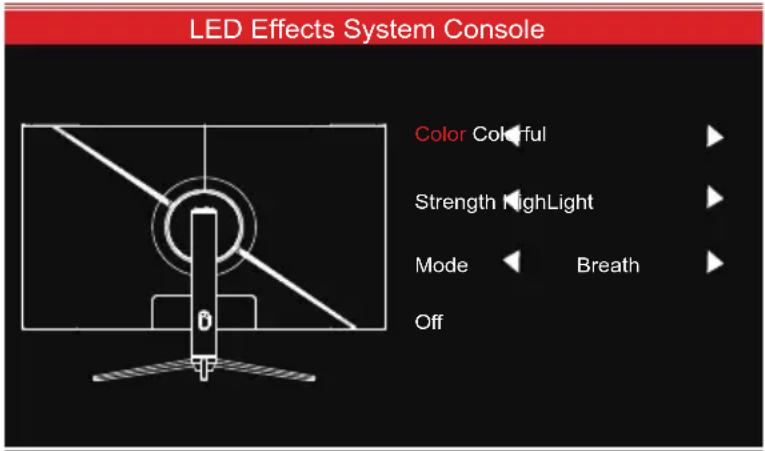

8. LED- Effekte-Systemkonsole

10. BIB (Bild-im-Bild) Eingangsinformaonen

9. RGB-Bereiche und GamePlus-Wechsel

2. Drücken Sie zum Umschalten zwischen ECO-Modi die Linkstaste ( ).

Der Standardmodus ist die beste Wahl für die meisten Zwecke. Ger-11 Modus StartbildschirmBild-im-Bild Fenster tauschenBildmodusDP HDMIModus 1 DP X O O OModus 2 HDMI O X O O

sie nicht unterstützt wird.

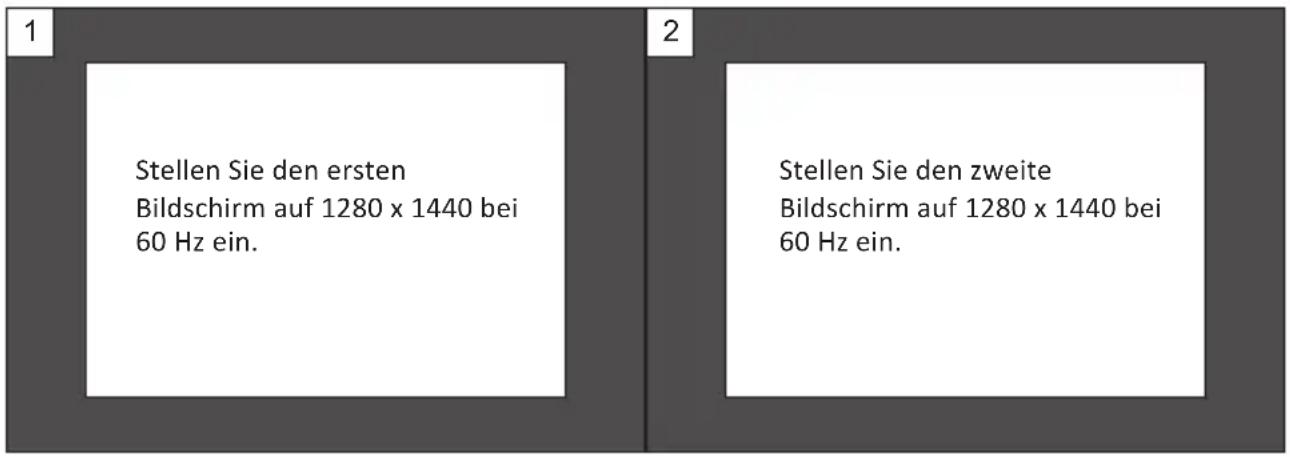

Standard11. BNB (Bild-neben-Bild) Auflösung Ger-12 Bei dieser Auflösung sollten abgehackte Anzeige und visuelle Verformungen minimiert werden.

Wenn Sie diese Funkon nutzen und ein opmales Betrachtungserlebnis erzielen wollen, sollten Sie beide Bildschirme auf dieselbe Auflösung einstellen. Stellen Sie den ersten Bildschirm auf 1280 x 1440 bei 60 Hz ein. Stellen Sie den zweite Bildschirm auf 1280 x 1440 bei 60 Hz ein.12. Technische Daten Ger-13

Stromeingang Netzkabel Modell

Bildformat Beleuchtung Helligkeit Panel

Bildwiederholfrequenz

Betrachtungswinkel Kontrastverhältnis VESA-Montage Farben AMD FreeSync Signaleingang Audio Lautsprecher Audioausgang

Abmessungen Abmessungen (mit Ständer) Abmessungen (ohne Ständer)
