M39QHD165C - Monitor LC-Power - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo M39QHD165C LC-Power in formato PDF.
| Tipo di prodotto | Monitor |
| Marca | LC-Power |
| Modello | M39QHD165C |
| Dimensioni schermo | 38,5 pollici |
| Risoluzione | 2560 x 1440 (QHD) |
| Frequenza di aggiornamento | 165 Hz (DP), 144 Hz (HDMI) |
| Tempo di risposta | 7 ms |
| Tipo di pannello | VA |
| Luminosità | 350 cd/m² |
| Contrasto | 3000:1 |
| Angolo di visione | 178° orizzontale / 178° verticale |
| Ingressi video | 2 x DisplayPort 1.4, 2 x HDMI 2.0 |
| Uscita audio | 1 x jack da 3,5 mm |
| FreeSync | Sì (AMD FreeSync) |
| HDR | Sì (modalità HDR) |
| Montaggio VESA | 100 x 100 mm |
| Dimensioni (con base) | 879,24 x 286,77 x 645,09 mm |
| Dimensioni (senza base) | 879,24 x 83,56 x 514,07 mm |
| Peso netto | Circa 14 kg (stimato) |
| Peso lordo | 16 kg |
| Alimentazione | AC 100-240 V ~ 50/60 Hz, 2,0 A |
| Contenuto della confezione | Monitor, base, cavo DisplayPort, cavo di alimentazione, viti di fissaggio |
| Funzioni principali | OSD multidirezionale, PIP/PBP, GamePlus, effetti LED, luce blu ridotta, regolazioni RGB |
| Manutenzione e pulizia | Scollegare il dispositivo, utilizzare un panno morbido umido (solo acqua), evitare prodotti chimici |
| Sicurezza | Non esporre all'umidità, non aprire il case, evitare fonti di calore |
| Pezzi di ricambio e riparabilità | Viti VESA incluse; nessun pezzo di ricambio fornito, riparazione da professionista consigliata |
Domande frequenti - M39QHD165C LC-Power
Domande degli utenti su M39QHD165C LC-Power
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale M39QHD165C - LC-Power e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. M39QHD165C del marchio LC-Power.
MANUALE UTENTE M39QHD165C LC-Power
- Precauzioni sulla sicurezza
- Manutenzione
- Contenuto della confezione
- Descrizione del prodotto
- Installazione del supporto
- Montaggio a parete
- OSD
- Console con sistema di effetti LED
- Commutazione gamme RGB e Gameplus
- Picture-in-Picture
- Picture-by-Picture
- Specifiche tecniche
1. PRECAUZIONI SULLA SICUREZZA
Non esporre il monitor a un ambiente umido, pioggia o altri liquidi. Non apriere l'alloggamento del monitor per evitare scosse dovute a rischi elettrici o meccanici.
Funzionamento:
- Tenere il monitor lontano alla luce solare diretta o da altre fonti di calore come stufe.
- Tenere il monitor lontano da qualsiasi liquido.
- Rimuovere eventuali oggetti che potrebbero cadere nei fori di ventilazione.
- Non ostruire i fori di ventilazione per evitare il surriscaldamento.
- Non far subir urti né far cadere il monitor.
2.MAINTENANCE
ATTENZIONE: Scollegare il cavo di alimentazione alla presa prima di pulire il monitor.
- Per pulire lo schermo, inumidire leggermente un panno morbido e pulito.
- Utilizzare uno speciale panno per la pulizia dello schermo, se possibile.
- Non utilizzato benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.
Le soluzioni di pulizia inadequate potrebbero danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sull'alloggiamento. - Scollegare il monitor se non lo si utilizza per un periodo di tempo più lungo.
Non esporre il monitor a polvere, liquidi o ambienti umidi. - Se il monitor viene a dato con qualsiasi liquido, pulirlo immediatamente con un panno asciutto.
- In caso di versamento di liquido nei fori di ventilazione, non utilizzato più il monitor. Contattare un technician di assistenza professionale.
I termini HDMI, HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.

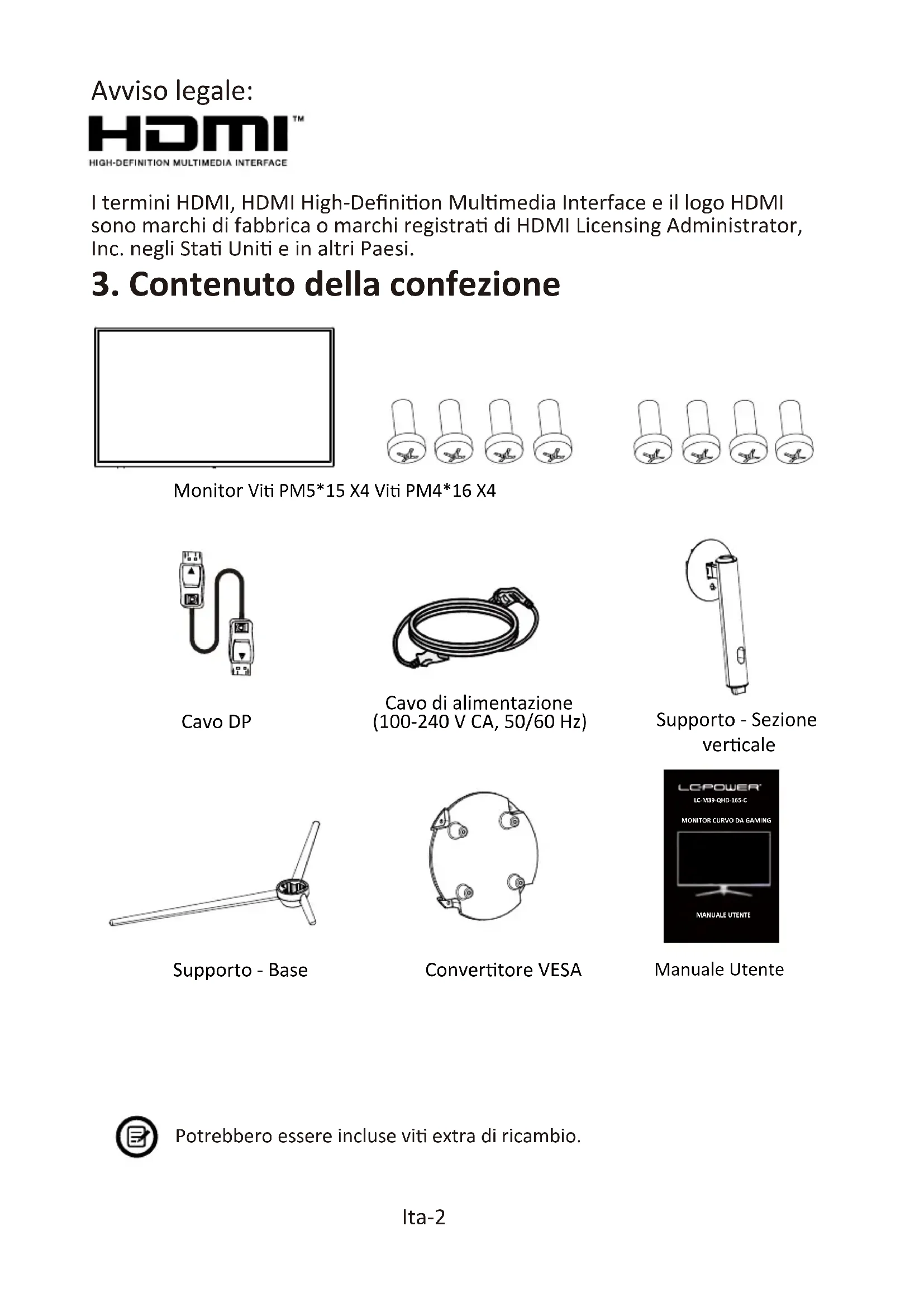

3. Contenuto della confezione
Monitor Viti PM515 X4 Viti PM416 X4
Cavo DP
Cavo di alimentazione (100-240 V CA, 50/60 Hz)
Supporto - Base
Convertore VESA
Manuale Utente
Potrebbero essere incluse viti extra di ricambio.
4. Descrizione del prodotto

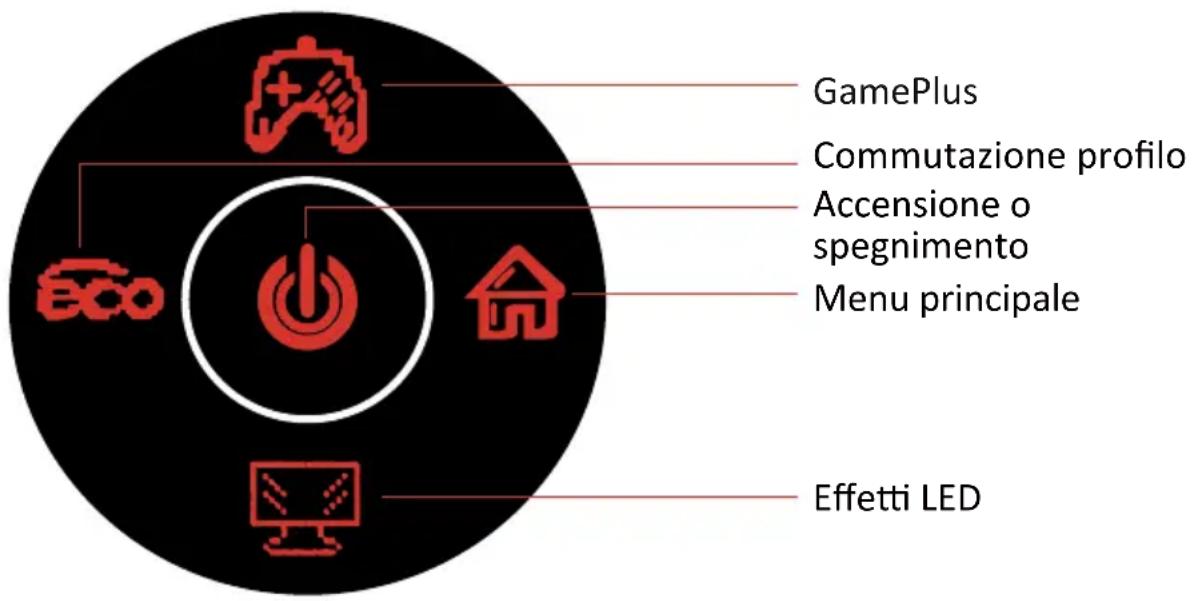

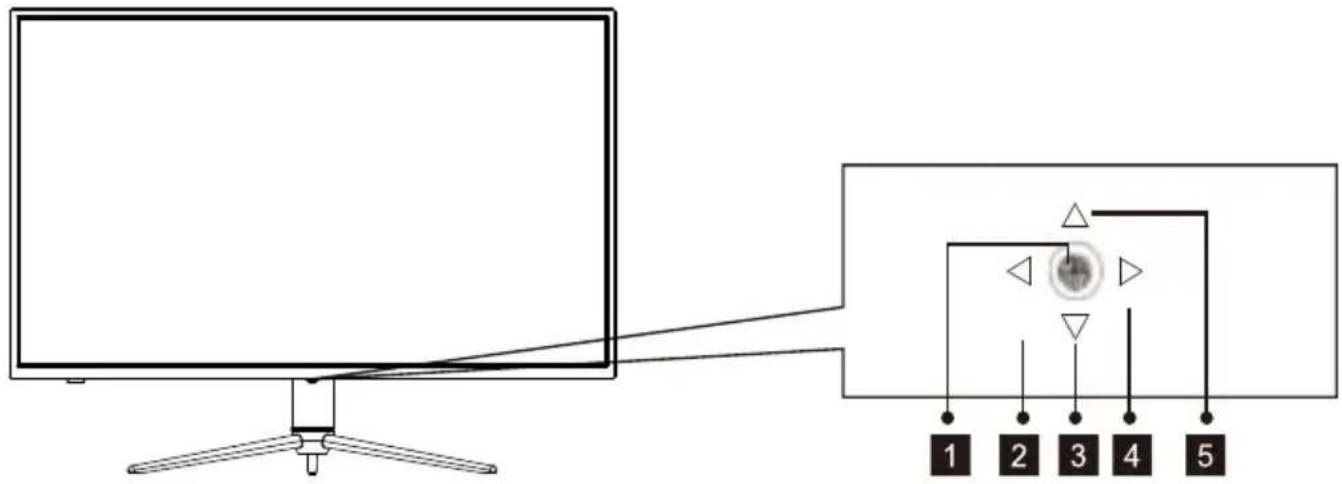

4.1 — Tasti del monitor
Premere l'interruttore a leva per accendere/spegnere il display.
2 Commutazione profilo
3 Interruttore a leva indietro per effetti LED.
4 Interruptatore a leva a destra per menu principale
5 GamePlus
4.2—Portedel monitor
6 Connetto di alimentazione: Inserire il cavo di alimentazione nell'alimentatore del monitor.
7 Connettore HDMI: Inserire un'estremità del cavo HDMI nell'uscita HDMI del computer e collegare l'altra estremità alla porta HDMI del monitor.
8 Connettori DP: Inserire un'estremità del cavo DP nell'uscita DP del computer e collegare l'altra estremità alla porta DP del monitor.
9 Uscita audio: Inserire il cavo audio per l'uscita dei segnali audio.
5. Installazione del supporto

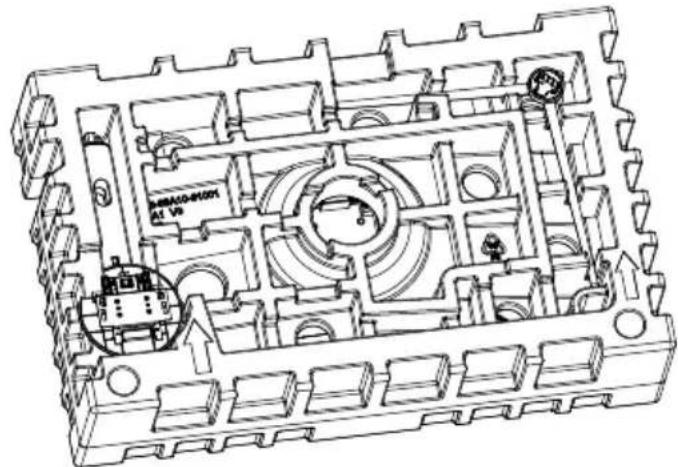

- Aprire la confezione, estrarre il polistirolo e collocarlo su un ravolo orizzontale.

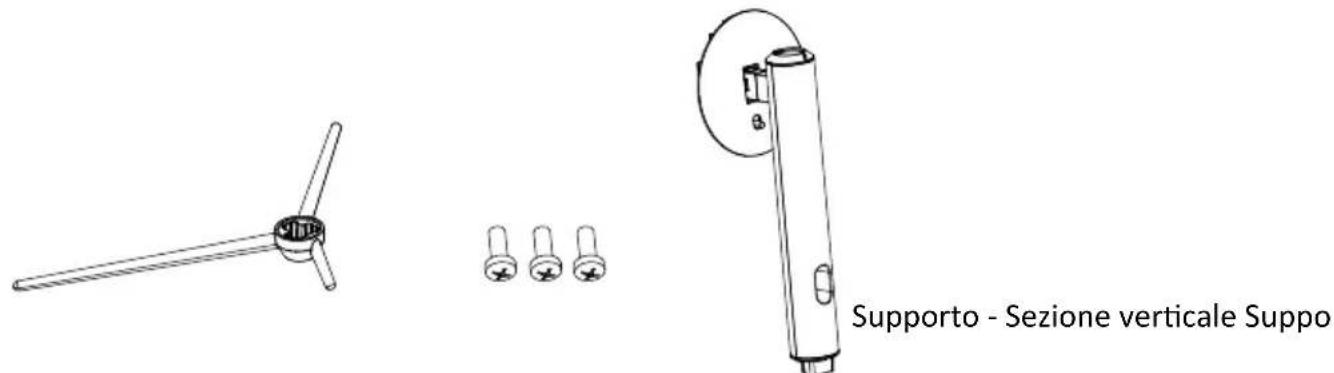

- Estrarre la base e la sezione verticale e tre viti PM5*15.

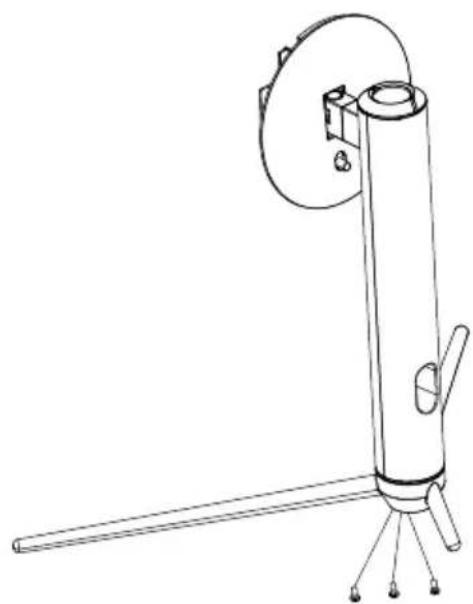

- Fissare la staffa con tre viti PM5*15 sul braccio della base.
- Estrarre il polistirolo superiore.

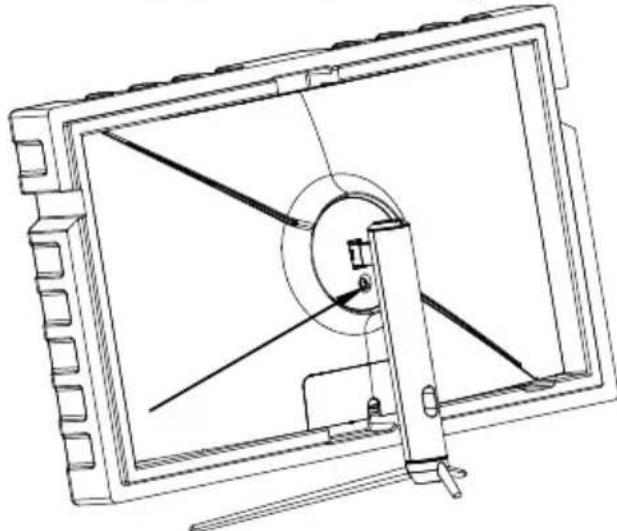

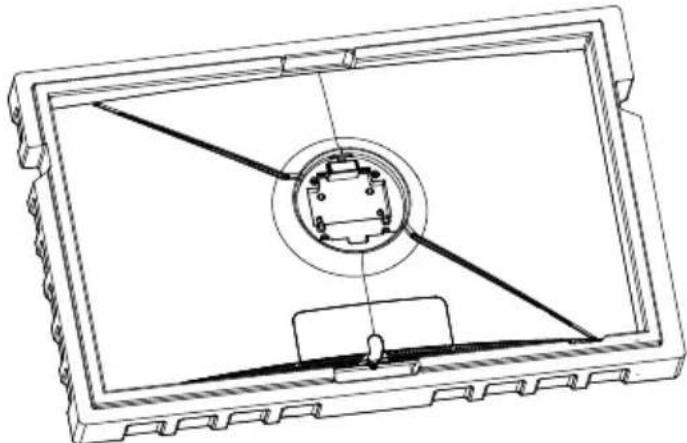

- Utilizzare il gruppo staffa di base assemblato nel passaggio 3 per allinearlo con la fessura della macchina e allacciarlo (Nota: Tirare il tasto di sgancio rapido versuso l'alto con il dito per rimuovere il gruppo staffa di base)

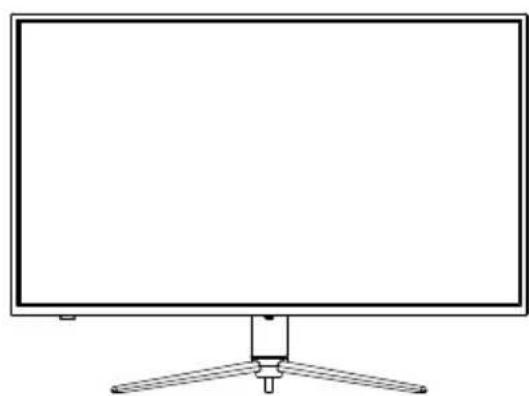

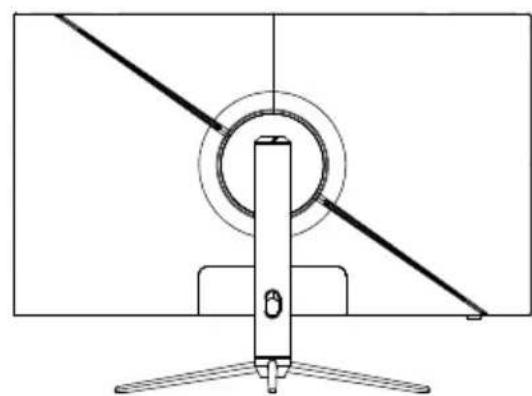

- Afferrare la staffa con la mano eMETTERe la macchina in posizione verticale (nota: durante il processo di montaggio della macchina, la macchina è ancorta nel polistirolo inferiore sono estrarlo. Non avvincare le dita sullo schermo direttamente per evitare che lo schermo si rompa)
Assicurarsi che il monitor sia posizzionato su una superficie piana prima di rimuovere il supporto.

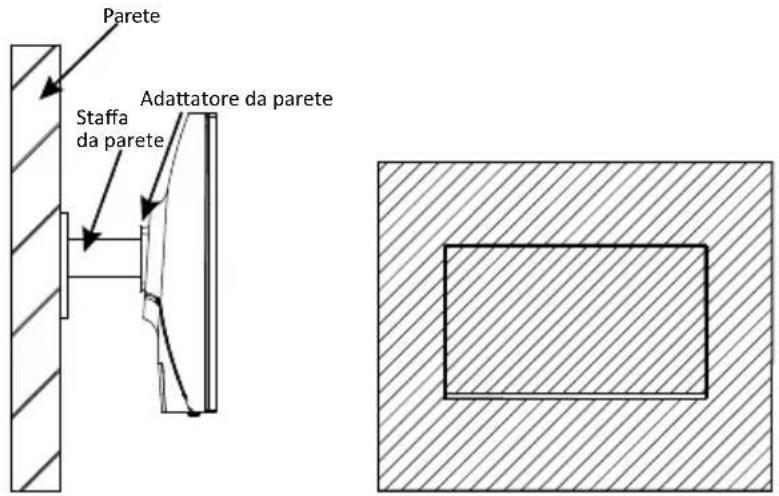

6. Montaggio a parete
Questo monitor include solo viti che possono essere utilizzate quando si collega il monitor a un supporto di tipo VESA 100*100mm. Non sono inclusi accessori per montaggio o supporto VESA.

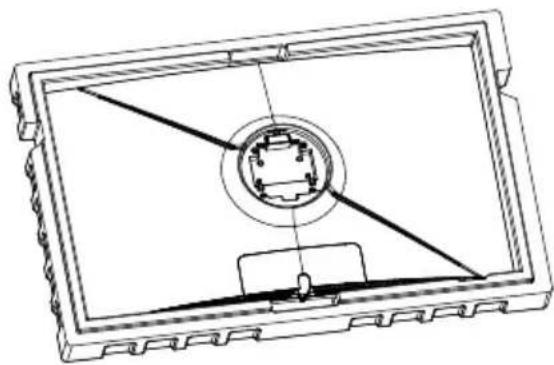

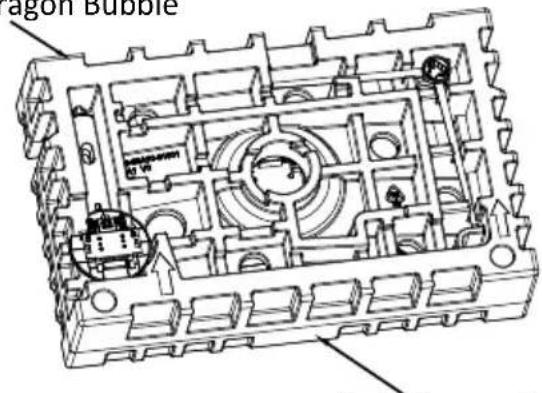

- Estrarre tutti gli accessori dal polistirolo e rimuovere il polistirolo superiore (il display non può essere molto alla schiuma di poliolo per evitare la rottura dello schermo).
Poly Dragon Bubble
Poly Dragon Bubble

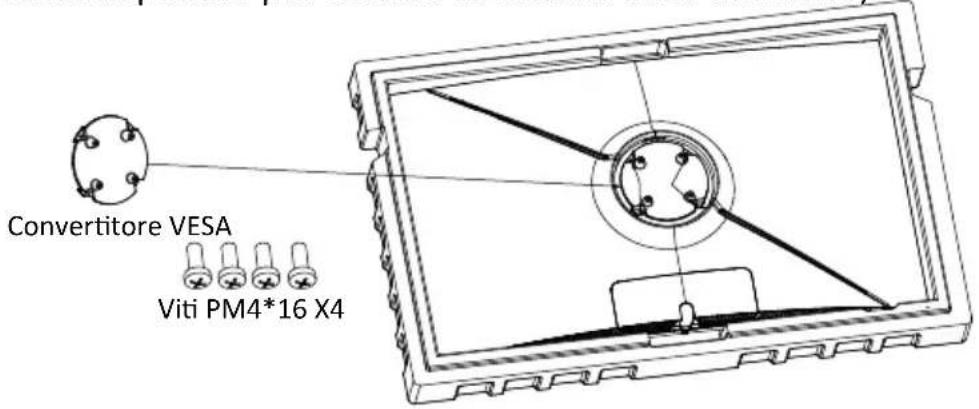

- Estrarre l'adattatore per montaggio a parete alla borsa, estrarre quattro viti M4 * 16 mm nella custodia e utilizzato le viti per bloccare l'adattatore per montaggio a parete al guscio posteriore (il display non può essere molto alla schiuma di poliolo per evitare la rottura dello schermo)
- Non avvincare le dita sullo schermo direttamente durante il processo di sospensione del prodotto per evitare che lo schermo si rompa.
FreeSync
La funzionalità stessa è disattivata per impostazione predefinita. Per utilizzazione questa funzione, è necessario disponre di hardware con funzionalità FreeSync, un cavo DP e i driver grafici più recenti. Per utilizzare但这a funzione, collegare il computer e il monitor con un cavo DP. Dopo il collegamento, si potrebbe ricevere un messaggio per abilitare la funzione sul computer. Se non si riceve il messaggio, potrebbe essere necessario abilitare la funzione nel menu della schedà grafica. Consultare la documentazione del produttore della schedà grafica per istruzioni su come attivare e/o abilitare FreeSync.

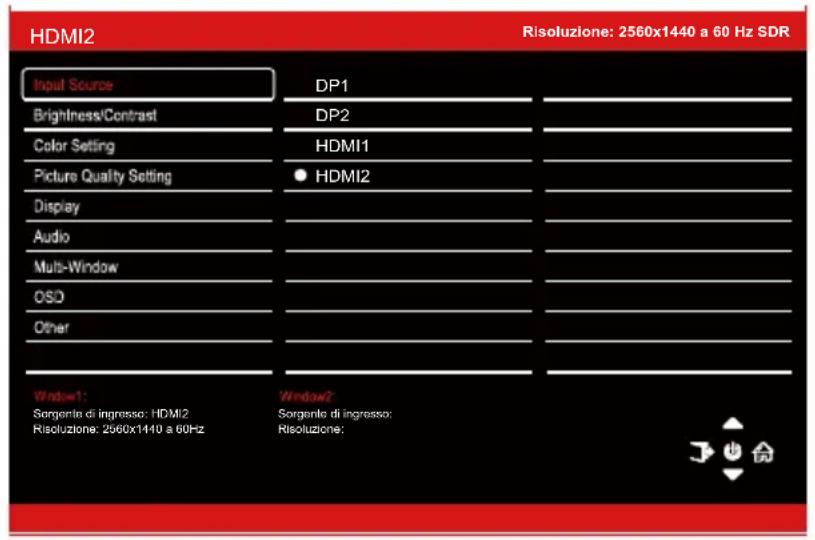

7. OSD
Il menu OSD (On-Screen Display) può essere utilizzato per regolare le impostazioni del monitor e appare sullo schermo dopo aver acceso il monitor e premuto il tasto M.
Quando si utilizes il monitor per la prima volta, le impostazioni si adattano automaticamente alle impostazioni ottimali in base alla configurazione e alle parti del computer, ecc.
- Il monitor include opzioni one touch per accedere alle impostazioni comuni.
- Premere ( ) per accedere alla schermata OSD.
- Pad di lavoro in alto ( ) o in basso ( ) per navigare tra le funzioni.
- Pad di lavoro a sinistra ( ) per uscire alla schermata attuale.
7.1 - Funzioni del menu OSD
| Menu principale | Menu secondario | Opzioni Descrizione | |
| Origine ingressso | DP1 NESSUNO Passa a ingressso segna | le DP1 | |
| DP2 | NESSUNO | Passa a ingressso segnale DP2 | |
| HDMI1 | NESSUNO | Passa a ingressso segnale HDMI1 | |
| HDMI2 | NESSUNO | Passa a ingressso segnale HDMI2 | |
| Luminosità/Contrasto | Luminosità 0~100 | Regola la luminosità del display | |
| Livello del nero 0~ | 100 Regola il livello del nero del display | ||
| Contrasto 0~100 | Regola il contrasto del display | ||
| DCR Attiva Attiva | a funzione DCR | ||
| Disattiva Disattiva la funzione DCR | |||
| Impostazione colore | Gamma Imposta il componente aggiuntivo GammaGamma 1.8 | ||
| Gamma 2.0 | |||
| Gamma 2.2 | |||
| Gamma 2.4 | |||
| Gamma 2.6 | |||
| Modalità immagine | Standard, Foto, Film, Gioco, FPS, RTS, | Imposta la modalità visiva in base all'attività | |
| Temperatura colore | Caldo, Freddo, Utente | Seleziona la temperatura del colore | |
| Luce blu bassa 0~ | 100 | Imposta il livello di filtraggio della luce blu | |
| Tonalità 0~100 Regola i livelli di tonalità | |||
| Saturazione | 0~100 | Regola i livelli di saturazione | |
| Gamma RGB | RGB completo, RGB limitato | Selezionare la modalità Gamma RGB su RGB completo e RGB limitato | |
| Impostazione qualitàimmagine | Nitidezza 0~100 | Imposta la nitidezza del display | |
| Tempo di risposta | Disattiva, Alto, Medio, Basso | Regola il tempo di risposta | |
| Noise Riduzione rumore: | Disattiva, Alto, Medio, Basso | Riduce l'interferenza del disturbo dell'imagine causata dall'interrifenza della sorgente del segnale | |
| Controllo luminosità dinamica | Attiva, Disattiva | Compensa il display della Scala dei grigi e rafforza l'espressione della Scala dei grigi | |
| MPRT | Attiva, Disattiva | Tempo di risposta immagine in movimento | |
| Display | Proporzioni | Widescreen, 4:3, 1:1, Auto | Seleziona le proportzioni dello schermo |
| Audio | Disattiva audio | Attiva, Disattiva | Attiva/disattiva l'audio |
| Volume | 0-100 | Regola il volume audio | |
| Origine audio | Sorgente automatica, DP1, DP2, HDMI1, HDMI2 | Seleziona l'ingresso del segnale audiotramite HDMI o DP | |
| Multifinestre Multifinestre Disattiva, | Modalità PIP, PBP 2Win | Seleziona le modalità PIP/PBP in base al numero di segnali di ingresso ecc. | |

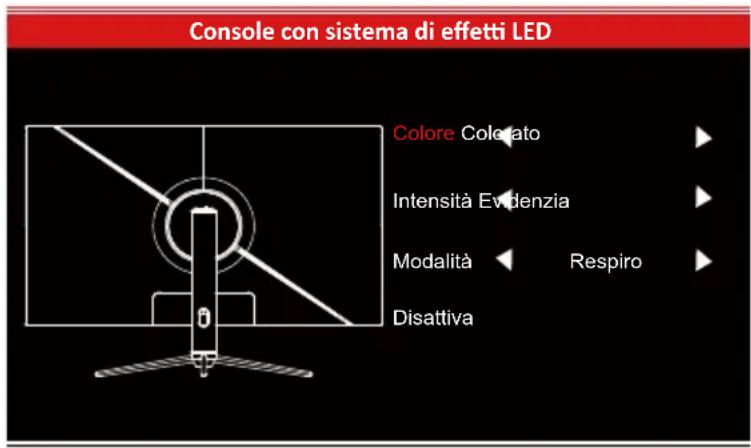

8. Console con sistema di effetti LED
L'effetto di illuminazione predefinito è colorato, evidenziato e intermittente. É possibile selezionare l'effetto di illuminazione preferito come di seguito Procedure: 1. Premere un+tastop er attivare la guida OSD.
- Premere ( ) per accedere alla console con effetto di illuminazione LED.
- Le opzioni sono Colore, Intensità, Modalità.
9. Commutazione gamme RGB e Gameplus
- Premere il tasto per passare alle modalità Gameplus. In base alle esigenze del gioco, scegliere l'icona del gioco corrispondente. Queste icone di gioco sono progettate principalmente per ottimizzare l'obiettivo durante i giochi FPS,anche se possono essere utilizzati per altri scenario.
- Premere il tasto a sinistra ( ) per passare alle modalità ECO. Queste modalità includono Standard, Foto, Film, Gioco, FPS e RTS e sono esere utilizzati per ottimizzato le impostazioni in base alla propria attività. La modalità Standard è adatta per la maggior parte delle attività.
10. Informazioni di ingressso PIP (Picture-in-Picture)
| Modalità Schermata principale Origine ingresso | Picture-in-Picture PIP Sorgente di ingresso aggiuntiva | Cambia finestra | Modalità immagine |
| DP HDMI | |||
| Modalità 1 DP X O O O | |||
| Modalità 2 HDMI O X O O |
Nota: "O" significica che esta funzione è supportata, perché "X" significica che non è supportata.
Ita-11
11. Risoluzione PBP (Picture-by-Picture)
Durante l'utilizzo di但这a funzione e per ottenere un'esperienza visiva ottimale, si consiglia di impostare entrambi i pannelli sulla stessa risoluzione.
1
Si consiglia di impostare il primo pannello su una risoluzione di 1280^*1440 a 60 Hz.
2
Si consiglia di impostare il secondo pannello su una risoluzione di 1280^*1440 a 60 Hz.
12. Specifiche tecniche
| Modello | LC-M39-QHD-165-C |
| Dimensioni schermo | 38,5" |
| Proporzioni | 16:9 |
| Retroilluminatione | LED |
| Luminosità | 350 cd/m2 |
| Pannello | VA |
| Risoluzione | DP1.4: 2560*1440 a 165Hz HDMI 2.0: 2560*1440 a 144Hz |
| Frequenza di aggiornamento | 165Hz |
| Tempo di risposta | 7ms |
| Angolo di visione | ≥178° (O) /≥ 178° (V) |
| Rapporto di contrasto | 3000:1 |
| Supporto VESA | 100 x 100mm |
| Colori | 16,7M |
| AMD FreeSync | Si |
| Ingresso segnale | DP 1.4*2, HDMI 2.0*2, AUDIO OUT*1 |
| Ingresso alimentazione | 100-240 CA~ 50/60 Hz, 2,0 A |
| Audio | |
| Altoparlanti | No |
| Uscita audio | Si |
| Accessori | |
| Cavo di alimentazione | Si |
| Altre funzioni | |
| Luce blu bassa | Si |
| Dimensioni fisiche | |
| Dimensioni (con supporto) | 879,24*286,77*645,09mm |
| Dimensioni (senza supporto) | 879,24*83,56*514,07mm |
| Peso netto | 11,6kg |
| Peso lordo | 16kg |
