MANUALE UTENTE M27FC LC-Power

1. Misure di sicurezza
2. Manutenzione
3. Introduzione al prodotto
4. Installazione
5. Installazione a parete
6. Connessione via cavo
7. Funzionamento del display
8. Risoluzione dei problemi di base
9. Parametri di base

1. Misure di sicurezza

• Tenere il monitor lontano da fonti d'acqua o luoghi umidi, come bagni, cucine, scantinati e piscine.
• Assicurarsi che il monitor sia posizionato su una superficie pianà. Se il monitorcade, potrebber causare lesioni personali o danni al dispositivo.
• Riporre eutilizzare il monitor in un luogo fresco, ascutto e ben ventilato e tenerlo lontano da emissioni e fonti di calore.
  Non coprire o bloccare il foro di ventilazione nell'alloggiamento posteriore e non utilizzare il prodotto su letti, divani, coperte o oggetti simili.
  L'intervallo di tensione di ali mentazione del monitor è stampato sull'etichetta posta sulla parte posteriori dell'involucro. Se è impossibile determinare la tensione di alimentazione, consultare il distributore o l'azienda elettrica locale.
  Se il monitor non viene utilizzato per un lungo periodo, scollegarlo alla presa elettrica.
• Utilizzare una presa di terra affidabile. Non sovraccaricare la presa. Ciò potrebbe causere incendi o scariche elettriche.
  Non inseire corpi estranei nel monitor. Ci o potrebbe causare cortocircuiti con seguente incendi o scariche ele ttriche
• Non smontare o riparare quello prodotto da soli per evitare scariche elettriche. In caso di quasto, contattare direttamente l'assistenza post-vendita.
  Non tirare o tornere il cavo di alimentazione con forza.

2. Manutenzione

ATTENZIONE: Scollegare il cavo di alimentazione alla presa prima di pulire il monitor.

• Per pulire lo schermo, inumidire leggermente un panno morbido e pulito con acqua.
• Utilizzare solo panni speciali per la pulizia degli schermi ove possibile.
• Non utilizzare benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.
• Soluzioni detergenti inadequate possono danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sull'involucro.
• Scollegare il monitor se non lo si utilizza per un periodo di tempo prolongato.
• Non esporre il monitor a polvere, liquidi o umidità.
• Nel caso in cui il monitor entri in contatto con qualsiasi liquido, pulirlo immediatamente con un panno asciutto.

Nel caso in cui del liquido venga versato nei fori di ventilazione, non utilizzare più il monitor.

Contattare un technician di assistenza qualificato.

Notalegale:

HIGH-DEFINITION MULTIMEDIA INTERFACE

I termini HDMI, Interfaccia multimediae ad alta definizione HDMI (HDMI High-Definition Multimedia Interface), imagine commerciale HDMI (HDMI Trade Dress) e i loghi HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc.

3. Introduzione al prodotto

Lista di imballaggio

• Verificare che la confezione del monitor contenga tutti i componenti previsti. In caso di componenti mancanti, contattare il proprio rivenditore.
• Nota: Ulteriori viti possono essere utilizzate come parti di ricambio. Display / viti e componenti di base / cavo HDMI / viti per l'accessorio opzionale per il montaggio a parete / adattatore di alimentazione / manuale utente

4. Installazione

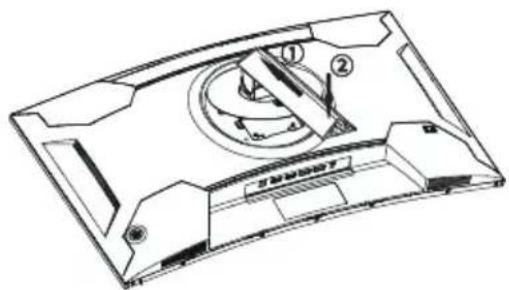

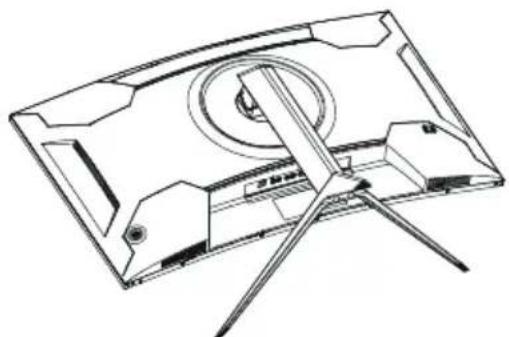

Installazione del basamento:

1. Inclinare lo stelo nell'apertura sul retro dell'alloggiamento del monitor (1) e spingerlo verso il basso (2).

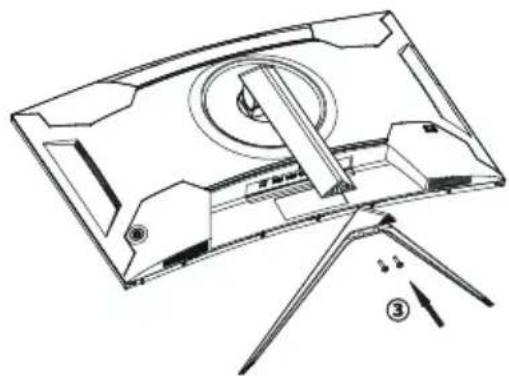

2. Montare il basamento sullo stelo e fissarlo con due viti (3).

1. L'installazione è completata.

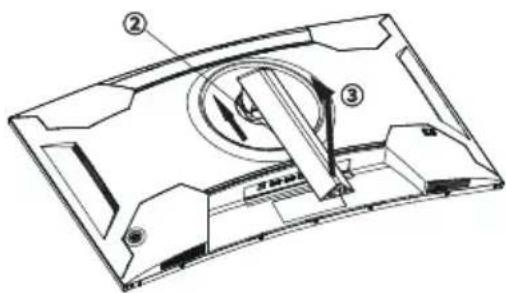

Disinstallazione del basamento (ad esempio se si desidera passare al montaggio a parete):

1. Svitare le due viti e rimuovere il basamento (1).
2. Spingere verso l'alto la parte scorrevole accanto alla copertura di montaggio VESA del basamento (2) e inclinare lo stelo verso l'alto (3).

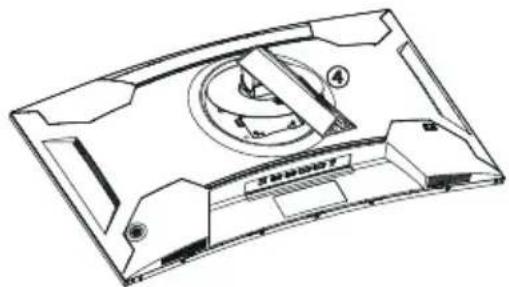

1. Rimuovere lo stelo alla parte posteriore del monitor (4).

Note: Non premere sullo schermo a cristalli liquidi con la mano per evitare di danneggiare il pannello.

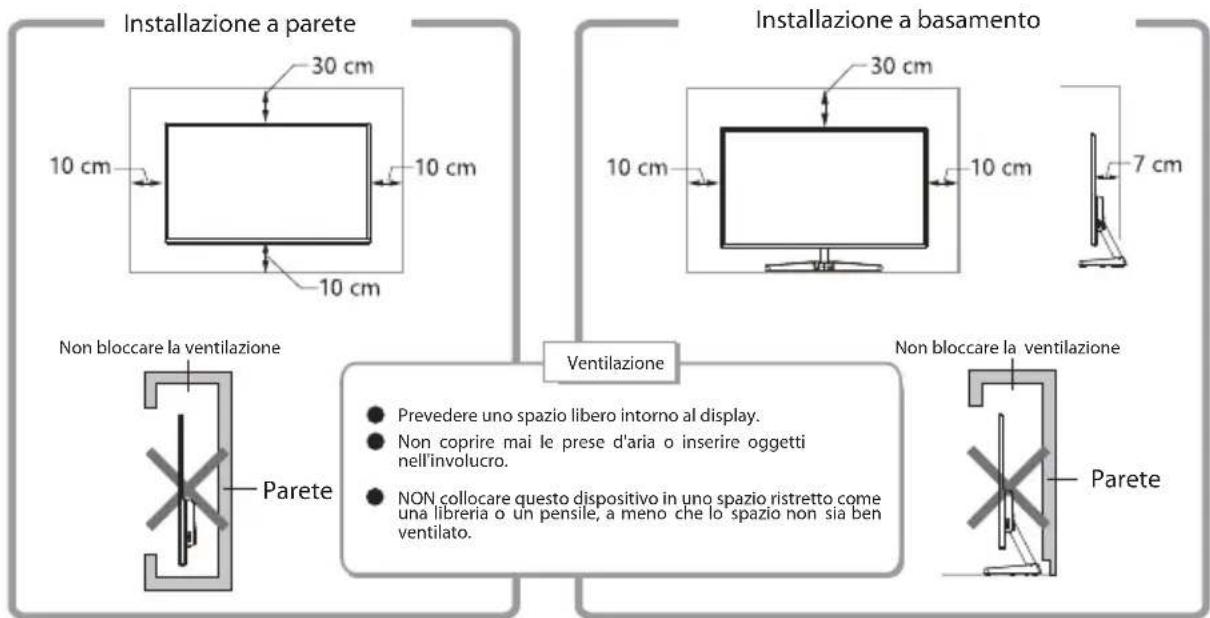

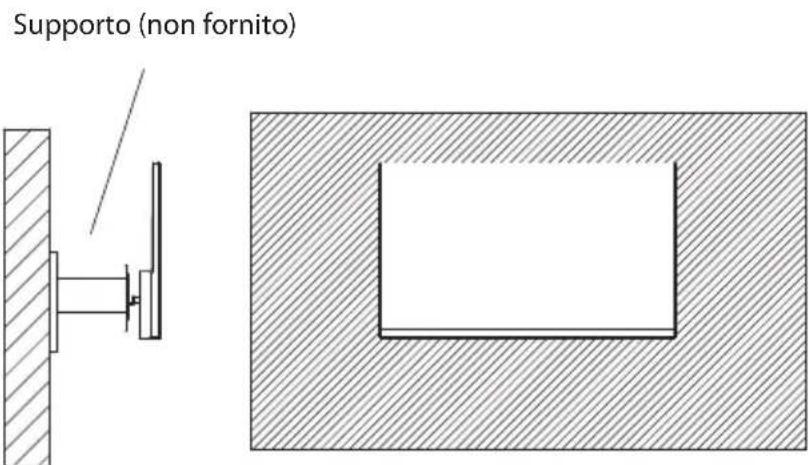

5. Installazione a parete

1. Estrarre il gruppo di montaggio a parete e bloccare il gruppo di montaggio a parete con le viti.
2. Nota: Installare il prodotto assemblato su una parete rigida. Non schiacciare lo schermo con le mani per evitare di danneggiarlo.

Nota: Per evitare che il monitor cada quando viene utilizzato sulla parete, installarlo correttamente e in modo sicuro. Non collocare o appendere oggetti alla staffa a parete.

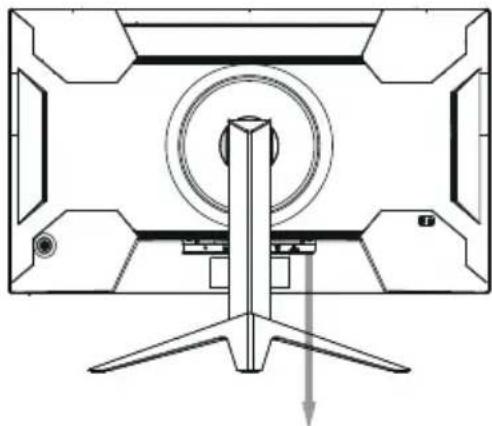

6. Connessione via cavo

• Nota: Se il cavo di alimentazione o il cavo di segnale sono danneggiati, è necessario sostituirli immediatamente.

Utilizzato un cavo DisplayPort (preferito) o HDMI per collegare il monitor all'uscita della schedà grafica del computer.

Collegare l'adattatore di alimentazione al connettore di alimentazione del monitor.

E possible collegare al monitor cuffie o altoparlanti.

DC

FEM1

HOMI 2

D

A

USCITA AUDIO INGRESSO

Collegare i dispositivi di riproduzione audio, come le cuffie, all'interfaccia di uscita audio.

Collegare la spina dell'adattatore di alimentazione alla porta di alimentazione corrispondente del monitor e collegare l'altra estremita a una presa di corrente con messa a terra a norma.

7. Funzionamento del display

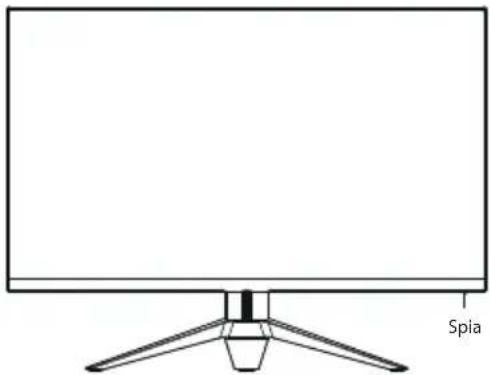

7.1 Spia luminosa

La spia blu fissa indica che l'alimentazione è attiva e il monitor funziona normalmente.

La spia rossa lampeggiante indica che il monitor è in modalità di risparmio energetico in attesa di un nuovo segnale dal computer.

Se il monitor è completamente spento,anche la spia luminosa si spegnerà.

Verificare che il computer sia acceso e funzioni normalmente, controllare che tutti i cavi video siano completeness inserti e/o collegati al monitor.

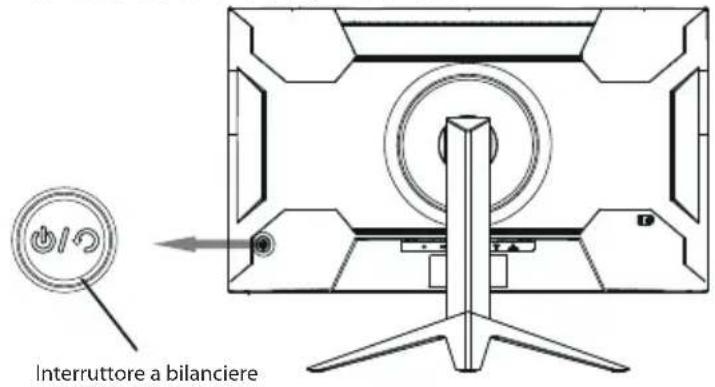

7.2 Interruttore a bilanciere / menu OSD

Funzioni di base:

Interruttore a bilanciere verso l'alto	Il monitor sare in fase di arresto
Interruttore a bilanciere verso il basso	Il movimento del rocchettone a destra e a sinistra del centro permette diambiare rapidamente il modo
Interruttore a bilanciere verso sinistra	Ritiro dal menu iniziale OSD
Interruttore a bilanciere verso destra	Vi sono finestre di selezione di input che permettono di scambiare fonti di lettere
Premere l'interruttore a bilanciere	Richiedere il dato iniziale OSD, iniziare il dato con un indice di default come posizione del dato principale, premere la barra per accedere al dato principale

Accesso alla funzione menu:

Interruttore a bilanciere verso l'alto	Si passa a diversi parametri o a valori regolatori
Interruttore a bilanciere verso il basso	Si passa a diversi parametri o a valori regolatori
Interruttore a bilanciere verso sinistra	Ritorno al menu dell'ultimo livello
Interruttore a bilanciere verso destra	Conferma la definizione attuale e l'insertimento nel menu del livello inferiore
Premere l'interruttore a bilanciere	Conferma la definizione attuale e l'insertimento nel menu del livello inferiore

7.3 Protezione del pannello

Quando i segnali video forniti dal computer superano la gamma di frequenza del display, i segnali di sincronizzazione orizzontale e di Campo verranno disattivati per proteggere l'unità. Impostare la frequenza di uscita del computer su un valore inferiore, all'interno dell'intervallo del monitor.

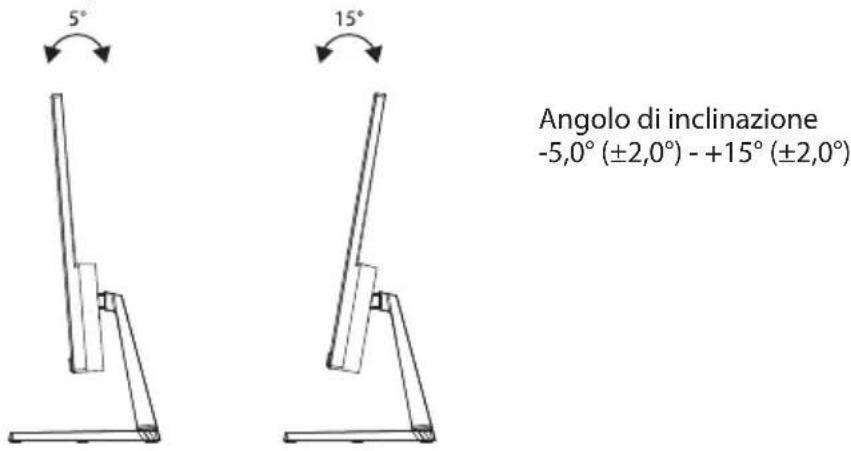

7.4 Regolazione del monitor

8. Risoluzione dei problemi di base

Problema Risoluzione	dei problemi
Assenza di visualizzazione / LED dell'indicatore di alimentazione è spento	iControllare se tutti i cavi sono collegati correttamente (alimentazione e segnale video) e se il monitor è stato completamente spento.
I'm magine sfocata, dimensione errata	iAccedere al menu "image settings" (Impostazioni immagine) e selez "Auto image adjust" (Regolazione automatica delgime).
Immagine scura	Accedere al menu "Brightness and contrast" (Luminosità e contrasto) per regolare i valori correspondenti.
Monitor surriscaldato	Lasciare almeno 5 cm (o meglio 10 cm) di spazio libero per la ventilazione attorno al monitor, non copire l'alloggiamento del monitor.
Punti scuri o chiari dopo l'accensione del monitor	La retroilluminazione potrebbe funzionare in modo non uniforme a causa delle differenze di temperatura all'avvio. Potrebbero essere necessari fino a 20 minuti prima che i punti scuri/chiari del display vengano corretti automaticamente.
Immagine lampeggiante, tremante o distorta	Controlla le impostazioni scherno del computer e correggere i valori di risoluzione e frequenza di aggiornamento.
Suono sconosciuto快来 aver spento il monitor	Ciò più accadere quando i componenti relativi all'alimentazione del monitor si scaricano successivement allo spegnimento.

9. Parametri di base

Tipodi prodotto		Display a cristalli liquidi antiriflesso
Modello prodotto		LC-M27FC
Dimensioni dello schermo		27"/68,58 cm
Rapporto di aspetto		16:9
Angolo visivo		178° (H)/178° (V)
Passo pixel		0,1038 mm (H) x 0,3114 (V) mm
Rapporto di contrasto		3000:1 (typ.)
Colori		16,7M
Risoluzione		1920 x 1080 pixel
Frequenza di aggiornamento massima		180Hz
Specifiche di alimentazione		12,0 V CC=3,0A La tensione e la corrente standard possono variare a seconda dei paesi. Fare riferimento all'etichetta sul retro del prodotto.
Dimensioni del prodotto	Senza basamento	611,3 x 362,3 x 93,3 mm
	Con basamento	611,3 x 462,4 x 251,8 mm
	Peso netto	circa 4,8 kg
	Peso lordo	circa 6,9 kg
Angolo di inclinazione		Inclinazione in avanti: -5°; inclinazione all'indietro: 15°
Angolo di rotazione		N/D
Angolo in altezza		N/D
Angolo di rotazione		N/D
Condizioni ambientali	Uso	Temperatura: 0°C ~ 40°C (32°F ~ 104°F); umidità: 10% ~ 90% UR (non condensante)
	Stoccaggio	Temperatura: -20°C ~ 60°C (-4°F ~ 140°F); umidità: 5% ~ 95% UR (non condensante)

LCPOWER

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Germania

www.lc-power.com

LCPOWER

LC-M27FC

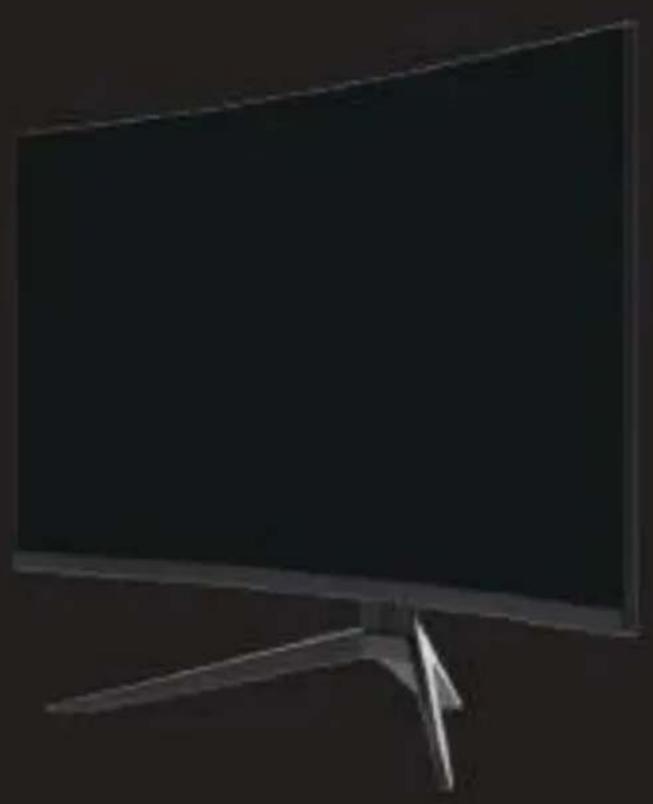

CURVED GAMING MONITOR
