BEDIENUNGSANLEITUNG M27FC LC-Power

1. Sicherheitschinweise
2. Wartung
3. Produktvorstellung
4. Montage
5. Wandmontage
6. Kabel anschließen
7. Bildschirmbetrieb
8. Grundlegende Problembehebung
9. Grundspezifikation

1. Sicherheitsvorkehrungen

• Halten Sie den Monitor von Wasserquellen oder feuchten Orten wie beispelseweise Badezimmern, Kuchen, Kellern und Schwimmbecken fern.
• Vergewissern Sie sich, dass der Monitor auf einer flachen Oberfläche stehen. Ein umfallender Monitor kann zu Verletzungen und/oder Produktbeschädigungen führen.
• Bewahren und nutzen Sie den Monitor an einem kühlen, trockenen und gut belufteten Ort und halten Sieihn von Emissions- und Wärmequellen fern.
• Bedecken oder blockieren Sie die Belüftungsöffnung auf der Rückseite des Gehäuses und nutzen Sie d as Produkt nicht auf Betten, Sofas, Decken oder ähnlichen Gegenständen.
• Der zulässige Bereich für die Versorgungsspannung des Monitors ist auf dem Etikett auf der Rückseite des Gehäuses angegeben. Wenn Sie die Spannung am Nutzungsort nicht kennen, wenden Sie sichitte an ihren Handler oder das örtliche Stromversorgungsunternehmen.
• Ziehen Sie den Netzstecker aus der Netzsteckdose, wenn Sie den Monitor für längerere Zeit nicht nutzen.
• Verwenden Sie eine betriebssicher geerdete Netzsteckdose und überlasten Sie diese nicht. Missachtung kann z u Brand oder Stromschlag führen.
• Stecken Sie keine Fremdkörper in den Monitor. Missachtung kann zu Kurzschluss und in Folge dessen zu Brand oder Stromschlag führen.
• Demontieren oder reparieren Sie das Gerät nicht selbst. Missachtung kann zu Stromschlag führen. Bei Störungen wenden Sie sichitte direkt an den Kundendienst.
• Ziehen Sie weder kräftig am Netzkabel noch verdrehen Sie es mit Gewalt.

2. Wartung

VORSICHT: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen.

• Befeuchten Sie zum Reinigen Ihres Bildschirms ein weiches, sauberes Tuch leicht mit Wasser.
  -itte verwenden Sie nach Mogglichkeit ein spezialles Bildschirm-Reinigungstuch.
• Verwenden Sie kein Benzol, Verdünner, Ammoniak, abrasive Reiniger oder Druckluft.
• Ungeeignete Reinigungslösungen können den Monitor beschädigen oder einen milchigen Film auf dem Bildschirm oder dem Gehäuse hinterlassen.
• Trennen Sie den Monitor, wenn Sieihn über einen längeren Zeitraum nicht verwenden möchten.
• Setzen Sie den Monitor nicht Staub, Flüssigkeiten oder einer feuchten Umgebung aus.
• Falls der Monitor mit jeglicher Flüssigkeit in Kontakt kommt, wischen Sie sie sofort mit einem trockenen Tuch ab.
• Falls Flüssigkeit in die Luftungslocher verschüttet wird, verwenden Sie den Monitor nicht mehr.
  -itte wenden Sie sich an einen professionellen Servicetechniker.

Rechtlicher Hinweis:

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress und die HDMI Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

3. Produktvorstellung

Lieferumfang

• Bette überprüfen Sie, ob sich in der Monitorverpackung alle Teile befinden.itte setzen sie sich mit Ihrem Handler in Verbindung, wenn Teile fehlen sollenn.
• Hinweis: Zusätzliche Schrauben können als Ersatzteil verwendet werden. Bildschirm/Standfußteile und Schrauben/HDMI-Kabel/Schrauben für optionales Wandbefestigungszubehör/Netzadapter/Benutzerhandbuch

4. Montage

Installation des Monitorständers:

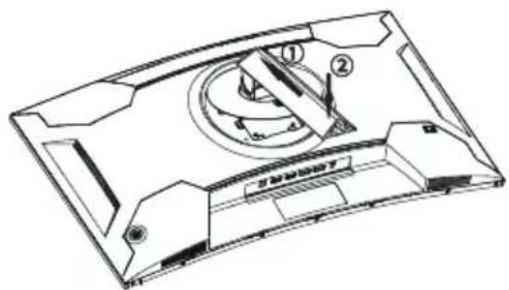

1. Setzen Sie den Standfußstandier in der Öffnung auf der Rückseite des Monitorgehäuses (1) ein und drücken Sieihn anschließend nach unten (2).

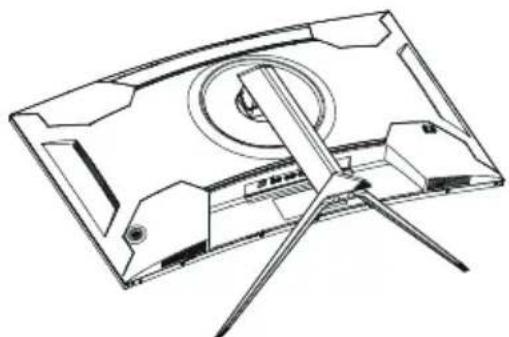

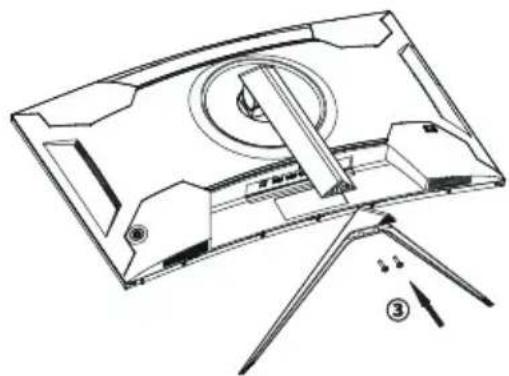

2. Setzen Sie den Standfuß auf den Standfußständer und befestigen Sieihn anschließend mit zwei Schrauben (3).

1. Hiermit ist die Installation abgeschlossen.

Deinstallation des Monitorständers (beispielsweise für die Wandmontage des Monitors):

1. Losen Sie die beiden Schrauben und entfern den Sie den Standfuß (1).

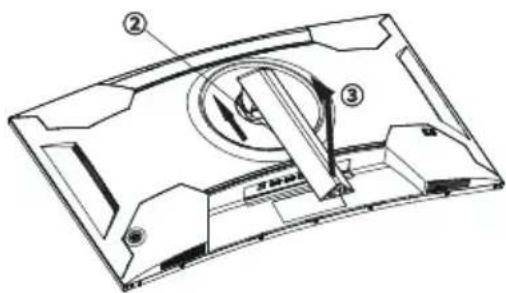

2. Drücken Sie den Schieber befind der VESA-Montageabdeckung des Standfußes nach oben (2) undkippen Sie den Standfußständer nach oben (3).

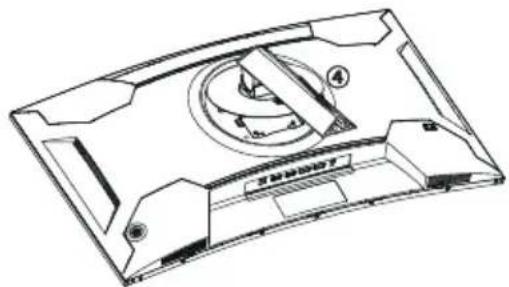

1. Entfernen Sie den Standfußänder von der Rückseite des Monitorgehäuses (4).

Hinweis: Um einer Beschädigung des Flüssigkristallbildschirms vorzubeugen, achten Sie darauf, nicht mit der Hand auf den Flüssigkristallbildschirm zu drücken.

5. Wandmontage

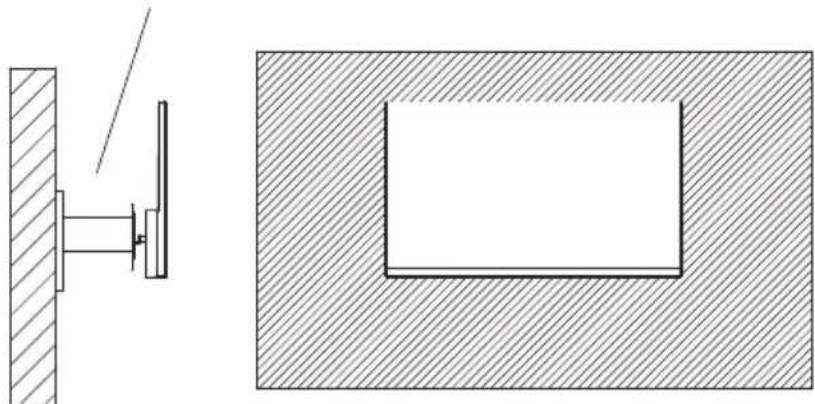

1. Befestigen Sie die Wandhalterung mit Schrauben an der Rückseite des Monitors.

2. Hinweis: Bringen Sie das zusammengesetzte Produkt an einer massiven Wand an. Achten Sie darauf, dass Sie den Bildschirm nicht mit ihren Händen eindrücken, um einer Beschädigung des Bildschirms vorzubeugen.

Halterung (nicht im Lieferumfang enthalten)

Hinweis: Der Monitor muss ordnungsgemäß und fest sitzend an der Wand montiert werden, um einem Herunterfallen des Monitors vorzubeugen. Stellen oder hangen Sie keine Gegenstände auf/an die Wandhalterung.

6. Kabel anschließen

• Hinweis: Wenn das Netzkabel oder ein Signalkabel beschädigt ist, muss es sofort ersetzt werden.

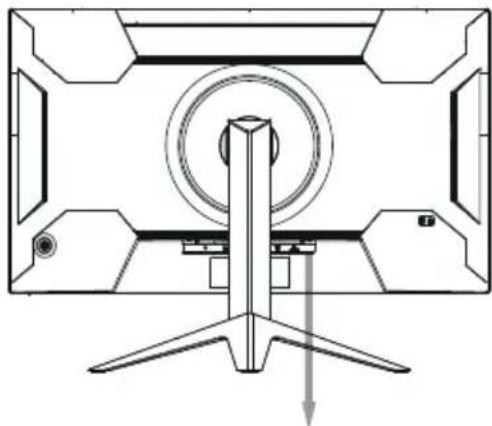

Für den Anschluss Ihres Monitors an einen Computer verwenden Sie ein DisplayPort-Kabel (empfohlen) oder ein HDMI-Kabel.

Schlieben Sie den Netzadapter am DC-Eingang Ihres Monitors an.

An Ihren Monitor konnen Sie Kopfhörer oder Laatsprecher anschließen.

DC

FEM1

HOMI 2

D

A

AUDIOAUSGANG DC-EING

Audiowiedergabegerate
wie beispelsweise
Kopfhörer schlieben Sie am AUDIOAUSGANG an.

NG

Den DC-Stecker des Netzadapters schlieben Sie an der Schnittstelle DC IN Ihres Monitors an und den Netzstecker des Netzadapters stecken Sie in eine ordnungsgemäß geerdete Netzsteckdose.

7. Bildschirmbetrieb

7.1 Anzeige-LED

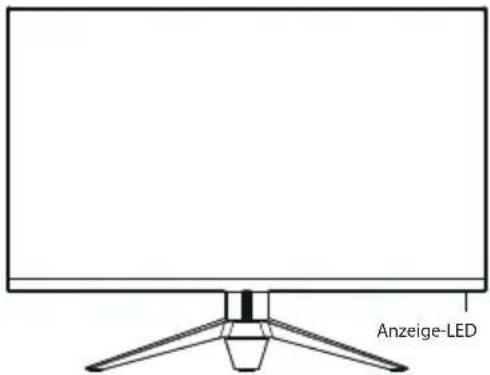

Eine konstant blau leuchtende Anzeige-LED zeigt an, dass der Monitor eingeschaltet ist und ordnungsgemäß arbeitet.

Eine rot blinkende Anzeige-LED zeigt an, dass sich der Monitor im Energiesparmodus befindet (bis er ein Aufwecksignal vom Computer empfängt).

Die Anzeige erlischt, wenn der Monitor vom Stromnetz getrennt wird.

Vergewissern Sie sich, dass Ihr Computer eingeschaltet ist und ordnungsgemäß Funktioniert. Überprüfen Sie weiterhin, ob alle Videokabel ordnungsgemäß angeschlossen und/oder mit dem Monitor verbunden sind.

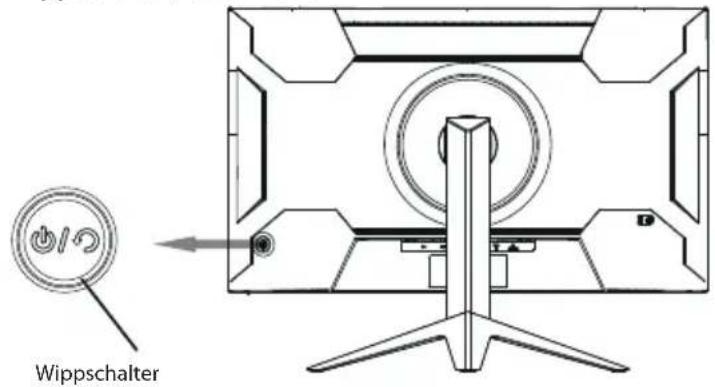

7.2 Wippschalter/OSD-Menü

Grundfunktionen:

Wippschalter nach oben	Der monitor führt aus
Wippschalter nach oben	Sie gehen zu "modelsuchen" Dort in der mitte ihres fokus Beweg den joystick zurchnellschaltung
Wippschalter nach links	Gib das OSD auf und starte das menu
Wippschalter nach rechts	Geben sie den eingaben an die quelle ein, damit sie sie umschalten konnen
Wippschalter drücken	Klichen sie auf das on-screen-display und wahren sie das menu standardCursor entspricht & einstellungen in der menu-position. Drücken sie einen joystick, um in das hauptmenü zu gelangen

Funktionsmenu:

Wippschalter nach oben	Änderden wert in andere parameter Oder verändere den wert
Wippschalter nach unten	Änderden wert in andere parameter Oder verändere den wert
Wippschalter nach links	Es gibt die menüss wieder zurück
Wippschalter nach rechts	Aktuelle einstellungen bestätigten und auf die untersten menüss übergeben
Wippschalter drücken	Aktuelle einstellungen bestätigten und auf die untersten menüss übergeben

7.3 Bildschirmschutz

Wenn die vom ComputerCOMMenden Videosignale den Frequenzbereich des Bildschirms überschreiben, werden die Horizontal- und Halbbildsynchronisationssignale zum Schutz des Monitors ausgeschaltet. Stellen Sie die Ausgangsfrequency des Computers auf einen niedrigeren Wert ein, der innerhalb des Frequenzbereichs des Monitors liegt.

7.4 Monitor einstellen

8. Grundlegende Problembehebung

Problem Problembehobung
Keine Anzeige/erloschene Anzeige-LED	Überprüfen Sie, ob alle Kabel ordnungsgemäß angeschlossen sind (Stromversorgung und Videosignal) und ob der Monitor evtl. ausgeschaltet ist.
Unscharfes Bild/falsche Bildgroße	Wechseln Sie in das Menu „Image Settings" (Bildeinstellungen) wahren Sie hier „Auto image adjust" (Automatische Bildanpassung)
Dunkles Bild	Wechseln Sie in das Menu „Brightness and contrast" (Helligkeit und Kontrast) und passen Sie hier die Werte entsprechend an.

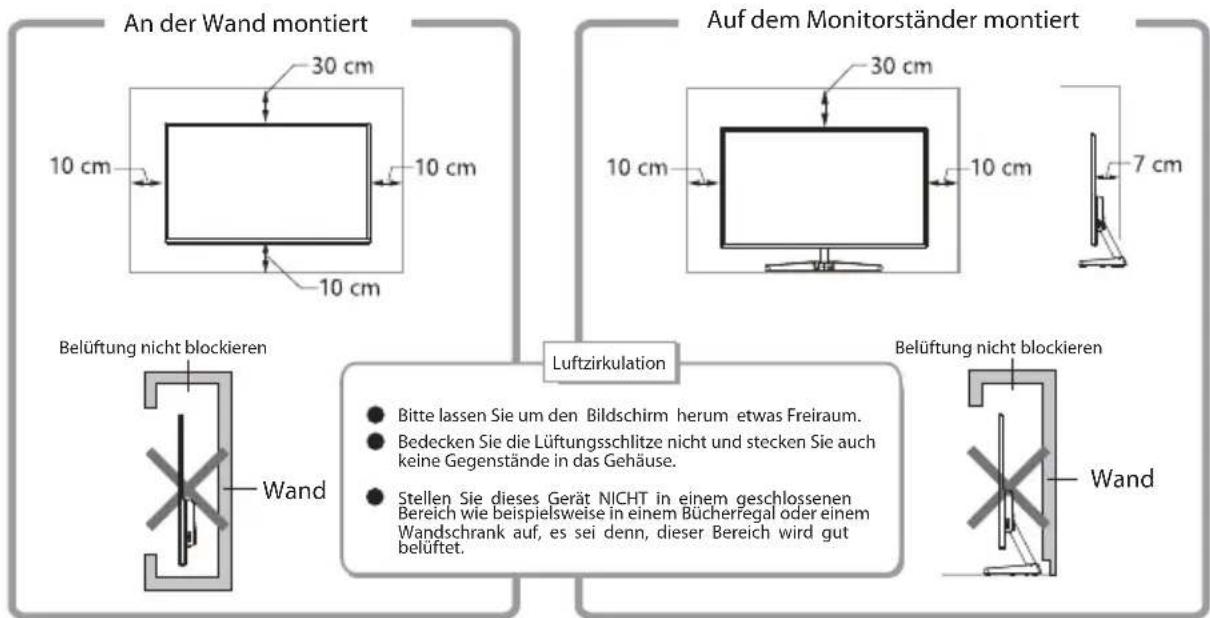

Überhitzter Monitor	Lassen Sie mindestens 5 cm (empfohlen 10 cm) Freiraum zur Belüftung des Monitors um den Monitor herum und bedecken Sie das Gehäuse des Monitors nicht.
Dunkle oder helle Punkte nach dem Einsalten des Monitors	Aufgrund von Temperaturunterschieden leuchtet die Hintergrundbeleuchtung u. U. nach dem Einsalten des Monitors ungleichmäßig. Es kann bis zu 20 Minuten dauern, bis die dunklen bzw. hellen Punkte auf dem Display automatisch wieder verschwinden.
Blinkendes, wackelndes oder verzerrtes Bild	Überprüfen Sie die Anzeigeinstallungen Ihres Computers und korrigieren Sie bei Bedarf die Auflösung und die Bildwiederholfrequenz.
Unbekannten Gerausch nach dem Ausschalten des Monitors	These Geräische können auftreten, wenn sich stromführungde Componenten Ihres Monitors nach dem Ausschalten entladen.

9. Grundspezifikation

Produkttyp		Gaming-Monitor mit gewöbltem Flüssigkristallbildschirm
Produktmodell		LC-M27FC
Bildschirmabmessung		27"/68,58 cm
Bildseitenverhältnis		16:9
Blickwinkel		178°/178° (H/V)
Pixelabstand		0,1038 mm (H) x 0,3114 (V) mm
Kontrastverhältnis		3000:1 (typ.)
Farben		16,7 Mio.
Auflösung		1920 x 1080 Pixel
Maximale Bildwiederholrate		180Hz
Stromversorgungsspezifikationen		12,0 V DC---3,0Die Standardspannung und -stromärke kann je nach Land hiervon abweichen. Die jeweiligen Angaben finden Sie auf dem Produktionschild auf der Rückseite des Produkts.
Produktabmessungen	Ohne Monitorständer	611,3 x 362,3 x 93,3 mm
	Mit Monitorständer	611,3 x 462,4 x 251,8 mm
	Eigengewicht	Ca. 4,8 kg
	Bruttogewicht	Ca. 6,9 kg

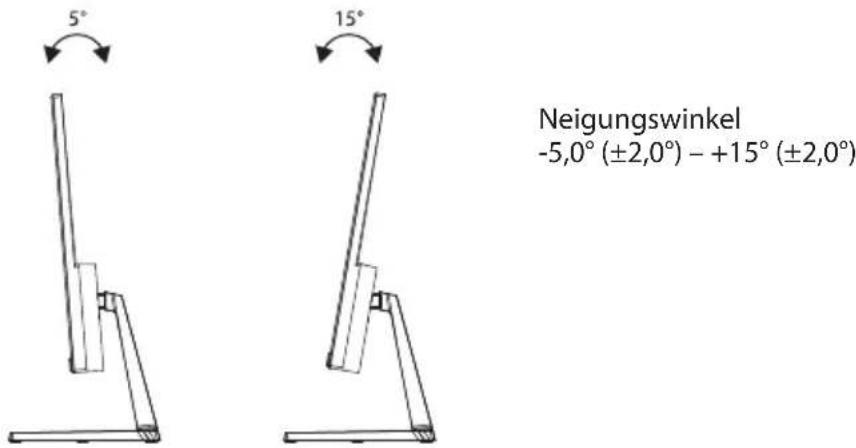

Neigungswinkel		Max. Neigbarkeit nach vorn -5°; Max. Neigbarkeit nach hinten: 15°
Drehwinkel		k. A.
Höhenwinkel		k. A.
Schwenkwinkel		k. A.
Umgebungsbedingungen	Nutzung	Temperatur: 0 °C – 40 °C (32 °F – 104 °F); Luftfeuchtigkeit: 10 % – 90 % relative Luftfeuchtigkeit (nicht kondensierend)
	Aufbewährung	Temperatur: -20 °C – 60 °C (-4 °F – 140 °F); Luftfeuchtigkeit: 5 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
