1.SICHERHEITSHINWEISE

etzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus.

Öffnen Sie nicht das Monitorgehäuse! Es besteht akute Stromschlaggefahr durch Hochspannung innerhalb des Monitors!

Betrieb:

• Halten Sie den Monitor von direkter Sonneneinstrahlung und anderen Wärmequellen (z. B. Heizungen) fern.
• Halten Sie jegliche Flüssigkeiten vom Monitor fern.
• Achten Sie darauf, dass nichts in die Belüftungsöffnungen fallen kann.
• Blockieren Sie die Belüftungsöffnungen nicht, um eine Überhitzung zu vermeiden.
• Schlagen Sie nicht gegen den Monitor, lassen Sie das Gerät nicht fallen.

2. WARTUNG

ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen.

• Zum Reinigen des Bildschirms benutzen Sie ein weiches Tuch, das Sie leicht (!) mit destilliertem Wasser angefeuchtet haben.
• Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.
• Benutzen Sie keinesfalls Benzin, Verdünnung, sehr saure oder alkalische Mittel, Scheuermittel oder Druckluft!
• Ungeeignete Reinigungsmittel können den Monitor beschädigen und unschöne Schlieren auf dem Bildschirm und dem Gehäuse hinterlassen.
• Ziehen Sie den Netzstecker, wenn Sie den Monitor längere Zeit nicht benutzen.
• Halten Sie den Monitor von sämtlichen Flüssigkeiten, Staub und Feuchtigkeit fern.
• Falls der Monitor mit Flüssigkeiten in Berührung gerät, wischen Sie ihn sofort mit einem Tuch trocken.
• Falls Flüssigkeiten in die Belüftungsöffnungen eindringen, ziehen Sie sofort den Netzstecker und nutzen den Monitor nicht weiter. Bitte wenden Sie sich an einen professionellen Servicetechniker.

Rechtliche Hinweise:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern.

3.Verpackungsinhalt

Schrauben M4*9 mm x 4 (zur Wandmontage)

1 x HDMI-Kabel

Netzkabel x 1 Netzteil x 1

LCPOWER® LC-M27-QHD-130 FLACHER GAMINGMONITOR SEDENUMGSANLEITUNG

Bedienungsanleitung

Eventuell sind zusätzliche Schrauben als Ersatz beigelegt.

4. Produktübersicht

4.1 - Tasten am Monitor

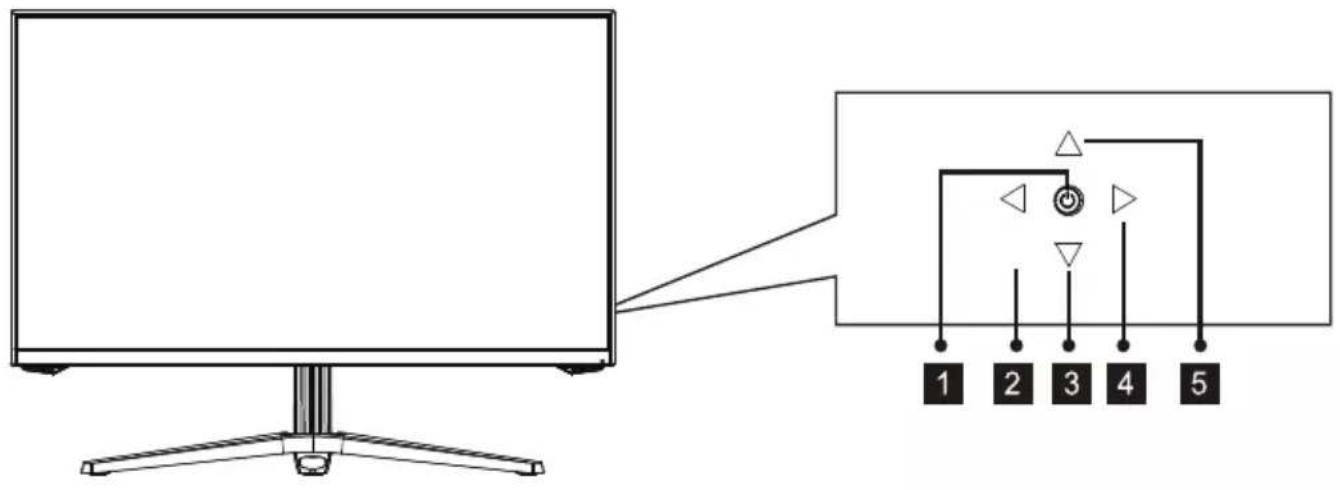

1 Drücken Sie zum Ein-/Ausschalten des Displays den Kippschalter.
2 Kippschalter nach links: Schalten Sie das Eingangssignal / Verlassen.
3 Kippschalter nach unten: Anzeige GamePlus / Menüauswahl
4 Kippschalter nach: rechts Hauptmenü / OK
5 Kippschalter nach oben: Kontextmodell-Verknüpfungen / Menüauswahl.

6 Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an.
7 DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an.
8 HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers und den anderen Stecker an den HDMI-Port des Monitors an.
9 Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an.

5. Standfußinstallation

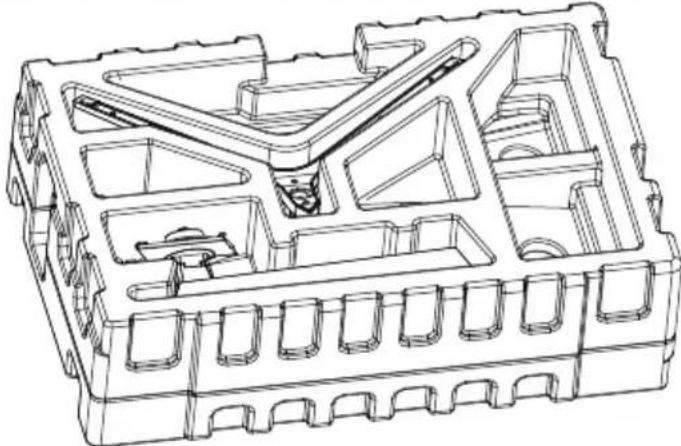

1. Öffnen Sie die Verpackung, nehmen Sie den Monitor mitsamt Schaumstoff heraus und stellen Sie das Gerät sanft auf einem Tisch ab.

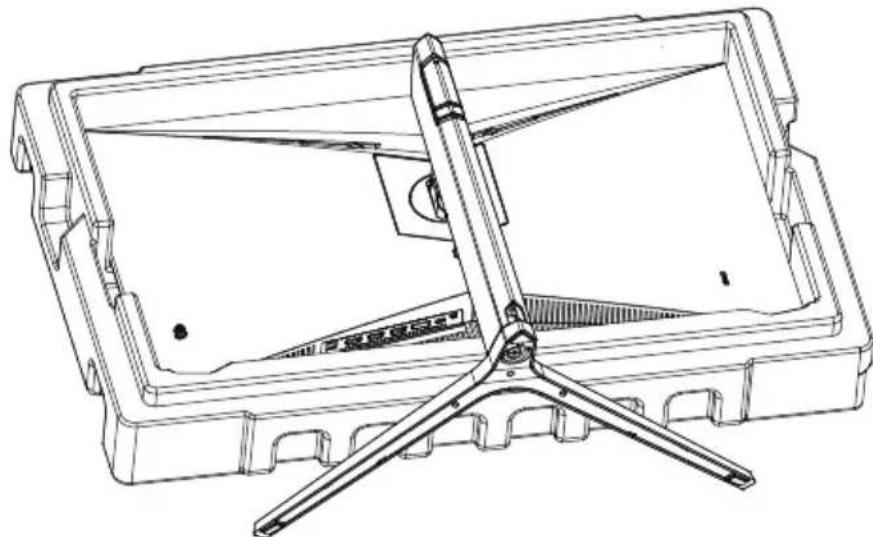

1. Nehmen Sie Basis und Schaft aus der Verpackung. Befestigen Sie die Basis mit der Schraube am Schaft. (Die Schraube ist am Halterungsgehäuse/Schaft angebracht.)

1. Befestigen Sie das zusammengebaute Halterungsgehäuse an die Rückseite des Monitors, indem Sie den oberen Teil einführen und herabdrücken. Zum Entfernen des Halterungsgehäuses drücken Sie die Schnellentriegelungstaste an der Rückseitenabdeckung.

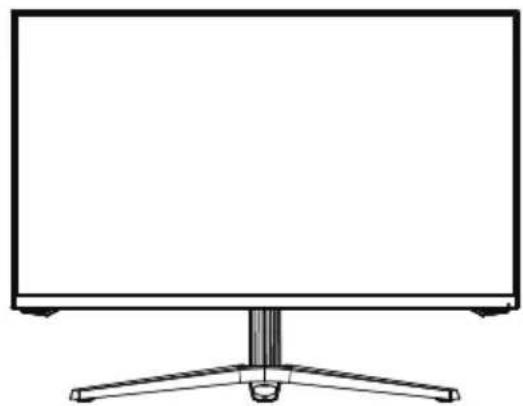

1. Greifen Sie die Halterung mit den Händen und stellen Sie das Gerät auf einem Tisch.

Legen Sie den Monitor auf eine flache Unterlage, bevor Sie den Ständer abnehmen.

6. Kabelverwaltung

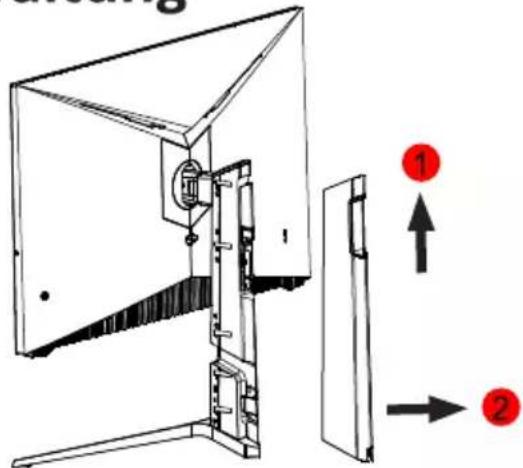

1. Entfernen Sie die Rückseitenabdeckung der Halterung (die Rückseitenabdeckung der Halterung zunächst nach oben schieben und dann zurück ziehen)

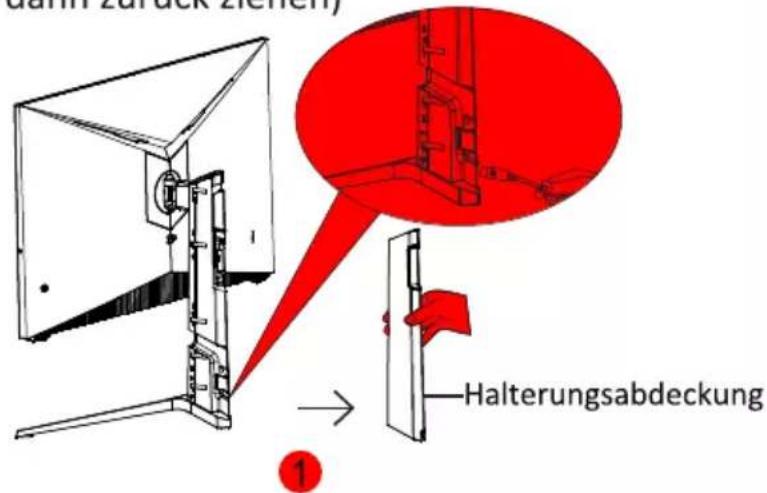

dum Zurück Zieren) Halterungsabdeckung ①

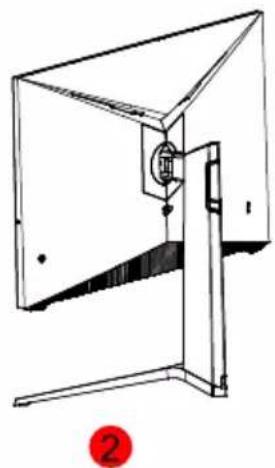

1. Schließen Sie das Netzkabel und das Signalkabel mittels der Halterung am Monitor an. Wenn Sie mit der Kabelverwaltung fertig sind, setzen Sie die Rückseitenabdeckung der Halterung wieder ein.

7. Wandmontage

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 75 x 75 mm Schraubenabstand. VESA-Halterungen und Montagezubehör erhalten Sie separat im Fachhandel.

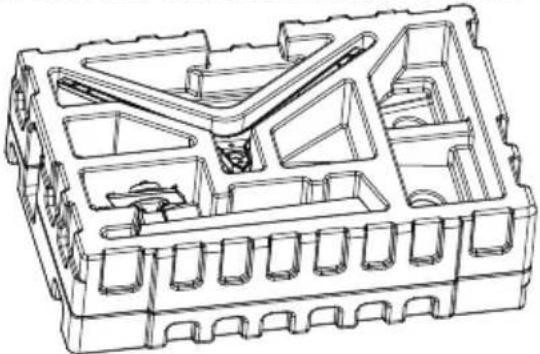

1. Öffnen Sie die Verpackung, nehmen Sie den Monitor mitsamt Schaumstoff heraus und stellen Sie das Gerät sanft auf einem Tisch ab.

1. Lösen Sie die Schrauben wie in der Abbildung unten vom hinteren Gehäuse des Monitors. —Die 4 Schrauben an dieser Stelle entfernen

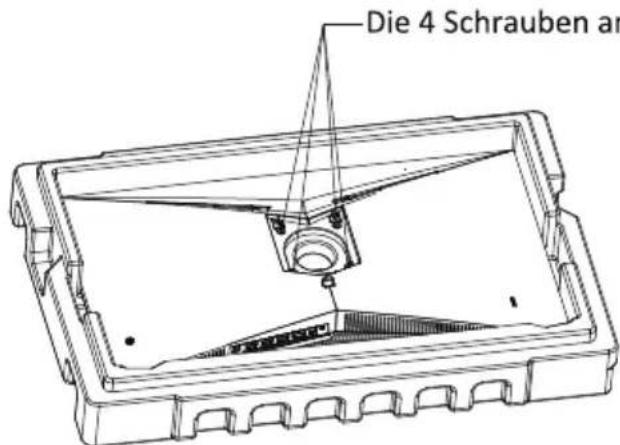

Die 4 Schrauben an

1. Verwenden Sie die vier mitgelieferten Sechskantbolzen zur Verbindung mit der Wandhalterung. (Dieses Gerät besitzt keine Wandhalterung; diese ist separat zu erwerben, Standard-VESA-Loch 75 mm x 75 mm.)

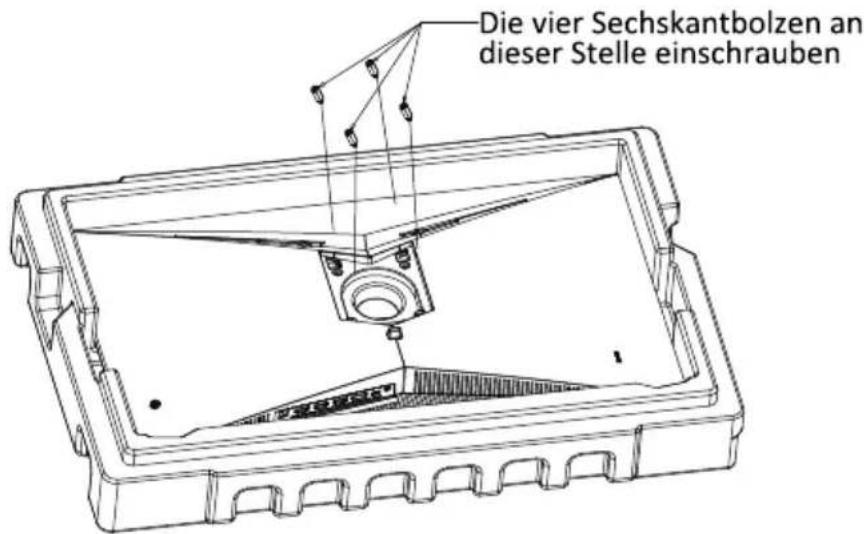

Die vier Sechskantbolzen an dieser Stelle einschrauben

1. Das zusammengebaute Produkt lässt sich an der Wand aufhängen. Den Bildschirm nicht direkt zusammendrücken, da er sonst brechen kann.

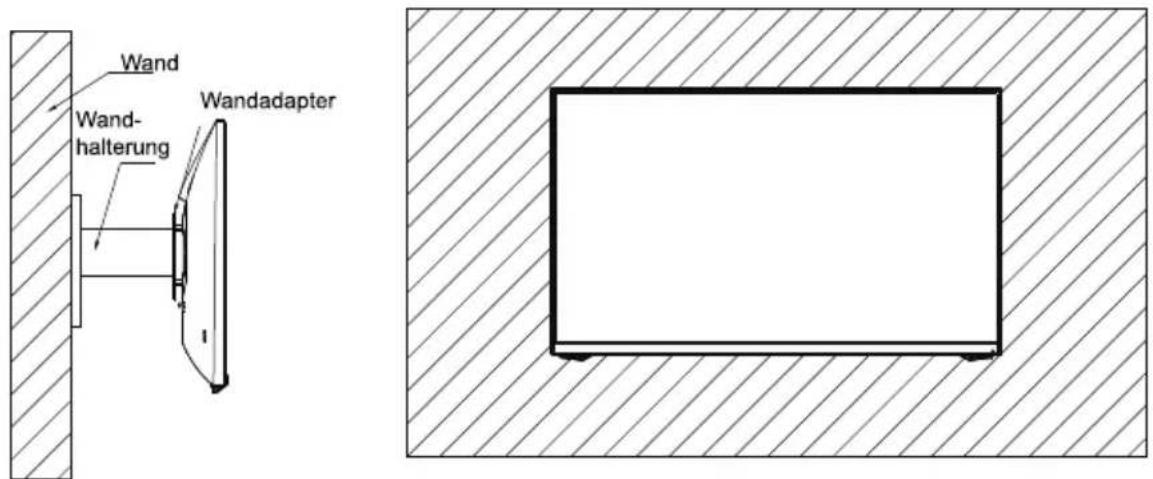

Wand Wand- halterung Wandadapter

8. Indikatorleuchte

Indikatorleuchte

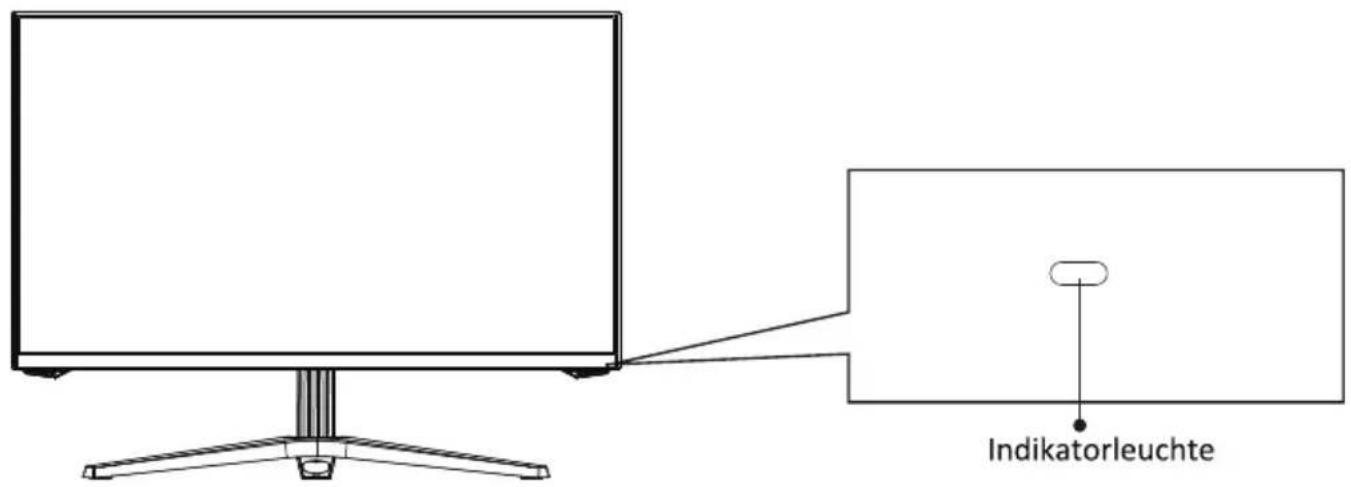

Ein leuchtendes blaues Licht zeigt an, dass das Gerät eingeschaltet ist und der Monitor normal funktioniert. Ein blinkendes blaues Licht zeigt an, dass keine Videoquelle, kein horizontales oder vertikales Signal erkannt wurde oder die Stromversorgung nicht ausreicht. Vergewissern Sie sich, dass Ihr Computer eingeschaltet ist, die Videokabel richtig angeschlossen und komplett eingesteckt wurden.

9. OSD-Menü

Mit dem OSD-Menü (On-Screen Display) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken.

Wenn Sie den Monitor zum ersten Mal benutzen, passen sich die Einstellungen automatisch der Konfiguration Ihres Computers an.

1. Wippe rechts, um den OSD-Bildschirm aufzurufen.

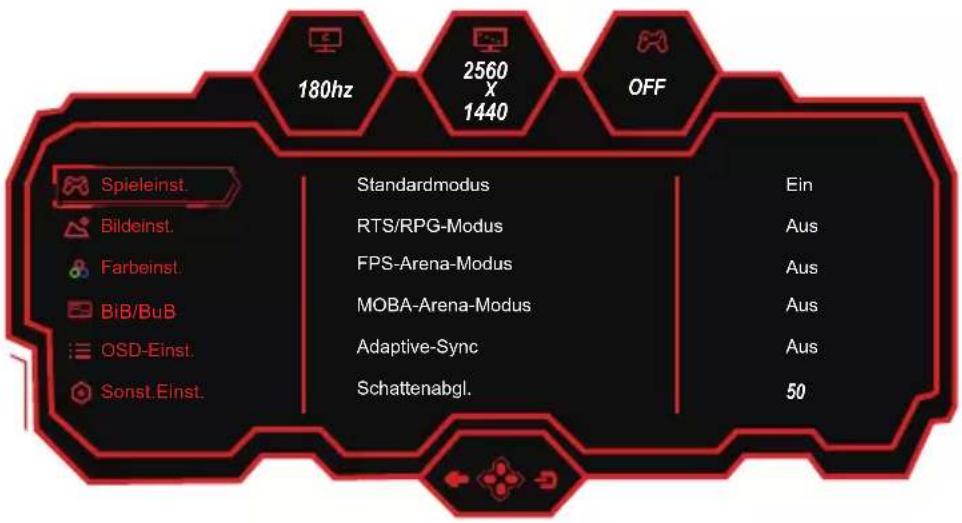

180hz 2560 X 1440 OFF Spieleinst. Bildeinst. Farbeinst. BiB/BuB OSD-Einst. Sonst.Einst. Standardmodus RTS/RPG-Modus FPS-Arena-Modus MOBA-Arena-Modus Adaptive-Sync Schattenabgl. Ein Aus Aus Aus Aus 50

1. Wippe ▲ oder ▼ zum Durchsuchen der Funktionen.
2. Wippe ➔ zur Auswahl einer Funktion oder zum Aufrufen eines Untermenüs.
3. Wippe ← um den aktuellen Bildschirm zu verlassen.

• Die Funktionsliste in diesem Handbuch dient nur als Referenz.

Hauptmenü Untermenü Optionen
Spieleinst.	Standardmodus	Aus/Ein
	RTS/RPG-Modus	Aus/Ein
	FPS-Arena-Modus	Aus/Ein
	MOBA-Arena-Modus	Aus/Ein
	Adaptive-Sync	Aus/Ein
	Schattenabgl.	0-100
	Reaktionszeit	Aus/Normal/Schnell/Utraschnell
	Aktualisierungsrate	Aus/Ein/Pos.
	Fadenkreuz	Aus/Fadenkreuz 1/Fadenkreuz 2/Fadenkreuz 3/Fadenkreuz 4/Fadenkreuz 5/Fadenkreuz 6
	Spielzeit	Aus/Ein:15:00/30:00/45:00/60:00/Pos.
		Aus/Normal/Experte/AusgestaltungDyn. Helligk.
		Aus/EinUmgebungslicht
Bildeinst.		0-100Helligkeit
	Kontrast	0-100
	DCR	Aus/Ein
	Kontext.Modell	Aus/Ein: Filmmodus/Lesemodus/Nachtmodus
	Schw.Blaulicht	0-100
	Schärfe	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/S.Kurve
	Seitenverh.	Breitbild/4:3/1:1/Auto
Farbeinst.	Warm	Aus/Ein
	Natürlich	Aus/Ein
	Kühl	Aus/Ein
	Benutzer1	Aus/Ein:0-100(R/G/B)
	Benutzer2	Aus/Ein:0-100(R/G/B)
	Benutzer3	Aus/Ein:0-100(R/G/B)
	Farbton	0-100(R/G/B/C/M/Y)
	Sättigung	0-100(R/G/B/C/M/Y)
BiB/BuB	PIP/PBP-Modus	Aus/PIP-Modus/PBP-2-Fenst1:1
	Subsignalquelle	DP1/DP2/HDMI1/HDMI2
	Audioquelle	Auto/DP1/DP2/HDMI1/HDMI2
	PIP-Position	ObRechts/ObLinks/UnRechts/UnLinks
	PIP-Größe	Klein/Mittel/Groß
	Fenstertausch	Aus/Ein
OSD-Einst.	Sprache	/Suomi/Français/Ελληνικά/Indonesia/Italiano/ /Malaysia/Polskie/ /Türkçe
		5-60OSD-Zeitüber.
		0-100OSD H-Position
		0-100OSD V-Position
		0-5OSD-Transpar.
	Hotkey1-Einst.	Helligkeit/Kontrast/Lautstärke/Stumm/Schattenabgl./Fadenkreuz/Aktualisierungsrate/Spielzeit/Kontext.Modell/PIP/PBP-Modus/Eingangssignal/Dyn. Helligk.
	Hotkey2-Einst.
	Hotkey3-Einst.
	OSD-Sperre	Aus/Ein
Sonst.Einst.		Auto/DP1/DP2/HDMI1/HDMI2Eingangssignal
	Lautstärke 0-100
		Aus/EinStumm
	Auto.Einsch.	Aus/Ein
	Eyeshield-Hinw	Aus/Ein
	Rücksetzen	Nein/Ja
		Eingangsqu.: /Auflösung: /Modus: Information

10. Teclas rápidas

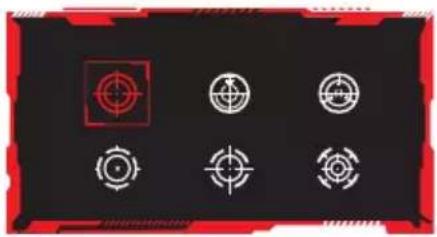

1. Rocke Down ▼ um Gameplus Modi zu wechseln. Entsprechend den Bedürfnissen Ihres Spiels wählen Sie das entsprechende Spiel-Symbol. Diese Spielsymbole wurden in erster Linie entwickelt, um Ihr Ziel während der Schießspiele zu optimieren, obwohl sie für andere Szenarien verwendet werden können.

1. Rocker Up ▲um kontextuelle Modi zu wechseln. Diese Modi (Filmmodus, Lesemodus und Nachtmodus) können verwendet werden, um Einstellungen entsprechend Ihrer Aktivität zu optimieren. Die Standardeinstellung ist deaktiviert.

1. Rocker Left ◀ um Eingangssignalquellen zu schalten.

Auto DP1 DP2 HDMI1 HDMI2

11. Technische Daten

Modell	LC-M27-QHD-180
Bildschirmgröße	27 Zoll
Bildformat	16:9
Beleuchtung	LCD
Helligkeit	300 cd/m2
Panel	IPS
Auflösung	DP 1.4: 2560 x 1440 bei 180 HzHDMI 2.0: 2560 x 1440 bei 144 Hz
Bildwiederholfrequenz	180 Hz
Reaktionszeit	1ms GTG
Betrachtungswinkel	178° (H) / 178° (V)
Kontrastverhältnis	1000:1
VESA-Montage	75 x 75 mm
Farben	16.7 M
Adaptive-Sync	Ja
Signaleingang	DP 1.4 x 2, HDMI 2.0 x 2,Audioausgang x 1
Stromeingang	12V 450eAchspannung, ---
Audio
Lautsprecher	Nein
Audioausgang	Ja
Zubehör
Netzkabel	Ja
Weitere Funktionen
Blaureduktion	Ja
Abmessungen
Abmessungen (mit Ständer)	619,0 x 477,47 x 237,41mm
Abmessungen (ohne Ständer)	619,0 x 374,04 x 64,38mm
Nettogewicht	5,95kg
Bruttogewicht	8,43kg
