Produkttyp	Gebogener Monitor
Marke	LC-Power
Modell	M34UWQHD165C
Bildschirmgröße	34 Zoll (21:9)
Paneltyp	VA
Native Auflösung	3440 x 1440 Pixel (UWQHD)
Bildwiederholfrequenz	165 Hz (DP) / 100 Hz (HDMI)
Reaktionszeit	4 ms (OD)
Helligkeit	350 cd/m²
Kontrastverhältnis	3000:1
Blickwinkel	≥178° (H) / ≥178° (V)
VESA-Kompatibilität	75 x 75 mm
Eingangsanschlüsse	2x DP 1.4, 2x HDMI 2.0
Audioausgang	Ja (3,5 mm Klinke)
Gaming-Funktionen	FreeSync Premium, OSD, FPS-/RTS-/MOBA-Modi
Sehkomfort	Blaulichtfilter
Stromversorgung	100-240 V ~ 50/60 Hz, 2,0 A
Abmessungen mit Standfuß	808,65 x 510,66 x 256,08 mm
Abmessungen ohne Standfuß	808,65 x 363,33 x 123,22 mm
Nettogewicht	7,86 kg
Bruttogewicht	10,06 kg
Mitgeliefertes Zubehör	DP-Kabel, Stromkabel, Standfuß, Schrauben, Schraubendreher
Reinigung	Gerät abklemmen, weiches, leicht feuchtes Tuch verwenden

Häufig gestellte Fragen - M34UWQHD165C LC-Power

Wie installiere ich den Standfuß des Monitors?

Legen Sie den Monitor auf eine geschützte Oberfläche, schrauben Sie die Standfußstange mit der mitgelieferten Schraube PM5*11 mm an die Basis und setzen Sie dann die gesamte Einheit in den Monitor ein, bis es einrastet.

Kann ich den Monitor an der Wand befestigen?

Ja, dieser Monitor ist VESA 75x75 mm kompatibel. Verwenden Sie die vier mitgelieferten Sechskantschrauben M4*7 mm, um eine Wandhalterung (nicht im Lieferumfang enthalten) zu befestigen.

Wie reinige ich den antistatischen Bildschirm?

Trennen Sie zuerst den Monitor vom Strom. Befeuchten Sie ein weiches, sauberes Tuch leicht mit Wasser oder verwenden Sie ein spezielles Bildschirmtuch. Verwenden Sie niemals aggressive Reinigungsmittel wie Ammoniak oder Benzol.

Welche Kabel werden mit dem Monitor geliefert?

Der Monitor wird mit einem DP-Kabel, einem Stromkabel, Schrauben und einem Schraubendreher geliefert. HDMI-Kabel sind nicht im Lieferumfang enthalten.

Wie greife ich auf das OSD-Menü zu?

Drücken Sie die M-Taste (Menü) auf der Rückseite des Monitors. Verwenden Sie die Pfeiltasten ▲/▼ zum Navigieren und die M-Taste zum Bestätigen. Die E-Taste dient zum Verlassen.

Die Anzeige bleibt rot, was tun?

Eine rote Anzeige bedeutet, dass kein Videosignal erkannt wird. Überprüfen Sie, ob der Computer eingeschaltet ist und das DP- oder HDMI-Kabel an beiden Enden richtig eingesteckt ist.

Welche Einstellungen werden für Spiele empfohlen?

Aktivieren Sie im OSD den FreeSync Premium-Modus, um Bildrisse zu reduzieren. Sie können auch einen voreingestellten Modus (FPS, RTS, MOBA) je nach Spieltyp auswählen.

Unterstützt der Monitor HDR?

Ja, der Monitor bietet im OSD einen HDR-Normalmodus. Aktivieren Sie ihn über das Menü 'Spieleinstellungen'.

Wie verwende ich die PIP/PBP-Funktion?

Gehen Sie im OSD-Menü zu PIP/PBP. Wählen Sie den PIP- oder PBP-Modus und dann die Quelle des Unterbildes (DP1/DP2/HDMI1/HDMI2). Sie können die Größe und Position des PIP-Fensters einstellen.

Was ist die maximale Auflösung und Bildwiederholfrequenz?

Mit einem DP 1.4-Kabel beträgt die maximale Auflösung 3440x1440 bei 165 Hz. Mit HDMI 2.0 beträgt sie 3440x1440 bei 100 Hz.

BEDIENUNGSANLEITUNG M34UWQHD165C LC-Power

1. Sicherheitshinweise
2. Wartung
3. Verpackungsinhalt
4. Produktübersicht
5. Standfußinstallation
6. Wandmontage
7. Anschließen der Kabel
8. Leuchtanzeige
9. OSD-Menü
10. Technische Daten

1. Sicherheitshinweise

Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus.

Öffnen Sie nicht das Monitorgehäuse! Es besteht akute Stromschlaggefahr durch Hochspannung innerhalb des Monitors!

Betrieb:

• Halten Sie den Monitor von direkter Sonneneinstrahlung und anderen Wärmequellen (z. B. Heizungen) fern.
• Halten Sie jegliche Flüssigkeiten vom Monitor fern.
• Achten Sie darauf, dass nichts in die Belüftungsöffnungen fallen kann.
• Blockieren Sie die Belüftungsöffnungen nicht, um eine Überhitzung zu vermeiden.
• Schlagen Sie nicht gegen den Monitor und lassen Sie das Gerät nicht fallen.

2. WARTUNG

ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen.

• Zum Reinigen des Bildschirms benutzen Sie ein weiches Tuch, das Sie leicht (!) mit destilliertem Wasser angefeuchtet haben.
• Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.
• Benutzen Sie keinesfalls Benzin, Verdünnung, sehr saure oder alkalische Mittel, Scheuermittel oder Druckluft!
• Ungeeignete Reinigungsmittel können den Monitor beschädigen und unschöne Schlieren auf dem Bildschirm und dem Gehäuse hinterlassen.
• Ziehen Sie den Netzstecker, wenn Sie den Monitor längere Zeit nicht benutzen.
• Halten Sie den Monitor von sämtlichen Flüssigkeiten, Staub und Feuchtigkeit fern.
• Falls der Monitor mit Flüssigkeiten in Berührung gerät, wischen Sie ihn sofort mit einem Tuch trocken.
• Falls Flüssigkeiten in die Belüftungsöffnungen eindringen, ziehen Sie sofort den Netzstecker und benutzen Sie den Monitor nicht weiter. Bitte wenden Sie sich an einen professionellen Servicetechniker.

Rechtliche Hinweise:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern.

3. Verpackungsinhalt

Empty rectangular frame with no text, symbols, or markings

Monitor

Basis (mit Handschraube)

PM5*11-mm-Schraube

35mm

M4*7mm-Sechskantschrauben (zur Wandmontage)

DP-Kabel

Schraubendreher

Netzkabel 100-240 V Wechselspannung, 50/60 Hz

Bedienungsanleitung

Eventuell sind zusätzliche Schrauben als Ersatz beigelegt.

4. Produktübersicht

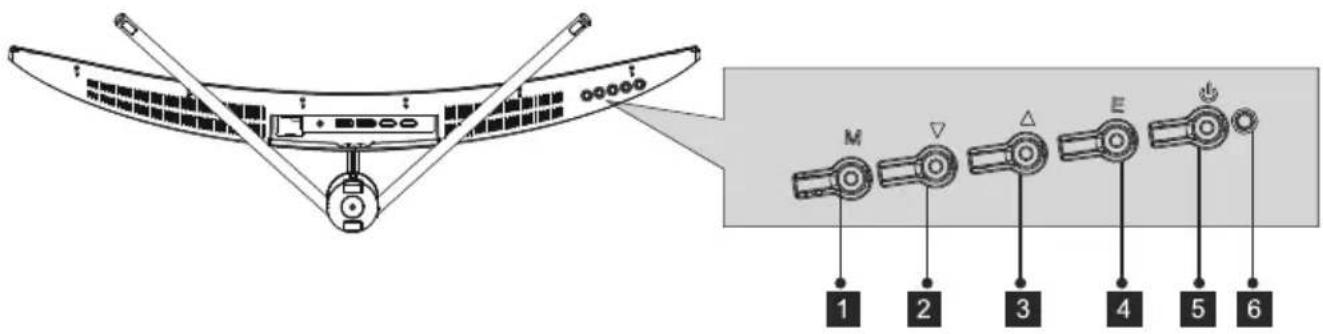

4.1 — Monitortasten

1 M-Taste (Menü): ruft das OSD-Menü auf und greift auf die Untermenüs zu.
2 ▼ Abwärtstaste: navigiert in den Menüs nach unten.
3 ▲ Aufwärtstaste: Im Menü nach oben drücken
4 E-Taste (Exit): verlässt das Menü.
5 Ein/Aus-Taste: Zum Ein-/Ausschalten des Monitors drücken.
6 LED-Anzeige: Zeigt den Betriebsstatus durch unterschiedliche Farben an.

7 Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des Monitors an.
8 Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an.
9 DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an.
10 HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers und den anderen Stecker an den HDMI-Port des Monitors an.

5. Standfußinstallation

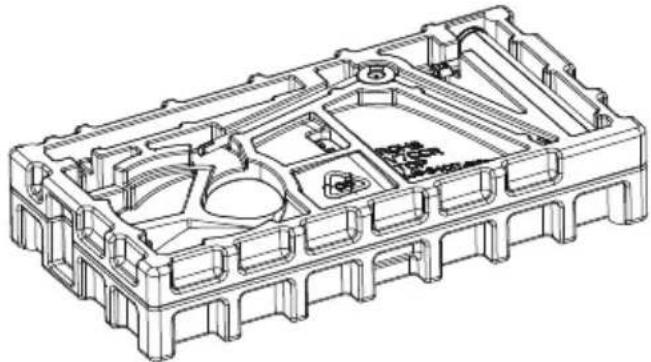

1. Öffnen Sie die Verpackung und nehmen Sie das Produkt mit dem Styropor heraus. Legen Sie es vorsichtig auf eine Tischoberfläche.
2. Entfernen Sie das obere Schaumstoffteil und nehmen Sie den Zubehörbeutel heraus. Der Monitor bleibt dabei auf dem unteren Schaumstoffteil.

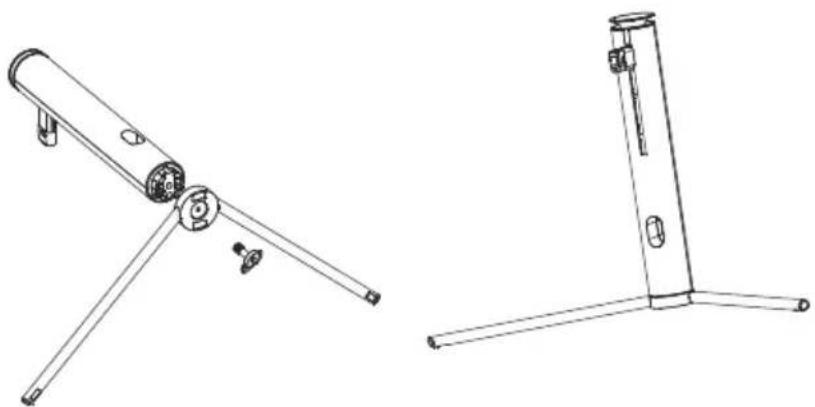

3. Montieren Sie die Basis an dem Schaft wie unten abgebildet.

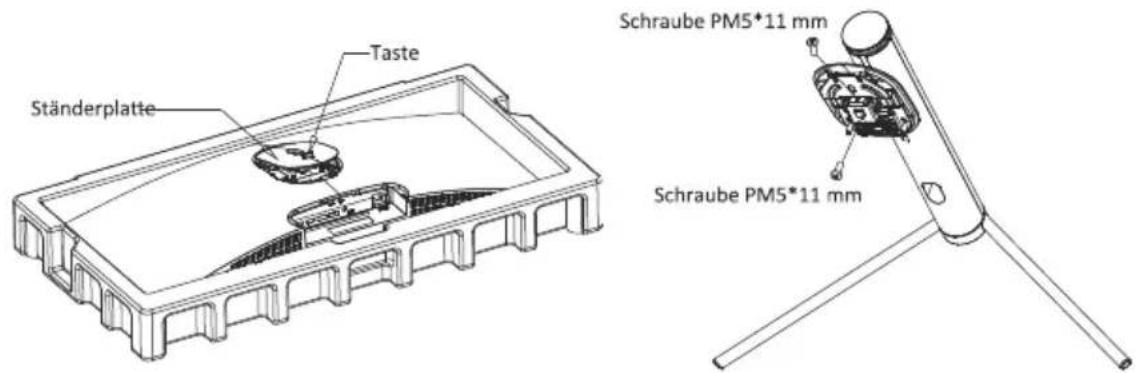

1. Drücken Sie die Taste, um die Ständerplatte zu entfernen. Fixieren Sie die Ständerplatte mit der PM5*11-mm-Schraube am Ständerschaft.

Ständerplatte Taste Schraube PM5*11 mm Schraube PM5*11 mm

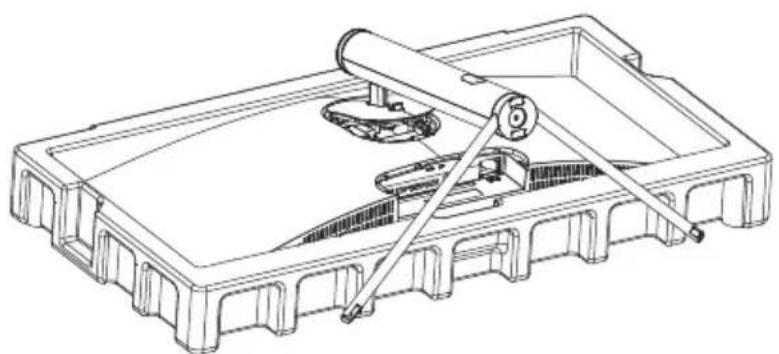

1. Fixieren Sie den zusammengebauten Ständer am Monitor und prüfen Sie sorgfältig, ob er festsitzt.

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 75*75 mm Schraubenabstand.

VESA-Halterungen und Montagezubehör erhalten Sie separat im Fachhandel.

1. Öffnen Sie die Verpackung und nehmen Sie das Produkt mit dem Schaumstoff heraus. Legen Sie es vorsichtig auf eine Tischoberfläche. Entfernen Sie das obere Schaumstoffteil und nehmen Sie den Zubehörbeutel heraus. Der Monitor bleibt dabei auf dem unteren Schaumstoffteil. Wenn der Monitor bereits am Ständer angebracht wurde, entfernen Sie den Ständer.

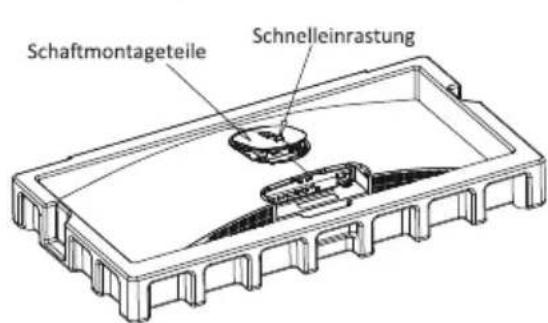

1. Drücken Sie die Taste zum Entfernen der Abdeckung auf der Rückseite des Monitors und ziehen Sie dann die vier mitgelieferten Schrauben in den Befestigungslöchern auf der Rückseite des Monitors fest.

Schaftmontageteile Schnelleinrastung

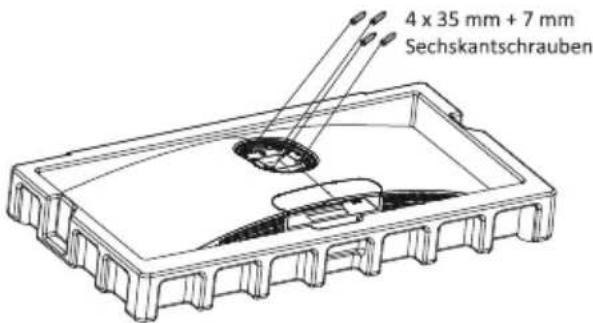

4 x 35 mm + 7 mm Sechskantschrauben

1. Folgen Sie den Anweisungen der Montageanleitung Ihrer Wandbefestigung oder ähnlichem Zubehör, um den Monitor daran zu befestigen.

Halterung (separat erhältlich)

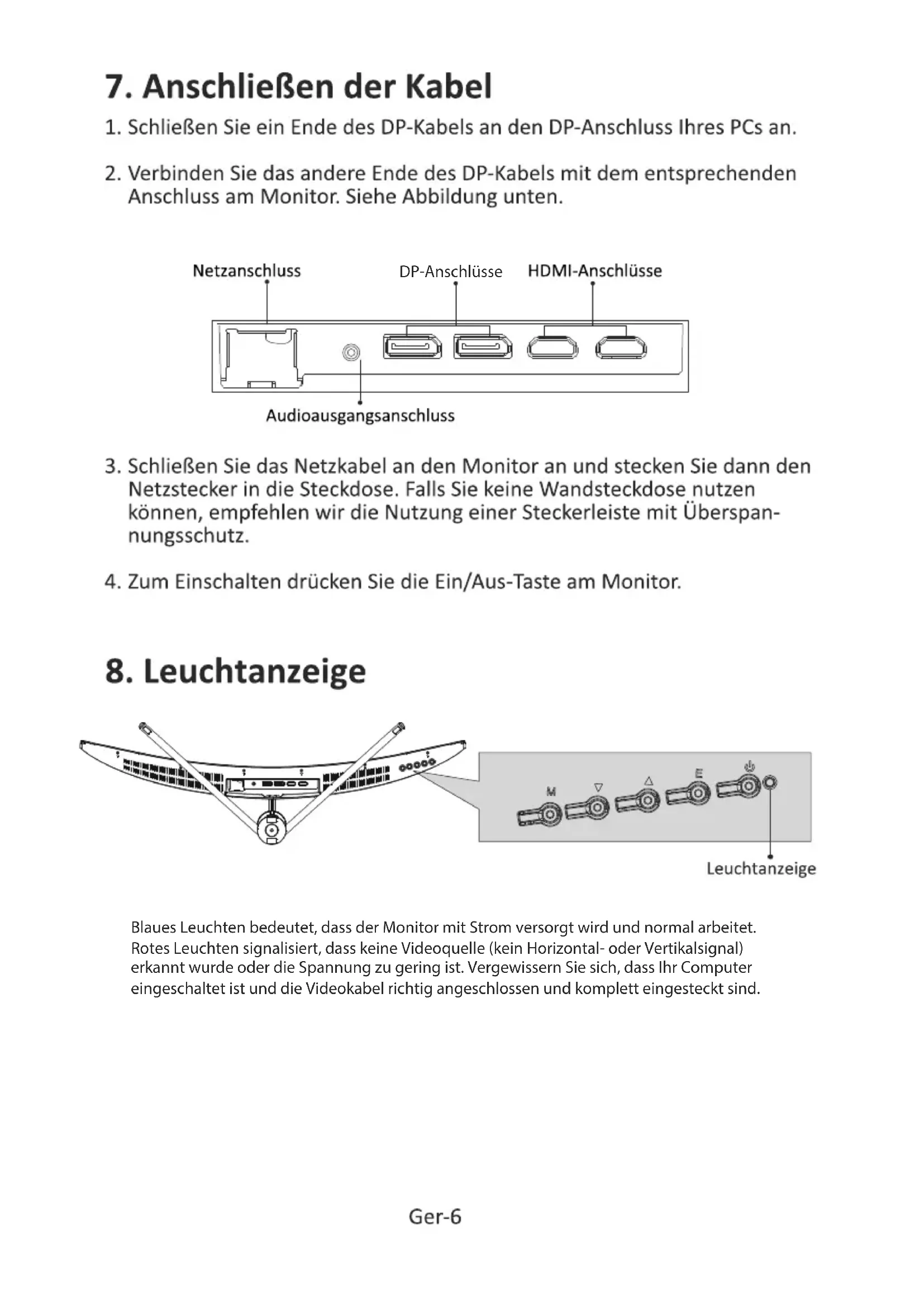

7. Anschließen der Kabel

1. Schließen Sie ein Ende des DP-Kabels an den DP-Anschluss Ihres PCs an.
2. Verbinden Sie das andere Ende des DP-Kabels mit dem entsprechenden Anschluss am Monitor. Siehe Abbildung unten.

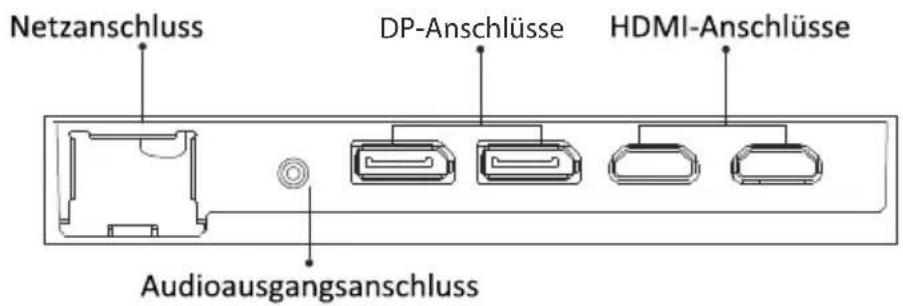

Netzanschluss DP-Anschlüsse HDMI-Anschlüsse Audioausgangsanschluss

1. Schließen Sie das Netzkabel an den Monitor an und stecken Sie dann den Netzstecker in die Steckdose. Falls Sie keine Wandsteckdose nutzen können, empfehlen wir die Nutzung einer Steckerleiste mit Überspannungsschutz.
2. Zum Einschalten drücken Sie die Ein/Aus-Taste am Monitor.

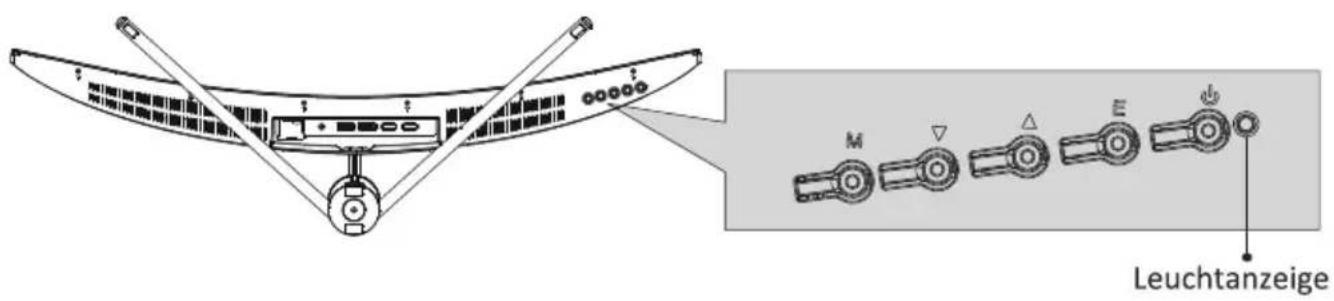

8. Leuchtanzeige

Leuchtanzeige

Blaues Leuchten bedeutet, dass der Monitor mit Strom versorgt wird und normal arbeitet. Rotes Leuchten signalisiert, dass keine Videoquelle (kein Horizontal- oder Vertikalsignal) erkannt wurde oder die Spannung zu gering ist. Vergewissern Sie sich, dass Ihr Computer eingeschaltet ist und die Videokabel richtig angeschlossen und komplett eingesteckt sind.

9. OSD-Menü

Mit dem OSD-Menü (On-Screen Display) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken.

Wenn Sie den Monitor zum ersten Mal benutzen, passen sich die Einstellungen automatisch der Konfiguration Ihres Computers an.

Das Bildschirmmenü kann zur Anpassung der Einstellungen des Monitors genutzt werden und wird nach Einschalten und Drücken der Taste M angezeigt.

1. Drücken Sie zum Aktivieren des Menü-Browsers die Taste M.

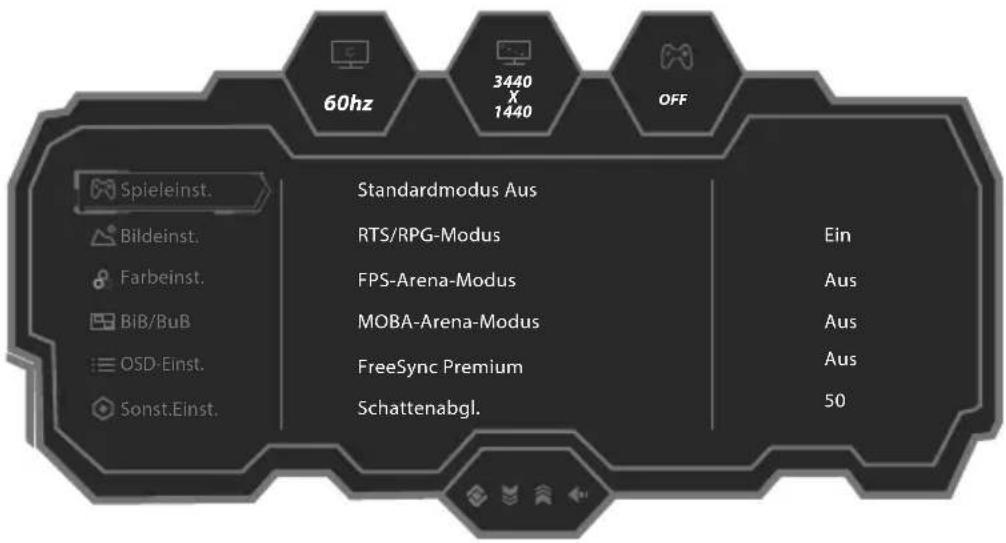

60hz 3440 X 1440 OFF Spieleinst. Bildeinst. Farbeinst. BiB/BuB OSD-Einst. Sonst.Einst. Standardmodus Aus RTS/RPG-Modus FPS-Arena-Modus MOBA-Arena-Modus FreeSync Premium Schattenabgl. Ein Aus Aus Aus 50

1. Drücken Sie zum Blättern durch die Funktionen ▼ oder ▲.

- Wählen Sie die gewünschte Funktion und drücken Sie zum Aufrufen des Untermenüs M.

- Blättern Sie mit ▼ oder ▲ durch Untermenüs. Drücken Sie zur Auswahl und Bestätigung der ausgewählten Funktion M.

- Wählen Sie mit ▼ oder ▲ eine Option. Drücken Sie zum Bestätigen der Einstellungen und zum Verlassen des aktuellen Menüs M.

1. Drücken Sie E zum Verlassen des Menübildschirms.

9.1 — OSD-Menüfunktionen

Spieleinst.	Standardmodus	Aus/Ein
	RTS/RPG-Modus	Aus/Ein
	FPS-Arena-Modus	Aus/Ein
	MOBA-Arena-Modus	Aus/Ein
	FreeSync Premium	Aus/Ein
	Schattenabgleich	0-100
	Reaktionszeit	Aus/Normal/Schnell/Ultraschnell
	Aktualisierungsrate	Aus/Ein
		Pos.: ObRechts/ObLinks/UnRechts/UnLinks
	Fadenkreuz	Aus
		Ein: Fadenkreuz 1/Fadenkreuz 2/Fadenkreuz 3/Fadenkreuz 4/Fadenkreuz 5/Fadenkreuz 6
	Spielzeit	Aus
		Ein: 15:00/30:00/45:00/60:00
	Dyn. Helligkeit	Aus/Normal/Experte/Details
	HDR	Aus/HDR-Standard
	MPRT	Aus/Ein
	Umgebungslicht	Aus/Ein
Bildeinst.	Helligkeit	0-100
	Kontrast	0-100
	DCR	Aus/Ein
	Kontextmodus	Aus
		Ein: Filmmodus/Lesemodus/Nachtmodus
	Geringes Blaulicht	0-100
	Schärfe	0-5
	Gamma	1,8/2,0/2,2/2,4/2,6/ S.Kurve
	Seitenverhältnis	Breitbild/4:3/1:1/Auto
Farbeinst.	Warm	Aus/Ein
	Natürlich	Aus/Ein
	Kühl	Aus/Ein
Farbeinst.	Benutzer1	Aus/Ein: Rot, Grün, Blau
	Benutzer2	Aus/Ein: Rot, Grün, Blau
	Benutzer3	Aus/Ein: Rot, Grün, Blau
	Farbton	Rot/Grün/Blau/Zyan/Magenta/Gelb: 0-100
	Sättigung
BiB/BnB	PIP/PBP-Modus	Aus/PIP-Modus/PBP-2-Fenst1:1
	Subsignalquelle	DP1/DP2/HDMI1/HDMI2
	Audioquelle	Auto/DP1/DP2/HDMI1/HDMI2
	PIP-Position	ObRechts/ObLinks/UnRechts/UnLinks
	PIP-Größe	Klein/Mittel/Groß
	Fenstertausch	Aus/Ein
OSD-Einst.	Sprache	Brasilazil/Deutsch/Nederland/Suomi/Français/Polskie/Português/Pysckii/Españo/Inu/
	OSD-Zeitüber. 5-60
	OSD H-Position 0-100
	OSD-V-Position 0-100
	OSD-Transpar. 0-5
	Hotkey1-Einst.	Helligkeit/Kontrast/Lautstärke/Stumm/Schattenabgl./Fadenkreuz/Aktualisierungsrate/Spielzeit/Kontext.Modell/PIP/PBP-Modus/Eingangssignal/Dyn. Helligkeit/HDR
	Hotkey2-Einst.
	Hotkey3-Einst.
	OSD-Drehung	Normal/90/180/270
	OSD-Sperre	Aus/Ein
Sonstige Einst.	Eingangssignal	Auto/DP1/DP2/HDMI1/HDMI2
	Lautstärke	0-100
	Stumm	Aus/Ein
	Autom. Einschalten	Aus/Ein
	Augenschutzhinweis	Aus/Ein
	Werkseinstellungen	Nein/Ja
	Information	Eingangsqu.:/Auflösung:/Modus:/HDR-Ver.:

10. Technische Daten

Modell	LC-M34-UWQHD-165-C
Bildschirmgröße	34"
Bildformat	21:9
Beleuchtung	LED
Helligkeit	350 cd/m2
Panel	VA
Auflösung	HDMI 2.0:3440 x 1440 Pixel@100 Hz
Bildwiederholfrequenz	165 Hz
Reaktionszeit	OD - 4 ms
Betrachtungswinkel	≥ 178° (H) / ≥ 178° (V)
Kontrastverhältnis	3000:1
VESA-Montage	75 x 75 mm
Farben	16,7 m
FreeSync Premium	Ja
Signaleingang	2x DP 1.4, 2x HDMI 2.0, 1x Audioausgang
Stromeingang	100-240 V Wechselspannung, 50/60Hz,2,0 A
Audio
Lautsprecher	Nein
Audioausgang	Ja
Zubehör
Netzkabel	Ja
Weitere Funktionen
Blaulichtreduktion	Ja
Abmessungen
Abmessungen (mit Ständer)	808,65 x 510,66 x 256,08 mm
Abmessungen (ohne Ständer)	808,65 x 363,33 x 123,22mm
Nettogewicht	7,86 kg
Bruttogewicht	10,06kg
