Produkttyp	Monitor
Bildschirmgröße	32 Zoll
Auflösung	3840 x 2160 (4K UHD)
Panel-Typ	VA
Bildwiederholfrequenz	60 Hz
Reaktionszeit	4 ms
Helligkeit	300 cd/m²
Kontrastverhältnis	3000:1
Anschlüsse	HDMI 2.0, DisplayPort 1.2, USB-C (DP-Alt-Modus)
Abmessungen (mit Standfuß)	732 x 470 x 200 mm
Gewicht (mit Standfuß)	7,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	45 W (typisch)
Besondere Merkmale	Flimmerfrei, Low Blue Light, AMD FreeSync
Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Chemikalien.
Sicherheit	Kensington-Schloss-Steckplatz zur Diebstahlsicherung
Ersatzteile	Stromkabel, HDMI-Kabel im Lieferumfang enthalten. Keine separaten Ersatzteile verfügbar.
VESA-Halterung	100 x 100 mm
Neigung einstellbar	-5° bis 15°

Häufig gestellte Fragen - M32S4K LC-Power

Wie schließe ich meinen LC-Power M32S4K Monitor an meinen Computer an?

Verwenden Sie das mitgelieferte HDMI- oder DisplayPort-Kabel. Schließen Sie USB-C-kompatible Geräte über den USB-C-Anschluss an, um Video zu übertragen und zu laden.

Was sind die maximale Auflösung und Bildwiederholfrequenz?

Der Monitor unterstützt 3840 x 2160 bei 60 Hz über HDMI oder DisplayPort.

Wie reinige ich den Monitorbildschirm?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Wischen Sie den Bildschirm vorsichtig mit einem weichen, trockenen Mikrofasertuch ab. Verwenden Sie keine scheuernden Reinigungsmittel und sprühen Sie keine Flüssigkeiten direkt auf.

Unterstützt der Monitor eine VESA-Halterung?

Ja, er unterstützt das VESA-Montagemuster 100x100 mm. Verwenden Sie geeignete Schrauben (nicht im Lieferumfang enthalten).

Wie kann ich die Blaulichtemission reduzieren?

Aktivieren Sie den Low Blue Light-Modus über das Bildschirmmenü (OSD). Gehen Sie zu Menü > Bild > Low Blue Light.

Was soll ich tun, wenn der Monitor flimmert?

Stellen Sie sicher, dass das Kabel fest angeschlossen ist. Versuchen Sie ein anderes Kabel oder einen anderen Anschluss. Überprüfen Sie auch, ob FreeSync Probleme verursacht; deaktivieren Sie es in den OSD-Einstellungen, wenn das Flimmern anhält.

Wie kann ich die Monitoreinstellungen anpassen?

Verwenden Sie die Bildschirmmenü (OSD)-Tasten auf der Rückseite oder Unterseite des Monitors. Navigieren Sie mit dem Joystick oder den speziellen Tasten, um Helligkeit, Kontrast, Eingangsquelle usw. zu ändern.

Kann ich diesen Monitor zum Spielen verwenden?

Ja, er unterstützt AMD FreeSync für flüssigeres Gameplay. Die 60 Hz Bildwiederholfrequenz ist jedoch am besten für gelegentliches Spielen geeignet. Für kompetitives Spielen sollten Sie ein Modell mit höherer Bildwiederholfrequenz in Betracht ziehen.

Warum wird kein Bild auf dem Monitor angezeigt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (LED-Anzeige). Stellen Sie sicher, dass die Eingangsquelle über das OSD korrekt ausgewählt ist. Achten Sie darauf, dass das Kabel sowohl am Monitor als auch am Computer richtig angeschlossen ist. Versuchen Sie ein anderes Kabel oder einen anderen Anschluss.

Wie aktiviere ich FreeSync?

Verbinden Sie über DisplayPort (empfohlen) oder HDMI. Aktivieren Sie FreeSync im OSD des Monitors unter Gaming-Einstellungen. Sie müssen es auch in Ihrer Grafikkartensoftware aktivieren (AMD Radeon-Einstellungen oder NVIDIA-Systemsteuerung mit kompatibler GPU).

BEDIENUNGSANLEITUNG M32S4K LC-Power

Bedienungsanleitung für das mobile Smart Display

Einleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie diese Anleitung vor Benutzung des Geräts sorgfältig durch.

Service

Sollten Sie technische Unterstützung benötigen, kontaktieren Sie uns bitte unter [e-mail].

Sollte ein Service-Fall auftreten, wenden Sie sich bitte an Ihren Händler.

Inhalt

Sicherheitsvorkehrungen....1

Produktvorstellung....2

Installation 3

Einstellungen....6

Anleitung....7

Spezifikationen....8

Update....8

• Halten Sie das Gerät von Wasserquellen oder feuchten Orten wie Badezimmern, Küchen, Kellern und Schwimmbädern fern. Benutzen Sie das Gerät nicht im Freien, wenn es regnen könnte.
• Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht. Wenn das Display herunterfällt, kann es zu Verletzungen kommen oder das Gerät kann beschädigt werden.
• Lagern und verwenden Sie das Gerät an einem kühlen, trockenen und gut belüfteten Ort und halten Sie es von Wärmequellen und starken elektromagnetischen Störungen fern.
• Decken Sie die Lüftungsöffnung im hinteren Gehäuse nicht ab oder blockieren Sie sie nicht und verwenden Sie das Produkt nicht auf Bett, Sofa, Decke oder ähnlichen Gegenständen.
• Der Bereich der Versorgungsspannung des Geräts ist auf dem Etikett auf der Rückseite des Gehäuses aufgedruckt. Wenn es nicht möglich ist, die lokale Versorgungsspannung zu ermitteln, wenden Sie sich bitte an den Händler oder das örtliche Energieversorgungsunternehmen.
• Wenn das Display über einen längeren Zeitraum nicht verwendet wird, schalten Sie bitte die Stromversorgung aus, um Schäden durch Schwankungen in der Versorgungsspannung zu vermeiden.
• Bitte verwenden Sie eine zuverlässig geerdete Steckdose. Überlasten Sie die Steckdose nicht, da dies zu Bränden oder Stromschlägen führen kann.
• Stecken Sie keine Fremdkörper in das Display, da dies zu Kurzschlüssen und damit zu Bränden oder Stromschlägen führen kann.
• Zerlegen oder reparieren Sie dieses Produkt nicht selbst, um einen Stromschlag zu vermeiden. Bei Störungen wenden Sie sich bitte direkt an den Kundendienst.
• Ziehen oder verdrehen Sie das Netzkabel nicht mit Gewalt.

Packliste

- Bitte überprüfen Sie, ob das Paket alle Teile enthält. Sollte ein Teil fehlen, wenden Sie sich bitte an Ihren Händler.

5x Schraube (1 Stück als Ersatzteil)

Kamera

Schraubendreher

Netzteil

Stromkabel

HDMI-Kabel

USB-C-Kabel

Installation des Ständers (Basis und Säule)

1. Öffnen Sie die Verpackung, nehmen Sie den Ständerschaft heraus, verbinden Sie die beiden Ständerschaftteile in der folgenden Reihenfolge miteinander, befestigen Sie sie mit zwei Ständerschrauben und richten Sie die Ständerabdeckung zur Befestigung am Kartensteckplatz aus.

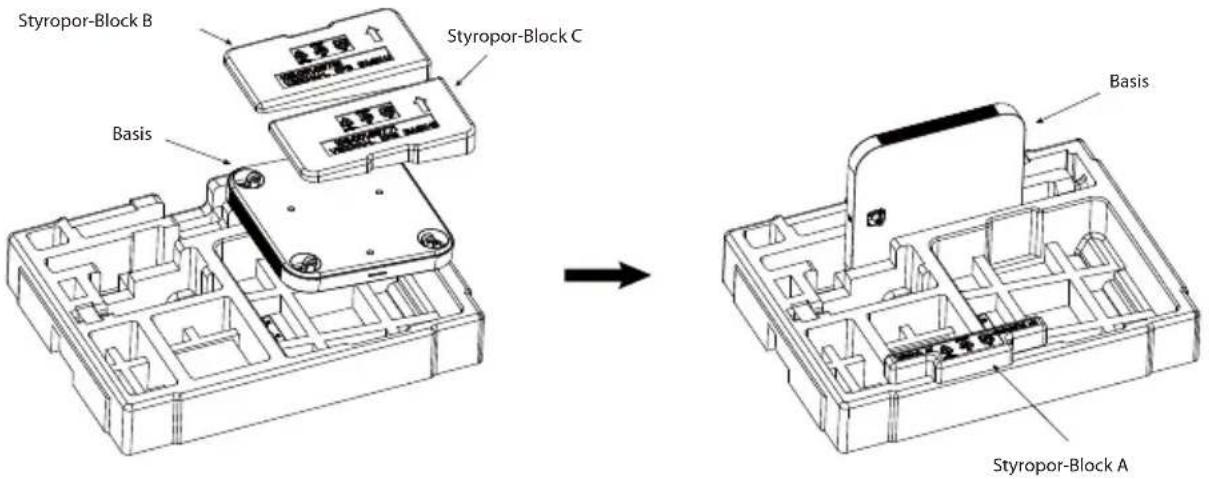

1. Entfernen Sie die Styroporblöcke B und C der Reihe nach und positionieren Sie die Basis wie nachstehend gezeigt.

Hinweis: Das Gewicht des Gerätes beträgt mehr als 10 kg, bitte seien Sie beim Zusammenbau vorsichtig.

1. Befestigen Sie den Ständerschaft und den Basisständer wie abgebildet mit 4 Schrauben.

1. Halten Sie den Ständer hoch, montieren Sie dann Display und Ständer. Sie können das Display leichter halten, indem Sie den „Hohlraum“ des Displays und die „Halterungshaken“ des Ständers nutzen. Platzieren Sie den Stromanschluss auf der linken Seite. Anschließend können Sie das Display am Ständerhalter einsetzen, bis Sie ein Klickgeräusch hören.

Hinweis: Bitte stellen Sie vor dem Anschließen sicher, dass sich der Stromanschluss auf der linken Seite befindet.

1. Setzen Sie den Stromanschluss in die Strombuchse ein. Sie können die Baumwolle an der VESA-Abdeckung entfernen und die VESA-Abdeckung im Display montieren. (Hinweis: Der Pfeil an der VESA-Abdeckung zeigt nach oben, wenn sich das Display in horizontaler Position befindet.)

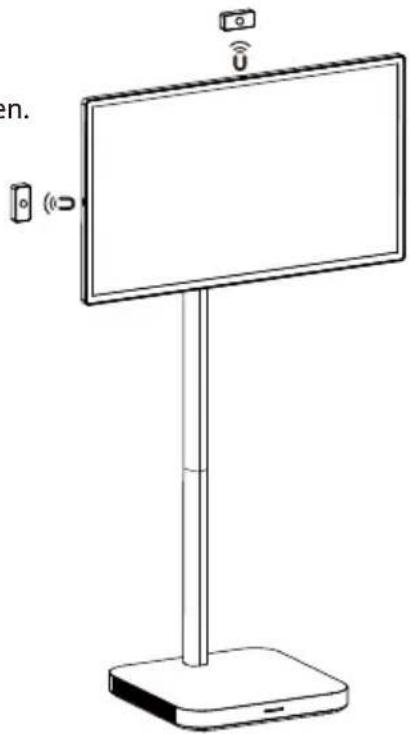

Kamerainstallation

Die Kamera kann magnetisch an der Oberseite oder linken Seite des Displays angebracht werden.

Neigungswinkel ± 18 °(± 2 °)

Höhenverstellung 200 mm (± 8 mm)

Beschreibung der Tasten

1	Lautstärke verringern
2	Lautstärke erhöhen
3	Ein-/Austaste

Anzeigebeschreibung

Kein Licht	1. Wenn das Gerät ausgeschaltet und nicht aufgeladen ist2. Ausschalten mit Aufladung/ Einschalten mit Aufladung/Einschalten ohne Aufladung(wenn Akkuleistung > 95%)
Blau	Ausschalten mit Aufladung/ Einschalten mit Aufladung/Einschalten ohne Aufladung(10%< Leistung ≤ 95%)
Rot	Ausschalten mit Aufladung/ Einschalten mit Aufladung/Einschalten ohne Aufladung(Akku ≤ 10%)

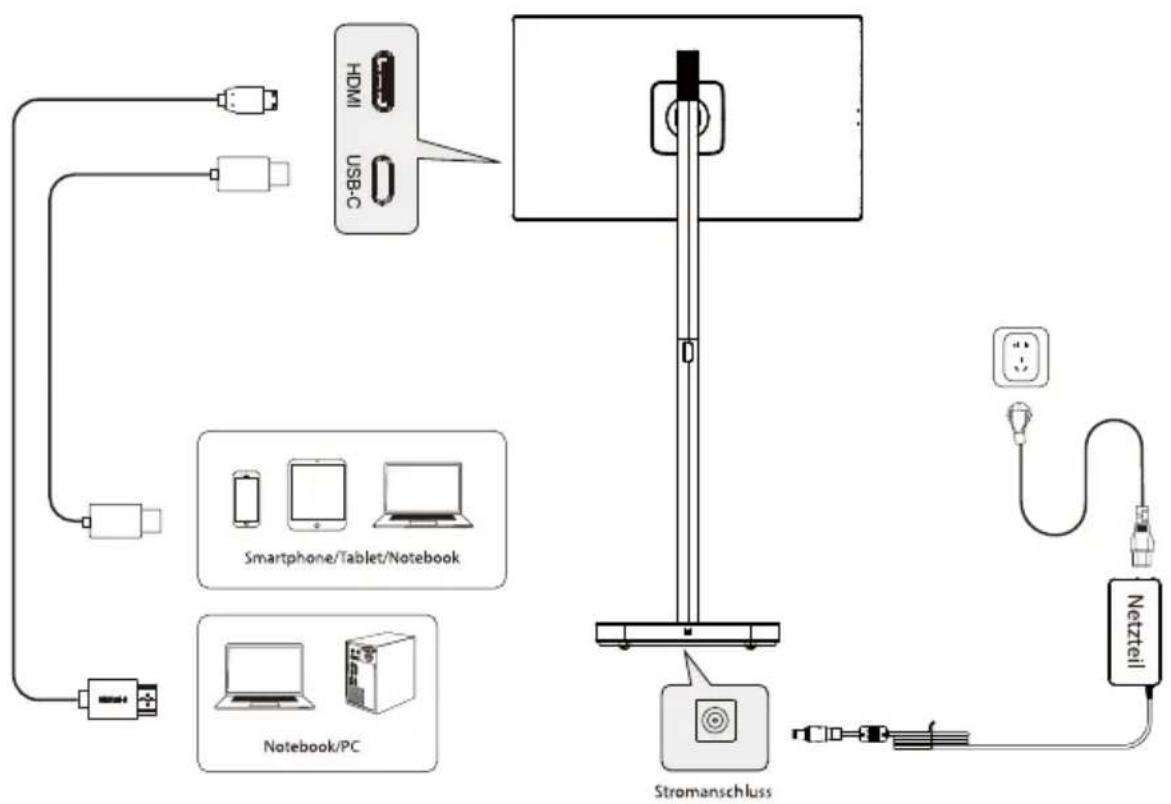

Kabelverbindungen

Produktbeschreibung		Smart-Display
Modell		LC-Power 4K Mobile Smart Display
Modellcode		LC-M32S4K
Bildschirmgröße		31,5"
Seitenverhältnis		16:9
Blickwinkel		178° (H) / 178° (V)
Kontrastverhältnis		3000:1 (typ.)
Farben		16,7 Mio.
Auflösung		3840 x 2160 Pixel
Aktualisierungsrate		60 Hz
Kamera		8 MP
Mikrofon		4-Mikro-Kombination
Lautsprecher		2x 10 W
Touchscreen		OGM + AF
Betriebsystem		Android 13
CPU		MT8395
Arbeitsspeicher		8 GB LPDDR4 2133 MHz
Speicher		128 GB eMMC
Stromversorgung		19,0 V--- 6,32 A
Produktmaße	Ohne Ständer	731,5 x 428,9 x 28,3 mm
	Mit Ständer	731,5 x 1328,9 x 385 mm
Neigungswinkel		Vorwärtsneigung: -18° ± 2°; Rückwärtsneigung: 18° ± 2°
Drehwinkel		N/A
Höhenverstellung		200 mm (± 8 mm)
Vertikaler Winkel		± 90°
Umweltbedingungen	Betrieb	Temperatur: 0 °C ~ 40 °C (32 °F ~ 104 °F)Luftfeuchtigkeit: 10 % ~ 90 % RH (nicht kondensierend)
	Lagerung	Temperatur: -20 °C ~ 60 °C (-4 °F ~ 140 °F)Luftfeuchtigkeit: 5 % ~ 95 % RH (nicht kondensierend)

Update

Öffnen Sie die Android-Einstellungen und wählen Sie die letzte Spalte aus; wählen Sie "Update", um zu überprüfen, ob Ihr Betriebsystem auf dem neuesten Stand ist.

LCPOWER™

LC-M32S4K
