BEDIENUNGSANLEITUNG M24F LC-Power

1. Sicherheitsmaßnahmen
2. WARTUNG
3. Verpackungsinhalt
4. Produktübersicht
5. Standfußinstallation
6. Wandmontage
7. Leuchtanzeige
8. OSD-Menü
9. Technische Daten

1. Sicherheitsmaßnahmen

Setzen Sie den Monitor nicht einer feuchten Umgebung, Regen oder anderen Flüssigkeiten aus. Öffnen Sie nicht das Monitorgehäuse! Stromschlaggefahr durch Hochspannung innerhalb des Monitors!

Betrieb:

• Halten Sie den Monitor von direkter Sonneneinstrahlung und anderen Wärmequellen (z. B. Heizungen) fern.
• Halten Sie jegliche Flüssigkeiten vom Monitor fern.
• Achten Sie darauf, dass nichts in die Belüftungsöffnungen fallen kann.
• Blockieren Sie nicht die Belüftungsöffnungen; um eine Überhitzung zu vermeiden.
• Schlagen Sie nicht gegen den Monitor und lassen Sie das Gerät nicht fallen.

2. WARTUNG

ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen.

• Zum Reinigen des Bildschirms benutzen Sie ein weiches Tuch, das Sie leicht (!) mit destilliertem Wasser angefeuchtet haben.
• Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.
• Benutzen Sie keinesfalls Benzin, Verdünnung, sehr saure oder alkalische Mittel, Scheuermittel oder Druckluft!
• Ungeeignete Reinigungsmittel können den Monitor beschädigen und unschöne Schlieren auf dem Bildschirm und dem Gehäuse hinterlassen.
• Ziehen Sie den Netzstecker, wenn Sie den Monitor längere Zeit nicht benutzen.
• Halten Sie den Monitor von sämtlichen Flüssigkeiten, Staub und Feuchtigkeit fern.
• Falls der Monitor mit Flüssigkeiten in Berührung gerät, wischen Sie ihn sofort mit einem Tuch trocken.
• Falls Flüssigkeiten in die Belüftungsöffnungen eindringen, ziehen Sie sofort den Netzstecker, benutzen den Monitor nicht mehr. Bitte wenden Sie sich an einen professionellen Servicetechniker.

Rechtliche Hinweise:

HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern.

3. Verpackungsinhalt

BedienungsanleitungHDMI-Ka

4. Produktübersicht

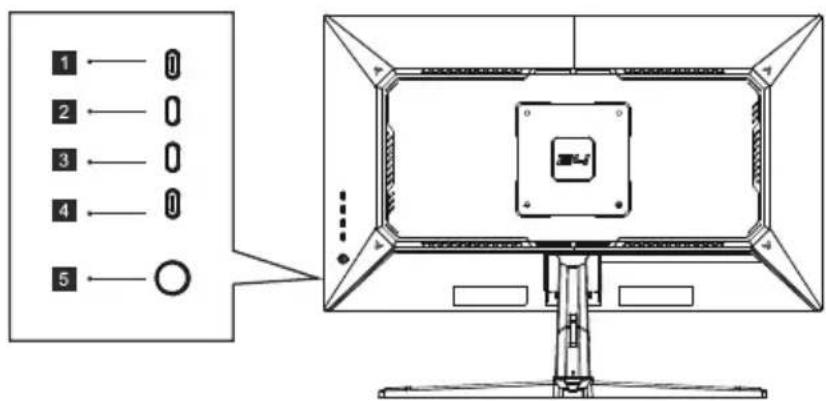

4.1 Tasten am Monitor

1 2 3 4 5

1 Menütaste Zum: Aufrufen von Untermenüs/zum schnellen Aufrufen des Hauptmenüs drücken.
2 Aufwärtstaste: Zur Abwärtsnavigation im Menü/zur schnellen Anpassung der Helligkeit drücken.
3 Abwärtstaste: Zur Aufwärtsnavigation im Menü/zur schnellen Anpassung des Kontextmodus drücken.
4 Verlassen-Taste: Zum Zurückkehren zum vorherigen Menü/zum schnellen Umschalten des Eingangssignals drücken.
5 Ein-/Aus-Taste: Zum Ein-/Ausschalten des Monitors drücken.

6 DP-Verbindung: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers und den anderen Stecker an den DP-Port des Monitors an.

7 HDMI-Verbindung: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers, den anderen Stecker an den HDMI-Port des Monitors an.

8 Schließen Sie hier Ihre Audiogeräte wie Lautsprecher oder Audio Kopfhörer an.

9 Netzanschluss: Schließen Sie hier das Netzteil an Ihren Monitor und eine Steckdose an.

5. Standfußinstallation

1. Öffnen Sie die Verpackung und nehmen Sie das Produkt heraus, ohne das Styropor zu entfernen. Legen Sie das Produkt vorsichtig auf einen Tisch.

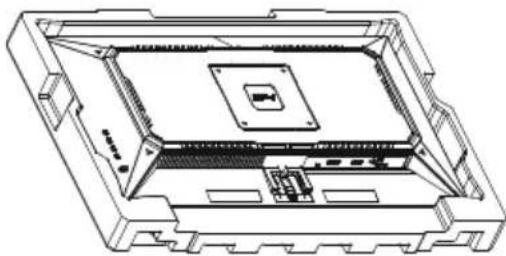

2. Nehmen Sie das obere Styroporteil heraus und entfernen Sie die Schutztasche. Der Monitor bleibt im unteren Styroporteil.

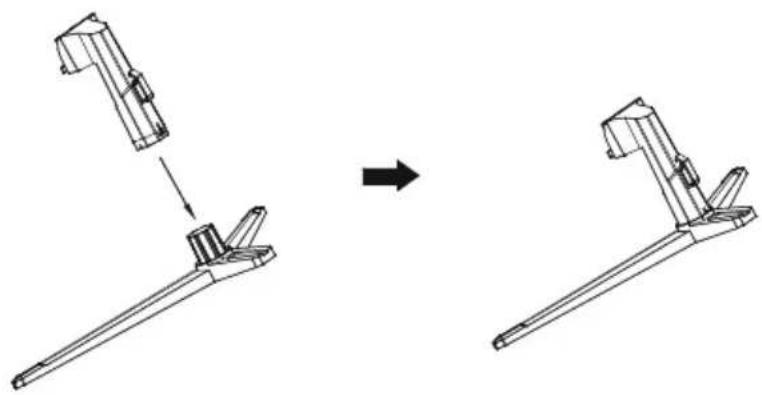

3. Richten Sie die Basis am Einsatzsteckplatz an der Halterung aus und ziehen Sie die mit der Basis gelieferten Rändelschrauben fest.

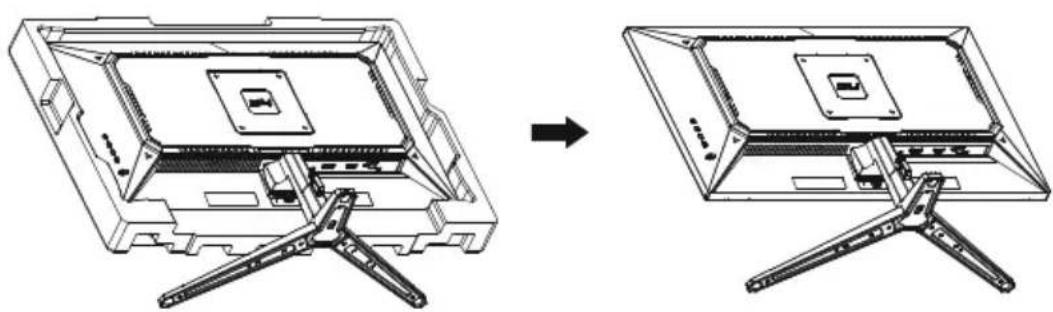

1. Setzen Sie wie in der nachstehenden Abbildung gezeigt die in Schritt 3 montierte Basiskomponenten gerade in den entsprechenden Steckplatz am hinteren Gehäuse ein und stellen Sie sicher, dass die Halterung nicht automatisch vom hinteren Gehäuse abfällt.

Hinweis: Verhindern Sie, dass der Monitor herunterfällt, indem Sie ihn sicher installieren und gut schützen. Hängen Sie nichts zusätzlich an die Halterung.

1. Öffnen Sie die Verpackung und stellen Sie den Monitor vorsichtig auf einen Tisch. Nehmen Sie die obere Styroporabdeckung heraus und entfernen Sie den Plastikbeutel. Der Monitor bleibt im unteren Styroporteil.

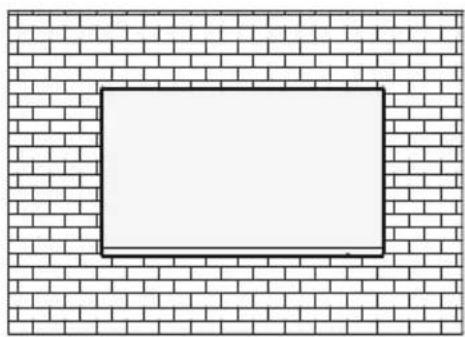

1. Befolgen Sie die Anweisungen Ihres Zubehörs zur Installation des Monitors an der Wand. Der Monitor unterstützt eine VESA-Montage mit 100 x 100 mm.

Halterung (nicht mitgeliefert)

Leuchtanzeige

Blaues Leuchten zeigt an, dass der Monitor mit Strom versorgt wird und normal funktioniert. Ein rotes Licht zeigt an, dass keine Videoquelle (kein horizontales oder vertikales Signal) erkannt wurde oder dass die Spannung zu gering ist. Achten Sie darauf, dass der Computer eingeschaltet ist und die Videokabel richtig und vollständig angeschlossen sind.

8. OSD-Menü

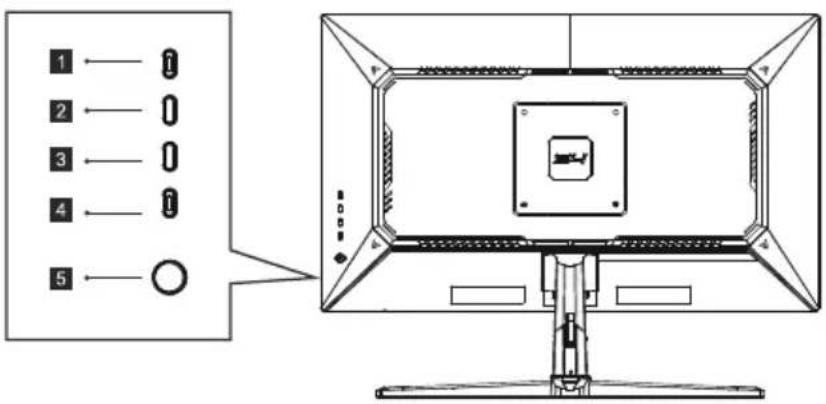

Mit dem OSD-Menü (On-Screen Display) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die 1-Taste drücken.

Wenn Sie den Monitor zum ersten Mal benutzen, passen sich die Einstellungen automatisch der Konfiguration Ihres Computers an.

1 2 3 4 5

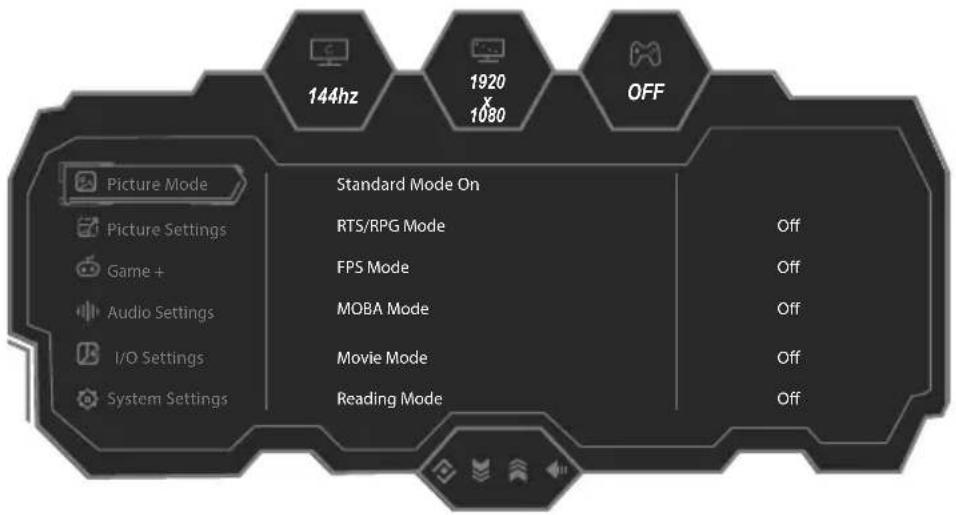

1. Drücken Sie zum Aktivieren des Browser-Bildschirms die Taste ^1 .

144hz 1920 x 1080 OFF Picture Mode Picture Settings Game + Audio Settings I/O Settings System Settings Standard Mode On RTS/RPG Mode FPS Mode MOBA Mode Movie Mode Reading Mode Off Off Off Off

1. Drücken Sie zum Blättern durch die Funktionen 2 oder 3.

- Wählen Sie die gewünschte Funktion und drücken Sie zum Aufrufen des Untermenüs 1.

- Blättern Sie mit 2 oder 3 durch Untermenüs. Drücken Sie zur Auswahl und Bestätigung der ausgewählten Funktion 1.

- Wählen Sie mit 2 oder 3 eine Option. Drücken Sie zum Bestätigen der Einstellungen und zum Verlassen des aktuellen Menüs 1.

1. Drücken Sie zum Verlassen des Menübildschirms 4.

8.1 OSD-Menüfunktionen

Hauptmenü	Untermenü	Option
Bildmodus	Standardmodus Aus/Ein
	RTS/RPG-Modus Aus/Ein
	FPS-Modus Aus/Ein
	MOBA-Modus Aus/Ein
	Filmmodus Aus/Ein
	Lesemodus Aus/Ein
	Nachtmodus Aus/Ein
	Augenschonmodus Aus/Ein
	Mac-Ansichtsmodus Aus/Ein
	E-Book-Modus Aus/Ein
Bildeinstellungen	Helligkeit 0 bis 100
	Kontrast 0 bis 100
	Dyn. Kontrast Aus/Ein
	Niedrig. Blau 0 bis 100
	Schärfe 0 bis 5
	Gamma	1,8/2,0/2,2/2,4/2,6/S.-Kurve
	Bildformat	Breitbild/4:3/Auto
	Farbtemperatur	Warm
		Natürlich
		Kalt
		Benutzer1	Rot/Grün/Blau	0 bis 100
		Benutzer2	Rot/Grün/Blau	0 bis 100
		Benutzer3	Rot/Grün/Blau	0 bis 100
	Farbton	0 bis 100 (R/G/B/C/M/Y)
	Sättigung	0 bis 100 (R/G/B/C/M/Y)
	Augenschutz-Erinnerung	Aus/Ein
	Bildeinstellungen zurücksetzen	Aus/Ein
Spiel +	HDR	Aus/Auto/HDR-Spiel/HDR-Fllm
	Adaptive Sync	Aus/Ein
	MPRT	Aus/Ein
	Bildoptimierung	Farbverstärkung	Aus/Stufe 1 bis 10
		CR-Optimierung	Aus/Stufe 1 bis 5
		Schattenbalance	0 bis 100
		Nachtsichtmodus	Aus/Stufe 1/Stufe 2/Auto Stufe 1/Auto Stufe 2
		Superauflösung	Aus/Stufe 1 bis 3
		Dynamische OD	Aus/Stufe 1/Stufe 2/Stufe 3/Maximalgeschwindigkeit
		Bildoptimierung zurücksetzen	Aus/Ein
	Spielhilfe	Bildwiederholfrequenz	Aus/Ein/Position(Rechts oben/Links oben/Rechts unten/Links unten)
		Spiel-Fadenkreuz	Aus/Ein/Fadenkreuz 1/Fadenkreuz 2/Fadenkreuz 3/Fadenkreuz 4/Fadenkreuz 5/Fadenkreuz 6
		Fadenkreuz-Farbe	Rot/Gelb/Grün/Cyan/Blau/Lila/Weiß

Hauptmenü	Untermenü	Option
Spiel + Spielhilfe		Stoppuhr	Aus/Ein/15:00/30:00/45:00/60:00/Position (Rechts oben/Links oben/Rechts unten/Links unten)
		Spielzeit	Aus/Ein/15:00/30:00/45:00/60:00/Position (Rechts oben/Links oben/Rechts unten/Links unten)
		Ausrichtungshikfe Aus/Ein
		Spielhilfe zurücksetzen Aus/Ein
Audioeinstellungen	Lautstärke 0 bis 100
	Audio stumm Aus/Ein
	Audioeinstellungen zurücksetzen	Aus/Ein
I/O-Einstellungen	Eingangssignal Auto/DP/HDMI
	Schnellstart Aus/Ein
	DDC/CI Aus/Ein
	Quantifizierungsbereich	RGB beschränkt (16 bis 235)/RGB voll (0 bis 255)/Auto
	I/O-Einstellungen zurücksetzen	Aus/Ein
Systemeinstellungen	Sprache
	OSD-Abschaltung 5 bis 60
	OSD-H-Position 0 bis 100
	OSD-V-Position 0 bis 100
	OSD-Transparenz 0 bis 5
	Hotkey1-Einstellungen	Helligkeit/Kontrast/Lautstärke/Stummschaltung/Schattenbalance/Spiel-Fadenkreuz/Bildwiederholfrequenz/Spielzeit/Farbverstärkung/Nachtsicht modus/Superauflösung/Adaptive Sync/Bildmodus/HDR/Dynamische OD/Eingangssignal
	Hotkey2-Einstellungen
	Hotkey3-Einstellungen
	OSD-Sperre Aus/Ein
	Energiesparen Energiesparen Aus/Stufe 1/Stufe 2
	Informationen	Eingangsquelle:/Auflösung:/ Bildmodus:/ HDR-Status:
	Werkseinstellungen wiederherstellen	Ja/Nein

9. Technische Daten

Produktmodell LC-M24F
Bildschirmgröße 23,8 Zoll
Bildformat 16:9
Betrachtungswinkel		178° (H) / 178° (V)
Pixelabstand 0,2745 (H) x 0,2745 (V) mm
Kontrastverhältnis		1500:1 (typisch)
Farben 16,7 Mio.
Auflösung 1920 x 1080 Pixel
Maximale Bildfrequenz 144 Hz
Stromeingang 12,0 V — 2,5 A
Signaleingang		HDMI 2.0: 1920 x 1080 bei 144 HzDP 1.4: 1920 x 1080 bei 144 Hz
Produktabmessungen	Ohne Basis	542,4 x 323,1 x 57,1 mm
	Mit Basis	542,4 x 416,9 x 222,9 mm
Neigungswinkel		Vorwärtsgerichtete Neigung: 5°; rückwärtsgerichtete Neigung: 20°
Vertikaler Winkel		/
Höhenbereich		/
Drehwinkel		/
Umgebungsbedingungen	Aktion	Temperatur: 0 bis 40 °CFeuchtigkeit.: 0 bis 90 % relative Luftfeuchte (nicht kondensierend)
	Lagerung	Temperatur: -20 bis 60 °CFeuchtigkeit: 0 bis 90 % relative Luftfeuchte (nicht kondensierend)

LCPOWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Deutschland

www.lc-power.com

LCPOWER™

LC-M24F

GAMING MONITOR
