M24F - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur gaming
Marque	LC-Power
Modele	M24F
Taille d'ecran	23,8 pouces (60,5 cm)
Resolution	1920 x 1080 pixels (Full HD)
Taux de rafraichissement max	144 Hz
Format d'image	16:9
Contraste	1500:1 (typique)
Angle de vue	178° horizontal / 178° vertical
Couleurs affichables	16,7 millions
Pas de pixel	0,2745 mm
Entrees video	1x HDMI 2.0, 1x DP 1.4
Alimentation	Adaptateur secteur 12 V — 2,5 A (inclus)
Dimensions (avec socle)	542,4 x 416,9 x 222,9 mm
Dimensions (sans socle)	542,4 x 323,1 x 57,1 mm
Inclinaison	-5° (avant) / +20° (arriere)
Montage mural	VESA 100 x 100 mm
Fonctions principales	Menu OSD, modes image (Standard, RTS/RPG, FPS, MOBA, Film, Lecture, Nuit, Protection des yeux, Mac, E-book), HDR, Adaptive Sync, MPRT, Low Blue Light, DCR, viseur et chronometre integres
Entretien et nettoyage	Debrancher avant nettoyage ; utiliser un chiffon doux humide ; eviter produits abrasifs
Securite	Ne pas exposer a l'humidite, ne pas ouvrir le boitier ; eviter sources de chaleur
Pieces detachees et reparabilite	Adaptateur secteur et cables inclus ; contacter un technicien pour toute reparation
Informations generales	Fabricant : LC-Power (Silent Power Electronics GmbH, Allemagne)

FOIRE AUX QUESTIONS - M24F LC-Power

Comment nettoyer l'ecran du moniteur ?

Debranchez le moniteur. Humidifiez legerement un chiffon doux avec de l'eau ou utilisez un chiffon special ecran. N'utilisez jamais de benzene, diluant, ammoniaque ou nettoyants abrasifs.

Que signifie le voyant lumineux ?

Un voyant bleu indique que le moniteur est allume et fonctionne normalement. Un voyant rouge clignotant signifie qu'aucune source video n'est detectee ou que la tension est trop faible. Verifiez les branchements.

Comment installer le socle ?

Placez le moniteur sur du polystyrene, retirez l'emballage. Alignez la base avec le support, serrez les vis a main. Inserez l'ensemble dans la fente a l'arriere du moniteur jusqu'au clic.

Le moniteur est-il compatible avec un support mural ?

Oui, il supporte le montage VESA 100 x 100 mm. Utilisez des vis adaptees et suivez les instructions de votre kit mural.

Comment regler les parametres via le menu OSD ?

Appuyez sur le bouton 1 pour ouvrir le menu. Utilisez les boutons 2 (haut) et 3 (bas) pour naviguer. Appuyez sur 1 pour confirmer, sur 4 pour quitter. Des raccourcis permettent d'ajuster rapidement la luminosite, le contraste, etc.

Quels modes d'image sont disponibles ?

Les modes incluent Standard, RTS/RPG, FPS, MOBA, Film, Lecture, Nuit, Protection des yeux, Visualisation Mac et E-book. Activez-les dans le menu Mode image.

Comment activer le mode HDR ?

Dans le menu OSD, allez dans Game + puis HDR. Choisissez entre Automatique, HDR Jeu ou HDR Film selon votre contenu.

Que faire si l'ecran reste noir ?

Verifiez que le moniteur est alimente (voyant bleu). Assurez-vous que l'ordinateur est allume et que le cable video (HDMI ou DP) est correctement branche. Essayez de changer de source d'entree via le menu OSD.

Comment utiliser le viseur et le chronometre integres ?

Dans le menu OSD, allez dans Game + puis Aide au jeu. Vous pouvez activer un viseur (plusieurs reticules) et un chronometre reglable (15/30/45/60 min) avec position personnalisable.

Quelles sont les precautions de securite essentielles ?

N'exposez pas le moniteur a l'humidite, a la pluie ou a des liquides. Ne bloquez pas les orifices de ventilation. Ne l'ouvrez jamais : risque de choc electrique. En cas de liquide renverse, debranchez et contactez un professionnel.

MODE D'EMPLOI M24F LC-Power

1. Précautions relatives à la sécurité
2. MAINTENANCE
3. Contenu de la boîte d'emballage
4. Description du produit
5. Installation du socle
6. Montage mural
7. Témoin lumineux
8. MENU OSD
9. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides. Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Gardez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Gardez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Ne bloquez pas les orifices de ventilation afin d'éviter toute surchauffe.
• Ne cognez pas et ne laissez pas tomber le moniteur.

2. MAINTENANCE

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de benzène, de diluant; d'ammoniac, de nettoyants abrasifs ou d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou sur le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• En cas de liquide renversé dans les orifices de ventilation, n'utilisez plus le moniteur. Veuillez contacter un technicien de maintenance professionnel.

Les termes HDMI, HDMI High-Definition Multimedia Interface et le logo HDMI sont des marques de commerce ou des marques déposées de la HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte d'emballage

Adaptateur de courant

LCPOWER® LEAMER GAMING MONITOR USER MANUAL

Mode d'emploiCâble HDMI

4. Description du produit

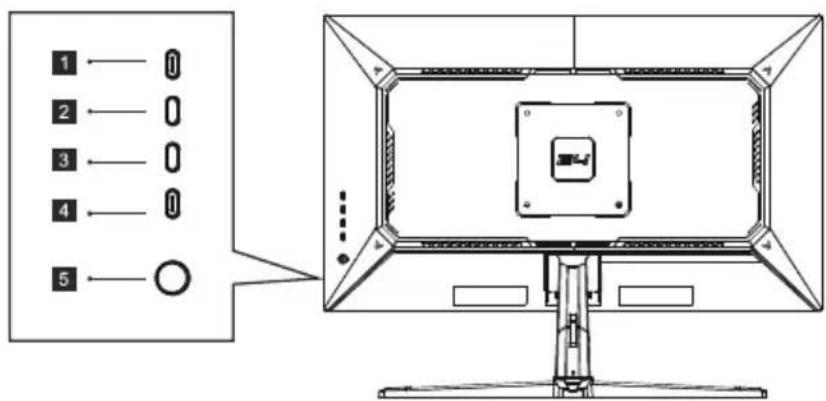

4.1 Boutons du moniteur

1 2 3 4 5

1 Bouton de menu: Appuyez dessus pour entrer dans les sous-menus/pour entrer rapidement dans le menu principal.
2 Bouton haut: Appuyez dessus pour descendre dans le menu/pour régler rapidement la luminosité.
3 Bouton bas: Appuyez pour monter dans le menu/régler rapidement le mode contextuel.
4 Bouton quitter: Appuyez dessus pour revenir au menu précédent/pour changer rapidement les signaux d'entrée du port.
5 Bouton d'alimentation: Appuyez pour allumer/éteindre le moniteur.

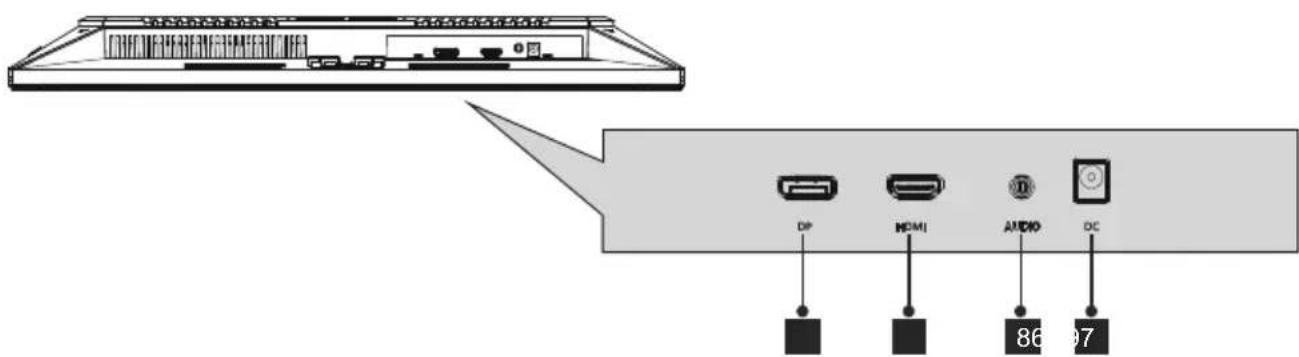

4.2 Ports du moniteur

6 Connexion DP: insérez une extrémité du câble DP dans la sortie DP de l'ordinateur et connectez l'autre extrémité au port DP du moniteur.
7 Connexion HDMI: Insérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur et connectez l'autre extrémité au port HDMI du moniteur.
8 Sortie audio: Connectez vos dispositifs audio comme les haut-parleurs ou les écouteurs.
9 Connecteur d'alimentation: Branchez l'adaptateur secteur à votre moniteur et à une prise de courant.

5. Installation du socle

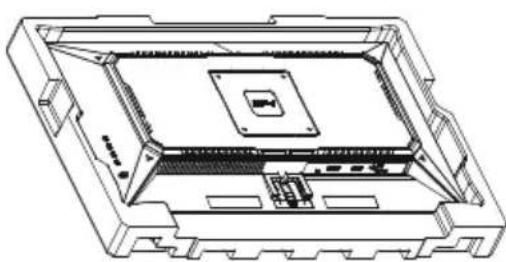

1. Ouvrez l'emballage et enlevez le produit avec la mousse de polystyrène toujours attachée. Placez-le délicatement sur une table.
2. Retirez la partie supérieure en polystyrène et retirez le sac de protection, en laissant le moniteur sur la partie inférieure en polystyrène.

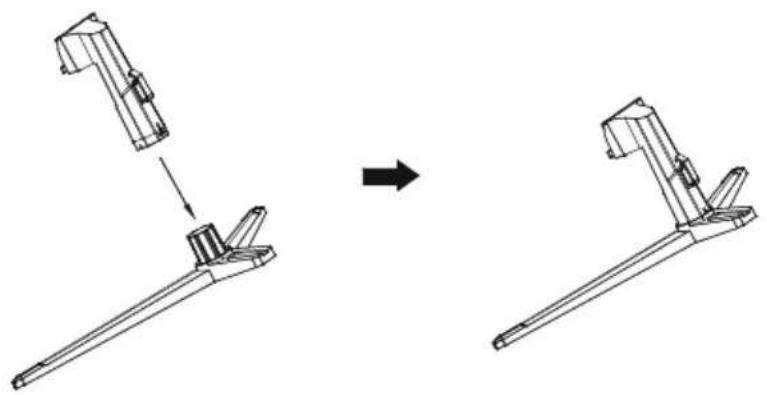

3. Alignez la base avec la fente d'insertion sur le support puis serrez les vis de serrage à main fournies avec la base.

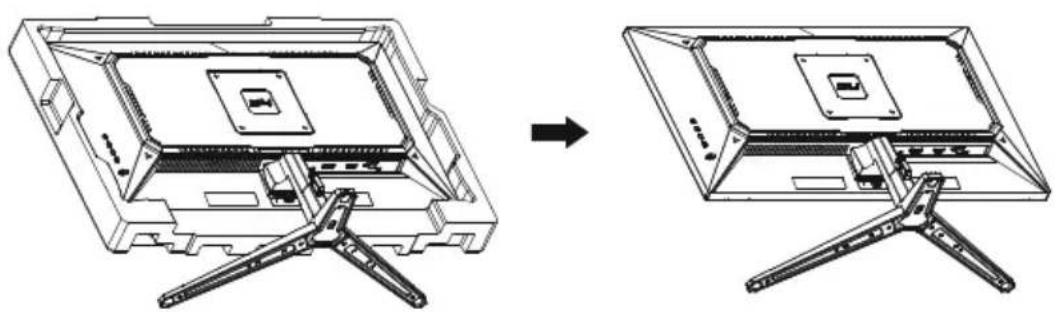

1. Comme indiqué dans la figure ci-dessous, insérez le composant de base assemblé à l'étape 3 directement dans la fente correspondante de la coque arrière et assurez-vous que le support de traction ne tombe pas automatiquement de la coque arrière.

Remarque : Pour éviter que le moniteur ne tombe, installez-le solidement et protégez-le. N'accrochez pas d'objets supplémentaires sur la monture.

1. Ouvrez l'emballage et placez doucement le moniteur sur une table. Retirez le capot supérieur en polystyrène, retirez le sac en plastique et laissez le moniteur sur la partie inférieure en polystyrène.

1. Suivez les instructions de votre accessoire pour installer le moniteur au mur. Le moniteur prend en charge le montage VESA 100 x 100 mm.

La lumière bleue indique que le moniteur est sous tension et fonctionne normalement. Le témoin Rouge clignotant indique qu'il n'y a pas de source vidéo, (qu'aucun signal horizontal ou vertical) n'a été détecté, ou que la tension n'est pas trop faible. Assurez-vous que votre ordinateur est allumé et que les câbles vidéo sont correctement branchés.

8. MENU OSD

Le menu à l'écran (OSD) peut être utilisé pour ajuster les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton 1.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres s'ajustent automatiquement aux paramètres optimum suivant la configuration de votre ordinateur.

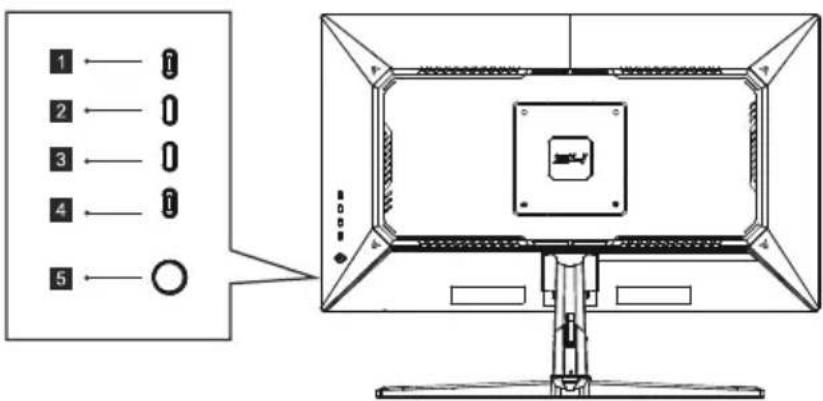

1 2 3 4 5

1. Appuyez sur le bouton 1 pour activer l'écran du navigateur.

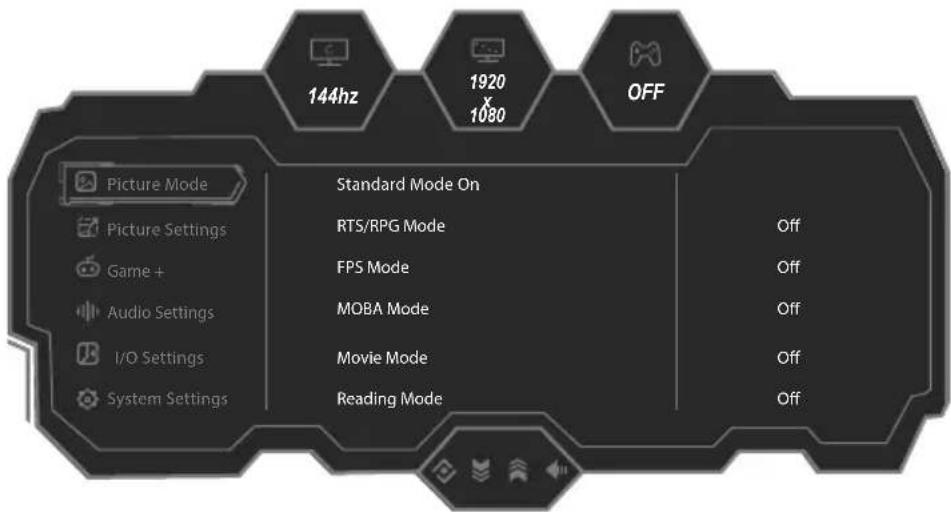

144hz 1920 x 1080 OFF Picture Mode Picture Settings Game + Audio Settings I/O Settings System Settings Standard Mode On RTS/RPG Mode FPS Mode MOBA Mode Movie Mode Reading Mode Off Off Off Off

1. Appuyez sur 2 ou 3 pour faire défiler les fonctions.

- Choisissez la fonction souhaitée, puis appuyez sur 1 pour entrer dans le sous-menu.

- Appuyez sur 2 ou sur 3 pour faire défiler les sous-menus, puis appuyez sur 1 pour sélectionner et confirmer la fonction souhaitée.

- Appuyez sur 2 ou sur 3 pour sélectionner une option, puis appuyez sur 1 pour confirmer les paramètres et quitter le menu actuel.

1. Appuyez sur 4 pour quitter l'écran du menu.

8.1 Fonctions de menu OSD

Menu principal Sous-menu Option
Mode image	Mode standard	Désactivé/Activé
	Mode RTS/RPG	Désactivé/Activé
	Mode FPS	Désactivé/Activé
	Mode MOBA	Désactivé/Activé
	Mode Film	Désactivé/Activé
	Mode Lecture	Désactivé/Activé
	Mode Nuit	Désactivé/Activé
	Mode Protection des yeux	Désactivé/Activé
	Mode Visualisation Mac	Désactivé/Activé
	Mode Livres électroniques (E-book)	Désactivé/Activé
Paramètres d'image	Luminosité 0-100
	Contraste 0-100
	DCR Désactivé/Activé
	Faible lumière bleue 0-100
	Netteté 0-5
	Gamma	1,8/2,0/2,2/2,4/2,6/ Courbe en S
	Format d'image	Écran large/4:3/ Automatique
	Température de couleurs	Chaude
		Naturelle
		Froide
		User1	Rouge/Vert(e)/Bleu(e)	0-100
		User2	Rouge/Vert(e)/Bleu(e)	0-100
		User3	Rouge/Vert(e)/Bleu(e)	0-100
	Teinte	0-100(R/G/B/C/M/Y)
	Saturation	0-100(R/G/B/C/M/Y)
	Rappel de protection oculaire	Désactivé/Activé
	Réinitialiser les paramètres de l'image	Désactivé/Activé
Game +	HDR	Désactivé/Automatique/HDR Jeu/HDR Film
	Synchronisation adaptative	Désactivé/Activé
	MPRT	Désactivé/Activé
	Amélioration de l'image	Amélioration des couleurs	Désactivé/Niveau 1-10
		Amélioration CR	Désactivé/Niveau 1-5
		Équilibre des ombres	0-100
		Mode Vision de nuit	Désactivé / Niveau 1 / Niveau 2 / Niveau automatique 1 / Niveau automatique 2
		Super résolution	Désactivé/Niveau 1-3
		OD dynamique	Désactivé / Niveau 1 / Niveau 2 / Niveau 3 / Vitesse maximale
		Réinitialiser l'amélioration de l'image	Désactivé/Activé
	Aide au jeu	Taux d'actualisation	Désactivé/Activé/Position (Haut droit/Haut gauche/Bas droit/Bas gauche)
		Viseur de jeu	Désactivé / Activé / Réticule 1 / Réticule 2 / Réticule 3 / Réticule 4 / Réticule 5 / Réticule 6
		Couleur du réticule	Rouge / Jaune / Vert / Cyan / Bleu / Violet / Blanc

Menu principal Sous-menu Option
Game + Aide au jeu		Chronomètre	Désactivé/Activé/15:00/30:00/45:00/60:00/Position (Haut droit/Haut gauche/Bas droit/Bas gauche)
		Durée de jeu	Désactivé/Activé/15:00/30:00/45:00/60:00/Position (Haut droit/Haut gauche/Bas droit/Bas gauche)
		Aide à l'alignement	Désactivé/Activé
		Réinitialiser l'aide au jeu	Désactivé/Activé
Paramètres audio	Volume 0-100
	Sourdine audio	Désactivé/Activé
	Réinitialiser les paramètres audio	Désactivé/Activé
Paramètres E/S	Signal d'entrée	Auto/DP/HDMI
	Démarrage rapide	Désactivé/Activé
	DDC/CI	Désactivé/Activé
	Gamme Quantzaton	Limite RVB (16~235)/ RVB plein (0~255)/ Automatique
	Réinitialisez le paramètres E/S	Désactivé/Activé
Paramètres du système	Langue	###
	Délai OSD 5-60
	Position H OSD 0-100
	Position V OSD 0-100
	Transparence OSD 0-5
	Paramètres de raccourci 1	Luminosité / Contraste / Volume / Mise en sourdine / Équilibre des ombres / Réticule de jeu / Taux d'actualisation / Temps de jeu / Amélioration des couleurs / Mode Vision nocturne / Super résolution / Synchronisation adaptative / Mode image / HDR / OD dynamique / Signal d'entrée.
	Paramètres de raccourci 2
	Paramètres de raccourci 3
	Verrou OSD	Désactivé/Activé
	Économie d'énergie	Économie d'énergie	Désactivé / Niveau 1 / Niveau 2
	Informations	Source d'entrée :/Résolution : / Mode image : / État HDR :
	Restauration des paramètres d'usine	Oui/Non

9. Spécifications techniques

Modèle de produit LC-M24F
Taille d'écran 23,8 pouces
Format d'image 16:9
Angles de vue		178° (H) / 178° (V)
Pas de pixel		0,2745 (H) x 0,2745 (V) mm
Rapport de contraste		1500:1 (typiquement)
Couleurs 16,7 M
Résolution		1920 x 1080 pixels
Taux de rafraîchissement maximum 144Hz
Entrée de courant :		12,0 V — 2,5 A
Entrée de signal		HDMI 2.0 : 1920 x 1080 à 144 HzDP 1.4 : 1920 x 1080 à 144 Hz
Dimensions du produit	Sans la base	542,4 x 323,1 x 57,1mm
	Avec la base	542,4 x 416,9 x 222,9mm
Angle d'inclinaison		Inclinaison vers l'avant : 5°; Inclinaison vers l'arrière : 20°
Angle vertical		S/O
Portée de la hauteur		S/O
Angle de pivotement		S/O
Conditions environnementales	Action	Température : entre 0°C et - 40°C (32°F et 104°F)Humidité : de 0% à 90% (sans condensation)
	Stockage	Température : Entre -20°et 60° (-4°F et 140°F)Humidité : de 0% à 90% (sans condensation)

LC-POWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Allemagne

www.lc-power.com

LCPOWER™

LC-M24F

MONITOR PARA JUEGOS
