MANUALE UTENTE M24F LC-Power
- PRECAUZIONI SULLA SICUREZZA
- MANUTENZIONE
- Contenuto della confezione
- Descrizione del prodotto
- Installazione del supporto
- Montaggio a parete
- Indicatore
- Menu OSD
- Specifiche tecniche
1. PRECAUZIONI SULLA SICUREZZA
Non esporre il monitor a un ambiente umido, pioggia o altri liquidi. Non aprire l'alloggiamento del monitor per evitare scosse dovute a rischi elettrici o meccanici.
Funzionamento:
- Tenere il monitor lontano dalla luce solare diretta o da altre fonti di calore come stufe.
- Tenere il monitor lontano da qualsiasi liquido.
- Rimuovere eventuali oggetti che potrebbero cadere nei fori di ventilazione.
- Non ostruire i fori di ventilazione per evitare il surriscaldamento.
- Non far subire urti né far cadere il monitor.
2. MANUTENZIONE
ATTENZIONE: Scollegare il cavo di alimentazione dalla presa prima di pulire il monitor.
- Per pulire lo schermo, inumidire leggermente un panno morbido e pulito.
- Utilizzare un panno speciale per la pulizia dello schermo, se possibile.
- Non utilizzare benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.
- Eventuali soluzioni di pulizia inadeguate potrebbero danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sull'alloggiamento.
- Scollegare il monitor se non lo si utilizza per un periodo di tempo lungo.
- Non esporre il monitor a polvere, liquidi o ambienti umidi.
- Se il monitor viene a contatto con qualsiasi liquido, pulirlo immediatamente con un panno asciutto.
- In caso di versamento di liquido nei fori di ventilazione, non utilizzare più il monitor. Contattare un tecnico di assistenza professionale.
Avviso legale:
I termini HDMI, e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri Paesi.
3. Contenuto della confezione
Attacco supporto Base
Adattatore di alimentazione
4. Descrizione del prodotto

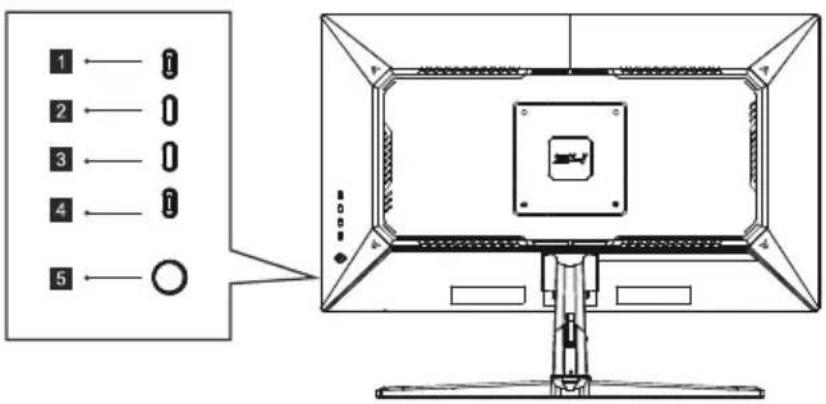

4.1 Tasti del monitor
2 Tasto su: Premere per spostarsi verso il basso nei menu/regolare rapidamente la luminosità.
3 Tasto giù: Premere per spostarsi verso l'alto nei menu/regolare rapidamente Modalità cont.
4 Tasto Esci: Premere per tornare al menu precedente/cambiare rapidamente i segnali di ingresso della porta.
5 Tasto di alimentazione: Premere per accendere/spegnere il monitor.
4.2 Porte del monitor
6 Connessione DP: Inserire un'estremità del cavo DP nell'uscita DP del computer e collegare l'altra estremità alla porta DP del monitor.
7 Connessione HDMI: Inserire un'estremità del cavo HDMI nell'uscita HDMI del computer e collegare l'altra estremità alla porta HDMI del monitor.
8 Uscita audio: Connettere i dispositivi audio come altoparlanti o cuffie.
9 Connettore di alimentazione: Connettere il trasformatore al monitor e a una presa di alimentazione.
5. Installazione del supporto
- Aprire il pacco e scoprire il prodotto con il polistirolo ancora attaccato. Collocarlo con cura su un tavolo.
- Estrarre il polistirolo superiore e rimuovere la borsa protettiva, lasciando il monitor sulla parte di polistirolo inferiore.

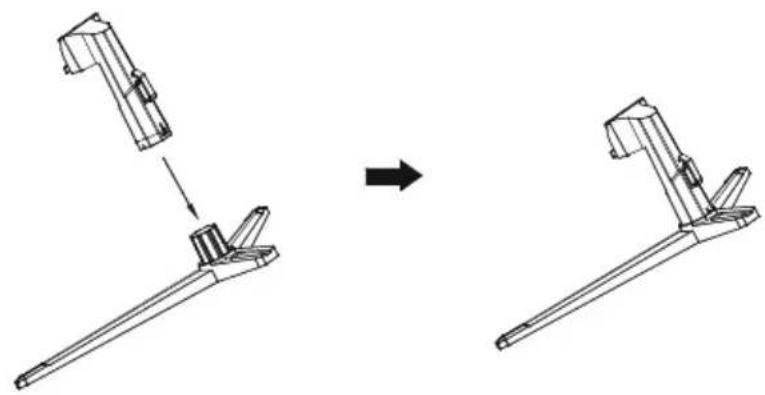

- Allineare la base con l'apertura per l'inserimento sulla staffa e serrare le viti da serrare a mano fornite con la base.

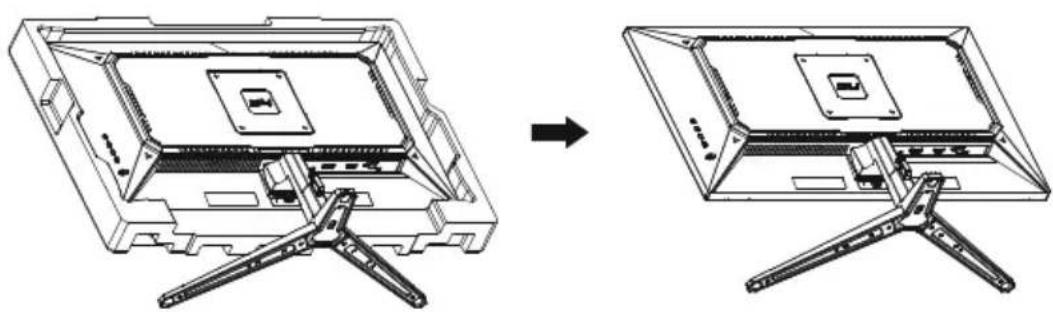

- Come mostrato nella figura seguente, inserire il componente base assemblato al punto 3 direttamente nell'apertura corrispondente della struttura posteriore e verificare che la staffa di trazione non cada automaticamente dalla struttura posteriore.
6. Montaggio a parete
Nota: Per impedire al monitor di cadere, installarlo in maniera salda e proteggerlo. Non appendere alcun oggetto aggiuntivo sul supporto.

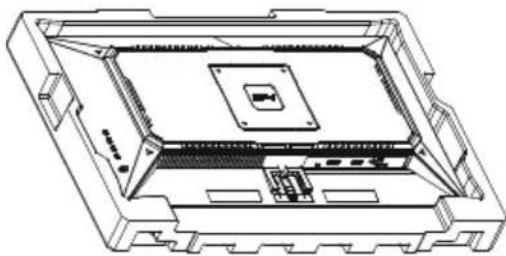

- Aprire il pacco e posizionare con cautela il monitor su un tavolo. Rimuovere la copertura in polistirolo superiore, rimuovere la busta di plastica, e lasciare il monitor sulla parte in polistirolo inferiore.

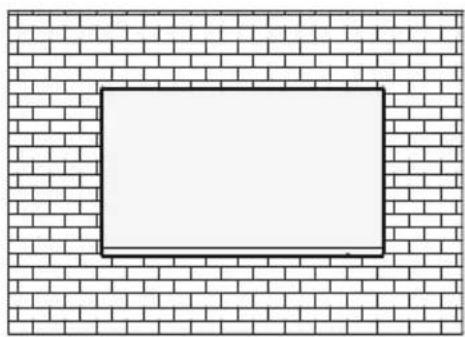

- Seguire le istruzioni del proprio accessorio per installare il monitor su un muro. Il monitor supporta una montatura VESA 100 x 100 mm.
La spia blu fissa indica che il monitor è acceso e funziona normalmente. La luce rossa indica che nessuna fonte video (nessun segnale orizzontale o verticale) è stata rilevata o che la tensione è troppo bassa. Assicurarsi che il computer sia acceso e che tutti i cavi video siano inseriti correttamente e collegati completamente.
8. Menu OSD

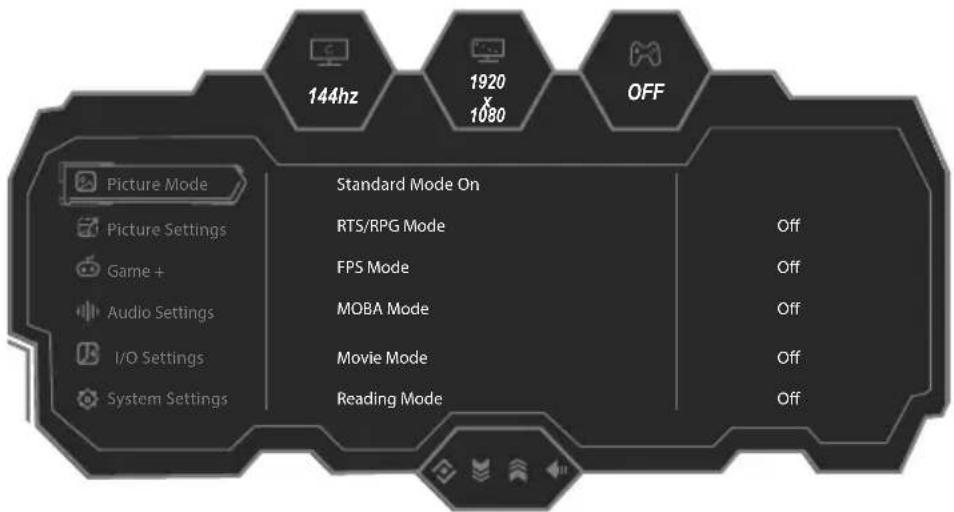

Il menu OSD (On-Screen Display) può essere utilizzato per regolare le impostazioni del monitor e viene visualizzato sullo schermo dopo aver acceso il monitor e premuto il tasto 1.
Quando il monitor viene usato per la prima volta, si regolerà automaticamente sulle impostazioni ottimali a seconda della configurazione del computer dell'utente.
- Premere il tasto 1 per attivare la schermata di navigazione.
- Selezionare la funzione desiderata e premere 1 per entrare nel submenu.
- Premere 2 o 3 per scorrere nei submenu, e premere 1 per selezionare e confermare la funzione desiderata.
- Premere 2 o 3 per selezionare un'opzione, e premere 1 per confermare le impostazioni e uscire dal menu attuale.
- Premere 4 per uscire dalla schermata del menu.
8.1 Funzioni del menu OSD
| Menu principale | Menu secondario Opzione | ||
| Modalità immagine | Modalità standard | Disattiva / Attiva | |
| RTS/Mod. RTS/RPG | Disattiva / Attiva | ||
| Modalità FPS | Disattiva / Attiva | ||
| Modalità MOBA | Disattiva / Attiva | ||
| Modalità film | Disattiva / Attiva | ||
| Modalità lettura | Disattiva / Attiva | ||
| Modalità notturna | Disattiva / Attiva | ||
| Modalità salva vista | Disattiva / Attiva | ||
| Modalità vista Mac | Disattiva / Attiva | ||
| Modalità E-book | Disattiva / Attiva | ||
| Impostazioni immagine | Luminosità 0-100 | ||
| Contrasto 0-100 | |||
| DCR Disattiva / Attiva | |||
| Luce blu bassa 0-100 | |||
| Nitidezza | 0-5 | ||
| Gamma | 1.8/2.0/2.2/2.4/2.6/ S.curva | ||
| Proporzioni | Schermo ampio/4:3/Auto | ||
| Temperatura colore | Caldo | ||
| Naturale | |||
| Freddo | |||
| Utente1 | Rosso/ verde/ blu 0-100 | ||
| Utente2 | Rosso/ verde/ blu 0-100 | ||
| Utente3 | Rosso/ verde/ blu 0-100 | ||
| Tonalità | 0-100 (R/G/B/C/M/Y) | ||
| Saturazione | 0-100 (R/G/B/C/M/Y) | ||
| Prom sc. occhi | Disattiva / Attiva | ||
| Ripristina le impostazioni Immagine | Disattiva / Attiva | ||
| Gioco + | HDR | Disattiva/Auto/Gioco HDR/Film HDR | |
| Adaptive-sync | Disattiva / Attiva | ||
| MPRT | Disattiva / Attiva | ||
| Miglioramento immagine | Miglioramento colori | Disattiva/Livello 1-10 | |
| Miglioramento CR | Disattiva/Livello 1-5 | ||
| Bil. ombra | 0-100 | ||
| Modalità visione notturna | Disattiva/Livello1/Livello2/Auto Livello1/Auto Livello2 | ||
| Super risoluzione | Disattiva/Livello 1-3 | ||
| OD dinamico | Disattiva/Livello1/Livello2/Livello3/Velocità massima | ||
| Ripristina Miglioramento Immagine | Disattiva / Attiva | ||
| Aiuto gioco | Frequenza di aggiornamento | Disattiva/Attiva/Posizione(Alto destra/Alto sinistra/Basso destra/Basso sinistra) | |
| Mirino gioco | Disattiva/Attiva/Mirino1/Mirino2/Mirino3/Mirino4/Mirino5/Mirino6 | ||
| Colore mirino | Rosso/Giallo/Verde/Turchese/Blu/Porpora/Bianco | ||
| Gioco + Aiuto gioco | Cronometro | Disattiva/Attiva/15:00/30:00/45:00/60:00/Posizione (Alto destra/Alto sinistra/Basso destra/Basso sinistra) | |
| Tempo di gioco | Disattiva/Attiva/15:00/30:00/45:00/60:00/Posizione (In alto a destra/In alto a sinistra/In basso a destra/In basso a sinistra) | ||
| Aiuto allineamento | Disattiva / Attiva | ||
| Ripristino Aiuto gioco | Disattiva / Attiva | ||
| Impostazioni audio | Volume 0-100 | ||
| Silenziamento Audio | Disattiva / Attiva | ||
| Ripristina le impostazioni Audio | Disattiva / Attiva | ||
| Impostazioni I/O | Segnale di ingresso | Auto/DP/HDMI | |
| Avvio rapido | Disattiva / Attiva | ||
| DDC/CI | Disattiva / Attiva | ||
| Intervallo quantizzazione | RGB Limiti (16~235)/Limite RGB (0~255)/Auto | ||
| Ripristino Impostazioni I/O | Disattiva / Attiva | ||
| Impostazioni sistema | Lingua | egribe | |
| Timeout OSD 5-60 | |||
| Posizione O OSD 0-100 | |||
| Posizione V OSD 0-100 | |||
| Trasparenza OSD 0-5 | |||
| Imp. tasto 1 | Luminosità/Contrasto/Volume/Silenzia Audio/Bilanciamento ombra/Mirino di gioco/Frequenza di aggiornamento/ Tempo di gioco/Miglioramento Colore/Modalità Visione Notturna/Risoluzione Super/Sincronizzazione adattiva/ Modalità Immagine/HDR/OD dinamico/Segnale in entrata | ||
| Imp. tasto 2 | |||
| Imp. tasto 3 | |||
| Blocco OSD | Disattiva / Attiva | ||
| Risparmio energetico | Risparmio energetico | Disattiva/Livello1/Livello2 | |
| Informazioni | Input Source:/Risoluzione: / Modalità Immagine: / Stato HDR: | ||
| Ripristinare le impostazioni di fabbrica | Si/No | ||
9. Specifiche tecniche
| Modello prodotto LC-M24F | ||
| Dimensioni schermo 23,8" | ||
| Proporzioni 16:9 | ||
| Angolo di visione | 178° (O) / 178° (V) | |
| Pixel pitch | 0,2745 (O) x 0,2745 (V) mm | |
| Rapporto di contrasto 1500:1 (tipico) | ||
| Colori 16,7 milioni | ||
| Risoluzione 1920 x 1080 pixel | ||
| Frequenza di aggiornamento massima 144 Hz | ||
| Ingresso alimentazione | 12,0 V— 2,5 A | |
| Ingresso segnale | HDMI 2.0: 1920 x 1080 @ 144 HzDP 1.4: 1920 x 1080 @ 144 Hz | |
| Dimensioni del prodotto | Senza base | 542,4 x 323,1 x 57,1 mm |
| Con base | 542,4 x 416,9 x 222,9 mm | |
| Angolo di inclinazione | Inclinazione in avanti: 5°; Inclinazione all'indietro: 20° | |
| Angolo verticale N/A | ||
| Gamma di altezza | N/A | |
| Angolo di rotazione | N/A | |
| Condizioni ambientali | Azione | Temperatura: 0°C~ 40°C (32°F ~ 104°F)Umidità: 0% ~ 90% di umidità relativa (senza condensa) |
| Conservazione | Temperatura: -20°~ 60° (-4°F ~ 140°F)Umidità: 0% ~ 90% di umidità relativa (senza condensa) | |
LCPOWER™
Silent Power Electronics GmbH
Formerweg 8
47877 Willich
Germania
www.lc-power.com
