M34-Q-C-PRO - Monitor LC-Power - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor curvo a cristalli liquidi
Marca	LC-Power
Modello	M34-Q-C-PRO
Dimensioni schermo	34 pollici (86,36 cm)
Risoluzione	3440 × 1440 pixel (UltraWide QHD)
Frequenza di aggiornamento	165 Hz
Rapporto di contrasto	3000:1 (tipico)
Angolo di visione	178° orizzontale / 178° verticale
Colori visualizzabili	16,7 milioni
Passo pixel	0,23175 mm (O) × 0,23175 mm (V)
Connettività	DisplayPort (consigliato), HDMI, jack audio (uscita cuffie)
Alimentazione	Alimentatore esterno: ingresso 100-240 V CA, uscita 24 V CC, 7 A
Dimensioni (con base)	811,8 × 292 × 524,5 mm
Dimensioni (senza base)	811,8 × 115,2 × 366,6 mm
Peso netto	Circa 7,4 kg
Regolazioni ergonomiche	Inclinazione: da -5° a +20°; Rotazione: ±20°; Pivot: ±5°; Altezza: 90 mm
Montaggio a parete	Compatibilità VESA (dimensioni non specificate – probabilmente standard 100×100 mm)
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno morbido leggermente umido; evitare solventi, benzene, ammoniaca
Sicurezza	Tenere lontano da acqua e fonti di calore; non ostruire le aperture di ventilazione; utilizzare su una superficie stabile
Parti di ricambio / Riparabilità	Non smontare o riparare da soli – contattare il servizio post-vendita

Domande frequenti - M34-Q-C-PRO LC-Power

Come collegare il mio monitor M34-Q-C-PRO?

Utilizzare un cavo DisplayPort (consigliato per l'alta risoluzione e la frequenza di aggiornamento) o un cavo HDMI per collegare il monitor alla scheda grafica. Quindi collegare l'alimentatore al monitor e a una presa a muro. Per l'audio, collegare le cuffie al jack AUDIO OUT.

Qual è la risoluzione nativa e la frequenza di aggiornamento massima?

La risoluzione nativa è 3440 × 1440 pixel in formato 21:9, con una frequenza di aggiornamento massima di 165 Hz. Assicurarsi che il cavo e la scheda grafica supportino questi valori.

Il mio monitor non si accende, cosa fare?

Controllare innanzitutto che il cavo di alimentazione sia saldamente collegato al monitor e alla presa di corrente. Verificare anche che il cavo video sia correttamente collegato al computer. Se la spia è spenta, premere il pulsante di alimentazione (joystick) per 3 secondi per accendere.

Come pulire lo schermo senza danneggiarlo?

Scollegare il monitor. Utilizzare un panno morbido e pulito leggermente inumidito con acqua. Non utilizzare mai prodotti chimici come benzene, ammoniaca o detergenti abrasivi. È possibile anche utilizzare un panno speciale per schermi.

Posso montare il monitor a parete?

Sì, il monitor è compatibile con un supporto a parete VESA (probabilmente 100×100 mm). Rimuovere la base spingendo il cursore verso l'alto, quindi fissare il supporto a parete con le viti fornite. Assicurarsi che la parete sia solida e che la ventilazione sia rispettata.

L'immagine trema o lampeggia, come risolvere?

Verificare le impostazioni di visualizzazione del computer: impostare la risoluzione su 3440×1440 e la frequenza di aggiornamento a 60 Hz o 165 Hz a seconda delle necessità. Assicurarsi che il cavo video sia ben inserito e in buono stato.

Come regolare luminosità e contrasto?

Premere il joystick sul retro del monitor per aprire il menu OSD. Navigare verso le impostazioni dell'immagine (Image Settings) e regolare luminosità (Brightness) e contrasto (Contrast) secondo le proprie preferenze.

Cosa fare se appaiono macchie scure o chiare all'avvio?

È normale: la retroilluminazione può impiegare fino a 20 minuti per uniformarsi termicamente. Le macchie di solito scompaiono da sole. Se persistono, contattare il servizio post-vendita.

Il monitor emette un rumore dopo lo spegnimento, è grave?

No, questo rumore proviene dalla scarica dei componenti elettrici interni dopo lo spegnimento. È normale e non pericoloso per l'apparecchio.

Qual è la garanzia e dove ottenere pezzi di ricambio?

Per informazioni sulla garanzia e sui pezzi di ricambio, contattare il rivenditore o il servizio post-vendita di LC-Power. Non tentare di riparare il monitor da soli.

MANUALE UTENTE M34-Q-C-PRO LC-Power

Produkttyp		Display LCD
Modello di Prodotto		LC-M34-Q-C-PRO
Dimensioni dello Schermo		34"/86,36 cm
Rapporto di Aspetto		21:9
Angolo di Visione		178° (O) /178° (V)
Passo dei Pixel		0,23175 mm (O) × 0,23175 (V) mm
Rapporto di Contrasto		3000:1 (tipico)
Colori		16,7 M
Risoluzione		3440 × 1440 Pixel
Frequenza di Aggiornamento Massima		165Hz
Alimentazione		DC 24 V = 7 ALa tensione e la corrente standard variano da paese a paese, consultare l'etichetta sul retro del prodotto.
Produktabmessungen	Ohne Basis	811,8 × 115,2 × 366,6 mm
	Mit Basis	811,8 × 292 × 524,5 mm
	Nettogewicht	Ca. 7,4 kg
	Bruttogewicht	Ca. 11 kg
Angolo di Inclinazione		Vorwärtsneigung: -5°; Rückwärtsneigung: 20°
Angolo di Rotazione		±20°
Angolo di Altezza		90mm
Angolo di Rotazione		±5°
Umgebungsbedingungen	Verwendung	Temperatur: 0°C ~+40°C Feuchtigkeit:20%~85% Höhe: ≤5000m
	Lagerung	Temperatur: -10°C ~60°C Feuchtigkeit:10%~90%

TABLE OF CONTENTS

5. Installazione a Muro

1. Istruzioni di Sicurezza
2. Manutenzione e Cura
3. Descrizione del Prodotto
4. Installazione
5. Installazione a Muro
6. Collegamento con Cavo
7. Utilizzo del Display
8. Risoluzione dei Problemi Comuni
9. Dati Tecnici

1. Istruzioni di Sicurezza

• Tenere sempre il monitor lontano dall'acqua o da luoghi umidi come bagni, cucine, cantine e piscine.
• Assicurarsi che il monitor sia posizionato su una superficie piana e stabile. La caduta del monitor può causare ferite alle persone o danni al dispositivo stesso.
• Conservare e utilizzare il monitor in un luogo fresco, asciutto e ben ventilato, e tenerlo lontano da emissioni e fonti di calore.
• Non coprire né ostruire le aperture di ventilazione della scocca posteriore, e non utilizzare il prodotto suletti, divani, coperte o oggetti simili.
• L'intervallo di tensione di alimentazione del monitor è riportato sull'etichetta posta sulla scocca posteriore. Se non è possibile determinare la tensione di alimentazione, rivolgersi al distributore o alla società di energia elettrica locale.
• Se il monitor verrà rimasto inutilizzato per un lungo periodo di tempo, staccare la spina dalla presa di corrente.
• Utilizzare sempre una presa di corrente affidabile con messa a terra e non sovraccaricare la presa di corrente, altrimenti si rischia di provocare un incendio o una folgorazione.
• Non inserire alcun oggetto estraneo nel monitor, altrimenti si rischia di provocare un cortocircuito con conseguente incendio o folgorazione.
• Per evitare la folgorazione, non smontare o riparare il prodotto da soli. Se il prodotto dovesse presentare dei quasti, rivolgersi direttamente al servizio post-vendita.
  • Non tirare o torcere forte il cavo di alimentazione.

2. Manutenzione e Cura

• Pulire lo schermo con un panno morbido e pulito leggermente inumidito con acqua.
• Se possibile, pulire lo schermo con un panno dedicato alla pulizia dello schermo.
• Non pulire lo schermo con benzene, solventi, ammoniaca, detergenti abrasivi o aria compressa.
• Soluzioni detergenti inadeguate possono danneggiare il monitor o lasciare una pellicola lattiginosa sullo schermo o sulla scocca.
• Se si intende lasciare il monitor inutilizzato per un lungo periodo di tempo, scollegarlo dall'alimentazione.
• Non esporre il monitor alla polvere, ai liquidi o a un ambiente umido.
• Se il monitor dovesse venire a contatto con eventuale liquido, strofinarlo immediatamente con un panno asciutto.
• Se alcun liquido dovesse essere versato nelle aperture di ventilazione, non utilizzare più il monitor.
• Rivolgersi a un tecnico di assistenza professionale.

Nota Legale:

I termini HDMI, Interfaccia multimediale ad alta definizione HDMI (HDMI High-Definition Multimedia Interface), immagine commerciale HDMI (HDMI Trade Dress) e i loghi HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc.

3. Descrizione del Prodotto

Contenuto della Confezione

• Verificare che tutte le parti siano incluse nella confezione del monitor. In caso di parti mancanti, rivolgersi al rivenditore.
• Nota Bene: Le viti in più possono essere utilizzate come parti di ricambio. Display/Base e Viti/Cavo DP/Alimentatore/Manuale d'Uso

4. Installazione

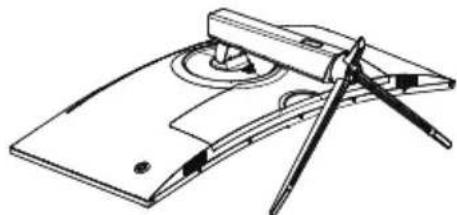

Installazione della Base:

1. Montare la base sullo stelo e fissarla con tre viti (1).
2. Inclinare lo stelo nell'apertura sul retro dell'alloggiamento del monitor (2) e spingerlo verso il basso (3).

1. Linstallazione è stata completata.

Disinstallazione della base (ad es. se si desidera passare al montaggio a parete):

1. Spingere verso l'alto il cursore accanto al coperchio VESA della base (1) e inclinare lo stelo verso l'alto (2).

1. Togliere lo stelo dal retro del monitor.

Attenzione: Per evitare di danneggiare il pannello dello schermo, non premere con le mani sullo schermo LCD.

5. Installazione a Muro

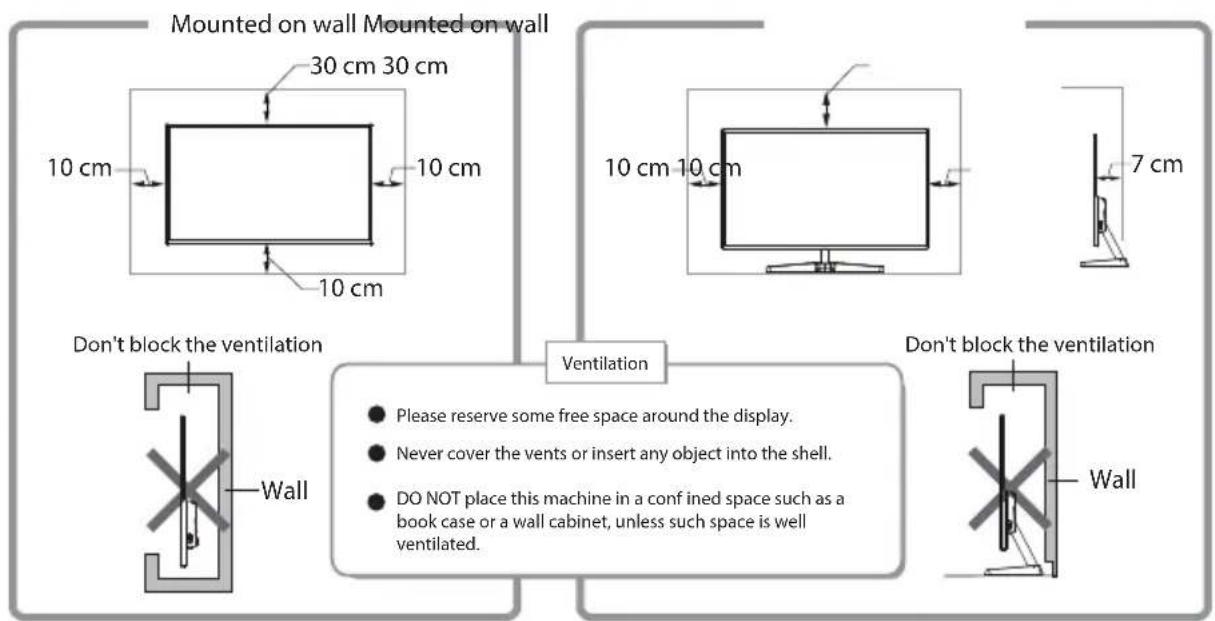

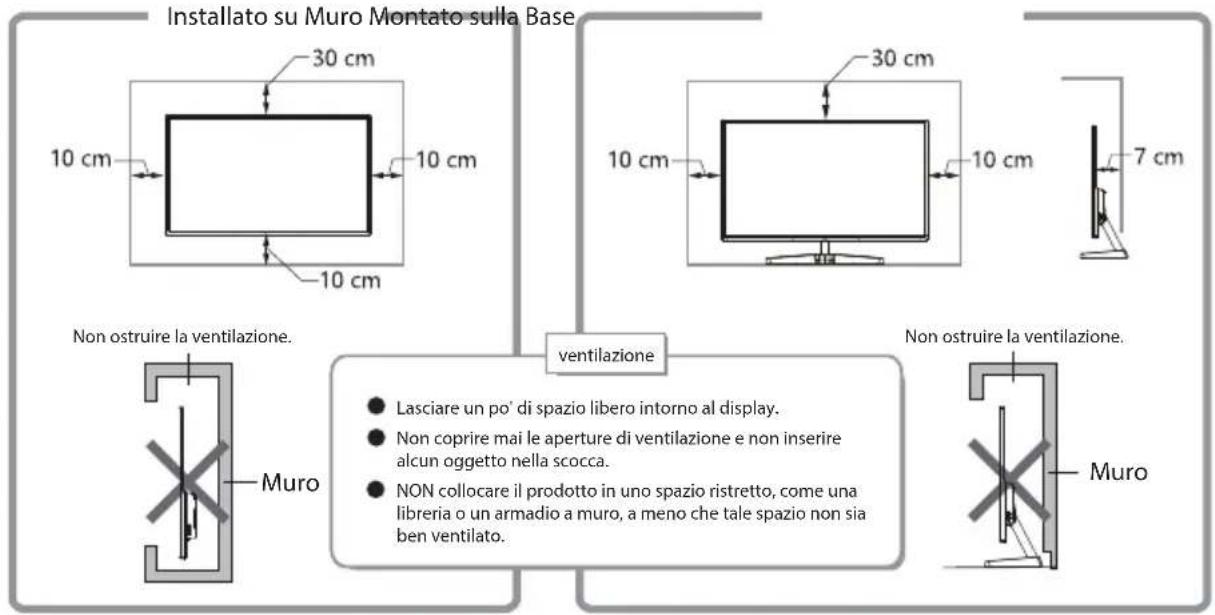

Installato su Muro Montato sulla Base 30 cm 10 cm 10 cm 10 cm 30 cm 10 cm 7 cm Non ostruire la ventilazione. ventilazione Non ostruire la ventilazione. Lasciare un po' di spazio libero intorno al display. Non coprire mai le aperture di ventilazione e non inserire alcun oggetto nella scocca. NON collocare il prodotto in uno spazio ristretto, come una libreria o un armadio a muro, a meno che tale spazio non sia ben ventilato. Muro Muro

1. Estrarre il gruppo del supporto a muro e bloccare il gruppo del supporto a muro con le viti.
2. Attenzione: Appendere il prodotto montato a un muro solido. Non pizzicare lo schermo con le mani per evitare danni allo schermo.

Supporto (non in dotazione)

Attenzione: Per evitare che il monitor cada quando viene utilizzato a muro, installarlo correttamente e bene. Non collocare o appendere alcun oggetto al supporto a muro.

6. Collegamento con Cavo

* Attenzione: Se il cavo di alimentazione o il cavo del segnale è danneggiato, si deve sostituirlo immediatamente.

Collegare il monitor all'uscita della scheda grafica del computer con un cavo DisplayPort (preferibile) o HDMI. Collegare l'alimentatore alla porta di alimentazione del monitor.

Si possono collegare cuffie o diffusori al monitor.

riproduzione audio cuffie alla presa jack "AUDIO OUT".

dell'alimentatore di alimentazione corrispondente d e collegare l'altra una presa di corre corretta messa a

7. Utilizzo del Display

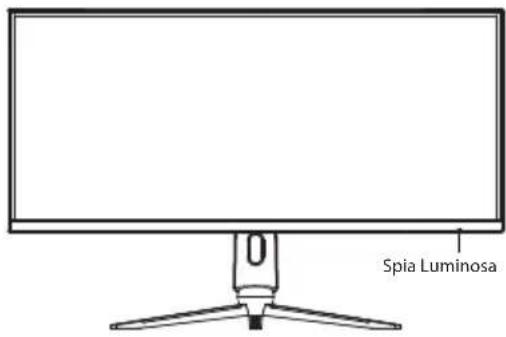

7.1 Spia Luminosa

Spia Luminosa

Quando la spia luminosa rimane accesa con luce blu, indica che il monitor è acceso e funziona normalmente. Quando la spia luminosa lampeggia con luce rossa, indica che il monitor è in modalità risparmio energetico finché non riceve un nuovo segnale dal computer. Quando il monitor è completamente spento, anche la spia luminosa si spegnerà. Accertarsi che il computer sia acceso e funzioni normalmente, controllare che tutti i cavi video siano completamente inseriti e/ocollegati al monitor.

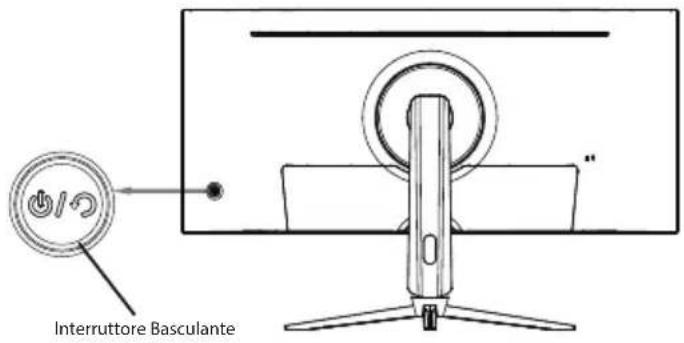

7.2 Interruttore Basculante/Menu OSD

Interruttore Basculante

Funzioni di Base:

Far basculare l'interruttore basculante verso l'alto	Ingresso della sorgente di segnale
Far basculare l'interruttore basculante verso il basso	Tasto di scelta rapida per la regolazione del volume
Far basculare l'interruttore basculante verso sinistra	Tasto di scelta rapida GamePlus
Far basculare l'interruttore basculante verso destra	Tasto di scelta rapida della programmazione
Premere l'interruttore basculante	Accendere il monitor o aprire il menu premendo brevemente. Spegnere il monitor premendo e tenendo premuto per 3 secondi.

Accedere al Menu delle Funzioni:

Far basculare l'interruttore basculante verso l'alto	Regolare il valore
Far basculare l'interruttore basculante verso il basso	Regolare il valore
Far basculare l'interruttore basculante verso sinistra	Ritornare al menù precedente
Far basculare l'interruttore basculante verso destra	Accedere al menu successivo
Premere l'interruttore basculante	Chiudere il monitor premendo brevemente. Spegnere il monitor premendo e tenendo premuto per 3 secondi.

7.3 Protezione del Pannello

Quando i segnali video forniti dal computer non rientrano nella gamma di frequenze del display, I segnali di sincronizzazione orizzontale e di campo verranno disattivati per proteggere il display. Impostare la frequenza di uscita del computer su un valore più basso entro la gamma di frequenze del monitor.

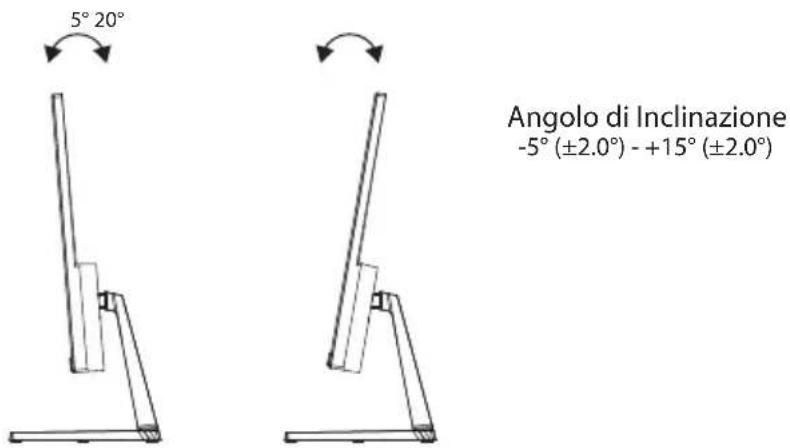

7.4 Regolazione del Monitor

5° 20° Angolo di Inclinazione -5° (±2.0°) - +15° (±2.0°)

8. Regolazione del Monitor

Risoluzione dei Problemi Comuni

Problema Problema
Nessuna visualizzazione. /La spia LED di alimentazione è spenta.	Controllare che tutti i cavi siano collegati correttamente (alimentazione e segnale video) e che il monitor sia completamente spento.
L'immagine è sfocata, la dimensione è errata.	Accedere al menu "Impostazioni Immagine" e scegliere "Regolazione Automatica Immagine"
L'immagine è scura.	Accedere al menu "Luminosità e Contrasto" per regolare I valori corrispondenti.
Il monitor si è surriscaldato.	Lasciare almeno 5 cm (preferibilmente 10 cm) di spazio libero intorno al monitor per una buona ventilazione e non coprire la scocca del monitor.
Appaiono macchie scure o luminose all'accensione del monitor.	All'accensione del monitor, la retroilluminazione del display potrebbe irregolare a causa delle differenze di temperatura. Questo può durare fino a 20 minuti, dopodiché le macchie scure/luminose del monitor si correggeranno automaticamente.
L'immagine è lampeggiante , tremolante o distorta.	Controllare le impostazioni del display del computer e correggere la risoluzione e la frequenza di aggiornamento.
Appare un suono sconosciuto dopo lo spegnimento del monitor.	Ciò può verificarsi quando i componenti connessi all'alimentazione del monitor si scaricano dopo lo spegnimento.

9. Dati Tecnici

Tipo di Prodotto			Display LCD
Modello di Prodotto			LC-M34-Q-C-PRO
Dimensioni dello Schermo			34"/86,36 cm
Rapporto di Aspetto			21:9
Angolo di Visione			178° (O) /178° (V)
Passo dei Pixel			0,23175 mm (O) × 0,23175 (V) mm
Rapporto di Contrasto			3000:1 (tipico)
Colori			16,7 M
Risoluzione			3440 × 1440 Pixel
Frequenza di Aggiornamento Massima			165Hz
Alimentazione			DC 24 V = 7 ALa tensione e la corrente standard variano da paese a paese, consultare l'etichetta sul retro del prodotto.
Dimensioni del Prodotto		Senza Base	811,8 × 115,2 × 366,6 mm
		Con Base	811,8 × 292 × 524,5 mm
		Peso Netto	Circa 7,4 kg
		Peso Lordo	Circa 11 kg
Angolo di Inclinazione			Inclinazione in avanti: -5°; Inclinazione all'indietro: 20°
Angolo di Rotazione			±20°
Angolo di Altezza			90mm
Angolo di Rotazione			±5°
Condizioni Ambientali	Utilizzo		Temperatura: 0°C ~ +40°C Umidità: 20% ~ 85% Altitudine: ≤5000m
	Conservazione		Temperatura: -10°C ~ 60°C Umidità: 10% ~ 90%
