M34-Q-C-PRO - Monitor LC-Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor curvo de cristal líquido
Marca	LC-Power
Modelo	M34-Q-C-PRO
Tamaño de pantalla	34 pulgadas (86,36 cm)
Resolución	3440 × 1440 píxeles (UltraWide QHD)
Frecuencia de actualización	165 Hz
Relación de contraste	3000:1 (típica)
Ángulo de visión	178° horizontal / 178° vertical
Colores mostrables	16,7 millones
Distancia entre píxeles	0,23175 mm (An) × 0,23175 mm (Al)
Conectividad	DisplayPort (recomendado), HDMI, conector de audio (salida para auriculares)
Alimentación	Adaptador de corriente externo: entrada 100-240 V CA, salida 24 V CC, 7 A
Dimensiones (con base)	811,8 × 292 × 524,5 mm
Dimensiones (sin base)	811,8 × 115,2 × 366,6 mm
Peso neto	Aproximadamente 7,4 kg
Ajustes ergonómicos	Inclinación: -5° a +20°; Giro: ±20°; Pivotamiento: ±5°; Altura: 90 mm
Montaje en pared	Compatibilidad VESA (dimensiones no especificadas – probablemente estándar 100×100 mm)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave ligeramente húmedo; evitar disolventes, benceno, amoníaco
Seguridad	Mantener alejado del agua y fuentes de calor; no obstruir las aberturas de ventilación; usar sobre una superficie estable
Piezas de repuesto / Reparabilidad	No desmontar ni reparar uno mismo – contactar al servicio postventa

Preguntas frecuentes - M34-Q-C-PRO LC-Power

¿Cómo conectar mi monitor M34-Q-C-PRO?

Use un cable DisplayPort (recomendado para alta resolución y frecuencia de actualización) o un cable HDMI para conectar el monitor a su tarjeta gráfica. Luego, conecte el adaptador de corriente al monitor y a una toma de corriente. Para el sonido, conecte auriculares al conector AUDIO OUT.

¿Cuál es la resolución nativa y la frecuencia de actualización máxima?

La resolución nativa es de 3440 × 1440 píxeles en formato 21:9, con una frecuencia de actualización máxima de 165 Hz. Asegúrese de que su cable y tarjeta gráfica soporten estos valores.

Mi monitor no se enciende, ¿qué hago?

Primero, verifique que el cable de alimentación esté firmemente conectado al monitor y a la toma de corriente. También verifique que el cable de video esté correctamente conectado a la computadora. Si el indicador está apagado, presione el botón de encendido (joystick) durante 3 segundos para encender.

¿Cómo limpiar la pantalla sin dañarla?

Desconecte el monitor. Use un paño suave y limpio ligeramente humedecido con agua. Nunca use productos químicos como benceno, amoníaco o limpiadores abrasivos. También puede usar un paño especial para pantallas.

¿Puedo montar el monitor en la pared?

Sí, el monitor es compatible con un soporte de pared VESA (probablemente 100×100 mm). Retire la base empujando el control deslizante hacia arriba, luego fije el soporte de pared con los tornillos proporcionados. Asegúrese de que la pared sea sólida y que se respete la ventilación.

La imagen tiembla o parpadea, ¿cómo resolverlo?

Verifique la configuración de pantalla de su computadora: ajuste la resolución a 3440×1440 y la frecuencia de actualización a 60 Hz o 165 Hz según sus necesidades. Asegúrese de que el cable de video esté bien insertado y en buen estado.

¿Cómo ajustar el brillo y el contraste?

Presione el joystick en la parte posterior del monitor para abrir el menú OSD. Navegue hacia los ajustes de imagen (Image Settings) y ajuste el brillo (Brightness) y el contraste (Contrast) según sus preferencias.

¿Qué hacer si aparecen manchas oscuras o claras al encender?

Es normal: la retroiluminación puede tardar hasta 20 minutos en uniformizarse en temperatura. Las manchas generalmente desaparecen por sí solas. Si persisten, contacte al servicio postventa.

El monitor hace ruido después de apagarlo, ¿es grave?

No, ese ruido proviene de la descarga de los componentes eléctricos internos después del apagado. Es normal y sin peligro para el aparato.

¿Cuál es la garantía y dónde obtener piezas de repuesto?

Para obtener información sobre la garantía y las piezas de repuesto, comuníquese con el distribuidor o el servicio postventa de LC-Power. No intente reparar el monitor usted mismo.

MANUAL DE USUARIO M34-Q-C-PRO LC-Power

1. Precauciones de seguridad
2. Mantenimiento
3. Introducción del producto
4. Instalación
5. Instalación de montaje mural
6. Conexión de cables
7. Operación de la pantalla
8. Solución de problemas básicos
9. Parámetros básicos

1. Precauciones de seguridad

• Mantenga el monitor alejado de fuentes de agua o lugares húmedos, como baños, cocinas, sótanos y piscinas.
• Asegúrese de que el monitor esté colocado sobre una superficie plana. Si el monitor se cae, puede causar lesiones o dañar el dispositivo.
• Almacene y use el monitor en un lugar fresco, seco y bien ventilado, y manténgalo alejado de fuentes de emisión y calor.
• No cubra ni obstruya el orificio de ventilación de la carcasa trasera ni utilice el producto sobre una cama, sofá, manta u objetos similares.
• El rango de voltaje de alimentación del monitor está impreso en la etiqueta de la carcasa trasera. Si es imposible determinar el voltaje de suministro, consulte al distribuidor o la compañía eléctrica local.
• Si no va a utilizar el monitor durante un período prolongado, desconéctelo de la toma de corriente.
• Utilice un enchufe con puesta a tierra confiable, no sobrecargue el enchufe, ya que podría provocar un incendio o una descarga eléctrica.
• No coloque objetos extraños en el monitor, ya que podría provocar cortocircuitos que resultan en un incendio o una descarga eléctrica.
• No desmonte ni repare este producto usted mismo para evitar descargas eléctricas. Si se producen fallos, póngase en contacto directamente con el servicio posventa.
• No tire ni tuerza el cable de alimentación a la fuerza.

2. Mantenimiento

PRECAUCIÓN: Desenchufe el cable de alimentación del tomacorriente antes de limpiar el monitor.

• Para limpiar su pantalla, humedezca ligeramente un paño suave y limpio.
• Utilice un pañuelo especial para limpiar pantallas si es posible.
• No utilice benceno, diluyente, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o en la carcasa.
• Desconecte el monitor si no lo utilizará durante un período prolongado.
• No exponga el monitor al polvo, líquidos o un ambiente húmedo.
• En caso de que el monitor entre en contacto con algún líquido, límpielo inmediatamente con un paño seco.
• En caso de que se derrame líquido en los orificios de ventilación, no utilice más el monitor.
• Póngase en contacto con un técnico de servicio profesional.

Nota legal:

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, interfaz multimedia de alta definición HDMI, imagen comercial de HDMI y los logotipos de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc.

3. Introducción del producto

Lista de embalaje

• Compruebe que el paquete del monitor contiene todas las piezas. Si falta alguna pieza, póngase en contacto con su distribuidor.
• Nota: Se pueden usar tornillos adicionales como piezas de repuesto. Pantalla / piezas y tornillos de la base / cable DP / adaptador de corriente/ manual del usuario

4. Instalación

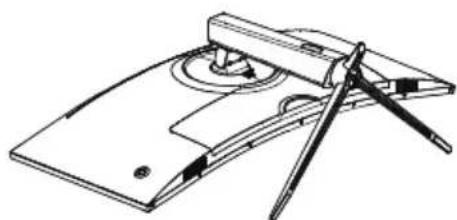

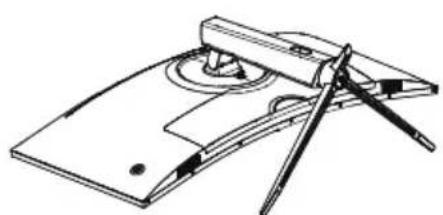

Instalación de la base:

1. Monte la base en la potencia y fijela con tres to nillos (1).
2. Incline el vástago hacia la abertura en la parte posterior de la carcasa del monitor (2) y empú jelo hacia abajo (3).

1. Ha completado la instalación.

Desinstalación de la base (por ejemplo, si desea cambiar a montaje en pared):

1. Empuje el control deslizante junto a la cubierta VESA de la base hacia arriba (1) e incline el vá stage hacia arriba (2).

1. Retire el vástago de la parte trasera del monitor.

Nota: No pulse la pantalla de cristal líquido con la mano para evitar daños al panel de la pantalla.

5. Instalación de montaje mural

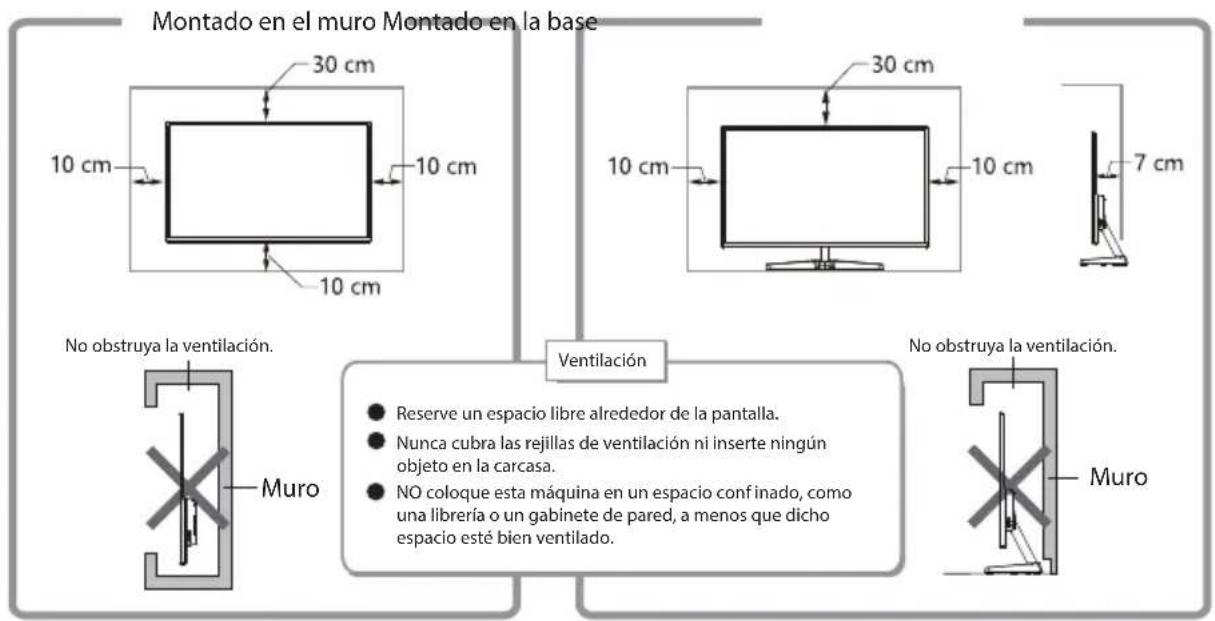

Montado en el muro Montado en la base 30 cm 10 cm 10 cm 10 cm 30 cm 10 cm 7 cm No obstruya la ventilación. Muro Ventilación Reserve un espacio libre alrededor de la pantalla. Nunca cubra las rejillas de ventilación ni inserte ningún objeto en la carcasa. NO coloque esta máquina en un espacio confinado, como una librería o un gabinete de pared, a menos que dicho espacio esté bien ventilado. No obstruya la ventilación. Muro

1. Saque el conjunto de montaje mural y bloquee el conjunto de montaje mural con tornillos.
2. Nota: cuelgue el producto ensamblado en una pared dura. No pellizque la pantalla con las manos paraevitar dañarla.

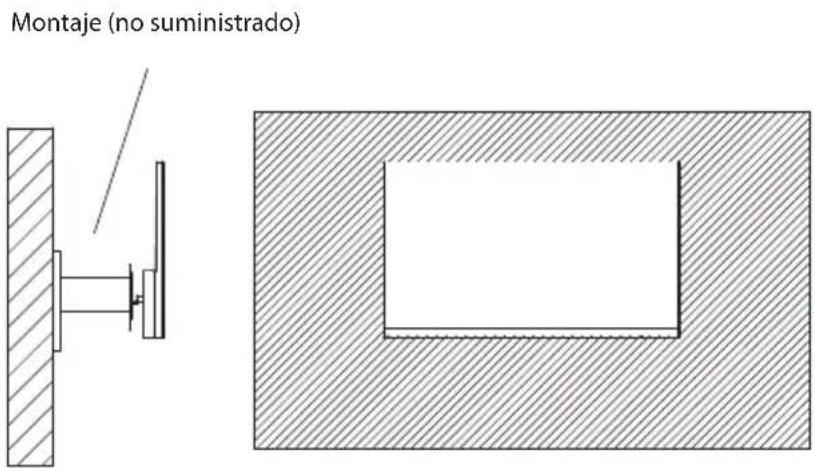

Montaje (no suministrado)

Nota: Para evitar la caída del monitor cuando se usa en la pared, instálelo de forma correcta y segura. No coloque ni cuelgue ningún objeto en el soporte mural.

6. Conexión de cables

Nota: Si el cable de alimentación o el cable de señal está dañado, debe reemplazarlo de inmediato.

Use un cable DisplayPort (preferido) o HDMI para conectar

su monitor a la salida de la tarjeta gráfica de su ordenador. Conecte el adaptador de corriente al conector de alimentación de su monitor.

Puede conectar auriculares o altavoces a su monitor.

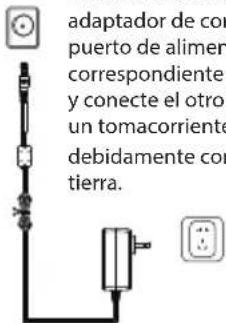

SALIDA DE AUDIO DCIN

reproducción de auriculares, a interfaz AUDIO OUT OR

adaptador de corriente al puerto de alimentación correspondiente del monitor y conecte el otro extremo a un tomacorriente debidamente conectado a tierra.

adaptador de cor puerto de alimen correspondiente y conecte el otro un tomacorriente debidamente con tierra.

7. Operación de la pantalla

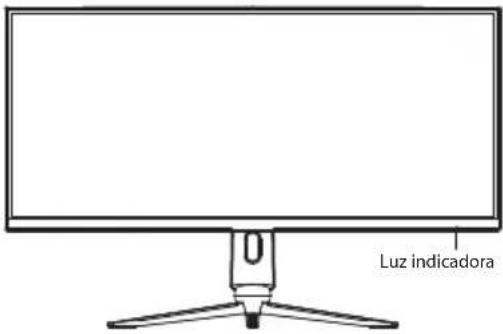

7.1 Luz indicadora

Luz indicadora

La luz azul fija indica que la alimentación está conec tada y que el monitor funciona con normalidad. La luz roja parpadeante indica que el monitor está en el modo de ahorro de energía hasta que reciba una nueva señal del ordenador.

Si el monitor está completamente apagado, la luz indicadora también se apagará.

Asegúrese de que su ordenador esté encendido y funcione normalmente, verifique que todos los cables de video estén completamente enchufados y/o conectados al monitor.

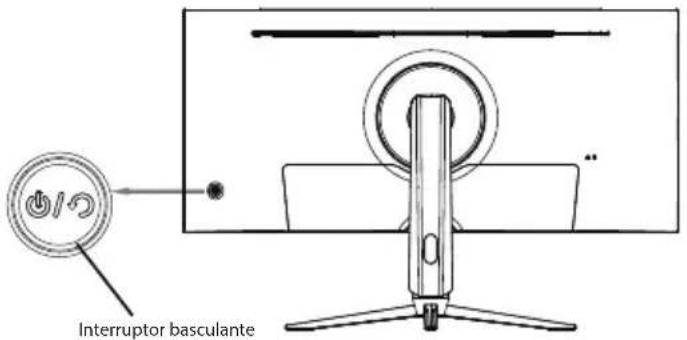

7.2 Interruptor basculante / menú OSD

Interruptor basculante

Fonctions de base :

Interruptor basculante arriba	Entrada de fuente de señal
Interruptor basculante abajo	Tecla de acceso directo de ajuste de volumen
Interruptor basculante izquierda	Tecla de acceso directo de GamePlus
Interruptor basculante derecha	Tecla de acceso directo para preestablecer
Pulse el interruptor basculante	Pulse brevemente para encender la máquina / Abra el menú / Mantenga pulsado durante 3 segundos para apagar el monitor

Entrar en el menú de funciones:

Interruptor basculante arriba	Ajustar el valor
Interruptor basculante abajo	Ajustar el valor
Interruptor basculante izquierda	Volver al menú anterior
Interruptor basculante derecha	Entrar al siguiente menú
Pulse el interruptor basculante	Pulse brevemente para cerrar el menú /Mantenga pulsado durante 3 segundos para apagar el monitor

7.3 Protección del panel

Cuando las señales de video proporcionadas por el ordenador exceden el rango de frecuencia de la pantalla, las señales de sincronismo horizontal y de campo se apagarán para proteger la pantalla. Establezca la frecuencia de salida del ordenador en un valor menor dentro del rango del monitor.

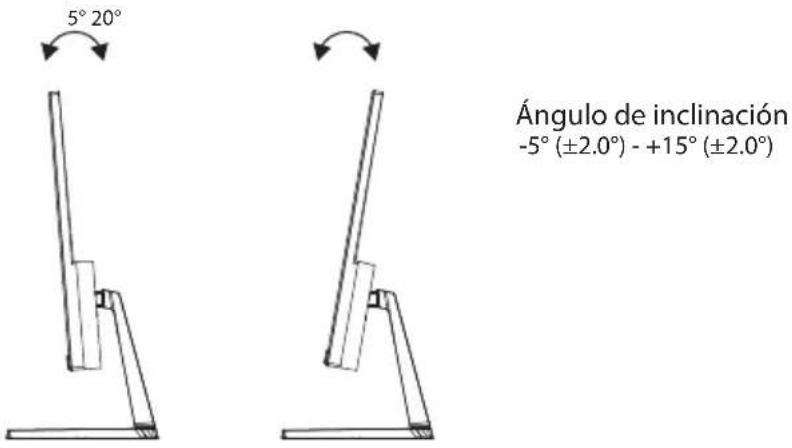

7.4 Ajuste del monitor

5° 20° Ángulo de inclinación -5° (±2.0°) - +15° (±2.0°)

8. Ajuste del monitor

Solución de problemas básicos

Asunto	Solución de problemas
No hay pantalla / el indicador LED de potencia está apagado	Compreuibe si todos los cables (de alimentación y señal de vídeo) están conectados correctamente y si el monitor se ha apagado por completo.
Imagen borrosa, tamaño incorrecto	Ingrese al menú „configuración de imagen“ y seleccione „Ajuste imagen automática“.
Imagen oscura	Ingrese al menú „brillo y contraste“ para a ajustar los valores correspondientes.
Monitor sobre calentado	Deje al menos 5 cm (mejor 10 cm2) de espacio libre para la ventilación alrededor del monitor, no cubra la carcasa del monitor.
Puntos oscuros o diaros después del encendido del monitor	La luz de fondo puede estar iluminada de manera de signal debido a las diferencias de temperatura al inicio. Puede tardar hasta 20 minutos, luego los puntos oscuros/dares de la pantalla se corrián automático amente.
Imagen parpade ante, tamblorosa o distorsionada	Compreuibe la configuración de la pantalla de su ordenador y comija la resolución y la frecuencia de actualización.
Sonido desconocido después del apagado del monitor	Esto puede suceder cuando los componentes relacionados con la alimentación del monitor se descargan después del apagado.

9. Parámetros básicos

Tipo del producto	Pantalla de cristal líquido
Modelo del producto	LC-M34-Q-C-PRO
Dimensión de la pantalla	34"86.36 cm
