MANUAL DE USUARIO M24F LC-Power

1. PRECAUCIONES DE SEGURIDAD
2. MANTENIMIENTO
3. Contenido de la caja
4. Información general del producto
5. Instalación del pedestal
6. Instalación en pared
7. Indicador luminoso
8. Menú OSD
9. Especificaciones técnicas

1. PRECAUCIONES DE SEGURIDAD

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos.

Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. MANTENIMIENTO

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. Contenido de la caja

Adaptador de alimentación

LC-POWER® IC-V24F GAMING MONITOR USER MANUAL

Manual del usuarioCable HDM

4. Información general del producto

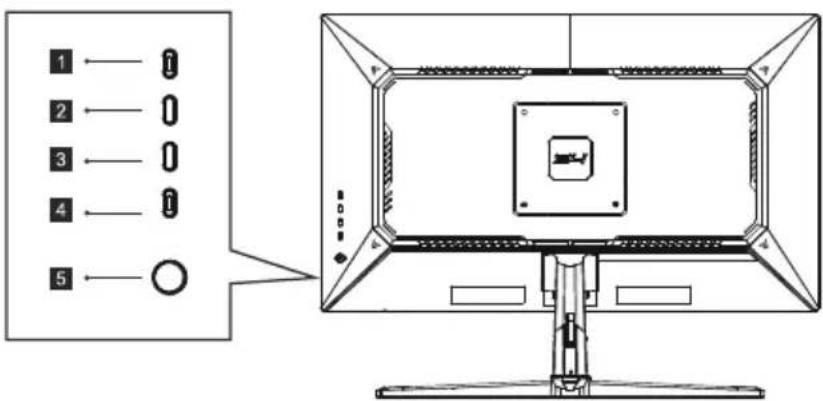

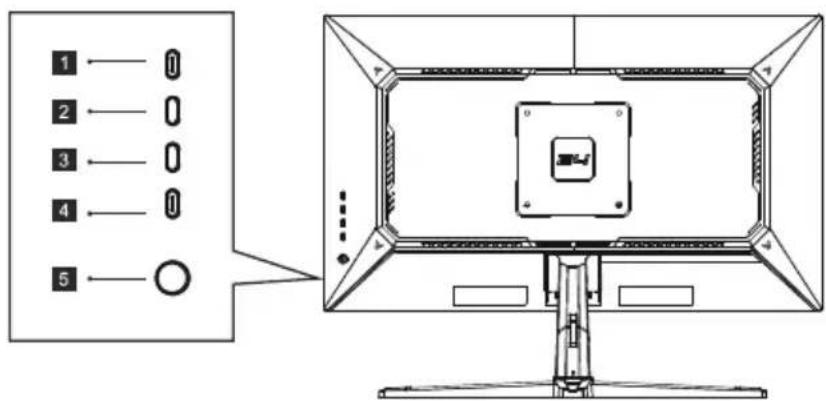

4.1 Botones del monitor

1 2 3 4 5

1 Botón Menú: Presione este botón para entrar en los submenús o entrar rápidamente en el menú principal.
2 Botón Arriba: Presione este botón para moverse hacia abajo por el menú o ajustar rápidamente el brillo.
3 Botón Abajo: presione este botón para moverse hacia arriba por el menú o ajustar rápidamente el modo contextual.
4 Botón Salir: Presione este botón para volver al menú anterior o cambiar rápidamente las señales de entrada del puerto.
5 Botón de alimentación: Presione este botón para encender o apagar el monitor.

4.2 Puertos del monitor

DC 86 97

6 Conexión DP: Inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor.
7 Conexión HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.
8 Salida de audio: conecte los dispositivos de audio, como altavoces o auriculares.
9 Conector de alimentación: conecte el adaptador de alimentación al monitor y a una toma de corriente.

5. Instalación del pedestal

1. Abra el paquete y saque el producto con la espuma de poliestireno todavía acoplada. Colóquelo suavemente sobre una mesa.
2. Saque la espuma de poliestireno superior y retire la bolsa protectora, dejando el monitor en la parte de la espuma de poliestireno inferior.

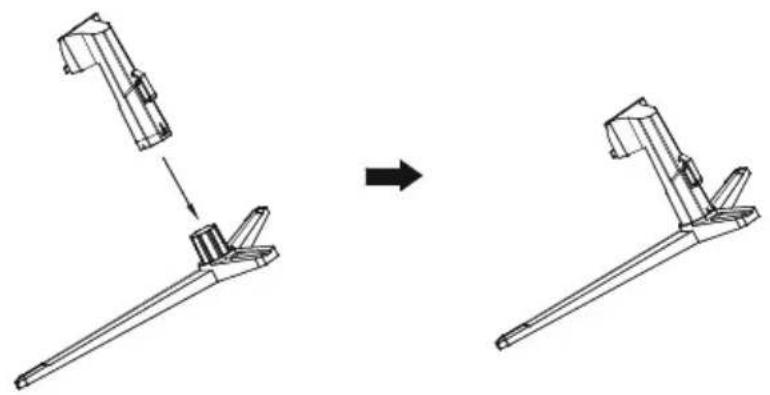

3. Alinee la base con la ranura de inserción del soporte y apriete los tornillos de fijación manual suministrados con la base.

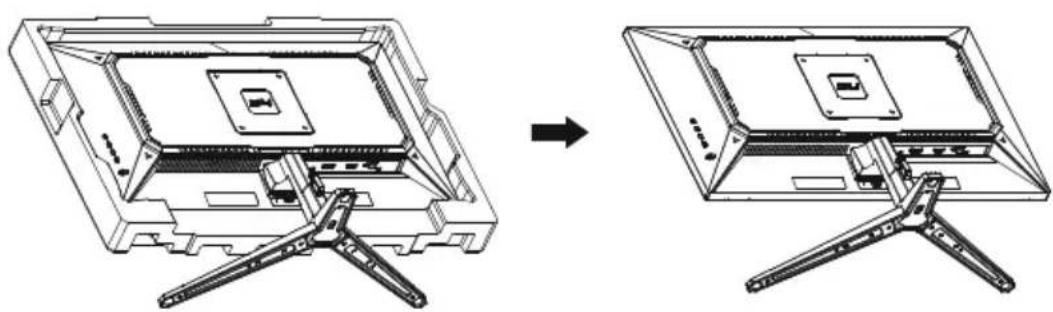

1. Como se muestra en la figura siguiente, inserte el componente de la base montado en el paso 3 directamente en la ranura correspondiente de la carcasa trasera y compruebe que el soporte de tracción no se desprende automáticamente de esta.

6. Instalación en pared

Nota: Para evitar que el monitor se caiga, instálelo firmemente y protéjalo. No cuelgue ningún objeto adicional en el soporte.

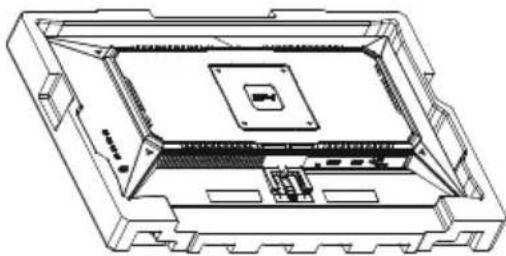

1. Abra el paquete y coloque con cuidado el monitor sobre una mesa. Saque la cubierta de espuma de poliestireno superior, retire la bolsa protectora y deje el monitor en la parte de la espuma de poliestireno inferior.

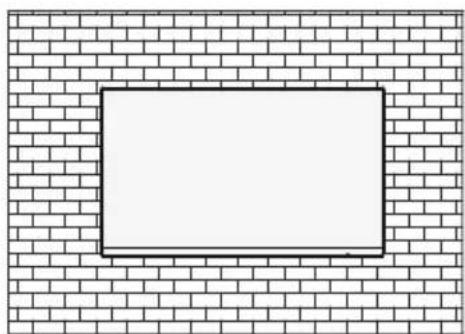

1. Siga las instrucciones de su accesorio para instalar el monitor en la pared. El monitor admite montaje VESA de 100 x 100 mm.

Soporte (no incluido)

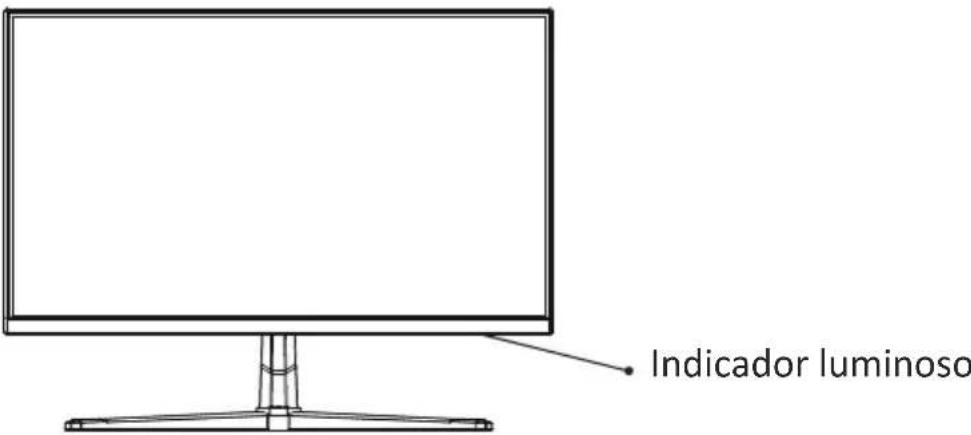

7. Indicador luminoso

Indicador luminoso

La luz azul indica que el monitor está encendido y funciona con normalidad. La luz roja indica que no se ha detectado ninguna fuente de vídeo (no hay señal horizontal ni vertical) o que la tensión es demasiado baja. Asegúrese de que el equipo está encendido y que todos los cables de vídeo están correctamente conectados y completamente enchufados.

8. Menú OSD

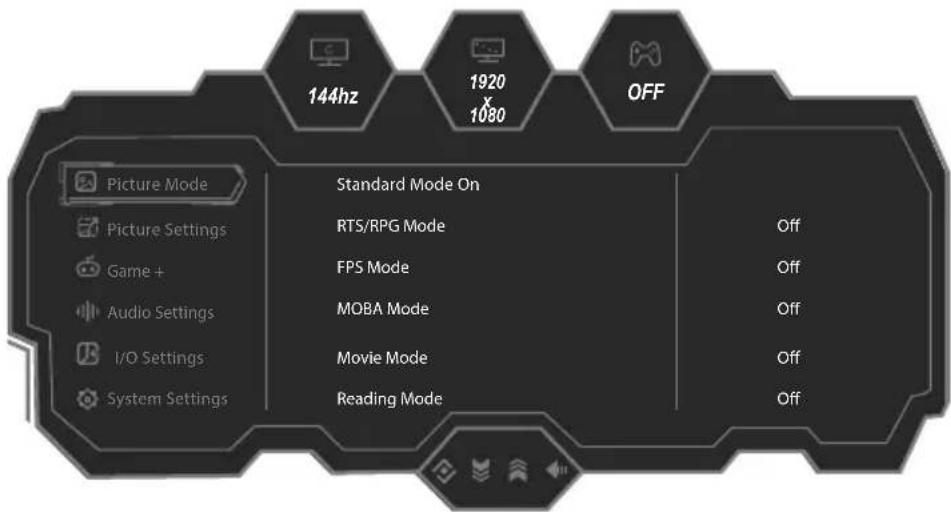

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón 1.

Cuando use el monitor por primera vez, la configuración se ajustará automáticamente a la configuración óptima de acuerdo con la configuración de su PC.

1 2 3 4 5

1. Presione el botón 1 para activar la pantalla del explorador.

144hz 1920 x 1080 OFF Picture Mode Picture Settings Game + Audio Settings I/O Settings System Settings Standard Mode On RTS/RPG Mode FPS Mode MOBA Mode Movie Mode Reading Mode Off Off Off Off

1. Presione 2 o 3 para recorrer las funciones.

2. Seleccione la función deseada y presione 1 para entrar en el submenú.

3. Presione 2 o 3 para desplazarse por los submenús y presione 1 para seleccionar y confirmar la función deseada.
4. Presione 2 o 3 para seleccionar una opción y presione 1 para confirmar la configuración y salir del menú actual.
5. Presione 4 para salir de la pantalla de menús.

8.1 Funciones de los menús OSD

Menú principal	Submenú Opción
Modo de imagen	Modo Estándar	Desactivado/Activado
	Modo RTS/RPG	Desactivado/Activado
	Modo FPS	Desactivado/Activado
	Modo MOBA	Desactivado/Activado
	Modo Película	Desactivado/Activado
	Modo Lectura	Desactivado/Activado
	Modo Noche	Desactivado/Activado
	Modo Protección ocular	Desactivado/Activado
	Modo Vista Mac	Desactivado/Activado
	Modo Libro electrónico	Desactivado/Activado
Ajustes de imagen	Brillo 0-100
	Contraste 0-100
	DCR Desactivado/Activado
	Luz Azul baja 0-100
	Nitidez 0-5
	Gamma	1,8/2,0/2,2/2,4/2,6/Curva S
	Relación de aspecto	Pantalla panorámica/4:3/Automático
	Temperatura color	Cálida
		Natural
		Fría
		Usuario1	Rojo/Verde/Azul	0-100
		Usuario2	Rojo/Verde/Azul	0-100
		Usuario3	Rojo/Verde/Azul	0-100
	Matiz	0-100 (R/G/B/C/M/Y)
	Saturación	0-100 (R/G/B/C/M/Y)
	Aviso prot. ojos	Desactivado/Activado
	Restablecer configuración de imagen	Desactivado/Activado
Juego +	HDR	Desactivado/Automático/Juego HDR/Película HDR
	Sincronización adaptativa	Desactivado/Activado
	MPRT	Desactivado/Activado
	Mejora de la imagen	Mejora del color	Desactivado/Nivel 1-10
		Mejora RC	Desactivado/Nivel 1-5
		Balance de sombras	0-100
		Modo Visión nocturna	Desactivado/Nivel1/Nivel2/Nivel automático1/Nivel automático2
		Superresolución	Desactivado/Nivel 1-3
		OD dinámico	Desactivado/Nivel1/Nivel2/Nivel3/Máxima velocidad
		Restablecer mejora de imagen	Desactivado/Activado
	Ayuda al juego	Frecuencia de actualización	Desactivado/Activado/Posición (Arriba a la derecha/Arriba a la izquierda/Abajo a la derecha/Abajo a la izquierda)
		Punto de mira del juego	Desactivado/Punto de mira1/Punto de mira2/Punto de mira3/Punto de mira4/Punto de mira5/Punto de mira6
		Color del punto de mira	Rojo/Amarillo/Verde/Cian/Azul/Púrpura/Blanco

Menú principal Submenú Opción
Juego + Ayuda al juego		Cronómetro	Desactivado/Activado/15:00/30:00/45:00/60:00/Posición (Arriba a la derecha/Arriba a la izquierda/Abajo a la derecha/Abajo a la izquierda)
		Tiempo de juego	Desactivado/Activado/15:00/30:00/45:00/60:00/Posición (Arriba a la derecha/Arriba a la izquierda/Abajo a la derecha/Abajo a la izquierda)
		Ayuda a la alineación	Desactivado/Activado
		Restablecer ayuda al juego	Desactivado/Activado
Configuración de audio	Volumen 0-100
	Silenciamiento sonido	Desactivado/Activado
	Restablecer configuración de audio	Desactivado/Activado
Configuración de E/S	Señal de entrada	Automático/DP/HDMI
	Arranque rápido	Desactivado/Activado
	DDC/CI	Desactivado/Activado
	Intervalo de cuantización	Límite RGB (16~235)/RGB completo (0~255)/Automático
	Restablecer configuración de E/S	Desactivado/Activado
Configuración del sistema	Idioma	e.g.
	Tiempo de espera de los menús OSD	5-60
	OSD H-Position (Posición horizontal de los menús OSD)	0-100
	OSD V-Position (Posición vertical de los menús OSD)	0-100
	Transparencia OSD 0-5
	Configuración de acceso rápido 1	Brillo/Contraste/Volumen/Silenciamiento de audio/Balance de sombras/Punto de mira de juego/Frecuencia de actualización/Tiempo de juego/Mejora del color/Modo Visión nocturna/Superresolución/Sincronización adaptativa/Modo Imagen/HDR/OD dinámico/Señal de entrada
	Configuración de acceso rápido 2
	Configuración de acceso rápido 3
	Bloqueo de OSD	Desactivado/Activado
	Ahorro de energía	Ahorro de energía	Desactivado/Nivel1/Nivel2
	Información	Fuente de entrada:/Resolución:/Modo Imagen:/Estado HDR:
	Restablecer configuración de fábrica	Sí/No

9. Especificaciones técnicas

Modelo de producto LC-M24F
Tamaño de la pantalla 23,8"
Relación de aspecto 16:9
Ángulo de visión		178° (H)/178° (V)
Densidad de píxel		0,2745 (H) x 0,2745 (V) mm
Relación de contraste		1500:1 (valor típico)
Colores 16,7 millones
Resolución		1920 x 1080 píxeles
Frecuencia de actualización máxima		144 Hz
Entrada de alimentación		12,0 V - 2,5 A
Señal de entrada		HDMI 2.0: 1920 x 1080 a 144 HzDP 1.4: 1920 x 1080 a 144 Hz
Dimensiones del producto	Sin base	542,4 x 323,1 x 57,1mm
	Con base 542,	4 x 416,9 x 222,9mm
Ángulo de inclinación		Inclinación hacia adelante: 5°. Inclinación hacia atrás: 20°
Ángulo vertical		N/D
Intervalo de altura		N/D
Ángulo de giro		N/D
Condiciones medioambientales	Acción	Temperatura: 0 °C~40 °C (32 °F 104 °F)Humedad: H.R. de 0 % ~ 90 % (sin condensación)
	Almacenamiento	Temperatura: -20°~ 60° (-4 °F ~ 140 °F)Humedad: H.R. de 0 % ~ 90 % (sin condensación)

LCPOWER™

Silent Power Electronics GmbH

Formerweg 8

47877 Willich

Alemania

www.lc-power.com

LC-POWER™

LC-M24F

MONITOR DA GAMING
