M25FHD144 - Monitor LC-Power - Kostenlose Bedienungsanleitung

Produkttyp	24,5 Zoll LCD-Monitor
Bildschirmgröße	24,5 Zoll (62,23 cm)
Native Auflösung	1920 x 1080 Pixel
Bildwiederholfrequenz	144 Hz (DP / HDMI 2.0)
Reaktionszeit	1 ms (MPRT)
Panel-Technologie	AHVA (IPS)
Helligkeit	300 cd/m²
Kontrastverhältnis	1000:1
Blickwinkel	178° / 178°
Anschlüsse	DP 1.2, HDMI 1.4, HDMI 2.0, Typ-C, Audioausgang
Besondere Funktionen	AMD FreeSync, Low Blue Light, GamePlus-Modi, PIP/PBP
Stromversorgung	Netzteil 19 V - 3,42 A
Abmessungen (mit Standfuß)	556,4 x 524,2 x 237,6 mm
Nettogewicht	5,06 kg
Wandmontage	VESA 75 x 75 mm (Schrauben enthalten, Halterung nicht enthalten)
Lieferumfang	Monitor, Netzteil, DP-Kabel, Netzkabel, Schraubendreher, M4-Schrauben
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen, ein weiches, leicht feuchtes Tuch verwenden. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, Wärmequellen vermeiden.

Häufig gestellte Fragen - M25FHD144 LC-Power

Wie stelle ich Helligkeit und Kontrast ein?

Drücken Sie die Taste M, um das OSD-Menü zu öffnen. Navigieren Sie zu Helligkeit / Kontrast und passen Sie die Werte von 0 bis 100 mit den Tasten an. Bestätigen Sie mit der rechten Taste.

Wie aktiviere ich den FreeSync-Modus?

Stellen Sie sicher, dass Sie ein DP-Kabel und eine kompatible Grafikkarte verwenden. Gehen Sie im OSD-Menü zu Sonstiges und aktivieren Sie Adaptive Sync. Aktivieren Sie FreeSync auch in den Einstellungen Ihrer Grafikkarte.

Wie verwende ich den PIP/PBP-Modus?

Wählen Sie im OSD-Menü Multifenster. Wählen Sie PIP-Modus oder PBP-Modus. Für PIP stellen Sie Größe und Position ein. Für PBP stellen Sie die Auflösung der Quellen auf 960x1080 für eine optimale Qualität.

Welche Kabel benötige ich für 144 Hz?

Für eine Auflösung von 1920x1080 bei 144 Hz verwenden Sie ein DP-Kabel (DisplayPort) oder HDMI 2.0. HDMI 1.4 ist auf 120 Hz und Typ-C auf 60 Hz begrenzt.

Wie reinige ich den Bildschirm?

Ziehen Sie zuerst den Netzstecker des Monitors. Verwenden Sie ein weiches, sauberes Tuch, das leicht mit Wasser oder Bildschirmreiniger angefeuchtet ist. Verwenden Sie niemals Verdünner, Benzol, Ammoniak oder Scheuermittel.

Was tun, wenn der Bildschirm kein Signal anzeigt?

Überprüfen Sie, ob der Monitor eingeschaltet ist (blaue LED leuchtet dauerhaft). Wenn die LED blinkt, wird kein Videosignal erkannt. Stellen Sie sicher, dass der Computer eingeschaltet ist, das Videokabel richtig angeschlossen ist und die richtige Eingangsquelle im OSD-Menü ausgewählt ist (Eingangsquelle).

Wie montiere ich den Monitor an einem VESA-Arm?

Entfernen Sie die 4 Schrauben an der Rückseite. Schrauben Sie die mitgelieferten Sechskantbolzen in die VESA-Löcher (75x75 mm). Befestigen Sie die Wandhalterung oder den VESA-Arm (nicht im Lieferumfang) an den Bolzen. Drücken Sie nicht auf den Bildschirm, um Beschädigungen zu vermeiden.

Wie ändere ich die OSD-Sprache?

Gehen Sie im OSD-Menü zu OSD und dann zu Sprache. Wählen Sie Deutsch aus den verfügbaren Optionen (Español, Français, Deutsch).

Wie aktiviere ich die Low-Blue-Light-Funktion?

Gehen Sie im OSD-Menü zu Bildmodus oder Farbtemperatur. Passen Sie den Parameter Low Blue Light von 0 bis 100 an, um das schädliche blaue Licht zu reduzieren.

Welche Auflösungen werden über Typ-C unterstützt?

Der Typ-C-Anschluss unterstützt eine maximale Auflösung von 1920x1080 bei 60 Hz. Darüber hinaus kann dieser Anschluss ein angeschlossenes Gerät aufladen, wenn die Funktion Typ-C Power Delivery im OSD-Menü aktiviert ist.

BEDIENUNGSANLEITUNG M25FHD144 LC-Power

1. Sicherheitsmaßnahmen
2. Wartung
3. Lieferumfang
4. Produktübersicht
5. Ständer montieren
6. Kabelverwaltung
7. Wandmontage
8. Indikatorleuchte
9. OSD
10. Europäische Energieeffizienz
11. Port-Auswahl
12. Type-C-Funktion
13. RGB-Bereiche und Gameplus-Wechsel
14. Bild-im-Bild
15. Bild-neben-Bild
16. Technische Daten

1. SICHERHEITSMASSNAHMEN

Benutzen Sie den Monitor nicht in feuchter Umgebung, lassen Sie das Gerät nicht mit Regen und anderen Flüssigkeiten in Kontakt kommen.

Öffnen Sie nicht das Monitorgehäuse! Es besteht akute Stromschlaggefahr durch Hochspannung im Inneren!

Betrieb:

• Halten Sie den Monitor von direkter Sonneneinstrahlung und anderen Wärmequellen (z. B. Heizungen) fern.
• Halten Sie jegliche Flüssigkeiten vom Monitor fern.
• Achten Sie darauf, dass nichts in die Belüftungsöffnungen fallen kann.
• Blockieren Sie die Belüftungsöffnungen nicht; andernfalls kann es zu Überhitzung kommen.
• Schlagen Sie nicht gegen den Monitor, lassen Sie das Gerät nicht fallen.

2. WARTUNG

ACHTUNG: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Monitor reinigen.

• Zum Reinigen des Bildschirms benutzen Sie ein weiches Tuch, das Sie leicht (!) mit destilliertem Wasser angefeuchtet haben.
• Verwenden Sie am besten spezielle Reinigungstücher für Bildschirme.
• Benutzen Sie keinesfalls Benzin, Verdünnung, sehr saure oder alkalische Mittel, Scheuermittel oder Druckluft!
• Ungeeignete Reinigungsmittel können den Monitor beschädigen und unschöne Schlieren auf dem Bildschirm und dem Gehäuse hinterlassen.
• Ziehen Sie den Netzstecker, wenn Sie den Monitor längere Zeit nicht benutzen.
• Halten Sie den Monitor von sämtlichen Flüssigkeiten, Staub und Feuchtigkeit fern.
• Falls der Monitor mit Flüssigkeiten in Berührung gerät, wischen Sie ihn sofort mit einem Tuch trocken.
• Falls Flüssigkeiten in die Belüftungsöffnungen eindringen, ziehen Sie sofort den Netzstecker, benutzen den Monitor nicht mehr. Bitte wenden Sie sich an einen professionellen Servicetechniker.

Rechtliche Hinweise:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, das HDMI-Logo und „High-Definition Multimedia Interface“ sind Marken oder eingetragene Marken der HDMI Licensing Administrator LLC in den USA und anderen Ländern.

3. Lieferumfang

Monitor Schraubendreher x 1 Schrauben M4 x 9 mm x 4

(zur Wandmontage)

DP-Kabel

Netzkabel x 1 Netzteil x 1

Ständer - aufrechter Abschnitt

LCPOWER® LC-M25-FHD-144 FLACHER GAMINGMONITOR BEDIENUNGSANLEITUNG

Bedienungsanleitung

Eventuell sind zusätzliche Schrauben als Ersatz beigelegt.

4. Produktübersicht

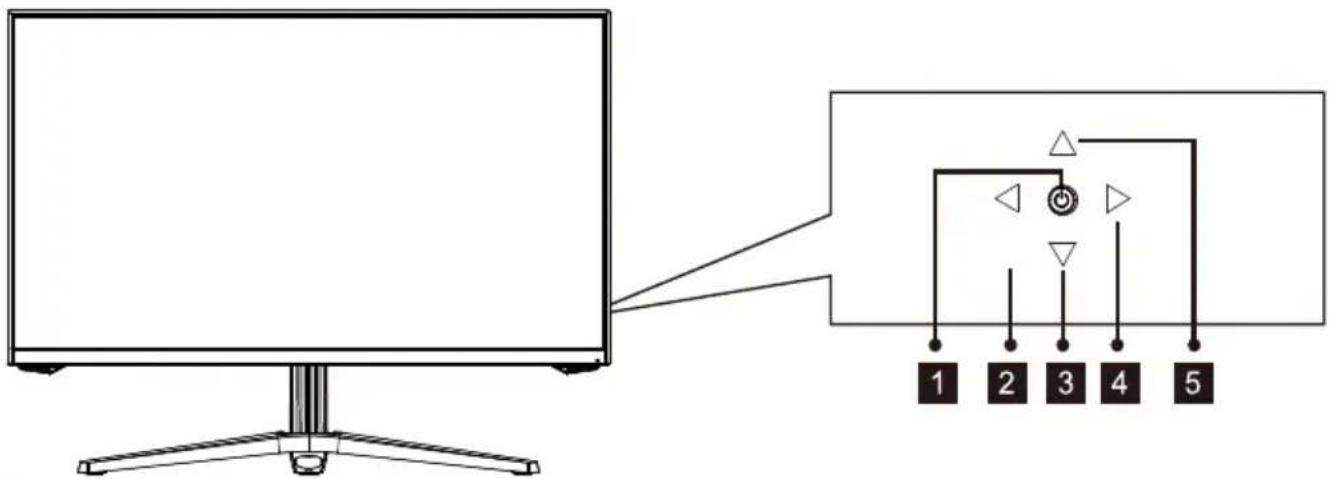

4.1 - Tasten am Monitor

1 Drücken Sie zum Ein-/Ausschalten des Displays den Kippschalter. (Drücken Sie 5 s lang für keine Ruhezeit und kurz für Ruhezeit)
2 Kippschalter links beenden/RGB-Bereiche.
(Wenn der vertikale Bildschirm am Type-C-Gerät angeschlossen ist, halten Sie den Pop-up-Port lang gedrückt, um das Pop-up-Fenster auszuwählen)
3 Kippschalter nach unten Szenenmodus-Shortcuts / Menüauswahl
4 Rippschalter rechts Hauptmenü /OK.
5 Kippschalter nach oben Anzeige GamePlus / Menüauswahl.

6 Audioausgang: Schließen Sie das Audiokabel zur Ausgabe von Audiosignalen an.
7 DP-Anschlüsse: Schließen Sie einen Stecker des DP-Kabels an den DP-Ausgang des Computers, den anderen Stecker an den DP-Port des Monitors an.
8 HDMI-Anschlüsse: Schließen Sie einen Stecker des HDMI-Kabels an den HDMI-Ausgang des Computers, den anderen Stecker an den HDMI-Port des Monitors an.
9 Type-C: Schließen Sie einen Stecker des Type-C-Kabels an den Type-C-Ausgang des Computers, den anderen Stecker an den Type-C-Port des Monitors an.
10 Netzanschluss: Hier schließen Sie das Netzkabel zur Stromversorgung des

Monitors an.

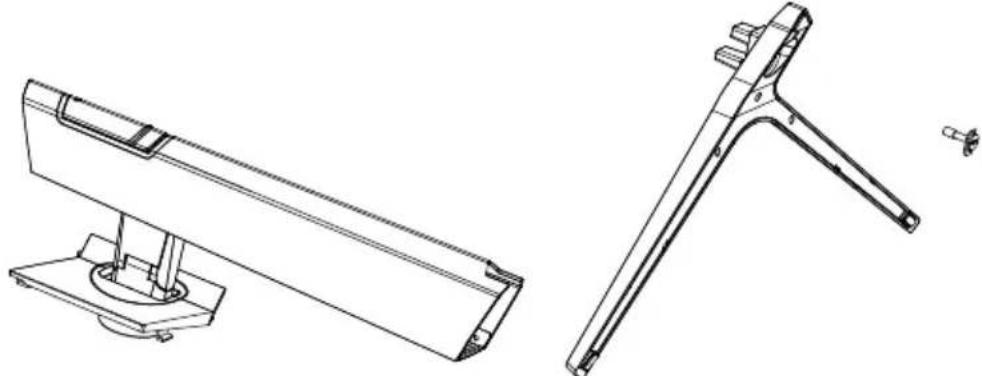

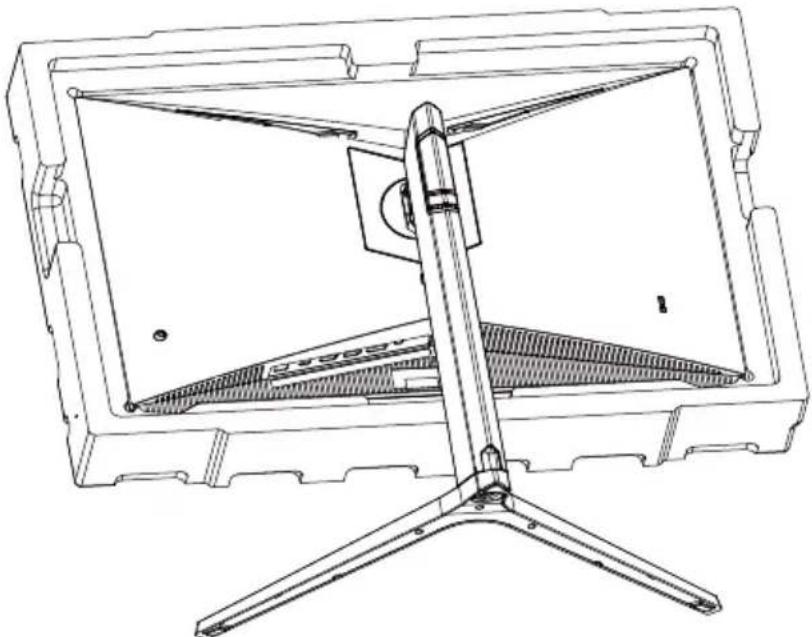

5. Ständer montieren

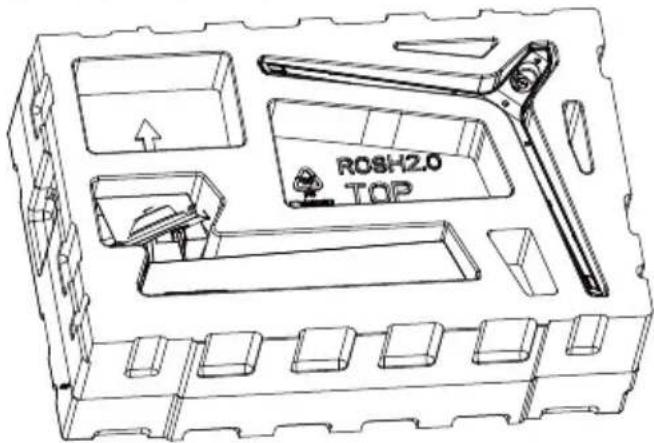

1. Nehmen Sie das gesamte Gerät (mit Styropor) heraus und stellen Sie es auf einem horizontalen Tisch ab

ROSH2.0 TOP

1. Verriegeln Sie das Gehäuse an der Halterung und schrauben Sie es von Hand an (die Schraube ist am Gehäuse angebracht)

1. Befestigen Sie das zusammengebaute Halterungsgehäuse am Gerät (oberen Teil einführen und herabdrücken). Zum Entfernen des Halterungsgehäuses die Schnellentriegelungstaste an der Rückseitenabdeckung drücken und das Halterungsgehäuse entfernen.

1. Den Ständer ergreifen und das zusammengebaute Gerät aufrecht auf den Tisch stellen.

Legen Sie den Monitor auf eine flache Unterlage, bevor Sie den Ständer abnehmen.

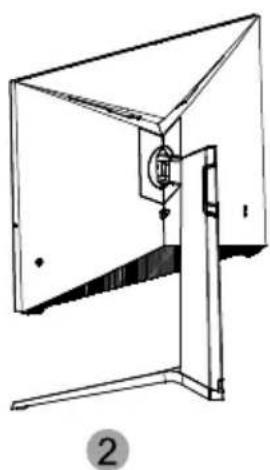

6. Kabelverwaltung

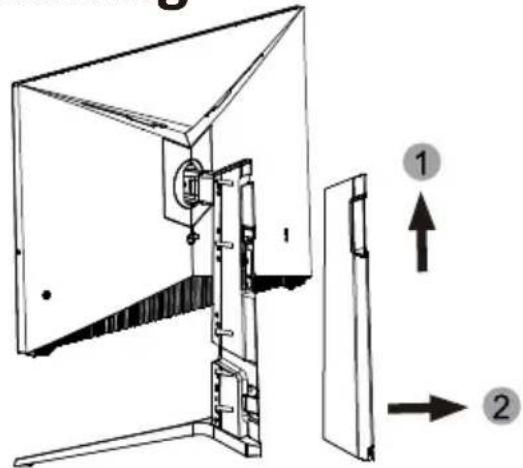

1. Entfernen Sie die Rückseitenabdeckung der Halterung (die Rückseitenabdeckung der Halterung zunächst nach oben schieben und dann zurück ziehen)

Halterungsabdeckung 1

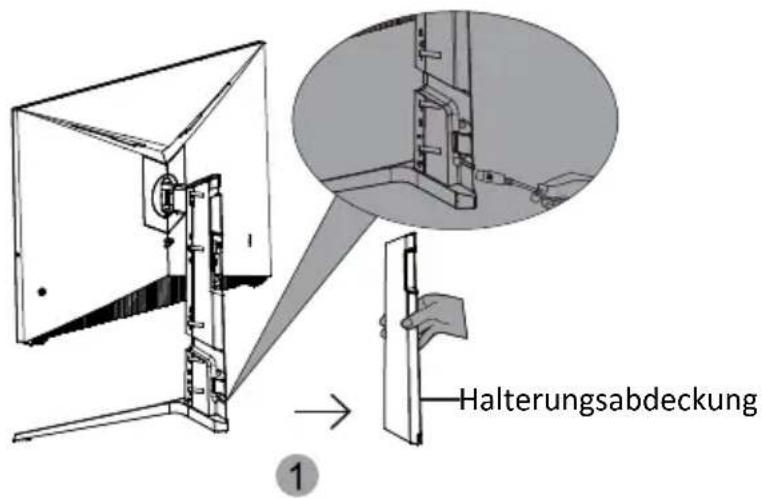

1. Schließen Sie die Stromversorgungsleitung und die Signalleitung mittels der Halterung am Monitor an. Wenn Sie mit dem Kabel fertig sind, installieren Sie die Rückseitenabdeckung der Halterung.

7. Wandmontage

Die mitgelieferten Schrauben eignen sich ausschließlich zum Fixieren des Monitors an einer VESA-Halterung mit 75 X 75 mm Schraubenabstand. VESA-Halterungen und Montagezubehör erhalten Sie separat im Fachhandel.

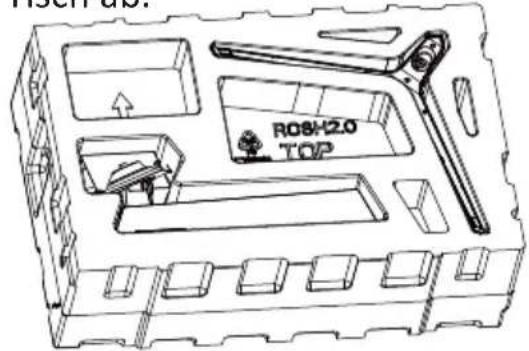

1. Nehmen Sie das gesamte Gerät (mit Styropor) heraus und stellen Sie es auf einem horizontalen Tisch ab.

ROSC42.0 TOP

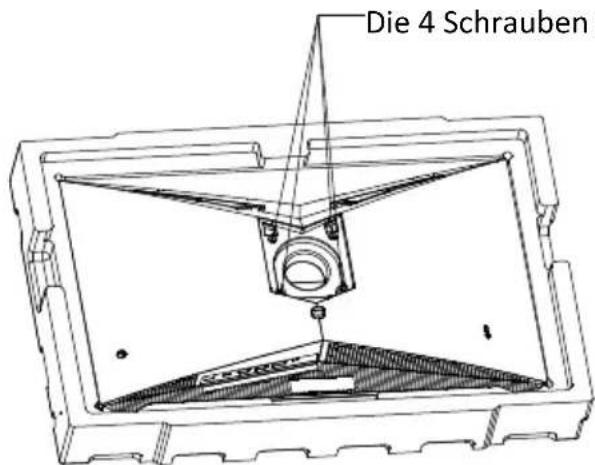

1. Die Schrauben wie in der Abbildung oben vom hinteren Gehäuse entfernen.

Die 4 Schrauben

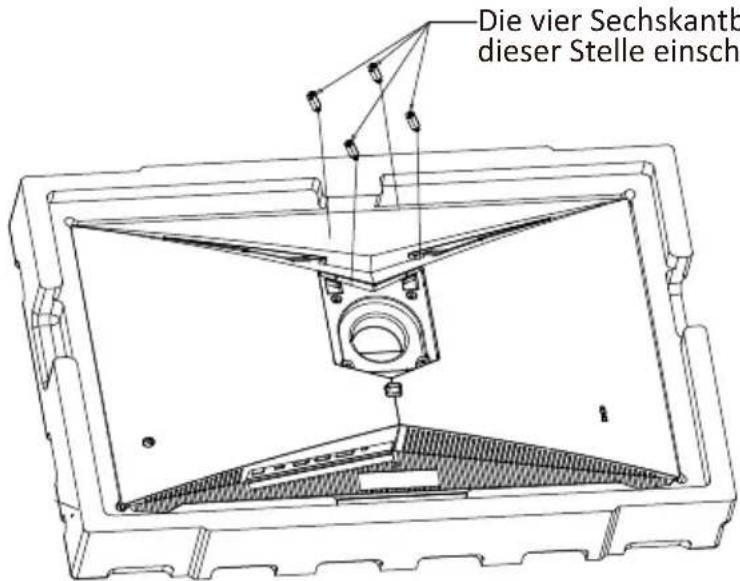

1. Die vier Sechskantbolzen im Zubehör zum Verbinden mit der Wandhalterung an dieser Stelle einschrauben (dieses Gerät besitzt keine Wandhalterung; diese ist separat zu erwerben, Standard-VESA-Loch 75 mm x 75 mm)

Die vier Sechskantb dieser Stelle einsch

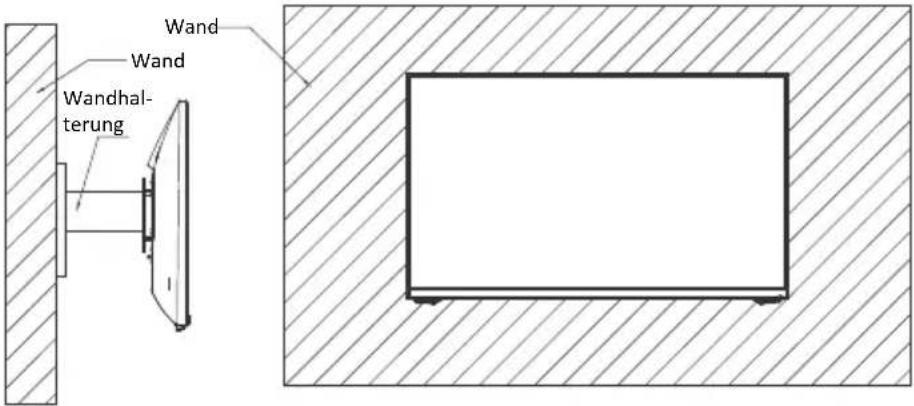

1. Das zusammengebaute Produkt lässt sich an der Wand aufhängen. Den Bildschirm nicht direkt zusammendrücken, da er sonst brechen kann.

Wand Wand Wandhal- terung

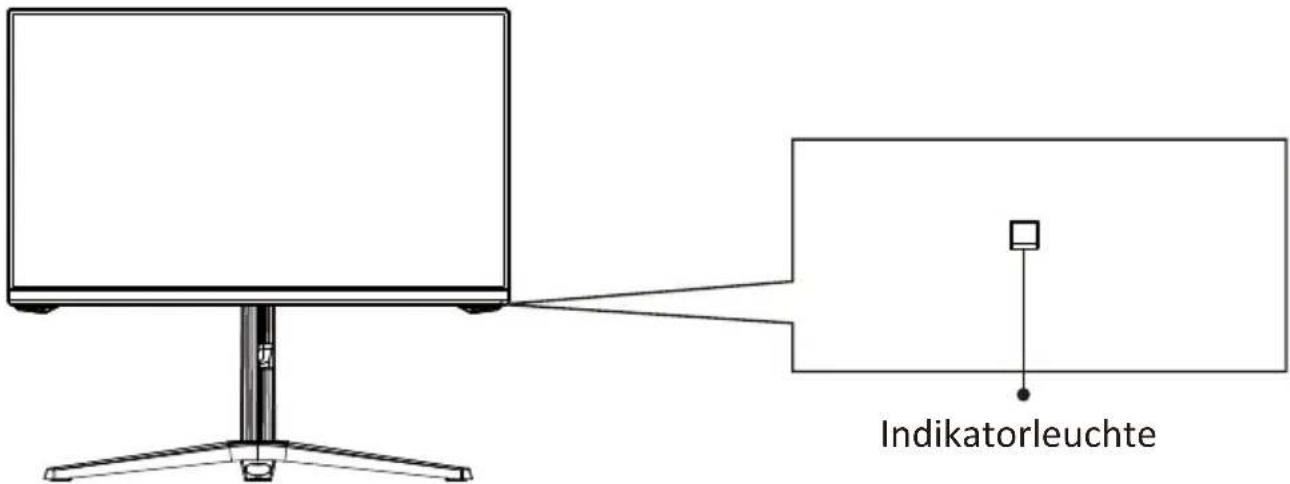

8. Indikatorleuchte

Indikatorleuchte

Ein leuchtendes blaues Licht zeigt, dass das Gerät eingeschaltet ist und der Monitor normal funktioniert. Ein blinkendes blaues Licht zeigt an, dass keine Videoquelle, kein horizontales oder vertikales Signal erkannt wurde oder die Stromversorgung nicht ausreicht. Bitte vergewissern Sie sich, dass Ihr Computer eingeschaltet ist und alle Videokabel vollständig eingesteckt und/oder angeschlossen sind.

FreeSync

Diese Funktion ist per Vorgabe abgeschaltet. Wenn Sie diese Funktion nutzen möchten, muss Ihre Hardware FreeSync-fähig sein, zusätzlich benötigen Sie ein DP-Kabel und aktuellste Grafikkartentreiber. Zum Einsatz dieser Funktion verbinden Sie Computer und Monitor über ein DP-Kabel. Nach dem Anschluss werden Sie eventuell aufgefordert, die Funktion am Computer zu aktivieren. Wenn diese Aufforderung nicht erscheint, müssen Sie die Funktion eventuell im Einstellungsmenü Ihrer Grafikkarte aktivieren. Hinweise zum Einschalten oder Aktivieren von FreeSync finden Sie in der Dokumentation Ihrer Grafikkarte.

9. OSD

Mit dem Bildschirmmenü (OSD) können Sie die Monitoreinstellungen anpassen. Das OSD-Menü erscheint, wenn Sie bei eingeschaltetem Monitor die M-Taste drücken.

Wenn Sie den Monitor zum ersten Mal benutzen, nimmt das Gerät anhand der Konfiguration Ihres Computers automatisch optimale Einstellungen vor.

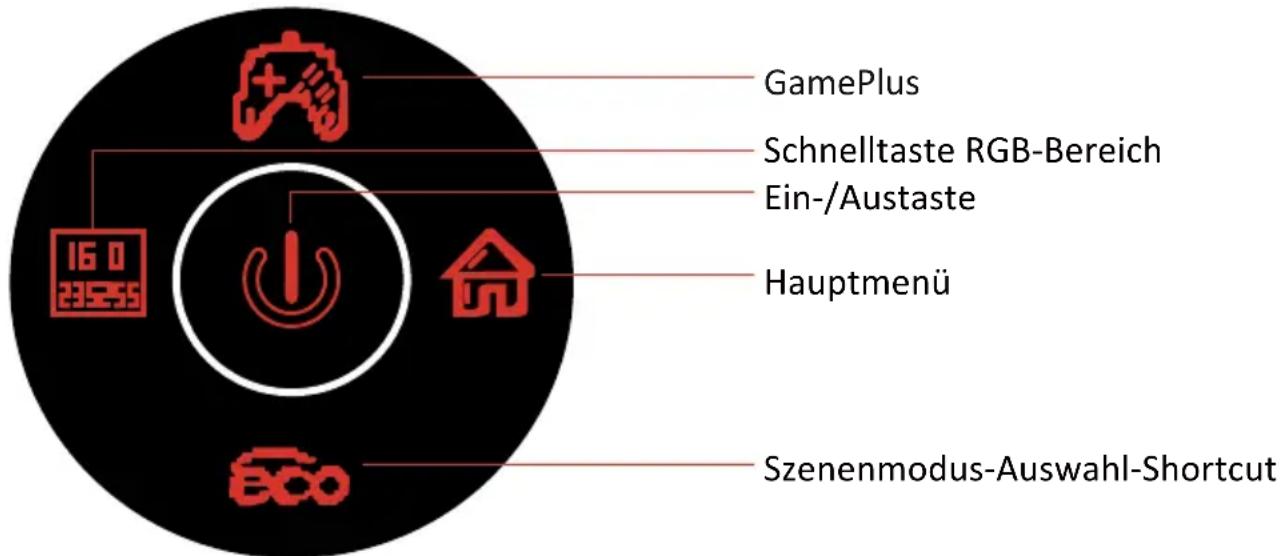

1. Der Monitor beinhaltet zwei Touch-Optionen zum Zugreifen auf allgemeine Einstellungen.

GamePlus Schnelltaste RGB-Bereich Ein-/Austaste Hauptmenü Szenenmodus-Auswahl-Shortcut

1. Drücken Sie zum Aufrufen des OSD-Bildschirms M ( ).

1. Kippschalter nach oben (✗) oder unten (✗) zum Durchlaufen der Funktionen.
2. Kippschalter nach links (ISO) zu Verlassen des aktuellen Bildschirms.

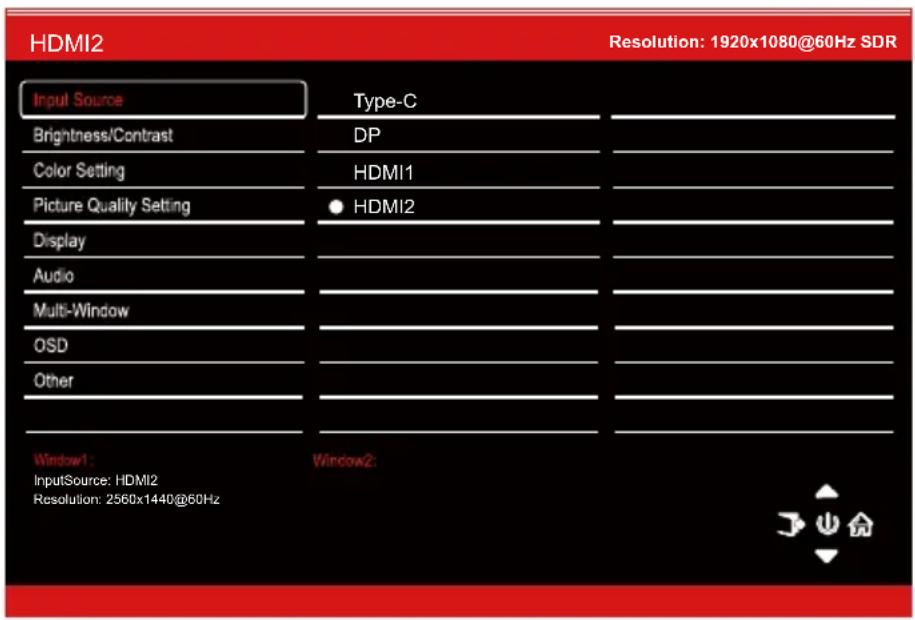

9.1 - OSD-Menüfunktionen

Hauptmenü Untermenü Optionen		Beschreibung
Eingangsquelle	Type-C – Auf Type-C-Signaleingang umschalten
	DP – Zum Umschalten zum DP-Signaleingang.
	HDMI1	-	Auf HDMI1-Signaleingang umschalten
	HDMI2	-	Auf HDMI2-Signaleingang umschalten
Helligkeit/Kontrast	Helligkeit 0 bis 100 Zum Einstellen der Helligkeit.
	Schwarzpegel 0 bis 100 Anzeige-Schwarzwert anpassen
	Kontrast 0 bis 100 Zum Einstellen des Kontrastes.
	DCR Ein Zum Einschalten der DCR-Funktion.
Farbeinstellungen	Gamma Zum Einstellen des Gammawertes.Gamma 1,8
	Bildmodus	Standard, Foto, Film, Spiel, FPS, RTS, sRGB	Visuellen Modus entsprechend der Aktivitäteinstellen
	Farbtemperatur	Warm, Kühl, Benutzer	Zur Auswahl der Farbtemperatur.
	Blaureduktion	0 bis 100	Zum Einstellen der Blaureduktion.
	Hue	0 bis 100	Zum Einstellen des Farbtons.
	Sättigung	0 bis 100	Sättigungsstufen anpassen
Bildqualitätseinstellung	Schärfe	0 bis 100	Zum Einstellen der Bildschärfe.
	Reaktionszeit	Aus, Hoch, Mittle, Niedrig	Reaktionszeit auswählen
	Rauschreduktion	Aus, Hoch, Mittel, Gering	Vermindert Bildstörungen durch Signalinterferenz.
	Dynamische Helligkeitsregelung	Ein, Aus	Verbessert die Darstellung von Graustufen.
	MPRT	Ein, Aus	Reaktionszeit bewegliches Bild
Anzeige	Bildformat	Breitbild, 4:3, 1:1, Auto	Zur Auswahl des Bildseitenverhältnisses.
	LED-Modus	Normal, Aus Flackern	Die Lampe unter dem Vorderrahmen und die Lampe an der Rückseite werden synchron angesteuert
Audio	Stummschaltung	Ein, Aus	Schaltet die Stummschaltung ein und aus.
	Lautstärke	0 – 100	Zum Anpassen der Lautstärke.
	Audioquelle	AutoSource, Type-C,DP,HDMI1, HDM2	Zur Auswahl des Audiosignals (Type-C, DP oder HDMI)
Hauptmenü Untermenü Optionen	Beschreibung
	Fenster-2-Subeingang
	Tauschen -
OSD Sprache
	OSD-Drehung	2 Fenster
	OSD-Drehung	2 Fenster
	OSD-Drehung	2 Fenster

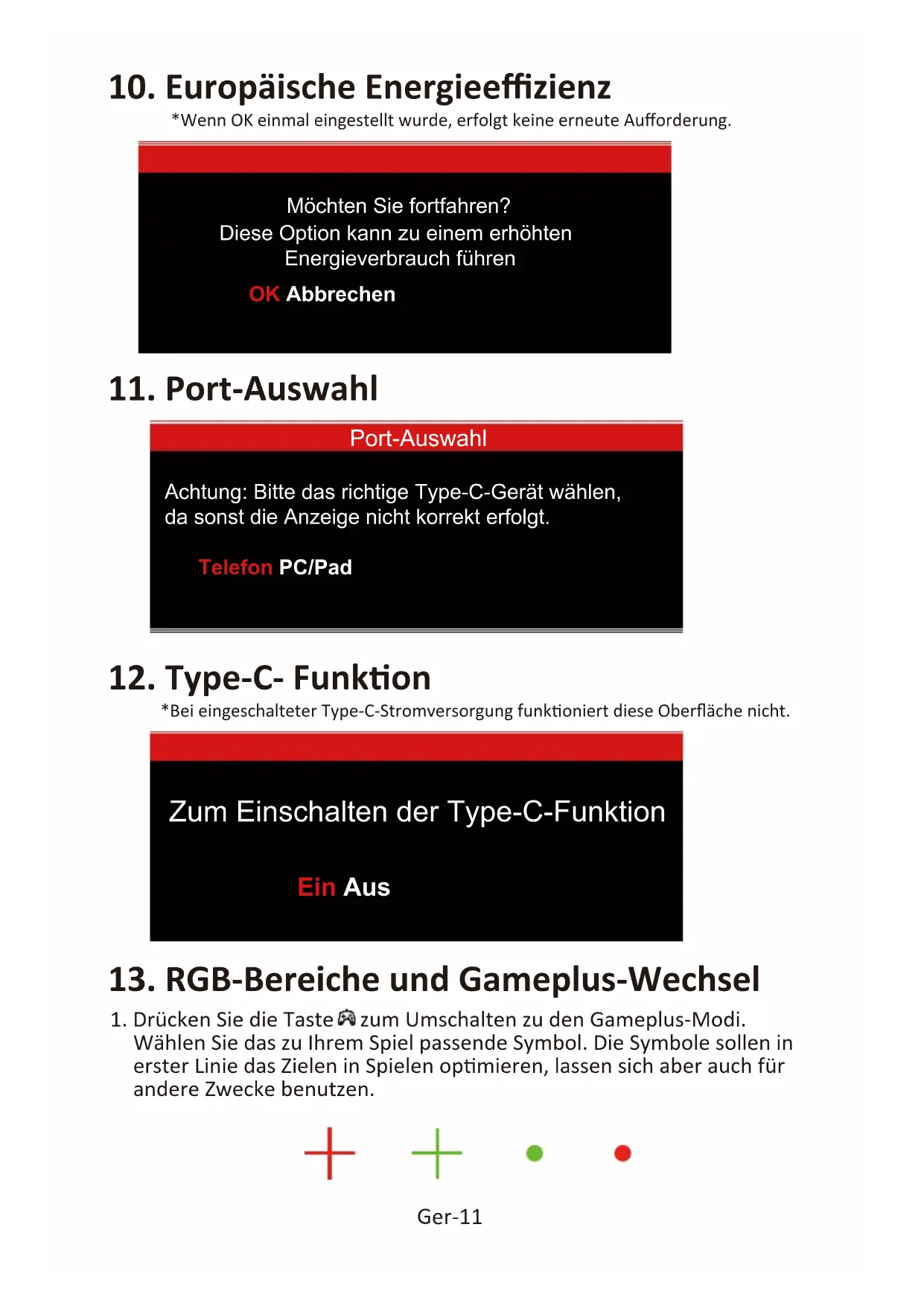

10. Europäische Energieeffizienz

*Wenn OK einmal eingestellt wurde, erfolgt keine erneute Aufforderung.

Möchten Sie fortfahren? Diese Option kann zu einem erhöhten Energieverbrauch führen OK Abbrechen

11. Port-Auswahl

Port-Auswahl

Achtung: Bitte das richtige Type-C-Gerät wählen, da sonst die Anzeige nicht korrekt erfolgt.

Telefon PC/Pad

12. Type-C- Funktion

*Bei eingeschalteter Type-C-Stromversorgung funktioniert diese Oberfläche nicht.

Zum Einschalten der Type-C-Funktion

Ein Aus

13. RGB-Bereiche und Gameplus-Wechsel

1. Drücken Sie die Taste 🔍 zum Umschalten zu den Gameplus-Modi. Wählen Sie das zu Ihrem Spiel passende Symbol. Die Symbole sollen in erster Linie das Zielen in Spielen optimieren, lassen sich aber auch für andere Zwecke benutzen.

umfassen Standard, Foto, Film, Spiel, FPS, RTS und sRGB und können zur Einstellungsoptimierung entsprechend Ihrer Aktivität genutzt werden. Der Standardmodus ist die beste Wahl für die meisten Zwecke.

Standard

14. Bild-im-Bild

Modus Sta	tbildschirmEingangsquelle	Bild-im-BildZusätzliche Eingangsquelle			Fenstertauschen	Bildmodus
		DP HDM	I Type-C
Modus 1 DP	X OO O O
Modus 2	HDMI	O O O			O	O
Modus 3	Type-C	O O O O		X

Hinweis: „O“ bedeutet, dass diese Funktion unterstützt wird; „X“ bedeutet, dass sie nicht unterstützt wird.

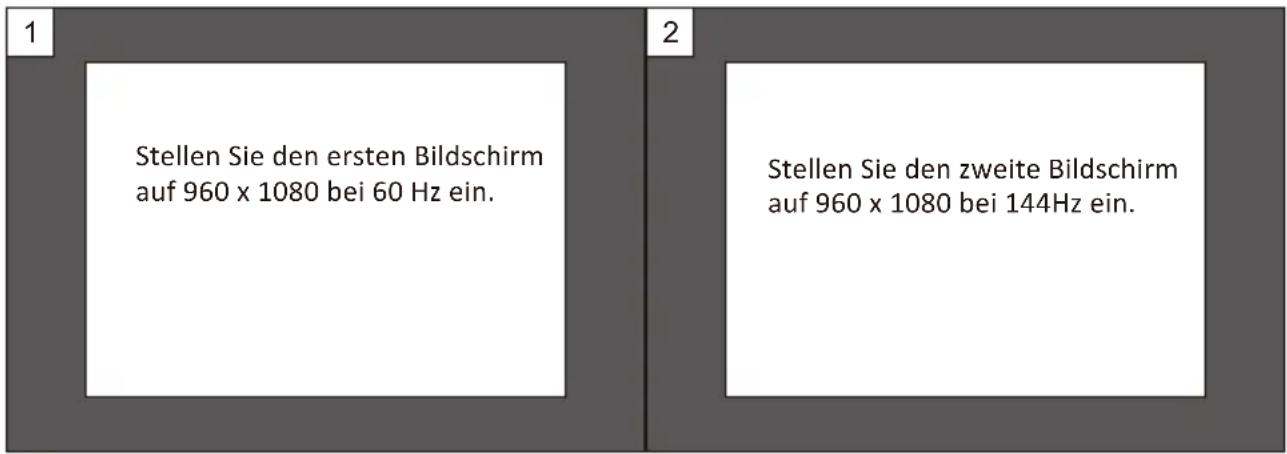

15. Bild-neben-Bild

Wenn Sie diese Funktion nutzen und ein optimales Betrachtungserlebnis erzielen wollen, sollten Sie beide Bildschirme auf dieselbe Auflösung einstellen.

1 Stellen Sie den ersten Bildschirm auf 960 x 1080 bei 60 Hz ein. 2 Stellen Sie den zweite Bildschirm auf 960 x 1080 bei 144Hz ein.

Bei dieser Auflösung sollten abgehackte Anzeige und visuelle Verformungen minimiert werden.

1. Technische Daten

Modell	LC-M25-FHD-144
Bildschirmgröße	24,5 Zoll
Bildformat	16 : 9
Beleuchtung	LED
Helligkeit	300cd/m2
Panel	AHVA(IPS)
Auflösung	DP1.2 : 1920 × 1080 bei 144HzHDMI 1.4 : 1920 × 1080 bei 120HzHDMI 2.0 : 1920 × 1080 bei 144HzType-C : 1920 × 1080 bei 60 Hz
Bildwiederholfrequenz	144 Hz
Reaktionszeit	1ms
Betrachtungswinkel	≥ 178° (H) /≥ 178° (V)
Kontrastverhältnis	1000 : 1
VESA-Montage	75 x 75mm
Farben	16,7M
AMD FreeSync	Ja
Signaleingang	DP 1.2*1, HDMI 1.4*1, HDMI2.0*1,Type-C*1,Audio-Ausgang*1
Stromeingang	19 V Gleichspannung,== 3,42 A
Audio
Lautsprecher	Nein
Audioausgang	Ja
Zubehör
Netzkabel	Ja
Weitere Funktionen
Blaureduktion	Ja
Abmessungen
Abmessungen (mit Ständer)	556,4 x 524,2 x 237,6mm
Abmessungen (ohne Ständer)	556,4 x 338,7 x 71,8mm
Nettogewicht	5,06 kg
Bruttogewicht	7,2 kg
