M25FHD144 - Moniteur LC-Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD 24,5 pouces
Taille d'écran	24,5 pouces (62,23 cm)
Résolution native	1920 x 1080 pixels
Taux de rafraîchissement	144 Hz (DP / HDMI 2.0)
Temps de réponse	1 ms (MPRT)
Technologie de la dalle	AHVA (IPS)
Luminosité	300 cd/m²
Taux de contraste	1000:1
Angles de vision	178° / 178°
Connectivité	DP 1.2, HDMI 1.4, HDMI 2.0, Type-C, sortie audio
Fonctions spéciales	AMD FreeSync, faible lumière bleue, modes GamePlus, PIP/PBP
Alimentation	Adaptateur secteur 19 V - 3,42 A
Dimensions (avec socle)	556,4 x 524,2 x 237,6 mm
Poids net	5,06 kg
Montage mural	VESA 75 x 75 mm (vis incluses, support non inclus)
Contenu de la boîte	Moniteur, adaptateur secteur, câble DP, câble d'alimentation, tournevis, boulons M4
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux légèrement humide. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, éviter les sources de chaleur.

FOIRE AUX QUESTIONS - M25FHD144 LC-Power

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton M pour ouvrir le menu OSD. Naviguez vers Luminosité / Contraste et ajustez les valeurs de 0 à 100 avec les bascules. Validez avec le bouton droit.

Comment activer le mode FreeSync ?

Assurez-vous d'utiliser un câble DP et une carte graphique compatible. Dans le menu OSD, allez dans Autre puis activez Adaptive Sync. Activez également FreeSync dans les paramètres de votre carte graphique.

Comment utiliser le mode PIP/PBP ?

Dans le menu OSD, sélectionnez Fenêtres multiples. Choisissez Mode PIP ou PBP. Pour PIP, réglez la taille et la position. Pour PBP, réglez la résolution des sources à 960x1080 pour une qualité optimale.

Quels câbles utiliser pour obtenir 144 Hz ?

Pour une résolution 1920x1080 à 144 Hz, utilisez un câble DP (DisplayPort) ou HDMI 2.0. Le HDMI 1.4 est limité à 120 Hz et le Type-C à 60 Hz.

Comment nettoyer l'écran ?

Débranchez d'abord le moniteur. Utilisez un chiffon doux et propre légèrement humidifié avec de l'eau ou un nettoyant pour écran. N'utilisez jamais de diluant, benzène, ammoniaque ou nettoyant abrasif.

Que faire si l'écran n'affiche aucun signal ?

Vérifiez que le moniteur est allumé (voyant bleu fixe). Si le voyant clignote, cela signifie qu'aucune source vidéo n'est détectée. Assurez-vous que l'ordinateur est allumé, que le câble vidéo est correctement branché et que la bonne source d'entrée est sélectionnée dans le menu OSD (Source d'entrée).

Comment monter le moniteur sur un bras VESA ?

Retirez les 4 vis du boîtier arrière. Vissez les goujons hexagonaux fournis dans les trous VESA (75x75 mm). Fixez le support mural ou le bras VESA (non inclus) sur les goujons. Ne pincez pas l'écran pour éviter de le briser.

Comment changer la langue de l'OSD ?

Dans le menu OSD, allez dans OSD puis Langue. Sélectionnez le français parmi les options disponibles (Español, Français, Deutsch).

Comment activer la fonction faible lumière bleue ?

Dans le menu OSD, allez dans Mode Image ou Température de couleur. Ajustez le paramètre Faible lumière bleue de 0 à 100 pour réduire la lumière bleue nocive.

Quelles sont les résolutions supportées via Type-C ?

Le port Type-C supporte une résolution maximale de 1920x1080 à 60 Hz. De plus, ce port peut servir à recharger un appareil connecté si la fonction Type-C Power Delivery est activée dans le menu OSD.

MODE D'EMPLOI M25FHD144 LC-Power

1. Précautions relatives à la sécurité
2. Maintenance
3. Contenu de la boîte
4. Vue d'ensemble du produit
5. Installation du socle
6. Gestion des câbles
7. Montage mural
8. Témoin lumineux
9. OSD
10. Efficacité énergétique européenne
11. Sélection du port
12. Fonction Type-C
13. Gammes RGB et commutation Gameplus
14. Image dans l'image (PIP)
15. Image par image (PBP)
16. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides. Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• Si du liquide rejaillit sur les ouvertures de ventilation, cessez d'utiliser le moniteur. Veuillez contacter un technicien professionnel.

Rappel légal :

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux États-Unis et dans d'autres pays.

3. Contenu de la boîte

Moniteur Tournevis x 1 Boulons à visser M4 * 9 mm x 4

(Pour montage mural)

Câble DP

Câble d'alimentation x 1 Adaptateur secteur x 1

Des vis supplémentaires peuvent être incluses en secours.

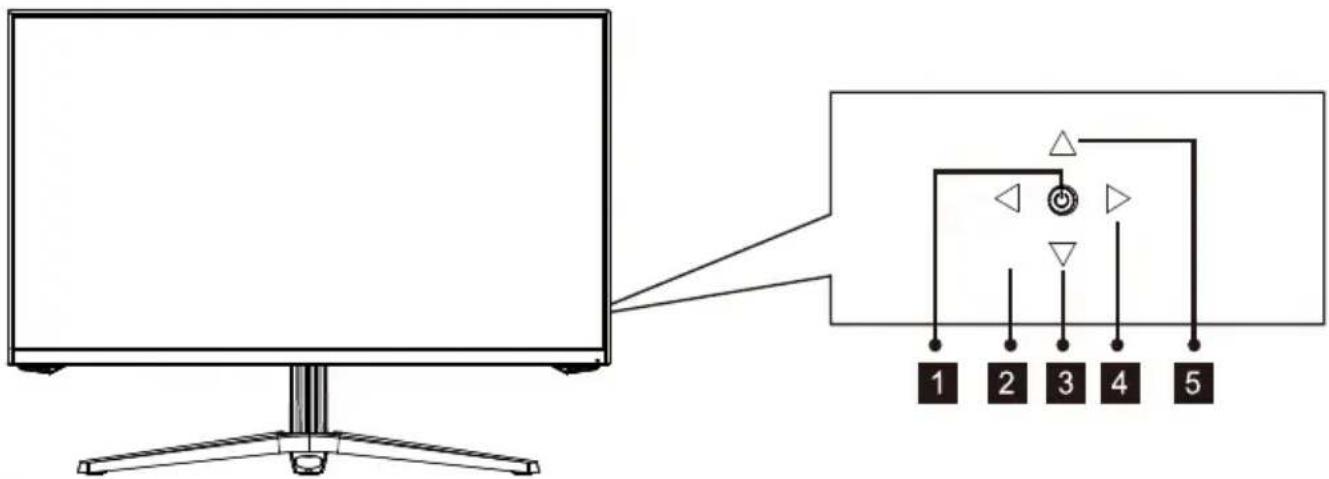

4.1 - Boutons du moniteur

1 Appuyez sur la bascule pour activer ou éteindre l'écran. (Appuyez sur 5S pour le délai avant-veille et appuyez brièvement pour le temps de veille) 2 Bascule vers la gauche Quitter / Plages RVB. (Lorsque l'écran vertical est connecté au périphérique de type C, appuyez longuement sur le port pop-up pour sélectionner la fenêtre pop-up) 3 Bascule vers le bas Raccourcis du mode Scène / Sélection menu. 4 Bascule vers la droite : Menu principal /OK. 5 Bascule vers le haut Afficher GamePlus / Sélection menu.

4.2 - Ports du moniteur

DP (DP)AUDIO HDMI1 HDMI2 Type-C DC 6 7 10

6 Sortie audio : Insérez le câble audio pour obtenir des signaux audio de sortie. 7 Connecteurs DP : Insérez une extrémité du câble DP dans la sortie DP de l'ordinateur puis branchez l'autre extrémité du câble dans le port DP du moniteur. 8 Connecteurs HDMI : Insérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur puis branchez l'autre extrémité du câble dans le port HMDI du moniteur. 9 Type-c : Insérer une extrémité du câble Type-C dans la sortie Type-C de l'ordinateur puis branchez l'autre extrémité du câble dans le port Type-C du moniteur. 10 Connecteur d'alimentation : insérez le câble d'alimentation pour alimenter le moniteur.

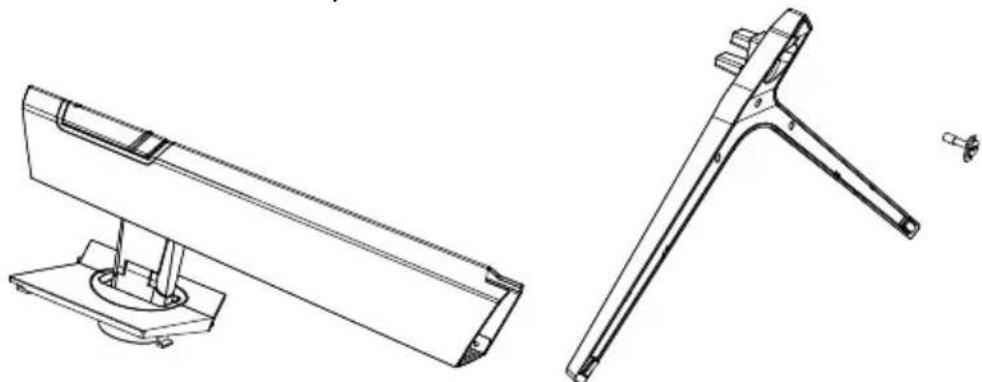

5. Installation du socle

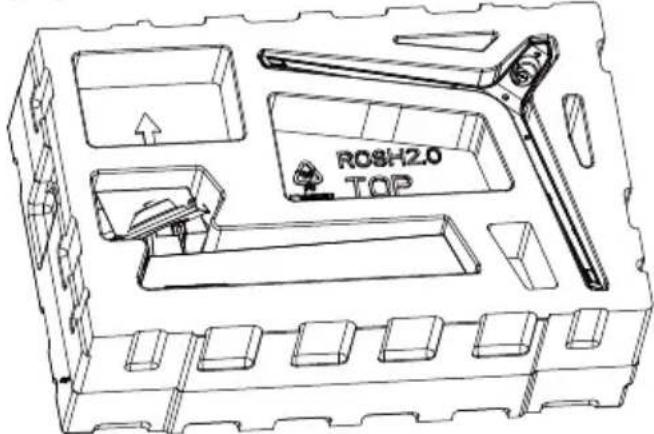

1. Sortez l'ensemble de la machine (avec le polystyrène) et placez-la sur la table horizontale

ROSH2.0 TOP

1. Verrouillez le châssis sur le support et vissez-le à la main (la vis est fixée au châssis)

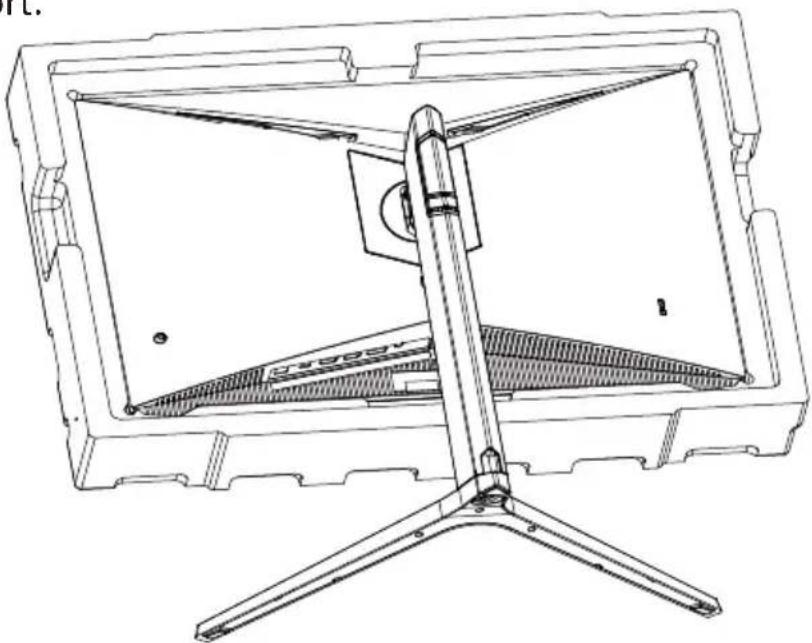

1. bouclez le châssis sur le support assemblé sur l'ensemble de la machine (insérez la partie supérieure et enfoncez). Si vous voulez retirer le châssis support, appuyez sur le bouton à clic rapide sur le capot arrière afin de retirer le châssis support.

1. Prenez le support et redressez la machine assemblée sur la table.

Assurez-vous que le moniteur est posé sur une surface plane avant de retirer le socle.

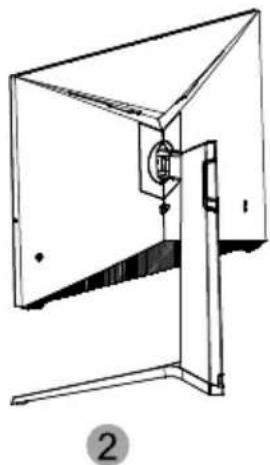

6. Gestion des câbles

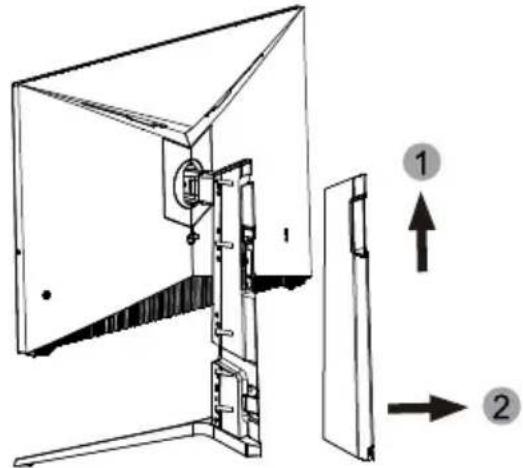

1. Retirez le capot arrière du support (enfoncez d'abord le capot arrière du support, puis tirez-le vers l'arrière)

Capot de support 1

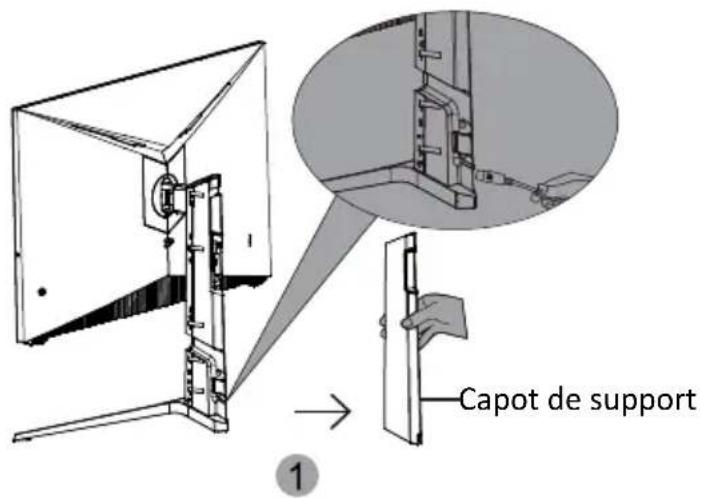

1. Raccordez la ligne d'alimentation et la ligne de signal au moniteur via le support. Une fois le câble terminé, installez le capot arrière du support.

7. Montage mural

Ce moniteur comprend uniquement les vis qui peuvent être nécessaires lors de la fixation de celui-ci à un support de type VESA 75*75 mm. Aucun support ou accessoire de fixation VESA n'est inclus.

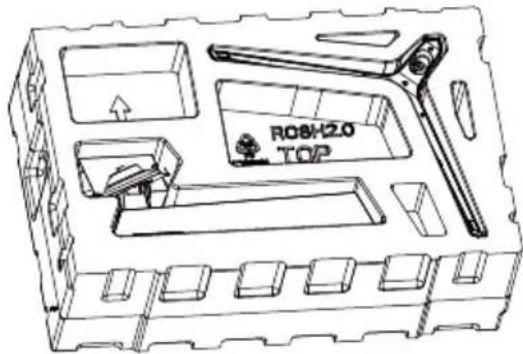

1. Sortez l'ensemble de la machine (avec le polystyrène) et placez-la sur la table horizontale.

ROSH2.0 TOP

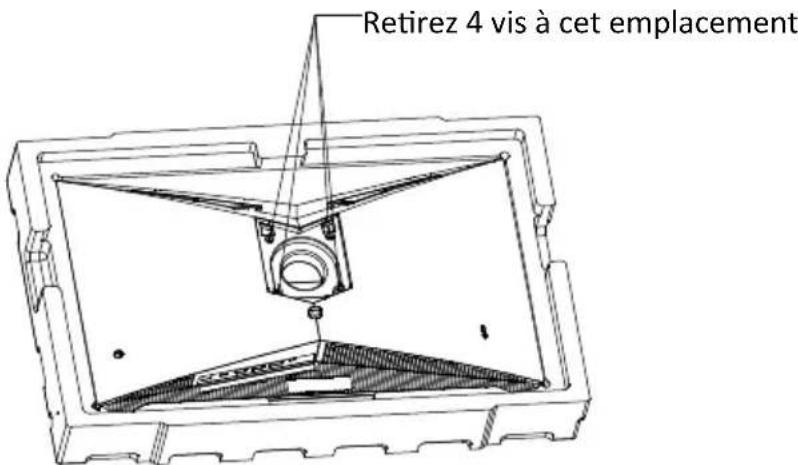

1. Ainsi qu'indiqué sur la figure ci-dessus, retirez les vis du boîtier arrière.

Retirez 4 vis à cet emplacement

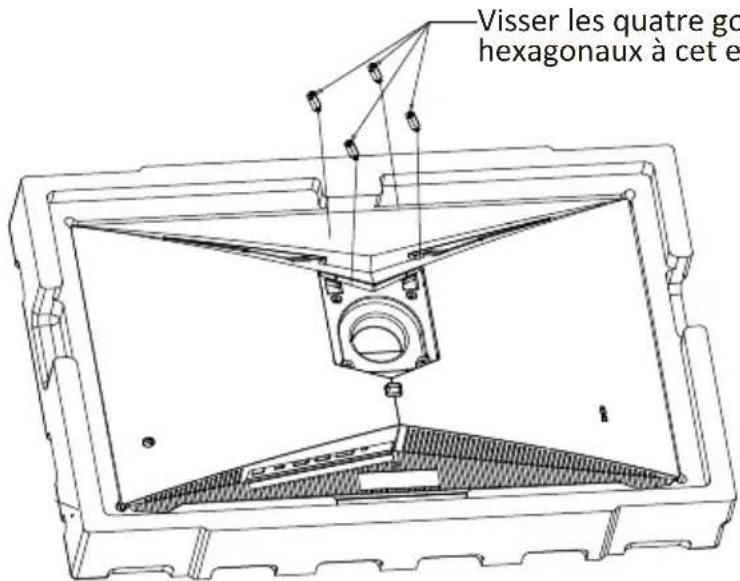

1. Vissez les quatre goujons hexagonaux de l'accessoire à cet emplacement pour le raccordement au support mural (cette machine n'a pas de support mural, il doit être acheté séparément, orifices VESA standard, 75*75mm)

Visser les quatre go hexagonaux à cet e

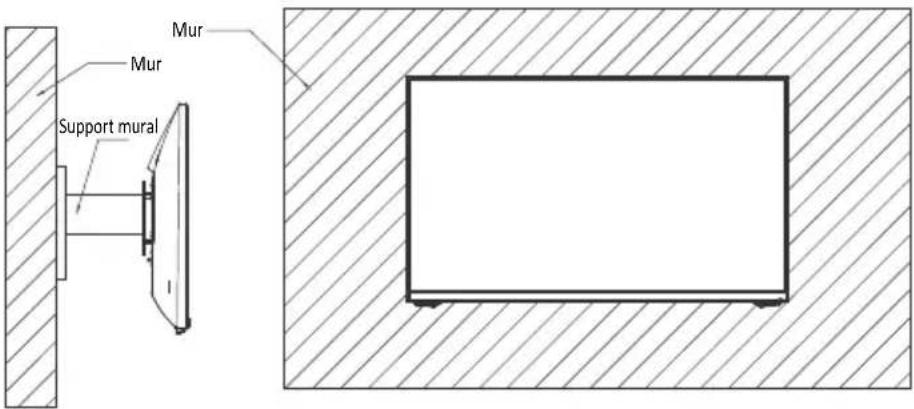

1. Le produit assemblé peut être accroché au mur. Veuillez ne pas pincer l'écran directement afin d'éviter de le briser.

Une lumière bleue constante indique que l'alimentation est activée et que le moniteur fonctionne normalement. Une lumière bleue clignotante indique qu'il n'y a pas de source vidéo, et qu'aucun signal horizontal ou vertical n'a été détecté ou bien que le courant est faible. Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles vidéo sont correctement insérés et/ou branchés.

La fonction elle-même est désactivée par défaut. Pour utiliser cette fonction, veuillez noter que vous devez disposer d'un matériel avec capacité FreeSync, d'un câble DP et des derniers pilotes graphiques. Pour utiliser cette fonction, connectez votre ordinateur et votre moniteur avec un câble DP. Une fois le raccordement effectué, vous devriez recevoir une invite pour activer la fonction sur votre ordinateur. Si vous ne recevez pas l'invite, vous devrez peut-être activer la fonction dans le menu de votre carte graphique. Voir les instructions fournies par le fabricant de votre carte graphique pour savoir comment activer FreeSync.

9. OSD

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

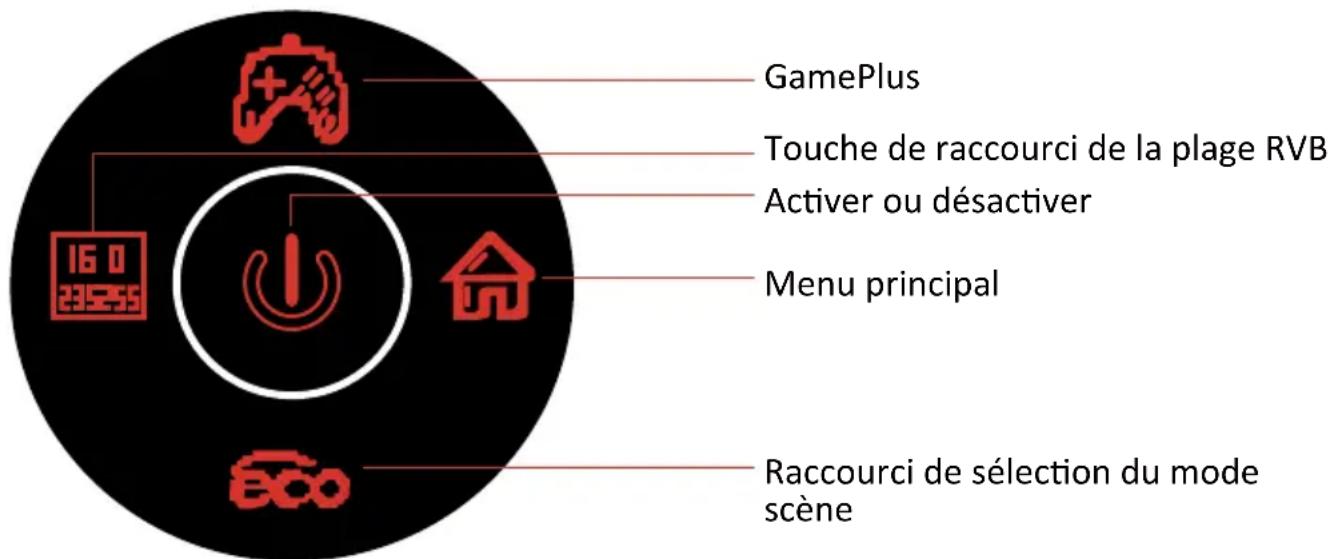

1. Le moniteur inclut des options One touch pour accéder aux paramètres courants.

GamePlus Touche de raccourci de la plage RVB Activer ou désactiver Menu principal Raccourci de sélection du mode scene

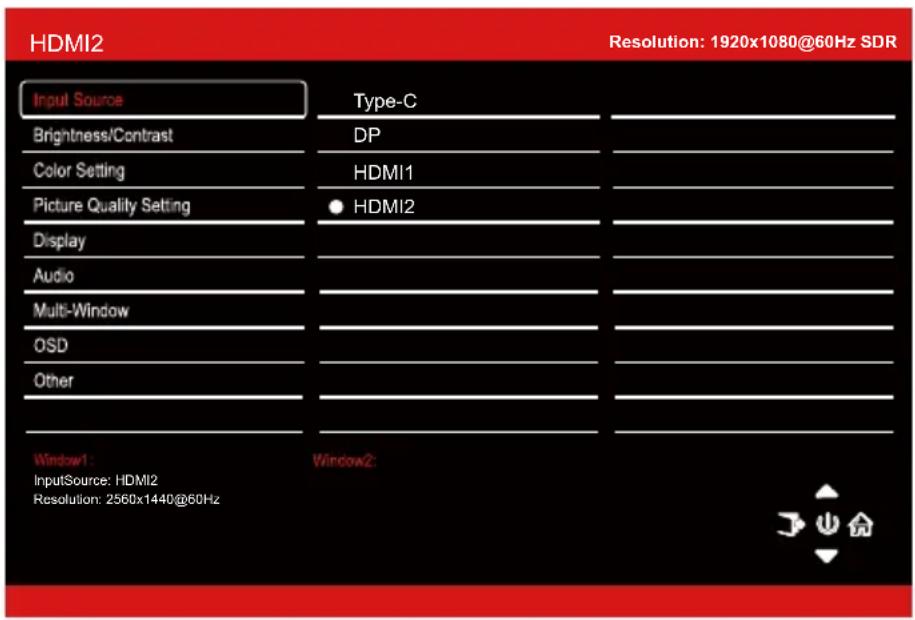

1. Appuyez sur M (menu) pour entrer dans l'écran OSD.

1. Bascule vers le haut (↑) ou vers le bas (↓) pour parcourir les fonctions.
2. Bascule vers la gauche (160) pour quitter l'écran actuel.

9.1 - Fonctions du menu OSD

Menu principal	Sous-menu Options	Description
Source d'entrée	Type-C AUCUN Passer sur l'entrée de signal Type-C
	DP AUCUN Basculer vers l'entrée de signal DP
	HDMI1	AUCUN	Passer sur l'entrée de signal HDMI1
	HDMI2	AUCUN	Passer sur l'entrée de signal HDMI2
Luminosité / Contraste	Luminosité De 0 à 100 Régler la luminosité de l'écran
	Niveaux de noir De 0 à 100 Ajuster les niveaux de noir de l'affichage
	Contraste De 0 à 100 Régler le contraste de l'écran
	DCR Activé Activer la fonction DCR
	Mode Image Standard, Photo, Film, Jeu FPS, RTS, sRVB		Régler le mode visuel en fonction de l'activité
	Température de couleur	Chaud, Froid, Personnalisé	Sélectionner une température de couleur
	Faible lumière bleue	De 0 à 100	Régler le niveau de filtrage de la lumière bleue
	Teinte	De 0 à 100 Ajuster les niveaux de teinte
	Saturation	De 0 à 100 Ajuster les niveaux de saturation
Réglage de la qualité d'image	Netteté	De 0 à 100 Régler la netteté de l'affichage
	Temps de réponse	Désactivé, Haut, Moyen, Faible	Sélection du temps de réponse
	Bruit Réduction	Désactivé, Haut, Moyen, Faible	Réduire l'interférence du bruit de l'image provoqué par l'interférence de source du signal
	Contrôle lumineux dynamique	Activé, Désactivé	Compenser l'affichage de l'échelle de gris et renforcer l'expression de l'échelle de gris
	MPRT Activé, Désactivé Temps de réponse d'image mobile
Affichage	Proportions	Écran large, 4:3, 1: 1, Auto	Sélectionner les proportions de l'écran
	ModeLed	Normal, Désactivé, Fréquence	L'éclairage sous le cadre avant et l'éclairage à l'arrière sont contrôlées de façon synchrone
Audio	Silencieux	Activé, Désactivé	Activer / désactiver le mode silencieux
	Volume	0-100	Régler le volume audio
	Source Audio	AutoSource, Type-C, DP, HDMI1, HDMI2	Sélectionner l'entrée du signal audio via Type-C ou DP ou HDMI
Fenêtres multiples	Fenêtres multiples	Activé, Désactivé, Mode PIP, Téléphone PBP, PBP 2Win	Sélectionnez les modes PIP/PBP en fonction du nombre de signaux d'entrée, etc. (mode PBP défini spécialement pour les téléphones portables)
	Entrée Sub Win2	Type-C ,DP, HDMI1, HDMI2	Sélectionner selon le signal d'entrée pour le mode PIP / PBP (lorsque le téléphone PBP est sélectionné, le signal de la deuxième fenêtre ne peut pas être sélectionné)
	Taille PIP Petit, Moyen, Grand		Ajuster la taille de la fenêtre d'affichage PIP
	Position PIP Haut droit, Haut gauche, Bas droite, Bas gauche		Réglez la position de la fenêtre PIP
	Échanger AUCUN		Permuter entre les sources de signal des deux chaînes des 2 seules fonctions d'écran PIB/PBP (le mode téléphone PBP ne peut pas être inter-changé)
OSD Langue		Español, Français, Deutsch	Régler la langue de l'OSD
	Position H OSD 0-100 Régler la position horizontale de l'OSD
	Position V OSD 0-100 Régler la position verticale de l'OSD
	OSD Transparence	0-100 Régler la transparence globale de l'OSD
	Délai OSD	5-100 Régler la durée pendant laquelle l'OSD reste ouvert en l'absence d'activité
	Rotation OSD	Normal, 90, 180, 270	Lorsque l'utilisateur inverse l'écran, cette fonction peut également inverser l'OSD pour offrir l'angle de vision optimal. (ne peut pas pivoter en mode portrait)
Autre	Version DP DP 1,4
	Adaptive Sync (Synchronisation adaptative)	Activé, Désactivé Activé/désactiver la fonction FreeSync
	Induction de gravité	Activé, Désactivé	Activer / désactiver l'induction de gravité
	Activez la fonction Type-C	Activé, Désactivé	Activer / désactiver la fonction d'activation Type C
	Réinitialiser Aucun		Réinitialiser les configuration du moniteur

* Paramètres pour la première utilisation des instructions du capteur de gravité : Ouvrez les paramètres avancés d'affichage, sélectionnez une synchronisation pour 1080 x 1920.

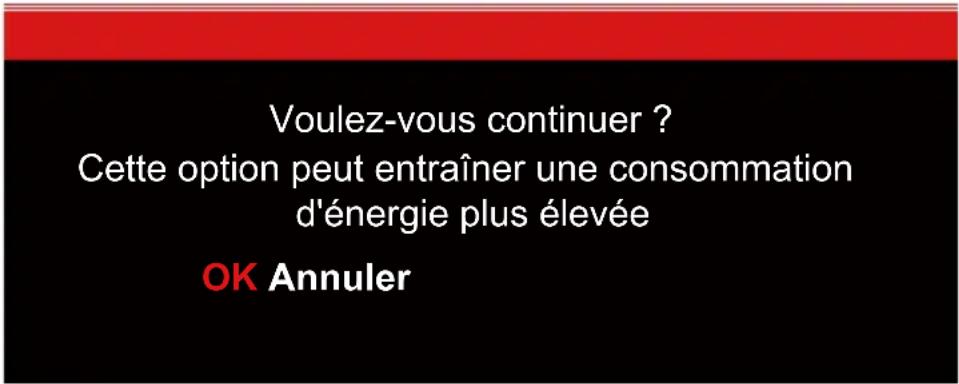

10. Efficacité énergétique européenne

* Après avoir réglé OK pour la première fois, ce n'est plus demandé ultérieurement.

Voulez-vous continuer ? Cette option peut entraîner une consommation d'énergie plus élevée OK Annuler

11. Sélection du port

Sélection du port Attention : Veuillez sélectionner le bon périphérique Type C sinon il ne peut pas s'afficher correctement. Téléphone PC / Pad

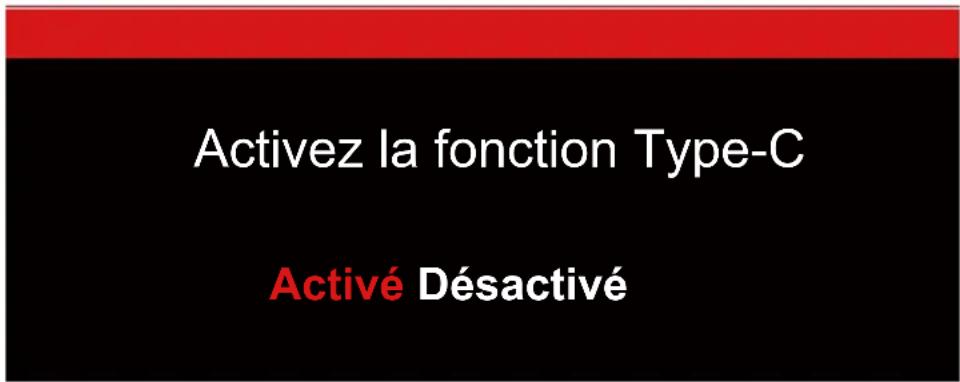

12. Fonction type-c

* Si l'alimentation Type-C n'est pas activée, cette interface ne fonctionne pas.

Activez la fonction Type-C Activé Désactivé

13. Gammes RGB et commutation gameplus

1. Appuyez sur le bouton ( 🔍 ) pour commuter entre les modes GamePlus. Selon les besoins de votre jeu, choisissez l'icône de jeu correspondante. Ces icônes de jeu sont principalement conçues pour optimiser votre objectif pendant les jeux de tir, bien qu'elles puissent être utilisées pour d'autres scénarios.

1. Appuyez sur le bouton (eco) pour changer de mode ECO. Ces modes incluent les modes Standard, Photo, Film, Jeu, FPS RTS et sRGB et peuvent être utilisés pour optimiser les paramètres en fonction de votre activité. Le mode standard convient à la plupart des activités.

14. Image dans l'image (PIP)

Mode Écran d'accueilSource d'entrée	Image dans l'image (PIP)Source d'entrée supplémentaire			Fenêtre d'interchange	Mode Image
	DP HDMI Type-C
Mode 1 DP X OO O O
Mode 2 HDMI	O O O			O	O
Mode 3 Type-C	O O O O	X

Remarque : « O » signifie que cette fonction est prise en charge tandis que « X » signifie qu'elle n'est pas prise en charge

15. Image par image (PBP)

Lorsque vous utilisez cette fonctionnalité et afin d'obtenir une expérience de visualisation optimale, il est recommandé de paramétrer les deux panneaux avec la même résolution.

Il est recommandé de paramétrer le second panneau sur une résolution de 960×1080p @ 60Hz.

Il est recommandé de paramétrer le second panneau sur une résolution de 960*1080p @ 144Hz.

Sous cette résolution, le déchirement et la déformation visuelle devraient être minimisés.

1. Spécifications techniques

Modèle	LC-M25-FHD-144
Taille d'écran	24,5 pouces
Proportions	16 : 9
Rétroéclairage	LED
Luminosité	300 cd/m2
Panneau	AHVA(IPS)
Résolution	DP1.2 : 1920*1080@144HzHDMI 1.4 : 1920*1080@120HzHDMI 2.0 : 1920*1080@144HzType-C : 1920*1080@60Hz
Taux de rafraîchissement	144Hz
Temps de réponse	1ms
Angles de vue	≥178°(H) /≥ 178°(V)
Taux de contraste	1000 : 1
Montage VESA	75 x 75 mm
Couleurs	16,7M
AMD FreeSync	Oui
Entrées de signal	DP 1.2 * 1, HDMI 1.4 * 1, HDMI2.0 * 1, Type-C * 1, Sortie audio * 1
Entrée de courant :	19V CC--- 3.42A
Audio
Haut-parleurs	NON
Sortie Audio	Oui
Accessoires
Câble de l'adaptateur secteur	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	556,4*524,2*237,6mm
Dimensions (sans socle)	556,4*338,7*71,8mm
Poids net	5,06kg
Poids brut	7,2kg
