Type de produit	Moniteur
Marque	LC-Power
Modèle	M27-QHD-180
Taille d'écran	27 pouces
Résolution maximale	2560 x 1440 pixels
Taux de rafraîchissement	180 Hz (DP), 144 Hz (HDMI)
Technologie de panneau	IPS
Luminosité	300 cd/m²
Taux de contraste	1000:1
Temps de réponse	1 ms (GTG)
Angles de vision	178° horizontal / 178° vertical
Nombre de couleurs	16,7 millions
Connectivité	2x DP 1.4, 2x HDMI 2.0, sortie audio
Alimentation	12 V, 4,0 A (adaptateur secteur inclus)
Dimensions (avec socle)	619,0 x 477,47 x 237,41 mm
Dimensions (sans socle)	619,0 x 374,04 x 64,38 mm
Poids net	5,95 kg
Montage mural	VESA 75 x 75 mm (support non inclus)
Fonctions spéciales	Adaptive-Sync, faible lumière bleue, GamePlus, modes jeu (RTS/RPG, FPS, MOBA)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humide ; éviter solvants
Sécurité	Ne pas exposer à l'humidité ; ne pas ouvrir le boîtier ; débrancher en cas d'inutilisation prolongée

FOIRE AUX QUESTIONS - M27-QHD-180 LC-Power

Comment connecter le moniteur à mon PC ?

Utilisez un câble DP ou HDMI (non inclus). Branchez une extrémité dans la sortie de votre PC et l’autre dans le port correspondant du moniteur. Branchez ensuite l’adaptateur secteur.

Quelle est la résolution native et le taux de rafraîchissement maximal ?

La résolution native est 2560 x 1440. Via DisplayPort, le taux de rafraîchissement atteint 180 Hz ; via HDMI, il est limité à 144 Hz.

Comment régler la luminosité ou le contraste ?

Appuyez sur le bouton droit pour ouvrir le menu OSD. Naviguez avec les bascules ▲/▼ pour accéder à Rég. img. puis réglez la luminosité et le contraste.

Comment activer le mode Adaptive-Sync (FreeSync/G-Sync compatible) ?

Dans le menu OSD, allez dans Paramètre de jeu et activez Adaptive-Sync. Assurez-vous que la fonction est aussi activée dans les paramètres de votre carte graphique.

Comment nettoyer l’écran sans l’endommager ?

Débranchez le moniteur. Utilisez un chiffon doux et propre légèrement humidifié avec de l’eau. N’utilisez jamais de solvants comme l’alcool, l’ammoniaque ou les nettoyants abrasifs.

Que faire si l’écran affiche 'Aucun signal' ?

Vérifiez que le câble vidéo est bien branché des deux côtés. Assurez-vous que le PC est allumé. Utilisez le bascule gauche pour commuter la source d’entrée (DP1/DP2/HDMI1/HDMI2).

Comment changer la source d’entrée ?

Basculez le joystick vers la gauche (◀) pour faire défiler les sources disponibles (DP1, DP2, HDMI1, HDMI2) et appuyez pour confirmer.

Puis-je monter ce moniteur au mur ?

Oui, il est compatible VESA 75 x 75 mm. Les vis de montage sont incluses mais le support mural doit être acheté séparément. Suivez les instructions de la notice pour l’installation.

Comment utiliser les réticules (GamePlus) dans les jeux ?

Basculez le joystick vers le bas (▼) pour ouvrir le menu GamePlus. Choisissez parmi 6 styles de réticules (Crosshair1 à Crosshair6) pour améliorer votre visée.

Comment réinitialiser le moniteur aux paramètres d’usine ?

Dans le menu OSD, allez dans Autres réglages puis Réinitialiser. Confirmez en sélectionnant 'Oui'.

MODE D'EMPLOI M27-QHD-180 LC-Power

1. Précautions relatives à la sécurité
2. Maintenance
3. Contenu de la boîte
4. Vue d'ensemble du produit
5. Installation du socle
6. Gestion des câbles
7. Montage mural
8. Témoin lumineux
9. OSD
10. Raccourcis clavier
11. Spécifications techniques

1. Précautions relatives à la sécurité

N'exposez pas le moniteur à un environnement humide, à la pluie ou à d'autres liquides. Afin d'éviter tout choc dû à des risques électriques ou mécaniques, n'ouvrez pas le boîtier du moniteur.

Fonctionnement :

• Maintenez le moniteur à l'abri de la lumière directe du soleil ou d'autres sources de chaleur comme les convecteurs.
• Maintenez le moniteur éloigné de tout liquide.
• Retirez tout objet qui pourrait tomber dans les orifices de ventilation.
• Afin d'éviter toute surchauffe, n'obstruez pas les orifices de ventilation.
• Ne heurtez pas et ne laissez pas tomber le moniteur.

2. Maintenance

ATTENTION : Débranchez le cordon d'alimentation de la prise murale avant de nettoyer le moniteur,

• Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau.
• Si possible, veuillez utiliser un chiffon spécial de nettoyage d'écran.
• N'utilisez pas de diluant, de benzène, d'ammoniac, de nettoyant abrasif ni d'air comprimé.
• Des solutions de nettoyage inappropriées peuvent endommager le moniteur ou laisser un film laiteux sur l'écran ou le boîtier.
• Débranchez le moniteur si vous ne prévoyez pas de l'utiliser pendant une période prolongée.
• N'exposez pas le moniteur à la poussière, aux liquides ou à un environnement humide.
• Si le moniteur entre en contact avec un liquide, essuyez-le immédiatement avec un chiffon sec.
• Si du liquide rejaillit sur les ouvertures de ventilation, cessez d'utiliser le moniteur. Veuillez contacter un technicien professionnel.

Rappel légal :

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes Interface Multimédia Haute Définition HDMI et HDMI, et le logo HDMI sont des marques déposées par l'administrateur de licence d'HDMI, Inc. aux Etats-Unis et dans d'autres pays.

3. Contenu de la boîte

Câble d'alimentation x 1 Adaptateur secteur x 1

Des vis supplémentaires peuvent être incluses en secours.

4. Vue d'ensemble du produit

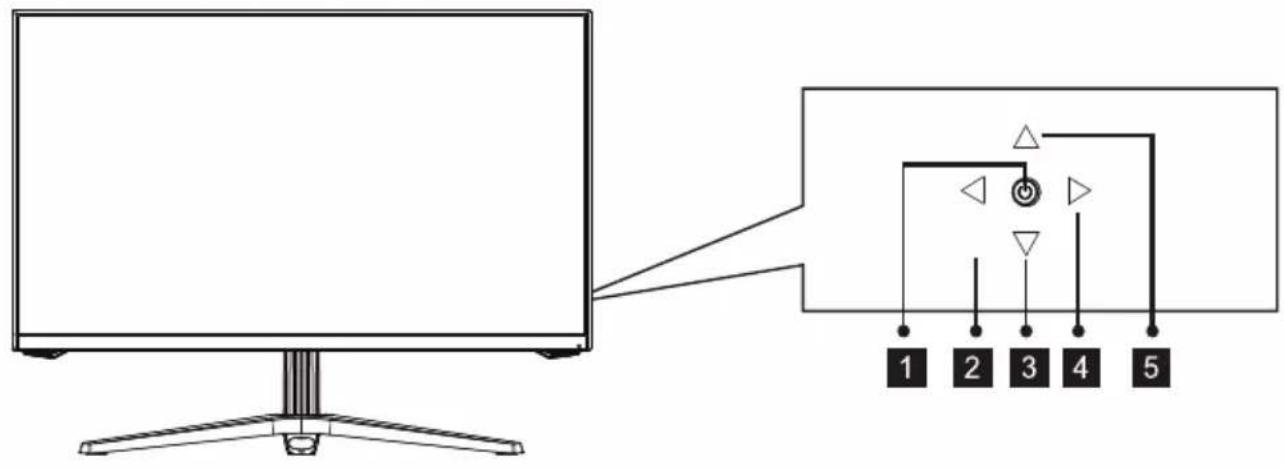

4.1 - Boutons du moniteur

1 Appuyez sur la bascule pour activer ou éteindre l'écran.
2 Bascule vers la gauche: Commutation des signaux d'entrée / Exportations.
3 Bascule vers le bas Afficher GamePlus / Sélection menu.
4 Bascule vers la droite: Menu principal /OK.
5 Bascule vers le haut : Raccourci modèle contextuel / Sélection menu.

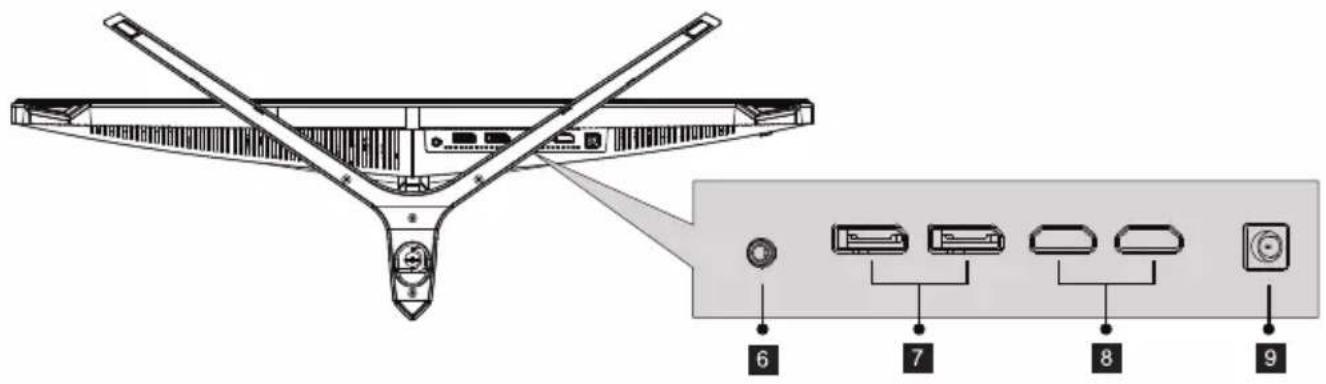

4.2 - Ports du moniteur

6 Sortie audio : Insérez le câble audio pour obtenir des signaux audio de sortie.
7 Connecteurs DP : Insérez une extrémité du câble DP dans la sortie DP de l'ordinateur puis branchez l'autre extrémité du câble dans le port DP du moniteur.
8 Connecteurs HDMI : Insérez une extrémité du câble HDMI dans la sortie HDMI de l'ordinateur puis branchez l'autre extrémité du câble dans le port HMDI du moniteur.
9 Connecteur d'alimentation : insérez le câble d'alimentation pour alimenter le moniteur.

5. Installation du socle

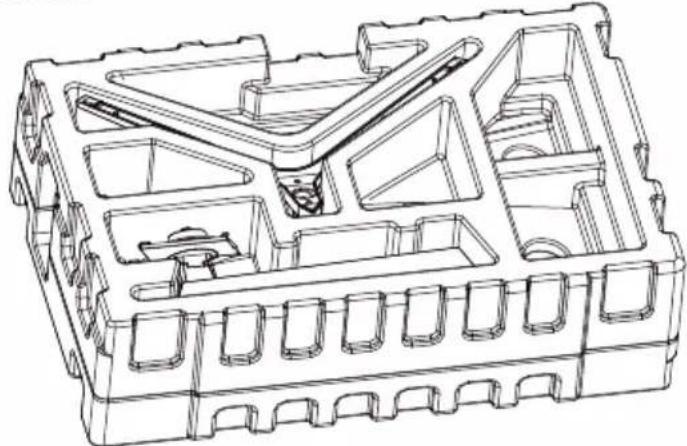

1. Sortez l'ensemble de la machine (avec le polystyrène) et placez-la sur la table horizontale

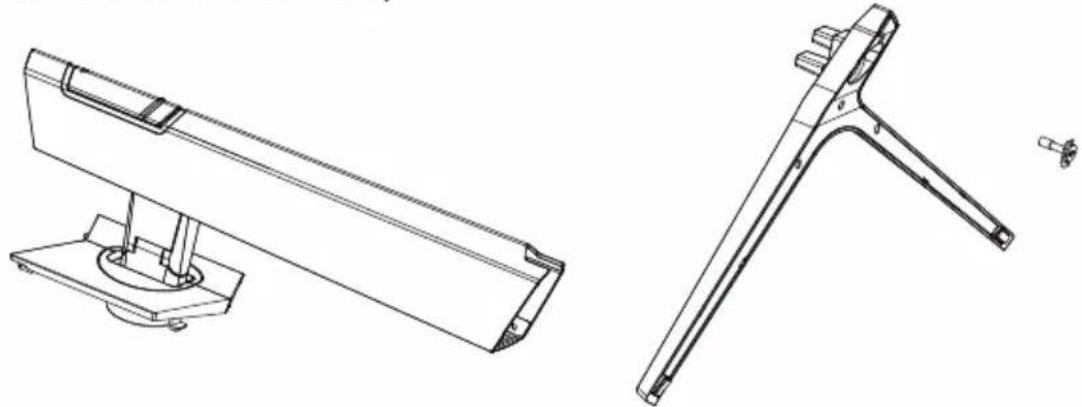

1. Verrouillez le châssis sur le support et vissez-le à la main (la vis est fixée au châssis)

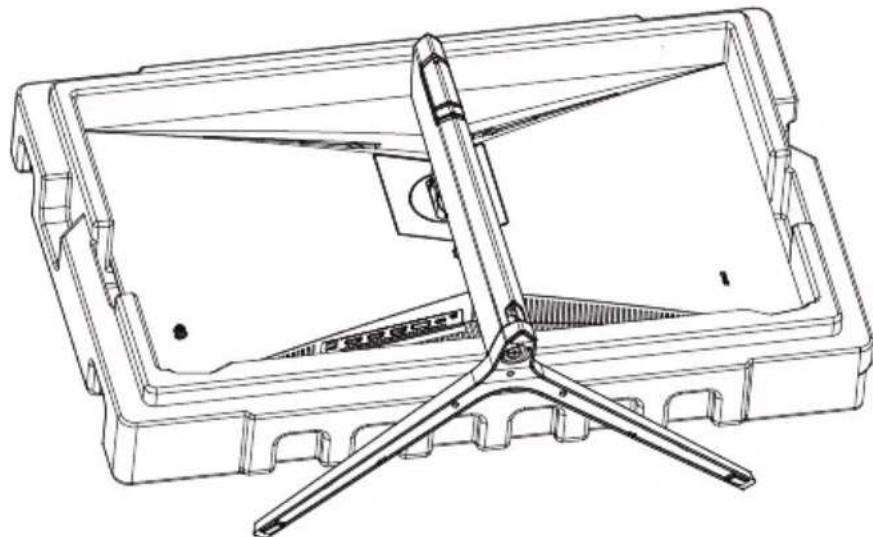

1. Bouclez le châssis support assemblé sur l'ensemble de la machine (insérez la partie supérieure et enfoncez). Si vous voulez retirer le châssis support, appuyez sur le bouton à clic rapide sur le capot arrière afin de retirer le châssis support.

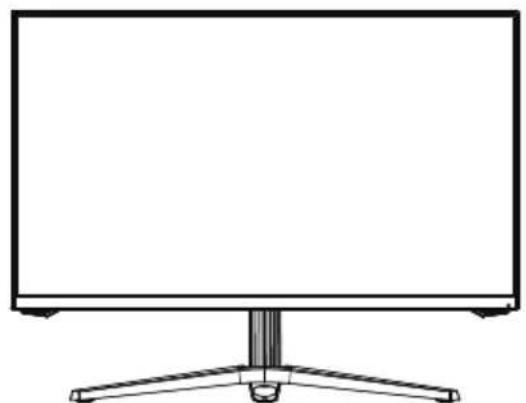

1. La machine assemblée peut tenir sur la table.

Assurez-vous que le moniteur est posé sur une surface plane avant de retirer le socle.

6. Gestion des câbles

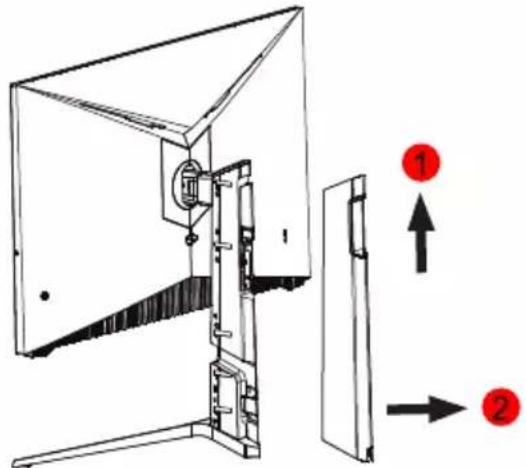

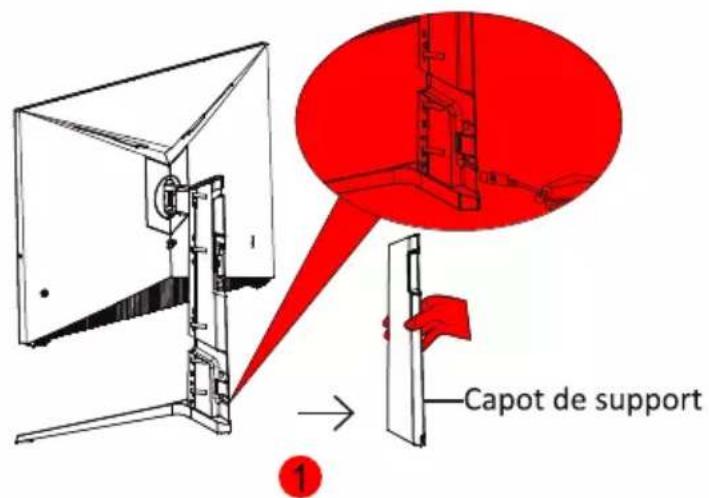

1. Retirez le capot arrière du support (enfoncez d'abord le capot arrière du support, puis tirez-le vers l'arrière)

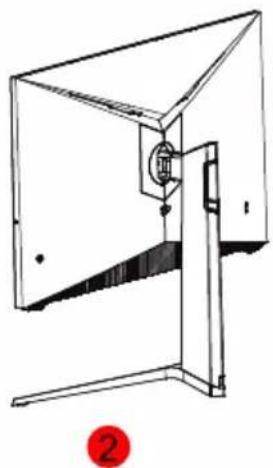

1. Raccordez la ligne d'alimentation et la ligne de signal au moniteur via le support. Une fois le câble terminé, installez le capot arrière du support.

7. Montage mural

Ce moniteur comprend uniquement les vis qui peuvent être nécessaires lors de la fixation de celui-ci à un support de type VESA 75*75 mm. Aucun support ou accessoire de fixation VESA n'est inclus.

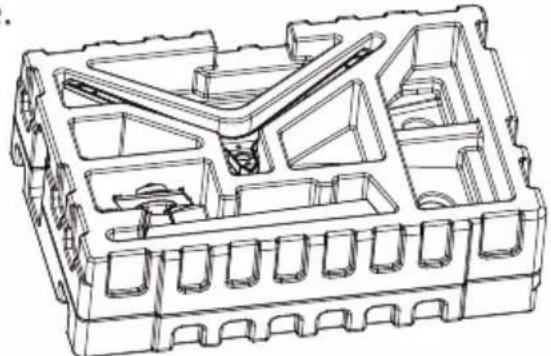

1. Sortez l'ensemble de la machine (avec le polystyrène) et placez-la sur la table horizontale.

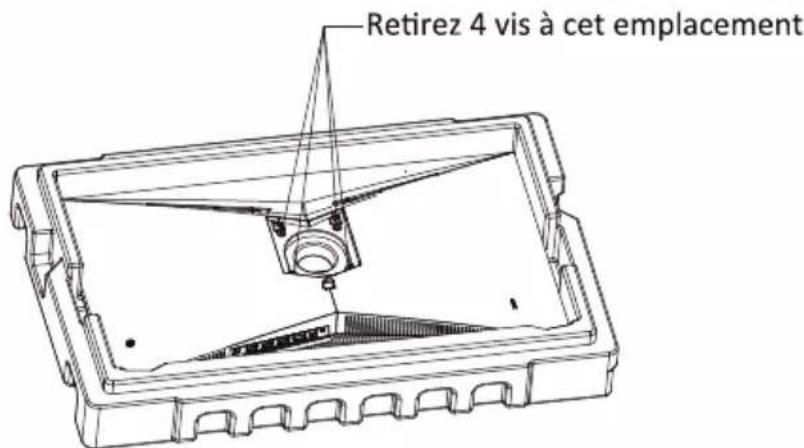

1. Retirez les quatre vis à cette emplacement du capot arrière.

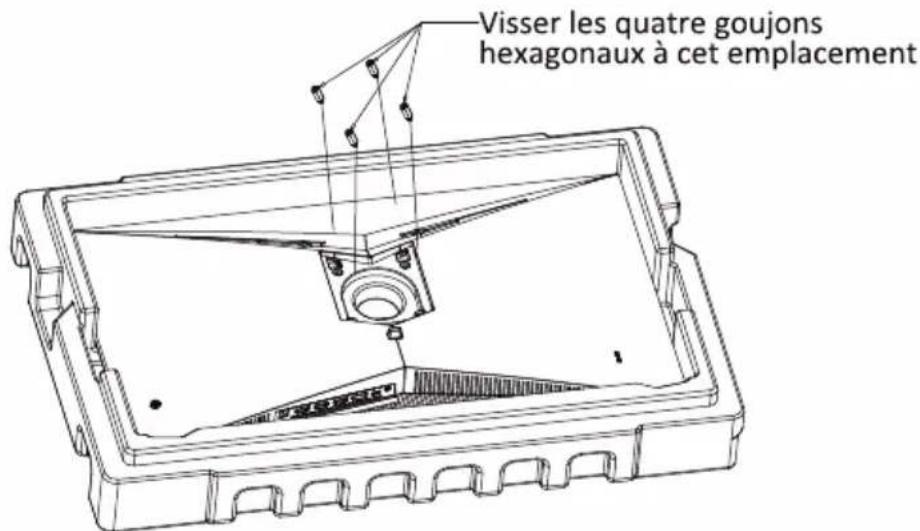

1. Vissez les quatre goujons hexagonaux de l'accessoire à cet emplacement pour le raccordement au support mural (cette machine n'a pas de support mural, il doit être acheté séparément, orifices VESA standard 75mm * 75mm)

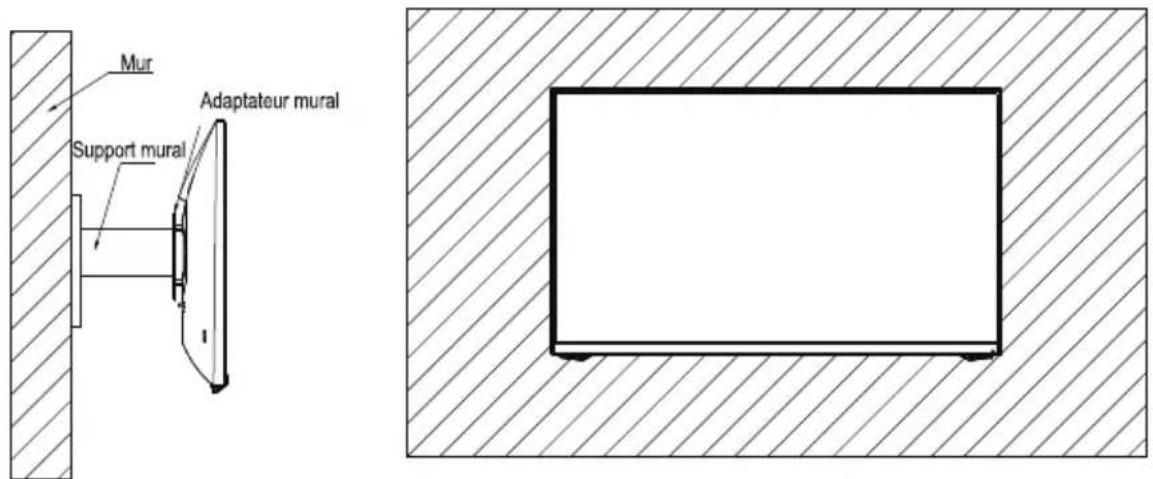

1. Le produit assemblé peut être accroché au mur. Veuillez ne pas pincer l'écran directement afin d'éviter de le briser.

Une lumière bleue constante indique que l'alimentation est activée et que le moniteur fonctionne normalement. Une lumière bleue clignotante indique qu'il n'y a pas de source vidéo, et qu'aucun signal horizontal ou vertical n'a été détectée ou bien que le courant est faible. Veuillez vous assurer que votre ordinateur est allumé et que tous les câbles vidéo sont complètement insérés et/ou connectés.

9. OSD

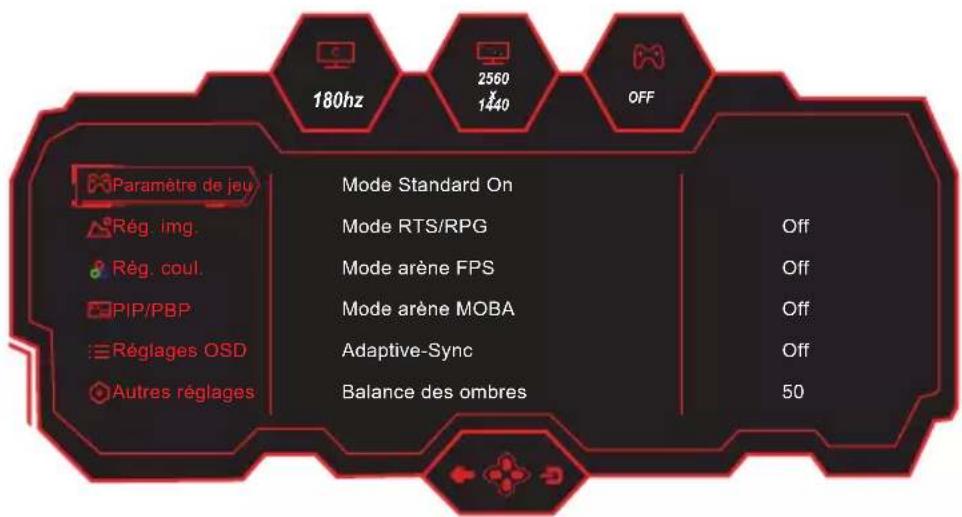

Le menu d'affichage à l'écran (OSD) peut être utilisé pour régler les paramètres de votre moniteur et apparaît à l'écran après avoir allumé le moniteur et appuyé sur le bouton M.

Lorsque vous utilisez le moniteur pour la première fois, les paramètres se règlent automatiquement sur les valeurs optimales en fonction de la configuration et des composants de votre ordinateur, etc.

1. Basculez vers la droite pour accéder à l'écran OSD.

1. Bascule ▲ ou ▼ pour parcourir les fonctions.
2. Bascule → pour sélectionner une fonction ou entrer dans un sous-menu.
3. Bascule ← pour quitter l'écran actuel.

Menu principal	Sous-menu Options
Paramètre de jeu	Mode Standard	Off/On
	Mode RTS/RPG	Off/On
	Mode arène FPS	Off/On
	Mode arène MOBA	Off/On
	Adaptive-Sync	Off/On
	Balance des ombres	0-100
	Durée de réponse	Off/Normal(e)/Rapide/Ultra-rapide
	Tx. rafrai.	Off/On/Position
	Jeu Crosshair	Off/Crosshair1/Crosshair2/Crosshair3/Crosshair4/Crosshair5/Crosshair6
	Durée de jeu	Off/On:15:00/30:00/45:00/60:00/Position
	Luminosité dynamique	Off/Normal(e)/Expert/Élaboration
		Off/OnÉclairage ambiant
Rég. img.		0-100Luminosité
	Contraste	0-100
	DCR	Off/On
	Modèle contextuel	Off/On: Mode film/Mode de lecture/Mode Nuit
	Faible lumière bleue	0-100
	Netteté	0-5
	Gamma	1.8/2.0/2.2/2.4/2.6/Courbe S
	Rapport d'aspect	Écran large/4:3/1:1/Automatique
Rég. coul.	Chaud	Off/On
	Naturel	Off/On
	Froid	Off/On
	Utilisateur 1	Off/On:0-100(R/V/B)
	Utilisateur 2	Off/On:0-100(R/V/B)
	Utilisateur 3	Off/On:0-100(R/V/B)
	Teinte	0-100(R/V/B/C/M/Y)
	Saturation	0-100(R/V/B/C/M/Y)
PIP/PBP	Mode PIP/PBP	Off/Mode PIP/PBP 2Win 1:1
	Source du Sous-signal	DP1/DP2/HDMI1/HDMI2
	Source audio	Auto/DP1/DP2/HDMI1/HDMI2
	Position PIP	Coin supérieur droit/Coin supérieur gauche/Coin inférieur droit/ Coin inférieur gauche
	Taille PIP	Petite/Moyenne/Grande
	Permutation de fenêtres	Off/On
Réglages OSD	Langue	Suomi/Français/Ελληνικά/Indonesia/Italiano/ /Malaysia/Polskie/ /Türkçe
		5-60Fin de temps OSD
		0-100Position OSD H.
		0-100Position OSD V.
		0-5Transparence OSD
	Réglage du raccourci 1	Luminosité/Contraste/Volume/Sourdine/Balance des ombres/Jeu Crosshair/Tx. rafrai./Durée de jeu/Modèle contextuel/Mode PIP/PBP /Signal d'entrée/Luminosité dynamique
	Réglage du raccourci 2
	Réglage du raccourci 3
	Verrouillage OSD	Off/On
Autres réglages		Auto/DP1/DP2/HDMI1/HDMI2Signal d'entrée
	Volume 0-100
		Off/OnSourdine
	Marche/ Arrêt automatique	Off/On
	Rappel de protection oculaire	Off/On
	Réinitialiser	Non/Oui
		Source d'entrée:/Résolution:/Mode:Information(s)

10. Raccourcis clavier

1. Rocker down ▼ peut changer le mode gameplus. Selon les besoins de votre jeu, sélectionnez l'icône de jeu appropriée. Ces icônes de jeu sont principalement conçues pour optimiser vos objectifs dans les jeux de tir, bien qu'elles puissent également être utilisées dans d'autres scénarios.

1. Rocker up ▲ peut changer le mode contextuel. Ces modes (cinéma, lecture et nuit) peuvent être utilisés pour optimiser les réglages en fonction de votre activité. Le paramètre par défaut est désactivé.

1. Rocker left ◀(bascule gauche) pour Commuter la source du signal d'entrée.

1. Spécifications techniques

Modèle	LC-M27-QHD-180
Taille d'écran	27
Proportions	16:9
Rétroéclairage	LCD
Luminosité	300 cd/m2
Panneau	IPS
Résolution	DP1.4 : 2560*1440@180HzHDMI 2.0 : 2560*1440@144 Hz
Taux de rafraîchissement	180 Hz
Temps de réponse	1ms GTG
Angles de vue	178°(H) / 178°(V)
Taux de contraste	1000:1
Montage VESA	75 x 75mm
Couleurs	16.7 M
Synchronisation adaptative	Oui
Entrées de signal	DP 1.4 *2 , HDMI 2.0 *2 ,Sortie audio * 1
Entrée de courant :	12V 4C0A=
Audio
Haut-parleurs	NON
Sortie Audio	Oui
Accessoires
Câble de l'adaptateur secteur	Oui
Fonctions supplémentaires
Faible lumière bleue	Oui
Dimensions physiques
Dimensions (avec socle)	619,0*477,47*237,41mm
Dimensions (sans socle)	619,0*374,04*64,38mm
Poids net	5,95kg
Poids brut	8,43kg
