MANUAL DE USUARIO M39QHD165C LC-Power

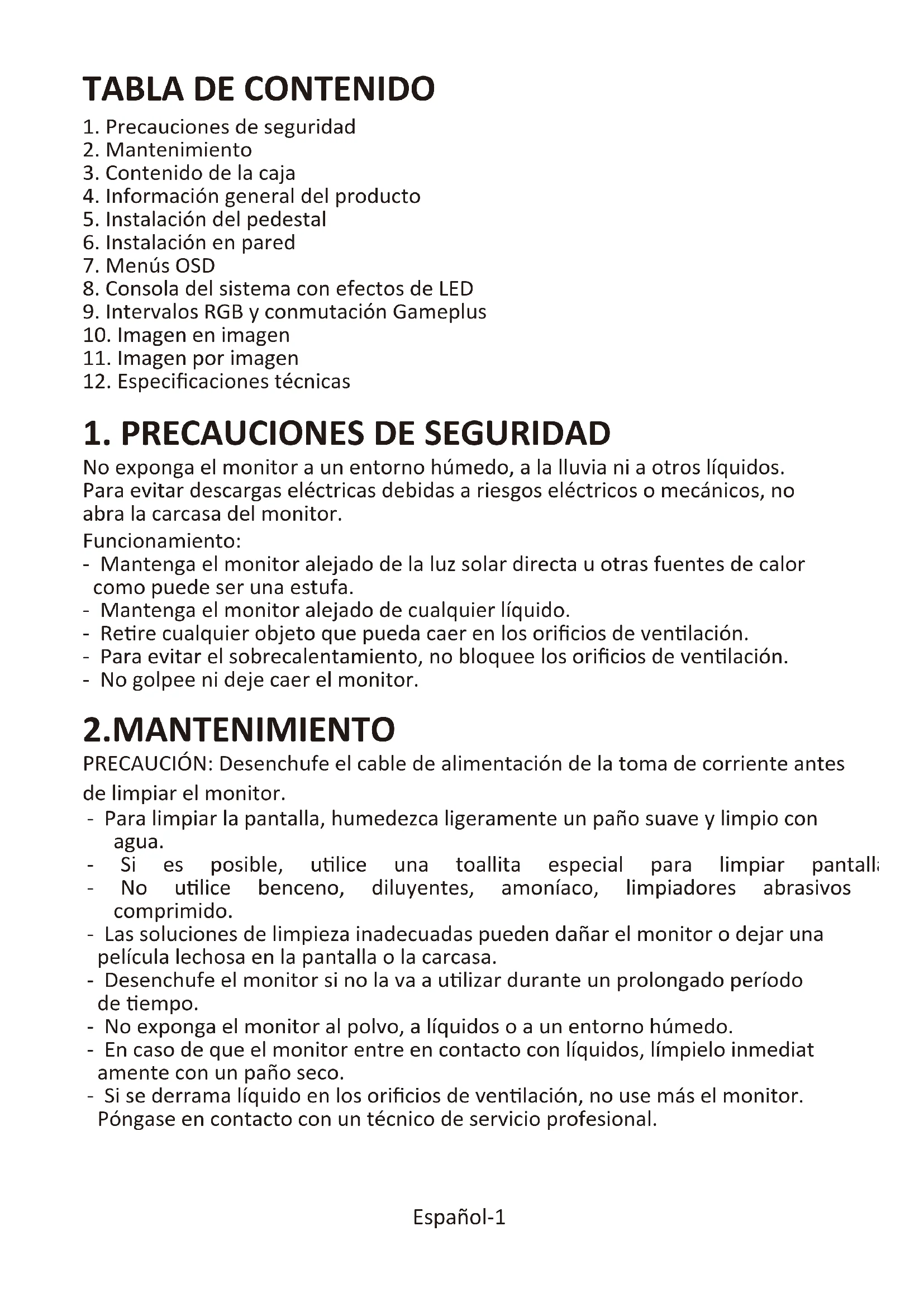

1. Precauciones de seguridad

3. Contenido de la caja

4. Información general del producto

5. Instalación del pedestal

6. Instalación en pared

8. Consola del sistema con efectos de LED

9. Intervalos RGB y conmutación Gameplus

10. Imagen en imagen

11. Imagen por imagen

12. Especificaciones técnicas

Español-1 - Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua. - Si es posible, ulice una toallita especial para limpiar pantallas. - No ulice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido. - Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa. - Desenchufe el monitor si no la va a ulizar durante un prolongado período de empo. - No exponga el monitor al polvo, a líquidos o a un entorno húmedo. - En caso de que el monitor entre en contacto con líquidos, límpielo inmediat amente con un paño seco. - Si se derrama líquido en los orificios de venlación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional. No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor. Funcionamiento: - Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa. - Mantenga el monitor alejado de cualquier líquido. - Rere cualquier objeto que pueda caer en los orificios de venlación. - Para evitar el sobrecalentamiento, no bloquee los orificios de venlación. - No golpee ni deje caer el monitor. PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.3. Contenido de la caja Aviso legal: Español-2

Monitor Tornillos PM5*15 X4 Tornillos PM4*16 X4 Cable DP Pedestal: sección vercalPedestal: base Cable de alimentación(100-240 VCA, 50/60 Hz)

Manual del usuarioConverdor VESASe pueden incluir tornillos adicionales de repuesto.LC-M39-QHD-165-CMONITOR CURVO PARA JUEGOSMANUAL DEL USUARIO Los términos HDMI, HDMI High-Definion Mulmedia Interface y el logopo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.4. Información general del producto

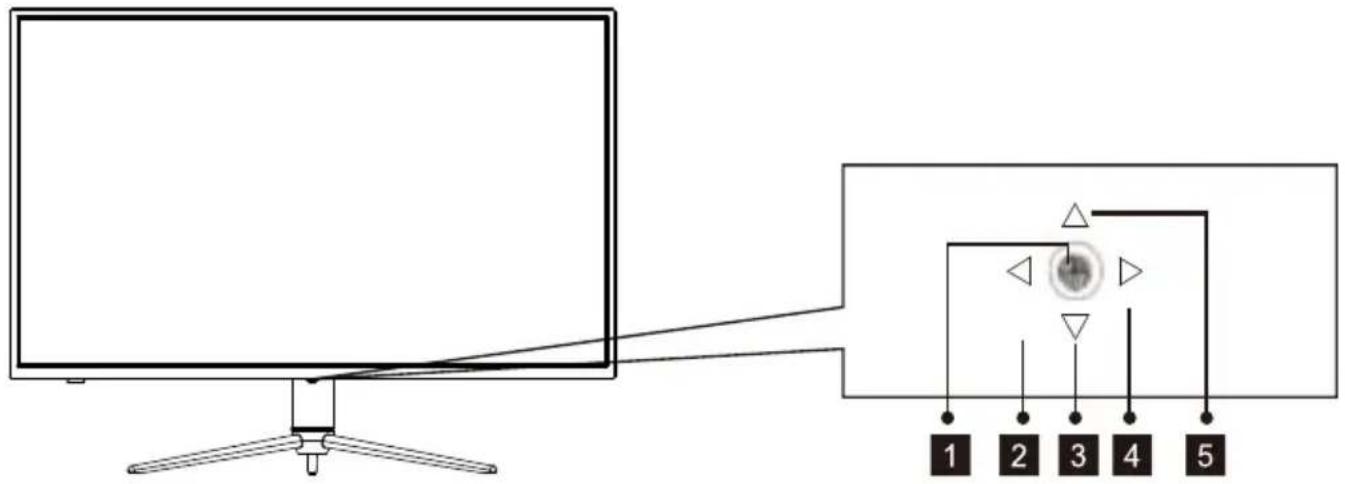

4.1 — Botones del monitor

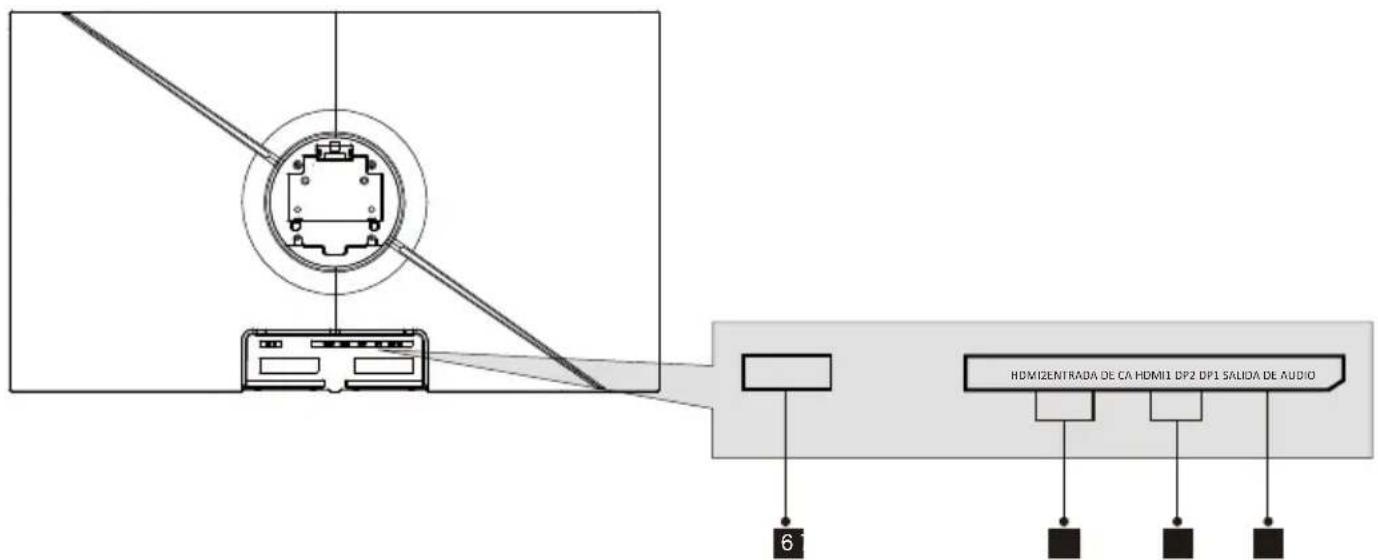

4.2—Puertos del monitor Presione el oscilador para encender o apagar la pantalla. Cambio de perfil Efectos de LED hacia atrás del oscilador. Menú principal derecho del oscilador. GamePlus Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor. Español-3

6 7 8 9HDMI2ENTRADA DE CA HDMI1 DP2 DP1 SALIDA DE AUDIO Conectores HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor. Conectores DP: inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor. Salida de audio: inserte el cable de audio para la salida de señales de audio.5. Instalación del pedestal

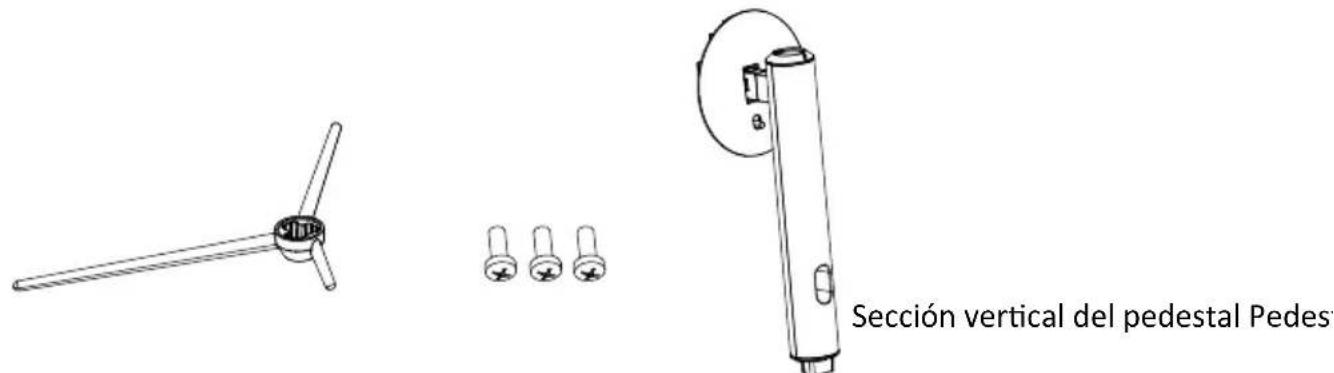

2. Saque la base y la sección vercal y tres tornillos PM5*15.

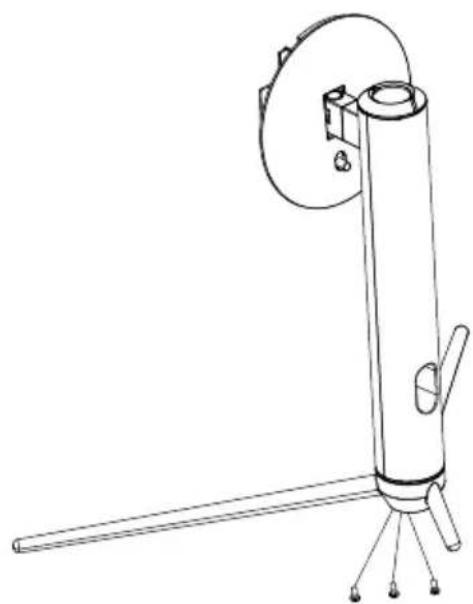

3. Fije el soporte con tres tornillos PM5*15 en el brazo de la base.

Español-4 Sección vercal del pedestal Pedestal-base Tornillos PM5*15 X 3

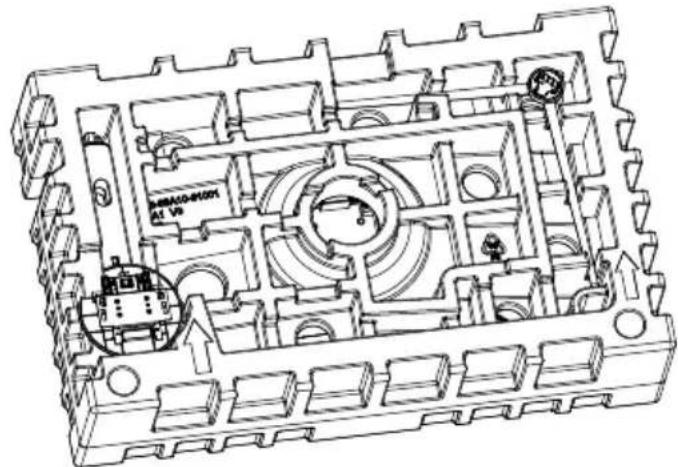

1. Abra el paquete, saque la espuma Styrofoam y colóquela en una mesa

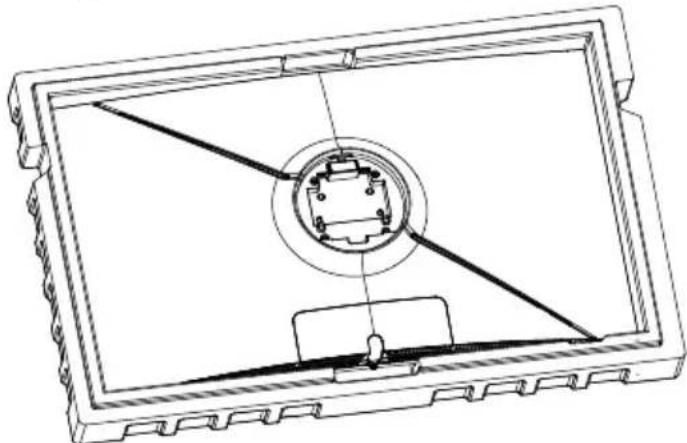

horizontal.4. Saque espuma Styrofoam de la parte superior. Español-5

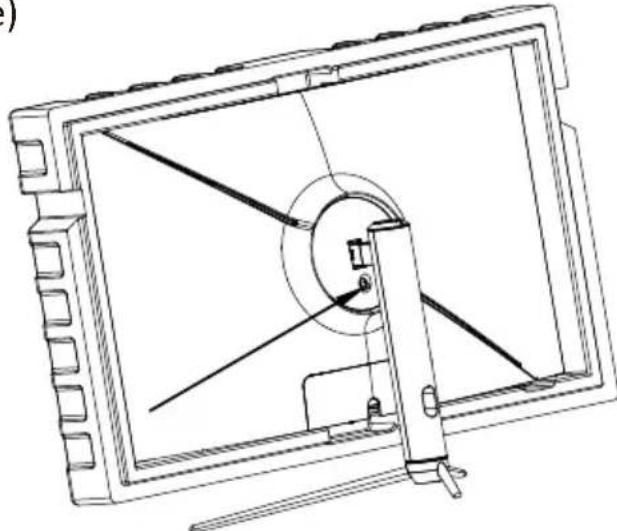

5. Ulice el conjunto de soporte de la base ensamblado en el paso 3 para

alinearlo con la ranura de la máquina y abróchelo (Nota: Tire del botón de extracción rápida hacia arriba con el dedo para quitar el conjunto del soporte de la base)

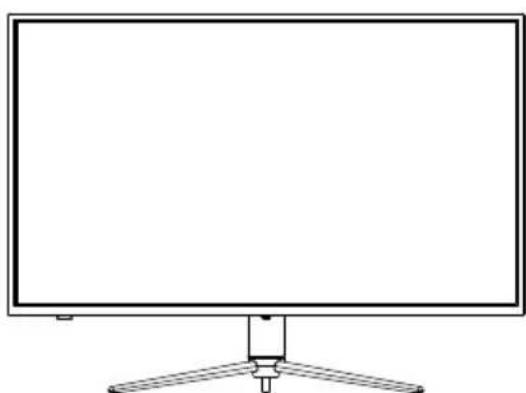

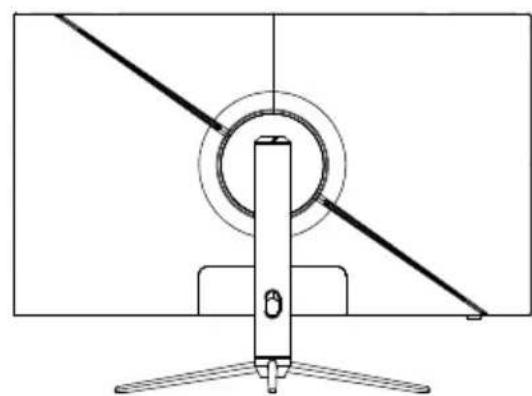

6. Agarre el soporte con la mano y coloque la máquina en posición vercal

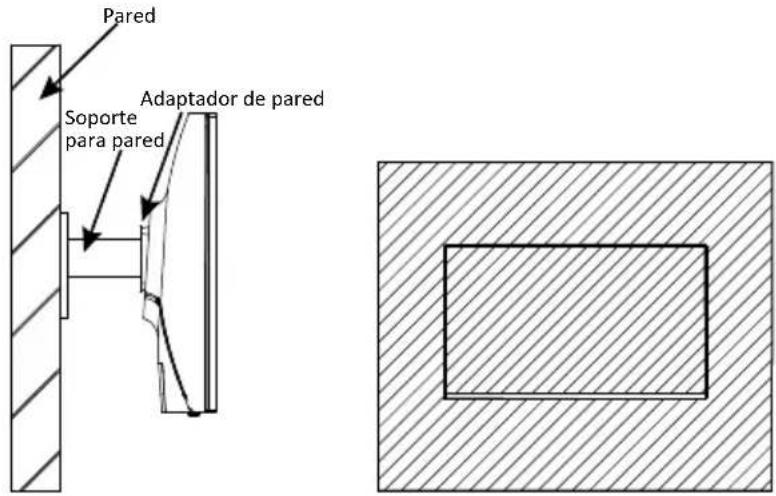

(nota: durante el proceso de montaje de la máquina, esta todavía está en la espuma Styrofoam inferior sin sacarse; no pellizque la pantalla directa- mente con las manos para evitar que aquella se rompa). Asegúrese de colocar el monitor sobre una superficie plana antes de quitar el pedestal.6. Instalación en pared Español-6 Burbujas de poliesreno Burbujas de poliesreno Tornillos PM4*16 X 4 Converdor VESA ParedSoporte para paredAdaptador de pared

3. Para evitar que el producto se rompa, no pellizque la pantalla directa-

mente con las manos cuando cuelgue dicho producto.

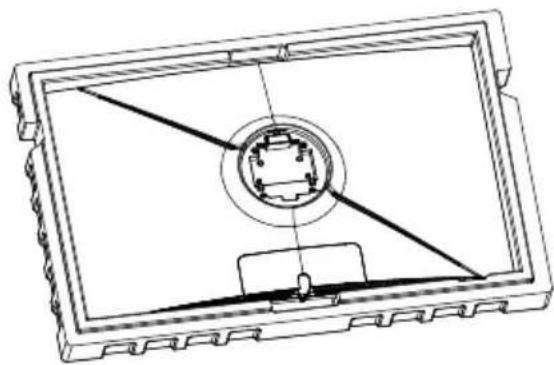

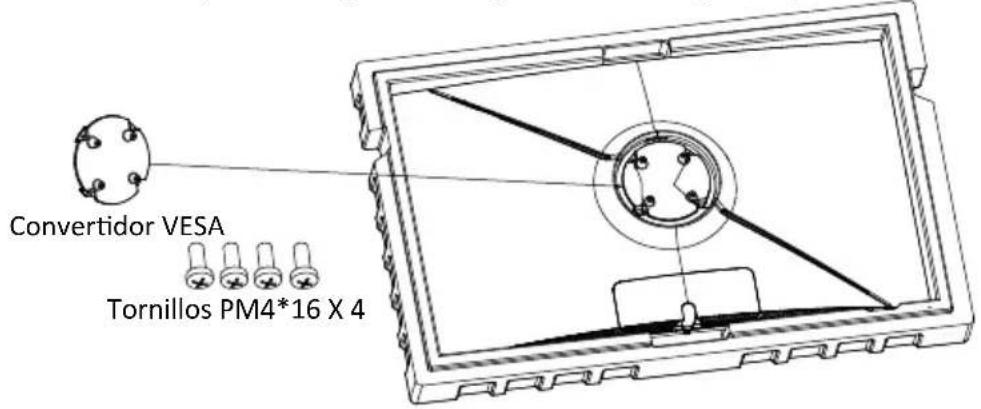

2. Saque el adaptador de montaje en pared de la bolsa de burbujas, saque

cuatro tornillos M4*16 mm de la bolsa de accesorios y use los tornillos para bloquear el adaptador de montaje en pared a la carcasa trasera (la pantalla debe conservar la espuma Styrofoam para evitar que aquella se rompa).

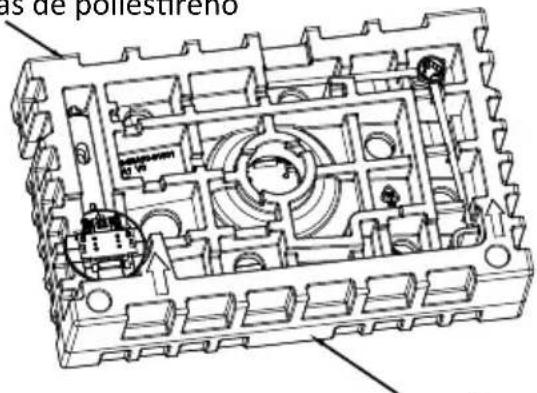

1. Saque todos los accesorios de la espuma Styrofoam y saque la espuma

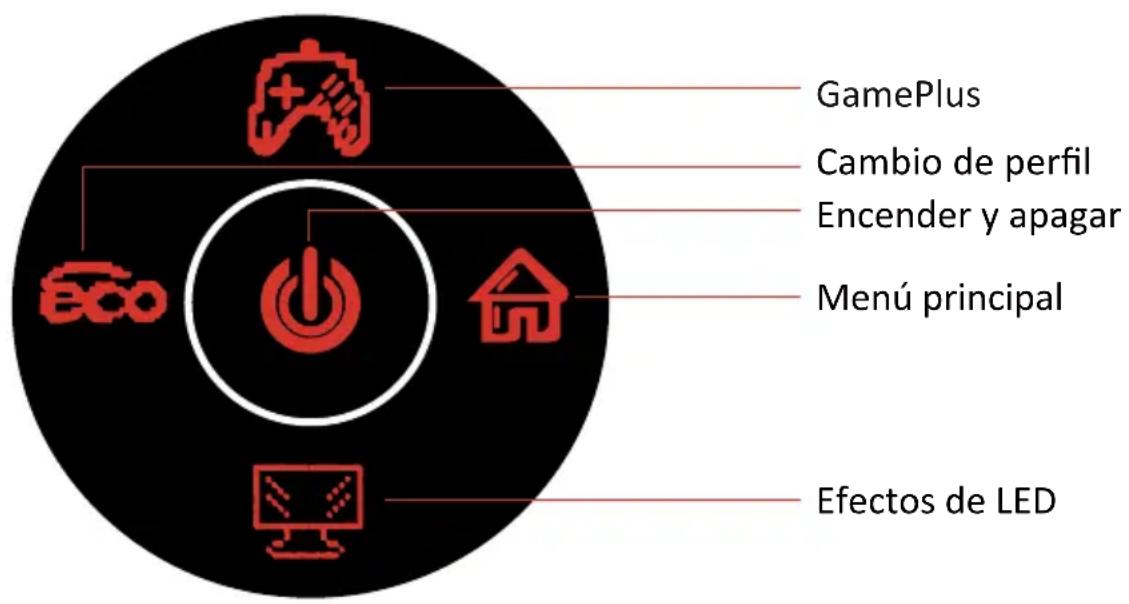

de poliesreno superior. (La pantalla de visualización debe conservar la espuma Styrofoam para evitar que aquella se rompa) Este monitor solo incluye tornillos que pueden usarse al conectar el monitor a un soporte po VESA de 100*100mm. No se incluye un soporte VESA ni un accesorio de montaje.7. Menús OSD FreeSync Español-7 Menú principal GamePlus Cambio de perfil Encender y apagar Efectos de LED Esta función está deshabilitada de forma predeterminada. Para ulizar esta función, tenga en cuenta que debe tener hardware compable con FreeSync, un cable DP y los controladores gráficos más recientes. Para usar esta función, conecte su PC y el monitor con un cable DP. Después de realizar la conexión, es posible que reciba un mensaje para habilitar la función en su PC. Si no recibe el mensaje, es posible que deba habilitar la función en el menú de su tarjeta gráfica. Consulte la docu- mentación del fabricante de la tarjeta gráfica para obtener instrucciones sobre cómo acvar o habilitar la función FreeSync. El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M. Cuando use el monitor por primera vez, la configuración se ajustará automácamente a la configuración ópma de acuerdo con la configu- ración y las partes de su PC, etc.

1. El monitor incluye opciones de un toque para acceder a configuraciones

comunes.3. Control Pad Arriba ( ) o Después ( ) para navegar por las funciones.

4. Control Pad Izquierda ( ) para salir de la pantalla actual.

2. Presione ( ) para entrar en la pantalla OSD.

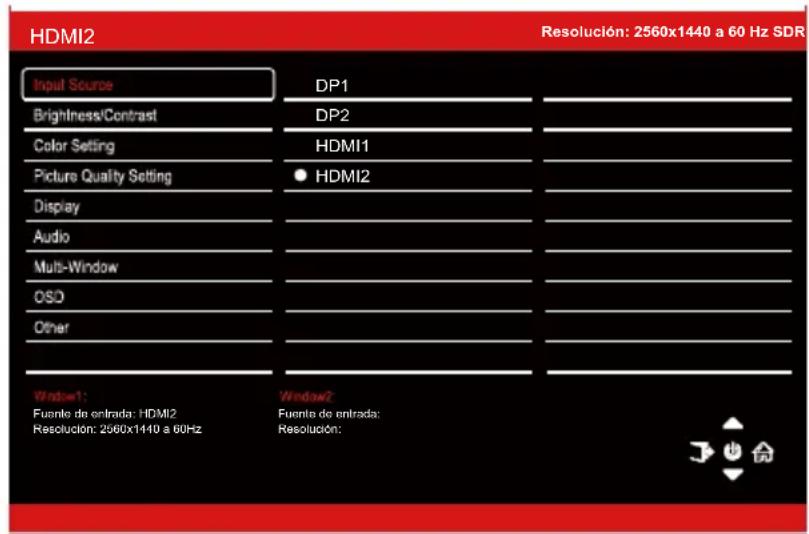

Resolución: 2560x1440 a 60 Hz SDR HDMI2 DP1 DP2 HDMI1HDMI2Fuente de entrada: HDMI2Resolución: 2560x1440 a 60HzFuente de entrada:Resolución:7.1 — Funciones de los menús OSD Español-9 Menú principal Submenú Opciones Descripción Fuente de entrada DP2 HDMI1 NINGUNA NINGUNA Permite cambiar a la entrada de señal DP2 Permite cambiar a la entrada de señal HDMI1 DP1 NINGUNA Permite cambiar a la entrada de señal DP1 Brillo/ Contraste Brillo 0~100 Permite ajustar el brillo de la pantalla Nivel de negro 0~100 Permite ajustar el nivel de negro de la pantalla Contraste 0~100 Permite ajustar el contraste de la pantalla DCR Activado Permite activar la función DCR Desactivado Permite desactivar la función DCR Configuración del color Gamma Permite establecer el complemento GammaGamma 1,8 Gamma 2,0 Gamma 2,6 Modo de imagen Estándar, Foto, Película, Juego FPS, RTS, Permite establecer el modo visual de acuerdo con la actividad Temperatura color Cálida, Fría, Usuario Permite seleccionar la temperatura de color Luz Azul baja 0~100 Matiz 0~100 Permite ajustar los niveles de matiz Saturación Intervalo RGB 0~100 RGB completo, RGB limitado Permite ajustar los niveles de la saturación Permite seleccionar el modo de intervalo RGB completo y limitado Configuración de la calidad de imagen Nitidez 0~100 Permite establecer la nitidez de la pantalla Tiempo de respuesta Desactivada, Alta, Media, Baja Permite ajustar el tiempo de respuesta Reducción de ruido Desactivada, Alta, Media, Baja Permite reducir la interferencia del ruido de la imagen causado por la interferencia de la fuente de señal Control de luminancia dinámico Activado, Desactivado Permite compensar la pantalla de escala de grises y fortalecer la expresión de la escala de grises Pantalla Relación de aspecto Pantalla panorámica, 4:3, 1:1, Automático Permite seleccionar la relación de aspecto en pantalla Audio Silencio Activado, Desactivado Permite activar y desactivar el modo de silencio Volumen 0-100 Permite ajustar el volumen de audio Fuente de audio Fuente automática, DP1,

Permite seleccionar la entrada de señal de audio a través de HDMI o DP HDMI2 NINGUNA Permite cambiar a la entrada de señal HDMI2 MPRT Activado, Desactivado Tiempo de respuesta de imagen en movimiento Gamma 2,4 Gamma 2,2 Permite establecer nivel de filtrado de luz azulEspañol-10 Menú principal Submenú Opciones Descripción Ventana múltiple Ventana múltiple Desactivar, Modo PIP, PBP 2Win Permite seleccionar los modos PIP/PBP conforme al número de señales de entrada, etc. Entrada de ventana 2 secundaria DP1, DP2, HDMI1, HDMI2 Permite realizar la selección conforme a la señal de entrada para el modo PIP/PBP Tamaño PIP Pequeño, Mediano, Grande Permite ajustar el tamaño de la ventana de visualización PIP/PBP Posición PIP Arriba a la derecha, Arriba a la izquierda, Abajo a la derecha y, Abajo a la izquierda Permite ajustar la posición de la ventana PIP/PBP Intercambiar NINGUNA Normal, 90, 180, 270 Permite cambiar la fuente de señal de dos canales de solo la función de pantallas PIP/PBP 2 Menús OSD Idioma English , 简体中文， 한국어，Русский, Español,

Français, Deutsch Permite establecer el idioma de los menús OSD Menús OSD Posición H 0-100 Permite ajustar la posición horizontal de los menús OSD Posición vertical de los menús OSD 0-100 Permite ajustar la posición vertical de los menús OSD Menús OSD Transparencia 0-100 Permite establecer la transparencia global de los menús OSD Tiempo de espera de los menús OSD Rotación del menú OSD 5-100 Permite establecer cuánto tiempo permanecerán abiertos los menús OSD después de que hayan dejado de utilizarse Otro Versión DP DP1.1, DP1.2, DP1.4 FreeSync (Sincronización adaptativa) Activado, Desactivado Permite activar y desactivar la función FreeSync HDR Activar, Desactivar; Automático Detectar Permite activar y desactivar el modo HDR Permite restablecer las configuraciones del monitor Restablecer NINGUNA Cuando el usuario voltea la pantalla, esta función también puede voltear los menús OSD para lograr el mejor ángulo de visualización1. Presione el botón para cambiar al modo Gameplus. Según las necesidades del juego, elija el icono del juego correspondiente. Estos iconos de juego están diseñados principalmente para opmizar su puntería durante los juegos de disparos, aunque se pueden usar para otros escenarios.

8. Consola del sistema con efectos de LED

10. Información de entrada PIP

(Picture-in-Picture, es decir, Imagen en Imagen)

9. Intervalos RGB y conmutación Gameplus

Español-11 Modo Pantalla InicioFuente de entradaImagen en imagen Fuente de entrada adicionalVentana de intercambioModo de imagenDP HDMIModo 1 DP X O O OModo 2 HDMI O X O O Nota: “O” significa que esta función es compable, mientras que “X” significa que no es compable. El efecto de luz predeterminado es colorido, resaltado y respiración. Puede seleccionar su efecto de luz favorito como se muestra a connuación. Pasos: 1. Presione cualquier botón para acvar la guía OSD.

2. Presione ( ) para entrar en la consola de efectos de luz.

3. Hay opciones para Color, Intensidad y Modo.

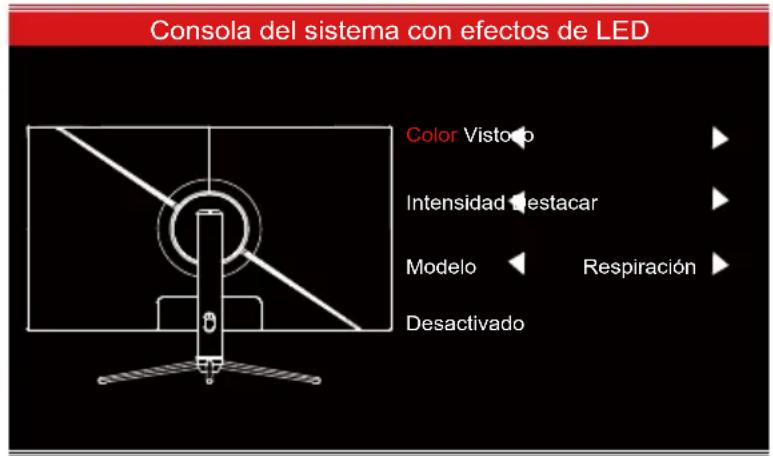

Consola del sistema con efectos de LEDColor VistosoIntensidad DestacarModeloDesactivadoRespiración

2. Presione el botón Izquierda ( ) para cambiar los modos ECO. Estos modos

incluyen Estándar, Foto, Película, Juego, FPS y RTS, y se pueden ulizar para opmizar la configuración de acuerdo con su acvidad. El modo estándar es adecuado para la mayoría de las acvidades. Estándar11. Resolución PBP (Picture-by-Picture, es decir, Imagen junto a imagen) Español-12 Con esta resolución, se deben minimizar el desgarro y la deformación visual.

Al ulizar esta función y para obtener una experiencia de visualización ópma, se recomienda configurar ambos paneles con la misma resolución. Se recomienda establecer el primer panel en una resolución de 1280*1440 a 60 Hz. Se recomienda establecer el segundo panel en una resolución de 1280*1440 a 60 Hz.12. Especificaciones técnicas Español-13

Entrada de alimentación Cable de alimentación Modelo Tamaño de la pantalla Relación de aspecto Luz de fondo Brillo Panel Resolución Tasa de actualización Tiempo de respuesta Ángulo de visión Relación de contraste Soporte VESA Colores AMD FreeSync Señal de entrada Audio Altavoces Salida de audio Accesorios Funciones adicionales Luz Azul baja Dimensiones sicas Dimensiones (con base) Dimensiones (sin base) Peso neto Peso brutoSilent power Electronics GmbH108.007.13401 39A1
