| Produkttyp | Kompaktes Infrarotthermometer mit Kontaktmessung und Luftfeuchtigkeitsoption |
| Marke | Testo |
| Modell | 835 |
| Abmessungen (L x B x H) | 193 x 166 x 63 mm |
| Gewicht | 514 g (T1/T2) / 527 g (H2) mit Batterien |
| Stromversorgung | 3 AA-Batterien oder USB mit EasyClimate-Software |
| Batterielebensdauer | 25 h (ohne Laser und Hintergrundbeleuchtung) / 10 h (ohne Hintergrundbeleuchtung) |
| Infrarot-Messbereich | -30 °C bis +600 °C (T1/H1) oder -10 °C bis +1500 °C (T2) |
| Kontaktmessbereich (Typ K) | -50 °C bis +600 °C (T1/H1) oder -50 °C bis +1000 °C (T2) |
| Feuchtemessbereich (H1) | 0 bis 100 % rF |
| Auflösung | 0,1 °C/°F für Temperatur; 0,1 % rF für Feuchte |
| Infrarot-Genauigkeit | ±1,0 °C (0…+99,9 °C); ±1 % des Messwerts (+100…+600 °C) |
| Kontaktgenauigkeit | ±(0,5 °C + 0,5 % des Messwerts) |
| Optik | 50:1 (Abstand: Fleck), Öffnung 24 mm |
| Laser | 4 Punkte, Klasse 2, <1 mW, 8-14 μm |
| Hauptfunktionen | Infrarotmessung, Kontaktmessung (Thermoelement K), Feuchte (H1), Alarm, Speicher, einstellbarer Emissionsgrad, Hintergrundbeleuchtung, Dauermessung |
| Display | Bildschirm mit Kombinationen von 3 Werten (IR, TC, Feuchte, Taupunkt) |
| PC-Software | Kompatibel mit EasyClimate über USB |
| Betriebstemperatur | -20 °C bis +50 °C |
| Lagertemperatur | -30 °C bis +50 °C |
| Gehäusematerial | ABS/PC |
| Wartung und Reinigung | Gehäuse mit feuchtem Tuch (Seifenwasser) reinigen; Linse mit in Wasser oder medizinischem Alkohol getränktem Wattestäbchen |
| Sicherheit | Nicht in explosionsgefährdeten Bereichen oder für medizinische Diagnosen verwenden; nicht an spannungsführenden Teilen messen |
| Garantie | 2 Jahre (Bedingungen auf www.testo.com/warranty) |
Häufig gestellte Fragen - 835 Testo
Benutzerfragen zu 835 Testo
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Thermometer kostenlos im PDF-Format! Finden Sie Ihr Handbuch 835 - Testo und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 835 von der Marke Testo.
BEDIENUNGSANLEITUNG 835 Testo
Bedienungsanleitung (de) 3
Instruction manual (en) 13
1. Allgemeine Hinweise
Lesen Sie diesen Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein setzen. Bewahren Sie diesen Dokument griff - bereit auf, um bei Bedarf nachschlagen zu können.
2. Sicherheitshinweise
4 Elektrische Gefahren vermeiden:
- Nicht an oder in der Höhe von spannungs führenden Teilen messen!
Produktssicherheit/Gewährleistungsansprüche wahren:
- Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden.
- Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand haltungsarbeiten ausdrücklich in der Dokumentation beschrie ben ist.
Fachgerecht entsorgen:
Defekte Akkus / leere Batterien an den davon vorgesehenen Sammelstellen abgeben.
Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.
3. Bestimmungsgemäß Verwendung
Das testo 835 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit einem angeschlossenen Führer kann zusätzlich eine Kontakt messung durchgeführt werden. Die Produktvariante H2 verfügt zusätzlich über einen eingebauten Feuchteführer zur Messung der Umgebungsfeuche.
In folgenden Bereichen darf das Produkt nicht eingesetzt werden:
In explosionsgefahrdeten Bereichen
Fur diagnostische Messungen im medizinischen Bereich
4. Technische Daten4
4. Technische Daten
| Eigenschaft Werte | |
| Infrarotmessung | |

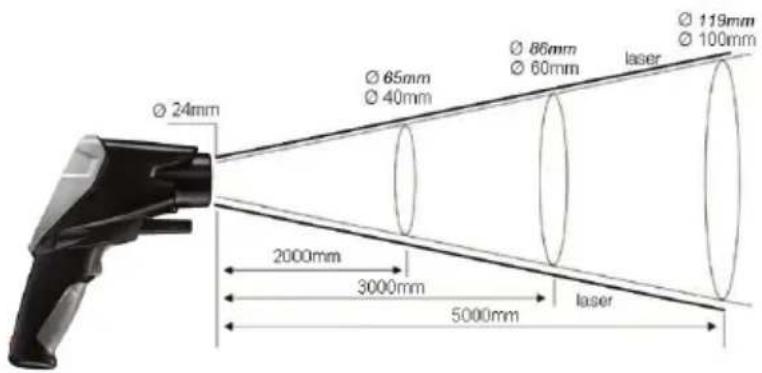

| Optik 50:1 +Öffnungsdurchmesser des Sensors (24mm) | |
| Lasertyp 4-Punkt-Laser | |
| Leistung / Wellenlänge < 1mW / 8 bis 14 μm | |
| Klasse / Norm 2 / EN 60825-1:2007 | |
| Messbereich T1 / H1: -30...+600°C | |
| T2: -10...+1500°C | |
| Auflösung 0.1°C/°F | |
| Genaigung (±1 Digit) | T1 / H1: ±2,5°C (-30,0...-20,1°C) |
| ±1,5°C (-20,0...-0,1°C) | |
| ±1,0°C (0,0...+99,9°C) | |
| ±1% des Messwerts (+100,0...+600.0°C) | |
| T2: ±2,0 °C oder ±1% des Messwerts (der höhere Wert gilt) | |
| Messrate | 0,5 s |
| Kontaktmessung | |
| Sensortyp Thermoelement Typ K (anschließbar) | |
| Messbereich T1 / H1: -50...+600°C | |
| T2: -50...+1000°C | |
| Auflösung 0,1°C/°F | |
| Genaigung (±1 Digit) ± (0,5 °C + 0,5% des Messwerts) | |
| Messrate | 0,5 s |
| Feuchtemessung (nur H1) | |
| Messbereich 0...100%rF | |
| Auflösung 0,1%rF (Feuche) | 0,1°C/°F (Temperatur) |
| 0,1°C td/°F td (Taupunkttemperatur) | |
| Genaigung (±1 Digit) ± 2%rF | ± 0,5 °C |
| Messrate | 0,5 s |
| Allgemein | |
| Arbeitstemperatur | -20...+50°C |
| Transport-/Lagertemperatur | -30...+50°C |
| Spanningsversorgung | 3 x Batterie Typ AA oder über USB-Schnittstelle (nur in Verbindung mit Software EasyClimate) |
| Batteriestandzeit | 25 h (typisch bei 25°C ohne Laser und Displaybeleuchtung) |
| 10 h (typisch bei 25°C ohne Displaybeleuchtung) | |
| Gehäuse | ABS/PC |
| Abmessungen | 193 x 166 x 63mm |
| Gewicht | T1 / T2: 514g (inkl. Batterien) |
| H2: 527g (inkl. Batterien) | |
| EG-Richtlinie 2004/108/EG | |
| Garantie | 2 Jahre, Garantiebedingungen: siehe www.testo.com/warranty |

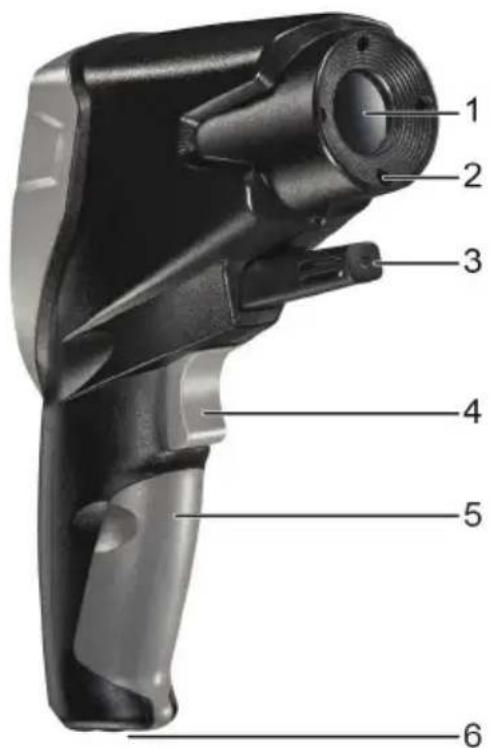

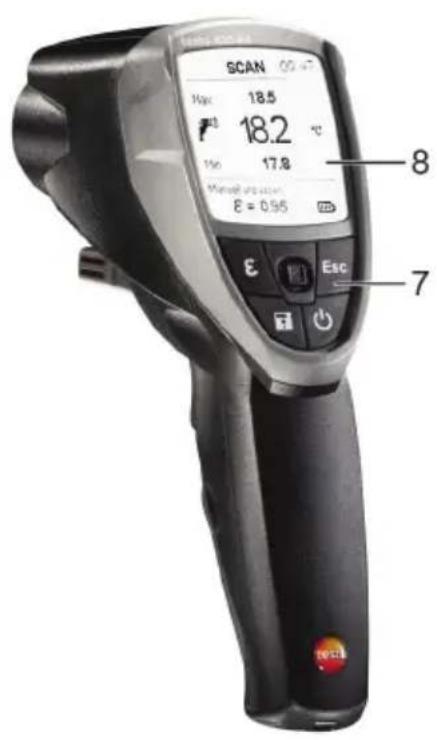

5. Produktbeschreibung
1 Infrarotobjektiv
2 4-Punkt-Laser zur Messfleckmarkierung
3 Feuchtefuhrer (nur H1)
4 Trigger (Messen, Einsatz)
5 Batteriefach
6 USB-Schnittstelle, Fuhleranschlussbuchse
7 Bedientasten:
:Gerat ein-/ausschalten
·[：Messwerte speichern
·[E:Menu EmissionsgradÖffnen
[Esc]: Schritt zürück
- [☑]: 5-Wege-Joystick (Drücken, hoch, runter, links, rechts): Konfigurationsmenu öffnen, Eingabe bestätigen, Navigieren
8 Display
6. Inbetriebnahme
6.1 Batterien einlagen
1 Batteriefach öffnen: Deckel aufklappen.
2 Batterien (3x Typ AA) einlagen. Polung beachten!
3 Batteriefach schlieBen: Deckel zuklappen.
6.2 Sprache einstellen
Das Messgerät besitzt eine sprachspezifische Benutzer ober fläche. Im Auslieferungszustand ist die Benutzersprache Englisch eingestellt.
1 Mit Gerä einschalten.
2 Mit [ ] Einstellmodus öffnen.
3 Mit [ ] (Language) wahlen und mit [ ] öffnen.
4 Mit [ ] gewünschte Sprache wahlen und mit [ ] Einstellung übernehmen.
7. Bedienung
7.1 Fuhler anschließen
- Temperaturfuhler an die Fuhlerbuchse anschließen. Polung beachten!
7.2 Ein-/Ausschalten
Gerat einschalten: [O] oder Trigger drucken.
Die Displaybeleuchtung schaltet sich automatisch aus, wenn 30 Sekunden lang keine Taste betätig wird. Durch Betätigen einer beliebigen Taste wird die Beleuchtung wieder einge schaltet.
Gerat ausschalten: [G]
Das Gerät schaltet sich automatisch aus, wenn 2 Minuten lang keine Taste betätig wird.
7.3 Displayanzeigeändern
Im Display können unterschiedliche Kombinationen von jeweils drei Messgroßen angezeigt werden.
- Gerät ist eingeschaltet.
Mit [ ] die gewünschte Messgroßenanzeige wahren:
·TIRmax,TR,TRmin
·nur bei gestecktem Thermoelement: TTE TIR T_(TE - IR)
·nur H1: %rF, TIR, Ttd
·nur H1: %rF, TUmg, Ttd
·nur H1: Ttd maxT Ttd min
·nur H1:awmax,aw,awmin
7.4 Messen
Hinweise zur IR-Messung (Kapitel 12)/ Kontaktmessung (Kapitel 13) beachten.
- Gerät ist eingeschaltet.
Messung durchfuhren
Die Messung (IR- und Kontaktmessung) wird durch Drücken des Triggers ausgelöst.
- Orangene Schutzkappe vom Objektiv abnehmer.
1 Dauernde Messung deaktiviert: Trigger gedrück halten.
- SCAN wird angezeigt.
oder
Dauernde Messung aktiviert: Trigger drücken. - CONT wird angezeigt.
2 Messobjekt anpeilen (IR) bzw. Thermoelement positionieren (Kontaktmessung).
- Wenn Laser aktiviert: Die Laserpunkte markieren den Messbereich der IR-Messung.
3 Dauernde Messung deaktiviert: Trigger loslassen, um Messung zu beenden.
oder
Dauernde Messung aktiviert: Trigger nochmals drücken, um Messung zu beenden.
- HOLD wird angezeigt.
- Die Messwerte werden bis zur nthsten Messung gehalten.
8. Einstellungen
8.1 Einstellungen vornehmen
- Gerät ist eingeschaltet.
1 Mit [ ] Einsteinmodus öffnen. - Ein Rahmen markiert die angewählte Funktion.
2 Mit [ ] gewünschte Funktion wahlen und mit [ ] öffnen.
3 Mit [ ] Einstellungen vornehmen und mit [ ] übernehmen:
Funktionen
Beleuchting: Intensität der Displaybeleuchting einstellen.
Laser: Laser zur Messfleckmarkierung an-/ ausschalten.
Alarnton: Alarnton an-/ ausschalten.
Dauernd: Kontinuierliche IR-Messung an-/ ausschalten.
Einheit: Temperatureinheit einstellen.
Emissionsgrad: Emissionsgrad einstellen (siehe auch Kapitel 8.2). Diese Funktion kann mit [E] auch direkt aus der Messansicht geöffnet werden.
Spicher: Speicher verwalten (siehe auch Kapitel 8.3).
Alarm: Alarmgrenzwerte einstellen (siehe auch Kapitel 8.4).
[12] Kalender: Datum und Uhrzeit einstellen. Beim Speichern von Messdaten werden diese mit einem Datumund Zeitstempel versehen.
Sprache: Sprache der Benutzeroberfläche einstellen (siehe auch Kapitel 6.2).
Zurücksetzen: Einstellungen auf Werkseinstellungen zurücksetzen.
Information: Geräteinformationen anzeigen.
8.2 Details: Emissionsgrad
Der Emissionsgrad kann auf drei verschiedene Arten eingestellt werden.
- Funktion Emissionsgrad ist geöffnet.
Material auswahlen
Mit [ ] ein Material (mit zugeordnetem typischen Emissionsgrad) aus der Listewahlen und mit [ ] Auswahl übernehmen.
Manuell anpassen
1 Mit [ ] Manuell anpassen wahlen und mit [ ] Funktion öffnen.
2 Mit [ ] Emissionsgrad einstellen und mit [ ] Einstellung übernehmen.
Automatisch anpassen
! Ein angeschlossener Kontaktfuhler oder ein separates Kontakt thermometer ist erforderlich. Der Emissionsgrad wird über einen Vergleich der gemessenen Oberflächentemperaturen (Kontaktmessung und Infrarotmessung) berechnet.
1 Mit [ ] Automatisch anpassen wahlen und mit [ ] Funktion öffnen.
- Ist ein Kontaktfuhler (Thermoelement Typ K, Klasse 1) angeschlossen, wird die über das Thermoelement gemessene Oberflächentemperatur (T_TC) angezeigt. Ist kein Kontaktfuhler ange schlossen muss die (mit einem anderen Kontakt thermo meter gemessene) Temperatur mit [ ] eingegeben werden.
2 Mit [□] den gemessenen bzw. den eingestellten Wert übernehmen.
3 Durch Drücken des Triggers die Oberflächentemperatur über den Infrarotsensor (T_IR) ermitteltn.
- Der gemessene Wert wird angezeigt.
4 Mit [□] den gemessenen Wert übernehmen. - Der berechnete Emissionsgrad (E) wird angezeigt.
5 Mit [□] den berechneten Wert übernehmen.
8.3 Details: Speicher
- Funktion Speicher ist geöffnet.
Speichern - Neuer Speicherort
These Funktion kann mit [a] auch direkt aus der Messansicht geöffnet werden.
Ein Speicherort kann neu erstellt werden.
1 Mit [ ] Speichern wahlen und mit [ ] Funktion öffnen.
2 Mit [ ] Neuer Speicherort wahlen und mit [ ] Funktion öffnen.
3 Mit [□] und [□] Speicherortbezeichnung eingeben.
4 Mit [ ] wahlen und mit [ ] Eingabe bestätigen.
Speichern - Messdaten speichern
These Funktion kann mit [a] auch direkt aus der Messansicht geöffnet werden.
Die aktuellen Messdaten können in einem vorhandenen Speicher ort gespeichert werden.
1 Mit [ ] Speichern wahlen und mit [ ] Funktion öffnen.
2 Mit [ ] einen vorhandenen Speicherort wahlen und mit [ ] Auswahl übernehmen.
3 Mit [□] aktuelle Messdaten speichern.
Uberblick
These Funktion kann nur über den Einstellmodus geöffnet werden, nicht mit [d] aus der Mess ansicht.
Vorhandene Speicherorte können angezeigt und gelöscht werden.
Mit [ ] Überblick wahlen und mit [ ] Funktion öffnen.
- Die vorhandenen Speicherorte und die Anzahl der darin gespeicherten Messdaten werden angzeigt.
Zum Löschen eines Speicherorts und der darin gespeicherten Messddaten: Mit [ ] Funktion öffnen, mit [ ] Bestätigung (wahlen und mit [ ] Löschen durchführren.
Löschen
These Funktion kann nur über den Einstellmodus geöffnet werden, nicht mit [d] aus der Mess ansicht.
Der komplette Speicher (Messorte und Messdaten) kann gelöscht werden.
1 Mit [ ] Löschen wahlen und mit [ ] Funktion öffnen.
2 Mit [ ] Bestätigung (wahlen und mit [ ] Löschen durchführten.
8.4 Details: Alarm
Die Alarmfunktion kann an-/ ausgeschelt werden und Alarm Grenzen für die Messkanäle Infrarot (gemessen), Thermoelement (gemessen), Taupunktstabstand (nur H1, berechnet) und Oberflächenfeuchte (nur H1, berechnet) können eingestellt werden.
- Funktion Alarm ist geöffnet.
1 Messkanal wahlen und durch Drucken des Joisticks aktivieren.
2 Alarmfunktion fur den gewahlten Messkanal an-/ ausschalten: Joystick hoch / runter.
3 Joystick nach rechts und Grenzwert(e) einstellen: Joystick hoch / runter.
4 Eingaben durch Drucken des Joisticks speichern.
9. Anschluss an PC-Software
Über die USB-Schnittstelle kann das Messgerät an einen PC angeschlüssen werden. Mit der Software testo easyClimate (Download über www.testo.com/download-center, Lizenz Schlüssel zur Freischaltung der Software: siehe Rückseite dieser Anleitung) können Gerätekonfigurationen am PC vorgenommen werden und im Gerät gespeicherte Messaten auf den PC übertragen werden.
-
Messgeräte über das USB-Kabel an einen PC anschließen.
-
Das Gerät wechsel in den SlaveModus. Alle Bedientasten am Gerät sind deaktiviert. Für weitere Informationen beachten Sieitte die Bedienungs anleitung zur Software testo easyClimate.
10. Wartung und Pflege
10.1 Batterien wechseln
1 Batteriefach öffnen: Deckel aufklappen.
2 Verbrauchte Batterien entnehmen und neue Batterien einlagen. Polung beachten!
3 Batteriefach schließen: Deckel zuklappen.
10.2 Gerät reinigen
Für die Reinigung nur schwache handelsübliche Neutral-/ Haushaltsreiniger (z.B. Spülmittel) verwenden. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!
Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
Das Infrarotobjektiv vorsichtig mit einem mit Wasser oder medizinischem Alkohol benetzten Watte stäbchen reinigen.
11. Fragen und Antwerten
| Frage Möglich Ursachen Möglichkeit Lösung | ||
| ► leuchtet. Batterien leer. Batterien wechseln. | ► | |
| - - - leuchtet. Messwerte außerhalb des Zulässigen MessbereichsMessbereichs. einhalten. | ► | |
| Gerät{lösst sich nicht Batterien fast leer. Batterien wechseln.einschalten. | ► | |
| Gerät schaltet sich selbständig aus. | Gerät schaltet sich 2 Minuten nach der letzten Tasten-betätigung automatisch aus. | Gerät erneut einschalten. |
Falls wir ihre Frage nicht beantwerten konnten: Wenden Sie sichitte an ihren Handler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact.
12. Hinweise zur IR-Messung
12.1 Messmethode
IR-Messung ist eine optische Messung
Linse sauber halten.
Nicht mit beschlagener Linse messen.
- Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgroßen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.
IR-Messung ist eine Oberflächenmessung
Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz.
- Bei eingeschweiten Lebensmitteln nicht an Luftinschlüssen messen.
Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kern temperatur mit Einstech- / Eintauchthermometer messen.
Anglezeit
- Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/Außenmessung) besteht das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.
12.2 Emissionsgrad
Materialien besitzen unterschiedliche Emissionsgrade, das heißt sie senden Unterschiedliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des Geräts ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln Blanke Metalle und Metaloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net.
Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt-Thermo meter messen.
Emissionsgradtablette wichtiger Materialien (typische Werte)
| Material (Temperatur) & | |
| Aluminium, walzblank (170°C) 0,04 | |
| Baumwolle (20°C) 0,77 | |
| Beton (25°C) 0,93 | |
| Eis, glatt (0°C) 0,97 | |
| Eisen, abgeschmirgelt (20)°C | 0,24 |
| Eisen mit Gusshaut (100°C) | 0,80 |
| Eisen mit Walzhaut (20°C) | 0,77 |
| Gips (20°C) | 0,90 |
| Glas (90°C) | 0,94 |
| Gummi, hart (23°C) | 0,94 |
| Gummi, weich-grau (23°C) | 0,89 |
| Holz (70°C) | 0,94 |
| Kork (20°C) | 0,70 |
| Material (Temperatur) € | |
| Kühlkörper, schwarz eloxiert (50°C) | 0,98 |
| Kupfer, leicht angelaufen (20°C) | 0,04 |
| Kupfer, oxidiert (130°C) | 0,76 |
| Kunststoffe: PE, PP, PVC (20°C) | 0,94 |
| Messing, oxidiert (200°C) | 0,61 |
| Papier (20°C) | 0,97 |
| Porzellan (20°C) | 0,92 |
| Schwarzer Lack, matt (80°C) | 0,97 |
| Stahl, wärmebeh. Oberfläche (200°C) | 0,52 |
| Stahl, oxidiert (200°C) | 0,79 |
| Ton, gebrannt (70°C) | 0,91 |
| Transformatorenlack (70°C) | 0,94 |
| Ziegelstein, Mörtel, Putz (20°C) | 0,93 |
- Hinweise zur Kontaktmessung12
12.3 Messbereich, Entfernung
Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messbereich erfasst.
Messoptik (Verhältnis Entfernung : Messbereich)
kursiv = Laser
nicht kursiv = Messbereich
13. Hinweise zur Kontaktmessung
▶ Mindesteinstechtiefe bei Tauch-/ Einstechfuhlern beachten: 10x Fuhlerdurchmesser
Einsatz in aggressiven Säuren oder Basen vermeiden.
1. General information
4. Technische gegevens
Postfach 11 40, 79849 Lenzkirch
Testo-Straße 1, 79853 Lenzkirch
Telefon: +49 7653 681-0
Fax: +49 7653 681-100
E-Mail: info@testo.de
Internet: http://www.testo.com
