835 - Thermomètre Testo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 835 Testo au format PDF.
| Type de produit | Thermomètre infrarouge compact avec mesure par contact et option humidité |
| Marque | Testo |
| Modèle | 835 |
| Dimensions (L x l x H) | 193 x 166 x 63 mm |
| Poids | 514 g (T1/T2) / 527 g (H2) avec piles |
| Alimentation | 3 piles AA ou USB avec logiciel EasyClimate |
| Autonomie des piles | 25 h (sans laser ni rétroéclairage) / 10 h (sans rétroéclairage) |
| Plage de mesure infrarouge | -30 °C à +600 °C (T1/H1) ou -10 °C à +1500 °C (T2) |
| Plage de mesure par contact (type K) | -50 °C à +600 °C (T1/H1) ou -50 °C à +1000 °C (T2) |
| Plage de mesure d'humidité (H1) | 0 à 100 % HR |
| Résolution | 0,1 °C/°F pour température ; 0,1 %HR pour humidité |
| Précision infrarouge | ±1,0 °C (0…+99,9 °C) ; ±1 % de la valeur de mesure (+100…+600 °C) |
| Précision par contact | ±(0,5 °C + 0,5 % de la valeur de mesure) |
| Optique | 50:1 (distance : spot), ouverture 24 mm |
| Laser | 4 points, classe 2, <1 mW, 8-14 μm |
| Fonctions principales | Mesure infrarouge, par contact (thermocouple K), humidité (H1), alarme, mémoire, émissivité réglable, rétroéclairage, mesure continue |
| Affichage | Écran avec combinaisons de 3 valeurs (IR, TC, humidité, point de rosée) |
| Logiciel PC | Compatible avec EasyClimate via USB |
| Température de travail | -20 °C à +50 °C |
| Température de stockage | -30 °C à +50 °C |
| Matériau du boîtier | ABS/PC |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon humide (eau savonneuse) ; objectif avec coton-tige imbibé d'eau ou d'alcool médical |
| Sécurité | Ne pas utiliser en zone explosive, ni pour diagnostics médicaux ; ne pas mesurer sur éléments sous tension |
| Garantie | 2 ans (conditions sur www.testo.com/warranty) |
FOIRE AUX QUESTIONS - 835 Testo
Questions des utilisateurs sur 835 Testo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice 835 - Testo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 835 de la marque Testo.

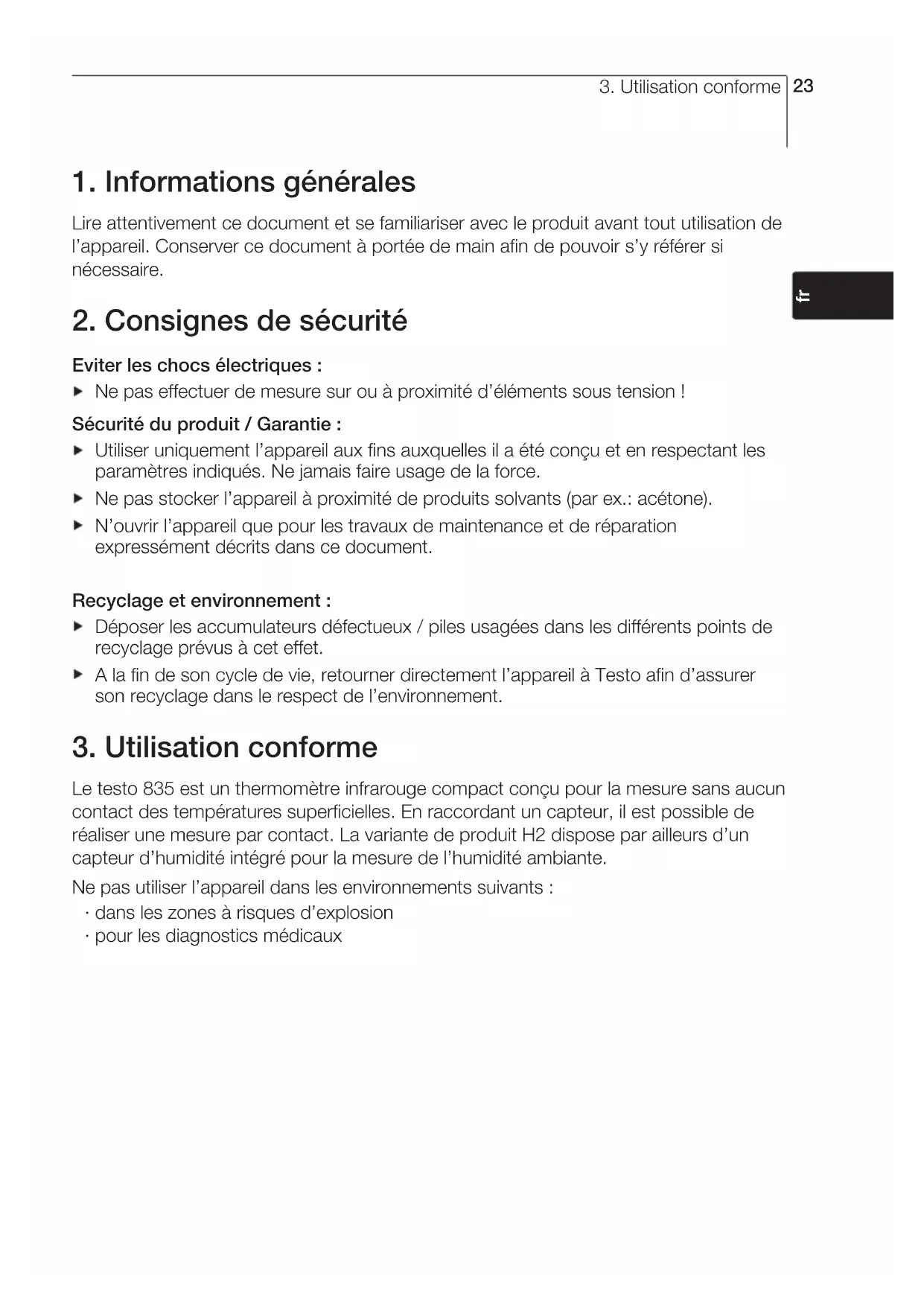

MODE D'EMPLOI 835 Testo
Mode d'emploi (fr) 23
Lire attentivement ce document et se familiariser avec le produit avant toute utilisation de l'appareil. Conserver ce document à portée de main afin de pouvoir s'y référer si nécessaire.
Éviter les chocs électriques :
- Ne pas effectuer de mesure sur ou à proximité d'éléments sous tension!
Sécurité du produit / garantie :
Utiliser uniquement l'appareil aux fins auxquelles il a été conçu et en respectant les paramètres indiqués. Ne jamais faire usage de la force. - Ne pas stocker l'appareil à proximité de produits solvants (par ex. : acetone). - N'ouvrir l'appareil que pour les travaux de maintenance et de réparation expressément décrits dans ce document.
Recyclage et environnement :
Déposer les accumulateurs défectueux / piles usagées dans les différents points de recyclage prévus à cet effet. À la fin de son cycle de vie, retourner directement l'appareil à Testo afin d'assurer son recyclage dans le respect de l'environnement.
3. Utilisation conforme
Le Testo 835 est un thermomètre infrarouge compact conçu pour la mesure sans aucun contact des températures superficielles. En raccordant un capteur, il est possible de réaliser une mesure par contact. La variante de produit H2 dispose par ailleurs d'un capteur d'humidité intégré pour la mesure de l'humidité ambiantes.
Ne pas utiliser l'appareil dans les environnements suivants :
· dans les zones à risques d'explosion - pour les diagnostics médicaux
4. Caractéristiques techniques
| Propriétés Valeurs | |
| Mesure infrarouge | |
| Optique 50:1 +Diamètre d'ouverture du capteur (24mm) | |
| Type de laser Laser 4 points | |
| Puissance / Longueur d'onde < 1 mW / 8 à 14 μm | |
| Classe / Norme 2 / EN 60825-1:2007 | |
| Plage de mesure T1 / H1 : -30...+600 °C | |
| T2: -10...+1500 °C | |
| Résolution 0,1 °C/°F | |
| Précision (±1 digit) T1 / H1 : ±2,5 °C (-30,0...-20,1 °C) | |
| ±1,5 °C (-20,0...-0,1 °C) | |
| ±1,0 °C (0,0...+99,9 °C) | |
| ±1 % de la valeur de mesure (+100,0...+600.0 °C) | |
| T2: ±2,0 °C ou ±1 % de la valeur de mesure (la valeur la plus élevé est valable) | |
| Fréquence de mesure 0,5 s | |
| Mesure par contact | |
| Type de capteur thermocouple type K (raccordable) | |
| Plage de mesure T1 / H1 : -50...+600 °C | |
| T2: -50...+1000 °C | |
| Résolution 0,1 °C/°F | |
| Précision (±1 digit) ± (0,5 °C + 0,5 % de la valeur de mesure) | |
| Fréquence de mesure 0,5 s | |
| Mesure de l'humidité (seulument H1) | |
| Plage de mesure 0...100% HR | |
| Résolution 0,1 %HR (humidité) | |
| 0,1 °C/°F (température) | |
| 0,1 °C td/°F td (température du point de rosée) | |
| Précision (±1 digit) ± 2 %HR | |
| ± 0,5 °C | |
| Fréquence de mesure 0,5 s | |
| Généralités | |
| Température de travail | -20 ... +50 °C |
| Température de transport/stockage | -30 ... +50 °C |
| Alimentation électrique | 3 x piles type AA ou par interface USB (uniquement en association avec le logiciel EasyClimate) |
| Durée de service des piles | 25 h (typiquement à 25 °C sans laser ni rétroéclairage de l'écran)10 h (typiquement à 25 °C sans rétroéclairage de l'écran) |
| Boîtier | ABS/PC |
| Dimensions | 193 x 166 x 63mm |
| Poids | T1 / T2 : 514g (piles incl.)H2 : 527g (piles incl.) |
| Directive CE | 2004/108/CE |
| Garantie | 2 ans, pour les conditions de garantie :cf. www.testo.com/warranty |
5. Description du produit

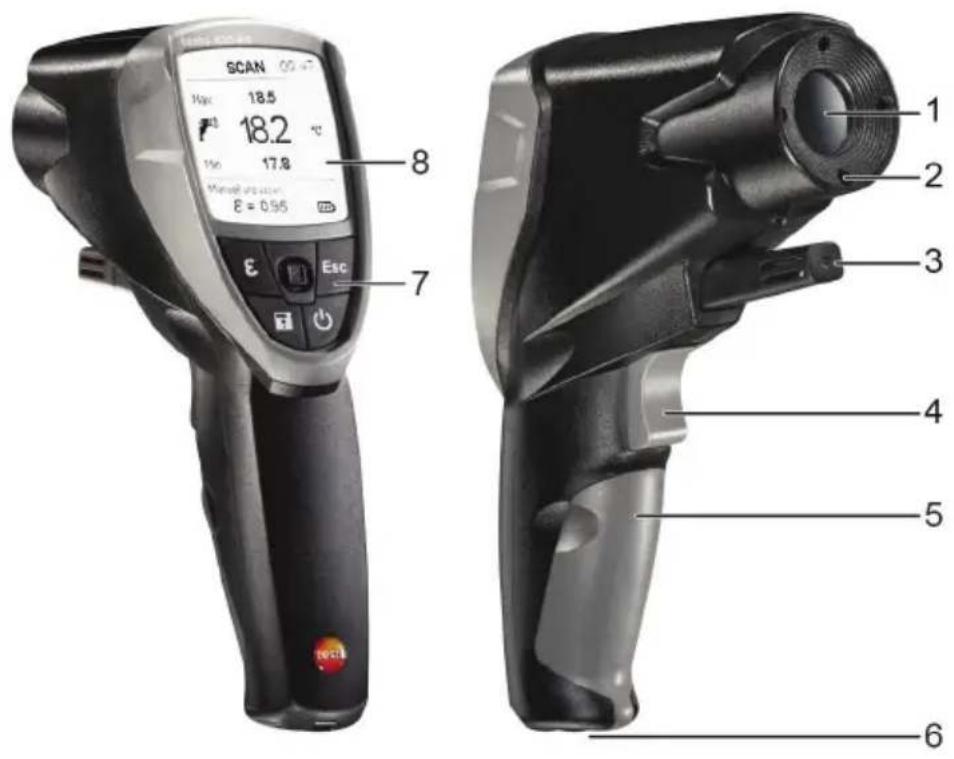

1 Objectif infrarouge 2 Laser 4 points pour le marquage du spot de mesure 3 Capteur d'humidité (uniquement H1) 4 Trigger (mesurer, enclencher) 5 Compartiment à piles 6 Interface USB, prise du capteur 7 Touches de commande
·[Φ Démarrage/Mise à l'arrêt de l'appareil · [Mémorisation des valeurs de mesure ·[E Ouvrir le menu Emission ·[Esc]: Étape précédente
[Manette à 5 voies (appuyer, haut, bas, gauche, droite) : Ouvrir le menu de configuration, confirmer la saisie, naviguer
8 Ecran
6.1 Mise en place des piles
1. Ouvrir le compartiment à piles : Ouvrir le couvercle. 2. Insérer les piles (3x type AA). Attention à la polarité ! 3. Fermer le compartiment à piles : Fermer le couvercle.
6.2 Réglage de la langue
L'appareil de mesure dispose d'une interface utilisateur en plusieurs langues. À la livraison, la langue utilisée par défaut est l'anglais.
1. Allumer l'appareil. 2. Avec [□] ouverture mode de réglage. 3. Avec [ ] sélectionner (Language) et ouvrir avec [ ]. 4. Avec [[]] sélectionner la langue désirée et reprendre le paramètre avec [].
7.1 Raccordement du capteur
Raccorder le capteur de température à la prise du capteur. Attention à la polarité !
7.2 Démarrage / mise à l'arrêt
Allumer l'appareil : appuyer sur [ou Trigger]. Le rétroéclairage de l'écran s'éteint automatiquement quand aucune touche n'a pas été actionnée pendant 30 secondes. En appuyant sur n'importe quelle touche, le rétroéclairage est à nouveau enclenché. Eteindre l'appareil : [6] L'appareil s'éteint automatiquement quand aucune touche n'a été actionnée pendant 2 minutes.
7.3 Modifier l'affichage de l'écran
Différentes combinaisons composées chacune de trois valeurs de mesure peuvent être affichées à l'écran.
- L'appareil est allumé.
Avec [ ] sélectionner l'affichage des valeurs de mesure souhaitées :
·TIRmax, TR, TRmin - uniquement si le thermocouple est connecté : T_TC, T_IR, T_(TC - IR) - uniquement H1: %HR, T_IR, T_td - uniquement H1: %HR, T_amb, T_td - uniquement H1: T_td, T_td, T_td - uniquement H1: a_w , a_w, a_w
7.4 Mesures
Respecter les remarques relatives aux mesures IR (chapitre 12) / mesures par contact (chapitre 13).
- L'appareil est allumé.
Réalisation des mesures
La mesure (IR et mesure par contact) est déclenchée en appuyant sur le trigger.
Retirer le capot de protection orange de l'objectif.
1 Mesure continue désactivée : Maintenir le trigger enfoncé.
- SCAN s'affiche.
Mesure continue activée : Appuyer sur le trigger.
- CONT s'affiche.
2. Viser l'objet de la mesure (IR) ou positionner le thermocouple (mesure par contact). - Si le laser est activé : Les points du laser marquent la plage de mesure de la mesure IR. 3. Mesure continue désactivée : Relâcher le trigger pour terminer la mesure.
Mesure continue activée : Appuyer une nouvelle fois sur le trigger pour terminer la mesure.
- HOLD s'affiche.
- Les valeurs de mesure sont maintenues jusqu'à la prochaine mesure.
8.1 Procéder aux réglages.
- L'appareil est allumé.
Avec [□] ouvrez le mode de réglage. - Un cadre marque la fonction sélectionnée. Avec [ ] sélectionner la fonction requise et ouvrir avec [ ]
3Avec[ ]procédera aux réglages et les reprendra avec[ ]:
Fonctions
Eclairage: Régler l'intensité du rétroéclairage de l'écran. Laser: Activer/désactiver le laser pour le marquage du spot de mesure. Bip: Activer/désactiver le bip. Continuel: Activer/désactiver la mesure IR continue. Unité: Régler l'unité de température. Emission: Régler l'émissivité (cf aussi chapitre 8.2). Cette fonction peut aussi être directement ouverte à partir de la vue de la mesure avec [E]. Mémoire : Administrer la mémoire (cf aussi chapitre 8.3). Alarme: Régler les valeurs limites de l'alarme (cf aussi chapitre 8.4). 12 Calendrier: Régler la date et l'heure. Lors de l'enregistrement des données de mesure, elles sont munies d'un timbre horodateur. Langue: Régler la langue de l'interface utilisateur (cf aussi chapitre 6.2). Réinitialiser: Rétablir les réglages par défaut. Information: Afficher les informations de l'appareil.
8.2 Détails : émission
L'émissivité peut être régée de trois manières différentes.
- La fonction Émission est ouverte.
Sélectionner la matière
Avec [ ] sélectionner une matière (avec émissivité typique attribuée) à partir de la liste et reprendre la sélection avec [ ]
Réglage manuel
1 Avec [ ] sélectionner Réglage manuel et avec [ ] ouvrir la fonction. 2 Avec [ ] régler l'émissivité et avec [ ] reprendre le réglage.
Réglage automatique
Un capteur par contact raccordé ou un thermomètre par contact séparé est nécessaire. L'émissivité est calculée par comparaison des températures de surface mesurées (mesure par contact et mesure infrarouge). Avec [ ] sélectionner Réglage automatique et avec [ ] ouvrir la fonction.
- Si un capteur par contact (thermocouple type K, classe 1) est raccordé, la température de surface mesurée à l'aide du thermocouple (T_TC) s'affiche. Si un capteur par contact est raccordé, la température (mesurée avec un autre thermomètre par contact) doit être saisie avec [ ]
Avec [□] reprise, la valeur mesurée ou réglée. Determiner la température de la surface par le capteur infrarouge (T_IR) en appuyant sur le trigger.
- La valeur de mesure s'affiche.
4 Avec [□] reprendre la valeur mesurée. - L'émissivité calculée ( ±b ) s'affiche. 5 Avec [□] reprendre la valeur mesurée.
8.3 Détails : mémoire
-La fonction Mémoire est ouverte.
Enregistrer - nouveau lieu
Cette fonction peut aussi être directement ouverte à partir de la vue de la mesure avec
Un nouveau répertoire d'enregistrement peut être créé.
1 Avec [ ] sélectionner Enregistrer et avec [ ] ouvrir la fonction. 2 Avec [ ] sélectionner Nouveau lieu et avec [ ] ouvrir la fonction. 3 Avec [ ] et [ ] saisie la désignation du réseau d'enregistrement. 4 Avec [ ] sélectionner et avec [ ] confirmer la saisie.
Enregistrer - enregistrer les données de mesure
Cette fonction peut aussi être directement ouverte à partir de la vue de la mesure avec
Les données de mesure actuelles peuvent être enregistrées dans un répertoire d'enregistrement
1 Avec [ ] sélectionner Enregistrer et avec [ ] ouvrir la fonction. 2 Avec [ ] sélectionner un nouveau lieu et avec [ ] reprendre la sélection. 3 Avec [ ] enregistrer les données de mesure actuelles
Aperçu
Cette fonction peut être ouverte uniquement à travers le mode de réglage, pas avec [ ] dans la vue de la mesure.
Les répertoires d'enregistrement disponibles peuvent être affichés et supprimés.
Avec [ ] sélectionner Aperçu et avec [ ] ouvrir la fonction. - Les répertoires d'enregistrement disponibles et le nombre des données de mesure qui y sont enregistrées s'affichent. Pour supprimer un répertoire d'enregistrement et les données qui s'y trouvent : Avec [ ] ouvrir la fonction, avec [ ] sélectionner Confirmation ( ) et avec [ ] supprimer.
Effacer
Cette fonction peut être ouverte uniquement à travers le mode de réglage, pas avec [ ] dans la vue de la mesure.
La mémoire complète (lieux et données de mesure) peut être supprimée.
1 Avec [ ] sélectionner Supprimer et avec [ ] ouvrir la fonction. 2 Avec [ ] sélectionner Confirmation (☑) et avec [ ] supprimer.
8.4 Détails : alarme
La fonction alarme peut être activée/désactivée et les limites de l'alarme pour les canaux de mesure infrarouge (mesurés), thermocouple (mesuré), point de rosée (uniquement H1, calculé) et humidité de surface (uniquement H1, calculé) peuvent être réglées.
-La fonction Alarme est ouverte.
1. Sélectionner le canal de mesure et l'activer en appuyant sur le joystick. 2. Activer/désactiver la fonction alarme pour le canal de mesure sélectionné : joystick haut / pas 3. Joystick vers la droite et régler la(les) valeur(s) limite(s): joystick haut / bas 4. Enregistrer les saisies en appuyant sur le joystick.
9. Raccordement au logiciel PC
L'appareil de mesure peut être raccordé à un PC par l'interface USB. Avec le logiciel easyClimate (téléchargement sur www.testo.com/download-center, clé de licence pour la validation du logiciel : voir dos de ces instructions), les configurations de l'appareil peuvent être définies sur le PC et les données de mesure enregistrées dans l'appareil peuvent être transmises au PC.
Raccorder les appareils de mesure à un PC par le câble USB. - L'appareil passe en mode esclave. Toutes les touches fonctionnelles de l'appareil sont désactivées.
Pour d'autres informations, veuillez vous référer au guide d'utilisation du logiciel testo easyClimate.
10.1 Remplacement des piles
1 Ouvrir le compartiment à piles : Ouvrir le couvercle. 2 Retirer les piles usagées et en mettre des neuves en place. Attention à la polarité ! 3 Fermer le compartiment à piles : Fermer le couvercle.
10.2 Nettoyage de l'appareil
Pour le nettoyage, utiliser uniquement des solutions lavantes neutres/ménagères (par ex. du produit vaisselle) douces. Ne pas utiliser de produits de nettoyage ou solvants corrosifs!
- Essuyer le boîtier avec un chiffon humide (eau savonneuse).
- Nettoyer précautionneusement l'objectif infrarouge avec un coton-tige imbibé d'eau ou d'alcool médical.
11. Questions et réponses
| Question Causes possibles Solution proposée | ||
| □ s'allume. Les piles sont vides. Remplacer les piles. | ||
| -- -- s'allume. Valeurs de mesure en dehors Respecter la plage de de la plage de mesure. mesure admissible. | ||
| L'appareil ne s'allume pas. Piles faibles | Remplacer les piles. | |
| L'appareil s'éteint automatiquement. | L'appareil s'éteint automa-tiquement 2 minutes après laforthème pression sur une touche. | Allumer l'appareil une nouvelle fois. |
Si nous ne pouvons pas répondre à vos questions :
S'adresser à un revendeur ou au service après-vente Testo.
Vous trouverez nos coordonnées sur Internet, à l'adresse www.testo.com/service-contact.
12.1 Méthode de mesure
Les mesures IR sont des mesures optiques.
La lentille doit rester propre. Ne jamais procéder à des mesures avec une lentille embuée. - Libérer la zone de mesure (espace entre l'appareil et l'objet de mesure) de toute grandeur perturbatrice : particules de poussière ou de saleté, humidité (pluie, vapeur) ou gaz.
Les mesures IR sont des mesures superficielles.
Lorsque des saletés, de la poussière, des asperités, etc. se trouvent sur la surface, seule la couche supérieure est mesurée, c'est-à-dire la saleté.
- Sur les aliments emballos sous vide, ne pas procéder à la mesure sur des bulles d'air.
Procéder à une nouvelle mesure au moyen d'un thermomètre à contact en cas de valeurs critiques. Notamment dans le domaine alimentaire : Mesurer la température au cœur avec un thermomètre par pénétration/immersion.
Temps de réponse
- En cas de modification des conditions ambiantes (changement de lieu de mesure, p. ex. mesures à l'intérieur / à l'extérieur), l'appareil de mesure a besoin d'un temps de réponse de 15 min pour procéder à des mesures infrarouges.
12.2 Émissivité
Différentes matières représentent des émissivités différentes ; en d'autres termes, ils émettent des quantités différentes de rayonnement électromagnétique. L'émissivité de l'appareil a été réglée sur 0,95 en usine. Cette valeur est la valeur idéale pour les mesures sur les objets non-métalliques (papier, céramique, plâtre, bois, peintures et vernis), les plastiques et les aliments.
Les métaux nus et les oxydes métalliques ne peuvent être mesurés au moyen d'infrarouges que dans certaines conditions en raison de leur émissivité faible ou inégale.
- Appliquer sur l'objet de mesure des revêtements augmentant l'émissivité, tels que du vernis ou du ruban adhésif à émission (n° art. 0554 0051). Si cela est impossible : Mesurer avec un thermomètre par contact.
Tableau de l'émissivité des matières les plus importantes (valeurs typiques)
| Matière (température) | Matière (température) |
| Aluminium, laminé (170 °C) 0,04 | Déperditeur de chaleur, noir galvanisé 0,98 |
| Coton (20 °C) 0,93 | Cuivre, légèrement terni (20 °C) 0,04 |
| Béton (25 °C) 0,93 | Cuivre, oxydé (130 °C) 0,76 |
| Glace, lisse (0 °C) 0,97 | Plastiques : PE, PP, PVC (20 °C) 0,94 |
| Fer, poli à l'émeri (20 °C) 0,24 | Laiton, oxydé (200 °C) 0,61 |
| Fer avec croûte de coulée (100 °C) 0,80 | Papier (20 °C) 0,97 |
| Fer avec croûte de laminage (20 °C) 0,77 | Porcelaine (20 °C) 0,92 |
| Plâtre (20 °C) 0,90 | Peinture noire, mate (80 °C) 0,97 |
| Verre (90 °C) 0,94 | Acier, traitement thermique Surface (200 °C) 0,52 |
| Caoutchouc, dur (23 °C) 0,94 | Acier, oxydé (200 °C) 0,79 |
| Caoutchouc,ouple-gris (23 °C) 0,89 | Argile, cuite (70 °C) 0,91 |
| Bois (70 °C) 0,94 | Vernis de transformateur (70 °C) 0,94 |
| Liège (20 °C) 0,70 | Brique, mortier, crépi (20 °C) 0,93 |
12.3 Plage de mesure, éloignement
Une zone de mesure définie est saisie en fonction de l'éloignement entre l'appareil de mesure et l'objet de mesure.

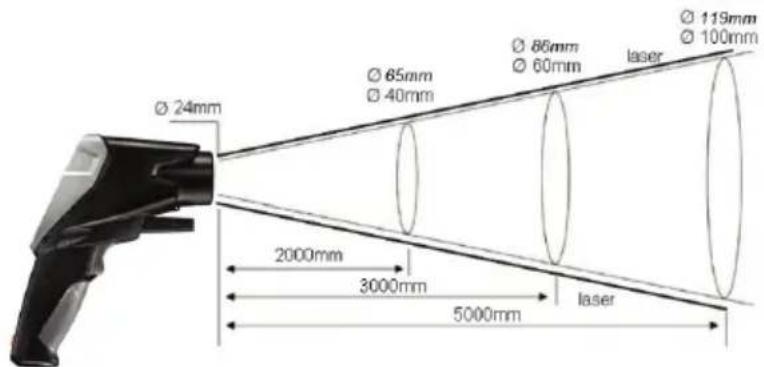

Optique de mesure (rapport entre l'éloignement et la zone de mesure)
en italique = laser
pas en italique = zone de mesure
13. Remarques relatives à la mesure par contact
Respecter la profondeur de pénétration minimale pour les capteurs par pénétration/immersion : 10x diamètre du capteur Eviter l'utilisation dans des acides et des bases agressifs.
