BEDIENUNGSANLEITUNG ROC 46 THOMSON

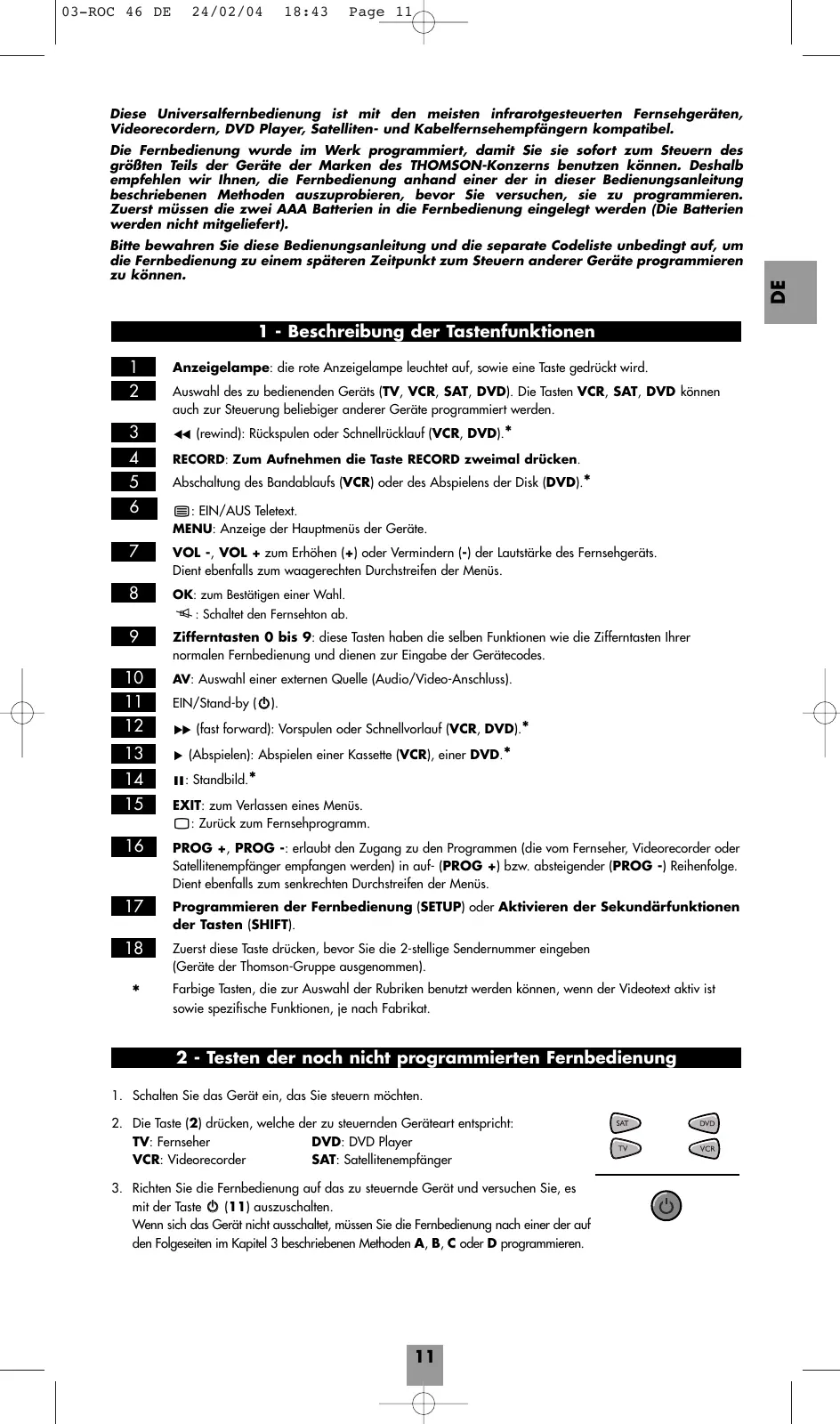

03-ROC 46 DE 24/02/04 18:43 Page 11 Diese Universalfernbedienung ist mit den meisten infrarotgesteuerten Fernsehgeräten, Videorecordern, DVD Player, Satelliten- und Kabelfernsehempfängern kompatibel. Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt zum Steuern anderer Geräte programmieren zu können.

1 - Beschreibung der Tastenfunktionen

Anzeigelampe: die rote Anzeigelampe leuchtet auf, sowie eine Taste gedrückt wird. Auswahl des zu bedienenden Geräts (TV, VCR, SAT, DVD). Die Tasten VCR, SAT, DVD können auch zur Steuerung beliebiger anderer Geräte programmiert werden.

G (rewind): Rückspulen oder Schnellrücklauf (VCR, DVD).*

RECORD: Zum Aufnehmen die Taste RECORD zweimal drücken.

a: EIN/AUS Teletext. MENU: Anzeige der Hauptmenüs der Geräte.

VOL -, VOL + zum Erhöhen (+) oder Vermindern (-) der Lautstärke des Fernsehgeräts. Dient ebenfalls zum waagerechten Durchstreifen der Menüs.

OK: zum Bestätigen einer Wahl.

Zifferntasten 0 bis 9: diese Tasten haben die selben Funktionen wie die Zifferntasten Ihrer normalen Fernbedienung und dienen zur Eingabe der Gerätecodes. Abschaltung des Bandablaufs (VCR) oder des Abspielens der Disk (DVD).* : Schaltet den Fernsehton ab.

B (Abspielen): Abspielen einer Kassette (VCR), einer DVD.*

EXIT: zum Verlassen eines Menüs. I: Zurück zum Fernsehprogramm.

PROG +, PROG -: erlaubt den Zugang zu den Programmen (die vom Fernseher, Videorecorder oder Satellitenempfänger empfangen werden) in auf- (PROG +) bzw. absteigender (PROG -) Reihenfolge. Dient ebenfalls zum senkrechten Durchstreifen der Menüs.

Programmieren der Fernbedienung (SETUP) oder Aktivieren der Sekundärfunktionen der Tasten (SHIFT).

Zuerst diese Taste drücken, bevor Sie die 2-stellige Sendernummer eingeben (Geräte der Thomson-Gruppe ausgenommen).

AV: Auswahl einer externen Quelle (Audio/Video-Anschluss). F (fast forward): Vorspulen oder Schnellvorlauf (VCR, DVD).* Farbige Tasten, die zur Auswahl der Rubriken benutzt werden können, wenn der Videotext aktiv ist sowie spezifische Funktionen, je nach Fabrikat.

2 - Testen der noch nicht programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:

TV: Fernseher DVD: DVD Player VCR: Videorecorder SAT: Satellitenempfänger

3. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es

mit der Taste B (11) auszuschalten. Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der auf den Folgeseiten im Kapitel 3 beschriebenen Methoden A, B, C oder D programmieren.

Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung anhand einer der in dieser Bedienungsanleitung beschriebenen Methoden auszuprobieren, bevor Sie versuchen, sie zu programmieren. Zuerst müssen die zwei AAA Batterien in die Fernbedienung eingelegt werden (Die Batterien werden nicht mitgeliefert). 03-ROC 46 DE 24/02/04 18:43 Page 12

3 - Programmieren der Fernbedienung

Methode A – Schnelles Programmieren mit 1-stelligem Untercode Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu steuernden Geräts (Fernseher, Videorecorder, Satellitenempfänger, Kabelempfänger oder DVD Player) suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite I der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen

leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger, DVD: DVD Player.

4. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).

5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem

Sie auf die Taste B (11) drücken.

6. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung

des Untercodes auf die OK (8) Taste.

7. Sollte sich das Gerät nicht ausschalten, erneut mehrmals die Taste B (11) drücken, bis

sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (1) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

8. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (2) drücken, um den

Untercode zu speichern. Hinweis: Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Beginnen Sie danach die Schnellprogrammierung. Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Beginnen Sie danach die Schnell-programmierung. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren. Methode B – Programmieren mit 3-stelligen Codes Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts (Fernseher, Videorecorder, Satellitenempfänger, Kabelempfänger oder DVD Player) suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen

leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger, DVD: DVD Player.

4. Wenn die Anzeige leuchtet, den für das Fabrikat des zu steuernden Geräts

vorgeschlagenen 3-stelligen Code eintippen (z. B. 036 für THOMSON). Die rote Anzeige erlischt (bzw. blinkt, falls der Code nicht korrekt ist).

5. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem

Sie einmal auf die Taste B (11) drücken.

6. Sollte sich das Gerät nicht ausschalten, den Schritt 2 wiederholen. Anschließend den

nächsten 3-stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste B (11) drücken. Den Vorgang wiederholen, indem Sie jeden der 3-stelligen Codes ausprobieren. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren.

03-ROC 46 DE 24/02/04 18:43 Page 13 Methode C – Programmieren mittels Code-Suche Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen

leuchtet (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger, DVD: DVD Player.

4. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem

Sie auf die Taste B (11) drücken.

5. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung

des Untercodes auf die OK (8) Taste.

6. Sollte sich das Gerät nicht ausschalten, die Taste B (11) so viele Male wie

erforderlich drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastendrücken der Anzeigelampe (1) die zum Erlöschen und anschließenden Wiederaufleuchten erforderliche Zeit lassen (ca. 1 Sekunde). Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

7. Sowie sich das zu steuernde Gerät ausschaltet, auf OK (8) drücken, um den Code

zu speichern. Hinweis: Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode C). Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein. Überprüfen der Programmierung: Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 14 durchrühren. Methode D – Automatische Codesuche Bei dieser Methode sendet die Fernbedienung die komplette Codeliste über Infrarotsignale an das Gerät, das fernbedient werden soll. Zur automatischen Codesuche gehen Sie wie folgt vor:

1. Vergewissern Sie sich, daß das Gerät eingeschaltet ist oder betätigen Sie den

Einschalter am Gerät.

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet

(Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Taste S loslassen.

4. An der Fernbedienung drücken Sie die Taste, die das Gerät fernbedienen soll

5. Drücken Sie ein einziges Mal die Taste PROG + (16), oder B (11), oder PLAY

oder (B -VCR/DVD). Einige Sekunden später versendet die Fernbedienung im Rhythmus von etwa einer Sekunde alle in ihr gespeicherten Codes an das Gerät (im Beispiel an den Fernseher). Drücken Sie ein zweites Mal PROG + (16) um den Senderhythmus so zu verlangsamen, daß pro 3 Sekunden nur ein Code gesendet wird. Sobald Sie nun sehen, daß z.B. der Fernseher eine Kanalumschaltung vornimmt (es erscheint ein anderer Sender am Bildschirm), drücken Sie sofort OK (8), um diesen Code auszuwählen und die Automatiksuche zu beenden. Sollten Sie nicht schnell genug reagieren, können Sie durch Druck auf PROG - (16) oder REW (G) so oft wie nötig auf den vorhergehenden Code zurückschalten. Wenn Sie zu weit zurück gegangen sind, können Sie durch Drücken von B (11), PROG + (16) oder PLAY (B) wieder nach vorwärts gehen. Sobald der Fernseher (im Beispiel) den Kanal umschaltet, drücken Sie zur Auswahl dieses Codes auf OK (8). Hinweis: Zur Programmierung der VCR Taste und zur Abänderung der auf der Fernbedienung angegebenen Geräteart (beispielsweise zur Bedienung eines Satellitenempfängers in der Tastenstellung VCR), müssen Sie zuerst den Code der Geräteart eingeben, die ferngesteuert werden soll (es handelt sich immer um einen Code mit 3 Ziffern, den Sie im Codeverzeichnis finden; siehe Methode B). Danach setzen Sie die Automatiksuche in Gang (Methode D). Beispiel: Sie wollen in Stellung VCR einen Satellitenempfänger fernsteuern. Geben Sie irgendeinen Satellitenempfängercode ein, den Sie im Codeverzeichnis finden; z.B. den Code 603 für Thomson Sat-Empfänger. Dann schalten Sie die Automatiksuche ein. Die Fernsteuerung probiert nun alle Bedienungscodes für Sat-Empfänger der ausgewählten Fabrikmarke.

oder oder 03-ROC 46 DE 24/02/04 18:43 Page 14 Methode E – Programmieren zum Steuern eines COMBO (TV-VCR-Kombigerät) Das Einrichten der Fernbedienung zum Steuern eines COMBO’s besteht darin, daß Sie zuerst den Fernsehgeräte- und anschließend den Videorecorderteil des aus diesen beiden Geräten bestehenden COMBO’s programmieren. Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Fernseher oder Videorecorder) suchen. Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen (s. Seite Untercode bzw. Codes).

1. Den COMBO einschalten, den Sie zu steuern wünschen.

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet

(Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Drücken Sie die Taste TV (2), und verfahren Sie nach einer der oben beschriebenen

Programmiermethoden A, B, C oder D.

4. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet

(Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

5. Drücken Sie die Taste VCR (2), und verfahren Sie nach einer der oben

beschriebenen Programmiermethoden A, B, C oder D.

4 - Wie man einen programmierten Code wiederfindet

Es kann erforderlich sein, den in die Fernbedienung einprogrammierten Code wiederzufinden.

1. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet

(Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

2. Die Taste (2) drücken, welche der zu steuernden Geräteart entspricht:

TV: Fernseher, VCR: Videorecorder, SAT: Satellitenempfänger, DVD: DVD Player.

3. Die Taste S (17) erneut kurz drücken. Die rote Anzeigelampe blinkt einmal.

4. Die Zifferntasten in aufsteigender Reihenfolge (0-9) drücken, bis die rote

Anzeigelampe (1) einmal blinkt.

5. Diejenige Ziffer, die das Blinken der roten Anzeigelampe (1) ausgelöst hat, ist die

erste Nummer Ihres 3-stelligen Codes. Bitte nachstehend notieren.

6. Wiederholen Sie den Schritt 4, um die beiden anderen Ziffern des Codes

7. Nach dem Auffinden der dritten Zahl erlischt die rote Anzeigelampe (1).

5 - Überprüfen der Programmierung

- Für Fernseher oder Satellitenempfänger: Schalten Sie das Gerät ein und drücken Sie beispielsweise auf die Taste 2, um den Sender zu wechseln. - Videorecorder: eine Cassette einlegen und anschließend auf PLAY (B) (13) drücken. - DVD-Spieler: eine DVD einlegen und anschließend auf PLAY (B) (13) drücken. Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen Programmierungs-Methode B oder C. Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben. Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren. TV-CODE VCR-CODE SAT-CODE DVD-CODE

6 - Lautstärkeeinstellung in der Betriebsart Satelliten- und Kabelfernsehen

Manche Stelliten- und Kabeldecoder haben keine Lautstärkeeinstellung. Die Fernbedienung ROC 46 ermöglicht beim Satelliten- oder Kabelempfang die Lautstärkefernbedienung des Fernsehers. Mit Satellitendecodern, die eine Lautstärkeneinstellung haben, kann das Gerät gewählt werden, das die Tasten (8) und VOL (7) in jeder der Betriebsarten Fernsehgeräte-Lautsträrken-einstellung oder Satelliten- oder Kabeldecoderlautstärkeneinstellung steuern. Zur Auswahl gehen Sie folgendermaßen vor:

1. Taste TV (2) drücken (die Fernbedienung muß für dieses Verfahren in der Betriebsart

2. Die Taste S (17) gedrückt halten, bis die rote Anzeigelampe (1) ununterbrochen leuchtet

(Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Betätigungen zu geben. Die Anzeige blinkt zunächst, um Sie zu informieren, daß die Zeit fast abgelaufen ist und erlischt dann).

3. Taste S (17) loslassen.

(8) etwa 8 Sekunden lang gedrückt halten. Die Betriebsartenleuchte TV blinkt dann und verlischt.

5. Wenn die Fernbedienung bisher in der Betriebsart SAT die Lautstärke des Fernsehers

einstellte, regelt sie nun die Lautstärke des Satellitendecoders. Wenn sie bisher die Lautstärke des Satellitendecoders geregelt hatte, wirkt sie nun auf die Lautstärke des Fernsehers.

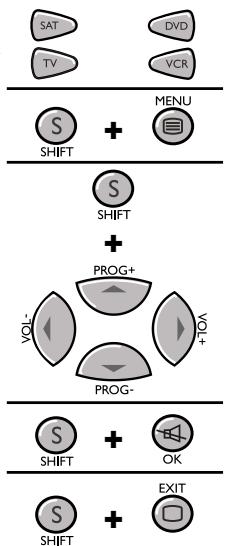

7 - Das NAVILIGHT-Navigationssystem

Das Navigationssystem NAVILIGHT NAVILIGHT ermöglicht Ihnen einen leichten Zugang zu den Einstellungen Ihres mit dem System THOMSON NAVILIGHT ausgestatteten Fernsehgeräts (TV) oder Videorecorders (VCR).

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Betätigen Sie die Taste, die dem betreffenden Gerät zugeordnet ist (TV, VCR oder

SAT). In der Stellung VCR müssen Sie sicherstellen, daß der AV-Modus für den Fernseher aktiviert ist (die SCART-Buchse muß gewählt sein).

3. Einmal die Taste SHIFT (17) und MENU (6) drücken.

4. Zum Navigieren durch die Einstellungsmenue die Tastenkombination SHIFT-oben,

SHIFT-unten, SHIFT-links und SHIFT-rechts (17, 7 und 16) benutzen.

5. Mit SHIFT (17) und OK (8) bestätigen.

6. Zum Verlassen der Menüs die Taste SHIFT (17) und EXIT (15) einmal drücken.

Ihr Kontakt zu THOMSON: 0180 1000 390 (für Deutschland, Kosten zum Orstarif) für Schweiz : 0 900 905 980 (0,18CHF / mn) www.thomson-europe.com
