BEDIENUNGSANLEITUNG Solamagic SMZ11400T Etherma

DENLDK NOSEFIGBFRITESPTSK Montage- und Gebrauchsanleitung Z1 Infrarotstrahler Standgerät 1400W, IP 24 (IR 54001) www.etherma.com2

• Anlage1: Technische Daten AX01/2020

Sicherheits- und Bedienungshinweise Bitte beachten Sie folgende Hinweise: Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah- ren Sie diese auf. Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturni- veaus in Innenräumen bestimmt. Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als 8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durch- führen. Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver- brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten (Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten, wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Das Heizgerät muss mit mindestens 16A (Träge) abgesichert sein.

• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhän- gen oder brennbaren Stoffen anbringen.

• Das Gerät erfüllt erfüllt die Schutzart IP 24 wenn alle Steckver bindungen (Ge- rätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den Außenbereich zugelassen.

• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es be- steht Brandgefahr.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• NichtdirektfürlängereZeit,sowieauskurzerDistanzindieinbetriebbendli- che IR-Halogenlampe sehen.

• IR-HalogenlampensindempndlichgegendirektenHautkontakt(nichtmitden Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem alkohol-getränkten Tuch beseitigen.

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib-4

rationen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zement- staub etc. zu schützen.

• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformun- gen) sichtbar werden oder die Nennlebensdauer erreicht ist.

• Beschädigte Geräteelemente wie z. B. Anschlusleitung, Tasterwippe oder Heizröhre müssen unbedingt ausgetauscht werden. Das Gerät muß sofort ab- gebaut und trocken aufbewahrt werden.

• Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten Heizröhre oder ähnliches) sind nur durch den Kundendienst der Hersteller- rmaodereinemautorisiertenVertragshändlerduchzuführen.

• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen Personen mit hinreichender Fachkenntnis durchgeführt werden. Lieferumfang

• Beipackbeutel für Sockelmontage

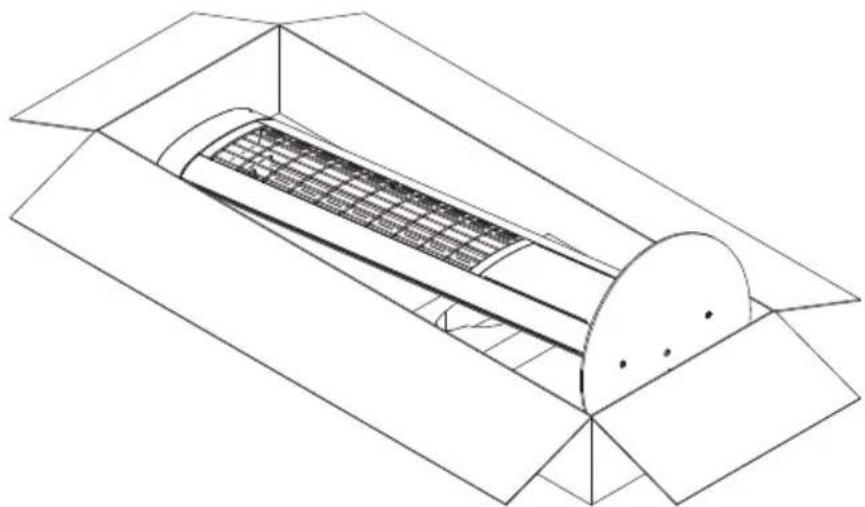

Inbetriebnahme Sockelmontage

• Das Gerät sowie den Sockel aus der Verpackung nehmen.

• Beide Schaumstoffkrausen vom Gerät abnehmen und eine Schaumstoffkrau- se, wie abgebildet in die Verpackung zurücklegen.

• Das Gerät wieder zurück in den Karton legen.

• Die Sockelplatte an das Fußende des Gerätes in den Karton stellen und die Befestigungsbohrungen auf die Gewinde im Gerät ausrichten.

• Sockel mit den 3 mitgelieferten Schrauben und dem Innensechskantschlüssel anschrauben. Zum Anschrauben der 3. Schraube das Gerät im Karton umdre- hen. Aufstellhinweise Achtung: Transportsicherung im Reektor vollständig entfernen.

• Es ist sicherzustellen, dass das Strahlungsfeld des IR-Standgerätes nicht auf die Steckdose gerichtet wird. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.

• Strahler auf einen ebenen und glatten Untergrund stellen.

• Es ist der Sicherheitsabstand von mindestens 70 cm zur angestrahlten Fläche einzuhalten

• Das IR-Standgerät darf nur aufrecht stehend betrieben werden.6 Bedienung

• HINWEIS: Die Transportsicherung im Reektor muss vollständig entfernt sein.

• HINWEIS: Das Gerät ist mit einer elektronischen Sicherheitsabschaltung bei anormaler Betriebslage ausgestattet.

• Das Gerät ist im Auslieferungszustand bereits auf die Betriebslage (aufrecht stehend) und ohne Zeitabschaltung programmiert.

• Die Gerätebedienung wird durch akustische Signale bestätigt. Die Heizleis- tung ist nur verzögert erkennbar.

• Den Gerätestecker in die Steckdose der Hausinstallation stecken und den Hausinstallationsschalter einschalten Ein-/ Ausschalten: Durch kurzes Drücken des Gerätetasters kann das Gerät ein- bzw. ausgeschaltet werden. Entsprechend der Abschaltzeit- Programmierung erfolgt:

• einmaliger Signalton Heizbetrieb ohne Zeitabschaltung

• 2 x Signalton - 30 Minuten Betriebszeit

• 3 x Signalton - 60 Minuten Betriebszeit

• 4 x Signalton - 90 Minuten Betriebszeit Kurzzeitheizen: Durch Doppelklick des Gerätetasters (Signalton) schaltet der Wärmestrahler für 5 Minuten ein und danach selbstständig wieder aus. DE01/2020

Programmierung Gerät auf ebenen Untergrund aufrecht hinstellen und an das Stromnetz anschließen. Wichtig: Der Programmierstart ist nur 180 Sekunden lang nach dem Anschließen an das Stromnetz möglich! 5 Sekunden lang den Gerätetaster drücken, bis ein langer Signalton (2 s) erfolgt. FallsdreikurzeFolge-Signaltöneertönen,bendetsichdas GerätaußerhalbderbisherdeniertenNull-Lage. Programmierung der Null-Lage: Gerätetaster 2 Sekunden erneut drücken und dann loslassen. Es erfolgt ein langer Signalton (2s). Programierung einer Zeitabschaltung: Es ist möglich eine Zeitabschaltung nach 30, 60 oder 90 Minu- ten zu programmieren. Erster Doppelklick 30 Minuten 2 Signaltöne Zweiter Doppelklick 60 Minuten 3 Signaltöne Dritter Doppelklick 90 Minuten 4 Signaltöne Vierter Doppelklick keine Zeitabschaltung ein Signalton Gerätetaster abschließend 5 Sekunden lang drücken, es er- folgt ein langer Signalton (2 s). Program- mierung aktivieren: Program- mierung abschließen:8

• Gerät vom Netz trennen.

• Gehäuse abkühlen lassen.

• Gehäuse mit einem feuchten, weichen Lappen abwischen, dabei keine Reini- gungsmittel verwenden. Das Gerät niemals in Flüssigkeiten tauchen oder abspritzen. Eine eventuelle Verfärbung des Schutzgitters infolge Wärmeeinwirkung resultiert aus normalen physikalischen Vorgängen und stellt keinen Mangel dar.01/2020

Garantiebedingungen Z1-Gerät Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Regelungen Schä-

den oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen, wenn sie uns unverzüglich nach Feststellung am Gerät und innerhalb von 2 Jahren nach Lieferung an den Endabnehmer gemeldet werden. Die Garan- tiedauer für die Heizröhre beträgt 12 Monate mit max. 5000 Betriebsstunden in diesem Zeitraum. EineGarantiepichtwirdnichtausgelöstdurchgeringfügigeAbweichun-gen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerä- tes unerheblich sind, oder durch Schäden aus anormalen Umweltbedingungen oder sachfremden Betriebsbedingungen. Ebenso kann keine Garantie über- nommen werden, wenn die Schäden oder Mängel am Gerät auf fehlerhaften Einbau oder Nichtbeachtung von Bedienungshinweisen zurückzuführen sind.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Geräte nach un-

serer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Geräte er- setzt werden. Geräte, für die unter Bezugnahme auf diese Garantie eine Ga- rantieleistung beansprucht wird, sind dem Hersteller oder einer autorisierten Servicestelle zu übergeben oder zuzusenden. Bei einer Zusendung liegt das Transportrisiko beim Einsender. Versand-, Transport-, Wege- sowie Arbeits- kosten des Endabnehmers werden nicht erstattet. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum sowie eine detaillierte Fehlerbeschreibung vor- zulegen. Ersetzte Geräte gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen

vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und einen Defekt verursacht haben. Das Gleiche gilt, wenn das Typenschild bzw. die Gerätenummer entfernt oder unle- serlich gemacht wurden.

4. Ausgeschlossen von dieser Garantie sind Schäden oder Mängel aus nicht

vorschriftsmäßigem Anschluss, unsachgemäßer Handhabung, mechanische Beschädigungen insbesondere an der Heizröhre sowie Nichtbeachtung der Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden überneh- men wir keine Haftung.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch

setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Er- satzteile endet mit der Garantiefrist für das ganze Gerät. Sofern ein Schaden oder Mangel nicht beseitigt werden kann oder die Nachbesserung von uns ab- gelehnt oder unzumutbar verzögert wird, wird auf Wunsch des Endabnehmers10

kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behal- ten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor. Diese Garantiebedingungen gelten ab 1.1.2019 für in einem Land der Euro- päischen Union gekaufte Geräte, selbst wenn Sie diese im Ausland nutzen. Die Garantiebedingungen haben keine Auswirkungen auf den gesetzlichen Gewährleistungsanspruch.

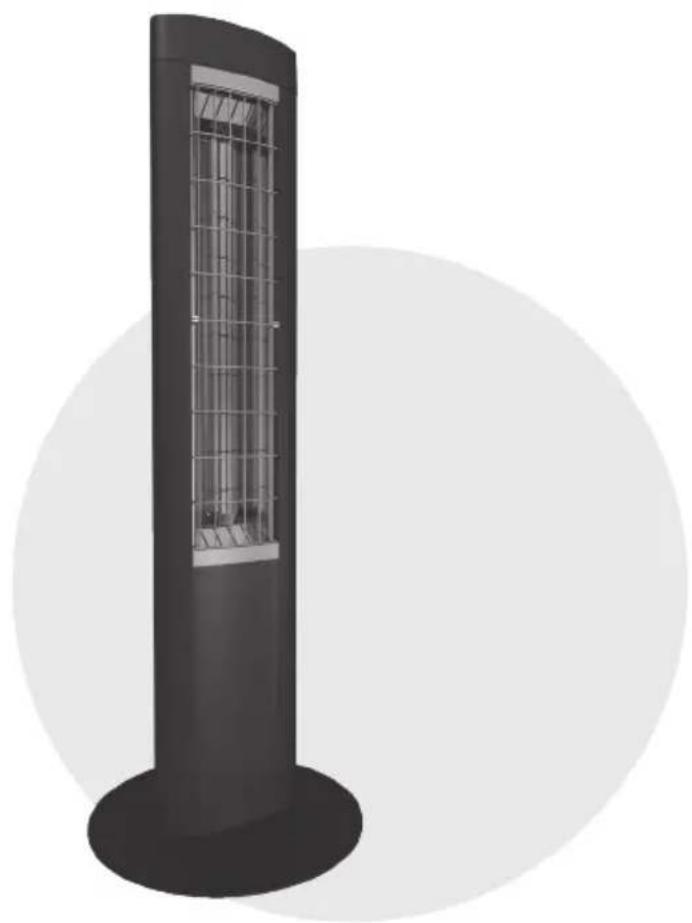

Ergänzende Hinweise Technische Änderungen vorbehalten. Dieses Produkt ist „Made in Germany“. Weitere Produkte von SOLAMAGIC

Technische Daten - Technical data

Gerätetyp IR54001 Geräteleistung (W)

Schutzklasse SK I Abmessungen HxBxT (mm)1000x350x350 Gewicht (kg) ca. 8,1 Mittlere Lebensdauer (h)

Mindestabstand zur angestrahlten Fläche (mm)

Mindestabstand zur seitlichen Wand (mm) Zeichen: Marking: C01/2020
