Produkttyp	Funk-Zeitschaltuhr PREMIUM für Rollläden und Markisen
Referenz	20037
Marke	Schellenberg
Stromversorgung	2 Batterien AAA 1,5 V (nicht im Lieferumfang)
Sendefrequenz	868,4 MHz
Maximale Sendeleistung	10 dBm / 10 mW
Reichweite im Freifeld	bis zu 150 m
Reichweite im Gebäude	bis zu 20 m
Schutzart	IP20 (nur für trockene Innenräume)
Umgebungstemperatur	0 °C bis 50 °C
Empfängerkategorie	3
Anzahl der Kanäle	5 programmierbare Kanäle
Hauptfunktionen	Tägliche und wöchentliche Programmierung, Astro-Funktion, Urlaub/Zufallsfunktion, manueller Modus
Display	Bildschirm mit Uhrzeit, Wochentag, Kanalstatus und Symbolen
Kompatibilität	Funk-Rohrmotoren PREMIUM, ROLLODRIVE-Antriebe, Funk-Schalter-Empfänger, Funkempfangsmodul, Powerline-Steckdose, Funkschalter, Funk-Lichtmodul, Marki Drive PLUS
Smart Home	Koppelbar mit dem Smart Friends System über die App
Sicherheit	Anweisungen beachten: Vor Eingriffen Stromversorgung trennen, Installation durch qualifizierten Techniker, Personen fernhalten
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Scheuermittel verwenden
Lieferumfang	Funk-Zeitschaltuhr PREMIUM, Bedienungsanleitung
Garantie	Kundendienst kontaktieren: [e-mail]

Häufig gestellte Fragen - 20037 Schellenberg

Wie koppele ich die Zeitschaltuhr mit einem Rohrmotor?

Folgen Sie dem Abschnitt Kopplung mit dem Smart-Home-System in der Anleitung. Aktivieren Sie den Programmiermodus am Motor und drücken Sie dann die Tasten der Zeitschaltuhr gemäß der beschriebenen Vorgehensweise.

Was tun, wenn die Zeitschaltuhr nicht reagiert?

Überprüfen Sie zuerst die Batterien. Wenn die Anzeige leer ist, ersetzen Sie die Batterien (2x AAA). Wenn das Problem weiterhin besteht, führen Sie einen Werksreset durch (siehe Abschnitt Q).

Wie stelle ich Uhrzeit und Datum ein?

Drücken Sie die Menütaste, navigieren Sie mit den Tasten +/- zur Option Einstellung von Uhrzeit und Datum (Abschnitt R der Anleitung). Bestätigen Sie mit OK und stellen Sie die Werte ein.

Kann ich die Zeitschaltuhr mit nicht motorisierten Rollläden verwenden?

Nein, die Zeitschaltuhr ist ausschließlich für Schellenberg-Funkprodukte (Motoren, Empfänger usw.) ausgelegt. Sie ist nicht für manuelle Rollläden geeignet.

Wie programmiere ich einen oberen Endpunkt?

Versetzen Sie den Motor in den Programmiermodus, wählen Sie den Kanal aus und positionieren Sie den Rollladen mit den Tasten Auf/Ab. Bestätigen Sie mit der OK-Taste (Abschnitt H der Anleitung).

Was bedeutet das Batteriesymbol auf dem Bildschirm?

Das Symbol zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie schnell, um Fehlfunktionen zu vermeiden.

Wie verwende ich die Astro-Funktion?

Aktivieren Sie die Astro-Funktion im Menü (Abschnitt V). Die Zeitschaltuhr berechnet automatisch die Sonnenauf-/Untergangszeiten, um die Rollläden zu öffnen/schließen.

Die Funkreichweite ist unzureichend, was tun?

Vermeiden Sie Metallhindernisse und Störquellen. Die Reichweite kann durch Wände verringert werden. Platzieren Sie die Zeitschaltuhr wenn möglich in der Gebäudemitte.

Wie setze ich die Zeitschaltuhr auf Werkseinstellungen zurück?

Für die Zeitschaltuhr folgen Sie Abschnitt Z: Halten Sie die Stopp-Taste 5 Sekunden gedrückt, bis das Display blinkt. Für den Motor siehe Abschnitt Q.

Kann ich mehrere Motoren mit einer Zeitschaltuhr steuern?

Ja, die Zeitschaltuhr verfügt über 5 Kanäle. Jeder Kanal kann mit einem anderen Motor oder Empfänger gekoppelt werden (siehe Abschnitte E und O).

BEDIENUNGSANLEITUNG 20037 Schellenberg

Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

GB

Sicherheit und Hinweise 4

Technische Daten 8

Produktabbildung/Tastenerklärung/Display 8

Kopplung mit Smart Home-System 10

Benötigte Werkzeuge 44

Lieferumfang 44

A Montage 45

B Rohrmotor: Adresse zuweisen 51

C Programmiermodus starten 53

D Kanalwahl 54

E Funk-Zeitschaltuhr PREMIUM koppeln 55

F Drehrichtung prüfen 57

G Drehrichtung ändern 58

H Endlage Auffahrt einstellen 59

I Endlage Abfahrt einstellen 61

J Programmiermodus beenden 63

K Zwischenlage setzen (optional) 64

L Zwischenlage löschen 66

M Zwischenlage anfahren 68

N Endlage anfahren 69

O Weitere Funk-Sender koppeln 70

P Gekoppelte Funk-Zeitschaltuhr PREMIUM löschen 74

Q Werkseinstellung (Rohrmotor) 78

R Einstellung Uhrzeit und Datum 83

S Manuell- und Automatikumschaltung 86

T Tages- und Wochenprogrammumschaltung 86

U Urlaubsfunktion / Zufallsfunktion 87

V Astrofunktion 87

W Tagesprogramm einstellen 88

X Wochenprogramm einstellen 91

Y Programmierung der Astrofunktion 94

Z Werkseinstellung (Funk-Zeitschaltuhr PREMIUM)...... 97

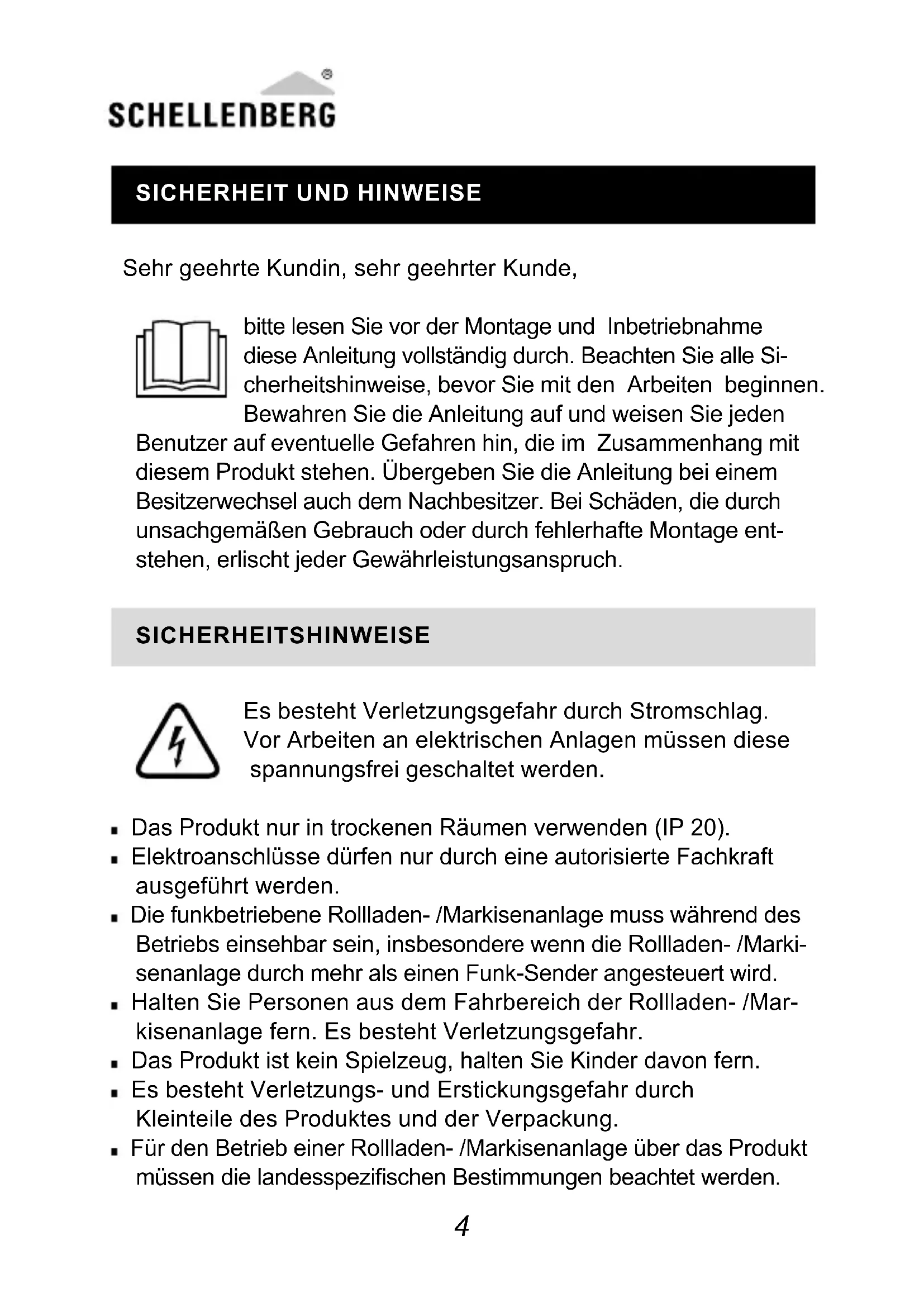

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden

Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Verletzungsgefahr durch Stromschlag. Vor Arbeiten an elektrischen Anlagen müssen diese spannungsfrei geschaltet werden.

• Das Produkt nur in trockenen Räumen verwenden (IP 20).
• Elektroanschlüsse dürfen nur durch eine autorisierte Fachkraft ausgeführt werden.
• Die funkbetriebene Rollladen-/Markisenanlage muss während des Betriebs einsehbar sein, insbesondere wenn die Rollladen-/Markisenanlage durch mehr als einen Funk-Sender angesteuert wird.
• Halten Sie Personen aus dem Fahrbereich der Rollladen-/Markisenanlage fern. Es besteht Verletzungsgefahr.
• Das Produkt ist kein Spielzeug, halten Sie Kinder davon fern.
• Es besteht Verletzungs- und Erstickungsgefahr durch Kleinteile des Produktes und der Verpackung.

• Für den Betrieb einer Rollladen-/Markisenanlage über das Produkt müssen die landesspezifischen Bestimmungen beachtet werden.

• Batterien nur durch den gleichen Typ ersetzen, LR03/AAA (2x).

• Den Rohrmotor/Antrieb nicht über die Endlagen hinaus fahren. Beschädigungsgefahr!
• Bei Reparatur oder Fragen rund um den Austausch und die Montage eines unserer Produkte wenden Sie sich bitte an unseren Kunden- bzw. unseren Montageservice (0271 89056-444).

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt (Art. Nr. 20032/20037) ist ausschließlich für die dafür freigegebenen Funkprodukte der Firma Alfred Schellenberg GmbH ausgelegt.
• Die Rollladen- oder Markisenanlage und deren Teile müssen in einem einwandfreien Zustand sein. Mängel an der Anlage oder deren Teilen müssen vor dem Einbau des Produkts behoben werden.
• Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
• Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Der Betrieb von Funkanlagen in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
• Bauliche Gegebenheiten beeinträchtigen die Reichweite und Funktion der Funkanlage.
• Die Funkanlage darf nicht in Bereichen mit hohem Risiko der Störung Dritter (z.B. Krankenhäuser, Flughäfen oder ähnlichen Einrichtungen) betrieben werden.
• Es besteht kein Schutz vor Störungen durch andere ordnungsgemäß aufgebaute und betriebene Funkanlagen. Insbesondere durch ordnungsgemäße Anlagen, die im gleichen Frequenzbereich arbeiten.

SCHELLENBERG

• Das Produkt nur mit Verbrauchern betreiben, die bei einer Funktionsstörung der Sender oder Empfänger keine Gefahr für Personen oder Sachen darstellt.
• Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Nicht sachgemäße Verwendung:
• Fehlerhafter Einbau des Produkts.
  – Eine Nichtbeachtung der Bedienungs- und Einbauan leitung.
• Unsachgemäße Bedienung, Verwendung oder Beanspruchung.
• Äußere Einwirkungen, die zur Beschädigung des Produktes führen (z.B. Stöße, Schläge).
• Reparaturen und Veränderungen durch Dritte.
• Verwendung von ungeeignetem Zubehör.
  – Schäden durch Überspannung, wie z.B. Blitzschlag.
• Funktionsstörung durch Überlagerung der Funkfrequenz und andere Funkstörung.
• Das Produkt ist ausgelegt zur Funkbedienung von nachfolgend aufgelisteten Produkten der Alfred Schellenberg GmbH.

PRODUKT	ART.-NR.
Funk-Rohrmotor PREMIUM	20506, 20510, 20810, 20820, 20840, 20507, 20511, 20811, 20821, 20841
Funk-Rollladengurt-Antrieb ROLLODRIVE 65 PREMIUM	22767, 22728
Funk-Rollladengurt-Antrieb ROLLODRIVE 75 PREMIUM	22576, 22578
Funk-Schalter 20030, 20035
Funk-Empfangsmodul 20017, 20018
Funk-Steckdose 20033, 20034, 20038, 20039
Funk-Lichtschalter 21002, 21004
Funk-Lichtmodul 21003, 21005
Funk-Markisenantrieb PREMIUM	20264, 20263
Funk-Markisenmotor PREMIUM	20281, 20282

Die Funktionalität ist abhängig vom jeweiligen Produkt. Eine genaue Beschreibung finden Sie in der Anleitung der Produkte.

EU-KONFORMITÄTSERKLÄRUNG

Die Funk-Zeitschaltuhr PREMIUM (Art. Nr. DE 20032,

20037) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center)

Funkanlagenrichtlinie 2014/53/EU (RED) RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen Hausmüll abgegeben werden.

SCHELLENBERG

Akkus/Batterien: Werfen Sie Akkus oder Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus und Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

TECHNISCHE DATEN

Sendefrequenz 868,4 MHz Schellenberg Radio System

Sendeleistung max. 10dBm / 10 mW

Reichweite Freifeld max. 100 Meter

Reichweite im Gebäude max. 20 Meter

Spannungsversorgung 3,0 Volt DC

Batterietyp 2x 1,5 V Typ AAA

Schutzart IP 20, nur für trockene Innenräume

Umgebungstemperatur 0° – 50° Celsius

Receiverkategorie 3

Achtung: Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst werden. Platzieren Sie das Produkt bitte nicht in die Nähe von Störquellen wie große metallische Gegenstände, Elektrogeräte mit Metallgehäuse o.ä.

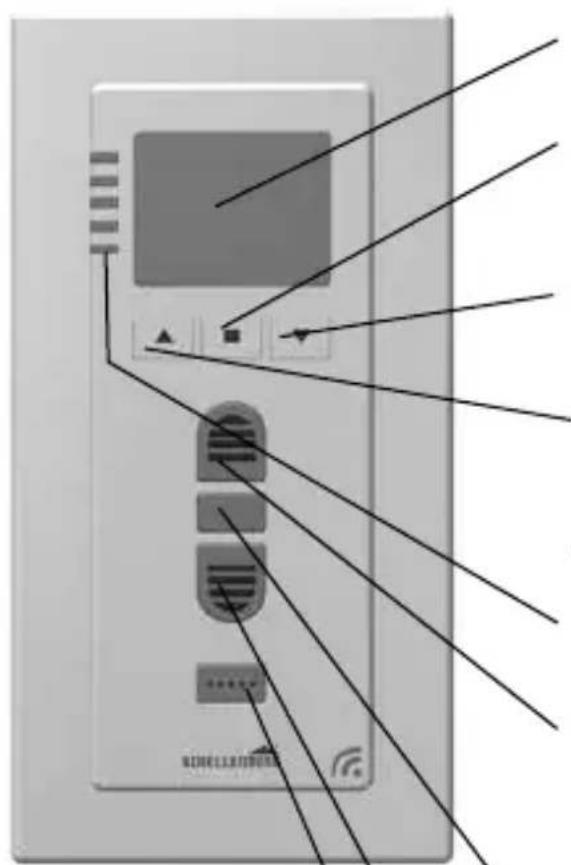

PRODUKTABBILDUNG / TASTENERKLÄRUNG / DISPLAY

Bestätigt Menüeinstellungen

③ Menütaste Minus

Menüeinstellungen

④ Menütaste Plus

Menüeinstellungen

⑤LEDKanal1-5

⑥ Taste Auffahrt

Rollladen/Markise fährt nach oben/aus. Funk-Steckdose/Funk-Lichtmodul/Funk-Licht-schalter schaltet an

⑦ Taste Stopp

Rollladen/Markisestoppt. Funk-Steckdose/Funk-Licht- modul/Funk-Lichtschalter schaltet aus

⑧ Taste Abfahrt

Rollladen/Markise fährt nach unten/ein. Funk-Steckdose/Funk-Lichtmodul/Funk-Licht-schalter schaltet aus

⑨ Taste Kanalwahl

Zum Anwählen eines bestimmten Kanals

SCHELLENBERG

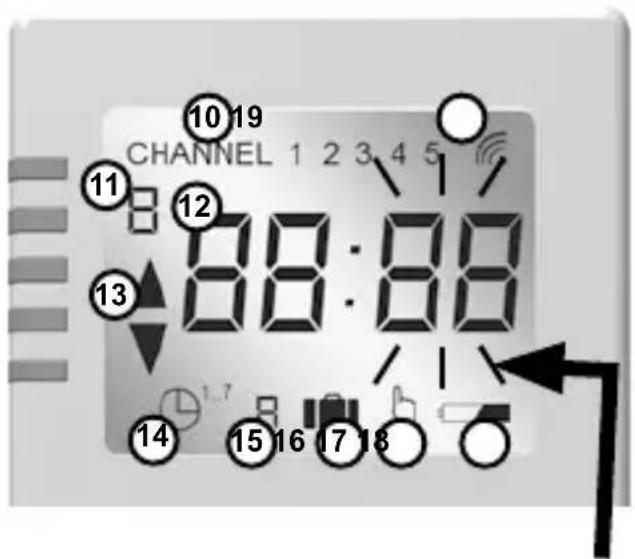

Beschreibung Display

⑩ChannelZeigt den aktuellen Kanal an. Kanäle mit Kreis umrandet sind programmierte Kanäle.
⑪WochentagZeigt den aktuellen Wochentag an. 1 = Mo, 2 = Di, 3 = Mi, 4 = Do, 5 = Fr, 6 = Sa, 7 = So

⑫UhrzeitZeigt die eingestellte Uhrzeit an.
⑬ Auf- und Abfahrt / An und Aus

Rollladen-/ Markisenfahrtrichtung oder Status Funk-Steck-dose, Funk-Lichtmodul, Funk-Lichtschalter wird angezeigt.

⑭ Tages- und Wochenprogramm

= Tagesprogramm = Einstellung der Auf- und Abfahrtzeit für alle Wochentage. ^L-T = Wochenprogramm = Individuelle Einstellung der Auf- und Abfahrtzeit für jeden Wochentag.

^15 AstrofunktionDie Abendschließung erfolgt nach Sonnenuntergang im Jahresverlauf.
16 Urlaubs- und Zufallsfunktion Zuschaltbar zum Tages-Wochenprogramm. Verändert die programmierten Zeiten zufällig um bis zu +/- 15 Minuten.
17 Manuelle Bedienung (Aussperrschutz) Der Rollladen lässt sich manuell auf- und abfahren. Deaktiviert den Automatikbetrieb und schützt vor ungewolltem Aussperren.
^18 Batterie-AnzeigeErscheint bei schwachem Batteriestand.

Anzeige blinkt

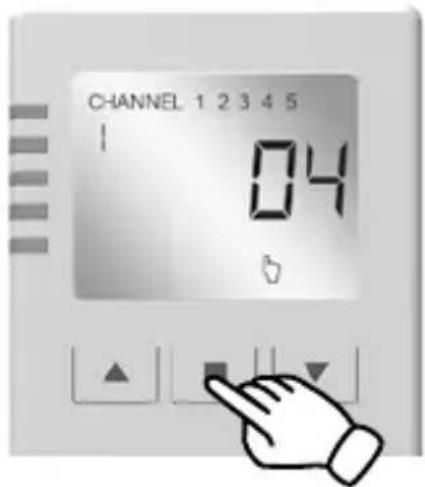

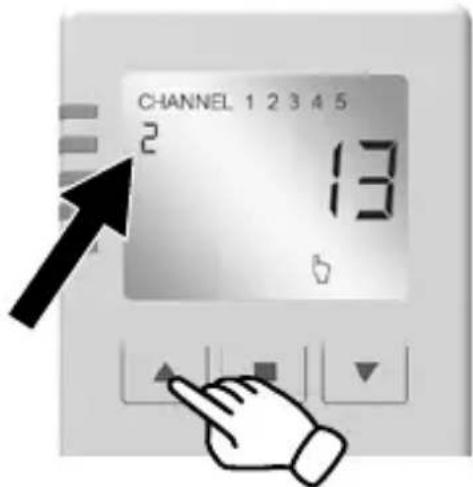

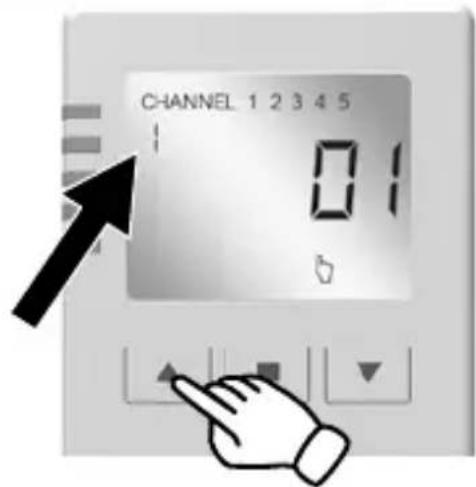

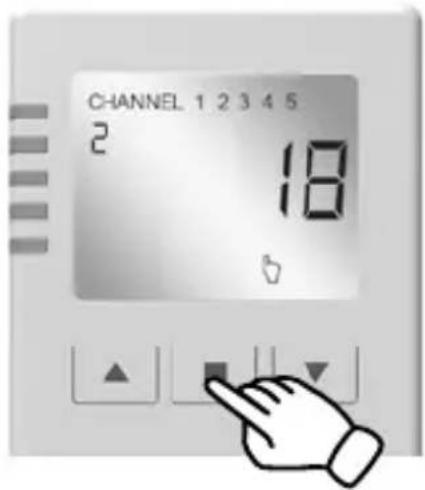

KOPPLUNG SMART HOME-SYSTEM

Koppeln Sie das Produkt mit dem Schellenberg Smart Home-System oder dem Smart Friends System und benutzen Sie alle Schellenberg Funk-Produkte bzw. „Ready für Smart Friends“-Produkte über eine App miteinander.

SCHELLENBERG SMART HOME SYSTEM

www.schellenberg.de/SH1/

SMART FRIENDS SYSTEM

Battery type 2x 1,5 V Typ AAA

Einstellung Datum: Tag

1.

Einstellung Datum: Monat

1.

1.

Einstellung Datum: Jahr

1.

Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. [e-mail]

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

www.schellenberg.de
