CM P2 - Multimeter BENNING - Kostenlose Bedienungsanleitung

Produkttyp	Digitale Stromzange (Multimeter)
Marke	BENNING
Modell	CM P2
Abmessungen (L × B × H)	149 × 59 × 27,5 mm
Gewicht (mit Batterien)	140 g
Stromversorgung	2 x 1,5 V Batterien (AAA / LR03)
Typische Betriebsdauer	Ca. 30 Stunden (ohne Hintergrundbeleuchtung)
Display	LCD 4-stellig, 4200 Counts, Hintergrundbeleuchtung
Hauptfunktionen	AC/DC-Strom bis 400 A, berührungslose Spannungserkennung (NCV), Einschaltstrom (INRUSH), Tiefpassfilter (LPF), True RMS, HOLD-Funktion, Nullabgleich, Differenzmessung
Sicherheit	CAT III 600 V, doppelte Isolierung (Klasse II), Schutzart IP30
Max. Zangenöffnung	23 mm
AC-Strom-Messbereiche	40,00 A (Aufl. 0,01 A) und 400,0 A (Aufl. 0,1 A)
DC-Strom-Messbereiche (CM P2)	40,00 A (Aufl. 0,01 A) und 400,0 A (Aufl. 0,1 A)
Genauigkeit AC-Strom (50-60 Hz)	± (2,0 % + 5 Digit)
Genauigkeit DC-Strom	± (2,0 % + 5 Digit)
Betriebstemperatur	0 °C bis 40 °C, Luftfeuchtigkeit < 80%
Lagertemperatur	-10 °C bis +60 °C, Luftfeuchtigkeit < 70%
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden. Batterien ersetzen, wenn das Batteriesymbol erscheint.
Ersatzteile und Reparierbarkeit	Batterien (AAA) im Handel erhältlich; jährliche Kalibrierung beim Benning-Kundendienst empfohlen.
Allgemeine Informationen	Automatische Abschaltung nach 15 Min. (deaktivierbar), Messrate 2 Messungen/s, Temperaturkoeffizient 0,1 × Genauigkeit/°C.

Häufig gestellte Fragen - CM P2 BENNING

Wie messe ich Wechselstrom mit dem BENNING CM P2 ?

Schalten Sie das Gerät mit der Taste « ON/OFF » ein. Drücken Sie die Taste « A », bis « A~ » angezeigt wird. Öffnen Sie die Zange mit dem Hebel und legen Sie sie um den einzelnen Leiter. Lesen Sie den Wert auf dem LCD-Display ab.

Wie messe ich Gleichstrom mit dem CM P2 ?

Drücken Sie die Taste « A », um in den Modus « A » (Gleichstrom) zu wechseln. Führen Sie vor der Messung einen Nullabgleich durch, indem Sie die Taste « /LPF » 2 Sekunden lang gedrückt halten. Legen Sie die Zange unter Beachtung der Stromrichtung (Pfeil auf der Zange) um den Leiter.

Was bedeutet die Funktion NCV und wie wird sie verwendet?

NCV (berührungslose Spannungserkennung) ermöglicht die Erkennung von Wechselspannung ohne Kontakt. Drücken Sie die Taste « NCV », nähern Sie die Zange dem Leiter. Ein akustisches Signal und Balken auf dem Display zeigen die Feldstärke an. Achtung: Garantiert nicht die Spannungsfreiheit.

Wie werden die Batterien des Multimeters ersetzt?

Schalten Sie das Gerät aus. Schrauben Sie die Abdeckung des Batteriefachs auf der Rückseite ab. Entfernen Sie die alten Batterien und setzen Sie zwei neue AAA-Batterien (LR03) unter Beachtung der Polarität ein. Schließen Sie die Abdeckung.

Was ist die INRUSH-Funktion und wann wird sie verwendet?

Die INRUSH-Funktion misst den Einschaltstrom (Spitzenwert) über 100 ms, nützlich für Motoren oder Lampen. Halten Sie im Modus « A~ » die Taste « H/INRUSH » 2 Sekunden lang gedrückt. Das Symbol « INRUSH » erscheint. Die Messung wird oberhalb von 5 A ausgelöst.

Wie wird der Tiefpassfilter (LPF) verwendet?

Der LPF-Filter begrenzt die Frequenz auf 160 Hz, um Oberschwingungen zu eliminieren. Drücken Sie im Wechselstrommodus kurz die Taste « /LPF ». Das Symbol « LPF » wird angezeigt. Drücken Sie erneut, um in den Normalmodus zurückzukehren.

Was bedeutet die Anzeige 'OL' auf dem Display?

« OL » bedeutet Überlast (Messbereichsüberschreitung). Dies zeigt an, dass der gemessene Strom 400 A (oder den ausgewählten Bereich) überschreitet. Es gibt keinen akustischen Alarm, seien Sie wachsam.

Wie deaktiviere ich die automatische Abschaltung (APO)?

Halten Sie die Taste « H/INRUSH » gedrückt, während Sie das Gerät mit « ON/OFF » einschalten. Das Symbol « Ⓞ » verschwindet vom Bildschirm und zeigt an, dass die APO deaktiviert ist.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nicht an Stromkreisen > CAT III 600 V. Überprüfen Sie vor jedem Gebrauch auf Beschädigungen. Öffnen Sie das Gerät niemals unter Spannung. Isolieren Sie den Leiter bei Strommessungen und beachten Sie die Überspannungsgrenzen.

Wie reinige ich den BENNING CM P2 ?

Reinigen Sie das Gehäuse mit einem sauberen, trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Bei ausgelaufenem Batterieelektrolyt reinigen Sie das Batteriefach sorgfältig mit einem trockenen Tuch.

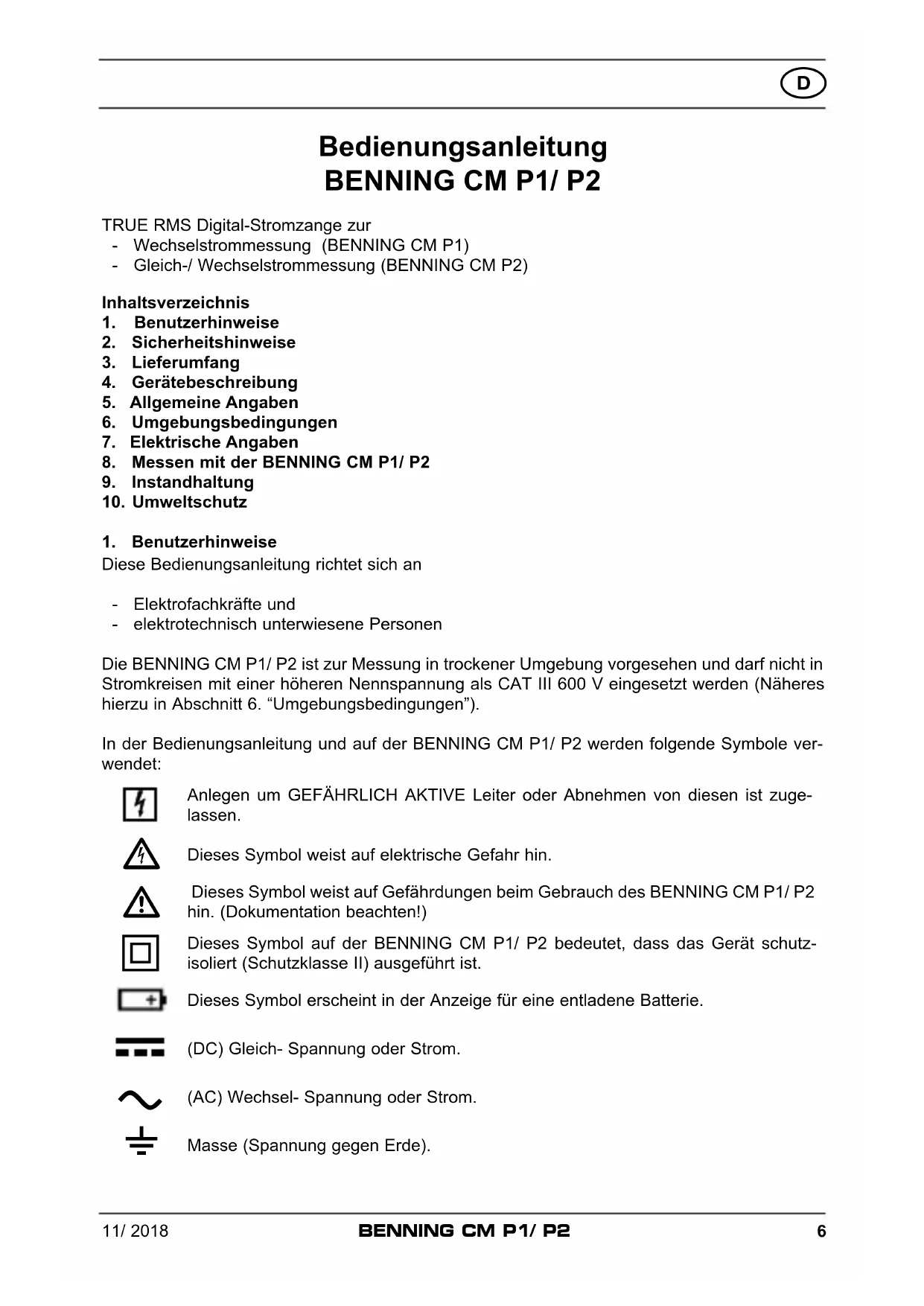

BEDIENUNGSANLEITUNG CM P2 BENNING

Mehrsprachige Anleitung unter

www.benning.de

Multilingual manuals at

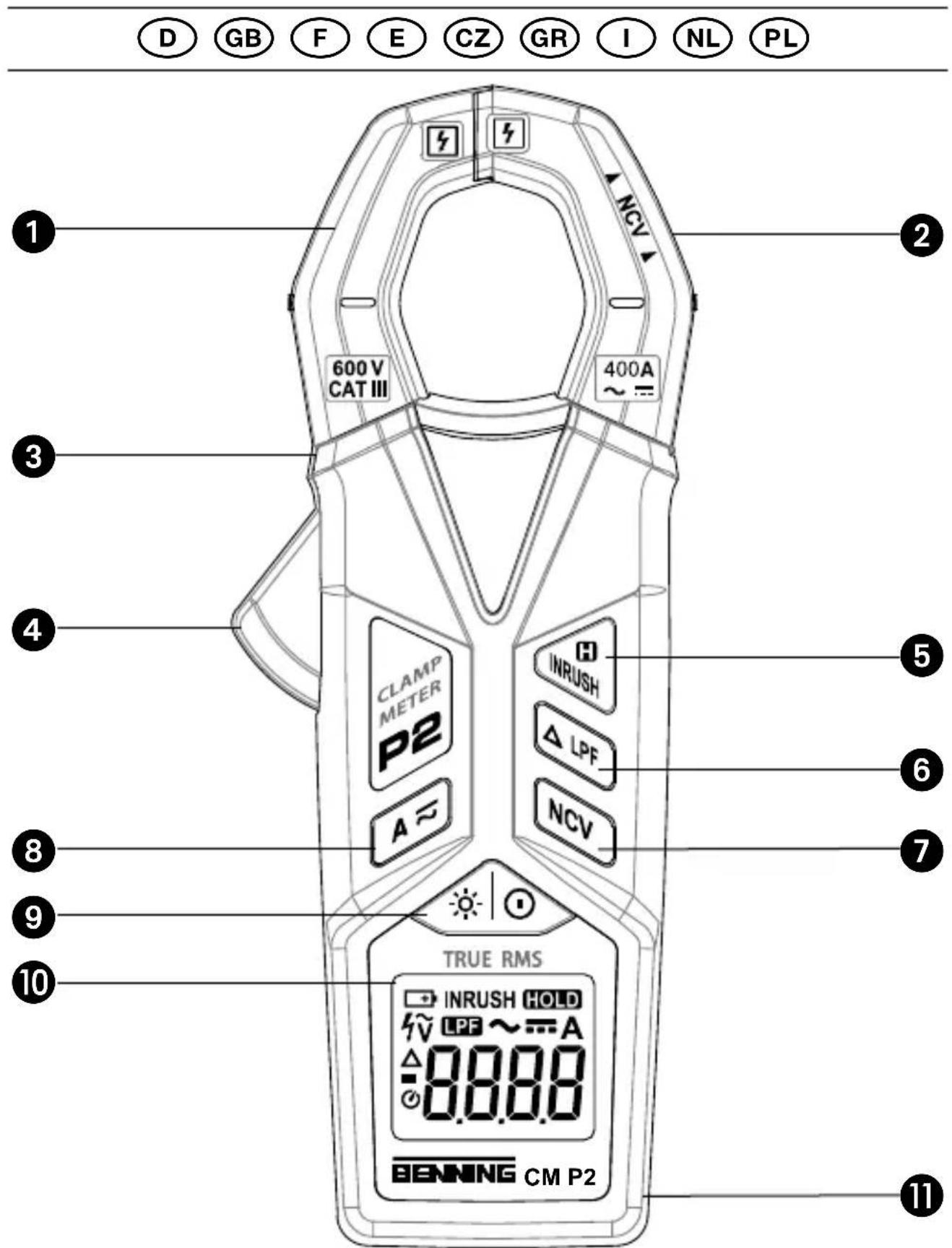

Bild 1: Gerätefrontseite BENNING CM P2 (BENNING CM P1 ähnlich)
Fig.1:Appliance front face BENNING CM P2 (BENNING CM P1 similar)
Fig.1: Partie avant de I'appareil BENNING CM P2 (BENNING CM P1 ressemblante)
Fig.1: Parte frontal del BENNING CM P2 (BENNING CM P1 similar)
Obrázek 1: Prední strana prístroje BENNING CM P2 (podobné BENNING CM P1)

Bild 2: Strommessung

Bild 3: Spannungsindikator mit Summer

Bild 4: Batteriewechsel

• Wechselstrommessung (BENNING CM P1)
• Gleich-/ Wechselstrommessung (BENNING CM P2)

Inhaltsverzeichnis

1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Messen mit der BENNING CM P1/ P2
9. Instandhaltung
10. Umweltschutz

1. Benutzerhinweise

These Bedienungsanleitungrichtet sich an

• Elektrofachkräfte und
• elektrotechnisch unterwiesene Personen

Die BENNING CM P1/ P2 ist zur Messung in trockener Umgebung vorgesehen und damit nicht in Stromkreisen mit einer hohenen Nennspannung als CAT III 600 V eingesetzt werden (Naheres hierzu in Abschnitt 6. "Umgebungsbedingungen").

In der Bedienungsanleitung und auf der BENNING CM P1/ P2 werden folgende Symbole verwendet:

Anlagen um GEFAHRLICH AKTIVE Leiter oder Abnahmen von diesen ist zugelassen.

Dieses Symbol weist auf elektrische Gefahr hin.

Dieses Symbol weist auf Gefährdungen beim Gebrauch des BENNING CM P1/ P2 hin. (Dokumentation beachten!)

Dieses Symbol auf der BENNING CM P1/ P2 bedeutet, dass das Gerät schutzisoliert (Schutzklasse II) ausgeführ ist.

Dieses Symbol entscheid in der Anzeige für eine entladene Batterie.

(DC) Gleich- Spannung oder Strom.

(AC) Wechsel- Spannung oder Strom.

Masse (Spannung gegen Erde).

2. Sicherheitshinweise

Das Gerät ist gemäß

DIN VDE 0411 Teil 1/EN 61010-1

DIN VDE 0411 Teil 2-032/EN 61010-2-032

gebaut und geprüft und hat das Werk in einem sicherheitstechnisch einwandfrei den Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Anleitung enthalten sind. Fehlverhalten und Nichtbeachtung der Warnungen kann zu schwerwiegenden Verletzungen oder zum Tode führen.

Extreme Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursichen.

Vor jeder Inbetriebnahme überprüfen Sie das Gerät auf Beschädigungen.

Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Esistanzunehmen,dassein gefahrloser Betrieb nicht mehr möglichist,

• wenn das Gerät sichtbare Beschädigungen aufweist,
• wenn das Gerät nicht mehr arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen,
• nach schweren Transportbeanspruchungen,
• wenn das Gerät feucht ist.

3. Lieferumfang

Zum Lieferumfang des BENNING CM P1/ P2 gehoren:

3.1 ein Stück Digital-Stromzange,
3.2 ein Stück Kompakt-Schutztasche,
3.3 zwei Stück 1,5-V-Micro-Batterien (IEC LR03/ AAA),
3.4 eine Bedienungsanleitung.

Hinweis auf Verschleißsteile:

• Die BENNING CM P1/ P2 wird von zwei 1,5-V-Micro-Batterien (IEC LR03/ AAA) gespeist.

4. Gerätebeschreibung

siehe Bild 1: Gerätefrontseite

Die in Bild 1 angegebenen Anzeige- und Bedienelemente werden wie folgt bezeichnet:

Messzange, zum Umfassen des einadrigen stromdurchflossenen Leiters,
NCV-Sensor, Aufnahmesensor des Spanningsindikators,
Stromzangenwulst, schützt vor Leiterberührung,
Offnungshebel, zum Offnen und Schlieben der Stromzange,
H/ INRUSH-Taste (blau), Speicherung (HOLD) des angezeigten Messwertes, Einschaltstrommessung(AAC)
LPF-Taste, Aktivierung des Tiefpassfilters (LPF), Nullabgleichstaste (ZERO, A DC) für Nullabgleich bzw. Differenzmessung (BENNING CM P2),
NCV-Taste, Spannungsdikator zur Ermittlung von AC-Spannung gegen Erde,
A~-Taste, zur Messung des AC-Stroms (BENNING CM P1) und AC/ DC-Stroms (BENNING CM P2),
Ein-/ Aus-Taste, zum Ein-/ Ausschalten der Stromzange, Aktivierung der Digitalanzeigebe

leuchtung,

Digitalanzeige, fur den Messwert und die Anzeige der Bereichsüberschreitung,
Batteriefachdeckel, auf Gehäuserückseite

5. Allgemeine Angaben

5.1 Allgemeine Angaben zur Digital-Stromzange

5.1.1 Die Digitalanzeige ist als 4-stellige Flüssigkrystallanzeige mit 10mm Schrifthöhe mit Dezimalpunkt ausgeführrt. Der größte Anzeigewert ist 4200.
5.1.2 Die Polaritätsanzeige in der Digitalanzeige 0 wird automatisch. Es wird nur eine Polung entgegen der technischen Stromrichtung mit "- angezeigt (siehe Pfeil auf der Messzange)
5.1.3 Die Bereichsüberschreitung wird mit "0L." angezeigt.

Achtung, keine Anzeige und Warnung bei Überlast!

5.1.4 Die BENNING CM P1/ P2 wird durch die Ein-/ Aus-Taste ein- oder ausgescheltet, zum Ausschalten die Taste für ca. 2 sec. gedrück gehen. Ist die BENNING CM P1/ P2 eingescheltet, kann über die Taste die Displaybeleuchtung zugeschaltet werden. Ausschaltung durch erneute Tastenbetätigung oder automatisch nach ca. 10 s.
5.1.5 Die Messbereichswahl erfolgt automatisch.
5.1.6 H/ INRUSH-Taste (blau) ⑤ hat zwei Funktionen:

Durch Betätigkeiten der H/ INRUSH-Taste 5 lassst sich das Messergebnis speichern. In der Digitalanzeige 10 wird gleichzeitig das Symbol "HOLD" eingeblendet. Erneutes Betätigkeiten der Taste 5 schaltet in den Messmodus zurück.

In der Messart „A AC" wird durch längeren Tastendruck (2 Sekunden) der H/ INRUSH-Taste die Einschaltstrommessung aktiviert. In der Digitalanzeige wird gleichzeitig das Symbol „INRUSH"" eingeblendet. Hierbei wird nach Auftreten eines Stromes (> 5 A) der Messvorgang für 100 Millisekunden initiiert. Der über diesen Zeitbereich gemittelte Wert wird dann angezeigt. Durch längeren Tastendruck (2 Sekunden) der Taste wird in den Messmodus zurückgeschaltet.

5.1.7 / LPF-Taste ⑥ hat zwei Funktionen:

Durch Betätigungen der / LPF-Taste ⑥ wird der Tiefpassfilter mit einer Grenzfrequency von ca. 160Hz zugeschaltet. In der Digitalanzeige ⑩ wird gleichzeitig das Symbol „LPF“ eingebrendet. Erneutes Betätigungen der Taste ⑥ schaltet in den Normalmodus zurück.

In der Messart "A DC" (BENNING CM P2) wird durch längeren Tastendruck der / LPF-Taste ⑥ der Nullabgleich durchgeführt, kann auch zur Differenzmessung benutz werden (Nullabgleich bei jedem Wert möglich!). Angezeigt durch “ ” in der Digitalanzeige ⑩. Erneutes Betätigten der Taste ⑥ schaltet in den Normalmodus zurück.

5.1.8 NCV-Taste 7:

Durch Betätigung der NCV-Taste ⑦ wird die Spanningsindikatorfung (Lokalisierung von AC Spannungen gegen Erde) aktiviert. In der Digitalanzeige ⑩ wird gleichzeitig das Symbol „FV" und „EF" eingeblendet (siehe 8.3). Eine Betätigung der A- Taste schaltet in den Strommessbereich darüber.

5.1.9 A-Taste 8:

Durch Betätigung der A- Taste wird der Strommessbereich angewählt. Bei der BENNING CM P2 kann durch erneutes Betätigten der Taste zwischen der Stromart „DC" und „AC" gewechselt werden.

5.1.10 Die Messrate des BENNING CM P1/ P2 beträgt nominal 2 Messungen pro Sekunde für die Digitalanzeige.

5.1.11 Die BENNING CM P1/ P2 schaltet sich nach ca. 15 min selbstätig ab (APO, Auto-Power-Off ist aktiv bei Einblendung des -Symbols in der Digitalanzeige 0). Die automatische Abschaltung lassst sich deaktivieren indem die H/ INRUSH-Taste 5 betägt und die BENNING CM P1/ P2 über die Ein-/Aus-Taste 5 eingeschaltet wird. Das Symbol in der Digitalanzeige 10 erlischt.

5.1.12 Die BENNING CM P1/ P2 wird durch zwei 1,5-V-Micro-Batterien gespeist (IEC LR03/ AAA).
5.1.13 Wenn die Batteriespannung unter die vorgesehene Arbeitsspannung der BENNING CM P1/ P2 sindt, erscheint in der Digitalanzeige ein Batteriesymbol.
5.1.14 Die Lebensdauer der Batterien ist abhängig der genutzten Messfunktion und beträgt ohne Nutzung der Hintergrundbeleuchtung ca. 200 Stunden für BENNING CM P1 und ca. 30 Stunden für BENNING CM P2.
5.1.15 Temperaturkoeffizient des Messwertes: 0,1 × (angegebene Messgenauigkeit)/ ^ C < 18^ C oder >28^ C , bezogen auf den Wert auf Referenztemperatur von 23^ C .
5.1.16 Geräteabmessungen: (L× B× H) = 149× 59× 27,5mm Gerategewicht: ca. 140g (inkl. Batterien)
5.1.17 Größte Zangenöffnung: 23 mm

6. Umgebungsbedingungen

• Die BENNING CM P1/ P2 ist für Messungen in trockenen Umgebungen vorgesehen,
• Barometrische Höhe bei Messungen: Maximal 2000 m,
• Überspannungskategorie: IEC 60664/IEC 61010 → 600 V Kategorie III
• Verschmutzungsgrad: 2 gemäß EN 61010-1,

Schutzart: IP 30 (DIN VDE 0470-1 IEC/EN 60529)

3 - erstige Kennziffer: Schutz gegen Zugang zu gefährlichen Teilen und Schutz gegen feste Fremdkörper, >2,5 mm Durchmesser

0 - zweite Kennziffer: Kein Wasserschutz,

• Arbeitsstemperatur und relative Luftfeuchte:

Bei Arbeitstemperatur von 0^ bis 40^ : relative Luftfeuchte kleiner 80% , nicht kondensierend.

• Lagerungstemperatur: Die BENNING CM P1/ P2 kann bei Temperaturen von - 10 °C bis + 60 °C, relative Luftfeuchte kleiner 70%, ohne Batterien gelagert werden.

7. Elektrische Angaben

Bemerkung: Die Messgenauigkeit wird angegeben als Summe aus

• einem relativen Anteil des Messwertes und
• einer Anzahl von Digit (d.h. Zahlenschritte der letzten Stelle).

Die Messgenauigkeit gilt bei einer Temperatur von 23^ ± 5^ und einer relativen Luftfeuchigkeit kleiner 80% .

7.1 Wechselstrombereiche

Der Messwert wird als darüber Effektivwert (TRUE RMS, AC-Kopplung) gewonnen und angezeigt. Seine Kalibrierung ist auf sinusförmige Kurvenform abgestimmt. Bei Abweichungen von dieser Form wird der Anzeigewert ungenauer.

Crest-Factor < 1,6 bis 100% des Messbereichsendwertes

Crest-Factor < 3,2 bis 50% des Messbereichsendwertes

Tiefpassfilter deaktiviert:

Messbereich Auflösung	Messgenauigkeit (50 Hz - 60 Hz)	Messgenauigkeit (45 Hz - 400 Hz)	Überlastschutz
40,00 A 0,01 A	± (2,0 % des Messwertes + 5 Digit)	± (3,8 % des Messwertes + 8 Digit)	420 A eff.
40,1 A - 400 A 0,1 A	± (2,0 % des Messwertes + 5 Digit)	± (3,8 % des Messwertes + 8 Digit)	420 A eff.

Tiefpassfilter aktiviert:

Messbereich Auflösung Messgenauigkeit (50 Hz - 60 Hz) Überlastschaft

40,00 A 0,01 A ± (3,5 % des Messwertes + 8 Digit) 420 A eff.

40,1 A - 400 A 0,1 A ± (3,5 % des Messwertes + 8 Digit) 420 A eff.

Grenzfrequency (-3 dB): 160 Hz

Einschaltstrom (INRUSH):

Messbereich Auflösung Messgenauigkeit (50 Hz - 60 Hz) Überlastschaft

5,0 A - 400 A 0,1 A ± (3,5 % des Messwertes + 8 Digit) 420 A eff.

Integrationszeit: 100 ms

Schwellwert des Auslösestroms: 5 A

7.2 Gleichstrombereiche (BENNING CM P2)

Messbereich Auflösung Messgenauigkeit Überlastschutz

40,00 A 0,01 A ± (2,0 % des Messwertes + 5 Digit) 420 A eff.

40,1 A - 400 A 0,1 A ± (2,0 % des Messwertes + 5 Digit) 420 A eff.

8. Messen mit der BENNING CM P1/ P2

8.1 Vorbereiten der Messungen

Benutzen und lagern Sie die BENNING CM P1/ P2 nur bei den angegebenen Lager- und Arbeitsstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung.

• Starke Störquellen in der Höhe des BENNING CM P1/ P2 können zu instabiler Anzeige und zu Messfehlern führen.

8.2 Strommessung

Maximale Spannung gegen Erdpotential beachten! Elektrische Gefahr!

Bei Gleichstrommessungen (BENNING CM P2) Polarität beachten! Der Pfeil auf der Messzange zeigt die technische Stromrichtung an. + -

• Nach dem Einsatzen befindet sich die BENNING CM P1/ P2 automatisch in der Funktion A\~. Andernfalls A\~-Taste8 betätigen.
• Bei der BENNING CM P2 über die A~-Taste ⑧ die gewünschte Funktion A~ oder A~ wahlen. In der Funktion A~ die Nullabgleichtaste / LPF-Taste ⑥ betätigten, um die BENNING CM P2 in Ausgangsposition zu bringen.
• Öffnungshebel 4 betätigten, einadrigen Leiter mittig mit der Zange 1 der BENNING CM P1/ P2 umfassen.
  Die Digitalanzeige 10 ablesen.

siehe Bild 2: Strommessung

8.3 Spannungsindikator (NCV)

Die Spannungsdiktorfunktion dient nicht dem Feststellen der Spannungsfreiheit. Auch ohne akustischer oder optischer Signalanzeige kann eine gefährliche Berührungsspannung anliegen. Elektrische Gefahr!

Die Spannungsdiktorfunktion dient der berüh rungslosen Erfassung eines Wechselfeldes. Der Aufnahmesensor 2 befindet sich auf der Messzange innerhalb der Markierung NCV . Die BENNING CM P1/ P2 einschalten und über die NCV-Taste ⑦ die Spannungsdiktorfunktion wahren. In der Digitalanzeige wird das Symbol „und“,EF" eingeblendet. Wird eine Phasen-Spannung lokalisiert, ertont ein akustisches Signal und die Stärke des Wechselfeldes wird in der Digitalanzeige ⑩ über maximal vier Balken angezeigt „- - - -". Eine Anzeige erfolgt nur in geerdeten Wechselstromnetzen!

Praxistipp:

Unterbrechungen (Kabelbrüche) in offenliegenden Kabeln, z. B. Kabeltrommel, Lichterkette usw., halten sich von der Einspeisestelle (Phase) bis zur Unterbrechungsstelle verfolgen.

Funktionsbereich: ≥ 230V

siehe Bild 3: Spannungsindikator mit Summer

9. Instandhaltung

Vor dem Öffnen die BENNING CM P1/ P2 unbedingt spannungsfrei machen! Elektrische Gefahr!

9.1 Sicherstellen des Gerätes

Unter bestimmten Voraussetzungen kann die Sicherheit im Umgang mit der BENNING CMP1/ P2 nicht mehr gewährleistet sein; zum Beispiel bei:

• Sichtbaren Schäden am Gehäuse,
• Fehlern bei Messungen,
• Erkennbaren Folgen von längerer Lagerung unter unzulässigen Bedingungen und
• Erkennbaren Folgen von außerordentlicher Transportbeanspruchung.

In diesen Fälle ist die BENNING CM P1/ P2 sofort abzuschalten, von den Messstel len zu entfernen und gegen erneute Nutzung zu sichern.

9.2 Reinigung

Reinigen Sie das Gehäuse außerlich mit einem sauberen und trockenen Tuch (Ausnahme spezielle Reinigungstücher). Verwenden Sie keine Lösungs- und/oder Scheuermittel, um das Gerät zu reinigen. Achten Sie unbedingt daraufuf, dass das Batteriefach und die Batteriekontakte nicht durch auslaufendes Batterie-Elektrolyt verunreinigt werden. Falls Elektrolytverunreinigungen oder weiß Ablagerungen im Bereich der Batterie oder des Batteriegehauses vorhanden sind, reinigen Sie auch diese mit einem trockenen Tuch.

9.3 Batteriewechsel

Vor dem Öffnen die BENNING CM P1/ P2 unbedingt spannungsfrei machen! Elektrische Gefahr!

Die BENNING CM P1/ P2 wird durch zwei 1,5 V-Microbatterien/ Typ AAA (IEC LR03) gespeist.

Ein Batteriewechsel ist erforderlich, wenn in der Anzeige das Batteriesymbol entscheidt.

Beim Einschalten der BENNING CM P1/ P2 erfolgt ein Batterietest.

So wechseln Sie die Batterien:

• Schalten Sie die BENNING CM P1/ P2 aus.
• Legen Sie die BENNING CM P1/ P2 auf die Frontseite und losen Sie die Schrau be vom Batteriedeckel.
• Heben Sie den Batteriedeckel (im Bereich der Gehäusevertiefungen) vom Unterveri ab.
• Hebien Sie die entladenen Batterien aus dem Batteriefach.
• Legen Sie die neuen Batterien polrlichtig ins Batteriefach.
• Rasten Sie den Batteriedeckel an das Unterteil an, undziehen Sie die Schraube an.

siehe Bild 4: Batteriewechsel

Leisten Sie ihren Beitrag zum Umweltschutz! Batterien dürfen nicht in den Hausmüll. Sie können bei einer Sammelstelle für Altbatterien bzw. Sondermüll abgegeben werden. Informieren Sie sichitte bei ihrer Kommune.

9.4 Kalibrierung

Benning garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erstige Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäß durch unseren Werksservice kalibriert werden. Wir empfehlen ein Kalibrierinterval von einem Jahr. Senden Sie hierzu das Gerät an folgende Adresse:

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

10. Umweltschutz

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung ste henden Rückgabe- und Sammelsystemen zu.

Operating manual BENNING CM P1/ P2

TRUE RMS Digital Current Clamp Meter for

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & CO. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

10. Advertencia

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

10. PpOoTaia TepiBaAaovToC

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

7. Elektrische gegevens

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Service Center

Robert-Bosch-Str. 20

D-46397 Bocholt

10. Milieu

Benning Elektrotechnik & Elektronik GmbH & CO. KG

Service Centre

Robert-Bosch-Str. 20

D-46397 Bocholt

Benning Elektrotechnik & Elektronik GmbH & Co. KG

Münsterstraße 135 - 137

D - 46397 Bocholt

Telefon ++49 (0) 2871-93-0 Fax ++49 (0) 2871-93-429

www.benning.de · eMail: [e-mail]
