4 TECHNIK

4.1 Komponenten

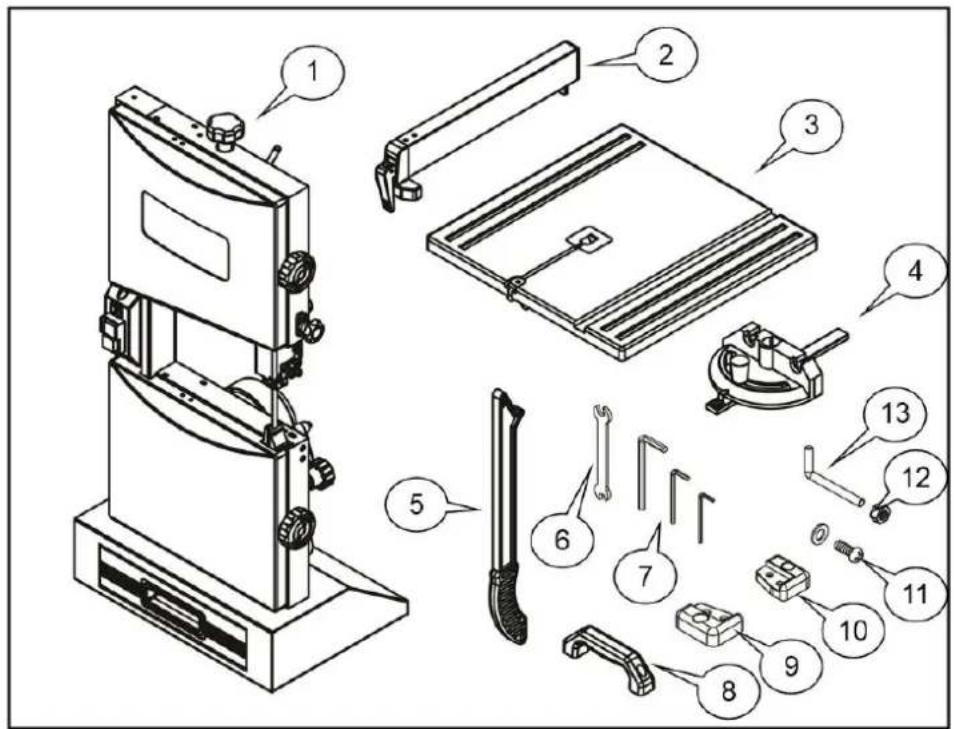

1	Bandsäge	1	8	Handgriff	1
2	Parallelanschlag	1	9	Unterlegplatte	2
3	Tisch mit Einsatz	1	10	Unterlegplatte	2
4	Gehrungsanschlag	1	11	Linsenschraube	8
5	Schiebestock	2	12	6-kant Mutter M6	1
6	Werkzeugschlüssel 8 - 10mm	4	13	Haken (für Schiebestock)	1
7	Inbusschlüssel 2,5 - 4 - 6 mm	3

4.2 Technische Daten

Motorleistung	300W
Spannung	230V / 50Hz
Schnitthöhe	90 mm
Ausladung	228 mm
Bandgeschwindigkeit	635 m/min
Tischgröße	300 x 300 mm
Bandsägeblattmaße	1575 x 3 - 10 mm
Schwenkbereich Tisch	0 - 45°
Abmessungen L x Bx H	490 x 380 x 840 mm
Gewicht	20 kg

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich zum Sägen von Holz, Kunststoff und Nichteisen Werkstoffen bestimmt.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

- Verwenden Sie nur für das Gerät zulässige Bandsägeblätter!

- Verwenden Sie nie schadhafte Bandsägeblätter!

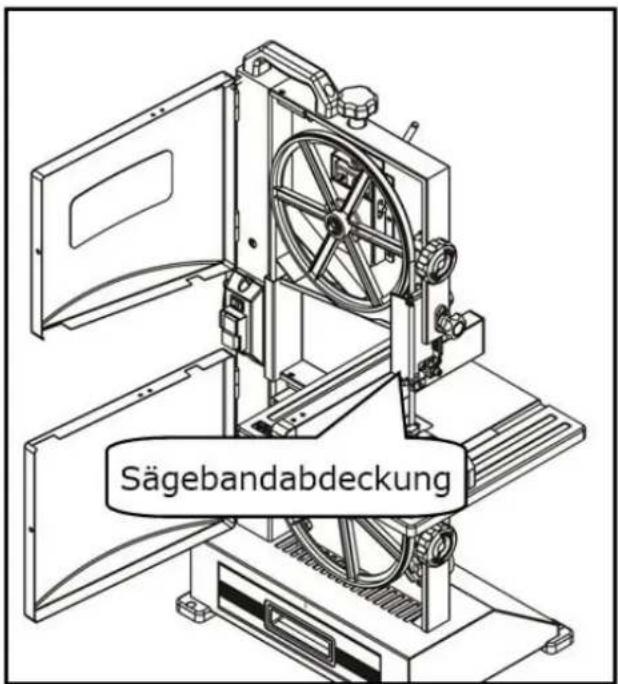

- Benutzen Sie die Bandsäge niemals mit defekten oder ohne montierte trennende Schutzeinrichtung

HÖCHSTE VERLETZUNGSGEFAHR!

Arbeitsbedingungen

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5°C bis +40°C

Die Maschine ist nicht für den Betrieb im Freien bestimmt.

Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.

Unzulässige Verwendung

- Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.

- Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig

• Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.

- Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in diesem Handbuch angeführt werden.

- Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.

- Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.

- Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.

- Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

- Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!

• Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine sorgen!

- Arbeiten Sie in gut durchgelüfteten Räumen!

• Die Maschine nicht im Freien verwenden!

- Überlasten Sie die Maschine nicht!

- Achten Sie bei der Arbeit auf einen stets sicheren Stand.

- Halten Sie Ihre Hände während dem Betrieb vom Sägeband fern

- Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!

• Die Maschine darf nur von unterwiesenen Personen (Kenntnis und Verständnis dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.

- Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!

- Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.

- Lose Objekte können sich im Sägeband verfangen und zu schwersten Verletzungen führen!

- Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitskleidung) tragen!

• Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis das Schleifband still steht!

- Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen!

- Jedes Mal, wenn Sie mit einem elektrisch betriebenen Sägegerät arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;

• Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)

- Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)

- Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung

• Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten

• Vermeiden Sie Körperkontakt mit geerdeten Teilen

- Beim Sägen von Rundholz geeignete Haltevorrichtung verwenden

• Die obere Bandführung möglichst nahe am Werkstück halten

- Bei schräggestelltem Tisch den Längsanschlag an der unteren Tischhälfte anbringen

- Werkstücke beim Arbeiten sicher Halten und Führen

- Abgesägte oder eingeklemmte Werkstücke nur bei Stillstand des Sägeblattes entfernen

- Achten Sie darauf, dass keine zu große Staubkonzentration entsteht. Geeignete Absauganlage verwenden!

• Vor der Bearbeitung Fremdkörper (Nägel, Schrauben) aus dem Werkstück entfernen

- Bei geraden Schnitten gegen den Parallelanschlag ist der Schiebestock zu verwenden

5.3 Restrisiken

WARNUNG

Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist. Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten) ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von Ihnen ab!

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Verletzungsgefahr für die Hände/Finger durch das Sägeband während dem Betrieb.
• Verletzungsgefahr/Schnittgefahr durch nicht entgratete Schnittkanten.
• Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
• Verletzungsgefahr durch Berühren des Sägebandes oder rotierenden Teilen.
• Verletzungsgefahr durch Bruch bzw. Herausschleudern des Sägebandes bzw. Teile davon, v.a. bei Überlastung als auch bei falscher Laufrichtung des Sägebandes.
• Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen wurden.
• Verletzungsgefahr durch Rückschlag des Schnittgutes, Herausschleudern des Schnittgutes bzw. Teile davon.
• Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille

Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Motorsense ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal benutzt wird.

Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung zur Benutzung von der HBS230HQ der wichtigste Sicherheitsfaktor!

6 MONTAGE

6.1 Vorbereitende Tätigkeiten

6.1.1 Lieferumfang

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

6.1.2 Der Arbeitsplatz

Wählen Sie einen passenden Platz für die Maschine;

Beachten Sie dabei die Sicherheitsanforderungen.

Der Boden muss fest, eben und schwingungsresistent sein sowie zumindest 2x das Nettogewicht der Maschine tragen können.

Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.

Man muss außerdem einen Abstand von mindestens 0.8 m um die Maschine rundum sichern. Vor und hinter der Maschine muss für notwendigen Abstand für die Zufuhr von langen Werkstücken gesorgt werden.

6.1.3 Vorbereitung der Oberflächen

Beseitigen Sie das Konservierungsmittel, das zum Korrosionsschutz der Teile ohne Anstrich aufgetragen ist. Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden.

HINWEI S

Der Einsatz von Farbverdünnern, Benzin, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an den Oberflächen!

Daher gilt: Bei der Reinigung nur milde Reinigungsmittel verwenden.

6.2 Elektrischer Anschluss

AC HTU NG

Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!

Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.

Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist ausschließlich durch einen Elektrofachmann durchzuführen!

1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose vorbereitet!

2. Der Erdungsleiter ist gelb-grün ausgeführt!

3. Das Speisestromnetz muss mit 16A abgesichert sein.

4. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die Leistungsübertragung und erwärmt sich stark.

5. Ein beschädigtes Kabel ist umgehend zu erneuern!

6.3 Montage der zum Transport abmontierten Teile

Die Maschine wird im Prinzip fertig montiert ausgeliefert. Aus Transportgründen müssen einige Komponenten vom Kunden montiert werden.

1. Unterlegplatten anschrauben.

• Das Maschinenunterteil auf eine passende Unterlage legen.
  • Die Unterlegplatten mit den Beilagscheiben und Schrauben M5x10 anschrauben.
  • Die Bandsäge wieder senkrecht aufrichten.

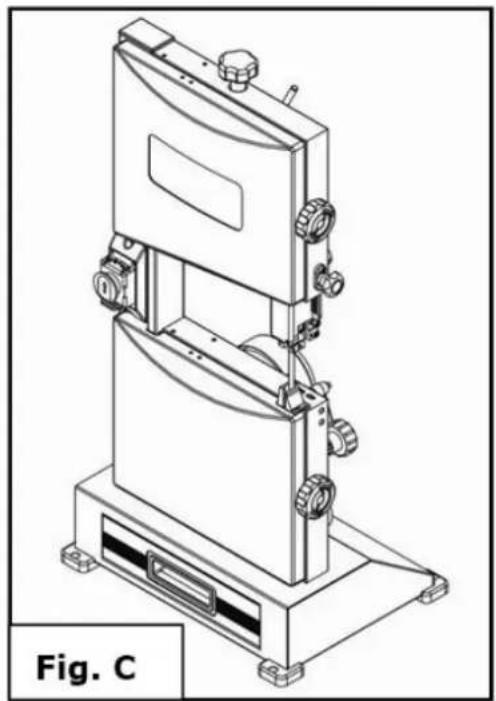

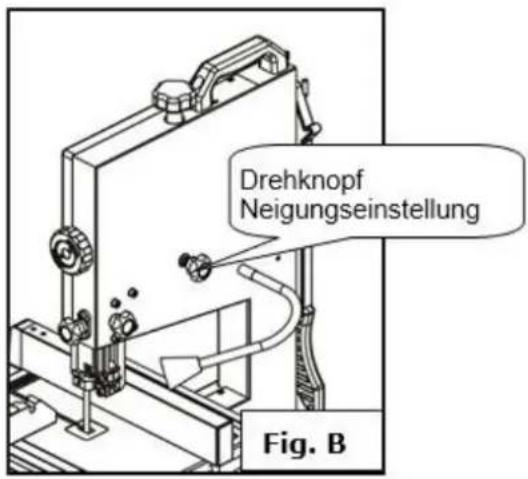

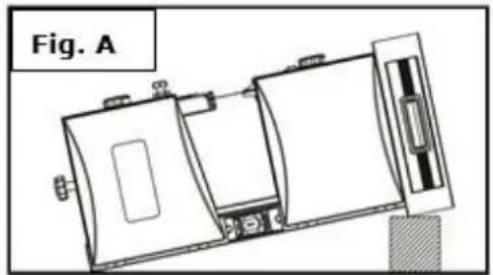

Unterlegplatten Schrauben M5x10 Beilagscheiben Fig. B

1. Befestigen Sie den Hebegriff auf der Oberseite der Bandsäge mit den mitgelieferten Schrauben.

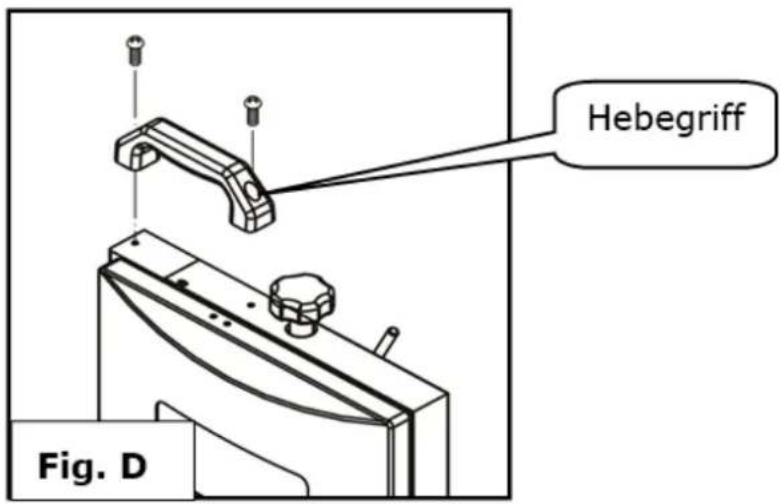

Hebegriff Fig. D

3. Arbeitstisch anschrauben

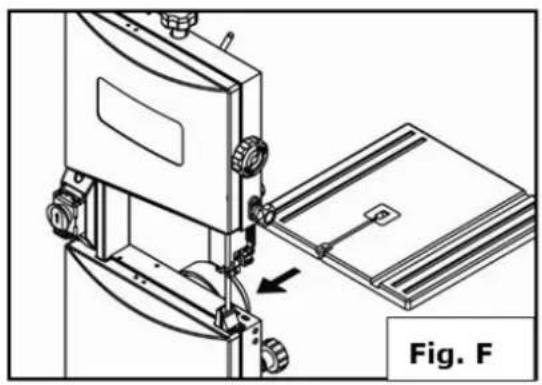

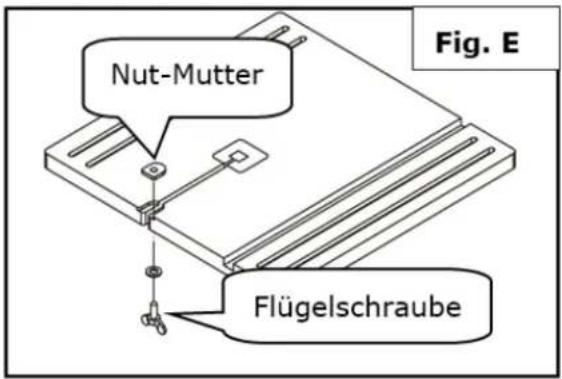

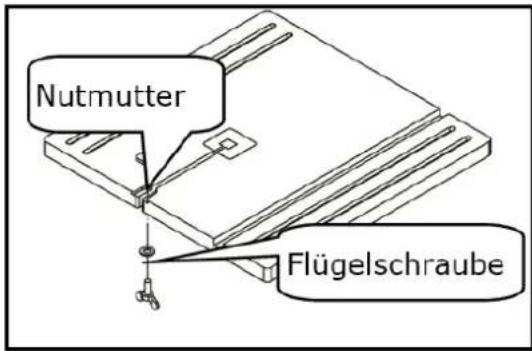

Die Nutmutter mit der Flügelschraube vom Arbeitstisch abschrauben.

Den Arbeitstisch mit dem Schlitz am Sägeband wie abgebildet auf die Bandsäge schieben.

Nut-Mutter Flügelschraube Fig. E

• Die Winkelkonsole an der Unterseite anschrauben.
• Die Klemmschraube in die Winkelkonsole einschrauben.
- Mit der Winkel Klemmschraube den Arbeitstisch festschrauben.
• Die Nut-Mutter mit Unterlegscheibe und Flügelschraube am Arbeitstisch wieder einschrauben.

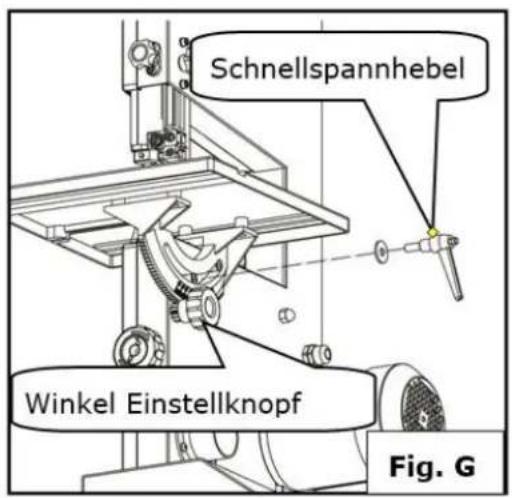

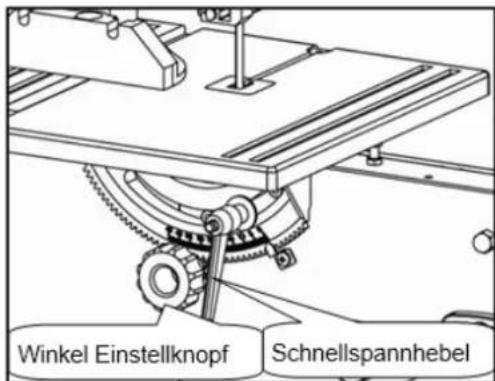

Schnellspannhebel Winkel Einstellknopf Fig. G

Den Halterhaken mit der 6-kant Mutter M6 am Rahmen anschrauben.

• Den Schiebestock am Halterhaken anhängen.

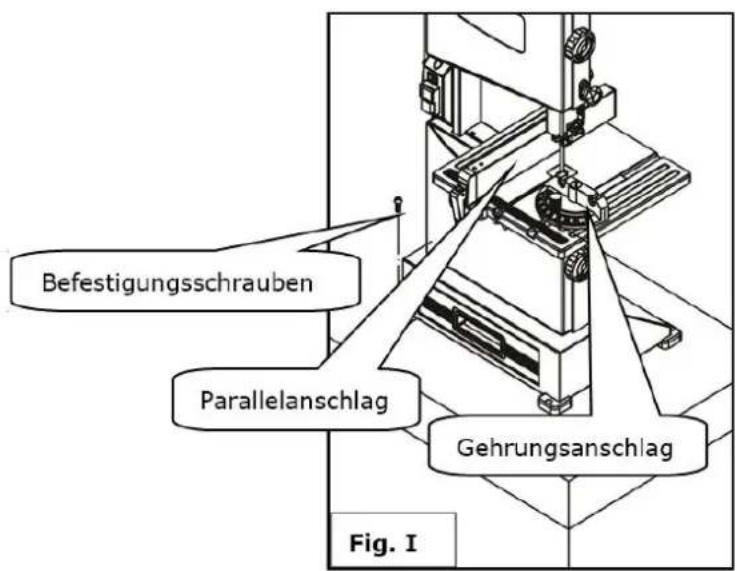

Befestigungsschrauben Parallelanschlag Gehrungsanschlag Fig. I

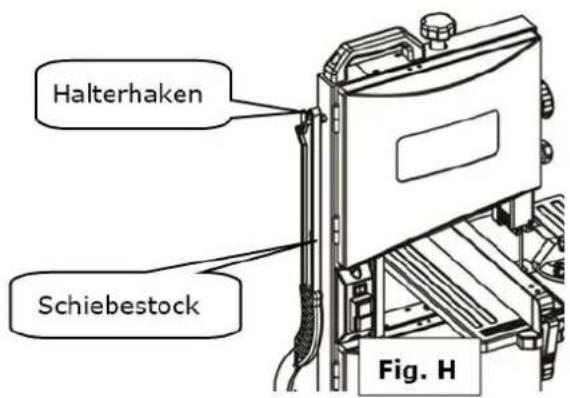

Halterhaken Schiebestock Fig. H

Die Bandsäge kann optional an einer Werkbank mit vier Schrauben befestigt werden.

- Den Gehrungsanschlag und den Parallelanschlag auf den Arbeitstisch anklemmen.

7 BETRIEB

7.1 Betriebshinweise

WARNUNG

Führen Sie sämtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

AC H TUNG

ACHTUNG bei Schneiden von langen Werkstücken ohne Stützbock! Sachschäden und Verletzungen durch Hochschnellen des Werkstücks möglich!

Daher gilt: Lange, überstehende Werkstücke müssen gestützt werden

HIN WEI S

Vor Schneidbeginn, Motor zuerst voll anlaufen lassen!

7.2 Einstellungen

7.2.1 Schwenktisch

• Lösen Sie die Verriegelung mit dem Schnellspannhebel.
• Schwenken Sie den Tisch mit dem Winkel-Einstellknopf bis zum gewünschten Winkel.
• Fixieren Sie den Tisch mit dem Schnellspannhebel vor dem ersten Schnitt.
• Der gewünschte Winkel ist zweckmäßigerweise durch Probeschnitte zu kontrollieren

Winkel Einstellknopf Schnellspannhebel

7.2.2 Sägebandlauf / Neigungseinstellung

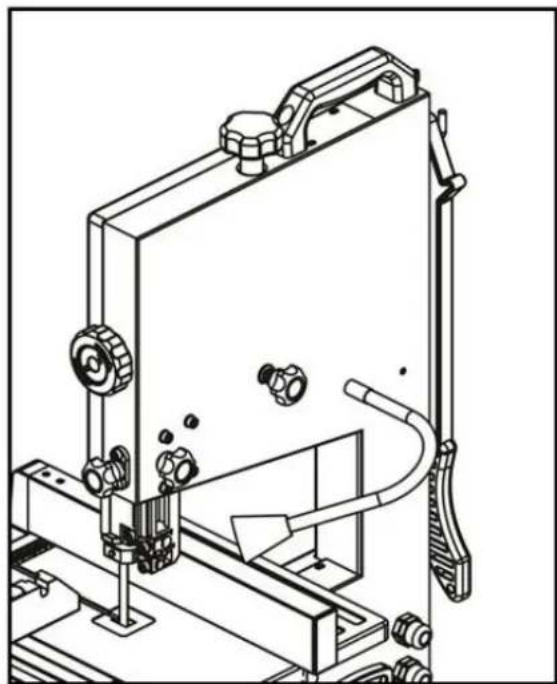

Wenn das Sägeband nicht mittig auf den Laufrollen läuft, wird durch die Einstellung der Neigung der Laufrolle die Lage des Sägebandes korrigiert.

• Öffnen Sie die obere und untere Laufrollenabdeckung (Fig.A)
• Drehen Sie die obere Laufrolle per Hand langsam im Uhrzeigersinn. Das Sägeband soll mittig auf den Gummiauflagen der Laufrolle laufen. Ist dies nicht der Fall, muss der Neigungswinkel der oberen Sägebandrolle korrigiert werden.

- Lösen Sie die Verriegelung (Fig.B) mittels dem Drehknopf.

- Drehen Sie die Laufrolle von Hand im Uhrzeigersinn um den Lauf des Sägebandes zu kontrollieren. Beachten Sie, dass die Laufrichtung des Sägeblattes von oben nach unten verläuft. Korrigieren Sie den Lauf des Sägebandes durch Drehen des Drehknopf nach links oder rechts.

- Jetzt prüfen Sie den Lauf des Sägebandes auf der unteren Laufrolle. Es sollte in seiner ganzen Breite auf der Gummiauflage aufliegen. Korrigieren Sie den Lauf, bis das Sägeband auf der oberen Sägebandrolle zentriert läuft.

Nach Ende der Einstellarbeiten wieder alles fixieren und beide Abdeckungen schließen

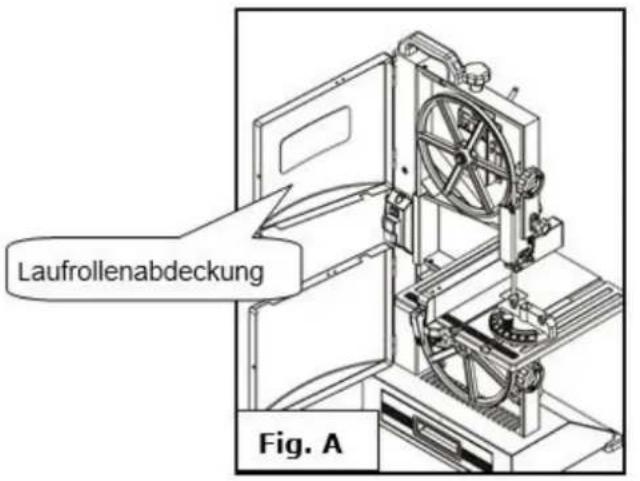

Laufrollenabdeckung Fig. A

Drehknopf Neigungseinstellung Fig. B

HINWEI S

Nach der Einstellung und vor dem Einschalten drehen Sie die obere Sägebandrolle mit der Hand einige Umdrehungen, um zu sehen, ob das Sägeband von den Rollen abläuft. Ist das der Fall, muss der Sägebandlauf erneut eingestellt werden.

7.2.3 Sägebandspannung

WARNU NG

Vor jedem Betrieb ist die Sägebandblattspannung zu prüfen!

HIN WEI S

Zu viel Spannung: Das Sägeband kann reißen. Zu wenig Spannung: Das Sabebabd beginnt auf den Sägebabdrollen zu rutschen und kann zum Stillstand kommen.

Das Sägeband ist ideal gespannt, wenn man es im Bereich zwischen Arbeitstisch und der oberen Sägebandführung um ca. 2mm horizontal bewegen kann.

Falls das nicht der Fall ist lockern oder spannen Sie das Sägeband wie folgt:

• Spannen durch Drehen des Drehknopfes im Uhrzeigersinn.
• Entspannen durch Drehen gegen den Uhrzeigersinn.

Nach Beendigung der Arbeitsschicht ist das Sägeband mit dem Drehknopf wieder zu entspannen.

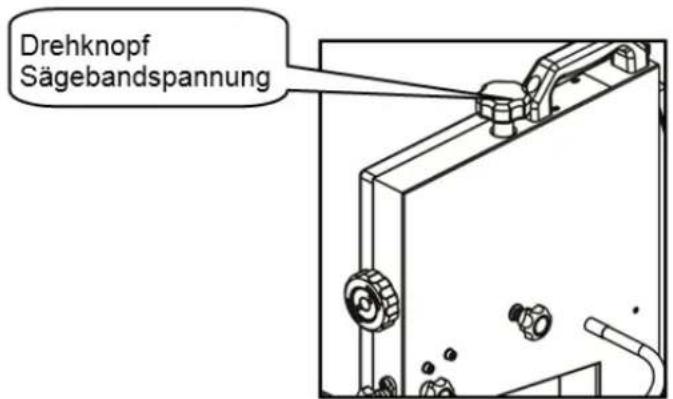

Drehknopf Sägebandspannung

7.2.4 Sägebandführung

Die Sägebandführung dient zum Anpassen des Abstands vom Sägeband zu den Führungsrollen.

WARNUNG

Kein Einstellen der Sägebandführung bei eingeschalteter Maschine!

Schwere Verletzungen an Händen und Armen durch Eingriff in das laufende Sägeband!

Sägebandführung erst einstellen, nachdem Sägeband und –spannung überprüft wurden!

Daher gilt: Vor dem Verstellen der Sägebandführung Maschine ausschalten und warten, bis das Sägeband stillsteht.

Obere Sägebandführung einstellen

Die Höhe der Führung muss vor jedem Arbeiten so angepasst werden, dass die Sägebandführung ca.3 mm über dem Werkstück endet.

- Die Klemmschraube lockern und die entsprechende Höhe mit dem Einstellknopf einstellen und danach wieder fixieren.

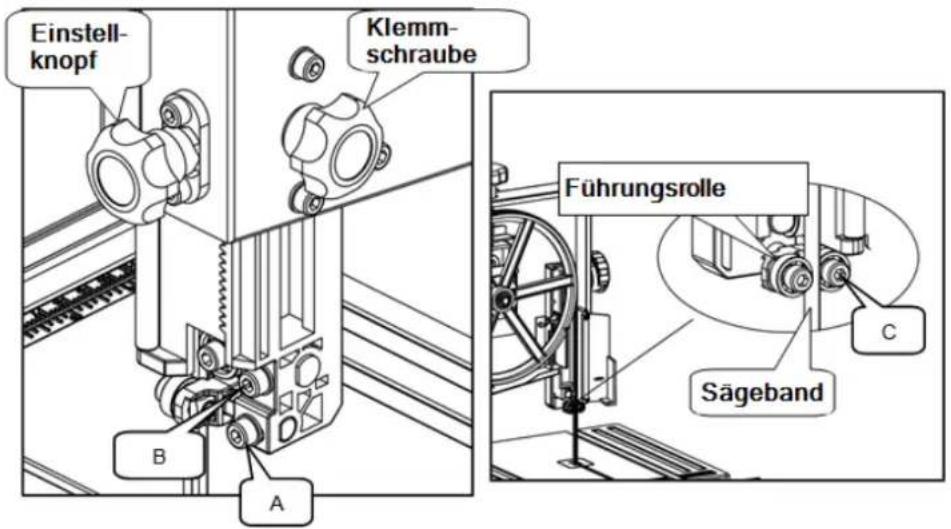

Einstell-knopf Klemm-schraube Führungsrolle C Sägeband A B

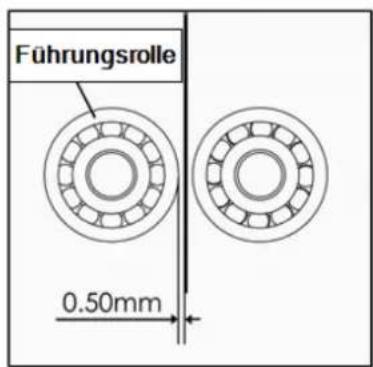

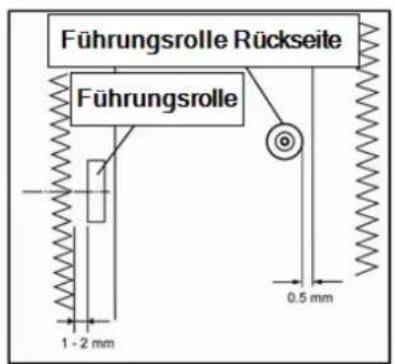

Führungsrolle 0.50mm

Führungsrolle Rückseite Führungsrolle 1 - 2 mm 0.5 mm

• Lösen Sie den Innensechskantschraube (A) und passen Sie die Führungseinheit so an, dass der Abstand der Führungsrollen seitlich zu den Sägezähnen 1 bis 2mm beträgt. Danach wieder fixieren.
• Die Innensechskantschraube (B) lockern und die Führungsrolle Rückseite so einstellen, dass der Abstand zur Rückseite des Sägebandes ca.0,5mm beträgt. Danach wieder fixieren.
• Lösen Sie die Innensechskantschraube (C) und stellen Sie die Führungsrolle 0,5mm zum Sägeblatt. Danach Schraube wieder fixieren

Untere Sägebandführung einstellen

Die untere Sägebandführung muss nach jedem Sägebandwechsel und nach Arbeiten an der Bandführung nachjustiert werden.

• Durch die Bohrungen B und E wird mit einem Innensechskantschlüssel die Sägebandführung D gelockert.
  • Die Schraube A lockern und die Laufrolle C rückseitig ca. 0,5 mm vom Sägebandrücken entfernt festklemmen.
  • Die Sägebandführung wird nun mit den seitlichen Führungsrollen genauso wie bei der oberen Sägebandführung eingestellt.

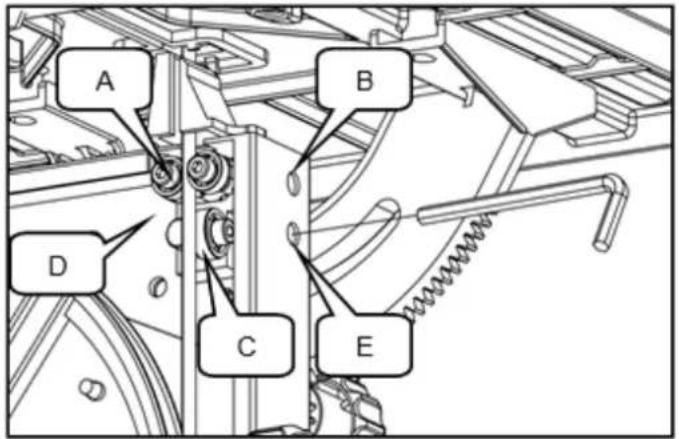

A B D C E

7.3 Bedienung

7.3.1 Starten / Stoppen

• Zum Ein- und Ausschalten der Maschine betätigen Sie den Hauptschalter
• Zum Ein- und Ausschalten des LED-Arbeitslichtes betätigen Sie den Schalter.

Die Arbeitslampe wird mit dem LED Lichtschalter EIN und AUS geschaltet

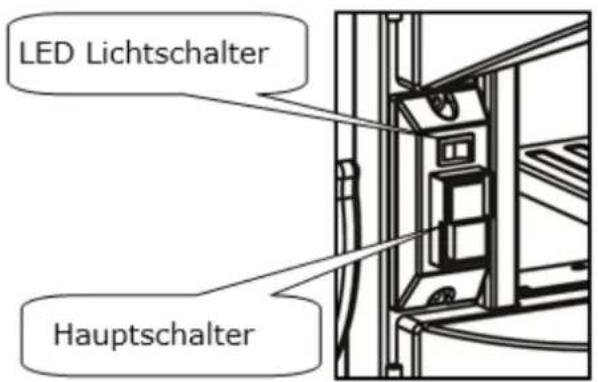

LED Lichtschalter Hauptschalter

7.3.2 Gehrungsanschlag

• Um den Gehrungsanschlag zu verwenden, schieben sie ihn in die vorgesehene Nut.
• Um den Winkel des Gehrungsschnittes einzustellen, lösen Sie Arretierung, bringen den Gehrungsanschlag in die gewünschte Position (bis 60°) und fixieren ihn danach wieder.

Gehrungsanschlag Festklemmschraube

7.3.3 Schiebestock

WARNUNG

Der Schiebestock schützt vor dem Kontakt mit dem Bandsägeblatt

• Der Schiebestock muss unbedingt verwendet werden, wenn der Abstand zwischen Bandsägeblatt und Parallelanschlag kleiner als 150mm ist.
• Wird der Schiebstock nicht verwendet, am Haken (1e) deponieren
• Bei Beschädigung muss der Schiebestock umgehend ausgetaucht werden

• Setzen Sie das Werkstück sicher auf den Tisch auf
• Beobachten Sie das Werkstück von Anfang bis Ende genau
• Sägen Sie den Schnitt ohne Unterbrechung in einem Zug
• Schalten Sie die Maschine nach Beendigung der Arbeit sofort aus

7.3.5 Absaugung

Am Absaugadapter kann eine Absauganlage angeschlossen werden. Wird diese nicht benötigt, sammeln sich die Holzspäne in der Lade unterhalb der unteren Bandrolle.

Diese Lade ist nach Gebrauch der Maschine zu entleeren.

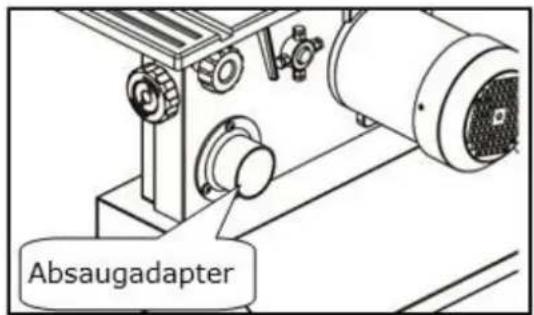

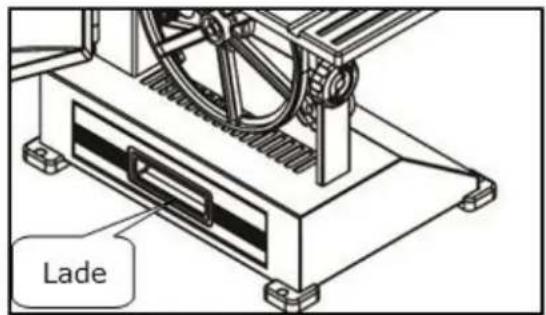

Absaugadapter

Lade

8 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und den Netzstecker ziehen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einschalten der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

HINWEI S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellende: Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen un Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Servi Centern durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen sowie des Sägebandes!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

8.1 Instandhaltung und Wartungsplan

8.1.1 Nach jeder Arbeitsschicht:

• Entspannen Sie das Sägeband.
  • Trennen Sie die Maschine vom Netz.
• Reinigen Sie die Maschine vollständig.
• Schmieren Sie die die Sägebandführung mit leichtem Maschinenöl etwas ein.
  • Säubern Sie die Maschine von Spänen.

8.2 Wechseln des Sägebandes

WARNUNG

Bei Arbeiten mit dem Bandsägeblatt immer Handschuhe tragen GEFAHR VON SCHNITTVERLETZUNGEN!

Vor dem Sägebandwechsel Maschine ausschalten, Netzstecker ziehen und warten, bis das Bandsägeblatt stillsteht.

ACHTUNG: Achten Sie darauf, das neue Sägeband richtig einzulegen! Merken Sie sich dazu, in welche Richtung die Zahnung des alten Sägebandes zeigt!

• Die obere Sägebandführung in die niedrigste Position absenken
• Die Nutmutter und Flügelschraube am Arbeitstisch abschrauben
• Die obere und untere Laufrollenabdeckung öffnen
• Die Sägebandabdeckung öffnen
• Die Sägebandspannung mit dem Schnellspannhebel entspannen
• Das alte Sägeband entfernen
- Ein neues Sägeband mit der richtigen Laufrichtung einlegen.
- Danach sägebandspannung einstellen.

Nutmutter Flügelschraube

Sägebandabdeckung

8.3 Wechseln des Keilrippenriemen

1.

• Das Sägeband mit dem Drehknopf gut entspannen.

Drehknopf Sägebandspannung

• Die untere Sägebandabdeckung öffnen und das Sägeband von der Antriebsrolle entfernen.
- ACHTUNG: Handschuhe für das Sägeband benutzen!

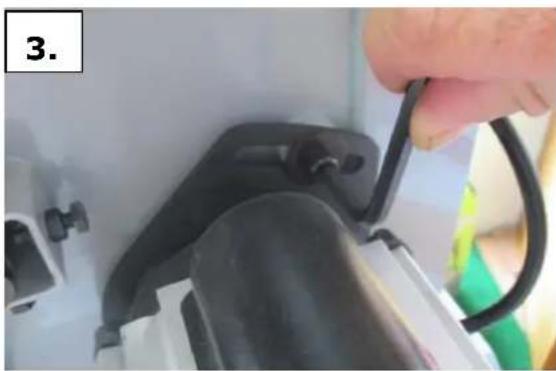

- Den Keilrippenriemen an der Motorhalterung mit einem Innensechskantschlüssel lockern und entspannen.

4.

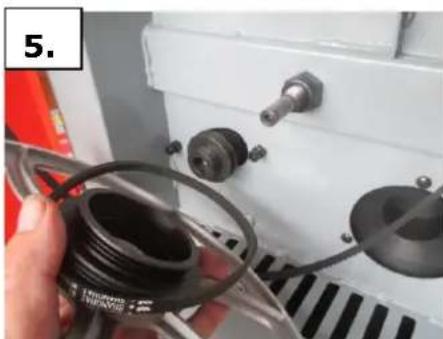

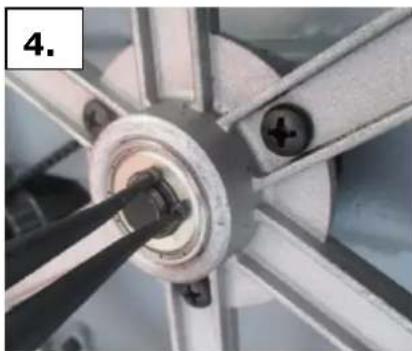

- Den Aussensicherungsring -Seegering- mit der Aussensicherungsringzange entfernen.

• Die Antriebsrolle von der Antriebswelle abziehen.
- Keilrippenriemen ersetzen und das Antriebsrad wieder auf Antriebswelle aufsetzen.
- Sicherungsring anbringen
- Keilrippenriemen in die gewünschten Riemenscheiben einlegen.
- Keilrippenriemen an der Motorhalterung spannen.
- Sägeband auf die Antriebsrolle auflegen und in der Sägebandführung auf gute Führung kontrollieren.
- Sägeband mit Drehknopf spannen.
- Sägebandabdeckung wieder verschließen

Nach jeder Arbeitsschicht muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäßig nach der Arbeit von Holzstaub und Holzresten.

HINWEI S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden!

Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40).

8.5 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.

Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine von der Stromversorgung.

Fehler	Mögliche Ursache	Behebung
Maschine stoppt oder startet nicht	Maschine ist nicht angeschlossenÜberlastungSicherung oder Schütz kaputtKabel beschädigt	Alle el. Steckverbindungen überprüfenMotor ausschalten und abkühlenSicherung wechseln, Schütz aktivierenKabel erneuern
Ungenaue 90° sowie Schrägschnitte	Nicht richtig eingestelltWinkelanzeige nicht korrekt eingestelltGehrungsanschlag verstellt	Sägeband rechtwinklig und Anschlag prüfenSägeband rechtwinklig und Anzeige prüfenGehrungsanschlag korrigieren
Sägeband bewegt sich beim Sägen	Führung nicht ausgerichtetWelliges HolzÜbermäßige VorschubgeschwindigkeitFalsches Sägeband	Prüfen und einstellen FührungWählen Sie ein anderes Stück HolzVorschub reduzierenSägeband od. Typ korrigieren
Ungenauer Schnitt	Ungeeignetes SägebandSägeband falsch montiertStumpfes SägebandSägeband ist lockerGummi oder Pech am Band	Wechseln Sie das SägebandSägezähne nach untenSägeband erneuernSpannen Sie das SägebandSägebandführung einstellen
Sägeband kommt nicht auf Geschwindigkeit	Verlängerungskabel zu langMotor nicht für bestehende Spannung geeignetschwaches Stromnetz	Austausch auf passendes Verlängerungskabelsiehe Schaltdosenabdeckung für korrekte VerdrahtungKontaktieren Sie den Elektro-Fachmann
Maschine vibriert stark	Steht auf unebenen BodenKeilriemen verschlissenRiemenscheibe abgenutztMotorbefestigung ist lose	flach, eben einrichtenKeilriemen ersetzenRiemenscheibe wechselnBefestigungsschrauben anziehen
Band läuft in die verkehrte Richtung	Phasen vertauscht (nur bei 400V / 3 Phasen)	Kontaktieren Sie den Elektro-Fachmann.Kein Garantiefall. Fehler Netzseitig.

VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

10 PREFACE (EN)

Dear Customer!

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

11 TECHNIC

11.1 Components

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

18 CARACTERISTIQUES TECHNIQUES

18.1 Composants

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

25 COMPONENTI

25.1 Tecniche

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Tel [phone] - 0

Fax [phone] - 4

[e-mail]

32 TECHNIEK

32.1 Componenten

32.2 Technische gegevens

39.1 Ersatzteilbestellung / spare parts order

Mit HOLZMANN-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

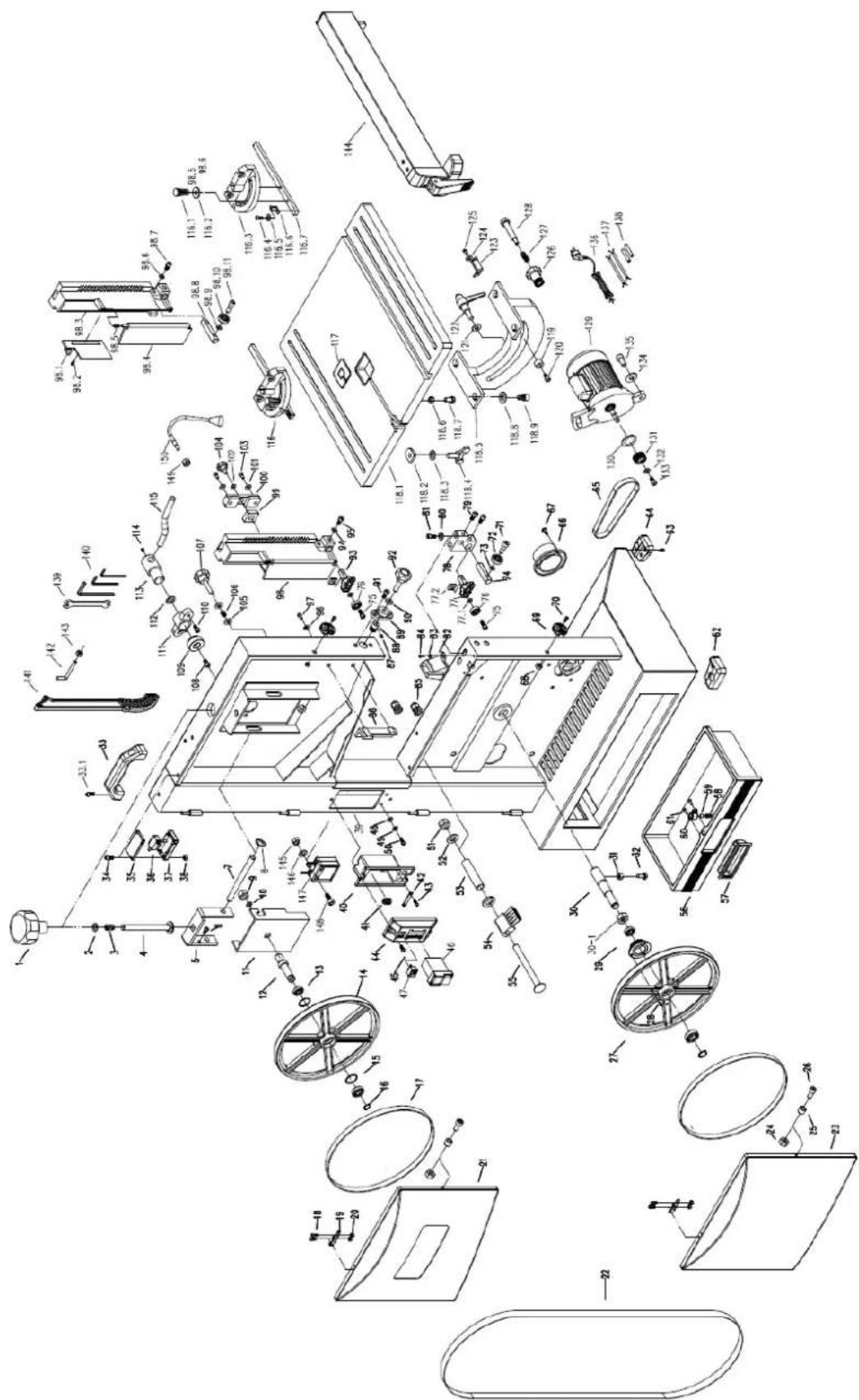

39.2 Explosionszeichnung / explosion drawing

HOLZMANN MASCHINEN® GmbH

4170 Haslach, Marktplatz 4, AUSTRIA

Tel.: [phone]; Fax.: [phone]

www.holzmann-maschinen.at

Bezeichnung / name

HOLZBANDSÄGE / WOOD BANDSAW

Typ / model

HBS 230HQ

EG-Richtlinien / EC-directives

•2006/42/EG; •2014/30/EU

Angewandte Normen / applicable Standards

EN 55014-1:2012-05; EN 55014-2:2016-01; EN 61000-3-2:2010-03; EN 61000-3-3:2014-03;

EN ISO 12100; EN ISO 13849; EN ISO 13850; EN ISO 13857; EN 349; EN 953; EN ISO 14119;

EN 60204-1/07(Pkt.5,6,7 u. 10); EN 1807-1

Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den grundlegenden Sicherheits- und Gesundheitsanforderungen der angeführten EG-Richtlinien entsprechen. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden.

Technische Dokumentation

HOLZMANN-MASCHINEN GmbH

4170 Haslach, Marktplatz 4

Haslach, 05.10.2016

Ort / Datum place/date

MANN® HOLZMANN MASCHINEN GmbH Marktplatz 4, 4170 Haslach welterer Samhors: Gewerbeparkt 8, 4707 Schlüssiberg www.holzmann-maschinen.at

DI (FH) Daniel Schörgenhuber

Geschäftsführer / Director

41 GARANTIEERKLÄRUNG

(Stand 26.09.2016)

Mängelhaftungsansprüche des Käufers aus dem Kaufvertrag gegenüber dem Verkäufer (Holzmann Vertriebspartner) sowie gesetzliche Gewährleistungsrechte des jeweiligen Landes werden durch diese Garantieerklärung nicht berührt. Für diese Maschine leisten wir Garantie gemäß folgenden Bedingungen:

A) Die Garantie umfasst die unentgeltliche Beseitigung aller Mängel an der Maschine, nach Maßgabe der nachfolgenden Regelungen (B-G), welche die ordnungsgemäße Funktion der Maschine beeinträchtigen und nachweislich auf Material- oder Herstellungsfehler beruhen.
B) Die Garantiezeit beträgt 12 Monate, bei gewerblicher Nutzung 6 Monate, gültig ab Lieferung der Maschine an den Erstendabnehmer. Als Nachweis ist der Original-Ablieferbeleg maßgeblich, bei Selbstabholung der Maschine der Original Kaufbeleg.
C) Zur Anmeldung von Garantieansprüchen kontaktieren Sie bitte den HOLZMANN Vertriebspartner, von dem Sie die Maschine erworben haben, mit folgenden Unterlagen:

Kaufbeleg und/oder Ablieferbeleg
ausgefülltes Serviceformular mit Fehlerbericht
Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert.

D) Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4170 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmensitz in 4170 Haslach, Österreich. Die im Rahmen einer Garantiebearbeitung anfallenden allfälligen Transportkosten von und zum Firmensitz sind in dieser Hersteller-Garantie nicht abgedeckt.

E) Garantieausschluss bei Mängeln:

• an Maschinenteilen, welche gebrauchsbedingten oder sonstigen natürlichen Verschleiß unterliegen, sowie Mängeln an der Maschine, die auf einen gebrauchsbedingten oder sonstigen natürlichen Verschleiß zurückzuführen sind.
• die auf unsachgemäße oder fahrlässige Montage, Inbetriebnahme, bzw. Anschluss an das elektrische Netz zurückzuführen sind.
• die auf Nichtbeachtung von Bedienungshinweisen, nicht bestimmungsgemäßen Gebrauch, atypischen Umweltbedingungen, sachfremden Betriebsbedingungen und Einsatzgebiet, mangelnde bzw. unsachgemäße Wartung oder Pflege zurückzuführen sind.
• die durch die Verwendung sowie Einbau von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Original HOLZMANN Ersatzteile sind.
• die geringfügige Abweichungen vom Soll-Zustand darstellen, welche für den Wert oder die Gebrauchstauglichkeit der Maschine unerheblich sind.
• die auf fahrlässige konstruktionsbedingte Überbeanspruchung zurückzuführen sind. Insbesondere bei Mängeln durch Nutzung, welche durch Belastungsniveau und Umfang als gewerblich einzustufen sind, bei Maschinen, die nach Bauart und Leistungsvermögen nicht für den gewerblichen Gebrauch konstruiert und bestimmt sind.

F) Im Rahmen dieser Garantie sind weitere Ansprüche des Käufers über die hier ausdrücklich genannten Garantieleistungen hinaus ausgeschlossen.

G) Diese Hersteller-Garantie wird freiwillig übernommen. Garantieleistungen bewirken daher keine Verlängerung der Garantiefrist und setzen auch keine neue Frist, auch nicht für Ersatzteile, in Gang.

SERVICE

Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein.

Mail: [e-mail]

FAX: [phone]

42 GUARANTEE TERMS

(Versione 26.09.2016)

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und Ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax ode Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name: Produkt / product: Kaufdatum / purchase date: Erworben von / purchased from: E-Mail/ e-mail:

Vielen Dank für Ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

Serviceanfrage

Ersatzteilanfrage

Garantieantrag

service inquiry

spare part inquiry

guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type: ____

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursadt bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFRELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN. BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.

VIELEN DANK!
