MODE D'EMPLOI HBS 230HQ Holzmann
18.1 Composants 48 18.2 Données techniques... 48
19.1 Utilisation correcte....49 19.2 Instructions générales de sécurité....50 19.3 Risques résiduels....51
20 Montage 52
20.1 Préparation 52
20.1.1 Livraison de la machine....52 20.1.2 Le lieu de travail....52 20.1.3 Préparation des surfaces....52
20.2 Raccordement électrique....52 20.3 Montage des composants démontés pour le transport....53
21.1 Instructions d'utilisation....55 21.2 Réglages....55
21.2.1 Table de travail inclinable....55 21.2.2 Alignement de la lame de scie / réglage de l'inclinaison....55 21.2.3 Tension de la lame de scie....56 21.2.4 Guide de la lame de scie....57
21.3 Fonctionnement.... 58
21.3.1 Marche / Arrêt....58 21.3.2 Le guide d'onglet 58 21.3.3 Poussoir....59 21.3.4 Coupe....59 21.3.5 Aspiration 59
22 Entretien 60
22.1 Plan de maintenance....60
22.1.1 Après chaque quart de travail:....60
22.2 Changement de la lame de scie 61 22.3 Changement de la courroie de distribution 62 22.4 Nettoyage 63 22.5 Disposition 63
23 Dépannage 64
FR CE-CONFORME - Ce produit est conforme aux Directives CE.
FR LIRE LE MANUEL! Lire le manuel d'utilisateur et de maintenance avec soin et vous familiariser avec les contrôles en vue d'utiliser la machine correctement et pour éviter les blessures et les défauts de l'appareil.
FR ATTENTION! L'ignorance de la signalisation de sécurité et les avertissements sur la machine et les consignes de sécurité et ignorer les instructions peut causer des blessures graves et même entraîner la mort.
FR Utilisation sans port de gants!
Arrêtez et retirez la fiche d'alimentation avant tout entretien de rupture et le moteur!
FR Usage interdit avec des cheveux longs lâches!
FR Avertissement sur les blessures de coupe!
FR Méfiez-vous des pièces en rotation!
FR Protéger de l'humidité!
Ce manuel contient informations importantes pour la correcte utilisation de la scie à ruban HBS230HQ. Ce manuel doit être soigneusement gardé avec la machine. Ayez le toujours disponible pour pouvoir le consulter.
Lire attentivement et suivez les instructions de sécurité!
Soyez connaissant des contrôles de la machine et de son utilisation. Lire le manuel facilite la correcte utilisation de la machine et évite les erreurs et les dommages sur la machine et soi-même.
Grâce aux progrès constants dans la conception et la construction des produits, les illustrations et le contenu peuvent être un peu différents. Cependant, si vous découvrez des erreurs, s'il vous plaît nous informer en utilisant le formulaire de commentaires.
Les caractéristiques techniques peuvent varier sans avis préalable!
S'il vous plaît vérifier le contenu du produit immédiatement après réception pour quelque éventuelle dommages de transport ou de pièces manquantes. Les réclamations pour dommages de transport ou de pièces manquantes doivent être faites immédiatement après la réception initiale et le déballage de la machine, avant de mettre la machine en fonctionnement. S'il vous plaît noter que les demandes ne peuvent être acceptées plus tard.
© 2016
Ce document est protégé par le droit international des droits d'auteur. Toute reproduction, traduction ou utilisation des illustrations de ce manuel sans autorisation seront poursuivis par la loi - Cour de A-4020 Linz ou la juridiction compétente pour 4170 Haslach en Autriche!
Contact service après-vente
| 1 | Scie à ruban | 1 | 8 | Poignée | 1 |
| 2 | Butée parallèle | 1 | 9 | Cale n°1 | 2 |
| 3 | Table avec insert | 1 | 10 | Cale n°2 | 2 |
| 4 | Guide d'onglet | 1 | 11 | Vis | 8 |
| 5 | Bâton pousseur | 2 | 12 | Écrou M6 | 1 |
| 6 | Clé de montage 8 - 10mm | 4 | 13 | Levier de verrouillage | 1 |
| 7 | Clé Allen 2,5 - 4 - 6 mm | 3 |
18.2 Données techniques
| Puisance moteur | 300W |
| Tension nominale | 230V / 50Hz |
| Hauteur de coupe | 90 mm |
| Col de cygne | 228 mm |
| Vitesse de la lame | 635 m/min |
| Dimensions de la table de travail | 300 x 300 mm |
| Dimensions de la lame de scie | 1575 x 3 - 10 mm |
| Inclinaison de la table de travail | 0 - 45° |
| Dimensions colis | 490 x 380 x 840 mm |
| Poids | 20 kg |
19.1 Utilisation correcte
La machine doit être en bon état de fonctionnement et toutes les protections de sécurité prévues à l'achat. Défauts qui peuvent affecter la sécurité doivent être éliminés immédiatement!
Utilisation de la machine sans les dispositifs de sécurité ainsi que l'élimination d'une partie quelconque de ces dispositifs est interdite.
La machine est conçue uniquement pour couper le bois, le plastique et les matériaux non ferreux.
Pour un usage différent ou supplémentaire et entraînant des dommages matériels ou des blessures, Holzmann-Maschinen ne prend aucune responsabilité ou garantie.
Avertissement
- Utilisez uniquement des lames de scie appropriées pour la machine!
- Ne jamais utiliser de lames défectueuses!
- Ne jamais utiliser la machine avec des protections défectueuses, ou sans être monté sur la machine!
HAUT RISQUE DE BLESSURES!
Conditions environnementales
La machine est conçue pour fonctionner dans les conditions suivantes:
Humidité
max. 70%
Température
+5°C jusqu'à +40°C
La machine n'est pas destinée à une utilisation en extérieur.
La machine ne doit pas travailler dans un milieu de risque d'explosion.
Utilisation interdite
- N'utiliser jamais la machine en dehors des limites spécifiées dans ce manuel. • L'utilisation de la machine sans dispositif de protection est interdite.
- Le démantèlement ou l'inactivation des dispositifs de protection est interdite.
- Il est interdit d'utiliser la machine avec des matériaux qui ne sont pas explicitement mentionnés dans ce manuel.
- Utiliser des outils qui ne sont pas adaptés pour une utilisation avec la machine est interdit.
- Tout changement dans la conception de la machine est interdit.
- L'utilisation de la machine sur une façon ou à des fins qui ne sont pas conformes aux instructions de ce manuel à 100% est interdite.
- Ne jamais laisser la machine sans surveillance, surtout lorsque des enfants sont à proximité.
19.2 Instructions générales de sécurité
Les signes d'alerte et / ou des décalcomanies illisibles sur la machine devraient être remplacés par de nouvelles tout de suite!
Les lois locales et règlements en vigueur peuvent restreindre l'âge de l'opérateur et limiter l'utilisation de cette machine!
Pour éviter tout dysfonctionnement, des dommages ou des blessures, vous devez prendre en compte les éléments suivants :
- Garder la zone de travail et le plancher propre et exempt de graisse ou d'autres matériaux!
- Assurez-vous que votre espace de travail est bien éclairé!
- Travailler dans des zones bien ventilées!
- Ne surchargez pas la machine!
- Veillez à maintenir une position sûre en tout temps.
- Gardez vos mains loin de la lame en fonctionnement!
- Il est interdit d'utiliser la machine si vous êtes fatigué, ne pas concentré ou sous l'influence d'un médicament, d'alcool ou d'autre type de drogues.
- La machine ne doit être utilisée que par du personnel qualifié.
- Les personnes non autorisées, en particulier les enfants, doivent être tenues à l'écart de la machine.
- Lorsque vous travaillez avec la machine, ne portez pas de vêtements amples, cheveux longs ou des bijoux tels que colliers, etc.
- Les éléments individuels peuvent être couplés à des pièces mobiles de la machine et provoquer de graves dommages.
- Porter un équipement de sécurité approprié lorsque vous travaillez avec des machines (des lunettes de sécurité, chaussures de sécurité...).
- Ne laissez jamais la machine sans surveillance pendant le travail. Débranchez la machine et attendez jusqu'à ce qu'elle s'arrête avant de quitter le lieu de travail.
- Avant d'effectuer tout entretien ou de réglage, l'appareil doit être débranché de l'alimentation.
- Toujours travailler avec une machine électrique, la prudence est recommandée! Il existe un risque de choc électrique, un incendie, des coupures, etc. • Protégez l'appareil de l'humidité (causent court-circuit!).
- Ne jamais utiliser des outils électriques et des machines à proximité de liquides et de gaz inflammables (danger d'explosion!).
- Vérifiez régulièrement le câble pour les dommages.
- Protégez le câble de la chaleur, de l'huile et des bords tranchants.
- Éviter le contact avec les composants électriques. • Pour la coupe de bois rond, utiliser un dispositif de serrage approprié.
- Gardez le guide supérieur de la lame le plus près possible de la pièce à travailler. • Pour la table inclinée, réglez le guide dans la moitié inférieure de la table.
- Maintenir et guider la pièce en toute sécurité pendant le travail.
- Les pièces coupées ou pièces de travail bloquées, retirez-les uniquement lorsque la lame de scie est arrêtée.
- S'assurer qu'une concentration excessive de poussière ne se forme pas. Utilisez une aspiration convenable. • Avant de travailler la pièce, enlever les corps étrangers (clous, vis) de la pièce. • Pour coupes droites contre le guide parallèle, doit utiliser le poussoir.
Avertissement
Il est important de noter que chaque machine présente des risques résiduels.
Pour tout travail (même le plus simple) doit prendre une extrême prudence. Un travail sans danger dépend de vous!
Également, dans le respect des normes de sécurité, devrait prendre en compte les risques résiduels qui suivent :
- Risque de blessure des mains / doigts, pour la lame en rotation pendant le fonctionnement.
- Risque de blessures des bords tranchants de la pièce.
- Risque de blessures dues au contact avec des composants électriques.
- Risque de blessure de toucher la lame ou les pièces en rotation.
- Risque de blessure dû à la rupture de la lame de scie, spécialement pour le surcharge de la machine ou si la lame tourne dans le mauvais sens.
- Dommages auditifs si des mesures de protection n'ont pas été prises par l'utilisateur.
- Risque de blessure suite à un rebond de la pièce, expulsant le matériel coupé, ou des parties de ceux-ci.
- Risque de blessure aux yeux de particules projetées, même avec des lunettes de sécurité.
Ces risques peuvent être minimisés si toutes les normes de sécurité sont appliquées, la machine dispose des services et le bon entretien et l'équipement destiné à être et est utilisé par personnel qualifié. Malgré tous les dispositifs de sécurité, est et sera votre bon sens et qualifications / formation pour faire fonctionner une machine comme la HBS230HQ, le facteur de sécurité plus important.
20.1.1 Livraison de la machine
Après réception de la machine, vérifier que toutes les pièces sont en ordre. Signalez tout dommage ou pièces manquantes immédiatement à votre revendeur ou le transporteur. Les dommages visibles doivent également être enregistrés dans la livraison sans délai, conformément aux dispositions de la garantie, sinon les marchandises seront acceptées comme livrées correctement.
20.1.2 Le lieu de travail
Choisissez un endroit approprié pour la machine.
Respecter les exigences de sécurité.
Le sol doit être ferme, plat et résistant aux vibrations et capable de résister au moins 2 fois le poids net de la machine.
Le site choisi doit avoir une connexion appropriée au réseau électrique.
Une distance minimale de 0,8 m autour de la machine est également nécessaire. Lorsque vous travaillez avec des pièces longues, méfiez-vous d'avoir de l'espace nécessaire à l'avant et à l'arrière de la machine.
20.1.3 Préparation des surfaces
Éliminer les produits de conservation, qui s'applique pour prévenir la corrosion des pièces sans peinture. Cela peut être fait avec les solvants habituels. N'utilisez pas de nitro-dissolvants ou d'autres dissolvants, et surtout n'utilisez jamais d'eau.
L'utilisation des diluants à peinture, essence, produits chimiques corrosifs ou abrasifs peut avoir des résultats de dommages à la surface!
Par conséquent:
Lors du nettoyage, utiliser un détergent doux seulement.
Attention
Lors de travaux avec une machine non reliée à la terre:
Des blessures graves par électrocution peuvent se produire en cas de défauts ou de dysfonctionnement!
Par conséquent :
La machine doit toujours être reliée à la terre par une prise de terre!
• Le raccordement électrique de la machine est conçu pour être connecté à une prise terre! - Une alimentation secteur de 16A minimum. • Vérifier que la tension du réseau correspond aux exigences de la machine. - Un câble endommagé doit être remplacé immédiatement!
20.3 Montage des composants démontés pour le transport
La machine est fournie presque entièrement assemblée. Avant de démarrer la machine, seules certaines parties doivent être assemblées.
1. Fixer le socle à la machine

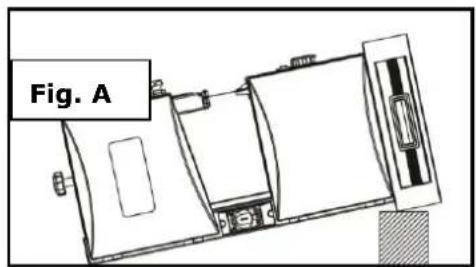

- Déposer la machine sur un support adéquat comme sur l'image.
- Fixer les cales avec des vis M5x10.
- Remettre la machine debout pour la prochaine étape.

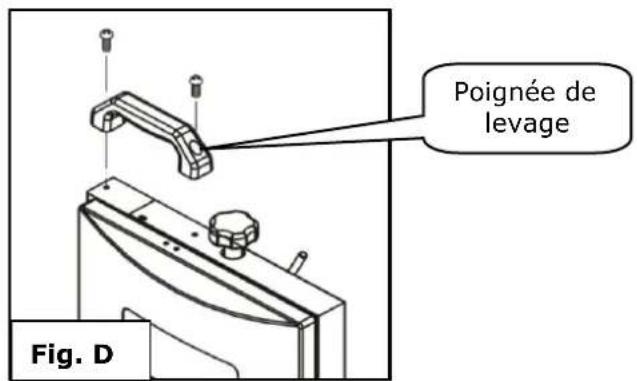

2. Fixer la poignée de levage sur le dessus de la machine.


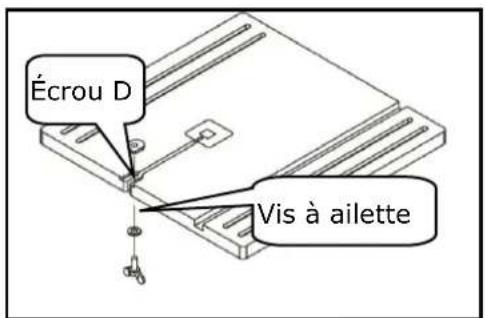

• Retirer l'écrou D, rondelle, et à ailette de la table de travail. - Glisser la table de travail via la fente de la lame de scie prévue à cet effet, desserrer la molette d'ajustement, positionner la table de travail puis la resserrer.


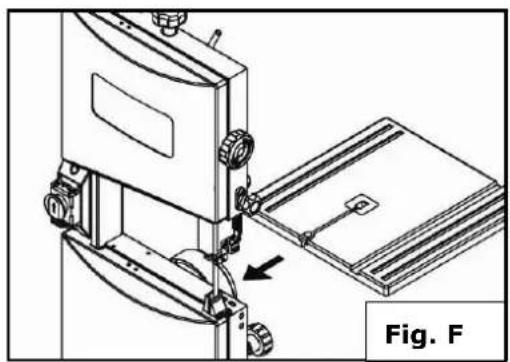

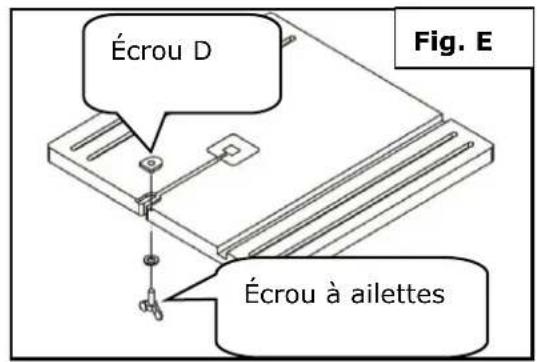

Écrou D Écrou à ailettes Fig. E
- Positionner le système d'ajustement de l'angle dans les encoches de la table de travail.
- Assembler la rondelle et le levier de verrouillage dans le cadre en tournant dans le sens horaire.
- Fixer l'écrou D, la rondelle et la vis à ailettes.


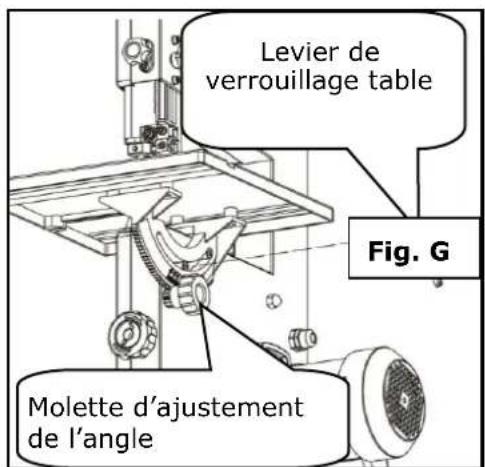

Levier de verrouillage table Fig. G Molette d'ajustement de l'angleFixer le crochet au châssis avec l'écrou hexagonal M6.
- Placer le bâton poussoir sur le crochet.


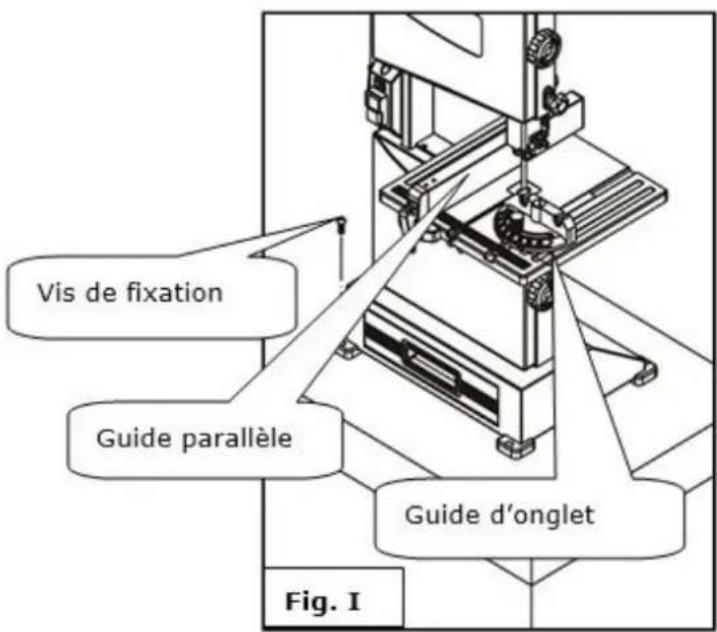

Vis de fixation Guide parallèle Guide d'onglet Fig. I


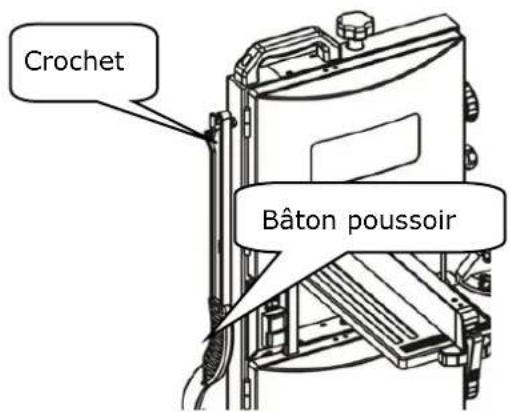

Crochet Bâton poussoirFixer la scie à ruban à un établi avec 4 vis (non inclus).
- Placer la guide parallèle et la guide d'onglet sur la table de travail.
Avertissement
Faire tous les réglages de la machine avec la machine déconnectée de l'alimentation!
Attention
ATTENTION lors de la coupe de longues pièces sans support/chevalet!
Risque de dommages à la machine et des blessures dues à la pièce qui peut tirer dehors!
Par conséquent : les pièces longues qui dépassent doivent être soutenues.
Avant de commencer à couper, laisser le moteur démarrer complètement!
21.2.1 Table de travail inclinable
- Desserrer le levier de verrouillage de la table.
- Incliner la table de travail via la molette d'ajustement à l'angle désiré.
- Fixer de nouveau le levier de verrouillage de la table.
- Il est conseillé de toujours faire une coupe test !


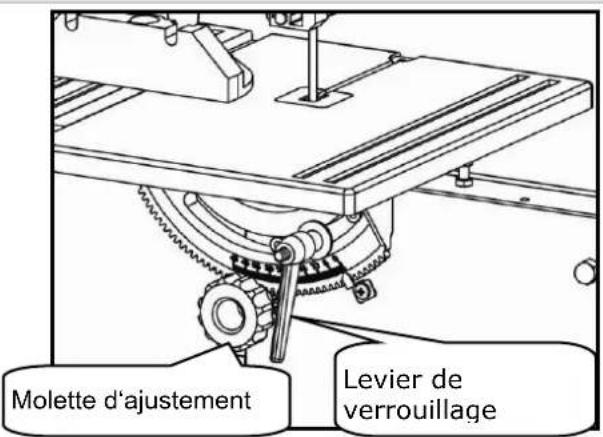

Molette d'ajustement Levier de verrouillage21.2.2 Alignement de la lame de scie / réglage de l'inclinaison
Si la lame de scie ne circule pas correctement au centre des galets, un ajustement du volant supérieur est nécessaire.
- Ouvrir les capots supérieur et inférieur (Fig. A)
- Tourner manuellement et délicatement le volant supérieur dans le sens horaire. La lame de scie doit se déplacer parfaitement centrée sur la bande caoutchouc du volant. Si ce n'est pas le cas, une inclinaison de l'angle du volant supérieur doit être faite. • Pour ce faire : desserrer le verrou en utilisant la molette (Fig. B).
- Tourner le volant supérieur manuellement dans le sens horaire en contrôlant que la lame se déplace bien de haut en bas. Corriger l'inclinaison de la lame en tournant la molette de réglage volant vers la droite ou vers la gauche.
- Maintenant contrôler également que la lame de scie est correctement placée dans toute sa largeur sur la bande caoutchouc du volant inférieur, corriger si nécessaire.
Après les ajustements, refixer tous les éléments et refermer les deux capots.


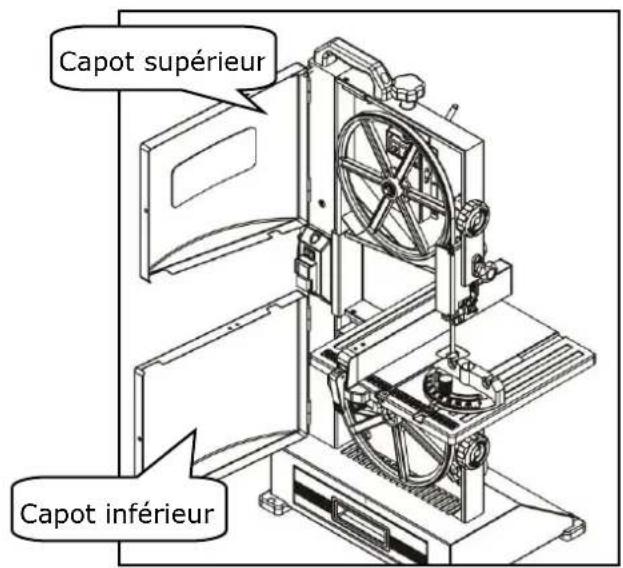

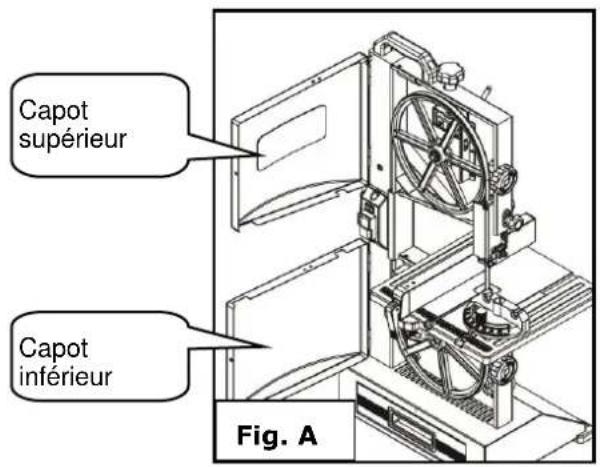

Capot supérieur Capot inférieur Fig. A


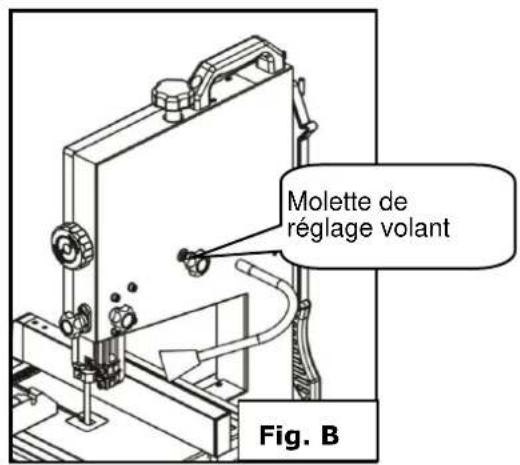

Molette de réglage volant Fig. B
Après le réglage, et avant d'allumer la machine, tournez le volant supérieur quelques fois pour voir si la lame est hors des volants. Si tel est le cas, l'exécution de la lame de scie doit être réglée à nouveau.
Avertissement
Avant chaque utilisation, vérifier la tension de la lame!
Trop de tension: La lame de scie peut être rompue.
Trop peu de tension: La lame de scie glisse sur les volants, et peut atteindre un point mort.
La tension adéquate de la lame de scie au niveau de la table de travail doit présenter un jeu d'environ 2 mm.
Si ce n'est pas le cas, augmenter ou réduire la pression de la lame scie comme suit :
- Augmenter la pression en tournant la molette dans le sens horaire.
- Diminuer la pression en tournant la molette dans le sens antihoraire.
Après utilisation de la machine, réduire un peu la tension de la lame de scie.


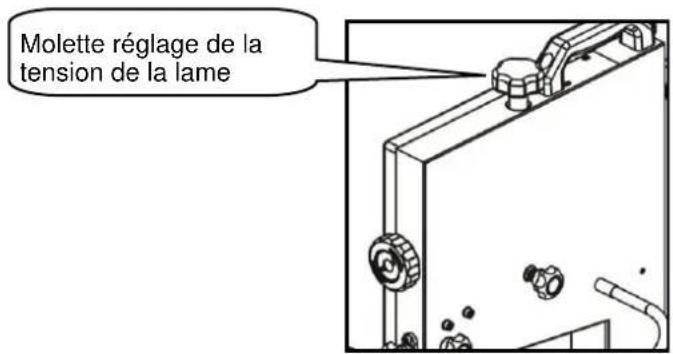

Molette réglage de la tension de la lame21.2.4 Guide de la lame de scie
Le guide de lame est utilisé pour régler la distance de la lame de scie au palier de guidage.
Avertissement
Ne pas procéder à des ajustements au guide de la lame avec la machine branchée!
Des blessures graves aux mains et aux bras touchant la scie à ruban en fonctionnement!
Réglage du guide de lame ne doit être fait qu'après réviser l'exécution et la tension de la lame.
Arrêter la machine avant d'ajuster la lame et attendre jusqu'à ce que la lame ait arrêté !
Guide supérieur de la lame
La hauteur du guide doit être réglée avant chaque coupe de manière à laisser une distance libre d'environ 10mm entre le guide et le matériau à couper.
- Desserrer la molette de verrouillage et ajuster la hauteur en fonction du matériau via la vis de réglage, puis resserrer la molette de verrouillage.


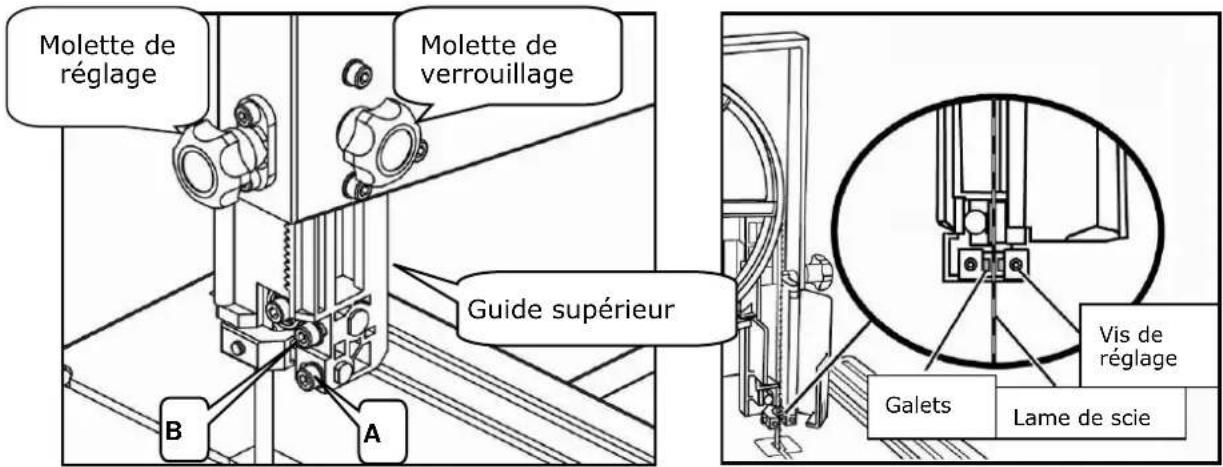

Molette de réglage Molette de verrouillage Guide supérieur B A Vis de réglage Galets Lame de scie

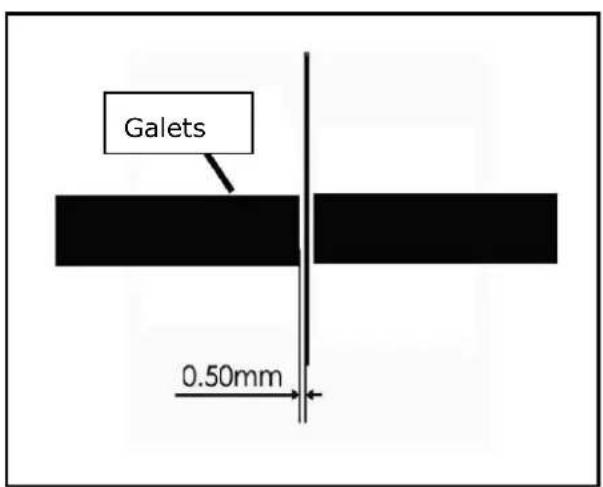

- Desserrer la molette (A) et ajuster les galets de sorte qu'ils se trouvent à 1, 2 mm du côté intérieur des dents de la lame de scie, puis refixer.
- Desserrer la molette (B) et ajuster la butée de manière à ce qu'elle se trouve à un demi millimètre de l'arrière de la lame de scie, puis refixer.

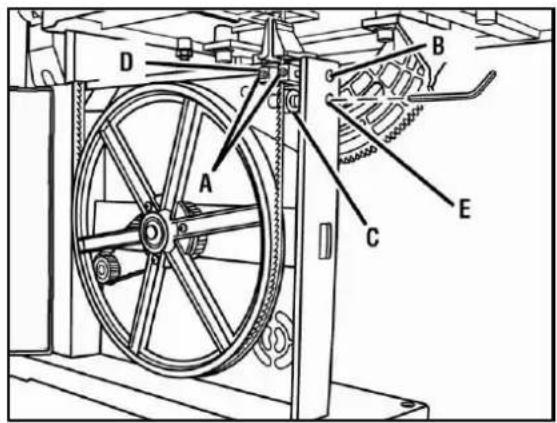

Guide inférieur de la lame
Le guide de lame de scie inférieur doit être réajusté après chaque changement de lame de scie ou lors d'un alignement de la lame.
L'ajustement de la lame de scie inférieure est identique à celui de la lame de scie supérieure, les deux guides et la butée se trouvent sous la table de travail.

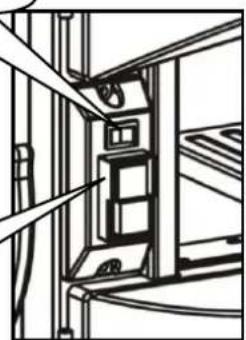

21.3.1 Marche / arrêt
- Pour allumer ou éteindre la machine, presser l'interrupteur principal sur la position Marche ou Arrêt. • Pour utiliser la lampe LED, presser l'interrupteur de lampe LED.
Interrupteur de la lampe LED

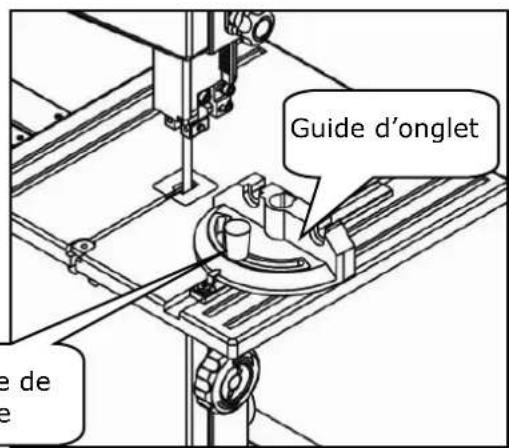

21.3.2 Le guide d'onglet
- Pour utiliser le guide d'onglet, le faire glisser dans la fente prévue.
- Pour régler l'angle du guide d'onglet, desserrer la molette de réglage, placer le guide à l'angle désiré puis resserrer la molette.

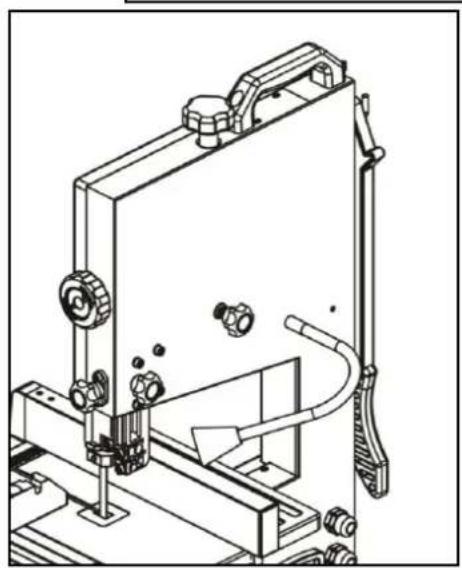

Avertissement
Le poussoir protège contre un contact avec la lame de scie.
- Le poussoir doit toujours être utilisé lorsque la distance entre la lame et le guide parallèle est inférieure à 150mm.
- Si vous n'utilisez pas le poussoir, laisser en place sur le crochet (1e).
- Si le poussoir est endommagé, il doit être changé immédiatement
- Placer la pièce en toute sécurité sur la table.
- Regardez la pièce du début à la fin.
- Faire la coupe sans interruption, à la fois.
- Eteignez la machine immédiatement après avoir terminé le travail.
21.3.5 Aspiration
Un système d'aspiration peut être connecté à la machine. Si un système d'aspiration n'est pas utilisé, une partie des copeaux ira dans le bac de ramassage des copeaux en bas de la machine. Vider ce bac après chaque utilisation.


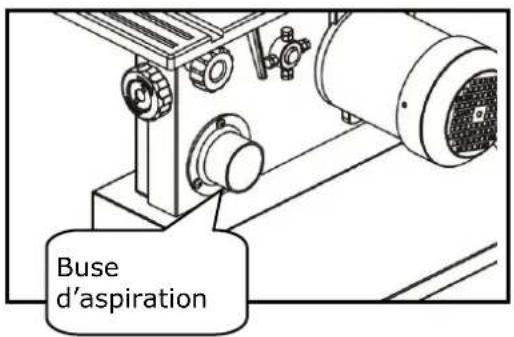

Buse d'aspiration


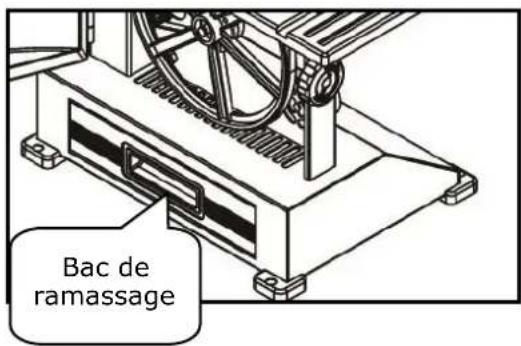

Bac de ramassage22 Entretien
Débranchez la machine du secteur avant de faire toute opération de maintenance!
Cela permettra d'éviter des dommages et des blessures graves d'une activation involontaire de la machine!
La machine a besoin de peu d'entretien et ne contient que peu de pièces, qui doivent être soumises à un opérateur de maintenance.
Fautes ou défauts qui peuvent affecter la sécurité de la machine doivent être éliminés immédiatement.
Seule une machine avec un bon entretien et bien maintenue peut être un outil efficace. Mauvais entretien et le manque d'entretien peuvent provoquer des accidents et des blessures graves.
Les travaux de réparation ne peuvent être effectués que par du personnel qualifié!
Une utilisation incorrecte peut endommager la machine ou mettre en danger sa sécurité!
Vérifiez régulièrement que tous les avertissements et les instructions sont disponibles sur la machine et lisibles.
Vérifier l'état parfait des dispositifs de sécurité avant chaque utilisation.
La machine ne peut pas être stockée dans un lieu humide et doit être protégée contre les intempéries.
Avant la première utilisation, puis toutes les 100 heures de travail (si nécessaire, avant de nettoyer avec une brosse les copeaux et la poussière) lubrifiez avec une fine couche d'huile ou de graisse toutes les pièces mobiles.
22.1.1 Après chaque quart de travail:
- Relâcher la tension de la lame de scie. • Débranchez l'appareil du secteur.
- Nettoyez complètement la machine.
- Graisser légèrement la lame et le guide avec de l'huile de machine. • Nettoyer la machine des copeaux.
Avertissement
Lorsque vous travaillez avec la scie à ruban, toujours porter des gants. RISQUE DE COUPURE!
Avant de changer la lame de scie, éteindre la machine, attendre que la lame s’arrête et débrancher la machine. ATTENTION: Assurez-vous de placer la nouvelle lame correctement! Rappelez-vous dans quelle direction étaient les dents de la vieille lame de scie.
- Dévisser l'écrou D et la vis à ailette de la table de travail.
- Ouvrir le capot supérieur et inférieur.
- Régler le guide supérieur le plus bas possible.
- Desserrer la poignée de serrage rapide.
- Retirer la lame de scie de la machine.
- Insérer la nouvelle lame de scie dans la bonne direction sur les caoutchoucs des volants.
- Contrôler tous les ajustements de la nouvelle lame de scie.
22.3 Changement de la courroie de distribution
- Relâcher la pression de la lame de scie via la molette de réglage de la pression


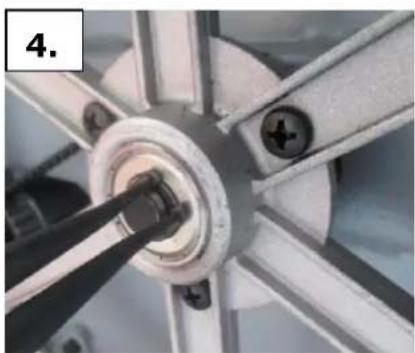

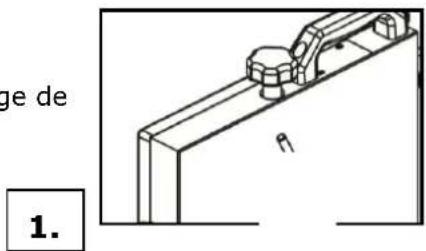

ge de 1.- Ouvrir le capot inférieur et retirer la lame de scie du volant. - ATTENTION: utiliser toujours des gants lors de la manipulation de la lame de scie !


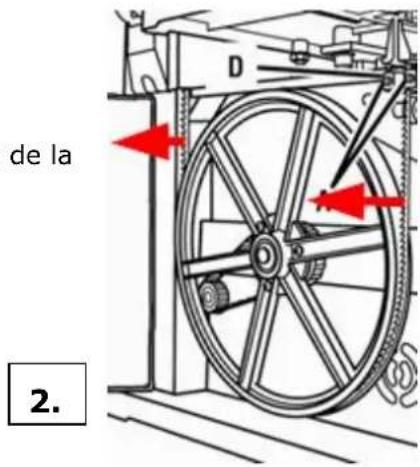

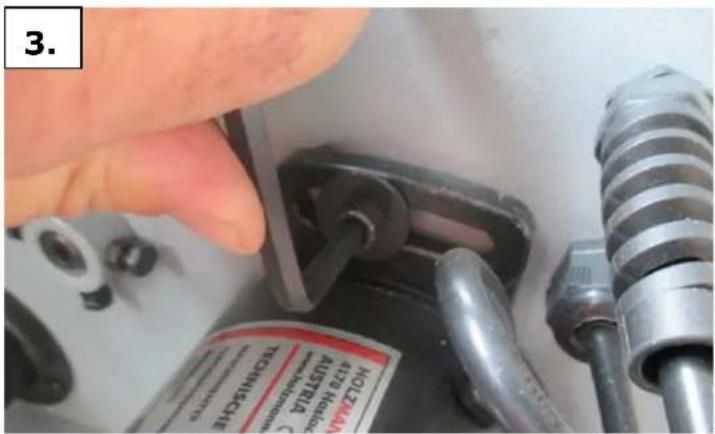

de la 2.Desserrer la courroie de distribution via la vis sur le support du moteur à l'aide d'une clé Allen.
- Retirer la bague de retenue externe avec une pince spéciale pour bague de retenue.

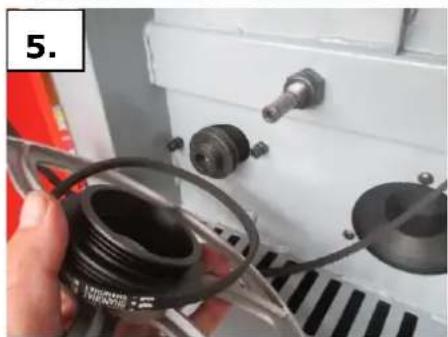

- Retirer le volant de l'arbre d'entraînement.
- Remplacer la courroie d'entraînement et remettre l'arbre d'entraînement à sa place d'origine.
- Remettre la bague de retenue externe
- Placer la courroie d'entraînement sur la poulie et l'axe moteur.
- Repositionner la lame de scie sur le volant et vérifier le mouvement correct de la lame de scie.
- Régler la tension de la lame de scie via la molette de réglage tension. • Refermer le capot inférieur.
Après chaque journée de travail, la machine et l'ensemble de ses pièces sont nettoyées de la poussière et des copeaux.
L'utilisation des solvants, de produits chimiques ou d'abrasifs peut endommager la machine!
Par conséquent:
Lors du nettoyage, utiliser uniquement de l'eau, ou, si nécessaire, un détergent doux.
Imprégnez les surfaces non peintes avec de l'huile contre la corrosion.
22.5 Disposition
Ne jetez pas votre appareil dans la poubelle. Contactez les autorités locales pour obtenir des informations sur les possibilités d'élimination disponibles.
Lorsque vous achetez une nouvelle machine ou un dispositif équivalent de votre revendeur, le revendeur est tenu de recycler votre vieille machine professionnellement.
23 Dépannage
Avant de commencer le travail sur l'élimination des défauts, débranchez la machine de l'alimentation électrique!
| Problème | Cause possible | Solution |
| La machine s'arrête ou ne démarre pas | La machine n'est pas connectéeSurchargeLe fusible ou contacteur est défectueuxLe câble est endommagé | Vérifiez toutes les connexions électriquesArrêtez le moteur et laissez-le refroidirRemplacer le fusible, activez le contacteurRemplacez le câble |
| Inexactitude de 90°, et les coupes d'angle | Réglage incorrectIndicateur d'angle est mal placéGuide d'onglet mal réglé | Vérifiez la lame de scie à angle droit et la butéeVérifiez la lame de scie à angle droit et l'indicateurCorriger le réglage du guide d'onglet |
| La lame de scie pendant la coupe se déplace | Rail de guidage n'est pas alignéBois onduléeVitesse d'avance excessiveMauvaise lame de scie | Vérifier et ajuster le rail de guidageChoisir une autre pièce de boisRéduire l'avanceLame appropriée ou le type de lame |
| Coupe imprécise | Lame de scie inadéquateLame de scie mal montéLame émousséeLa lame de scie est lâcheGomme ou résine sur la lame | Remplacez la lameLa dent de scie vers le basAffûter la lame de scieSerrer la lameRéglez le guide de lame |
| La lame de scie n'atteint pas sa vitesse optimale | Câble de rallonge est trop longueMoteur n'est pas adapté à la tensionRéseau électrique faible | Changer le câble de rallongeVoir couvercle de la boîte de câblage pour la tension correcteContactez un électricien |
| La machine vibre excessivement | Il est sur terrain irrégulierCourroies uséesPoulie uséeMontage du moteur est lâche | Placez la machine sur une surface de plan, à niveauRemplacer la courroie en VRemplacer la poulieSerrez |
| La lame de scie tourne dans le mauvais sens | phases inversées (Pour 400 V / 3 phases) | Contactez un électricien.Aucune réclamation de garantie n'est acceptée. Erreur de connexion! |
VOUS POUVEZ EVITER NOMBREUX D'ERREURS POTENTIELLES EN LAISSANT LE MACHINE ETRE CONNECTE A VOTRE ALIMENTATION, PAR UN ELECTRICIEN QUALIFIE.
Pour les machines Holzmann utiliser toujours des pièces de rechange pour réparer la machine. Le réglage optimal des pièces réduit le temps d'installation et préserve la vie de la machine.
En cas d'utilisation de pièces autres que celles autorisées par holzmann et sans notre permis par écrit, la garantie sera annulée.
Par conséquent : Pour l'échange de composants et l'utilisation des pièces détachées originales.
Pour toute question, nous contacter à l'adresse ci-dessus ou votre revendeur.
Nous déclarons que la machine mentionnée sur ce document est aux normes de sécurité de la directive de la CE. La modification des paramètres de la machine sans notre autorisation aura comme résultat la résiliation de ce contrat.
S'il vous plaît voir notre section dépannage pour la solution initiale de problèmes. N'hésitez pas à contacter votre revendeur ou notre service à la clientèle HOLZMANN.
Les réclamations de garantie fondées sur son contrat d'achat avec votre revendeur HOLZMANN, y compris leurs droits légaux ne sont pas affectées par cette déclaration de garantie.
HOLZMANN-MASCHINEN donne la garantie conformément aux conditions suivantes:
A) La garantie couvre les défauts de fabrication dans l'outil / machine sans frais pour l'utilisateur, à condition que l'on puisse vérifier positivement que l'échec a été causé par des défauts dans les matériaux ou de fabrication.
B) La période de garantie est de 12 mois, qui est réduite à 6 mois pour les outils / machines qui ont une utilisation industrielle. La période de garantie commence à partir du moment où on acquiert un nouvel outil / machine pour l'utilisateur final. La date de début est la date de réception livraison originale ou de la facture en cas d'enlèvement par le client.
C) S'il vous plaît présenter votre demande de garantie à votre revendeur où vous avez acheté l'outil / machine HOLZMANN avec les informations suivantes:
Facture de vente originale et / ou reçu de livraison.
Formulaire de Service (voir la section du manuel) rempli, avec un rapport clair sur les défauts.
Pour commander des pièces : une copie de la vue éclatée respective des parties que vous avez besoin, marquée clairement et sans ambiguïté.
D) La procédure et le lieu de garantie d'exécution est déterminé à la discrétion de Holzmann, et selon le revendeur HOLZMANN. Si aucun des services techniques agréés ne peut réaliser in situ l'intervention, le lieu d'exécution est principalement le Service Center HOLZMANN à Haslach, en Autriche.
Les frais de transport pour les expéditions vers et à partir de notre centre de service ne sont pas inclus dans cette garantie.
E) La garantie ne comprend pas les éléments suivants:
- Pièces d'utilisation / d'usure comme les courroies, les outils fournis, etc., sauf un dommage initial qui doit être réclamé immédiatement après réception et vérification de la machine.
- Défauts dans l'outil / machine causés par la violation des instructions, un montage incorrect, alimentation insuffisante, utilisation impropre, toute altération des conditions environnementales, les conditions de fonctionnement inadéquates, surcharge ou manque d'entretien ou de maintenance.
- Les dommages causés par les manipulations, modifications, ajouts faits à la machine.
- Défauts causés par l'utilisation d'accessoires, de composants ou de pièces de rechange qui ne sont pas pièces originales HOLZMANN.
- De légers écarts ou des changements mineurs dans l'apparition de l'outil / machine, qui n'affectent pas la fonctionnalité de la qualité spécifiée ou la valeur de celui-ci.
- Défauts résultant de l'utilisation commerciale des outils / machines - basé sur sa construction et sa puissance - ne sont pas conçus et construits pour être utilisés pour de charges continues industrielles / commerciales.
- Les réclamations autres que le droit de corriger les défauts de l'outil nommé dans ces conditions de garantie ne sont pas couvertes par notre garantie.
- Cette garantie est volontaire. Par conséquent, les services fournis par la garantie ne prolongent ni ne renouvellent la période de garantie de l'outil ou de la pièce remplacée.
Disponibilite du service et de pièces détachées
Après l'expiration de la garantie, les services techniques peuvent effectuer des travaux d'entretien et les réparations nécessaires.
Nous restons également à votre service, avec les pièces de rechange et / ou le service de la machine. Envoyez-nous votre demande de budget pour les pièces détachées / service de réparation, en présentant le Formulaire de Service disponible dans la section finale de ce manuel et l'envoyer à:
Mail: info@holzmann-maschinen.at
FAX: +43 (0) 7289 71562 4
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
info@holzmann-maschinen.at
