Produkttyp	Tischkreissäge
Modell	FS 1500
Marke	Holzmann
Spannung	230 V
Leistung	1500 W
Leerlaufdrehzahl	4000 U/min
Sägeblattdurchmesser	250 mm
Sägeblattbohrung	30 mm
Schnitthöhe bei 90°	80 mm
Schnitthöhe bei 45°	55 mm
Schnittbreite (vor dem Sägeblatt)	600 mm
Tischgröße	800 × 600 mm
Absauganschluss	100 mm
Gewicht	ca. 150 kg
Abmessungen (L × B × H)	1200 × 800 × 900 mm
Schutzhaube	Ja
Not-Aus-Schalter	Ja
Parallelanschlag	Ja
Schiebestock	Im Lieferumfang
Klingenwechsel	Spindelarretierung
Untergestell	Ja, höhenverstellbar

Häufig gestellte Fragen - FS 1500 Holzmann

Wie wechsle ich das Sägeblatt?

Schalten Sie die Säge aus und ziehen Sie den Netzstecker. Lösen Sie die Klingenbefestigung mit dem mitgelieferten Werkzeug, während Sie die Spindelarretierung drücken. Entfernen Sie das alte Blatt und setzen Sie das neue ein. Ziehen Sie die Befestigung fest.

Welche Schnitttiefe kann ich maximal einstellen?

Die maximale Schnitthöhe beträgt 80 mm bei 90° und 55 mm bei 45°.

Wie reinige ich die Tischoberfläche?

Verwenden Sie ein trockenes Tuch oder eine weiche Bürste, um Sägespäne zu entfernen. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel auf einem feuchten Tuch nutzen. Trocknen Sie die Oberfläche anschließend ab.

Warum läuft der Motor nicht an?

Überprüfen Sie die Stromversorgung und die Sicherung. Ist der Not-Aus-Schalter gedrückt? Drehen Sie ihn, um ihn zu entriegeln. Kontrollieren Sie auch das Netzkabel auf Beschädigungen.

Was tun bei starken Vibrationen?

Stellen Sie sicher, dass die Säge auf einer ebenen Fläche steht und die Füße fest angezogen sind. Prüfen Sie das Sägeblatt auf Unwucht oder Beschädigungen. Ein ausgewuchtetes Blatt reduziert Vibrationen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer eine Schutzbrille und Gehörschutz. Verwenden Sie den Schiebestock bei schmalen Werkstücken. Halten Sie die Schutzhaube geschlossen und nutzen Sie den Not-Aus-Schalter bei Gefahr.

Wie stelle ich den Parallelanschlag ein?

Lösen Sie die Klemme des Parallelanschlags. Schieben Sie ihn auf die gewünschte Breite und messen Sie den Abstand zum Sägeblatt. Ziehen Sie die Klemme fest. Für präzise Schnitte sollte der Anschlag parallel zum Blatt sein.

Kann ich die Säge an eine Absauganlage anschließen?

Ja, der Absauganschluss hat einen Durchmesser von 100 mm. Schließen Sie einen Staubsauger oder eine Absauganlage mit passendem Adapter an, um die Staubentwicklung zu reduzieren.

Wie lagere ich die Säge bei Nichtgebrauch?

Reinigen Sie die Säge gründlich und decken Sie sie mit einer Plane ab, um Staub und Feuchtigkeit zu vermeiden. Lagern Sie sie in einem trockenen Raum bei Raumtemperatur.

Wo finde ich Ersatzteile?

Ersatzteile erhalten Sie über den Holzmann-Kundendienst oder autorisierte Händler. Die Ersatzteilliste finden Sie in der Bedienungsanleitung oder auf der Website des Herstellers.

BEDIENUNGSANLEITUNG FS 1500 Holzmann

Bedienungsanleitung zum Verbinden von Führungsschienen

HOLZMANN-MASCHINEN GmbH

Marktplatz 4 | 4170 Haslach | AUSTRIA

Gewerbepark 8 | 4707 Schlüsslberg | AUSTRIA

Tel: +43 - 7289 / 71562-0 | Fax: +43 - 7289 / 71562-4

Tel: +43 - 7248 / 61116-0 | Fax: +43 - 7248 / 61116-6

[e-mail], www.holzmann-maschinen.at

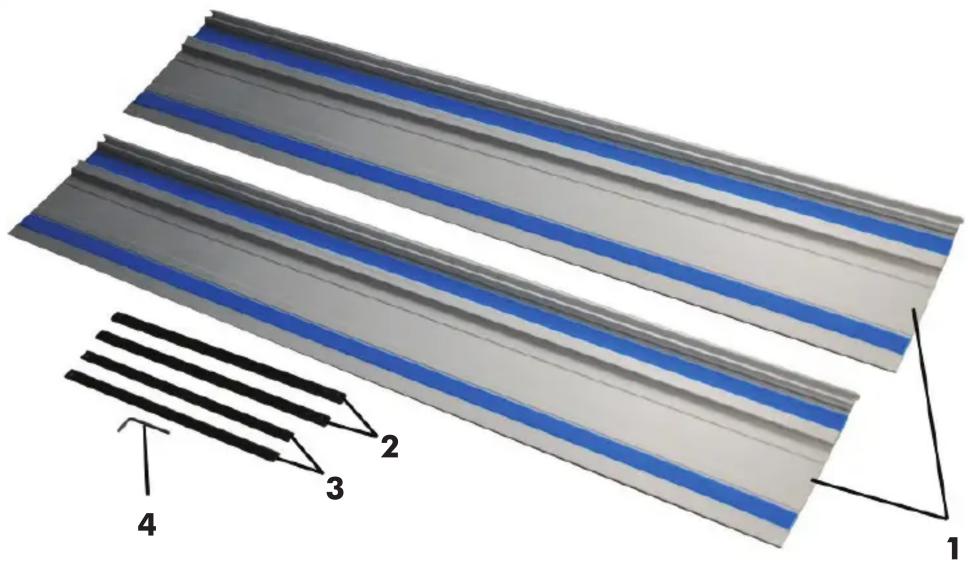

1. Führungsschiene
2. Verbindungsstange (lang)
3. Verbindungsstange (kurz)
4. Inbusschlüssel optional

optional optional

Lockern Sie die Schrauben der langen Verbindungsstange mit dem Inbusschlüssel, bis diese leicht überstehen.

STEP 1

Die Schrauben werden gelockert, bis sie etwas überstehen. unscrew the screw lower than the surface

SCHRITT 2

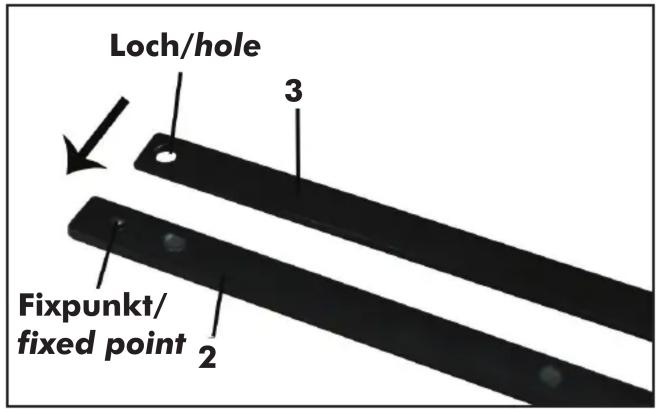

Legen Sie die kurze Verbindungsstange auf die lange Verbindungsstange. Das Loch muss auf dem Fixpunkt liegen.

SCHRITT 3

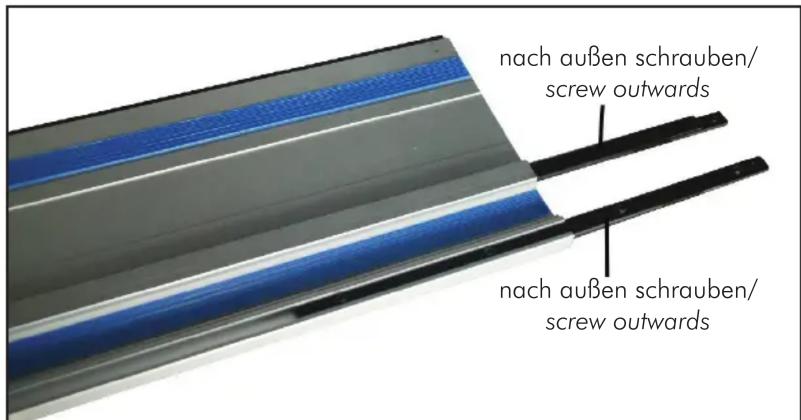

Legen Sie die Verbindungsstange ungefähr zur Hälfte in die Führungsschiene (mit der Schraube nach außen). Ziehen Sie die Schrauben langsam fest.

STEP 2

SCHRITT 4

Stecken Sie die 2 Führungsschienen mithilfe der Verbindungsstäbe aneinander und ziehen Sie alle Schrauben an.

STEP 4
