Produkttyp	Vakuumiergerät
Marke	CASO
Modell	VRH 590 advanced
Stromversorgung	220-240 V, 50/60 Hz
Enthaltenes Zubehör	1 Rolle 28x300 cm, 10 Beutel 20x30 cm, Schlauch, herausnehmbare Vakuumkammer
Hauptfunktionen	Automatisches Vakuumieren, manuelles Verschweißen, Pulse-Modus, Vakuumieren von Behältern, Marinieren, Einstellungen trocken/feucht/extra lang
Kompatible Verwendung	Beutel, Rollen, Behälter, ZIP-Beutel (mit Adapter)
Siegelband	Teflonbeschichtung, nicht entfernen
Dichtungsring	Gummi, herausnehmbar und mit Seifenwasser waschbar
Auffangbehälter	Herausnehmbar, mit warmem Wasser waschbar
Maximale Anzahl aufeinanderfolgender Zyklen	125 Zyklen Vakuumieren+Schweißen oder 125 reine Schweißzyklen
Sicherheit	Überhitzungsschutz, heißes Siegelband, nach dem Schweißen nicht berühren
Pflege	Außen: feuchtes Tuch; Innen: Papiertuch; Behälter und Dichtung waschbar
Garantie	24 Monate
Verwendung	Haushalt und semi-professionell
Sous-vide-Kochkompatibilität	Ja, mit geeigneten CASO-Beuteln
Kabelaufbewahrung	Kabelaufroller auf der Rückseite

Häufig gestellte Fragen - VRH 590 advanced CASO

Wie stelle ich einen Beutel aus einer Rolle her?

Stellen Sie das Gerät auf eine trockene Oberfläche. Öffnen Sie den Deckel, heben Sie die Führungsschiene des Cutters an, rollen Sie die Folie auf die gewünschte Länge ab (mindestens 8 cm länger als die Lebensmittel), senken Sie die Schiene, bewegen Sie den Cutter zum Schneiden. Legen Sie ein Ende der Folie auf das Siegelband, schließen Sie den Deckel, drücken Sie auf den Griff und dann die Taste Siegel (Seal). Der Beutel ist fertig.

Wie verwende ich die Pulse-Funktion für empfindliche Lebensmittel?

Legen Sie die Lebensmittel in den Beutel, schließen Sie den Deckel, drücken Sie auf den Griff. Halten Sie die Taste Vakuum im manuellen Modus (Pulse) gedrückt, um die Luft allmählich abzusaugen. Lassen Sie los, um anzuhalten. Sobald das gewünschte Vakuum erreicht ist, drücken Sie Siegel (Seal), um zu verschließen. So werden weiche Lebensmittel wie Beeren nicht zerquetscht.

Warum ist mein Beutel nicht gut versiegelt?

Mehrere mögliche Ursachen: Der Beutel ist nicht richtig in der Vakuumkammer platziert, der Beutel ist defekt, Verschmutzungen an den Dichtungen, das Siegelband ist überhitzt (lassen Sie es einige Minuten abkühlen) oder Krümel/Fett entlang der Schweißnaht. Reinigen Sie die Innenseite des Beutels und das Band, schneiden Sie die defekte Schweißnaht ab und beginnen Sie erneut.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung immer den Netzstecker. Reinigen Sie die Außenseite mit einem feuchten Tuch und mildem Spülmittel. Die Innenseite mit einem Papiertuch. Entfernen Sie den Auffangbehälter, spülen Sie ihn mit warmem Wasser und etwas Reinigungsmittel ab, trocknen Sie ihn sorgfältig. Der Gummidichtungsring kann mit heißem Seifenwasser gewaschen werden. Tauchen Sie das Gerät niemals in Wasser und stellen Sie es nicht in die Spülmaschine.

Kann ich andere Behälter als die der Marke verwenden?

Ja, das Gerät ist mit handelsüblichen Vakuumbehältern kompatibel, die mit einem Schlauchanschluss ausgestattet sind. Verwenden Sie die Taste Behälter vakuumieren (Canister) oder den Pulse-Modus. Für ZIP-Beutel ist ein entsprechender Adapter erforderlich.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Netzstecker richtig eingesteckt ist. Versuchen Sie eine andere Steckdose. Wenn das Kabel oder der Stecker beschädigt sind, wenden Sie sich an den Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie viele Zyklen kann ich nacheinander durchführen?

Sie können bis zu 125 aufeinanderfolgende Zyklen Vakuumieren + Schweißen oder 125 reine Schweißzyklen ohne Überhitzungsrisiko durchführen. Lassen Sie das Gerät danach einige Minuten abkühlen.

Wie mariniere ich unter Vakuum?

Legen Sie die Lebensmittel in einen Vakuumbeutel oder -behälter. Für einen Beutel führen Sie die Vakuumierungsschritte durch und drücken dann die Taste Marinieren (Marinate). Der Vorgang wiederholt 5 Zyklen aus Absaugen und Lufteinblasen. Nach dem Marinieren verschließen Sie manuell mit der Taste Siegel (Seal). Für einen Behälter verwenden Sie den Schlauch und die Taste Canister und dann Marinieren.

Kann ich die Beutel wiederverwenden?

Ja, Beutel können wiederverwendet werden, wenn sie kein rohes Fleisch, Fisch oder fetthaltige Lebensmittel enthalten haben. Waschen Sie sie mit heißem Wasser und mildem Spülmittel, spülen Sie sie gründlich aus und trocknen Sie sie vollständig, bevor Sie sie erneut verwenden.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Originalteile von CASO. Wenden Sie sich an den CASO-Kundendienst. Teile wie das Siegelband (Teflon), der Gummidichtungsring, der Auffangbehälter und Zubehör (Beutel, Rollen, Schlauch) sind erhältlich.

BEDIENUNGSANLEITUNG VRH 590 advanced CASO

Garantiegeber:Braukmann GmbH | Raiff eisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99

Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de

Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage: www.caso-design.de

Dokument-Nr.: 01526 14-09-2022

Bildabweichungen zur Originalware sind technisch bedingt möglich.

Druck – und Satzfehler vorbehalten.

© 2022 Braukmann GmbH

Inhaltsverzeichnis

1 Allgemeines....4
1.1 Informationen zu dieser Anleitung ....4
1.2 Warnhinweise 4
1.3 Haftungsbeschränkung 5
1.4 Urheberschutz....5
2 Sicherheit......5
2.1 Bestimmungsgemäße Verwendung....5
2.2 Allgemeine Sicherheitshinweise......6
2.3 Gefahrenquellen 7
2.3.1 Verletzungsgefahr....7
2.3.1 Brandgefahr....7
2.3.2 Gefahr durch elektrischen Strom....7
3 Sicherheitshinweise zur Aufbewahrung von Lebensmitteln 8
4 Inbetriebnahme....9
4.1 Sicherheitshinweise....9
4.2 Lieferumfang und Transportinspektion 9
4.3 Einsatzbereich 9
4.4 Auspacken....9
4.5 Anforderungen an den Aufstellort....10
4.6 Elektrischer Anschluss 10
5 Aufbau und Funktion......11
5.1 Gesamtübersicht....11
5.2 Bedienelemente....12
5.3 Typenschild....12
6 Bedienung und Betrieb 12
6.1 Inbetriebnahme 13
6.2 Beutel und Rollen....13

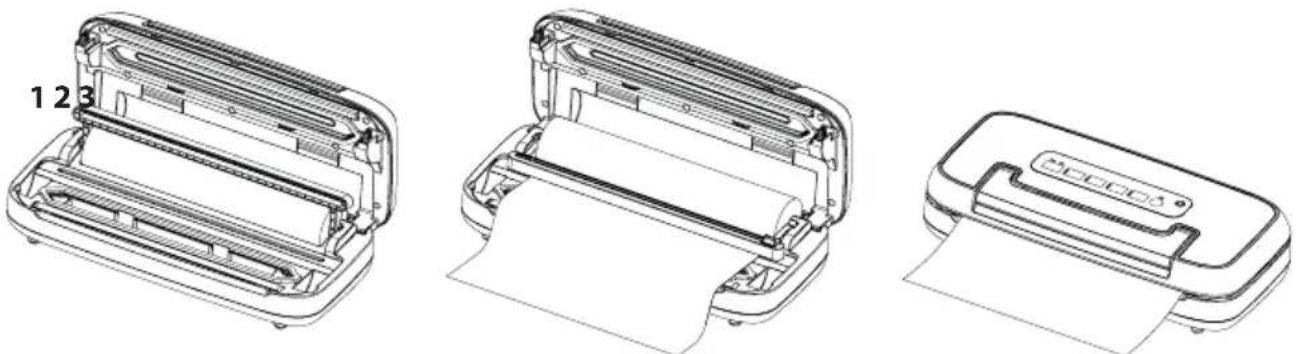

6.3 Herstellung eines von der Rolle stammenden Beutels....13

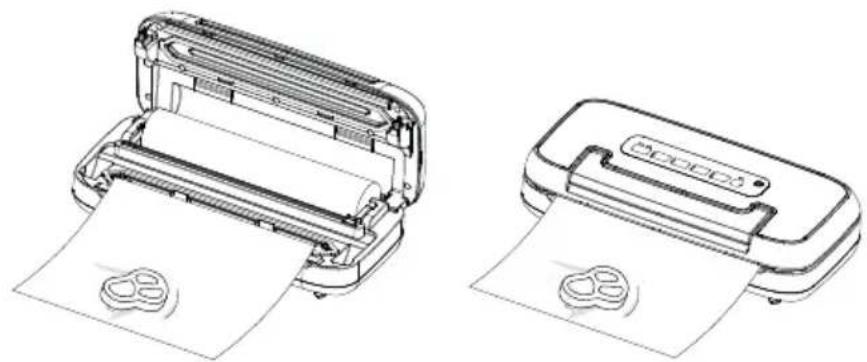

6.4 Vakuum-Verpacken in einem Beutel....14
6.5 Gebrauch der Funktion „Pulse“ (Manuelles Vakuum) 15

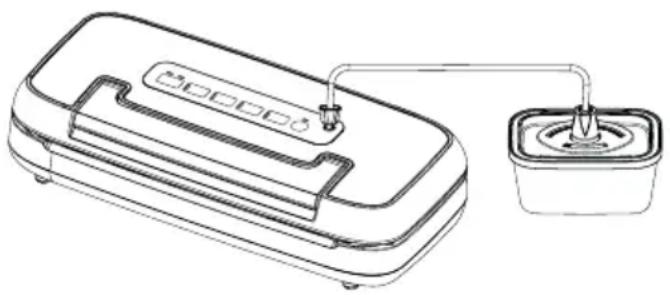

6.6 Vakuum-Verpacken in einem Behälter 15
6.7 Marinieren....16
6.8 Aufbewahrung des Vakuumierers: 16
7 Reinigung und Pflege 17
7.1 Sicherheitshinweise....17
7.2 Reinigung....17
8 Störungsbehebung....18
8.1 Sicherheitshinweise....18
8.2 Störungsursachen und –behebung....18
9 Entsorgung des Altgerätes....19
9.1 Entsorgung der Verpackung......20
10 Garantie....20

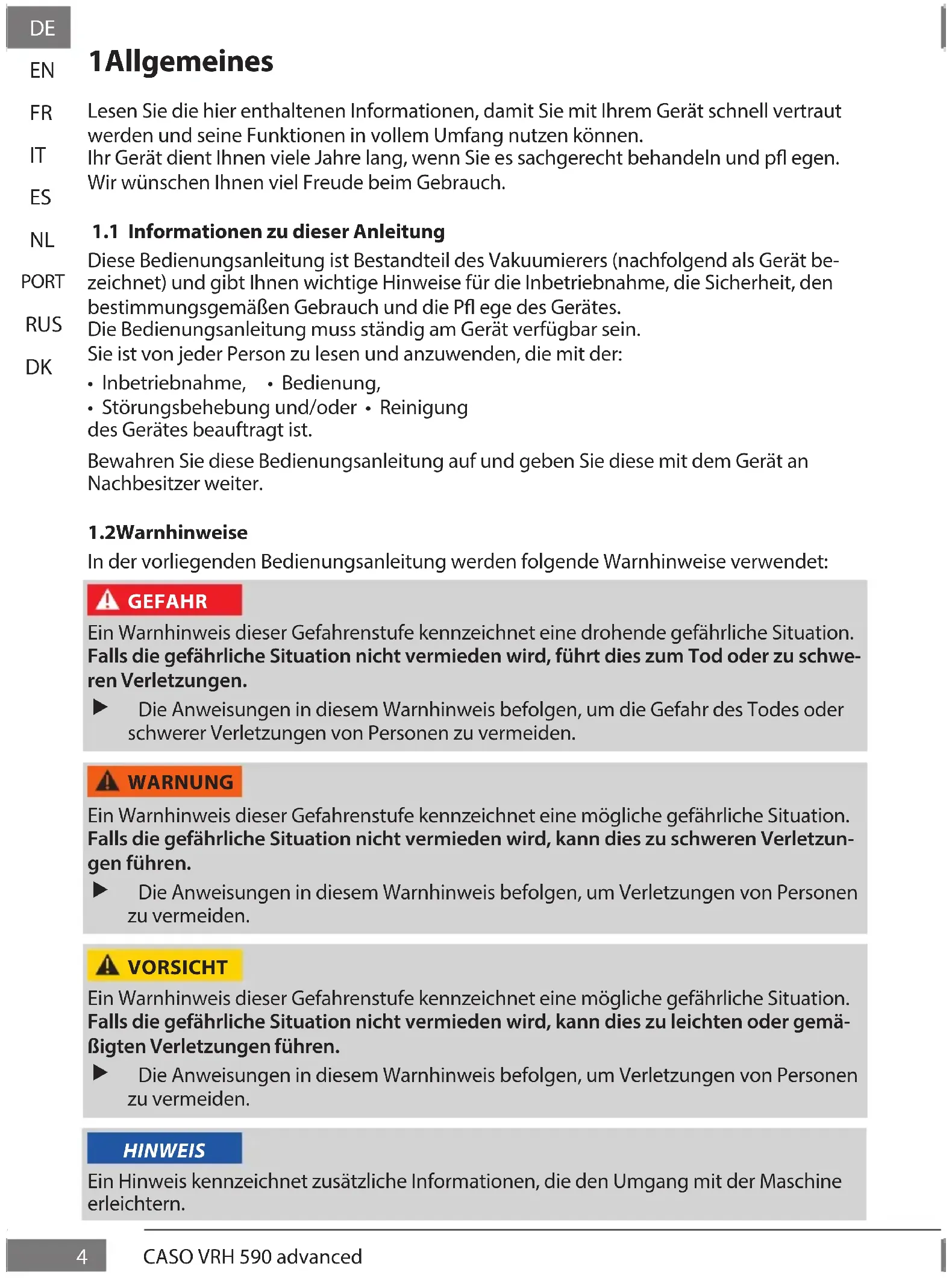

1Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pfl egen.

Wir wünschen Ihnen viel Freude beim Gebrauch.

1.1 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil des Vakuumierers (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pfl ege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein.

Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

- Inbetriebnahme, - Bedienung,

- Störungsbehebung und/oder - Reinigung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.2 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.3Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pfl ege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
- Unsachgemäßer Reparaturen
- Technischer Veränderungen, Modifi kationen des Gerätes
- Verwendung nicht zugelassener Ersatzteile
- Verwendung von nicht zugelassenem Zubehör

Modifi kationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt.

Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.4Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor. Inhaltliche und technische Änderungen vorbehalten.

2Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen.

Ein unsachgemäßer Gebrauch kann jedoch zu Personen- und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Vakuumieren von Beuteln und Behältern, sowie zum Verschweißen von Folien bestimmt. Zusätzlich ist dieses Gerät im semi-professionellen Bereich (Jäger, Angler, Hobby-Köche etc.) nutzbar. Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Bei Beschädigung der Anschlussleitung oder des Steckers, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.
Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen und darüber benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauch des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
▶ Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
▶ Kinder dürfen nicht mit dem Gerät spielen.
Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.
Eine Reparatur des Gerätes darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
Ziehen Sie nicht an der Anschlussleitung und tragen Sie das Gerät nicht an der Anschlussleitung.

HINWEIS

Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
- Bitte zur Aufbewahrung den Deckel nur locker schließen, nicht verriegeln, damit die Dichtungen sich nicht verformen und die Funktion des Gerätes nicht beeinträchtigt wird.

2.3Gefahrenquellen

2.3.1 Verletzungsgefahr

WARNUNG

Der Schweißbalken des Gerätes wird sehr heiß. Beachten Sie bitte folgenden Sicherheitshinweis, um sich und andere nicht zu verbrennen:

Um eventuellen Verbrennungen vorzubeugen, berühren Sie den Schweißbalken niemals unmittelbar nach dem Schweißvorgang.

2.3.1 Brandgefahr

WARNUNG

Bei nicht sachgemäßer Verwendung des Gerätes besteht Brandgefahr. Beachten Sie die folgenden Sicherheitshinweise um Brandgefahr zu vermeiden:

▶ Stellen Sie das Gerät nicht in der Nähe von brennbarem Material auf.
▶ Halten Sie das Gerät fern von jeglichen Wärmequellen (Gas, Strom, Brenner, beheizter Ofen).

2.3.2 Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährdung durch elektrischen Strom zu vermeiden:

Das Gerät darf nicht in Betrieb genommen werden, wenn die Anschlussleitung oder der Stecker beschädigt sind, wenn es nicht ordnungsgemäß funktioniert oder fallen gelassen oder

GEFAHR

beschädigt worden ist. Bei Beschädigung der Anschlussleitung oder des Steckers, müssen diese durch den Hersteller oder dessen Servicebeauftragten ersetzt werden, um Gefahren vorzubeugen.

• Öff nen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.
  Berühren Sie das Gerät sowie den Netzstecker nicht mit nas- sen Händen.
  Keine Gegenstände in die Öff nungen des Gerätes einführen. Bei Berührung Spannung führender Teile besteht Stromschlaggefahr.

3 Sicherheitshinweise zur Aufbewahrung von Lebensmitteln

Befolgen Sie bitte bestimmte Vorgehensweisen beim Vakuum-verschweißen; so können Sie die Qualität und die Sicherheit Ihrer vakuumierten / eingeschweißten Lebensmittel garantieren.

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

Wenn verderbliche Lebensmittel erhitzt oder aufgetaut wurden oder ungekühlt aufbewahrt werden, müssen sie umgehend verzehrt werden.
Bevor Sie Lebensmittel vakuumverpacken ist es wichtig, dass Sie sich vorher Ihre Hände waschen und sämtliche Utensilien und Oberfl ächen reinigen.
Kühlen oder gefrieren Sie verderbliche Lebensmittel umgehend, nachdem Sie sie vakuumverpackt haben. Bewahren Sie sie nicht bei Zimmertemperatur auf.
Bewahren Sie fettreiche Lebensmittel möglichst kühl und dunkel auf, damit sie nicht ranzig werden.
Schälen Sie Früchte und Gemüse, wie z.B. Äpfel, Bananen, Kartoff eIn und Wurzelgemüse, nur so verlängert das Vakuumverpacken ihre Haltbarkeit.
Um die Bildung von Gasen zu vermeiden, blanchieren Sie Gemüsearten wie Kohl und Brokkoli, bevor Sie sie vakuumieren.

4Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

4.1 Sicherheitshinweise

WARNUNG

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

4.2LieferumfangundTransportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• VRH 590 advanced
  • 10 Profi -Beutel (20 x 30 cm) • 1 Profi -Folienrolle 28 x 300 cm
  • Vakuumierschlauch • Bedienungsanleitung
  • Herausnehmbare Vakuumkammer

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

4.3 Einsatzbereich

Erhalten Sie Geschmack und Frische und reduzieren Sie Kosten durch weniger verdorbene Lebensmittel.

• Verpacken Sie Lebensmittel, wie z.B. Fleisch, Fisch, Geflügel, Fisch und Meeresfrüchte und Gemüse zum Einfrieren oder für die Aufbewahrung im Kühlschrank.
• Verpacken Sie trockene Lebensmittel, wie z.B. Bohnen, Nüsse, Müsli usw. um diese Lebensmittel länger aufbewahren zu können.
• Setzen Sie Ihren Vakuumierer im Non-Food-Bereich ein: Eingeschweißter Campingbedarf, wie z.B. Streichhölzer, Sanitätskästen und Kleidung bleiben sauber und trocken, Silber und Sammlerstücke laufen nicht an.

4.4 Auspacken

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

4.5Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer festen, ebenen, waagerechten und hitzebeständigen Unterlage mit einer ausreichenden Tragkraft und Platz für das Gerät und das erwartungsgemäß schwerste und größte zu vakuumierende Gut aufgestellt werden.
• Bewegen Sie den Vakuumierer nicht, während er in Betrieb ist.
• Wählen Sie den Aufstellort so, dass Kinder nicht an den heißen Schweißbalken des Gerätes gelangen können.
• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Um für ausreichende Luftzirkulation zu sorgen, lassen Sie zu allen Seiten ca. 10 cm Platz.
• Die Steckdose muss leicht zugänglich sein, so dass das Stromkabel notfalls leicht abgezogen werden kann.
• Der Aufstellung des Gerätes an nichtstationären Aufstellungsorten (z. B. Schiffen) darf nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

4.6ElektrischerAnschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über oder unter dem Gerät oder über heiße und/oder scharfkantige Flächen verlegt wird.
• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.
  Der Hersteller haftet nicht für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

5 Aufbau und Funktion

In diesem Kapitel erhalten Sie wichtige Hinweise zu Aufbau und Funktion des Gerätes.

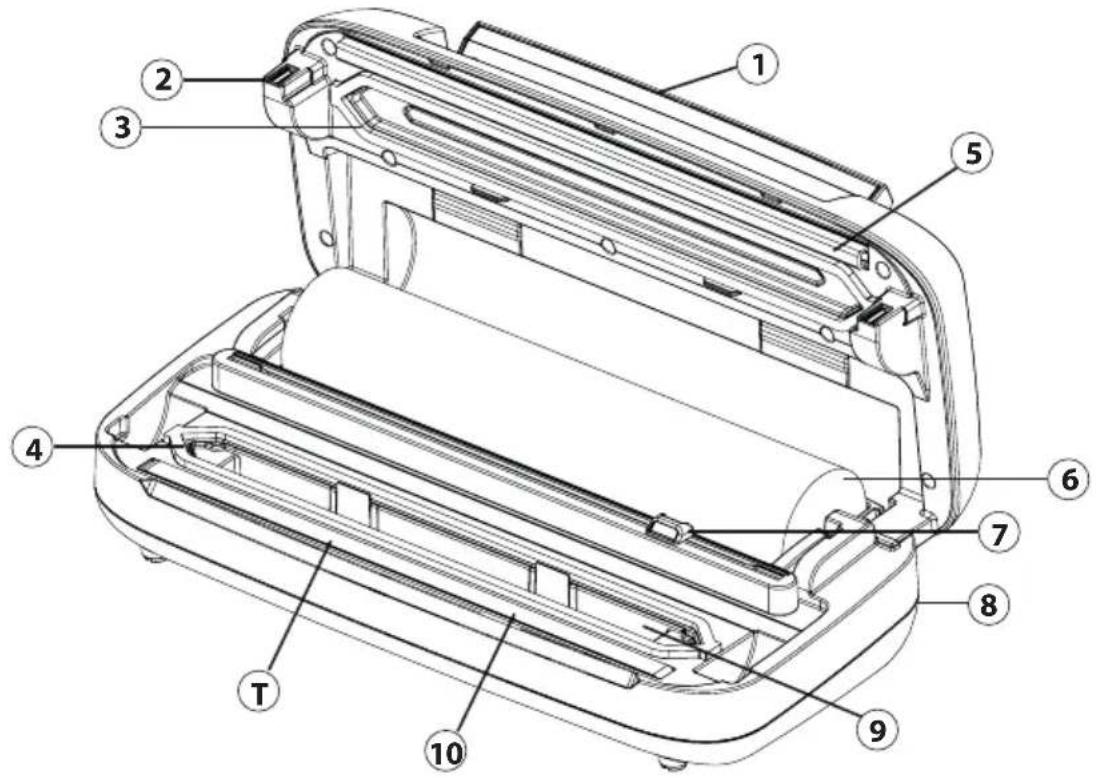

5.1 Gesamtübersicht

① Griff
② Verriegelungshaken
③ obere Dichtung
④ untere Dichtung
⑤ Gummidichtung (Drückt den Beutel gegen den Schweiß- balken)
⑥ Rollenfach

⑦ Cutter

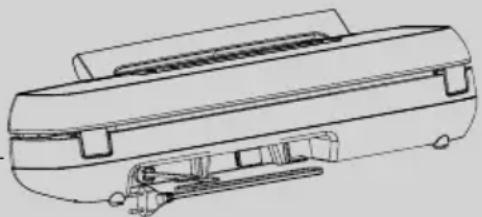

⑧ Kabelaufwicklung (Rückseite)
⑨ Herausnehmbare Vakuumkammer
10 Schweißbalken (Enthält einen tefl onbeschichteten Heizdraht; dieser ermöglicht es, den Beutel zu versiegeln, ohne dass er festklebt.)

WARNING

Der Schweißbalken des Gerätes wird sehr heiß.

Beachten Sie bitte folgenden Sicherheitshinweis, um sich und andere nicht zu verbrennen:

Um eventuellen Verbrennungen vorzubeugen, berühren Sie den Schweißbalken niemals unmittelbar nach dem Schweißvorgang.

HINWEIS

Entfernen Sie nicht das Tefl onband (T)!

5.2 Bedienelemente

Tasten - die ausgewählte Funktion wird durch die jeweilige Kontrolleuchte angezeigt.

⑪ Taste Food (Dry & Moist)
Wählen Sie bitte vor dem Vakuumiervorgang „Dry“ für trockenes Vakuumiergut oder „Moist“ für feuchtes Vakuumiergut, bei dem etwas Flüssigkeit vorhanden ist.
⑫ Taste Vacuum & seal / Cancel
Zum automatischen Vakuumieren und Verschweißen eines Beutels.
Taste erneut drücken um den Vorgang abzubrechen. Sie können mit dieser Taste auch die anderen Vorgänge abbrechen.
⑬ Taste Seal
Zum Verschweißen eines Beutels ohne zusätzlichen Vakuumiervorgang.
14 Taste Canister
Zum Vakuumieren von Behältern
15 Taste Marinate
Für das Marinieren in einem Behälter oder in einem Vakuumbeutel (Kein automatisches Verschweißen nach dem Mariniervorgang)
⑯ Taste Pulse
Solange Sie die Taste drücken, wird Luft aus dem Beutel gezogen.
Lassen Sie die Taste los, endet dieser Vorgang. Sie müssen den Beutel anschließend über die Taste Schweißen verschweißen. Auch für Behälter anwendbar.
⑰ Anschluss für Vakuumierschlauch für das Vakuumieren von Behältern

5.3Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Unterseite des Gerätes.

6 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

6.1 Inbetriebnahme

Vor jedem Gebrauch und nach jedem Versiegeln müssen sowohl das Gerät als auch sämtliche mit Lebensmitteln in Berührung kommende Zubehörteile sorgfältig gereinigt werden; Befolgen Sie dazu bitte die in dem Abschnitt „Reinigung und Pfl ege“ aufgeführten Anweisungen.

6.2 Beutel und Rollen

Bitte verwenden Sie nur ausdrücklich für das Vakuumieren vorgesehene Beutel und Rollen. Das Folienmaterial dieser speziellen Vakuumierfolien ist ein anderes als das von gewöhnlichen Frischhaltefolien. Alle von CASO gelieferten Folienrollen und –beutel sind für das Kochen im Beutel (Sous Vide) geeignet.

Bitte vergewissern Sie sich bei der Verwendung von Folien anderer Hersteller, ob diese ebenfalls für die Mikrowelle und für das Kochen-im-Beutel (Sous Vide) geeignet sind. Bitte beachten Sie, dass Balkenvakuumierer wie dieses Gerät grundsätzlich nur mit strukturierten Folienbeuteln betrieben werden können. Hierzu erhalten Sie von CASO ein breites Angebot verschiedener Rollen und Beutel.

6.3Herstellung eines von der Rolle stammenden Beutels

1. Stellen Sie das Gerät an einem trockenen Platz auf.
2. Öff nen Sie das Gerät mithilfe des Griff s.
3. Klappen Sie die Cutter-Schiene hoch, um die Folie auf die gewünschte Länge unter dem Cutter auszurollen. (Abb. 1)
4. Fixieren Sie die Folie, indem Sie die Cutter-Schiene runter klappen. (Abb. 2)
5. Bewegen Sie den Cutter vollständig über die Schiene um die Folie abzuschneiden.
6. Legen Sie ein Ende der Folie über den Schweißbalken.
7. Schließen Sie den Deckel und drücken Sie den Griff runter. (Abb. 3)
8. Drücken Sie die Taste Seal.
9. Die entsprechende LED leuchtet auf und erlischt, wenn der Schweißvorgang abgeschlossen ist.
10. Klappen Sie den Griff hoch, um das Gerät zu öff nen und den Beutel zu entnehmen.
11. Der Beutel kann nun zum Vakuumieren benutzt werden.

HINWEIS

Vergewissern Sie sich, dass die Länge des zu benutzenden Beutels mindestens 8cm länger als das zu konservierende Lebensmittel ist und berücksichtigen Sie weitere 2cm, falls der Beutel nach dem Aufschneiden ein weiteres Mal versiegelt werden soll.

6.4Vakuum-Verpacken in einem Beutel

1. Stellen Sie das Gerät an einem trockenen Platz auf.

2. Öff nen Sie das Gerät mithilfe des Griff s.

3. Geben Sie die Lebensmittel in den Beutel.

4. Platzieren Sie das off ene Ende des Beutels in der Vakuumkammer.

5. Schließen Sie den Deckel und drücken Sie den Griff runter.

6. Drücken Sie nun „Vacuum & seal / Cancel“ und der Beutel wird automatisch vakuumiert und versiegelt.

7. Die entsprechende LED leuchtet auf und erlischt, wenn der Vorgang abgeschlossen ist.

8. Wenn Sie den Vorgang abbrechen möchten, drücken Sie die „Vacuum & seal / Cancel“ Taste erneut.

9. Klappen Sie den Griff hoch, um das Gerät zu öff nen und den Beutel zu entnehmen.

HINWEIS

Sie können das Gerät bis zu 125 Mal direkt hintereinander mit dem „Vacuum & seal“ Vorgang und bis zu 125 Mal mit dem „seal“ Vorgang verwenden, ohne dass das Gerät überhitzt.
▶ Geben Sie nicht zu viele Lebensmittel in den Beutel, so dass die geöff nete Seite des Beutels leicht im Vakuumierer platziert werden kann.
Reinigen und glätten Sie das offene Ende des Beutels, bevor Sie ihn verschweißen. Entfernen Sie Lebensmittelrückstände, Feuchtigkeit und Falten, um ein einwandfreies Schweißergebnis zu erreichen.
Streichen Sie schon vor dem Vakuumieren die Luft aus dem Beutel, um den Vakuumiervorgang zu optimieren.
Sollten die Lebensmittel, scharfe Kanten, wie z.B. Knochen, haben, wickeln Sie sie in Küchenpapier ein; so verhindern Sie, dass der Beutel beschädigt wird.
Frieren Sie flüssige Lebensmittel erst in einem geeigneten Gefäß ein und füllen Sie sie dann in einen Beutel, um sie zu vakuumieren.
Da sich Lebensmittel beim Einfrieren etwas ausdehnen können, wählen Sie den Beutel ca. 8 cm länger.
Legen Sie Fleisch oder Fisch auf Küchenpapier und vakuumieren Sie beides zusammen. Das Küchenpapier hat den Vorteil, dass es Feuchtigkeit von den Lebensmitteln aufnehmen kann.
Trennen Sie weiche Lebensmittel, die leicht aneinanderhaften mit Back- oder Pergamentpapier und vakuumieren Sie sie dann ein. Dies ermöglicht eine leichtere Entnahme.

6.5 Gebrauch der Funktion „Pulse“ (Manuelles Vakuum)

Da der Druck des Vakuumierens für manche Lebensmittel zu groß ist, und diese im Beutel zerdrückt werden könnten, können Sie mit der Funktion „Pulse“ die Dauer und damit die Stärke des Vakuumiervorgangs regulieren. Damit können Sie die Vakuumierstärke an die Konsistenz ihres Vakuumiergutes anpassen und auch weiche Lebensmittel (z. B. Beerenfrüchte) vakuumieren ohne Sie zu zerdrücken.

Durch die Zeit- und Druckregulierung wird das Zerdrücken empfindlicher Lebensmittel verhindert. Beim Verpacken einiger saftiger Lebensmittel können Sie diese Funktion auch nutzen, um zu verhindern, dass Flüssigkeit angesaugt und herausgezogen wird.

1. Stellen Sie das Gerät an einem trockenen Platz auf.
2. Öff nen Sie das Gerät mithilfe des Griff s.
3. Geben Sie die Lebensmittel in den Beutel.
4. Vergewissern Sie sich, dass sich das offene Ende des Beutels innerhalb der Vakuum-kammer befindet.
5. Schließen Sie den Deckel und drücken Sie den Griff herab.
6. Drücken Sie die Taste „Pulse“. Solange Sie die Taste gedrückt halten, wird Luft entzogen. Erst wenn Sie die Taste loslassen, stoppt der Vorgang. So können Sie das Vakuum genau steuern und ein Absaugen von Flüssigkeit verhindern.
7. Halten Sie die Taste gedrückt, bis das von Ihnen gewünschte Vakuum erreicht ist.
8. Die LED der Taste „Seal“ blinkt.
9. Drücken Sie die Taste „Seal“ und versiegeln Sie so den Beutel.

HINWEIS

Wenn zu viel Luft entzogen wurde, können Sie einen Moment warten und das Gerät lässt wieder Luft in den Beutel. Sie können den Vorgang wiederholen.

6.6Vakuum-Verpacken in einem Behälter

1. Stellen Sie das Gerät an einem trockenen Platz auf.
2. Öff nen Sie das Gerät mithilfe des Griff s.

3. Wischen Sie den Vakuum-Behälter und seinen Deckel ab, um sicher zu stellen, dass diese sauber und trocken sind.

4. Füllen Sie das Vakuumiergut in den Behälter. Achten Sie darauf, nicht zu viel Vakuumiergut einzufüllen.

5. Verschließen Sie den Behälter mit dem dazugehörigen Deckel.

6. Schließen Sie den Deckel des Gerätes und drücken Sie den Griff herab.

7. Befestigen Sie ein Ende des Vakuumierschlauches am Anschluss des Gerätes (17) und das andere Ende am Anschluss des Behälterdeckels bzw. mit dem Adapter auf dem Behälterdeckel.

8. Drücken Sie die Taste „Canister“.

9. Drücken Sie zu Beginn des Vakuumvorgangs den Deckel des Behälters an.

10. Der Vakuumiervorgang endet automatisch, sobald genug Vakuum erzeugt wurde.

1. Sie können den Vorgang jederzeit abbrechen, in dem Sie auf die Taste „Vacuum & seal / Cancel“ drücken.
2. Alternativ können Sie mit der Taste „Pulse“ die Stärke des Vakuumiervorgangs selbst regulieren und zum gewünschten Zeitpunkt beenden.
3. Entfernen Sie zuerst den Vakuumierschlauch vom Deckel des Behälters, erst dann vom Anschluss am Gerät.

HINWEIS

Sie können zum Vakuumieren ebenfalls Vakuum ZIP-Beutel benutzten. Bitte beachten Sie, dass für die ZIP-Beutel ein passender Adapter benötigt wird.

6.7 Marinieren

1. Befolgen Sie die Schritte 1-5 wie unter 6.4 beschrieben.
2. Drücken Sie „Marinate“.
3. Luft wird entzogen und nach dem Vakuumiervorgang automatisch wieder eingelassen. Der Vorgang geht über 5 Arbeitszyklen.
4. Der „Marinate“ Vorgang endet automatisch.
5. Sie können den Vorgang jederzeit abbrechen, in dem Sie auf die Taste „Vacuum & seal / Cancel“ drücken.
6. Nach dem „Marinate“ Vorgang wird nicht automatisch verschweißt. Dies können Sie nach Bedarf manuell mit der „Seal“ Taste starten.

HINWEIS

Sie können zum marinieren auch Vakuum-Marinierbehälter benutzen. Befolgen Sie dafür die Schritte 1-6 wie unter 6.6 beschrieben und drücken Sie die „Marinate“ Taste. Das Ventil im Behälterdeckel muss off en sein. Entfernen Sie zuerst den Vakuumierschlauch vom Deckel des Behälters, erst dann vom Anschluss am Gerät.

6.8 Aufbewahrung des Vakuumierers:

Bewahren Sie Ihr Gerät an einem ebenen und sicheren Ort, außerhalb der Reichweite von Kindern, auf.

HINWEIS

Wenn Sie das Gerät längere Zeit nicht nutzen, empfehlen wir, den Netzstecker aus der Steckdose zu ziehen.
▶ Bitte zur Aufbewahrung den Deckel nur locker schließen und den Griff runter klappen, nicht verriegeln, damit die Dichtungen sich nicht verformen.
Verstauen Sie das Netzkabel in der Kabelaufnahme auf der Rückseite des Gerätes. Wickeln Sie das Kabel nicht um das Gerät.

7 Reinigung und Pfl ege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pfl ege des Gerätes.

7.1 Sicherheitshinweise

VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Ziehen Sie den Stecker vor dem Reinigen des Gerätes aus der Steckdose.
Das Gerät muss regelmäßig gereinigt und Rückstände entfernt werden, um seine Funktionsfähigkeit und Sicherheit zu erhalten. Ziehen Sie vor dem Reinigen den Stecker aus der Steckdose.
Der Schweißbalken kann nach dem Vakuumieren heiß sein. Es besteht Verbrennungsgefahr! Warten Sie, bis das Gerät abgekühlt ist.
Reinigen Sie das Gerät möglichst nach jedem Gebrauch.
Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden. Achten Sie darauf, dass keine Flüssigkeit durch die Vakuumpumpe in das Geräteinnere gelangt.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.
Trocknen Sie das Gerät sorgfältig ab, bevor Sie es wieder benutzen.

7.2 Reinigung

Außenseite des Gerätes

Die Außenseite des Gerätes mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen.

Innenseite des Gerätes

Reinigen Sie die Innenseite des Gerätes mit Küchenpapier, um Essensreste und Flüssigkeiten zu entfernen. Entnehmen Sie die Auff angschale aus der Vakuumkammer und spülen Sie sie in warmem Wasser mit etwas Spülmittel, trocknen Sie sie sorgfältig ab und setzen sie wieder ein.

Vakuumierbeutel

Sie können die Vakuumierbeutel mehrfach verwenden. Waschen Sie den Beutel in warmem Spülwasser aus und lassen Sie ihn anschließend sorgfältig trocknen, bevor Sie ihn wieder benutzen.

VORSICHT

Beutel, die zur Aufbewahrung von rohem Fleisch, Fisch oder fettigen Lebensmitteln benutzt wurden, können nicht wieder verwendet werden.

♦ Gummidichtung (5)

Nehmen Sie die Gummidichtung heraus und reinigen Sie diese in warmem Seifenwasser.

HINWEIS

Die Gummidichtung sollte sorgfältig getrocknet werden, bevor Sie sie wieder einbauen.
Achten Sie auf eine korrekte Platzierung der Dichtung, sodass das Gerät ordnungsgemäß funktionieren kann.

8Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

8.1 Sicherheitshinweise

VORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

8.2 Störungsursachen und –behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

FehlerMöglicheUrsacheBehebung

DerVakuumierer funktioniert nicht	Netzstecker nicht eingesteckt Netzsteckereinstecken
	Stromkabel oder Stecker defekt	Kundendienstkontaktieren.
	Steckdosedefekt Andere Steckdose wählen
Dasabgeschnittene Rollenstück wird nicht korrekt verschweißt	Rollenstück nicht korrekt positioniert	Befolgen Sie die Schritte im Kapitel „Herstellung eines von der Rolle stammenden Beutels"
Es wird kein vollständiges Vakuum im Beutel erzeugt	Das offene Ende des Beutels befindet sich nicht vollständig in der Vakuumkammer	Positionieren Sie den Beutel korrekt
	Der Beutel ist defekt	Wählen sie einen anderen Beutel
	Es befinden sich Unreinheiten auf den Schweißdichtungen und/oder den normalen Dichtungen	Säubern Sie die Dichtungen und setzten Sie diese nach dem Trocknen wieder korrekt ein.

DE

Der Beutel wird nicht korrekt verschweißt	Der Schweißbalken ist überhitzt, so dass der Beutelschmilzt	Öff nen Sie den Deckel des Gerätes und lassen Sie es einige Minuten abkühlen
Der Beutel hält das Vakuum nicht, nachdem er verschweißt wurde	Der Beutel ist defekt Wählen sie	einen anderen Beutel, umwickeln Sie scharfe Kanten des Inhalts eventuell mit Küchenpapier
	Es befin den sich undichte Stellen aufgrund von Falten, Krümln, Fett oder Flüssigkeiten entlang der Schweißnaht	Öff nen Sie den Beutel wieder, reinigen Sie den oberen inneren Teil des Beutels und entfernen Sie eventuell vorhandene Fremdkörper vom Schweißbalken, bevor Sie den Beutel erneut zuschweißen.
	Die Schweißnaht ist nicht durchgehend versiegelt	Schneiden Sie die Schweißnaht ab und starten Sie den Vakuumier- und Schweißvorgang erneut.
	Die sich im Beutel befin ndenen Lebensmittel haben Gase gebildet	Blanchieren Sie Gemüsearten wie Kohl und Brokkoli, bevor Sie sie vakuumieren
Der Schweißbalken verschweißt schon vor Ende des Va-kuumiervorgangs	Der Schweißbalken ist durch zu viele Durchgänge kurz hinter-einander zu heiß geworden und verschweißt die Beutel obwohl noch nicht die komplette Luft entzogen werden konnte.	Öff nen Sie den Deckel des Gerätes und lassen Sie es einige Minuten abkühlen

HINWEIS

Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

9Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoff e, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9.1 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

10Garantie

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstoff fehler zurückzuführen sind. Unsere Garantie gilt für Deutschland, Österreich und die Niederlande. Für alle anderen Länder kontaktieren Sie uns bitte.

Ihre gesetzlichen Gewährleistungsansprüche nach §437 ff. BGB bleiben hiervon unberührt. Die Inanspruchnahme Ihrer gesetzlichen Mängelrechte ist für Sie unentgeltlich. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinfl ussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen. Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Off eine Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen. Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung. Unsere Kontaktdaten („Garantiegeber“) fi nden Sie am Beginn dieser Bedienungsanleitung.

Table of contents

1 General 22

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen.

Error Possible cause Rectifi cation

Raiffeisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99 | Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de
