BEDIENUNGSANLEITUNG Pixma TR4550 CANON

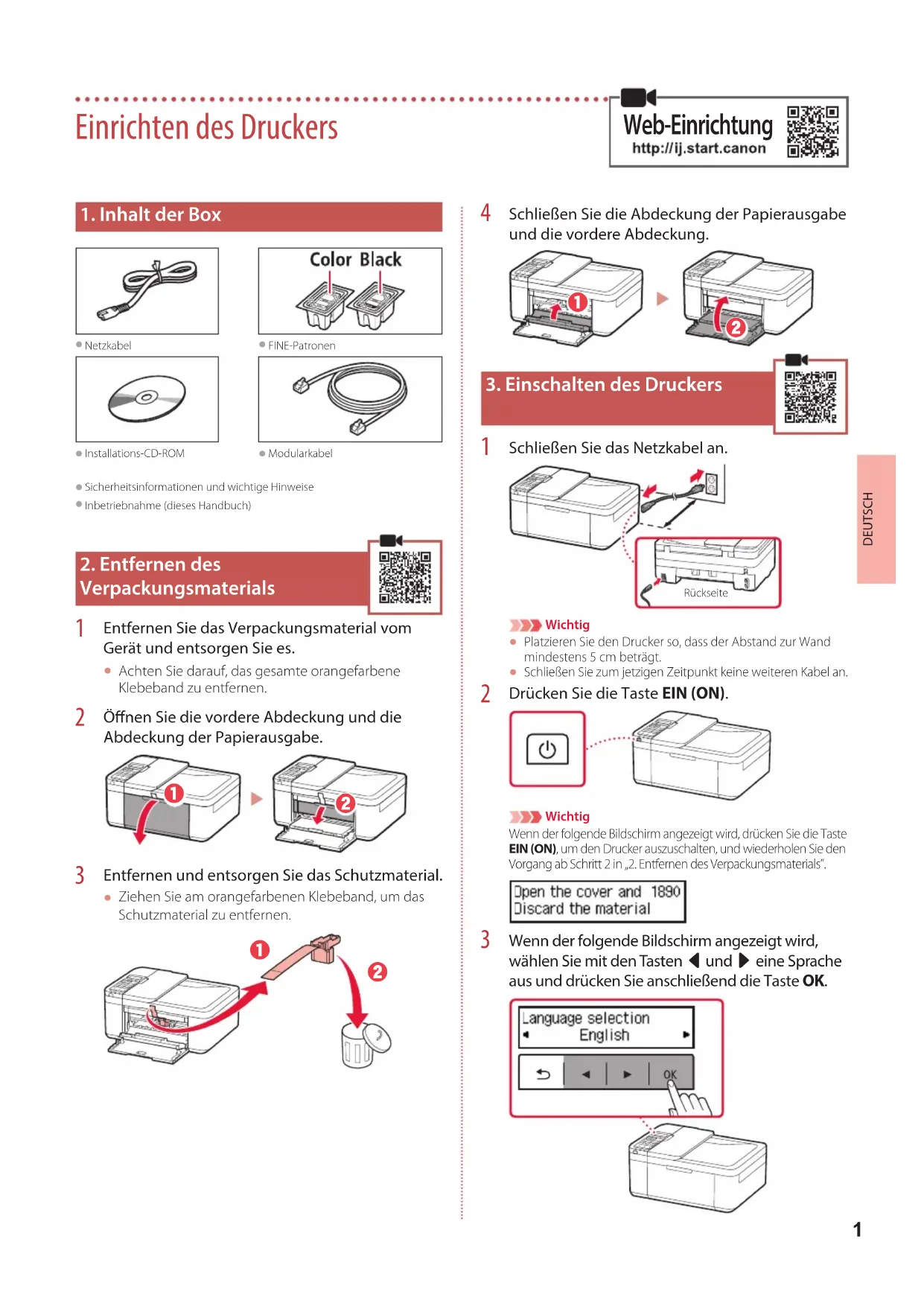

Netzkabel FINE-Patronen Installations-CD-ROM Modularkabel Sicherheitsinformationen und wichtige Hinweise Inbetriebnahme (dieses Handbuch)

Verpackungsmaterials

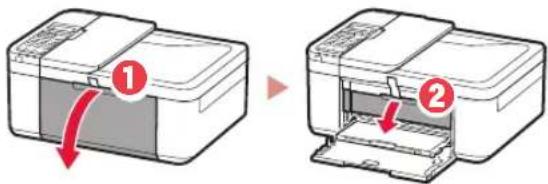

Entfernen Sie das Verpackungsmaterial vom Gerät und entsorgen Sie es. Achten Sie darauf, das gesamte orangefarbene Klebeband zu entfernen. Önen Sie die vordere Abdeckung und die Abdeckung der Papierausgabe.

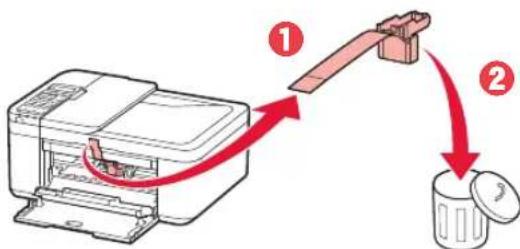

Entfernen und entsorgen Sie das Schutzmaterial. Ziehen Sie am orangefarbenen Klebeband, um das Schutzmaterial zu entfernen.

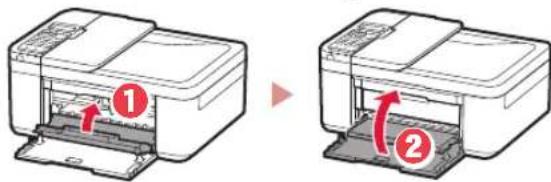

Schließen Sie die Abdeckung der Papierausgabe und die vordere Abdeckung.

3. Einschalten des Druckers

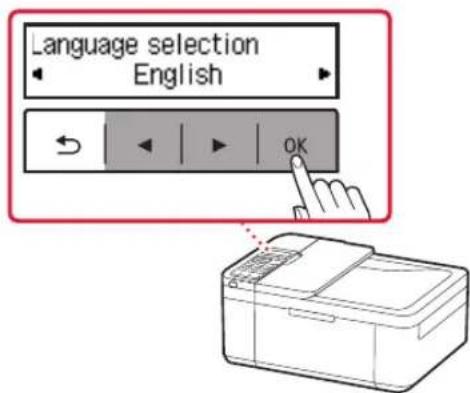

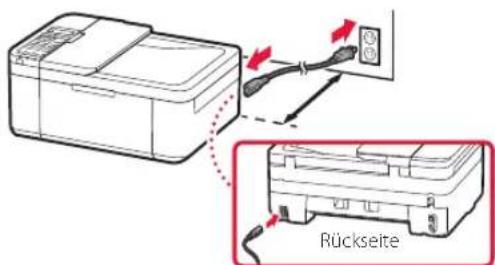

Schließen Sie das Netzkabel an. Rückseite Wichtig Platzieren Sie den Drucker so, dass der Abstand zur Wand mindestens 5 cm beträgt. Schließen Sie zum jetzigen Zeitpunkt keine weiteren Kabel an. Drücken Sie die Taste EIN (ON). WichtigWenn der folgende Bildschirm angezeigt wird, drücken Sie die Taste EIN (ON), um den Drucker auszuschalten, und wiederholen Sie den Vorgang ab Schritt 2 in „2. Entfernen des Verpackungsmaterials”. Wenn der folgende Bildschirm angezeigt wird, wählen Sie mit den Tasten [ und ] eine Sprache aus und drücken Sie anschließend die Taste OK. Einrichten des Druckers Web-Einrichtung2 Einrichten des Druckers

Wenn der folgende Bildschirm angezeigt wird, wählen Sie Ihr Land oder Ihre Region aus und drücken Sie anschließend die Taste OK.

4. Einsetzen der FINE-Patronen

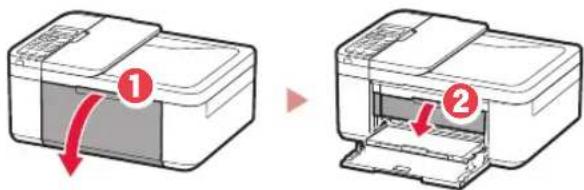

Önen Sie die vordere Abdeckung und die Abdeckung der Papierausgabe.

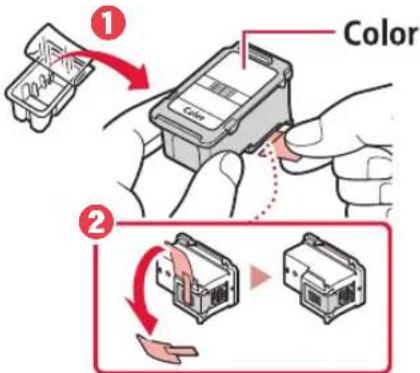

Nehmen Sie die farbige FINE-Patrone aus dem Behälter und entfernen Sie das Schutzband.

Wichtig Berühren Sie nicht die Tinte auf dem Schutzband. IhreHände oder Objekte in der Nähe könnten dadurch verschmutzt werden. Berühren Sie nicht die in der Abbildung gezeigten Bereiche. Andernfalls druckt der Drucker möglicherweise nicht richtig.

Setzen Sie die farbige FINE-Patrone ein.

Die farbige FINE-Patrone wird links eingesetzt.

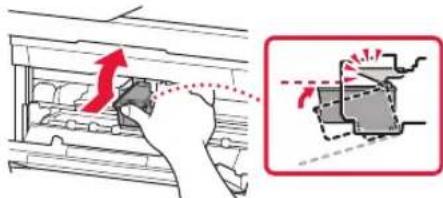

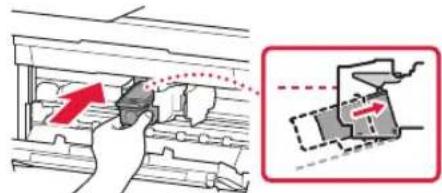

Kippen Sie die FINE-Patrone schräg nach oben und setzen Sie sie in die FINE-Patronen-Halterung ein.

Setzen Sie sie vollständig ein und drücken Sie sie nach oben, bis sie einrastet. WichtigStoßen Sie mit der FINE-Patrone nirgends an. Dies könnte zu einer Fehlfunktion führen.

Stellen Sie sicher, dass die FINE-Patrone gerade und eben eingesetzt ist.

Wiederholen Sie die Schritte 2 bis 4, um die schwarze FINE-Patrone einzusetzen.

Die schwarze FINE-Patrone wird rechts eingesetzt.3 DEUTSCH

Schließen Sie die Abdeckung der Papierausgabe. WichtigWenn der folgende Bildschirm angezeigt wird, kehren Sie zu Schritt 3 in „4. Einsetzen der FINE-Patronen” zurück und stellen Sie sicher, dass die farbige und die schwarze FINE-Patrone korrekt eingesetzt sind.

5. Einlegen von Papier

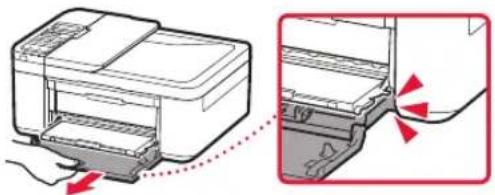

Ziehen Sie die Kassette bis zum Anschlag heraus.

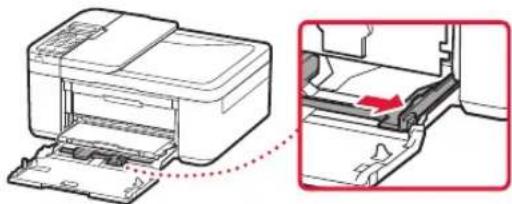

Schieben Sie die Papierführungen auseinander.

Schieben Sie die rechte Papierführung an das rechte Ende.

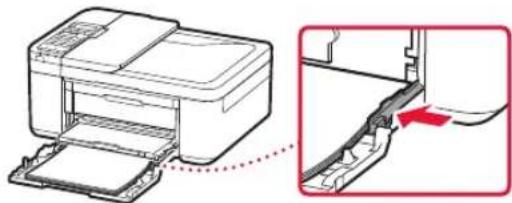

Legen Sie Papier ein.

Legen Sie Normalpapier des Formats LTR oder A4 mit der bedruckbaren Seite nach unten ein.

Schieben Sie das Papier vollständig in die Kassette und schieben Sie die rechte Papierführung anschließend gegen die Kante des Papierstapels.

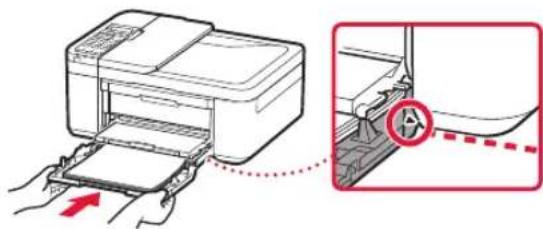

Schieben Sie die Kassette ein.

Der Pfeil ( ] ) an der vorderen Abdeckung sollte ander Vorderkante des Druckers ausgerichtet sein.

Ziehen Sie die Papierausgabestütze aus dem Papierausgabefach heraus.

Önen Sie die Verlängerung des Ausgabefachs.

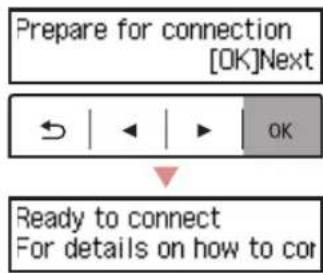

Vergewissern Sie sich, dass der folgende Bildschirm angezeigt wird, und drücken Sie anschließend die Taste OK.6-a 6-b Seite 6

Einrichten des Druckers Drücken Sie die Taste Stopp (Stop) und wählen Sie dann Nicht verbinden (Do not connect) > Ja (Yes) in dieser Reihenfolge aus. Informationen zum Einrichten eines Fax nden Sie unter „Verwendung der Faxfunktion” auf Seite 8.Computer Computer und SmartphoneSmartphone Kein Gerät(Ihr Drucker wird eigenständig oder alsFax verwendet.) Herstellen einer Verbindung mit einem Computer Wenn Sie mehrere Computer verwenden, führen Sie diese Schritte auf jedem Computer aus. Es gibt zwei Methoden, „ Onlineeinrichtung” und „ Verwenden der bereitgestellten Installations-CD-ROM (nur Windows)”.

Greifen Sie von einem Computer aus aufdie Canon-Website zu.

Wählen Sie Einrichten aus.

Geben Sie den Modellnamen Ihres Druckers ein und klicken Sie auf Los.

Klicken Sie auf Start.

licken Sie auf Wenn Sie Ihren Drucker bereits vorbereitet haben, wechseln Sie zu Verbindung herstellen. HinweisWenn Sie einen Computer mit Windows (ausgenommen Windows 10 S) oder macOS verwenden, fahren Sie mit dem nächsten Schritt fort. Wenn Sie einen Computer mit einem anderen Betriebssystem verwenden, fahren Sie mit der Einrichtung fort, indem Sie die Anweisungen auf dem Bildschirm befolgen.

Klicken Sie auf Herunterladen.

Sie Setup-Datei wird auf Ihren Computer heruntergeladen.

Führen Sie die heruntergeladene Datei aus.

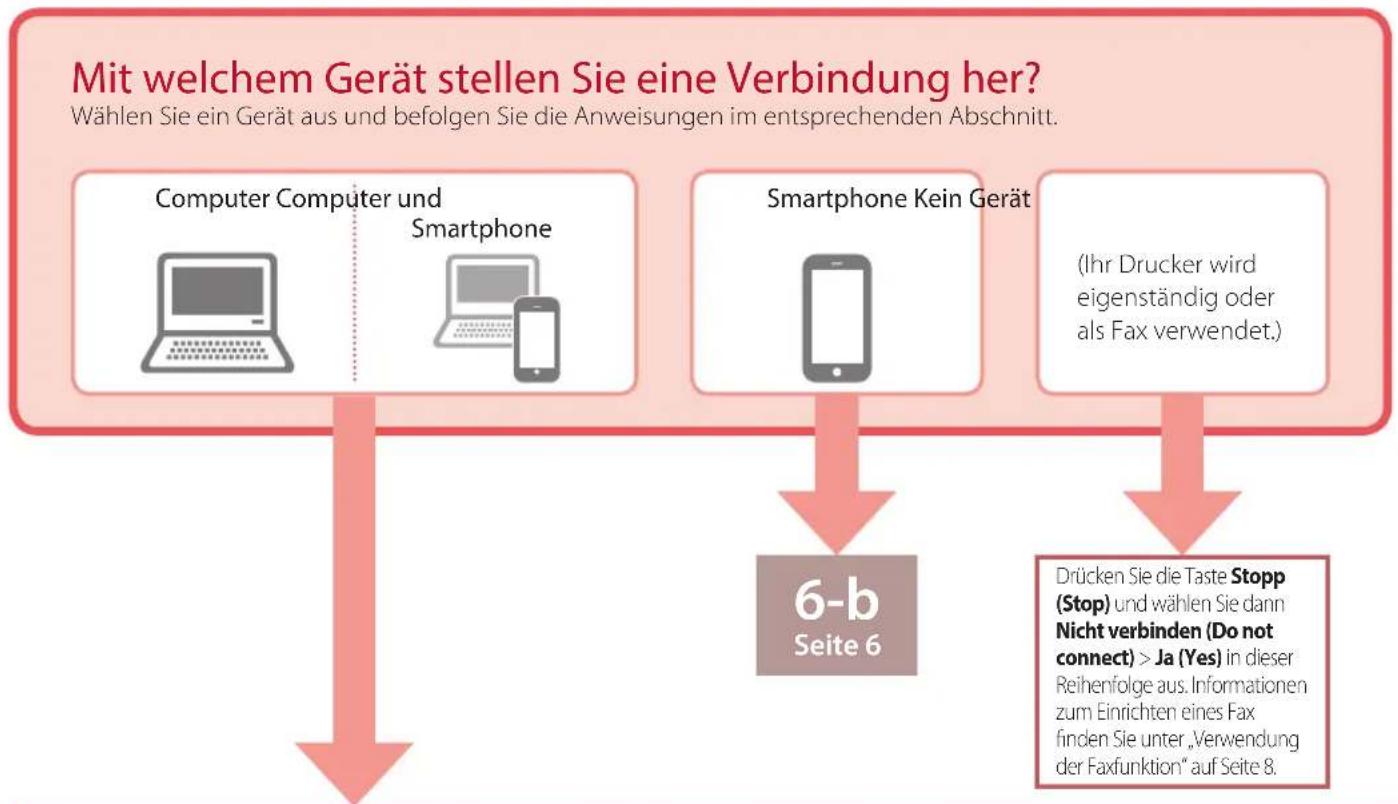

Fahren Sie mit Schritt 9 auf Seite 5 fort. Onlineeinrichtung Mit welchem Gerät stellen Sie eine Verbindung her? Wählen Sie ein Gerät aus und befolgen Sie die Anweisungen im entsprechenden Abschnitt.5 DEUTSCH

egen Sie die Installations-CD-ROM in Ihren Computer ein.

Befolgen Sie die Anweisungen für IhreWindows-Version. Windows 10/Windows 8.1 aKlicken Sie auf die folgende Nachricht, wenn sie rechts auf Ihrem Computerbildschirm angezeigt wird. HinweisWenn die Nachricht nicht (oder nicht mehr) angezeigt wird, klicken Sie in der Taskleiste auf das Symbol Datei-Explorer (File Explorer). Klicken Sie links im geöneten Fenster auf Dieser PC (This PC). Doppelklicken Sie auf das

CD-Symbol, das auf der rechten Seite angezeigt wird (wenn der Inhalt der CD angezeigt wird, dann doppelklicken Sie auf Msetup4.exe). Fahren Sie bei c fort. bKlicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe)

enn das Dialogfeld Benutzerkontensteuerung (User Account Control) angezeigt wird, klicken Sie auf Ja (Yes). Windows 7 aKlicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe).

Wenn der Bildschirm Automatische Wiedergabe (AutoPlay)angezeigt wird, klicken Sie auf Msetup4.exe ausführen (Run Msetup4.exe). HinweisWenn der Bildschirm Automatische Wiedergabe (AutoPlay) nicht angezeigt wird, klicken Sie im Startmenü auf Computer. Doppelklicken Sie rechts im Fenster auf das CD-Symbol (wenn der Inhalt der CD angezeigt wird, doppelklicken Sie auf Msetup4.exe). bWenn das Dialogfeld Benutzerkontensteuerung (User Account Control) angezeigt wird, klicken Sie auf Weiter (Continue).

Fahren Sie bei Schritt 9 unten fort. Verwenden der bereitgestellten Installations-CD-ROM (nur Windows)

Klicken Sie auf Setup starten (Start Setup).

Befolgen Sie die Anweisungen auf demBildschirm.

Diese Verfahren können einige Zeit dauern.

Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Beenden (Exit).

• I hr Drucker ist jetzt mit Ihrem Computer verbunden. Um auch eine Verbindung mit einem Smartphone herzustellen, lesen Sie „6-b. Herstellen einer Verbindung mit einem Smartphone” auf Seite 6.

• Informationen zum Einrichten eines Fax nden Sie unter „Verwendung der Faxfunktion” auf Seite 8.6-b

Einrichten des Druckers

Installieren Sie die App „Canon PRINT Inkjet/SELPHY” auf Ihrem Smartphone. HinweisSie können die Canon-Website auch aufrufen und die App herunterladen, indem Sie den QR-Code auf der rechten Seite scannen.Suchen Sie „Canon PRINT” im App Store.Suchen Sie „Canon PRINT” in Google Play.

Überprüfen Sie den Bildschirm des Druckers, während Sie die einzelnen Schritte befolgen. Wenn der folgende Bildschirm angezeigt wird Verb. kann herg. werden. Wenn der folgende Bildschirm angezeigt wird Drücken Sie die Taste Einrichten (Setup) undüberprüfen Sie den angezeigten Bildschirm.

Wenn angezeigt wird,

Wenn nicht angezeigt wird, Hinweis Wenn der Drucker 10 Minuten lang inaktiv ist, schaltet sich der Druckerbildschirm aus. Drücken Sie eine Taste (ausgenommen die Taste EIN (ON)) am Bedienfeld, um denBildschirm einzuschalten. Wenn angezeigt wird, ist eine Kommunikation desDruckers über eine Wi-Fi-Verbindung nicht möglich. Weitere Informationen nden Sie unter „Häug gestellte Fragen” unter „http://ij.start.canon”. Herstellen einer Verbindung mit einem Smartphone Wenn Sie mehrere Smartphones verwenden, führen Sie diese Schritte auf jedem Smartphone aus. Bereiten Sie Folgendes vor, bevor Sie beginnen.a Aktivieren Sie die Wi-Fi-Einstellung auf Ihrem Smartphone*.b S tellen Sie eine Verbindung zwischen Ihrem Smartphone und dem Wireless Router her* (wenn Sie über einen Wireless Router verfügen).

• Weitere Informationen zu diesen Verfahren nden Sie in den Handbüchern zu Ihrem Smartphone und dem Wireless Router.

Önen Sie die installierte App.

Befolgen Sie die Anweisungen auf dem Bildschirm, um Ihren Drucker hinzuzufügen.

Überprüfen Sie, ob der folgende Bildschirm angezeigt wird.

• I hr Drucker ist jetzt mit Ihrem Smartphone verbunden. Informationen zum Drucken von Fotos nden Sie unter „Einlegen von Fotopapier” auf Seite 8.

• Informationen zum Einrichten eines Fax nden Sie unter „Verwendung der Faxfunktion” auf Seite 8.7 DEUTSCH

ippen Sie auf dem Startbildschirm Ihres Smartphones auf Einstellungen (Settings) und anschließend in den Wi-Fi-Einstellungen auf Canon_ij_XXXX. HinweisWenn Canon_ij_XXXX nicht angezeigt wird, befolgen Sie die Schritte unter und suchen Sie anschließend erneut Canon_ij_XXXX.

Önen Sie die installierte App.

er Drucker wird mit der für die verwendete Umgebung am besten geeigneten Verbindungsmethode registriert.

Überprüfen Sie, ob der folgende Bildschirm angezeigt wird.

Önen Sie die installierte App.

Der Drucker wird mit der für die verwendete Umgebung am besten geeigneten Verbindungsmethode registriert. HinweisWird die Meldung „Es wurde kein Drucker hinzugefügt. Druckereinrichtung ausführen? (No printer has been added. Perform printer setup?)” nach dem Starten der Anwendung nicht sofort angezeigt, befolgen Sie die Schritte unter und kehren Sie dann zu den Smartphone-Verfahren zurück.

Überprüfen Sie, ob der folgende Bildschirm angezeigt wird. Die Verfahren unterscheiden sich auf iOS und Android. Befolgen Sie die Anweisungen für Ihr Betriebssystem.

Halten Sie die Taste Menü (Menu)/ Drahtlosverbindung (Wireless connect) ungefähr 3 Sekunden lang gedrückt.

Wenn auf dem Druckerbildschirm „Den Anleitungen auf dem PC oder Smartphone usw. folgen” erscheint, fahren Sie mit fort.

• I hr Drucker ist jetzt mit Ihrem Smartphone verbunden. Informationen zum Drucken von Fotos nden Sie unter „Einlegen von Fotopapier” auf Seite 8.

• Informationen zum Einrichten eines Fax nden Sie unter „Verwendung der Faxfunktion” auf Seite 8.8 Einlegen von Fotopapier

Ziehen Sie die Kassette bis zum Anschlag heraus.

Schieben Sie die Papierführungen auseinander.

Schieben Sie die rechte Papierführung an das rechte Ende.

Legen Sie Fotopapier ein.

Legen Sie Fotopapier im Hochformat mit der bedruckbaren Seite nach unten in die Mitte der Kassette ein. Schieben Sie das Papier vollständig in die Kassette und schieben Sie die rechte Papierführung anschließend gegen die Kante des Papierstapels.

Schieben Sie die Kassette ein.

Der Pfeil ( ] ) an der vorderen Abdeckung sollte an der Vorderkante des Druckers ausgerichtet sein.

Ziehen Sie die Papierausgabestütze aus dem Papierausgabefach heraus.

Önen Sie die Verlängerung des Ausgabefachs.

Wenn der folgende Bildschirm angezeigt wird, drücken Sie die Taste OK.

Wählen Sie Papierformat und -typ aus und drücken Sie die Taste OK. Verwendung der Faxfunktion Um die Faxfunktion Ihres Druckers verwenden zu können, muss diese eingerichtet werden. Informationen dazu nden Sie in den folgenden Handbüchern. ■ Online-Handbuch a Rufen Sie die Canon-Website auf.b Klicken Sie auf .c Geben Sie den Modellnamen Ihres Druckers ein und klicken Sieauf Los.d Klicken Sie auf Fax-Einrichtungshandbuch. ■ On-Screen-Handbuch (auf Ihrem Computer installiert) Im folgenden Beispiel wird Windows 10 verwendet.a Klicken Sie auf die Schaltäche Start. b Klicken Sie auf Alle Apps (All apps) > Canon TR4500 series On-Screen-Handbuch in dieser Reihenfolge und önen Sie anschließend das Benutzerhandbuch.c Klicken Sie auf Fax-Einrichtungshandbuch. Wenn die Druckergebnisse nicht zufriedenstellend sind Führen Sie eine Druckkopfausrichtung (Print Head Alignment) aus, wenn gerade Linien schief oder Farben ungleichmäßig gedruckt wurden oder die Druckergebnisse aus einem anderen Grund nicht Ihren Erwartungen entsprechen. Klicken Sie auf Wartung im Online-Handbuch und lesen Sie den Abschnitt Bei blassem oder ungleichmäßigem Druck > Ausrichten des Druckkopfs, um weitere Informationen zu erhalten.Informationen zum Önen des Online-Handbuchs nden Sie auf der Rückseite. ■ Linien sind schief ■ Farben sind ungleichmäßig oder weisen Streifen auf1 NEDERLANDS
