BEDIENUNGSANLEITUNG Frankfurt RCM 82 DAB BLAUPUNKT

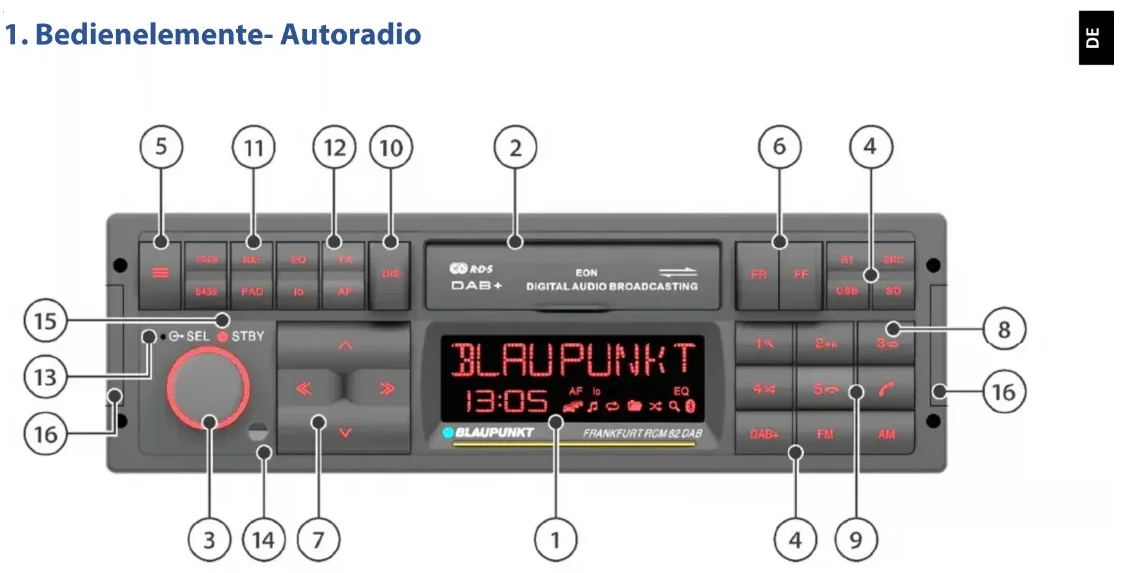

① LC-Display: Anzeige von Informationen wie z.B. Quelle, Sender, Musiktitel, Uhrzeit und Einstelloptionen ② Verdeckte microSD- / USB- und AUX-Eingänge (v.l.n.r.). Abdeckklappe durch leichten Druck von unten auf die Hervorhebung an der unteren Kante nach oben öffnen. ③ Lautstärkeregler/ Ein-/ Ausschalter Drehen: Lautstärke laut/ leise Kurzer Druck: Einschalten des Autoradios, stummschalten des Autoradios Langer Druck: Ausschalten des Autoradios ④ SRC Taste/ Direktanwahltasten BT, USB, SD, DAB+, FM, AM: Kurzer Druck: Auswahl der Audioquelle. Über SRC werden verfügbare Audioquellen nacheinander durchgeschaltet. Einige Quellen können deaktiviert werden (siehe Kapitel EINSTELLUNGEN) oder sind nicht verfügbar, wenn kein Gerät angeschlossen ist (z.B. AUX). Langer Druck SRC: Senderanspielfunktion/ Titelanspielfunktion (SCAN) ⑤ Menü-Taste: Kurzer Druck: Menü öffnen/ schließen (siehe Kapitel EINSTELLUNGEN) Langer Druck: Speicheranspielfunktion (P-SCAN) bei UKW/ DAB ⑥ FR/ FF Tasten: Steuerung quellspezifischer Funktionen (PTY-Suche, Spulen, Ensemblesuchlauf) ⑦ Multifunktionswippe: Steuerung quellspezifischer Funktionen. ˄ / ˅: Manueller Suchlauf, Ordnerwechsel, Ensemblewechsel, Navigation im Menü, Änderung einer Einstellung im Menü << / >>: Suchlauf, Titelwechsel, Servicewechsel, Auswahl einer Einstellung bzw. Bestätigung/ ein Schritt zurück im Menü. ⑧ Stationstasten 1- 5: Kurzer Druck: Aufruf eines Senders, einer gespeicherten Telefonnummer oder der abgebildeten Zweitfunktion/ Sonderfunktion wie Titelsuche (Browsing), Play/ Pause, Wiederholfunktion, Zufallswiedergabe, je nach ausgewählter Quelle Langer Druck: Speicherfunktion für Radiosender und Telefonnummern,

⑨ Telefonhörer: Taste „Annehmen“: Kurzer Druck: Anruf annehmen/ Nummer wählen Langer Druck: Softkey-Option (siehe Kapitel BLUETOOTH®- FREISPRECHEINRICHTUNG) Taste „Auflegen“: Kurzer Druck: Anruf beenden/ ablehnen Langer Druck: ./. ⑩ DIS Taste: Kurzer Druck: Umschalten des Displays zwischen verschiedenen Informationen, je nach ausgewählter Quelle Langer Druck: Displayhelligkeit umschalten (wenn Helligkeit im Menü auf MANUELL eingestellt ist, siehe Kapitel EINSTELLUNGEN) ⑪ Direktzugrifftasten TREB, BASS, BAL, FAD, EQ für Klangeinstellungen Kurzer Druck EQ: Aufrufen der Option SOUND PRESET Langer Druck EQ: Aufrufen des EQUALIZERS ⑫ Direktzugrifftasten für Radiofunktionen (lo, TA, AF) ⑬ Mikrofon: Freisprechmikrofon (nur aktiv, wenn kein externes Mikrofon angeschlossen) ⑭ IR-Auge: Empfänger für optionale IR-Fernbedienung. ⑮ STBY-LED (siehe Kapitel EINSTELLUNGEN) ⑯ Abdeckungen der Öffnungen für das Entriegelungswerkzeug, siehe Kapitel EINBAU | AUSBAU | ANSCHLÜSSEDE

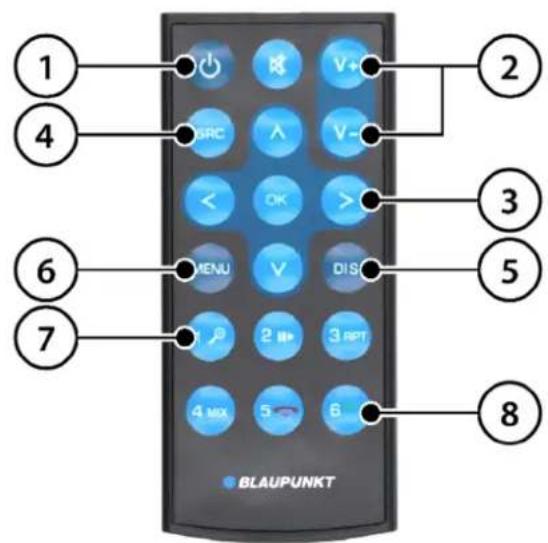

Das Autoradio kann über den in der Autoradiofront integrierten Fernbedienungssensor fernbedient werden, dies ist entweder über die zum Autoradio als Sonderzubehör erhältliche Fernbedienung oder auch über ältere Blaupunkt Fernbedienungen (RC-08, RC-09, RC-10, RC-10H, RC-12H) möglich.

① Taste An/ Aus Hinweis: Das Autoradio lässt sich über die Fernbedienung nur einschalten, wenn die Zündung aktiv ist. Diese Funktion verursacht einen erhöhten Ruhestrom des Autoradios und kann daher zum Schutz der Fahrzeugbatterie nicht ohne aktivierte Zündung verwendet werden. ② Tasten Lautstärkeregelung/ Stummschaltung. ③ Multifunktionstasten: Steuerung quellspezifischer Funktionen. ④ SRC Taste (Source/ Quelle): Auswahl der Audioquelle, verfügbare Audioquellen werden nacheinander durchgeschaltet. Einige Quellen können deaktiviert werden, siehe Kapitel EINSTELLUNGEN. ⑤ DIS Taste: Umschalten des Displays ⑥ MENU Taste: Menü öffnen ⑦ Stationsspeichertasten: Aufruf eines Senders oder der abgebildeten Zweitfunktion wie Pause/ Wiederholen/ Zufall, je nach ausgewählter Quelle. ⑧ Telefontasten: Anrufe annehmen und beenden.,

3. Herzlichen Glückwunsch

Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Produktes. Wir möchten, dass Sie lange Freude daran haben, daher bitten wir Sie, diese Bedienungsanleitung sorgfältig durch zu lesen. Sollten wider Erwarten Probleme auftreten, prüfen Sie bitte anhand der Bedienungsanleitung, ob Sie das Problem selbst lösen können. Beachten Sie bitte dazu auch das Kapitel FEHLERSUCHE am Ende der Bedienungsanleitung. Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter, wenn Sie das Problem nicht selbst lösen können. Kontaktdaten finden Sie auch unter www.blaupunkt.com. HINWEIS: Diese Anleitung gilt möglicherweise für verschiedene, in Ihrem Funktionsumfang voneinander abweichende Modelle, daher können einige Funktionen und Optionen bei Ihrem Modell nicht verfügbar sein oder abweichen. Weiterhin sind technische Änderungen zur Weiterentwicklung und Verbesserung des Produktes vorbehalten.DE

Inhalt Kapitel Bedienelemente- Autoradio 1 Bedienelemente- Fernbedienung (optional) 2 Herzlichen Glückwunsch | Inhalt 3 Sicherheitshinweise 4 Allgemeine Informationen | Lieferumfang | Softwareupdate 5 Ein-/ Ausschalten | Lautstärke ändern 6 Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM) 7 Radiobetrieb Digitalradio: DAB/ DAB+ 8 Wiedergabe externer Geräte und Datenträger: USB/ microSD 9 Wiedergabe externer Geräte und Datenträger: iPod/ iPhone 10 Wiedergabe externer Geräte und Datenträger: AUX 11 Bluetooth®- Verbindung einrichten 12 Bluetooth®- Audiostreaming 13 Bluetooth®- Wiedergabe von Navigationsdurchsagen 14 Bluetooth®- Freisprecheinrichtung 15 Klangeinstellungen 16 Uhr 17 Lenkradfernbedienung (SWC) 18 Einstellungen | Menü 19 Einbau | Ausbau | Anschlüsse 20 Nützliche Informationen | Technische Daten 21 Fehlersuche 22,

4. Sicherheitshinweise

Sicherheitshinweise Das Autoradio wurde nach dem Stand der Technik und festgelegten Sicherheitsrichtlinien hergestellt. Trotzdem können Gefahren auftreten, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Diese Anleitung soll Sie mit den wichtigsten Funktionen vertraut machen.

• Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das Autoradio einbauen bzw. benutzen.

• Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.

• Geben Sie das Autoradio stets zusammen mit dieser Anleitung an Dritte weiter.

• Beachten Sie auch die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden. Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: GEFAHR! Warnt vor Verletzungen VORSICHT! Warnt vor Beschädigung des DVD-/ CD- Laufwerks oder der verwendeten Datenträger GEFAHR! Warnt vor hoher Lautstärke Das CE-Kennzeichen bestätigt die Einhaltung der EU- Richtlinien Hinweis Auflistung Verkehrssicherheit Beachten Sie folgende Hinweise zur Verkehrssicherheit GEFAHR! Benutzen Sie Ihr Autoradio so, dass Sie Ihr Fahrzeug immer sicher steuern können. Die Verwendung von Autoradiofunktionen während der Fahrt kann Ihre Aufmerksamkeit von der Verkehrssituation ablenken und zu schweren Unfällen führen! Verzichten Sie auf alle zusätzlichen Funktionen, die IhreDE

Aufmerksamkeit vom Verkehrsgeschehen und von der Bedienung des Fahrzeugs während der Fahrt ablenken. Benutzen Sie Ihr Autoradio so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an einem dafür geeigneten Ort an und bedienen Ihr Autoradio bei stehendem Fahrzeug. Sind Sie der Fahrer, dürfen Sie keine Anwendungen verwenden, die Sie vom Verkehrsgeschehen ablenken. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause. Allgemeine Sicherheitshinweise Verändern oder öffnen Sie das Autoradio nicht. Im Inneren befinden sich keinerlei vom Bediener zu wartende Teile. Bestimmungsgemäßer Gebrauch: Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12 Volt Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen des Autoradios. Lassen Sie Reparaturen und ggf. auch den Einbau von einem Fachmann durchführen.

5. Allgemeine Informationen | Lieferumfang | Softwareupdate

Konformitätserklärung Hiermit erklärt Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH, dass sich das Autoradio in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie im Internet unter www.blaupunkt.com. Wenn dort nicht verfügbar, stellen wir Sie Ihnen gerne auf Anfrage zur Verfügung.,

Markenrechtliche Hinweise Alle anderen in diesem Dokument genannten Marken und deren Logos, Markennamen oder Firmennamen auf die in dieser Bedienungsanleitung Bezug genommen wird, werden nur zu Identifikationszwecken verwendet und sind Eigentum der jeweiligen Inhaber. Reinigungshinweise Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray, Lufterfrischer und Kunststoff -Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes, weiches Tuch. Entsorgungshinweise Entsorgen Sie Ihr Autoradio nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Autoradios und des Zubehörs die zur Verfügung stehenden Rückgabe- und Sammelsysteme. Lieferumfang Im Lieferumfang sind enthalten:

• Anschlusskabel ISO A/ ISO B

• Einbaurahmen + Demontagewerkzeug

• Antennenadapter DIN- ISO Software-Update Die Software des Autoradios kann über ein externes Speichermedium aktualisiert werden. Wenn Updates für Ihr Autoradio verfügbar sind, finden Sie diese unter www.blaupunkt.com. Die Anleitung für das Update und weitere Informationen liegen dem Update bei. Hinweis: Wenn das Autoradio einwandfrei funktioniert, ist ein Update nicht erforderlich, jedes Update birgt auch ein Risiko durch Fehler bei der Durchführung des Updates, auch können- trotz sorgfältiger Tests- in sehr seltenen Fällen neue oder andere Fehler auftreten. Hinweis: Einzelne Punkte und/ oder Funktionen des Autoradios können von der Anleitung abweichen, da Funktionen durch die Weiterentwicklung der Software verändert, hinzugefügt oder auch entfernt worden sein können. Dies stellt keinen Mangel oder Reklamationsgrund des Autoradios dar. Hinweis: Wenn Sie an Blaupunkt eine Anfrage nach einem Update stellen, so teilen Sie uns bitte so detailliert wie möglich mit, was für ein Problem mit Ihrem Autoradio auftritt. Auch benötigt der Support Informationen über die aktuell installierte Softwareversion (siehe Kapitel EINSTELLUNGEN). Ohne diese Informationen können wir leider nicht helfen oder ein Update zur Verfügung stellen.DE

6. Ein-/ Ausschalten | Lautstärke ändern

Ein-/Ausschalten Zum Einschalten drücken Sie kurz den Lautstärkeregler. Zum Ausschalten halten Sie den Lautstärkeregler länger als eine Sekunde gedrückt. Bitte beachten Sie, dass das Autoradio nach dem Einschalten ggf. einige Sekunden benötigt bis Sie es wieder abschalten können, da interne Startprozesse noch im Hintergrund aktiv sind. Hinweis: Das Autoradio kann auch bei abgeschalteter Fahrzeugzündung eingeschaltet werden- es erscheint dann im Display kurz 1 HOUR ON / 1 STUNDE und die STBY LED leuchtet, wenn in den Einstellungen aktiviert. Das Autoradio schaltet zum Schutz der Batterie automatisch nach einer Stunde ab. Ein-/Ausschalten über die Fahrzeugzündung Wenn bei laufendem Autoradio die Zündung ausgeschaltet wird, schaltet sich das Autoradio automatisch aus und beim nächsten Einschalten der Zündung wieder ein. Wenn das Autoradio durch Druck auf den Lautstärkeregler ausgeschaltet wurde, bleibt es beim An-/ Ausschalten der Zündung dauerhaft aus bis es manuell wieder eingeschaltet wird. Hinweis: Wenn die Funktion nicht wie beschrieben arbeitet, ist das Autoradio nicht korrekt angeschlossen. Lautstärke ändern Die Lautstärke lässt sich über den Lautstärkeregler einstellen, die Lautstärke ist von 0 (kein Ton) bis 40 (volle Lautstärke) einstellbar. Auf dem Display wird die eingestellte Lautstärke für einige Sekunden angezeigt. Je nach Einstellung merkt sich das Autoradio die letzte oder eine voreingestellte Lautstärke nach dem Wiedereinschalten (siehe Kapitel EINSTELLUNGEN). Musik-Lautstärke einstellen: Drehen Sie den Lautstärkeregler während der Musikwiedergabe, um die Lautstärke zu verändern. Verkehrsfunklautstärke einstellen (Verkehrsfunk muss in den Einstellungen aktiviert sein, siehe Kapitel EINSTELLUNGEN): Drehen Sie den Lautstärkeregler während einer Verkehrsfunkdurchsage um die Lautstärke zu verändern, dieser Wert wird automatisch gespeichert und ist in den,

Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Bluetooth®-Lautstärke einstellen (Telefonie): Drehen Sie den Lautstärkeregler während eines Telefonats, um die Lautstärke zu verändern. Dieser Wert wird automatisch gespeichert und ist in den Einstellungen jederzeit anpassbar (siehe Kapitel EINSTELLUNGEN). Weiterhin kann oder muss die Lautstärke für Gespräch wie auch Klingelton ggf. auch auf Ihrem Mobiltelefon angepasst werden, beachten Sie hierzu die Anleitung des Telefonherstellers. Bluetooth®-BT-Navi-Mix Lautstärke einstellen (Durchsagen vom verbundenen Mobiltelefon mit aktiver Navigation): Den Pegel für die Navigationsansagen können Sie im Bluetooth®- Menü einstellen, wenn die Option Bluetooth®- BT-Navi-Mix aktiviert ist. Weiterhin kann oder muss die Lautstärke auch auf Ihrem Mobiltelefon angepasst werden, beachten Sie hierzu die Anleitung des Telefonherstellers (siehe Kapitel BLUETOOTH®- WIEDERGABE VON NAVIGATIONSDURCHSAGEN). Autoradio stumm schalten (Mute) Drücken Sie im Betrieb kurz den Lautstärkeregler, um das Autoradio stumm zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z.B. der Polizei) wahrnehmen zu können. In Stummschaltungspausen (z.B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.DE

7. Radiobetrieb analog: UKW/ Mittelwelle (FM/ AM)

Wählen Sie über die Taste SRC oder die Tasten FM/ AM eine der Quellen/ Speicherebenen FM1, FM2, FMT, AM oder AMT aus Hinweis: Einige Quellen/ Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene FM1 und AM aktiviert. Siehe Kapitel EINSTELLUNGEN. Hinweis: Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Sendersuchlauf Mit der Multifunktionswippe können Sie durch Druck auf << oder >> den Sendersuchlauf abwärts bzw. aufwärts starten. Der Suchlauf stoppt automatisch auf dem nächsten empfangbaren Sender. Hinweis: Sie können Sie Suchlaufempfindlichkeit in den Einstellungen anpassen, siehe Kapitel EINSTELLUNGEN. Sie können eine Frequenz auch manuell einstellen, wenn der Sender sehr schwach ist und der Suchlauf nicht auf der gewünschten Frequenz stoppt. Hierzu drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ bis die gewünschte Frequenz erreicht ist. PTY-Suche (nur FM) Wenn die Funktion PTY (Programmtyp) aktiviert ist (siehe Kapitel EINSTELLUNGEN), kann durch Druck auf die Tasten FR / FF der Suchlauf nach der voreingestellten PTY-Kennung gestartet werden (Vorauswahl des PTY-Typs siehe Kapitel EINSTELLUNGEN). Sender speichern/ gespeicherte Sender aufrufen Auf den Stationsspeichertasten 1- 5 können Sie Ihre Lieblingssender abspeichern. Sie können auf jeder Speicherebene jeweils 5 Sender speichern. Stellen Sie wie unter SENDERSUCHLAUF beschrieben den gewünschten Sender ein. Drücken Sie nun die gewünschte Speichertaste für länger als eine Sekunde, bis ein Ton das Speichern des Senders bestätigt, lassen Sie die Taste nach dem Ton wieder los. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor dort gespeicherten Sender aufrufen.,

Sender automatisch speichern (Travelstore) Speicherebenen mit der Kennzeichnung T (FMT, AMT) können über einen automatischen Suchlauf die 5 stärksten Sender speichern (Travelstore). Drücken Sie hierzu die Taste FM oder AM länger als eine Sekunde, bis auf dem Display die Anzeige FM TSTORE/ AM TSTORE erscheint. Hinweis: Wenn Sie den Travelstore auf einer anderen Speicherebene starten, wird automatisch auf die Travelstore-Speicherebene gewechselt und diese, wenn nötig, in den Einstellungen automatisch aktiviert. Es werden nur Sender auf der Travelstore-Speicherebene gespeichert/ verändert. Gespeicherte Sender anspielen (P-SCAN) Sie können alle Senderspeicher der gewählten Speicherebene anspielen lassen: Drücken Sie hierzu die Taste MENU länger als eine Sekunde, bis auf dem Display P-SCAN erscheint. Das Display zeigt nun P-SCAN und die aktuelle Frequenz/ den Radiosender an. Der P-SCAN wird fortgeführt bis Sie Ihn durch erneuten Druck auf die Taste beenden. Verfügbare Sender anspielen (SCAN) Sie können alle Sender des gewählten Frequenzbands anspielen lassen: Drücken Sie hierzu die Quellwahltaste SRC länger als eine Sekunde, bis auf dem Display die Anzeige SCAN erscheint. Das Display zeigt nun SCAN und die aktuelle Frequenz/ den Radiosender an. Der SCAN wird fortgeführt bis Sie Ihn durch erneuten Druck auf die Taste beenden. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Frequenz

• Speicher/ Speicherebene + Uhrzeit Hinweis: Die Verfügbarkeit der Anzeigefunktionen hängt vom gewählten Band, dem Sender und der Empfangsqualität ab Weitere Funktionen/ Optionen: Siehe Kapitel EINSTELLUNGEN.DE

8. Radiobetrieb Digitalradio: DAB/ DAB+

Digital Audio Broadcasting (kurz DAB oder DAB+) ist der digitale Nachfolger des analogen UKW-Rundfunks. Durch die digitale Übertragung ergeben sich einige Unterschiede zum bekannten, analogen UKW-Radio: Es werden mehrere Sender auf einem Kanal verbreitet- den sogenannten ENSEMBLES (= Programmpakete). Die Sender selbst, welche sich in einem ENSEMBLE befinden, nennen sich SERVICES (= Sender und/ oder Datendienste). ENSEMBLES gibt es z.B. in Deutschland regional verfügbar von den öffentlich-rechtlichen Senderanstalten, zusätzlich dazu gibt es aktuell zwei deutschlandweit empfangbare ENSEMBLES: DR DEUTSCHLAND und ANTENNE DE. Die Sender rauschen nicht, wie Sie es von UKW kennen, entweder der Sender ist in einer gleichbleibenden Qualität hörbar oder er setzt aus, wenn die Fehlerkorrektur kein Signal mehr rekonstruieren kann, ztw. kann dies von einem kurzen "blubbern" oder anderen Geräuschen begleitet werden. DAB/ DAB+ Radiowiedergabe starten Wählen Sie über die Taste SRC oder DAB+ die Quelle DAB1, DAB2 oder DAB3 aus. Starten Sie, wenn nötig über die Menü- Option DAB SERVICE SCAN (DAB SERVICE SUCHE) einen Scan um die an Ihrem Standort verfügbaren Sender zu finden (Siehe Kapitel EINSTELLUNGEN). Hinweis: Einige Quellen/ Speicherebenen sind je nach Einstellung inaktiv, ab Werk ist nur die Speicherebene DAB1 aktiviert. Siehe Kapitel EINSTELLUNGEN. Hinweis: Auf jeder Speicherebene stehen 5 Speicherplätze zur Verfügung. Services durchblättern Mit der Multifunktionswippe können Sie durch Druck auf << oder >> die dem Autoradio bekannten Services abwärts bzw. aufwärts wählen. Während der Auswahl wird der neue Service angezeigt, wenn Sie mit dem Auswählen stoppen, wird der angezeigte Service aufgerufen und gespielt. Ensembles durchblättern Mit der Multifunktionswippe können Sie durch Druck auf ˄ oder ˅ die dem Autoradio bekannten Ensembles aufwärts bzw. abwärts wählen. Während der Auswahl wird das neue Ensemble angezeigt,,

wenn Sie mit dem Auswählen stoppen, wird der erste Service des gewählten Ensembles aufgerufen und gespielt. Ensemblesuchlauf Drücken Sie die Tasten FR oder FF um den Suchlauf zum vorherigen oder nächsten empfangbaren Ensemble zu starten. Die Anzeige zeigt Ihnen währen des Suchlaufs den aktuellen Kanal an bis ein neues Ensemble gefunden wird. Hinweis: Diese Option steht nicht zur Verfügung, wenn die PTY- Option im Menü aktiviert wurde (Siehe Kapitel EINSTELLUNGEN). PTY-Suche Wenn die Funktion PTY (Programmtyp) aktiviert ist (siehe Kapitel EINSTELLUNGEN), kann durch Druck auf die Tasten FR / FF durch die dem Autoradio bekannten Sender mit der übereinstimmenden PTY- Kennung geblättert werden (Vorauswahl des PTY-Typs siehe Kapitel EINSTELLUNGEN). Service-/ Ensemble-Liste durchsuchen (Browse Mode) Drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ länger als eine Sekunde um den Browse Mode zu aktivieren. Auf Display erscheint nun ein blinkendes Lupensymbol und abhängig von dem dargestellten Inhalt zusätzlich ein Ordnersymbol (Ensemble) oder ein Notensymbol (Service). Auswahl eines neuen Service aus dem aktuellen Ensemble: Starten Sie den Browse Mode (das Display zeigt nun das Notensymbol und die blinkende Lupe). Drücken Sie nun auf der Multifunktionswippe die Tasten ˄ / ˅ um die Services des aktuellen Ensemble zu durchblättern, wenn Sie den gewünschten Service gefunden haben, drücken Sie auf der Multifunktionswippe die Taste >> um den Service zu spielen. Auswahl eines neuen Service aus einem anderen als dem aktuellen Ensemble: Starten Sie den Browse Mode (das Display zeigt nun das Notensymbol und die blinkende Lupe). Drücken Sie auf der Multifunktionswippe die Taste << , das Autoradio wechselt in die Ensemble-Liste (das Display zeigt nun das Ordnersymbol und die blinkende Lupe). Drücken Sie auf der Multifunktionswippe die Tasten ˄ / ˅ um ein Ensemble auszuwählen, drücken Sie auf der Multifunktionswippe die Taste >> um die im angezeigtenDE

Ensemble enthaltenen Services anzuzeigen (das Display zeigt nun das Notensymbol und die blinkende Lupe). Drücken Sie nun auf der Multifunktionswippe die Tasten ˄ / ˅ um die Services des aktuellen Ensemble zu durchblättern, wenn Sie den gewünschten Service gefunden haben, drücken Sie auf der Multifunktionswippe die Taste >> um den Service zu spielen. Verlassen des Browse Mode: Der Browse Mode beendet sich automatisch nach 15 Sekunden, wenn keine Taste gedrückt wird. Alternativ drücken Sie die Taste << wenn das Autoradio die Ensembles anzeigt bzw. 2x << wenn das Autoradio Services anzeigt, um den Browse Mode zu verlassen. Hinweis: Der Browse Mode zeigt alle Services/ Ensembles an, welche dem Autoradio bekannt sind, es werden auch ggf. aktuell nicht verfügbare Ensembles angezeigt. Über das Menü (siehe Kapitel EINSTELLUNGEN) können Sie einen DAB SERVICE SCAN starten, hierdurch wird die Serviceliste aktualisiert und nicht verfügbare bzw. ungültige Ensembles/ Services werden aus der Liste entfernt. Hinweis: Sie können den Browse-Mode als Grundeinstellung festlegen, siehe Kapitel EINSTELLUNGEN. Services speichern/ gespeicherte Services aufrufen Auf den Stationsspeichertasten 1- 5 können Sie Ihre Lieblingsservices abspeichern. Sie können auf jeder Speicherebene jeweils 5 Services speichern. Stellen Sie wie zuvor beschrieben den gewünschten Service ein. Drücken Sie nun die gewünschte Speichertaste länger als eine Sekunde, bis ein Ton das Speichern des Service bestätigt, lassen Sie die Taste nach dem Ton wieder los. Durch einen kurzen Druck auf eine Speichertaste können Sie den zuvor gespeicherten Service aufrufen. Gespeicherte Services anspielen (P-SCAN) Sie können alle Speicher der gewählten Speicherebene anspielen lassen: Drücken Sie hierzu die Taste MENU länger als eine Sekunde. Das Display zeigt nun P-SCAN und den aktuellen Service an. Der P-SCAN wird fortgeführt bis Sie Ihn durch erneuten Druck auf die Taste beenden. Verfügbare Services anspielen (SCAN) Sie können alle verfügbaren Services anspielen lassen: Drücken Sie hierzu die Quellwahltaste SRC länger als eine Sekunde. Das Autoradio aktualisiert nun zuerst mit einem Scan die Serviceliste und zeigt anschließend SCAN und den aktuellen Service an. Der SCAN wird fortgeführt bis Sie Ihn durch erneuten Druck auf die Taste beenden.,

Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• Speicher/ Speicherebene + Uhrzeit Hinweis: Die Verfügbarkeit der Anzeigefunktionen hängt vom Service ab. Weitere Funktionen/ Optionen: Siehe Kapitel EINSTELLUNGEN.DE

9. Wiedergabe externer Geräte und Datenträger: USB/ microSD

Grundlegende Informationen Verwendbare Datenträger/ Medientypen:

• Datenträger mit Dateisystemen FAT16, FAT32, exFAT

• Dateiformate: MP2, MP3, WMA, FLAC, M4A (AAC), APE, WAV Hinweis: Eine einwandfreie Funktion aller Mediendateien, auch der oben genannten, kann aufgrund der Vielfalt der Software mit welcher solche Dateien erstellt werden können, nicht garantiert werden. Hinweis: Der USB-Anschluss ist geeignet für USB- Speichermedien (sog. USB-Sticks), welche als Massenspeicher (MSD- Mass Storage Device) klassifiziert sind. Der direkte Anschluss von MP3-Playern oder Mobiltelefonen für die Musikwiedergabe ist nicht möglich. USB-Betrieb/ microSD-Betrieb Dieses Autoradio verfügt über zwei USB-Anschlüsse und einen microSD-Leser:

• USB-Anschluss unter der Abdeckklappe an der Autoradiovorderseite (siehe Kapitel BEDIENELEMENTE AUTORADIO)

• USB-Anschluss auf der Rückseite des Autoradios (siehe Kapitel EINBAU)

• microSD-Leser unter der Abdeckklappe an der Autoradiovorderseite (siehe Kapitel BEDIENELEMENTE AUTORADIO) USB-Datenträger anschließen/ USB-Wiedergabe starten Abdeckklappe durch leichten Druck von unten auf die Hervorhebung an der unteren Kante nach oben öffnen. Stecken Sie den USB-Datenträger vorsichtig in die USB- Buchse, wenden Sie keine Gewalt an und verkanten Sie den USB-Datenträger nicht. Das Autoradio schaltet automatisch in den USB-Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Autoradio erkannten Mediendatei. Wenn ein USB-Datenträger bereits zuvor angeschlossen,

wurde, wechseln Sie mit der Taste SRC oder der Taste USB auf die Quelle USB, das Autoradio setzt die Wiedergabe beim letzten Titel fort. microSD-Karte einsetzen/ microSD-Wiedergabe starten Abdeckklappe durch leichten Druck von unten auf die Hervorhebung an der unteren Kante nach oben öffnen. Schieben Sie die microSD-Karte mit den Kontakten nach unten voran in den Kartenleser, bis sie mit einem Klickgeräusch einrastet. Achten Sie darauf, dass Sie die Karte nicht loslassen bevor sie einrastet, andernfalls kann sie herausspringen und verloren gehen. Wenden Sie beim Einsetzen der Karte keine Gewalt an, verkanten Sie die Karte nicht. Das Autoradio schaltet automatisch in den SD-Betrieb um. Die Daten werden eingelesen, die Wiedergabe beginnt mit der ersten, vom Autoradio erkannten Mediendatei. Wenn die microSD-Karte bereits zuvor eingesetzt wurde, wechseln Sie mit der Taste SRC oder der Taste SD auf die Quelle SD, das Autoradio setzt die Wiedergabe beim letzten Titel fort. USB-/ microSD-Wiedergabe Mit der Multifunktionswippe können Sie durch Druck auf << oder >> zum vorherigen bzw. zum nächsten Titel wechseln. Durch langen Druck auf die Tasten << oder >> der Multifunktionswippe können Sie im aktuellen Titel zurück- bzw. vorspulen. Drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ um einen Ordner auf dem Datenträger zurück bzw. vor zu springen. Mit den Stationstasten 1- 4 können Sie die Sonderfunktionen TITELSUCHE (Auswahl/ Suche eines Titels über Multifunktionswippe), PLAY/ PAUSE, WIEDERHOLUNG (TITEL oder VERZEICHNIS) und ZUFALLSWIEDERGABE (ALLE oder VERZEICHNIS) aktivieren/ deaktivieren. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen:

• alle Informationen fortlaufend nacheinander (ALL INFO) Hinweis: Die Verfügbarkeit der Anzeigefunktionen hängt von den verwendeten Dateien ab.DE

Hinweis: Nach einem Titelwechsel wird grundsätzlich zuerst der Dateiname und anschließend die gewählte Information angezeigt. Wenn ein Ordnerwechsel erfolgt, wird zusätzlich auch der Ordnername angezeigt. Anspielfunktion (SCAN) Sie können die Titel das Datenträgers anspielen lassen. Drücken Sie hierzu die Quellwahltaste SRC länger als eine Sekunde, bis auf dem Display die Anzeige SCAN erscheint. Das Display zeigt nun SCAN und den aktuellen Titel an. Der SCAN wird fortgeführt bis Sie Ihn durch erneuten Druck auf die Taste beenden. USB-Datenträger/ microSD-Karte entfernen Wenn nötig: Abdeckklappe durch leichten Druck von unten auf die Hervorhebung an der unteren Kante nach oben öffnen. Ziehen Sie den USB-Datenträger vorsichtig ab bzw. drücken Sie vorsichtig auf die microSD-Karte (z.B. mit dem Fingernagel), bis sie entriegelt wird (ein Klicken ist hörbar). Lassen Sie die Karte nicht ruckartig los, sie könnte sonst herausspringen und verloren gehen. Ziehen Sie die microSD-Karte vorsichtig aus dem Kartenleser heraus. Verwenden Sie hierzu bei Schwierigkeiten ggf. eine Pinzette. Hinweis: Entfernen Sie Datenträger keinesfalls ohne das Autoradio zuvor aus zu schalten, andernfalls kann es zu Schäden des Datenträgers oder der darauf befindlichen Daten kommen. Hinweis: Bei Verwendung von microSD-Karten oder ausreichend kleinen USB-Sticks kann die Abdeckklappe wieder verschlossen werden. Schließen Sie auf keinen Fall die Abdeckklappe, wenn die microSD nicht vollständig eingerastet ist oder ein USB-Stick zu groß ist. Beachten Sie bei der Verwendung von kleinen USB-Sticks oder microSD-Karten, dass diese je nach Form u.U. schwierig zu greifen sind um sie wieder zu entfernen- wenden Sie in diesem Fall keinesfalls Gewalt an, verwenden Sie keine spitzen/ scharfkantigen Gegenstände, welche das Autoradio beschädigen können!,

10. Wiedergabe externer Geräte und Datenträger: iPod/ iPhone

Apple iPod-/ iPhone-Betrieb Dieses Autoradio verfügt über zwei Apple iPod-/ iPhone- kompatible USB-Anschlüsse:

• USB-Anschluss unter der Abdeckklappe an der Autoradiovorderseite (siehe Kapitel BEDIENELEMENTE AUTORADIO)

• USB-Anschluss auf der Rückseite des Autoradios (siehe Kapitel EINBAU) Apple iPod/ iPhone anschließen/ Wiedergabe starten Stecken Sie das Apple iPod-/ iPhone-Anschlusskabel vorsichtig in die USB-Buchse, wenden Sie keine Gewalt an und verkanten Sie den Stecker nicht. Das Autoradio schaltet automatisch in den Apple iPod-/ iPhone-Betrieb um. Die Wiedergabe beginnt mit der zuletzt auf dem iPod/ iPhone gespielten Datei bzw. mit der Wiedergabe der Medien aus der zuletzt verwendeten App. Wenn der Apple iPod/ iPhone bereits angeschlossen ist, wechseln Sie zum Starten der Wiedergabe mit der Taste SRC oder der Taste USB auf die Quelle IPOD. Apple iPod-/ iPhone-Wiedergabe Mit der Multifunktionswippe können Sie durch Druck auf << oder >> zum vorherigen bzw. zum nächsten Titel wechseln. Durch langen Druck auf die Tasten << oder >> der Multifunktionswippe können Sie im aktuellen Titel zurück- bzw. vorspulen. Drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ um einen Ordner zurück bzw. vor zu springen. Mit den Stationstasten 1- 4 können Sie die Sonderfunktionen TITELSUCHE (Auswahl/ Suche über die Multifunktionswippe), PLAY/ PAUSE, WIEDERHOLUNG (TITEL oder VERZEICHNIS) und ZUFALLSWIEDERGABE (ALLE oder VERZEICHNIS) aktivieren/ deaktivieren. Änderung der Anzeige Mit der Taste DIS können Sie den Inhalt der Anzeige umschalten zwischen verschiedenen Informationen. Hinweis: Abhängig vom verwendeten Apple-Gerät und den darauf vorhandenen Anwendungen zur Medienwiedergabe kann sich die Funktionalität und dieDE

Steuerung mit dem Autoradio verändern, auch können u.U. nicht alle beschriebenen Funktionen zur Verfügung stehen. Apple iPod/ iPhone entfernen Entfernen Sie den Datenträger keinesfalls ohne das Autoradio zuvor aus zu schalten, andernfalls kann es zu Schäden des Gerätes oder der darauf befindlichen Daten kommen.

11. Wiedergabe externer Geräte und Datenträger: AUX

AUX-Betrieb Dieses Autoradio verfügt über einen AUX-Anschluss:

• AUX-Anschluss unter der Abdeckklappe an der Autoradiovorderseite (siehe BEDIENELEMENTE AUTORADIO). Abdeckklappe durch leichten Druck von unten auf die Hervorhebung an der unteren Kante nach oben öffnen. Schließen Sie das gewünschte Gerät wie z.B. einen externen CD-, MP3- oder Kassettenplayer mit entsprechenden Adaptern aus dem Zubehörhandel an. Das Autoradio schaltet beim Einstecken des Steckers automatisch auf die Quelle AUX um. Wenn Sie die Quelle wechseln oder später erneut anwählen möchten, verwenden Sie hierzu die Taste SRC. Passen Sie die Lautstärke ggf. am externen Gerät an, wenn der verwendete Ausgang am externen Gerät regelbar ist. Hinweis: Der AUX-Anschluss wird beim Einstecken eines Steckers automatisch aktiviert. Wenn der AUX-Anschluss unbelegt ist, steht die Quelle AUX über die Taste SRC nicht zur Verfügung. Hinweis: Verwenden Sie nur unbeschädigte Stecker und Kabel um eine Beschädigung des Autoradios zu vermeiden.,

12. Bluetooth®- Verbindung einrichten

Bluetooth® Die Bluetooth®-Funktion ermöglicht das drahtlose Verbinden von Mobiltelefonen und Medienabspielgeräten mit dem Autoradio. Wenn Sie ein entsprechend kompatibles Gerät mit dem Autoradio koppeln, können Sie die in den nachfolgenden Kapiteln beschriebenen Funktionen nutzen. Bluetooth®-Verbindung herstellen Schalten Sie das Autoradio ein, öffnen Sie auf Ihrem Bluetooth®-Gerät die Bluetooth®-Einstellungen und suchen Sie nach verfügbaren Geräten, verbinden Sie dieses entsprechend der Vorgehensweise welche in der Anleitung Ihres Bluetooth®-Gerätes beschrieben ist. Nach erfolgreicher Verbindung zeigt das Autoradio kurz CONNECTED (VERBUNDEN), gefolgt vom Namen des verbundenen Gerätes und ein kleines Bluetooth®-Symbol im Display leuchtet. Hinweis: Bestätigen Sie etwaige Abfragen auf Ihrem Mobiltelefon zeitnah, andernfalls sind Funktionen ggf. eingeschränkt, nicht verfügbar oder die Kopplung funktioniert nicht. Hinweis: Dieser Vorgang ist nur einmalig nötig, anschließend verbinden sich die Geräte automatisch wieder, wenn Sie in Reichweite sind. Hinweis: Bei Markteinführung wurden umfangreiche Tests der Bluetooth®-Funktion mit verschiedenen Mobiltelefonen und Medienabspielgeräten durchgeführt um die größtmögliche Kompatibilität zu gewährleisten. Funktionen können jedoch je nach verwendetem Gerät u.U. eingeschränkt sein oder überhaupt nicht funktionieren. Bei derartigen Problemen prüfen Sie bitte, ob ein Update für Ihr Gerät oder das Autoradio zur Verfügung steht. Hinweis: Es können bis zu 5 Bluetooth®-Geräte gekoppelt, nicht jedoch gleichzeitig verbunden werden. Sie können ein bzw. zwei Geräte zeitgleich mit dem Gerät verbinden, sofern die Option TWIN CONNECT aktiviert ist. Bevor Sie ein weiteres Bluetooth®-Gerät verbinden, muss die Verbindung eines bereits verbundenen Gerätes getrennt werden.DE

Bluetooth®-Twin Connect Verbindung Wenn Sie die Option TWIN CONNECT aktivieren, können zwei Mobiltelefone zeitgleich verbunden werden. Ja nach Betriebsart bestehen hierdurch verschiedene erweiterte Funktionen. Aktivieren Sie hierzu in den Bluetooth®-Einstellungen die Option TWIN CONNECT. Bluetooth®-Freisprecheinrichtung Twin Connect Verbindung Wahlen Sie in den Bluetooth®-Einstellungen die Option PHONE LIST (TELEFON-LISTE) und wählen dort das als Master zu bestimmende Mobiltelefon mit >> aus, wählen Sie hier die Option ALS MASTER AKTIVIEREN. In der Telefonliste erscheint neben dem Bluetooth®-Namen des Master-Telefons ein Stern-Symbol (*). Dieses Gerät wird nun für den Telefonbuchzugriff und ausgehende Anrufe verwendet, das andere verbundene Gerät wird nur für eingehende Anrufe verwendet. Bluetooth®-Audiostreaming bei aktiver Twin Connect Verbindung Wahlen Sie in den Bluetooth®-Einstellungen die Option STREAMING-LISTE und wählen dort das zu nutzende Mobiltelefon mit >> aus, bestätigen Sie die Option CONNECT (VERBINDEN), bei erfolgreicher Aktivierung des Gerätes für diese Funktion erscheint nach kurzer Zeit CONNECTED (VERBUNDEN) auf dem Display. In der Telefonliste erscheint neben dem Bluetooth®-Namen des verbundenen Streaming-Gerätes ein Plus-Symbol (+). Hinweis: Wenn mit dem Autoradio zwei Mobiltelefone verbunden sind, ist eines davon als „Master“-Telefon auszuwählen. Beim Einschalten der Funktion Twin Connect wird das aktuell verbundene Mobiltelefon automatisch als Master-Telefon definiert. Wenn keines der Mobiltelefone an das Autoradio angeschlossen ist, wird das zuletzt verbundene Mobiltelefon als Master-Telefon definiert. In der Telefonliste erscheint neben dem Bluetooth®-Namen des Master-Telefons ein Stern-Symbol (*). Neben dem für Audiostreaming verbundenem Mobiltelefon erscheint ein Plus-Symbol (+).,

Hinweis: Ihr Mobiltelefon muss mit dem Autoradio verbunden sein, siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTEN Hinweis: Das verbundene Bluetooth®-Gerät muss die Funktionen A2DP und AVRCP unterstützen, damit Sie Musik über das Autoradio wiedergeben und die Wiedergabe steuern können. Bluetooth®-Wiedergabe (Audiostreaming) Wechseln Sie zum Starten der Wiedergabe mit der Taste SRC oder BT auf die Quelle BLUETOOTH®. Mit der Multifunktionswippe können Sie durch Druck auf << oder >> zum vorherigen bzw. zum nächsten Titel wechseln. Mit der Stationstaste 2 können Sie die Sonderfunktion PLAY/ PAUSE aktivieren/ deaktivieren. Hinweis: Wenn die Wiedergabe nicht startet oder eine falsche Anwendung auf dem Mobiltelefon die Wiedergabe startet, müssen Sie auf Ihrem verbundenen Mobiltelefon den entsprechenden Audioplayer starten/ auswählen, mit welchem Sie das Streaming nutzen wollen. Das Autoradio hat keinen Einfluss auf die Auswahl der zu verwendenden Anwendung auf dem Mobiltelefon. Änderung der Anzeige Je nach verwendetem Bluetooth®-Gerät bzw. der darauf verwendeten Anwendung zur Musikwiedergabe können über die Taste DIS verschiedene Titelinformationen auf dem Display angezeigt werden. Hinweis: Es ist nicht möglich von diesem Autoradio über Bluetooth® zu einem anderen Gerät zu streamen (wie z.B. zu Bluetooth®-Lautsprecherboxen u.Ä.), dieses Autoradio unterstützt nur den Empfang eines Musiksignals über Bluetooth®. Hinweis: Wenn die Option TWIN CONNECT aktiviert ist, können Sie zwei Mobiltelefone zeitgleich mit dem Autoradio verbinden. Das für das Audiostreaming zu verwendende Gerät muss in diesem Fall ausgewählt/ bestimmt werden. Siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTENDE

14. Bluetooth®- Wiedergabe von Navigationsdurchsagen

Hinweis: Ihr Mobiltelefon muss mit dem Autoradio verbunden sein, siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTEN Hinweis: Wenn die Option TWIN CONNECT aktiviert ist, können Sie zwei Mobiltelefone zeitgleich mit dem Autoradio verbinden. Das für das Audiostreaming zu verwendende Gerät muss in diesem Fall ausgewählt/ bestimmt werden. Siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTEN Bluetooth®-BT-Navi-Mix Betrieb Navigationsansagen einer auf dem verbundenen Mobiltelefon aktiven Navigationsanwendung können in die aktuelle Audioquelle gemischt werden. Hierzu aktivieren Sie die Option BT NAVI MIX. Den Lautstärkepegel können Sie dann über die Option BT NAVI GAIN (BT NAVI MIX PEGEL) anpassen (siehe Kapitel EINSTELLUNGEN). Weiterhin kann oder muss die Lautstärke auch auf Ihrem Mobiltelefon angepasst werden, beachten Sie hierzu die Anleitung des Telefonherstellers. Hinweis: Wenn die Option BT NAVI MIX aktiv ist, werden alle Audiosignale vom verbundenen Mobiltelefon in die aktuelle Audioquelle gemischt, eine Trennung bzw. Unterscheidung von Navigationsdurchsagen und anderen Audiosignalen vom Mobiltelefon ist nicht möglich.,

15. Bluetooth®- Freisprecheinrichtung

Hinweis: Ihr Mobiltelefon muss mit dem Autoradio verbunden sein, siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTEN. Hinweis: Vor der Verwendung des Telefonbuchs muss dieses über die Funktion DOWNLOAD P-BOOK (T-BUCH LADEN) geladen werden. Eingehender Anruf Ein ankommender Anruf wird durch Klingelton und Anzeige auf dem Display des Autoradios signalisiert. Über die Telefontasten können Sie den Anruf annehmen oder ablehnen. Ausgehender Anruf Ein ausgehender Anruf kann auf mehrere Arten über das Menü BLUETOOTH getätigt werden: PB SEARCH (TB SUCHE): Über die Multifunktionswippe kann der Anfangsbuchstabe und anschließend ein Eintrag aus dem vom Mobiltelefon übertragenen Telefonbuch gewählt werden. PHONEBOOK (TELEFONBUCH) Über die Multifunktionswippe kann ein Eintrag aus dem vom Mobiltelefon übertragenen Telefonbuch gewählt werden. VOICEDIAL (SPRACHWAHL): Über Anwahl dieser Funktion wird der Sprachassistent des Telefons gestartet um eine Funktion wie z.B. das Wählen einer Telefonnummer auszuführen. Hinweis: Zur Funktion und Aktivierung des Sprachassistenten beachten Sie bitte die Bedienungsanleitung Ihres Mobiltelefons. Hinweis: Die Sprachwahl/ Spracherkennung wird vom Sprachassistenten auf dem verbundenen Mobiltelefon ausgeführt/ verarbeitet, nicht vom Autoradio. DIAL NEW NUMBER (NEUE NR. WÄHLEN): Über die Multifunktionswippe kann die zu wählende Nummer eingegeben werden. Die gewünschte Ziffer mit den Tasten ˄ oder ˅ eingeben, mit den Tasten << und >> zwischen den Ziffern wechseln. Über die Taste ANRUF ANNEHMEN/ WÄHLEN-Taste wird die Nummer nach der vollständigen Eingabe angewählt.DE

Das Telefonbuch des verbundenen Telefons verwenden Über die Optionen DOWNLOAD P-BOOK (T-BUCH LADEN) und DELETE P-BOOK (T-BUCH LÖSCHEN) können Sie das Telefonbuch des aktuell verbundenen Telefons auf dem Autoradio verwenden. Hinweis: Das Telefon muss für den Zugriff auf das Telefonbuch verbunden sein. Hinweis: Wenn die Meldung PHONEBOOK FULL (TELEFONBUCH VOLL) erscheint, müssen Sie das Telefonbuch eines nicht mehr benötigten Telefons löschen. Hierzu verbinden Sie das entsprechende Telefon mit dem Autoradio und löschen das Telefonbuch über die Option DELETE P-BOOK (T-BUCH LÖSCHEN) oder löschen Sie das Telefon vollständig aus dem Autoradio über die Option PHONE LIST (TELEFON-LISTE). Hinweis: Die Möglichkeit des Zugriffs auf die Telefonnummern des verbundenen Mobiltelefons ist gerätespezifisch und kann je nach verwendetem Mobiltelefon ggf. nicht unterstützt werden. Bitte achten Sie darauf, dass der Telefonbuchzugriff auf dem Mobiltelefon erlaubt werden muss (Telefonmodellspezifisch). Telefonnummer speichern/ gespeicherte Nummer anrufen Eine manuell eingegebene Nummer (siehe vorheriges Kapitel DIAL NEW NUMBER (NEUE NR WAEHLEN)) kann durch langen Druck auf eine der Speichertasten (1-5) gespeichert werden. Nach dem Speichern der Nummer besteht die Möglichkeit zusätzlich einen Namen einzugeben, anschließend muss die entsprechende Speichertaste nochmals zum Speichern lange gedrückt werden. Wenn das Speichern des Namens nicht abgeschlossen wird, wird lediglich die Nummer gespeichert. Über Druck auf die ANRUF ANNEHMEN/ WÄHLEN-Taste gefolgt von einer Speichertaste (1-5) kann die gespeicherte Nummer aufgerufen werden. Die Anwahl erfolgt anschließend über Druck auf die Taste ANRUF ANNEHMEN/ WÄHLEN. Hinweis: Die gespeicherten Nummern sind mit allen verbundenen Mobiltelefonen verfügbar.,

Zweitfunktion der „Anruf annehmen“-Taste (Softkey) Sie können die ANRUF ANNEHMEN-Taste im Menü entsprechend Ihren Wünschen belegen um die gewünschte Funktion zu starten ohne das Bluetooth®-Menü aufrufen zu müssen. Die gewählte Funktion kann über langen Druck auf die ANRUF ANNEHMEN/ WÄHLEN-Taste gestartet werden. Mögliche Optionen: PB SEARCH (TB SUCHE), PHONEBOOK (TELEFONBUCH), VOICEDIAL (SPRACHWAHL) und DIAL NEW NUMBER (NEUE NR. WÄHLEN). Siehe Kapitel EINSTELLUNGEN und AUSGEHENDER ANRUF. Bluetooth®-Twin Connect Verbindung Sie können zwei Mobiltelefone zeitgleich mit dem Autoradio verbinden. Das als MASTER festgelegte Mobiltelefon wird verwendet für die Telefonbuchfunktion und ausgehende Anrufe. Eingehende Anrufe können von beiden verbundenen Mobiltelefonen angenommen werden. Siehe Kapitel BLUETOOTH® VERBINDUNG EINRICHTEN.

16. Klangeinstellungen

Im Menü AUDIO (KLANG) können Sie die Parameter einstellen, welche den Klang beeinflussen. Detaillierte Einstelloptionen und deren Funktion siehe Kapitel EINSTELLUNGEN. Das Autoradio stellt eine Klangregelung der Höhen und Tiefen für jede Quelle separat und einen 14- Band Equalizer für alle Quellen gemeinsam zur Verfügung, der Equalizer ist zusätzlich getrennt für die vorderen und hinteren Kanäle einstellbar. Mit dem Equalizer können Sie den Klang des Autoradios an die im Fahrzeug verwendeten Lautsprecher nach Ihren Bedürfnissen anpassen and anschließend quellspezifische Anpassungen mit den Einstelloptionen für Höhen und Bässe vornehmen. Die Einstelloption für Höhen, Tiefen, Balance und Fader können über die Tasten TREB, BASS, BAL und FAD direkt aufgerufen werden (siehe Kapitel BEDIENELEMENTE AUTORADIO) oder auch über das Menü (siehe Kapitel EINSTELLUNGEN). Der Equalizer kann über das Menü (siehe Kapitel EINSTELLUNGEN) oder direkt über langen Druck auf dieDE

Taste EQ aufgerufen werden (siehe Kapitel BEDIENELEMENTE AUTORADIO). Alternativ zum Equalizer kann auch ein voreingestelltes Klangbild SOUND PRESET verwendet werden. Diese Funktion kann über das Menü (siehe Kapitel EINSTELLUNGEN) oder direkt über Druck auf die Taste EQ aufgerufen werden (siehe Kapitel BEDIENELEMENTE AUTORADIO). Hinweis: Es ist immer nur möglich eine Klangregeloption zu verwenden (entweder die manuelle Einstellung des Equalizers, ein Klangbild oder Loudness- diese quellübergreifenden Optionen können dann mit der quellspezifischen Anpassung von Bass und Höhen kombiniert werden)

Das Autoradio verfügt über eine interne Uhr, die Uhrzeit können Sie auf dem Display anzeigen lassen, hierzu drücken Sie die Taste DIS wiederholt, bis Sie die gewünschte Information im Display sehen. Die Uhrzeit kann auch angezeigt werden, wenn das Autoradio ausgeschaltet ist, siehe Kapitel EINSTELLUNGEN. Um die Uhrzeit bei ausgeschaltetem Autoradio anzuzeigen, muss die Zündung des Fahrzeugs aktiv sein, wenn die Zündung deaktiviert wurde, schaltet die Anzeige vollständig ab um den Stromverbrauch zu reduzieren. Einstellen der Uhr siehe Kapitel EINSTELLUNGEN.,

18. Lenkradfernbedienung (SWC)

Sie können bei diesem Autoradio die Tasten Ihrer Lenkradfernbedienung (wenn vorhanden) beliebig den vorhandenen Funktionen im SWC-Setup des Autoradios zuordnen. Funktionen anlernen Öffnen Sie in den Einstellungen des Autoradios den Punkt VARIOUS (VERSCHIEDENES) -> SWC. Wählen Sie nun mit der Multifunktionswippe mit den Tasten ˄ oder ˅ die gewünschte Funktion, die Sie programmieren möchten aus und bestätigen Sie diese mit der Taste >>. Das Autoradio wartet nun auf ein Signal der Lenkradfernbedienung und zeigt PRESS BUTTON AT STEERING WHEEL FOR 1SEC (TASTE FUER 1 SEKUNDE DRUECKEN). Drücken Sie nun die gewünschte Taste auf der Lenkradfernbedienung. Bei erfolgreichem Anlernen einer Taste zeigt das Display OK an. Wenn das Autoradio einen Fehler meldet FAIL (FEHLER) oder gar nicht reagiert, wiederholen Sie den Vorgang. Wiederholen Sie dies für alle zu programmierenden Tasten. Hinweis: Wenn das Anlernen auch nach mehreren Versuchen nicht oder nicht korrekt möglich ist, prüfen Sie bitte die Anschlüsse des Autoradios bzw. die Kompatibilität des verwendeten Interface. Wenn immer FAIL (FEHLER) angezeigt wird, liegt der Fehler vermutlich an der Fernbedienung oder dem Interface. Wenn das Autoradio gar nicht reagiert, prüfen Sie bitte, ob die Fernbedienung/ das Interface korrekt bzw. überhaupt angeschlossen ist. Hinweis: Die programmierbare SWC Schnittstelle dieses Autoradios deckt analoge Lenkrad-Vorrüstungen ab. Das Autoradio arbeitet mit analogen Fernbedienungen zusammen, welche die Funktionen durch verschiedene Widerstandswerte (Widerstandsmatrix) am Anschluss auslösen (bis zu zwei Steuerleitungen & 1x GND). Einige Fernbedienungen sind hierzu direkt kompatibel, bei anderen wird ein SWC-Interface benötigt- Lenkradfernbedienungen über CAN können ohne Interface nicht angeschlossen werden. Für weitere Informationen zu geeignetem Zubehör für Ihr KFZ kontaktieren Sie bitte Ihren Fachhändler oder KFZ- Hersteller.DE

19. Einstellungen | Menü

Navigation im Menü und Verändern/ Anpassen von Einstellungen: Wählen Sie die Einstellungen über Druck auf die Menü-Taste aus (siehe Kapitel BEDIENELEMENTE AUTORADIO). Zum Navigieren in den Einstellungen oder zum Verändern einer Einstellung verwenden Sie die Multifunktionswippe: Drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ um durch die Einstellungen zu navigieren. Wenn Sie eine Option anwählen oder eine Einstellung verändern wollen, wählen Sie diese durch Druck auf die Taste >> auf der Multifunktionswippe aus. Die Einstellung blinkt nun. Drücken Sie auf der Multifunktionswippe die Tasten ˄ oder ˅ um die gewählte Option zu verändern. Verlassen Sie die Option anschließend durch Druck auf die Taste << auf der Multifunktionswippe. Die Anwahl von <<< auf dem Display bringt Sie eine Ebene höher, wenn Sie <<< in der obersten Ebene anwählen, verlassen Sie die Einstellungen. Ebenfalls können Sie die Einstellungen durch nochmaliges Drücken auf die Menü- Taste verlassen. Nachfolgende Einstellungen können vorgenommen bzw. an Ihre Wünsche angepasst werden, die Einstellungen sind nach verschiedenen Kategorien gegliedert und auf den nachfolgenden Seiten beschrieben: TUNER (RADIO) AUDIO (KLANG) DISPLAY (ANZEIGE) VOLUME (LAUTSTÄRKE) CLOCK (UHR) VARIOUS (DIVERSES) BLUETOOTH,

TUNER (RADIO) In diesem Untermenü können Sie Einstellungen für den Radioempfänger vornehmen. TRAF: Verkehrsfunk-Priorisierung ein-/ ausschalten. Diese Funktion kann auch direkt über die Taste TA ein- und ausgeschaltet werden, siehe Kapitel BEDIENELEMENTE AUTORADIO. Wenn aktiviert, schaltet das Autoradio bei einer Verkehrsmeldung auf den zuletzt gehörten Radiosender und anschließend wieder auf die zuvor aktive Quelle zurück. Auf dem Display leuchtet ein kleines Symbol mit drei Fahrzeugen auf, wenn die Funktion aktiv ist. Während einer Verkehrsmeldung wird TRAFFIC (VERKEHR) auf dem Display angezeigt. Hinweis: Die Funktion muss von Radiosender unterstützt werden. Hinweis: Ein Ändern der Lautstärke während einer Verkehrsfunkmeldung übernimmt diese für zukünftige Verkehrsfunkmeldungen. Initiale Einstellung der Lautstärke siehe Menü-Option VOLUME (LAUTSTAERKE). Hinweis: Wenn der Empfang des Radiosenders verloren geht, sucht das Autoradio automatisch einen neuen Sender mit Verkehrsfunk. Weiterhin schränkt die Aktivierung dieser Funktion den UKW- Sendersuchlauf auf Sender ein, welche die Funktion unterstützen. Hinweis: Eine laufende Verkehrsmeldung kann durch Druck auf die Taste SRC unterbrochen werden. REG: Bei Aktivierung dieser Funktion werden nur Sender mit dem gleichen Regionalprogramm gewählt, wenn ein automatischer Senderwechsel aufgrund von schlechtem Empfang nötig ist. Hinweis: RDS AF muss auf ON (EIN) eingestellt sein, die Funktion muss vom Radiosender unterstützt werden. PTY: Bei Aktivierung dieser Funktion steht durch Druck auf die Tasten FR/ FF die PTY- Funktion zur Verfügung um nach einer bestimmten Senderart/ Musikrichtung zu suchen. PTY TYPES (PTY LISTE): Nur aktiv, wenn PTY auf ON (EIN). Auswahl der Senderart/ Musikrichtung für die PTY- Funktion. PTY LANG (PTY SPRACHE): Nur aktiv, wenn PTY auf ON (EIN). PTY-Sprache einstellen.DE

Hinweis: Dies beeinflusst nur die Anzeige der PTY Typen, nicht die Auswahl der Sender oder andere Einstellungen. FM SENS HI/ LO (FM EMPF +/-): Suchlaufempfindlichkeit UKW einstellen, HI (+) findet auch schwache Sender, LO (-) findet nur starke Ortssender. Diese Funktion kann auch direkt über die Taste lo ein- und ausgeschaltet werden, siehe Kapitel BEDIENELEMENTE AUTORADIO. FM HICUT OFF, 1, 2, 3 (FM HICUT AUS, 1, 2, 3): Akustische Verbesserung schlechter/ verrauschter UKW-Sender, wenn Sender rauschen/ stören, kann mit Aktivierung dieser Funktion der Höhenbereich je nach Empfangsstärke automatisch abgesenkt werden. RDS AF: Bei Aktivierung dieser Funktion wechselt das Autoradio immer auf die beste Sendefrequenz (Alternativfrequenz). Diese Funktion kann auch direkt über die Taste AF ein- und ausgeschaltet werden, siehe Kapitel BEDIENELEMENTE AUTORADIO. Hinweis: Die Funktion muss vom Radiosender unterstützt werden. Hinweis: Wenn die Anzeige AF im Display blinkt, empfängt das Autoradio keine AF- Daten aufgrund zu schlechten Signals. FM PRESETS (FM SPEICHEREBENEN): Aktivieren/ Deaktivieren der Speicherebenen bzw. Quellen FM2, FMT. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. DAB PRESETS (DAB SPEICHEREBENEN): Aktivieren/ Deaktivieren der Speicherebenen DAB2, DAB3. Die entsprechende Speicherebene ist über die Taste SRC nicht mehr anwählbar, wenn sie deaktiviert ist. DAB MODE: Legt die Grundeinstellung der Multifunktionswippe im DAB-Betrieb fest. Optionen: SERVICE (Grundeinstellung) oder BROWSE. Siehe Kapitel RADIOBETRIEB DIGITALRADIO. DAB SERVICE SCAN (DAB SERVICE SUCHE): Aktualisieren der Senderliste auf DAB, dies scannt das komplette DAB-Band und löscht nicht empfangbare Ensembles/ Services aus der Liste. Die Speicherplätze werden hierdurch nicht beeinflusst.,

SERVICE LINK: Aktivierung der Funktion DAB/ FM/ ALL, das Autoradio wechselt nach Möglichkeit auf einen anderen DAB-Kanal (bei Auswahl DAB) oder zusätzlich auch auf UKW-Frequenzen (bei Auswahl FM oder ALL) um den Sender bei schlechtem DAB- Empfang weiter spielen zu können. SERVICE NAME: Umschaltung der Anzeige des DAB SERVICE / DAB ENSEMBLE auf 16 bzw. 8-stellig. DAB ANTENNA (DAB ANTENNE): Einschalten der Phantomspeisung für aktive DAB- Antennen. Wenn Sie eine aktive DAB-Antenne haben, schalten Sie die Option 12V auf ON (AN). AREA (REGION): Einstellung der Empfangsregion in der das Autoradio betrieben wird. AUDIO (KLANG) In diesem Untermenü können Sie die den Klang individuell anpassen. Hinweis: Der 14- Band Equalizer beeinflusst alle Quellen zugleich und ist für die vorderen wie hinteren Kanäle getrennt einstellbar. Mit dem Equalizer können Sie den Klang des Autoradios an Ihre Lautsprecher anpassen, anschließend können Sie bei Bedarf für einzelne Audioquellen den Klang mit Hilfe der Einstellung von BASS (TIEFEN) und TREBLE (HOEHEN) separat anpassen. Hinweis: Der Regelbereich der Klangregelung unterliegt gewissen Einschränkungen welche sowohl technisch bedingt sind wie auch extreme Einstellungen und damit ggf. auftretende Verzerrungen und Störungen vermeiden sollen. So kann z.B. der eine Frequenz nicht mit dem Equalizer um 12dB angehoben werden und zusätzlich nochmals um weitere 12dB mit Hilfe der Einstellung von TIEFEN bzw. HÖHEN- dies führt zu einem sehr unnatürlichen Klangbild wie auch möglicherweise zu Verzerrungen und Übersteuern. Hinweis: Es ist immer nur möglich eine Klangregeloption zu verwenden (entweder die manuelle Einstellung des Equalizers, ein Klangbild oder Loudness- diese quellübergreifenden Optionen können dann mit der quellspezifischen Einstellung von BASS (TIEFEN) und TREBLE (HOEHEN) kombiniert werden). BASS (TIEFEN): Verstärkung oder Absenkung der tiefen Frequenzen. Hinweis: Diese Einstellung ist individuell für jede Audioquelle einstellbar. TREBLE (HOEHEN): Verstärkung oder Absenkung der hohen Frequenzen.DE

Hinweis: Diese Einstellung ist individuell für jede Audioquelle einstellbar. BAL: Balance links/ rechts des Audiosignals anpassen. FADER: Audiosignal vordere/ hintere Lautsprecher anpassen. EQUALIZER: Aktivieren der Option SOUND PRESET oder der EQUALIZER- Funktion. SOUND PRESET: Vorgegebene Klangbilder POP, ROCK, KLASSIK einschalten. Diese Funktion kann auch direkt über die Taste EQ aufgerufen werden, siehe Kapitel BEDIENELEMENTE AUTORADIO. Hinweis: Wenn ein Klangbild aktiviert wird, hat die manuelle Einstellung des EQUALIZERS keine Funktion und ist deaktiviert. EQUALIZER: Aktivieren und Anpassen des 14- Band Equalizers. Diese Funktion kann auch direkt über langen Druck auf die Taste EQ aufgerufen werden, siehe Kapitel BEDIENELEMENTE AUTORADIO. Aktivieren Sie den Equalizer mit der Option ON (AN), die folgenden Frequenzen können nun in einem Bereich von -12 bis +12dB jeweils für die FRONT (VORNE) und REAR (HINTEN) angepasst werden: 32Hz, 50Hz, 90Hz, 125Hz, 150Hz, 250Hz, 550Hz, 1kHz, 2kHz, 4kHz, 8kHz, 10kHz, 12kHz und 16kHz. Zusätzlich kann die Filtergüte/ Steilheit der Filter unter dem Punkt Q-FACTOR zwischen 1,00, 1,41 und 2,00 angepasst werden (eine kleinere Zahl bedeutet einen bessere Filtergüte/ höhere Steilheit). Hinweis: Wenn der Equalizer aktiviert wird, hat die Einstellung der SOUND PRESET keine Funktion und ist deaktiviert. HPF (High Pass Filter) Es können getrennt für die vorderen FRONT (VORNE) und/ oder hinteren REAR (HINTEN) Lautsprecherkanäle die Trennfrequenz (50, 63, 80, 100, 125, 160 oder 200 Hz) und Filtersteilheit (6 oder 12 dB) eingestellt werden um tiefe Frequenzen zu entfernen, z.B. wenn ein zusätzlicher Subwoofer am Subwoofer- Ausgang oder den anderen Kanälen genutzt wird oder auch wenn die angeschlossenen Lautsprecher das tiefere Frequenzspektrum nicht ausreichend wiedergeben können. LPF (Low Pass Filter) Es können getrennt für vorderen FRONT (VORNE) und/ oder hinteren REAR (HINTEN),

Lautsprecherkanäle die Trennfrequenz (50, 63, 80, 100, 125, 160 oder 200 Hz) und Filtersteilheit (6 oder 12 dB) eingestellt werden um hohe Frequenzen zu entfernen, z.B. wenn an den entsprechenden Ausgängen nur ein Subwoofer angeschlossen ist (entweder an den entsprechenden Vorverstärker- oder auch Lautsprecherausgängen). LOUD: Loudness ein-/ ausschalten (Bassanhebung). SUB-OUT: Ausgangspegel (GAIN), Trennfrequenz (FREQ) und Filtersteilheit (SLOPE) des Subwoofer-Ausgangs anpassen. AMP Verzögerung der Aktivierung des Schaltausgangs im Bereich von 0- 2,5 Sekunden um ggf. Störungen beim Einschalten externer Verstärker zu vermeiden. DISPLAY (ANZEIGE): In diesem Untermenü können Sie Einstellungen der Anzeige vornehmen. DIM MAN/ AUTO: Displayhelligkeit manuell / automatisch umstellen. AUTO: Über den Eingang ILLUMINATION (siehe Kapitel EINBAU/ ANSCHLÜSSE wird die Displayhelligkeit zwischen den voreingestellten Werten von DAY (TAG) und NIGHT (NACHT) automatisch entsprechend der Fahrzeugbeleuchtung umgeschaltet. MAN (Manuell): 2 Sek. Druck auf die Taste DIS schaltet zwischen den voreingestellten Werten von DAY (TAG) und NIGHT (NACHT) um. DAY (TAG): Festlegen der Displayhelligkeit für tagsüber. NIGHT (NACHT): Festlegen der Displayhelligkeit für nachts. SCROLL: Displayinhalt durchlaufen lassen, wenn länger als darstellbar. Optionen: Neue Informationen einmalig durchlaufen lassen (1X) oder dauerhaft durchlaufen lassen ON (AN). MODE: Einstelloption für das Display, in der zweiten Zeile kann entweder permanent die Uhrzeit angezeigt werden CLOCK (UHR) oder auch die gewählte Quelle SOURCE (QUELLE).DE

STBY-LED: Optionen für die rote, mit STBY gekennzeichnete LED an der Front des Autoradios. FLASH: Wenn Autoradio aus ist, blinkt die LED ca. alle 15 Sekunden auf, wenn diese Option aktiviert ist. TIMER: Wenn die Stundenlogik aktiv ist (Zündplus ist ausgeschaltet, Autoradio spielt für eine Stunde und schaltet dann automatisch ab), leuchtet die LED bei Aktivierung dieser Option. LANGUAGE (SPRACHE): Menüsprache auswählen. Mögliche Sprachen: DEUTSCH, ENGLISH. COLOR (FARBE): Einstelloptionen R (Rot) G (Grün) B (Blau): Mischen Sie durch Veränderung der Helligkeitswerte der einzelnen Farben Ihre Wunschfarbe (16x 16x 16 Farben möglich, jede Farbe kann in ihrer Intensität in 16 Stufen verändert werden). VOLUME (LAUTSTAERKE) In diesem Untermenü können Sie Einstellungen der Autoradiolautstärke vornehmen. ON VOLUME (AN LAUTST): Wählen Sie ob das Autoradio mit der zuletzt verwendeten Lautstärke LAST VOL (LETZTE LAUTSTÄRKE) wieder starten soll oder mit einem voreingestellten Wert AN VOL (ON VOL). Hinweis: Die Einschaltlautstärke ist grundsätzlich auf max. 30 begrenzt. TA VOL: Einstellung der Verkehrsdurchsagen-Lautstärke. Wenn bei einer aktiven Verkehrsdurchsage die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. HF VOL: Einstellung der Freisprechlautstärke. Wenn bei einem Telefonat die Lautstärke verändert wird, so wird diese Einstellung aktualisiert bzw. überschrieben. BEEP: Einstellung des Tastensignaltons bei Druck einer Taste. Hinweis: Das Speichern eines Senders wird immer mit einem Ton bestätigt, auch wenn BEEP auf OFF (AUS) steht.,

CLOCK (UHR): In diesem Untermenü können Sie Einstellungen für die Uhr vornehmen. Siehe auch Kapitel UHR. CLOCK (UHR): Aktivieren/ deaktivieren der Uhrzeitanzeige bei ausgeschaltetem Autoradio. Wenn das Autoradio ausgeschaltet wird und die Zündung an ist, wird die Uhr auf dem Display angezeigt, wenn auf ON (AN) eingestellt. MODUS: Umschaltung 12/ 24-Stunden Anzeige. SET 00:00: Manuelles Einstellen der Uhrzeit: Minuten einstellen durch Druck auf Wippe nach oben, Stunden einstellen durch Druck auf Wippe nach unten. Hinweis: Wenn RDSCLOCK (RDSUHR) aktiviert ist, wird die manuell eingestellte Uhrzeit überschrieben. RDSCLOCK (RDS UHR): Aktivieren der automatischen Uhrzeiteinstellung über das Datensignal des Rundfunks. VARIOUS (DIVERSES) In diesem Menü können Sie verschiedene Einstellungen vornehmen. DEMO: Demofunktion/ Händlermodus ein-/ ausschalten (Wenn für eine bestimmte Zeit keine Taste gedrückt wird, erscheint eine Laufschrift mit den Autoradiofunktionen und die Displayfarbe ändert sich kontinuierlich). SCAN: Zeit der Anspielfunktion anpassen (4/8/12/16/60 Sekunden). SWC: Lenkradfernbedienung anlernen, siehe Kapitel LENKRADFERNBEDIENUNG (SWC). VERSION: Abfrage der Softwareversion des Autoradios. NORMSET: Zurücksetzen des Autoradios auf Werkseinstellungen. Option nach Anwahl bestätigen, Autoradio startet dann neu im Auslieferzustand.DE

BLUETOOTH® In diesem Untermenü können Sie Einstellungen für die Bluetooth®-Funktion vornehmen. Siehe auch Kapitel BLUETOOTH® FREISPRECHEINRICHTUNG. PB SEARCH (TB SUCHE): Suche nach einem Namen im Telefonbuch. PHONEBOOK (TELEFONBUCH): Aufrufen des vom Mobiltelefon übertragenen Telefonbuchs. TWINCONNECT: Aktivierung der Option um zwei Bluetooth®- Geräte gleichzeitig verbinden zu können. PHONE LIST (TELEFON-LISTE): Verfügbare/ dem Autoradio bekannte Telefone mit der Möglichkeit diese zu löschen/ trennen/ den Master zu bestimmen. STREAMING LIST (STREAMING-LISTE): Verfügbare/ dem Autoradio bekannte Mobilgeräte mit A2DP mit der Möglichkeit diese zu löschen/ trennen/ das aktive A2DP- Gerät auszuwählen. SOFTKEY: Konfiguration der Zweitfunktion der „Anruf annehmen“-Taste. Verfügbare Optionen PB SEARCH (TB SUCHE) PHONEBOOK (TELEFONBUCH) VOICEDIAL (SPRACHWAHL) DIAL NEW NUMBER (NEUE NR. WÄHLEN) BT NAVI MIX: Aktivierung der BT NAVI MIX Funktion. BT NAVI MIX GAIN (BT NAVI MIX PEGEL): Option nur verfügbar, wenn BT NAVI MIX aktiviert. Einstellung der Lautstärke des eingemischten Signals vom Telefon. DELETE P-BOOK (T-BUCH LÖSCHEN): Telefonbuch des aktuell verbundenen Telefons im Autoradio löschen. DOWNLOAD P-BOOK (T-BUCH LADEN): Telefonbuch vom aktuell verbundenen Mobiltelefon laden. VOICE DIAL (SPRACHWAHL): Sprachwahl des Telefons ausführen. DIAL NEW (NEUE NR WAEHLEN) Manuelle Eingabe einer zu wählenden Telefonnummer.,

20. Einbau | Ausbau | Anschlüsse

Einbauhinweise Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die gegebenen Informationen zu den Anschlüssen des Autoradios. Das Autoradio darf nur mit geeigneten Adaptern angeschlossen werden, es muss sichergestellt sein, dass alle Leitungen die korrekten Signale bzw. Spannungen führen. Im Fahrzeug befindliche Stecker dürfen nicht direkt an das Autoradio angeschlossen werden. Die Installation des Autoradios darf die Funktion von Airbags und anderen Sicherheitsvorrichtungen oder Bedienelementen nicht behindern oder blockieren. Die Fahrzeugbatterie (Minuspol, Masse) muss vor dem Einbau des Autoradios getrennt werden, andernfalls können Fehler oder auch Schäden an Autoradio oder Fahrzeugelektronik auftreten. Die Sicherheitshinweise des KFZ-Herstellers sind zu beachten (Airbag, Alarmanlage, Bordcomputer, Wegfahrsperre etc.). In Abhängigkeit vom Fahrzeug in welches das Autoradio eingebaut werden soll, werden optionale und spezifische Anschlussadapter und/ oder Einbauzubehör wie Einbaurahmen, Blenden etc. benötigt- diese sind über den Fachhandel verfügbar. Einbaufehler können zur Zerstörung des Autoradios oder der Fahrzeugelektronik führen. Das Gehäuse des Autoradios wird im Betrieb heiß- es ist darauf zu achten, dass keine Kabel am Gehäuse anliegen oder sogar gequetscht werden. Bitte konsultieren Sie Ihren Car-Hifi-Einbauspezialisten wenn Sie Unterstützung beim Einbau des Autoradios benötigen. Zum Ausbau des Autoradios lösen Sie die seitlichen Abdeckungen (siehe Kapitel BEDIENELEMENTE AUTORADIO), diese können von der Seite z.B. mit dem Fingernagel angehoben werden. Stecken die Entriegelungsbügel (Zubehör im Lieferumfang) in die Öffnungen ein, bis sie einrasten. Ziehen Sie nun das Autoradio vorsichtig aus dem Einbauschacht. Achten Sie darauf, dass keine Kabel beschädigt werden.DE,

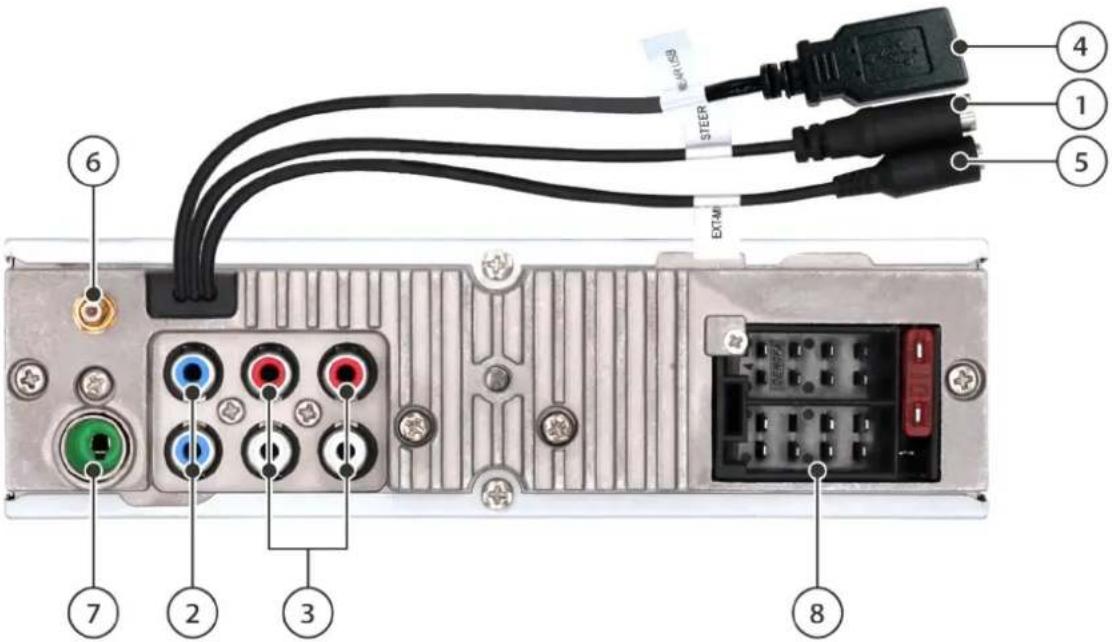

Anschlüsse und Begriffsdefinitionen der Anschlüsse ① SWC: Anschluss für Lenkradfernbedienung, ggf. externe Adapter/ Interface nötig, siehe Kapitel LENKRADFERNBEDIENUNG (SWC) ② SUB/ SW: Subwoofer-Ausgang für den Anschluss eines aktiven Subwoofers ③ PREAMP-OUT (RF, LF, RR, LR): Vorverstärkerausgänge für den Anschluss eines externen Verstärkers ④ USB: Hinterer USB-Anschluss (REAR USB) ⑤ EXT-MIC: Anschluss für ext. Mikrofon, Umschaltung erfolgt automatisch bei Anschluss eines Mikrofons ⑥ DAB-Antenne: SMB-Anschluss mit 12 Volt Phantomspeisung (max. 150mA, im Menü schaltbar, siehe Kapitel EINSTELLUNGEN) ⑦ FM-/ AM-Antenne: DIN-Anschluss ⑧ Anschlussblock mit Kammer A (Stromversorgung), Kammer B (Lautsprecher) und Autoradiosicherung (KFZ- Flachsicherung, 10A, rot) MUTE/ STUMM: Stummschaltung des Autoradios über Massekontakt BATT (Kl.30): Batterie ANTENNA/ SCHALTAUSGANG (REMOTE): Geschaltete Spannungsversorgung für aktive Antennen oder Steuerspannung für externe Endstufen/ Subwoofer (12V, max. 150mA) DIMMER/ BELEUCHTUNG (Kl.58): Fahrzeugbeleuchtungseingang, benötigt für die automatische Umschaltung der Helligkeit von Tasten/ Display. Eingang benötigt 0V/ 12V. PWM-Signale können Displayflackern verursachen und dürfen nicht verwendet werden. ACC/ ZÜNDPLUS (Kl.15): Geschalteter Zündplus vom Zündschloss GND/ MASSE (Kl.31): Masse Hinweis: Das Autoradio unterstützt keine CD-Wechsler, Interface oder andere mit älteren Blaupunkt- Autoradios kompatible Komponenten. Hinweis: Bitte achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls hat das Autoradio eine erhöhte Stromaufnahme und schaltet nicht vollständig ab, dies kann zur Entladung der Autobatterie führen!DE

21. Nützliche Informationen | Technische Daten

Garantie Die aktuellen Garantiebedingungen können Sie unter www.blaupunkt.com einsehen, wenn hier keine weiteren Informationen angegeben sind, gelten die landesüblichen, gesetzlichen Bestimmungen. Service Sollten Sie einmal einen Reparaturservice in Anspruch nehmen müssen, wenden Sie sich bitte an Ihren Blaupunkt Händler von dem Sie das Produkt erworben haben, weiterhin finden Sie unter www.blaupunkt.com Informationen über Servicepartner in Ihrem Land. Technische Daten Spannungsversorgung Fernbedienung 3V, CR2025 Betriebsspannung 10.5 -14.4 V Stromaufnahme Betrieb < 10 A Abgeschaltet (Kl.15/ ACC aus) < 5 mA Lautsprecherimpedanz > 4 Ohm/ Kanal Schaltausgang Antenne/ Verstärker 12V, max. 150mA DAB- Antenne 12V, max. 150mA USB-Anschluss 5V max. 1A AUX-Anschluss 3,5 mm Stereo Klinke SWC-Anschluss 3,5 mm Stereo Klinke

Hinweis: Bitte achten Sie auf korrekten Anschluss von Zündung und Dauerplus, andernfalls hat das Autoradio eine erhöhte Stromaufnahme und schaltet nicht vollständig ab, dies kann zur Entladung der Autobatterie führen!,

Nachfolgend finden Sie einige Fehlerbilder und deren mögliche Lösung. Wenn Sie weiterhin Probleme mit dem Autoradio haben, kontaktieren Sie Ihren Fachhändler oder den Blaupunkt Service. Bitte lassen Sie die Installation bei Problemen von einem Fachmann prüfen bzw. durchführen. Ein Großteil der möglicherweise auftretenden Probleme lässt sich auf Anschluss- und Bedienfehler zurückführen.

• Nach Einbau leuchten Kontrollleuchten für den Airbag im Armaturenbrett/ der Tacho funktioniert nicht mehr etc.: Das Autoradio wurde offensichtlich falsch angeschlossen. Trennen Sie umgehend die Fahrzeugbatterie und entfernen Sie das Autoradio. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Autoradio zeigt beim Einschalten 1 HOUR (1 STUNDE) an und schaltet nach einer Stunde ab: Der Zündplus ist nicht angeschlossen oder nicht aktiviert. Bitte prüfen Sie die Anschlüsse.

• Bei höheren Lautstärken flackert das Display/ das Autoradio oder der Ton schalten ab: Bitte prüfen Sie den Kabelquerschnitt der Spannungsversorgung. Unterschreiten Sie nicht die Impedanz von 4 Ohm/ Kanal Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.

• Die Fernbedienung funktioniert nicht: Bitte prüfen Sie die Batterie auf korrekten Sitz, entfernen Sie die kleine Kunststofffolie, richten Sie die Fernbedienung mit direktem Sichtkontakt auf das Autoradio.

• Autoradio schaltet nicht ein/ Autoradio reagiert nicht auf Zündung/ Autoradio schaltet nach einer bestimmten Zeit immer wieder automatisch aus/ Autoradio lässt sich ohne Zündung nicht einschalten: Zündung/ Dauerplus korrekt angeschlossen? Der Zündplus muss korrekt 0 Volt/ 12 Volt schalten, es darf sich im Zustand „Zündung aus“ keine Restspannung auf dem Zündplus befinden. Bitte prüfen Sie den korrekten Anschluss des Autoradios, auf keinen Fall dürfen die Stecker des KFZ direkt mit dem Autoradio verbunden werden ohne dass die Belegung vorher PIN für PIN geprüft wurde. Lassen Sie den Einbau von einem Fachmann durchführen/ prüfen.DE

• Einstellungen und/ oder Senderspeicher gehen verloren, Uhrzeit funktioniert nicht richtig: Grundsätzlich speichert das Autoradio die Einstellungen permanent, auch ohne Spannungsversorgung. Einige Einstellungen werden jedoch erst nach einem korrekten Herunterfahren permanent gespeichert, daher muss das Autoradio unbedingt korrekt ausgeschaltet werden. Funktionen wie Uhrzeit, letzte Quelle, letzte Abspielposition USB/ CD benötigen eine permanente Spannungsversorgung. Zur einwandfreien Funktion muss das Autoradio korrekt an Dauerplus angeschlossen sein, dieser darf nicht unterbrochen werden. Zudem senden einige Radiosender ggf. ein falsches Zeitsignal per RDS, in diesem Fall sollte die RDS- Funktion für die Uhrzeit im Menü deaktiviert und die Uhr manuell gestellt werden.

• Das Autoradio hat keinen oder nur schlechten Radioempfang: Prüfen Sie die Antenne für den jeweiligen Empfangsbereich. Prüfen Sie, ob Sie ggf. einen Phantomspeiseadapter benötigen. Ist die Antenne korrekt montiert? Viele Antennen benötigen einen Gegenpol (Karosserie). LED-Lampen oder andere elektrische Komponenten können den Radioempfang z.T. empfindlich stören, schließen Sie das Vorhandensein solcher Störungen aus. Stellen Sie bei der ersten Verwendung des Autoradios sicher, dass das Autoradio auf die korrekte Radioregion eingestellt ist (siehe Kapitel EINSTELLUNGEN).

• Im DAB-Betrieb wird plötzlich NO SIGNAL oder NO SERVICE angezeigt: Das aktuelle ENSEMBLE (Programmpaket) hat ein zu schwaches Signal und die Decodierung des Audiosignals ist nicht möglich. Bitte wählen Sie ein anderes ENSEMBLE bzw. prüfen Sie die DAB-Antenne.

• Das Autoradio zeigt im Radiobetrieb plötzlich SEEK PI (SUCHE PI)/ SEEK TA (SUCHE TA) an oder wechselt den Sender: Bitte prüfen Sie die Antenne und Einstellungen des Autoradios. Deaktivieren Sie ggf. die Alternativfrequenzfunktion (siehe Kapitel EINSTELLUNGEN). Wenn die Verkehrsfunkfunktion aktiviert wurde, kann schlechter Empfang dazu führen, dass das Autoradio selbstständig den Sender wechselt, deaktivieren Sie die Verkehrsfunkfunktion oder wählen Sie einen anderen Sender.,

• Das Autoradio zeigt im Radiobetrieb den Sendernamen nicht korrekt an: Bitte stellen Sie die Anzeige mit der Taste DIS wie gewünscht ein. Prüfen Sie den Empfang (Antenne prüfen). Bitte beachten Sie: Einige Sender senden anstelle des Sendernamens ztw. zusätzliche Informationen anstelle des RDS-Sendernamens, hierauf hat das Autoradio keinen Einfluss.

• USB, CD, SD oder andere Datenträger keine Funktion: Bitte prüfen Sie die Funktion mit einem anderen Datenträger, formatieren Sie den Datenträger neu, spielen Sie andere Dateien auf.

• Bluetooth® Probleme (Telefonbuch wird nicht angezeigt, Mobiltelefon verbindet sich nicht, Anrufer nicht hörbar): Bitte prüfen ob Softwareaktualisierungen für Mobiltelefon und/ oder Autoradio zur Verfügung stehen. Bitte das Autoradio im Mobiltelefon aus der Liste löschen, anschließend die Verbindung neu herstellen. Alle Berechtigungsanfragen auf dem Mobiltelefon mit JA bestätigen bzw. diese für das verbundene Autoradio manuell prüfen. Verwenden Sie testweise ein anderes Mobiltelefon.

• Der Anrufer hört mich nicht: Bitte prüfen Sie den Anschluss des externen Mikrofons. Prüfen Sie die Einstellung des Mikrofons in den Bluetooth®- Einstellungen (wenn vorhanden). Verwenden Sie testweise ein anderes Mobiltelefon.

• Der SUB-OUT bzw. dessen Einstelloptionen im Autoradio haben keine Funktion: Bitte prüfen Sie den korrekten Anschluss des Subwoofers am SUB-Out Ausgang des Autoradios, andernfalls haben die Optionen in den Klangeinstellungen keinen Einfluss.

• Fehler/ Problem hier nicht aufgeführt. Eine Funktion des Autoradios arbeitet nicht wie erwartet/ Autoradio verhält sich nicht wie erwartet: Bitte setzen Sie das Autoradio auf Werkseinstellungen zurück über MENU -> VARIOUS -> NORMSET. Bitte prüfen Sie Aktualität der Software, aktuelle Softwareupdates finden Sie auf unserer Homepage oder können diese über unsere Service anfragen. Bitte beachten Sie: Eine genaue Fehlerbeschreibung und die Angabe der aktuellen Software auf dem Autoradio ist unabdinglich, wenn Sie Kontakt mit dem Service aufnehmen.EN
