BEDIENUNGSANLEITUNG Astro NEBULA

Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3-5, 80807 Munich, Germany

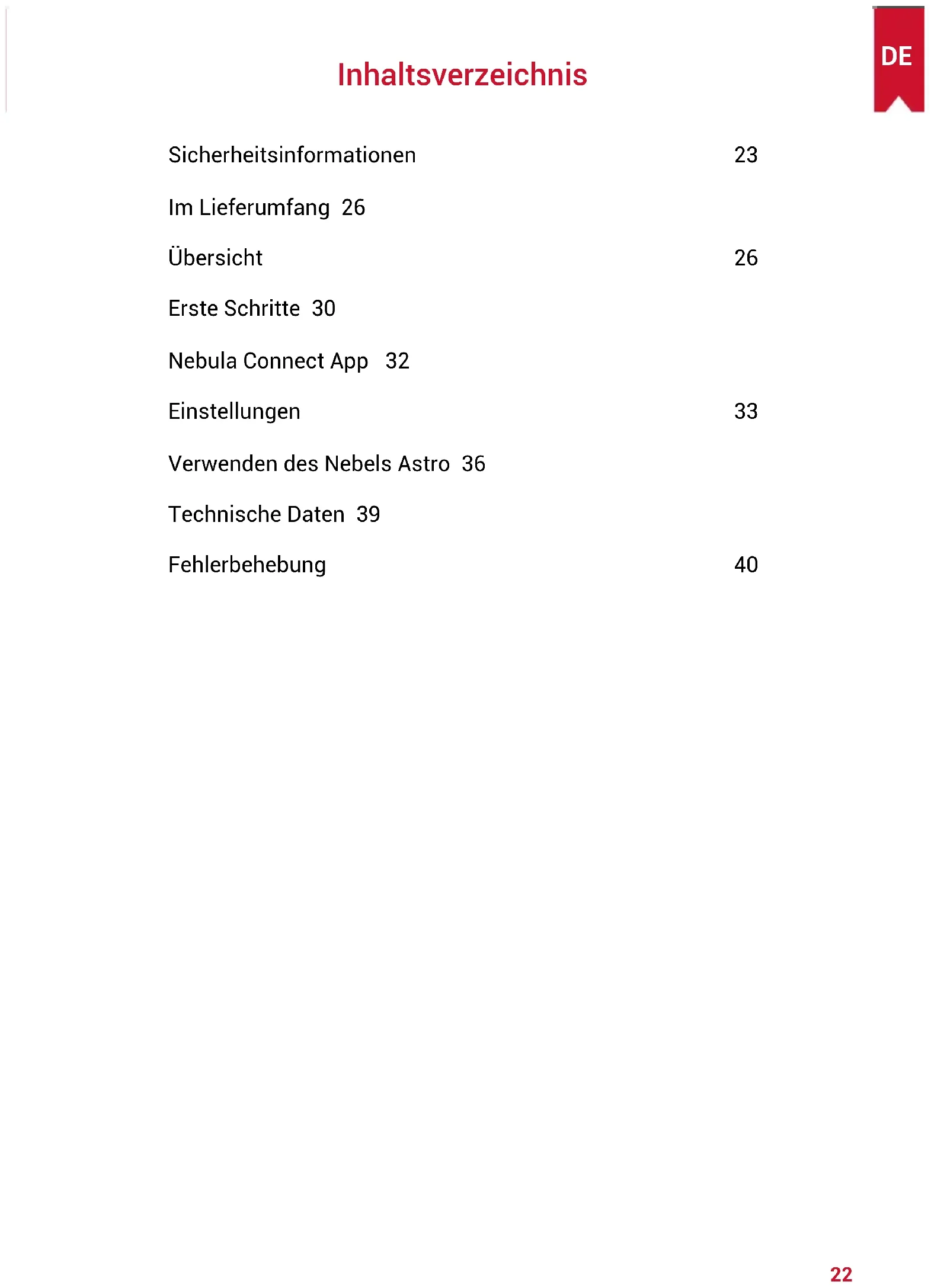

Sicherheitsinformationen 23

Im Lieferumfang 26

Übersicht 26

Erste Schritte 30

Verwenden des Nebels Astro 36

Technische Daten 39

Fehlerbehebung 40

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Gerät verwenden. Nehmen Sie keine Änderungen oder Einstellungen vor, die nicht in diesem Handbuch beschrieben sind. Wenn Personenschäden, Datenverluste oder Schäden auf eine Missachtung der Anweisungen zurückzuführen sind, greift die Garantie nicht.

Einrichtung

• Verringern Sie das Brand- und/oder Stromschlagrisiko, indem Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Mit Wasser gefüllte Gegenstände wie Vasen dürfen nicht auf dem Gerät abgestellt werden.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Tischdecken oder Teppiche, weil dies eine Brandgefahr darstellen könnte.
• Platzieren Sie das Gerät nicht in übermäßig staubigen oder schmutzigen Umgebungen und nicht in der Nähe anderer Geräte, die ein starkes Magnetfeld erzeugen.
• Zum Schutz vor Überhitzung dürfen die Belüftungsöffnungen nicht abgedeckt oder verstopft werden.
• Verwenden Sie dieses Gerät keinesfalls auf beengtem Raum. Lassen Sie zur Belüftung stets einen angemessenen Freiraum um das Gerät herum.
• Vermeiden Sie es, das Gerät direkter Sonneneinstrahlung, Hitze, extremen Temperaturschwankungen und Feuchtigkeit übermäßig auszusetzen. Extreme Temperaturen meiden. Die geeignete Betriebs- und Lagerungstemperatur für dieses Gerät und das Zubehör liegt zwischen 5 °C und 35 °C.
• Bei längerem Betrieb wird die Oberfläche des Geräts heiß. Fahren Sie es in diesem Fall umgehend herunter und trennen Sie das Ladegerät. Wenn das Gerät abgekühlt ist, können Sie es wieder in Betrieb nehmen.
• Gehen Sie mit dem Gerät immer vorsichtig um. Vermeiden Sie es, das Objektiv zu berühren.
• Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.
• Stellen Sie keine schweren oder scharfkantigen Gegenstände auf dieses Gerät.
• Nehmen Sie das Gerät nicht auseinander, um Stromschläge zu vermeiden.
• Verwenden Sie nur das vom Hersteller zugelassene Zubehör.
• Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschädigt werden könnten.

Stromversorgung

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Schalten Sie das Gerät aus, bevor Sie das Netzteil aus der Steckdose ziehen.
• Schützen Sie das Netzkabel, damit niemand darauf tritt oder es anderweitig

gequetscht wird, insbesondere an Steckern, an Mehrfachsteckdosen und am Austrittspunkt des Kabels am Gerät.

• Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.
• Wenn ein Netzstecker oder ein Gerätekoppler als Trennvorrichtung verwendet wird, bleibt die Trennvorrichtung einsatzbereit.
• Vor dem Herstellen oder Ändern von Verbindungen stellen Sie bitte sicher, dass alle Geräte vom Stromnetz getrennt sind.
• Berühren Sie niemals das Netzkabel oder den Netzanschluss mit feuchten Händen.

Schutz des Gehörs

- Zur Vermeidung von Gehörschäden nicht über längere Zeiträume bei hoher Lautstärke verwenden. Stellen Sie die Lautstärke auf einen sicheren Pegel ein.

Ladevorgang

• Das Ladegerät hat den Typ DST451-150300W-K mit einer Ausgangsspannung/einem Strom am USB-C-Anschluss von 5 V GS/2 A. Das Ladegerät sollte in der Nähe des Produkts installiert werden und leicht zugänglich sein.
• Das Ladegerät darf ausschließlich in Innenbereichen verwendet werden.
• Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur (zwischen 5° C und 25° C) und angemessener Belüftung auf.
• Aufgrund des Gehäusematerials darf dieses Gerät nur an eine USB 2.0-Schnittstelle oder höher angeschlossen werden.

Akku

• Ersetzen Sie den integrierten Akku keinesfalls selbst. Falls ein Austausch erforderlich sein sollte, wenden Sie sich an ein autorisiertes Servicecenter.
• Die Fernbedienung enthält Batterien, die verschluckt werden könnten. Bewahren Sie die Fernbedienung außerhalb der Reichweite von Kindern auf.
• Explosionsgefahr! Halten Sie die Batterien von Hitze, direkter Sonneneinstrahlung und offenen Flammen fern. Werfen Sie Batterien niemals ins Feuer.
• Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wurde.
• Ersetzen Sie die Batterien der Fernbedienung nur durch Batterien des gleichen oder eines gleichwertigen Typs.
• Batterien enthalten Chemikalien und müssen daher ordnungsgemäß entsorgt werden.
• Laden Sie das Gerät regelmäßig. Lagern Sie das Gerät nicht mit einer vollständig entladenen Batterie.

Reinigung

• Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie für die Reinigung keine flüssigen, gasförmigen oder leicht entflammbaren Reinigungsmittel.
• Verwenden Sie keine flüssigen Reinigungsmittel zum Reinigen des Objektivs. Andernfalls könnte die Beschichtung des Objektivs beschädigt werden.
• Wischen Sie die Oberflächen vorsichtig ab. Achten Sie darauf, die Oberfläche nicht zu verkratzen.
• Verwenden Sie spezielles Objektiv-Reinigungspapier.

Reparaturen

• Nehmen Sie keine Reparaturen an diesem Gerät vor. Lassen Sie das Gerät nur durch ein autorisiertes Servicecenter reparieren.
• Unsachgemäße Wartung kann zu Verletzungen und zu Schäden an diesem Gerät führen.
• Lassen Sie Wartungsarbeiten stets von qualifiziertem Servicepersonal ausführen.

Vorsicht

- Dieses Gerät kann potenziell schädliche optische Strahlung abgeben.

- Blicken Sie nicht direkt in den in Betrieb befindlichen Lichtstrahl. Das helle Licht kann Ihren Augen schaden.

Haftungsausschluss

• Achten Sie darauf, Nebula Astro auf einer ebenen, festen Oberfläche aufzustellen, damit die Eye Guard-Funktion präziser aktiviert werden kann.
• Der zur Aktivierung der Eye Guard-Funktion eingestellte Abstandsbereich dient nur zu Referenzzwecken.
• Halten Sie das Objektiv sauber und fettfrei, anderenfalls kann die Empfindlichkeit des Objektivs beeinträchtigt werden.
• Die Eye Guard-Funktion dient nur zum Schutz für den Fall, dass Kinder den Projektor versehentlich auf sich selbst richten. Drehen Sie den Projektor NICHT absichtlich in Richtung Ihrer Augen.

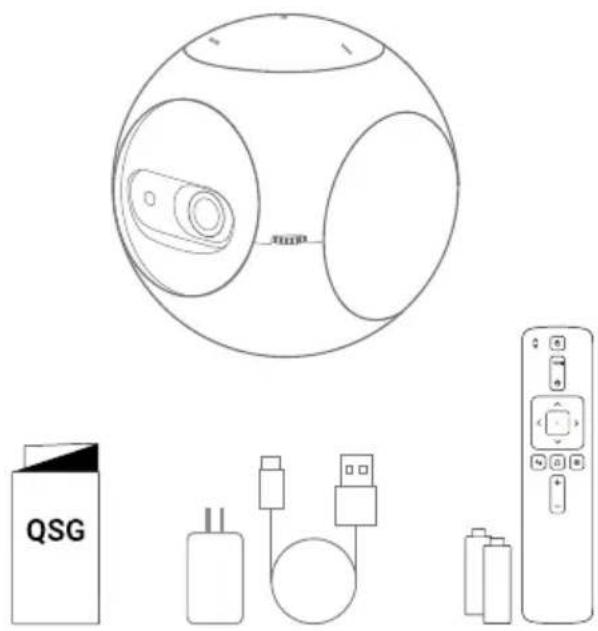

IM LIEFERUMFANG

1 TOF Bewegungssensor
- Der Sensor wird ausgelöst, wenn der Eye Guard aktiviert wird
② Objektiv
③ Lüftungsauslass/-einlass
4 Fokusregler

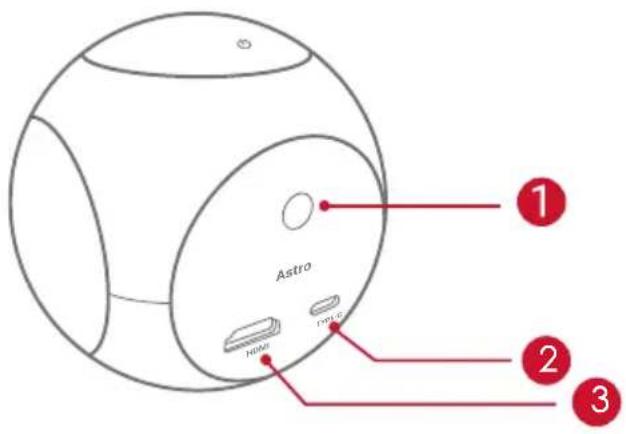

2. Rückseite

Astro 1 2 3

1 Infrarotempfänger
② USB-C-Anschluss

• Verbindung zur Stromversorgung

3 HDMI
- Mit einem Wiedergabegerät mit HDMI-Ausgang verbinden

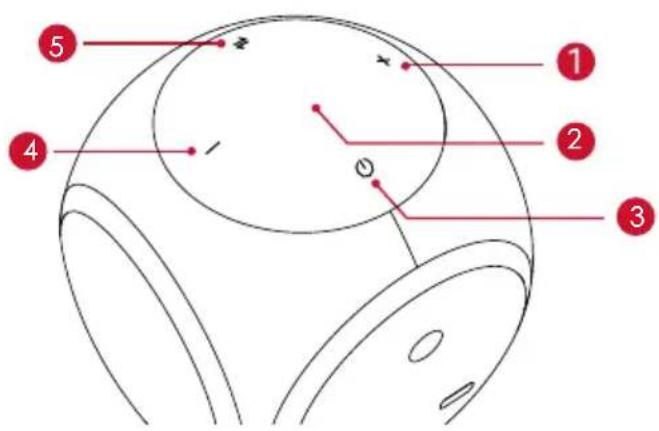

3. Oberseite

1 Lauter
- Tippen, um die Lautstärke zu erhöhen
2 LED-Anzeige
Ein-/Aus-Taste

• Zum Ein-/Ausschalten 2 Sekunden lang gedrückt halten

• Zum Ein-/Ausschalten 2 Sekunden lang gedrückt halten

Leiser
- Drücken, um die Lautstärke zu verringern

Taste

5 • Zum Wechsel zwischen den Modi „Bluetooth-Lautsprecher“ und „Projektor“ drücken

4. Unterseite

1 Ein- / Ausschalten
2 Umschalten auf HDMI-Verbindung
3 Maus-Modus
4 Navigation
5 Bestätigen Sie den ausgewählten Inhalt
6 Home
7 Zurück
8 Weitere Optionen anzeigen
9 Lauter / leiser

6. LED-Anzeige

LED-Status Beschreibung

Langsames Blinken in Orange

Die Eye Guard-Funktion ist aktiviert

Leuchtet rot Aufladen

Leuchtet grün Vollständig aufgeladen

Blinkt rot Niedriger Akkustand (< 20%) / Fehler tritt auf

Leuchtet blau

Eingeschaltet im Projektor- oder Bluetooth-Lautsprecher-Modus

Leuchtet orange Standby im Projektor-Modus

Blinkt blau

Bereit zum Koppeln/Trennen der Bluetooth-Kopplung (Bluetooth-Lautsprecher-Modus)

Erste Schritte

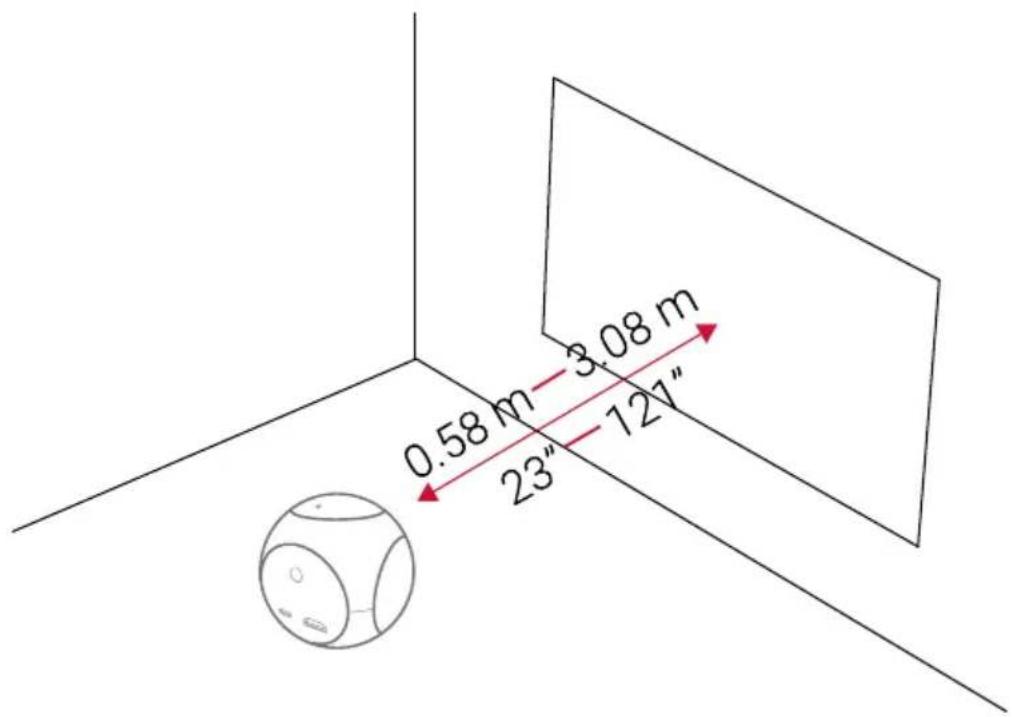

1. Platzierung

Platzieren Sie den Nebula Astro auf einer stabilen, ebenen Oberfläche vor der Projektionsfläche. Die besten Ergebnisse erzielen Sie mit einer weißen und ebenen Projektionsfläche. Der Abstand zwischen dem Nebula Astro und der Projektionsfläche muss mindestens 0,58 m und höchstens 3,08 m betragen. Damit erhalten Sie Projektionsbild von 20 bis 100 Zoll.

0.58 m 23" 3.08 m 127"

• Der Nebula Astro muss nicht in Richtung der Projektionsfläche geneigt werden. Sie können das Projektionsbild bei Bedarf mit der integrierten Keystone-Korrektur (Trapezkorrektur) anpassen.
• Die Größe des Projektionsbilds richtet sich nach dem Abstand zwischen dem Nebula Astro und der Projektionsfläche. Positionieren Sie das Gerät 100 bis 200 cm von der Projektionsfläche entfernt, um ein optimales Ergebnis zu erzielen.

2. Vorbereiten der Fernbedienung

Die Fernbedienung wird mit zwei AAA-Batterien geliefert.

① Herunterschieben, um das Batteriefach zu öffnen.
② Zum Auswechseln der Batterien öffnen Sie die Batteriefachabdeckung, legen Sie die neuen Batterien ein (unter Beachtung der Polarität [+/-] wie angegeben) und schließen Sie die Batteriefachabdeckung wieder.

3. Erste Schritte

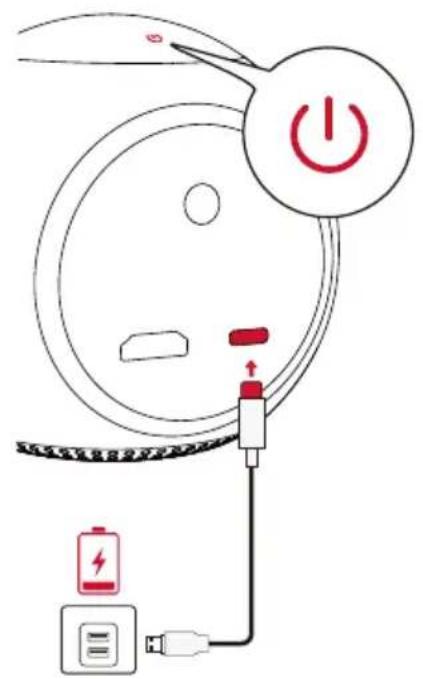

① Für die erste Verwendung muss der integrierte Akku vollständig mithilfe des mitgelieferten Kabels und Adapters aufgeladen werden.

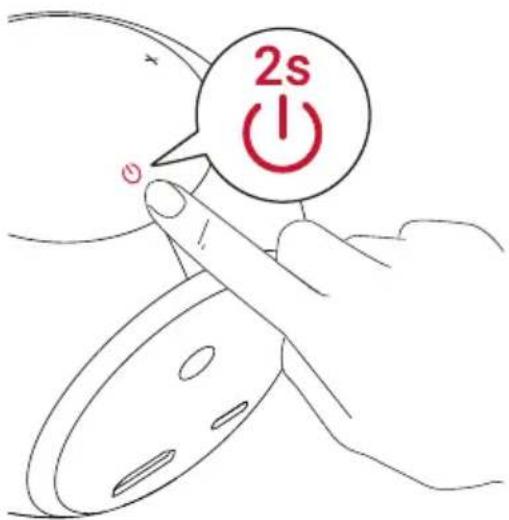

② Halten Sie ⏻ auf dem Projektor 2 Sekunden gedrückt, um ihn einzuschalten.

2s

③ Richten Sie das Gerät auf eine geeignete Projektionsfläche oder Wand aus.

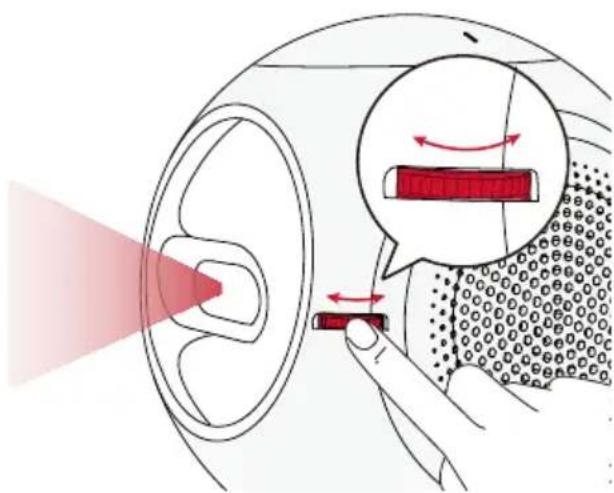

④ Drehen Sie den Fokusregler, um den Fokus einzustellen.

⑤ Befolgen Sie bei der ersten Verwendung die Bildschirmanweisungen, um die grundlegende Einrichtung vorzunehmen.

Verwenden Sie ausschließlich den mitgelieferten Adapter, um ein schnellstmögliches und sicheres Aufladen Ihres Nebula Astro zu gewährleisten.

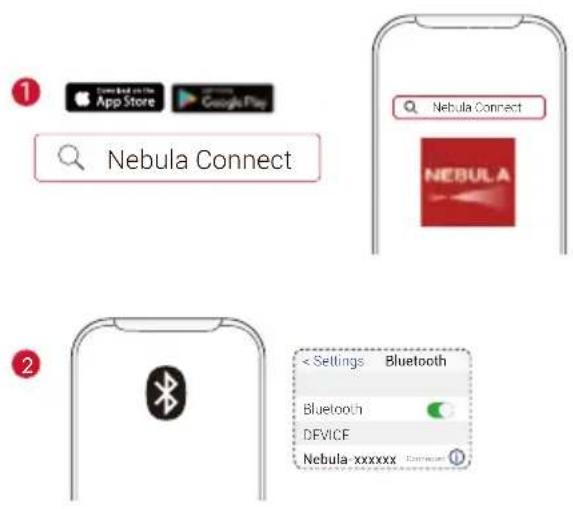

Nebula Connect App

Für die einfache Steuerung des Nebula Astro empfehlen wir, die Nebula Connect-App herunterzuladen. Mit dieser App können Sie Ihre Maus über den Bildschirm Ihres Telefons bedienen.

① Laden Sie die Nebula Connect-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

② Aktivieren Sie Bluetooth auf Ihrem Smartphone.
③ Öffnen Sie die Nebula Connect-App und wählen Sie [Nebula-XXXXXX] als zu verbindendes Gerät aus.
④ Befolgen Sie die Bildschirmanweisungen, um die Einrichtung abzuschließen.

Für ein noch besseres Benutzererlebnis empfehlen wir Ihnen, die Nebula Connect App anstelle der Fernbedienung zu verwenden.

Einstellungen

Nehmen Sie nach dem erstmaligen Einschalten des Nebula Astro die Einrichtung vor. Bestimmen Sie den Abstandsbereich zum Auslösen des Eye Guard und legen Sie Ihren Namen, Geburtstag und Ihr Passwort fest.

1. Netzwerk

Sie können mit diesem Projektor über ein WLAN eine Verbindung zum Internet herstellen.

① Wählen Sie ☐, um auf die Einstellungsseite zuzugreifen. Wählen Sie [Netzwerk] und drücken Sie ☐.
② Befolgen Sie die Bildschirmanweisungen, um die Verbindung herzustellen.

2. Bluetooth

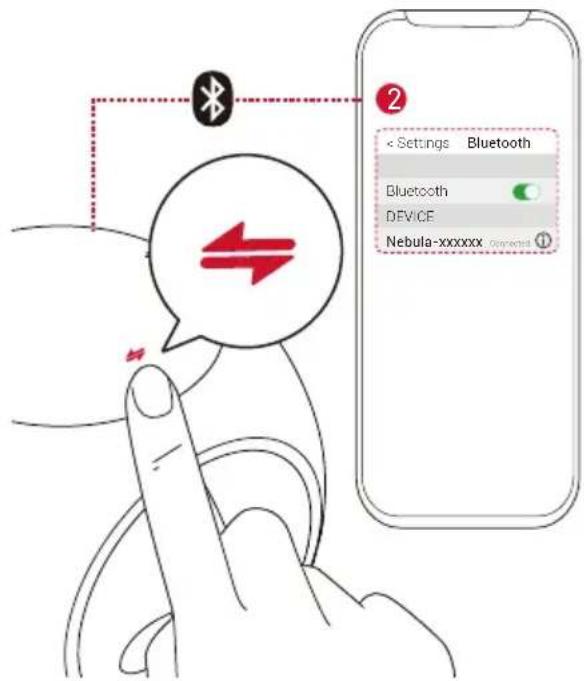

Bluetooth-Lautsprechermodus

Sie können diesen Projektor als eigenständigen Bluetooth-Lautsprecher verwenden.

① Drücken Sie ⇌ um in den Bluetooth-Lautsprecher-Modus zu wechseln.
② Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie [Nebula-XXXXXX] als zu verbindendes Gerät aus.

Sie können einen Bluetooth-Lautsprecher oder einen Kopfhörer mit dem Nebula Astro verbinden, während sich dieser im Modus „Projektor“ befindet.

① Wählen Sie 🔒 im Home-Menü, um auf die Einstellungsseite zuzugreifen. Wählen Sie [Bluetooth] und drücken Sie □. Geben Sie das Passwort ein, falls erforderlich.
② Befolgen Sie die Bildschirmanweisungen, um die Bluetooth-Verbindung herzustellen.

3. Projektor

Wählen Sie im Home-Menü das Einstellungssymbol, um auf die Einstellungsseite zuzugreifen. Wählen Sie [Projektor] und drücken Sie ☐.

[Modus „Bild“] [Autom.] / [Standard] / [Batterie]
[Augen-Schonen-Modus]	[Ein] / [Aus]Aktivieren oder deaktivieren Sie den Augen-Schonen-Modus.
[Eye Guard Tech]	[Aus]: Die Eye Guard-Funktion ist deaktiviert. Sie ist standardmäßig auf „Aus“ eingestellt.[< 20cm] / [< 40cm] / [< 60cm]: Wenn der Projektor auf < 20cm / < 40cm / < 60 cm eingestellt ist, wird Eye Guard Tech aktiviert und Ihr Projektor wird innerhalb eines bestimmten Abstands deaktiviert.
[Autom. Keystone-Korrektur]	Automatische Keystone-Korrektur (Trapezkorrektur) aktivieren/deaktivieren.
[Modus „Projektor“]	[Frontprojektion]: Der Projektor befindet sich vor der Projektionsfläche.[Rückprojektion]: Der Projektor befindet sich hinter der Projektionsfläche.[Invertierte Frontprojektion]: Der Projektor hängt in umgedrehter Position von der Decke. Das Bild wird um 180 Grad gedreht.[Invertierte Rückprojektion]: Der Projektor hängt in umgedrehter Position und hinter der Projektionsfläche von der Decke. Das Bild wird um 180 Grad gedreht und horizontal gespiegelt.

4. Jugendschutz

Wählen Sie ✪ im Home-Menü, um auf die Einstellungsseite zuzugreifen. Wählen Sie [Jugendschutz] und drücken Sie ☐

[Einstellungs-Passwort] [[Ein] / [Aus]
[Passwort ändern]	Wenn das Einstellungs-Passwort auf „Ein“ gesetzt ist, ist „Passwort ändern“ aktiviert. Mit dieser Option können Sie Ihr Passwort ändern und zurücksetzen. Der Mastercode ist standardmäßig nebula+Seriennummer.
[Zeitlimit]	Legen Sie das Zeitlimit oder die Zeitdauer fest, für die Ihr Kind täglich Zugang zum Projektor haben darf.

5. App-Steuerung

Mit der App-Steuerung können Sie die App in der gewünschten Reihenfolge auf dem Home-Bildschirm im Kindermodus ein- und ausblenden oder sortieren.

① Wählen Sie ✉ im Home-Menü, um auf die Einstellungsseite zuzugreifen. Wählen Sie [App-Steuerung] und drücken Sie □.
② Halten Sie ☐ gedrückt, um die ausgewählte App zu verschieben.

6. App-Manager

① Wählen Sie 🔔 im Home-Menü, um auf die Einstellungsseite zuzugreifen. Wählen Sie [App Manager] und drücken Sie □.
② Wählen Sie eine App aus. Sie können nun die aktuelle Version prüfen, die App öffnen oder das Beenden erzwingen, den belegten Speicherplatz überprüfen oder Daten löschen oder die App deinstallieren.

7. Andere

Wählen Sie im Home-Menü ✉ aus, um weitere Einstellungsoptionen zu finden.

[Allgemein]

[Sprache] Wählen Sie eine Sprache für die Bildschirmanzeige aus.

[Tastentöne] Aktivieren/deaktivieren Sie Tastentöne.

[Autom. Abschaltintervall] 5 Min. / 15 Min. / 30 Min.

[Hintergrund] Wählen Sie einen Hintergrund aus.

[Cache leeren] Die im Cache des Projektors gespeicherten Daten löschen.

[Bildschirmspiegelung] Die Bildschirmspiegelung aktivieren.

[Datum und Uhrzeit]

[Datum und Uhrzeit automatisch] Automatische Datums- und Uhrzeitanzeige aktivieren/deaktivieren.

[Zeitzone auswählen] Wählen Sie eine Zeitzone aus.

[24-Stunden-Format verwenden] Sie können die Uhrzeit im 24-Stunden-Format oder im 12-Stunden-Format anzeigen.

[Upgrade]

[Auf Update prüfen] Prüfen Sie, ob Sie die neueste Version verwenden. Befolgen Sie die Bildschirmanweisungen, um ein Upgrade auf die neueste Version der Firmware vorzunehmen.

[Info]

[Zurücksetzen] Alle Daten im integrierten Speicher werden gelöscht.

Verwenden des Nebels Astro

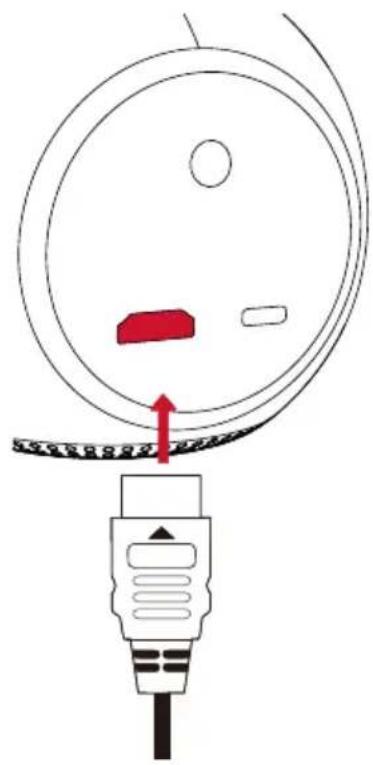

1. Abspielen über HDMI-Wiedergabegeräte

Der Nebula Astro kann an verschiedene HDMI-Wiedergabegeräte angeschlossen werden, z. B. TV-Box oder -Stick, DVD-Player, Set-Top-Box (STB), Spielkonsolen oder andere Geräte.

Abspielen von Inhalten über HDMI-Wiedergabegeräte:

① Verbinden Sie den Nebula Astro über ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit einem HDMI-Wiedergabegerät.
② Drücken Sie auf △, um auf das Home-Menü zuzugreifen, wählen Sie [HDMI] und drücken Sie □.
• Die HDMI-Wiedergabe beginnt automatisch nach der ersten Verbindungsherstellung mit einem HDMI-Wiedergabegerät.

Sobald eine Verbindung mit einem WLAN-Netzwerk besteht, können Sie auf Online-Services zugreifen, Filme, Musik und Bilder genießen und im Internet surfen. Neben den vorinstallierten Apps können Sie auch zusätzliche Apps aus dem Nebula App Store installieren.

① Drücken Sie auf △, um das Home-Menü zu öffnen.
② Wählen Sie einen Internetdienst aus und drücken Sie □.

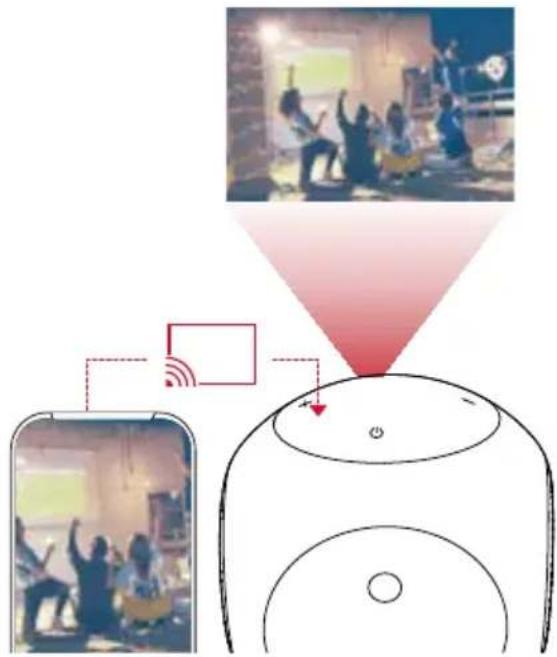

3. Bildschirmspiegelung

Sie können den Bildschirm Ihres Smartphones oder Tablets drahtlos auf die Projektionsfläche übertragen.

Für Android-Benutzer:

Verwenden der Bildschirmspiegelung:

① Drücken Sie auf △, um auf das Home-Menü zuzugreifen, wählen Sie ⚙ > [Allgemein] > [Bildschirmspiegelung] und drücken Sie □.

② Befolgen Sie die Bildschirmanweisungen, um den Vorgang abzuschließen.

- Der Nebula Astro spiegelt anschließend den Bildschirm Ihres Smartphones oder Tablets.

Für iOS-Benutzer:

① Öffnen Sie Control Center.

• Auf iPhone X oder höher oder iPad mit iOS 12 oder höher: Streichen Sie von der oberen rechten Ecke des Bildschirms nach unten.
• Auf dem iPhone 8 oder früher oder iOS 11 oder früher: Streichen Sie vom unteren

Rand eines beliebigen Bildschirms nach oben.

② Tippen Sie auf Bildschirmspiegelung.
③ Wählen Sie Nebula-xxxxxx aus der Liste. Der Nebula Astro spiegelt anschließend den Bildschirm Ihres iPhones oder iPads.

• Stellen Sie sicher, dass der Nebula Astro und Ihr Smartphone mit dem selben Netzwerk verbunden sind.
• Bestimmte Inhalte können aufgrund von Urheberrechtsbeschränkungen nicht über den Nebula Astro ausgegeben werden. In diesem Fall können Sie diese Inhalte jedoch über dieselbe, auf Ihrem Nebula Astro installierte App streamen.

Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Stromversorgung: DC 5V --- 2A

Stromverbrauch: < 10W

Standby-Leistungsaufnahme: < 0,5 W

Display-Technologie: 0,2 Zoll 854 x 480p DLP

Lichtquelle: RGB-LED

Projektionsbild-Größe: 20 bis 100 Zoll

Auflösung: 854 x 480 p

Helligkeit: 100 ANSI-Lumen

Kontrastverhältnis: 400:1

Projektionsverhältnis: 1.3

Projektionsentfernung: 0,58 m bis 3,08 m

CPU: Quad Core A7

Betriebssystem: Android 7.1

RAM: 1 GB DDR

ROM: 8 GB eMMC

Lautsprecher: 6W

WLAN: IEEE802.11a/b/g/n Dualfrequenz 2,4 G/5 G

Bluetooth-Version: 4.2

USB-Dateisystem: FAT32

Typ des integrierten Akkus: LiPo

Kapazität: 3250 mAh 3,63V

Spielzeit für Filme: ca. 2,5 Stunden im Modus „Akku“

Spielzeit für Musik: ca. 14 Stunden im Modus „Bluetooth-Lautsprecher“

Batterien der Fernbedienung: AAA x 2

Empfohlene Umgebungstemperatur: 5 °C bis 35 °C

Relative Luftfeuchtigkeit: 15 % bis 85 % (nicht kondensierend)

Lagertemperatur und Luftfeuchtigkeit: < 65 °C, < 90 % Luftfeuchtigkeit

Abmessungen (H × L × B): 91,2 × 82 × 89,2 mm

Gewicht: 370 g

Fehlerbehebung

① Der Projektor lässt sich nicht mit der Fernbedienung einschalten?

• Halten Sie ① auf dem Projektor 2 Sekunden gedrückt, um ihn einzuschalten.
• Wenn er ausgeschaltet ist, können Sie ihn nicht mit der Fernbedienung einschalten.

② Die Fernbedienung funktioniert nicht?

• Stellen Sie sicher, dass die Batterien bereits in die Fernbedienung eingelegt wurden.
  • Tauschen Sie die Batterien aus.

③ Unscharfes Bild?

• Drehen Sie den Fokusregler.

④ Sie können keine WLAN-Verbindung herstellen?

• Aktualisieren Sie die Liste der verfügbaren Netzwerke und versuchen Sie es erneut.
• Starten Sie den WLAN-Router oder den Projektor neu und versuchen Sie es erneut.

⑤ Wie aktualisiere ich die Firmware?

- Wenn eine neue Version gefunden wird, werden Sie aufgefordert, einen Neustart durchzuführen und die Aktualisierung vorzunehmen.

Tabla de contenidos

Weergavetechnologie: 0,2 in 854 x 480p DLP

Lichtbron: RGB-led
