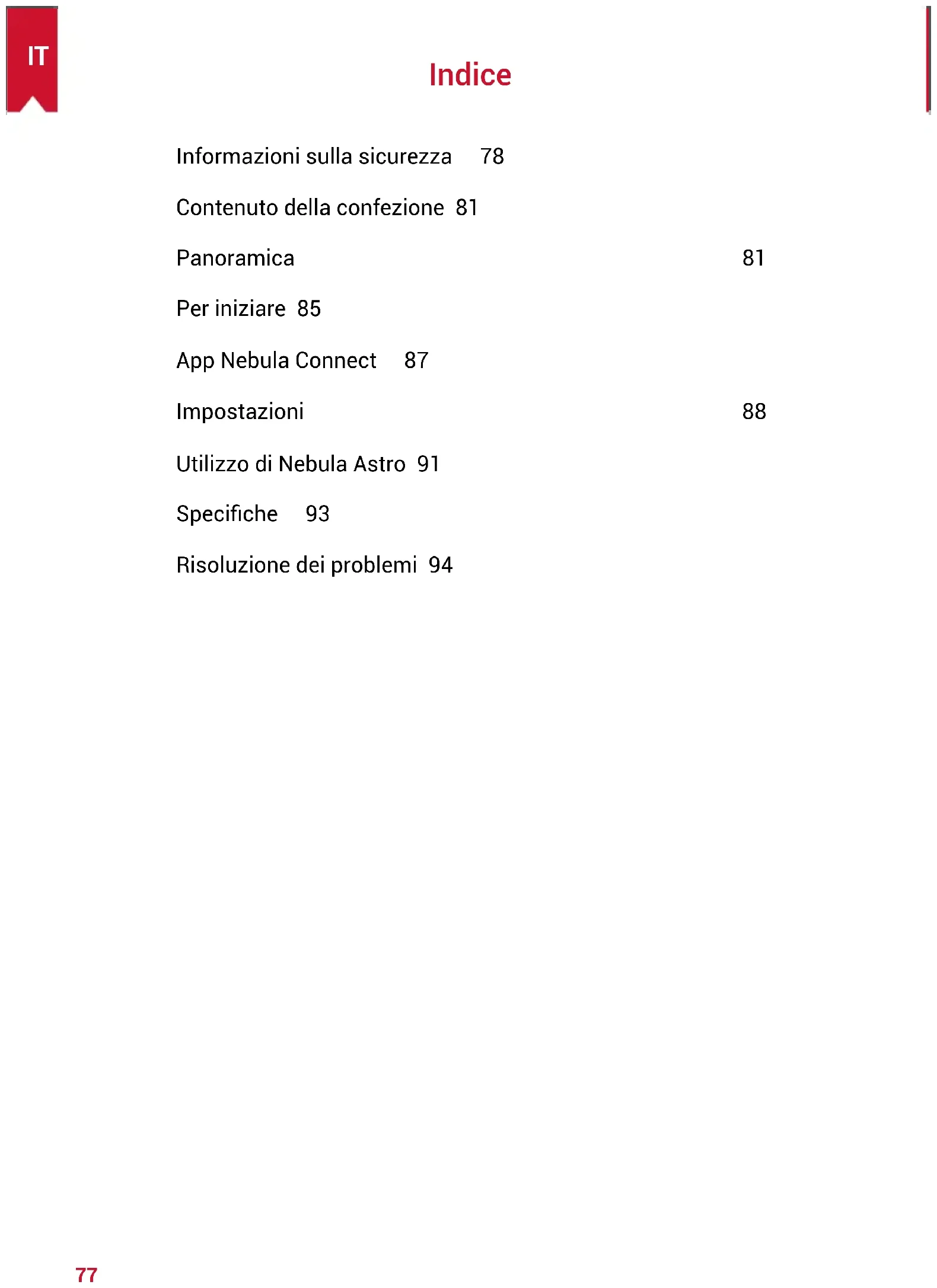

MANUALE UTENTE Astro NEBULA

Informazioni sulla sicurezza 78

Contenuto della confezione 81

Panoramica 81

Per iniziare 85

Utilizzo di Nebula Astro 91

Specifiche 93

Risoluzione dei problemi 94

Informazioni sulla sicurezza

Leggere tutte le istruzioni prima di utilizzare il dispositivo. Non apportare modifiche, né creare impostazioni che non siano descritte nel presente manuale. La garanzia non si applica in caso di lesioni fisiche, perdita di dati o danni causati dal mancato rispetto delle istruzioni.

Configurazione

• Per ridurre il rischio di incendi o scosse elettriche, non esporre il dispositivo a pioggia o umidità. Oggetti contenenti liquidi come, ad esempio, vasi, non devono essere collocati sul dispositivo.
• Non posizionare il dispositivo su superfici morbide, come tovaglie o tappeti, in quanto ciò potrebbe provocare un incendio.
• Non posizionare il dispositivo in aree soggette a polvere e sporco eccessivi o vicino ad apparecchi che generano un forte campo magnetico.
• Per evitare il surriscaldamento, non bloccare né ostruire le aperture di aerazione.
• Non collocare mai il dispositivo in uno spazio ristretto. Lasciare sempre spazio sufficiente attorno al dispositivo per consentire l'aerazione.
• Evitare di esporre eccessivamente il dispositivo alla luce diretta del sole, al calore, ad ampie fluttuazioni di temperatura e all'umidità. Evitare temperature estreme. La temperatura di esercizio e di conservazione adatta per questo dispositivo e i suoi accessori è compresa tra 5 °C e 35 °C.
• Quando il dispositivo è in funzione per un periodo di tempo prolungato, la sua superficie potrebbe riscaldarsi. In tal caso, spegnerlo immediatamente e scollegare il caricabatterie. Riprendere l'utilizzo dopo che il dispositivo si è raffreddato.
• Maneggiare il dispositivo sempre con cura. Evitare di toccare l'obiettivo.
  • Non consentire a bambini di maneggiare il dispositivo senza supervisione.
• Non collocare oggetti pesanti o appuntiti sul dispositivo.
• Per evitare scosse elettriche, non smontare il dispositivo.
• Usare esclusivamente parti o accessori specificati dal produttore.
• Evitare vibrazioni estreme poiché potrebbero danneggiare i componenti interni.

Alimentazione

• Utilizzare solo l'adattatore di alimentazione in dotazione.
• Spegnere il dispositivo prima di rimuovere l'alimentatore dalla presa di corrente.
• Evitare che il cavo di alimentazione venga calpestato o schiacciato, soprattutto in prossimità di spine, prese di derivazione e i fori da cui tali spine o prese fuoriescono dal dispositivo.

• Scollegare questo dispositivo in caso di temporali o se rimane inutilizzato per un periodo prolungato.

• Nel caso in cui si utilizzi la spina di alimentazione o un accoppiatore per scollegare il dispositivo, questo resta prontamente azionabile.

• Prima di effettuare o modificare i collegamenti, assicurarsi che tutti i dispositivi siano scollegati dalla presa di corrente.
• Non toccare mai il cavo di alimentazione o il connettore di alimentazione con le mani bagnate.

Sicurezza acustica

- Al fine di prevenire danni all'udito, evitare l'ascolto ad alto volume per periodi prolungati. Impostare il volume a un livello di sicurezza.

In carica

• Il caricabatterie è di tipo DST451-150300W-K con tensione/corrente in uscita di 5 V/2 A da USB-C. Il caricabatterie deve essere installato vicino al prodotto e deve essere facilmente accessibile.
• Questo caricabatterie è destinato esclusivamente all'uso in ambienti interni.
• Durante la ricarica, posizionare il dispositivo in una stanza con temperatura ambiente normale (compresa tra 5 °C e 25 °C) e ben areata.
• Considerato il materiale utilizzato per l'involucro, il dispositivo deve essere collegato solo a un'interfaccia USB versione 2.0 o superiore.

Batteria

• Non sostituire autonomamente la batteria integrata. Contattare un centro di assistenza autorizzato per la sostituzione.
• Il telecomando contiene batterie che potrebbero essere accidentalmente ingerite. Tenere il telecomando lontano dalla portata dei bambini.
• Rischio di esplosione. Tenere le batterie lontano da fonti di calore, luce solare diretta o fiamme. Non smaltire mai le batterie mediante incenerimento.
• Rimuovere le batterie quando il telecomando non è utilizzato per un periodo prolungato.
• Sostituire le batterie del telecomando esclusivamente con batterie dello stesso tipo o di tipo equivalente.
• Le batterie contengono sostanze chimiche e, pertanto, devono essere smaltite correttamente.
• Caricare regolarmente il dispositivo. Non riporre il dispositivo con la batteria completamente scarica.

Pulizia

• Utilizzare un panno morbido e privo di lanugine. Per la pulizia del dispositivo, non utilizzare mai detergenti liquidi, gassosi o facilmente infiammabili.
• Non utilizzare detergenti liquidi per la pulizia dell'obiettivo onde evitare di

danneggiare la pellicola di rivestimento applicata sullo stesso.

• Asciugare le superfici delicatamente. Fare attenzione a non graffiare le superfici.
• Utilizzare l'apposita carta per la pulizia dell'obiettivo.

Riparazioni

• Non effettuare autonomamente riparazioni sul dispositivo. Rivolgersi a un centro di assistenza autorizzato per la riparazione del dispositivo.
• Una manutenzione errata può causare lesioni fisiche o danni al dispositivo.
• Affidarsi a personale qualificato per tutti gli interventi di assistenza.

Attenzione

• Possibili radiazioni ottiche pericolose emesse dal dispositivo.
• Non fissare direttamente il fascio di luce quando il dispositivo è in funzione. La luce intensa potrebbe danneggiare gli occhi.

Esclusione di responsabilità

• Assicurarsi di posizionare Nebula Astro su una superficie piana rigida, in modo da consentire un'attivazione più precisa della funzione di protezione degli occhi.
• L'impostazione relativa alla distanza per attivare la funzione di protezione degli occhi è esclusivamente a scopo di riferimento.
• Mantenere l'obiettivo pulito e privo di tracce di grasso per non alterarne la sensibilità.
• La funzione di protezione degli occhi è progettata per fornire protezione esclusivamente nel caso in cui i bambini puntino accidentalmente il proiettore verso di sé. NON puntare intenzionalmente il proiettore verso gli occhi.

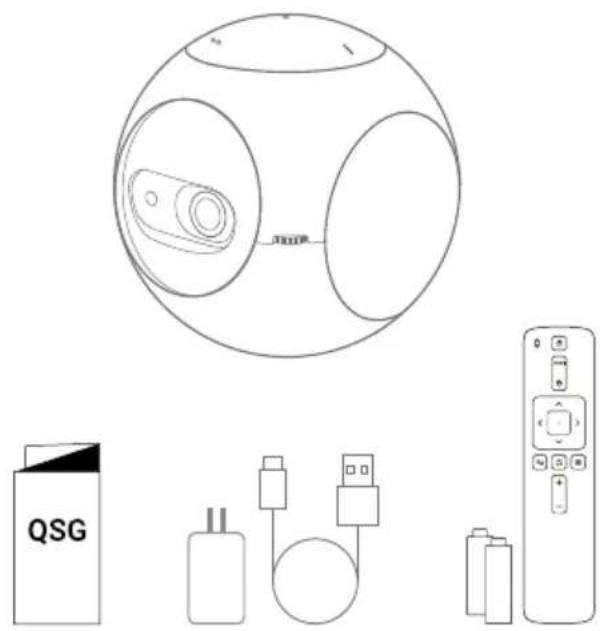

CONTENUTO DELLA CONFEZIONE

1 Sensore di movimento TOF
- Il sensore si aziona quando si attiva la funzione di protezione degli occhi
② Obiettivo
3 Ingresso/Uscita di aerazione
4 Manopola di regolazione della messa a fuoco

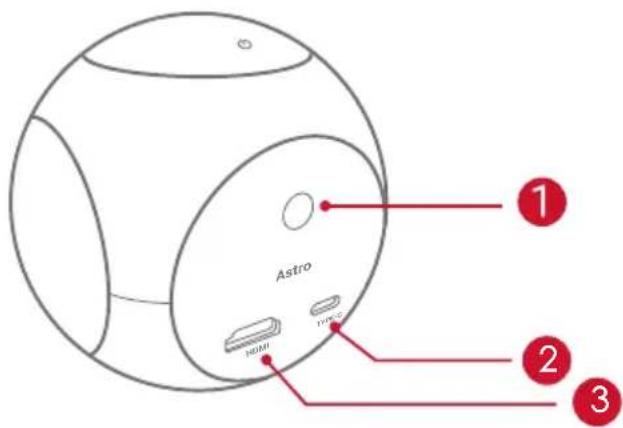

2. Vista posteriore

Astro HDMI DVD ① ② ③

1 Ricevitore a infrarossi
② Porta USB-C

• Collegare all'alimentazione

③ HDMI
• Collegare a un dispositivo di riproduzione attraverso l'uscita HDMI

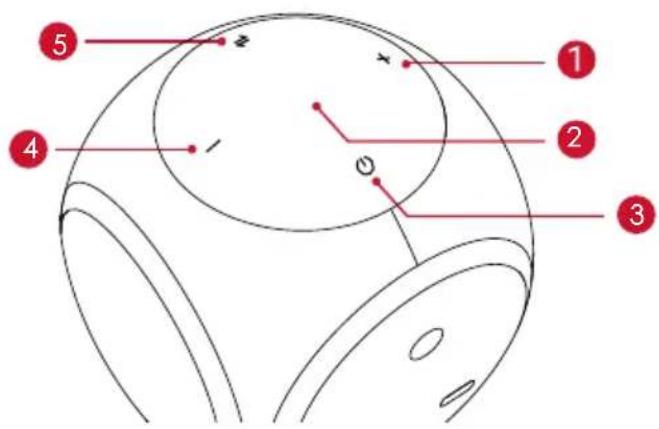

3. Vista dall'alto

1 Aumento del volume
- Premere per aumentare il volume
② Indicatore LED
3 Tasto di accensione

- Tenere premuto per 2 secondi per accendere/spegnere il dispositivo

Riduzione del volume
- Premere per abbassare il volume

Pulsante

5 • Premere per passare dalla modalità altoparlante Bluetooth alla modalità proiettore

1. Vista dal basso

1 Attacco per cavalletto

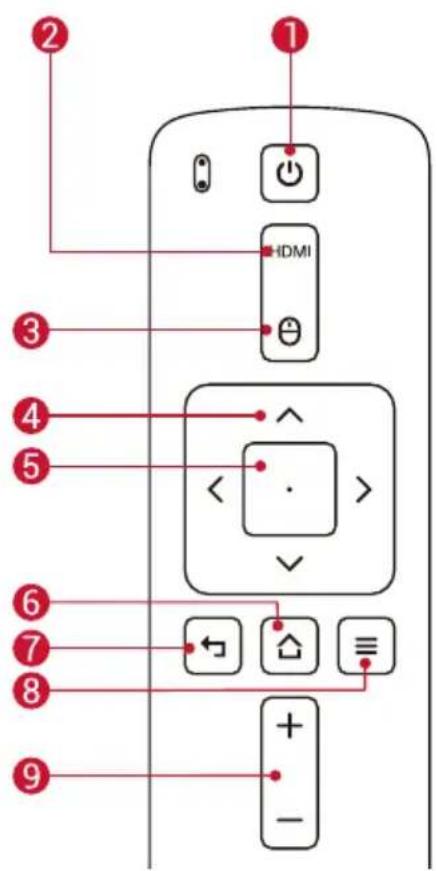

2. Telecomando

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ + - HDMI

1 Accensione/Spegnimento
② Passaggio alla connessione HDMI
3 Modalità mouse
4 Navigazione
5 Confermare il contenuto selezionato
6 Home
7 Parte posteriore
8 Visualizzare più opzioni
9 Aumento/Diminuzione del volume

3. Indicatore LED

Stato LED Descrizione

Arancione lampeggiante

Funzione di protezione degli occhi attivata

Rosso fisso

Ricarica

Verde fisso Ricarica completata

Rosso lampeggiante Batteria scarica (< 20%)/Guasto

Blu fisso Attivare il proiettore o la modalità altoparlante Bluetooth

Arancione fisso Standby in modalità proiettore

Blu lampeggiante

Pronto per l'associazione/Bluetooth disconnesso (modalità altoparlante Bluetooth)

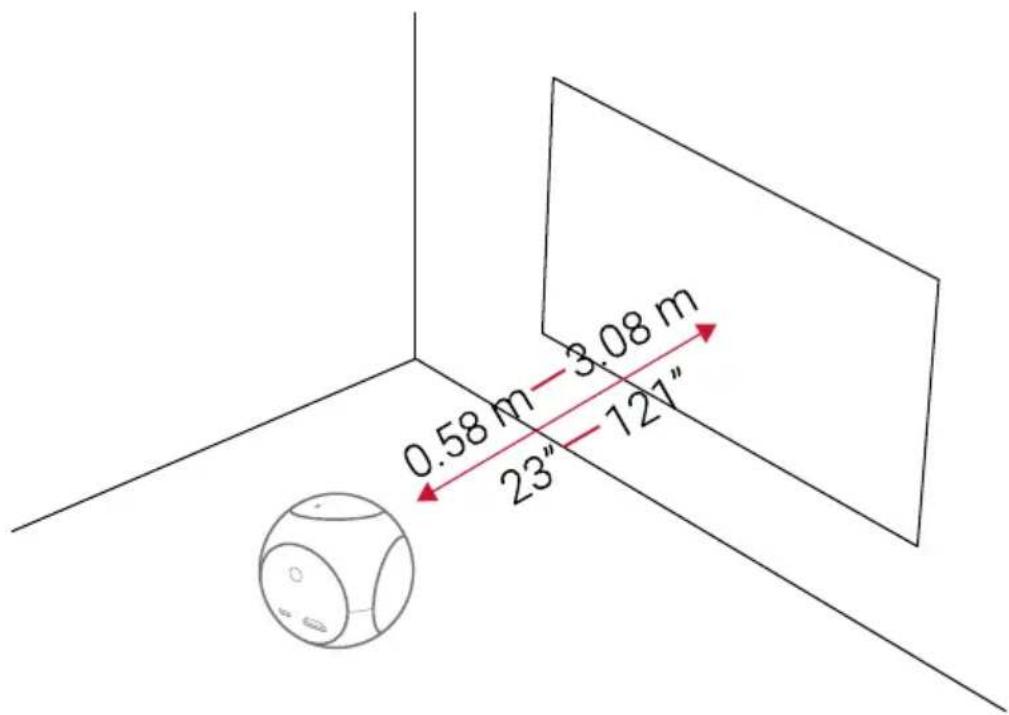

1. Posizionamento

Posizionare Nebula Astro su una superficie piana e stabile, davanti alla superficie di proiezione. Per risultati ottimali, la superficie di proiezione deve essere bianca e piana. Per ottenere un'immagine di proiezione da 20 a 100 pollici, la distanza tra Nebula Astro e la superficie di proiezione deve essere di minimo 0,58 metri e massimo 3,08 metri.

0.58 m 23" 3.08 m 127"

- Non occorre inclinare Nebula Astro in direzione della superficie di proiezione. È possibile correggere l'immagine di proiezione usando la correzione dell'immagine trapezoidale integrata.

- La distanza tra Nebula Astro e la superficie di proiezione determina le dimensioni dell'immagine di proiezione. Per risultati ottimali, posizionare Nebula Astro a una distanza di 1-2 m dalla superficie di proiezione.

2. Preparazione del telecomando

Il telecomando è dotato di due batterie AAA.

① Far scorrere verso il basso per aprire il vano batterie.
② Per sostituire le batterie, far scorrere il coperchio del vano batterie per aprirlo, inserire le nuove batterie (facendo corrispondere la polarità (+/-) indicata) e chiudere il coperchio del vano batterie.

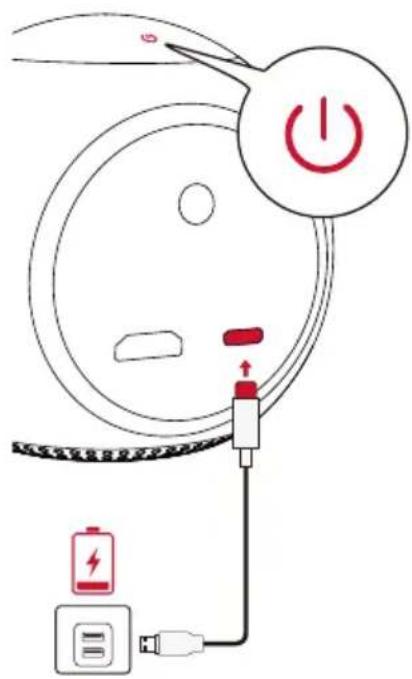

3. Per iniziare

① Per il primo utilizzo, caricare completamente la batteria integrata usando il cavo e l'adattatore in dotazione.

② Tenere premuto ⏻ sul proiettore per 2 secondi per accenderlo.

2s 0

③ Orientare il dispositivo verso una superficie di proiezione o una parete adatta.

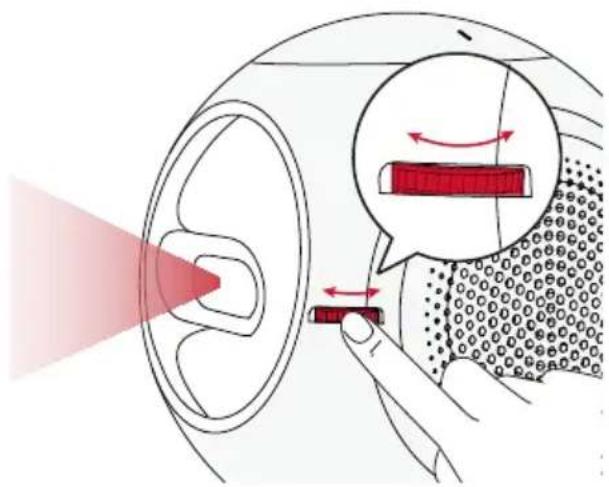

④ Ruotare la manopola per regolare la messa a fuoco.

⑤ Per il primo utilizzo, seguire le istruzioni visualizzate sullo schermo per completare la configurazione base.

Utilizzare esclusivamente l'adattatore in dotazione per caricare Nebula Astro nel modo più rapido e sicuro.

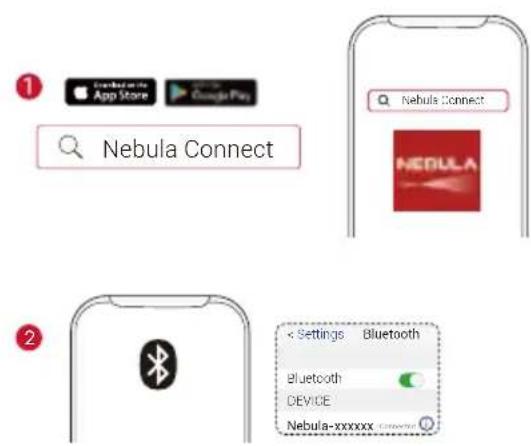

App Nebula Connect

Per controllare Nebula Astro in tutta semplicità, raccomandiamo di eseguire il download dell'app Nebula Connect. Mediante l'app, è possibile operare il mouse usando lo schermo del telefono.

① Scaricare l'app Nebula Connect dall'App Store (dispositivi iOS) o da Google Play (dispositivi Android).

② Abilitare il Bluetooth sullo smartphone.
③ Aprire l'app Nebula Connect e selezionare [Nebula-XXXXXX] come dispositivo che si desidera connettere.
④ Seguire le istruzioni visualizzate sullo schermo per completare la configurazione della connessione.

Per migliorare ulteriormente l'esperienza, consigliamo di utilizzare l'app Nebula Connect al posto del telecomando.

Impostazioni

Quando si accende Nebula Astro per la prima volta, eseguire tutti i passaggi della procedura di configurazione. Determinare la distanza di attivazione della funzione di protezione degli occhi e impostare nome, data di nascita e password.

1. Rete

Questo proiettore può essere connesso a Internet tramite una connessione wireless (Wi-Fi).

① Selezionare ⚙ per accedere alla pagina Impostazioni. Selezionare [Rete] e premere □.
② Seguire le istruzioni visualizzate sullo schermo per completare la connessione alla rete.

2. Bluetooth

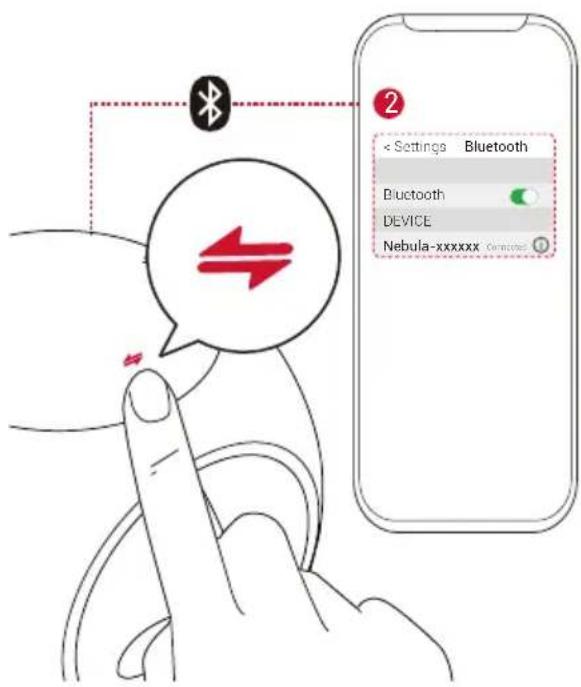

Modalità altoparlante Bluetooth

È possibile utilizzare il proiettore come altoparlante Bluetooth autonomo.

① Premere per passare alla modalità altoparlante Bluetooth.
② Abilitare il Bluetooth sullo smartphone e selezionare [Nebula-XXXXXX] come dispositivo che si desidera connettere.

In modalità proiettore, è possibile connettere un altoparlante Bluetooth o un paio di cuffie a Nebula Astro.

① Nel menu Home, selezionare ⚙ per accedere alla pagina Impostazioni. Selezionare [Bluetooth] e premere □nserire la password, se richiesta.
② Seguire le istruzioni visualizzate sullo schermo per completare la connessione Bluetooth.

3. Proiettore

Nel menu Home, selezionare l'icona Impostazioni per accedere alla pagina Impostazioni. Selezionare [Proiettore] e premere □.

[Modalità immagine] [Auto]/[Modalità standard]/[Modalità batteria]
[Modalità comfort visivo]	[On]/[Off]Attiva o disattiva la modalità di comfort visivo.
[Tecnologia di protezione degli occhi]	[Off]: la funzione di protezione degli occhi è disattivata. È impostata su Off per impostazione predefinita.[< 20 cm]/[< 40 cm]/[< 60 cm]: quando il proiettore è impostato su < 20 cm/< 40 cm/< 60 cm, la Tecnologia di protezione degli occhi si attiva e il proiettore si disattiva entro una specifica distanza.
[Correzione immagine trapezoidale automatica]	Consente di attivare/disattivare la correzione immagine trapezoidale automatica.
[Modalità proiettore]	[Proiettore frontale]: il proiettore si trova davanti alla superficie di proiezione.[Proiettore posteriore]: il proiettore si trova dietro la superficie di proiezione.[Proiettore frontale capovolto]: il proiettore è appeso al soffitto in posizione capovolta. L'immagine è ruotata di 180 gradi.[Proiettore posteriore capovolto]: il proiettore è appeso al soffitto in posizione capovolta dietro la superficie di proiezione. L'immagine è ruotata di 180 gradi e speculare in orizzontale.

4. Filtri famiglia

Nel menu Home, selezionare ☐ per accedere alla pagina Impostazioni. Selezionare [Filtri famiglia] e premere ☐

[Password Impostazioni] [On]/[Off]
[Modifica password]	Quando Password Impostazioni è su On, l'opzione Modifica password si attiva. Questa opzione consente di modificare e reimpostare la password. Il codice master è nebula + numero di serie per impostazione predefinita.
[Limite di tempo]	Impostare il limite di tempo o la durata dell'accesso giornaliero dei bambini al proiettore.

5. Controllo app

La funzione Controllo app consente di mostrare, nascondere l'app o di assegnarne l'ordine desiderato nella schermata Home in modalità Bambini.

① Nel menu Home, selezionare ⚙ per accedere alla pagina Impostazioni. Selezionare [Controllo app] e premere □
② Tenere premuto □ per riposizionare l'app selezionata.

6. Gestione app

① Nel menu Home, selezionare ⚙ per accedere alla pagina Impostazioni. Selezionare [Gestione app] e premere ☐
② Selezionare un'app e verificarne la versione corrente, aprire l'app o forzarne l'arresto, controllare la quantità di memoria utilizzata dall'app o cancellarne i dati, oppure disinstallarla.

7. Altre

Nel menu Home, selezionare 🚙 per cercare altre opzioni di impostazione.

[Generale]
[Lingua]	Consente di selezionare una lingua di visualizzazione sullo schermo.
[Toni tastierino] Consente di attivare/disattivare i toni del tastierino.
[Intervallo sospensione automatico]	5 min/15 min/30 min
[Sfondo] Consente di selezionare uno sfondo.
[Pulizia cache]	Consente di cancellare i dati memorizzati nella cache del proiettore.
[Mirroring schermo] Consente di attivare il mirroring dello schermo.

[Data e ora]
[Data e ora automatiche]	Consente di abilitare/disabilitare la data e l'ora automatiche.
[Seleziona fuso orario]	Consente di selezionare il fuso orario.
[Usa formato di 24 ore]	Consente di selezionare il formato 24 ore o 12 ore.

	[Aggiornamento]
[Controlla aggiornamenti]	Consente di controllare se si dispone della versione più recente. Seguire le istruzioni visualizzate sullo schermo per aggiornare la versione del firmware.
	[Informazioni su]

[Ripristino] Tutti i dati della memoria integrata verranno cancellati.

Utilizzo di Nebula Astro

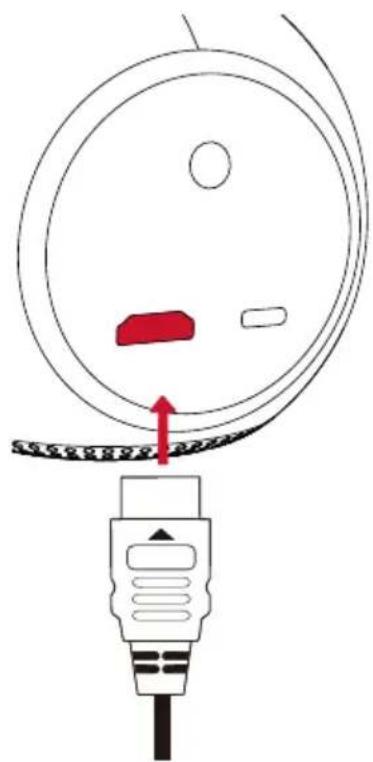

1. Riproduzione da dispositivi di riproduzione HDMI

Nebula Astro può essere collegato a vari dispositivi di riproduzione HDMI, ad esempio TV box, TV stick, lettori DVD, decoder digitali, console per videogiochi o altri dispositivi.

Per riprodurre i contenuti da dispositivi di riproduzione HDMI procedere come segue:

① Collegare Nebula Astro a un dispositivo di riproduzione HDMI usando un cavo HDMI (non in dotazione).

② Premere △ per accedere al menu Home, selezionare [HDMI] e premere □

- La riproduzione HDMI si avvierà automaticamente quando il dispositivo è collegato per la prima volta a un dispositivo di riproduzione HDMI.Installazione di app

Una volta eseguita la connessione a una rete wireless, è possibile accedere a servizi online, godersi film, musica e foto e navigare in Internet. Oltre alle app preinstallate, è possibile installare anche altre app dal Nebula App Store.

① Premere ▲ per accedere al menu Home.
② Selezionare un servizio Internet e premere □.

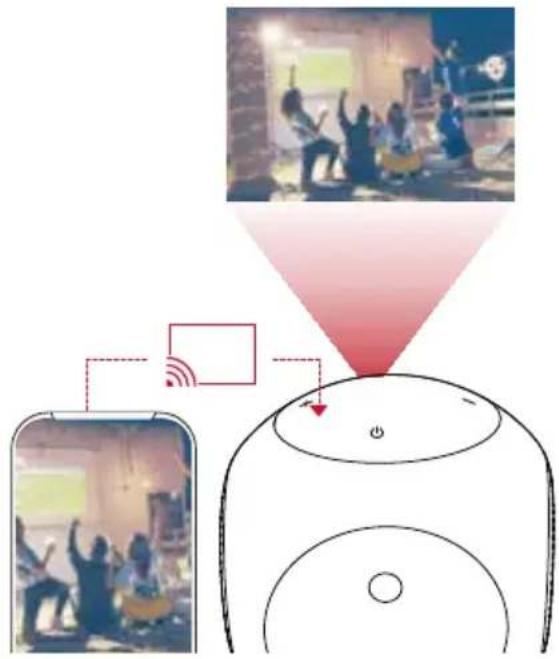

3. Mirroring dello schermo

È possibile trasmettere in modalità wireless lo schermo del proprio smartphone o tablet sulla superficie di proiezione.

Per gli utenti Android:

Per utilizzare la funzione di mirroring dello schermo procedere come segue:

① Premere △ per accedere al menu Home, selezionare ⚙ > [Generale] > [Mirroring schermo], quindi premere □.

② Seguire le istruzioni visualizzate sullo schermo per completare il processo.

- Nebula Astro proietterà lo schermo dello smartphone o del tablet.

Per gli utenti iOS:

① Aprire Centro di controllo.

- Su iPhone X e iPad con iOS 12 o versioni successive procedere come segue: Scorrere verso il basso dall'angolo in alto a destra dello schermo.

- Su iPhone 8 e iOS 11 o versioni precedenti procedere come segue: Scorrere verso l'alto dal bordo inferiore dello schermo, in qualsiasi schermata.

② Toccare Mirroring schermo.

③ Selezionare Nebula-xxxxxx dall'elenco. Nebula Astro proietterà lo schermo dell'iPhone o dell'iPad.

- Accertarsi che Nebula Astro e il telefono siano entrambi connessi alla stessa rete.

- Alcuni contenuti non possono essere trasmessi con Nebula Astro a causa delle restrizioni relative al copyright. In tal caso, sarà possibile riprodurre i suddetti contenuti in streaming, tramite la stessa app installata su Nebula Astro.

Le specifiche e il design sono soggetti a modifiche senza preavviso.

Alimentazione: CC 5 V --- 2 A

Consumo energetico: < 10 W

Consumo energetico in standby: < 0,5 W

Tecnologia display: DLP 0,2 pollici, 854 x 480p

Sorgente luminosa: LED RGB

Dimensioni immagine di proiezione: 20-100 pollici

Risoluzione: 854 x 480p

Luminosità: 100 ANSI lumen

Rapporto di contrasto: 400:1

Rapporto di proiezione: 1,3

Distanza di proiezione: da 0,58 m a 3,08 m

CPU: quad core A7

SO: Android 7.1

RAM: DDR da 1 GB

ROM: eMMC da 8 GB

Driver altoparlante: 6 W

Wi-Fi: IEEE802.11a/b/g/n doppia frequenza 2,4 G/5 G

Versione Bluetooth: 4.2

File system USB: FAT32

Tipo di batteria incorporata: ai polimeri di litio

Capacità: 3250 mAh 3,63 V

Durata di riproduzione film: circa 2,5 ore in modalità batteria

Durata di riproduzione musica: circa 14 ore in modalità altoparlante Bluetooth

Batterie telecomando: AAA x 2

Temperatura ambiente raccomandata: da 5 °C a 35 °C

Umidità relativa: 15%\~85% (senza condensa)

Temperatura e umidità di conservazione: < 65 °C, < 90% di umidità

Dimensioni (A × L × P): 91,2 × 82 × 89,2 mm

Peso: 370 g

Risoluzione dei problemi

① Impossibile accendere il proiettore con il telecomando?

- Tenere premuto ① sul proiettore per 2 secondi per accenderlo.

- Quando il dispositivo è spento, non è possibile utilizzare il telecomando per accenderlo.

② Il telecomando non funziona?

- Assicurarsi che le batterie siano già installate nel telecomando.

• Sostituire le batterie.

③ L'immagine è sfocata?

- Ruotare la manopola di regolazione della messa a fuoco.

④ Impossibile connettersi a una rete Wi-Fi?

- Aggiornare l'elenco delle reti disponibili e riprovare.

- Riavviare il router wireless o il proiettore e riprovare.

⑤ Come si esegue l'aggiornamento del firmware?

- Quando viene rilevata una nuova versione, verrà richiesto di riavviare il dispositivo e di eseguire l'aggiornamento.

Inhoudsopgave
