BEDIENUNGSANLEITUNG DMM53 MULTIMETRIX

Sie haben ein Digital-Multimeter DMM53 erstanden, wir danken Ihnen für Ihr Vertrauen.

Um die optimale Benutzung Ihres Gerätes zu gewährleisten, bitten wir Sie:

■ diese Bedienungsanleitung sorgfältig zu lesen,
■ die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.

ACHTUNG! Gefahr eines elektrischen Stromschlags. Mit diesem Symbol gekennzeichnete Teile stehen möglicherweise unter Gefahrenspannung!

Das Gerät ist durch eine doppelte Isolierung geschützt. Batterie

Praktischer Hinweis oder guter Tipp. Sicherung. Erde.

Die Lebenszyklusanalyse des Produkts gemäß ISO14040 hat ergeben, dass das Produkt als recyclingfähig eingestuft wird.

Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden Projektes einer umweltgerechten Gestaltung untersucht. Die Lebenszyklusanalyse hat die Kontrolle und Optimierung der Auswirkungen dieses Produkts auf die Umwelt ermöglicht. Genauer gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich Wiederverwertung und Wiederverwendung besser als dies durch die gesetzlichen Bestimmungen festgelegt ist.

Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien, insbesondere der Niederspannungs-Richtlinie und der EMV-Richtlinie.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der WEEE-Richtlinie 2002/96/EG einer getrennten Elektroschrott-Verwertung zugeführt werden muss. Das Produkt darf nicht als Haushaltsmüll entsorgt werden.

Definition der Messkategorien:

■ Die Kategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsin installationen vorgenommen werden.

Beispiele: Anschluss an das Stromnetz, Energiezähler und Schutzeinrichtungen.

■ Die Kategorie III bezieht sich auf Messungen, die an der Elektroinstallation eines Gebäudes vorgenommen werden.

Beispiele: Verteilerschränke, Trennschalter, stationäre industrielle Maschinen und Geräte.

■ Die Kategorie II bezieht sich auf Messungen, die direkt an Kreisen der Niederspannungsinstallation vorgenommen werden.

Beispiele: Stromanschluss von Haushaltsgeräten oder tragbaren Elektrowerkzeugen.

INHALTSVERZEICHNIS

1. VORSTELLUNG 26

1.1. Lieferumfang 26
1.2. Batterien einlegen....26
1.3. Anzeige 26
1.4. Gerätevorstellung 26

2. VERWENDUNG 28

2.1. Spannungsmessung....28
2.2. Strommessung 28
2.3. Widerstand-, Dioden- und Durchgangsprüfung 28
2.4. Kapazitätsmessung 29
2.5. Frequenzmessung und Tastverhältnis....29
2.6. Temperaturmessung....29
2.7. Berührungsfreie Spannungsprüfung (NCV)......29
2.8. Automatische Ausschaltung....29

3. TECHNISCHE DATEN 30

3.1. Referenzbedingungen 30
3.2. Elektrische Daten 30
3.3. Umgebungsbedingungen 33
3.4. Stromversorgung 33
3.5. Allgemeine Baudaten....33
3.6. Elektrische Sicherheit 33
3.7. Elektromagnetische Verträglichkeit 33

4. WARTUNG......34

4.1. Reinigung 34
4.2. Batterien wechseln 34
4.3. Sicherungen wechseln 34

5. GARANTIE .... 34

SICHERHEITSHINWEISE

Dieses Gerät entspricht der Sicherheitsnorm IEC61010-2-033, die Messleitungen IEC61010-031 für Spannungen bis 600V in Messkategorie III.

Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische Schläge, durch Brand oder Explosion, sowie zur Zerstörung des Geräts und der Anlage führen.

Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen Sicherheitshinweise sorgfältig lesen und gründlich verstehen. Die umfassende Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung dieses Gerätes unverzichtbar.
■ Wenn das Gerät in unsachgemäßer und nicht spezifizierter Weise benutzt wird, kann der eingebaute Schutz nicht mehr gewährleistet sein und eine Gefahr für den Benutzer entstehen.
■ Verwenden Sie das Gerät niemals an Netzen mit höheren Spannungen oder Messkategorien als den angegebenen.
■ Achten Sie auf die Umweltdaten für den Gerätebetrieb.

■ Verwenden Sie das Gerät niemals, wenn es beschädigt, unvollständig oder schlecht geschlossen erscheint.
■ Prüfen Sie vor jedem Einsatz nach, ob die Isolierung der Drähte und des Gehäuses einwandfrei ist. Teile mit auch nur stellenweise beschädigter Isolierung müssen für eine Reparatur oder für die Entsorgung ausgesondert werden.
■ Verwenden Sie ausschließlich die mitgelieferten Messleitungen. Wenn Messleitungen niedrigerer Kategorie bzw. geringerer Spannung verwendet wird, gilt für das ganze Messmodul (Gerät+Leitungen) die jeweils niedrigste Kategorie und Betriebsspannung.
■ Dieses Gerät darf nicht in explosibler Atmosphäre und staubiger Umgebung verwendet werden
■ Fassen Sie Prüfspitzen immer nur hinter dem Fingerschutz an.
■ Verwenden Sie stets die eine persönliche Schutzausrüstung.
■ Fehlerbehebung und Eichung darf nur durch zugelassenes Fachpersonal erfolgen.

1. VORSTELLUNG

1.1. LIEFERUMFANG

Lieferung in Blisterverpackung mit

■ 2 Alkalibatterien 1,5V (AAA bzw. LR6)
■ 1 Satz Leitungen mit Prüfspitze
■ 1 K-Thermoelement
■ 1 mehrsprachiges Sicherheitsdatenblatt
■ eine Bedienungsanleitung in 5 Sprachen.

1.2. BATTERIEN EINLEGEN

■ Heben sie den Standbügel an.
■ Die Schrauben des Batteriefachdeckels mit einem kleinen Kreuzschraubendreher komplett lösen.
■ Batteriefachdeckel entfernen.
■ Die beiden mitgelieferten Batterien (1,5V Alkalibatterien, AAA bzw. LR3) einlegen.
■ Bringen Sie den Batteriefachdeckel wieder an. Stellen Sie sicher, dass der Batteriefachdeckel ganz und richtig geschlossen ist und schrauben Sie ihn ganz zu.

1.3. ANZEIGE

Wenn der gemessene Wert den Messbereich überschreitet, zeigt das Gerät OL an.

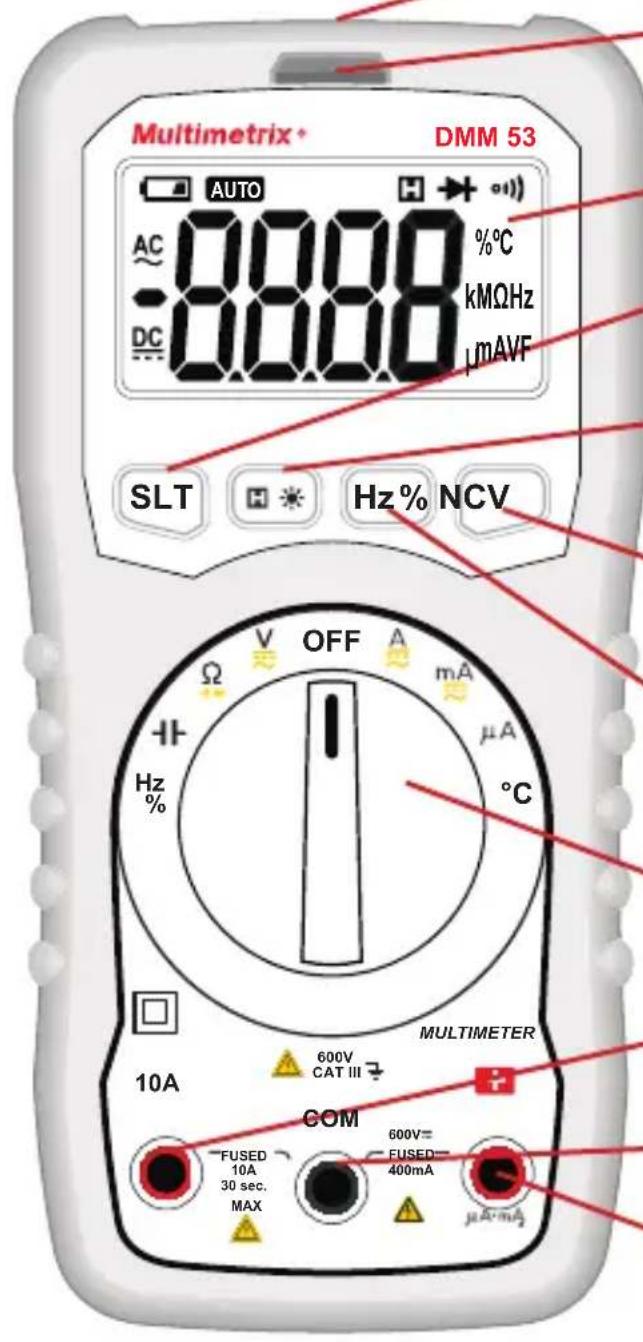

1.4. GERÄTEVORSTELLUNG

DMM53 ist ein bedienerfreundliches, tragbares Digitalmultimeter.

Es misst AC- und DC-Spannungen, AC- und DC-Ströme, sowie Widerstände, Kapazitäten, Frequenzen und Temperaturen. Außerdem lassen sich damit Tastverhältnis, Diodenspannung und Durchgang bestimmen und berührungsfreie Spannungsmessungen (Non-Contact Voltage – NCV) durchführen.

Multimetrix DMM 53 AUTO AC ~8888 %C -8888 kMΩHz DC μAVF SLT H Hz% NCV OFF A mA μA °C 10A MULTIMETER 600V CAT III COM 600V FUSED 400mA - FUSED 10A 30 sec. MAX μA·mA

Mit Lampe zum Beleuchten des Messpunkts.

Mit Kontrollleuchte für die berührungsfreie Spannungsmessung.

LCD-Anzeige

Taste SLT zur Auswahl von AC/DC oder Ω/

Taste zum „Einfrieren“ der Messanzeige, sowie bei langem Drücken zum Einschalten der Anzeigenbeleuchtung und der Lampe.

Taste NCV für das berührungsfreie Spannungsmessen.

Taste Hz% zur Anzeige von Frequenz bzw. Tastverhältnis.

Drehschalter mit 9 Stellungen.

Buchse für das Messen von Strom 10A.

COM-Buchse.

+-Buchse.

2.1. SPANNUNGSMESSUNG

■ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse.
■ Stellen Sie den Drehschalter auf Stellung V.
■ Halten Sie die Prüfspitzen fest an den Prüfling, beginnen Sie dabei mit der schwarzen Spitze.
■ Der Spannungswert wird angezeigt.
■ Nach dem Messen lösen Sie zuerst die +-Buchse und dann die COM-Buchse.

Mit der Taste SLT besteht die Möglichkeit, nur AC- bzw. nur DC-Spannung anzeigen zu lassen. Beim Messen der DC-Spannung überprüfen Sie bitte zuerst, dass die AC-Spannung gleich Null ist.

2.2. STROMMESSUNG

Kontrollieren Sie vor dem Strommessen immer die Sicherungen.

■ Schließen Sie die + und 10A-Buchsen kurz und prüfen Sie den Durchgang. Die Sicherung in Buchse 10A ist in Ordnung, wenn das Ergebnis 0 ist. Ergibt die Prüfung OL, ist die Sicherung (F2) zu ersetzen.
■ Messen Sie einen bekannten Stromwert (<400mA) zwischen den Buchsen + und COM. Ergibt dieser Messvorgang 0, ist die Sicherung (F1) zu ersetzen.

Vorgehensweise beim Strommessen:

■ Zuerst müssen die Stromzufuhr des Prüflings unterbrochen und alle Hochspannungskapazitäten entladen werden.
■ Stellen Sie je nach gemessenem Stromwert den Drehschalter auf Stellung A, mA oder μA.
■ Stecken Sie den roten Prüfdraht in die 10A-Buchse bzw. in die +-Buchse und den Schwarzen in die COM-Buchse.
■ Halten Sie die Prüfspitzen fest an den Prüfling.
■ Setzen Sie nun den Prüfling unter Spannung und lesen Sie den angezeigten Messwert ab.

2.3. WIDERSTAND-, DIODEN- UND DURCHGANGSPRÜFUNG

■ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse.
■ Stellen Sie den Drehschalter auf Stellung Ω→
■ Zuerst müssen die Stromzufuhr des Prüflings unterbrochen und alle Hochspannungskapazitäten entladen werden.
■ Wählen Sie nun mit der Taste SLT die gewünschte Funktion: Ω, ➤ oder ⚪.
■ Halten Sie die Prüfspitzen fest an den Prüfling. Beim Messen der Diodenspannung halten Sie die rote Prüfspitze an die Kathode und die schwarze Prüfspitze an die Anode.
■ Der Messwert wird angezeigt.

Beim Messen kleiner Widerstände werden zum Messen des Messleitungswiderstands die Prüfspitzen kurzgeschlossen. Subtrahieren Sie diesen Wert von den Messwerten kleiner Widerstände.

2.4. KAPAZITÄTSMESSUNG

■ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse.
■ Stellen Sie den Schalter auf die Position.
■ Zuerst müssen die Stromzufuhr des Prüflings unterbrochen und alle Hochspannungskapazitäten entladen werden.
■ Halten Sie die Prüfspitzen fest an den Prüfling.
■ Der Messwert wird angezeigt. Warten, bis sich der Messwert stabilisiert hat.

2.5. FREQUENZMESSUNG UND TASTVERHÄLTNIS

■ Stecken Sie den roten Prüfdraht in die +-Buchse und den Schwarzen in die COM-Buchse.
■ Stellen Sie den Schalter auf die Position Hz.
■ Wählen Sie nun mit der Taste Hz % die gewünschte Funktion: Hz oder %
■ Halten Sie die Prüfspitzen fest an den Prüfling.
■ Der Messwert wird angezeigt.

2.6. TEMPERATURMESSUNG

■ Schließen Sie ein K-Thermoelement an die Buchsen + und COM an.
■ Stellen Sie den Schalter auf die Position °C.
■ Halten Sie das Thermoelement an den Prüfling bzw. in die Umgebung, die gemessen werden soll.
■ Der Messwert wird angezeigt. Warten, bis sich der Messwert stabilisiert hat.

2.7. BERÜHRUNGSFREIE SPANNUNGSPRÜFUNG (NCV)

Das Gerät ermöglicht die Erfassung einer Wechselspannung bis größer/gleich 110V gegen Erde.

■ Zuerst die Messleitungen abnehmen.

■ Drehen Sie den Schalter auf eine beliebige Stellung (außer OFF).

■ Halten Sie nun die NCV-Taste gedrückt und nähern Sie die Geräteoberseite dem Leiter an.

■ Spannungsführung wird angezeigt, indem die Kontrollleuchte blinkt und ein Signalton erklingt.

Eine nicht vorhandene Spannungsmeldung in der NCV-Funktion bedeutet nicht zwangsläufig die Abwesenheit von Spannung. Zur Überprüfung der Spannungsfreiheit muss ein Spannungsfreiheitsprüfer verwendet werden.

Sollten in der Nähe noch andere Spannungen vorliegen, kann es vorkommen, dass die NCV diese erfasst.

2.8. AUTOMATISCHE AUSSCHALTUNG

Wenn der Benutzer den Drehschalter bzw. die Tasten nicht betätigt, schaltet sich das Gerät nach 30 Minuten automatisch ab, um die Batterien zu schonen.

Um die Abschaltautomatik aufzuheben, drücken Sie beim Einschalten mit dem Schalter gleichzeitig die SLT-Taste.

3.1. REFERENZBEDINGUNGEN

Einflussgröße Bezugswerte
Temperatur 23 ± 5°C
Relative Luftfeuchte <80% r.F.
Versorgungsspannung 3 ± 0,1V
Signalfrequenz des Messsignals DC oder 45 ... 65Hz
Signalform Sinus
Elektrische Feldstärke < 1V/m
Magnetfeldstärke DC < 40A/m

Die Unsicherheiten werden in % des Leswerts und Anzeigedatenpunkten (D) ausgedrückt: ± (a %L + b D)

3.2. ELEKTRISCHE DATEN

3.2.1. SPANNUNG

DC-Bereich 400mV 4V 40V 400V	600V
Auflösung	0.1mV	1mV	10mV	100mV	1V
Eigenun-sicherheit	±(0,5% L ±3 D)				±(0,8% L ±3 D)
Eingangs-widerstand	10MΩ

Bei AC-Messungen liegt die Frequenz zwischen 40 und 400Hz, das Signal ist sinusförmig.

AC-Bereich	4V 40V 400V	600V
Auflösung	1mV	10mV	100mV
Eigenunsicherheit	±(0,8% L ±5 D)		±(1% L ±5 D)
Eingangswiderstand	10MΩ

3.2.2. WIDERSTAND

Messbereich	400Ω	4kΩ	40kΩ	400kΩ	4MΩ	40MΩ
Auflösung	0,1Ω	1Ω	10Ω	100Ω	1kΩ	10kΩ
Eigenun-sicherheit	±(0,8% L ±5 D)

3.2.3. DIODE UND DURCHGANG

Funktion Messspanne Auflösung Eigenunsicherheit
	3V 1mV		Das Display zeigt die Spannung der am nächsten liegenden Standard-Diode.
	Der Signalton weist auf einen <50Ω Widerstand hin.		Spannung bei offenem Schaltkreis: 1V

3.2.4. KAPAZITÄT

Messbereich	10 nF	100 nF	1 μF	10 μF	100 μF	1 mF	10 mF
Auflösung	1 pF	10 pF	100 pF	1 nF	10 nF	100 nF	1 μF
Eigenun-sicherheit	± (3% L ±5 D)

3.2.5. STROM

DC-Bereich	400μA 4000μA 40mA 400mA		10A
Auflösung	0,1 μA	1μA	10μA	100μA	10mA
Eigenunsicherheit	± (1% L ± 5 D)				± (2% L ± 10 D)

Bei AC-Messungen liegt die Frequenz zwischen 40 und 400Hz, das Signal ist sinusförmig.

AC-Bereich	400μA 4000μA 40mA 400mA			10A
Auflösung 0,1 μA	1μA 10μA	100μA	10mA
Eigenunsicherheit	± (1% L ± 5 D)				± (2% L ± 10 D)

Bei 10A-Strom darf die Messdauer30 Sekunden in 15-Minuten-Abständen nicht überschreiten.

Die 10A-Buchse ist mit einer Sicherung geschützt: FF 10A H 600V 10 kA.

Die +-Buchse ist mit einer Sicherung geschützt: FF 400mA H 600V 10 kA.

3.2.6. FREQUENZ

Bei Schalterstellung Hz%

Eingangsspannung ≥ 2 Vac. Diese Spannung nimmt mit der gemessenen Frequenz zu.

Messbereich	10 Hz 100 Hz	1 kHz 10 kHz	100 kHz 1	MHz 10 MHz
Auflösung	0,001 Hz 0,01	Hz 0,1 Hz 1	Hz 10 Hz 10	Hz 100 Hz
Eigenun-sicherheit	± (1% L ±5 D)

Bei Schalterstellung A bzw. V

Max. Eingangsspannung 600 Vac.

Eingangsspannung ≥600mVac.. Diese Spannung nimmt mit der gemessenen Frequenz zu.

Messspanne 100 Hz	1000 Hz 10 kHz	Hz 100 kHz
Auflösung 0,01 Hz	0,1 Hz 1Hz	10Hz
Eigenunsicherheit	±(1,5% L ±5 D)

3.2.7. TASTVERHÄLTNIS

Messspanne	0,1-99,9%
Auflösung	0,1%
Eigenunsicherheit	±3%

Bei Schalterstellung Hz%

Frequenz: 1Hz bis 10 MHz

Eingangsspannung ≥ 2 Vac. Diese Spannung nimmt mit der gemessenen Frequenz zu.

Bei Schalterstellung A bzw. V

Frequenz: 40Hz bis 100 kHz

Eingangsspannung ≥600mVac.. Diese Spannung nimmt mit der gemessenen Frequenz zu.

3.2.8. TEMPERATUR

Messspanne	-20°C ... +1000°C
Auflösung	1°C
Eigenunsicherheit	±(3% L ±3 D)

3.2.9. BERÜHRUNGSFREIE SPANNUNGSPRÜFUNG (NCV)

Das Gerät erfasst eine Netzspannung ≥110 VAC 50/60Hz gegen Erde.

3.3. UMGEBUNGSBEDINGUNGEN

Betriebsbereich: 0°C bis 40°C und <80% r.F. trocken bis 10°C.

Lagerbereich (ohne Batterie): -10 bis +60°C und <70% r.F. trocken.

Wird das Gerät längere Zeit nicht verwendet bzw. aufbewahrt, muss die Batterie herausgenommen werden.

Verwendung in Innenräumen bzw. bei Niederschlagsfreiheit auch im Freien.

Verschmutzungsgrad: 2.

Höhenlage: <2000m.

3.4. STROMVERSORGUNG

Versorgung mit zwei 1,5V Alkalibatterien (AAA bzw. LR3).

3.5. ALLGEMEINE BAUDATEN

Abmessungen (L x B x H) 150x74x48mm

Gewicht ca. 220g

Fallfestigkeit 2m.

3.6. ELEKTRISCHE SICHERHEIT

Elektrische Sicherheit 600V KAT III gem. IEC61010-1, IEC61010-033 und IEC61010-031.

Intertek

Conforms to UL Std. 61010-1, 61010-2-030, 61010-2-033

3.7. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Emissivität und Immunität im industriellen Umfeld entsprechen der Norm IEC 61326-1.

4. WARTUNG

Mit Ausnahme der Sicherungen und der Batterien dürfen keine Geräteteile von unqualifiziertem, nicht zugelassenem Personal ausgetauscht werden. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden.

4.1. REINIGUNG

Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen.

Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung. Wischen Sie mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. Zur Reinigung weder Alkohol, noch Lösungsmittel oder Benzin verwenden.

4.2. BATTERIEN WECHSELN

Sobald das Symbol 1 erscheint, muss die Batterie gewechselt werden.

■ Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen.
■ Siehe Abschnitt 1.2 über das Öffnen des Batteriefachdeckels.
■ Entfernen Sie alle gebrauchten Batterien und legen Sie neue Batterien ein (AAA bzw. LR03).

Gebrauchte Batterien und Akkus dürfen nicht als Haushaltsmüll entsorgt werden. Diese müssen bei einer geeigneten Sammelstelle der Wiederverwertung zugeführt werden.

4.3. SICHERUNGEN WECHSELN

■ Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen.
■ Lösen Sie nun die vier Schrauben am Gehäuserücken.
■ Drücken Sie mit einem flachen Schraubendreher die beiden Gehäuseteile auseinander und nehmen Sie den Boden heraus.
■ Entfernen Sie die geschmolzene Sicherung und legen Sie eine passende Neue ein.

F1 : 6x32 FF 10A HPC 600V 10kA

F2 : 6x32 FF 400mA HPC 600V 10kA

■ Bringen Sie nun den Boden wieder an und schrauben Sie die Schrauben fest.

F2 F1

5. GARANTIE

Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von zwölf Monaten nach Überlassung des Geräts. Einen Auszug aus unseren Allgemeinen Geschäftsbedingungen erhalten Sie auf Anfrage.

Eine Garantieleistung ist in folgenden Fällen ausgeschlossen:

■ Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät.
■ Nach Änderungen am Gerät, die ohne ausdrückliche Genehmigung des Herstellers vorgenommen wurden.
■ Nach Eingriffen am Gerät, die nicht von vom Hersteller dafür zugelassenen Personen vorgenommen wurden.
■ Nach Anpassungen des Geräts an besondere Anwendungen, für die das Gerät nicht bestimmt ist oder die nicht in der Bedienungsanleitung genannt sind.
■ Schäden durch Stöße, Herunterfallen, Überschwemmung.

ITALIANO
