1. ALLGEMEINE HINWEISE

1.1. Vorsichts- und Sicherheitsmaßnahmen

1.1.1. Vor der Benutzung

Sie haben soeben ein Mikro-Ohmmeter DMM210 erworben und wir danken Ihnen für Ihr Vertrauen. Das Instrument misst Wechsel- und Gleichspannungen und -ströme, Widerstände und Frequenzen (elektrische und elektronische) und führt Diodentests und Durchgangsprüfungen durch. Aufgrund seiner dichten und robusten Bauweise verfügt das Gerät über eine hohe Resistenz. Bei sachgemäßer Verwendung und Pflege können Sie dieses die Normen IEC 61010-1 und IEC 61010-2-033 für elektrische Messinstrumente entsprechende Multimeter viele Jahre lang in vollkommener Sicherheit benutzen. Zu Ihrer eigenen Sicherheit und um das Instrument vor Beschädigung zu schützen, beachten Sie bitte die Hinweise in dieser Bedienungsanleitung.

Beachten Sie die Umgebungs- und Lagerbedingungen.

Dieses tragbare, eigenständige Instrument wurde für folgende Einsatz-

bedingungen konzipiert:

- im Innenraum

- in Umgebungen mit einem Verschmutzungsgrad 2,

- auf einer Betriebshöhe unter 2000 m,

- bei einer Temperatur zwischen 5°C und 40°C.

Es kann in Stromkreisen der Kategorie III bis 1000 V oder in Stromkreisen der Kategorie IV bis 600 V eingesetzt werden.

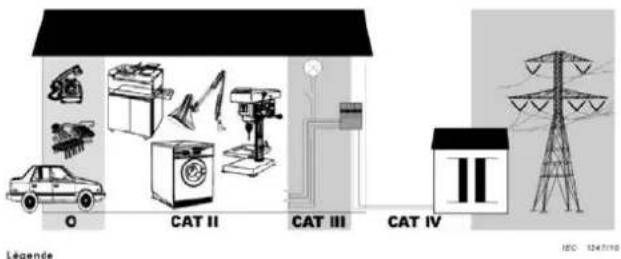

MESSKATEGORIEN (IEC 61010-2-033)

KAT II: Die MESSKATEGORIE II bezieht sich auf Prüf- und Messkreise, die direkt an Verbrauchsstellen (Stecker u.ä) Niederspannungsnetzen angeschlossen sind. Es sollten mindestens zwei Stufen Überstromschutzvorrichtungen zwischen Transformator und Messpunkt vorhanden sein.

Beispiel: Messungen an den NETZVERTEILERN von Haushaltsgeräten, tragbaren Elektrogeräten und ähnlichen Geräten.

KAT III: Die MESSKATEGORIE III bezieht sich auf Prüf- und Messkreise, die an der Niederspannunginstallation des Gebäudes durchgeführt werden. Es sollte mindestens eine Stufe Überstromschutzvorrichtungen zwischen Transformator und Messpunkt vorhanden sein.

Beispiel: Messungen am Verteileranschluss, Energiezähler, Schutzschalter, Verkabelung mit Kabeln, Bus, Unterverteilung, Trennschaltern, Stecker an der Installation, sowie Industriegeräte und Ausrüstungen wie fest an die Installation angeschlossene Motoren.

KAT IV: Die Messkategorie IV bezieht sich auf Prüf- und Messkreise, die an der Quelle der Niederspannungsin installation des Gebäudes durchgeführt werden. An diesem Installationsabschnitt kann keine Überstromschutzvorrichtung zwischen Transformator und Messpunkt vorhanden sein.

Beispiel: Schutzeinrichtungen vor dem Hauptschutzschalter bzw. der Trennvorrichtung der Gebäudeinstallation.

Légende O CAT II CAT III CAT IV IDC 1247110

Légende

1.1.2. Benutzung des Instruments

• Überschreiten Sie auf keinen Fall die in den Spezifikationen der jeweiligen Messart angegebenen Grenzwerte.
• Berühren Sie keine unbenutzte Messbuchse, wenn das Multimeter an den zu messenden Stromkreis angeschlossen ist.
• Ziehen Sie die Messleitungen des gemessenen Stromkreises ab, bevor Sie die Funktion wechseln.
• Führen Sie auf keinen Fall eine Widerstandsmessung, Diodenprüfung usw. an einem unter Spannung stehenden Stromkreis durch.

1.1.3. Symbole

Siehe Bedienungsanleitung

Stromschlaggefahr

Doppelte Isolation

- Richtlinie 2002/96/CE (WEEE)

1.1.4. Hinweise

Vor Öffnen des Instruments ziehen Sie es von den zu messenden Stromkreisen ab und vergewissern Sie sich, dass keine statische Elektrizität in Ihrem Körper vorhanden ist, da diese den internen Komponenten einen unwiederbringlichen Schaden zufügen kann.

1.1.5. Reinigung

Messleitungen der externen Stromkreise abziehen und das Instrument abschalten. Reinigen Sie das Gerät mit einem feuchten Tuch und Seife. Verwenden Sie auf keinen Fall abrasive Produkte oder Lösemittel.

Vergewissern Sie sich, dass das Instrument trocken ist, bevor Sie es wieder benutzen.

1.1.6. Schutzgrad (IP)/Feuchte Umgebung

Dieses Gerät verfügt über einen Schutzgrad IP67, d.h. es weist eine hohe Dichtigkeit auf und kann in Wasser getaucht werden (wenn das Gerät außer Betrieb ist).

Vor Gebrauch muss das Gerät nebst Zubehör jedoch vollständig abgetrocknet werden (das gilt auch für die Messbuchsen, in denen sich möglicherweise Wasser angesammelt hat).

1.2. Garantie

Für das Gerät gewähren wir in Übereinstimmung mit unseren allgemeinen Geschäftsbedingungen eine Garantie auf Material- und Herstellungsfehler.

Während der Garantiezeit (1 Jahr) darf das Instrument nur vom Hersteller repariert werden. Dieser behält sich das Recht vor zu entscheiden, ob er das Gerät repariert oder komplett bzw. teilweise austauscht. Die Portokosten für die Rücksendung des Geräts an den Hersteller gehen zu Lasten des Kunden.

Die Garantie ist nichtig infolge:

1. unsachgemäßer Gebrauch des Gerätes bzw. die Benutzung mit einem nicht kompatiblen Material;

2. an dem Gerät vorgenommene Änderungen, die ohne ausdrückliche Genehmigung durch die technische Abteilung des Herstellers durchgeführt wurden;

3. von einer nicht durch den Hersteller autorisierten Person am Instrument durchgeführte Arbeiten;

4. einer Anpassung für eine bestimmte, definitionsgemäß für das Gerät nicht vorgesehene oder in der Bedienungsanleitung nicht genannte Verwendung.

5. Beschädigungen aufgrund von Stößen, Stürzen oder eines längeren Tauchbads

1.3. Wartung

Senden Sie das Instrument für alle Eingriffe unter Garantie oder außerhalb der Garantie an Ihren Händler.

1.4. Auspacken - Wiedereinpacken

Das Gerät wurde vor Versand einer eingehenden mechanischen und elektronischen Prüfung unterzogen. Es wurden alle nötigen Vorkehrungen getroffen, damit das Instrument in einwandfreiem Zustand bei Ihnen eintrifft. Es empfiehlt sich, das Material kurz zu überprüfen, um sicherzugehen, dass das Gerät während des Transports nicht beschädigt wurde. Sollte ein Schaden festgestellt werden, müssen gegenüber dem Transportunternehmen die üblichen Vorbehalte geltend gemacht werden. Wenn Sie das Gerät an einen anderen Standort senden müssen, verwenden Sie vorzugsweise die Originalverpackung und fügen Sie dem Gerät eine möglichst klare Begründung für die Rücksendung bei.

2. BESCHREIBUNG

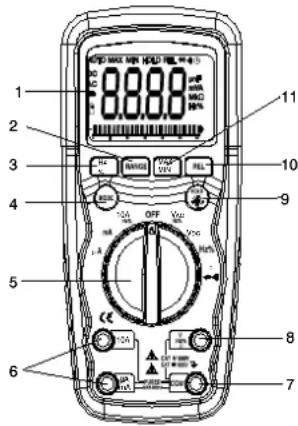

2.1 Betätigungsvorrichtungen Buchsen

1. LCD-Anzeige 6000 Digit
2. Taste für die Wahl der Messgröße
3. Hz und % Taste
4. Mode Taste
5. Funktions-Wahlschalter
6. mA, μA, 10A Eingangsbuchsen
7. COM-Eingangsbuchse (Minus)
8. Eingangsbuchse (Plus) V+, Ω
9. HOLD Taste und Hintergrund- beleuchtung
10. RELATIV Taste
11. MAX/MIN Taste

8888 1 2 3 4 5 6 7 8 9 10 11 OFF VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC VCC

Bügel und Batteriefach befinden sich auf der Rückseite des Geräts.

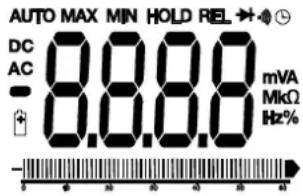

2.2 Symbole und Abkürzungen

AUTO MAX MIN HOLD REL DC 8.8.8.8 mVA AC - 8.8.8.8 MkΩ Hz%

DMM210 35

[05K7]	[T760]		[TXHO]
[WADS]	[4045]
	[0355]
			[0657]
			[IV8W]
[3DOK]			[SCDH]	[0AYH]
[5AIZ]			[A2T0]N	[034H]
	[22AZ]		[0HCY]AX	[HHHO]
[275G]				[27DC]
[OWST]	[1H57]		[E8CD]
	[7630]		IW2WO	[18W0]

3. BETRIEBSANLEITUNG

Stromschlaggefahr. Die Hochspannungskreise für Wechsel- und reichstrom sind äußerst gefährlich und müssen mit größter sicht gemessen werden.

1. Stellen Sie den Funktionswahlschalter immer in Position OFF, wenn Sie das Gerät nicht benutzen.
2. Wenn während eines Messvorgangs die Meldung „OL“ in der Anzeige erscheint, übersteigt der Wert die gewählte Messgröße. Wählen Sie eine höhere Messgröße.

3.1 Messen von Gleichspannungen

Messen Sie keine Gleichspannung beim Starten oder Stoppen des Motors im Stromkreis. Es könnten Spannungsspitzen auftreten, das Multimeter beschädigen.

1. Stellen Sie den Funktionswahlschalter in die Position VDC.
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
4. Die gemessene Spannung erscheint in der Anzeige.

3.2 Messen von Alternativspannungen (Frequenz, Tastverhältnis)

Stromschlaggefahr.

Bei bestimmten Wandsteckdosen mit sehr tief liegenden Kontakten kann es vorkommen, dass die Tastspitzen sich als zu kurz erweisen, um den spannungsführenden Teil zu erreichen. Das Multimeter kann daher 0 V anzeigen, obwohl die Wandsteckdose Spannung führt. Vergewissern Sie sich, dass die Tastspitzen die spannungsführenden Teile berühren, bevor Sie darauf schließen, dass keine Spannung vorhanden ist.

Messen Sie keine Wechselspannungen, wenn ein Motor im Stromkreis gerade ein- oder abgeschaltet wird. Es kann in diesem Fall zu Spannungsspitzen kommen, die das Multimeter beschädigen können.

1. Stellen Sie den Funktionswahlschalter in die Position VAC/Hz/%.
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
4. Die gemessene Spannung erscheint in der Anzeige.
5. Drücken Sie auf Hz %, um „Hz“ anzuzeigen.
6. Die gemessene Frequenz erscheint in der Anzeige.
7. Drücken Sie erneut auf Hz %, um „%“ anzuzeigen.
8. Das Tastverhältnis wird in Prozent angezeigt.

3.3 Messen von Gleichströmen

Messen Sie Ströme von 20 A nicht länger als 30 s. Bei einer Messung von über 30 s können Gerät und Messleitungen beschädigt werden.

1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus-Buchse (-) COM.
2. Bei einer Gleichstrommessung bis 6000 μA stellen Sie den Funktionswahlschalter in die Position μA und stecken den Bananenstecker der roten Messleitung in die μA/mA Buchse.
3. Bei Gleichstrommessungen bis 600 mA stellen Sie den Funktionswahlschalter in die Position mA und stecken den Bananenstecker der roten Messleitung in die μA/mA Buchse.
4. Bei Gleichstrommessungen bis 20 A stellen Sie den Funktionswahlschalter in die Position 10 A und stecken den Bananenstecker der roten Messleitung in die 10 A Buchse.

1. Drücken sie auf MODE, um „DC“ im Display anzuzeigen.

2. Schalten Sie die Spannungsversorgung des zu messenden Stromkreises ab und öffnen Sie den Stromkreis anschließend an der Stelle, an dem Sie den Strom messen möchten.

3. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.

4. Setzen Sie den Stromkreis unter Spannung.

5. Der gemessene Strom erscheint in der Anzeige.

3.4 Messen von Wechselströmen (Frequenz, Tastverhältnis)

Messen Sie Ströme von 20 A nicht länger als 30 s. Bei einer Messung von über 30 s können Gerät und Messleitungen beschädigt werden.

Kapitel III

1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus-Buchse (-) COM.

2. Bei einer Wechselstrommessung bis 6000 μA stellen Sie den Funktionswahlschalter in die Position μA und stecken den Bananenstecker der roten Messleitung in die μA/mA Buchse.

3. Bei Wechselstrommessungen bis 600 mA stellen Sie den Funktionswahlschalter in die Position mA und stecken den Bananenstecker der roten Messleitung in die μA/mA Buchse.

4. Bei Wechselstrommessungen bis 20 A stellen Sie den Funktionswahlschalter in die Position 10 A und stecken den Bananenstecker der roten Messleitung in die 10 A Buchse.

5. Drücken sie auf MODE, um „AC“ im Display anzuzeigen.

6. Schalten Sie die Spannungsversorgung des zu messenden Stromkreises ab und öffnen Sie den Stromkreis anschließend an der Stelle, an dem Sie den Strom messen möchten.

7. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.

8. Setzen Sie den Stromkreis unter Spannung.

9. Der gemessene Strom erscheint in der Anzeige.

10. Drücken Sie auf Hz/%, um „Hz“ anzuzeigen.

11. Die gemessene Frequenz erscheint in der Anzeige.

12. Drücken Sie erneut auf Hz %, um „%“ anzuzeigen.

13. Das Tastverhältnis wird in Prozent angezeigt.

14. Um zur Strommessung zurückzukehren, drücken Sie auf Hz/%.

3.5 Messen von Widerständen

Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer Widerstandsmessung die Spannungsversorgung des zu prüfenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position Ω.
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse.
3. Stecken Sie den Bananenstecker der roten Messleitung in die Plus (+) Buchse.
4. Drücken Sie auf MODE, um „Ω“ anzuzeigen.
5. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises. Es empfiehlt sich, eine Seite des zu messenden Teils von der Spannungsversorgung abzuziehen, damit der Rest des Stromkreises das Messergebnis nicht verfälscht. Der Messwert wird im Display angezeigt.

3.6 Durchgangsprüfung

Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer Durchgangsprüfung die Spannungsversorgung des zu prüfenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position Ω → →
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse. Stecken Sie den Bananenstecker der roten Messleitung in die Plus-Buchse (+).
3. Drücken Sie auf MODE Taste, um „•” und „Ω“ anzuzeigen.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
5. Bei einem Widerstandswert über 100 Ω schaltet sich das akustische Signal des Instruments ab. Wenn der Stromkreis geöffnet ist, zeigt das Display „OL“ an.

Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer Diodenprüfung die Spannungsversorgung des zu prüfenden Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position Ω
2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
3. Drücken Sie auf MODE, um ➞ und V □□□□ Display anzuzeigen.

1. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises. Eine Vorwärtsspannung wird in der Regel durch einen Wert zwischen 0,400 und 0,700 V angezeigt. Eine Inversspannung wird mit „OL“ angezeigt. Kurzgeschlossene Elemente zeigen einen Wert um 0 V an, offene Elemente „OL“ in beiden Polaritäten.

3.8 Messen von Frequenzen/Tastverhältnis (elektronisch)

1. Stellen Sie den Funktionswahlschalter in die Position „Hz %“.
2. Drücken Sie auf Hz % Taste, um „Hz“ anzuzeigen.
3. Stecken Sie den Bananenstecker der schwarzen Messleitung in die Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+) Buchse.
4. Halten Sie die Tastspitzen an die zu prüfenden Punkte des Stromkreises.
5. Die gemessene Frequenz erscheint in der Anzeige.
6. Drücken Sie erneut auf Hz/% Taste, um „%“ anzuzeigen.
7. Das Tastverhältnis wird in Prozent angezeigt.

3.9 Automatische/manuelle Wahl der Messgröße

Beim Einschalten befindet sich das Multimeter im Modus „automatischer Wechsel der Messgröße“ und wählt automatisch den für die durchgeführten Messungen geeigneten Wert. Dies ist in der Regel der bestgeeignete Modus für die Mehrzahl der Messungen. Wenn eine manuelle Wahl der Messgröße notwendig ist, gehen Sie wie folgt vor:

1. Drücken Sie auf RANGE. Die Anzeige „AUTO“ erlischt.
2. Drücken Sie mehrmals auf RANGE, um die verfügbaren Messgrößen aufzurufen, bis der gewünschte Wert angezeigt wird.
3. Um den manuellen Wahl-Modus zu verlassen und in den Automatikmodus zurückzukehren, drücken Sie 2 Sekunden auf die RANGE-Taste.

Die manuelle Wahl ist für Frequenzmessungen nicht anwendbar.

3.10 MAX/MIN

Wenn Sie die Funktion MAX/MIN im automatischen Wahl-Modus benutzen, „verriegelt“ das Multimeter die zum Zeitpunkt der Aktivierung von MAX/MIN verwendete Messgröße. Wenn eine Anzeige im MAX/MIN Modus diese Messgröße überschreitet, erscheint „OL“ in der Anzeige. Wählen Sie die gewünschte Messgröße, BEVOR Sie in den MAX/MIN Modus gehen.

1. Drücken Sie auf MAX/MIN, um den Messmodus MAX/MIN zu aktivieren. Das Icon „MAX“ erscheint in der Anzeige. Das Multimeter hält den maximalen Messwert im Display, bis ein neuer Maximalwert gemessen wird.
2. Drücken Sie erneut auf MAX/MIN, um das Icon „MIN“ anzuzeigen. Das Multimeter hält den maximalen Messwert im Display, bis ein neuer Maximalwert gemessen wird.
3. Um den Modus MAX/MIN zu verlassen, drücken Sie 2 Sekunden auf die Taste MAX/MIN.

3.11 Relativ-Modus

Mit dem Relativ-Modus erhält man relative Messergebnisse bezogen auf einen gespeicherten Referenzwert. Der angezeigte Wert entspricht in diesem Fall der Differenz zwischen dem gemessenen Wert und dem gespeicherten Referenzwert.

1. Führen Sie die Messungen wie in der Betriebsanleitung beschrieben durch.
2. Drücken sie auf REL, um den im Display angezeigten Messwert zu speichern. „REL“ erscheint in der Anzeige.
3. Das Display zeigt jetzt die Differenz zwischen dem gemessenen Wert und dem gespeicherten Referenzwert.
4. Um den Relativ-Modus zu verlassen, drücken Sie auf REL.

Für Frequenzmessungen ist der Relativmodus nicht anwendbar.

3.12 Hintergrundbeleuchtung

Drücken Sie über eine Sekunde auf die HOLD-Taste, um die Hintergrundbeleuchtung des Displays zu aktivieren oder zu deaktivieren. Die Hintergrundbeleuchtung wird nach 10 Sekunden automatisch deaktiviert.

3.13 Halten der Anzeige

Mit dieser Funktion wird die Anzeige des aktuellen Werts "eingefroren". Drücken Sie kurz auf HOLD, um die Funktion zu aktivieren oder zu deaktivieren.

3.14 Automatische Abschaltung

Diese Funktion schaltet das Multimeter nach 15 Minuten ab. Um diese Funktion zu deaktivieren, drücken Sie beim Einschalten des Multimeters die MODE-Taste.

3.15 Batteriezustandsanzeige

Das Icon wird links oben im Display angezeigt, wenn die Batteriespannung schwach wird. Sobald dieses Icon im Display erscheint, wechseln Sie die Batterie aus.

4. PFLEGE

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen von der Spannungsquelle ab, bevor Sie das Gerät oder das Batteriefach öffnen. Benutzen Sie das Multimeter nicht, wenn es geöffnet ist oder das Batteriefach nicht verschlossen ist.

Wenn Sie folgende Pflegehinweise beachten, wird Ihnen das Multimeter viele Jahre lang zuverlässige Dienste erweisen:

1. Halten Sie das Instrument trocken. Wenn es feucht geworden ist, trocknen Sie es ab.
2. Benutzen und verwahren Sie das Multimeter bei normalen Temperaturen. Extreme Temperaturen können die Lebensdauer der elektronischen Bauteile verkürzen und Kunststoffteile deformieren oder schmelzen lassen.
3. Behandeln Sie das Multimeter umsichtig und mit Vorsicht. Durch einen Sturz können die elektronischen Bauteile oder das Gehäuse beschädigt werden.
4. Halten Sie das Instrument sauber. Wischen Sie es von Zeit zu Zeit mit einem feuchten Tuch ab. Verwenden Sie keine chemischen Substanzen, lösemittelhaltige Reinigungsprodukte oder Waschmittel.
5. Verwenden Sie nur eine neue Batterie der empfohlenen Größe Type. Nehmen Sie die alte oder verbrauchte Batterie heraus, damit sie nicht auslaufen und das Gerät beschädigen kann.
6. Wenn das Multimeter über einen längeren Zeitraum nicht gebraucht wird, nehmen Sie die Batterie heraus, um eine Beschädigung des Instruments zu vermeiden.

4.1 Einlegen der Batterie

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen von der Spannungsquelle ab, bevor Sie den Batteriefachdeckel abnehmen.

1. Schalten Sie das Gerät aus und ziehen Sie die Messleitungen des Multimeters ab.
2. Öffnen Sie das rückseitige Batteriefach, indem Sie die beiden Schrauben (B) mit Hilfe eines Kreuzschraubendrehers lösen.
3. Legen Sie die Batterie in das hierfür vorgesehene Fach ein und beachten Sie die Polarität.
4. Batteriefach wieder schließen. Festschrauben.

Wenn das Multimeter nicht einwandfrei funktioniert, überprüfen Sie den Zustand der Sicherungen und der Batterie und vergewissern Sie sich, dass diese richtig eingelegt sind.

4.2 Austausch der Sicherungen

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen von der Spannungsquelle ab, bevor Sie das Gerät öffnen.

1. Ziehen Sie die Messleitungen des Multimeters ab.
2. Entfernen Sie den Batteriefachdeckel (Schrauben „B“) und die Batterie.
3. Entfernen Sie die sechs Schrauben „A“, mit der die rückseitige Abdeckung befestigt ist.
4. Nehmen Sie vorsichtig die alte Sicherung heraus und legen die neue Sicherung ein.
5. Verwenden Sie nur eine Sicherung mit den genannten Spezifikationen (flinke Sicherung 0,8 A/1000 V für den 600 mA-Bereich [SIBA 70-172-40], flinke Sicherung 10 A/1000 V für den 20 A-Bereich [SIBA 50-199-06]).
6. Setzen Sie die rückseitige Abdeckung, die Batterie und den Batteriefachdeckel wieder ein und schrauben sie diese fest.

5. TECHNISCHE DATEN

Funktion	Messgröße	Auflösung	Genauigkeit		Schutz
Gleich-spannung	600 mV	0,1 mV	±(0,09% R + 2 D)		1000 V
	6V	0,001 V
	60 V	0,01 V
	600 V	0,1 V
	1000 V	1 V	±(0,15% R + 2 D)
Wechsel-spannung			50 bis 60 Hz	40Hz-1kHz
	6 V	0,001 V	±(1,0% R + 3 D)	±(2,0% R + 3 D)	1000 V
	60 V	0,01 V
	600 V	0,1 V
	1000 V	1 V	±(1,2% R + 3 D)	±(2,5% R + 3 D)
	Genauigkeit bei 5% bis 100% der Messgröße
Gleich-strom	600 μA	0,1μA	±(1,0% R + 3 D)		HBC-Sicherung 800mA/1000V
	6000 μA	1 μA
	60 mA	0,01 mA
	600 mA	0,1 mA
	6 A	0,001 A	±(1,5% R + 3 D)		HBC-Sicherg. 10A/1000V
	10 A	0,01 A
	(20 A: max. 30 s mit reduzierter Genauigkeit)
Wechsel-strom			40 Hz bis 1 kHz
	600 μA	0,1μA	±(1,5% R + 3 D)		HBC-Sicherung 800mA/1000V
	6000 μA	1 μA
	60 mA	0,01 mA
	600 mA	0,1 mA
	6 A	0,001 A	±(2,0% R + 3 D)		HBC-Sicherg. 10A/1000V
	10 A	0,01 A
	(20 A: max. 30 s mit reduzierter Genauigkeit)
	Genauigkeit bei 5% bis 100% der Messgröße

R: Ablesung; D: Digits Genauigkeit von 18°C bis 28°C, RH<75%.

44 DMM210

Kapitel III

Funktion Messgröße		Auflösung	Genauigkeit	Schutz gegen zulässige Überlast
Widerstand	600 Ω	0,1 Ω	±(0,3% R + 4 D)	100 V
	6 kΩ	0,001 kΩ
	60 kΩ	0,01 kΩ
	600 kΩ	0,1 kΩ
	6 MΩ	0,001 MΩ
	60 MΩ	0,01 MΩ	±(0,5% R + 20 D)
Frequenz (elektronisch)	9,999 Hz	0,001 Hz	±(0,1% R + 1 D)	1000 V
	99.99 Hz	0,01 Hz
	999.9 Hz	0,1 Hz
	9,999 kHz	0,001 kHz
	99.99 kHz	0,01 kHz
	999.9 kHz	0,1 kHz
	9,999 MHz	0,001 MHz
	Empfindlichkeit:Min. 0,8 Veff. bei einem Tastverhältnis von 20% bis 80% und F < 100 kHz;Min. 5 Veff. bei einem Tastverhältnis von 20% bis 80% und F < 100 kHz;
Frequenz (elektrisch)	10,00-400 Hz	0,01 Hz	±(0,5% R)	1000 V
	Empfindlichkeit: 15 Veff
Tastverhältnis	0,1 bis 99,9%	0,1%	±(1,2% R + 2 D)	1000 V
	Impulsbreite: 100 μs - 100 ms, Frequenz: 5 Hz bis 150 kHz

Die Genauigkeitsangaben setzen sich aus zwei Elementen zusammen:
(% Ablesung R): Genauigkeit des Messkreises
(+Digits D): Genauigkeit des Analog-Digital-Wandlers

GehäuseStoß (Sturztest) 2 m	Zweifach gekapselt, Dichtigkeit IP67
Diodentest	Prüfstrom 0,9 mA max.,Spannung des offenen Stromkreises2,8 VDC Standard
Durchgangsprüfung	Akustisches Signal aus, wenn:Widerstand >100 Ω,Prüfstrom < 0,35 mA
EingangsimpedanzAC-Antwort	>10 MΩ V= und V≈Mittelwert
BandbreiteWechselspannung	40 Hz bis 1 kHz
Tastverhältnis	≤3 komplette Skala bis 500 V, lineareAbnahme bis ≤ 1,5 bis 1000 V
Display	LCD 6000 Digit mit Hintergrundbeleuchtungund Bargraph
Anzeige Wert außerhalbdes Messbereichs	"OL" erscheint im Display
Auto. Abschaltung	ca. 15 Min., deaktivierbar
Polarität Automatisch, keine Angabe für diePluswerte,Minuszeichen (-) für die Minuswerte
MesstaktBatteriezustandsanzeige	2 Messungen pro Sekunde, Nennwertwird angezeigt, wenn dieBatteriespannung geringer ist als dieBetriebsspannung
BatterieSicherungen	9 V Batterie (6LF22)Messgrößen mA, μA: flinkeKeramiksicherung 0,8 A/1000 VMessgröße A: flinke Keramiksicherung10 A/1000 V
BetriebstemperaturLagertemperaturBetriebsfeuchtigkeit	5 °C bis 40 °C-20 °C bis 60 °Cmax. 80% bis 31 °C, lineare Abnahmebis 40 °C
LagerfeuchtigkeitBetriebshöhe	< 80%max. 2000 m
GewichtAbmessungenSicherheit	342 g mit Schutzhülle187 x 81 x 50 mm mit SchutzhülleGemäß IEC 61010-1 und IEC 61010-2-033Doppelte IsolationInstallationskategorie: IIIBemessungsspannung: 1000 VVerschmutzungsgrad: 2

Indice

1. ISTRUZIONI GENERALI 48

1 2 3 4 5 6 7 8 9 10 11 A/DC MAX MIN H/DC R/L M=3 8.8.8.8 R/A MAX MAX MAX R/A R/A OFF CE 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A

Deutschland - Ohmstraße 1 - 77694 KEHL /RHEIN

Tél : [phone] - Fax : [phone]

Schweiz - Moosacherstrasse 15 - 8804 AU / ZH
