Marke	Elco
Modell	Thision S PLUS
Produkttyp	Heizkessel
Energieversorgung	Gas oder Öl (je nach Konfiguration)
Nennleistung	Bis zu 2000 kW (je nach Version)
Regelung	Digitalregler LMS mit Außenfühler
Heizkreise	Bis zu 2 Kreise mit Mischventil
Warmwasserbereitung	Ja, mit Legionellenschutzfunktion
Hauptfunktionen	Witterungsgeführte Regelung, Zeitprogramm, Optimierung, Urlaubsmodus, Schornsteinfegerfunktion, automatische Entlüftung
Anzeige und Bedienung	Digitaldisplay mit Navigationstasten
Frostschutz	Ja, für Kessel und Anlage
Sicherheit	STB, Sicherheitsthermostat, Flammenüberwachung, Druckwächter
Wartungsintervall	Einstellbare Intervalle (Betriebsstunden, Starts, Monate)
Umwelt	Solarfunktion möglich, Kaskadenmanagement
Wartung und Reinigung	Entlüftung der Kreise, Überprüfung der Fühler, regelmäßige Brennerreinigung
Ersatzteile und Reparaturfreundlichkeit	Fühler, Ventile, Pumpen, Erweiterungsmodule verfügbar
Abmessungen	Ca. 600 x 800 x 400 mm (Schätzung)

Häufig gestellte Fragen - Thision S PLUS Elco

Wie stelle ich die gewünschte Raumtemperatur ein?

Drehen Sie am Drehknopf, um die gewünschte Komforttemperatur zu ändern. Bestätigen Sie mit der OK-Taste oder warten Sie 5 Sekunden. Der Einstellbereich beträgt 10 bis 30 °C in 0,5 °C-Schritten.

Wie programmiere ich die Heizzeiten?

Gehen Sie über die OK-Taste zum Menü 'Zeitprogramm'. Wählen Sie den Kreis (HK1, HK2 usw.). Wählen Sie die Phasen (bis zu 3 pro Tag) und stellen Sie die Ein-/Ausschaltzeiten ein. Sie können auch Voreinstellungen (MO-SO, MO-FR usw.) verwenden.

Was bedeutet das Maulschlüssel-Symbol auf dem Display?

Das Maulschlüssel-Symbol zeigt an, dass der manuelle Modus aktiviert ist. In diesem Modus folgt der Regler nicht den Programmen, sondern arbeitet mit einem festen Sollwert (einstellbar unter Parameter 2214, Standard 60 °C). Zum Deaktivieren drücken Sie kurz die Taste für den manuellen Modus.

Wie aktiviere ich den Urlaubsmodus?

Wählen Sie im Menü 'Urlaub' den Zeitraum (Beginn und Ende) und die gewünschte Temperaturstufe (Reduziert oder Frostschutz). Der Urlaubsmodus ist nur im Automatikmodus aktiv.

Wie interpretiere ich Fehlercodes?

Wenn ein Fehler auftritt, wird das Alarmsymbol angezeigt. Drücken Sie die Info-Taste, um den Code zu sehen (z. B. 30: Vorlauffühler 1). Konsultieren Sie die Codeliste in der Anleitung, um die Störung zu identifizieren. Ein 3-Sekunden-Reset auf der Reset-Taste kann einige Fehler zurücksetzen.

Welche regelmäßige Wartung wird empfohlen?

Die Wartung umfasst die Überprüfung der Wartungsgrenzwerte (Brennerbetriebsstunden, Anzahl der Starts, Intervall in Monaten). Die Parameter sind unter den Zeilen 7040-7045 einstellbar. Wenn ein Grenzwert erreicht ist, wird eine Wartungsmeldung angezeigt. Ziehen Sie einen Fachmann hinzu.

Wie stelle ich die Warmwassertemperatur ein?

Im Menü Warmwasser können Sie den Komfortsollwert (Zeile 1610, max. 80 °C) und den Reduziertsollwert (Zeile 1612) einstellen. Verwenden Sie die Warmwassertaste, um die Bereitung nach Zeitprogramm zu aktivieren/deaktivieren.

Kann ich eine Solaranlage anschließen?

Ja, der Regler LMS verwaltet eine Solaranlage für Warmwasser und/oder Heizung. Die Solarparameter finden Sie im Menü 'Solar' (Zeilen 3810 ff.). Sie können die Ein-/Ausschalttemperaturschwellen, den Frostschutz und die Priorität konfigurieren.

Wie führe ich eine manuelle Entlüftung der Kreise durch?

Aktivieren Sie die Entlüftungsfunktion über Parameter 7146 (Ein) und wählen Sie den Typ (Heizkreis kontinuierlich, zyklisch usw.). Die Entlüftung kann durch Zurücksetzen des Parameters auf 'Aus' unterbrochen werden. Eine automatische Entlüftungsfunktion ist ebenfalls vorhanden (Zeile 2630).

Wo finde ich die Telefonnummer des Kundendienstes?

Die Telefonnummer des Kundendienstes kann unter Parameter 7170 gespeichert werden. Sie wird im Infomodus auf dem Display angezeigt. Wenden Sie sich an Ihren Installateur oder den Hersteller Elco, um diese Nummer zu erhalten.

BEDIENUNGSANLEITUNG Thision S PLUS Elco

DE Betriebsanleitung Für die autorisierte Fachkraft
I Istruzioni d'uso Per il tecnico autorizzato
GB Operating Manual Authorized technicians only
F Notice d'exploitation Pour le personnel autorisé
NL Gebruiksaanwijzing Voor de erkende vakman

Kurzbeschreibung/Merkmale/Funktionen 3

Bedienelemente 4

Beschreibung Display Programmierung....5

Kurzübersicht über die Hauptfunktionen am elektronischen Regler......6

Parametrierung Endbenutzer ....7

Parameter Heizungsfachkraft....10

Info-Anzeige, Handbetrieb, Schornsteinfegerfunktion ....33

Fehlermeldung / Wartung....34

Einstellungen im Detail

Menü Uhrzeit Datum / Bedieneinheit....37

Menü Zeitprogramme / Ferien 39

Menü Heizkreise ....41

Menü Trinkwasser....51

Menü Verbraucherkreise 55

Menü Schwimmbad....56

Menü Vorregler/Zubringerpumpe 57

Menü Kessel 59

Menü Kaskade 64

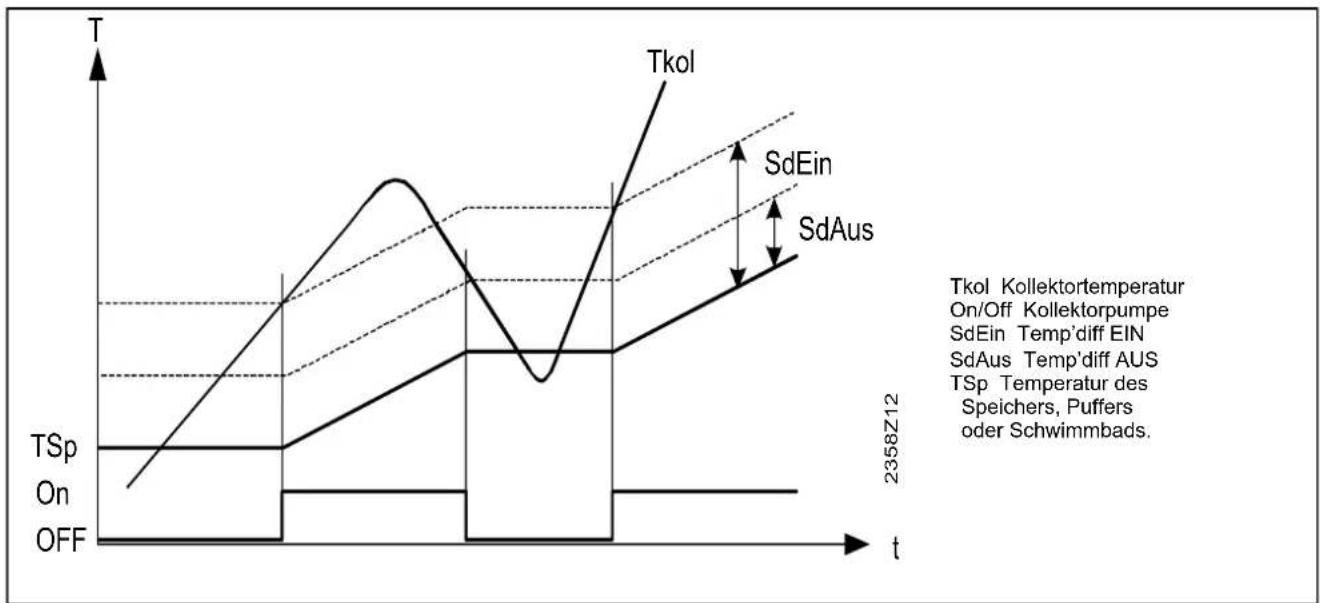

Menü Solar....66

Menü Feststoffkessel 70

Menü Pufferspeicher....71

Menü Trinkwasser-Speicher....74

Menü Konfiguration....78

Menü LPB 89

Menü Fehler; Wartung/Service....91

Menü Ein-/Ausgangstest, Status 94

Menü Diagnose 95

Menü Feuerungsautomat 96

Notizen 97

Kurzbeschreibung, Merkmale, Funktionen

Kurzbeschreibung

Die Regelung LMS ist eine witterungsgeführte digitale Heizungsregelung für zwei Mischer- Heizkreise, sowie der Trinkwasserbe- reitung, Kaskadierung und dem Feuer- rungsautomat für den Brenner. Darüberhinaus sind verschiedene Zusatzfunktionen zuschaltbar. Die Heizungsregelung berechnet mit Hilfe des Außentemperaturfühlers die notwendigen Solltemperaturen für den Kessel und die Heizkreise und steuert die Trinkwasserbereitung. Mit zuschaltbaren Optimierungsfunktio- nen lässt sich eine optimale Energie- einsparung erreichen.

Merkmale

Heizungsregelung mit folgenden Funktionen

• Betriebsart Heizung, Trinkwasser
- Sollwerteinstellung für Heizung, Trinkwasser
- Infotaste
- Handfunktion
- Kaminfegerfunktion
- Reset Taste

Funktionen

Witterungsgeführte Heizungsregelung für max. zwei gemischte Kreise. Trinkwassersteuerung mit Freigabe und Sollwertvorgabe

• zuschaltbare zeitgesteuerte Zirkulationspumpe
• Display beleuchtet, für Status- und Funktionsanzeigen in Klartext mehrsprachig
• Automatische Umschaltung zwischen Sommer- / Winterzeit
• Voreingestellte Standardzeitprogramme für Heizung und Trinkwasserbereitung
• Individuelles Schaltprogramm mit Schaltzeiten entsprechend der Regler-Anlagenkonfiguration
  • Ferienprogramm für jeden Heizkreis
• Emissionskontrolle / Schornsteinfeger mit selbsttätiger Rückschaltung in Normalbetrieb

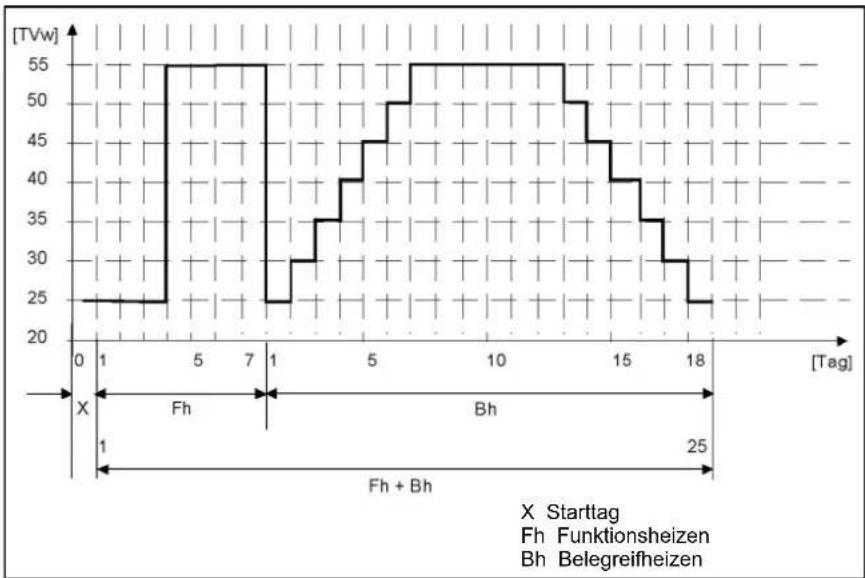

  • Estrich-Trocknungsfunktion
  • Pufferspeichermanagement
• Erzeugersperre
  • Brenneranforderung über 0-10Vdc
• Solar Trinkwasser und Heizungsunterstützungsfunktion
  • Zuschaltbar Schwimmbadregelung

• Integrierte Kaskadenfunktion bei Mehrkesselanlagen

• Raumtemperaturregelung über Zubehör QAA 75 / 78
  • QAA 75 mit 2-Draht Bus
  • QAA 78 mit Funkverbindung

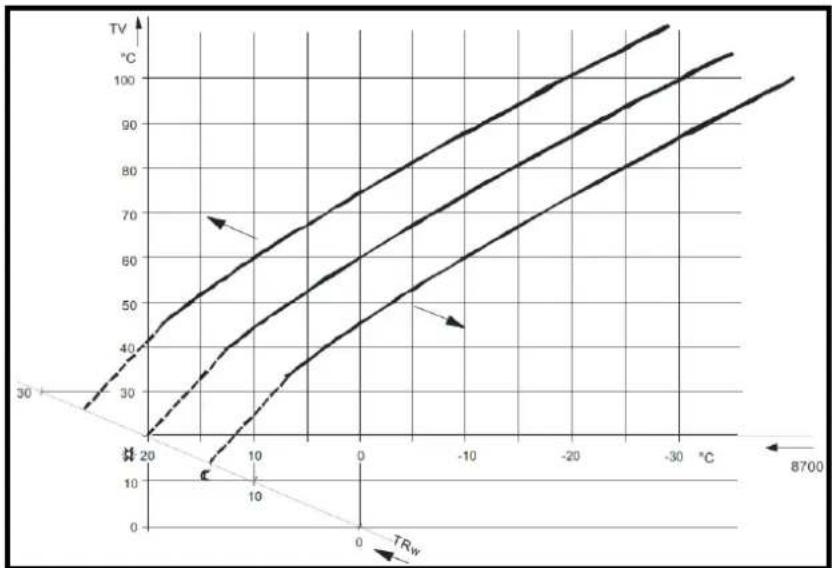

• Einstellung von Radiatoren- oder Fußboden-Heizkreisen mit Anpassung der Programme
• Automatische Heizkurvenadaption zuschaltbar

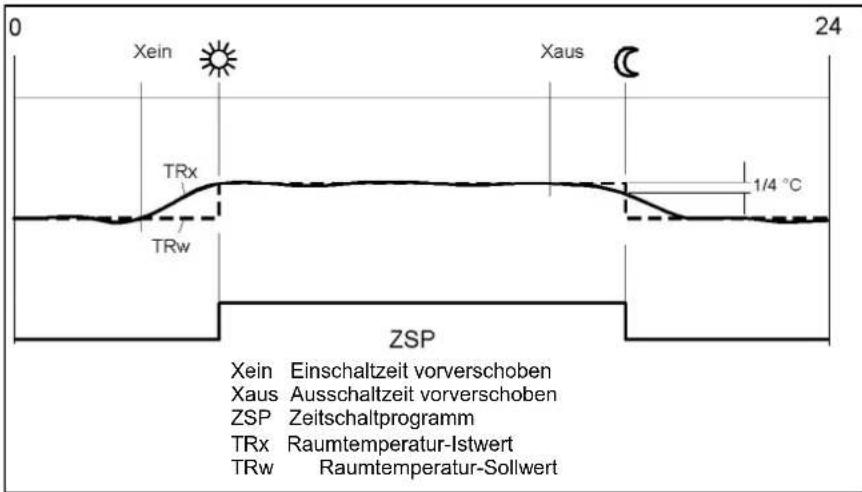

• Aufheizoptimierung mit Schnellaufheizung zuschaltbar
• Bedarfsabhängige Heizungsabschaltung

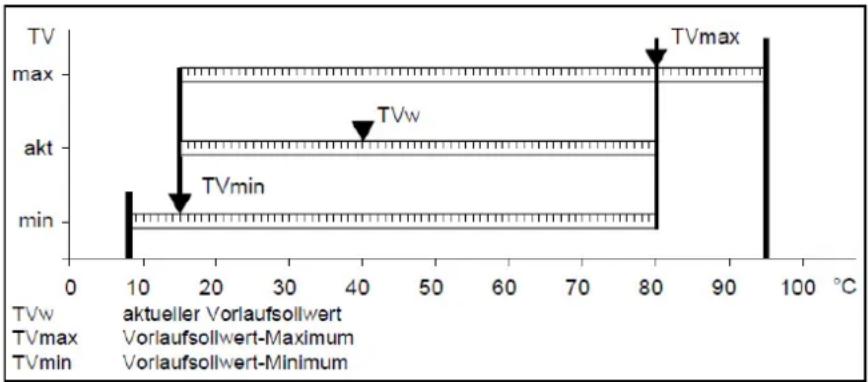

• Einstellbare minimale und maximale Vorlauftemperaturen
• Pumpennachlauf
• Integrierte Betriebstundenzähler
• Thermische Desinfektion des Trinkwassers zuschaltbar (Legionellenschaltung)
  • Kessel- und Anlagenfrostschutz
• 2 Draht Bus-Schnittstelle für Regelungszubehör
  • LPB-Bus-fähig über Zubehör OCI 345

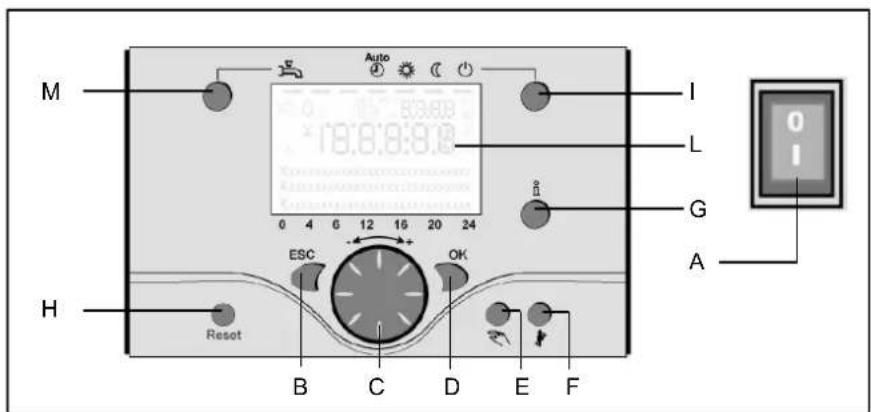

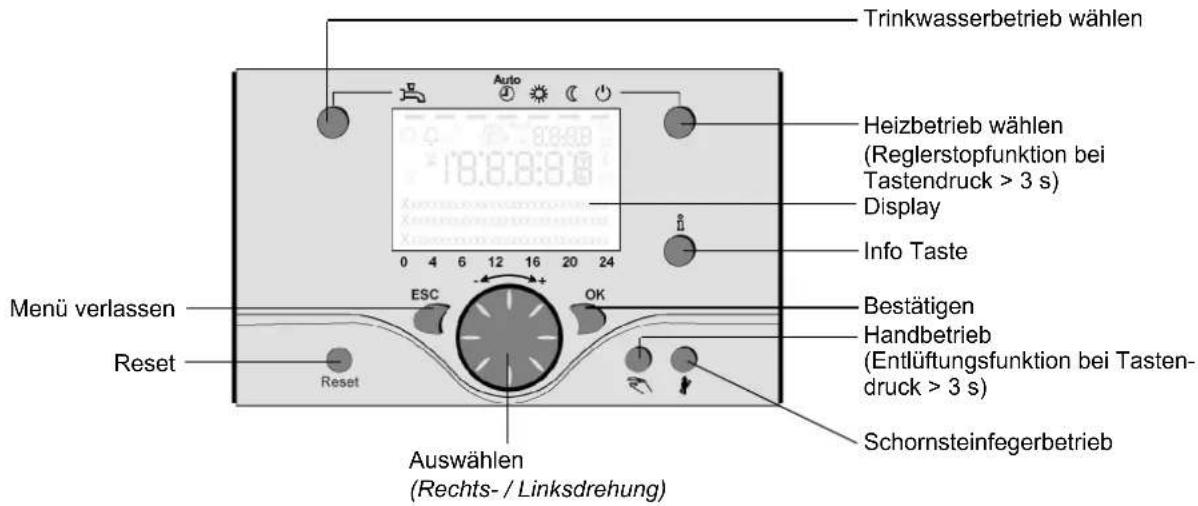

A Ein/Aus Schalter
B Rücksprungtaste (ESC)
C Raumtemperatur- Regulierknopf
D Bestätigungstaste (OK)
E Handbetrieb- Funktionstaste
F Schornsteinfeger-Funktionstaste
G Infotaste
H Reset Taste
I Betriebsarttaste Heizkreis(e)
L Display
M Betriebsarttaste Trinkwasser

Betriebsarttaste Trinkwasser (M)

Zum Einschalten der Trinkwasserbereitung. (Balken im Display unter Wasserhahn)

Betriebsarttaste Heizkreis(e) (I)

Zur Einstellung 4 verschiedener Heizungsbetriebsarten:

Auto Uhr: Automatikbetrieb nach Zeitprogramm

Sonne 24 h: Heizen auf Komfortsollwert Mond 24 h: Heizen auf Reduziertwert Schutzbetr.: Heizung ausgeschaltet, Frostschutz in Funktion

Display (L)

Infotaste (G)

Abruf folgender Informationen ohne Einfluss auf die Regelung: Temperaturen, Betriebszustand Heizung/Trinkwasser, Fehlermeldungen

Raumtemperatur- Regulierknopf (C)

• Zur Veränderung der Raumkomforttemperatur
• Mit diesem Drehknopf können bei der Programmierung Einstellungen angewählt und verändert werden.

Bestätigungstaste OK (D)

diese beiden Tasten werden zusammen mit dem großen Drehknopf - + für die Programmierung und Konfigurierung der Regelung benötigt. Einstellungen, die nicht mit den Bedienelementen bedienbar sind, werden durch Programmierung wahrgenommen. Durch Drücken der Taste ESC gelangen Sie jeweils einen Schritt zurück, verstellte Werte werden dabei nicht übernommen.

Um in die nächste Bedienebene zu kommen oder veränderte Werte zu speichern, wird die OK –Taste gedrückt

Handbetrieb- Funktionstaste (E)

Durch Drücken der Taste befindet sich der Regler im Handbetrieb, alle Pumpen laufen, der Mischer wird nicht mehr angesteuert, der Brenner wird auf 60°C geregelt. (Anzeige durch Schraubenschlüssel-Symbol).

Ein/Aus Schalter (A)

Stellung 0:

Gesamtes Gerät und am Gerät angeschlossene elektrische Komponenten sind stromlos. Der Frostschutz ist nicht gewährleistet.

Stellung I

Das Gerät und am Gerät ange- schlossene Komponenten sind betriebs- bereit.

Schornsteinfeger-Funktionstaste (F)

Durch kurzes Drücken der Taste geht der Kessel in den Betriebszustand für die Emissionsmessung. Diese Funktion muss deaktiviert werden (Anzeige durch Schraubenschlüssel-Symbol).

Reset Taste (H)

Durch kurzes Drücken der Taste (> 3s) wird die Verriegelung des Brenners aufgehoben.

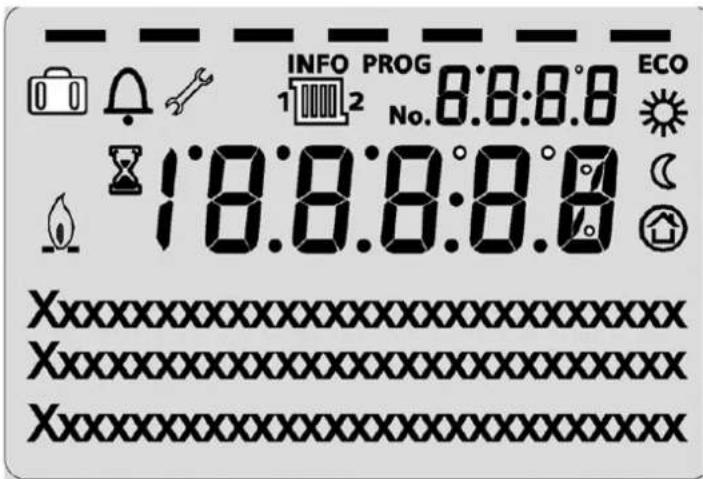

Beschreibung Display

Programmierung

Heizen auf Komfortsollwert

Heizen auf Reduziert sollwert

Heizen auf Frostschutzsollwert

Laufender Prozess – bitte warten

Brenner in Betrieb (nur Öl-/Gaskessel)

Fehlermeldungen

Infoebene aktiviert

Programmierung aktiviert

Heizung vorübergehend ausgeschaltet; ECO Funktion aktiv

Ferienfunktion aktiv

Bezug auf den Heizkreis

Handbetrieb / Schornsteinfegerbetrieb

Nummer der Bedienzeile (Parameternummer)

Taste OK drücken (1x)

Endbenutzer

• gewünschtes Menü auswählen
• mit Taste OK bestätigen
• gewünschten Parameter auswählen
• mit Taste OK bestätigen
• mit + - Rad verändern
• mit Taste OK bestätigen
• mit Taste ESC zurück zur Grundanzeige

Grundanzeige

(Tasten-Ebene)

Taste OK drücken (1x)

Taste INFO drücken (4 sec)

Inbetriebsetzung Fachmann

• gewünschte Benutzer-Ebene auswählen
  mit Taste OK bestätigen
• gewünschtes Menü auswählen
  mit Taste OK bestätigen
• gewünschten Parameter auswählen
  mit Taste OK bestätigen
• mit + - Rad verändern
  mit Taste OK bestätigen
  mit Taste ESC zurück zur Grundanzeige

Kurzübersicht über die Hauptfunktionen am elektronischen Regler

Taste	Aktion	Vorgehensweise	Anzeige / Funktion
	gewünschte Raumtemperatur einstellen	HK2 gemeinsam mit HK1Drehknopf links/rechts betätigenDrehknopf erneut drehenAbspeichern mit Taste OKoder 5 s wartenoder -Tastendruck [IMAGE]oder ____	Komfortsollwert mit blinkender Temperatur -Angabe blinkende Temperaturanzeige in 0,5 °C-Schritten von 10,0—30 °CKomfortsollwert übernommenKomfortsollwert nicht übernommen- nach 3 s erscheint Grundanzeige
	gewünschte Raumtemperatur für HK1 oder HK2 einstellen	2. HK unabhängig von HK1Drehknopf links/rechts betätigenTaste OKDrehknopf links/rechts betätigenAbspeichern mit Taste OKoder 5 s wartenoder -Tastendruck [IMAGE]	Heizkreis wählenHeizkreis wird übernommenblinkende Temperaturanzeige in 0,5 °C-Schritten von 10,0—30 °CKomfortsollwert übernommenKomfortsollwert nicht übernommen- nach 3 s erscheint Grundanzeige
	Trinkwasserbetrieb EIN- oder AUS-schalten	Tastendruck	Trinkwasserbetrieb Ein / Aus(Segmentbalken unter Trinkwasser-Symbol sichtbar/unsichtbar)- Ein: Trinkwasserbereitung nach Schaltprogramm- Aus: keine Trinkwasserbereitung- Schutzfunktionen aktiv
	Betriebsart wechseln	Werkseinstellung1x kurzer Tastendruckerneuter kurzer Tastendruckerneuter kurzer Tastendruck	Automatikbetrieb Ein, mit:- Heizbetrieb nach Zeitprogramm- Temperatur-Sollwerte nach Heizprogramm- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktiv(Segmentbalken unter entsprechendem Symbol sichtbar)Dauernd KOMFORT heizen Ein, mit:- Heizbetrieb ohne Zeitprogramm auf Komfort-Sollwert- Schutzfunktionen aktivDauernd REDUZIERT heizen Ein, mit:- Heizbetrieb ohne Zeitprogramm auf Reduziert-Sollwert- Schutzfunktionen aktiv- Sommer/Winter Umstellautomatik aktiv- ECO-Funktionen aktivSchutzbetrieb Ein, mit:- Heizbetrieb ausgeschaltet- Temperatur nach Frostschutz- Schutzfunktionen aktiv
	Reglerstopfunktion 1x Tastendruck (> 3 s)erneuter Tastendruck (> 3 s)		304: Reglerstopfunktion Sollwert einstellennach 3 s erscheint Grundanzeige
	Anzeige versch.Informationen	1x Tastendruckerneuter Tastendruckerneuter Tastendruck......Tastendruck	INFO-Segment wird eingeblendet- Status Kessel - Raumtemperatur- Raumtemperatur Minimum- Status Trinkwasser - Raumtemperatur Maximum- Status Heizkreis 1 - Außentemperatur- Status Heizkreis 2 - Außentemperatur Minimum- Außentemperatur Maximum- Uhrzeit / Datum - Trinkwassertemperatur 1- Fehlermeldung - Kesseltemperatur- Wartungsmeldung - Vorlauftemperatur(Anzeige der Infozeilen ist abhängig von der Konfiguration)zurück zur Grundanzeige; INFO-Segment wird ausgeblendet
	Betriebsweise gemäß manuell einzustellender SollwerteÄnderung der werkseitig eingestellten Kesseltemperatur	kurzer Tastendruckkurzer Tastendruck [IMAGE]Drehknopf -/+ drehenkurzer Tastendruck [IMAGE]kurzer Tastendruck [IMAGE]kurzer Tastendruck [IMAGE]	Handbetrieb Ein (Symbol-Schraubenschlüssel sichtbar)- Heizbetrieb auf voreingestellte Kesseltemperatur(Werkseinstellung = 60 °C)301: Handbetrieb Sollwert Handbetrieb einstellen?blinkende Temperaturanzeigegewünschten Sollwert einstellenStatus KesselHandbetrieb Aus (Symbol-Schraubenschlüssel erlischt)
	Entlüftungsfunktion	1x Tastendruck (> 3 s)erneuter Tastendruck (> 3 s)	312: Entlüftungsfunktion EINEntlüftungsfunktion AUS
Aktivierung [IMAGE]	Schornstein-fegerfunktion	Tastendruck (< 3 s)erneuter Tastendruck (< 3 s)	Schornsteinfegerfunktion EinSchornsteinfegerfunktion Aus
kurzzeitige [IMAGE]	Absenkung der Raumtemperatur am QAA75 / 78	Tastendruckerneuter Tastendruck	Heizen auf ReduziertssollwertHeizen auf Komfortsollwert
RESET	Reset-Taste	Tastendruck (> 3 s)	Gerät wird entriegelt, Alarmglocke verschwindet

• Grundanzeige „Kesseltemperatur“
• 1 x OK – Taste drücken
• mit dem + - Drehknopf z.B. „Menü Trinkwasser“ auswählen
• 1 x OK – Taste drücken
• mit dem + - Drehknopf z.B. im Menü Trinkwasser „Parameter Nr. 1612 Reduziert sollwert“ anwählen
• 1 x OK – Taste drücken
• mit dem + - Drehknopf aktuellen Wert verändern
• 1 x OK – Taste drücken -> Wert ist gespeichert
• mit 2 x ESC- Taste zurück zur Grundanzeige „Kesseltemperatur . . .“

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werks-einstellungen*
Uhrzeit und Datum	1	Stunden/Minuten	hh:mm	00:00	23.59
	2	Tag/Monat	tt:MM	01.01	31.12.
	3	Jahr	jjjj	2004	2099
Bedieneinheit	20	Sprache	-	Englisch, Deutsch, Francais, Italiano, Dansk, Nederlands, Español, Česky, Slovenský, Türksçe
Zeitprogramm Heizkreis 1	500	Vorwahl	-	Mo-So, Mo-Fr, Sa-So	Mo,Di,Mi,Do,Fr,Sa,So
	501	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	502	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	503	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	504	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	505	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	506	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	516	Standardwerte	-	ja	nein
Zeitprogramm Heizkreis 2(nur wenn aktiviert)	520	Vorwahl	-	Mo-So, Mo-Fr, Sa-So	Mo,Di,Mi,Do,Fr,Sa,So
	521	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	522	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	523	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	524	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	525	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	526	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	536	Standardwerte	-	ja	nein
Zeitprogramm 3/HK3	540	Vorwahl	-	Mo-So, Mo-Fr, Sa-So	Mo,Di,Mi,Do,Fr,Sa,So
	541	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	542	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	543	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	544	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	545	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	546	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	556	Standardwerte	-	ja	nein

* Siehe Betriebsanleitung Kessel

Parametrierung Endbenutzer

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werks-einstellungen*

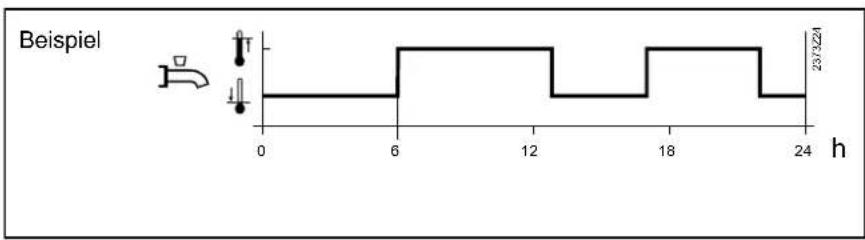

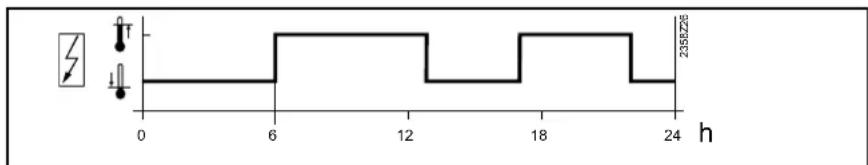

Zeitprogramm 4/TWW	560	Vorwahl	-	Mo-So, Mo-Fr, Sa-So	Mo,Di,Mi,Do,Fr,Sa,So
	561	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	562	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	563	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	564	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	565	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	566	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	576	Standardwerte	-	ja	nein
Zeitprogramm 5	600	Vorwahl	-	Mo-So, Mo-Fr, Sa-So	Mo,Di,Mi,Do,Fr,Sa,So
	601	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	602	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	603	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	604	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	605	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	606	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	616	Standardwerte	-	ja	nein
Ferienheizkreis 1	641	Vorwahl	-	Periode 1, 2, 3, 4, 5, 6, 7, 8
	642	Periode Beginn Tag/Monat	tt.MM	01.01	31.12
	643	Periode Ende Tag/Monat	tt.MM	01.01	31.12
	648	Betriebsniveau	-	Frostschutz	Reduziert
Ferienheizkreis 2(nur wenn aktiviert)	651	Vorwahl	-	Periode 1, 2, 3, 4, 5, 6, 7, 8
	652	Periode Beginn Tag/Monat	tt.MM	01.01	31.12
	653	Periode Ende Tag/Monat	tt.MM	01.01	31.12
	658	Betriebsniveau	-	Frostschutz	Reduziert
Heizkreis 1	710	Komfortsollwert	°C	Wert aus Bedienz. 712	35
	712	Reduziertssollwert	°C	4	Wert aus Bedienz. 710
	714	Frostschutzsollwert	°C	4	Wert aus Bedienz. 712
	720	Kennlinie Steilheit	-	0.10	4.00

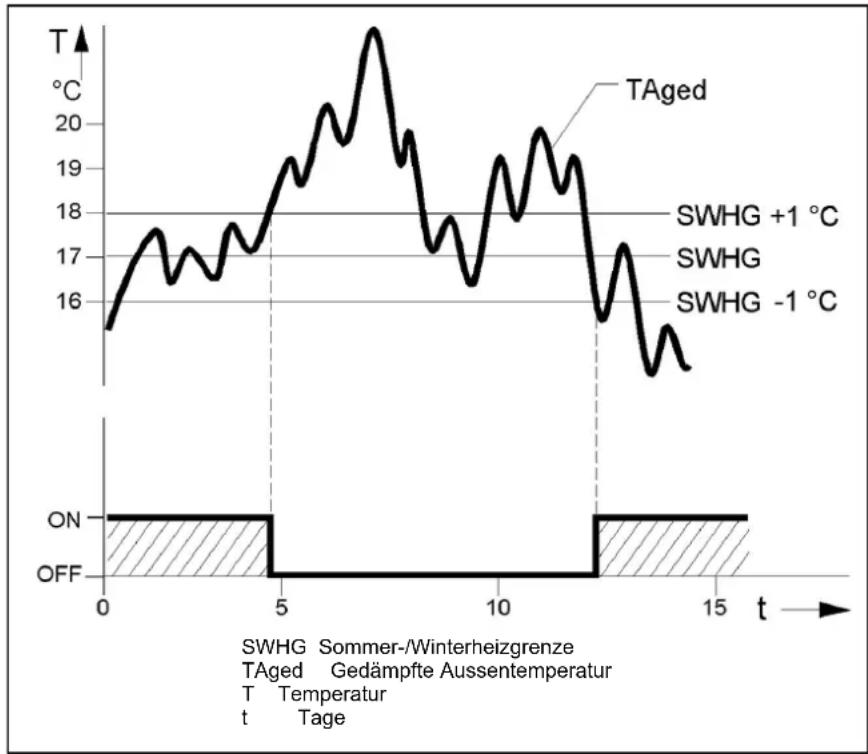

	730	Sommer-/ Winterheizgrenze	°C	---/8	30
Heizkreis 2(nur wenn aktiviert)	1010	Komfortsollwert	°C	Wert aus Bedienz. 1012	35
	1012	Reduziertssollwert	°C	4	Wert aus Bedienz. 1010
	1014	Frostschutzsollwert	°C	4	Wert aus Bedienz. 1012
	1020	Kennlinie Steilheit	-	0.10	4.00
	1030	Sommer-/ Winterheizgrenze	°C	---/8	30
Trinkwasser	1600	Trinkwasser-Betriebsart	-	Aus, Ein, Eco
	1610	Nennsollwert	°C	Wert aus Bedienz. 1612	80
	1612	Reduziertssollwert	°C	8	Wert aus Bedienz. 1610

* Siehe Betriebsanleitung Kessel

Parametrierung Endbenutzer

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werks-einstellungen*
Schwimmbad	2055	Sollwert Solarbeheizung	°C	8	80
	2056	Sollwert Erzeugerbeheizung	°C	8	80
Kessel	2214	Sollwert Handbetrieb	°C	10	90
Fehler	6700	Fehlermeldung	-	-	-	nur Anzeige
	6705	SW Diagnose Code	-	-	-	nur Anzeige
	6706	FA Phase Störstellung	-	-	-	nur Anzeige

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

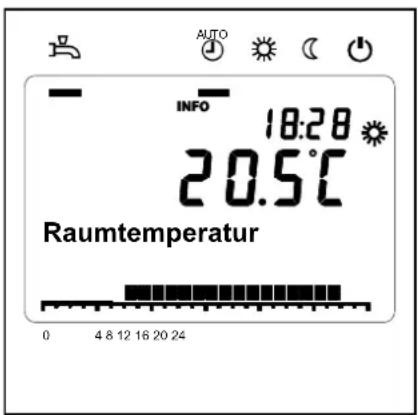

• Grundanzeige „Kesseltemperatur“
  • 1 x OK – Taste drücken
  • Info-Taste 4 sek. drücken
• mit dem + - Drehknopf Inbetriebnahme- oder Fachmann-Ebene wählen
  • 1 x OK – Taste drücken
• mit dem + - Drehknopf z.B. „Menü Trinkwasser“ auswählen
  • 1 x OK – Taste drücken
• mit dem + - Drehknopf z.B. im Menü Trinkwasser „Parameter Nr. 1612 Reduziert sollwert“ anwählen
  • 1 x OK – Taste drücken
  • mit dem + - Drehknopf aktuellen Wert verändern
• 1 x OK – Taste drücken -> Wert ist gespeichert
• mit 2 x ESC- Taste zurück zur Grundanzeige „Kesseltemperatur“

Übersicht über die Inbetriebnahme-Parameter

die grau hinterlegten Parameterzeilen werden nur in der Inbetriebnahme-ebene sichtbar.

Die komplette Parameterliste wird in der Fachmannebene sichtbar.

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Uhrzeit und Datum	1	Stunden/Minuten	hh:mm	00:00	23.59
	2	Tag/Monat	tt:MM	01.01	31.12.
	3	Jahr	jjjj	2004	2099
	5	Sommerzeitbeginn Tag/Monat	tt:MM	01.01	31.12.
	6	Sommerzeitende Tag/monat	tt:MM	01.01	31.12.
Bedieneinheit	20	Sprachauswahl	-	Englisch, Deutsch Francais, Italiano, Nederlands Polski
	22	Info	-	Temporär, Permanent
	26	Sperre Bedienung	-	Aus, Ein
	27	Sperre Programmierung	-	Aus, Ein
	28	Bedieneinheit Direktverstellung	-	Speichern mit Bestätigung, Speichern automatisch
	44	Bedienung HK 2	-	Gemeinsam mit Hk1, unabhängig
	46	Bedienung HK P	-	Gemeinsam mit Hk1, unabhängig
	70	Software-Version	-	0	99.0

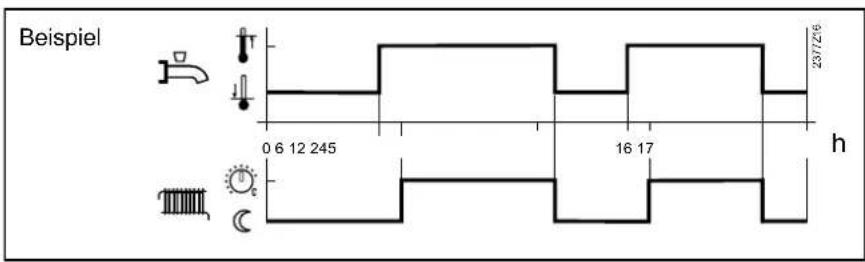

Zeitprogramm Heizkreis 1	500	Vorwahl	-	Mo,Di,Mi,Do,Fr,Sa,So
	501	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	502	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	503	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	504	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	505	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	506	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	516	Standartwerte	-	Ja, Nein
Zeitprogramm Heizkreis 2 (nur wenn aktiviert)	520	Vorwahl	-	Mo,Di,Mi,Do,Fr,Sa,So
	521	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	522	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	523	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	524	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	525	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	526	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	536	Standartwerte	-	Ja, Nein
Zeitprogramm 3 Heizkreis 3	540	Vorwahl	-	Mo,Di,Mi,Do,Fr,Sa,So
	541	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	542	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	543	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	544	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	545	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	546	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	556	Standartwerte	-	Ja, Nein
Zeitprogramm 4 TWW	560	Vorwahl	-	Mo,Di,Mi,Do,Fr,Sa,So
	561	Mo-So: 1. Phase Ein	hh:mm	00:00	24:00
	562	Mo-So: 1. Phase Aus	hh:mm	00:00	24:00
	563	Mo-So: 2. Phase Ein	hh:mm	00:00	24:00
	564	Mo-So: 2. Phase Aus	hh:mm	00:00	24:00
	565	Mo-So: 3. Phase Ein	hh:mm	00:00	24:00
	566	Mo-So: 3. Phase Aus	hh:mm	00:00	24:00
	576	Standartwerte	-	Ja, Nein

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Zeitprogramm 5	600	Vorwahl	-	Mo,Di,Mi,Do,Fr,Sa,So
	601	Mo-So: 1. Phase Ein	hh:mm	00:00 24:00
	602	Mo-So: 1. Phase Aus	hh:mm	00:00 24:00
	603	Mo-So: 2. Phase Ein	hh:mm	00:00 24:00
	604	Mo-So: 2. Phase Aus	hh:mm	00:00 24:00
	605	Mo-So: 3. Phase Ein	hh:mm	00:00 24:00
	606	Mo-So: 3. Phase Aus	hh:mm	00:00 24:00
	616	Standartwerte	-	Ja, Nein
Ferien-heizkreis 1	641 Vorwahl -			Periode 1, 2, 3, 4, 5, 6, 7, 8
	642	Periode Beginn Tag/Monat	tt.MM	01.01 31.12
	643	Periode Ende Tag/Monat	tt.MM	01.01 31.12
	648	Betriebsniveau	-	Frostschutz, Reduziert
Ferien-heizkreis 2(nur wenn aktiviert)	651 Vorwahl -			Periode 1, 2, 3, 4, 5, 6, 7, 8
	652	Periode Beginn Tag/Monat	tt.MM	01.01 31.12
	653	Periode Ende Tag/Monat	tt.MM	01.01 31.12
	658	Betriebsniveau	-	Frostschutz, Reduziert
Heizkreis 1	700	Betriebsart HK1	-	Schutzbetrieb, Automatik, Reduziert, Komfort

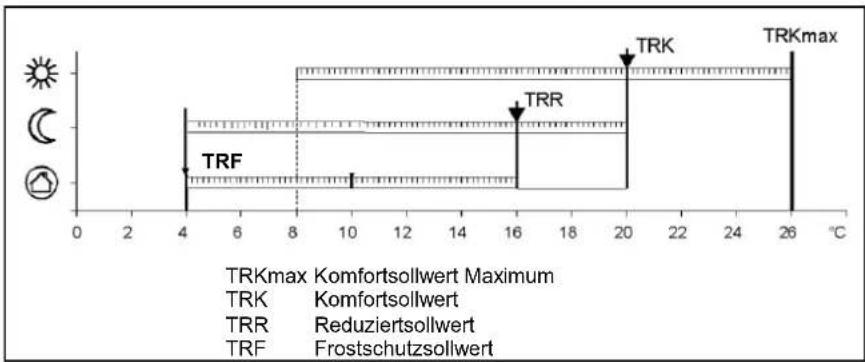

	710	Komfortsollwert	°C	Wert aus Bedienz. 712	35
	712	Reduziertssollwert	°C	Wert aus Bedienz. 714	Wert aus Bedienz. 710
	714	Frostschutzsollwert	°C	4	Wert aus Bedienz. 712

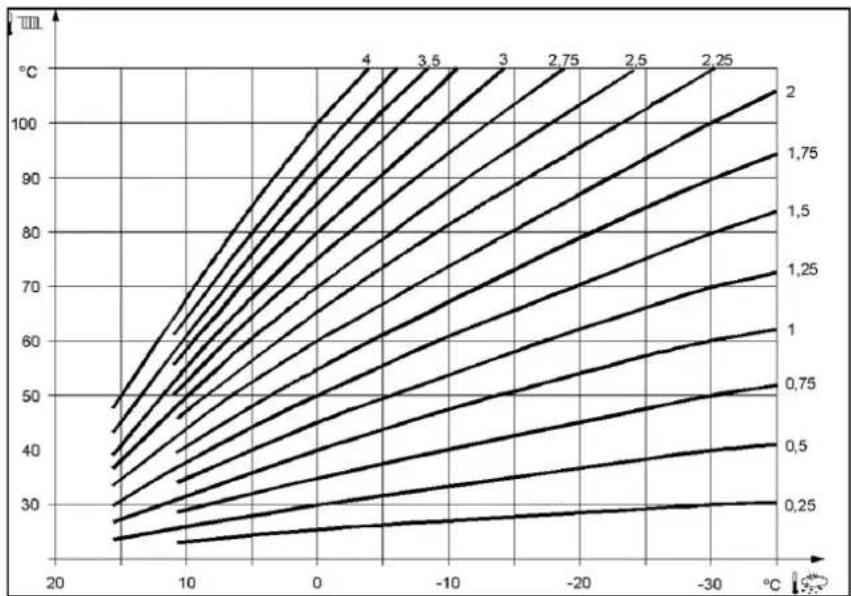

	720	Kennlinie Steilheit	-	0.10	4.00
	721	Kennlinie Verschiebung	°C	-4.5	4.5
	726	Kennlinie Adaption	°C	Aus, Ein
	730	Sommer-/ Winterheizgrenze	°C	---/8	30
	732	Tagesheizgrenze	°C	---/-10 10
	733	Verlängerung Tagesheizgr.	-	Nein, Ja
	740	Vorlaufsollwert Minimum	°C	8	Wert aus Bedienz. 741
	741	Vorlaufsollwert Maximum	°C	Wert aus Bedienz. 740	80
	742	Vorlaufsollw Raumthermostat	°C	Wert aus Bedienz. 740	Wert aus Bedienz. 741

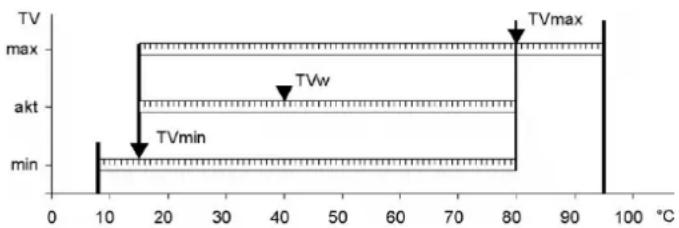

	746	Verzög' Wärmeanforderung	s	0	600
	750	Raumeinfluss	%	---/0	100
	760	Raumtemperaturbegrenzung	°C	---/0.5	4

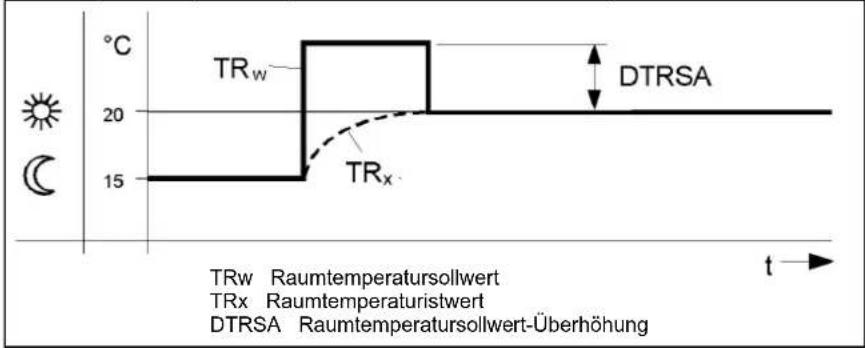

	770	Schnellaufheizung	°C	---/0	20

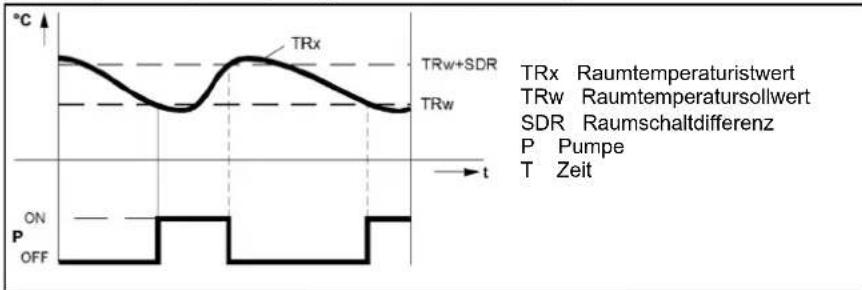

	780	Schnellabsenkung	-	Aus, Bis Reduziertssollwert, Bis Frostschutzsollwert
	790	Einschalt-Optimierung Max.	min	0	360
	791	Ausschalt-Optimierung Max.	min	0	360

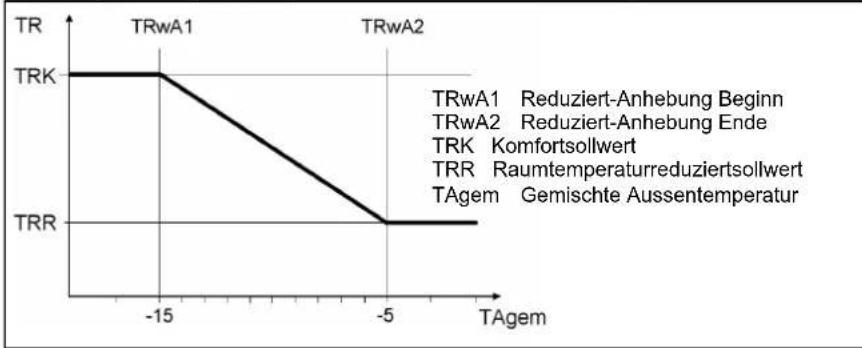

	800	Reduziert-Anhebung Begin	°C	---/30	10
	801	Reduziert-Anhebung Ende	°C	-30	Wert aus Bedienz. 800
	820	Uberhitzschutz Pumpenkreis	-	Aus, Ein
	830	Mischerüberhöhung	°C	0	50
	832	Antrieb Typ	-	2-Punkt, 3-Punkt
	833	Schaltdifferenz 2-Punkt	°C	0	20
	834	Antrieb Laufzeit	s	30	873
	835	Mischer P-Band Xp	°C	1	100
	836	Mischer Nachstellzeit Tn	s	10	873

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Heizkreis 1	850	Estrich-Funktion	-	Aus, Funktionsheizen, Belegreifheizen, Funktions-/Belegreifheizen, Manuell
	851	Estrich Sollwert manuell	°C	0
	855	Estrich Sollwert aktuell	°C	-	nur Anzeige
		Estrich Tag aktuell	-
	856	Estrich-Austrocknung Tag HK1	-	0
	861	Übertemperaturabnahme HK1	-	Aus, Heizbetrieb, Immer
	870	HK1 mit Pufferspeicher	-	Nein, Ja
	872	HK1 mit Vorregler/Zubringerpumpe	-	Nein, Ja
	890	Vorlsollwertkorr Drehz'reg	-	Nein, Ja
	898	Betriebsniveauumschaltung	-	Frostschutz, Reduziert, Komfort
	900	Betriebsartumschaltung	-	Keine, Schutzbetrieb, Reduziert, Komfort, Automatik
Heizkreis 2(nur wenn aktiviert)	1000	Betriebsart HK2	-	Schutzbetrieb, Automatik, Reduziert, Komfort
	1010	Komfortsollwert	°C	Wert aus Bedienz. 712	35
	1012	Reduziertssollwert	°C	Wert aus Bedienz. 714	Wert aus Bedienz. 710
	1014	Frostschutzsollwert	°C	4	Wert aus Bedienz. 712
	1020	Kennlinie Steilheit	-	0.10	4.00
	1021	Kennlinie Verschiebung	°C	-4.5	4.5
	1026	Kennlinie Adaption	°C	Aus, Ein
	1030	Sommer-/ Winterheizgrenze	°C	---/8	30
	1032	Tagesheizgrenze	°C	---/-10 10
	1033	Verlängerung Tagesheizgr.	-	Nein, Ja
	1040	Vorlaufsollwert Minimum	°C	8	Wert aus Bedienz. 741
	1041	Vorlaufsollwert Maximum	°C	Wert aus Bedienz. 740	80
	1042	Vorlaufsollwert Raumtherm.	°C	Wert aus Bedienz. 740	Wert aus Bedienz. 741
	1046	Verzög' Wärmeanforderung	s	0	600
	1050	Raumeinfluss	%	---/0	100
	1060	Raumtemperaturbegrenzung	°C	---/0.5	4
	1070	Schnellaufheizung	°C	---/0	20
	1080	Schnellabsenkung	-	Aus, Bis Reduziertssollwert, Bis Frostschutzsollwert
	1090	Einschalt-Optimierung Max.	min	0	360
	1091	Ausschalt-Optimierung Max.	min	0	360
	1100	Reduziert-Anhebung Begin	°C	---/30	10
	1101	Reduziert-Anhebung Ende	°C	-30	Wert aus Bedienz. 800
	1120	Überhitzschutz Pumpenkreis	-	Aus, Ein
	1130	Mischerüberhöhung	°C	0	50
	1132	Antrieb Typ	-	2-Punkt, 3-Punkt
	1133	Schaltdifferenz 2-Punkt	°C	0	20
	1134	Antrieb Laufzeit	s	30	873
	1135	Mischer P-Band Xp	°C	1	100
	1136	Mischer Nachstellzeit Tn	s	10	873
	1150	Estrich-Funktion	-	Aus, Funktionsheizen, Belegreifheizen, Funktions-/Belegreifheizen, Manuell
	1151	Estrich Sollwert manuell	°C	0	95
	1155	Estrich Sollwert aktuell	°C	-	-	nur Anzeige
		Estrich Tag aktuell	-
	1156	Estrich-Austrocknung Tag HK2	-	0	32
	1161	Ubertemperaturabnahme HK2	-	Aus, Heizbetrieb, Immer
	1170	HK2 mit Pufferspeicher	-	Nein, Ja
	1172	HK2 mit Vorregler/Zubringerpumpe	-	Nein, Ja
	1190	Vorlsollwertkorr Drehz'reg	-	Nein, Ja
	1198	Betriebsniveauumschaltung	-	Frostschutz, Reduziert, Komfort
	1200	Betriebsartumschaltung	-	Keine, Schutzbetrieb, Reduziert, Komfort, Automatik

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Trinkwasser	1600	Trinkwasser-Betriebsart	-	Aus, Ein, Eco

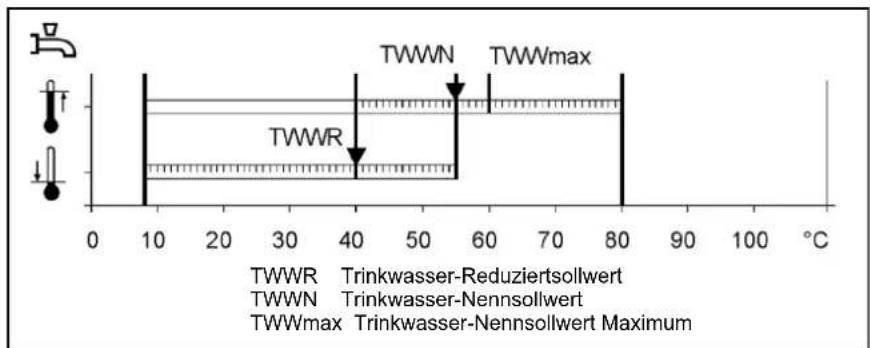

	1610	TWW-Nennsollwert	°C	8 80

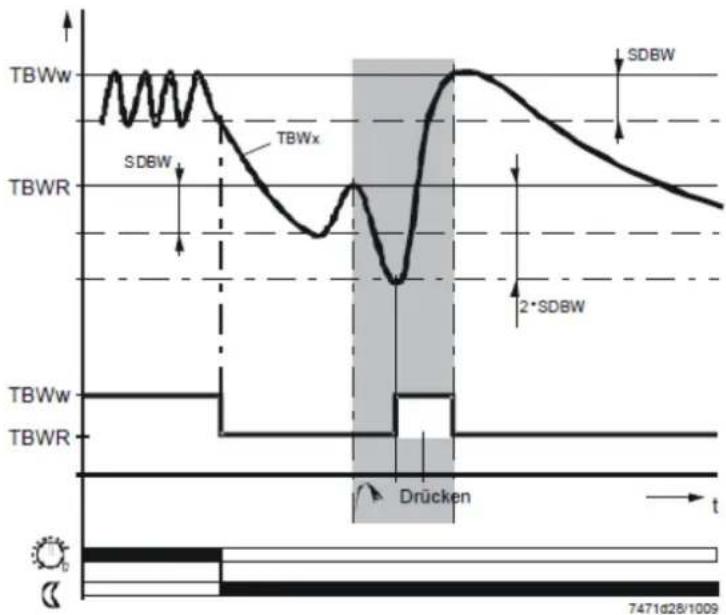

	1612	TWW-Reduziertssollwert	°C	8 80
	1614	Nennsollwert Maximum	°C	8 80

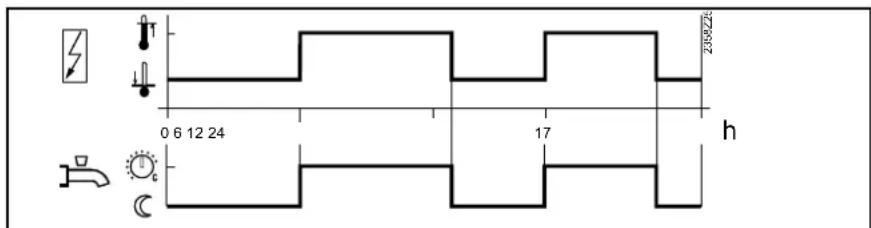

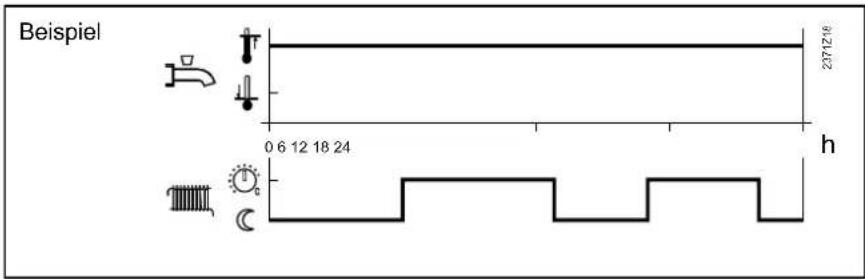

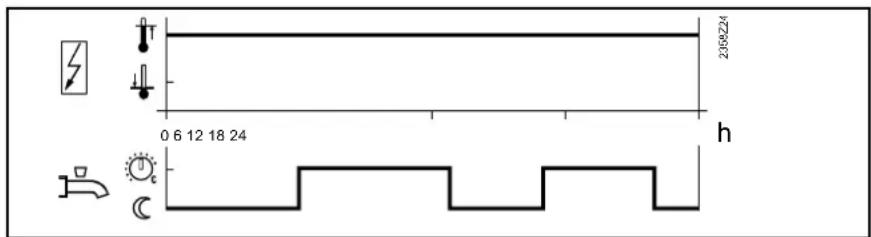

	1620	Trinkwasserfreigabe -		24h/Tag, Heizprogramme mit Vorverlegung, Zeitprogramm 4
	1630	Trinkwasser Ladevorrang -		Absolut, Gleitend, Kein (parallel), Gleitend (absolut)
	1640	Legionellenfunktion -		Aus, Periodisch, Fixer Wochentag
	1641	Legionellenfunktion Periodizität	-	1	7
	1642	Legionellenfunktion Tag -		Mo,Di,Mi,Do,Fr,Sa,So
	1644	Zeitpunkt für Legionellenfunktion	h:m	00:00	23:50
	1645	Legionellenfunktion Sollwert	°C	55	95
	1646	Verweildauer auf LegionellenfunktionsSollwert	min	10	360
	1647	Zirkulationspumpenbetrieb während Legionellenfkt	-	Aus, Ein
	1660	Trinkwasser Zirkulationspumpe Freigabe	-	Zeitprogramm 3, Trinkwasser Freigabe, Zeitprogramm 4, Zeitprogramm 5
	1661	Trinkwasser Zirkulationspumpe Taktbetrieb	-	Aus, Ein
	1663	Trinkwasser Zirkulations-sollwert	°C	8 80
	1680	Betriebsartumschaltung Trinkwasser	-	Kein, Aus, Ein
Verbraucherkreis 1	1859	Vorlaufsollwert 1	°C	8	120
	1874	TWW-Ladevorrang VK1	-	Nein, Ja
	1875	Übertemperaturabnahme VK1	-	Nein, Ja
	1878	VK1 mit Pufferspeicher	-	Nein, Ja
	1880	Mit Vorregler/Zubring'pumpe	-	Nein, Ja
Verbraucherkreis 2	1909	Vorlaufsollwert 2	°C	8	120
	1924	TWW-Ladevorrang VK2	-	Nein, Ja
	1925	Übertemperaturabnahme VK2	-	Nein, Ja
	1928	VK2 mit Pufferspeicher	-	Nein, Ja
	1930	Mit Vorregler/Zubring'pumpe	-	Nein, Ja
Verbraucherkreis 3	1959	Vorlaufsollwert 3	°C	8
	1974	TWW-Ladevorrang VK3	-	Nein, Ja
	1975	Übertemperaturabnahme VK3	-	Nein, Ja
	1978	VK3 mit Pufferspeicher	-	Nein, Ja
	1980	Mit Vorregler/Zubring'pumpe	-	Nein, Ja
Schwimmbad	2055	Sollwert Solarbeheizung	°C	8 80
	2056	Sollwert Erzeugerbeheizung	°C	8 80
	2065	Ladevorrang Solar	-	Priorität 1,Priorität 2,Priorität 3
	2070	Schwimmbadtemp Maximum	°C	8 95
	2080	Mit Solareinbindung -		Nein, Ja

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Vorregler/Zubringerpumpe	2110 Vorlauftemperatur-Minimalbegrenzung Vorregler		°C	8 95
	2111 Vorlauftemperatur-Maximalbegrenzung Vorregler		°C	8 95
	2121 Zubringerpumpe bei Erzeugersperre		-	Aus, Ein
	2130 Mischer-Sollwertüberhöhung Vorregler		°C	0 50
	2132 Antrieb-Regelungsart Vorregler		-	2-Punkt, 3-Punkt
	2133 Antrieb-Schaltdifferenz Vorregler		°C	0 20
	2134 Laufzeit Antrieb Vorregler		s	30 873
	2135 P-Band (Xp) Vorregler		°C	1 100
	2136 Nachstellzeit (Tn) Vorregler		s	10 873
	2150 Vorregler/Zubringerpumpe -			Vor Pufferspeicher, Nach Pufferspeicher
Kessel	2210 Kesseltemperatur-Minimalbegrenzung		°C	8 95
	2212 Kesseltemperatur-Maximalbegrenzung		°C	8 120
	2214 Kesselsollwert im Handbetrieb		°C	8 120
	2233 P-Band Xp Heizkreise		°C	1 200
	2234 Nachstellzeit (Tn) Heizen		s	4 873
	2235 Vorhaltezeit (Tv) Heizen		s	0 30
	2236 P-Band Xp Trinkwasser		°C	1 200
	2237 Nachstellzeit (Tn) Trinkwasser		s	4 873
	2238 Vorhaltezeit (Tv) Trinkwasser		s	0 30
	2241 Brennerlaufzeit-Minimalbegrenzung		min	0 20
	2243 Brennermindestpausenzeit		min	0 60
	2245 Max. Regeldiff. ohne Abbruch der Mindestpause		°C	0 80
	2250 Pumpennachlaufzeit		min	0 240
	2253 Pumpennachl'zeit nach TWW		min	0 20
	2270 Rücklauftemperatur-Begrenzung		°C	8 95
	2301 Kesselpumpe bei Erzeugersperre		-	Aus, Ein
	2305 Wirkung Erzeugersperre		-	Nur Heizbetrieb, Heiz- und Trinkwasserbetrieb
	2316 Temperaturhub Maximum		°C	0 80
	2317 Temperaturhub Nenn		°C	0 80
	2320 Kesselpumpenmodulation		-	Keine, Bedarf, Kesselsollwert, Temperaturhub Nenn, Brennerleistung
	2321 Anlaufdrehzahl Kesselpumpe		%	0 100
	2322 Pumpendrehzahl Minimum Kessel		%	0 100
	2323 Pumpendrehzahl Maximum Kessel		%	0 100
	2324 Drehzahl P-Band Xp Kessel		°C	1 200
	2325 Drehzahl Nachstellzeit Kessel		s	10 873

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedien-zeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen *
Kessel	2326	Drehzahl Vorhaltezeit Kessel	s	0	30
	2329	Pumpensollwertreduktion bei kleiner Kesselleist	°C 0	20
	2330	Nennleistung Kessel	kW 0	2000
	2331	Nennleistung erste Stufe	kW 0	2000
	2334	Leistung bei minimaler Pumpendrehzahl	% 0	100
	2335	Leistung bei maximaler Pumpendrehzahl	% 0	100
	2441	Maximale Gebläsedrehzahl im Heizbetrieb	U/min	0	10000
	2442	Max Gebl'drehzahl Durchlad	U/min	0	10000
	2444	Maximale Gebläsedrehzahl bei Trinkwasserbetrieb	U/min	0	10000
	2445	Gebläseabschaltung bei Heizbetrieb	-	Aus, Ein
	2446	Gebläseabschaltverzögerung	s 0	200
	2450	Reglerverzögerung	-	Aus, Nur Heizbetrieb, Nur Trinkwasserbetrieb,
	2452	Reglerverzögerung Drehzahl	U/min	0	10000
	2453	Reglerverzögerung Dauer	s 0	255
	2470	Verz' Wärmeanfo Sonderbet	s 0	600
	2630	Autom Entlüftungsfunktion	-	Aus, Ein
	2655	Einschaltdauer Entlüftung	s 0	240
	2656	Ausschaltdauer Entlüftung	s 0	240
	2657	Anzahl Wiederholungen	-	0 100
	2662	Entlüftdauer Heizkreis	min	0	255
	2663	Entlüftdauer Trinkwasser	min	0	255
Kaskade (nur wenn aktiviert)	3510	Kaskadenführungsstrategie	-	Spät ein, früh aus; Spät ein, spät aus; Früh ein, spät ein
	3511	Leistungsband, untere Grenze (Pmin)	% 0	100
	3512	Leistungsband, obere Grenze (Pmax)	% 0	100
	3530	Freigabeintegral Erzeugerfolge	°C*min	0 500
	3531	Rückstellintegral Erzeugerfolge	°C*min	0 500
	3532	Wiedereinschaltspere	s 0	1800
	3533	Zuschaltverzögerung Folgewärmeerzeuger	min	0	120
	3534	Zwangszeit Grundstufe bei Erzeugerzuschaltung	s 0	1200
	3540	Zeit bis autom Erzeugerfolgeumschaltung	h 10	990
	3541	Ausgrenzung bei autom. Erzeugerfolgeumschaltung	-	Keine, Erster Erzeuger, Letzter Erzeuger, Erster und letzter Erzeuger

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Kaskade(nur wenn aktiviert)	3544	Führender Erzeuger	-	1	16
	3560	Kaskade Rücklaufsollwert Minimum	°C 8	95

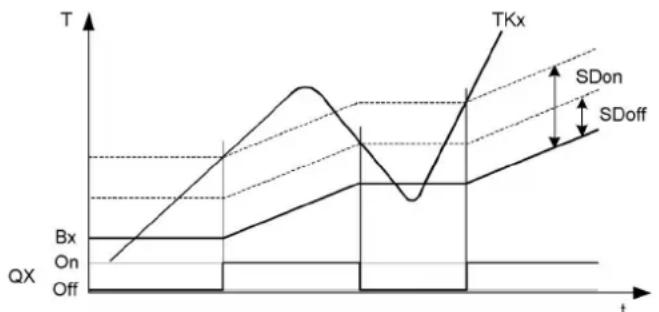

Solar	3810	Temperaturdifferenz Ein Solar	°C	0 40
	3811	Temperaturdifferenz Aus Solar	°C	0 40
	3812 Minimale Ladetemperatur Trinkwasserspeicher		°C	8 95
	3813	Temp'differenz EIN Puffer	°C	0 40
	3814	Temp'differenz AUS Puffer	°C	0 40
	3815	Ladetemp Min Puffer	°C	8 95
	3816	Temp'differenz EIN Sch'bad	°C	0 40
	3817	Temp'differenz AUS Sch'bad	°C	0 40
	3818	Ladetemp Min Schwimmbad	°C	8 95
	3822	Ladevorrang Speicher	-	Kein, Trinkwasserspeicher, Pufferspeicher
	3825	Ladezeit relativer Vorrang	min	2 60
	3826	Wartezeit relativer Vorrang	min	1 40
	3827	Wartezeit Parallelbetrieb	min	0 40
	3828	Verzögerung Sekundärpumpe	s	0	600
	3830	Kollektorstartfunktion	min	5 60
	3831	Mindestlaufzeit Kollekt'pumpe	s	5	120
	3834	Kollektorstartfunktion Gradient	min/°C	1 20
	3840	Kollektor Frostschutz	°C	-20	5

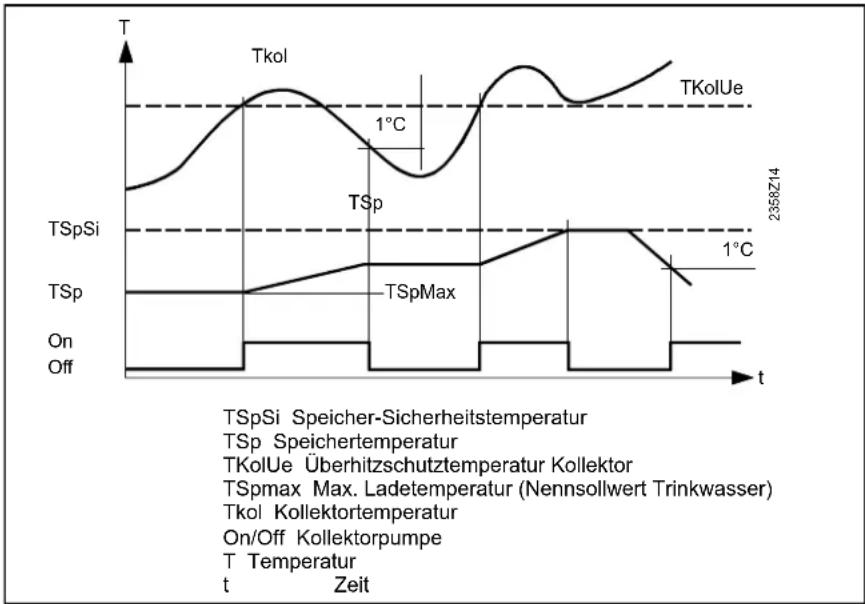

	3850	Kollektorüberhitzschutz	°C	30	350
	3860	Verdampfung Wärmeträger	°C	60	350
	3870	Pumpendrehzahl Minimum	%	0	100
	3871	Pumpendrehzahl Maximum	%	0	100
	3880	Art des Frostschutzmittels		Kein (Wasser), Ethylenglykol, Propylenglykol,Mischung Ethylen- und Propylenglykol
	3881	Frost'mittel Konzentration	%	1	100
	3884	Volumenstrom Solarpumpe	l/h	10	1500
	3887	Impulseinheit Ertrag	l	0	100
Feststoffkessel	4102	Sperrt andere Erzeuger		Aus, Ein
	4110	Sollwert Minimum	°C	8	120
	4130	Temperaturdifferenz EIN	°C	1 40
	4131	Temperaturdifferenz AUS	°C	0 40
	4133	Vergleichstemperatur		Trinkwasserfühler B3, Trinkwasserfühler B31,Pufferspeicherfühler B4, Pufferspeicherfühler B41,Vorlaufsollwert, Sollwert Minimum
	4141	Ubertemperaturableitung	°C	60	140

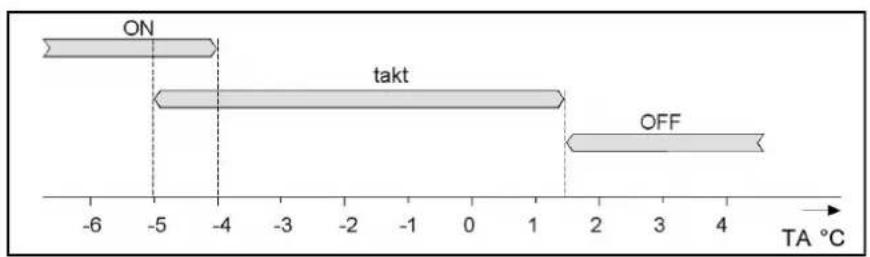

	4170	Anl'frostschutz Kess'pumpe		Aus, Ein

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Pufferspeicher	4720 Automatische Erzeugersperre -			Keine, Mit B4, Mit B4 und B42/B41
	4721 Automatische Erzeugersperre Schaltdifferenz	°C		0 20
	4722 Temp'differenz Puffer/HK bis Erzeugerfreigabe	°C		-20 20
	4724 Min Speich'temp Heizbetrieb	°C		8 95
	4750 Pufferspeicher Ladetemperatur Maximum	°C		8 95
	4755 Rückkühltemperatur Pufferspeicher	°C		8 95
	4756 Pufferspeicher Rückkühlung TWW/HK's	-		Aus, Ein
	4757 Pufferspeicher Rückkühlung Kollektor	-		Aus, Sommer, Immer
	4783 Pufferspeicher mit Solareinbindung	-		Nein, Ja
	4790 Rücklaufumlenkung Temperaturdifferenz Ein	°C		0 40
	4791 Rücklaufumlenkung Temperaturdifferenz Aus	°C		0 40
	4795 Vergleichstemperatur Rücklaufumlenkung	-		Pufferspeicherfühler B4, Pufferspeicherfühler B41, Pufferspeicherfühler B42
	4796 Wirksinn Rücklaufumlenkung -			Rücklauftemperatur-Absenkung, Rücklauftemperatur-Anhebung
	4800 Pufferspeicher Teilladung Sollwert	°C		8 95
	4810 Durchladung Pufferspeicher -			Aus, Heizbetrieb, Immer
	4811 Durchladetemperatur Minimum	°C		8 80
	4813 Durchladefühler -			Mit B4, Mit B42/B41
TWW-Speicher	5010 Trinkwasserladung	-		Einmal/Tag, Mehrmals/Tag, Ein
	5020 Trinkwasser	°C		0 30
	5021 Trinkwasser	°C		0 30
	5022 Trinkwasser Nachladeregeling	-		Nachladen, Durchladen, Durchladen Legio, Durchladen 1. Ladung, Durchladen 1. Ladung und Legio
	5024 Trinkwasser Schaltdifferenz	°C		0 20
	5030 Trinkwasser	min		10	600
	5040 Trinkwasser Entladeschutz	-		Aus, Immer, Automatisch
	5050 Trinkwasser Ladetemperatur	°C		8 95
	5055 Trinkwasserspeicher	°C		8 95
	5056 Trinkwasserspeicher	-		Aus, Ein
	5057 Trinkwasserspeicher	-		Aus, Sommer, Immer
	5060 Trinkwasser Elektroeinsatz	-		Ersatzbetrieb, Nur im Sommer, Immer
	5061 Trinkwasser Elektroeinsatz Freigabe	-		24h/Tag, Trinkwasser Freigabe, Zeitprogramm 4
	5062 Trinkwasser Elektroeinsatz	-		Externer Thermostat, Trinkwasserfühler
	5070 Trinkwasser Automatischer	-		Aus, Ein
	5085 Trinkwasserspeicher Übertemperaturabnahme	-		Aus, Ein

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
TWW-Speicher	5090 Trinkwasserspeicher mit Pufferspeicher		- Nein, Ja
	5092 Trinkwasserspeicher mit Vorregler/Zubringerpumpe		- Nein, Ja
	5093 Trinkwasserspeicher mit Solareinbindung		- Nein, Ja
	5101 Pumpendrehzahl Minimum Trinkwasser		% 0	100
	5102 Pumpendrehzahl Maximum Trinkwasser		% 0	100
	5130 Umladestrategie		-	Aus, Immer, Trinkwasserfreigabe
	5131 Vergleichstemperatur		-	Trinkwasserfühler B3, Trinkwasserfühler B31

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Konfiguration	5700	Anlageschema Voreinstellung	-	1	4
	5710	Heizkreis 1	-	Aus, Ein
	5715	Heizkreis 2	-	Aus, Ein
	5730	Trinkwasser-Sensor	-	Trinkwasserfühler B3, Thermostat, TWW Zapffühler B38
	5731	Trinkwasser-Stellglied	-	Keine Ladeanforderung, Ladepumpe, Umlenkventil
	5734 Grundposition TWW Umlenkventil	-	-	Letzte Anforderung, ,Heizkreis, Trinkwasser
	5736	Trinkwasser Trennschaltung	-	Aus, Ein
	5737	Wirksinn TWW Umlenkventil	-	Position Ein TWW, Position Ein Heizkreis
	5738 Umlenkventil TWW in Mittelposition fahren	-	Aus, Ein
	5774 Steuerung Kesselpumpe/ TWW Umlenkventil	-	Alle Anforderungen, Nur Anforderungen HK1/TWW
	5840	Solarstellglied	-	Ladepumpe, Umlenkventil
	5841 Externer Solartauscher -			Gemeinsam, Trinkwasserspeicher, Pufferspeicher
	5870	Kombispeicher	-	Nein, Ja
	5890	Relaisausgang QX1		0: Kein1: Zirkulationspumpe Q42: Elektroeinsatz TWW K63: Kollektorpumpe Q54: Verbr'kreispumpe VK1 Q155: Kesselpumpe Q16: Bypasspumpe Q127: Alarmausgang K108: 2. Pumpenstufe Hk1 Q219: 2. Pumpenstufe HK2 Q2210: 2. Pumpenstufe HK3 Q2311: Heizkreispumpe HK3 Q2012: Verbr'kreispumpe VK2 Q1813: Zubringerpumpe Q1414: Erzeugersperrventil Y415: Feststoffkesselpumpe Q1016: Zeitprogramm 5 K1317: Pufferrücklaufventil Y1518: Solarpumpe ext. Tauscher K919: Solarstellglied Puffer K820: Solarstellglied Schw'bad K1822: Verbr'kreispumpe VK3 Q1925: Kaskadenpumpe Q2526: Speicherumladepumpe Q1127: TWW Durchmischpumpe Q3528: TWW Zwischenkreispumpe Q3329: Wärmeanforderung K2730: Kälteanforderung K2833: Heizkreispumpe HK1 Q234: Heizkreispumpe HK2 Q635: Trinkwasserstellglied Q336: Durchl'erhitzerstellglied Q3438: Wassernachfüllung K3439: 2. Kesselpumpenstufe Q2740: Meldeausgang K3541: Betriebsmeldung K3642: Abgasklappe K3743: Gebläseabschaltung K38
	5892	Trinkwasserstellglied Q3	-
	5930	Fühlereingang BX1		0: Kein1: Trinkwasserfühler B312: Kollektorfühler B64: Trinkwasser Zirkulationsfühler B395: Pufferspeicherfühler B46: Pufferspeicherfühler B417: Abgastemperaturfühler B88: Schienenvorlauffühler B109: Feststoffkesselfühler B2210: TWW Ladefühler B3611: Pufferspeicherfühler B4212: Schienenrücklauffühler B7313: Kaskadenrücklauffühler B7014: Schwimmbadfühler B1316: Solarvorlauffühler B6317: Solarrücklauffühler B6419: Primärtauscherfühler B26
	5931	Fühlereingang BX2
	5932	Fühlereingang BX3	-

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Konfiguration	5950	Eingang H1 Funktionswahl		0: Keine1: BA-Umschaltung HK's+TWW2: BA-Umschaltung TWW3: BA-Umschaltung HK's4: BA-Umschaltung Hk15: BA-Umschaltung Hk26: BA-Umschaltung Hk37: Erzeugersperre8: Fehler-/Alarmmeldung9: Verbr'anforderung VK110: Verbr'anforderung VK211: Verbr'anforderung VK312: Übertemperaturableitung13: Freigabe Schwimmbad Solar14: Betriebsniveau TWW15: Betriebsniveau HK116: Betriebsniveau HK217: Betriebsniveau HK318: Raumthermostat HK119: Raumthermostat HK220: Raumthermostat HK321: Trinkwasser Durchflussschalter22: Trinkwasserthermostat24: Impulszählung28: Rückmeldung Abgasklappe29: Startverhinderung31: Kessel-Durchflussschalter32: Kessel-Druckschalter51: Verbr'anforderung VK1 10V52: Verbr'anforderung VK2 10V53: Verbr'anforderung VK3 10V54: Druckmessung 10V58: Leistungsvorgabe 10V
	5960 Eingang H3 Funktionswahl -

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Konfiguration	5971 Kontaktart H4 -			Ruhe, Arbeit
	5973 Frequenzwert 1 H4 -			0 1000
	5974 Funktionswert 1 H4 -			-1000 5000
	5975 Frequenzwert 2 H4 -			0 1000
	5976 Funktionswert 2 H4 -			-1000
	5977 Eingang H5 Funktionswahl -			0: Keine1: BA-Umschaltung HK's+TWW2: BA-Umschaltung TWW3: BA-Umschaltung HK's4: BA-Umschaltung Hk15: BA-Umschaltung Hk26: BA-Umschaltung Hk37: Erzeugersperre8: Fehler-/Alammeldung9: Verbr'anforderung VK110: Verbr'anforderung VK211: Verbr'anforderung VK312: Übertemperaturableitung13: Freigabe Schwimmbad Solar14: Betriebsniveau TWW15: Betriebsniveau HK116: Betriebsniveau HK217: Betriebsniveau HK318: Raumthermostat HK119: Raumthermostat HK220: Raumthermostat HK321: Trinkwasser Durchflussschalter22: Trinkwasserthermostat24: Impulszählung28: Rückmeldung Abgasklappe29: Startverhinderung31: Kessel-Durchflussschalter32: Kessel-Druckschalter
	5978 Kontaktart H5 -			Ruhe, Arbeit
	6020 Funkt. Erweiterungsmodul 1 -			0: Keine Funktion1: Multifunktional2: Heizkreis 13: Heizkreis 24: Heizkreis 35: Rücklaufregler6: Solar Trinkwasser7: Vorregler/Zubringerpumpe
	6021	Funkt. Erweiterungsmodul 2	-
	6022	Funkt. Erweiterungsmodul 3	-
	6024	Funkt. Eingang EX21 Modul 1	-	0: Keine25: Temperaturwächter HK
	6026	Funkt. Eingang EX21 Modul 2	-
	6028	Funkt. Eingang EX21 Modul 3	-
	6030	Relaisausgang QX21 Modul 1	-	0: Kein1: Zirkulationspumpe Q42: Elektroeinsatz TWW K63: Kollektorpumpe Q54: Verbr'kreispumpe VK1 Q155: Kesselpumpe Q16: Bypasspumpe Q127: Alarmausgang K108: 2. Pumpenstufe Hk1 Q219: 2. Pumpenstufe HK2 Q2210: 2. Pumpenstufe HK3 Q2311: Heizkreispumpe HK3 Q2012: Verbr'kreispumpe VK2 Q1813: Zubringerpumpe Q1414: Erzeugersperrventil Y415: Feststoffkesselpumpe Q1016: Zeitprogramm 5 K1317: Pufferrücklaufventil Y1518: Solarpumpe ext. Tauscher K919: Solarstellglied Puffer K8Siehe nächste Seite für mehr Funktionen
	6031	Relaisausgang QX22 Modul 1	-
	6032	Relaisausgang QX23 Modul 1	-
	6033	Relaisausgang QX21 Modul 2	-
	6034	Relaisausgang QX22 Modul 2	-
	6035	Relaisausgang QX23 Modul 2	-
	6036	Relaisausgang QX21 Modul 3	-
	6037	Relaisausgang QX22 Modul 3	-
	6038	Relaisausgang QX23 Modul 3	-

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Konfiguration	6030	Relaisausgang QX21 Modul 1	-	Siehe vorige Seite für mehr Funktionen
	6031 Relaisausgang QX22 Modul 1 -			20: Solarstellglied Schw’bad K18
	6032 Relaisausgang QX23 Modul 1 -			22: Verbr’kreispumpe VK3 Q19
	6033 Relaisausgang QX21 Modul 2 -			25: Kaskadenpumpe Q25
	6034 Relaisausgang QX22 Modul 2 -			26: Speicherumladepumpe Q11
	6035 Relaisausgang QX23 Modul 2 -			27: TWW Durchmischpumpe Q35
	6036 Relaisausgang QX21 Modul 3 -			28: TWW Zwischenkreispumpe Q33
	6037 Relaisausgang QX22 Modul 3 -			29: Wärmeanforderung K27
	6038 Relaisausgang QX23 Modul 3 -			30: Kälteanforderung K28
	6040 Fühlereingang BX21 Modul 1 -			33: Heizkreispumpe HK1 Q2
	6041 Fühlereingang BX22 Modul 1 -			34: Heizkreispumpe HK2 Q6
	6042 Fühlereingang BX21 Modul 2 -			35: Trinkwasserstellglied Q3
	6043 Fühlereingang BX22 Modul 2 -			36: Durch‘erhitzerstellglied Q34
	6044 Fühlereingang BX21 Modul 3 -			38: Wassernachfüllung K34
	6045 Fühlereingang BX22 Modul 3 -			39: 2. Kesselpumpenstufe Q27
	6046 Eingang H2 Modul 1 Funktionswahl	-		40: Meldeausgang K35
	6054 Eingang H2 Modul 2 Funktionswahl	-		41: Betriebsmeldung K36
	6062 Eingang H2 Modul 3 Funktionswahl	-		42: Gebläseabschaltung K38
	6047 Kontaktart H2 Modul 1 -			0: Kein
	6055 Kontaktart H2 Modul 2 -			1: Trinkwasserfühler B31
	6063 Kontaktart H2 Modul 3 -			2: Kollektorfühler B6
	6049 Spannungswert 1 H2 Modul 1	V		4: Trinkwasser Zirkulationsfühler B39
	6057 Spannungswert 1 H2 Modul 2	V		5: Pufferspeicherfühler B4
	6065 Spannungswert 1 H2 Modul 3	V		6: Pufferspeicherfühler B41
	6050 Funktionswert 1 H2 Modul 1	-		7: Abgastemperaturfühler B8
	6058 Funktionswert 1 H2 Modul 2	-		8: Schienenvorlauffühler B10
	6066 Funktionswert 1 H2 Modul 3	-		9: Feststoffkesselfühler B22
	6040 Fühlereingang BX21 Modul 1 -			10: TWW Ladefühler B36
	6041 Fühlereingang BX22 Modul 1 -			11: Pufferspeicherfühler B42
	6042 Fühlereingang BX21 Modul 2 -			12: Schienenrücklauffühler B73
	6043 Fühlereingang BX22 Modul 2 -			13: Kaskadenrücklauffühler B70
	6044 Fühlereingang BX21 Modul 3 -			14: Schwimmbadfühler B13
	6045 Fühlereingang BX22 Modul 3 -			15: Solarvorlauffühler B63
	6046 Eingang H2 Modul 1 Funktionswahl	-		16: Solarrücklauffühler B64
	6054 Eingang H2 Modul 2 Funktionswahl	-		17: Solarrücklauffühler B64
	6062 Eingang H2 Modul 3 Funktionswahl	-		18: Primärtauscherfühler B26
	6047 Kontaktart H2 Modul 1 -			0: Keine
	6055 Kontaktart H2 Modul 2 -			1: BA-Umschaltung HK’s+TWW
	6063 Kontaktart H2 Modul 3 -			2: BA-Umschaltung TWW
	6049 Spannungswert 1 H2 Modul 1	V		3: BA-Umschaltung HK’s
	6057 Spannungswert 1 H2 Modul 2	V		4: BA-Umschaltung Hk1
	6065 Spannungswert 1 H2 Modul 3	V		5: BA-Umschaltung Hk2
	6050 Funktionswert 1 H2 Modul 1	-		6: BA-Umschaltung Hk3
	6058 Funktionswert 1 H2 Modul 2	-		7: Erzeugersperre
	6066 Funktionswert 1 H2 Modul 3	-		8: Fehler-/Alammeldung
	6047 Kontaktart H2 Modul 1 -			9: Verbr’anforderung VK1
	6055 Kontaktart H2 Modul 2 -			10: Verbr’anforderung VK2
	6063 Kontaktart H2 Modul 3 -			11: Verbr’anforderung VK3
	6049 Spannungswert 1 H2 Modul 1	V		12: Übertemperaturleitung
	6057 Spannungswert 1 H2 Modul 2	V		13: Freigabe Schwimmbad Solar
	6065 Spannungswert 1 H2 Modul 3	V		14: Betriebsniveau TWW
	6050 Funktionswert 1 H2 Modul 1	-		15: Betriebsniveau HK1
	6058 Funktionswert 1 H2 Modul 2	-		16: Betriebsniveau HK2
	6066 Funktionswert 1 H2 Modul 3	-		17: Betriebsniveau HK3
	6047 Kontaktart H2 Modul 1 -			18: Raumthermostat HK1
	6055 Kontaktart H2 Modul 2 -			19: Raumthermostat HK2
	6063 Kontaktart H2 Modul 3 -			20: Raumthermostat HK3
	6049 Spannungswert 1 H2 Modul 1	V		21: Trinkwasser Durchflussschalter
	6057 Spannungswert 1 H2 Modul 2	V		22: Trinkwasserthermostat
	6065 Spannungswert 1 H2 Modul 3	V		23: Temperaturwächter HK
	6050 Funktionswert 1 H2 Modul 1	-		24: Startverhinderung
	6058 Funktionswert 1 H2 Modul 2	-		25: Kessel-Durchflussschalter
	6066 Funktionswert 1 H2 Modul 3	-

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min. Max		Werkseinstellungen*
Konfiguration	6051	Spannungswert 2 H2 Modul 1	V	0 10
	6059	Spannungswert 2 H2 Modul 2	V
	6067	Spannungswert 2 H2 Modul 3	V
	6052	Funktionswert 2 H2 Modul 1 -		-1000 5000
	6060	Funktionswert 2 H2 Modul 2 -
	6068	Funktionswert 2 H2 Modul 3 -
	6097	Fühlertyp Kollektor -		NTC, PT 1000
	6098	Messwertkorrektur Kollektorfühler 1 (B6)	°C	-20	20
	6100	Aussentemperaturfühler Messwertkorrektur	°C	-3	3
	6110	Gebäudezeitkonstante	h	0 50
	6117	Zentrale Sollwertführung	°C	1	100

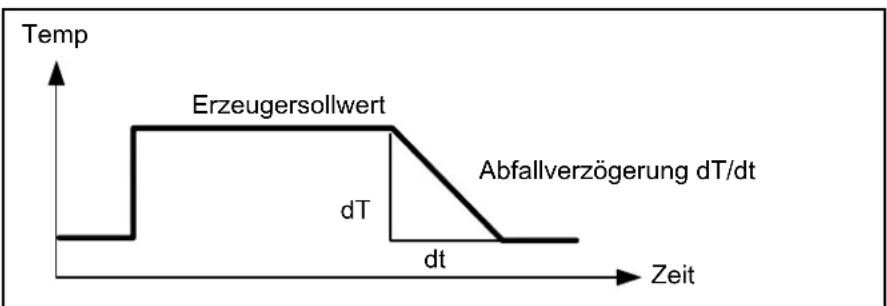

	6118	Sollwertabfall Verzögerung	K/min	Aus , 1 - 200
	6120	Anlagefrostschutz	-	Aus, Ein
	6200	Fühler speichern -		Nein, Ja
	6205	Parameter zurücksetzen	-	Nein, Ja
	6212	Kontrollnummer Erzeuger 1 -		0	199999
	6213	Kontrollnummer Erzeuger 2 -		0	199999
	6215	Kontrollnummer Speicher	-	0	199999
	6217	Kontrollnummer Heizkreise	-	0	199999
	6220	Geräte-SW-Version	-	0 99
LPB	6600	LPB-Adresse	-	0	239
	6601	Segment-Adresse	-	0	16
	6604	LPB-Speisung Funktionswahl	-	Aus, Automatik
	6605	LPB-Speisung Status	-	Aus, Ein
	6610	Anzeige Systemmeldungen -		Nein, Ja
	6612	Alarmverzögerung	min	2-60 min
	6620	Wirkbereich der zentralen Umschaltungen	-	Segment, System
	6621	Sommer/Winter-Umschaltautomatik	-	Lokal, Zentral
	6623	Betriebsartumschaltung	-	Lokal, Zentral
	6624	Manuelle Erzeugersperre	-	Lokal, eigenes Segment
	6625	Trinkwasserzuordnung	-	Eigener Regler, Alle Regler im Segment, Alle Regler im Verbund
	6632	Aussentempgrenze von externen Erzeugern beachten	-	Nein, Ja
	6640	Uhrzeit-Lieferant	-	Autonome Uhr im Regler Vom Bus: Slave ohne Fernverstellung Vom Bus: Slave mit Fernverstellung Regler ist Uhrzeitmaster
	6650	Aussentemperatur-Lieferant	-	0	239

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzei-le	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Fehler 6700 Fehlermeldung -				0 65535
				0 65535
				0 255
				0 1
				min	10 240
				min
				min
				min
				min	10	240
				h	1	48
				h:m	00:00	23:59
				-	0	9999
				-	0	9999
				-	0	9999
				-	0 255
				-	0 255

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Wartung/Sonderbetrieb	7040 Brennerstunden Wartungsintervall		h 100	10000
	7041 Brennerstunden seit der Wartung		h 0	10000
	7042 Brennerstarts Wartungsintervall		- 100	65500
	7043 Brennerstarts seit der		- 0	65535
	7044 Wartungsintervall		Monate	1	240
	7045 Zeit seit der Wartung		Monate	0	240
	7050 Gebläse-Drehzahlgrenze für Wartungsmeldung		U/min	0	10000
	7051 Ionisationsstrom-Wartungsmeldung		-	Nein, Ja
	7130 Schornsteinfegerfunktion		-	Aus, Ein
	7131 Schornsteinfegerfunktion Brennerleistung		-	Teillast, Vollast, Maximale Heizlast
	7140 Handbetrieb		-	Aus, Ein
	7143 Reglerstoppfunktion		-	Aus, Ein
	7145 Reglerstopp Sollwert		%	0	100
	7146 Entlüftungsfunktion		-	Aus, Ein
	7147 Entlüftungsart		-	Keine, HK Dauerlauf, HK getaktet, TWW Dauerlauf,
	7170 Telefon Kundendienst		- 0	9
	7250 Parametrierstick Speicherposition Datensatz		- 0	250
	7251 Parametrierstick Bezeichnung Datensatz		- 0	255
	7252 Parametrierstick Befehl		-	Keine Operation, Lesen von Stick, Schreiben auf Stick
	7253 Parametrierstickoperation Fortschritt		%	0	100

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
Wartung/Sonderbetrieb	7254 Parametrierstick Status -			0: Kein Stick1: Keine Operation2: Schreiben auf Stick3: Lesen von Stick4: EMV Test aktiv5: Fehler Schreiben6: Fehler Lesen7: Inkompatib. Datensatz8: Falscher Sticktyp9: Fehler Stickformat10: Datensatz prüfen11: Datensatz gesperrt12: Sperre Lesen
I/O-Test	7700	Relaistest	-	0: Kein Test1: Alles aus2: Relaisausgang QX13: Relaisausgang QX24: Relaisausgang QX35: Relaisausgang QX46: Relaisausgang QX21 Modul 17: Relaisausgang QX22 Modul 18: Relaisausgang QX23 Modul 19: Relaisausgang QX21 Modul 210: Relaisausgang QX22 Modul 211: Relaisausgang QX23 Modul 212: Relaisausgang QX21 Modul 313: Relaisausgang QX22 Modul 314: Relaisausgang QX23 Modul 3
	7713	Ausgangstest P1	%	0	100
	7714	PWM Ausgang P1	%	0	100
	7730	Aussentemp. B9	°C	-50	50
	7750	Trinkwassertemp. B3/B38	°C	0	140
	7760	Kesseltemp. B2	°C	0	140
	7820	Fühlertemp. BX1	°C	-28	350
	7821	Fühlertemp. BX2	°C	-28	350
	7822	Fühlertemp. BX3	°C	-28	350
	7823	Fühlertemp. BX4	°C	-28	350
	7830	Fühlertemp. BX21 Modul 1	°C	-28	350
	7831	Fühlertemp. BX22 Modul 1	°C	-28	350
	7832	Fühlertemp. BX21 Modul 2	°C	-28	350
	7833	Fühlertemp. BX22 Modul 2	°C	-28	350
	7834	Fühlertemp. BX21 Modul 3	°C	-28	350
	7835	Fühlertemp. BX22 Modul 3	°C	-28	350
	7840	Spannungssignal H1	V	0	10
	7841	Kontaktzustand H1	-	Offen, Geschlossen
	7845	Spannungssignal H2 Modul 1	V	0	10
	7846	Kontaktzustand H2 Modul 1	-	Offen, Geschlossen
	7848	Spannungssignal H2 Modul 2	V	0	10
	7849	Kontaktzustand H2 Modul 2	-	Offen, Geschlossen
	7851	Spannungssignal H2 Modul 3	V	0	10
	7852	Kontaktzustand H2 Modul 3	-	Offen, Geschlossen
	7854	Spannungssignal H3	V	0	10
	7855	Kontaktzustand H3	-	Offen, Geschlossen

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen*
I/O-Test	7862	Frequenz H4	-	0	2000
	7860	Kontaktzustand H4	-	Offen, Geschlossen
	7865	Kontaktzustand H5	-	Offen, Geschlossen
	7872	Kontaktzustand H6	-	Offen, Geschlossen
	7874	Kontaktzustand H7	-	Offen, Geschlossen
	7950	Signal Eingang EX21 Modul 1	-	0V, 230V
	7951	Signal Eingang EX21 Modul 2	-	0V, 230V
	7952	Signal Eingang EX21 Modul 3	-	0V, 230V
Status	8000	Status Heizkreis 1	-	0: ---1: STB angesprochen254: Wert 550; 254255: Wert 550; 255
	8001	Status Heizkreis 2	-
	8002	Status Heizkreis 3	-
	8003	Status Trinkwasser	-
	8005	Status Kessel	-
	8007	Status Solar	-
	8008	Status Feststoffkessel	-
	8009	Status Brenner	-
	8010	Status Pufferspeicher	-
	8011	Status Schwimmbad	-
Diagnose Kaskade (nur wenn aktiviert)	8100	Priorität Erzeuger 1	-	0	16	Nur Anzeige
	8101	Status Erzeuger 1	-	0: Fehlt1: In Störung2: Handbetrieb aktiv3: Erzeugersperre aktiv4: Schornsteinfegerfekt aktiv5: Temporär nicht verfügbar6: Aussentemp'grenze aktiv7: Nicht freigegeben8: Freigegeben
	8102	Priorität Erzeuger 2	-	0	16
	8103	Status Erzeuger 2	-	Siehe Zeilenummer 8101
	8104	Priorität Erzeuger 3	-	0	16
	8105	Status Erzeuger 3	-	Siehe Zeilenummer 8101
	8106	Priorität Erzeuger 4	-	0	16
	8107	Status Erzeuger 4	-	Siehe Zeilenummer 8101
	8108	Priorität Erzeuger 5	-	0	16
	8109	Status Erzeuger 5	-	Siehe Zeilenummer 8101
	8110	Priorität Erzeuger 6	-	0	16
	8111	Status Erzeuger 6	-	Siehe Zeilenummer 8101
	8112	Priorität Erzeuger 7	-	0	16
	8113	Status Erzeuger 7	-	Siehe Zeilenummer 8101
	8114	Priorität Erzeuger 8	-	0	16
	8115	Status Erzeuger 8	-	Siehe Zeilenummer 8101
	8116	Priorität Erzeuger 9	-	0	16
	8117	Status Erzeuger 9	-	Siehe Zeilenummer 8101
	8118	Priorität Erzeuger 10	-	0	16
	8119	Status Erzeuger 10	-	Siehe Zeilenummer 8101
	8120	Priorität Erzeuger 11	-	0	16
	8121	Status Erzeuger 11	-	Siehe Zeilenummer 8101
	8122	Priorität Erzeuger 12	-	0	16
	8123	Status Erzeuger 12	-	Siehe Zeilenummer 8101
	8124	Priorität Erzeuger 13	-	0	16
	8125	Status Erzeuger 13	-	Siehe Zeilenummer 8101

* Siehe Betriebsanleitung Kessel

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen
Diagnose Kaskade	8126	Priorität Erzeuger 14	-	0	16	Nur Anzeige
	8127	Status Erzeuger 14	-	Siehe Zeilenummer 8101
	8128	Priorität Erzeuger 15	-	0	16
	8129	Status Erzeuger 15	-	Siehe Zeilenummer 8101
	8130	Priorität Erzeuger 16	-	0	16
	8131	Status Erzeuger 16	-	Siehe Zeilenummer 8101
	8138	Kaskaden-Vorlauftemperatur-Istwert	°C 0	140
	8139	Kaskaden-Vorlauftemperatur-Sollwert	°C 0	140
	8140	Kaskaden-Rücklauftemperatur-Istwert	°C 0	140
	8141	Kaskaden-Rücklauftemperatur-Sollwert	°C 0	140
	8150	Zeit bis autom Erzeugerfolgeumschaltung	h	0 990
Diagnose Erzeuger	8304	Zustand Kesselpumpe (Q1)	-	Aus, Ein		Nur Anzeige
	8308	Drehzahl Kesselpumpe	%	0	100
	8310	Kesseltemperatur-Istwert	°C	0	140
	8311	Kesseltemperatur-Sollwert	°C	0	140
	8312	Kesselschaltpunkt	°C	0	140
	8313	Schaltpunkt für Durchlauferhitzer-Betrieb	°C 0	140
	8314	Rücklauftemperatur-Istwert	°C	0	140
	8316	Abgastemperatur-Istwert	°C	0	350
	8318	Abgastemperatur-Maximalistwert	°C 0	350
	8321	Primärtauschertemperatur	°C	0	140
	8323	Gebläsedrehzahl	U/min	0	8000
	8324	Brennergebläsesollwert	U/min	0	8000
	8325	Aktuelle Gebläseansteuerung	%	0	100
	8326	Brennermodulation	%	0	100
	8327	Wasserdruck	-	0	10
	8329	Ionisationsstrom Istwert	μA	0	100
	8330	Brennerbetriebsstunden Stufe 1	h	00:00:00	2730:15:00
	8331	Brennerstarts Stufe 1	-	0	2147483647
	8338	Betriebsstunden Heizbetrieb	h	00:00:00	8333:07:00
	8339	BetriebsstundenTrinkwasserbetrieb	h	00:00:00	8333:07:00
	8390	Aktuelle Phasennummer	-	0: Wert 777; 01: TNB254: Wert 777; 254255: Wert 777; 255
	8499	Zustand Kollektorpumpe 1 (Q5)	-	Aus, Ein
	8501	Zustand Solarstellglied Puffer (K8)	-	Aus, Ein
	8502	Zustand Solarstellglied Schw’bad (K18)	-	Aus, Ein
	8505	Drehzahl Kollektorpumpe 1	%	0	100
	8506	Drehzahl Solarpump ext.Tau	%	0	100

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen
Diagnose Erzeuger	8507	Drehzahl Solarpumpe Puffer	%	0	100	Nur Anzeige
	8508	Drehzahl Solarpump Schwimmbad	% 0	100
	8510	Kollektortemperatur-Istwert 1 (B6)	°C	-28	350
	8511	Kollektortemperatur-Maximalistwert 1 (B6)	°C	-28	350
	8512	Kollektortemperatur-Minimalistwert 1 (B6)	°C	-28	350
	8513	Temperaturdifferenz Kollektor 1/TWW-Speicher	°C	-168	350
	8514	Temperaturdifferenz Kollektor 1/Pufferspeicher	°C	-168	350
	8515	Temperaturdifferenz Kollektor 1/Schwimmbad	°C	-168	350
	8519	Solarvorlauf-Temperaturfühler Ertragsmessung B63	°C	-28	350
	8520	Solarrücklauf-Temp. Fühler Ertragsmessung B64	°C	-28	350
	8526	Tagesertrag an Solarenergie	kWh	0	999,9
	8527	Gesamtertrag an Solarenergie	kWh	0	9999999,9
	8530	Betriebsstunden Solarertrag	h	00:00:00	8333:07:00
	8531	Betriebsstunden Kollektorüberhitz	h	00:00:00	8333:07:00
	8532	Betriebsstunden Kollektorpumpe	h	00:00:00	8333:07:00
	8560	Feststoffkesseltemperatur B22	°C	0	140
	8570	Betriebstunden Feststoffkessel	h	00:00:00	8333:07:00
Diagnose Verbraucher	8700	Aussentemperatur	°C	-50	50	Nur Anzeige
	8701	Aussentemperatur Minimum	°C	-50	50
	8702	Aussentemperatur Maximum	°C	-50	50
	8703	Aussentemperatur gedämpft	°C	-50	50
	8704	Aussentemperatur gemischt	°C	-50	50
	8730	Zustand Heizkreispumpe 1	-	Aus, Ein
	8731	Zustand Heizkreismischer 1 Auf	-	Aus, Ein
	8732	Zustand Heizkreismischer 1 Zu	-	Aus, Ein
	8735	Heizkreispumpe Drehzahl HK1	%	0	100
	8740	Raumtemperatur-Istwert Heizkreis 1	°C	0	50
	8741	Raumtemperatur Sollwert aktuell HK1	°C	4	35
	8743	Vorlauftemperatur Istwert Heizkreis 1	°C	0	140
	8744	Vorlauftemperatur-Sollwert resultierend HK1	°C	0	140
	8749	Raumthermostat Heizkreis 1	-	Kein Bedarf, Bedarf
	8760	Zustand Heizkreispumpe 2	-	Aus, Ein
	8761	Zustand Heizkreismischer 2 Auf	-	Aus, Ein
	8762	Zustand Heizkreismischer 2 Zu	-	Aus, Ein
	8765	Heizkreispumpe Drehzahl HK2	%	0	100
	8770	Raumtemperatur-Istwert Heizkreis 2	°C	0	50

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen
Diagnose Verbraucher	8771	Raumtemperatur Sollwert	°C	4	35	Nur Anzeige
	8773 Vorlauftemperatur Istwert Heizkreis 2		°C 0	140
	8774 Vorlauftemperatur-Sollwert resultierend HK2		°C 0	140
	8779	Raumthermostat Heizkreis 2	-	Kein Bedarf, Bedarf
	8790	Zustand Heizkreispumpe 3	-	Aus, Ein
	8791 Zustand Heizkreismischer 3 Auf		-	Aus, Ein
	8792 Zustand Heizkreismischer 3 Zu		-	Aus, Ein
	8795	Heizkreispumpe Drehzahl HK3	%	0	100
	8800	Raumtemperatur-Istwert Heizkreis 3	°C 0	50
	8801 Raumtemperatur Sollwert aktuell HK3		°C 4	35
	8803 Vorlauftemperatur Istwert Heizkreis 3		°C 0	140
	8804 Vorlauftemperatur-Sollwert resultierend HK3		°C 0	140
	8809	Raumthermostat Heizkreis 3	-	Kein Bedarf, Bedarf
	8820	Zustand Trinkwasserpumpe	-	Aus, Ein
	8825	Trinkwasserpumpe Drehzahl	%	0	100
	8826 Trinkwasser Zwischenkreispumpe Drehzahl		%	0 100
	8827 Drehzahl Durchlauferhitzerpumpe		%	0 100
	8830 Trinkwassertemperatur-Istwert Oben (B3)		°C 0	140
	8831 Trinkwassertemperatur-Sollwert aktuell		°C 8	80
	8832 Trinkwassertemperatur-Istwert Unten (B31)		°C 0	140
	8835 Trinkwasser Zirkulationstemperatur		°C 0	140
	8836 Trinkwasser Ladetemperatur		°C	0	140
	8852 Trinkwasser Zapftemperaur-Istwert		°C 0	140
	8853 Trinkwasser Durchlauferhitzer-Sollwert		°C 0	140
	8860 Trinkwasserdurchfluss		l/min	0	30
	8875 Vorlauftemperatur-Sollwert Verbraucherkreis1		°C 5	130
	8885 Vorlauftemperatur-Sollwert Verbraucherkreis2		°C 5	130
	8895 Vorlauftemperatur-Sollwert Verbraucherkreis3		°C 5	130
	8900 Schwimmbadtemperatur-Istwert (B13)		°C 0	140
	8901 Sollwerttemperatur Schwimmbad		°C 8	80
	8930 Vorreglertemperatur-Istwert		°C	0	140
	8931 Vorreglertemperatur-Sollwert		°C	0	140
	8950 Schienenvorlauftemperatur-Istwert		°C 0	140
	8951 Schienenvorlauftemperatur-Sollwert		°C 0	140
	8952 Schienenrücklauftemperatur		°C	0	140

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedienzeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen
Diagnose Verbraucher	8962	Leistungssollwert Schiene	%	0	100	Nur Anzeige
	8980 Pufferspeichertemperatur-Istwert Oben (B4)		°C 0	140
	8981	Pufferspeicher Sollwert	°C	0	140
	8982 Pufferspeichertemperatur-Istwert Unten (B41)		°C 0	140
	8983 Pufferspeichertemperatur-Istwert Mitte (B42)		°C 0	140
	9005	Wasserdruck H1	bar	0	10
	9006	Wasserdruck H2	bar	0	10
	9009	Wasserdruck H3	bar	0	10
	9031 Zustand Multifunktionales Relais (QX1)		-	Aus, Ein
	9032 Zustand Multifunktionales Relais (QX2)		- Aus, Ein	Aus, Ein
	9033 Zustand Multifunktionales Relais (QX3)		- Aus, Ein	Aus, Ein
	9034 Zustand Multifunktionales Relais (QX4)		- Aus, Ein	Aus, Ein
	9050 Zustand Multifunktionales Relais (QX21 Modul 1)		- Aus, Ein	Aus, Ein
	9051 Zustand Multifunktionales Relais (QX22 Modul 1)		- Aus, Ein	Aus, Ein
	9052 Zustand Multifunktionales Relais (QX23 Modul 1)		- Aus, Ein	Aus, Ein
	9053 Zustand Multifunktionales Relais (QX21 Modul 2)		- Aus, Ein	Aus, Ein
	9054 Zustand Multifunktionales Relais (QX22 Modul 2)		- Aus, Ein	Aus, Ein
	9055 Zustand Multifunktionales Relais (QX23 Modul 2)		- Aus, Ein	Aus, Ein
	9056 Zustand Multifunktionales Relais (QX21 Modul 3)		- Aus, Ein	Aus, Ein
	9057 Zustand Multifunktionales Relais (QX22 Modul 3)		- Aus, Ein	Aus, Ein
	9058 Zustand Multifunktionales Relais (QX23 Modul 3)		- Aus, Ein	Aus, Ein
	-	Zustand 2. Stufe Heizkreispumpe (Q21)	-	Aus, Ein		Nur Anzeige
	-	Betriebsartumschaltung Heizkreis 1	-	Inaktiv, Aktiv
	-	Zustand 2. Stufe Heizkreispumpe (Q22)	-	Aus, Ein
	-	Betriebsartumschaltung Heizkreis 2	-	Inaktiv, Aktiv
	-	Zustand 2. Stufe Heizkreispumpe (Q23)	-	Aus, Ein
	-	Betriebsartumschaltung Heizkreis 3/P	-	Inaktiv, Aktiv
	-	Zustand Elektroeinsatz Trinkwasser	-	Aus, Ein
	-	Zustand Trinkwasser Zirkulationspumpe (Q4)	-	Aus, Ein
	-	Betriebsartumschaltung Trinkwasser	-	Inaktiv, Aktiv
	-	Zustand H1-Pumpe (Q15)	-	Aus, Ein
	-	Zustand H2-Pumpe (Q18)	-	Aus, Ein
	-	Zustand H3-Pumpe (Q19)	-	Aus, Ein
	-	Zustand Zubringerpumpe	-	Aus, Ein

Parametrierung Heizungsfachkraft

Menü-Auswahl	Bedien-zeile	Auswahlmöglichkeit	Einheit	Min.	Max	Werkseinstellungen *
Diagnose Verbraucher	- Zustand Vorreglermischer Auf (Y19)		-	Aus, Ein		Nur Anzeige
	- Zustand Vorreglermischer Zu (Y20) -			Aus, Ein
	- Zustand Erzeugersperre (Y4) -			Aus, Ein
	- Zustand Zeitprogramm 5 Relais (K13)		-	Aus, Ein
	- Zustand Pufferrücklaufventil (Y15) -			Aus, Ein
	- Zustand Wärmeanforderung (K27) -			Aus, Ein
	- Zustand Durchl'erhitzerpumpe (Q34)		-	Aus, Ein
	- Zustand Speicherumladepumpe (Q11)		-	Aus, Ein
	- Zustand TWW Durchmischpumpe (Q35)		-	Aus, Ein
	- Zustand TWW Zwischenkreispumpe (Q33)		-	Aus, Ein
	- Flowswitch -			Aus, Ein
Feuerungs-automat	9500 Vorlüftzeit s			0 51
	9512	Gebläse-Solldrehzahl in Zündlast	U/min	0	10000
	9524	Gebläse-Solldrehzahl in Teillast	U/min	0	10000
	9529	Gebläse-Solldrehzahl in Vollast	U/min	0	10000
	9540	Nachlüftzeit	s	0	51
	9615	Zwangsvorlüften bei Fehler	-	Aus, Ein
	9650	Kamintrocknung	-	Aus, Zeitbegrenzt, Permanent

* Siehe Betriebsanleitung Kessel

Info-Anzeige

Handbetrieb

Schornsteinfegerfunktion

Reglerstopfunktion

Information anzeigen

Mit der Infotaste können verschiedene Informationen abgerufen werden.

Mögliche Infowerte

Je nach Gerätetyp, -konfiguration und Betriebszustand sind einzelne Infozeilen ausgeblendet.

• Fehlermeldung
• Wartungmeldung
• Raumtemperatur
  • Raumtemperatur Minimum
  • Raumtemperatur Maximum
• Kesseltemperatur

• Aussentemperatur
  • Aussentemperatur Minimum
  • Aussentemperatur Maximum

• Trinkwassertemperatur 1

• Status Kessel
• Status Trinkwasser
• Status Heizkreis 1 / 2
• Uhrzeit / Datum
• Telefon Kundendienst

Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand gesetzt.

Kessel-, Mischerkreis-, Zubringer- und Trinkwasserpumpe sind EIN, die Speicherpumpe ist AUS.

Der Mischer der AVS75 regelt auf halbem Mittelwert.

Sollwerteinstellung im Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das

Wartungs/Sonderbetriebsymbol angezeigt.

Im Kesselmenü kann in Parameter Zeile 2214 der Sollwert für den Handbetrieb eingestellt werden.

Schornsteinfegerfunktion

Die Schornsteinfunktion wird durch kurzes Drücken der Taste gestartet. Die Schornsteinfunktion erzeugt den nötigen Betriebszustand für die Emissionsmessung (Abgas).

Reglerstopfunktion

Die Reglerstopfunktion wird durch Drücken (min. 3 s) der Betriebsarttaste gestartet.

Die Reglerstopfunktion erzeugt eine fix Modulation vom Brenner. Diese Funktion kann verwendet werden für die Emissionsmessung (Abgas). Durch erneutes Drücken (min. 3 s) der Taste wird diese Funktion wieder ausgeschaltet.

Fehlermeldung / Wartung

Im Ausnahmefall erscheint in der Grundanzeige eines der folgenden Symbole.

Fehlermeldungen

Erscheint dieses Symbol, liegt ein Fehler in der Anlage vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Wartung oder Sonderbetrieb

Erscheint dieses Symbol, liegt eine Wartungsmeldung oder ein Sonderbetrieb vor. Drücken Sie die Infotaste und lesen Sie die weiteren Angaben.

Anzeigelisten

Fehlercode

Albatros-Code	Albatros-Text
10 Aussentemperatur Fühlerfehler
20 Kesseltemperatur 1 Fühlerfehler
26 Gemeinsame Vorlauftemperatur Fühlerfehler B10
28 Abgastemperatur Fühlerfehler
30 Vorlauftemperatur 1 Fühlerfehler
32 Vorlauftemperatur 2 Fühlerfehler
38 Vorlauftemperatur Vorregler Fühlerfehler
40 Rücklauftemperatur 1 Fühlerfehler
46	Kaskaden-Rücklauftemperatur Fühlerfehler
47 Gemeinsame Rücklauftemperatur Fühlerfehler
50 Trinkwassertemperaturfühler/Thermostat 1 Fehler
52 Trinkwassertemperaturfühler/Thermostat 2 Fehler
54 Vorlauftemperatur Trinkwasser Fühlerfehler
57 Trinkwasser Zirkulationsfühler Fehler
60 Raumtemperatur 1 Fühlerfehler
65 Raumtemperatur 2 Fühlerfehler
70 Speichertemperatur 1 (oben) Fühlerfehler
71 Speichertemperatur 2 (unten) Fühlerfehler
72 Speichertemperatur 3 (Mitte) Fühlerfehler
73 Kollektortemperatur 1 Fühlerfehler
74 Kollektortemperatur 2 Fühlerfehler
82 LPB Adresskollision
83	BSB-Draht Kurzschluss / keine Kommunikation
84	BSB-Draht Adresskollision
85	BSB-Funk Kommunikationsfehler
91 Datenverlust im EEPROM
98 Erweiterungsmodul 1 Fehler
99 Erweiterungsmodul 2 Fehler
100 Zwei Uhrzeitmaster

Anzeigelisten

Fehlercode

102	Uhrzeitmaster ohne Gangreserve
103	Kommunikationsfehler
105	Wartungsmeldung
109	Überwachung Kesseltemperatur
110	STB Störabschaltung
111	Temperaturwächter Sicherheitsabschaltung
121	Vorlauftemperatur HK1 nicht erreicht
122	Vorlauftemperatur HK2 nicht erreicht
125	Kesselmaximaltemperatur überschritten
126
127
128	Flammenausfall in Betrieb
129	Falsche Luftversorgung
130	Abgastemperaturgrenzwert überschritten
131	Brennerstörung
132	Gasdruckschalter Sicherheitsabschaltung
133	Sicherheitszeit für Flammenbildung überschritten
146
151	BMU Fehler intern
152	Parametrierungsfehler
153	Gerät manuell verriegelt
160	Gebläsedrehzahlschwelle nicht erreicht
162	Luftdruckwächter schliesst nicht
164	Strömungs-/ Druckwächter HK Fehler
166	Luftdruckwächter öffnet nicht
171	Alarmkontakt 1 aktiv
172	Alarmkontakt 2 aktiv
173	Alarmkontakt 3 aktiv
174	Alarmkontakt 4 aktiv
178	Temperaturwächter Heizkreis 1
179	Temperaturwächter Heizkreis 2
183	Gerät im Parametriermodus
193	Pumpenüberwachung Fehler nach Flamme ein
216	Störung Kessel
217	Fühler Fehler
241	Vorlauffühler für Ertragsmessung Fehler
242	Rücklauffühler für Ertragsmessung Fehler
243	Schwimmbadfühler Fehler
270	Temp diff Wärmetauscher zu gross
317	Netzfreq. Ausserh. Zul. Bereich
320	Trinkwasser Ladetemperatur Fühlerfehler
324	Eingang BX gleiche Fühler
325	Eingang BX/Erweiterungsmodul gleiche Fühler
326	Eingang BX/Mischergruppe gleiche Fühler
327	Erweiterungsmodul gleiche Funktion
328	Mischergruppe gleiche Funktion
329	Erweit'modul/Mischergruppe gleiche Funktion

Anzeigelisten

Fehlercode

Albatros-Code	Albatros-Text
330 Fühlereingang BX1 keine Funktion
331 Fühlereingang BX2 keine Funktion
332 Fühlereingang BX3 keine Funktion
333 Fühlereingang BX4 keine Funktion
334 Fühlereingang BX5 keine Funktion
335 Fühlereingang BX21 keine Funktion
336 Fühlereingang BX22 keine Funktion
337 Fühlereingang B1 keine Funktion
338 Fühlereingang B12 keine Funktion
339 Kollektorpumpe Q5 fehlt
340 Kollektorpumpe Q16 fehlt
341 Kollektorfühler B6 fehlt
342 Solarladung Trinkwasserfühler B31 fehlt
343 Solareinbindung fehlt
344 Solarstelliglied Puffer K8 fehlt
345 Solarstelliglied Schwimmbad K18 fehlt
346 Feststoffkesselpumpe Q10 fehlt
347 Feststoffkessel Vergleichsfühler fehlt
348 Feststoffkessel Adressfehler
349	Pufferspeicher-Rücklaufventil Y15 fehlt
350 Pufferspeicher Adressfehler
351 Vorregler/Zubringerpumpe Adressfehler
352 Hydraulische Weiche Adressfehler
353 Kaskadenvorlauffühler B10 fehlt
371 Vorlauftemperatur HK3
372 Temperaturwächter HK3
373 Erweiterungsmodul 3
378 Repetition intern
379 Repetitionszähler Fremdlicht abgelaufen
380 Repetitionszähler Flammenausfall im Betrieb abgelaufen
381 Repetitionszähler keine Flamme während Sicherheitszeit abgelaufen
382 Repetition Drehzahl
384 Fremdlicht
385 Netzunterspannung
386 Gebläsedrehzahltoleranz
388 Trinkwasserfühler keine Funktion
426 Rückmeldung Abgasklappe
427 Konfiguration Abgasklappe
431 Fühler Primärwärmetauscher
432 Funktionserde nicht angeschlossen
433	Temperatur Primär- Wärmetauscher zu hoch

Wartungscode

Wartung-Code	Wartungsbeschreibung
1 Brennerwartung (Brennerbetriebstunden)
2 Brennerwartung (Brennerstarts)
3 Brennerwartung(Allgemeines Zeitintervall: Monate Service)

Einstellungen im Detail

Menü: Uhrzeit und Datum

Menü: Bedieneinheit

Uhrzeit und Datum

Der Regler hat eine Jahresuhr, welche die Uhrzeit, den Wochentag und das Datum beinhaltet. Damit die Funktionalität gewährleistet ist, muss die Uhrzeit und das Datum richtig eingestellt werden.

Sommer- / Winterzeitumstellung

Die eingestellten Daten für die Umstellung auf Sommer- bzw. Winterzeitumstellung bewirken, dass am ersten Sonntag nach diesem Datum die Zeit automatisch von 02:00 (Winterzeit) auf 03:00 (Sommerzeit) bzw. von 03:00 (Sommerzeit) auf 02:00 (Winterzeit) umgestellt wird.

Zeilennr. Bedienzeile Werkseinstellung
1 Stunden / Minuten		Siehe Betriebsanleitung Kessel
2 Tag / Monat
3 Jahr
5 Sommerzeitbeginn
6 Sommerzeitende

Menü: Bedieneinheit

Bedienung und Anzeige

Sprache

Für die Anzeige kann die deutsche, englische, italienische, französische oder niederländische Sprache gewählt werden

Info

Temporär:

Info-Anzeige wechselt nach 8 Min. in die Grundanzeige

Permanent:

Info-Anzeige bleibt nach Aufruf mit der Infotaste permanent angezeigt.

Sperre Bedienung

Bei eingeschalteter Bediensperre sind folgende Bedienelemente nicht mehr verstellbar:

• Heizkreisbetriebsart,
• Trinkwasserbetriebsart,
• Raumkomfortsollwert (Drehknopf),
• Präsenztaste.

Sperre Programmierung

Bei eingeschalteter Programmiersperre können Parameterwerte angezeigt aber nicht mehr verändert werden.

→ Temporäre Aufhebung der Programmierung:

Die gesperrte Programmierung kann innerhalb der Programmier- ebene temporär überbrückt werden. Dazu müssen die OK und ESC-Tasten gleichzeitig während mindestens 3 Sekunden gedrückt werden. Diese temporäre Aufhebung der Programmiersperre gilt bis zum Verlassen der Programmierung.

→ Dauerhafte Aufhebung der Programmierung:

Zuerst die temporäre Aufhebung durchführen, danach in der Einstellzeile 27 „Sperre Programmierung“ die Programmiersperre aufheben.

Bedieneinheit Direktverstellung

Speichern mit Bestätigung:

Geänderte Werte werden nur durch Drücken der „OK“-Taste im Regler gespeichert.

Zeilennr. Bedienzeile Werkseinstellung
20 Sprache		Siehe Betriebsanleitung Kessel
22 Info	TemporärPermanent
26 Sperre Bedienung
27 Sperre Programmierung
28 Bedieneinheit Direktverstellung
44 Bedienung HK2Gemeinsam mit HK1Unabhängig
46 Bedienung HK PGemeinsam mit HK1Unabhängig
70	Software-Version	Anzeige

Speichern automatisch:

Geänderte Werte werden ohne Drücken der „OK“-Taste im Regler gespeichert.

Bedieneinheit Software-Version

Die Angabe repräsentiert die aktuelle Version des Bedienteiles bzw. des Raumgerätes.

Bedienung HK2

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis 2 definiert werden.

Gemeinsam mit HK1:

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig:

Die Wirkung der Bedienung wird in der Anzeige abgefragt, sobald die Betriebsarttaste oder der Drehknopf betätigt wird.

Bedienung HK P

In Abhängigkeit der Bedienzeile 40, kann die Wirkung der Bedienung (Betriebsarttaste oder der Drehknopf) an Raumgerät 1, am Bediengerät oder am Servicegerät für den Heizkreis P definiert werden.

Gemeinsam mit HK1:

Die Bedienung wirkt gemeinsam für Heizkreis 1 und 2.

Unabhängig:

Betriebsartänderungen oder der Komfortsollwert Verstellung sind in der Programmierung vorzunehmen.

Menü: Zeitprogramme

Menü: Ferien

Für die Heizkreise und die Trinkwasserbereitung stehen unterschiedliche Schaltprogramme zur Verfügung. Sie sind in der Betriebsart "Automatik" eingeschaltet und steuern den Wechsel der Temperaturniveaus (und die damit verbundenen Sollwerte) über die eingestellten Schaltzeiten.

Schaltzeiten eingeben

Die Schaltzeiten lassen sich kombiniert einstellen, d.h. für mehrere Tage gemeinsam oder für einzelne Tage separate Zeiten. Durch die Vorwahl von Tagesgruppen wie z.B. Mo...Fr. und Sa...So welche die gleichen Schaltzeiten haben sollen, wird das Einstellen der Schaltprogramme wesentlich verkürzt.

Schaltpunkte

Zeilennr.					Bedienzeile	Werks-einstellung
HK1	HK2	3/HKP	4/TWW	5
500	520	540	560	600	VorwahlMo - SoMo - FrSa - SoMo, Di, Mi, Do, Fr, Sa, So	SieheBetriebs-anleitungKessel
501	521	541	561	601	1. Phase Ein
502	522	542	562	602	1. Phase Aus
503	523	543	563	603	2. Phase Ein
504	524	544	564	604	2. Phase Aus
505	525	545	565	605	3. Phase Aus
506	526	546	566	606	3. Phase Aus

Standardprogramm

Alle Zeitschaltprogramme lassen sich auf die Werkseinstellungen zurücksetzen. Jedes Zeitschaltprogramm hat eine eigene Bedienzeile für diese Rücksetzung.

Zeilennr.					Bedienzeile	Werkseinstellung
HK1	HK2	3/HKP	4/TWW	5
516	536	556	576	616	Standardwerte	Siehe Betriebsanleitung Kessel

Hinweis: Individuelle Einstellungen ge-

Ferien

Mit dem Ferienprogramm lassen sich die Heizkreise nach Datum (kalendarisch) auf ein wählbares Betriebsniveau umschalten. Am Endetag wird noch nicht geheizt. Erst am nächsten Tag wird gemäss Zeitprogramm auf Komfortsollwert umgeschaltet.

Zeilennr.			Bedienzeile	Werkseinstellung
HK1	HK2	HK3
641	651	661	VorwahlPeriode 1, 2, 3, 4, 5, 6, 7, 8	SieheBetriebsanleitungKessel
642	652	662	Beginn
643	653	663	Ende
648	658	668	BetriebsniveauFrostschutzReduziert

Das Ferienprogramm kann nur in der Automatik-Betriebsart genutzt werden!

Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind.

Betriebsart HK

Die Betriebsart der Heizkreise wird direkt mittels Betriebsarttaste bedient. Mit der Einstellung kann zwischen den einzelnen Betriebsarten gewechselt werden. Die Funktionalität entspricht der Betriebsartenwahl mit der Betriebsarttaste.

Schutzbetrieb

Dauernder Betrieb (24h) auf Betriebsniveau Frostschutz. Schaltprogramm, Präsenztaste, Ferienprogramm, Optimierung und ECO-Funktion haben keine Wirkung. Die Regelung auf den Raumtemperatur -Frostschutz ist abschaltbar. Dies kann erforderlich sein, falls ein Raumthermo- stat zur Aktivierung der Kesselpumpe verwendet wird. In dem Fall verhindert ausschließlich der Raumthermostat ein Absinken der Raumtemperatur. Dabei muss beachtet werden, dass bei Ab- sinken der Vorlauftemperatur der Temperaturwächter anschlagen kann. Die Grenztemperatur für den Temperaturwächter beträgt 0 °C. Dies muss durch entsprechende Einstellung des Raumthermostats verhindert werden.

Automatik

Automatischer Betrieb auf Betriebsniveau Komfort-, Reduziert- oder Frostschutz aufgrund des Schaltprogramms, der Präsenztaste, des Ferienprogramms, der Ein-/ Ausschalt-Optimierung und der ECO-Funktion.

Zeilennr. Bedien			zeile Werkseinstellung
HK1	HK2	HK3
700	1000 Betriebsaot HK		SchutzbetriebAutomatikReduziertKomfort	SieheBetriebsanleitungKessel

Reduziert

Dauernder Betrieb (24h) auf Betriebsniveau Reduziert. Schaltprogramm, Präsenztaste, Ferienprogramm, Optimierung und ECO-Funktion haben keine Wirkung. Die Schutzfunktionen bleiben aktiv.

Komfort

Dauernder Betrieb (24h) auf Betriebsniveau Komfort. Schaltprogramm, Präsenztaste, Ferienprogramm, Optimierung und ECO-Funktion haben keine Wirkung. Die Schutzfunktionen bleiben aktiv.

Für die Heizkreise stehen verschiedene Funktionen zur Verfügung, welche jeweils für jeden Heizkreis individuell einstellbar sind.

Raum-Sollwerte

Raumtemperatur

Die Raumtemperatur kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und ergeben so unterschiedliche Temperaturniveaus in den Räumen.

Die Bereiche der einstellbaren Sollwerte, ergibt sich durch die Abhängigkeit untereinander, dies ist nebenstehend in der Grafik ersichtlich.

Frostschutz

Im Schutzbetrieb wird automatisch ein zu tiefes Absinken der Raumtemperatur verhindert. Dabei wird auf den Raumtemperatur-Frostschutz-Sollwert geregelt.

Heizkennlinie

Mittels der Heizkennlinie bildet sich der Vorlauftemperatur-Sollwert, welcher je nach den herrschenden Witterungsverhältnissen zur Regelung auf eine entsprechende Vorlauftemperatur verwendet wird. Die Heizkennlinie kann mit verschiedenen Einstellungen angepasst werden, damit sich die Heizleistung und somit die Raumtemperatur entsprechend der persönlichen Bedürfnisse verhält.

Kennlinie-Steilheit

Mit der Steilheit verändert sich die Vor lauftemperatur stärker, je kälter die Aussentemperatur ist. Das heisst wenn die Raumtemperatur bei kalter Aussentemperatur abweicht und bei warmen nicht, muss die Steilheit korrigiert werden.

Einstellung erhöhen:

Erhöht die Vorlauftemperatur vor allem bei kalten Aussentemperaturen.

Einstellung senken:

Senkt die Vorlauftemperatur vor allem bei kalten Aussentemperaturen.

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2		HK3
710 1010 Komfortsollwert				Siehe Betriebsanleitung Kessel
712	1012	1312	Reduziertssollwert
714	1014	1314	Frostschutzsollwert

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2 HK3
720		-	Kennlinie-Steilheit HK 1	Siehe Betriebsanleitung Kessel
-	1020	-	Kennlinie-Steilheit HK 2
-	-	1320	Kennlinie.Steilheit HK 3
721	1021	1321	Kennlinie-Verschiebung
726	1026	1326	Kennlinie-Adaption

Menü: Heizkreise

Kennlinie-Verschiebung

Mit der Parallelverschiebung verändert sich die Vorlauftemperatur generell und gleichmäßig über den ganzen Aussentemperaturberich. Das heisst wenn die Raumtemperatur generell zu warm oder kalt ist, muss mit der Parallelverschiebung korrigiert werden.

Zeilennr. Bedeutung
8700 TA Aussentemperatur
TRw Raumtemperatursollwert
TV Vorlauftemperatur

Kennlinie-Adaption

Mit der Adaption wird die Heizkennlinie vom Regler automatisch an die herrschenden Verhältnisse angepasst. Eine Korrektur der Steilheit und Parallelverschiebung erübrigt sich so. Sie kann lediglich ein oder ausgeschaltet werden.

Um die Funktion zu gewährleisten, muss folgendes beachtet werden:

• Ein Raumfühler muss angeschlossen sein (QAA 75 / 78)
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99 eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine ge-regelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

ECO-Funktionen

Sommer-/Winterheizgrenze

Die Sommer-/Winterheizgrenze schaltet die Heizung je nach Temperaturverhältnis im Jahresverlauf ein oder aus. Diese Umschaltung erfolgt im Automatikbetrieb selbständig und erübrigt damit die Heizung durch den Benutzer ein oder auszuschalten. Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Jahresphasen.

Erhöhen:

Umschaltung früher auf Winterbetrieb Umschaltung später auf Sommer- betrieb.

Senken:

Umschaltung später auf Winterbetrieb Umschaltung früher auf Sommer- betrieb.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Komfort-

temperatur"

• In der Anzeige erscheint "ECO"
- Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.

Tagesheizgrenze

Die Tagesheizgrenze schaltet die Heizung je nach Aussentemperatur im Tagesverlauf ein oder aus.

Diese Funktion dient hauptsächlich in den Übergangsphasen Frühling und Herbst kurzfristig auf die Temperaturschwankungen zu reagieren.

Durch Verändern des eingegeben Wertes verkürzen oder verlängern sich die entsprechende Heizphasen.

Erhöhen:

Umschaltung früher auf Heizbetrieb Umschaltung später auf ECO.

Senken:

Umschaltung später auf Heizbetrieb Umschaltung früher auf ECO.

• Die Funktion wirkt nicht in der Betriebsart „Dauernd Komfort-

temperatur"

• In der Anzeige erscheint "ECO"
- Zur Berücksichtigung der Gebäudedynamik wird die Aussentemperatur gedämpft.

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2 HK3
730	1030	1330	Sommer-/Winterheizgrenze	Siehe Betriebsanleitung Kessel
732	1032	1332	Tagesheizgrenze
733	1033	1333	Verlängerung Tagesheizgrenze

Beispiel

Einstellzeile	z.B.
Komfortsollwert (TRw)	22°C
Tagesheizgrenze (THG)	-3°C
Umschalttemperatur (TRw-THG) Heizung AUS	= 19°C

Schaltdifferenz (fix)	-1°C
Umschalttemperatur Heizung EIN	= 18°C

Verlängerung Tagesheizgrenze

Die Verlängerung der Tagesheizgrenze ergibt sich aus der Berücksichtigung der gemischten Außentemperatur beim Einschalten der Heizung. Alternativ kann die Heizung auch nur in Abhängigkeit der aktuellen Außentemperatur wieder eingeschaltet werden.

Nein

Die Tagesheizgrenze schaltet nur in

Abhängigkeit der aktuellen

Außentemperatur.

Ja

Die Tagesheizgrenze schaltet wie unter Tagesheizgrenze beschrieben, in Abhängigkeit der aktuellen und der gemischten Außentemperatur.

Vorlaufsollwert-Begrenzungen

Mit dieser Begrenzung kann ein Bereich für den Vorlaufsollwert definiert werden. Erreicht der angeforderte Vorlauftemperatur-Sollwert des Heizkreises den entsprechenden Grenzwert, bleibt dieser bei weiter steigender oder sinkender Wärmeanforderung konstant auf dem Maximal- resp. Minimalwert.

Verzögerung Wärmeanforderung

Mit Parameter Verzög' Wärmeanforderung kann die Wärmeanforderung aus dem Heizkreis an den Erzeuger verzögert werden.

Zeilennr. Bedlenzeile Werkseinstel-				lung
HK1	HK2	HK3
740	1040	1340	Vorlaufsollwert-Minimum HK1+2+3	Siehe Betriebsanleitung Kessel
741	-	Vorlaufsollwert-Maximum HK1
-	1041	- Vorlaufsollwert-Maximum HK2
-	1341	Vorlaufsollwert.Maximum HK3
742	-	Vorlaufsollwert Raumthermostat HK1
-	1042	- Vorlaufsollwert Raumthermostat HK2
-	1342	Vorlaufsollwert Raumthermostat HK3
746	1046	1346	Verzög' Wärmeanforderung

TVw aktueller Vorlaufsollwert
TVmax Vorlaufsollwert-Maximum
TVmin Vorlaufsollwert-Minimum

Raumeinfluss

Führungsarten

Sobald ein Raumtemperaturfühler verwendet wird, kann zwischen 3 unterschiedliche Führungsarten gewählt werden.

Reine Witterungsführung

Die Vorlauftemperatur wird über die Heizkurve in Abhängigkeit der gemischten Aussentemperatur berechnet. Diese Führungsart bedingt, dass die Heizkennlinie korrekt eingestellt ist, denn die Regelung berücksichtigt in dieser Einstellung keine Raum-temperatur.

Witterungsführung mit Raumeinfluss

Die Abweichung der Raumtemperatur gegenüber dem Sollwert wird erfasst und bei der Temperaturregelung berücksichtigt. So kann entstehende Fremdwärme berücksichtigt werden und es wird eine konstantere Raumtemperatur möglich. Der Einfluss der Abweichung wird prozentual eingestellt. Je besser der Referenzraum ist (unverfälschte Raumtemperatur, korrekter Montageort usw.) desto höher kann der Wert eingestellt werden.

Beispiel:

Ca. 60 %: Guter Referenzraum

Ca. 20 %: Ungünstiger Referenzraum

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
750	1050	1350	Raumeinfluss	Siehe Betriebsanleitung Kessel

Einstellung	Führungsart
- - - %	Reine Witterungsführung *
1...99 %	Witterungsführung mit Raumeinfluss *
100 %	Reine Raumführung

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
• Die Einstellung „Raumeinfluss“ muss zwischen 1 und 99% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

Reine Raumführung

Die Vorlauftemperatur wird in Abhängigkeit des Raumtemperatursollwertes, der aktuellen Raumtemperatur und deren aktuellen Verlauf geregelt. Ein leichtes Ansteigen der Raumtemperatur bewirkt z.B. eine unmittelbare Reduktion der Vorlauftemperatur.

Um die Funktion zu aktivieren, muss folgendes beachtet werden:

• Ein vorgesehener Raumfühler muss angeschlossen sein.
  • Die Einstellung „Raumeinfluss“ muss auf 100% eingestellt sein.
• Im Referenzraum (Montageort Raumfühler) sollten keine geregelten Heizkörperventile vorhanden sein. (Eventuell vorhandene Heizkörperventile müssen auf das Maximum geöffnet werden).

Menü: Heizkreise

Raumtemperaturbegrenzung

Bei Pumpenheizkreisen ist eine Schalt-differenz für die Temperaturregelung einzustellen. Die Funktion bedingt die Verwendung eines Raumtempera-turfühlers.

Die Raumtemperaturbegrenzung funktioniert nicht bei reiner Witterungsführung.

Schnellaufheizung

Die Schnellaufheizung bewirkt, dass bei einem Wechsel von Reduziert sollwert auf Komfortsollwert der neue Sollwert früher erreicht wird und dies somit die Aufheizdauer verkürzt. Während der Schnellaufheizung wird der Raumtemperatursollwert um den hier eingestellten Wert überhöht. Erhöhen der Einstellung führt zu schnellerer Aufheizzeit, senken zu längerer.

• Die Schnellaufheizung ist mit oder ohne Raumfühler möglich.

Schnellabsenkung

Während der Schnellabsenkung wird die Heizkreispumpe ausgeschaltet und bei Mischerkreisen auch das Mischventil geschlossen.

- Funktion mit Raumfühler:

Mit Raumsensor schaltet die Funktion die Heizung aus, bis die Raumtemperatur auf den Reduziert sollwert bzw. Frostniveau ausgekühlt ist. Ist die Raumtemperatur bis auf das Reduziertniveau bzw. Frostniveau abgesunken, wird die Heizkreispumpe eingeschaltet und das Mischventil freigegeben.

- Funktion ohne Raumfühler:

Der Schnellabsenkung schaltet die Heizung abhängig von der Aussen--temperatur und der Gebäudezeitkonstante für eine bestimmte Zeit ab.

• Die Schnellabsenkung ist mit oder ohne Raumfühler möglich.

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
760	1060	Raum	temperaturbegrenzung	Siehe Betriebsanleitung Kessel

Zeilennr. Bedienzeile Werkseinstellung
HK1 H	K2 HK3
770	1070	1370	Schnellaufheizung	Siehe Betriebsanleitung Kessel

Zeilennr.			Bedienzeile	Werkseinstellung
HK1	HK2	HK3
780	1080	1380	SchnellabsenkungAusBis ReduziertssollwertBis Frostschutzsollwert	SieheBetriebsanleitungKessel

Beispiel

Dauer der Schnellabsenkung bei Komfortsollwert – Reduziertssollwert = 2°C (z.B. Komfortsollwert = 20°C und Reduziertssollwert = 18°C)

Aussentemperatur gemischt	Gebäudezeitkonstante (Zeile nr. 6110)
	0	2	5	10	15	20	50
15 °C	0	3.1	7.7	15.3	23	30.6	76.6
10 °C	0	1.3	3.3	6.7	10	13.4	33.5
5 °C	0	0.9	2.1	4.3	6.4	8.6	21.5
ab 0 °C	Frostschutz
	Dauer der Schnellabsenkung in Stunden

Ist die Temperaturdifferenz zwischen Komfortsollwert - Reduziertssollwert z.B. 4°C dann verdoppeln sich die in der Tabelle angegebenen Standardwerte.

Menü: Heizkreise

Ein- / Ausschaltzeit-Optimierung

Einschalt-Optimierung Max

Das Umschalten der Temperaturniveaus wird so optimiert, dass der Komfortsollwert an den Schaltzeiten erreicht wird.

Ausschalt-Optimierung Max

Das Umschalten der Temperatur- niveaus wird so optimiert, dass der Komfortsollwert -1/4 °C an den Schalt- zeiten erreicht wird.

- Die Ein- und Ausschaltzeitoptimierung ist mit oder ohne Raumfühler möglich.

Zeilennr. Bedienzeile Werkseinstellung
HK1 H	K2 HK3
790	1090	1390	Einschalt-Optimierung Max	Siehe Betriebsanleitung Kessel
791	1091	1391	Ausschalt-Optimierung Max

Anhebung Reduziert sollwert

Die Funktion dient vor allem bei Heizanlagen die keine grossen Leistungsreserven aufweisen (z.B. Niedrigenergiehäuser). Dort würde die Aufheizzeit bei tiefen Aussentemperaturen unerwünscht lange andauern. Mit der Anhebung des Reduziertssollwertes, wird einem zu starken Auskühlen der Räume entgegengewirkt um so die Aufheizzeit beim Wechsel auf Komfortsollwert zu verkürzen.

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
800	1100	1400	Reduziert-Anhebung Beginn	Siehe Betriebsanleitung Kessel
801	1101	1401	Reduziert-Anhebung Ende

Überhitzschutz

Überhitzschutz Pumpenheizkreis

Bei Heizungsanlagen mit Pumpenkreisen kann die Vorlauftemperatur des Heizkreises infolge höherer Anforderungen anderer Wärmebezüger (Mischerheizkreis, Trinkwasserladung, externer Wärmebedarf) oder einer parametrierten Kesselminimaltemperatur höher sein als die gemäß der Heizkennlinie geforderte Vorlauftemperatur.

Zeilennr.			Bedienzeile	Werkseinstellung
HK1	HK2	HK3
820	1120	1420	Überhitzschutz PumpenHeizkreisAusEin	SieheBetriebsanleitungKessel

Infolge dieser zu hohen Vorlauftemperatur würde dieser Pumpenheizkreis dementsprechend überheizt. Die Funktion Überhitzschutz für Pumpenkreise sorgt durch Ein-/Ausschalten der Pumpe dafür, dass die Energiezufuhr für Pumpenheizkreis der Heizkurvenanforderung entspricht.

Die Taktperiode ist fix und beträgt 10 Minuten. Diese 10 Minuten werden anhand eines Einschaltverhältnisses aufgeteilt. Die Laufzeit der Pumpe ist auf minimal 3 Minuten festgelegt. Die Stillstandzeit der Pumpe ist auf minimal 2 Minuten festgelegt.

Mischerregelung

Mischerüberhöhung

Für die Beimischung muss der Kessel-Vorlauftemperatur-Istwert höher sein als der geforderte Sollwert der Mischervorlauftemperatur, da diese sonst nicht ausgeregelt werden kann. Der Regler bildet aus der hier eingestellten Überhöhung und dem momentan aktuellen Vorlauftemperatur-Sollwert den Kesseltemperatur-Sollwert.

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2 HK3
830	1130	1430	Mischerüberhöhung	Siehe Betriebsanleitung Kessel
832	1132	1432	Antrieb Typ 2-Punkt 3-Punkt
833	1133	1433	Schaltdifferenz 2-Punkt
834	1134	1434	Antrieb Laufzeit
835	1135	1435	Mischer P-Band Xp
836	1136	1436	Mischer Nachstellzeit Tn

Antrieb Typ

Die Einstellung des Antriebtyps verändert das Regelverhalten auf den verwendeten Mischerantrieb.

2-Punkt

Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schließt sich das Ventil selbständig (thermisch oder mechanisch).

Ist die Vorlauftemperatur mehr als die halbe Schaltdifferenz unterhalb des Sollwertes wird das Relais Mischer AUF aktiv und bleibt bis die Vorlauftemperatur um die halbe Schaltdifferenz oberhalb des Sollwertes liegt eingeschaltet.

3-Punkt

Der Regler steuert den Antrieb mit zwei Relaisausgängen an. Für das Öffnen und Schließen des angesteuerten Ventils wird je ein Ausgang verwendet. Ist kein Relais aktiv, bleibt der Antrieb stehen.

Die Regelung ist mit einem PID-Regler realisiert, wobei XP und TN parametrierbar sind. Ebenso ist die Antriebslaufzeit einstellbar. Die Neutralzone des Reglers beträgt ±1 K. Für schwierige Regelstrecken können die Regelparameter angepasst werden.

Schaltdifferenz 2-Punkt

Für den 2-Punktantrieb muss die Schaltdifferenz 2-Punkt gegebenenfalls angepasst werden. Bei 3-Punktantrieb ist dies nicht notwendig.

Antrieb Laufzeit

Einstellung der max. Laufzeit des Mischermotors.

Mischer P-Band Xp

Durch die Einstellung des Proportionalbands wird das Regelverhalten des Mischerantriebs an das Verhalten der Anlage (Regelstrecke) angepasst. Xp beeinflusst das P-Verhalten des Reglers.

Mischer Nachstellzeit Tn

Durch die Einstellung der Nachstellzeit wird das Regelverhalten des Mischerantriebs an das Verhalten der Anlage (Regelstrecke) angepasst. Tn beeinflusst das I-Verhalten des Reglers.

Menü: Heizkreise

Estrich-Austrocknungsfunktion Die Estrich-Austrocknungsfunktion dient dem kontrollierten Austrocknen. Sie regelt die Vorlauftemperatur auf ein Temperaturprofil. Die Austrocknung erfolgt durch die Bodenheizung mittels Mischer- oder Pumpenheizkeis.

Estrich Funktion

Aus

- Die Funktion ist ausgeschaltet.

Funktionsheizen (Fh) :

- Der 1. Teil des Temperaturprofils wird automatisch durchfahren.

Belegreifheizen (Bh)

- Der 2. Teil des Temperaturprofils wird automatisch durchfahren.

Funktions- und Belegreifheizen

- Das gesamte Temperaturprofil (1. und 2. Teil) wird automatisch durchfahren.

Manuell

- Es wird nicht ein Temperaturprofil durchfahren, sondern auf den „Estrich Sollwert manuell“ geregelt.

Estrich Sollwert manuell

Der Vorlauftemperatursollwert für die Estrichfunktion manuell kann für jeden Heizkreis separat eingestellt werden.

Estrich Sollwert aktuell

Zeigt den aktuellen

Vorlauftemperatursollwert der laufenden Estrichfunktion an.

Estrich Tag aktuell

Zeigt den aktuellen Tag der laufenden Estrichfunktion an.

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2 HK3
850	1150	1450	Estrich FunktionAusFunktionsheizen (Fh)Belegreifheizen (Bh)Funktions- und BelegreifheizenManuell	SieheBetriebsanleitungKessel
851	1151	1451	Estrich Sollwert manuell
855	1155	1455	Estrich Sollwert aktuell
856	1156	1456	Estrich Tag aktuell

- Beachten Sie die entsprechenden Normen und die Vorschriften des Estrichherstellers!

- Eine richtige Funktionsweise ist nur mit einer korrekt installierter Anlage möglich (Hydraulik, Elektrik, Einstellungen)!

Abweichungen können zu einer Schädigung des Estrichs führen!

• Die Funktion kann vorzeitig abgebrochen werden, indem auf Aus gestellt wird.

• Die Vorlauftemperatur-Maximal--begrenzung bleibt wirksam.

Menü: Heizkreise

Übertemperaturabnahme

Eine Übertemperaturabnahme, kann durch folgende Funktionen ausgelöst werden:

• Eingänge Hx
• Speicherrückkühlung
• Feststoffkessel-
  Übertemperaturabnahme

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Raumheizung abgeführt werden. Dies kann für jeden Heizkreis separat eingestellt werden.

Aus

Die Übertemperaturabnahme ist ausgeschaltet.

Heizbetrieb

Eine Übertemperaturabnahme erfolgt nur, wenn sich der Regler im Heizbetrieb befindet.

Immer

Eine Übertemperaturabnahme erfolgt in allen Betriebsarten.

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
861	1	161	ÜberaturationabnahmeAusHeizbetriebImmer	Siehe BetriebsanleitungKessel

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Heizkreis aus dem Pufferspeicher Wärme beziehen kann. Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequellen als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
870	1170	1470	Mit PufferspeicherNeinJa	SieheBetriebsanleitungKessel
872	1172	1472	Mit Vorregler/ZubringerpumpeNeinJa

Mit Vorregler/Zubringerpumpe

Es wird eingestellt, ob der Heizkreis ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll.

Menü: Heizkreise

Vorl'sollwertkorr. Drehzahregelung

Hier kann festgelegt werden, ob die berechnete Vorlaufsollwertkorrektur (im Falle von Drehzahlregelung HK-Pumpe) in die Temperaturanforderung mit aufgenommen wird oder nicht.

Zeilennr. Bedienzeile Werkseinstellung
HK1 HK2 HK3
890	1190	1490	Vorl'sollwertkorr Drehz'regNeinJa	SieheBetriebsanleitungKessel

Fernbedienung

Betriebsniveauumschaltung

Bei einer externen Schaltuhr über die Eingänge Hx ist wählbar in welches Betriebsniveau die Heizkreise umgeschaltet werden.

Betriebsartumschaltung

Der Heizkreis kann über einen H-Eingang durch Betätigen eines Kontakts in eine wählbare Betriebsart gezwungen werden.

Die gewünschte Betriebsart bei Umschaltung kann mit den Parametern Betriebsartumschaltung je Heizkreis festgelegt werden.

Die Bedienung der Betriebsart am Regler ist dann gesperrt.

Der Wirksinn des Kontaktes ist einstellbar.

Zeilennr. Bedienzeile Werkseinstellung
HK1	HK2	HK3
898	1198	BetriebsniveauumschaltungFrostschutzReduziertKomfort	Siehe BetriebsanleitungKessel
900	1200	BetriebsartumschaltungKeineSchutzbetriebReduziertKomfortAutomatik

Menü: Trinkwasser

Betriebsart

Die Trinkwasser-Betriebsart wird direkt mittels der Betriebsarttaste bedient.

Aus

Dauernder Betrieb auf den Trinkwasser -Frostschutzsollwert (5 °C).

Ein

Die Trinkwasserladung erfolgt automatisch auf den Trinkwasser-Nennsollwert oder den Trinkwasser-Reduziertssollwert anhand der eingestellten Trinkwasserfreigabe.

Zeilennr. Bedienzeile Werkseinstellung
1600 BetriebsartAusEinEco		Siehe BetriebsanleitungKessel

Sollwerte

Das Trinkwasser kann nach unterschiedlichen Sollwerten geführt werden. Je nach der gewählten Betriebsart werden diese Sollwerte wirksam und führen so zu unterschiedlichen Temperaturniveaus im TWW-Speicher.

Nennsollwert

Trinkwasser-sollwert innerhalb Freigabe.

Reduziert sollwert

Trinkwasser-Sollwert ausserhalb Freigabe.

Zeilennr. Bedienzeile Werkseinstellung
1610 Nehnsollwert	Siehe BetriebsanleitungKessel
1612 Reduziertssollwert

Menü: Trinkwasser

Freigabe

Zeilennr. Bedienzeile Werkseinstellung
1620 Freigabe24h/TagZeitprogramme HeizkreiseZeitprogramm 4/TWW		Siehe Betriebsanleitung Kessel

24h/Tag

Die Trinkwasser-Temperatur wird, unabhängig von Zeitschaltprogrammen, dauernd auf Trinkwassertemperatur-Nennsollwert betrieben.

Zeitprogramme Heizkreise

Der Trinkwassersollwert wird gemäss Heizkreiszeitschaltprogramme zwischen dem Trinkwassertemperatur-Nennsollwert und dem Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils 1 Stunde vorverlegt.

Zeitprogramm 4/TWW

Für den Trinkwasserbetrieb wird das Zeitschaltprogramm 4 des lokalen Reglers berücksichtigt. Dabei wird an dessen eingestellten Schaltzeiten zwischen Trinkwassertemperatur-Nennsollwert und Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Auf diese Weise wird das Trinkwasser unabhängig von den Heizkreisen geladen.

Ladevorrang

Bei gleichzeitigem Leistungsbedarf der Raumheizungen und des Trinkwassers kann mit der Funktion Trinkwasservorrang sichergestellt werden, dass die Kesselleistung während einer Trinkwasserladung in erster Linie dem Trinkwasser zugeführt wird.

Bei Umlenkventilen ist die Funktion automatisch ausgeschaltet.

Zeilennr.	Bedienzeile	Werkseinstellung
1630	LadevorrangAbsolutGleitendKein (Parallel)MK gleitend, PK absolut	Siehe BetriebsanleitungKessel

Absolut

Mischer- und Pumpenheizkreis sind solange gesperrt, bis das Trinkwasser aufgeheizt ist.

Gleitend

Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden Mischer- und Pumpenheizkreis eingeschränkt, bis das Trinkwasser aufgeheizt ist.

Kein

Die Trinkwasserladung erfolgt parallel zum Heizbetrieb. Bei knapp dimensionierten Kesseln und Mischerheizkreisen, kann es sein,

dass bei großer Heizlast der Trinkwassersollwert nicht erreicht wird, da zu viel Wärme an den Heizkreis abfließt.

MK gleitend, PK absolut

Die Pumpenheizkreise sind solange gesperrt, bis der Trinkwasserspeicher aufgeheizt ist. Wenn die Heizleistung des Erzeugers nicht mehr ausreicht, werden auch die Mischerheizkreise eingeschränkt.

Legionellenfunktion

Aus

Die Funktion is ausgeschaltet.

Periodisch

Die Legionellenfunktion wird gemäss eingestellter Periode (Bedienzeile 1641) wiederholt. Wird der Legionellen-sollwert von einer Solaranlage unabhängig der eingestellten Zeitperiode erfüllt, so wird die Zeitspanne neu gestartet.

Fixer Wochentag

Die Legionellenfunktion kann auf einen fest gewählten Wochenta (Bedienzeile 1642) aktiviert werden. Bei dieser Einstellung wird unabhängig der Speichertemperaturen in der Vergangenheit an dem parametrierten Wochentag auf Legionellensollwert aufgeheizt.

Legionellenfkt Periodisch

Mit der Einstellung Legionellenfunktion Periodisch wird eingestellt, nach wie vielen Wochentagen die Legionellen wieder bekämpft werden müssen. (Diese Einstellung ist nur wirksam, wenn der Parameter Legionellenfunktion auf Periodisch eingestellt ist).

Legionellenfkt Wochentag

Mit dem Bedienparameter Legionellenfunktion Wochentag wird eingestellt, an welchem Wochentag die Legionellen bekämpft werden sollen. An diesem gewählten Wochentag wird die Legionellenfunktion unabhängig vom Vorhandensein von Alternativenergie durchgeführt.

Legionellenfunktion Zeitpunkt

Die Legionellenfunktion wird zum eingestellten Zeitpunkt gestartet. Der Trinkwassersollwert wird auf den eingestellten Legionellensollwert angehoben und die Trinkwasserladung wird gestartet. Ist kein Zeitpunkt parametriert, wird die Legionellenfunktion am entsprechenden Tag bei der ersten normalen Trinkwasser-Freigabe gestartet. Ist an diesem Tag keine Trinkwasser-Freigabe fällig (dauernd Reduziert), wird die Legionellenfunktion um 24.00 Uhr durchgeführt.

Zeilennr. Bedienzeile Werkseinstellung
1640 LegionellenfunktionAusPeriodischFixer Wochentag	Siehe Betriebsanleitung Kessel
1641 Legionellenfkt periodisch
1642 Legionellenfkt WochentagMo Di Mi Do, Fr, Sa So
1644 Legionellenfunktion Zeitpunkt
1645 Legionellenfunktion Sollwert
1646 Legionellenfunktion Verweildauer
1647 Legionellenfkt Zirk'pumpeAusEin

Ist die Trinkwasserbereitung ausgeschaltet (Trinkwasser-Betriebstaste = Aus oder Ferien), wird die Legionellenfunktion nachgeholt, sobald die Trinkwasserbereitung wieder eingeschaltet wird. (Trinkwasser-Betriebstaste = Ein oder Ferienende)

Legionellenfunktion Sollwert

Je höher das Temperaturniveau des Speichers liegt, umso kürzer wird die benötigte Verweildauer auf diesem Niveau.

Legionellenfunktion Verweildauer

Der geforderte Legionellenfunktion Sollwert muss während der eingestellten Verweildauer ununterbrochen erfüllt werden. Steigt die Speichertemperatur (bei zwei Fühlern der kältere) über den Legionellenfunktion Sollwert minus 1 K, gilt der Legionellenfunktion Sollwert als erfüllt und der Timer Verweildauer läuft ab. Sinkt die Speichertemperatur vor Ende der Verweildauer um mehr als die (Schaltdifferenz plus 2 K) unter den geforderten Legionellenfunktion Sollwert, muss die Verweildauer von neuem erfüllt werden.

Ist keine Verweildauer eingestellt, ist die Legionellenfunktion sofort bei Erreichen des Legionellenfunktion Sollwert erfüllt.

Legionellenfunktion Zirkulationspumpe

Die Trinkwasser Zirkulationspumpe kann während ablaufender legionellen Schutzfunktion eingeschaltet werden.

Bei eingeschalteter Funktion wird die Zirkulationspumpe während der Legionellenfunktion zugeschaltet, sobald die Speichertemperatur (bei zwei Fühlern der kältere) über dem Legionellenfunktion Sollwert minus 1 K liegt. Sie läuft während der eingestellten Verweildauer. Sinkt die Speichertemperatur um mehr als die Trinkwasserschaltdifferenz plus 2 K unter den geforderten Legionellenfunktion Sollwert, wird die Zirkulationspumpe frühzeitig ausgeschaltet.

Während ablaufender legionellen- schutzfunktion besteht eine Verbrühungsgefahr an den Zapfstellen!!

Menü: Trinkwasser

Zirkulationspumpe

Für die Ansteuerung der Pumpe wird ein multifunktionales Relais verwendet. Dieses muss entsprechend parametriert werden.

Zirkulationspumpe Freigabe

Die Zirkulationspumpe wird innerhalb der Freigabezeit (siehe unten) eingeschaltet, wenn die Trinkwasserbetriebsart Ein ist und mindestens ein angeschlossener Heizkreis nicht in der Ferienfunktion ist. Ist die Trinkwasserbetriebsart Aus oder sind alle angeschlossenen Heizkreise in den Ferien, bleibt die Zirkulationspumpe unabhängig der Freigabenparametrierung ausgeschaltet. Die Zirkulationspumpenfreigabe kann auf verschiedene Arten erfolgen:

Zeitprogramm 3/HKP

Die Zirkulationspumpe wird gemäß Zeitschaltprogramm 3 / Heizkreispumpe freigegeben.

Trinkwasser Freigabe

Bei dieser Parametrierung ist Zirkulationspumpe freigegeben wenn auch die Trinkwasserbereitung freigegeben ist.

Zeitprogramm 4/TWW

Die Zirkulationspumpe wird gemäß Zeitschaltprogramm 4 / Trinkwasser freigegeben.

Zeitprogramm 5

Die Zirkulationspumpe wird gemäß Zeitschaltprogramm 5 freigegeben.

Zeilennr. Bedienzeile Werkseinstellung
1660 Zirkulationspumpe FreigabeZeitprogramm 3/HKPTrinkwasser FreigabeZeitprogramm 4/TWWZeitprogramm 5	Siehe Betriebsanleitung Kessel
1661 Zirk'pumpe TaktbetriebAusEin
1663 Trinkwasser Zirk'sollwert

Zirkulationspumpe Taktbetrieb

Ist die Funktion eingeschaltet so wird die Zirkulationspumpe innerhalb der Freigabezeit jeweils fix für 10 Minuten eingeschaltet und für 20 Minuten wieder ausgeschaltet.

Trinkwasser Zirk'sollwert

Wird ein Fühler in der Trinkwasser- verteilleitung platziert, überwacht der Regler dessen Istwert während der Legionellenfunktion. Der eingestellte Sollwert muss am Fühler während der eingestellten Verweildauer eingehalten werden. Die Einstellung des Zirkulationssollwerts wird nach oben beim Nennsollwert begrenzt.

Fernsteuerung

Betriebsartumschaltung

Bei externer Umschaltung über die Eingänge Hx ist wählbar in welche Betriebsart umgeschaltet wird.

Keine

Die Funktion ist ausgeschaltet. Es findet keine Betriebsartumschaltung statt.

Aus

Es wird auf die Betriebsart Aus umgeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
1680 BetriebsartumschaltungKeinAusEin	Siehe BetriebsanleitungKessel

Ein

Es wird auf die Betriebsart Ein umgeschaltet.

Verbraucherkreise

Vorlaufsollwert

Hier erfolgt die Einstellung des Vorlaufsollwerts, der bei aktiver Anforderung des Verbraucherkreises wirksam wird.

TWW-Ladevorrang

Mit der Einstellung kann die angeschlossene Verbraucherkreispumpe vom Einfluss des Trinkwasser-Ladevorrangs aus- bzw. eingeschlossen werden. So kann, z. B. bei einer Lüftungsanwendung oder ähnliches, eine konstante Wärmeabgabe ohne Einfluss des Trinkwasser-Ladevorrangs gewährleistet werden.

Übertemperaturabnahme

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme der Verbraucherkreise abgeführt werden. Dies kann für jeden Verbraucherkreis separat eingestellt werden.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss eingegeben werden, ob der Verbraucherkreis aus dem Pumpenspeicher Wärme beziehen kann. Die Pufferspeicher-Temperatur wird bei Einbezug alternativer Wärmequellen als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
VK1 VK2 VK3
1859	1909	1959	Volaufsollwert	Siehe Betriebsanleitung Kessel
1874	1924	1974	TWW-LadevorrangNeinJa
1875	1925	1975	ÜbertemperaturabnahmeNeinJa
1878	1928	1978	Mit PufferspeicherNeinJa
1880	1930	1980	Mit Vorregler/ZubringerpumpeNeinJa

Mit Vorregler/Zubring'pumpe

Es wird eingestellt, ob der Verbraucherkreis ab dem Vorregler bzw. mit der Zubringerpumpe (Anlagen abhängig) gespeist werden soll.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet

Bei aktivierter Schwimmbadregelung können die Sollwerte für die Beheizung mit Solarenergie oder für die Beheizung mit konventionellen Erzeugern eingestellt werden.

Sollwert Solarbeheizung

Das Schwimmbad wird bei Verwendung von Solarenergie bis zu diesem eingestellten Sollwert geladen. Die Kollektorüberhitzschutzfunktion kann jedoch die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Schwimmbadtemperatur (30°C) erreicht wird.

Sollwert Erzeugerbeheizung

Das Schwimmbad wird bei Verwendung der Erzeugerbeheizung bis zu diesem eingestellten Sollwert geladen.

Zeilennr. Bedienzeile Werkseinstellung
2055 Sollwert Solarbeheizung	Siehe Betriebsanleitung Kessel
2056 Sollwert Erzeugerbeheizung

Ladevorrang Solar

Priorität 1

Die Schwimmbadladung hat erste Priorität.

Priorität 2

Die Schwimmbadladung hat zweite Priorität (nach Pufferspeicher und Trinkwasserspeicher).

Priorität 3

Die Schwimmbadladung erfolgt ohne Priorität (nach Pufferspeicher, Trinkwasserspeicher, Heizkreisen und Verbraucherkreisen).

Zeilennr. Bedienzeile Werkseinstellung
2065 Ladevorrang SolarPriorität 1Priorität 2Priorität 3		Siehe betriebsanleitungKessel

Schwimmbadtemp Maximum

Erreicht die Schwimmbadtemperatur die hier eingestellte Temperaturgrenze, wird die Kollektorpumpe ausgeschaltet. Sie wird wieder freigegeben, wenn die Schwimmbadtemperatur 1 °C unter die maximale Temperaturgrenze gesunken ist.

Zeilennr. Bedienzeile Werkseinstellung
2070 Schwimmbadtemp Maximum		Siehe Betriebsanleitung Kessel
2080 Mit	SolareinbindungNeinJa

Mit Solareinbindung

Hier wird eingestellt, ob das Schwimmbad durch Solarenergie geladen werden kann.

Vorregler/Zubringerpumpe

Vorlaufsollwert-Begrenzungen

Vorlaufsollwert

Minimum/Maximum

Mit diesen Begrenzungen kann ein Bereich für den Vorlaufsollwert beim Heizen definiert werden.

Zeilennr. Bedienzeile Werkseinstellung
2110 Vorlaufsollwert Minimum	Siehe Betriebsanleitung Kessel
2111 Vorlaufsollwert Maximum

Zubringerpumpe bei Erzeugersperre

Mit diesem Parameter kann eingestellt werden, ob bei aktiver Erzeugersperre die Zubringerpumpe ebenfalls gesperrt wird oder nicht.

Zeilennr. Bedienzeile Werkseinstellung
2121	Zubringerpumpe bei ErzeugersperreAusEin	Siehe Betriebsanleitung Kessel

Aus

Zubringerpumpe wird nicht gesperrt.

Ein

Bei aktiver Erzeugersperre wird die Zubringerpumpe ebenfalls gesperrt.

Vorregler/Zubringerpumpe

Mischerregelung

Mischerüberhöhung

Für die Beimischung muss der Vorlauftemperatur-Istwert höher sein als der geforderte Sollwert der Mischervorlauftemperatur, da diese sonst nicht ausgeregelt werden kann. Der Regler bildet aus der hier eingestellten Überhöhung und dem momentan aktuellen Vorlauftemperatur-Sollwert den Kesseltemperatur-Sollwert.

Antrieb Typ

Die Einstellung des Antriebtyps verändert das Regelverhalten auf den verwendeten Mischerantrieb.

2-Punkt

Der Regler steuert den Antrieb mit nur einem Relaisausgang an. Bei einem Signal am Ausgang öffnet sich das angesteuerte Ventil. Fehlt das Signal, schließt sich das Ventil selbständig (thermisch oder mechanisch).

Ist die Vorlauftemperatur mehr als die halbe Schaltdifferenz unterhalb des Sollwertes wird das Relais Mischer AUF aktiv und bleibt bis die Vorlauftemperatur um die halbe Schaltdifferenz oberhalb des Sollwertes liegt eingeschaltet.

3-Punkt

Der Regler steuert den Antrieb mit zwei Relaisausgängen an. Für das Öffnen und Schließen des angesteuerten Ventils wird je ein Ausgang verwendet. Ist kein Relais aktiv, bleibt der Antrieb stehen.

Zeilennr. Bedienzeile Werkseinstellung
2130 Mischerüberhöhung	Siehe Betriebsanleitung Kessel
2132 Antrieb-Regelungsart2-Punkt3-Punkt
2133 Schaltdifferenz 2-Punkt
2134 Antrieb Laufzeit Vorregler
2135 P-Band Xp Vorregler
2136 Nachstellzeit Tn Vorregler

Die Regelung ist mit einem PID-Regler realisiert, wobei XP und TN parametrierbar sind. Ebenso ist die Antriebslaufzeit einstellbar. Die Neutralzone des Reglers beträgt ±1 K. Für schwierige Regelstrecken können die Regelparameter angepasst werden.

Schaltdifferenz 2-Punkt

Für den 2-Punktantrieb muss die Schaltdifferenz 2-Punkt gegebenenfalls angepasst werden. Bei 3-Punktantrieb ist dies nicht notwendig.

Antrieb Laufzeit Vorregler

Einstellung der max. Laufzeit des Mischermotors.

P-Band Xp Vorregler

Durch die Einstellung des Proportionalbands wird das Regelverhalten des Mischerantriebs an das Verhalten der Anlage (Regelstrecke) angepasst. Xp beeinflusst das P-Verhalten des Reglers.

Nachstellzeit Tn Vorregler

Durch die Einstellung der Nachstellzeit wird das Regelverhalten des Mischerantriebs an das Verhalten der Anlage (Regelstrecke) angepasst. Tn beeinflusst das I-Verhalten des Reglers.

Vorregler/Zubringerpumpe

Enthält die Anlage einen Pufferspeicher, muss hier eingestellt werden, ob der Vorregler bzw. die Zubringerpumpe hydraulisch vor oder nach dem Pufferspeicher angeordnet ist.

Zeilennr. Bedienzeile Werkseinstellung
2150 Vorregler/ZubringerpumpeVor PufferspeicherNach Pufferspeicher		Siehe BetriebsanleitungKessel

Menü: Kessel

Sollwerte Kessel

Der geregelte Kesseltemperatursollwert kann mit Sollwert Minimum und -Maximum begrenzt werden. Diese Begrenzungen kommen einer Schutzfunktion für den Kessel gleich. Kesseltemperatur-Minimalbegrenzung ist im Normalbetrieb je nach Kesselbetriebsart der untere Grenzwert für den geregelten Kesselsollwert. Kesseltemperatur-Maximalbegrenzung ist im Normalbetrieb oberer Grenzwert für den geregelten Kesselsollwert und Sollwert für den elektronischen Temperaturwächter (TR).

Zeilennr. Bedienzeile Werkseinstellung
2210 Sollwert Minimum	Siehe Betriebsanleitung Kessel
2212 Sollwert Maximum
2214 Sollwert Handbetrieb

Sollwert Handbetrieb

Kesseltemperatursollwert der während des aktivierten Handbetriebs geregelt wird.

PID Temperaturregelung

P-Band Xp

Das P-Band Xp definiert die Verstärkung des Reglers. Ein kleiner Xp-Wert führt zu einer höheren Ansteuerung des Brennergebläses bei gleicher Regeldifferenz T = (Tsoll minus Tist) .

Zeilennr. Bedienzeile Werkseinstellung
2233	P-Band Xp Heizkreise	Siehe Betriebsanleitung Kessel
2234	Nachstellzeit Tn Heizen
2235	Vorhaltezeit Tv Heizen
2236	P-Band Xp Trinkwasser
2237	Nachstellzeit Tn Trinkwasser
2238	Vorhaltezeit Tv Trinkwasser

Nachstellzeit Tn

Die Nachstellzeit Tn bestimmt die Reaktionsgeschwindigkeit des Reglers beim Ausregeln von bleibenden Reglerdifferenzen. Eine kürzere Nachstellzeit Tn führt zu schnellerem Ausregeln.

Vorhaltezeit Tv

Die Vorhaltezeit Tv bestimmt, wie lange eine spontane Veränderung der Regeldifferenz nachwirkt. Eine kurze Zeit beeinflusst die Stellgröße auch nur kurzzeitig.

Kessel-/Brennerregelung

Brennerlaufzeit Minimum

Eine parametrierbare Zeitspanne nach Inbetriebnahme des Brenners, in der die Ausschaltdifferenz um 50% erhöht wird.

Diese Option kommt nur dann zur Anwendung, wenn keine dynamischen Schaltdifferenzen parametriert sind.

Zeilennr. Bedienzeile Werkseinstellung
2241	Brennerlaufzeit Minimum	Siehe Betriebsanleitung Kessel
2243	Brennermindestpausenzeit
2245	SD Brennerpause

Brennermindestpausenzeit

Nach Abschalten des Brenners wird für diese Zeit das Wiedereinschalten verhindert. Bei kürzeren Zeiten taktet das Gerät häufiger, bei längeren Zeiten weniger häufig.

SD Brennerpause

Wird die Schaltdifferenz

Brennerpause überschritten, wird die Mindestpausenzeit abgebrochen.

Menü: Kessel

Überhitzeschutz

Pumpennachlaufzeit

Pumpennachlaufzeit nach Heizbetrieb und externen Anforderungen.

Pumpennachl'zeit nach TWW

Pumpennachlaufzeit nach Trinkwasserbetrieb.

Zeilennr. Bedienzeile Werkseinstellung
2250 Pumpennachlaufzeit	Siehe BetriebsanleitungKessel
2253 Pumpennachl'zeit nach TWW

Rücklauftemperatur-Begrenzung

Die Werkseinstellung darf nicht verändert werden.

Zeilennr. Bedienzeile Werkseinstellung
2270	Rücklauftemperatur-Begrenzung	Siehe Betriebsanleitung Kessel

Kesselpumpe

Kesselpumpe bei Erzeugersperre

Mit diesem Parameter kann eingestellt werden, ob die Erzeugersperre auch auf die Kesselpumpe wirken soll.

Aus

Kesselpumpe wird bei aktiver Erzeugersperre ebenfalls gesperrt.

Ein

Kesselpumpe wird bei Erzeugersperre nicht gesperrt.

Wirkung Erzeugersperre

Mit diesem Parameter kann eingestellt werden, ob die Erzeugersperre nur für Heizanforderungen oder auch für Trinkwasseranforderungen wirken soll.

Nur Heizbetrieb

Nur Heizanforderungen werden gesperrt. Trinkwasseranforderungen werden weiterhin bedient.

Zeilennr. Bedienzeile Werkseinstellung
2301 Kesselpumpe bei ErzeugersperreAusEin		Siche BetriebsanleitungKessel
2305 Wirkung ErzeugersperreNur HeizbetriebHeiz- und Trinkwasserbetrieb

Heiz- und Trinkwasserbetrieb

Alle Heiz- und

Trinkwasseranforderungen werden gesperrt.

Menü: Kessel

Hubüberwachung

Temperaturhub Maximum

Die Funktion Maximaler Kesselhub überwacht die Drehzahlregelung der Kesselpumpe. Erreicht der aktuelle Hub den parametrierten Wert, so wird die Drehzahl der Kesselpumpe nicht weiter reduziert. Wird der geforderte Hub überschritten, so wird die Drehzahl erhöht.

Die Funktion kann mit der Einstellung --- ausgeschaltet werden.

Zeilennr. Bedienzeile Werkseinstellung
2316 Temperaturhub Maximum	Siehe Betriebsanleitung Kessel
2317 Temperaturhub Nenn

Temperaturhub Nenn

In Verbindung mit einer modulierenden Heizkreispumpe wird am Kessel ein Nennhub eingehalten, solange die Heizkreispumpe nicht auf der maximal erlaubten Drehzahl angesteuert wird.

Drehzahlsteuerung

Kesselpumpenmodulation

Für die modulierende Kesselpumpe stehen mehrere Funktionen zur Auswahl.

Keine

Die Funktion ist ausgeschaltet.

Bedarf

Diese Funktion nicht verwenden.

Kesselsollwert

Diese Funktion nicht verwenden.

Temperaturhub Nenn

Der Boiler Management Unit regelt unverändert die Kesselleistung auf den Kesselsollwert ein. Die Regelung der Pumpendrehzahl regelt die Drehzahl der Kesselpumpe so ein, dass der parametrierte Nennhub zwischen Kesselrücklauf und Kesselvorlauf eingehalten wird.

Ist der tatsächliche Hub größer als der Nennhub, dann wird die

Pumpendrehzahl erhöht, andernfalls wird die Pumpendrehzahl reduziert. Die Pumpendrehzahl wird durch das parametrierte Drehzahl-Minimum und das parametrierte Drehzahl-Maximum begrenzt.

Brennerleistung

Diese Funktion kann sowohl bei Einkesselanlagen als auch Kaskaden mit oder ohne Hydraulische Weiche zur Anwendung kommen.

Wird der Brenner mit kleiner Leistung betrieben, dann soll auch die Kesselpumpe auf kleiner Drehzahl laufen. Bei großer Kesselleistung soll die Kesselpumpe auf hoher Drehzahl laufen.

Zeilennr. Bedienzeile Werkseinstellung
2320	KesselpumpenmodulationKeineBedarfKesselsollwertTemperaturhub NennBrennerleistung	Siehe Betriebsanleitung Kessel
2321 Anlaufdrehzahl Kesselpumpe
2322 Pumpendrehzahl Minimum Kessel
2323 Pumpendrehzahl Maximum Kessel
2324	Drehzahl P-Band Xp Kessel
2325 Drehzahl Nachstellzeit Kessel
2326 Drehzahl Vorhaltezeit Kessel
2329 PumpenSollw'reduktion
2330 Leistung Nenn
2331 Leistung Grundstufe
2334	Leistung bei minimaler Pumpendrehzahl
2335	Leistung bei maximaler Pumpendrehzahl

Die Drehzahl der Kesselpumpe wird anhand der aktuellen Kesselleistung berechnet. Bis zu einer parametrierbaren Kesselleistung (Bedienzeile 2334) wird die Kesselpumpe auf der minimalen Drehzahl gefahren. Ab einer parametrierbaren Kesselleistung Bedienzeile 2335) wird die Kesselpumpe auf der maximalen Drehzahl gefahren. Zwischen der minimalen Leistung und der maximalen Leistung wird die Pumpendrehzahl stetig erhöht.

Anlaufdrehzahl Kesselpumpe

Bei Wärmeanforderung fängt die Pumpe an mit der parametrierten Anlauf-drehzahl zu laufen. Nach Modulationsfreigabe wird die Pumpe nach der eingestellten Funktion gesteuert.

Pumpendrehzahl Minimum Kessel

Minimale Drehzahl der Kesselpumpe.

Pumpendrehzahl Maximum Kessel

Maximale Drehzahl der Kesselpumpe.

Drehzahl P-Band Xp Kessel

Drehzahl Nachstellzeit Kessel

Drehzahl Vorhaltezeit Kessel

PID-Einstellungen zur Einstellung Kesselsoollwert auf Zeilenummer 2320.

PumpenSollw'reduktion

Einstellung der Sollwertreduktion für die Drehzahlregelung der Kesselpumpe. Die Sollwertreduktion ist nur wirksam in Verbindung mit Einstellung Kessel sollwert auf Zeilenummer 2320.

Leistung Nenn

Leistung Grundstufe

Diese Einstellungen werden bei der Kaskadierung von Kesseln mit unterschiedlichen Leistungen benötigt.

Leistung bei minimaler Pump'drehz Leistung bei maximaler Pump'drehz Ist in Zeile 2320 die Option Brennerleistung gewählt, wird die Kesselpumpe bis zu der in Zeile 2334 eingestellten Brennerleistung auf minimaler Pumpendrehzahl betrieben, ab der in Zeile 2335 eingestellten Brennerleistung auf maximaler Pumpendrehzahl. Liegt die Brennerleistung zwischen diesen beiden Werten, ergibt sich die Pumpendrehzahl für die Kesselpumpe durch lineare Umrechnung.

Gebläse

Max Gebl'drehzahl im Heizbetrieb

Begrenzung der maximalen Leistung im Heizbetrieb

Max Gebl'drehzahl Durchladung Begrenzung der maximalen Leistung im Durchladebetrieb.

Max Gebl'drehzahl bei Trinkw'betrieb Begrenzung der maximalen Leistung im Trinkwasserbetrieb. Einstellung auf "-" - " gibt maximale Leistung.

Gebläseabschaltung bei Heizbetrieb Diese Funktion dient der Abschaltung der Versorgungsspannung für das Gebläse. Die Spannungsversorgung für das Gebläse wird freigegeben, sobald die Gebläse-PWMAnsteuerung aktiv ist bzw. sobald eine Trinkwasseranforderung ansteht. Die Abschaltung erfolgt verzögert zur Abschaltung der PWM-Ansteuerung bzw. zum Wegfall der Trinkwasseranforderung. Die Dauer der Abschaltverzögerung kann mit dem Parameter Gebläseabschaltverzögerung eingestellt werden. Während einer Trinkwasseranforderung bleibt die Spannungsversorgung für das Gebläse auch dann freigegeben, wenn die PWM-Ansteuerung nicht aktiv ist.

Zeilennr. Bedienzeile Werkseinstellung
2441 Max Gebl'drehzahl im Heizbetrieb	Siehe Betriebanleitung Kessel
2442 Max Gebl'drehzahl Durchladung
2444 Max Gebl'drehzahl bei Trinkw'betrieb
2445 Gebläseabschaltung bei HeizbetriebAusEin
2446 Gebläseabschaltverzögerung
2450 ReglerverzögerungAusNur HeizbetriebNur TrinkwasserbetriebHeizbetrieb und Trinkwasserbetrieb
2452 Reglerverzögerung Drehzahl
2453 Reglerverzögerung Dauer

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Gebläseabschaltverzögerung

Einstellung der Verzögerungszeit zur Funktion Gebläseabschaltung

Reglerverzögerung

Bei welcher Betriebsart ist die Reglerverzögerung aktiv.

Reglerverzögerung Drehzahl

Drehzahl, die während der Dauer der Reglerverzögerung ausgegeben wird.

Reglerverzögerung Dauer

Dauer der Reglerverzögerung. Die Zeitdauer startet, sobald nach der Zündung eine positive Flammenerkennung erfolgt.

Verz' Wärmeanfo Sonderbetrieb

Mit Verz' Wärmeanfo Sonderbetrieb kann der Brennerstart verzögert werden, so dass der Aktuator den Heizkreis freigegeben hat bevor der Erzeuger die Betriebsstellung erreicht.

Zeilennr. Bedienzeile Werkseinstellung
2470	Verz' Wärmeanfo Sonderbet	Siehe Betriebanleitung Kessel

Menü: Kessel

Entlüftung

Die Funktion soll dafür sorgen, evtl. vorhandene Luft aus dem Heiz- / Trinkwassersystem über den im Kessel installierten automatischen Entlüfter zu entfernen. Dazu werden die Pumpen im System nach einer bestimmten Sequenz ein- und ausgeschaltet. Die Entlüftungsfunktion läuft in bis zu 4 Phasen ab. Die Phasen unterscheiden sich nach Heizkreisentlüftung als auch Trinkwasserkreisentlüftung sowie getaktete Ansteuerung der Pumpen als auch statische Ansteuerung der Pumpe für die gesamte Phase. Sind die vorgewählten Phasen der Entlüftungsfunktion abgelaufen, wird die Funktion automatisch beendet.

Wenn die Funktion gestartet wird, geht der Feuerungsautomat in Standby, d.h. der Brenner ist während der gesamten Entlüftungsfunktion AUS.

Automatische Entlüftungsfunktion

Die Entlüftung läuft automatisch ab.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
2630 Automatische EntlüftungsfunktionAusEin	Siehe BetriebsanleitungKessel
2655 Einschaltdauer Entlüftung
2656 Ausschaltdauer Entlüftung
2657 Anzahl Wiederholungen
2662 Entlüft'dauer Heizkreis
2663 Entlüft'dauer Trinkwasser

Einschaltdauer Entlüftung

Einschaltzeit der Kessel- /

Heizkreispumpen in Phase 2 und

Phase 4 der

Entlüftungsfunktion.

Ausschaltdauer Entlüftung

Ausschaltzeit der Kessel- /

Heizkreispumpen in Phase 2 und

Phase 4 der

Entlüftungsfunktion.

Anzahl Wiederholungen

Anzahl der Wiederholungen der

Pumpenschaltzyklen in Phase 2 und

Phase 4 der Entlüftungsfunktion.

Entlüft'dauer Heizkreis

Dauer der Entlüftung mit dauerhafter

Ansteuerung der Kessel- /

Heizkreispumpen in Phase 1 der

Entlüftungsfunktion.

Entlüft'dauer Trinkwasser

Dauer der Entlüftung mit dauerhafter

Ansteuerung der Kessel- /

Trinkwasserpumpe in Phase 3 der

Entlüftungsfunktion.

Allgemein gilt:

Die Kaskadenfunktion und das Kaskadenmenü sind erst aktiv, wenn die LPB Geräteadresse 1 (Bedienzeile 6600) eingestellt und sich ein weiterer LMS-Heizungsregler am LPB-Bus befindet.

Kaskadenführungsstrategie

Unter Berücksichtigung des vorgegebenen Leistungsbandes werden die Erzeuger gemäß der eingestellten Führungsstrategie zu- und weggeschaltet. Um die Wirkung des Leistungsbandes auszuschalten, müssen die Grenzwerte auf 0 % und 100 % und die Führungsstrategie auf Spät ein, spät aus eingestellt werden.

Spät ein, früh aus

Zusätzliche Kessel werden so spät wie möglich eingeschaltet (Leistungsband Max) und so früh wie möglich wieder ausgeschaltet (Leistungsband Max). D.h. möglichst wenige Kessel in Betrieb, bzw. kurze Laufzeiten für zusätzliche Kessel.

Zeilennr. Bedienzeile Werkseinstellung
3510 KaskadenführungsstrategieSpät ein, früh ausSpät ein, spät ausFrüh ein, spät aus		Siehe BetriebsanleitungKessel
3511 Leistungsband Minimum
3512 Leistungsband Maximum

Spät ein, spät aus

Zusätzliche Kessel werden so spät wie möglich eingeschaltet (Leistungsband Max) und so spät wie möglich wieder ausgeschaltet (Leistungsband Min). D.h. möglichst wenige Ein- und Ausschaltvorgänge für die Kessel.

Früh ein, spät aus

Zusätzliche Kessel werden so früh wie möglich eingeschaltet (Leistungsband Min) und so spät wie möglich wieder ausgeschaltet (Leistungsband Min). D.h. möglichst viele Kessel in Betrieb, bzw. möglichst lange Laufzeiten für zusätzliche Kessel.

Freigabeintegral Erzeugerfolge

Wenn mit den momentan in Betrieb stehenden Wärmeerzeuger der geforderte Energiebedarf um das hier eingestellte Freigabeintegral unterschritten wird, schaltet sich ein weiterer Kessel zu.

Erhöhen des Wertes: zusätzliche Wärme-Erzeuger werden weniger schnell zugeschalten.

Senken des Wertes: zusätzliche Wärme-Erzeuger werden schneller zugeschalten.

Rückstellintegral Erzeugerfolge

Wenn mit der momentan zugeschalteten Wärme-Erzeuger der geforderte Energiebedarf um das hier eingestellte Rückstellintegral überschritten wird, schaltet der Wärme-Erzeuger mit der höchsten Priorität weg.

Zeilennr. Bedienzeile Werkseinstellung
3530	Freigabeintegral Erz'folge	Siehe Betriebsanleitung Kessel
3531	Rückstellintegral Erz'folge
3532	Wiedereinschaltspere
3533	Zuschaltverzögerung
3534	Zwangzeit Grundstufe

Erhöhen des Wertes

Wärme-Erzeuger (bei Wärmeüberschüssen) bleiben länger zugeschaltet.

Senken des Wertes

Wärme-Erzeuger werden schneller weggeschaltet.

Wiedereinschaltsperre

Die Wiedereinschaltsperre verhindert das erneute Zuschalten eines weggeschalteten Wärmeerzeugers. Erst nach Ablauf der eingestellten Zeitdauer wir wieder freigegeben.

Zuschaltverzögerung

Durch die richtige Einstellung der Zuschaltverzögerung wird sichergestellt, dass die Anlage in einem stabilen Betriebszustand ist. Dadurch kann ein zu häufiges Zu- und Wegschalten der Kessel (takten) vermieden werden.

Bei TWW Anforderung ist die Verzögerungszeit fix 1 Min.

Zwangzeit Grundstufe

Jeder Kessel wird bei Zuschaltung für die hier eingestellte Zeit auf der Grundstufe betrieben. Erst nach Ablauf dieser Zeit wird die nächste Stufe freigegeben.

Menü: Kaskade

Kesselfolge

Auto Erzeugerfolge

Umschaltung

Mit der Erzeugerfolge Umschaltung kann die Auslastung der Kessel in einer Kaskade beeinflusst werden, indem man die Reihenfolge von Führungs- und Folgekessel definiert.

Fixe Reihenfolge

Mit der Einstellung „- - -“ ergibt sich eine fixe Reihenfolge. Der Führungskessel kann dabei mit Bedienzeile 3544 gewählt werden, die restlichen Kessel werden in Reihenfolge der LPB Geräteadressen zu- und weggeschaltet.

Reihenfolge nach Stundenleistung

Nach Ablauf der eingestellten Stunden erfolgt eine Umstellung der Kesselreihenfolge in der Kaskade. Jeweils der Kessel mit der nächst höheren Geräteadresse übernimmt die Funktion des Führungskessels.

Auto Erzeugerfolge

Ausgrenzung

Mit der Erzeugerausgrenzung kann der erste und/oder letzter Kessel aus der automatischen Umschaltung ausgenommen werden.

Keine

Keine Ausgrenzung

Erster:

Der in der Adressierung erste Kessel bleibt immer Führungskessel. Bei den übrigen Kessel wird nach Ablauf der eingestellten Anzahl Stunden (Bedienzeile 3540) die Zuschaltreihenfolge umgeschaltet.

Letzter

Der in der Adressierung letzte Kessel bleibt immer der letzte Kessel. Die übrigen Kessel werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Erster und Letzter

Der in der Adressierung erste Kessel bleibt immer Führungskessel. Der in der Adressierung letzte Kessel bleibt immer der letzte Kessel. Die zwischenliegenden Kessel werden nach Ablauf der eingestellten Anzahl Stunden (BZ 3540) umgeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
3540 Auto Erz'folge Umschaltung		Siehe Betriebsanleitung Kessel
3541 Auto Erz'folge Ausgrenzung Keine Erster Letzter Erster und Letzter
3544 Führender Erzeuger Erzeuger 1...Erzeuger 16
3560 Rücklaufsollwert Minimum

Führender Erzeuger

Die Einstellung des Führungserzeugers wird nur in Verbindung der fixen Reihenfolge der Erzeugerfolge (BZ 3540) verwendet.

Der als Führungskessel definierte Kessel wird immer als erster in Betrieb genommen, und als letzter wieder ausgeschaltet. Die übrigen Kessel werden in der Reihenfolge der Geräteadresse zu- und weggeschaltet.

Rücklaufsollwert Minimum

Unterschreitet die Rücklauftemperatur den eingestellten Rücklaufsollwert wird die Rücklaufhochhaltung aktiv.

Menü: Solar

Allgemein gilt:

Die Solarfunktion und das Solarmenü sind erst aktiv, wenn im Menü Konfiguration einem Multifunktionsausgang 5891, 6030-6038 die Solarfunktion zugewiesen wurde und die entsprechenden Multifunktionsfühler 5930, 5931, 6040-6045 aktiviert sind.

Solar

Laderegler (dT)

Für die Ladung des Trinkwasserspeichers, des Pufferspeichers und des Schwimmbads über den Wärmetauscher braucht es eine genügend große Temperaturdifferenz zwischen Kollektor und Speicher und die minimale Ladetemperatur muss erreicht sein.

Zeilennr. Bedienzeile Werkseinstellung
3810 Temp'diff EIN Tauscher 1	Siehe Betriebsanleitung Kessel
3811 Temp'diff AUS Tauscher 1
3812 Ladetemp Min Trinkwasser-Speicher
3813 Temp'differenz EIN Puffer
3814 Temp'differenz AUS Puffer
3815 Ladetemp. Min. Puffer-Speicher
3816 Temp'differenz EIN Sch'bad
3817 Temp'differenz AUS Sch'bad
3818 Ladetemp Min Schwimmbad

Vorrang

Ist Vorrangschaltung für das Schwimmbad aktiviert (BZ 2065), wird das Schwimmbad noch vor den Speichern geladen.

Sind mehrere Tauscher in einer Anlage vorhanden, kann ein Vorrang für die eingebundenen Speicher eingestellt werden, der die Ladefolge definiert.

- Kein

Jeder Speicher wird abwechselnd für eine Temperaturerhöhung von 5 °C geladen, bis jeder Sollwert in einem Niveau A, B oder C erreicht ist. Erst wenn alle Sollwerte erreicht sind, werden diejenigen vom jeweils nächsten Niveau angefahren.

- Trinkwasserspeicher

Der Trinkwasserspeicher wird während der Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher aufs gleiche Niveau geladen.

Zeilennr. Bedienzeile Werkseinstellung
3822	Ladevorrang SpeicherKeinTrinkwasserspeicherPufferspeicher	Siehe BetriebsanleitungKessel

Sollwerte der Speicher:

Niveau	Trinkwasserspeicher	Pufferspeicher	Schwimmbad (1)
A 161	0 Nennsollwert Puffersollwert(Schleppzeiger)		2055 Sollwert Solarbeheizung
B 505	0 Ladetemperatur Maximum	4750 Ladetemperatur Maximum	2055 Sollwert Solarbeheizung
C 80°C	90°C		2070 Schwimmbadt-emp Maximum

(1) Bei eingeschaltetem Schwimmbadregler wird dessen Ladung den Speichern vorangestellt.

- Pufferspeicher

Der Pufferspeicher wird während der Solarladung bevorzugt. Er wird in jedem Niveau A, B oder C mit Vorrang geladen. Erst danach werden nebenstehende Verbraucher aufs gleiche Niveau geladen.

Ladezeit relativer Vorrang

Sofern der bevorzugte Speicher entsprechend der Laderegelung nicht geladen werden kann, wird während der eingestellten Zeit der Vorrang an den nächsten Speicher oder das Schwimmbad abgegeben.

Sobald der bevorzugte Speicher wieder zur Ladung bereit ist, wird die „Vorrangabgabe“ sofort abgebrochen. Ist der Parameter ausgeschaltet (---) wird grundsätzlich nach den Einstellungen „Ladevorrang Speicher“ priorisiert.

Wartezeit relativer Vorrang

Während der eingestellten Zeit wird die Abgabe des Vorrangs verzögert. Dadurch wird ein zu häufiges Eingreifen des relativen Vorranges bewirkt.

Zeilennr. Bedienzeile Werkseinstellung
3825	Ladezeit relativer Vorrang	Siehe BetriebsanleitungKessel
3826	Wartezeit relativer Vorrang
3827	Wartezeit Parallelbetrieb
3828	Verzögerung Sekundärpumpe

Wartezeit Parallelbetrieb

Bei genügender Solarleistung ist bei Verwendung von Solarladepumpen ein Parallelbetrieb möglich. Dabei kann zum aktuell zu ladenden Speicher jener aus dem Vorrangmodell als nächst vorgesehener Speicher parallel mitgeladen werden. Der Parallelbetrieb kann durch eine Wartezeit verzögert werden. So kann die Zuschaltung der Speicher bei Parallelbetrieb gestuft werden. Durch die Einstellung (---) wird der Parallelbetrieb ausgeschaltet.

Verzögerung Sekundärpumpe

Bei Solarsystemen mit einem Wärmetauscher und den Speichern, kann die Sekundärpumpe des externen Wärmetauschers verzögert werden.

Startfunktion

Kollektorstartfunktion

Wenn die Temperatur am Kollektor (vor allem bei Vakuumröhren) bei ausgeschalteter Pumpe nicht korrekt gemessen werden kann, kann die Pumpe von Zeit zu Zeit eingeschaltet werden.

Mindestlaufzeit Kollektorpumpe

Die Funktion schaltet die Kollektorpumpe periodisch für mindestens die parametrierte Mindestlaufzeit ein.

Zeilennr. Bedienzeile Werkseinstellung
3830 Kollektorstartfunktion	Siehe Betriebsanleitung Kessel
3831 Mindestlaufzeit Kollek'pumpe
3834 Kollektorstartfkt Gradient

Kollektorstartfkt Gradient

Sobald am Kollektorfühler ein Temperaturanstieg erfolgt, wird die Kollektorpumpe eingeschaltet.

Kollektor-Frostschutz

Bei Frostgefahr am Kollektor wird die Kollektorpumpe in Betrieb genommen, um das Einfrieren des Wärmeträgers zu verhindern.

- Sinkt die Kollektortemperatur unter die Frostschutztemperatur schaltet die Kollektorpumpe ein: TKol < TKolFrost.

Zeilennr. Bedienzeile Werkseinstellung
3840	Kollektor-Frostschutz	Siehe Betriebsanleitung Kessel

- Steigt die Kollektortemperatur um 1°K über die Frostschutztemperatur wird die Kollektorpumpe wieder ausgeschaltet: TKol > TKolFrost + 1.

Kollektor-Überhitzschutz

Besteht am Kollektor die Gefahr einer Überhitzung, wird die Ladung der Speicher weitergeführt um so die überschüssige Wärme abzubauen. Sind die jeweiligen Speichersicherheitstemperaturen erreicht wird die Ladung abgebrochen.

Zeilennr. Bedienzeile Werkseinstellung
3850	Kollektorüberhitzschutz	Siehe Betriebsanleitung Kessel

Medium Verdampfungstemperatur

Bei Verdampfungsgefahr des Wärme-träger-Mediums aufgrund einer hohen Kollektortemperatur, wird die Kollektor-pumpe ausgeschaltet, um deren "Heisslaufen" zu vermeiden. Dies ist eine Pumpenschutzfunktion.

Zeilennr. Bedienzeile Werkseinstellung
3860	Verdampfung Wärmeträger	Siehe Betriebsanleitung Kessel

Drehzahlgesteuerte Pumpe

Ist die jeweilige Kollektorpumpe am elektronischen Multifunktionsausgang QX3 angeschlossen kann der zulässige Drehzahlbereich der Pumpe eingeschränkt werden.

Zeilennr. Bedienzeile Werkseinstellung
3870 Pumpendrehzahl Minimal	Siehe Betriebsanleitung Kessel
3871 Pumpendrehzahl Maximal

Pumpendrehzahl Minimum

Begrenzung der minimalen Pumpendrehzahl.

Pumpendrehzahl Maximum

Begrenzung der maximalen Pumpendrehzahl.

Ertragsmessung

Tages- und Gesamtertrag der Solarenergie (Bedienzeile 8526, 8527) werden basierend dieser Grundlagen errechnet.

Frostschutzmittel

Da das Mischverhältnis des Kollektormediums die Wärmeübertragung beeinflusst, müssen für die Ertragsmessung die Verwendung des entspr. Frostschutzmittels und dessen Konzentration eingegeben werden.

Zeilennr. Bedienzeile Werkseinstellung
3880	FrostschutzmittelKeinEthylenglykolPropylenglykolEthylen- und Propylenglykol	Siehe Betriebsanleitung Kessel
3881	Frost'mittel Konzentration
3884	Pumpendurchfluss
3887	Impulseinheit Ertrag

Pumpendurchfluss

Muss entsprechend der eingebauten Pumpe in l/h bestimmt werden und dient zur Berechnung des eingebrachten Volumens

Impulseinheit Ertrag

Definiert den Durchfluss pro Impuls für den gewählten Hx-Eingang. Dazu muss der gewünschte Hx-Eingang auf Impulszählung konfiguriert werden.

Allgemein gilt:

Die Feststoffkesselfunktion und das zugehörige Menü sind erst aktiv, wenn im Menü Konfiguration einem Multifunktionsausgang 5891, 6030-6038 die Feststoffkesselfunktion zugewiesen wurde und die entsprechenden Multifunktionsfühler 5930, 5931, 6040-6045 aktiviert wurden.

Sperrt andere Erzeuger

Wird der Feststoffkessel eingeheizt werden andere Wärmeerzeuger z.B. Oel/Gaskessel gesperrt.

Die Sperrung erfolgt, sobald ein Anstieg der Kesseltemperatur festgestellt wird, welche das Überschreiten der Vergleichstemperatur (Zeilennr. 4133) erwarten lässt.

Zeilennr. Bedienzeile Werkseinstellung
4102	Sperrt andere Erzeuger	Siehe Betriebsanleitung Kessel

Diese vorausschauende Funktion erlaubt es den gesperrten Erzeugern noch nötige Nachläufe zu beenden, bevor die Feststoffkesselpumpe einschaltet.

Ebenfalls ist es dadurch möglich, dass bei gemeinsamem Kaminzug gleichzeitig nur ein Kessel in Betrieb ist.

Sollwerte, Temperaturdifferenz

Die Kesselpumpe wird nur in Betrieb genommen, wenn die Kesseltemperatur zusätzlich zur nötigen Temperatur-differenz gegenüber der Vergleichstemperatur auch ein Mindestniveau erreicht hat.

Oberhalb dieser Mindesttemperatur darf der Kessel nicht mehr kondensieren.

Vergleichstemperatur

Je nach hydraulischer Einbindung wird die Feststoffkesseltemperatur mit z.B. dem Pufferspeicherfühler B4 verglichen.

Delta T-Regler

Für die Inbetriebnahme der Kesselpumpe braucht es eine genügend grosse Temperaturdifferenz zwischen Kesseltemperatur und Vergleichstemperatur.

Zeilennr. Bedienzeile Werkseinstellung
4110 Sollwert Minimum	Siehe Betriebsanleitung Kessel
4130 Temperaturdifferenz EIN
4131 Temperaturdifferenz AUS
4133 Vergleichstemperatur Trinkwasserfühler B3 Trinkwasserfühler B31 Pufferspeicherfühler B4 Pufferspeicherfühler B41 Vorlaufsollwert Sollwert Minimum

Übertemperaturableitung

Erreicht die Kesseltemperatur den eingestellten Maximalwert, wird die Feststoffkesselpumpe so lange eingeschaltet, bis die Kesseltemperatur wieder 5K unter den eingestellten Wert abgesunken ist. Die Überschusswärme wird in den Pufferspeicher oder in Heizkreise abgeführt, bei denen die Übertemperaturabnahme in Zeilennr. 861, 1161, 5085 eingeschaltet ist.

Zeilennr. Bedienzeile Werkseinstellung
4141 Übertemperaturableitung	Siehe Betriebsanleitung Kessel
4170 Anlagefrostschutz für Feststoffkesselpumpe

Anlagefrostschutz für Feststoffkes- selpumpe

Je nach aktueller Außentemperatur schaltet die Kesselpumpe ein, obwohl keine Wär-meanforderung besteht. Der Feststoffkesselfrostschutz funktioniert nur, wenn der Anlagenfrostschutz in Bedienzeile 6120 eingeschaltet ist.

Allgemein gilt:

Die Pufferspeicherfunktion und das zugehörige Menü sind erst aktiv, wenn im Menü Konfiguration 5930, 5931, 6040-6045 die Multifunktionsfühlereingänge mit B4 und B41 aktiviert wurden. Zusätzlich muss im Menü LPB die Geräteadresse auf 1 gestellt werden.

Automatische Erzeugersperre

Mit der automatischen Erzeugersperre wird temporär eine hydraulische Trennung von Wärmeerzeuger und Pufferspeicher erreicht. Der Wärmeerzeuger wird nur in Betrieb genommen, wenn der Pufferspeicher den aktuellen Wärmebedarf nicht mehr abdecken kann. Einstellbar ist die Schaltdifferenz zwischen Wärmeerzeuger und Pufferspeicher und die minimale Temperaturdifferenz zwischen Pufferspeicher und Heizkreis.

Zeilennr. Bedienzeile Werkseinstellung
4720 Auto ErzeugersperreKeineMit B4	Siehe BetriebsanleitungKessel
4721 Auto Erzeugersperre SD
4722 Temp'diff Puffer/Heizkreis

Minimale Speichertemperatur

Unterschreitet die Pufferspeichertemperatur B4 die eingestellte min. Speichertemperatur werden die Heizkreise ausgeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
4724	Min. Speichertemperatur	Siehe Betriebsanleitung Kessel

Überhitzschutz

Der Pufferspeicher wird von der Solarenergie bis zum eingestellten Ladetemperatur Maximum geladen. Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen, bis die maximale Speichertemperatur (fest auf 90°C eingestellt) erreicht wird.

Zeilennr. Bedienzeile Werkseinstellung
4750	Ladetemperatur Maximum	Siehe Betriebsanleitung Kessel

Rückkühlung TWW/HK's

Für die Rückkühlung des Pufferspeichers stehen zwei Funktionen zur Verfügung.

• Die Rückkühlung erfolgt von der max.Speichertemperatur bis zur Rücklauftemperatur

Zeilennr. Bedienzeile Werkseinstellung
4755 Rückkühltemperatur		Siehe Betriebsanleitung Kessel
4756 Rückkühlung TWW/HK's
4757 Rückkühlung KollektorAusSommerImmer

• Die überschüssige Energie des Pufferspeichers kann durch eine Wärmeabnahme der Raumheizung oder des TWW-Speichers entladen werden. Dies kann für jeden Kreis separat eingestellt werden (Bedienseite 861, 1161, 5085).

- Rückkühlung Kollektor. Die überschüssige Energie kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

Anlagenhydraulik

Es wird eingestellt, ob der Pufferspeicher durch Solarenergie gespeist werden soll. Es kann nur der Trinkwasserspeicher oder der Pufferspeicher mit Solarenergie versorgt werden.

Zeilennr. Bedienzeile Werkseinstellung
4783	Mit Solareinbindung	Siehe Betriebsanleitung Kessel

Menü: Pufferspeicher

Bei entsprechender

Temperaturdifferenz zwischen dem

Schienenrück-lauffühler B73

und der wählbaren

Vergleichstemperatur, wird der

Rücklauf durch den unteren

Pufferspeicher

umgeleitet. Die Funktion kann entweder

als Rücklauftemperatur-Anhebung

oder als Rücklauftemperatur-

Absenkung verwendet werden. Dies

wird in Bedienzeile

4796 definiert.

Zusätzlich ist die Einstellung des

entsprechenden Relaisausgangs als

Pufferrücklaufventil Y15 im Menu

Konfigura-tion (Bedienzeile 5891, 6030-

6038) und dem Schienenrücklauffühler

B73 an BX (Bedienzeile 5930, 5931,

6040-6045) vorzunehmen.

Temp'diff EIN/AUS Rücklaufum- lenkung

Durch die eingestellte

Temperaturdifferenz wird der Ein-/

Ausschaltpunkt der Rücklaufumlenkung festgelegt.

Zeilennr. Bedienzeile Werkseinstellung
4790 Temp'diff EIN Rückl'umlenk	Siehe Betriebsanleitung Kessel
4791 Temp'diff AUS Rückl'umlenk

Vergleichstemp Rücklaufumlenkung

Auswahl des Pufferspeicher-

Temperaturfühlers mit dem die Rücklauftemperatur verglichen wird, um damit anhand der eingestellten

Temperaturdifferenz die

Rücklaufumlenkung zu schalten.

Zeilennr. Bedienzeile Werkseinstellung
4795 Vergleichstemp Rückl‘umlenkMit B4Mit B41Mit B42	Siehe BetriebsanleitungKessel

Wirksinn Rücklaufumlenkung

Die Funktion kann entweder als Rücklauftemperatur-Anhebung oder als Rücklauftemperatur-Absenkung verwendet werden.

Zeilennr. Bedienzeile Werkseinstellung
4796 Wirksinn RücklaufumlenkungTemperaturabsenkungTemperaturanhebung	Siehe BetriebsanleitungKessel

Temperaturabsenkung

Falls die Rücklauftemperatur der Verbraucher höher ist als die Temperatur am gewählten Fühler (Bedienzeile 4795), kann mit dem Rücklauf der untere Speicherbereich vor-gewärmt werden. Die Rücklauftemperatur sinkt dadurch noch weiter ab, was z.B. bei einem Brennwertkessel zu einem höheren Wirkungsgrad führt.

Temperaturanhebung

Falls die Rücklauftemperatur der Verbraucher tiefer ist als die Temperatur am gewählten Fühler (Bedienzeile 4795), kann der Rücklauf durch Umleiten über den unteren Speicherteil vorgewärmt werden. Damit kann z.B. eine Rücklaufvorwärmung realisiert werden.

Teilladung Sollwert

Durch die hydraulische Auskopplung des unteren Pufferspeicherteils wird das aufheiz-bare Speichervolumen reduziert. Der verbleibende, obere Speicherteil wird dadurch schneller geladen. Der untere Speicherteil wird erst aufgeheizt, wenn der obere Speicherteil geladen ist.

Zeilennr. Bedienzeile Werkseinstellung
4800	Teilladung Sollwert	Siehe Betriebsanleitung Kessel

Menü: Pufferspeicher

Durchladung

Die Funktion Pufferdurchladung ermöglicht, dass freigegebene Erzeuger trotzt automatischer Erzeugersperre erst ausschalten, wenn der Pufferspeicher durchgeladen ist.

Zeilennr. Bedienzeile Werkseinstellung
4810 DurchladungAusHeizbetriebImmer		Siehe BetriebsanleitungKessel

Aus

Die Durchladefunktion ist ausgeschaltet.

Heizbetrieb

Die Durchladung wird aktiv, wenn die automatische Erzeugersperre bei gültiger Wärmeanforderung aufgrund der Puffertemperatur die Erzeuger sperrt. Erreicht der Pufferspeicher am für die Durchladefunktion parametrierten Fühler die geforderte Temperatur, wird die Funktion beendet.

Immer

Die Durchladung wird aktiv, wenn die automatische Erzeugersperre bei gültiger Wärmeanforderung aufgrund der Puffertemperatur die Erzeuger sperrt oder die Wärmeanforderung ungültig wird. Erreicht der Pufferspeicher am für die Durchladefunktion parametrierten Fühler die geforderte Temperatur, wird die Funktion beendet. werden.

Durchladetemperatur Minimum

Der Pufferspeicher wird minimal auf den eingestellten Wert geladen.

Zeilennr. Bedienzeile Werkseinstellung
4811	Durchladetemperatur Minimum	Siehe Betriebsanleitung Kessel

Durchladefühler

Zeilennr. Bedienzeile Werkseinstellung
4813 DurchladefühlerMit B4Mit B42/B41	Siehe BetriebsanleitungKessel

Mit B4

Für die Durchladefunktion wird der Pufferspeicherfühler B4 berücksichtigt.

Mit B42/B41

Für die Durchladefunktion wird der Pufferspeicherfühler B42, falls nicht vorhanden Pufferspeicherfühler B41 berücksichtigt.

Menü: Trinkwasser-Speicher

Ladung

Die Einstellung Ladung einmal oder mehrmals pro Tag wirkt nur, wenn die Trinkwasserfreigabe gemäß den Zeitschaltprogrammen der Heizkreise eingestellt ist.

Vorlaufsollwertüberhöhung

Die Trinkwasseranforderung an den Kessel setzt sich aus dem aktuellen Trinkwassersollwert plus der einstellbaren Ladeüberhöhung zusammen.

Umladeüberhöhung

Die Umladung ermöglicht es, Energie vom Pufferspeicher in den Trinkwasserspeicher zu verschieben. Dazu muss die aktuelle Pufferspeichertemperaturhöher sein als die aktuelle Temperatur im Trinkwasserspeicher.

Die Temperaturdifferenz kann hier eingestellt werden.

Schaltdifferenz

Ist die Trinkwassertemperatur tiefer als der aktuelle Sollwert abzüglich der hier eingestellten Schaltdifferenz, wird die Trinkwasserladung gestartet. Die Trinkwasserladung wird beendet, wenn die Temperatur den aktuellen Sollwert erreicht.

Ladezeitbegrenzung

Während der Trinkwasserladung kann die Raumheizung – abhängig vom gewählten Ladevorrang (Bedienzeile 1630) und der hydraulischen Schaltung – keine oder zu wenig Energie erhalten. Oft ist es daher sinnvoll die Trinkwasserladung zeitlich zu begrenzen.

Entladeschutz

Die Funktion stellt sicher, dass die Trinkwasserpumpe (Q3) erst einschaltet, wenn die Temperatur im Wärmeerzeuger genügend hoch ist.

Ladetemperatur Maximum

Der Trinkwasserspeicher wird von der Solarenergie zur eingestellten Ladetemperatur Maximum (Zeile 5050) geladen.

Die Kollektorüberhitzschutzfunktion kann die Kollektorpumpe wieder in Betrieb nehmen bis die Speichersicherheitstemperatur 80°C erreicht wird.

Rückkühltemperatur

Bei der Rückkühlung wird die Speicher-temperatur auf die Rückkühltemperatur abgesenkt.

Zeilennr. Bedienzeile Werkseinstellung
5010 LadungEinmal/TagMehrmals/Tag		Siehe Betriebsanleitung Kessel
5020 Vorlaufsollwertüberhöhung
5021 Umladeüberhöhung
5022 NachladeregelungNachladenDurchladenDurchladen LegioDurchladen 1. LadungDurchlad' Legio und 1. Ladung

Nachladeregelung

Es ist eine Speicherladung mit bis zu 2 Fühler möglich.

Es ist auch möglich eine Teilladung mit einem Fühler und eine Legionellenfunktion die 2 Fühler berücksichtigt zu kombinieren (Einstellung 3).

Zeilennr. Bedienzeile Werkseinstellung
5024 Schaltdifferenz		Siehe Betriebsanleitung Kessel
5030 Ladezeitbegrenzung
5040 EntladeschutzAusImmerAutomatisch

Anwendung mit Fühler

Die Ladepumpe wird erst eingeschaltet, wenn die Erzeugertemperatur oberhalb der Trinkwassertemperatur plus der halben Ladeüberhöhung liegt. Sinkt die Kesseltemperatur während der Ladung wieder unter die Trinkwassertemperatur plus 1/8 der Ladeüberhöhung ab, wird die Ladepumpe wieder ausgeschaltet. Sind zwei Trinkwasserfühler für die Trinkwasserladung parametriert, wird für die Entladeschutzfunktion die tiefere Temperatur betrachtet (in der Regel Trinkwasserfühler B31).

Anwendung mit Thermostat

Die Ladepumpe wird erst eingeschaltet, wenn die Kesseltemperatur oberhalb des Trinkwassernennsollwerts liegt. Sinkt die Kesseltemperatur während der Ladung unter den Trinkwassernennsollwert minus der Trinkwasserschaltdifferenz ab, wird die Ladepumpe wieder ausgeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
5050 Ladetemperatur Maximum	Siehe Betriebsanleitung Kessel
5055 Rückkühltemperatur
5056 Rückkühlung Erzeuger/HK
5057 Rückkühlung KollektorAusSommerImmer

Rückkühlung Erzeuger/HK

Die überschüssige Energie des Trinkwasserspeichers kann durch eine Wärmeabnahme des Erzeugers und der Heizkreise entladen werden. Dies kann für jeden Heizkreis separat eingestellt werden (Bedienzeilen 861, 1161).

Rückkühlung Kollektor

Die überschüssige Energie des Trinkwasserspeichers kann bei kaltem Kollektor via Kollektorfläche an die Umgebung abgegeben werden.

Menü: Trinkwasser-Speicher

Elektroeinsatz Betriebsart

Die Trinkwasserbereitung kann anstelle des Kessels auch mit einem Elektroheizeinsatz durchgeführt werden. Wird die Trinkwasserbereitung mit dem Elektroheizeinsatz durchgeführt, wird keine Anforderung an den Kessel gestellt. Die Umschaltung zwischen Kessel und Elektroheizeinsatz erfolgt aufgrund folgender Kriterien.

Zeilennr. Bedienzeile Werkseinstellung
5060 Elektroeinsatz BetriebsartErsatzSommerImmer		Siehe Betriebsanleitung Kessel
5061 Elektroeinsatz Freigabe24h/TagTrinkwasser FreigabeZeitprogramm 4/TWW
5062 Elektroeinsatz RegelungExterner ThermostatTrinkwasserfühler

Ersatz

Der Elektroeinsatz wird nur verwendet, wenn der Kessel Störung meldet oder mittels Kesselsperre ausgeschaltet ist. Die Trinkwasserbereitung wird also im Normalfall immer mit dem Kessel durchgeführt.

Sommer

Der Elektroeinsatz wird eingesetzt sobald alle angeschlossenen Heizkreise zum Sommerbetrieb umgeschaltet haben. Die Trinkwasserbereitung wird wieder mit dem Kessel durchgeführt sobald wenigstens ein Heizkreis wieder auf Heizbetrieb umgeschaltet hat. Der Elektroeinsatz wird aber auch verwendet, wenn der Kessel Störung

meldet oder mittels Kesselsperre ausgeschaltet ist.

Immer

Die Trinkwasserbereitung wird ganzjährig nur mit dem Elektroeinsatz durchgeführt. Bei dieser Anwendung wird der Kessel also nicht für die Trinkwasserbereitung gebraucht.

Elektroeinsatz Freigabe

24h/Tag

Der Elektroeinsatz ist unabhängig von Zeitschaltprogrammen dauernd freigegeben.

Trinkwasser Freigabe

Der Elektroeinsatz wird gemäss Trinkwasser Freigabe geschaltet.

Zeitprogramm 4/TWW

Für den Elektroeinsatz wird das Zeitschaltprogramm 4/TWW des lokalen Reglers berücksichtigt.

Elektroeinsatz Regelung

Externer Thermostat

Die Speichertemperatur wird mit einem reglerexternen Thermostaten ohne Sollwertführung des Reglers geladen.

Trinkwasserfühler

Die Speichertemperatur wird mit einem reglerexternen Thermostaten aber unter Sollwertführung des Reglers geladen.

Wichtig: Damit die Sollwertführung korrekt funktioniert, muss der reglerexterne Thermostat auf dessen minimalen Einstellwert gestellt werden.

Menü: Trinkwasser-Speicher

Automatischer Push

Diese Funktion ist nur bei eingeschalteter Trinkwasserbetriebsart aktiv.

Aus

Der Trinkwasser-Push kann nur manuell ausgelöst werden.

Ein

Fällt die Trinkwassertemperatur um mehr als zwei Schaltdifferenzen (Bedienzeile 5024) unter den Reduziertssollwert (Bedienzeile 1612), wird einmalig wieder auf den Trinkwassernennsollwert (Bedienzeile 1610) geladen.

Legende

TBWw

Trinkwassertemperatur-Nennsollwert

TBWR

Trinkwassertemperatur-Reduziertssollwert

Zeilennr. Bedienzeile Werkseinstellung
5070 Automatischer PushAusEin	Siehe BetriebsanleitungKessel

Übertemperaturabnahme

Eine Übertemperaturabnahme, kann durch folgende Funktionen ausgelöst werden:

• Eingänge H1, H2, H3
- Speicherrückkühlung
- Feststoffkessel Übertemperaturabnahme.

Mit Pufferspeicher

Ist ein Pufferspeicher vorhanden, muss hier eingegeben werden, ob der Trinkwasserspeicher aus dem Pufferspeicher gespeist wird oder direkt aus dem Kessel.

Die Pufferspeichertemperatur wird bei Einbezug alternativer Wärmequelle als Regelkriterium für die Freigabe zusätzlicher Energiequellen verwendet.

Zeilennr. Bedienzeile Werkseinstellung
5085	Übertemperaturabnahme	Siehe Betriebsanleitung Kessel

Wird eine Übertemperaturableitung aktiviert, kann die überschüssige Energie durch eine Wärmeabnahme des Trinkwasserspeichers abgeführt werden.

Zeilennr. Bedienzeile Werkseinstellung
5090 Mit	Pufferspeicher	Siehe Betriebsanleitung Kessel
5092 Mit	Vorregler/Zubring'pumpe
5093 Mit	Solareinbindung

Mit Vorregler/ Zubring'pumpe

Es wird eingestellt, ob der Trinkwasserspeicher ab dem Vorregler bzw. mit der Zubringerpumpe (anlagenabhängig) gespeist werden soll. Der Vorregler bzw. die Zubringerpumpe wird am vorgeschalteten LOGON B aktiviert.

Mit Solareinbindung

Es wird eingestellt, ob der Trinkwasserspeicher durch Solarenergie gespeist werden soll.

Drehzahlregelung der Ladepumpe

Das Drehzahlbereich der Ladepumpenansteuerung wird mit der minimal und maximal erlaubten Drehzahl eingeschränkt. Beim Start der Pumpe wird diese für ca. 10 s mit max. Drehzahl angesteuert.

Zeilennr. Bedienzeile Werkseinstellung
5101 Pumpendrehzahl Minimum	Siehe Betriebsanleitung Kessel
5102 Pumpendrehzahl Maximum

Pumpendrehzahl Minimum

Begrenzung der minimalen Pumpendrehzahl.

Pumpendrehzahl Maximum

Begrenzung der maximalen Pumpendrehzahl.

Menü: Trinkwasser-Speicher

Umladestrategie

Die Umladung ist immer oder zu den eingestellten Freigabezeiten (Bedienzeile 1620) zugelassen.

Zeilennr. Bedienzeile Werkseinstellung
5130 UmladestrategieAusImmerTrinkwasser Freigabe		Siehe BetriebsanleitungKessel

Aus

Mit Ladepumpe Q3 wird keine Umladung durchgeführt. Für die Umladung mit Umladepumpe Q11 wird bei dieser Einstellung gemäß Einstellung Trinkwasser Freigabe verfahren.

Immer

Die Umladung erfolgt immer.

Trinkwasser Freigabe

Die Umladung erfolgt nur während der Trinkwasserfreigabe.

Vergleichstemp Umladung

Für die Umladung kann der entsprechende Trinkwasserfühler als Vergleichstemperatur ausgewählt werden.

Zeilennr. Bedienzeile Werkseinstellung
5131 Vergleichstemp UmladungTrinkwasserfühler B3Trinkwasserfühler B31		Siehe BetriebsanleitungKessel

Im Konfigurationsmenü werden allgemeine Parametereinstellungen durchgeführt.

Voreinstellung

Über Voreinstellung kann eine von 30 sogenannter Preselect Konfigurationen angewählt werden. Hierbei werden vom Regler automatisch diverse Bedienzeilen auf die der jeweiligen Konfiguration hinterlegten Werte voreingestellt.

Danach können einzelnen Parameter manuell so angepasst werden, dass sie den Anforderungen entsprechen.

Das Anlageschema ergibt sich aus der Voreinstellung und den angeschlossenen Fühlern.

Zeilennr. Bedienzeile Werkseinstellung
5700	Voreinstellung	Siehe Betriebsanleitung Kessel

Die Bedienzeile 5700 Voreinstellung beinhaltet den Hinweis:

Unverändert:

Alle von der Preselect Funktion eingestellten Bedienzeilen entsprechen dem Preselect Stand.

Modifiziert:

Die von der Preselect Funktion eingestellten Bedienzeilen wurden nachträglich manuell verändert.

Heizkreise 1,2

Die Heizkreise sind über diese Einstellung ein bzw ausschaltbar.

Zeilennr. Bedienzeile Werkseinstellung
5710 Heizkreis 1	Siehe Betriebsanleitung Kessel
5715 Heizkreis 2

Trinkwasser-Sensor B3

Fühler

Der Regler berechnet die Schaltpunkte mit entsprechender Schaltdifferenz aus dem Trinkwasser-Sollwert und der gemessenen TWW-Speichertemperatur.

Thermostat

Die Regelung der Trinkwassertemperatur erfolgt aufgrund des Schaltzustandes eines an B3 angeschlossenen Thermostaten.

Zeilennr. Bedienzeile Werkseinstellung
5730 Trinkwasser-Sensor B3FühlerThermostat	Siehe BetriebsanleitungKessel

Bei Verwendung eines Trinkwasserthermostaten ist kein „Reduziertbetrieb“ möglich. D.h., wenn Reduziertbetrieb aktiv ist, dann ist die BW-Bereitung mit Thermostat gesperrt.

- Die Einstellung des Trinkwassertemperatur-Nennsollwertes muss gleich hoch oder höher sein als die Sollwerteinstellung am Thermostat (Thermostat auf Ausschaltpunkt geeicht).

• Die "Vorlauftemperatur-Sollwert-überhöhung-Trinkwasser muss mindestens auf 10 °C eingestellt sein (beeinflusst die Ladedauer).
• Der Trinkwasser-Frostschutz ist dabei nicht gewährleistet.

Trinkwasser-Stellglied Q3

Kein

Keine Trinkwasserladung über Q3.

Ladepumpe

Die Trinkwasserladung erfolgt mit einer Pumpe an der Anschluss-Klemme Q3/Y3.

Zeilennr. Bedienzeile Werkseinstellung
5731 Trinkwasser-Stellglied Q3KeinLadepumpeUmlenkventil	Siehe BetriebsanleitungKessel

Umlenkventil

Die Trinkwasserladung erfolgt mit einem Umlenkventil an der Anschluss-Klemme Q3/Y3. Die Pumpe Q2 wird in dieser Einstellung zur Kesselpumpe,

sofern die Kesselpumpe nicht an einem multifunktionalen Relaisausgang QX.. schon definiert ist.

Menü: Konfiguration

Grundposition TWW Uml'ventil

Die Grundposition des Umlenkventils ist die Position, in der das Umlenkventil (UV) steht, wenn keine Anforderung aktiv ist.

Letzte Anforderung

Das Umlenkventil (ÜV) verbleibt nachdem die letzte Anforderung beendet ist in dieser letzten Position.

Zeilennr. Bedienzeile Werkseinstellung
5734 Grundposition TWW Uml'ventilLetzte AnforderungHeizkreisTrinkwasser		Siehe BetriebsanleitungKessel

Heizkreis

Das Umlenkventil (UV) geht nachdem die letzte Anforderung beendet ist in die Heizkreisposition.

Trinkwasser

Das Umlenkventil (UV) geht nachdem die letzte Anforderung beendet ist in die Trinkwasserposition.

Trinkwasser Trennschaltung

Die Trinkwasser-Trennschaltung kann nur angewendet werden, wenn eine Kesselkaskade vorhanden ist.

Für eine Trinkwasser Trennschaltung muss das Trinkwasser-Stellglied Q3 auf „Umlenkventil“ eingestellt werden.

Zeilennr. Bedienzeile Werkseinstellung
5736 Trinkwasser TrennschaltungAusEin	Siehe BetriebsanleitungKessel

Aus

Die Trinkwasser-Trennschaltung ist ausgeschaltet. Jeder vorhandene Kessel kann den Trinkwasserspeicher speisen.

Ein

Die Trinkwasser-Trennschaltung ist eingeschaltet. Die Trinkwasserladung erfolgt ausschliesslich ab dem dazu definierten Kessel.

Wirksinn TWW Umlenkventil

Hier wird die Umlenkventilposition eingestellt, die bei aktivem Ausgang gilt:

Zeilennr. Bedienzeile Werkseinstellung
5737 Wirkssinn TWW UmlenkventilPosition Ein TWWPosition Ein Heizkreis	Siehe BetriebsanleitungKessel

Position Ein TWW

Bei aktivem Ausgang befindet sich das Umlenkventil in Trinkwasserposition.

Position Ein Heizkreis

Bei aktivem Ausgang befindet sich das Umlenkventil in Heizkreisposition.

Mittelposition TWW Uml'ventil

Hier kann das Umlenkventil in die Mittelposition gefahren werden. Dies dient zum Befüllen oder Entleeren beider Heizkreise. Diese Aktion muss händisch zurückgesetzt werden.

Zeilennr. Bedienzeile Werkseinstellung
5738 Mittelposition TWW Uml'ventilAusEin		Siehe BetriebsanleitungKessel

Aus

Umlenkventil wird auf die aktuell geforderte Position gefahren, abhängig von Wärmean-forderung und Grundposition.

Ein

Das Umlenkventil wird in Mittelposition gefahren.

Steuer' Kesselpump/TWW UV

Mit diesem Parameter kann für spezielle Hydrauliksysteme definiert werden, dass Kesselpumpe Q1 und Umlenkventil Q3 nur für Trinkwasser und Heizkreis 1 zuständig sind, nicht aber für die weiteren Heizkreise 2 und 3 sowie für die externen Verbraucherkreise.

Zeilennr. Bedienzeile Werkseinstellung
5774 Steuer' Kesselpump/TWW UVAlle AnforderungenNur Anforderung HK1/TWW		Siehe BetriebsanleitungKessel

Alle Anforderungen

Das Umlenkventil ist hydraulisch bei allen Anforderungen eingebunden und schaltet zwischen Trinkwasserbetrieb und den restlichen Anforderungen um. Die Kesselpumpe läuft bei allen Anforderungen.

Nur Anforderung HK1/TWW

Das Umlenkventil ist hydraulisch nur bei Heizkreis 1 und Trinkwasser eingebunden und schaltet zwischen Trinkwasserbetrieb und Heizkreis 1-Betrieb um. Alle anderen Anfor-derungen sind hydraulisch nicht über das Umlenkventil (UV) und die Kesselpumpe, sondern direkt am Kessel angebunden.

Menü: Konfiguration

Solarstellglied

Anstelle einer Kollektorpumpe und Umlenkventilen für die Speichereinbindungen kann die Solaranlage auch mit Ladepumpen betrieben werden.

Zeilennr. Bedienzeile Werkseinstellung
5840 SolarstellgliedLadepumpeUmlenkventil	Siehe BetriebsanleitungKessel

Ladepumpe

Bei Verwendung mit Ladepumpe können alle Tauscher gleichzeitig durchströmt werden. Der parallele oder alternative Betrieb ist möglich.

Umlenkventil

Bei Verwendung mit Umlenkventil kann immer nur ein Tauscher durchströmt werden.

Externer Solartauscher

Bei Solarschemen mit zwei Speichereinbindungen ist es erforderlich einzustellen, ob der externe Wärmetauscher gemeinsamen für Trinkwasser oder Pufferspeicher, oder exklusiv für einen von beiden verwendet wird.

Zeilennr. Bedienzeile Werkseinstellung
5841 Externer SolartauscherGemeinsamTrinkwasserspeicherPufferspeicher	Siehe BetriebsanleitungKessel

Kombispeicher

Kombispeicherspezifische Funktionen werden mit dieser Einstellung aktiviert. So z.B. kann der Pufferspeicher-Elektroheizeinsatz sowohl für die Heizung, wie auch für das Trinkwasser verwendet werden.

Zeilennr. Bedienzeile Werkseinstellung
5870 KombispeicherNeinJa	Siehe BetriebsanleitungKessel

Nein

Es ist kein Kombispeicher vorhanden.

Ja

Ein Kombispeicher ist vorhanden.

Menü: Konfiguration

Ausgang Relais QX

Die Einstellungen der Relaisausgänge ordnet je nach Wahl entsprechende Zusatzfunktionen zu den Grundsche- men zu. QX2 ist Relaisausgang am LMS14. QX21, 22, 23 sind Relaisausgänge am AVS75.

Trinkwasser-Zirkulationspumpe Q4

Die angeschlossene Pumpe dient als Trinkwasser-Zirkulationspumpe. Der zeitliche Betrieb der Pumpe kann im Menü „Trinkwasser“ in der Bedienzeile „Zirkulationspumpe Freigabe“ abgestimmt werden (Zeilennr. 1660).

Trinkwasser-Elektroheizeinsatz K6

Mit dem angeschlossenen Elektro-Heizeinsatz, kann das Trinkwasser gemäß Menü „Trinkwasser-Speicher“ Bedienzeile „Elektroheizeinsatz“ geladen werden. Der Elektroheizeinsatz muss mit einem Sicherheitsthermostat ausgerüstet sein! Die Elektroeinsatz Betriebsart Bedienzeile 5060 muss dementsprechend eingestellt sein.

Kollektorpumpe Q5

Für die Anbindung eines Solarkollektors ist eine Umwälzpumpe für den Kollektorkreis erforderlich.

VK1/VK2/VK3-Pumpe Q15/Q18/Q19

Die VK-Pumpe kann für einen zusätzlichen Verbraucher verwendet werden. In Zusammenwirken mit einer externen Wärmeanforderung am Eingang H1, kann die Anwendung z.B. für ein Luftheizgerät o.ä. verwendet werden.

Kesselpumpe Q1

Die angeschlossene Pumpe dient zur Umwälzung des Kesselwassers zwischen Kessel und Verteiler / hydr. Wei-che.

Bypasspumpe Q12

Die angeschlossene Pumpe dient als Kessel-Bypasspumpe, die zur Kessel-Rücklaufhochhaltung verwendet wird.

Alarmausgang K10

Tritt ein Fehler auf, so wird dies mit dem Alarmrelais signalisiert. Das Schliessen des Kontaktes hat eine Verzögerungszeit von 2 Minuten. Wird der Fehler behoben, das heisst die Fehlermeldung liegt nicht mehr an, öffnet der Kontakt unverzögert.

Zeilennr. Bedienzeile Werkseinstellung
5890	Ausgang Relais QX...
5891	Kein
5892	Zirkulationspumpe Q4Elektroeinsatz TWW K6
	Kollektorpumpe Q5
6030	VK1-Pumpe Q15
6031	Kesselpumpe Q1
6032	Bypasspumpe Q12
6033	Alarmausgang K10
6034	2.Pumpenstufe HK1 Q21
6035	2.Pumpenstufe HK 2 Q22
6036	2.PumpenstufeHKP Q23
6037	Heizkreispumpe HKP Q20
6038	VK2-Pumpe Q18
	Zubringerpumpe Q14
	Erzeugersperrventil Y4
	Feststoffkesselpumpe Q10
	Zeitprogramm 5 K13
	Pufferrücklaufventil Y15
	Solarpumpe ext.Tauscher K9
	Solarstellglied Puffer K8
	Solarstellglied Schw'bad K18
	VK3-Pumpe Q19
	Kaskadenpumpe Q25
	Speicherumladepumpe Q11
	TWW Durchmischpumpe Q35
	TWW Zwischenkreis Q33
	Wärmeanforderung K27
	Kälteanforderung K28
	Heizkreispumpe HK1 Q2
	Heizkreispumpe HK2 Q6
	Trinkwasserstellglied Q3
	Durchl’erhitzerstellglied Q34
	2. Kesselpumpenstufe Q27
	Meldeausgang K35
	Betriebsmeldung K36
	Abgasklappe K37
	Gebläseabschaltung K38

Kann der Fehler momentan nicht behoben werden, besteht die Möglichkeit das Alarmrelais trotzdem zurückzusetzen. Dies erfolgt im Menü „Fehler“ (Zeilennr. 6710).

Diese Funktion erlaubt es eine 2-stufige Heizkreispumpe anzusteuern, damit bei reduziertem Heizniveau (z.B. Nachtab-senkung) die Pumpenleistung verringert werden kann. Hierbei wird zur 1. Stufe der Pumpe mit dem Multifunktionalen Relais QX die 2. Stufe folgendermaßen zugeschaltet:

1.Stufe Ausgang Q2/Q6/Q20	2.Stufe Ausgang Q21/Q22/Q23	Pumpen-zustand
aus aus aus
ein aus Teillast
ein ein Volllast

Heizkreispumpe Q20

(für gleitende Kreise)

Der Pumpenheizkreis P wird aktiviert.

Schaltuhrprogramm:

Für den Heizkreis P steht ausschließlich das Schaltuhrprogramm 3/HKP zur Verfügung. Siehe dazu auch das Menü "Schaltuhrprogramm HKP".

Zubringerpumpe Q14

Die angeschlossene Pumpe dient als Zubringerpumpe, die als Wärmezubringer für weitere Verbraucher verwendet werden kann.

Die Zubringerpumpe wird in Betrieb gesetzt, sobald eine Wärmeanforderung eines Verbrauchers besteht. Besteht keine Wärmeanforderung schaltet die Pumpe mit Nachlauf aus.

Erzeugersperrventil Y4

Ist genügend Wärme im Pufferspeicher vorhanden, so können die Verbraucher ihren Wärmebedarf ab diesem beziehen - die Wärmeerzeuger müssen nicht in Betrieb genommen werden. Die automatische Erzeugersperre sperrt die Wärmeerzeuger und koppelt sie mit einem Umschaltventil Y4 hydraulisch vom Rest der Anlage ab. Damit beziehen die Wärmeverbraucher ihre Energie vom Pufferspeicher und eine Fehlzirkulation durch die Wärmeerzeuger ist ausgeschlossen.

Feststoffkesselpumpe Q10

Für die Anbindung eines Feststoffkessels ist eine Umwälzpumpe für den Kesselkreis erforderlich.

Zeitprogramm 5 K13

Das Relais wird gemäss den Einstellungen von Zeitprogramm 5 gesteuert.

Pufferrücklaufventil Y15

Dieses Ventil kann für Rücklauftemperatur-Anhebung/-Absenkung oder der Pufferspeicher-Teilladung konfiguriert werden.

Solarpumpe ext.Tauscher K9

Für den externen Wärmetauscher muss am multifunktionalen Relaisausgang (QX) die Solarpumpe ext.Tauscher K9 eingestellt sein.

Falls ein Trinkwasser- und ein Pufferspeicher zur Verfügung stehen, muss auch die BZ 5841 „Externer Solartauscher“ eingestellt werden.

Solarstellglied Puffer K8

Sind mehrere Tauscher eingebunden muss der Pufferspeicher am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in BZ 5840 definiert werden.

Solarstellglied Schw'bad K18

Sind mehrere Tauscher eingebunden muss das Schwimmbad am entsprechenden Relaisausgang eingestellt sein und zusätzlich die Art des Solarstellgliedes in BZ 5840 definiert werden.

Kaskadenpumpe Q25

Gemeinsame Kesselpumpe für alle Kessel in einer Kaskade.

Speicherumladepumpe Q11

Der Trinkwarmwasserspeicher kann, falls der Pufferspeicher genügend warm ist, vom Pufferspeicher geladen werden. Diese Umladung kann mittels der Umladepumpe Q11 gemacht werden.

TWW Durchmischpumpe Q35

Separate Pumpe für Speicherumwälzung während aktiver Legionellenfunktion.

TWW Zwisch'kreispumpe Q33

Ladepumpe bei Trinkwasserspeicher mit aussen liegendem Wärmetauscher.

Wärmeanforderung K27

Signalisiert einem externen Wärmeerzeuger durch Schließen des Kontakts einen vorhandenen Wärmebedarf.

Kälteanforderung K28

Funktion noch nicht implementiert.

Heizkreispumpe HK1 Q2

Der Pumpenheizkreis HK1 wird aktiviert.

Heizkreispumpe HK2 Q6

Der Pumpenheizkreis HK2 wird aktiviert.

Trinkwasserstellglied Q3

Stellglied für Trinkwasserspeicher.

Durchl'erhitzerstellglied Q34

Stellglied für Durchlauferhitzer.

2. Kesselpumpenstufe Q27

Die 2. Stufe der Kesselpumpe wird aktiviert.

Meldeausgang K35

Funktion Meldeausgang.

Betriebsmeldung K36

Funktion Betriebsmeldung.

Abgasklappe K37

Funktion Abgasklappe.

Gebläseabschaltung K38

Funktion Gebläseabschaltung zur Abschaltung der Gebläseversorgung bei nicht benötigtem Gebläse.

Menü: Konfiguration

Eingang Fühler BX1, 2, 21, 22

Die Einstellungen der Fühlereingänge ordnet je nach Wahl entsprechende Zusatzfunktionen zu den Grundschemen zu.

BX1 und 2 sind Fühlereingänge an der LMS14.

BX21 und 22 sind Fühlereingänge am AVS75.

Kein

Keine Funktion am Fühlereingang.

Trinkwasserfühler B31

Unterer Trinkwasserspeicherfühler

Rücklauffühler B7

Nicht sicherheitsrelevanter Kessel-Rücklauffühler

TWW Zirkulationsfühler B39

Trinkwasser Zirkulationsfühler / Bereitschaftsfühler

Pufferspeicherfühler B4

Oberer Pufferspeicherfühler

Pufferspeicherfühler B41

Unterer Pufferspeicherfühler

Pufferspeicherfühler B42

Dritter (mittlerer) Pufferspeicherfühler

Solarvorlauffühler B63

Solarvorlauffühler für Ertragsmessung

Solarrücklauffühler B64

Solarrücklauffühler für Ertragsmessung

Zeilennr. Bedienzeile Werkseinstellung
5930	Fühlereingang BX1, BX2
5931	Kein
5932	Trinkwasserfühler B31
	Kollektorfühler B6
	Rücklauffühler B7
6040	TWW Zirkulationsfühler B39
6041	Pufferspeicherfühler B4
6042	Pufferspeicherfühler B41
6043	Abgastemperaturfühler B8	Siehe Betriebsanleitung Kessel
6044	Schienenvorlauffühler B10
6045	Feststoffkesselfühler B22
	TWW Ladefühler B36
	Pufferspeicherfühler B42
	Schienenrücklauffühler B73
	Kaskadenrücklauffühler B70
	Schwimmbadfühler B13
	Solarvorlauffühler B63
	Solarrücklauffühler B64
	Primärtauscherfühler B26

Eingang H1/H2/H4/H5

Funktion Eingang H1/H2/H3/H4/H5

Betriebsart-Umschaltung

Heizkreis

Die Betriebsarten der Heizkreise werden über die Anschlussklemmen H1/H2/H3/H4/H5 (z.B. ein Telefon-Fernschalter) auf Schutzbetrieb umgeschaltet.

Trinkwasser

Eine Sperrung der Trinkwasserladung erfolgt nur in Einstellung HK's+TWW.

Erzeugersperre

Der Erzeuger wird über die Anschlussklemmen Hx gesperrt. Sämtliche Temperaturanforderungen der Heizkreise und des Trinkwassers werden ignoriert. Der Kesselfrost-schutz bleibt währenddessen gewährleistet.

Fehler-/Alarmmeldung

Der Eingang H1 bewirkt eine reglerinterne Fehlermeldung. Bei entsprechender Konfiguration des Alarmausgangs (Relaisausgänge QX2, 21-23, Bedienzeilen 5892, 6030-6038) wird der Fehler durch einen zusätzlichen Kontakt weitergeleitet oder angezeigt (z.B. externe Lampe oder Horn).

Verbr'anforderung VK1/VK2/VK3

Der eingestellte Vorlauftemperatursollwert wird über die Anschlussklemmen (z.B. eine Lufterhitzungsfunktion für Torschleieranlagen) aktiviert. Der Sollwert muss in Bedienzeile 1859, 1909, 1959 eingestellt werden.

Übertemperaturableitung

Eine aktive Übertemperaturableitung ermöglicht es z.B. einem Fremderzeuger die Verbraucher (Heizkreis, Trinkwasserspeicher, Hx-Pumpe) mit einem Zwangssignal zur Abnahme überschüssiger Wärme zu zwingen. Für jeden Verbraucher kann mit dem Parameter „Übertemperaturabnahme“ eingestellt werden, ob er das Zwangssignal berücksichtigt und somit an der Wärmeableitung teilnehmen soll.

- Lokale Wirkung

Mit der LPB Geräteadresse 0 oder >1 wirkt die Übertemperaturableitung nur auf die lokalen Verbraucher am Gerät.

Zeilennr. Bedienzeile Werkseinstellung
5950	Funktion Eingang H1/H2/H3/H4/H5
5960	...BA-Umschaltung HK's+TWW
5970	...BA-Umschaltung TWW
5977	...BA-Umschaltung HK's
	...BA-Umschaltung HK1
	...BA-Umschaltung HK2
6046	...BA-Umschaltung HK3
6054	...Erzeugersperre
6062	...Fehler-/Alarmmeldung
	...Verbr'anforderung VK1
	...Verbr'anforderung VK2
	...Verbr'anforderung VK3
	...Übertemperaturableitung
	...Freigabe Schwimmbad Solar
	...Betriebsniveau TWW	Siehe Betriebsanleitung Kessel
	...Betriebsniveau HK1
	...Betriebsniveau HK2
	...Betriebsniveau HK3
	...Raumthermostat HK1
	...Raumthermostat HK2
	...Raumthermostat HK3
	...Trinkwasser Durchflussschalter
	...Trinkwasserthermostat
	...Startverhinderung
	...Kessel-Durchflussschalter
	...Verbr'anforderung VK1 10V
	...Verbr'anforderung VK2 10V
	...Verbr'anforderung VK3 10V
	...Druckmessung 10V
	...Leistungsvorgabe 10V

• Zentrale Wirkung (LPB)

Mit der LPB Geräteadresse = 1 wirkt die Übertemperaturableitung auch auf die Verbraucher in den anderen Geräten im gleichen Segment.

Eine systemweite Verteilung über weitere Segmente hinweg der Übertemperaturableitung aus dem Segment 0 ist nicht möglich.

Freigabe Schwimmbad Solar

Die Funktion erlaubt es, die solare Schwimmbadbeheizung von extern (z.B. Handschalter) freizugeben oder die solare Ladepriorität gegenüber den Speichern festzulegen. Konfiguration: Funktion Eingang Hx auf Freigabe Schwimmbad einstellen. Funktionsbeschreibung dazu siehe Bedienzeile 2065 Ladevorrang Solar.

Betriebsniveau HK's / TWW

Das Betriebsniveau kann statt dem internen Zeitschaltprogramm über den Kontakt eingestellt werden (externes Zeitschaltprogramm).

Raumthermostat HK1/HK2/HK3

Mit dem Eingang kann für den eingestellten Heizkreis eine Raumthermostatanforderung generiert werden.

TWW-Durchflussschalter

Hier wird der Durchlauferhitzer-FlowSwitch angeschlossen.

Trinkwasserthermostat

Hier wird der Trinkwasserspeicherthermostat angeschlossen.

Startverhinderung

Mit diesem Eingang kann ein Brennerstart verhindert werden.

Kessel-Durchflussschalter

Bei dieser Funktion schließt der Kontakt bei vorhandener bzw. genügend großer Durchströmung des Kesselwärmetauschers. Ist dieser Kontakt nicht geschlossen, kommt es zu einer Störstellung.

Verbr'anforderung VK1/VK2/VK3 10V

Der Anwendungsknoten externe Last x erhält ein Spannungssignal (DC 0...10 V) als Wärmeanforderung. Die lineare Kennlinie wird über zwei Fixpunkten (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert.

Druckmessung 10V

Das am Eingang Hx anliegende Spannungssignal wird linear in einen Druckwert umge-rechnet. Die lineare Kennlinie wird über zwei Fixpunkten (Spannungswert 1 / Funkti-onswert 1 und Spannungswert 2 / Funktionswert 2) definiert.

Leistungsvorgabe 10V

Der Erzeuger erhält ein Spannungssignal (DC 0...10 V) als Leistungsanforderung. Die lineare Kennlinie wird über zwei Fixpunkten (Spannungswert 1 / Funktionswert 1 und Spannungswert 2 / Funktionswert 2) definiert.

Menü: Konfiguration

Wirksinn Eingang H1/H2/H3/H4/H5

Ruhekontakt Der Kontakt ist normalerweise geschlossen und muss zum Aktivieren der gewählten Funktion geöffnet werden.

Arbeitskontakt Der Kontakt ist normalerweise geöffnet und muss zum Aktivieren der gewählten Funktion geschlossen werden.

Die lineare Kennlinie wird über zwei Fixpunkte definiert. Die Einstellung erfolgt mit zwei Parameterpaaren für Funktionswert und Spannungswert (F1 / U1 und F2 / U2). Beim H4-Eingang (Frequenzeingang) wird dem Funktionswert kein Spannungswert, sondern ein Frequenzwert zugeordnet.

Zeilennr. Bedienzeile Werkseinstellung
5951	Wirksinn Eingang H1/H2/H3	Siehe BetriebsanleitungKessel
5961	...Ruhekontakt
6047	...Arbeitskontakt
6055
6063
5952 Mir. Vorlaufsollwert H1
5953	Spannungswert 1 H1/H2
6049
6057
6065
5954	Funktionswert 1 H1/H2
6050
6058
6066
5955	Spannungswert 2 H1/H2
6051
6059
6067
5956	Funktionswert 2 H1/H2
6052
6060
6068
5971 Wirksinn Eingang H4...Ruhekontakt...Arbeitskontakt
5973 Frequenzwert 1 H4
5974 Funktionswert 1 H4
5975 Frequenzwert 2 H4
5976 Funktionswert 2 H4
5978 Wirksinn Eingang H5...Ruhekontakt...Arbeitskontakt

Erweiterungsmodul AVS75

Multifunktional

Mögliche Funktionen die den multifunktionalen Ein-/Ausgängen zugeordnet werden können, sind auf den Bedienzeilen 6030 bis 6038 ersichtlich.

Heizkreis 1/2

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Heizkreis 2" angepasst werden.

Rücklaufregler

Der Mischerausgang dient zur Steuerung der Kesselrücklaufanhebung. Einstellungen im Menü „Kessel“.

Funktion Eing' EX21 Modul 1

Keine

Der Eingang hat keine Funktion

Temperaturwächter HK

Wird das Erweiterungsmodul für den Heizkreis verwendet, kann am Eingang

Zeilennr. Bedienzeile Werkseinstellung
6020	Funktion Erweiter'modul 1/2/3	Siehe Betriebsanleitung Kessel
6021	...Keine
6022	...Multifunktional
	...Heizkreis 1
	...Heizkreis 2
	...Rücklaufregler
	...Solar Trinkwasser
	...Vorregler/Zubringerpumpe

Solar Trinkwasser

Für diese Verwendung können die entsprechenden Einstellungen der Bedienseite "Solar" angepasst werden.

Vorregler / Zubringerpumpe

Der Mischerausgang dient als Vorregler zwischen Kessel und Verteiler. Einstellungen im Menü „Vorregler / Zubringerpumpe“.

Zeilennr. Bedienzeile Werkseinstellung
6024	Funktion Eing' EX21 Modul 1/2/3	Siehe BetriebsanleitungKessel
6026	...Keine
6028	...Temperaturwächter HK

EX21 (AC 230 V) ein externer Temperaturwächter (z.B. für Fußbodenheizung) aufgeschaltet werden.

Menü: Konfiguration

Fühlertyp Kollektor

Einstellung des verwendeten Fühlertyps. Der Regler wendet die entsprechende Temperaturkennlinie an.

Zeilennr. Bedienzeile Werkseinstellung
6097 Fühlertyp Kollektor...NTC...PT1000		Siehe Betriebsanleitung Kessel

Fühlerkorrekturen

Der Messwert des Kollektorfühlers kann um +/- 20 K verschoben werden

Zeilennr. Bedienzeile Werkseinstellung
6098	Korrektur Kollektorfühler	Siehe Betriebsanleitung Kessel
6100 Korrektur Aussenfühler

Der Messwert der Aussentemperatur kann um +/- 3 K verschoben werden.

Gebäude– Zeitkonstante

Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich die Raumtemperatur verschieden schnell bei schwankender Außen-temperatur.

Zeilennr. Bedienzeile Werkseinstellung
6110	Zeitkonstante Gebäude	Siehe Betriebsanleitung Kessel

Durch die Zeitkonstante Gebäude wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei schwankender Außentemperatur beeinflusst.

Zentrale Sollwertführung

Die zentrale Sollwertführung passt den Wärmeerzeuger-Sollwert auf die geforderte zentrale Vorlauftemperatur an. Mit der Einstellung wird die maximale Korrektur begrenzt auch wenn eine größere Anpassung erforderlich wäre. Diese Funktion kann nur unter Verwendung des Schienenvorlauffühlers B10 realisiert werden.

Zeilennr. Bedienzeile Werkseinstellung
6117	Zentrale Sollwertführung	Siehe Betriebsanleitung Kessel

Sollwertabfall Verzögerung

Es wird verhindert, dass stufige Erzeuger zu schnell weggeschaltet werden oder frei modulierende Erzeuger aufgrund ihrer Leistungsregelung sofort abschalten. Dies bewirkt, dass die Erzeuger nicht auskühlen, da weiterhin ein Wärmebedarf besteht und sie absehbar wieder in Betrieb gehen.

Zeilennr. Bedienzeile Werkseinstellung
6118	Sollwertabfall Verzögerung	Siehe Betriebsanleitung Kessel

Die Abfallverzögerung wirkt nur bei einem Sollwertsprung, nicht aber bei Wegfall der Wärmeanforderung.

Menü: Konfiguration

Anlagenfrostschutz

Je nach aktueller Außentemperatur schalten die Pumpen ein, obwohl keine Wärmeanforderung besteht.

Voraussetzung für das einwandfreie Funktionieren dieser Funktion ist eine funktionstüchtige und betriebsbereite Anlage. Der Anlagefrostschutz benötigt einen Außentemperaturfühler. Fehlt dieser, wird zur Sicherstellung der Funktion für Außentemperatur 0 °C substituiert und eine Fehlermeldung generiert.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
6120 Anlagenfrostschutz...Aus...Ein		Siehe BetriebsanleitungKessel

Aussentemperatur Pumpe Grafik
...-4°C	Dauernd EIN	ON
-5...1.5°C	ca. alle 6 Std. während 10 Min. EIN	takt
1.5°C... Dauernd AUS OFF

Fühler speichern

Um Mitternacht speichert das Grundgerät die Zustände an den Fühlerklemmen ab.

Fällt nach der Speicherung ein Fühler ab, generiert das Grundgerät eine Fehlermeldung.

Durch diese Einstellung können die Fühler sofort gespeichert werden. Dies wird nötig wenn z.B. ein Fühler entfernt und nicht mehr benötigt wird.

Zeilennr. Bedienzeile Werkseinstellung
6200 Fühler speichern...Nein...Ja	Siehe BetriebsanleitungKessel

Parameter-Reset

Alle Parameter lassen sich auf die Werkseinstellungen zurücksetzen. Ausgenommen davon sind die Menüs: Uhrzeit und Datum, Bedieneinheit, Funk und alle Zeitprogramme, sowie der Sollwert Handbetrieb.

Zeilennr. Bedienzeile Werkseinstellung
6205 Parameter zurücksetzen...Nein...Ja	Siehe Betriebsanleitung Kessel

Anlageschema

Zur Identifizierung des aktuellen Anlageschemas wird vom Grundgerät eine Kontrollnummer generiert.

Die Kontrollnummer besteht aus den nebeneinander gereihten Teilschemanummern. Die Bedeutung der Nummer für die entspr. Zeilen entnehmen Sie aus die Tabellen auf der nächste Seite:

Zeilennr. Bedienzeile

6212 Kontrollnummer Erzeuger 1

6213 Kontrollnummer Erzeuger 2

6215 Kontrollnummer Speicher

6217 Kontrollnummer Heizkreis

Software-Version

Die Angabe repräsentiert die aktuelle Version des Grundgeräts.

Zeilennr. Bedienzeile

6220 Software-Version

Kontrollnummern Erzeuger 1 (Bedienzeile 6212)

Gaskessel modulierend

11 Modulierender Kessel12 Modulierender Kessel, Kesselpumpe13 Modulierender Kessel, Bypasspumpe14 Modulierender Kessel, Kesselpumpe, Bypasspumpe

Solar

0 Kein Solar1 Solar mit Kollektorfühler und -pumpe

Kontrollnummern Erzeuger 2 (Bedienzeile 6213)

Feststoffkessel

0 Kein Feststoffkessel1 Feststoffkessel, Kesselpumpe2 Feststoffkessel, Kesselpumpe, Einbindung TWW-Speicher

Kontrollnummern Speicher (Bedienzeile 6215)

Pufferspeicher

Trinkwasserspeicher

0 Kein Pufferspeicher1 Pufferspeicher2 Pufferspeicher, Solaranbindung4 Pufferspeicher, Erzeugersperrventil5 Pufferspeicher, Solaranbindung,Erzeugersperrventil

0 Kein Trinkwasserspeicher1 Elektroeinsatz2 Solaranbindung4 Ladepumpe5 Ladepumpe, Solaranbindung13 Umlenkventil14 Umlenkventil, Solaranbindung16 Vorregler, ohne Tauscher17 Vorregler, 1 Tauscher19 Zwischenkreis, ohne Tauscher20 Zwischenkreis, 1 Tauscher22 Ladepumpe / Zwischenkreis, ohne Tauscher23 Ladepumpe / Zwischenkreis, 1 Tauscher25 Umlenkventil / Zwischenkreis, ohne Tauscher26 Umlenkventil / Zwischenkreis, 1 Tauscher

Kontrollnummern Heizkreis (Bedienzeile 6217)

Heizkreis 3	Heizkreis 2	Heizkreis 1
0 Kein Heizkreis1 Zirkulation über Kesselpumpe2 Heizkreispumpe3 Heizkreispumpe, Mischer	0 Kein Heizkreis1 Zirkulation über Kesselpumpe2 Heizkreispumpe3 Heizkreispumpe, Mischer	0 Kein Heizkreis1 Zirkulation über Kesselpumpe2 Heizkreispumpe3 Heizkreispumpe, Mischer

Geräteadresse und Segmentadresse

Die zweiteilige LPB-Adresse des Reglers besteht aus zwei 2-stelligen Zahlen. Beispiel:

	14	.	16
Segmentnummer	↑		↑
		Gerätenummer

Busspeisung

Die Busspeisung ermöglicht eine direkte Stromversorgung des Bussystems durch die einzelnen Regelgeräte (keine zentrale Busspeisung). Die Art der Busspeisung ist einstellbar.

• Aus: Keine Stromversorgung des Bussystems durch den Regler.
• Automatik: Die Stromversorgung des Bussystems (LPB) durch den Regler wird entsprechend dem Leistungsbedarf des LPB automatisch ein- und ausgeschaltet.

Anzeige Systemmeldungen

Diese Einstellung erlaubt es Systemmeldungen die über LPB übermittelt werden, am angeschlossenen Bedienteil zu unterdrücken.

Nein

Fehlermeldungen werden am Bediengerät des Reglers nicht angezeigt.

Ja

Fehlermeldungen werden am Bediengerät des Reglers angezeigt.

Busspeisungsstatus

Die Anzeige zeigt, ob der Regler den Bus momentan mit Strom versorgt:

• Aus: Die Regler-Busspeisung ist momentan inaktiv.
• Ein: Die Regler-Busspeisung ist momentan aktiv. Der Regler übernimmt im Moment einen Anteil des Bus-Strombedarfs.

Wirkbereich der Umschaltungen

Für die zentralen Umschaltungen kann der Wirkbereich definiert werden. Das betrifft:

• Betriebsartumschaltung
- Sommerumschaltung (bei Einstellung „Zentral“ in Einstellzeile 6621)

Eingaben sind:

• Segment: Die Umschaltung erfolgt bei allen Reglern im selben Segment.
• System: Die Umschaltung erfolgt bei allen Reglern im ganzen System (also in allen Segmenten). Der Regler muss sich im Segment 0 befinden.

Zeilennr. Bedienzeile Werkseinstellung
6600 Geräteadresse	Siehe Betriebsanleitung Kessel
6601 Segmentadresse
6604 BusspeisungAusAutomatik
6605 Busspeisung StatusAusEin
6610 Anzeige Systemmeldungen
6620 Wirkbereich UmschaltungenSegmentSystem
6621 SommerumschaltungLokalZentral
6623 BetriebsartenumschaltungLokalZentral
6624 Manuelle ErzeugersperreLokalSegment

Sommerumschaltung

Der Wirkbereich der Sommerumschaltung ist dabei wie folgt:

• Eingabe Lokal: Lokale Wirkung; der lokale Heizkreis wird basierend der Einstellzeile 730, 1030, ein- und ausgeschaltet.
• Eingabe Zentral: Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile „Wirkbereich Umschaltungen“ gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im ganzen System basierend der Einstellzeile 730 ein- und ausgeschaltet.

Betriebsartenumschaltung

Bei LPB-fähigen Geräten kann das Grundgerät mit der LPB Geräteadresse = 1 die Funktion einer zentralen Betriebsartumschaltung übernehmen. Die Umschaltungen am zentralen Grundgerät (über H1 / H3 oder den Parameter Betriebsartumschaltung Hk's) wirken dann auch auf die Heizkreise und das Trinkwasser der anderen Grundgeräte am LPB.

Der Wirkbereich der Betriebsartumschaltung über H-Eingang ist dabei wie folgt :

Lokal

Lokale Wirkung; der lokale Heizkreis wird ein- und ausgeschaltet.

Zentral

Zentrale Wirkung; in Abhängigkeit der auf Bedienzeile Wirkbereich Umschaltungen gemachten Einstellung werden entweder die Heizkreise im Segment oder aber im gan-zen System ein- und ausgeschaltet.

Manuelle Erzeugersperre

Der Wirkbereich der Erzeugersperre über H-Eingang ist dabei wie folgt:

Lokal

Lokale Wirkung; der lokale Erzeuger wird gesperrt.

Segment

Zentrale Wirkung; alle Erzeuger der Kaskade werden gesperrt.

Trinkwasserzuordnung

Die Trinkwasser-Zuordnung muss nur dann festgelegt werden, wenn Trinkwasserbereitung durch ein Heizkreis-Zeitprogramm gesteuert wird (vergl. Bedienzeilen 1620 bzw. 5061). Einstellung:

• Lokale Heizkreise:
  Die Trinkwasserbereitung erfolgt nur für den lokalen Heizkreis
• Alle Heizkreise im Segment: Die Trinkwasserbereitung erfolgt für alle Heizkreise im Segment
• Alle Heizkreise im System: Die Trinkwasserbereitung erfolgt für alle Heizkreise im System. Bei allen Einstellungen werden auch Regler im Ferienstatus für die Trinkwasserbereitung berücksichtigt.

Zeilennr. Bedienzeile Werkseinstellung
6625 TrinkwasserzuordnungLokale HeizkreiseAlle Heizkreise im SegmentAlle Heizkreise im System	Siehe BetriebsanleitungKessel
6632 TA Grenze ext Erz beachten...Nein...Ja
6640 UhrbetriebAutonomSlave ohne FernverstellungSlave mit FernverstellungMaster
6650 Aussentemperatur Lieferant

TA'grenze ext Erz beachten

Zusätzliche über den LPB-Bus abgeschlossenen Erzeuger können gemäß eigenen Parametern aufgrund der Außentemperatur gesperrt oder freigegeben sein (z. B.: Luft- / Wasser-WP). Dieser Status wird via LPB verteilt. In einer Kaskade weiß somit der Mas-ter, ob ein zusätzlicher Erzeuger (Slave) gemäß den eigenen Einsatzgrenzen (Außen-temperatur) zur Verfügung steht oder nicht und kann dementsprechend einen weiteren Erzeuger dazu schalten.

Nein

Das Ecobit vom externern Erzeuger wird nicht beachtet.

Ja

Das Ecobit vom externern Erzeuger wird beachtet und die Kaskade gemäß den zur Verfügung stehenden Erzeugern geregelt.

Warnung:

Ist als weiterer Erzeuger eine LMU...-Regelung (Slave) angeschlossen muss dieser Parameter auf Nein stehen!

Uhrbetrieb

Diese Einstellung legt die Wirkung der Systemzeit auf die Zeiteinstellung des Reglers fest. Die Auswirkungen sind wie folgt

• Autonom: Die Uhrzeit kann am Regler verstellt werden. Die Uhrzeit des Reglers wird nicht an die Systemzeit angepasst.
• Slave ohne Fernverstellung: Die Uhrzeit kann am Regler nicht verstellt werden. Die Uhrzeit des Reglers wird automatisch laufend an die Systemzeit angepasst
• Slave mit Fernverstellung: Die Uhrzeit kann am Regler verstellt werden; gleichzeitig wird die Systemzeit angepasst, da die Änderung vom Master übernommen wird. Die Uhrzeit vom Regler wird dennoch automatisch laufend auf die Systemzeit angepasst.
• Master: Die Uhrzeit kann am Regler verstellt werden. Die Uhrzeit des Reglers ist Vorgabe für das System: die Systemzeit wird angepasst

Aussentemperatur-Lieferant

In der LPB-Anlage ist nur 1 Aussentemperaturfühler notwendig. Dieser ist an einem frei wählbaren Regler angeschlossen und liefert das Signal über den LPB an die Regler ohne Fühler. In der Anzeige erscheint als erste Zahl die Segmentnummer und als zweite die Gerätenummer.

Menü: Fehler, Wartung/Service

Wenn ein Fehler 🚙 anliegt kann eine Fehlermeldung in der Infoebene über die Info-Taste abgerufen werden. In der Anzeige wird die Fehlerursache beschrieben.

Quittierungen

Wenn ein Fehler anliegt kann am Relais QX.. ein Alarm ausgelöst werden. Das Relais QX.. muss dementsprechend konfiguriert sein. Das Alarmrelais kann mit dieser Einstellung mit JA zurückgesetzt werden.

Zeilennr. Bedienzeile Werkseinstellung
6700	Meldung	Siehe Betriebsanleitung Kessel
6705	SW Diagnosecode
6706	FA Phase Störstellung
6710	Reset Alarmrelais

Meldung

Ein aktuell im System anstehender Fehler wird hier mit Albatros-Code angezeigt, bei dem der Fehler aufgetreten ist.

FA Phase Störstellung

Ein aktuell im System anstehender Fehler wird in der Störphase angezeigt, in der der Fehler aufgetreten ist.

SW Diagnosecode

Ein aktuell im System interner Software -Diagnosecode, bei dem der Fehler aufgetreten ist, wird angezeigt.

Temperaturalarme

Die Differenz zwischen Sollwert und aktueller Temperatur wird überwacht. Eine bleibende Abweichung über die eingestellte Zeit hinaus löst eine Fehlermeldung aus.

Zeilennr. Bedienzeile Werkseinstellung
6740 Vorlauftemperatur 1 Alarm	Siehe Betriebsanleitung Kessel
6741 Vorlauftemperatur 2 Alarm
6742 Vorlauftemperatur 3 Alarm
6743 Kesseltemperatur Alarm
6745 Trinkwasserladung Alarm

Fehlerhistorie

Das Grundgerät speichert die letzten 20 aufgetretenen Fehler unverlierbar in einen Fehlerspeicher ab. Jeder weitere Eintrag löscht den Ältesten aus dem Speicher. Pro Fehlereintrag werden Fehlercode und Zeitpunkt abgespeichert.

Zeilennr. Bedienzeile Werkseinstellung
6800...6996	Historie ... Nur Anzeige

Wartungsfunktionen

Brennerstunden Intervall / Brennerstarts Intervall / Wartungs Intervall

Sobald die eingestellte Zeit der Brennerstunden oder -starts oder der Wartungszeitraum abläuft, wird eine Wartungsmeldung zur Anzeige gebracht. Für die Meldung werden die Betriebsstunden und -starts.

Zeilennr. Bedienzeile Werkseinstellung
7040	Brennerstunden Intervall	Siehe Betriebsanleitung Kessel
7041 Brennerstunden seit Wartung		Nur Anzeige
7042	Brennerstarts Intervall	Siehe Betriebsanleitung Kessel
7043 Brennerstarts seit Wartung		Nur Anzeige
7044	Wartungsintervall	Siehe Betriebsanleitung Kessel
7045 Zeit seit Wartung		Nur Anzeige
7050 Gebläsedrehzahl Ion Strom		Siehe Betriebsanleitung Kessel
7051 Meldung Ion Strom

Brennerstunden seit Wartung Brennerstarts seit Wartung Zeit seit Wartung

Es wird der aktuelle Wert aufsummiert und angezeigt. Der Wert ist in dieser Bedienzeile auf 0 rücksetzbar.

Gebläsedrehzahl Ion Strom

Drehzahlgrenze, ab welcher die Brenner-Ionisationsstrom-Wartungsmeldung gesetzt werden soll, wenn die Ionisationsstromüberwachung und somit eine Dreh-zahlanhebung aufgrund zu niedrigem Ionisationsstroms aktiv sind.

Meldung Ion Strom

Flag zur Anzeige und zum Zurücksetzen der Brenner-Ionisationsstrom-Wartungsmeldung. Die Wartungsmeldung kann nur zurückgesetzt werden, wenn der Wartungsgrund beseitigt ist.

Menü: Wartung/Service

Schornsteinfeger

Der Brenner wird eingeschaltet. Damit ein möglichst dauernder Brennerbetrieb erzielt wird, ist nur die Kesseltemperatur-Maximalbegrenzung als Ausschaltpunkt aktiv.

Alle angeschlossenen Verbraucher sind vorerst gesperrt, damit der Kessel möglichst schnell den Minimalwert von 64°C erreicht.

Ist der Minimalwert von 64°C erreicht, werden die vorhandenen Heizkreise mit einer Pflichtlast nach und nach eingeschaltet, damit die vom Kessel produzierte Wärme abgenommen wird und so der Brenner eingeschaltet bleibt.

Während aktivierter Schornsteinfegerfunktion bleibt die Kesseltemperatur-Maximalbegrenzung aus Sicherheitsgründen wirksam.

Brennerleistung

Leistungsvorgabe für den Brenner bei Betrieb durch die Schornsteinfegerfunktion.

Handbetrieb

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäss dem Regelzustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand (siehe Tabelle) gesetzt.

Sollwerteinstellung im Handbetrieb

Nachdem der Handbetrieb aktiviert wurde, muss in die Grundanzeige gewechselt werden. Dort wird das Wartungs/Sonderbetriebsymbol angezeigt.

Durch Betätigen der Infotaste wird dabei in die Infoanzeige „Handbetrieb“ gewechselt, in der der Sollwert eingestellt werden kann.

Bei aktivem Handbetrieb werden die Relais-Ausgänge nicht mehr gemäß dem Regel-Zustand geschaltet, sondern abhängig von ihrer Funktion auf einen vordefinierten Handbetrieb-Zustand (siehe Tabelle) gesetzt. Die Relaisausgänge werden, abhängig von ihrer hydraulischen Funktion, auf einen Zustand gesetzt, welcher die Wärme bereitstellt. Die Solaranlage bleibt ausgeschaltet, da hier die Möglichkeit der Speicherrückkühlung über den Kollektor besteht. Ein im Handbetrieb eingeschaltetes Relais kann durch einen elektronischen Temperaturregler (TR) oder -wächter (TW) ausgeschaltet werden.

Zeilennr. Bedienzeile Werkseinstellung
7130 Schornsteinfegerfunktion		Siehe Betriebsanleitung Kessel
7131 Brennerleistung...Teillast...Volllast...Maximale Heizlast
7140 Handbetrieb

Bezeichnung Ausgang Zustand
Gaskessel	Kesselpumpe	Q1	ein
	2. Stufe Kesselpumpe Q27 ein
Feststoffkessel	Kesselpumpe Q10 ein
Solar	Kollektorpumpe	Q5	aus
	Externe Tauscherpumpe	K9	aus
	Stellglied Pufferspeicher	K8	aus
	Stellglied Schwimmbad	K18	aus
Trinkwasser	Ladepumpe	Q3	ein
	Umlenkventil	Q3	aus
	Zwischenkreispumpe	Q33	ein
	Durchmischpumpe	Q35	aus
	Zirkulationspumpe	Q4	ein
	Elektroeinsatz	K6	ein
Pufferspeicher	Erzeuger Sperrventil	Y4	ein
	Rücklaufventil	Y15	aus
Heizkreis 1..3	Heizkreispumpe	Q2Q6Q20	ein
	Mischer Auf/Zu	Y1/Y2Y5/Y6	aus
	Hk-Pumpe 2. Stufe	Q21Q22	ein
Vorregler	Zubringerpumpe	Q14	ein
	Vorreglermischer Auf / Zu	Y19/Y20	aus
Externe Verbrauchergruppe 1..3	Verbrauchergruppe-Heizkreispumpe	Q15Q18Q19	ein
Zusatzfunktionen	Alarmausgang	K10	aus
	Zeitprogramm 5	K13	aus
	Wärmeanforderung	K27	ein
	Meldeausgang	K35	ein
	Betriebsmeldung	K36	ein
	Abgasklappe	K37	ein
	Gebläseabschaltung	K38	ein
	Speicher Umladepumpe	Q11	aus
Kaskade	Kaskadenpumpe	Q25	ein

Menü: Wartung/Service

Reglerstoppfunktion

Wird die Reglerstoppfunktion aktiviert, wird direkt die im Sollwert Reglerstopp eingestellte Brennerleistung vom Kessel angefordert.

Reglerstopp Sollwert

Bei aktivierter Reglerstoppfunktion wird die hier eingestellte Leistung vom Kessel gefordert.

Entlüftungsfunktion

Parameter zur manuellen Auslösung der Funktion z.B. über Hotkey oder Menü Wartung/Sonderbetrieb. Nach Ablauf der Entlüftung ist der Parameter wieder auf Aus gesetzt. Mit Einstellen auf Aus kann die Entlüftung auch jederzeit abgebrochen werden.

Entlüftungsart

Mit diesem Parameter können die Phasen der Entlüftungsfunktion vorgewählt werden, siehe hierzu auch Kapitel

Zeilennr. Bedienzeile Werkseinstellung
7143	Reglerstoppfunktion...Aus...Ein	Siehe Betriebsanleitung Kessel
7145	Reglerstopp Sollwert
7146	Entlüftungsfunktion...Aus...Ein
7147	Entlüftungsart...Keine...Heizkreis Dauerlauf...Heizkreis Getaktet...Trinkwasser Dauerlauf...Trinkwasser Getaktet
7170	Telefon Kundendienst

Entlüftungsfunktion. Ist die Funktion gestartet, dann dient dieser Wert als Info-Wert und zeigt die aktuell bearbeitete Phase.

Telefon Kundendienst

Einstellung der Telefonnummer die in der Infoanzeige erscheint.

Parameterstick

Der Parameter-Stick kann nur in Verbindung mit einem Volltext-Bedienteil verwendet werden. Ist kein solches in der Anlage vorhanden, kann vorübergehend eine Service-Room Unit angeschlossen werden. Wird der Parameter-Stick auf die LMS14... aufgesteckt, wird dieser erkannt und die Informationen für Auto-Backup bzw. Auto-Restore ausgewertet. Auf dem Parameter-Stick sind mehrere Datensätze abgespeichert, die über die Bedieneinheit ausgewählt werden können.

PStick Speicher Pos

PStick Bez Datensatz

Über den Datenpunkt PStick Speicher Pos kann der Datensatz (Datensatznummer auf dem Stick) gewählt werden, welcher geschrieben oder gelesen werden soll. Wenn ein Datensatz gewählt wurde, wird in einem zweiten Datenpunkt PStick Bez Datensatz der Datensatzname angezeigt.

PStick Befehl

Stickoperationen Auswählen. Je nach Auswahl werden folgende Operationen ausgeführt:

Keine Operation (0)

Dies ist der Grundzustand. Solange keine Operation auf dem Stick aktiv ist, wird dieser Befehl angezeigt.

Zeilennr. Bedienzeile Werkseinstellung
7250 PStick Speicher Pos		Siehe Betriebsanleitung Kessel
7251 PStick Bez Datensatz
7252 PStick Befehl...Keine Operation...Lesen vom Stick...Schreiben auf Stick
7253 PStick Fortschritt
7254 PStick Status...Kein Stick...Stick bereit...Schreiben auf Stick...Lesen von Stick...EMV Test aktiv...Fehler Schreiben...Fehler Lesen...Inkompatib. Datensatz...Falscher Sticktyp...Fehler Stickformat...Datensatz prüfen...Datensatz gesperrt...Sperre Lesen

Lesen vom Stick (1)

Startet das Lesen der Daten vom Stick. Diese Operation ist nur mit READ- oder READ / WRITE-Sticks möglich.

Schreiben auf Stick (2)

Startet das Schreiben der Daten von der LMS14... auf den Stick. Diese Operation ist nur mit WRITE- oder READ / WRITE-Sticks möglich.

PStick Fortschritt

Der Fortschritt ist eine Prozentanzeige, die bei aktiver Stickoperation (lesen bzw. schreiben) anzeigt, wie viel Prozent schon erledigt sind. Ist keine Operation aktiv oder tritt ein Fehler auf, wird 0 % angezeigt. Im 2. Feld der Doppelanzeige steht der Status. Dieser dient unter anderem auch als Fehlerinformation bei Problemen.

Menü: Ein-/Ausgangstest, Status

Mit dem Ein- und Ausgangstest können die angeschlossenen Komponenten auf ihre einwandfreie Funktionalität überprüft werden.

Durch Anwählen einer Einstellung aus dem Relaistest wird das entsprechende Relais angezogen und damit die angeschlossene Komponente in Betrieb genommen. Dadurch können die Relais auf ihre Funktionstüchtigkeit und die Verdrahtung auf ihre Korrektheit überprüft werden.

Zeilennr. Bedienzeile Werkseinstellung
7700...7952	- Siehe Betriebsanleitung	Kessel

Wichtig:

Angewählte Fühlerwerte werden innerhalb von max. 5 Sekunden aktualisiert. Die Anzeige erfolgt ohne Messwertkorrektur.

Status

Der aktuellen Betriebszustand der Anlage wird mittels Statusanzeigen visualisiert.

Zeilennr. Bedienzeile

8000 Status Heizkreis 1

8001 Status Heizkreis 2

8002 Status Heizkreis P

8003 Status Trinkwasser

8005 Status Kessel

8007 Status Solar

8008 Status Feststoffkessel

8009 Status Brenner

8010 Status Pufferspeicher

8011 Status Schwimmbad

Diagnose Kaskade

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr. Bedienzeile
8100...8150 -

Diagnose Erzeuger

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr. Bedienzeile
8304...8570 -

Diagnose Verbraucher

Zu Diagnosezwecken lassen sich verschiedene Soll- und Istwerte, Schaltzustände von Relais sowie Zählerstände anzeigen.

Zeilennr. Bedienzeile
8700...9058 -

Menü: Feuerungsautomat

Das Feuerungsautomatenprogramm gewährleistet den geordneten Betrieb des Gerätes inklusiv In- und Ausserbetriebsetzung sowie die Flammenüberwachung. Der Ablauf selbst wird über Parameter vom Hersteller fest eingestellt.

Die Werte in der untenstehenden Liste sind den verschiedenen Geräteleistungen zugeordnet und dürfen nicht vom Heizungsfachmann verändert werden. Die Werte dürfen nur vom Elco-Servicetechniker in begründeten Fällen verändert werden.

Vorlüftzeit

Einstellbare Dauer der Vorlüftung am Bedienteil. Dieser Wert kann immer nur größer als 10 s eingestellt werden.

Solldrehzahl Teillast

Einstellbare Solldrehzahl in Teillast am Bedienteil. Dieser Wert kann immer nur größer als die Solldrehzahl Teillast Min eingestellt werden.

Solldrehzahl Zündlast

Einstellbare Solldrehzahl Zündung am Bedienteil. Dieser Wert kann immer nur größer als die Solldrehzahl Zündung Max. eingestellt werden.

Solldrehzahl Volllast

Einstellbare Solldrehzahl in Nennlast am Bedienteil. Dieser Wert kann immer nur größer als die Solldrehzahl Volllast Max eingestellt werden.

Nachlüftzeit

Einstellbare Dauer der Nachlüftung am Bedienteil. Dieser Wert kann immer nur größer als 7 s eingestellt werden.

Zwangsvorlüften bei Fehlern

Nach einer Entriegelung nach Störstellung, nach Netz-EIN sowie nach 24 Stunden in Standby erfolgt eine Zwangsvorlüftung, für 21 Sekunden oder Vorlüftzeit, falls die Vorlüftzeit >21 Sekunden.

Aus

Die Funktion ist ausgeschaltet.

Ein

Die Funktion ist eingeschaltet.

Zeilennr. Bedienzeile Werkseinstellung
9500 Vorlüftzeit	Siehe Betriebsanleitung Kessel
9512 Solldrehzahl Zündlast
9524 Solldrehzahl Teillast
9529 Solldrehzahl Volllast
9540 Nachlüftzeit
9615 Zwangsvorlüften bei Fehlern...Aus...Ein
9650 Kamintrocknung...Aus...Zeitbegrenzt...Permanent

Kamintrocknung

Wird die Kamintrocknung aktiviert startet die Funktion nach einer Außerbetriebsetzung beim Übergang nach Standby. Die Kamintrocknung kann von jeder Wärmeanforderung unterbrochen werden und startet neu, wenn der Phasenablauf wieder in die Phase Standby wechselt.

Aus

Die Funktion ist ausgeschaltet.

Zeitbegrenzt

Die Kamintrocknung wird 10 Minuten durchgeführt.

Permanent

Die Kamintrocknung wird dauerhaft in Standby ausgeführt.

Notizen

Notizen

Notizen

Service:

Trinkwasser Freigabe

Bei dieser Parametrierung ist Zirkulationspumpe freigegeben wenn auch die Trinkwasserbereitung freigegeben ist.

Time program 4/DHW

Sollwerte der Speicher:

Die Umladung ist immer oder zu den eingestellten Freigabezeiten (Line no. 1620) zugelassen.

Das Umlenkventil ist hydraulisch nur bei HC 1 und Trinkwasser eingebunden und schaltet zwischen Trinkwasserbetrieb und HC 1-Betrieb um. Alle anderen Anfor-derungen sind hydraulisch nicht über das Umlenkventil (UV) und die Kesselpumpe, sondern direkt am Kessel angebunden.

Menu: Configuration

Solar controlling element

Zeitprogramme Heizkreise

Der Trinkwassersollwert wird gemäss Heizkreiszeitschaltprogramme zwischen dem Trinkwassertemperatur-Nennsollwert und dem Trinkwassertemperatur-Reduziertssollwert umgeschaltet. Der erste Einschaltpunkt jeder Phase wird jeweils 1 Stunde vorverlegt.

Sollwerte der Speicher:

Opslaan automatisch:

Vorstbeschermingsmiddel

Elektrische verwarming regeling

Externe thermostaat
