Thision S PLUS - Caldaia di riscaldamento centralizzato Elco - Manuale utente e istruzioni gratuiti

Marca	Elco
Modello	Thision S PLUS
Tipo di prodotto	Caldaia per riscaldamento centralizzato
Alimentazione	Gas o gasolio (a seconda della configurazione)
Potenza nominale	Fino a 2000 kW (a seconda della versione)
Regolazione	Regolatore digitale LMS con sonda esterna
Circuiti di riscaldamento	Fino a 2 circuiti con valvola miscelatrice
Preparazione ACS	Sì, con funzione antilegionella
Funzioni principali	Regolazione climatica, programmazione oraria, ottimizzazione, modalità vacanza, funzione spazzacamino, spurgo automatico
Display e comando	Schermo digitale con tasti di navigazione
Protezione antigelo	Sì, per la caldaia e l'impianto
Sicurezza	STB, termostato di sicurezza, controllo fiamma, pressostato
Manutenzione programmata	Intervalli regolabili (ore di funzionamento, avviamenti, mesi)
Ambiente	Funzione solare possibile, gestione a cascata
Manutenzione e pulizia	Spurgo dei circuiti, verifica delle sonde, pulizia del bruciatore periodicamente
Pezzi di ricambio e riparabilità	Sonde, valvole, pompe, moduli di estensione disponibili
Dimensioni	Circa 600 x 800 x 400 mm (stima)

Domande frequenti - Thision S PLUS Elco

Come regolare la temperatura ambiente desiderata?

Ruotare la manopola per modificare la temperatura di setpoint comfort. Confermare con il tasto OK o attendere 5 secondi. Il campo di regolazione è da 10 a 30°C con passo di 0,5°C.

Come programmare gli orari di riscaldamento?

Accedere al menu 'Programma orario' tramite il tasto OK. Selezionare il circuito (CC1, CC2, ecc.). Scegliere le fasi (fino a 3 al giorno) e regolare le ore di accensione/spegnimento. È anche possibile utilizzare le preselezioni (LUN-DOM, LUN-VEN, ecc.).

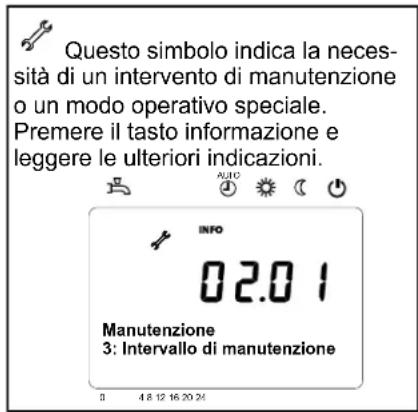

Cosa significa il simbolo della chiave inglese sullo schermo?

Il simbolo della chiave inglese indica che la modalità manuale è attivata. In questa modalità, il regolatore non segue i programmi ma funziona secondo un setpoint fisso (impostabile al parametro 2214, default 60°C). Per disattivare, premere brevemente il tasto della modalità manuale.

Come attivare la modalità vacanza?

Nel menu 'Vacanze', selezionare il periodo (inizio e fine) e il livello di temperatura desiderato (ridotto o antigelo). La modalità vacanza è attiva solo in modalità automatica.

Come interpretare i codici di errore?

Quando appare un guasto, viene visualizzata l'icona di allarme. Premere il tasto Info per vedere il codice (ad esempio 30: sonda mandata 1). Consultare l'elenco dei codici nel manuale per identificare il guasto. Un reset di 3 secondi sul tasto Reset può sbloccare alcuni guasti.

Qual è la manutenzione regolare raccomandata?

La manutenzione comprende la verifica delle soglie di manutenzione (ore di funzionamento del bruciatore, numero di avviamenti, intervallo in mesi). I parametri sono impostabili alle righe 7040-7045. Un messaggio di manutenzione viene visualizzato quando una soglia viene raggiunta. Chiamare un professionista.

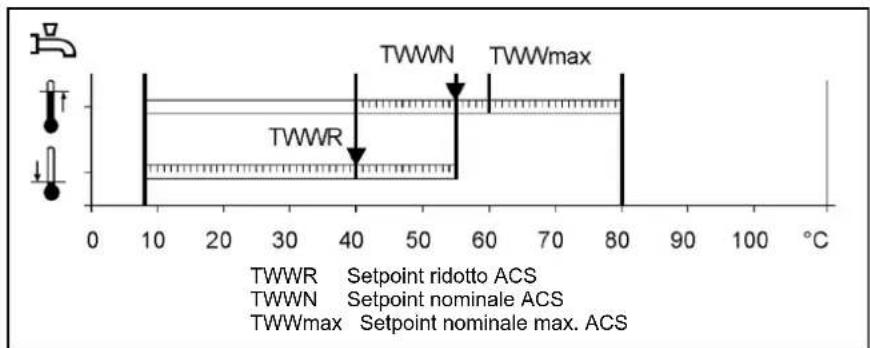

Come regolare la temperatura dell'acqua calda sanitaria?

Nel menu ACS, è possibile impostare il setpoint comfort (riga 1610, max 80°C) e il setpoint ridotto (riga 1612). Utilizzare il tasto ACS per attivare/disattivare la preparazione secondo il programma orario.

Posso collegare un sistema solare?

Sì, il regolatore LMS gestisce un impianto solare per l'ACS e/o il riscaldamento. I parametri solari si trovano nel menu 'Solare' (righe 3810 e successive). È possibile configurare le soglie di temperatura di accensione/spegnimento, la protezione antigelo e la priorità.

Come effettuare uno spurgo manuale dei circuiti?

Attivare la funzione spurgo tramite il parametro 7146 (avvio) e scegliere il tipo (circuito riscaldamento continuo, ciclico, ecc.). Lo spurgo può essere interrotto riportando il parametro su 'Arresto'. Esiste anche una funzione spurgo automatico (riga 2630).

Dove trovare il numero di telefono dell'assistenza?

Il numero di telefono del servizio post-vendita può essere registrato al parametro 7170. Viene visualizzato sullo schermo in modalità info. Contattare il proprio installatore o il produttore Elco per ottenere questo numero.

MANUALE UTENTE Thision S PLUS Elco

Breve descrizione/Caratteristiche/Funzioni 3

Elementi di comando....4

Descrizione del display / Programmazione ....5

Visione d'insieme funzioni principali regolatore elettronico....6

Programmazione utente finale 7

Programmazione specialista riscaldamento....10

Visualizzazione informazioni / Funzionamento manuale /

Funzione spazzacamino....33

Avvisi di errore / Manutenzione....34

Impostazioni in dettaglio

Menu: Ora e data / Unità di comando....37

Menu: Programmi orari / Vacanze....39

Menu: Circuiti riscaldamento 40

Menu: Acqua calda sanitaria....51

Menu: Circuiti utenze....55

Menu: Piscina....56

Menu: Regolatore primario/Pompa di sistema ....57

Menu: Caldaia....59

Menu: Cascata....64

Menu: Solare....66

Menu: Caldaia a combustibile solido....70

Menu: Accumulatore tampone 71

Menu: Accumulatore ACS....74

Menu: Configurazione ....78

Menu: LPB 89

Menu: Errori / Manutenzione/Servizio 91

Menu: Test delle entrate/uscite / Stato....94

Menu: Diagnosi 95

Menu: Controllo fiamma 96

Annotazioni....97

Breve descrizione / Caratteristiche / Funzioni

Breve descrizione

LMS dispone di un regolatore digitale a comando climatico per gestire due circuiti riscaldamento miscelati, la produzione di acqua calda, l'inserimento in cascata e il controllo fiamma per il bruciatore.

Prevede inoltre diverse funzioni supplementari attivabili secondo necessità. Il regolatore calcola le temperature nominali per la caldaia e i circuiti riscaldamento con l'ausilio di una sonda esterna e comanda la produzione di acqua calda.

Con le funzioni di ottimizzazione inseribili si ottiene un massimo risparmio energetico.

Caratteristiche

Regolatore riscaldamento con le seguenti funzioni

• Modo operativo riscaldamento, ACS
• Impostazione setpoint riscaldamento, ACS
• Tasto informazione
• Funzionamento manuale
• Funzione spazzacamino
• Tasto reset

Funzioni

Regolazione climatica per al massimo due circuiti miscelati. Comando acqua calda sanitaria con abilitazione e setpoint predefinito.

• Pompa di circolazione inseribile temporizzata
• Display illuminato con indicazioni di stato e di funzione (testo in chiaro) in diverse lingue
• Commutazione automatica ora legale/solare

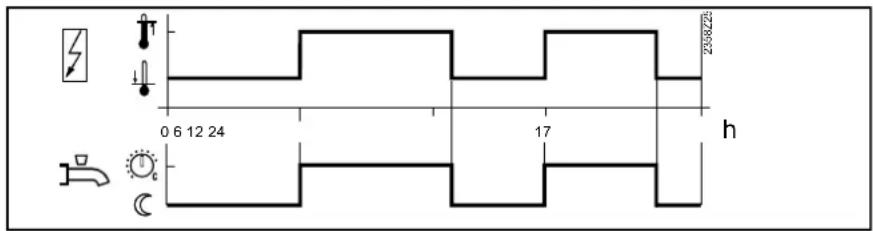

• Programmi orari standard preimpostati per riscaldamento e produzione ACS
• Programma temporizzato individuale con orari di commutazione secondo la configurazione del regolatore e dell'impianto
• Programma vacanze per ogni circuito riscaldamento
• Controllo emissioni / Spazza-camino con ritorno automatico al funzionamento normale

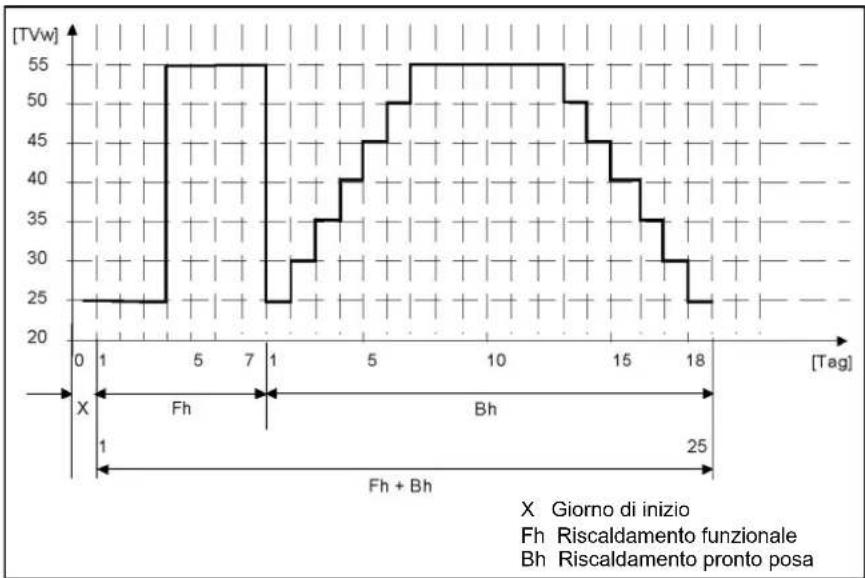

• Funzione di essiccazione dei massetti
  • Gestione accumulatore tampone
• Blocco produzione calore
• Richiesta bruciatore tramite segnale 0-10 VDC
• Acqua calda solare e supporto al riscaldamento
• Regolazione piscina inseribile

• Funzione inserimento in cascata per impianti a più caldaie

• Regolazione temperatura ambiente tramite unità QAA 75 / 78 (accessori)
  • QAA 75 con bus a 2 fili
  • QAA 78 con collegamento radio

• Regolazione di circuiti riscaldamento a radiatori o a pavimento con adattamento dei programmi

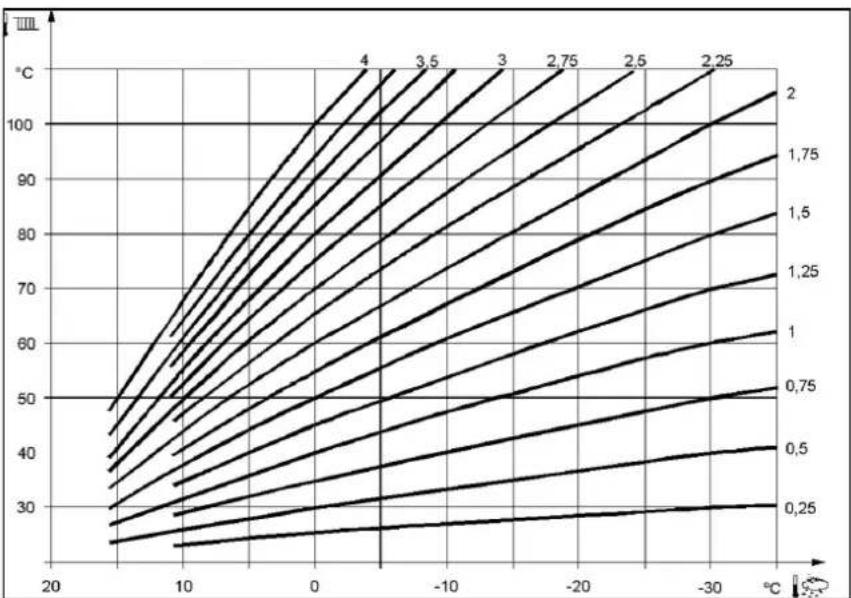

• Adattamento automatico inseribile per curve di riscaldamento

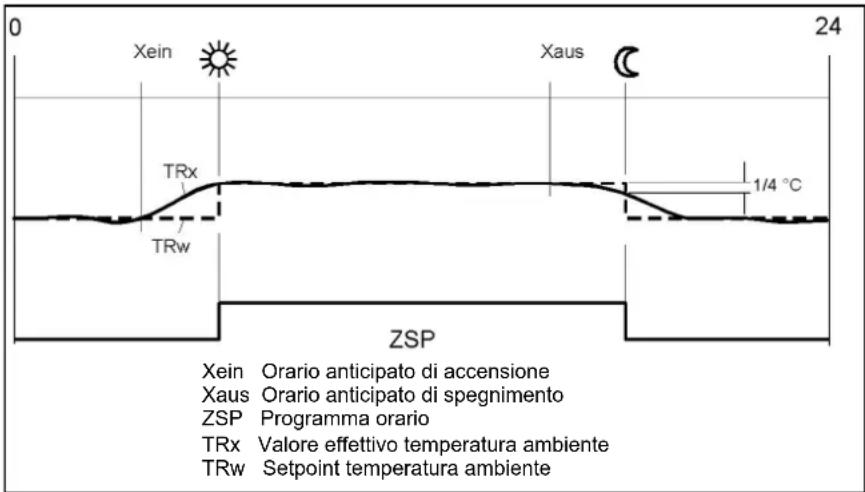

• Ottimizzazione del riscaldamento inseribile (con intervento rapido)
• Spegnimento del riscaldamento in funzione del fabbisogno

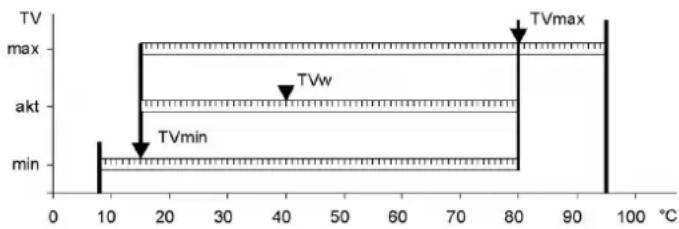

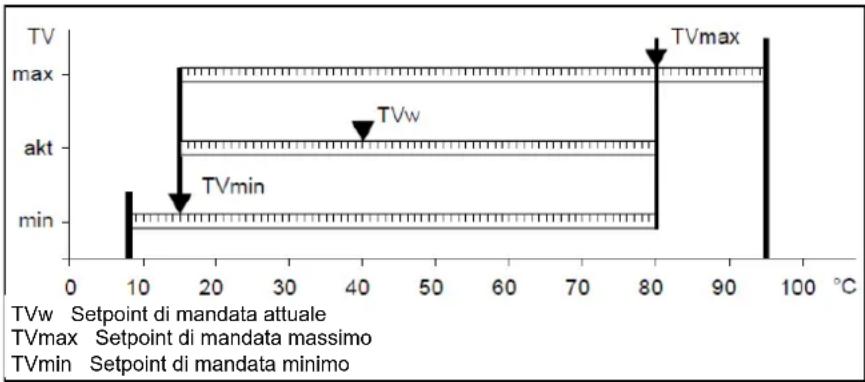

• Regolazione temperature minime e massime di mandata
• Funzionamento ulteriore pompa
• Contaore di funzionamento integrati
• Disinfezione termica ACS inseribile (funzione antilegionelle)
• Protezione antigelo caldaia e impianto
• Interfaccia bus a 2 fili per accessori di regolazione
• Compatibilità bus LPB tramite accessorio OCI 345

Per inserire la produzione acqua calda. (barra sul display sotto il simbolo del rubinetto)

Tasto modo operativo circuito(i) riscaldamento (I)

Per impostare 4 diversi modi operativi di riscaldamento: autom. orologio: regime automatico secondo programma orario sole 24 ore: riscaldamento con setpoint comfort luna 24 ore: riscaldamento con setpoint ridotto modo antigelo: riscaldamento disinserito, funzione antigelo attiva

Display (L)

Tasto informazione (G)

Consultazione delle seguenti informazioni senza influsso sulla regolazione: temperature, stato operativo riscaldamento/ACS, avvisi di errore

Manopola di regolazione temperatura ambiente (C)

• Per modificare la temperatura ambiente
• Per selezionare e modificare le impostazioni durante la programmazione.

Tasto di conferma (OK) (D) Tasto ESC (B)

Entrambi i tasti sono utilizzati insieme alla manopola - + per la programmazione e la configurazione del regolatore. Le impostazioni che non possono essere selezionate con gli elementi di comando richiedono una programmazione specifica. Premendo il tasto ESC si passa di volta in volta al livello superiore; i valori modificati non vengono ripresi.

Per passare al livello di comando successivo o salvare i valori modificati, premere il tasto OK.

Tasto funzionamento manuale (E)

Premendo il tasto si inserisce il funzionamento manuale del regolatore; tutte le pompe sono in funzione, il miscelatore non viene più comandato e il bruciatore è regolato a 60 °C (sul display appare il simbolo della chiave fissa).

Interruttore On/Off (A)

Posizione 0:

l'apparecchio e tutti i componenti elettrici collegati non sono sotto tensione. La protezione antigelo non è garantita.

Posizione I:

l'apparecchio e tutti i componenti elettrici collegati sono pronti per l'uso.

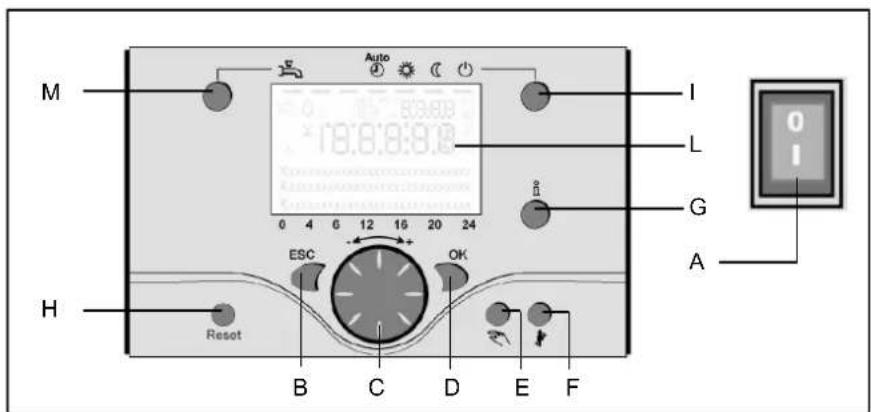

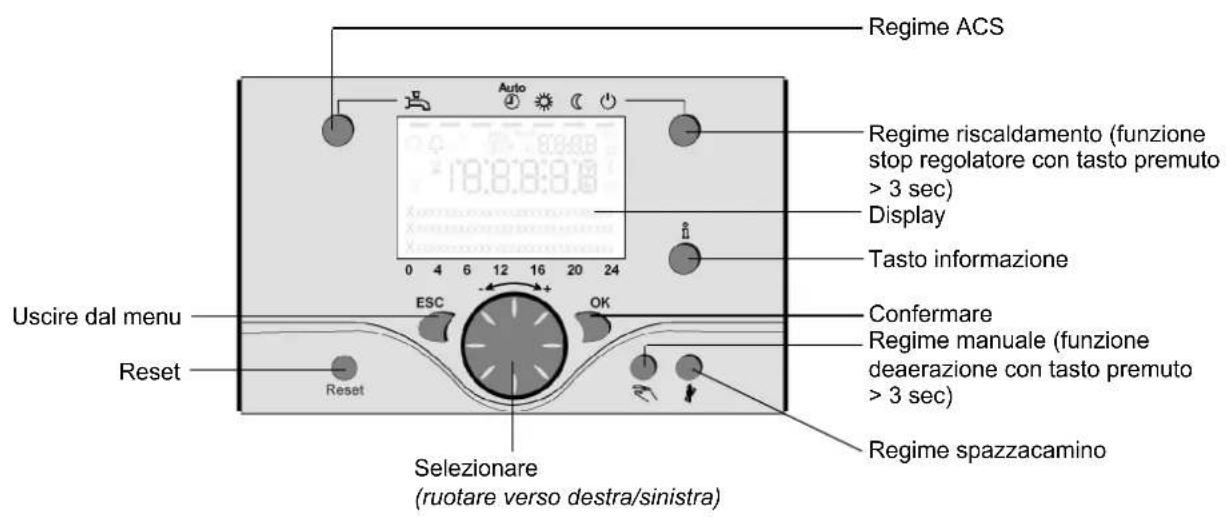

Legenda

A Interruttore On/Off
B Tasto ESC
C Manopola di regolazione temperatura ambiente
D Tasto di conferma (OK)
E Tasto funzionamento manuale
F Tasto funzione spazzacamino
G Tasto informazione
H Tasto reset
I Tasto modo operativo circuito(i) riscaldamento
L Display
M Tasto modo operativo ACS

Tasto funzione spazzacamino (F)

Premendo brevemente il tasto la caldaia si porta nel modo operativo per la misurazione delle emissioni. Questa funzione deve essere disattivata (simbolo chiave fissa sul display).

Tasto reset (H)

Premendo il tasto reset per più di 3 secondi si annulla il blocco del bruciatore.

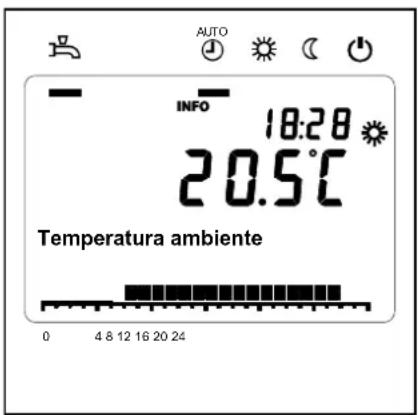

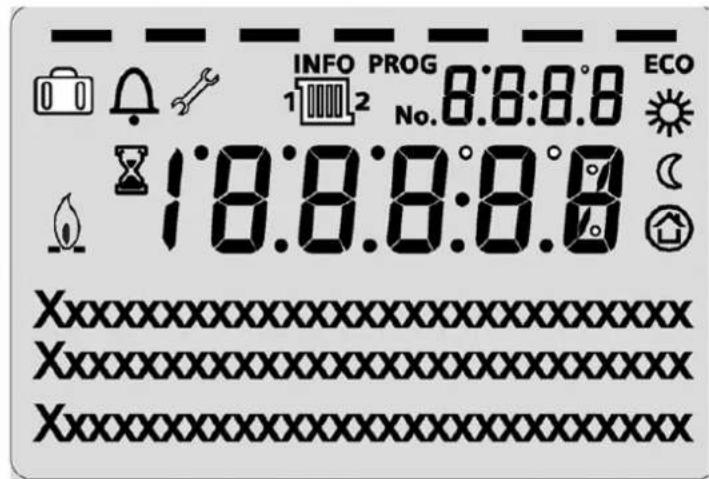

Descrizione del display

Programmazione

Riscaldare con setpoint comfort

Riscaldare con setpoint ridotto

Riscaldare con setpoint protezione antigelo

Operazione in corso - attendere

Bruciatore in funzione (solo caldaie a gasolio/gas)

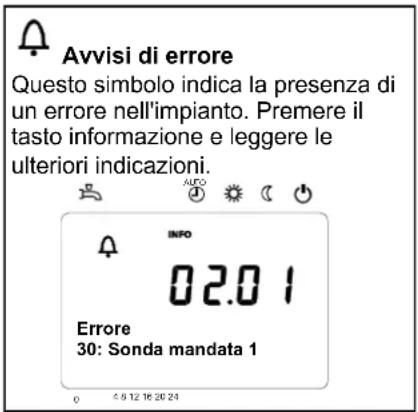

Avvisi di errore

INFO

Livello informativo attivato

PROG

Livello programmazione attivato

ECO

Riscaldamento temporaneamente spento; funzione ECO attivata

Funzione vacanze attivata

Riferimento circuito riscaldamento

Regime manuale / Regime spazzacamino

No.

Numero riga di comando (numero parametro)

Premere 1 volta il tasto OK

Utente finale

• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
• Modificare con la manopola + -
• Confermare con il tasto OK
• Premere ESC per tornare alla visualizzazione base

Visualizzazione base (livello tasti)

Premere 1 volta il tasto OK Premere il tasto INFO per 4 secondi

Messa in servizio

Specialista

• Selezione il livello utente desiderato
• Confermare con il tasto OK
• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
• Modificare con la manopola + -
• Confermare con il tasto OK

Premere ESC per tornare alla visualizzazione base

Visione d'insieme funzioni principali regolatore elettronico

Tasto	Azione	Procedura	Visualizzazione / Funzione
	Impostare la temperatura ambiente desiderata	CR2 insieme a CR1Girare la manopola verso destra/sinistraGirare ancora la manopolaSalvare con il tasto OKoppure attendere 5 sec.oppure premere il tasto [IMAGE]oppure	Setpoint comfort con valore lampeggiante della temperaturaVisualizzazione valore temperatura lampeggiante in passi di 0,5 °C da 10,0 a 30,0 °CSetpoint comfort ripresoSetpoint comfort non ripreso- dopo 3 sec. appare la visualizzazione base
	Impostare la temperatura ambiente desiderata per CR1 o CR2	CR2 indipendente da CR1Girare la manopola verso destra/sinistraPremere il tasto OKGirare la manopola verso destra/sinistraSalvare con il tasto OKoppure attendere 5 sec.oppure premere il tasto [IMAGE]	Selezionare il circuito riscaldamentoIl circuito riscaldamento è ripresoVisualizzazione valore temperatura lampeggiante in passi di 0,5 °C da 10,0 a 30,0 °CSetpoint comfort ripresoSetpoint comfort non ripreso- dopo 3 sec. appare la visualizzazione base
	Inserire/disinserire il regime ACS	Premere il tasto	Regime ACS On / Off(barra sotto il simbolo ACS visibile/non visibile)- On: produzione acqua calda secondo programma orario- Off: nessuna produzione di acqua calda- Funzioni di protezione attive
	Cambiare modo operativo	Impostazione di fabbricaPremere 1 volta il tastoPremere ancora il tastoPremere ancora il tasto	Regime automatico On con:- riscaldamento secondo programma orario- setpoint secondo programma riscaldamento- funzioni di protezione attive- commutazione automatica estate/inverno- funzioni ECO attive(barra visibile sotto il simbolo corrispondente)Modo COMFORT continuo On con:- riscaldamento con setpoint comfort, senza programma orario- funzioni di protezione attiveModo RIDOTTO continuo On con:- riscaldamento con setpoint ridotto, senza programma orario- funzioni di protezione attive- commutazione automatica estate/inverno- funzioni ECO attiveModo protezione On con:- riscaldamento spento- temperatura secondo protezione antigelo- funzioni di protezione attive- commutazione automatica estate/inverno- funzioni ECO attive
	Funzione stop regolatore	Premere 1 volta il tasto (> 3 sec.)Premere ancora il tasto (> 3 sec.)	304: Funzione stop regolatore Impostare setpoint- dopo 3 sec. appare la visualizzazione base
	Visualizzazione diverse informazioni	Premere 1 volta il tastoPremere ancora il tastoPremere ancora il tasto......Premere il tasto	Sul display appare il segmento INFO- Dato caldaia - Temperatura ambiente- Stato solare - Temperatura ambiente min.- Stato ACS - Temperatura ambiente max.- Stato CR1 - Temperatura esterna- Stato CR2 - Temperatura esterna min.- Stato CRP - Temperatura esterna max.- Ora / Data - Temperatura ACS 1/2- Avviso di errore - Temperatura caldaia- Avviso di manutenzione - Temperatura mandata- Modo op. speciale - Telefono servizio clienti(La visualizzazione dipende dal tipo di regolatore)Ritorno alla visualizzazione base; il segmento INFO scompare.
	Modo operativo secondo setpoint da impostare manualmenteModificare la temperatura della caldaia imposta-ta in fabbrica	Premere brevementePremere brevemente [IMAGE]Girare manopola -/+Premere brevemente [IMAGE]Premere brevemente [IMAGE]	Regime manuale On (simbolo chiave fissa sul display)- Regime riscaldamento con temperatura caldaia impostata (di fabbrica = 60 °C)301: Regime manuale Impostare setpoint?Valore temperatura lampeggianteImpostare il setpoint desideratoStato caldaiaRegime manuale Off (simbolo chiave fissa scompare)
	Funzione deaerazione	Premere 1 volta il tasto (> 3 sec.)Premere ancora il tasto (> 3 sec.)	312: Funzione deaerazione OnFunzione deaerazione Off
	Attivare la funzione spazzacamino	Premere il tasto (< 3 sec.)Premere ancora il tasto (> 3 sec.)	Funzione spazzacamino OnFunzione spazzacamino Off
	Ridurre temporaneamente la temperatura ambiente su QAA 75 / 78	Premere il tastoPremere ancora il tasto	Riscaldare con setpoint ridottoRiscaldare con setpoint comfort
RESET	Tasto reset	Premere il tasto (> 3 sec.)	Sblocco apparecchio, il campanello di allarme scompare

• Visualizzazione base "Temperatura caldaia"
  • Premere 1 volta il tasto OK
• Con la manopola + - selezionare p.e. il menu "ACS"
• Premere 1 volta il tasto OK
• Con la manopola + - selezionare nel menu ACS il parametro 1612 "Setpoint ridotto"
• Premere 1 volta il tasto OK
• Con la manopola + - modificare il valore attuale
• Premere 1 volta il tasto OK -> il valore è salvato
• Premere 2 volte il tasto ESC per tornare alla visualizzazione base "Temperatura caldaia ..."

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Ora e data	1	Ore / Minuti	hh:mm	00:00 23.59
	2	Giorno / Mese gg.MM		01.01 31.12.
	3	Anno aaaa		2004 2099
Unità di comando	20	Lingua	-	inglese, tedesco, francese, italiano, danese, olandese, spagnolo, ceco, slovacco, turco
Programma orario Circuito risc. 1	500	Preselezione	-	Lu-Do, Lu-Ve, Sa-Do	Lu, Ma, Me, Gio, Ve, Sa, Do
	501	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	502	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	503	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	504	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	505	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	506	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	516	Valori standard	-	sì	no
Programma orario Circuito risc. 2 (solo se attivato)	520	Preselezione	-	Lu-Do, Lu-Ve, Sa-Do	Lu, Ma, Me, Gio, Ve, Sa, Do
	521	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	522	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	523	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	524	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	525	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	526	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	536	Valori standard	-	sì	no
Programma orario 3/CR3	540	Preselezione	-	Lu-Do, Lu-Ve, Sa-Do	Lu, Ma, Me, Gio, Ve, Sa, Do
	541	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	542	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	543	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	544	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	545	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	546	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	556	Valori standard	-	sì	no

*Vedi caldaia manuale

Programmazione utente finale

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*

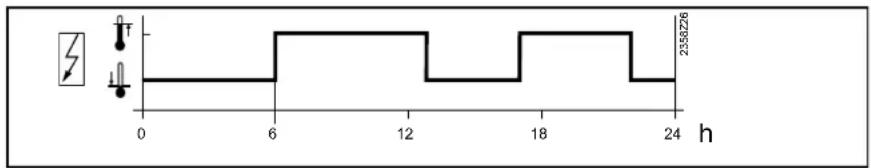

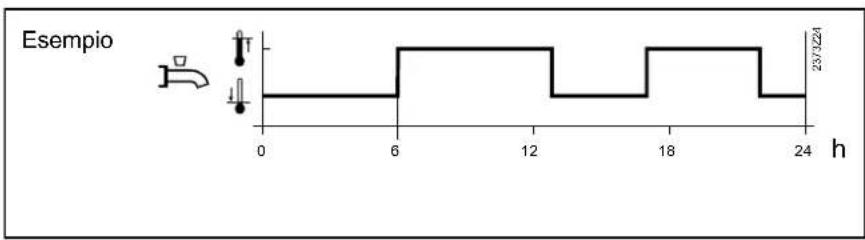

Programma orario 4/ACS	560	Preselezione	-	Lu-Do, Lu-Ve, Sa-Do	Lu, Ma, Me, Gio, Ve, Sa, Do
	561	Lu-Do: 1° periodo On	hh:mm	00:00	24:00
	562	Lu-Do: 1° periodo Off	hh:mm	00:00	24:00
	563	Lu-Do: 2° periodo On	hh:mm	00:00	24:00
	564	Lu-Do: 2° periodo Off	hh:mm	00:00	24:00
	565	Lu-Do: 3° periodo On	hh:mm	00:00	24:00
	566	Lu-Do: 3° periodo Off	hh:mm	00:00	24:00
	576	Valori standard	-	sì	no
Programma orario 5	600	Preselezione	-	Lu-Do, Lu-Ve, Sa-Do	Lu, Ma, Me, Gio, Ve, Sa, Do
	601	Lu-Do: 1° periodo On	hh:mm	00:00	24:00
	602	Lu-Do: 1° periodo Off	hh:mm	00:00	24:00
	603	Lu-Do: 2° periodo On	hh:mm	00:00	24:00
	604	Lu-Do: 2° periodo Off	hh:mm	00:00	24:00
	605	Lu-Do: 3° periodo On	hh:mm	00:00	24:00
	606	Lu-Do: 3° periodo Off	hh:mm	00:00	24:00
	616	Valori standard	-	sì	no
Vacanze CR1	641	Preselezione	-	Periodo 1, 2, 3, 4, 5, 6, 7, 8
	642	Inizio periodo giorno/mese	gg.MM	01.01	31.12
	643	Fine periodo giorno/mese	gg.MM	01.01	31.12
	648	Livello operativo	-	Protezione antigelo	Ridotto
Vacanze CR2 (solo se attivato)	651	Preselezione	-	Periodo 1, 2, 3, 4, 5, 6, 7, 8
	652	Inizio periodo giorno/mese	gg.MM	01.01	31.12
	653	Fine periodo giorno/mese	gg.MM	01.01	31.12
	658	Livello operativo	-	Protezione antigelo	Ridotto

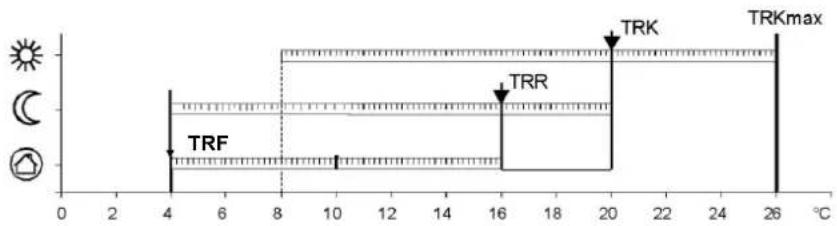

Circuito risc. 1	710	Setpoint comfort	°C	Valore da riga 712	35
	712	Setpoint ridotto	°C	4	Valore da riga 710
	714	Setpoint protezione antigelo	°C	4	Valore da riga 712
	720	Ripidità curva caratteristica	-	0.10	4.00
	730	Valore limite estate/inverno	°C	---/8	30
Circuito risc. 2 (solo se attivato)	1010	Setpoint comfort	°C	Valore da riga 1012	35
	1012	Setpoint ridotto	°C	4	Valore da riga 1010
	1014	Setpoint protezione antigelo	°C	4	Valore da riga 1012
	1020	Ripidità curva caratteristica	-	0.10	4.00
	1030	Valore limite estate/inverno	°C	---/8	30
Acqua calda sanitaria (ACS)	1610	Setpoint nominale	°C	Valore da riga 1612	80
	1612	Setpoint ridotto	°C	8	Valore da riga 1610

*Vedi caldaia manuale

Programmazione utente finale

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Piscina	2055	Setpoint risc. solare piscina	°C	8	80
	2056 Setpoint generatore calore piscina		°C 8	80
Caldaia	2214	Setpoint funzion. manuale	°C	10	90
Errori	6700	Avviso di errore	-	-	-	solo display
	6705	Codice diagnostico SW	-	-	-	solo display
	6706 Contr. fiamma posizione blocco		-	-	-	solo display

*Vedi caldaia manuale

Programmazione specialista riscaldamento

• Visualizzazione base "Temperatura caldaia"
• Premere 1 volta il tasto OK
• Premere il tasto informazione per 4 secondi
- Con la manopola + - selezionare il livello "Messa in servizio" o "Specialista"
• Premere 1 volta il tasto OK
- Con la manopola + - selezionare p.e. il menu "ACS"
• Premere 1 volta il tasto OK
- Con la manopola + - selezionare nel menu ACS il parametro 1612 "Setpoint ridotto"
• Premere 1 volta il tasto OK
- Con la manopola + - modificare il valore attuale
• Premere 1 volta il tasto OK -> il valore è salvato
- Premere 2 volte il tasto ESC per tornare alla visualizzazione base "Temperatura caldaia ..."

Visione d'insieme dei parametri per la messa in servizio

Le righe grigie dei parametri vengono visualizzate soltanto nel livello di messa in servizio.

L'elenco completo dei parametri è visibile nel livello specialista.

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Ora e data	1	Ore / Minuti	hh:mm	00:00 23.59
	2	Giorno / Mese gg.MM		01.01 31.12.
	3	Anno aaaa		2004	2099
	5	Inizio ora legale giorno/mese	gg.MM	01.01 31.12.
	6	Fine ora legale giorno/mese	gg.MM	01.01 31.12.
Unità di comando	20	Selezione lingua	-	inglese, tedesco, francese, Italiano, olandese, polacco
	22	Selezione lingua	-	Temporanea, permanente
	26	Blocco comandi	-	Off, On
	27	Blocco programmazione	-	Off, On
	28	Unità di comando regolazione diretta	-	Memorizz. con conferma, memorizz. automatica
	44	Funzionam. CR2	-	Insieme a CR1, indipendente
	46	Funzionam. CRP	-	Insieme a CR1, indipendente
	70	Versione software	-	0	99.0
Programma orario CR1	500	Preselezione	-	Lu, Ma, Me, Gio, Ve, Sa, Do
	501	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	502	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	503	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	504	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	505	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	506	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	516	Valori standard	-	sì, no
Programma orario CR2 (solo se attivato)	520	Preselezione	-	Lu, Ma, Me, Gio, Ve, Sa, Do
	521	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	522	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	523	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	524	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	525	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	526	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	536	Valori standard	-	sì, no
Programma orario 3/CRP	540	Preselezione	-	Lu, Ma, Me, Gio, Ve, Sa, Do
	541	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	542	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	543	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	544	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	545	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	546	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	556	Valori standard	-	sì, no
Programma orario 4/ACS	560	Preselezione	-	Lu, Ma, Me, Gio, Ve, Sa, Do
	561	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	562	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	563	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	564	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	565	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	566	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	576	Valori standard	-	sì, no

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Programma orario 5	600	Preselezione	- Lu	Ma, Me, Gio, Ve, Sa, Do
	601	Lu-Do: 1° periodo On	hh:mm	00:00 24:00
	602	Lu-Do: 1° periodo Off	hh:mm	00:00 24:00
	603	Lu-Do: 2° periodo On	hh:mm	00:00 24:00
	604	Lu-Do: 2° periodo Off	hh:mm	00:00 24:00
	605	Lu-Do: 3° periodo On	hh:mm	00:00 24:00
	606	Lu-Do: 3° periodo Off	hh:mm	00:00 24:00
	616	Valori standard	- sì,	no
Vacanze CR1	641	Preselezione	-	Periodo 1, 2, 3, 4, 5, 6, 7, 8
	642	Inizio periodo giorno/mese	gg.MM	01.01	31.12
	643	Fine periodo giorno/mese	gg.MM	01.01	31.12
	648	Livello operativo	-	Protezione antigelo, ridotto
Vacanze CR2 (solo se attivato)	651	Preselezione	-	Periodo 1, 2, 3, 4, 5, 6, 7, 8
	652	Inizio periodo giorno/mese	gg.MM	01.01	31.12
	653	Fine periodo giorno/mese	gg.MM	01.01	31.12
	658	Livello operativo	-	Protezione antigelo, ridotto
Circuito risc. 1	700	Modo operativo CR1	-	Protezione, automatico, ridotto, comfort
	710	Setpoint comfort	°C	Valore da riga 712	35
	712	Setpoint ridotto	°C	Valore da riga 714	Valore da riga 710
	714	Setpoint protezione antigelo	°C	4	Valore da riga 712
	720	Ripidità curva caratteristica	-	0.10	4.00

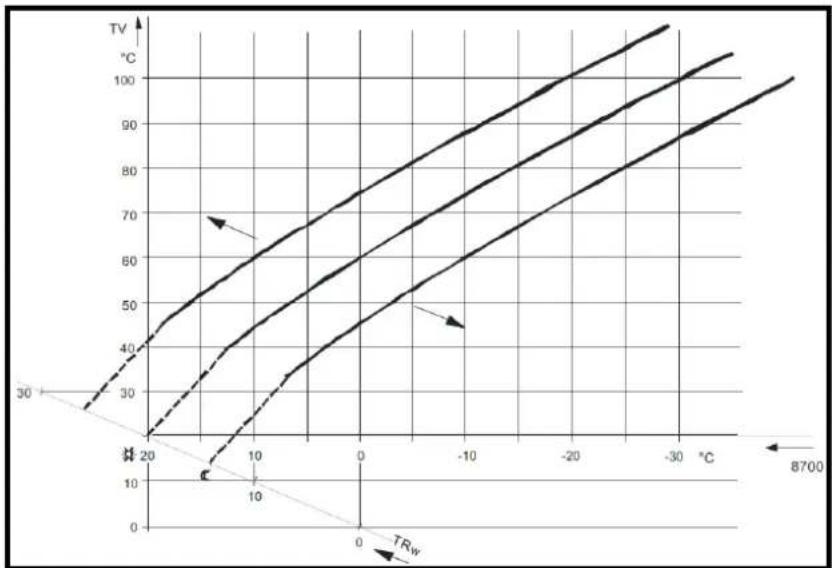

	721	Slittamento curva	°C	-4.5	4.5
	726	Adattamento curva	°C	Off, On

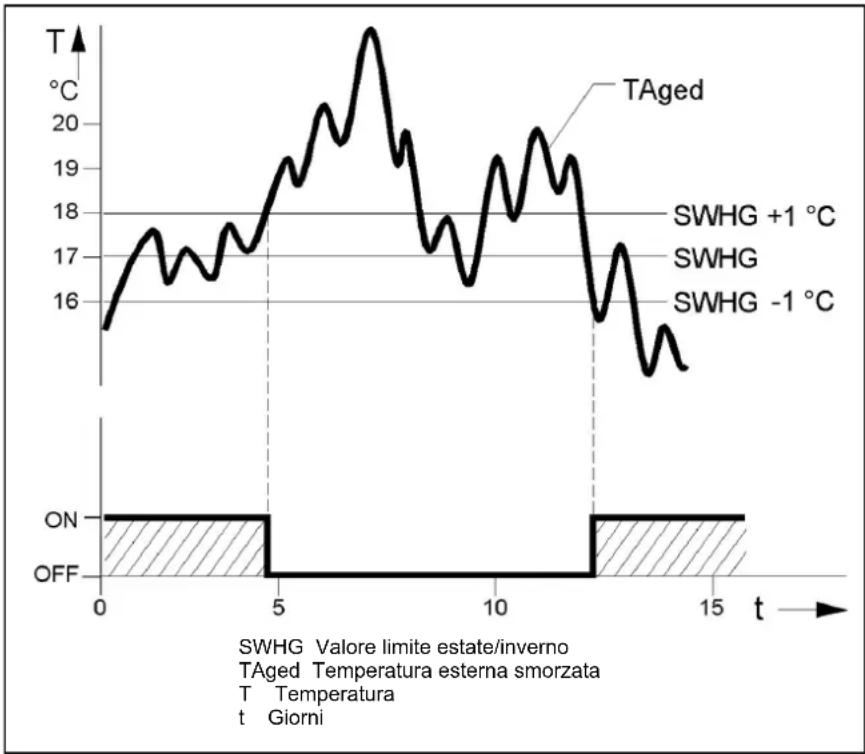

	730	Valore limite estate/inverno	°C	---/8	30
	732	Valore limite riscald. diurno	°C	---/-10	10
	733	Prolung. limite riscald. diurno	-	no, sì
	740	Setpoint di mandata min	°C	8	Valore da riga 741
	741	Setpoint di mandata max	°C	Valore da riga 740	80
	742	Setp mandata termost.amb	°C	Valore da riga 740	Valore da riga 741
	746	Ritardo richiesta calore	s	0	600
	750	Influenza ambiente	%	---/0	100

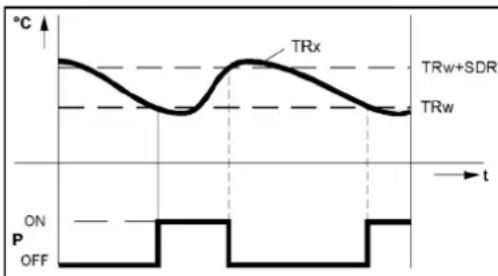

	760	Limitazione temp. ambiente	°C	---/0.5	4

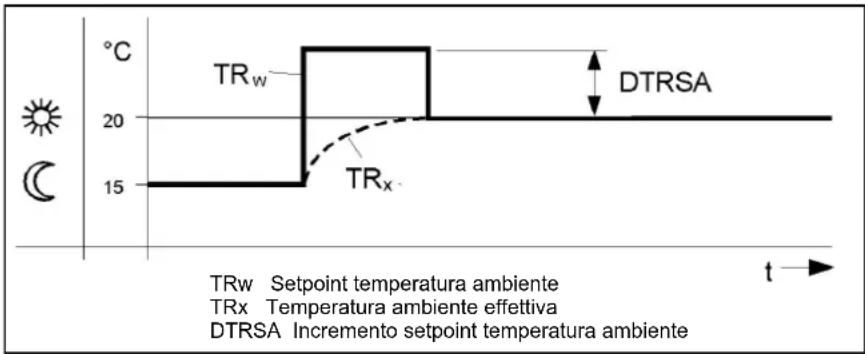

	770	Riscaldamento accelerato	°C	---/0	20
	780	Riduzione accelerata	-	Off; fino a setpoint ridotto; fino a setpoint antigelo
	790	Ottimizz. all'accensione	min	0	360
	791	Ottimizz. allo spegnimento	min	0	360

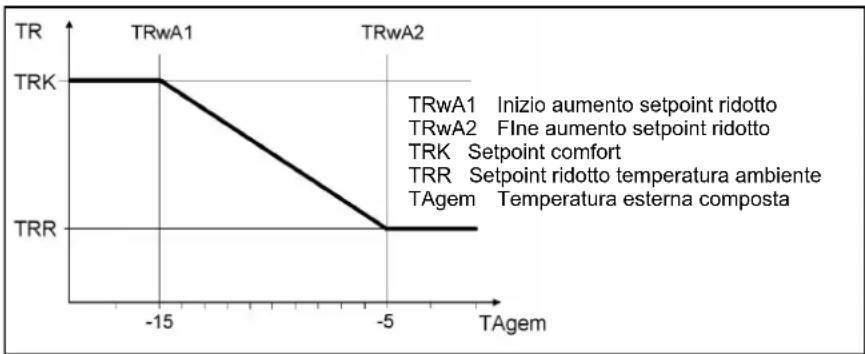

	800	Inizio aum. setpoint ridotto	°C	---/30	10
	801	Fine aum. setpoint ridotto	°C	-30	Valore da riga 800
	820	Protezione circuito pompa	-	Off, On
	830	Boost valvola miscelatrice	°C	0	50
	832	Tipo attuatore	-	2 punti, 3 punti
	833	Differenz. commut. 2 pos.	°C	0	20
	834	Tempo di corsa attuatore	s	30	873
	835	Xp Valv. Mix	°C	1	100
	836	Tn Valv. Mix	s	10	873

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Circuito risc. 1	850	Funzione massetto	-	Off; risc. funzionale; risc. pronto posa; risc. funzionale/pronto posa; manuale
	851	Setpoint massetto manuale	°C	0
	855	Setpoint massetto attuale	°C	-		solo display
	856	Asciugat.massetto giorno CR1	-	0
	861	Smaltimento eccesso calore	-	Off, regime riscaldamento, sempre
	870	Con bollitore	-	no, si
	872	Con regol.prim/pompa sist.	-	no, si
	890	Correz.Setp mand ctrl veloc	-	no, si
	898	Commutaz. livello oper.	-	Protezione antigelo, ridotto, comfort
	900	Commutazione regime	-	Nessuno, protezione, ridotto, comfort, automatico
Circuito risc. 2 (solo se attivato)	1000	Modo operativo CR2	-	Protezione, automatico, ridotto, comfort
	1010	Setpoint comfort	°C	Valore da riga 712	35
	1012	Setpoint ridotto	°C	Valore da riga 714	Valore da riga 710
	1014	Setpoint protezione antigelo	°C	4	Valore da riga 712
	1020	Ripidità curva caratteristica	-	0.10	4.00
	1021	Slittamento curva	°C	-4.5	4.5
	1026	Adattamento curva	°C	Off, On
	1030	Valore limite estate/inverno	°C	---/8	30
	1032	Valore limite riscald. diurno	°C	---/-10	10
	1033	Prolung. limite riscald. diurno	-	no, si	no, si
	1040	Setpoint di mandata min	°C	8	Valore da riga 741
	1041	Setpoint di mandata max	°C	Valore da riga 740	80
	1042	Setpoint mandata termost.amb	°C	Valore da riga 740	Valore da riga 741
	1050	Influenza ambiente	%	---/0	100
	1060	Limitazione temp. ambiente	°C	---/0.5	4
	1070	Riscaldamento accelerato	°C	---/0	20
	1080	Riduzione accelerata	-	Off; fino a setpoint ridotto; fino a setpoint antigelo
	1090	Ottimizz. all'accensione	min	0	360
	1091	Ottimizz. allo spegnimento	min	0	360
	1100	Inizio aum. setpoint ridotto	°C	---/30	10
	1101	Fine aum. setpoint ridotto	°C	-30	Valore da riga 800
	1120	Protezione circuito pompa	-	Off, On
	1130	Boost valvola miscelatrice	°C	0	50
	1132	Tipo attuatore	-	2 punti, 3 punti
	1133	Differenz. commut. attuatore	°C	0	20
	1134	Tempo di corsa attuatore	s	30	873
	1135	Xp Valv. Mix	°C	1	100
	1136	Tn Valv. Mix	s	10	873
	1150	Funzione massetto	-	Off; risc. funzionale; risc. pronto posa; risc. funzionale/pronto posa; manuale
	1151	Setpoint massetto manuale	°C	0	95
	1155	Setpoint massetto attuale	°C	- -	solo display
	1156	Asciugat.massetto giorno CR2	-	0	32
	1161	Smaltimento eccesso calore	-	Off, regime riscaldamento, sempre
	1170	Con bollitore	-	no, si
	1172	Con regol.prim/pompa sist.	-	no, si
	1190	Correz.Setp mand ctrl veloc		no, si
	1198	Commutaz. livello oper.	-	Protezione antigelo, ridotto, comfort
	1200	Commutazione regime	-	Nessuno, protezione, ridotto, comfort, automatico

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Acqua calda sanitaria (ACS)	1600	Modo operativo ACS	-	Off, on, eco

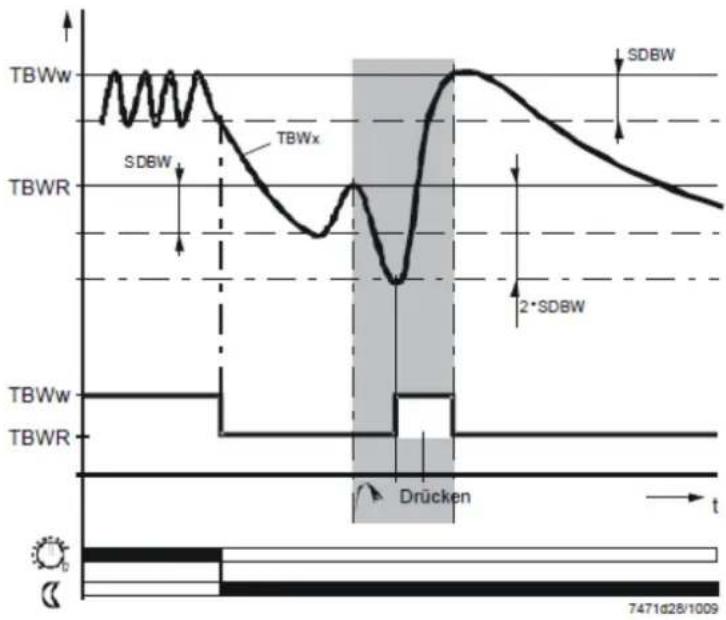

	1610	Setpoint nominale ACS	°C	8	80
	1612	Setpoint ridotto ACS	°C	8	80

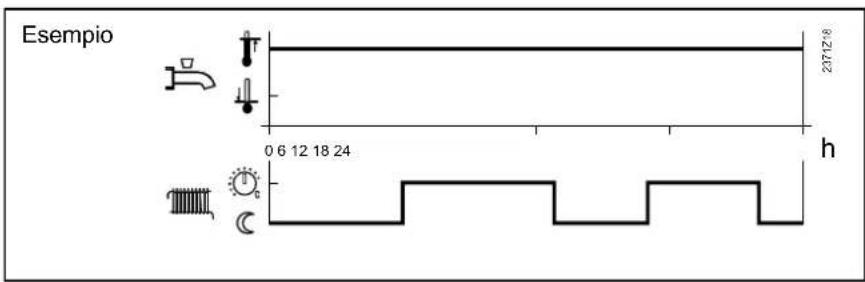

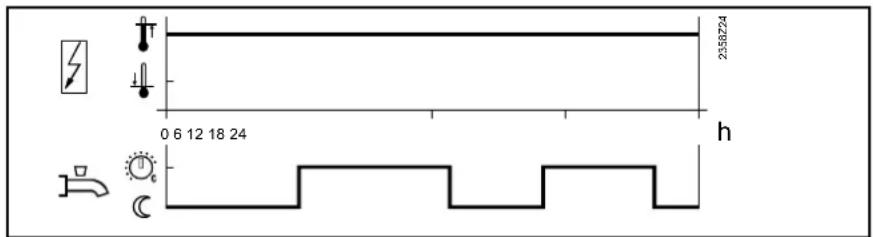

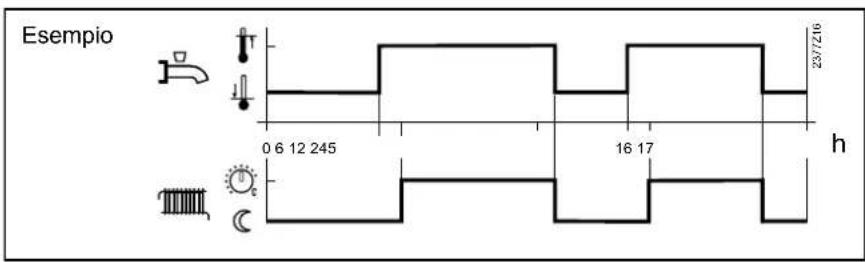

	1620	Consenso ACS	-	24ore/giorno, programmi risc. con anticipo, programma orario 4
	1630	Priorità di carico ACS	-	Assoluta, slittante, nessuna (parallelo), slittante (assoluto)
	1640	Funzione antilegionella	-	Off, periodica, giorno fisso della settimana
	1641	Funz. antilegionella periodica	-	1	7
	1642	Funz. antilegionella g. sett.	-	Lu, Ma, Me, Gio, Ve, Sa, Do
	1644	Orario funzione antilegionella	h:m	00:00	23:50
	1645	Setpoint funz. antilegionella	°C	55	95
	1646	Durata funz. antilegionella	min	10	360
	1647	Funzionamento pompa durante funzione antilegionella	-	Off, On
	1660	Consenso pompa ricirc. ACS	-	Programma orario 3, consenso ACS, programma orario 4, programma orario 5
	1661	Intermittenza pompa circ. ACS	-	Off, On
	1663	Setpoint ricircolo ACS	°C	8	80
	1680	Commutazione regime ACS	-	Nessuno, Off, On
Utenza CR1	1859	Setpoint di mandata 1	°C	8	120
	1874	Priorità carico ACS utenza 1	-	no, sì
	1875	Smaltimento eccesso calore utenza 1	-	no, sì
	1878	Con bollitore	-	no, sì
	1880	Con regol.prim/pompa sist.	-	no, sì
Utenza CR2	1909	Setpoint di mandata 2	°C	8	120
	1924	Priorità carico ACS utenza 2	-	no, sì
	1925	Smaltimento eccesso calore utenza 2	-	no, sì
	1928	Con bollitore	-	no, sì
	1930	Con regol.prim/pompa sist.	-	no, sì
Utenza CR3	1959	Setpoint di mandata 3	°C	8
	1974	Priorità carico ACS utenza 3	-	no, sì
	1975	Smaltimento eccesso calore utenza 3	-	no, sì
	1978	Con bollitore	-	no, sì
	1980	Con regol.prim/pompa sist.	-	no, sì
Piscina	2055	Setpoint risc. solare piscina	°C	8	80
	2056	Setpoint generatore calore piscina	°C	8	80
	2065	Prior. carico solare piscina	-	Priorità 1, Piorità 2, Piorità 3
	2070	Temp max piscina	°C	8	95
	2080	Piscina con solare	-	no, sì

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Preregolatore/Pompa di sistema	2110	Setpoint di mandata minimo contr.prim.	°C 8	95
	2111	Setpoint di mandata max contr.prim.	°C 8	95
	2121	Pompa di sistema con blocco generatore	- Off, On
	2130	Boost valvola miscelatrice contr.prim.	°C 0	50
	2132	Tipo attuatore contr.prim.	-	2 punti, 3 punti
	2133	Differenz. commut. attuatore contr.prim.	°C 0	20
	2134	Tempo di corsa attuatore contr.prim.	s	30	873
	2135	Xp Valv. Mix contr.prim.	°C	1	100
	2136	Tn Valv. Mix contr.prim.	s	10	873
	2150	Contr.prim./Pompa sist.	-	Prima del buffer, dopo il buffer
Caldaia	2210	Setpoint min temperatura caldaia	°C 8	95
	2212	Setpoint max temperatura caldaia	°C	8	120
	2214	Setpoint controllo manuale caldaia	°C	8	120
	2233	Banda-P Xp CR	°C	1	200
	2234	Tempo integr Tn CR	s	4	873
	2235	Tempo deriv Tv CR	s	0	30
	2236	Banda-P Xp ACS	°C	1	200
	2237	Tempo integr Tn ACS	s	4	873
	2238	Tempo deriv Tv ACS	s	0	30
	2241	Tempo min funzionamento bruciatore	min	0	20
	2243	Tempo min spegnimento bruciatore	min	0	60
	2245	Diff. regol. max senza interr. tempo minimo di pausa	°C 0	80
	2250	Temporizz pompa	min	0	240
	2253	Temporizz pompa dopo ACS	min	0	20
	2270	Setpoint ritorno minimo	°C	8	95
	2301	Pompa caldaia con blocco generatore	-	Off, On
	2305	Impatto blocco generatore	-	Solo modo riscald., regime riscald e ACS
	2316	Max temp differenziale	°C	0	80
	2317	Temp diff nominale	°C	0	80
	2320	Modulazione pompa caldaia	-	Nessuno, setpoint caldaia, temp diff nominale, potenza bruciatore
	2321	Velocità partenza pompa caldaia	%	0	100
	2322	Velocità pompa min caldaia	%	0	100
	2323	Velocità pompa max caldaia	%	0	100
	2324	Velocità Xp caldaia	°C	1	200
	2325	Velocità Tn caldaia	s	10	873

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica *
Caldaia	2326	Velocità Tv caldaia	s	0	30
	2329	Riduz setpoint pompa con bassa potenza caldaia	°C 0	20
	2330	Output nominale caldaia	kW	0	2000
	2331	Output nominale stadio 1	kW	0	2000
	2334	Output a velocità pompa min	%	0	100
	2335	Output a velocità pompa max	%	0	100
	2441	Velocità max ventil. riscaldam.	g/min	0	10000
	2442	Vel. max ventil. pieno carico	g/min	0	10000
	2444	Velocità max ventilatore ACS	g/min	0	10000
	2445	Spegnimento ventil. con riscald	-	Off, On
	2446	Spegnimento tempor.ventilat	s	0	200
	2450	Contr. ritardo	-	Off, solo modo riscald, solo modo ACS, regime riscald e ACS
	2452	Contr. ritardo velocità	g/min	0	10000
	2453	Contr. ritardo durata	s	0	255
	2470	Ritard.rich.calore funz.spec	s	0	600
	2630	Procedura auto deaerazione	-	Off, On
	2655	ON tempo di deaerazione	s	0	240
	2656	OFF tempo di deaerazione	s	0	240
	2657	Numero di ripetizioni	-	0	100
	2662	Tempo spillatura CR	min	0	255
	2663	Tempo spillatura ACS	min	0	255
Cascata (solo se attivato)	3510	Sequenza generatori	-	Late on, early off; Late on, late off; Early on, late off; Early on, late off
	3511	Output banda minimo (Pmin)	%	0	100
	3512	Output banda massimo (Pmax)	%	0	100
	3530	Rilascio integr. seq. sorg.	°C*min	0	500
	3531	Reset integr. seq. sorg.	°C*min	0	500
	3532	Blocco accensione	s	0	1800
	3533	Ritardo accensione generatori successivi	min	0	120
	3534	Tempo forzato stadio 1 con inserimento generatore	s	0	1200
	3540	Tempo fino a commutaz autom seq.za	h	10	990
	3541	Esclus. autom seq.za	-	Nessuno, primo (generatore), ultimo, primo e ultimo

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Cascata (solo se attivato)	3544	Generatore leader	-	1	16
	3560	Setpoint ritorno minimo cascata	°C 8	95

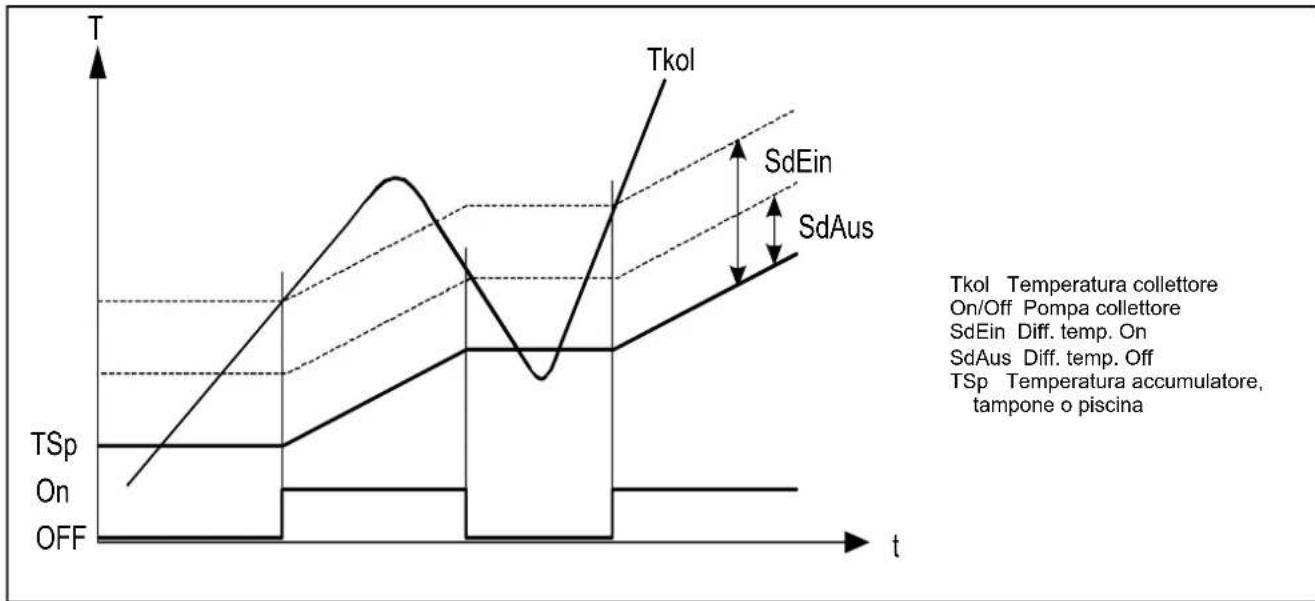

Solare	3810	Diff. temperatura ON solare	°C	0	40
	3811	Diff. temperatura OFF solare	°C	0	40
	3812	T. carico min. ACS	°C	8	95
	3813	Temp diff On bolitore	°C	0	40
	3814	Temp diff OFF bolitore	°C	0	40
	3815	Temp.carico min bolitore	°C	8	95
	3816	Diff. temperatura ON piscina	°C	0	40
	3817	Diff. temperatura OFF piscina	°C	0	40
	3818	Temp.carico min piscina	°C	8	95
	3822	Priorità di carico accum.	-	Nessuna, accumulatore ACS, buffer
	3825	Tempo di carico priorità rel.	min	2	60
	3826	Tempo di attesa priorità rel.	min	1	40
	3827	Tempo di attesa funz. parallelo	min	0	40
	3828	Ritardo pompa secondario	s	0	600
	3830	Funzione avvio collettore	min	5	60
	3831	Tempo minimo pompa collettore	s	5	120
	3834	Gradiente funz.avvio collettore	min/°C	1 20
	3840	Protezione antigelo collettore	°C	-20	5

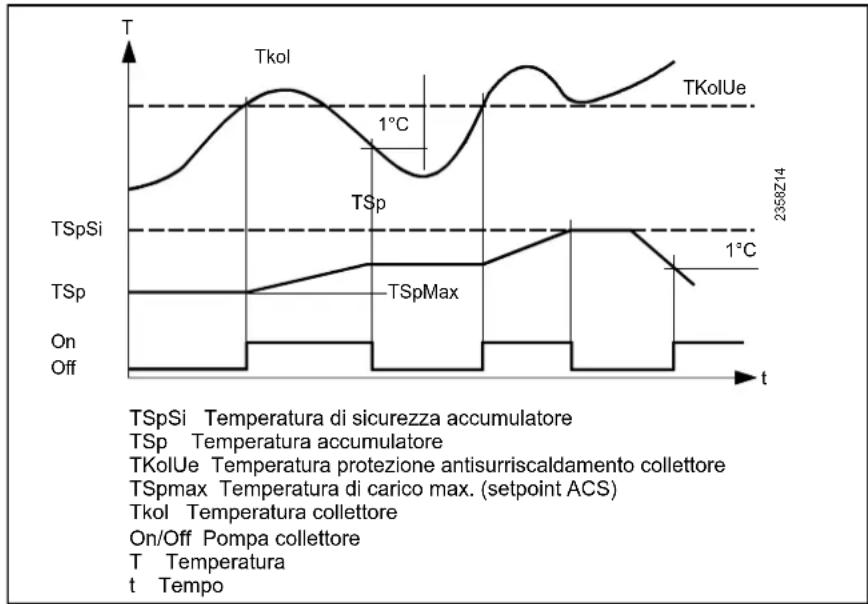

	3850	Protezione antisurr. collettore	°C	30	350
	3860	Evaporazione termovettore	°C	60	350
	3870	Velocità pompa min solare	%	0	100
	3871	Velocità pompa max solare	%	0	100
	3880	Antigelo		Nessuno (acqua), glicole etilenico, glicole propilenico, miscela glicole etilenico e propilenico
	3881	Concentrazione antigelo	%	1	100
	3884	Portata volumetrica pompa solare	l/h	10	1500
	3887	Pulse unit yield	I	0	100
Caldaia a legna	4102	Blocca altre fonti di calore		Off, On
	4110	Setpoint min caldaia a legna	°C	8	120

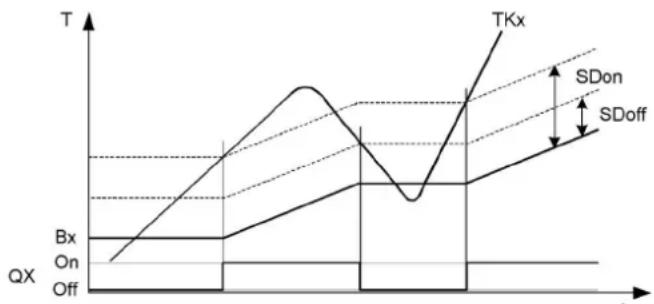

	4130	Diff. temp. ON caldaia a legna	°C	1	40
	4131	Diff. temp. OFF caldaia a legna	°C 0	40
	4133	Temperatura comparativa caldaia a legna		Sensore ACS B3, sensore ACS B31, senso-re buffer B4, sensore buffer B41
	4141	Smaltim. calore in eccesso caldaia a legna	°C	60	140
	4170	Protezione antigelo impianto pompa caldaia a legna		Off, On

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Buffer stratificazione	4720	Blocco automatico generatore	-	Nessuno, con B4, con B4 e B42/B41
	4721	SD blocco autom. generat	°C	0	20
	4722	Diff. temp. buffer/CR	°C	-20	20
	4724	Temp. min buffer in modo risc.	°C	8	95
	4750	Temperatura max di carico buffer	°C	8	95
	4755	Temp. di recooling buffer	°C	8	95
	4756	Recooling ACS/CR buffer	-	Off, On
	4757	Raffreddamento collettore	-	Off, estate, sempre
	4783	Buffer con solare	-	no, sì
	4790	Temp. diff. On valvola dev.	°C	0	40
	4791	Temp. diff. Off valvola dev.	°C	0	40
	4795	Sonda per comp. temp. ritorno	-	Sensore buffer B4, sensore buffer B41, sen-sore buffer B42
	4796	Optg action return diversion	-	Diminuzione temp., aumento temp.
	4800	Setpoint carico parziale buffer	°C	8	95
	4810	Pieno carico buffer	-	Off, regime riscaldamento, sempre
	4811	Temp. min pieno carico	°C	8	80
	4813	Sensore pieno carico	-	con B4, con B42/B41
Accumulatore ACS	5010	Carico ACS	-	Una volta al giorno, più volte al giorno, on
	5020	Incremento setpoint mandata ACS	°C	0	30
	5021	Boost trasferimento ACS	°C	0	30
	5022	Ricarica ACS	-	Ricaricare, pieno carico, caricamento legio-nella, caricamento 1 volta al giorno, carica-mento 1 volta legionella
	5024	Differenziale di commutaz. ACS	°C	0	20
	5030	Limitazione tempo di carico	min	10	600
	5040	Protezione scarico ACS	-	Off, sempre, automatico
	5050	Temperatura max di carico ACS	°C	8	95
	5055	Temp. di recooling ACS	°C	8	95
	5056	Raffreddamento caldaia/CR	-	Off, On
	5057	Raffreddamento collettore	-	Off, estate, sempre
	5060	Regime resistenza elettrica ACS	-	Sostituto, solo estate, sempre
	5061	Funzionam. resistenza elettrica ACS	-	24ore/giorno, consenso ACS, programma orario 4/ACS
	5062	Controllo resistenza elettrica ACS	-	Termostato esterno, sensore ACS
	5070	Carico automatico accelerato ACS	-	Off, On
	5085	Smaltimento eccesso calore ACS	-	Off, On

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Accumulatore ACS	5090	Accum. ACS con buffer	-	no, sì
	5092 Accum. ACS con regol.prim./pompa sist.		- no	sì
	5093	Accum. ACS con solare	-	no, sì
	5101	Velocità pompa min ACS	%	0	100
	5102	Velocità pompa max ACS	%	0	100
	5130	Strategia trasferimento	-	Off, sempre, consenso ACS
	5131 Comparaz. temp. trasferimento		-	Sensore ACS B3, sensore ACS B31

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Configurazione	5700	Preselezione schema impianto	-	1	4
	5710	Circuito riscaldamento 1	-	Off, On
	5715	Circuito riscaldamento 2	-	Off, On
	5730	Sensore ACS	-	Sensore ACS B3, termostato, sensore scarico ACS B38
	5731	Elemento di controllo ACS	-	Sensore ACS B3, termostato, sensore scarico ACS B38
	5734	Posizione base deviatrice ACS	-	Ultima richiesta, circuito riscaldamento, ACS
	5736	Circuito separato ACS	-	Off, On
	5737	Azione valvola deviatrice ACS	-	Posizione su ACS, posizione su CR
	5738	Posizione intermedia valv. deviatrice ACS	- Off, On
	5774	Controllo pompa caldaia/ACS/valv.deviatrice	-	Tutte le richieste, solo richiesta CR1/ACS
	5840	Organo controllo solare	-	Pompa di carico, valvola deviatrice
	5841	Scambiatore solare esterno	-	CR1 e CR2, serbatoio ACS, buffer stratificazione
	5870	Accumulatore combinato	-	no, si
	5890	Uscita relè QX1		0: Nessuna1: Pompa di ricircolo Q42: Resistenza elettrica ACS K63: Pompa collettore Q54: Pompa H1 Q155: Pompa caldaia Q16: Pompa bypass Q127: Uscita allarme K108: Stadio 2 pompa CR1 Q219: Stadio 2 pompa CR2 Q2210: Stadio 2 pompa CRP Q2311: Pompa CRP Q2012: Pompa H2 Q1813: Pompa sistema Q1414: Valvola deviatrice Y415: Pompa caldaia a legna Q1016: Programma orario 5 K1317: Valvola ritorno buffer Y1518: Pompa scamb. est. solare K919: Elem. controllo solare buffer K820: Elem. controllo solare piscina K1822: Pompa H3 Q1925: Pompa cascata Q2526: Pompa di trasferimento acc. Q1127: Pompa mix ACS Q3528: Pompa interm ACS Q3329: Richiesta calore K2730: Richiesta freddo K2833: Pompa CR1 Q234: Pompa CR2 Q635: Attuatore ACS Q336: Elem.contr. ACS istant Q3438: Riempim. acqua K3439: Stadio 2 pompa Q2740: Stato output K3541: Stato info K3642: Serranda fumi K3743: Spegnimento ventilatore K38
	5891	Uscita relè QX2
	5892	Attuatore ACS Q3	-
	5930	Sonda input BX1		0: Nessuna1: Sensore ACS B312: Sonda collettore B64: Sonda circ. ACS B395: Sensore buffer B46: Sensore buffer B417: Sonda temp. fumi B88: Sonda mandata comune B109: Sonda caldaia a legna B2210: Sonda carico ACS B3611: Sensore buffer B4212: Sonda ritorno comune B7313: Sonda ritorno cascata B7014: Sonda piscina B1316: Sonda mandata solare B6317: Sonda ritorno solare B6419: Sonda scamb. prim. B26
	5931	Sonda input BX2
	5932	Sonda input BX3	-

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Configurazione	5950	Funzione input H1	-	0: Nessuno1: Commutaz. regime CR+ACS2: Commutazione regime ACS3: Commutazione regime CR4: Commutazione regime CR15: Commutazione regime CR26: Commutazione regime CR37: Blocco produz calore8: Errore/messaggio allarme9: Richiesta utenza VK110: Richiesta ulenza VK211: Richiesta utenza VK312: Smaltim. calore in eccesso13: Consenso solare piscina14: Livello operativo ACS15: Livello operativo CR116: Livello operativo CR217: Livello operativo CR318: Termostato ambiente CR119: Termostato ambiente CR220: Termostato ambiente CR321: Flussostato ACS22: Termostato ACS24: Misura impulso28: Segnale serranda fumi29: Prevenire start31: Flussostato caldaia32: Pressostato caldaia51: Richiesta ulenza VK1 10V52: Richiesta utenza VK2 10V53: Richiesta utenza VK3 10V54: Misurazione pressione 10V58: Uscita preselezionata 10V
	5960	Funzione input H3	-
	5951	Logica contatto H1	-	Normalmente chiuso, normalmente aperto
	5961	Logica contatto H3	-
	5953	Valore tensione 1 H1	V	0	10
	5954	Valore funzione 1 H1	-	-1000	5000
	5955	Valore tensione 2 H1	V	0	10
	5956	Valore funzione 2 H1	-	-1000	5000
	5970	Funzione input H4	-	0: Nessuno1: Commutaz. regime CR+ACS2: Commutazione regime ACS3: Commutazione regime CR4: Commutazione regime CR15: Commutazione regime CR26: Commutazione regime CR37: Blocco produz calore8: Errore/messaggio allarme9: Richiesta utenza VK110: Richiesta utenza VK211: Richiesta utenza VK312: Smaltim. calore in eccesso13: Consenso solare piscina14: Livello operativo ACS15: Livello operativo CR116: Livello operativo CR217: Livello operativo CR318: Termostato ambiente CR119: Termostato ambiente CR220: Termostato ambiente CR321: Fluxostato ACS22: Termostato ACS24: Misura impulso28: Segnale serranda fumi29: Prevenire start31: Flussostato caldaia32: Pressostato caldaia50: Misurazione flusso Hz

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Configurazione	5971	Logica contatto H4	-	Normalmente chiuso, normalmente aperto
	5973	Valore frequenza 1 H4	-	0	1000
	5974	Valore funzione 1 H4	-	-1000	5000
	5975	Valore frequenza 2 H4	-	0	1000
	5976	Valore funzione 2 H4	-	-1000
	5977	Funzione input H5	-	0: Nessuno1: Commutaz. regime CR+ACS2: Commutazione regime ACS3: Commutazione regime CR4: Commutazione regime CR15: Commutazione regime CR26: Commutazione regime CR37: Blocco produz calore8: Errore/messaggio allarme9: Richiesta utenza VK110: Richiesta utenza VK211: Richiesta utenza VK312: Smaltim. calore in eccesso13: Consenso solare piscina14: Livello operativo ACS15: Livello operativo CR116: Livello operativo CR217: Livello operativo CR318: Termostato ambiente CR119: Termostato ambiente CR220: Termostato ambiente CR321: Flussostato ACS22: Termostato ACS24: Misura impulso28: Segnale serranda fumi29: Prevenire start31: Flussostato caldaia32: Pressostato caldaia
	5978	Logica contatto H5	-	Normalmente chiuso, normalmente aperto
	6020	Funz. modulo d'estensione 1	-	0: Nessuna funzione1: Multifunzionale2: Circuito riscaldamento 13: Circuito riscaldamento 24: Circuito riscaldamento 35: Contr. temp. ritorno6: Solare ACS7: Contr.prim./Pompa sist.
	6021	Funz. modulo d'estensione 2	-
	6022	Funz. modulo d'estensione 3	-
	6024	Funz. input EX21 modulo 1	-	0: Nessuno25: Termost. sicurezza CR
	6026	Funz. input EX21 modulo 2	-
	6028	Funz. input EX21 modulo 3	-
	6030	Uscita relè QX21 modulo 1	-	0: Nessuna1: Pompa di ricircolo Q42: Resistenza elettrica ACS K63: Pompa collettore Q54: Pompa H1 Q155: Pompa caldaia Q16: Pompa bypass Q127: Uscita allarme K108: Stadio 2 pompa CR1 Q219: Stadio 2 pompa CR2 Q2210: Stadio 2 pompa CRP Q2311: Pompa CRP Q2012: Pompa H2 Q1813: Pompa di sistema Q1414: Valvola deviatrice Y415: Pompa caldaia a legna Q1016: Programma orario 5 K1317: Valvola ritorno buffer Y1518: Pompa scamb. est. solare K919: Elem. controllo solare buffer K8
	6031	Uscita relè QX22 modulo 1	-
	6032	Uscita relè QX23 modulo 1	-
	6033	Uscita relè QX21 modulo 2	-
	6034	Uscita relè QX22 modulo 2	-
	6035	Uscita relè QX23 modulo 2	-
	6036	Uscita relè QX21 modulo 3	-
	6037	Uscita relè QX22 modulo 3	-
	6038	Uscita relè QX23 modulo 3	-	Segue alla pagina successiva

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Configurazione	6030	Uscita relè QX21 modulo 1	-	Continua dalla pagina precedente
	6031	Uscita relè QX22 modulo 1 -		20: Elem. controllo solare piscina K18
	6032	Uscita relè QX23 modulo 1 -		22: Pompa H3 Q19
	6033	Uscita relè QX21 modulo 2 -		25: Pompa cascata Q25
	6034	Uscita relè QX22 modulo 2 -		26: Pompa di trasferimento acc. Q11
	6035	Uscita relè QX23 modulo 2 -		27: Pompa mix ACS Q35
	6036	Uscita relè QX21 modulo 3 -		28: Pompa interm ACS Q33
	6037	Uscita relè QX22 modulo 3 -		29: Richiesta calore K27
	6038	Uscita relè QX23 modulo 3 -		30: Richiesta freddo K28
				33: Pompa CR1 Q2
				34: Pompa CR2 Q6
				35: Attuatore ACS Q3
				36: Elem.contr. ACS Istant Q34
				38: Riempim. acqua K34
				39: Stadio 2 pompa Q27
				40: Stato output K35
				41: Stato info K36
				43: Spegnimento ventilatore K38
	6040	Ingresso sonda BX21 modulo 1 -		0: Nessuno
	6041	Ingresso sonda BX22 modulo 1 -		1: Sensore ACS B31
				2: Sonda collettore B6
				4: Sonda circ. ACS B39
				5: Sensore buffer B4
	6042	Ingresso sonda BX21 modulo 2 -		6: Sensore buffer B41
				7: Sonda temp. fumi B8
				8: Sonda mandata comune B10
	6043	Ingresso sonda BX22 modulo 2 -		9: Sonda caldaia a legna B22
				10: Sonda carico ACS B36
				11: Sensore buffer B42
	6044	Ingresso sonda BX21 modulo 3 -		12: Sonda ritorno comune B73
				13: Sonda ritorno cascata B70
	6045	Ingresso sonda BX22 modulo 3 -		14: Sonda piscina B13
				16: Sonda mandata solare B63
				17: Sonda ritorno solare B64
				19: Sonda scamb. prim. B26
	6046	Funzione input H2 modulo 1	-	0: Nessuna
	6054	Funzione input H2 modulo 2	-	1: Commutaz. regime CR+ACS
				2: Commutazione regime ACS
				3: Commutazione regime CR
				4: Commutazione regime CR1
	6062	Funzione input H2 modulo 3	-	5: Commutazione regime CR2
				6: Commutazione regime CR3
				7: Blocco produz calore
				8: Errore/messaggio allarme
				9: Richiesta utenza VK1
				10: Richiesta utenza VK2
				11: Richiesta utenza VK3
				12: Smaltim. calore in eccesso
				13: Consenso solare piscina
				14: Livello operativo ACS
				15: Livello operativo CR1
				16: Livello operativo CR2
				17: Livello operativo CR3
				18: Termostato ambiente CR1
				19: Termostato ambiente CR2
				20: Termostato ambiente CR3
				21: Flussostato ACS
				22: Termostato ACS
				25: Termost. sicurezza CR
				29: Prevenire start
	6047	Logica contatto H2 modulo 1	-	Normalmente chiuso, normalmente aperto
	6055	Logica contatto H2 modulo 2	-
	6063	Logica contatto H2 modulo 3	-
	6049	Valore tensione 1 H2 modulo 1	V	0	10
6057	Valore tensione 1 H2 modulo 2	V
6065	Valore tensione 1 H2 modulo 3	V
6050	Valore funzione 1 H2 modulo 1	-	-1000	5000
6058	Valore funzione 1 H2 modulo 2	-
6066	Valore funzione 1 H2 modulo 3	-

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min. Max.		Impostazione fabbrica*
Configurazione	6051	Valore tensione 2 H2 modulo 1	V	0 10
	6059	Valore tensione 2 H2 modulo 2	V
	6067	Valore tensione 2 H2 modulo 3	V
	6052	Valore funzione 2 H2 modulo 1	-	-1000 5000
	6060	Valore funzione 2 H2 modulo 2	-
	6068	Valore funzione 2 H2 modulo 3	-
	6097	Tipo sonda temp. collettore	- NTC, PT 1000
	6098	Correzione sonda 1collettore (B6)	°C	-20 20
	6100	Correzione sonda esterna	°C -3	3
	6110	Costante di tempo edificio	h	0 50
	6117	Compensazione setpointcentrale	°C	1	100

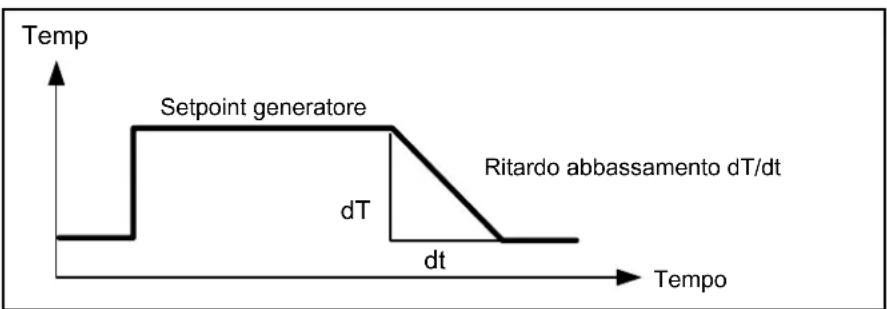

	6118	Ritardo abbassam. setpoint	K/min	Off, 1-200

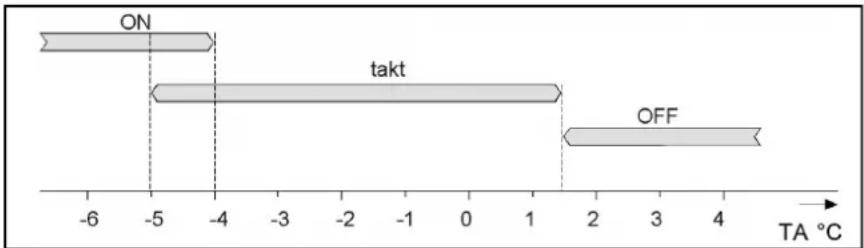

	6120	Protezione antigelo impianto	- Off, On
	6200	Memorizzare sonde	-	no, si
	6205	Ripristinare parametri	-	no, si
	6212	N. di controllo generatore 1	-	0	199999
	6213	N. di controllo generatore 2	-	0	199999
	6215	N. di controllo accumulatore	-	0	199999
	6217	N. di controllo circuiti risc.	-	0	199999
	6220	Versione software	-	0 99
LPB	6600	Indirizzo LBP	-	0	239
	6601	Indirizzo segmento	-	0	16
	6604	Funzione alimentazione LPB	-	Off, automatico
	6605	Stato alimentazione LPB	- Off, On
	6610	Visualizz. messaggi sistema	-	no, si
	6620	Azione commutazioni centrali	-	Segmento, sistema
	6621	Commutazione automatica estate/inverno	-	Localmente, centrale
	6623	Commutazione regime	-	Localmente, centrale
	6624	Blocco generatore manuale	-	Localmente, segmento
	6625	Assegnazione ACS	-	Circuito riscaldamento locale, tutti i CR nel segmento, tutti i CR nel sistema
	6632	Limite T. est sorgente	-	no, si
	6640	Fonte ora	-	Orologio autonomo nel regolatore Dal bus: Slave senza impost. remota Dal bus: Slave con impost. remota Regolatore master
	6650	Fonte temperatura esterna	-	0	239

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Errori 6700 Avviso di errore			- 0	65535
	6705 Codice diagnostico interno		- 0	65535
	6706 Valore attuale pos. blocc		- 0	255
	6710 Reset relè di allarme		- 0	1
	6740 Allarme temperatura mandata CR1		min	10 240
	6741 Allarme temperatura mandata CR2		min
	6742 Allarme temperatura mandata CR3		min
	6743 Allarme temperatura caldaia		min	10	240
	6745 Allarme carico ACS		h	1	48
	6800 Timbro orario1 cronologia errori6810 2 cronologia errori6820 ...6990 20 cronologia errori		h:m 00:00	23:59
	6803 Codice errore1 cronologia6813 2 cronologia6823 ...6993 20 cronologia		- 0	9999
	6805 Valore precedente1 diagnostica guasto6815 2 diagnostica guasto6825 ...6995 20 diagnostica guasto		- 0	9999
	6806 Valore precedente1 fase guasto6816 2 fase guasto6826 ...6996 20 fase guasto		- 0	255

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Errori 6956 Valore precedente 16 fase guasto			-0	255
			6960 Timbro orario 17 cronologia errori	h:m 00:00 23:59
			6963 Codice errore 17 cronologia	-	0	9999
			6965 Valore precedente 17 diagnostica guasto	-	0	9999
			6966 Valore precedente 17 fase guasto	-0	255
			6970 Timbro orario 18 cronologia errori	h:m 00:00 23:59
			6973 Codice errore 18 cronologia	-	0	9999
			6975 Valore precedente 18 diagnostica guasto	-	0	9999
			6976 Valore precedente 18 fase guasto	-0	255
			6980 Timbro orario 19 cronologia errori	h:m 00:00 23:59
			6983 Codice errore 19 cronologia	-	0	9999
			6985 Valore precedente 19 diagnostica guasto	-	0	9999
			6986 Valore precedente 19 fase guasto	-0	255
			6990 Timbro orario 20 cronologia errori	h:m 00:00 23:59
			6993 Codice errore 20 cronologia	-	0	9999
			6995 Valore precedente 20 diagnostica guasto	-	0	9999
			6996 Valore precedente 20 fase guasto	-0	255
Manutenzione/Regime speciale	7040	Intervallo ore funz. bruciatore	h	100	10000
	7041 Ore fz. bruc. dopo manutenzione		h	0	10000
	7042 Intervallo avviamenti bruciatore		-	100	65500
	7043 Avviamenti bruciatore dopo manutenzione		-0	65535
	7044 Intervallo di manutenzione		mesi	1	240
	7045 Tempo trascorso dopo man.		mesi	0	240
	7050 Regime max. ventilatore per avviso manutenzione		g/min	0	10000
	7051 Messaggio corrente ionizzazione		-	no, si
	7130 Funzione spazzacamino		-	Off, On
	7131 Funzione spazzacamino potenza bruciatore		-	Carico parziale, pieno carico, carico termico massimo
	7140 Funzionamento manuale		-	Off, On
	7143 Funzione stop regolatore		-	Off, On
	7145 Regol. stop setpoint		%	0	100
	7146 Funzione deaerazione		-	Off, On
	7147 Tipo di spillatura		-	Nessuno, CR continuo, CR ciclico, ACS continua, ACS ciclica
	7170 Telefono servizio clienti		-	0	9
	7250 Memoria dati stick parametrizzazione		-0	250
	7251 Designazione dati stick parametrizzazione		-0	255
	7252 Comando stick parametrizzazione		-	Nessuna operazione, lettura da stick, scrittura su stick
	7253 Progresso stick parametrizzazione		%	0 100

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Manutenzione/ Regime speciale	7254 Stato stick parametrizzazione -			0: Nessuno stick1: Nessun funzionamento2: Scrittura su stick3: Lettura da stick4: Test EMC attivo5: Scrittura errore6: Lettura errore7: Settaggio incompatibile8: Tipo stick errato9: Errore formato stick10: Verifica data set11: Data set disabilitato12: Lettura disabilitata13: Valore 889; 1314: Valore 889; 1415: Valore 889; 1516: Valore 889; 1617: Valore 889; 1718: Valore 889; 1819: Valore 889; 1920: Valore 889; 20
Test I/O 7700 Test relè -				0: Nessun test1: Tutto OFF2: Uscita relè QX13: Uscita relè QX24: Uscita relè QX35: Uscita relè QX46: Uscita relè QX21 modulo 17: Uscita relè QX22 modulo 18: Uscita relè QX23 modulo 19: Uscita relè QX21 modulo 210: Uscita relè QX22 modulo 211: Uscita relè QX23 modulo 212: Uscita relè QX21 modulo 313: Uscita relè QX22 modulo 314: Uscita relè QX23 modulo 3
	7713	Test uscita P1	%	0	100
	7714	Uscita P1 (PWM)	%	0	100
	7730	Temperatura esterna B9	°C	-50	50
	7750	Temperatura ACS B3/B38	°C	0	140
	7760	Temperatura caldaia B2	°C	0	140
	7820	Temperatura sonda BX1	°C	-28	350
	7821	Temperatura sonda BX2	°C	-28	350
	7822	Temperatura sonda BX3	°C	-28	350
	7823	Temperatura sonda BX4	°C	-28	350
	7830	Temp. sonda BX21 modulo 1	°C	-28	350
	7831	Temp. sonda BX22 modulo 1	°C	-28	350
	7832	Temp. sonda BX21 modulo 2	°C	-28	350
	7833	Temp. sonda BX22 modulo 2	°C	-28	350
	7834	Temp. sonda BX21 modulo 3	°C	-28	350
	7835	Temp. sonda BX22 modulo 3	°C	-28	350
	7840	Segnale di tensione H1	V	0	10
	7841	Stato del contatto H1	-	Aperto, chiuso
	7845	Segnale tensione H2 modulo 1	V	0	10
	7846	Stato contatto H2 modulo 1	-	Aperto, chiuso
	7848	Segnale tensione H2 modulo 2	V	0	10
	7849	Stato contatto H2 modulo 2	-	Aperto, chiuso
	7851	Segnale tensione H2 modulo 3	V	0	10
	7852	Stato contatto H2 modulo 3	-	Aperto, chiuso
	7854	Segnale di tensione H3	V	0	10
	7855	Stato del contatto H3	-	Aperto, chiuso

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica*
Test I/O	7862	Frequenza H4	-	0	2000
	7860	Stato contatto H4	-	Aperto, chiuso
	7865	Stato contatto H5	-	Aperto, chiuso
	7872	Stato contatto H6	-	Aperto, chiuso
	7874	Stato contatto H7	-	Aperto, chiuso
	7950	Segnale input EX21 modulo 1	-	0V, 230V
	7951	Segnale input EX21 modulo 2	-	0V, 230V
	7952	Segnale input EX21 modulo 3	-	0V, 230V
Stato	8000	Stato circ. riscaldamento 1	-	0:1: Limitatore inserito......254: Valore 550; 254255: Valore 550; 255
	8001	Stato circ. riscaldamento 2	-
	8002	Stato circ. riscaldamento 3	-
	8003	Stato ACS	-
	8005	Stato caldaia	-
	8007	Stato solare	-
	8008	Stato caldaia a legna	-
	8009	Stato bruciatore	-
	8010	Stato buffer	-
	8011	Stato piscina	-
Diagnosi cascata (solo se attivata)	8100	Priorità generatore 1	-	0	16	solo display
	8101	Stato generatore 1	-	0: Assente1: Difettoso2: Funzionam. manuale attivo3: Blocco produz. calore attivo4: Funzione spazzacamino attiva5: Temporaneam. non disponibile6: Limite temperatura esterno attivo7: Non rilasciato8: Abilitato
	8102	Priorità generatore 2	-	0	16
	8103	Stato generatore 2	-	Vedi riga 8101
	8104	Priorità generatore 3	-	0	16
	8105	Stato generatore 3	-	Vedi riga 8101
	8106	Priorità generatore 4	-	0	16
	8107	Stato generatore 4	-	Vedi riga 8101
	8108	Priorità generatore 5	-	0	16
	8109	Stato generatore 5	-	Vedi riga 8101
	8110	Priorità generatore 6	-	0	16
	8111	Stato generatore 6	-	Vedi riga 8101
	8112	Priorità generatore 7	-	0	16
	8113	Stato generatore 7	-	Vedi riga 8101
	8114	Priorità generatore 8	-	0	16
	8115	Stato generatore 8	-	Vedi riga 8101
	8116	Priorità generatore 9	-	0	16
	8117	Stato generatore 9	-	Vedi riga 8101
	8118	Priorità generatore 10	-	0	16
	8119	Stato generatore 10	-	Vedi riga 8101
	8120	Priorità generatore 11	-	0	16
	8121	Stato generatore 11	-	Vedi riga 8101
	8122	Priorità generatore 12	-	0	16
	8123	Stato generatore 12	-	Vedi riga 8101
	8124	Priorità generatore 13	-	0	16
	8125	Stato generatore 13	-	Vedi riga 8101

*Vedi caldaia manuale

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica
Diagnosi cascata	8126	Priorità sorgente 14	-	0	16	solo display
	8127	Stato sorgente 14	-	Vedi riga 8101
	8128	Priorità sorgente 15	-	0	16
	8129	Stato sorgente 15	-	Vedi riga 8101
	8130	Priorità sorgente 16	-	0	16
	8131	Stato sorgente 16	-	Vedi riga 8101
	8138	Valore effettivo temperatura mandata cascata	°C 0	140
	8139	Setpoint temperatura mandata cascata	°C 0	140
	8140	Valore effettivo temperatura ritorno cascata	°C 0	140
	8141	Setpoint temperatura ritorno cascata	°C 0	140
	8150	Tempo fino a commutaz autom seq.za	h	0 990
Parametri diagnostica	8304	Stato pompa caldaia (Q1)	-	Off, On		solo display
	8308	Velocità pompa caldaia	%	0	100
	8310	Valore effettivo temperatura caldaia	°C 0	140
	8311	Setpoint temperatura caldaia	°C	0	140
	8312	Punto commutazione caldaia	°C	0	140
	8313	Punto commutazione ACS istantanea	°C 0	140
	8314	Valore effettivo temperatura ritorno	°C 0	140
	8316	Valore effettivo temperatura fumi	°C 0	350
	8318	Max. temperatura fumi	°C	0	350
	8321	Temp. scambiatore primario	°C	0	140
	8323	Regime ventilatore	g/min	0	8000
	8324	Setpoint ventilatore bruciatore	g/min	0	8000
	8325	Contr. ventilatore attuale	%	0	100
	8326	Modulazione bruciatore	%	0	100
	8327	Pressione acqua	-	0	10
	8329	Valore effettivo corrente ionizzazione	μA	0	100
	8330	Ore di funzionamento bruciatore stadio 1	h	00:00:00	2730:15:00
	8331	Avviamenti bruciatore stadio 1	-	0	2147483647
	8338	Ore funzion. regime risc.	h	00:00:00	8333:07:00
	8339	Ore funzionamento ACS	h	00:00:00	8333:07:00
	8390	Numero fase attuale	-	0: Valore 777; 01: TNB......254: Valore 777; 254255: Valore 777; 255
	8499	Stato pompa collettore 1 (Q5)	-	Off, On
	8501	Stato elem. controllo solare buffer (K8)	-	Off, On
	8502	Stato elem. controllo solare piscina (K18)	-	Off, On
	8505	Velocità pompa collettore 1	%	0	100
	8506	Velocità pompa solare scamb. esterno	%	0 100

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica
Parametri diagnostica	8507	Velocità pompa solare buffer	%	0	100	solo display
	8508	Velocità pompa solare piscina	%	0	100
	8510 Valore effettivo temperatura collettore 1 (B6)		°C	-28	350
	8511 Temperatura max. effettiva collettore 1 (B6)		°C	-28	350
	8512 Temperatura min. effettiva collettore 1 (B6)		°C	-28	350
	8513 dT collettore 1/ACS		°C	-168	350
	8514 dT collettore 1/buffer		°C	-168	350
	8515 dT collettore 1/piscina		°C	-168	350
	8519 Temp. mandata solare misurazione produzione B63		°C	-28	350
	8520 Temp. ritorno solare misurazione produzione B64		°C	-28	350
	8526 Energia solare ceduta 24 ore		kWh	0	999,9
	8527 Totale energia solare ceduta		kWh	0	9999999,9
	8530 Ore funzionamento produzione solare		h	00:00:00	8333:07:00
	8531 Ore funzion. surriscaldamento collettore		h	00:00:00	8333:07:00
	8532 Ore funzionamento pompa collettore		h	00:00:00	8333:07:00
	8560 Temp. caldaia a legna B22		°C	0	140
	8570 Ore funzionamento caldaia a legna		h	00:00:00	8333:07:00
Diagnostica utenze	8700 Temperatura esterna		°C	-50	50	solo display
	8701 Temperatura esterna minima		°C	-50	50
	8702 Temperatura esterna massima		°C	-50	50
	8703 Temperatura esterna attenuata		°C	-50	50
	8704 Temperatura esterna composta		°C	-50	50
	8730 Stato pompa CR1		-	Off, On
	8731 Stato miscelatore CR1 aperto		-	Off, On
	8732 Stato miscelatore CR1 chiuso		-	Off, On
	8735 Velocità pompa CR1		%	0	100
	8740 Valore effettivo temperatura ambiente CR1		°C	0	50
	8741 Setpoint attuale temperatura ambiente CR1		°C	4	35
	8743 Valore effettivo temperatura mandata CR1		°C	0	140
	8744 Setpoint temperatura mandata CR1 risultante		°C	0	140
	8749 Termostato ambiente CR1		-	Nessuna richiesta, richiesta
	8760 Stato pompa CR2		-	Off, On
	8761 Stato miscelatore CR2 aperto		-	Off, On
	8762 Stato miscelatore CR2 chiuso		-	Off, On
	8765 Velocità pompa CR2		%	0	100
	8770 Valore effettivo temperatura ambiente CR2		°C	0	50

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica
Diagnostica utenze	8771	Setpoint attuale temperatura ambiente CR2	°C 4	35		solo display
	8773	Valore effettivo temperatura mandata CR2	°C 0	140
	8774	Setpoint temperatura mandata CR2 risultante	°C 0	140
	8779	Termostato ambiente CR2	-	Nessuna richiesta, richiesta
	8790	Stato pompa CR3	-	Off, On
	8791	Stato miscelatore CR3 aperto	-	Off, On
	8792	Stato miscelatore CR3 chiuso	-	Off, On
	8795	Velocità pompa CR3	%	0	100
	8800	Valore effettivo temperatura ambiente CR3	°C 0	50
	8801	Setpoint attuale temperatura ambiente CR3	°C 4	35
	8803	Valore effettivo temperatura mandata CR3	°C 0	140
	8804	Setpoint temperatura mandata CR3 risultante	°C 0	140
	8809	Termostato ambiente CR3	-	Nessuna richiesta, richiesta
	8820	Stato pompa ACS	-	Off, On
	8825	Velocità pompa ACS	%	0	100
	8826	Velocità pompa intermedia ACS	%	0 100
	8827	Velocità pompa ACS istantanea	%	0 100
	8830	Valore effettivo temperatura ACS sopra (B3)	°C 0	140
	8831	Setpoint attuale temperatura ACS	°C 8	80
	8832	Valore effettivo temperatura ACS sotto (B31)	°C 0	140
	8835	Temperatura circolazione ACS	°C 0	140
	8836	Temperatura di carico ACS	°C	0	140
	8852	Valore effettivo temperatura consumo ACS	°C 0	140
	8853	Setpoint riscald. ACS istantaneo	°C 0	140
	8860	Mandata ACS	l/min	0	30
	8875	Setpoint mandata circuito utenza 1	°C 5	130
	8885	Setpoint mandata circuito utenza 2	°C 5	130
	8895	Setpoint mandata circuito utenza 3	°C 5	130
	8900	Valore effettivo temperatura piscina (B13)	°C 0	140
	8901	Setpoint piscina	°C	8	80
	8930	Valore effettivo temperatura regolatore primario	°C 0	140
	8931	Setpoint temperatura regolatore primario	°C 0	140
	8950	Valore effettivo temperatura mandata comune	°C 0	140
	8951	Setpoint temperatura mandata comune	°C 0	140
	8952	Temperatura ritorno comune	°C	0	140

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica
Diagnostica utenze	8962	Setpoint output comune	%	0	100	solo display
	8980 Valore effettivo temperatura buffer sopra (B4)		°C 0	140
	8981	Setpoint buffer	°C	0	140
	8982 Valore effettivo temperatura buffer sotto (B41)		°C 0	140
	8983 Valore effettivo temperatura buffer centro (B42)		°C 0	140
	9005	Pressione acqua H1	bar	0	10
	9006	Pressione acqua H2	bar	0	10
	9009	Pressione acqua H3	bar	0	10
	9031	Stato relè multifunzione (QX1)	-	Off, On
	9032	Stato relè multifunzione (QX2)	-	Off, On	Off, On
	9033	Stato relè multifunzione (QX3)	-	Off, On	Off, On
	9034	Stato relè multifunzione (QX4)	-	Off, On	Off, On
	9050 Stato relè multifunzione (QX21 modulo 1)		-	Off, On	Off, On
	9051 Stato relè multifunzione (QX22 modulo 1)		-	Off, On	Off, On
	9052 Stato relè multifunzione (QX23 modulo 1)		-	Off, On	Off, On
	9053 Stato relè multifunzione (QX21 modulo 2)		-	Off, On	Off, On
	9054 Stato relè multifunzione (QX22 modulo 2)		-	Off, On	Off, On
	9055 Stato relè multifunzione (QX23 modulo 2)		-	Off, On	Off, On
	9056 Stato relè multifunzione (QX21 modulo 3)		-	Off, On	Off, On
	9057 Stato relè multifunzione (QX22 modulo 3)		-	Off, On	Off, On
	9058 Stato relè multifunzione (QX23 modulo 3)		-	Off, On	Off, On
	-	Stadio 2 pompa CR (Q21)	-	Off, On		solo display
	-	Commutazione regime CR1	-	Non attiva, attiva
	-	Stadio 2 pompa CR (Q22)	-	Off, On
	-	Commutazione regime CR2	-	Non attiva, attiva
	-	Stadio 2 pompa CR (Q23)	-	Off, On
	-	Commutazione regime CR3/P	-	Non attiva, attiva
	-	Stato resistenza elettrica ACS	-	Off, On
	-	Stato pompa circolazione ACS (Q4)	-	Off, On
	-	Commutazione regime ACS	-	Non attiva, attiva
	-	Stato pompa H1 (Q15)	-	Off, On
	-	Stato pompa H2 (Q18)	-	Off, On
	-	Stato pompa H3 (Q19)	-	Off, On
	-	Stato pompa sistema (Q14)	-	Off, On

Programmazione specialista riscaldamento

Menu	Riga	Funzione	Unità	Min.	Max.	Impostazione fabbrica *
Diagnostica utenze	- Stato miscelatore primario aperto (Y19)		- Off, On			solo display
	- Stato miscelatore primario chiuso (Y19)		- Off, On
	- Stato blocco produz. calore (Y4)		- Off, On
	- Stato programma orario 5 relè (K13)		- Off, On
	- Stato valvola ritorno buffer (Y15)		- Off, On
	- Stato richiesta calore (K27) - Off, On
	- Stato pompa ACS istantanea (Q34)		- Off, On
	- Stato pompa accumulatore (Q11)		- Off, On
	- Stato pompa mix ACS (Q35) - Off, On
	- Stato pompa interm. ACS (Q33)		- Off, On
	- Flowswitch - Off, On
Controllo fiamma automatico	9500	Tempo di preventilazione	s	0	51
	9512	Output ventilatore accensione	g/min	0	10000
	9524	Velocità richiesta ventilatore carico parziale	g/min	0	10000
	9529	Velocità richiesta ventilatore piano carico	g/min	0	10000
	9540	Tempo di postventilazione	s	0	51
	9615	Preventilazione forzata su errore	- Off, On
	9650	Chimney drying	-	Off, temporaneamente, permanente

*Vedi caldaia manuale

Visualizzazione informazioni

Funzionamento manuale

Funzione spazzacamino

Funzione stop regolatore

Visualizzazione informazioni

Premendo il tasto informazione si possono visualizzare diversi valori.

Informazioni consultabili

A seconda del tipo di apparecchio, della sua configurazione e dello stato operativo, alcuni segmenti informativi non vengono visualizzati.

• Avviso di errore
  • Avviso di manutenzione
• Temperatura ambiente
  • Temperatura ambiente minima
  • Temperatura ambiente massima
• Temperatura caldaia

• T aria esterna
  • Temperatura esterna minima
  • Temperatura esterna massima

• Temperatura ACS 1

• Stato caldaia
• Stato ACS
• Stato circuito riscaldamento 1 / 2
• Ora / Data
• Telefono servizio clienti

Funzionamento manuale

Quanto il funzionamento manuale è attivo, le uscite relè non vengono più regolate in funzione dello stato dei relè, bensì impostate secondo uno stato predefinito per questo modo operativo.

Pompa caldaia, pompa circuito miscelato, pompa di sistema e pompa ACS sono On; pompa accumulatore è Off. Il miscelatore della AVS75 regola sul metà valore medio.

Impostazione setpoint funzionamento manuale

Dopo aver attivato il funzionamento manuale è necessario passare alla visualizzazione base. Sul display appare il simbolo "Manutenzione/Modo

operativo speciale"

Nel menu caldaia è possibile impostare il setpoint per il regime manuale (riga 2214).

Funzione spazzacamino

La funzione spazzacamino viene attivata premendo brevemente il tasto corrispondente. La funzione spazzacamino genera lo stato operativo necessario per la misurazione delle emissioni (fumi).

Funzione stop regolatore

La funzione stop regolatore viene avviata premendo il tasto modo operativo (min. 3 sec).

La funzione stop regolatore genera una modulazione fissa del bruciatore. Questa funzione può essere utilizzata per la misurazione delle emissioni (fumi). Premendo di nuovo il tasto (min. 3 sec) si disattiva la funzione.

Avvisi di errore / Manutenzione

In casi eccezionali, sul display appaiono i seguenti simboli:

Elenchi dei codici visualizzati

Codici di errore

Codice Albatros Descrizione
10	Temperatura esterna - Errore sonda
20	Temperatura caldaia 1 - Errore sonda
26	Temperatura mandata comune – Errore sonda B10
28	Temperatura fumi – Errore sonda
30	Temperatura mandata 1 - Errore sonda
32	Temperatura mandata 2 - Errore sonda
38	Temperatura mandata regolatore primario - Errore sonda
40	Temperatura ritorno 1 - Errore sonda
46	Temperatura ritorno cascata – Errore sonda
47	Temperatura ritorno comune - Errore sonda
50	Errore sonda temperatura ACS / termostato 1
52	Errore sonda temperatura ACS / termostato 2
54	Temperatura mandata ACS - Errore sonda
57	Errore sonda circolazione ACS
60	Temperatura ambiente 1 - Errore sonda
65	Temperatura ambiente 2 - Errore sonda
70	Temperatura accumulatore 1 (sopra) - Errore sonda
71	Temperatura accumulatore 2 (sotto) - Errore sonda
72	Temperatura accumulatore 3 (centro) - Errore sonda
73	Temperatura collettore 1 - Errore sonda
74	Temperatura collettore 2 - Errore sonda
82	Conflitto indirizzo LPB
83	Cortocircuito filo BSB / nessuna comunicazione
84	Conflitto indirizzo filo BSB
85	Errore comunicazione radio BSB
91	Perdita dati nell'EEPROM
98	Errore modulo aggiuntivo 1
99	Errore modulo aggiuntivo 2
100	Due orologi master

Elenchi dei codici visualizzati

Codici di errore

102	Orologio master senza riserva di marcia
103	Errore d' comunicazione
105	Avviso manutenzione
109	Sorveglianza temperatura caldaia
110	Blocco limitatore STB
111	Blocco di sicurezza ACS
121	Temperatura mandata CR1 non raggiunta
122	Temperatura mandata CR2 non raggiunta
125	Temperatura massima caldaia superata
126	Temperatura di carico ACS non raggiunta
127	Temperatura antilegionella non raggiunta
128	Spegnimento fiamma
129	Alimentazione aria sbagliata
130	Temperatura limite fumi superata
131	Guasto al bruciatore
132	Blocco di sicurezza pressostato gas
133	Superamento tempo di sicurezza per formazione fiamma
146	Errore configurazione sonda/organo di regolazione
151	Errore interno BMU
152	Errore parametrizzazione
153	Apparecchio bloccato manualmente
160	Soglia regime ventilatore non raggiunta
162	Pressostato aria non risponde (chiusura)
164	Errore flussostato/pressostato CR
166	Pressostato aria non risponde (apertura)
171	Contatto allarme 1 attivo
172	Contatto allarme 2 attivo
173	Contatto allarme 3 attivo
174	Contatto allarme 4 attivo
178	Sonda termica CR1
179	Sonda termica CR2
183	Apparecchio in modalità parametrizzazione
193	Errore controllo pompa dopo accensione fiamma
216	Errore caldaia
217	Errore sonda
241	Errore sonda mandata per misurazione produzione
242	Errore sonda ritorno per misurazione produzione
243	Errore sonda piscina
270	Diff. temp. scambiatore troppo alta
317	Frequenza griglia fuori fascia ammissibile
320	Temperatura di carico ACS – Errore sonda
324	Ingresso BX stesse sonde
325	Ingresso BX/Modulo aggiuntivo stesse sonde
326	Ingresso BX/Gruppo miscelato stesse sonde
327	Stessa funzione modulo aggiuntivo
328	Stessa funzione gruppo miscelato
329	Stessa funzione modulo aggiuntivo/gruppo miscelato

Elenchi dei codici visualizzati

Codici di errore

Codice Albatros Descrizione
330 Ingresso	sonda BX1 nessuna funzione
331 Ingresso	sonda BX2 nessuna funzione
332 Ingresso	sonda BX3 nessuna funzione
333 Ingresso	sonda BX4 nessuna funzione
334 Ingresso	sonda BX5 nessuna funzione
335 Ingresso	sonda BX21 nessuna funzione
336 Ingresso	sonda BX22 nessuna funzione
337 Ingresso	sonda B1 nessuna funzione
338 Ingresso	sonda B12 nessuna funzione
339 Pompa collettore Q5 assente
340 Pompa collettore Q16 assente
341 Sonda collettore B6 assente
342 Sonda ACS solare B31 assente
343 Integrazione solare assente
344 Elem. controllo solare buffer K8 assente
345 Elem. controllo solare piscina K18 assente
346 Pompa caldaia a legna Q10 assente
347 Sonda comparativa caldaia a legna assente
348 Errore indirizzo caldaia a legna
349 Valvola ritorno buffer (Y15) assente
350 Errore indirizzo buffer
351 Errore indirizzo contr.prim./pompa sist.
352 Errore indirizzo separatore idraulico
353 Sonda mandata cascata B10 assente
371 Temperatura mandata CR3
372 Sonda termica CR3
373 Modulo aggiuntivo 3
378 Ripetizione interna
379 Limite contatore ripetizione luce parassita
380 Limite contatore spegnimento fiamma durante il funzionamento
381 Limite contatore nessuna fiamma durante il tempo di sicurezza
382 Ripetizione velocità
384 Luce estranea
385 Sottotensione rete
386 Tolleranza velocità ventilatore
388 Sonda ACS no funzione
426 Segnale serranda fumi
427 Configurazione serranda fumi
431 Sonda scambiatore primario
432 Messa a terra funzionale assente
433 Temperatura scambiatore primario troppo alta

Codici di manutenzione

Codice Manutenzione	Descrizione
1	Manutenzione bruciatore (ore di funzionamento)
2	Manutenzione bruciatore (avviamenti)
3	Manutenzione bruciatore (Intervallo generale: mesi per il servizio)

Impostazioni in dettaglio

Menu: Ora e data

Menu: Unità di comando

Ora e data

Il regolatore ha un orologio annuale che visualizza l'ora, il giorno della settimana e la data. Per garantire la funzionalità dell'apparecchio, l'ora e la data devono essere impostate correttamente.

Commutazione automatica estate/inverno

In base alle date impostate per la commutazione automatica estate/inverno, la domenica successiva l'ora cambia automaticamente dalle 02:00 (ora solare) alle 03:00 (ora legale) e dalle 03:00 (ora legale) alle 02:00 (ora solare).

Riga Descrizione		Imp. di fabbrica
1 Ore / Minuti		Vedi caldaia manuale
2 Giorno / Mese
3 Anno
5 Inizio ora legale
6 Fine ora legale

Menu: Unità di comando

Modo d'uso e visualizzazione

Lingua

Come lingua di visualizzazione può essere scelto il tedesco, l'inglese, l'italiano, il francese o l'olandese.

Informazione

Temporanea

Dopo 8 minuti il display ritorna alla visualizzazione base.

Permanente

Dopo aver premuto il tasto informazione il display visualizza le informazioni in permanenza.

Blocco comandi

Con il blocco comandi attivato non è più possibile modificare i seguenti elementi di comando:

• modo operativo circuiti riscalda- mento;
• modo operativo ACS;
• setpoint comfort ambiente (manopola);
• tasto presenza.

Blocco programmazione

Con il blocco programmazione attivato, i valori dei parametri possono essere visualizzati, ma non modificati.

- Annullamento temporaneo blocco programmazione: il blocco può essere annullato temporaneamente nel livello programmazione. A tale scopo, premere contemporaneamente i tasti OK ed ESC per almeno 3 secondi. L'annullamento temporaneo ha effetto fino all'uscita dal livello programmazione.

- Annullamento permanente blocco programmazione: eseguire dapprima l'annullamento temporaneo, poi impostare la riga di comando 27 "Blocco programmazione" su "Off".

Unità di comando regolazione diretta

Memorizzazione con conferma

I valori modificati vengono salvati solo premendo il tasto OK sul regolatore.

Riga Descrizione Imp. di fabbrica
20 Lingua		Vedi caldaia manuale
22 Informazione Temporanea Permanente
26 Blocco comandi
27 Blocco programmazione
28 Unità di comando regolazione diretta
44 Funzionamento CR2 Insieme a CR1 Indipendente
46 Funzionamento CRP Insieme a CR1 Indipendente
70 Versione software Display

Memorizzazione automatica

I valori modificati vengono salvati senza premere il tasto OK sul regolatore.

Versione software unità di comando

L'indicazione rappresenta l'attuale versione dell'elemento di comando o dell'unità ambiente.

Funzionamento CR2

A seconda dell'impostazione della riga 40, l'effetto del comando (tasto modo operativo o manopola) per il circuito riscaldamento 2 può essere definito sull'unità ambiente 1, sull'interfaccia utente o sull'apparecchio di servizio.

Insieme a CR1

Il comando ha effetto su entrambi i circuiti riscaldamento 1 e 2.

Indipendente

L'effetto del comando viene richiesto sul display non appena viene premuto il tasto modo operativo o girata la manopola.

Funzionamento CRP

A seconda dell'impostazione della riga 40, l'effetto del comando (tasto modo operativo o manopola) per il circuito riscaldamento P può essere definito sull'unità ambiente 1, sull'interfaccia utente o sull'apparecchio di servizio.

Insieme a CR1

Il comando ha effetto su entrambi i circuiti riscaldamento 1 e 2.

Indipendente

I cambiamenti dei modi operativi o la modifica dei setpoint comfort vanno eseguiti nel livello programmazione.

Menu: Programmi orari

Menu: Vacanze

Per i circuiti riscaldamento e la produzione di acqua calda sono disponibili diversi programmi orari. Nel modo operativo "Automatico" si possono gestire e modificare i livelli di temperatura (e dunque i relativi setpoint) tramite gli orari di commutazione impostati.

Impostare gli orari di commutazione

Gli orari di commutazione possono essere assegnati a più giorni della settimana oppure impostati separata-mente per singoli giorni. Grazie alla preselezione di gruppo di giorni (p.e. Lu...Ve o Sa...Do) per i quali valgono gli stessi orari di commutazione, l'impostazione dei programmi orari risulta molto più rapida.

Orari di commutazione

Riga Descrizione						Imp. di fabbrica
CR1	CR2	3/CRP	4/ACS	5
500	520	540	560	600	PreselezioneLu - DoLu - VeSa - DoLu, Ma, Me, Gio, Ve, Sa, Do	Vedi caldaia manuale
501	521	541	561	601	1^ periodo On
502	522	542	562	602	1^ periodo Off
503	523	543	563	603	2^ periodo On
504	524	544	564	604	2^ periodo Off
505	525	545	565	605	3^ periodo Off
506	526	546	566	606	3^ periodo Off

Programma standard

Tutti i programmi orari possono essere ripristinati ai valori di fabbrica. Ogni programma orario ha una propria riga di comando per eseguire questo reset.

Riga					Descrizione	Imp. di fabbrica
CR1	CR2	3/CRP	4/ACS	5
516	536	556	576	616	Valori standard	Vedi caldaia manuale

Avvertenza: in questo caso le impostazioni individuali vanno perse!

Vacanze

Il programma vacanze permette di commutare i circuiti riscaldamento su un determinato livello operativo in funzione di una data (calendario). Nel giorno di fine non è previsto un riscaldamento. Soltanto il giorno successivo si inserisce il programma orario su setpoint comfort.

Riga Descrizione			Imp. di fabbrica
CR1	CR2
641	651	PreselezionePeriodo 1, 2, 3, 4, 5, 6, 7, 8	Vedi caldaia manuale
642	652	Inizio
643	653	Fine
648	658	Livello operativoProtezione antigeloRidotto

Il programma vacanze può essere utilizzato solo nel modo operativo automatico!

Per i circuiti riscaldamento sono disponibili diverse funzioni, che possono essere impostate singolarmente su ogni circuito.

Modo operativo CR

Il regime dei circuiti riscaldamento viene commutato direttamente con il tasto modo operativo. Con l'imposta- zione si possono selezionare i singoli modi operativi. La funzionalità corri- sponde a quella della selezione del modo operativo tramite il tasto.

Modo protezione

Funzionamento continuo (24 ore) al livello operativo protezione antigelo. Programma orario, tasto presenza, programma vacanze, ottimizzazione e funzione ECO non hanno alcun effetto. La regolazione alla temperatura ambiente-protezione antigelo è disattivabile. Questo può essere necessario con un termostato ambiente utilizzato per attivare la pompa caldaia. In tal caso è solo il termostato ambiente a impedire l'abbassamento della temperatura ambiente. Occorre tenere presente che un calo della temperatura di mandata può bloccare la sonda termica. La temperatura limite per la sonda è 0 °C e va evitata con una regolazione specifica del termostato ambiente.

Automatico

Funzionamento automatico al livello operativo comfort, ridotto o protezione antigelo in base a programma orario, tasto presenza, programma vacanze, ottimizzazione accensione/spegnimento e funzione ECO.

Riga Descrizione Imp. di fabbrica
CR1	CR2	CR3
700	1000	Modo 1000	Operativo CRProtezioneAutomaticoRidottoComfort	Vedi caldaia manuale

Ridotto

Funzionamento continuo (24 ore) al livello operativo ridotto. Programma orario, tasto presenza, programma vacanze, ottimizzazione e funzione ECO non hanno alcun effetto. Le funzioni di protezione rimangono attive.

Comfort

Funzionamento continuo (24 ore) al livello operativo comfort. Programma orario, tasto presenza, programma vacanze, ottimizzazione e funzione ECO non hanno alcun effetto. Le funzioni di protezione rimangono attive.

Per i circuiti riscaldamento sono disponibili diverse funzioni, che possono essere impostate singolarmente su ogni circuito.

Setpoint ambiente

Temperatura ambiente

La temperatura ambiente può essere gestita in funzione di diversi setpoint. Questi setpoint si attivano a seconda del modo operativo selezionato e generano diversi livelli di temperatura nei locali.

I campi di regolazione dei setpoint sono interdipendenti come riportato nel grafico.

Protezione antigelo

Il modo protezione antigelo impedisce che la temperatura ambiente diventi troppo bassa. A tale scopo, l'apparecchio è regolato in funzione del setpoint protezione antigelo.

Riga Descrizione Imp. di fabbrica
CR1 CR2		CR3
710 1010 Setpoint ridotto				Vedi caldaia manuale
712	1012	1312	Setpoint ridotto
714	1014	1314	Setpoint protezione antigelo

TRKmax Setpoint comfort massimo
TRK Setpoint comfort
TRR Setpoint ridotto
TRF Setpoint protezione antigelo

Curva caratteristica

La curva di riscaldamento serve a determinare il setpoint di mandata in base al quale regolare la temperatura di mandata in funzione delle condizioni atmosferiche esistenti. La curva di riscaldamento può essere adattata con diversi parametri, affinché la potenza dell'apparecchio e dunque la temperatura ambiente si adatti in funzione delle esigenze personali.

Ripidità curva caratteristica

La ripidità della curva determina la variazione della temperatura di mandata in funzione delle temperature esterne. Se la temperatura ambiente si scosta con temperature esterne fredde ma non con temperature calde, occorre correggere la ripidità.

Aumentare la ripidità:

la temperatura di mandata aumenta soprattutto con temperature esterne basse.

Ridurre la ripidità:

la temperatura di mandata diminuisce soprattutto con temperature esterne basse.

Riga Descrizione Imp. di fabbrica
CR1	CR2	CR3
720	-	-	Ripidità curva caratteristica CR1	Vedi caldaia manuale
-	1020	-	Ripidità curva caratteristica CR2
-	-	1320	Ripidità curva caratteristica CR3
721	1021	1321	Slittamento curva
726	1026	1326	Adattamento curva

Menu: Circuiti riscaldamento

Slittamento curva

Lo spostamento parallelo della curva caratteristica modifica la temperatura di mandata in modo uniforme sull'intera fascia di temperature esterne. Se la temperatura ambiente è in generale troppo calda o troppo fredda è necessario correggere mediante uno spostamento parallelo della curva.

Riga Significato
8700 TA sonda esterna
TRw Setpoint temperatura ambiente
TV temperatura di mandata

Adattamento curva

Con la funzione di adattamento, il regolatore adegua automaticamente la curva caratteristica alle condizioni esistenti. La correzione della ripidità e lo spostamento parallelo diventano superflui. L'adattamento può essere soltanto impostato su attivo o inattivo.

Per garantire il corretto funzionamento, osservare i seguenti punti:

- deve essere collegata una sonda ambiente (QAA 75/78);

- il parametro "Influenza ambiente" deve avere un valore compreso tra 1 e 99;

- nel locale di riferimento (luogo di montaggio della sonda ambiente) non dovrebbero esserci valvole termostatiche per radiatori (le eventuali valvole presenti devono essere completamente aperte).

Menu: Circuiti riscaldamento

Funzioni ECO

Valore limite estate/inverno

Il valore limite estate/inverno inserisce o disinserisce il riscaldamento sull'arco dell'anno in funzione delle condizioni di temperatura. La commutazione è autonoma nel modo operativo automatico. L'utente non deve pertanto accendere e spegnere il riscaldamento. Modificando il valore impostato, i relativi periodi dell'anno si allungano o si accorciano.

Aumento:

commutazione anticipata su regime Invernale commutazione posticipata su regime estivo

Diminuzione:

commutazione posticipata su regime Invernale commutazione anticipata su regime estivo

• Questa funzione non ha effetto nel modo operativo "Temperatura
  comfort permanente"

- Sul display appare "ECO"

- Per considerare la dinamica dell'edificio la temperatura esterna viene smorzata.

Valore limite riscaldamento diurno

Il valore limite diurno inserisce o disinserisce il riscaldamento sull'arco della giornata in funzione della temperatura esterna.

Questa funzione serve soprattutto nei periodi di transizione (primavera e autunno) per reagire tempestivamente alle variazioni di temperatura.

Modificando il valore impostato, le relative fasi di riscaldamento si allunga-no o si accorciano.

Aumento:

commutazione anticipata su regime Riscaldamento commutazione posticipata su ECO

Diminuzione:

commutazione posticipata su regime Riscaldamento commutazione anticipata su ECO

- Questa funzione non ha effetto nel modo operativo "Temperatura

comfort permanente"

- Sul display appare "ECO"

- Per considerare la dinamica dell'e-dificio la temperatura esterna viene smorzata.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
730	1030	1330	Valore limite estate/inverno	Vedi caldaia manuale
732	1032	1332	Valore limite riscald. diurno
733	1033	1333	Prolung. limite riscald. diurno

Esempio

Riga di impostazione p.e.
Setpoint comfort (TRw) 22°C
Valore limite riscald. diurno (THG)	-3°C
Temperatura di comm. (TRw-THG) Riscaldamento OFF	= 19°C

Differenziale di commutazione (fisso)	-1°C
Temperatura di commutazione Riscaldamento ON	= 18°C

Prolung. limite riscald. diurno

Il prolungamento del limite riscaldamento diurno risulta dalla presa in considerazione della temperatura esterna composta all'accensione del riscaldamento. In alternativa, l'inserimento del riscaldamento può essere impostato anche solo in funzione dell'attuale temperatura esterna.

No

Il limite riscaldamento diurno si inserisce solo in funzione dell'attuale temperatura esterna.

Si

Il limite riscaldamento diurno si inserisce come descritto al capitolo Valore limite riscaldamento diurno, in funzione della temperatura esterna effettiva e composta.

Menu: Circuiti riscaldamento

Limitazioni setpoint di mandata

Questa limitazione consente di definire una fascia per il setpoint di mandata. Quando il setpoint di mandata richiesto per il circuito riscaldamento raggiunge il valore limite corrispondente, rimane costante sul valore massimo o minimo anche se la richiesta di calore continua ad aumentare o a diminuire.

Riga Descriti			zione Imp. di	fabbrica
CR1	CR2	CR3
740	1040	1340	Setpoint di mandata min CR1+2	Vedi caldaia manuale
741	-	Setpoint di mandata max CR1 -
- 10	41	Setpoint di mandata max CR2 -
- -	1341	Setpoint di mandata max CR3
742	-	Setp di mandata termostato ambiente CR1
- 10	42	Setp di mandata termostato ambiente CR2
- -	1342	Setp di mandata termostato ambiente CR3
746	1046	1346	Ritardo richiesta calore

TVw Setpoint di mandata attuale TVmax Setpoint di mandata massimo TVmin Setpoint di mandata minimo

Influenza ambiente

Tipi di comando

Se viene utilizzata un'unità ambiente (sonda temperatura ambiente) è possibile scegliere tre diversi tipi di comando.

Solo comando climatico

La temperatura di mandata è calcolata tramite la curva caratteristica in funzione della temperatura esterna composta. Questo tipo di comando premette una corretta impostazione della curva caratteristica perché, se impostato, il regolatore non considera la temperatura ambiente.

Comando climatico con influsso ambiente

L'apparecchio rileva la differenza tra temperatura ambiente e setpoint e la considera per la regolazione della temperatura. In questo modo si tiene conto del calore prodotto da altre fonti e si ottiene una temperatura ambiente più costante. L'influsso del differenziale termico è un valore percentuale. Se il locale di riferimento è ideale (temperatura ambiente non sfalsata, luogo di montaggio corretto, ecc.) si può impostare un valore percentuale elevato.

Esempio

circa 60 %: buon locale di riferimento circa 20 %: locale di riferimento sfavorevole

Riga			Descrizione	Imp. di fabbrica
CR1	CR2	CR3
750	1050	1350	Influenza ambiente	Vedi caldaia manuale

Impostazione	Tipo di comando
- - - %	Solo comando climatico *
1...99 %	Comando climatico con influsso ambiente *
100 %	Solo comando ambiente

Per attivare la funzione, osservare i seguenti punti:

• deve essere collegata una sonda ambiente;
• l'impostazione "Influsso ambiente" deve avere un valore compreso tra 1 e 99%;
• nel locale di riferimento (luogo di montaggio della sonda ambiente) non dovrebbero esserci valvole termostatiche per radiatori (le eventuali valvole presenti devono essere completamente aperte).

Solo comando ambiente

La temperatura di mandata è regolata in funzione del setpoint temperatura ambiente, dell'attuale temperatura ambiente e del suo andamento. Un leggero aumento della temperatura ambiente provoca ad esempio un'immediata riduzione della temperatura di mandata.

Per attivare la funzione, osservare i seguenti punti:

• deve essere collegata una sonda ambiente;
• l'impostazione "Influsso ambiente" deve essere del 100%;
• nel locale di riferimento (luogo di montaggio della sonda ambiente) non dovrebbero esserci valvole termostatiche per radiatori (le eventuali valvole presenti devono essere completamente aperte).

Menu: Circuiti riscaldamento

Limitazione temp. ambiente

In caso di circuiti riscaldamento con pompa è necessario impostare un differenziale di commutazione per la regolazione della temperatura. La funzione premette l'utilizzo di una sonda per temperatura ambiente.

La limitazione della temperatura ambiente non funziona in caso di solo comando climatico.

Riga Descrizione Imp. di fabbrica
CR1	CR2	CR3
760	1060	1360	Limitazione temp. ambiente	Vedi caldaia manuale

TRx Temperatura ambiente effettiva

TRw Setpoint temperatura ambiente

SDR Differenziale di commutazione ambiente

P Pompa

T Tempo

Riscaldamento accelerato

In caso di passaggio da setpoint ridotto a setpoint comfort, questa funzione permette di raggiungere più rapidamente il nuovo setpoint e dunque di ridurre il tempo di riscaldamento.

Durante il riscaldamento accelerato il setpoint della temperatura ambiente viene incrementato del valore impostato. Valori alti accorciano i tempi di riscaldamento, valori bassi li allungano.

- Il riscaldamento accelerato è possibile con o senza sonda ambiente.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
770	1070	Ristamento accelerato		Vedi caldaia manuale

Riduzione accelerata

Durante la riduzione accelerata, la pompa del circuito riscaldamento viene disinserita; nei circuiti miscelati viene chiusa anche la valvola di miscelazione.

- Funzione con sonda ambiente Con una sonda ambiente, la funzione spegne il riscaldamento finché la temperatura ambiente raggiunge il setpoint ridotto o il setpoint antigelo. Quando la temperatura ambiente è scesa al livello ridotto o antigelo, la pompa viene inserita e la valvola di miscelazione abilitata.

- Funzione senza sonda ambiente La riduzione accelerata disinserisce il riscaldamento per un determinato periodo in funzione della temperatura esterna e della costante di tempo dell'edificio.

- La riduzione accelerata è possibile con o senza sonda ambiente.

Riga			Descrizione	Imp. di fabbrica
CR1	CR2	CR3
780	1080	1380	Riduzione accelerataOffFino a setpoint ridottoFino a setpoint antigelo	Vedi caldaia manuale

Esempio

Durata della riduzione accelerata con setpoint comfort – setpoint ridotto

= 2 °C (p.e. setpoint comfort = 20 °C e setpoint ridotto = 18 °C)

Temperatura esterna composta	Costante di tempo edificio (riga 6110)
	0	2	5	10	15	20	50
15 °C	0	3.1	7.7	15.3	23	30.6	76.6
10 °C	0	1.3	3.3	6.7	10	13.4	33.5
5 °C	0	0.9	2.1	4.3	6.4	8.6	21.5
da 0 °C	Protezione antigelo
	Durata della riduzione accelerata in ore

Se la differenza di temperatura tra setpoint comfort e setpoint ridotto è p.e. 4 °C i valori standard indicati nella tabella si raddoppiano.

Menu: Circuiti riscaldamento

Ottimizzazione orari di accensione/spegnimento

Ottimizz. all'accensione

Il passaggio del livello di temperatura viene ottimizzato in modo che il setpoint comfort venga raggiunto agli orari di commutazione.

Ottimizz. allo spegnimento

Il passaggio del livello di temperatura viene ottimizzato in modo che il setpoint comfort -1/4 °C venga raggiunto agli orari di commutazione.

- L'ottimizzazione degli orari di accensione e spegnimento è possibile con o senza sonda ambiente.

Riga Descrizione Imp. di fabbrica
CR1	CR2	CR3
790	1090	1390	Ottimizz. all'accensione	Vedi caldaia manuale
791	1091	1391	Ottimizz. allo spegnimento

Aumento setpoint ridotto

La funzione serve soprattutto per impianti con poche riserve di potenza (p.e. edifici a basso consumo energetico).

In questi casi il tempo di riscaldamento con basse temperature esterne risulterebbe troppo lungo.

Con l'aumento del setpoint ridotto si previene un eccessivo raffreddamento dei locali e si accorcia il tempo di riscaldamento al passaggio su setpoint comfort.

Riga Descrizione Imp. di fabbrica
CR1	CR2	CR3
800	1100	1400	Inizio aum. setpoint ridotto	Vedi caldaia manuale
801	1101	1401	Fine aum. setpoint ridotto

Protezione antisurriscaldamento

Antisurriscaldamento circuito pompa

Negli impianti di riscaldamento con circuito pompa, la temperatura di mandata del circuito può risultare superiore al valore richiesto dalla curva caratteristica. Ciò è dovuto alla maggiore richiesta di calore di altre utenze (circuito miscelato, carico ACS, fabbisogno termico esterno) o di una temperatura minima parametrizzata per la caldaia.

Riga			Descrizione	Imp. di fabbrica
CR1	CR2	CR3
820	1120	1420	Protezione circuito pompaOffOn	Vedi caldaia manuale

In seguito a questa elevata temperatura di mandata il circuito con pompa si surriscalderebbe. La funzione anti-surriscaldamento per circuiti pompa inserisce/disinserisce la pompa in modo che l'apporto di energia corrisponda ai valori richiesti dalla curva caratteristica.

Il periodo di ciclo è fisso (10 minuti). Questi 10 minuti vengono suddivisi in funzione di un rapporto di inserimento. Il tempo di funzionamento minimo della pompa è di 3 minuti. Il tempo di arresto minimo della pompa è di 2 minuti.

Menu: Circuiti riscaldamento

Regolazione miscelata

Boost valvola miscelatrice

Per una corretta regolazione della miscelazione, il valore effettivo della temperatura di mandata della caldaia deve essere superiore al setpoint richiesto per la temperatura di mandata del miscelatore. Sulla base dell'incremento impostato e del setpoint effettivo della temperatura di mandata, il regolatore stabilisce il setpoint della caldaia.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
830	1130	1430	Boost valvola miscelatrice	Vedi caldaia manuale
832 1	132 Tipo attuatore		2 punti3 punti
833	1133	1433	Differenz. commut. 2 pos.
834	1134	1434	Tempo di corsa attuatore
835	1135	1435	Xp Valv. Mix
836	1136	1436	Tn Valv. Mix

Tipo attuatore

Questa impostazione modifica il comportamento della regolazione in funzione dell'attuatore utilizzato.

2 punti

Il regolatore comanda l'attuatore con una sola uscita relè. In presenza di un segnale all'uscita, la valvola comandata si apre. In assenza di segnale, la valvola si chiude autonomamente (chiusura termica o meccanica).

Se la temperatura di mandata è inferiore al setpoint per oltre la metà del differenziale di commutazione, il relè miscelatore APERTO si attiva e rimane inserito finché le temperatura di mandata non supera il setpoint di un valore pari alla metà del differenziale di commutazione.

3 punti

Il regolatore comanda l'attuatore con due uscite relè. Per l'apertura e la chiusura della valvola comandata vengono utilizzate uscite separate. Se non è attivo alcun relè, l'attuatore rimane fermo.

Il comando avviene con un regolatore PID; Xp e Tn sono parametrizzabili. Anche il tempo di corsa dell'attuatore è regolabile. La zona neutra del regolatore è ±1 K. Per sistemi complessi e di difficile regolazione i parametri possono essere adattati.

Differenziale di commutazione

2 posizioni

Per l'attuatore a 2 posizioni occorre eventualmente adattare il differenziale di commutazione 2 punti. Ciò non è necessario in caso di attuatori a 3 punti.

Tempo di corsa attuatore

Regolazione del tempo di corsa massimo del motore miscelatore.

Xp Valv. Mix

Attraverso la banda proporzionale si adatta il comportamento dell'attuatore miscelatore al comportamento dell'impianto (tratto regolato). Xp determina il comportamento proporzionale del regolatore.

Tn Valv. Mix

Attraverso il tempo integrale si adatta il comportamento dell'attuatore miscelatore al comportamento dell'impianto (tratto regolato). Tn determina il comportamento integrale del regolatore.

Menu: Circuiti riscaldamento

Funzione di essiccazione massetti

Questa funzione serve all'essiccazione controllata dei massetti e regola la temperatura di mandata in base a un profilo termico. L'essiccazione si effettua attraverso il riscaldamento a pavimento tramite un circuito con miscelatore o pompa.

Funzione massetto

Off

- La funzione è disattivata.

Riscaldamento funzionale

- Svolgimento automatico della prima parte del profilo termico.

Riscaldamento pronto posa

- Svolgimento automatico della seconda parte del profilo termico.

Risc. funzionale/pronto posa

- Svolgimento automatico dell'intero profilo termico (prima e seconda parte).

Manuale

- La regolazione non avviene secondo un profilo termico, bensì in base al "Setpoint massetto manuale".

Setpoint massetto manuale

Il setpoint della temperatura di mandata per la funzione manuale può essere impostato separatamente per ogni circuito riscaldamento.

Setpoint massetto attuale

Visualizza il valore attuale del setpoint di mandata della funzione massetto in corso.

Giorno massetto attuale

Visualizza il giorno attuale della funzione massetto in corso.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
850	1150 Funzione 450	massettoOffRiscaldamento funzionaleRiscaldamento pronto posaRisc. funzionale/pronto posaManuale	Vedi caldaia manuale
851	1151	1451	Setpoint massetto manuale
855	1155	1455	Setpoint massetto attuale
856	1156	1456	Giorno massetto attuale

Osservare le norme e le prescrizioni del fabbricante di malte per massetti!
Il corretto funzionamento è possibile solo con un impianto installato a regola d'arte (parte idraulica, parte elettrica, impostazioni)! In caso contrario il massetto potrebbe danneggiarsi!

La funzione può essere interrotta anzitempo impostandola su Off.
La limitazione massima della temperatura di mandata rimane attiva.

Menu: Circuiti riscaldamento

Smaltimento eccesso calore

Lo smaltimento dell'eccesso di calore può essere attivato dalle seguenti funzioni:

• ingressi Hx;
• raffreddamento accumulatore;
• smaltimento eccesso calore caldaia a legna.

Se viene attivato lo smaltimento eccesso calore, l'energia eccedente può essere scaricata mediante un prelievo di calore da parte del riscaldamento ambiente. La funzione può essere impostata separatamente per ogni circuito riscaldamento.

Off

Lo smaltimento eccesso calore è disinserito.

Regime riscaldamento

Lo smaltimento eccesso calore avviene soltanto quando il regolatore è in regime riscaldamento.

Sempre

Lo smaltimento eccesso calore avviene in tutti i regimi operativi.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
861	1161	1461	Smaltimento eccesso caloreOffRegime riscaldamentoSempre	Vedi caldaia manuale

Con accumulatore tampone

In presenza di un accumulatore tampone, è necessario specificare se il circuito riscaldamento può prelevare calore dall'accumulatore tampone. In caso di integrazione di fonti di calore alternative, la temperatura dell'accumulatore tampone è utilizzata come criterio di regolazione per abilitare fonti di energia supplementari.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
870	1170	1470	Con bollitore no si	Vedi caldaia manuale
872	1172	1472	Con regol.prim./pompa sist. no si

Con regolatore primario/pompa di sistema

Il parametro definisce se il circuito riscaldamento deve essere alimentato a partire dal regolatore primario o con la pompa di sistema (dipendente dall'impianto).

Menu: Circuiti riscaldamento

Correz.Setp mand ctrl veloc

Questo parametro consente di definire se la correzione del setpoint di mandata calcolata (in caso di pompa CR a regime variabile) deve essere considerata o meno dalla richiesta di temperatura.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
890	1190	1490	Correz.Setp mand ctrl veloc no sl	Vedi caldaia manuale

Unità ambiente

Commutaz. livello oper.

Con un temporizzatore esterno collegato agli ingressi Hx è possibile impostare la commutazione del livello operativo dei circuiti riscaldamento.

Commutazione regime

Il circuito riscaldamento può essere commutato in un modo operativo selezionabile tramite un ingresso H attivando un contatto. Il modo operativo desiderato alla commutazione può essere stabilito con i parametri "Commutazione regime" per ogni circuito riscaldamento. In questo caso la selezione del modo operativo sul regolatore è bloccata. La logica del contatto è impostabile.

Riga Descrizione Imp. di fabbrica
CR1 CR2 CR3
898	1198	1498	Commutaz. livello oper.Protezione antigeloRidottoComfort	Vedi caldaia manuale
900	1200	1500	Commutazione regimeNessunoProtezioneRidottoComfortAutomatico

Menu: Acqua calda sanitaria (ACS)

Modo operativo

Il modo operativo ACS è gestito diretta- mente con il tasto modo operativo.

Off

Funzionamento continuo con setpoint protezione antigelo ACS (5 °C).

On

Il carico ACS è automatico fino al setpoint nominale o al setpoint ridotto in base al consenso ACS impostato.

Riga Descrizione Imp. di fabbrica
1600 Modo operativoOffOn		Vedi caldaia manuale

Setpoint

La produzione di acqua calda può essere gestita in funzione di diversi valori nominali. Questi valori nominali si attivano a seconda del modo operativo selezionato e generano diversi livelli di temperatura nell'accumulatore.

Setpoint nominale

Setpoint ACS durante il periodo di consenso.

Setpoint ridotto

Setpoint ACS al di fuori del periodo di consenso.

Riga Descrizione Imp. di fabbrica
1610 Setpoint nominale	Vedi caldaia manuale
1612 Setpoint ridotto

Menu: Acqua calda sanitaria (ACS)

Consenso

Riga Descrizione Imp. di fabbrica
1620 Consenso24 ore/giornoProgramma orario CRProgramma orario 4/ACS		Vedi caldaia manuale

24 ore/giorno

La temperatura dell'acqua calda è gestita costantemente in base al setpoint nominale, indipendentemente dai programmi orari.

Programmi orari CR

La temperatura dell'acqua calda è regolata tra il setpoint nominale e il setpoint ridotto dei programmi orari dei circuiti riscaldamento. Il primo punto d'inserimento di ogni fase viene anticipato di 1 ora.

Programma orario 4/ACS

Per la produzione ACS viene considerato il programma orario 4 del regolatore locale. Agli orari di commutazione impostati, la temperatura dell'acqua calda è regolata tra il setpoint nominale e il setpoint ridotto. In questo modo la carica ACS avviene indipendentemente dai circuiti riscaldamento.

Priorità di carico ACS

In caso di simultanea richiesta di calore del riscaldamento ambiente e della produzione di acqua calda, questa funzione garantisce che durante il carico ACS la potenza erogata dalla caldaia venga utilizzata in primo luogo per l'acqua calda.

In presenza di valvole deviatrici, la funzione è disattivata automaticamente.

Riga	Descrizione	Imp. di fabbrica
1630	Priorità di carico ACSAssolutaSlittanteNessuna (parallela)Circ.Misc.slitt/Circ.Dir.assol	Vedi caldaia manuale

Assoluta

Il circuito miscelato e il circuito con pompa rimangono bloccati, finché il carico ACS non è terminato.

Slittante

Quando la potenza termica del generatore non è più sufficiente, il circuito miscelato e il circuito con pompa vengono limitati, finché il carico ACS non è terminato.

Nessuna

Il carico ACS è parallelo al regime riscaldamento. In caso di caldaie e circuiti miscelati dimensionati al minimo essenziale può succedere che con

carico termico elevato il setpoint ACS non venga raggiunto in quanto gran parte del calore fluisce ai circuiti riscaldamento.

Circ.Misc.slitt/Circ.Dir.assol

I circuiti pompa rimangono bloccati, finché il carico dell'accumulatore ACS non è terminato. Quando la potenza termica del generatore non è più sufficiente vengono limitati anche i circuiti miscelati.

Funzione antilegionella

Off

La funzione è disattivata.

Periodica

La funzione antilegionella è ripetuta agli intervalli impostati (riga di comando 1641). Se il setpoint antilegionella è raggiunto da un impianto solare, l'intervallo impostato riparte da zero.

Giorno fisso della settimana

La funzione antilegionella può essere attivata in un determinato giorno fisso della settimana (riga di comando 1642). Con questa impostazione, il giorno parametrizzato l'accumulatore viene riscaldato al setpoint antilegionella, indipendentemente dalle temperature registrate in precedenza.

Funz. antilegionella periodica

Con questo parametro si definisce dopo quanti giorni della settimana va nuovamente attivata la funzione antilegionella (la funzione ha effetto soltanto se il parametro 1640 è impostato su "Periodica").

Funz. antilegionella g. sett.

Con questo parametro si definisce il giorno della settimana in cui attivare la funzione antilegionella. La funzione antilegionella viene eseguita il giorno impostato indipendentemente dalla presenza di energie alternative.

Orario funzione antilegionella

La funzione antilegionella viene avviata all'orario impostato. Il setpoint ACS viene innalzato al setpoint impostato per la funzione antilegionella e il carico ACS viene avviato. Se non è impostato un orario, la funzione antilegionella si avvia al primo consenso ACS del giorno corrispondente. Se nel giorno specifico non è previsto un consenso ACS (modo ridotto continuo), la funzione antilegionella viene eseguita alle 24.00.

Riga Descrizione Imp. di fabbrica
1640 Funzione antilegionellaOffPeriodicaGiorno fisso della settimana	Vedi caldaia manuale
1641 Funz. antilegionella periodica
1642 Funz. antilegionella g. sett.Lu, Ma, Me, Gio, Ve, Sa, Do
1644 Orario funzione antilegionella
1645 Setpoint funz. antilegionella
1646 Durata funz. antilegionella
1647 Funz. antileg. pompaOffOn

Se la produzione ACS è disinserita (tasto modo operativo ACS = off o vacanze), la funzione antilegionella viene recuperata al successivo inserimento della produzione ACS (tasto modo operativo ACS = on o fine vacanze).

Setpoint funz. antilegionella

Più alto è il livello di temperatura dell'accumulatore, più breve sarà la durata della funzione antilegionella.

Durata funz. antilegionella

Il setpoint richiesto dalla funzione antilegionella deve essere mantenuto per tutta la durata impostata. Quando la temperatura dell'accumulatore supera il setpoint funzione antilegionella meno 1 K (in caso di due sonde fa stato quella "più fredda"), il parametro è considerato soddisfatto e il timer della durata si inserisce. Se la temperatura dell'accumulatore scende al di sotto del setpoint funzione antilegionella impostato (differenza di commutazione più 2 K), il timer della durata funzione antilegionella riparte da zero.

Se non è impostata alcuna durata, la funzione antilegionella è soddisfatta al raggiungimento del setpoint funzione antilegionella.

Funz. antileg. pompa

Durante lo svolgimento della funzione antilegionella, la pompa di circolazione ACS può essere inserita.

Durante la funzione antilegionella, la pompa di circolazione viene inserita non appena la temperatura dell'accumulatore supera il setpoint funzione antilegionella meno 1 K (in caso di due sonde fa stato quella "più fredda"). La pompa rimane inserita per la durata impostata.

Se la temperatura dell'accumulatore scende al di sotto del setpoint funzione antilegionella impostato per oltre la differenza di commutazione ACS più 2 K, la pompa di circolazione viene disinserita anzitempo.

Durante la funzione antilegionella sussiste il rischio di scottature ai punti di prelievo!!

Menu: Acqua calda sanitaria (ACS)

Pompa di circolazione

Per il comando della pompa viene utilizzato un relè multifunzionale che deve essere debitamente parametrizzato.

Consenso pompa ricirc.

La pompa di circolazione viene inserita per il periodo di consenso (vedi sotto) se il modo operativo ACS è attivo e almeno un circuito riscaldamento collegato non è in modalità vacanze. Se il modo operativo ACS è disattivato o tutti i circuiti riscaldamento collegati sono in modalità vacanze, la pompa di circolazione non si inserisce indipendentemente dalla parametrizzazione del consenso. Il consenso della pompa di circolazione può avvenire in diversi modi:

Programma orario 3/CRP

La pompa è abilitata in base al programma orario 3 / CRP.

Consenso ACS

La pompa di circolazione è abilitata quando anche la produzione ACS è abilitata.

Programma orario 4/ACS

La pompa è abilitata in base al programma orario 4 / ACS.

Programma orario 5

La pompa è abilitata in base al programma orario 5.

Riga Descrizione Imp. di fabbrica
1660	Consenso pompa ricirc.Programma orario 3/CRPConsenso ACSProgramma orario 4/ACSProgramma orario 5	Vedi caldaia manuale
1661	Intermittenza pompa circ.OffOn
1663	Setpoint ricircolo ACS

Intermittenza pompa circolazione

Con la funzione attivata, nel periodo di consenso la pompa di circolazione viene inserita in modo fisso per 10 minuti poi disinserita per 20 minuti, ecc.

Setpoint ricircolo ACS

Se nella condotta di distribuzione ACS viene collocata una sonda, il regolatore ne sorveglia il valore effettivo durante la funzione antilegionella. Il setpoint deve essere mantenuto alla sonda per la durata impostata nella funzione antilegionella. L'impostazione del setpoint di ricircolo è limitata verso l'alto dal setpoint nominale.

Comando a distanza

Commutazione regime

In caso di commutazione esterna tramite gli ingressi Hx è possibile definire il modo operativo finale.

Nessuno

La funzione è disattivata. Non avviene alcuna commutazione di regime.

Riga Descrizione Imp. di fabbrica
1680	Commutazione regimeNessunoOffOn	Vedi caldaia manuale

Off

Il modo operativo viene commutato su "Off".

Circuiti utenze

Setpoint di mandata

(Flow temp setp cons request)

Questo parametro definisce il setpoint di mandata da impostare in caso di richiesta attiva del circuito utenze.

Priorità carico ACS

Il parametro definisce se far dipendere o meno la pompa del circuito utenza dall'influsso della priorità di carico ACS. In caso di applicazioni di ventilazione o simili, è così possibile ad esempio garantire un apporto costante di calore senza influssi da parte della funzione di carico ACS.

Smaltimento eccesso calore

Se viene attivato lo smaltimento ec- cesso calore, l'energia eccedente può essere scaricata mediante un prelievo di calore da parte dei circuiti utenze. La funzione può essere impostata separatamente per ogni circuito utenza.

Off

La funzione è disattivata.

On

La funzione è attivata.

Con bollitore

In presenza di un accumulatore tampone, è necessario specificare se il circuito utenza può prelevare calore dall'accumulatore tampone. In caso di integrazione di fonti di calore alternative, la temperatura dell'accumulatore tampone è utilizzata come criterio di regolazione per abilitare fonti di energia supplementari.

Off

La funzione è disattivata.

On

La funzione è attivata.

Riga Descrizione Imp. di fabbrica
VK1 VK2 VK3
1859	1909	1959	Setpoint di mandata(Flow temp setp cons request)	Vedi caldaia manuale
1874	1924	1974	Priorità carico ACSno si
1875	1925	1975	Smaltimento eccesso calore no si
1878	1928	1978	Con bollitore no si
1880	1930	1980	Con regol.prim./pompa sist.no si

Con regol.prim/pompa sist.

Il parametro definisce se il circuito utenza deve essere alimentato a partire dal regolatore primario o con la pompa di sistema (dipendente dall'impianto).

Off

La funzione è disattivata.

On

La funzione è attivata.

Con la regolazione piscina attivata è possibile impostare i setpoint per il riscaldamento a energia solare o il riscaldamento tramite generatori convenzionali.

Setpoint solare

La piscina viene riscaldata tramite energia solare fino a questo setpoint impostato.

La funzione di protezione antisurri-scaldamento del collettore può mettere di nuovo in funzione la pompa fino al raggiungimento della temperatura massima piscina (30°C).

Setpoint generatore calore

La piscina viene riscaldata tramite il generatore di calore fino a questo setpoint impostato.

Riga Descrizione Imp. di fabbrica
2055 Setpoint solare	Vedi caldaia manuale
2056 Setpoint generatore calore

Prior. carico solare

Piorità 1

La carica della piscina ha prima priorità.

Piorità 2

La carica della piscina ha la seconda priorità.

Piorità 3

La carica della piscina dispone di ultima priorità.

Riga Descrizione Imp. di fabbrica
2065 Prior. carico solarePiorità 1Piorità 2Piorità 3		Vedi caldaia manuale

Temp max piscina

La pompa collettore viene disinserita quando la temperatura della piscina raggiunge il limite impostato.

La pompa viene nuovamente abilitata quando la temperatura della piscina scende di 1 °C al di sotto del limite massimo.

Con solare

Il parametro definisce se la piscina può essere riscaldata con energia solare.

Riga Descrizione Imp. di fabbrica
2070 Temp max piscina	Vedi caldaia manuale
2080 Con solare no si

Regolatore primario/Pompa di sistema

Limitazioni setpoint di mandata

Setpoint di mandata minimo/massimo

Queste limitazioni consentono di definire una fascia per il setpoint di mandata in regime riscaldamento.

Riga Descrizione Imp. di fabbrica
2110 Setpoint di mandata min	Vedi caldaia manuale
2111 Setpoint di mandata max

Pompa di sistema con blocco generatore

Il parametro definisce se bloccare o meno anche la pompa di sistema quando il blocco generatore è attivo.

Riga Descrizione Imp. di fabbrica
2121	Syst pump on heat gen lockOffOn	Vedi caldaia manuale

Off

La pompa di sistema non viene bloccata.

On

La pompa di sistema viene bloccata quando il blocco generatore è attivo.

Regolatore primario/Pompa di sistema

Regolazione miscelata

Boost valvola miscelatrice

Per una corretta regolazione della miscelazione, il valore effettivo della temperatura di mandata deve essere superiore al setpoint richiesto per la temperatura di mandata del miscelatore. Sulla base dell'incremento impostato e del setpoint effettivo della temperatura di mandata, il regolatore stabilisce il setpoint della caldaia.

Tipo attuatore

Questa impostazione modifica il comportamento della regolazione in funzione dell'attuatore utilizzato.

2 punti

Il regolatore comanda l'attuatore con una sola uscita relè. In presenza di un segnale all'uscita, la valvola comandata si apre. In assenza di segnale, la valvola si chiude autonomamente (chiusura termica o meccanica).

Se la temperatura di mandata è inferiore al setpoint per oltre la metà del differenziale di commutazione, il relè miscelatore APERTO si attiva e rimane inserito finché le temperatura di mandata non supera il setpoint di un valore pari alla metà del differenziale di commutazione.

3 punti

Il regolatore comanda l'attuatore con due uscite relè. Per l'apertura e la chiusura della valvola comandata vengono utilizzate uscite separate. Se non è attivo alcun relè, l'attuatore rimane fermo.

Riga Descrizione Imp. di fabbrica
2130 Boost valvola miscelatrice		Vedi caldaia manuale
2132 Tipo attuatore2 punti3 punti
2133 Differenz. commut. 2 pos.
2134 Tempo di corsa attuatore contr.prim.
2135 Xp Valv. Mix contr.prim.
2136 Tn Valv. Mix contr.prim.

Il comando avviene con un regolatore PID; Xp e Tn sono parametrizzabili. Anche il tempo di corsa dell'attuatore è regolabile. La zona neutra del regolatore è ±1 K. Per sistemi complessi e di difficile regolazione i parametri possono essere adattati.

Differenz. commut. 2 pos.

Per l'attuatore a 2 posizioni occorre eventualmente adattare il differenziale di commutazione 2 punti. Ciò non è necessario in caso di attuatori a 3 punti.

Tempo di corsa attuatore contr.prim.

Regolazione del tempo di corsa massimo del motore miscelatore.

Xp Valv. Mix contr.prim.

Attraverso la banda proporzionale si adatta il comportamento dell'attuatore miscelatore al comportamento dell'impianto (tratto regolato). Xp determina il comportamento proporzionale del regolatore.

Tn Valv. Mix contr.prim.

Attraverso il tempo integrale si adatta il comportamento dell'attuatore miscelatore al comportamento dell'impianto (tratto regolato). Tn determina il comportamento integrale del regolatore.

Contr.prim./Pompa sist.

Se nell'impianto è presente un accumulatore tampone, con questo parametro si deve specificare se il regolatore primario e la pompa di sistema sono disposti idraulicamente prima o dopo l'accumulatore tampone.

Riga Descrizione Imp. di fabbrica
2150 Contr.prim./Pompa sist.Prima del bollitoreDopo il buffer		Vedi caldaia manuale

Menu: Caldaia

Setpoint caldaia

Il setpoint regolato della temperatura caldaia può essere limitato con un setpoint minimo e un setpoint massimo. Questa limitazione equivale a una funzione di protezione della caldaia. A seconda del modo operativo, in regime normale la temperatura minima della caldaia è il valore limite inferiore per il setpoint regolato della caldaia. In regime normale, la temperatura massima della caldaia è il valore limite superiore per il setpoint regolato della caldaia e il setpoint per la sonda termica elettronica (TR).

Riga Descrizione Imp. di fabbrica
2210	Setpoint min	Vedi caldaia manuale
2212	Setpoint max
2214	Setpoint controllo manuale

Setpoint controllo manuale

Setpoint della temperatura caldaia regolato quando il funzionamento manuale è attivo.

Regolazione PID

Banda-P Xp

Banda proporzionale Xp definisce il guadagno del regolatore. Un valore Xp basso comporta un azionamento superiore del ventilatore del bruciatore a parità di differenza di regolazione T = (T_nom. - T_eff.) .

Tempo integr Tn

Il tempo integrale Tn determina la velocità di reazione del regolatore nell'applicare le differenze di regolazione residue. Un tempo integrale Tn più breve comporta una regolazione più rapida.

Riga Descrizione Imp. di fabbrica
2233	Banda-P Xp CR	Vedi caldaia manuale
2234	Tempo integr Tn CR
2235	Tempo deriv Tv CR
2236	Banda-P Xp ACS
2237	Tempo integr Tn ACS
2238	Tempo deriv Tv ACS

Tempo deriv Tv

Il tempo derivativo Tv determina la durata di una modifica spontanea della differenza di regolazione. Un tempo breve ha un influsso di breve durata sulla grandezza regolata.

Regolazione caldaia/bruciatore

Tempo min funzion bruc.

Tempo programmabile dopo l'inserimento del bruciatore in cui la differenza di spegnimento è aumentata del 50%. Questa opzione è utilizzabile soltanto quando non sono parametrizzate differenze di commutazione dinamiche.

Tempo min spegnim bruc.

Intervallo impostato durante il quale si impedisce la riaccensione del bruciatore dopo il suo spegnimento. Il funzionamento intermittente dell'apparecchio è più frequente con intervalli brevi, meno frequento con intervallo lunghi.

Quando viene superata la differenza di commutazione del tempo di spegnimento bruciatore, il tempo minimo di spegnimento viene interrotto.

Riga Descrizione Imp. di fabbrica
2241 Tempo min funzion bruc.	Vedi caldaia manuale
2243 Tempo min spegnim bruc.
2245 SD tempo spegnim.bruc.

Menu: Caldaia

Protezione antisurriscaldamento

Temporizzazione pompa

Funzionamento differito della pompa dopo regime riscaldamento e richieste esterne.

Temporizz pompa dopo ACS

Funzionamento differito della pompa dopo regime ACS.

Riga Descrizione Imp. di fabbrica
2250 Temporizzaz pompa	Vedi caldaia manuale
2253 Temporizz pompa dopo ACS

Setpoint ritorno minimo

L'impostazione di fabbrica non deve essere modificata.

Riga Descrizione Imp. di fabbrica
2270 Setpoint ritorno minimo	Vedi caldaia manuale

Pompa caldaia

Il parametro definisce se il blocco generatore deve avere effetto anche sulla pompa caldaia.

Off

La pompa caldaia viene bloccata quando il blocco generatore è attivo.

On

La pompa caldaia non viene bloccata quando il blocco generatore è attivo.

Impatto blocco generatore

Il parametro definisce se il blocco generatore deve avere effetto soltanto sulle richieste di calore o anche sulle richieste ACS.

Solo modo riscald

Vengono bloccate soltanto le richieste di calore. Le richieste ACS vengono ancora considerate.

Riga Descrizione Imp. di fabbrica
2301 Boiler pump on heat gen lockOffOn		Vedi caldaia manuale
2305 Impatto blocco generatoreSolo modo riscaldRegime riscald e ACS

Regime riscald e ACS

Vengono bloccate sia le richieste di calore, sia le richieste ACS.

Menu: Caldaia

Monitoraggio incrementi

Max temp differenziale

Questa funzione monitorizza la regolazione della velocità della pompa caldaia.

Se l'incremento attuale raggiunge il valore parametrizzato, la velocità della pompa caldaia non viene ulteriormente ridotta. Se l'incremento richiesto viene superato, la velocità viene aumentata. La funzione può essere disattivata impostando "-- -".

Riga Descrizione Imp. di fabbrica
2316 Max temp differenziale	Vedi caldaia manuale
2317 Temp diff nominale

Temp diff nominale

In combinazione con una pompa circuito riscaldamento a regime variabile, in caldaia viene mantenuto un incremento differenziale nominale finché la pompa CR non viene portata alla velocità massima consentita.

Comando velocità

Modulazione pompa caldaia

Per la pompa caldaia a regime variabile sono disponibili diverse funzioni.

Nessuno

La funzione è disattivata.

Richiesta

Non utilizzare questa funzione.

Setpoint caldaia

Non utilizzare questa funzione.

Temp diff nominale

L'unità di gestione accumulatori (Boiler Management Unit) continua a regolare la potenza della caldaia in base al setpoint caldaia. La regolazione del regime imposta la velocità della pompa caldaia in modo da mantenere la differenza parametrizzata tra ritorno e mandata caldaia. Se la differenza effettiva è maggiore a quella nominale, la velocità della pompa viene aumentata, altrimenti viene ridotta. La velocità della pompa è limitata dai parametri "velocità pompa min" e "velocità pompa max".

Potenza bruciatore

Questa funzione può essere utilizzata sia per impianti a caldaia singola, sia per caldaie in cascata con o senza separatore idraulico. Se il bruciatore ha un funzionamento a bassa potenza, anche la pompa caldaia deve avere un regime ridotto. In caso di elevata potenza della caldaia, la pompa deve girare ad alta velocità.

Riga Descrizione Imp. di fabbrica
2320 Modulazione pompa caldaiaNessunoRichiestaSetpoint caldaiaTemp diff nominalePotenza bruciatore	Vedi caldaia manuale
2321 Velocità partenza pompa caldaia
2322 Velocità pompa min caldaia
2323 Velocità pompa max caldaia
2324 Velocità Xp caldaia
2325 Velocità Tn caldaia
2326 Velocità Tv caldaia
2329 Riduz setpoint pompa
2330 Output nominale
2331 Output stadio base
2334 Output a veloc pompa min
2335 Output a veloc pompa max

La velocità della pompa è calcolata in base all'attuale potenza della caldaia. Fino a una determinata potenza della caldaia (parametro 2234) la pompa viene regolata alla velocità minima. A partire da una determinata potenza della caldaia (parametro 2235) la pompa viene regolata alla velocità massima. Tra la potenza minima e massima l'incremento della velocità della pompa è costante.

Velocità partenza pompa caldaia

In caso di richiesta di calore, la pompa si inserisce alla velocità di partenza parametrizzata. Dopo il consenso di modulazione, la pompa è gestita secondo la funzione impostata.

Velocità pompa min caldaia

Velocità minima della pompa caldaia.

Velocità pompa max caldaia

Velocità massima della pompa caldaia.

Velocità Xp caldaia

Velocità Tn caldaia

Velocità Tv caldaia

Regolazioni PID per l'impostazione del setpoint caldaia (riga 2320).

Riduz setpoint pompa

Impostazione della riduzione di setpoint per la regolazione della velocità della pompa caldaia. La riduzione del setpoint ha effetto soltanto con impostato il setpoint caldaia (riga 2320).

Output nominale

Output stadio base

Queste impostazioni sono utilizzate per l'inserimento in cascata di caldaie di diversa potenza.

Output a velocità pompa min

Output a velocità pompa max

Se alla riga 2320 è selezionata l'opzione "Potenza bruciatore", la pompa caldaia funziona a velocità minima fino alla potenza bruciatore impostata alla riga 2334 e a velocità massima a partire dalla potenza bruciatore impostata alla riga 2335. Se la potenza del bruciatore è compresa tra questi due valori, la velocità della pompa caldaia è calcolata per conversione lineare.

Ventilatore

Velocità max ventil.riscaldam.

Limitazione della velocità massima in regime riscaldamento.

Limitazione della velocità massima in regime a piano carico.

Fan speed DHW max

Limitazione della velocità massima in regime ACS. Per la velocità massima, impostare "---".

Questa funzione serve a disinserire la tensione di alimentazione del ventilatore. L'alimentazione del ventilatore viene abilitata non appena il comando PWM del ventilatore è attivo o in caso di richiesta ACS. Lo spegnimento è differito rispetto al disinserimento del comando PWM o al cessare della richiesta ACS. La durata del funzionamento differito può essere impostata con il parametro 2446. Durante una richiesta ACS l'alimentazione di tensione per il ventilatore è mantenuta anche quando il comando PWM non è attivo.

Off

La funzione è disattivata.

On

La funzione è attivata.

Riga	Descrizione Imp. di fabbrica
2441	Velocità max ventil.riscaldam.	Vedi caldaia manuale
2442	Fan speed full charging max
2444	Fan speed DHW max
2445	Fan shutdown heating modeOffOn
2446	Spegnimento tempor.ventilat
2450	Contr. ritardoOffSolo modo riscaldSolo modo ACSRegime riscald e ACS
2452	Contr. ritardo velocità
2453	Contr. ritardo durata
2470	Ritard.rich.calore funz.spec

Spegnimento tempor.ventilat

Impostazione della durata del funzionamento differito del ventilatore.

Contr. ritardo

Impostazione dei modi operativi ai quali applicare la funzione.

Contr. ritardo velocità

Velocità mantenuta per la durata del ritardo di regolazione.

Contr. ritardo durata

Durata del ritardo di regolazione. L'intervallo inizia non appena viene riconosciuta una fiamma dopo l'accensione.

Menu: Caldaia

Deaerazione

La funzione consente di eliminare eventuali bolle di aria presenti nei circuiti riscaldamento e ACS tramite il disaeratore automatico installato nella caldaia. A tale scopo, le pompe vengono inserite e disinserite secondo una precisa sequenza. La funzione di deaerazione comprende fino a 4 fasi. Le fasi si distinguono in deaerazione circuiti riscaldamento, deaerazione circuiti ACS, comando pulsato delle pompe e comando statico delle pompe. Quando le fasi preselezionate si sono concluse, la funzione deaerazione termina automaticamente.

Quando la funzione viene avviata, il controllo fiamma va in standby (il bruciatore è disinserito per tutta la durata della funzione deaerazione).

Procedura auto deaerazione

La deaerazione si svolge automaticamente.

Off

La funzione è disattivata.

On

La funzione è attivata.

Riga Descrizione Imp. di fabbrica

2630 Procedura auto deaerazione Off On

2655 ON tempo di deaerazione

2656 OFF tempo di deaerazione

2657 Numero di ripetizioni

2662 Tempo spillatura CR

2663 Tempo spillatura ACS

ON tempo di deaerazione

Tempo di inserimento delle pompe caldaia/CR durante la fase 2 e 4 della funzione deaerazione.

OFF tempo di deaerazione

Tempo di disinserimento delle pompe caldaia/CR durante la fase 2 e 4 della funzione deaerazione.

Numero di ripetizioni

Numero di ripetizioni dei cicli di commutazione delle pompe durante la fase 2 e 4 della funzione deaerazione.

Tempo spillatura CR

Durata della deaerazione con comando continuo delle pompe caldaia/CR durante la fase 1 della funzione deaerazione.

Tempo spillatura ACS

Durata della deaerazione con comando continuo della pompa caldaia/ACS durante la fase 3 della funzione deaerazione.

Vedi caldaia manuale

Menu: Cascata

In generale

La funzione e il menu cascata sono attivi soltanto quando è impostato l'indirizzo apparecchio LPB 1 (riga 6600) e sul bus LPB si trova un altro regolatore LMS.

Sequenza generatori

Tenendo conto della banda di output predefinita, i generatori vengono inseriti e disinseriti in funzione della sequenza impostata. Per disattivare l'effetto della banda di output, i valori limite devono essere impostati su 0% e 100% e la sequenza generatori su "Late on, late off".

Late on, early off

Le caldaie aggiuntive vengono inserite il più tardi possibile (output banda max) e disinserite il più presto possibile (output banda max). Ciò significa che ci sono meno caldaie possibili inserite e i tempi di ciclo delle caldaie aggiuntive sono brevi.

Riga Descrizione Imp. di fabbrica
3510 Sequenza generatoriLate on, early offLate on, late offEarly on, late off		Vedi caldaia manuale
3511 Output banda min
3512 Output banda max

Late on, late off

Le caldaie aggiuntive vengono inserite il più tardi possibile (output banda max) e disinserite il più tardi possibile (output banda min). Ciò significa che le caldaie sono sottoposte a meno procedure di accensione e spegnimento possibili.

Early on, late off

Le caldaie aggiuntive vengono inserite il più presto possibile (output banda min) e disinserite il più tardi possibile (output banda min). Ciò significa che ci sono più caldaie possibili inserite e i tempi di ciclo delle caldaie aggiuntive sono lunghi.

Se con i generatori momentaneamente in funzione il fabbisogno di energia richiesto non viene raggiunto nella misura del valore impostato, si inserisce un'altra caldaia.

Aumentare il valore: i generatori aggiuntivi vengono inseriti meno rapidamente.

Ridurre il valore: i generatori aggiunti-

vi vengono inseriti più rapidamente.

Reset integr. seq. sorg.

Se con i generatori momentaneamente in funzione il fabbisogno di energia richiesto viene superato nella misura del valore impostato, si disinserisce il generatore con la priorità più alta.

Riga Descrizione Imp. di fabbrica
3530 Rilascio integr. Seq. Sorg.	Vedi caldaia manuale
3531 Reset integral seq sorg
3532 Blocco accensione
3533 Ritardo accensione
3534 Tempo forzato stadio 1

Aumentare il valore:

i generatori rimangono inseriti più a lungo (in caso di eccesso di calore).

Ridurre il valore:

i generatori vengono disinseriti più rapidamente.

Blocco accensione

Il blocco accensione impedisce che un generatore disinserito si inserisca nuovamente. Il generatore viene abilitato soltanto al termine dell'intervallo di blocco impostato.

Ritardo accensione

Se correttamente impostato, il ritardo di accensione garantisce uno stato operativo più stabile dell'impianto. Evita che le caldaie inserite e disinserite con eccessiva frequenza (funzionamento intermittente).

In caso di richiesta ACS il ritardo è fisso (1 minuto).

Tempo forzato stadio 1

All'inserimento, ogni caldaia mantiene lo stadio 1 per l'intervallo impostato. Lo stadio successivo viene abilitato soltanto allo scadere dell'intervallo impostato.

Menu: Cascata

Sequenza caldaie

Commutazione automatica sequenza La commutazione permette di influenzare il carico delle caldaie in una cascata attraverso la definizione della sequenza di caldaie leader e caldaie subordinate.

Sequenza fissa

Con l'impostazione "-- -" si ottiene una sequenza fissa. La caldaia leader può in questo caso essere selezionata alla riga 3544, mentre le altre caldaie vengono inserite e disinserite secondo la sequenza degli indirizzi LPB.

Sequenza secondo le ore di esercizio

Allo scadere delle ore impostate viene commutata la sequenza dei generatori in cascata. La caldaia con l'indirizzo successivo più alto riprende la funzione di generatore leader.

Esclusione automatica sequenza

Con questa funzione è possibile escludere la prima e/o l'ultima caldaia dalla commutazione automatica.

Nessuno

Nessuna esclusione.

Primo

La caldaia con il primo indirizzo rimane sempre generatore leader. Per le rimanenti caldaie, la commutazione della sequenza di inserimento avviene allo scadere delle ore impostate (riga 3540).

Ultimo

La caldaia con l'ultimo indirizzo rimane sempre l'ultimo generatore. Le rimanenti caldaie vengono commutate allo scadere delle ore impostate (riga 3540).

Primo e ultimo

La caldaia con il primo indirizzo rimane sempre generatore leader. La caldaia con l'ultimo indirizzo rimane sempre l'ultimo generatore. Le caldaie intermedie vengono commutate allo scadere delle ore impostate (riga 3540).

Riga Descrizione Imp. di fabbrica
3540	Commutaz autom seq.za	Vedi caldaia manuale
3541	Esclus. autom seq.zaNessunoPrimoUltimoPrimo e ultimo
3544	Generatore leaderSorgente 1...Sorgente 16
3560	Setpoint ritorno minimo

Generatore leader

L'impostazione del generatore leader viene utilizzata soltanto in combinazione con la sequenza fissa (riga 3540).

La caldaia definita come generatore leader viene sempre inserita per prima e disinserita per ultima. L'inserimento/disinserimento delle rimanenti caldaie avviene in base alla sequenza degli indirizzi.

Setpoint ritorno minimo

Se la temperatura di ritorno è inferiore al setpoint ritorno impostato viene attivato il mantenimento in temperatura del ritorno.

Menu: Solare

In generale

La funzione solare e il relativo menu sono disponibili soltanto se nel menu Configurazione la funzione è stata assegnata a un'uscita multifunzione 5891, 6030-6038 e le corrispondenti sonde multifunzione 5930, 5931, 6040-6045 sono state attivate.

Solare

Regolatore di carico (ΔT)

Per il carico dell'accumulatore ACS, dell'accumulatore tampone e della piscina tramite lo scambiatore di calore occorre una differenza di temperatura sufficientemente grande tra il collettore e l'accumulatore. Inoltre, la temperatura minima di carico deve essere raggiunta.

Riga Descrizione Imp. di fabbrica
3810 Diff. temp. On scambiatore 1	Vedi caldaia manuale
3811 Diff. temp. Off scambiatore 1
3812 T. carico min. ACS
3813 Temp diff On bollitore
3814 Temp diff Off bollitore
3815 T. carico min. bollitore
3816 Diff on temp piscina
3817 Diff off temp piscina
3818 Temp.carico mn piscina

Priorità di inserimento

Se la priorità di inserimento è attivata (riga 2065), la piscina viene riscaldata prima degli accumulatori.

Prior.carico bollit.a stratif.

In un impianto con più scambiatori è possibile impostare una priorità che definisce la sequenza di carico per gli accumulatori integrati.

- Nessuna

Ogni accumulatore è caricato in alternanza per un aumento di temperatura di 5 °C fino al raggiungimento del setpoint del livello A, B o C. Si passa al livello successivo soltanto quando sono stati raggiunti tutti i setpoint.

- Serbatoio ACS

Durante il carico solare è data la preferenza all'accumulatore ACS. Esso verrà caricato con priorità a ciascun livello A, B o C. Solo in seguito verranno caricate le altre utenze allo stesso livello.

Riga Descrizione Imp. di fabbrica
3822 Prior.carico bollit.a stratif.NessunaSerbatolo ACSBuffer stratificazione		Vedi caldaia manuale

Setpoint degli accumulatori

Livello	Accumulatore ACS	Accumulatore tampone
A 1610	Setpoint nominale	Setpoint buffer (indice trainato)
B 5050	Temperatura max di carico	4750 Temperatura max di carico
C 80°C	90°C

• Buffer stratificazione

Durante il carico solare è data la preferenza all'accumulatore tampone. Esso verrà caricato con priorità a ciascun livello A, B o C. Solo in seguito verranno caricate le altre utenze allo stesso livello.

(1) Con il regolatore piscina inserito, il riscaldamento della piscina è prioritario rispetto al carico degli accumulatori.

Se l'accumulatore preferenziale non può essere caricato in base alle impostazioni, la priorità viene trasferita all'accumulatore successivo o alla piscina per l'intervallo impostato. Non appena l'accumulatore preferenziale è nuovamente pronto per la ricarica, la priorità relativa viene interrotta immediatamente. Se il parametro è disabilitato (-- -) il carico avviene in base alle impostazioni della "Prior.carico bollit.a stratif".

Durante l'intervallo impostato, il trasferimento della priorità viene ritardato. In questo modo si evita un intervento troppo frequente della priorità relativa.

Riga Descrizione Imp. di fabbrica
3825	Charging time relative prio	Vedi caldaia manuale
3826	Waiting time relative prio
3827	Tempo di attesa funz. parallelo
3828	Ritardo pompa second

Tempo di attesa funz. parallelo

In caso di sufficiente produzione solare e utilizzo di pompe di carico solari è possibile un funzionamento parallelo. Oltre all'attuale accumulatore da caricare è possibile caricare in parallelo l'accumulatore successivo in base al modello di priorità. Il funzionamento parallelo può essere abbinato a un tempo di attesa. In tal modo si scagliona l'inserimento degli accumulatori nel funzionamento parallelo. L'impostazione (- - -) disabilita il funzionamento parallelo.

Ritardo pompa second

Nei sistemi solari con uno scambiatore di calore e accumulatori è possibile ritardare l'inserimento della pompa secondaria dello scambiatore di calore esterno.

Funzione avvio

Funzione avvio collettore

Se la temperatura del collettore (soprattutto con tubi sottovuoto) con la pompa disinserita non può essere misurata correttamente, è possibile inserire periodicamente la pompa.

Tempo minimo pompa collettore

La funzione inserisce periodicamente la pompa del collettore per il tempo minimo impostato.

Riga Descrizione Imp. di fabbrica
3830 Funzione avvio collettore		Vedi caldaia manuale
3831 Tempo min.funz.pompa collett.
3834 Collector start funct grad

Collector start funct grad

La pompa collettore viene inserita non appena l'aumento di temperatura al minuto rilevato dalla sonda collettore supera il valore impostato.

Protez. antigelo collettore

In caso di pericolo di gelo, viene inserita la pompa del collettore per prevenire il congelamento del liquido termovettore.

- Quando la temperatura del collettore scende al di sotto della temperatura antigelo, la pompa si inserisce: TKol < TKolFrost.

Riga Descrizione Imp. di fabbrica
3840 Protez. antigelo collettore	Vedi caldaia manuale

- Quando la temperatura del collettore sale di 1 K sopra la temperatura antigelo, la pompa viene disinserita: TKol > TKolFrost + 1.

Protezione antisurriscaldamento collettore

Se sussiste il pericolo di surriscaldamento del collettore, il carico degli accumulatori rimane attivo per smaltire il calore in eccesso. Il carico viene interrotto al raggiungimento delle rispettive temperature di sicurezza degli accumulatori.

Riga Descrizione Imp. di fabbrica
3850 Protez. antisurr. collettore	Vedi caldaia manuale

Menu: Solare

Temperatura di evaporazione termovettore

Se sussiste il pericolo di evaporazione del fluido termovettore in seguito a un'elevata temperatura del collettore, la pompa del collettore viene disinserita per evitarne il surriscaldamento. Si tratta di una funzione di protezione della pompa.

Riga Descrizione Imp. di fabbrica
3860 Evaporazione termovettore	Vedi caldaia manuale

Pompa a regime variabile

Se la pompa collettore è collegata all'uscita multifunzionale QX3 è possibile limitare la fascia di velocità ammissibile.

Riga Descrizione Imp. di fabbrica
3870 Velocità pompa min	Vedi caldaia manuale
3871 Velocità pompa max

Velocità pompa min

Limitazione del regime minimo della pompa.

Velocità pompa max

Limitazione del regime massimo della pompa.

Misurazione produzione

La resa solare giornaliera e totale (righe 8526, 8527) viene calcolata in base ai seguenti parametri.

Antigelo

Dato che il rapporto di miscelazione del fluido termovettore determina la trasmissione del calore, per misurare la produzione è necessario specificare l'antigelo utilizzato e la rispettiva concentrazione.

Riga Descrizione Imp. di fabbrica
3880	AntigeloNessunoGlicole etilenicoGlicole propilenicoGlicole etilene e propilene	Vedi caldaia manuale
3881	Concentrazione antigelo
3884	Pump capacity
3887	Pulse unit yield

Pump capacity

La portata della pompa serve a calcolare il volume fornito e va determinata in base alla pompa installata.

Pulse unit yield

Definisce la portata di ogni impulso per l'ingresso Hx selezionato. A tale scopo, l'ingresso Hx desiderato deve essere configurato per il conteggio di impulsi.

In generale

La funzione caldaia a legna e il relativo menu sono disponibili soltanto se nel menu Configurazione la funzione è stata assegnata a un'uscita multifunzione 5891, 6030-6038 e la corrispondente sonda multifunzione 5930, 5931, 6040-6045 è stata attivata.

Blocca altre fonti di calore

Quando la caldaia a combustibile solido è inserita, gli altri generatori di calore (p.e. caldaia a gasolio /gas) vengono bloccati.

Il blocco si attiva quando viene rilevato un aumento della temperatura della caldaia che lascia presumere il superamento della temperatura comparativa (riga 4133).

Riga Descrizione Imp. di fabbrica
4102 Blocca altre fonti di calore	Vedi caldaia manuale

Questa funzione previdente consente ai generatori che vengono bloccati di terminare la procedura di arresto prima dell'inserimento della pompa caldaia a legna.

In caso di condotta dei fumi comune, la funzione consente di accertarsi di mettere in funzione una sola caldaia alla volta.

Setpoint, differenziale di temperatura

La pompa caldaia si inserisce soltanto quando la temperatura della caldaia ha raggiunto un valore minimo di temperatura, oltre al differenziale di temperatura richiesto rispetto alla temperatura comparativa.

Al di sopra di questa temperatura minima la caldaia non deve più condensare.

Temperatura comparativa

A seconda dell'integrazione idraulica, la temperatura della caldaia a combustibile solido viene comparata p.e. con il valore rilevato dalla sonda accumulatore tampone B4.

Regolatore ΔT

Per l'inserimento della pompa caldaia è necessaria una differenza di temperatura sufficientemente grande tra temperatura caldaia e temperatura comparativa.

Riga Descrizione Imp. di fabbrica
4110 Setpoint min		Vedi caldaia manuale
4130 Diff. temp. ON
4131 Diff. temp. OFF
4133 Temperatura comparativa
	Sensore ACS B3
	Sensore ACS B31
	Sensore buffer B4
	Sensore buffer B41
	Setpoint mandata
	Setpoint min

TKx Temperatura caldaia Bx Temperatura effettiva comparativa On/Off Pompa caldaia

SDon Diff. temperatura On SDoff Diff. temperatura Off

Smaltim. calore in eccesso

Quando la temperatura della caldaia a combustibile solido raggiunge il valore massimo impostato, la pompa viene inserita finché la temperatura è nuovamente scesa di 5K al di sotto del valore impostato. Il calore eccedente è convogliato nell'accumulatore tampone o nei circuiti riscaldamento per i quali è stato attivato lo smaltimento eccesso calore (riga 881, 1161, 5085).

Riga Descrizione Imp. di fabbrica
4141 Smaltim. calore in eccesso	Vedi caldaia manuale
4170 Prot.antig.imp. pompa caldaia

Prot.antig.imp. pompa caldaia

A seconda della momentanea temperatura esterna, la pompa caldaia si inserisce nonostante non ci sia una richiesta di calore. La protezione antigelo funziona soltanto se alla riga 6120 è stata impostata la protezione antigelo impianto.

In generale

La funzione accumulatore tampone (buffer) e il relativo menu sono disponibili soltanto se nel menu Configurazione gli ingressi multifunzione per sonde 5930, 5931, 6040-6045 sono stati attivati con B4 e B41. Inoltre, nel menu LPB l'indirizzo dell'apparecchio deve essere impostato su 1.

Blocco automatico generatore

Con il blocco automatico dei generatori si ottiene una separazione idraulica temporanea tra generatore di calore e accumulatore tampone. Il generatore di calore viene inserito soltanto se l'accumulatore tampone non è in grado di coprire l'attuale fabbisogno di calore. Si possono impostare il differenziale di commutazione tra generatore di calore e accumulatore tampone e la differenza minima di temperatura tra accumulatore di calore e circuito riscaldamento.

Riga Descrizione Imp. di fabbrica
4720 Blocco autom. generatoreNessunocon B4	Vedi caldaia manuale
4721 SD blocco autom. generat.
4722 Diff. temp. buffer/CR

Temperatura minima buffer

Quando la temperatura B4 dell'accumulatore scende al di sotto della temperatura minima impostata, i circuiti riscaldamento vengono disinseriti.

Riga Descrizione Imp. di fabbrica
4724 Temp.min buffer in modo risc		Vedi caldaia manuale

Protezione antisurriscaldamento

L'accumulatore tampone viene caricato tramite l'energia solare fino alla temperatura di carico massima impostata. La funzione di protezione antisurriscaldamento del collettore può mettere di nuovo in funzione la pompa fino al raggiungimento della temperatura massima dell'accumulatore (valore fisso 90 °C).

Riga Descrizione Imp. di fabbrica
4750 Temperatura max di carico	Vedi caldaia manuale

Recooling ACS/CR

Per il raffreddamento dell'accumulatore tampone sono disponibili due funzioni.

- La fascia di raffreddamento va dalla temperatura massima dell'accumulatore alla temperatura di ritorno.

Riga Descrizione Imp. di fabbrica
4755 Temp. di recooling		Vedi caldaia manuale
4756 Recooling ACS/CR
4757 Raffreddamento collettoreOffEstateSempre

- L'energia eccedente nell'accumulatore tampone può essere smaltita mediante un prelievo di calore da parte del riscaldamento ambiente o dell'accumulatore ACS. La funzione può essere impostata separatamente per ogni circuito (righe 861, 1161, 5085).

- Raffreddamento collettore. A collettore freddo, l'energia eccedente può essere dissipata nell'ambiente tramite la superficie del collettore.

Idraulica dell'impianto

Il parametro definisce se l'accumulatore tampone deve essere alimentato con energia solare. Possono essere alimentati con energia solare soltanto l'accumulatore ACS o l'accumulatore tampone.

Riga Descrizione Imp. di fabbrica
4783 Con solare	Vedi caldaia manuale

Menu: Accumulatore tampone

In presenza di un certo differenziale termico tra la sonda ritorno comune (B73) e la temperatura comparativa impostabile, il ritorno viene deviato attraverso la sezione inferiore del buffer. La funzione può essere utilizzata per un aumento della temperatura di ritorno o una diminuzione della temperatura di ritorno, da definire alla riga 4706.

Inoltre, l'impostazione della rispettiva uscita relè deve essere effettuata come valvola ritorno buffer Y15 nel menu Configurazione (righe 5891, 6030.6038) e della sonda ritorno comune B73 a BX (righe 5930, 5931, 6040-6045).

Temp diff On/Off su deviazione ritorno

Il differenziale di temperatura impostato definisce il punto di inserimento/disinserimento della deviazione sul ritorno.

Riga Descrizione Imp. di fabbrica
4790 Temp diff On valvola dev.	Vedi caldaia manuale
4791 Temp diff Off valvola dev.

Temperatura comparativa su deviazione ritorno

Scelta della sonda di temperatura del buffer con la quale confrontare la temperatura del ritorno per commutare la deviazione del ritorno in funzione dei differenziali di temperatura impostati.

Riga Descrizione Imp. di fabbrica
4795 Sonda per comp. temp rit.con B4con B41con B42		Vedi caldaia manuale

Optg action return diversion

La funzione può essere utilizzata per un aumento della temperatura di ritorno o una diminuzione della temperatura di ritorno.

Riga Descrizione Imp. di fabbrica
4796 Optg action return diversionDiminuzione tempAumento temp		Vedi caldaia manuale

Aumento temp

Se la temperatura di ritorno delle utenze è inferiore alla temperatura misurata alla sonda selezionata (riga 4795), la temperatura di ritorno può essere aumentata deviando il ritorno attraverso la parte inferiore dell'accumulatore. Come risultato si ottiene un preriscaldamento del ritorno.

Setpoint carico parziale

Separando idraulicamente la parte inferiore del buffer si riduce il volume ricaricabile. La parte superiore dell'accumulatore viene così ricaricata più in fretta. La parte inferiore viene ricaricata soltanto una volta completata la ricarica della parte superiore.

Diminuzione temp

Se la temperatura di ritorno delle utenze è maggiore della temperatura misurata alla sonda selezionata (riga 4795), il ritorno può essere utilizzato per preriscaldare la sezione inferiore dell'accumulatore. Come risultato, la temperatura di ritorno scende ulteriormente, il che, nel caso di una caldaia a condensazione, determina un maggiore rendimento.

Riga Descrizione Imp. di fabbrica
4800 Setpoint carico parziale	Vedi caldaia manuale

Menu: Accumulatore tampone

Pieno carico

La funzione pieno carico buffer fa in modo che i generatori abilitati, nonostante il blocco automatico, si disinseriscano soltanto quando l'accumulatore tampone è ricaricato completamente.

Riga Descrizione Imp. di fabbrica
4810 Pieno caricoOffRegime riscaldamentoSempre		Vedi caldaia manuale

Off

La funzione pieno carico è disattivata.

Regime riscaldamento

Il pieno carico si attiva quando il blocco automatico dei generatori blocca i generatori in presenza di una richiesta di calore valida sulla base della temperatura del tampone. La funzione termina quando la sonda definita per la funzione pieno carico rileva la temperatura richiesta per l'accumulatore tampone.

Sempre

Il pieno carico si attiva quando il blocco automatico dei generatori blocca i generatori in presenza di una richiesta di calore valida sulla base della temperatura del tampone o se la richiesta di calore non è valida. La funzione termina quando la sonda definita per la funzione pieno carico rileva la temperatura richiesta per l'accumulatore tampone.

Temp. min pieno carico

L'accumulatore tampone viene caricato almeno al valore impostato.

Riga Descrizione Imp. di fabbrica
4811 Temp. min pieno carico	Vedi caldaia manuale

Sensore pieno carico

Riga Descrizione Imp. di fabbrica
4813 Se	nsore pieno caricocon B4con B42/B41	Vedi caldaia manuale

con B4

Il sensore buffer B4 è considerato per la funzione pieno carico.

con B42/B41

Il sensore buffer B42 è considerato per la funzione pieno carico; se non disponibile è considerato il sensore B41.

Menu: Accumulatore ACS

Carico

L'impostazione di carico una volta al giorno o più volte al giorno ha effetto soltanto se il consenso ACS è impostato secondo i programmi orari dei circuiti riscaldamento.

Incremento setpoint mandata

La richiesta ACS alla caldaia si compone dell'attuale setpoint ACS più l'incremento di carico regolabile (boost).

Boost trasferimento

Il trasferimento consente di convogliare energia dall'accumulatore tampone all'accumulatore ACS. A tale scopo, l'attuale temperatura dell'accumulatore tampone deve essere superiore all'attuale temperatura dell'accumulatore ACS. Il parametro consente di impostare la differenza di temperatura.

Differenziale di commutaz.

La ricarica ACS viene avviata quando la temperatura ACS è inferiore all'attuale setpoint dedotto il differenziale impostato. La ricarica ACS termina quando la temperatura raggiunge l'attuale setpoint.

Limitazione tempo di carico

Durante la ricarica ACS, il riscaldamento ambiente non riceve abbastanza energia o non ne riceve del tutto, indipendentemente dal tipo di caricamento scelto (riga 1630) e dal circuito idraulico. Spesso è dunque sensato limitare il tempo di ricarica ACS.

Protezione scarico

La pompa ACS (Q3) si inserisce soltanto quando la temperatura nel generatore di calore è abbastanza alta.

Temperatura max di carico

L'accumulatore ACS viene caricato tramite l'energia solare fino alla temperatura di carico massima impostata (riga 5050). La funzione di protezione antisurri-scaldamento del collettore può mettere di nuovo in funzione la pompa fino al raggiungimento della temperatura di sicurezza dell'accumulatore (80 °C).

Temp. di recooling

Durante il raffreddamento, la temperatura dell'accumulatore viene ridotta fino alla temperatura di recooling.

Riga Descrizione Imp. di fabbrica
5010 CaricoUna volta al giornoPiù volte al giorno		Vedi caldaia manuale
5020 Incremento setpoint mandata
5021 Boost trasferimento
5022 Tipo di caricamentoRicaricarePieno caricoCaricamento legionellaCaricamento 1 volta al giornoCaricamento 1 volta legionella

Tipo di caricamento

Il carico dell'accumulatore può essere eseguito con un massimo di 2 sonde. È possibile anche combinare un carico parziale con una sonda e una funzione antilegionella con 2 sonde (impostazione 3).

Riga Descrizione Imp. di fabbrica
5024	Differenziale di commutaz.	Vedi caldaia manuale
5030	Limitazione tempo di carico
5040	Protezione scaricoOffSempreAutomatico

Controllo con sonda

La pompa di carico viene inserita soltanto quando la temperatura del generatore supera la temperatura ACS della metà dell'incremento di carico. Se durante la ricarica la temperatura della caldaia scende al di sotto della temperatura ACS più 1/8 dell'incremento di carico, la pompa di carico viene disinserita. Se per il carico ACS sono parametrizzate due sonde, la funzione di protezione scarico considera la temperatura più bassa (di regola la sonda ACS B31).

Controllo con termostato

La pompa di carico viene inserita soltanto quando la temperatura della caldaia supera il setpoint nominale ACS. Se durante la ricarica la temperatura della caldaia scende al di sotto della temperatura ACS della differenza di commutazione ACS, la pompa di carico viene disinserita.

Riga Descrizione Imp. di fabbrica
5050	Temperatura max di carico	Vedi caldaia manuale
5055	Temp. di recooling
5056	Raffreddamento caldaia/CR
5057	Raffreddamento collettoreOffEstateSempre

Raffreddamento caldaia/CR

L'energia eccedente nell'accumulatore ACS può essere smaltita mediante un prelievo di calore da parte del generatore e dei circuiti riscaldamento. La funzione può essere impostata separatamente per ogni circuito riscaldamento (righe 861, 1161).

Raffreddamento collettore

A collettore freddo, l'energia eccedente nell'accumulatore ACS può essere dissipata nell'ambiente tramite la superficie del collettore.

Menu: Accumulatore ACS

Regime resistenza elettrica

Per la produzione ACS può essere utilizzata, al posto della caldaia, anche una resistenza elettrica. In questo caso non vengono inviate richieste alla caldaia. La commutazione tra caldaia e resistenza elettrica avviene in base ai seguenti criteri.

Sostituto

La resistenza elettrica è utilizzata soltanto quando la caldaia segnala un guasto o è disinserita mediante un blocco generatore. Normalmente, la produzione ACS è sempre effettuata con la caldaia.

Riga Descrizione Imp. di fabbrica
5060 Regime resistenza elettricaSostitutoEstateSempre		Vedi caldaia manuale
5061 Funzionam. resistenza elettr.24 ore/giornoConsenso ACSProgramma orario 4/ACS
5062 Controllo resistenza elettr.Termostato esternoSensore ACS

Estate

La resistenza elettrica è utilizzata quando tutti i circuiti riscaldamento collegati sono commutati su regime estivo. La produzione ACS viene nuovamente effettuata con la caldaia non appena almeno un circuito è commutato su regime riscaldamento. La resistenza elettrica è utilizzata anche quando la caldaia segnala un guasto o è disinserita mediante un blocco generatore.

Sempre

La produzione ACS è effettuata tutto l'anno soltanto con la resistenza elettrica. Con questa impostazione, la caldaia non viene dunque utilizzata per la produzione ACS.

Funzionam. resistenza elettr.

24 ore/giorno

La resistenza elettrica è sempre abilitata, indipendentemente dai programmi orari.

Consenso ACS

La resistenza elettrica viene inserita in funzione del consenso ACS.

Programma orario 4/ACS

Per la resistenza elettrica viene considerato il programma orario 4/ACS del regolatore locale.

Controllo resistenza elettr.

Termostato esterno

La carica dell'accumulatore ACS è gestita da un termostato esterno, senza compensazione del setpoint da parte del regolatore.

Sensore ACS

La carica dell'accumulatore ACS è gestita da un termostato esterno, ma con compensazione del setpoint da parte del regolatore.

Importante: affinché la compensazione del setpoint funzioni correttamente, il termostato esterno deve essere regolato sul valore minimo di impostazione.

Menu: Accumulatore ACS

Carico automatico accelerato

Questa funzione è attiva soltanto nel modo operativo ACS.

Off

Il carico accelerato ACS può essere attivato solo manualmente.

On

Se la temperatura ACS scende al di sotto del setpoint ridotto (riga 1612) di oltre due differenziali di commutazione (riga 5024), per la ricarica ACS viene di nuovo utilizzato una volta il setpoint nominale ACS (riga 1610).

Legenda

TBWw

Setpoint nominale temperatura ACS

TBWR

Setpoint ridotto temperatura ACS

Riga Descrizione Imp. di fabbrica
5070 Carico automatico acceleratoOffOn		Vedi caldaia manuale

Idraulica dell'impianto

Smaltimento eccesso calore

Lo smaltimento dell'eccesso di calore può essere attivato dalle seguenti funzioni:

• ingressi H1, H2, H3;
  • raffreddamento accumulatore;
• smaltimento eccesso calore caldaia a legna.

Con bollitore

In presenza di un accumulatore tampone, è necessario specificare se l'accumulatore ACS è alimentato dall'accumulatore tampone o direttamente dalla caldaia.

In caso di integrazione di fonti di calore alternative, la temperatura dell'accumulatore tampone è utilizzata come criterio di regolazione per abilitare fonti di energia supplementari.

Regolazione regime pompa di carico Il regime della pompa di carico viene limitato con una velocità minima e una velocità massima ammessa.

All'inserimento, la pompa funziona per circa 10 secondi alla velocità massima.

Riga Descrizione Imp. di fabbrica
5085 Smaltimento eccesso calore	Vedi caldaia manuale

Se viene attivata questa funzione, il calore in eccesso può essere smaltito mediante un prelievo di calore da parte dell'accumulatore ACS.

Riga Descrizione Imp. di fabbrica
5090 Con bollitore	Vedi caldaia manuale
5092 Con regol.prim/pompa sist.
5093 Con solare

Con regol.prim/pompa sist.

Il parametro definisce se l'accumulatore ACS deve essere alimentato a partire dal regolatore primario o con la pompa di sistema (dipendente dall'impianto). Il regolatore primario e la pompa di sistema sono attivati dal regolatore LOGON B collegato a monte.

Con solare

Il parametro definisce se l'accumulatore ACS deve essere alimentato con energia solare.

Riga Descrizione Imp. di fabbrica
5101 Velocità pompa min	Vedi caldaia manuale
5102 Velocità pompa max

Velocità pompa min

Limitazione del regime minimo della pompa.

Velocità pompa max

Limitazione del regime massimo della pompa.

Menu: Accumulatore ACS

Strategia trasferimento

Il trasferimento è ammesso sempre o agli orari di consenso impostati (riga 1620).

Off

Con la pompa di carico Q3 non viene effettuato alcun trasferimento. Per il trasferimento con la pompa Q11 si procede per l'impostazione del consenso ACS.

Sempre

Il trasferimento avviene sempre.

Consenso ACS

Il trasferimento avviene soltanto durante il consenso ACS.

Comparaz temp trasferim

Per il trasferimento è possibile selezionare il sensore corrispondente quale temperatura comparativa.

Riga Descrizione Imp. di fabbrica
5130 Strategia trasferimentoOffSempreConsenso ACS		Vedi caldaia manuale

Riga Descrizione Imp. di fabbrica
5131 Com	mparaz temp trasferimSensore ACS B3Sensore ACS B31	Vedi caldaia manuale

Nel menu Configurazione viene effettuata l'impostazione dei parametri generali.

Preselezione

Tramite la preselezione è possibile selezionare una di 30 cosiddette configurazioni Preselect. In questo caso, il regolatore preimposta automaticamente diverse righe di comando con i valori assegnati alla rispettiva configurazione.

In seguito, i singoli parametri possono essere adattati manualmente in funzione delle esigenze.

Lo schema dell'impianto risulta dalla preselezione e dalle sonde collegate.

Riga Descrizione Imp. di fabbrica
5700 Preselezione	Vedi caldaia manuale

La riga di comando 5700 Preselezione contiene le seguenti indicazioni.

Valido

Tutte le righe di comando impostate dalla funzione di preselezione corrispondono ai valori Preselect.

Non valido

Le righe di comando impostate dalla funzione di preselezione sono state modificate manualmente.

Circuiti riscaldamento 1,2

Questa impostazione consente di inserire e disinserire i circuiti riscaldamento.

Riga Descrizione Imp. di fabbrica
5710 Circuito riscaldamento 1	Vedi caldaia manuale
5715 Circuito riscaldamento 2

Sensore ACS B3

Sonda

Il regolatore calcola i punti di commutazione e i rispettivi differenziali termici a partire dal setpoint nominale ACS e dalla temperatura misurata dell'accumulatore ACS.

Termostato

La regolazione della temperatura ACS avviene in base allo stato di commutazione di un termostato collegato a B3.

Riga Descrizione Imp. di fabbrica
5730 Sensore ACS B3SondaTermostato		Vedi caldaia manuale

L'utilizzo di un termostato ACS preclude il "regime ridotto". In altre parole, quando il regime ridotto è attivo, la produzione ACS con termostato è bloccata.

- La temperatura nominale ACS impostata deve essere uguale o superiore al setpoint impostato sul termostato (termostato calibrato sul punto di disinserimento).

- L'incremento del setpoint di mandata ACS deve essere impostato almeno su 10 °C (influsso sulla durata di esercizio).

- La protezione antigelo ACS non è in questo caso garantita.

Attuatore ACS Q3

Nessuno

Nessun carico ACS tramite pompa Q3.

Pompa carico

Il carico ACS avviene tramite una pompa collegata al morsetto Q3/Y3.

Riga Descrizione Imp. di fabbrica
5731 Attuatore ACS Q3NessunoPompa caricoValvola deviatrice		Vedi caldaia manuale

Valvola deviatrice

Il carico ACS avviene tramite una valvola deviatrice al morsetto Q3/Y3. Con questa impostazione, la pompa Q2 diventa pompa caldaia, nella

misura in cui la pompa caldaia non è già definita con un'uscita relè multi-funzione QX...

Menu: Configurazione

Posiz base deviatrice ACS

La posizione base della valvola deviatrice è la posizione in cui si trova la valvola quando non è attiva alcuna richiesta.

Ultima richiesta

Quando l'ultima richiesta è terminata, la valvola mantiene la posizione finale.

Circuito separato ACS

Il circuito separato ACS può essere attivato soltanto in presenza di caldaie a cascata.

Per il circuito separato ACS, l'attuatore ACS Q3 deve essere impostato su "Valvola deviatrice".

Azione funz.to valvdev ACS

Qui viene impostata la posizione della valvola in caso di uscita attiva.

Qui è possibile portare la valvola deviatrice nella posizione intermedia, che consente di riempire o vuotare entrambi i circuiti riscaldamento. Questa impostazione deve essere annullata manualmente.

Controllo pompa caldaia/ACS/ valv.deviatrice

In caso di sistemi idraulici speciali, questo parametro consente di definire che la pompa caldaia Q1 e la valvola deviatrice Q3 sono previste esclusivamente per ACS e circuito riscaldamento 1, non per i circuiti riscaldamento 2 e 3, né per i circuiti utenze esterni.

Riga Descrizione Imp. di fabbrica
5734 Posiz base deviatrice ACSUltima richiestaCircuito riscaldamentoACS		Vedi caldaia manuale

Circuito riscaldamento

Quando l'ultima richiesta è terminata, la valvola si porta nella posizione circuito riscaldamento.

ACS

Quando l'ultima richiesta è terminata, la valvola si porta nella posizione ACS.

Riga Descrizione Imp. di fabbrica
5736 Circuito separato ACSOffOn		Vedi caldaia manuale

Off

Il circuito separato ACS è disinserito. Ogni caldaia può alimentare l'accumulatore ACS.

On

Il circuito separato ACS è inserito. Il carico ACS avviene esclusivamente a partire dalla caldaia definita.

Riga Descrizione Imp. di fabbrica
5737 Azione funz.to valvdev ACSPosizione su ACSPosizione su CR	Vedi caldaia manuale

Posizione su ACS

Con l'uscita attiva la valvola deviatrice si trova sulla posizione ACS.

Posizione su CR

Con l'uscita attiva la valvola deviatrice si trova sulla posizione circuito riscaldamento.

Riga Descrizione Imp. di fabbrica
5738 Midposition DHW div valveOffOn		Vedi caldaia manuale

Off

La valvola deviatrice viene regolata sulla posizione attualmente richiesta, a dipendenza della richiesta di calore e della posizione base.

On

La valvola deviatrice viene regolata sulla posizione intermedia.

Riga Descrizione Imp. di fabbrica
5774	Controllo pompa caldaiaTutte le richiesteSolo richiesta CR1/ACS	Vedi caldaia manuale

Tutte le richieste

La valvola deviatrice interviene con tutte le richieste e commuta tra regime ACS e le richieste specifiche. La pompa della caldaia rimane in funzione per tutte le richieste.

Solo richiesta CR1/ACS

La valvola deviatrice interviene soltanto per il circuito riscaldamento 1 e ACS commuta tra regime ACS e regime CR1. Tutte le altre richieste sono integrate idraulicamente non tramite la valvola deviatrice e la pompa caldaia, ma direttamente tramite la caldaia.

Menu: Configurazione

Solar controlling element

Al posto della pompa collettore e delle valvole deviatrici per l'integrazione di accumulatori, l'impianto solare può essere utilizzato anche con pompe di carico.

Riga Descrizione Imp. di fabbrica
5840 Solar controlling elementPompa caricoValvola deviatrice		Vedi caldaia manuale

Pompa carico

Con una pompa di carico si possono utilizzare contemporaneamente tutti gli scambiatori. Il funzionamento potrà essere parallelo o alternato.

Valvola deviatrice

Con una valvola deviatrice si potrà utilizzare un solo scambiatore per volta.

Scambiatore solare esterno

Nel caso di schemi solari con due accumulatori integrati è necessario impostare se lo scambiatore esterno è utilizzato congiuntamente per l'accumulatore ACS e tampone oppure esclusivamente per uno dei due.

Riga Descrizione Imp. di fabbrica
5841 Scambiat solare esternoCR1 e CR2Serbatoio ACSBuffer stratificazione		Vedi caldaia manuale

Accumulatore combinato

Le funzioni specifiche per l'accumulatore combinato vengono attivate con questo parametro. La resistenza elettrica dell'accumulatore tampone può essere utilizzata ad esempio sia per il riscaldamento sia per l'acqua calda.

Riga Descrizione Imp. di fabbrica
5870 Bollitore combi no si		Vedi caldaia manuale

No

Non è presente alcun accumulatore combinato.

Si

È presente un accumulatore combinato.

Menu: Configurazione

Uscite relè QX

Con l'impostazione delle uscite relè si assegnano funzioni supplementari agli schemi di base.

QX2 è l'uscita relè del regolatore LMS14. QX21, 22, 23 sono le uscite relè del modulo AVS75.

Pompa di circolazione ACS Q4

La pompa collegata funge da pompa di circolazione per l'acqua calda.

Il funzionamento temporizzato della pompa può essere programmato nel menu "ACS" alla riga "Consenso pompa ricirc." (riga 1660).

Resistenza elettrica ACS K6

Con la resistenza elettrica collegata, il carico ACS può avvenire come definito nel menu "Accumulatore ACS" alla riga "Resistenza elettrica". La resistenza elettrica deve essere dotata di un termostato di sicurezza! Il regime della resistenza elettrica (riga 5060) deve essere impostato in modo specifico.

Pompa collettore Q5

Per collegare un collettore solare, nel circuito collettore deve essere inserita una pompa di circolazione.

Pompa VK1/VK2/VK3 Q15/Q18/Q19

La pompa VK può essere utilizzata per un'utenza supplementare. In concomitanza di una richiesta di calore esterna all'ingresso H1, la funzione può essere utilizzata per un aerotermo o simili.

Pompa caldaia Q1

La pompa collegata serve alla circolazione dell'acqua tra la caldaia e il collettore/separatore idraulico.

Pompa bypass Q12

La pompa collegata funge da pompa bypass per la caldaia, utilizzata per il mantenimento in temperatura del ritorno.

Uscita allarme K10

Un eventuale errore viene segnalato dal relè di allarme.

La chiusura del contatto ha un tempo di ritardo di 2 minuti.

Se l'errore viene eliminato (l'avviso di errore scompare) il contatto si apre immediatamente.

Se l'errore non può essere per il momento eliminato esiste la possibilità di riarmare il relè di allarme.

L'operazione si esegue nel menu "Errori" (riga 6710).

Riga Descrizione Imp. di fabbrica
5890	Uscite relè QX
5891	Nessuna
5892	Pompa di ricircolo Q4Resistenza elettrica ACS K6Pompa collettore Q5
6030	Pompa VK1 Q15
6031	Pompa caldaia Q1
6032	Pompa bypass Q12
6033	Uscita allarme K10
6034	Stadio 2 pompa CR1 Q21
6035	Stadio 2 pompa CR2 Q22
6036	Stadio 2 pompa CRP Q23
6037	Pompa CRP Q20
6038	Pompa VK2 Q18Pompa sistema Q14Valvola deviatrice Y4Pompa caldaia a legna Q10Programma orario 5 K13Valvola ritorno buffer Y15Pompa scamb.est.solare K9Elem.ctrl solare bollitore K8Elem ctrl solare piscina K18Pompa VK3 Q19Pompa cascata Q25Pompa tank.strat. Q11Pompa mix ACS Q35Pompa interm ACS Q33Richiesta calore K27Richiesta freddo K28Pompa CR1 Q2Pompa CR2 Q6Attuatore ACS Q3Elem.contr.Q34 ACS istantStadio 2 pompa Q27Stato output K35Stato info K36Serranda fumi K37Spegnimento ventilatore K38	Vedi caldaia manuale

Stadio 2 pompa Q21, Q22, Q23

Questa funzione consente di gestire una pompa a 2 stadi per circuito riscaldamento in modo da ridurre la potenza in caso di riscaldamento ridotto (p.e. riduzione notturna). A tale scopo, il relè multifunzione QX viene utilizzato per attivare lo stadio 2 della pompa come segue:

Stadio 1Uscita Q2/Q6/Q20	Stadio 2Uscita Q21/Q22/Q23	Statopompa
off off off
on off Carico		parziale
on on Pieno		carico

Pompa CR Q20

(per circuiti modulati)

Il circuito pompa P viene attivato.

Programma orario

Per il circuito riscaldamento P è disponibile esclusivamente il programma orario 3/CRP. Vedi anche "Programma orario CRP".

Pompa di sistema Q14

La pompa collegata funge da pompa di alimentazione, che può essere utilizzata per l'apporto di calore ad altre utenze.

La pompa di sistema viene inserita non appena sussiste una richiesta di calore da parte di un'utenza. Quando non c'è più richiesta di calore, la pompa si disinserisce con ritardo.

Valvola blocco generatore Y4

Se nell'accumulatore tampone c'è sufficiente calore, le utenze possono prelevare il calore richiesto. In questo caso i generatori non devono essere messi in funzione.

Il blocco generatori automatico blocca i generatori di calore e li separa lato idraulico dal resto dell'impianto con una valvola deviatrice Y4. Le utenze prelevano così il calore richiesto dall'accumulatore tampone e si esclude una circolazione difettosa attraverso i generatori di calore.

Pompa caldaia a legna Q10

Per collegare una caldaia a combustibile solido è necessaria una pompa di circolazione nel circuito caldaia.

Programma orario 5 K13

Il relè viene controllato in base alle impostazioni del programma orario 5.

Valvola ritorno buffer Y15

Questa valvola può essere configurata per un aumento/riduzione della temperatura di ritorno oppure per il carico parziale dell'accumulatore tampone.

Pompa scamb.est.solare K9

Per lo scambiatore di calore esterno, la funzione "Pompa scamb.est.solare K9" deve essere impostata sull'uscita relè multifunzione (QX).

Se è disponibile un accumulatore ACS e un accumulatore tampone si deve impostare anche "Scambiatore solare esterno" alla riga 5841.

Elem.ctrl solare bollitore K8

In caso di più scambiatori di calore, l'accumulatore tampone deve essere impostato sull'uscita relè corrispondente e nella riga 5840 occorre definire anche il tipo di elemento di controllo.

Elem ctrl solare piscina K18

In caso di più scambiatori di calore, la piscina deve essere impostata sull'uscita relè corrispondente e nella riga 5840 occorre definire anche il tipo di elemento di controllo.

Pompa cascata Q25

Pompa comune per tutti i generatori di calore inseriti in cascata.

Pompa tank.strat. Q11

L'accumulatore ACS può essere caricato dall'accumulatore tampone, se quest'ultimo è sufficientemente caldo. Il trasferimento può avvenire con la pompa Q11.

Pompa mix ACS Q35

Pompa separata per il rimescolamento durante la funzione antilegionella.

Pompa interm ACS Q33

Pompa di carico per accumulatore ACS con scambiatore esterno.

Richiesta calore K27

Segnala una richiesta di calore a un generatore esterno attraverso la chiusura del contatto.

Richiesta freddo K28

Funzione non ancora implementata.

Pompa CR1 Q2

Il circuito pompa CR1 viene attivato.

Pompa CR2 Q6

Il circuito pompa CR2 viene attivato.

Attuatore ACS Q3

Attuatore per accumulatore ACS.

Elem.contr.Q34 ACS istant

Attuatore per ACS istantanea.

Stadio 2 pompa Q27

Lo stadio 2 della pompa caldaia viene attivato.

Stato output K35

Funzione test uscita.

Stato info K36

Funzione avviso operativo.

Serranda fumi K37

Funzione serranda fumi.

Spegnimento ventilatore K38

Questa funzione serve a disinserire la tensione di alimentazione del ventilatore quando quest'ultimo non viene utilizzato.

Menu: Configurazione

Sonda input BX1, 2, 21, 22

Con l'impostazione degli ingressi sonda si assegnano funzioni supplementari agli schemi di base.

BX1 e BX2 sono gli ingressi sonda del regolatore LMS 14. BX21 e BX22 sono gli ingressi sonda del modulo AVS75.

Nessuna

Nessuna funzione all'ingresso sonda.

Sensore ACS B31

Sonda inferiore dell'accumulatore ACS.

Sonda ritorno B7

Sonda di ritorno della caldaia, non importante ai fini della sicurezza.

Sonda circ ACS B39

Sonda di circolazione / standby ACS.

Sensore buffer B4

Sonda superiore dell'accumulatore tampone.

Sensore buffer B41

Sonda inferiore dell'accumulatore tampone.

Sensore buffer B42

Terza sonda (centrale) dell'accumulatore tampone.

Sensore mandata solare B63

Sonda di mandata per misurazione produzione solare.

Sensore ritorno solare B64

Sonda di ritorno per misurazione produzione solare.

Riga Descrizione Imp. di fabbrica
5930	Sonda input BX1
5931	Nessuna
5932	Sensore ACS B31
	Sonda collettore B6
	Sonda ritorno B7
6040	Sonda circ ACS B39
6041	Sensore buffer B4
6042	Sensore buffer B41
6043	Sonda temp. fumi B8
6044	Sonda mandata comune B10	Vedi caldaia manuale
6045	Sonda caldaia a legna B22
	Sonda carico ACS B36
	Sonda buffer B42
	Sonda ritorno comune B73
	Sonda ritorno cascata B70
	Sonda piscina B13
	Sensore mandata solare B63
	Sensore ritorno solare B64
	Sonda scamb. prim. B26

Ingressi H1/H2/H4/H5

Funzione input H1/H2/H3/H4/H5

Commutazione modo operativo

Circuito riscaldamento

I modi operativi dei circuiti riscaldamento vengono commutati su modo protezione tramite i morsetti di allacciamento H1/H2/H3/H4/H5 (p.e. tele-ruttore).

Acqua calda sanitaria

Il blocco del carico ACS è previsto solo nell'impostazione CR+ACS.

Blocco produz calore

Il generatore viene bloccato tramite i morsetti di allacciamento Hx. Tutte le richieste di calore dei circuiti riscaldamento e ACS vengono ignoreate. La protezione antigelo della caldaia rimane attiva.

Errore/messaggio allarme

L'ingresso H1 provoca un avviso di errore interno. In caso di configurazione corrispondente dell'uscita allarme (uscite relè QX2, 21-23, righe di comando 5892, 6030-6038), l'errore viene inoltrato o visualizzato tramite un contatto supplementare (p.e. lampada esterna o avvisatore acustico).

Richiesta utenza VK1/VK2/VK3

Il setpoint di mandata impostato viene attivato tramite i morsetti di allaccia- mento (p.e. funzione riscaldamento per impianti a barriera di aria di ingressi). Il setpoint deve essere impostato alla riga 1859, 1909, 1959.

Smaltim. calore in eccesso

L'attivazione dello smaltimento del calore in eccesso consente ad esempio a un generatore, tramite un segnale di finto carico, di obbligare le utenze (circuito riscaldamento, accumulatore ACS, pompa CR) a prelevare calore. Il parametro "Smaltim. calore in eccesso" definisce se la singola utenza deve considerare il finto carico e partecipare al prelievo forzato di calore.

- Effetto locale

Con l'indirizzo apparecchio LPB 0 oppure >1, lo smaltimento del calore in eccesso ha effetto solo sulle utenze locali dell'apparecchio.

Riga Descrizione Imp. di fabbrica
5950	Funzione input H1/H2/H3/H4/H5
5960	Commutaz. regime CR+ACS
5970	Commutaz. regime ACS
5977	Commutaz. regime CR
	Commutazione regime CR1
	Commutazione regime CR2
6046	Commutazione regime CR3
6054	Blocco produz calore
6062	Errore/messaggio allarme
	Richiesta utenza VK1
	Richiesta utenza VK2
	Richiesta utenza VK3
	Smaltim. calore in eccesso
	Consenso solare piscina
	Livello operativo ACS	Vedi caldaia manuale
	Livello operativo CR1
	Livello operativo CR2
	Livello operativo CR3
	Termostato amb. CR1
	Termostato amb. CR2
	Termostato amb. CR3
	Flussostato ACS
	Termostato ACS
	Prevenire start
	Flussostato caldaia
	Richiesta utenza VK1 10V
	Richiesta utenza VK2 10V
	Richiesta utenza VK3 10V
	Misurazione pressione 10V
	Uscita preselezionata 10V

• Effetto centrale (LPB)

Con l'indirizzo apparecchio LPB = 1, lo smaltimento del calore in eccesso ha effetto anche sulle utenze di altri apparecchi nello stesso segmento.

Una distribuzione dello smaltimento del calore in eccesso su altri segmenti del sistema non è possibile.

Consenso solare piscina

Questa funzione permette di abilitare dall'esterno (p.e. con un interruttore manuale) il riscaldamento solare della piscina o di stabilire la priorità di carico rispetto agli accumulatori. Configurazione: impostare la funzione dell'ingresso Hx su "Consenso piscina". Per la descrizione della funzione, vedi riga 2065 "Priorità carico solare".

Livello operativo CR/ACS

Il livello operativo può essere impostato tramite il contatto (programma orario esterno) invece che tramite il programma orario interno.

Termostato ambiente CR1/CR2/CR3

Tramite l'ingresso è possibile generare una richiesta termostato ambiente per il circuito riscaldamento impostato.

Flussostato ACS

Qui viene collegato il Flowswitch per ACS istantanea.

Termostato ACS

Qui viene collegato il termostato ACS.

Prevenire start

Con questo ingresso è possibile impedire un inserimento del bruciatore.

Flussostato caldaia

Questa funzione chiude il contatto in caso di flusso presente e sufficiente attraverso lo scambiatore di calore della caldaia. Se il contatto non è chiuso si attiva una posizione di blocco.

Richiesta utenza VK1/VK2/VK3 10V

Il nodo applicativo carico esterno x riceve un segnale di tensione come richiesta di calore (DC 0 ...10V). La linea caratteristica è definita da due punti fissi (livello voltaggio 1 / valore funzione 1 e livello voltaggio 2 / valore funzione 2).

Misurazione pressione 10V

Il segnale di tensione all'ingresso Hx viene convertito linearmente in un valore di pressione. La linea caratteristica è definita da due punti fissi (livello voltaggio 1 / valore funzione 1 e livello voltaggio 2 / valore funzione 2).

Uscita preselezionata 10V

Il generatore di calore riceve un segnale di tensione come richiesta di potenza (DC 0 ...10V). La linea caratteristica è definita da due punti fissi (livello voltaggio 1 / valore funzione 1 e livello voltaggio 2 / valore funzione 2).

Menu: Configurazione

Logica input H1/H2/H3/H4/H5

Normalmente chiuso

Il contatto è normalmente chiuso e deve essere aperto per attivare la funzione selezionata.

Normalmente aperto

Il contatto è normalmente aperto e deve essere chiuso per attivare la funzione selezionata.

La linea caratteristica è definita da due punti fissi. L'impostazione avviene con due coppie di parametri per valore funzione e livello voltaggio (F1/U1 e F2/U2). All'ingresso H4 (input frequenza) al valore funzione non viene assegnata una tensione, bensì una frequenza.

Riga Descrizione Imp. di fabbrica
5951	Logica input H1/H2/H3	Vedi caldaia manuale
5961	Normalmente chiuso
6047	Normalmente aperto
6055
6063
5952 Setpoint minimo mandata H1
5953	Valore tensione 1 H1/H2
6049
6057
6065
5954	Valore 1 H1/H2
6050
6058
6066
5955	Valore tensione 2 H1/H2
6051
6059
6067
5956	Valore 2 H1/H2
6052
6060
6068
5971 Logica contatto H4
	Normalmente chiuso
	Normalmente aperto
5973 Valore frequenza 1 H4
5974 Valore funzione 1 H4
5975 Valore frequenza 2 H4
5976 Valore funzione 2 H4
5978 Logica contatto H5
	Normalmente chiuso
	Normalmente aperto

Modulo aggiuntivo AVS75

Multifunzionale

Le funzioni che possono essere assegnate agli ingressi e alle uscite multi-funzione sono riportate nelle righe di comando da 6030 a 6038.

Circuito riscaldamento 1/2

Per questo utilizzo si possono adattare le impostazioni corrispondenti del menu "Circuito riscaldamento 2".

Contr. temp. ritorno

L'uscita miscelatore serve per gestire l'aumento del ritorno alla caldaia.

Le impostazioni si eseguono nel menu "Caldaia".

Funzione input EX21 modulo 1

Nessuno

L'ingresso non ha alcuna funzione.

Termost. sicurezza CR

Se il modulo aggiuntivo è utilizzato per il circuito riscaldamento, all'ingresso

Riga Descrizione Imp. di fabbrica
6020	Funz modulo d'estensione 1/2/3
6021	Nessuna
6022	MultifunzionaleCircuito riscaldamento 1Circuito riscaldamento 2Contr. temp. ritornoACS solareContr.prim./Pompa sist.	Vedi caldaia manuale

ACS solare

Per questo utilizzo si possono adattare le impostazioni corrispondenti del menu "Solare".

Contr.prim./Pompa sist.

L'uscita miscelatore funge da preregolatore tra caldaia e collettore di distribuzione. Le impostazioni si eseguono nel menu "Contr.prim/Pompa sist.".

Riga Descrizione Imp. di fabbrica
6024	Funz input EX21 modulo 1/2/3
6026	Nessuno	Vedi caldaia manuale
6028	Termost. sicurezza CR

EX21 (AC 230 V) può essere attivata una sonda termica (p.e. per riscaldamento a pavimento).

Menu: Configurazione

Tipo sonda temp. collettore

Impostazione del tipo di sonda utilizzata. Il regolatore applica la linea caratteristica della temperatura.

Riga Descrizione Imp. di fabbrica
6097	Tipo sonda temp. collettoreNTCPT1000	Vedi caldaia manuale

Correzioni sonda

Il valore misurato dalla sonda collettore può essere spostato di +/- 20 K. Il valore misurato della temperatura esterna può essere spostato di +/- 3 K.

Riga Descrizione Imp. di fabbrica
6098 Correzione sonda collettore	Vedi caldaia manuale
6100 Correzione sonda esterna

Costante di tempo edificio

A seconda dell'inerzia termica di un edificio (tipo di costruzione) la temperatura ambiente cambia più o meno in fretta al variare della temperatura esterna.

Riga Descrizione Imp. di fabbrica
6110 Costante di tempo edificio	Vedi caldaia manuale

La costante di tempo dell'edificio influisce sulla velocità di reazione del setpoint mandata al variare della temperatura esterna.

Compensaz setp. centrale

La compensazione del setpoint adatta il setpoint del generatore alla temperatura di mandata centrale richiesta. L'impostazione limita la correzione massima anche quanto sarebbe necessario un adattamento maggiore. Questa funzione ha effetto soltanto in presenza della sonda mandata comune B10.

Riga Descrizione Imp. di fabbrica
6117 Compensaz setp. centrale	Vedi caldaia manuale

Ritardo abbassam setp

Questo parametro impedisce un disinserimento troppo rapido di generatori a stadi o il disinserimento immediato di generatori a modulazione dovuto alla loro regolazione della potenza. Si previene così un raffreddamento dei generatori, dato che sussiste ancora un fabbisogno di calore e i generatori verranno di nuovo inseriti a breve termine.

Il ritardo dell'abbassamento ha effetto soltanto in caso di passaggio di setpoint, non se viene a mancare la richiesta di calore.

Riga Descrizione Imp. di fabbrica
6118 Ritardo abbassam setp	Vedi caldaia manuale

Menu: Configurazione

Protezione antigelo impianto

A seconda della momentanea temperatura esterna, le pompe si inseriscono nonostante non ci sia una richiesta di calore.

Questa funzione premette un impianto funzionante e operativo. Per la protezione antigelo dell'impianto è richiesta una sonda esterna. Se manca la sonda, per la sicurezza della funzione viene impostata una temperatura esterna di 0 °C e generato un avviso di errore.

Off

La funzione è disattivata.

On

La funzione è attivata.

Riga Descrizione Imp. di fabbrica
6120 Protezione antigelo impiantoOffOn		Vedi caldaia manuale

Temperatura esterna	Pompa Grafico
...-4°C	Inserita in permanenza	ON
-5...1.5°C	ca. Inserita per 10 minuti ogni circa 6 ore	intermittente
1.5°C... Disinserita in permanenza OFF

Memorizzare sonde

A mezzanotte l'apparecchio base memorizza gli stati ai morsetti delle sonde. Se dopo la memorizzazione cade il segnale di una sonda, l'apparecchio base genera un avviso di errore. Con questa impostazione è possibile memorizzare immediatamente le sonde. Ciò diventa necessario p.e. quando una sonda viene rimossa e non è più utilizzata.

Riga Descrizione Imp. di fabbrica
6200 Memorizzare sondenosì		Vedi caldaia manuale

Reset dei parametri

Tutti i parametri possono essere ripristinati ai valori di fabbrica. Fanno eccezione i seguenti menu: ora e data, unità di comando, radio e tutti i programmi orari, come pure il setpoint regime manuale.

Riga Descrizione Imp. di fabbrica
6205 Ripristinare parametri no sl		Vedi caldaia manuale

Schema impianto

Per identificare lo schema attuale dell'impianto, l'apparecchio base genera un numero di controllo. Questo numero di controllo è costituito dalla sequenza di numeri degli schemi parziali. Il significato dei numeri per le righe corrispondenti è riportato nelle tabelle alla pagina successiva.

Riga Descrizione

6212 Check N. generatore 1

6213 Check N. generatore 2

6215 Check N. bollitore

6217 Chech N. circuiti risc.

Versione software

L'indicazione rappresenta l'attuale versione dell'apparecchio base.

Riga Descrizione

6220 Versione software

Numeri di controllo generatore 1 (riga di comando 6212)

Caldaia a gas a modulazione

11 Caldaia a modulazione12 Caldaia a modulazione, pompa caldaia13 Caldaia a modulazione, pompa bypass14 Caldaia a modulazione, pompa caldaia, pompa bypass

Solare

0 Nessuna parte solare1 Solare con sonda e pompa collettore

Numeri di controllo generatore 2 (riga di comando 6213)

Caldaia a combustibile solido

0 Nessuna caldaia a legna1 Caldaia a legna, pompa caldaia2 Caldaia a legna, pompa caldaia, integrazione accumulatore ACS

Numeri di controllo accumulatori (riga di comando 6215)

Accumulatore tampone Accumulatore ACS

0 Nessun accumulatore1 Accumulatore tampone2 Acc. tampone, integrazione solare4 Acc. tampone, valvola blocco generatore5 Acc. tampone, integrazione solare, valvola blocco generatore

0 Nessun accumulatore1 Resistenza elettrica2 Integrazione solare4 Pompa carico5 Pompa di carico, integrazione solare13 Valvola deviatrice14 Valvola deviatrice, integrazione solare16 Preregolatore, senza scambiatore17 Preregolatore, 1 scambiatore19 Circuito intermedio, senza scambiatore20 Circuito intermedio, 1 scambiatore22 Pompa di carico/Circ.int., senza scambiatore23 Pompa di carico/Circ.int., 1 scambiatore25 Valvola deviatrice/Circ.int., senza scambiatore26 Valvola deviatrice/Circ.int., 1 scambiatore

Numeri di controllo circuiti riscaldamento (riga di comando 6217)

Circuito riscaldamento 3	Circuito riscaldamento 2	Circuito riscaldamento 1
0 Nessun circuito risc.1 Circolazione tramite pompa caldaia2 Pompa circuito risc.3 Pompa circuito risc., miscelatore	0 Nessun circuito risc.1 Circolazione tramite pompa caldaia2 Pompa circuito risc.3 Pompa circuito risc., miscelatore	0 Nessun circuito risc.1 Circolazione tramite pompa caldaia2 Pompa circuito risc.3 Pompa circuito risc., miscelatore

Indirizzo segmento/apparecchio

L'indirizzo LPB del regolatore si compone di due numeri a due cifre. Esempio:

Funzione Bus power supply

L'alimentazione bus consente un'ali- mentazione diretta di corrente del sistema bus tramite i singoli regolatori (nessuna alimentazione bus centrale). Il tipo di alimentazione bus è impo- stabile.

• Off: nessuna alimentazione di corrente del sistema bus tramite il regolatore.
• Automatico: l'alimentazione di corrente del sistema bus (LPB) tramite il regolatore viene inserita/disinserita automaticamente in funzione del fabbisogno di potenza.

Visualizzazione messaggi sistema

Questa impostazione consente di sopprimere sull'unità di comando collegata i messaggi di sistema trasmessi tramite LPB.

No

I messaggi di errore non vengono visualizzati sull'unità di comando del regolatore.

Si

I messaggi di errore vengono visualizzati sull'unità di comando del regolatore.

Il display indica se al momento il regolatore alimenta il bus.

• Off: l'alimentazione bus tramite regolatore è al momento inattiva.
• On: l'alimentazione bus tramite regolatore è al momento attiva. Il regolatore copre una parte del fabbisogno di corrente del bus.

Azione commutazioni

Per le commutazioni centrali è possibile definire l'azione.

La funzione riguarda:

• commutazioni di regime
- commutazione estate (con impostazione "Centrale" alla riga 6621) Impostazione
- Segmento: la commutazione avviene in tutti i regolatori nello stesso segmento.
- Sistema: la commutazione avviene in tutti i regolatori nell'intero sistema (dunque in tutti i segmenti). Il regolatore deve trovarsi nel segmento 0.

Riga Descrizione Imp. di fabbrica
6600 Indirizzo apparecchio	Vedi caldaia manuale
6601 Indirizzo segmento
6604 Funzione Bus power supplyOffAutomatico
6605 Stato Bus power supplyOffOn
6610 Visualizz. messaggi sistema
6620 Azione commutazioniSegmentoSistema
6621 Commutazione estateLocalmenteCentrale
6623 Commutazione regimeLocalmenteCentrale
6624 Blocco generatore manualeLocalmenteSegmento

Commutazione estate

Effetto della commutazione estate

• Localmente: effetto locale; il circuito riscaldamento locale viene inserito/disinserito in base alle righe 730, 1030.
• Centrale: effetto centrale; a seconda dell'impostazione alla riga "Azione commutazioni", i circuiti riscaldamento del segmento o di tutto il sistema vengono inseriti/disinseriti in base alla riga 730.

Commutazione regime

In caso di apparecchi predisposti per LPB, l'apparecchio base con l'indirizzo LPB = 1 può riprendere la funzione di commutazione centrale dei modi operativi. Le commutazioni dell'apparecchio base centrale (tramite H1/H3 o i parametri Commutazione regime CR) hanno effetto anche sui circuiti riscaldamento e ACS degli altri apparecchi base su LPB.

Effetto della commutazione di regime tramite ingresso H.

Localmente

Effetto locale; il circuito riscaldamento locale viene inserito/disinserito.

Centrale

Effetto centrale; a seconda dell'impostazione alla riga "Azione commutazioni", i circuiti riscaldamento del segmento o di tutto il sistema vengono inseriti/disinseriti.

Blocco generatore manuale

Effetto del blocco generatore manuale tramite ingresso H.

Localmente

Effetto locale; il generatore locale viene bloccato.

Segmento

Effetto centrale; tutti i generatori della cascata vengono bloccati.

Assegnazione sanitario

L'assegnazione ACS deve essere definita soltanto quando la produzione ACS è gestita tramite un programma orario CR (vedi righe di comando 1620 e 5061). Impostazione

• Circuiti riscaldamento locali La produzione ACS avviene solo con il circuito riscaldamento locale
• Tutti i circuiti nel segmento La produzione ACS avviene con tutti i circuiti riscaldamento nel segmento
• Tutti i circuiti nel sistema La produzione ACS avviene con tutti i circuiti riscaldamento del sistema

Tutte le impostazioni considerano anche regolatori in modalità vacanze per la produzione ACS.

Limite T.est. sorgente

I generatori supplementari collegati al bus LPB possono essere bloccati o abilitati con parametri propri in base alla temperatura esterna (p.e. termopompe aria-acqua). Lo stato è condiviso tramite LPB. In una cascata, il regolatore master è dunque a conoscenza della disponibilità o meno di generatori aggiuntivi (slave) in base ai propri limiti di impiego (temperatura esterna) è, di conseguenza, può procedere all'inserimento.

No

Il segnale (Eco bit) dei generatori esterni non viene considerato.

Si

Il segnale (Eco bit) dei generatori esterni viene considerato e la cascata è gestita in base ai generatori disponibili.

Avvertenza

Se un altro generatore presenta un regolatore LMU... (slave), questo parametro deve essere impostato su "no"!

Riga Descrizione Imp. di fabbrica
6625 Assegnazione sanitarioCircuito riscaldamento localeTutti i circ risc in segmentoTutti i circ risc nel sistema		Vedi caldaia manuale
6632 Limite T.est. sorgente nosì
6640 Modo orologioAutonomoSlave senza impost. remotaSlave con impost. remotaMaster
6650 Fonte temperatura esterna

Modo orologio

Questa funzione definisce l'effetto dell'ora di sistema sull'impostazione dell'ora del regolatore. Gli effetti sono i seguenti.

• Autonomo: l'ora può essere modificata sul regolatore. L'ora del regolatore non viene adattata all'ora di sistema.
• Slave senza impost. remota: l'ora non può essere modificata sul regolatore. L'ora del regolatore viene automaticamente e costantemente adattata all'ora di sistema.
• Slave con impost. remota: l'ora può essere modificata sul regolatore; nel contempo viene adattata l'ora di sistema, perché la modifica viene ripresa dal Master. L'ora del regolatore viene tuttavia adattata automaticamente e costantemente all'ora di sistema.
• Master: l'ora può essere modificata sul regolatore. L'ora del regolatore è il valore predefinito per il sistema; l'ora di sistema viene adattata.

Fonte temperatura esterna

Nell'impianto LPB è necessaria solo una sonda temperatura esterna. La sonda può essere collegata a un regolatore a scelta e fornisce il segnale via LPB ai regolatori privi di sonda. Sul display appare come prima cifra il numero di segmento e come seconda cifra il numero dell'apparecchio.

Menu: Errori / Manutenzione/Servizio

In caso di errore è possibile consultare un avviso di errore nel livello informativo tramite il tasto informazione. Sul display appare una descrizione della causa dell'errore.

Annullamenti

In caso di errore, all'uscita relè QX.. può essere generato un allarme. Il relè QX.. deve essere configurato in modo specifico. Il relè di allarme può essere riamato automaticamente impostando il parametro su "sì".

Riga Descrizione Imp. di fabbrica

6700 Messaggio

6705 Codice diagnostico SW

6706 Contr fiamma pos blocco

6710 Reset relè di allarme

Vedi caldaia manuale

Messaggio

Un errore attualmente presente nel sistema viene visualizzato con il codice Albatros a cui si riferisce l'errore.

Contr fiamma pos blocco

Un errore attualmente presente nel sistema viene visualizzato con la posizione di blocco riferita all'errore.

Codice diagnostico SW

Viene visualizzato un codice diagnostico del software interno riferito all'attuale errore di sistema.

Allarmi temperatura

La differenza tra il setpoint e il valore momentaneo della temperatura viene sorvegliata. Uno scostamento permanente per l'intervallo impostato genera un avviso di errore.

Riga Descrizione Imp. di fabbrica

6740	Allarme Temp. mandata 1
6741	Allarme Temp. mandata 2
6742	Allarme Temp. mandata 3
6743	Allarme Temp. caldaia
6745	Allarme carico ACS

Vedi caldaia manuale

Cronologia errori

L'apparecchio base salva gli ultimi 20 errori in una memoria non volatile. Ogni ulteriore errore cancella il più vecchio in memoria. Per ogni errore viene memorizzato il codice e l'ora.

Riga Descrizione Imp. di fabbrica

Vedi caldaia manuale

Funzioni di manutenzione

Intervallo ore di funzionamento bruciatore / Intervallo avviamenti bruciatore / Intervallo di manutenzione

Non appena l'intervallo impostato per le ore di funzionamento o gli avviamenti del bruciatore o per la manutenzione è trascorso, sul display appare un avviso di manutenzione. Per l'avviso vengono contate le ore di funzionamento e gli avviamenti.

Riga Descrizione Imp. di fabbrica

7040	Intervallo ore di fz. bruciatore
7041	Ore fz. bruc. dopo manut.
7042	Intervallo avviamenti bruc.
7043	Avviamenti br. dopo manut.
7044	Intervallo di manutenzione
7045	Tempo trascorso dopo man.
7050	Vel. ventil. corrente ionizz.
7051	Messaggio corrente ionizz.

Vedi caldaia manuale

solo display

Vedi caldaia manuale

solo display

Vedi caldaia manuale

solo display

Vedi caldaia manuale

Ore fz. bruc. dopo manut.

Avviamenti br. dopo manut. Tempo trascorso dopo man.

Sul display appare il valore sommato momentaneo. Il valore può essere azzerato nella riga di comando corrispondente.

Vel. ventil. corrente ionizz.

Velocità limite a partire dalla quale impostare il messaggio corrente ionizzazione bruciatore quando sono attivi il controllo della corrente di ionizzazione e dunque un aumento della velocità dovuto a una corrente di ionizzazione troppo bassa.

Messaggio corrente ionizz.

Flag per visualizzare e annullare l'avviso di manutenzione per corrente ionizzazione bruciatore. L'avviso di manutenzione può essere annullato soltanto se è stata eliminata la causa.

Menu: Manutenzione/Servizio

Funzione spazzacamino

Il bruciatore viene inserito. Per ottenere un funzionamento continuo del bruciatore, come unico punto di disinserimento viene attivato il limite massimo della temperatura della caldaia. Tutti i consumatori collegati vengono in un primo tempo bloccati per consentire alla caldaia di raggiungere il più in fretta possibile il valore minimo di 64°C.

Una volta raggiunto il valore minimo di 64 °C, i circuiti riscaldamento collegati vengono inseriti in sequenza con un carico predefinito, in modo da prelevare il calore prodotto dalla caldaia e lasciare inserito il bruciatore.

Per motivi di sicurezza, durante la funzione spazzacamino il limite massimo della temperatura della caldaia rimane attivo.

Potenza bruciatore

Potenza predefinita per il bruciatore durante la funzione spazzacamino.

Funzionamento manuale

Quando il funzionamento manuale è attivo, le uscite relè non vengono più regolate in funzione dello stato dei relè, bensì impostate secondo uno stato predefinito per questo modo operativo (vedi tabella).

Impostazione setpoint funzionamento manuale

Dopo aver attivato il funzionamento manuale è necessario passare alla visualizzazione base. Sul display appare il simbolo "Manutenzione/Modo operativo speciale" Premendo il tasto informazione si passa alla visualizzazione informazioni "Funzionamento manuale", dove è possibile impostare il setpoint.

Quando il funzionamento manuale è attivo, le uscite relè non vengono più regolate in funzione dello stato dei relè, bensì impostate secondo uno stato predefinito per questo modo operativo (vedi tabella). Indipendentemente dalla loro funzione idraulica, le uscite relè vengono messe in uno stato che mette a disposizione calore. L'impianto solare rimane disinserito, in quanto esiste la possibilità di raffreddare l'accumulatore tramite il collettore. Un relè inserito nel funzionamento manuale può essere disinserito tramite un termoregolatore elettronico (TR) o una sonda termica (TW).

Riga Descrizione Imp. di fabbrica
7130 Funzione spazzacamino		Vedi caldaia manuale
7131 Potenza bruciatoreCarico parzialePieno caricoMax heating load
7140 Funzionamento manuale

Designazione Uscita Stato
Caldaia a gas	Pompa caldaia	Q1	on
	Stadio 2 pompa caldaia Q27 on
Caldaia a legna	Pompa caldaia Q10 on
Solare	Pompa collettore	Q5	off
	Pompa scambiatore esterno	K9 off
	Elemento controllo acc. tampone	K8 off
	Elemento controllo piscina	K18	off
ACS	Pompa carico	Q3	on
	Valvola deviatrice	Q3	off
	Pompa circuito inter-medio	Q33 on
	Pompa di rimescola-mento	Q35 off
	Pompa di circolazione	Q4	on
	Resistenza elettrica	K6	on
Accumulatore tampone	Valvola deviatrice	Y4	on
	Valvola ritorno	Y15	off
Circuito risc. 1..3	Pompa circuito risc.	Q2Q6Q20	on
	Miscelatore aperto/chiuso	Y1/Y2Y5/Y6	off
	Pompa CR stadio 2	Q21Q22	on
Preregolatore	Pompa di sistema	Q14	on
	Miscelatore primario aperto/chiuso	Y19/Y20	off
Gruppo utenze esterne 1..3	Pompa CR gruppo utenze	Q15Q18Q19	on
Funzioni supplementari	Uscita allarme	K10	off
	Programma orario 5	K13	off
	Richiesta di calore	K27	on
	Stato output	K35	on
	Stato info	K36	on
	Serranda fumi	K37	on
	Spegnimento ventilatore	K38	on
	Pompa tank. strat.	Q11	off
Cascata	Pompa cascata	Q25	on

Menu: Manutenzione/Servizio

Funzione stop regolatore

Attivando la funzione, la caldaia richiede direttamente la potenza del bruciatore impostata al parametro "Contr. stop setpoint".

Con la funzione stop regolatore attivata, la caldaia richiede la potenza impostata.

Funzione deareazione

Parametro per l'attivazione manuale della funzione, p.e. tramite Hotkey o menu "Manutenzione/Regime speciale". Al termine della deareazione il parametro viene nuovamente impostato su off. L'impostazione su off consente di interrompere la deareazione in qualsiasi momento.

Riga Descrizione Imp. di fabbrica
7143 Contr. stop funzioneOffOn		Vedi caldaia manuale
7145 Contr. stop setpoint
7146 Funzione deareazioneOffOn
7147 Tipo di spillaturaNessunoCircuito riscald continuoCircuito riscald ciclicoACS continuaACS ciclica
7170 Telefono servizio clienti

Tipo di spillatura

Con questo parametro si preselezionano le fasi della funzione deareazione; vedi anche capitolo "Funzione dearea-zione". A funzione avviata, il valore serve da informazione e riporta la fase attualmente in corso.

Telefono servizio clienti

Impostazione del numero di telefono che appare in visualizzazione informazioni.

Stick parametri

La stick parametri può essere utilizzato soltanto in combinazione con un'unità di comando a testo integrale.

Se un'unità di questo genere è presente nell'impianto si può collegare temporaneamente una Service-Room Unit. Quando si collega lo stick parametri alla LMS14... viene avviata la procedura di riconoscimento e di verifica delle informazioni di Auto-Backup e Auto-Restore. Sullo stick sono memorizzati diversi set di dati, selezionabili tramite l'unità di comando.

PStick storage pos

PStick data set

Tramite il parametro "PStick storage pos" è possibile selezionare il set di dati (numero data set sullo stick) da scrivere o leggere. Quando si seleziona un set di dati, il secondo parametro "PStick data set" visualizza il nome corrispondente.

PStick command

Selezione delle operazioni. A seconda della scelta vengono eseguite le seguenti operazioni.

Nessun funzionamento (0)

Questo è lo stato base. Questo comando viene visualizzato finché non si attiva un'operazione sullo stick.

Riga Descrizione Imp. di fabbrica
7250 PStick storage pos		Vedi caldaia manuale
7251 PStick data set
7252 PStick commandNessun funzionamentoLettura da stickScrittura su stick
7253 PStick progress
7254 PStick statusNessuno stickStick prontoScrittura su stickLettura da stickTest EMC attivoScrittura erroreLettura erroreSettaggio incompatibileTipo stick erratoErrore formato stickCheck data setData set disabilitatoLettura disabilitata

Lettura da stick (1)

Avvia la lettura dei dati da stick. Questa operazione è possibile soltanto con stick READ- o READ / WRITE.

Scrittura su stick (2)

Avvia la scrittura dei dati LMS 14... su stick. Questa operazione è possibile soltanto con stick WRITE- o READ / WRITE.

PStick progress

Viene visualizzato durante un'operazione con lo stick (lettura o scrittura). Indica lo stato di avanzamento in per cento dell'operazione. Se non è attiva alcuna operazione o si verifica un errore, appare 0%. Il 2° campo della visualizzazione indica lo stato, che informa anche sull'errore in caso di problemi.

Menu: Test delle entrate/uscite / Stato

Il test delle entrate/uscite consente di verificare il perfetto funzionamento dei componenti collegati.

Selezionando una posizione nel menu "Test relè" si inserisce il relè corrispondente e il componente collegato viene messo in servizio. In questo modo, è possibile verificare il funzionamento dei relè e dei cablaggi.

Riga Descrizione Imp. di fabbrica
7700...7952	-	Vedi caldaia manuale

Importante!

I valori delle sonde selezionati vengono aggiornati entro al massimo 5 secondi.

Il valore visualizzato non contempla la correzione impostata.

Stato

Il momentaneo stato di funzionamento dell'impianto è visualizzato mediante indicazioni di stato.

Riga	Descrizione
8000	Stato circ. riscaldamento 1
8001	Stato circ. riscaldamento 2
8002	Stato circ. riscaldamento P
8003	Stato ACS
8005	Stato caldaia
8007	Stato solare
8008	Stato caldaia a legna
8009	Stato bruciatore
8010	Stato buffer
8011	Stato piscina

Menu: Diagnosi

Diagnostica cascata

Per scopi di diagnosi è possibile visualizzare i diversi valori nominali ed effettivi, gli stati di commutazione dei relè e gli stati dei contatori.

Riga Descrizione
8100...8150 -

Diagnostica generatore

Per scopi di diagnosi è possibile visualizzare i diversi valori nominali ed effettivi, gli stati di commutazione dei relè e gli stati dei contatori.

Riga Descrizione
8304...8570 -

Diagnostica utenze

Per scopi di diagnosi è possibile visualizzare i diversi valori nominali ed effettivi, gli stati di commutazione dei relè e gli stati dei contatori.

Riga Descrizione
8700...9058 -

Menu: Controllo fiamma

Il programma di controllo fiamma garantisce un funzionamento lineare dell'apparecchio (incl. inserimento e disinserimento), nonché il monitoraggio della fiamma. La sequenza è impostata in modo fisso dal fabbricante tramite parametri.

I valori nell'elenco sottostante sono assegnati alle diverse potenze dell'apparecchio e non devono essere modificati dallo specialista del riscaldamento. I valori possono essere modificati soltanto in casi motivati dal tecnico di servizio Elco.

Tempo di preventilazione

Durata della preventilazione regolabile sull'unità di comando. Questo valore deve sempre essere superiore a 10 s.

Velocità LF richiesta

Velocità nominale a carico parziale regolabile sull'unità di comando. Questo valore deve sempre essere superiore alla velocità nominale minima a carico parziale.

Velocità accensione richiesta

Velocità nominale all'accensione regolabile sull'unità di comando. Questo valore deve sempre essere superiore alla velocità nominale massima all'accensione.

Velocità HF richiesta

Velocità nominale a carico nominale regolabile sull'unità di comando. Questo valore deve sempre essere superiore alla velocità nominale massima a pieno carico.

Tempo di postventilazione

Durata della postventilazione regolabile sull'unità di comando. Questo valore deve sempre essere superiore a 7 s.

Preventil forzata su errore

Dopo un reset su posizione di blocco, un inserimento di rete o uno standby di 24 ore viene eseguita una preventilazione forzata per 21 secondi o per il tempo di preventilazione impostato, se quest'ultimo è > 21 secondi.

Off

La funzione è disattivata.

On

La funzione è attivata.

Riga Descrizione Imp. di fabbrica
9500 Tempo di preventilazione		Vedi caldaia manuale
9512 Velocità accensione richiesta
9524 Velocità LF richiesta
9529 Velocità HF richiesta
9540 Tempo di postventilazione
9615 Preventil forzata su erroreOffOn
9650 Chimney dryingOffTemporaneamentePermanente

Chimney drying

Quando è attivata, la funzione di essiccazione camino inizia dopo una messa fuori servizio da standby. La funzione può essere interrotta da qualsiasi richiesta di calore e riparte al successivo passaggio di fase in standby.

Off

La funzione è disattivata.

Temporaneamente

L'essiccazione camino viene eseguita per 10 minuti.

Permanente

L'essiccazione camino viene sempre eseguita in standby.

Annotazioni

Annotazioni

Annotazioni

Assistenza tecnica:
