MANUALE UTENTE R600 Elco

Istruzioni per l'uso solo per il technique autorizzato

Sicurezza La presente documentazione 3

Applicazione 3

Norme e

Struttura Componenti della caldaia 4

Principio di funzionamento 4

Dati tecnici 5

Contenuto della fornitura Caldaia standard 7

7

Installazione Trasporto della caldaia 8

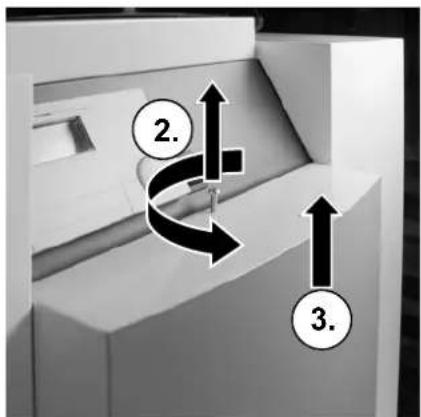

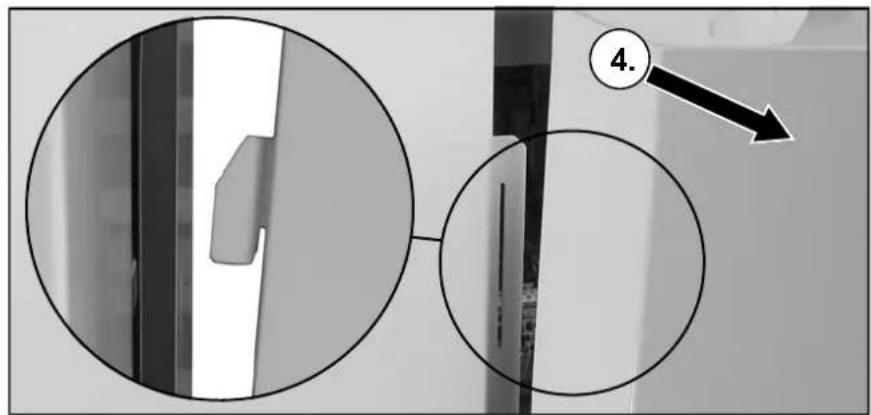

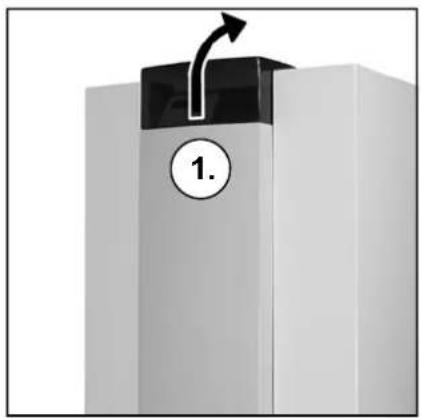

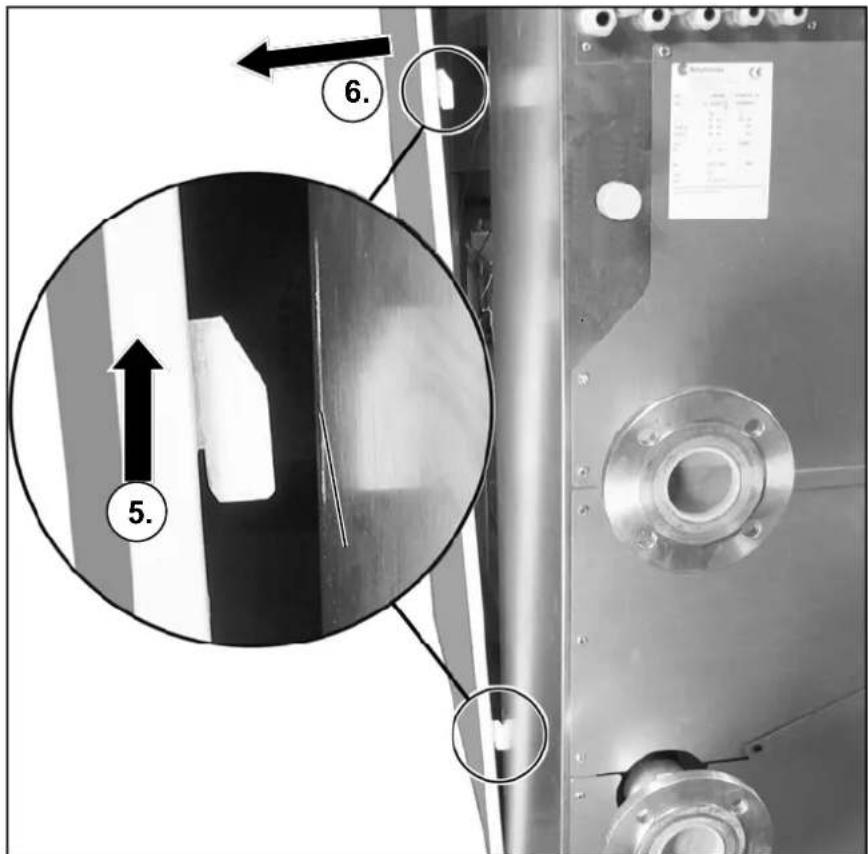

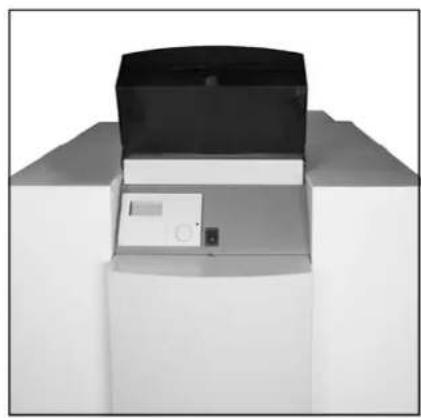

Rimozione della carcassa 9

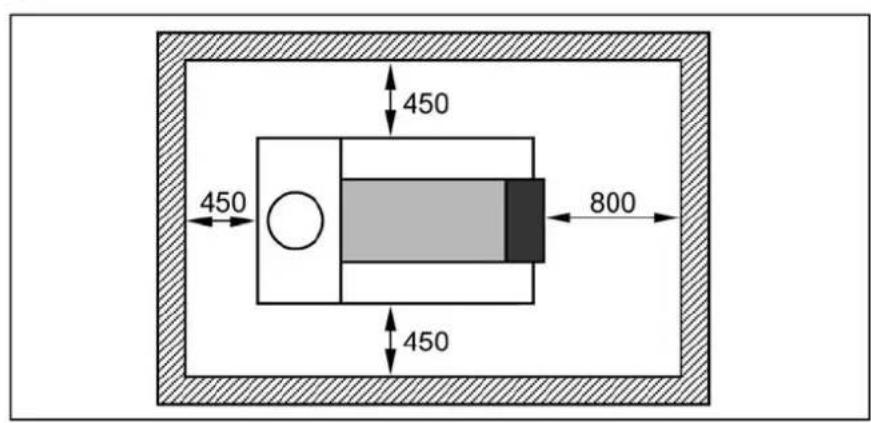

Installation della caldaia 10

Allacciamento della caldaia 11

Messa in funzione Acqua e impianto idraulico 13

Alimentazione gas 14

Attacco condensa 14

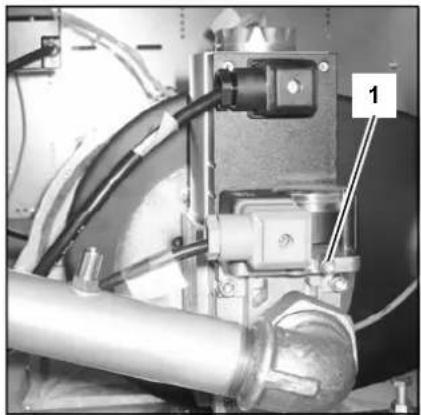

Attacchi di scarico e aspirazione aria. 14

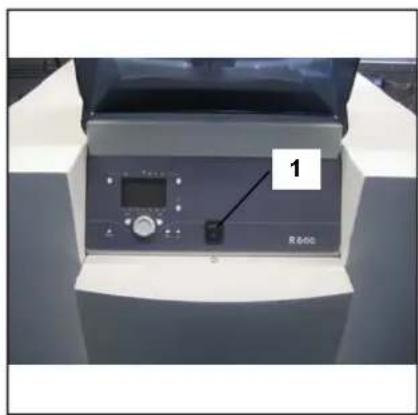

Preparazione della caldaia per la prima

accensione 15

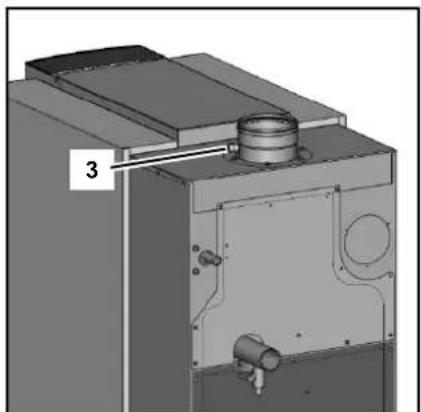

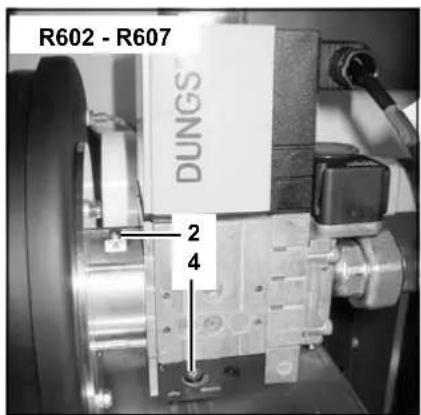

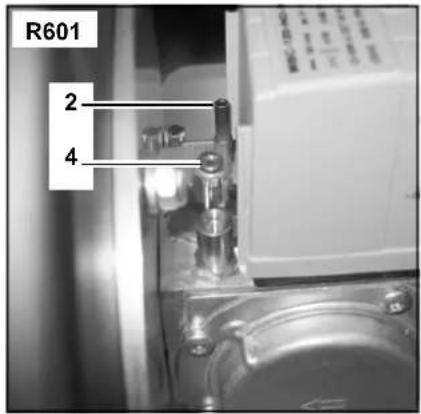

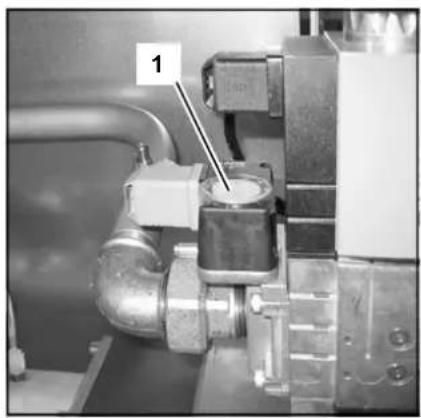

Analisi della combustione 16

Controllodel flusso dell'acqua 17

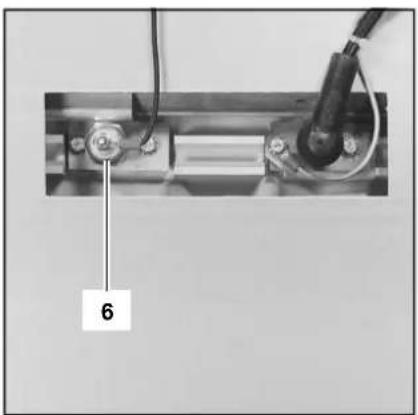

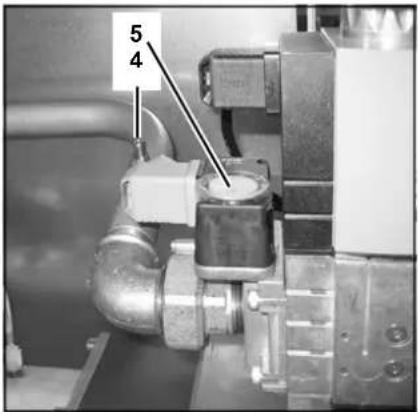

Controllo funzionale dei dispositivi

di sicurezza 18

Controllo di tenuta del gas 18

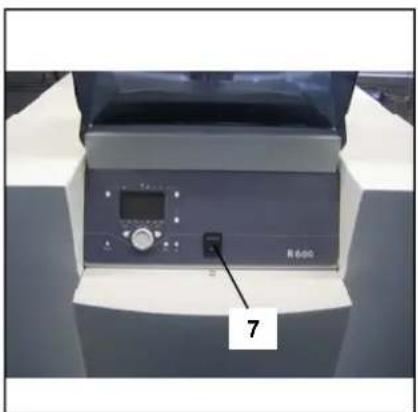

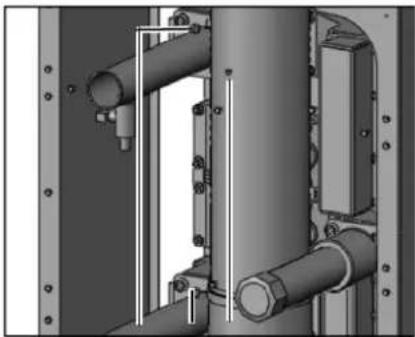

Arresto della caldaia 18

Verbale di messa in funzione 19

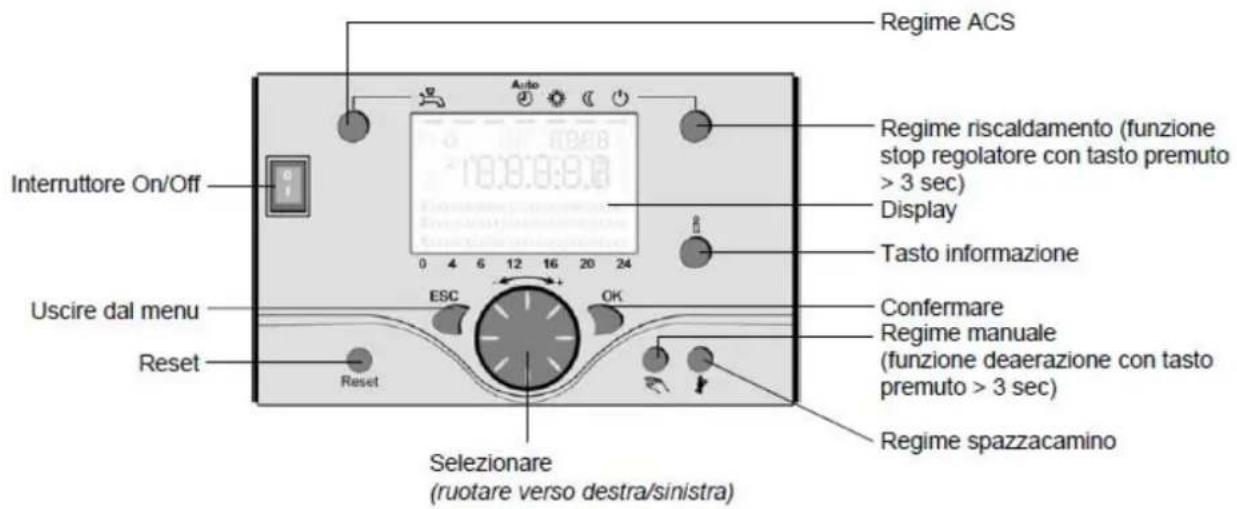

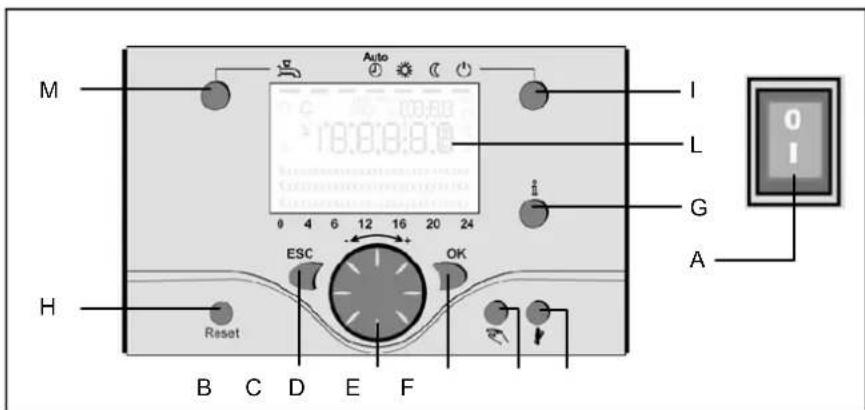

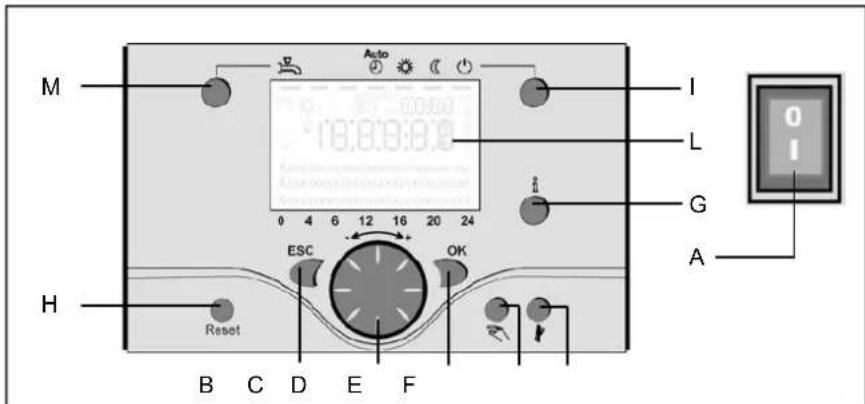

Guida all'uso Elementi di comando 20

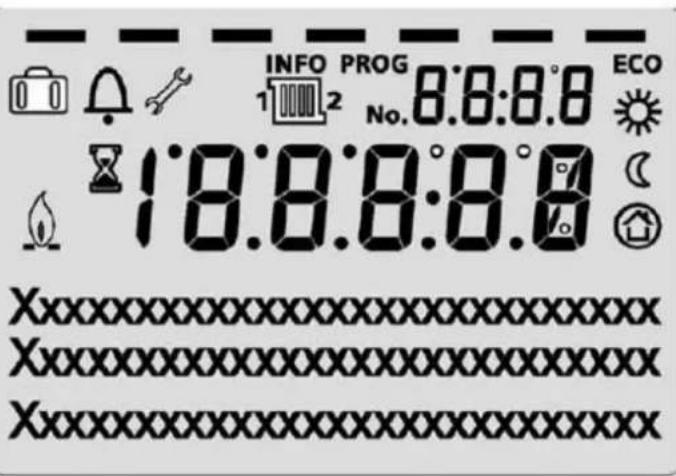

Descrizione del display / Programmazione 21

Visionedinisieme funzioni principali

regolatore elettronico 22

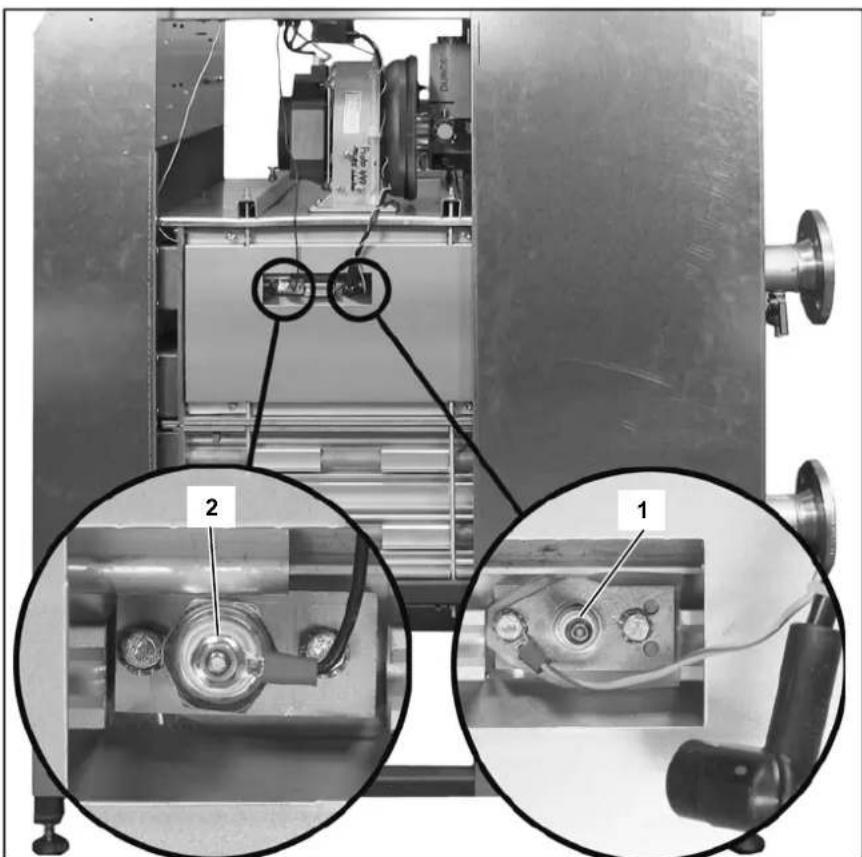

Manutenzione Elenco di controllo 23

Sostituzione

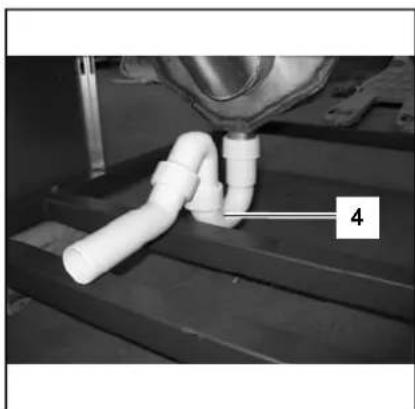

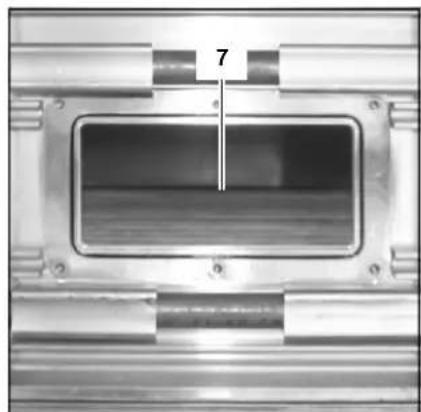

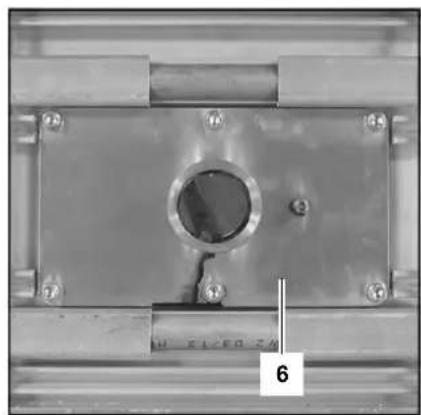

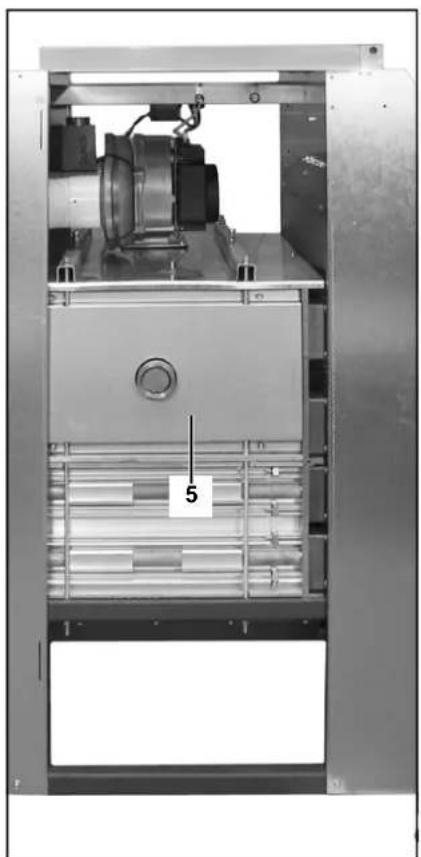

Pulizia del serbatoio della condensa 24

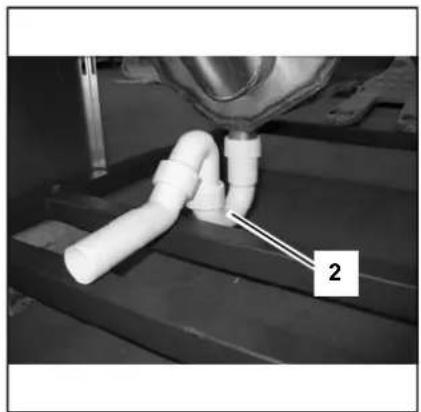

Pulizia e riempimento del sifone 24

Ispezione della camera di combustione 24

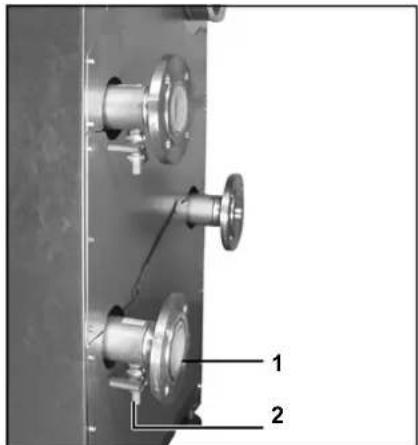

Qualità e pressione dell'acqua 25

Portata dell'acqua 25

Analisi della combustione 25

Pressione gas 25

Controllo di tenuta del gas 25

Dispositivi di sicurezza 25

Verbale di manutenzione 26

Blocchi 27

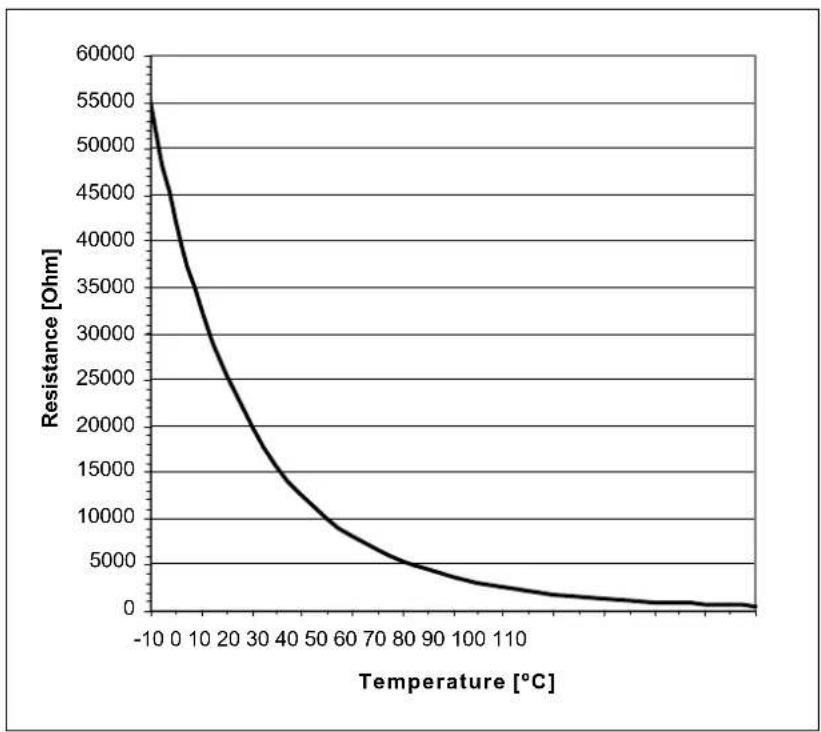

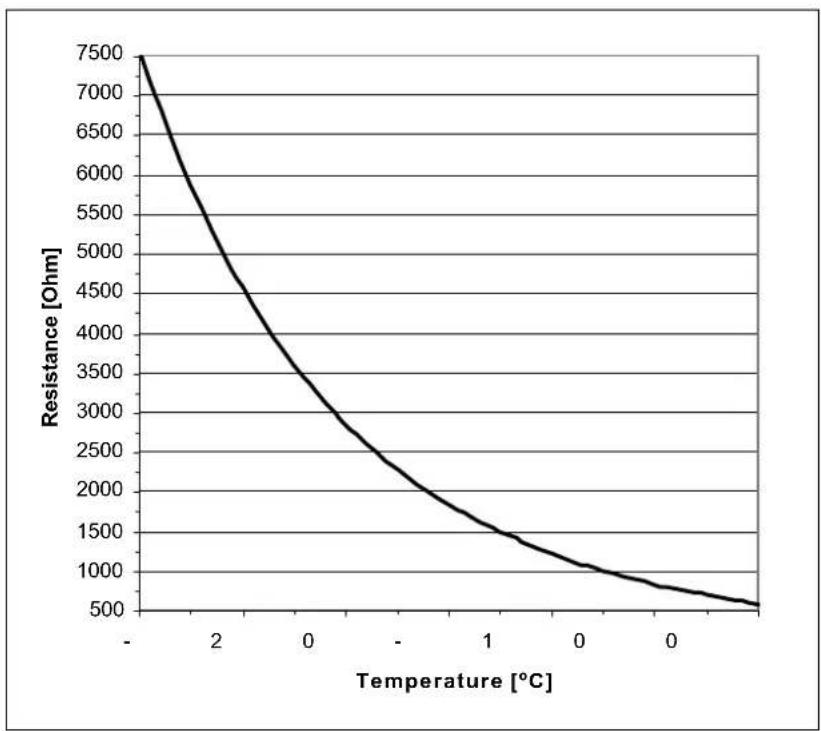

Valori dei sensori 30

Dichiarazione di conformità 31

degli elettrodi...

La presente documentazione

Applicazione

Norme e regolamenti

Regole generali

La presente documentazione contiene informazioni importanti che sono la base per la sicurezza e affidabilità di installatione, messa in esercizio e funzionamento della caldaia R600. Tutte le attività descriptorne nel presente documento devono essere eseguite esclusivamente da società autorizzate.

Il presente documento può essere modificato perché preventiva notifica. Non accettiamo obblighi ad adattare prodotti forniti in precedenza in modo da renderli conformi a tali modifiche.

Per la sostituzione di componenti della caldaia, utilizzare solo parti di ricambio originali: la mancata osservanza di但这a avventenza comporta la decadenza della garanzia.

Applicazione

La caldaia R600 pou èssereutilizzata solo per il riscaldamento e la produzione di acqua calda. La caldaia deveseessere collegata a sistemi chiusi con temperatura massima di 100^ (limite superiore di temperatura),mente la temperatura massima di regolazione èpari a 90^

Norme e regolamenti

Per l'installazione e il funzionamento della caldaia è necessario rispetto delle le norme attinenti (europee e locali).

• Regolamenti locali relativi agli edifici, per l'installazione di sistemi a combustione di miscele aria/gas.
• Regolamenti per la connessione della caldaia all'impiano elettrico.
• Regolamenti per la connessione della caldaia alla rete gas locale.
• Norme e regolamenti relative agli equipaggiamenti di sicurezza per I sistemi di riscaldamento.
• Eventuali ulteriori leggi e regolamenti locali relativi all'installazione e alla conduzione dei sistemi di riscaldamento.

La caldaia R600 e approvata CE e conformeagli standard europei di seguito elencati.

-92/42/CEE Direttiva sull'efficienza delle caldaie
- 2009/142/EEC Direttiva sugli impianti di distribuzione gas
- 73/23/CEE Direttiva sulla bassa tensione
- 2004 / 108 / EEC Direttiva sulla CEM
EN 656 Direttiva sulle caldaie di riscaldamento centralizzato alimentate a gas - caldaie di tipo B con potenza termica nominale in ingresso superiore a 70kW ma non superiore a 300kW
- EN 15420
Caldaie di riscaldamento centralizzato alimentate a gas - caldaie di tipo C con potenza termica nominale in ingresso superiore a 70kW ma non superiore a 1000kW
- EN 15417 Caldaie di riscaldamento centralizzato alimentate a gas - requisiti specifici per le caldaie a condensazione con potenza termica nominale in ingresso superiore a 70kW ma non superiore a 1000kW
EN 13836 Caldaie di riscaldamento centralizzato alimentate a gas - caldaie di tipo B con potenza termica nominale in ingresso superiore a 300kW ma non superiore a 1000kW
EN 15502-1 Caldaie di riscaldamento centralizzato alimentate a gas - parte 1: requisiti generali e prove
EN 55014-1 (2000)
Compatible elettromagnetica - requisiti per gli impianti elettrici, gli strumenti elettrici e apparati similari - parte 1: emissioni
- EN 55014-2 (1997)
Compatible elettromagnetica - requisiti per gli impianti elettrici, gli strumenti elettrici e apparati similari - parte 2: immunità - standard per le famiglie di prodotti

EN 61000-3-2 (2000)
Compatible elettromagnetica (EMC) - parte 3-2: limiti - limiti di emissione per le armoniche di corrente (corrente in ingresso nell'equipaggiamento 16 A per fase)
EN 61000-3-3 (2001)
Compatible elettromagnetica (EMC) - parte 3-3: limitazioni nelle variazioni, nelle fluttuazioni e nel flickering delle tensioni nei sistemi di alimentazione pubblici a bassa tensione, per equipaggiamenti con corrente nominale di 16 A per fase e non soggetti alla connessione condizionale
- EN 60335-1 (2002)
Elettrodomestici e apparati elettrici
assimilati - sicurezza - parte 1: requisiti generali
- EN 60335-2-102 (2006)
Elettrodomestici e apparati elettrici
assimilati - sicurezza: requisiti
particolari per impianti per la combustione di gas, gasolio e combustibile solito dotati di connessioni elettriche

Standard nazionali addizzionali

Germany:

• RAL - UZ 61 / DIN 4702-8

Syzzera:

Componenti della caldaia Principio di funzionamento

Principio di funzionamento

La R600 è una caldaia completamene modulabile. L'unità di controllo della caldaia adatta automaticamente il rapporto di modulazione alla richiesta di calore da parte delsystema. Cio avviene controllingla velocità della ventola. Il systemadi miscelazione a ciclo adatta la proportione tra gas e aria alla velocità della ventola, permantere il migliorare rapporto di combustione possibile e di consegenza la massima efficienza.I gas di scarico creati alla combustione vengono trasportati verso

il basso atraverso la caldaia e fuoriescono dal lato posteriori atraverso il raccordo al camino.

L'acqua di ritorno dalsystema entra nella caldaia nella sezione inferiore, dove èpresente la temperatura minore dei fumi della caldaia. In tale sezione avviene la condensazione.L'acqua viene trasportata verso l'altoattraverso la caldaia e ne esce alla sezione superiore (bruciatore).Il principio di funzionamento a flusso incrociato (acqua versusl'alto,gas combusti verso il basso) assicurare il massimo rendimento della combustione.

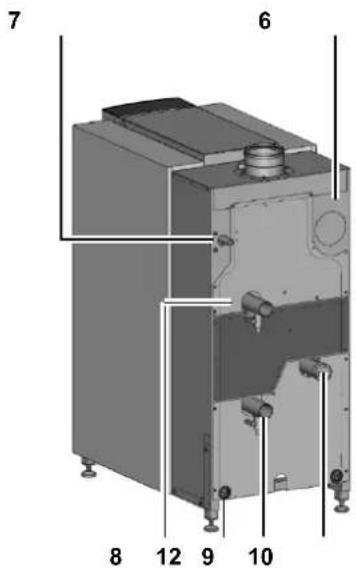

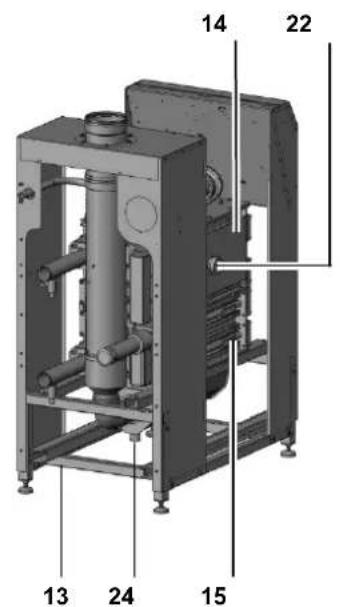

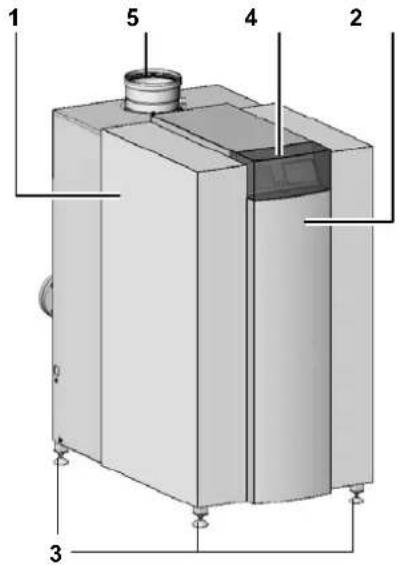

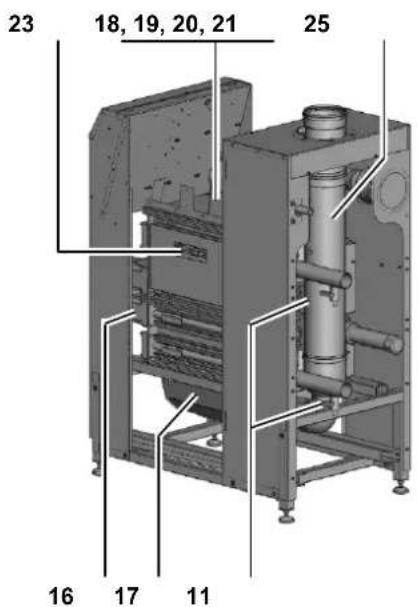

Componenti della caldaia

La caldaia R600 è composta dai componenti principali di seguito elencati.

1 Carcassa

2 Pannello anteriore

3 Piede regolabile

4 Pannello di controllo (sotto copertura)

5 Attacco gas di scarico

6 Attacco aria in ingresso (sotto Carcassa)

7 Attacco gas

8 Attacco acqua corrente

9 Attacco ritorno acqua

10 Il attacco ritomo acqua (calda) per utilizzo in sistemi separati

11 Valvola di riempimento e scarico

12 Connessioni elettriche in ingresso

13 Telaio

14 Gruppo bruciatore/ I scambiatore di calorie

15 Gruppo II e III scambiatore di calore

16 Testate aqua

17 Serbatoio condensa

18 Sistema di miscelazione gas/aria a ciclo

19 Ventola

20 Valvola gas

21 Pressostato gas

22 Apertura d'ispezione

23 Elettrodi accensione ionizzazione

24 Sifone

25 Adattatore removibile gas di scarico

L'unità di controlo LMS14 è in grado di controllare il funzionamento della caldaia in base ai valori di seguito elencati.

• Temperatura caldaia (funzionamento autonomo).

• Funzionamento a compensazione del tempo atmosferico (con sensore opzionale).

• Con controllo esterno 0 - 10 V (temperatura o capacité) da parte di un sistema di gestione dell'edificio.

R601 R602	R603	R604	R605		R606		R607
Pot. termica nom. in uscita a 80 - 60°C max/min*	kW 142	1/23.3 190	1/39.5 237		2/39.5 285		2/39.5 380		3/76.6 475	0/76.6
Pot. termica nom. in uscita a 75 - 60°C max/min*	kW 142	2/23.5 190	3/39.5 237		4/39.5 285		5/39.5 380		6/76.6 475	0/76.6
Pot. termica nom. in uscita a 40 - 30°C max/min*	kW 150	7/26.7 201	6/45.2 251		4/45.1 302		3/45.2 403		8/76.6 505	1.5/87.7
Pot. termica nom. superiore in ingresso max/min*	kW 145	0/24.5 194	0/41.5 242		0/41.5 291		0/41.5 388		0/80.5 485	0/80.5
Rendimento 80 - 60°C	%	98.0
Rendimento 40/30°C	%	103.9
Rendimento annuale (NNG 75/60°C)	%	106.8
Rendimento annuale (NNG 40/30°C)	%	110.4
Perdite da fermo (\( T_{acqua} \)=70°C)	%	0.21					0.18		0.17
Max. portata condensa	l/h	11	15		19	22			30	37
Consumo gas H (G20) max/min (10,9 kWh/m3)	m3/h	13.3/2.3	17.8/3.8		22.2/3.8	26.7/3.8		35.6/7.4	44.5/7.4	50.5/7.4
Consumo gas L (G25) max/min (8,34 kWh/m3)	m3/h	17.4/2.9	23.2/5.0		29.0/5.0	34.9/5.0		46.5/9.7	58.2/9.7	66.0/9.7
Consumo gas LL (G25) max/min (8,34 kWh/m3)	m3/h	17.4/2.9	23.2/5.8		29.0/5.8	34.9/5.8		46.5/11.2	58.2/11.2	66.0/11.2
Consumo gas GPL (G31) max/min (12,8 kWh/m3)	kg/h	11.3/1.9	15.2/3.2		18.9/3.2	22.7/3.2		30.3/6.3	37.9/6.3	43.0/6.3
Pressione gas H (G20)	mbar	20
Pressione gas L/LL (G25)	mbar	25
Pressione gas GPL (G31)	mbar	30/50
Massima pressione gas	mbar	100
Temperatura gas di scarico 80/60°C max/min	°C	78/61
Temperatura gas di scarico 40/30°C max/min	°C	56/30
Quantità gas di scarico max/min*	m3/h	238/40	318/69		397/69	477/69		636/134	795/134	901/134
Livello CO2gas naturale H/E/L/LL max/min	%	10.2/9.4
Livello CO2gas liquido P max/min	%	11.9/10.0
Livello NOx max/min	mg/kWh	35/15
Livello CO max/min	mg/kWh	14/8
Max. resistenza scarico permessa max/min	Pa	160/10	160/10		200/10	200/10		200/10	250/10	250/10
Volume acqua	I	27	31		35	61			68	75
Pressione acqua max/min	bar	8/1
Max. temperatura acqua (lim. sup. termostato)	°C	100
Max temperatura di regolazione	°C	90
Portata acqua nominale a dT = 20 K	m3/h	6.1	8.1		10.2	12.2		16.3	20.4	23.1
Resistenza idraulica a portata acqua nominale	kPa	10	18		28	15			27	42
Connessione elettrica	V	230/400
Frequenza	Hz	50
Fusibile connessione rete	A	10
Classe IP	-	IP20
Potenza ass. caldaia max/min (escl. pompa)	W	158/43	200/35		230/35	260/35		470/61	650/61	770/61
Potenza ass. pompa 3 stadi (opzionale)	W	170/90	190/120		380/210	380/210		530/300	720/380	1150/600
Potenza ass. pompa contr. di velocità (opzionale)	W	180/10	180/10		435/25	435/25		450/25	800/35	800/35
Potenza ass. pompa bypass (opzionale)	W	55/35	85/65		170/90	170/90		190/120	460/225	470/280
Peso (a vuoto)	kg	295	345		400	465			535	90
Rumorosità distanza 1 m	dB(A)	59
Corrente minima di ionizzazione	μA	6
PH condensa	-	3.2
Codice certificazione CE	-	CE-0063BS3840
Attacchi acqua	-	R2"				DN65 PN16
Attacco gas	-	R3/4"	R1"		R1"	R1"	R1.1/2"	R1.1/2"	R1.1/2"
Attacco gas di scarico	mm	150	150		200	200	250	250	250
Attacco asp. aria (utilizzato a camera stagna)	mm	130	150		150	150	200	200	200
Attacco condensa	mm	40	40		40	40		40	40

• carico minimo per gas H/L/PGL. Per i tipi R602-R607 con gas LL il valore minimo è maggiore del 15%.

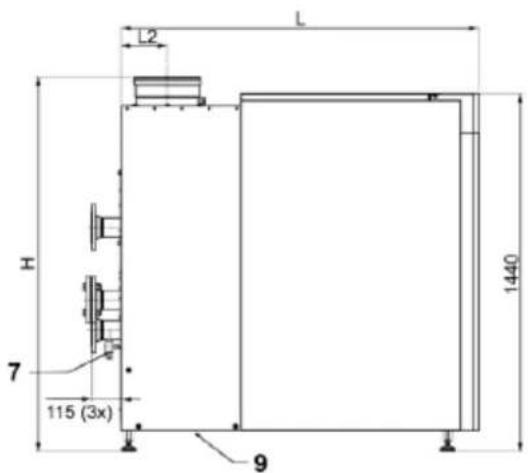

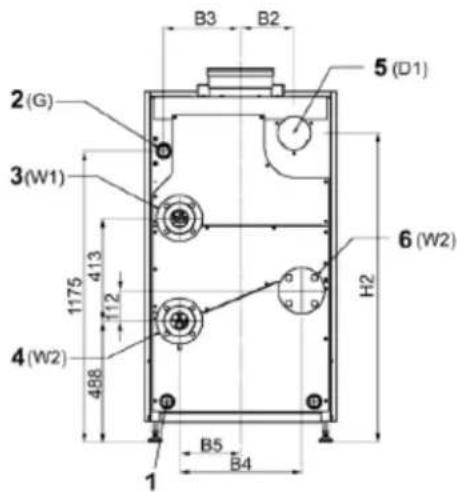

Dimensioni		R601	R602	R603	R604	R605	R606	R607
L	mm	1105	1260	1470	1220	1435	1585	1735
L2	mm		127.5		127.5		137.5
H	mm	1480	1480	1500	1500	1500	1500	1500
H2	mm	1120	1130	1130	1150	1245	1245	1245
B	mm	670	670	670	770	770	770	770
B2	mm	225	235	235	235	235	215	215
B3	mm	260	260	260	310	310	310	310
B4	mm	260	260	260	490	490	490	490
B5	mm	130	130	130	245	245	245	245
D1	mm (Diam.)	130	150	150	150	200	200	200
D2	mm (Diam.)	150	150	200	200	250	250	250
W1	R" / DN	R2"	R2"	R2"	DN65 PN16
W2	R" / DN	R2"	R2"	R2"	DN65 PN16
G	R	R 3/4"	R 1"	R 1"	R 1"	R 1 1/2"

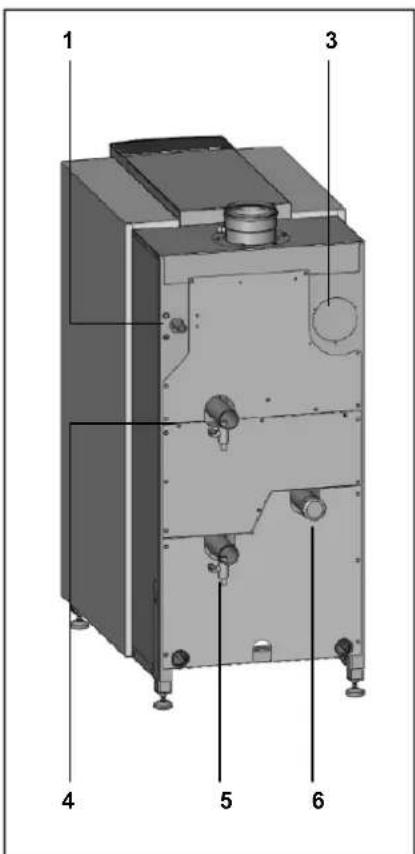

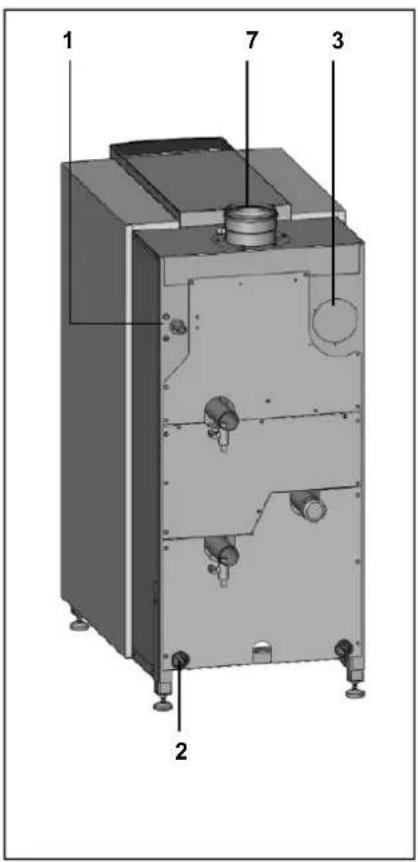

1 Connessioni elettriche
2 Alimentazione gas
3 Alimentazione acqua
4137Rtorn82qua(ngda)187.5
5 Aria in ingresso (sotto Carcassa)
6 Ritorno acqua (calda)
7 Valvola 1/2" di scarico acqua caldaia
8 Uscita gas di scarico
9 Scarico condensa tubo flessibile diam. 25mm

Contenuo della fornitura

Standard della caldaia

Accessori

Caldaia standard

L'imballaggio di segna della caldaia contiene i componenti di seguito elencati.

Componente pz. Confezione
Caldaia completamente montata e collaudata	1	Montata su blocchi in legno con bordi in legno, sigillata in pellicola di PE

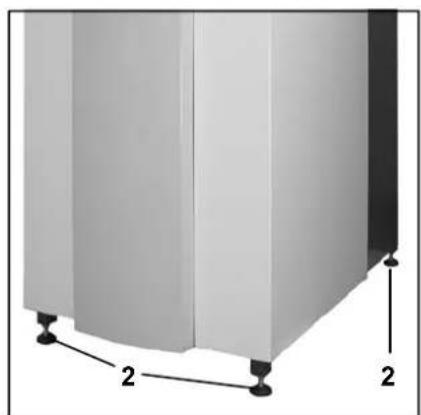

Piede regolabile 4 Montato sul telaio della caldaia
Sifone per attacco condensa 1 Scatola in cartone sopra lo scambiatore di calore (sotto la carcassa)
Kit di conversione per gas naturale L e propano, completo di istruzioni	1 Scatola in cartone sopra lo scambiatore di calore (sotto la carcassa)
Guida all'uso e all'installazione 1 Cartella attaccata al pannello posteriore della caldaia
Elenco parti di ricambio 1 Cartella attaccata al pannello posteriore della caldaia
Schema di cablaggio 1 Cartella attaccata al pannello posteriore della caldaia

Accessor

Per la caldaia è possible ordinare gli accessori di seguito elencati.

• Pompa standard a 3 stadi con kit di connessione.
• Pompa con controllo di velocità con kit di connessione.
  Valvola di sicurezza, manometro e disaeratore (3,4,5 o 6 bar) con kit di connessione.
• 2 pressosti di massima per l'acqua, con 1 termosto esterno di limite superiore con kit di connessione.
• Filtrgo gas con kit di connessione.
• Pressostato di massima gas.
• Termostato esterno di limite superiore, con kit di connessione.
• Tester di perdita valvola gas (non possibile per R601).
• Bypass controllato (completo di pompa) con kit di connessione.
• Scambiatore di calore a piastra (dT = 10~K / 15~K o dT = 20~K) con kit di connessione.
  Testata a bassa velocita, indicataper dT = 10K / 15K e dT = 20K con kit di connessione.

Testata doppia per la connessione di 2 caldaie in Cascata (escluso kit di connessione).
- Controller AVS75 per controloa una zona di riscaldamento o per connessione di eventuale ventola ambiente e/o valvola gas esterna.
- Controller di riscaldamento a zona addizionale RVS63, per il controllo di più di 2 zone (con scatola a parete, tutti I sensori e gli zoccoli necessari e il materiale di connessione per la comunicazione via bus).

Gli accessori elencati in precedenza sono studiati appositamente per la caldaia R600 e di consegenza facili da installare (plug and play). Scegliendo una combinazione dei kit elencati, è possibile create una soluzione di sistema personalizzata. Per ulteriori informazioni, consultare il proprio rivenditore.

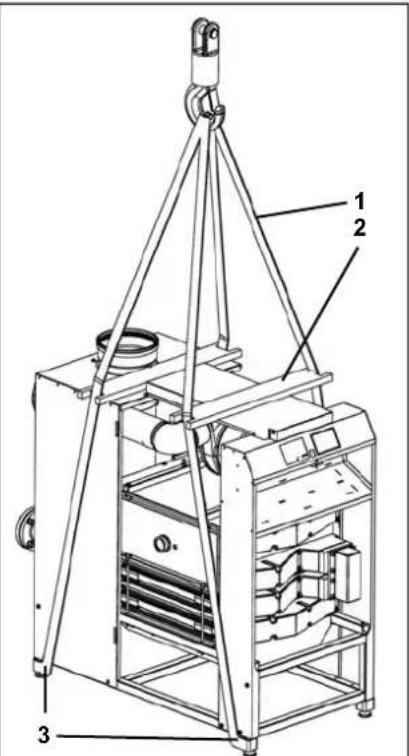

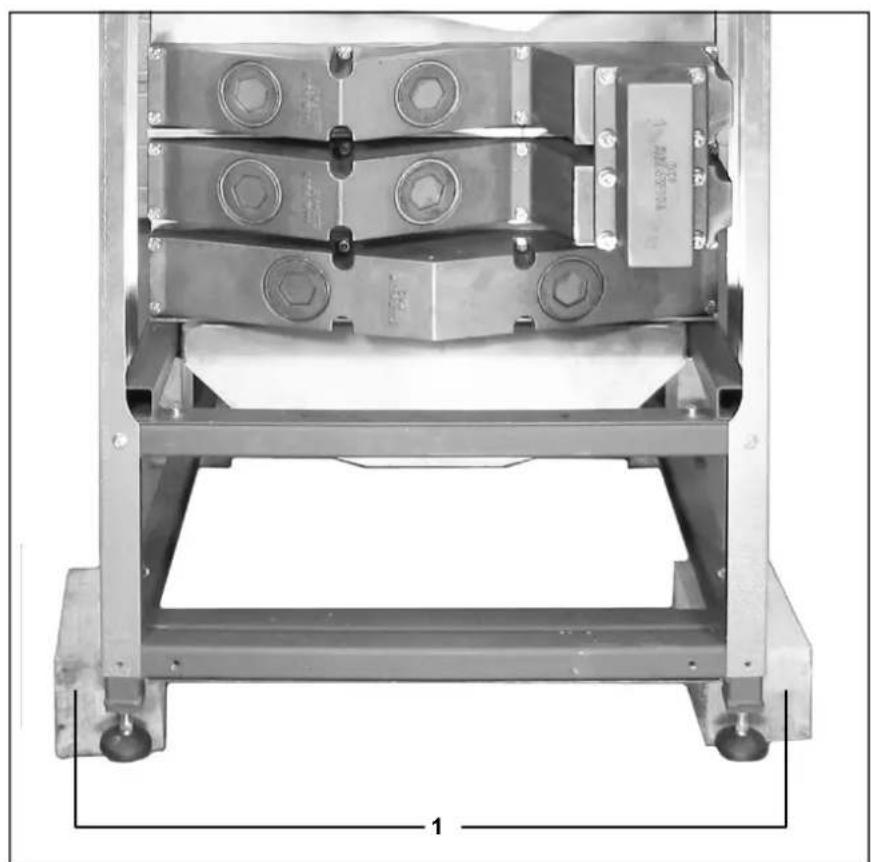

Trasporto della caldaia

1 Cinghia di sollevamento (4x)
2 Listello di ritegno in legno (2x)
3 Pos. cinghia di sollevamento (4x)

Trasporto della caldaia La caldaia R600 viene fornita come unità completeness montata e precollaudata. La larghezza massima è di 670 mm per i modelli R601-R603 e di 770 mm per i modelli R604-R607: ciò rende possibile il trasporto di tutti i modelliattraverso una normale porta, alla smontarli. La caldaia più essere trasportata con un transpallet, entrando dal davanti o dal fianco. Se necessario, la caldaia più essere scomposta in parti più piccola per un più facile trasporto all'interno del magazzino. La tabella segunte moste le parti principali smontate con i relativi pesi e dimensioni.

Per trasportare la caldaia con una gru, è necessario rimuovere la carcassa, prima di attaccare la caldaia alla gru stessa. Collegare sempre la gru al telao della caldaia utilizzato cinghie adequate.

Componente R601 R602 R603 R604	R605 R606	R607
Gruppo bruciatore/I scambiatore di calore	Peso [kg]	86	100	112	135	158	181	198
	Lungh. [mm]	735	885	1035	735	885	1035	1185
	Largh. [mm]	400	400	400	680	680	680	680
	Altezza [mm]	321	321	321	321	321	321	321
Gruppo II e III scambiatore di calore Peso	[kg]	90	103	116	150	170	198	219
	Lungh. [mm]	735	885	1035	735	885	1035	1185
	Largh. [mm]	400	400	400	680	680	680	680
	Altezza [mm]	244	244	244	244	244	244	244
Serbatoio condensa Peso [kg]		7	9	10	11	12	13	15
	Lungh. [mm]	589	739	889	589	739	889	1039
	Largh. [mm]	385	385	385	665	665	665	665
	Altezza [mm]	225	225	225	225	225	225	225
Telaio Peso [kg]		15	16	17	17	18	19	21
	Lungh. [mm]	990	1140	1350	1100	1320	1470	1620
	Largh. [mm]	624	624	624	724	724	724	724
	Altezza [mm]	335	335	335	335	335	335	335
Telaio a U anteriore con scheda elettronica	Peso [kg]	11	11	11	12	12	12	12
	Lungh. [mm]	628	628	628	728	728	728	728
	Largh. [mm]	1304	1304	1304	1304	1304	1304	1304
	Altezza [mm]	202	202	202	202	202	202	202

Rimozione della carcassa

Trasporto della caldaia Prima di trasportare la caldaia, rimuovere la carcassa, per evitare di danneggiare le parti durante iltrasporto. Per rimuovere la carcassa, effettuare la procedura di seguito descritta.

Installazione della caldaia

Installazione della caldaia

La caldaia deve essere collocata in un locale caldaia protetto dal ghiaccio. Se il locale caldaia è sul fatto, la caldaia non deve mai essere il punto più alto dell'installazione.

Per il posizionamento della caldaia, rispetto le distance minime della figura seguente. Se la caldaiaiene posizionata con minori spazi liberi, le attività di manutenzione divengono più difficoltose.

Una volta che la caldaia è nella corretta posizione, i blocchi in legno (1) possono essere rimossi e il piede regolabile (2) (con smorzatori per le vibrazioni) delve essere regolato alla giusta altezza. Gli allacciamenti di acqua e gas devono essere effettuali dopo montato il piede, in quanto influiscono sull'altezza esatta di tutti gli attacchi.

Allacciamento della caldaia

Allaccimento della caldaia

Il presente capitolo descrive gli allacciamenti alla caldaia di seguito elencati.

• Attacchi idraulici
  Attacco di scarico condensa
  Attacco gas
  Attacco gas di scarico
  Attacco aspirazione aria (sotto Carcassa)
• Connessione elettrica

La caldaia deve sempre essere allacciata in modo che il systema sia conforme a tutti gli standard e le regole inerenti (europee, nazionali e locali). E responsabilità dell'institutare assicurare che tutti gli standard e le regole vengano rispettati.

Attacchi idraulici

La caldaia deve sempre essere allacciata in modo che il flusso dell'acqua attraverso la caldaia stessa sua garantito in qualsiasi momento.

Connettere gli attacchi di mandata (4) e ritorno (5) dell'impianto in assenza di tensioneagli attacchi della caldaia. Se la caldaiaieneutilizzatain un impianto con due circuiti di ritorno, il ritorno comune diventa il ritorno bassa temperatura e la seconda connessione di ritorno (6) è il ritorno alta temperatura (rimuovere tappo/flangia prima della connessione).

Il kit accessorio (opzionale) con valvola di sicurezza, manometro e disaeratore deve essere montato sull'attacco di mandata (4) della caldaia, prima di collegarlo all'impianto.

Il kit (opzionale) pompa deve essere montato direttamente sull'attacco di ritorno (5) della caldaia, prima di collegarlo all'impianto.

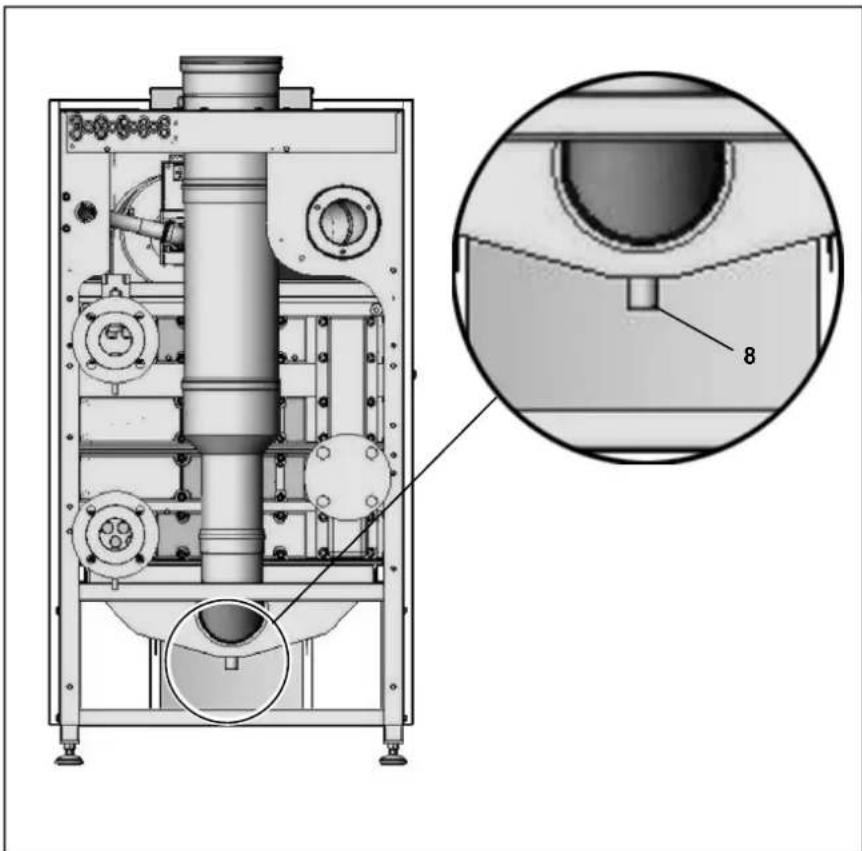

Attacco per la condensa (8)

Una volta riempitolo con acqua, il sifone (compreso nella fornitura) deve essere installato sull'attacco in basso del serbatoio per la condensa. Passare il manicotto sotto il telaio sul retro della caldaia e connetterlo alsystema di scarico del vano caldaia. Il collegamento all'impianto di scarico deve sempre avvenire con un allacciamento aperto, per evitare allagamenti della caldaia in caso di otturazione dello scarico.

Allaccimento della caldaia

Attacco gas

L'attacco alla rete gas deve essere effettuato da un installatore autorizzato in conformità con gli standarde regolamenti inerenti, nazionali e locali.

Connettere la tubazione del gas dal
systema in assenza di tensione
all'attacco gas (1) della caldaia.
Montare un rubinetto gas direttamente
dietro la caldaia.

É possible montare un filtro gas direttamente sull'attacco gas della caldaia.

Attacco gas di scarico

I regolamenti per la realizzazione dei sistemi di scarico sono molto differenti da Paese a Paese. è necessario assicurare che vengano rispetto tutte le regole nazionali riguardanti i sistemi di scarico gas.

Collegare ilsystemadi scarico gas all'appostoattacco(2) della caldaia; utilizzare solo sistemi di scarico con allacciamentienza interruzioni.Non è necessariocreareuno scarico condensa separato per il systemadi scarico gas,in quanto la condensa viene scaricataattraversoil sifone della caldaia.Si notinoipuntidelogo elencati.

• Si raccomanda di utilizzato sistemi di scarico gas in acciaio inossidabile o PPS.
  Il diametro del systemi di scarico gas deve essere scelto per via di calcolo in conformità con le normative nazionali.
  Realizzare un sistema di scarico gas il più breve possibile (per la massima lunghezza si veda la documentazione).
  Realizzare i passaggi orizzontali con un angolo minimo di 3^

Connessione per l'aria di combustione

Il condotto aria deve essere collegato solo in caso di installazione a camera stagna. Il pretraranciato (3) devese rimosso per connettere il condotto aria all'interno della caldaia. Il diametro deve essere calculato da un tecnico abilitato secondo le normative vigenti ed insieme alsystema di evacuationfe fumi. La lunghezza dei condotti non deve generate perdite di carico superiori alla prevalenza residua del ventilatore (vedere capitolo: dati tecnici)

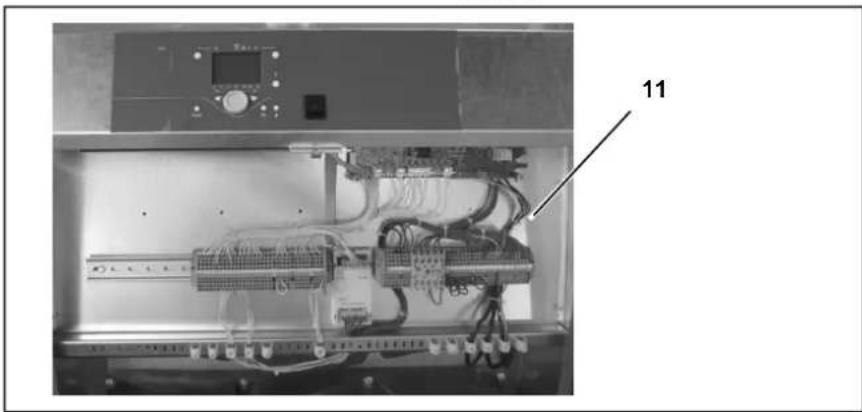

Connessione elettrica

La connessione elettrica deve essere effettuata da un installatore autorizzato in conformità con gli standarde regolamenti inerenti, nazionali e locali.

Per l'alimentazione elettrica è necessario utilizzato un interruptore con aperture del contatto di almeno 3 mm all'interno del vano caldaia. Tale interruptatore può essere utilizzato per disconnettere l'alimentazione durante la manutenzione.

Tutti i cavi devono passare attraverso i pressa cavi (2) presenti nella parte posteriore della caldaia per arrivare, usando le apposite canaline, fino al pannello di controllo (11).

Collegare tutti i cavi ai terminali in base allo schema di cablaggio della caldaia (allegato in una cartella attaccata al pannello posteriore della caldaia).

Messa in funzione

Acqua e impianto idraulico

La messa in funzione della caldaia deve essere effettuata solo da personale autorizzato. Il mancato rispetto di但这a condizione causa la decadenza della garanzia.

E necessario compilate un verbale della messa in funzione (si veda la fine del presente capitolo per un esempio di verbale di messa in funzione).

Il presente capitolo describes la messa in funzione della caldaia con il commando standard. Se si installa un commando di sistema addizionale,fare riferimento al relative manuale per la sua messa in funzione.

Potenza termica della caldaia [kW]	Max. somma di terre alcaline \( \left\lbrack {\mathrm{{mol}}/{\mathrm{m}}^{3}}\right\rbrack \)	Max. durezza totale \( \left\lbrack {{\mathrm{d}}^{ \circ }\mathrm{H}}\right\rbrack \)
50 - 200 2.0 11.2
200 - 600 1.5 8.4

Concentrato \( \mathrm{{Ca}}{\left( {\mathrm{{HCO}}}_{3}\right) }_{2} \)		Capacità dell'installazione Q (kW)
		150	200	250	300	400	500	600
mol/m3 d°H Max. volume riempimento acqua V max [m3]
≤0.5 ≤2.8			-	-	-		-
1.0	5.6	-	-	-	-	-	-	-
1.5	8.4	3	4	5	6	8	10	12
2.0	11.2	3	4	5	6	6.3	7.8	9.4
2.5	14.0	1.9	2.5	3.1	3.8	5.0	6.3	7.5
≥3.0	≥16.8	1.6	2.1	2.6	3.1	4.2	5.2	6.3

Qualità dell'acqua

L'impianto deve essere riempito di acqua con pH compreso tra 8,0 e 9,5. La presenza di cloro nell'acqua non deve superare i 50~mg / l .Evitare in ogni caso la penetrazione di ossigeno per diffusione.I danni allo scambiatore di calore causati alla diffusione di ossigeno non sono coperti alla garanzia.

Nelle installazioni con grande volumi di acqua è necessario rispetto il massimo volume di riempimento e il massimo volume addizionale con i valori di durezza definite nella standard tedesco VDI2035. Nella tabella segunte sono riportati i valori nominali per il riempimento e l'acqua addizionale per la caldaia R600, in conformità con la normativa VDI2035.

La tabella seguente fornisce un'indicazione della relazione tra la qualita dell'accu e il massimo volume di riempimento durante la vita di servizio della caldaia. Per ulteri informazioni, consultare il testo originale della normativa VDI2035.

Pressione dell'acqua

Aprière le valvole dell'impianto. Controllare la pressione dell'acqua nell'impianto. Se la pressione dell'acqua è insufficiente (vedere tabella seguente) augmentare la pressione almeno sino alla pressione minima richiesta, riportata in tabella. Il riempimento può avvenireattraverso la valvola di riempimento e scarico (2) sull'attacco di ritorno (1) della caldaia.

Minima pressione di esercizio [bar]	Temperatura di mandata [°C]
>1.5	90
>1.0	80

Impianto idraulico

Controllare che la caldaia sia idraulicamente collegata all'impianto in modo che il flusso di acqua sia sempre garantito durante il funzionamento del bruciatore. Il flusso dell'acqua è controllato dal flussimetro nella caldaia e la mancanza di flusso causa l'immediato arresto del bruciatore e il blocco della caldaia.

Messa in funzione

Alimentazione gas

Attacco condensa

Attacchi di scarico e aspirazione aria

Alimentazione gas

Controllare la tenuta dell'attacco di alimentazione gas sulla caldaia. In caso di perdite, eliminare la perdita prima di avviare la caldaia!

Rimuovere I'eventuale aria tra la valvola del gas e la tubazione del gas stesso. Cio è possibile sul punto di test (1) del pressostato gas. Non si dimentichi, in seguito, di richiudere il punto di test!

Controllare il tipo e i valori del gas con la società di fornitura locale, per sapere per quale tipo di gas è necessario eseguire la messa in funzione della caldaia.

Consultare le istruzioni del kit di conversione se la caldaia deve essere installata con gas naturale L o GPL.

Attacco condensa

Rimuovere il sifone (2) dall'attacco per la condensa. Riempire il sifone con acqua e rimontare nella posizione originale. Assicurarsi che il sifone sa pieno prima di avviare la caldaia, per evitare la fuoriuscita di gas di scaricoattraverso l'attacco per la condensa

Attacchi di scarico e aspirazione aria

Controllare che gli impianti di scarico e aspirazione aria siano realizzati in conformità con le normative nazionali e locali. Le installazioni non conformi con tali normative non sono autorizzate alla messa in funzione.

Assicurarsi che tutte le connessioni siano libere.

Le dimensioni degli allacciamenti di scarico e aspirazione aria non devono essere ridotte.

Messa in funzione

Preparazione della caldaia per la prima accensione

Legenda:

A Interrupttore On/Off
B Tasto ESC
C Manopola di regolazione temperatura ambiente
D Tasto di conferma (OK)
E Tasto funzionamento manuale
F Tasto funzione spazzacaming
G Tasto informazione
H Tasto reset
I Tasto modo operativo circuito(I) riscaldamento
L Display
M Tasto modo operativo ACS

Preparazione della caldaia per la prima accensione

• Apire l'attacco gas.
• Chiodere l'interruttore principale di alimentazione della caldaia.
  Accendere la caldaia con il pulsante on/off (1).
  Assicurarsi che la caldaia resti in modalità standby (O);
• Controllare il funzionamento della pompa: assicurarsi che il senso di rotazione sia corretto.
• Eliminare eventuale aria alla pompa togliendo il cappuccio terminale sulla carcassa del motore della pompa.

É consigliato mantenere la caldaia al 50% del carico per un duro tempo dopo il primo avviamento: QUESTÀ è infatti la base più semplice per avviare l'analisi della combustione. Ciò può essere assicurato come descritto di seguito.

• Premendo il pulsante (I) per più di 3 secondi la caldaia passa in modalità di arresto;
• Premere il pulsante Info (G) e l'attuale carico (%) della caldaia appeare nel display;
• Scegliere, set up (confermare con il tasting OK), ora il carico della caldaia cui è più essere variato ruotanto la manopola (C) e confermando il tasting al 50% premendo il tasting OK.

Dopo la verifica dei valori di combustione (vedere pagina successiva), la modalità Stop può essere fermata premendo il tasto mode (I) per più di 3 secondi.

Analisi della combustione

Controllo della combustione a pieno carico

Avviare la caldaia in funzione arresto regolatore al 50% . Se si la caldaia funziona al 50% del carico, attendere 3 minuti per consentire la stabilizzazione della combustione nella caldaia. Aumentare quindi gradualmente il carico al 100% . Controllare la pressione del gas sull'ingresso della valvola gas nelle augmente il carico della caldaia: la pressione del gas non deve mai scendere molto il minimo richiesto - vedere i dati tecnici. Impostare il pressostato di minima del gas (1) sul 75% della pressione richiesta per il gas.

Controllare le impostazioni di combustione tramite il punto di test nell'allacciamento al camino (3). Se necessario, correggere le regolazioni con la vite di regolazione sull'uscita della valvola gas (2).

Controllo della combustione al carico minimo

Avviare la caldaia a carico minimo (0%) . Controllare le impostazioni di combustione come descripto per il piano carico. Se necessario, correggere le regolazioni con la vite a brugola sui due lati della valvola gas (4).

Controllo della combustione al 50% del carico

E consigliato un ulteriore controlo di riferimento dei valori di combustione al 50% del carico per controllare che la valvola gas sa regolata in modo da ottenere un comportamento di modulazione normale. Il valore di CO_2 devere ricadere tra l'impostazione per il piano carico e quella per il carico minimo. Il valore di CO delve essere uguali a quelli del piano carico e del carico minimo.

Completata la prova di combustione, assicurarsi di reimpostare la caldaia sulla modalità automatica (©).

Impostazioni di combustione G20 / G25
R601-R	607
CO2,max %	10.2 ± 0.2
COmax	ppm	< 30

Impostazioni di combustioneGPL G31
Convertire la caldaia prima delfunzionamento in questa modalità(vedere le istruzioni del kit diconversione)
R601-R607
CO2,max%	11.9 ± 0.2
COmax	ppm	< 30

Impostazioni di combustione G20 / G25
R601-R607
CO2, min	% 9.4 ± 0.2
COmin	ppm	< 30

Impostazioni di combustione GPL G31
Convertire la caldaia prima del funzionamento in questa modalità (vedere le istruzioni del kit di conversione)
R601-R	607
CO2, min %	10.0 ± 0.2
COmin	ppm	< 30

Controllo del flusso dell'acqua

Controllo del flusso dell'accua

Il flusso dell'acquaattraverso la caldaia.
deveseesserecontrollatoconidue
metodi descritti di seguito.

Misurazione del T

Controllare la differenza di temperatura ai due capi della caldaia (ΔT mandataritorno) con la caldaia stessa al 100% del carico. Il ΔT nominale è 20 K e deve essere compreso tra 15 K e 25 K per il sicuro funzionamento della caldaia. Un'indicazione della portata effettiva può essere ottenuta con il segunte calcolo (si veda la tabella segunte per i dati nominali).

$$ q _ {\text {e f f}} = \left(\Delta T _ {\text {n o m i n a l e}} / \Delta T _ {\text {m i s u r a t o}}\right) ^ {*} q _ {\text {n o m i n a l e}} \left[ \mathrm {m} ^ {3} / \mathrm {h} \right] $$

Misurazione del p

Controllare la differenza di pressione ai due capi della caldaia ( p mandataritorno) con la pompa della caldaia in funzione (non è richiesto il funzionamento del bruciatore). Il p per ciascuno dei vari tipi di caldaia è riportato nella tabella segunte; il p effettivo devese 0.35^ p_nomiale ≤ P ≤ 1.75^ p_nomiale . Un'indicazione della portata effettiva può essere ottenuta con il seguente calcolo (si veda la tabella segunte per i dati nominali).

$$ \mathbf {q} _ {\text {e f f}} = \sqrt {\left(\Delta p _ {\text {m i s u r a t o}} / \Delta p _ {\text {n o m i n a l e}}\right) ^ {*} q _ {\text {n o m i n a l e}} \left[ m ^ {3} / h \right]} $$

Dati sulla portata dell'acqua
	R601	R602	R603	R604	R605	R606	R607
Portata nominale [m3/h] 6.1		8.1	10.2	12.2	16.3	20.4		23.1
ΔT alla portata nominale [°C]	20
Δp alla porta	portata	nominale	[kPa]	10	18	28	15	27

Messa in funzione

Controllo funzionale dei dispositivi di sicurezza

Controllo di tenuta del gas

Arresto della caldaia

1 23

Controllo funzionale dei dispositivi di sicurezza

E necessario controllare il corretto funzionamento di tutti i dispositivi di sicurezza. Nella caldaia standard, i dispositivi di sicurezza sono un sensore di temperatura sulla mandata acqua, un sensore di temperatura dei gas di scarico, un pressostato di minima dell'acqua, un pressostato di minima del gas e l'elettro di ionizzazione. Il controlledi tali dispositivi cui siere effettuato come descritto di seguito.

Sensore di temperatura sulla mandata acqua (1)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 20. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

Sensore di temperatura sulla ritorna acqua (2)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 40. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

Sensore di temperatura dei gas di scarico (3)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 28. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

Pressostato di minima del gas (5)

Chiudere il rubinetto del gas con la caldaia in posizione di stand-by (6).
Aprire il punto di test sul tubo del gas (4) misurando contemporaneamente la pressione del gas sul punto di test del pressostato gas (5). Quando si raggiunge il valore di disattivazione, la caldaia passa in blocco n. 2. Chiudere ambedue i punti di test e aprire il rubinetto del gas.

Elettro di ionizzazione (6)

Disconnettere la connessione elettrica dell'elettrodo di ionizzazione con la caldaia in funzione: delve verificarsi un blocco n. 128. La caldaia tentera di ripartire. Con la connessione elettrica rimossa, il riavvio causera un blocco n. 133. Una volta ripristinata la connessione, il riavvio sare possibile.

La misurazione della corrente di ionizzazione è possibile mediante un multimetro (portata A) tra l'elettrodo di ionizzazione e la sua connessione elettrica. La corrente di ionizzazione devese essere sempre superiore a 1,2 A: in condizioni normali devese essere 6 A o superiore.

Controllo di tenuta del gas

Controllare la tenuta gas di tutti i raccordi sigillati con un sapone approvato o un analizzatore elettronico di gas, ad esempio su:

Punti di test
Raccordi filettati
Guarnizioni dell'impliano di miscelazione, ecc.

Arresto della caldaia

Se non deve essere utilizzata per lunghi periodi, arrestare la caldaia come descritto di seguito.

• Commutare la caldaia in modalita stand-by (6).
• Spagnere la caldaia con il pulsante on/off (7).
• Disattivare l'alimentazione alla caldaia aprendero l'interrottore di rete nel vano caldaie.
• Chiudere l'alimentazione gas della caldaia.

Verbale di messa in funzione

Verbale di messa in funzione R600
Progetto
Tipodi caldaia Progetto
Numero di seriè Indirizzo
Anno Cità
Carico nominale (Hi) [kW] Data
Uscita nominale (Hi) [kW] Tecnico
Implanto
Pressione dell'acqua [bar] Installazione: Sommità del fatto		Idraulica:	Testata a bassa velocità	□
pH acqua [-] Piano terra			Scambiatore a testa placcata	□
Durezza dell'acqua [d°H]				□
Cloro nell'acqua [mg/l]			Altro:	□
ΔT acqua a piano carico [°C]				□
Δpboiler acqua [kPa]			Scambiatore a testa placcata	□
Portata acqua [m3/h]			Bypass caldaia	□
Regolazione pompa [-]			Altro:	□
Dispositivi di sicurezza
Regolazione limite superiore [°C]	Sensore flusso dell'acqua controllato
Regolazione limitatore di temperatura [°C]	Sensore gas di scarico controllato
Regolazione press. di minima gas [mbar]	Pressostato mandata acqua controllato
Tempo di accensione bruciatore [s]
Analisi della combustione
	Carico 100%	Carico 50%	Carico minimo
Consumo gas	[m3/h]	[m3/h]	[m3/h]
Pressione gas	[mbar]	[mbar]	[mbar]
CO2	[%]	[%]	[%]
O2	[%]	[%]	[%]
CO	[ppm]	[ppm]	[ppm]
NOx	[ppm]	[ppm]	[ppm]
Tatmosferica	[°C]	[°C]	[°C]
Tgas di scarico	[°C]	[°C]	[°C]
Tmandata acqua	[°C]	[°C]	[°C]
Tritorno acqua	[°C]	[°C]	[°C]
Corrente di ionizzazione	[μA]	[μA]	[μA]
pventola	[mbar]	[mbar]	[mbar]
Ppannello supremere	[mbar]	[mbar]	[mbar]
pcamera di combustione	[mbar]	[mbar]	[mbar]
Annotazioni

DHW = acqua industriale

Elementi di lavoro

Tasto modo operativo ACS (M)

Per insere la produzione acqua calda. (barra sul display tutto il symbolo del rubinetto)

Tasto modo operativo circuito(i) riscaldamento (I)

Per impostare 4 diversi modi operativi di riscaldamento:
autom. orologio: regime automatico
secondo programma orario
sole 24 ore: riscaldamento con setpoint comfort
luna 24 ore: riscaldamento con setpoint ridotto
modo antigelo: riscaldamento disinserito, funzione antigelo attiva

Display (L)

Tasto informazione (G)

Consultazione delle seguenti informazionienza influsso sulla regolazione: temperature, stato operativo riscalamento/ACS, avvisi di erre

Manopola di regolazione temperatura ambiente (C)

Per modificare la temperatura ambiente

• Per selezionare e modificare le impostazioni durante la programmazione.

Tasto di confirma (OK) (D)

Tasto ESC (B)

Entrambi i tasti sono utilizzati insieme alla manopola - + per la programmazione e la configurazione del regolatore. Le impostazioni che non possono essere selezionate con gli elementi di lavoro richiedono una programmazione specifica.

Premendo il tasto ESC si passa di volta inolta al livello superiore; i valori modificati non vengono ripresi.

Per passare al livello di lavoro successivo o salvare i valori modificati, premere il tasto OK.

Tasto funzionamento manuale (E)

Premendo il tasto si inserisce il funzionamento manuale del regolatore; tutte le pompè sono in funzione, il miscelatore non viene più comandato e il bruciatore è regolato a 60^ (sul display appare il symbolo del caccia- vite).

Interruttore On/Off (A)

Posizione 0: l'apparecchio e tutti i componenti elettrici collegati non sono molto tensione. La protezione antigelo non è garantita.

Posizione I:

l'apparecchio e tutti i componenti elettrici collegati sono pronti per l'uso.

Legenda:

A Interrupttore On/Off

B Tasto ESC

C Manopola di regolazione temperatura ambiente

D Tasto di confirma (OK)

E Tasto funzionamento manuale

F Tasto funzione spazzacamino

G Tasto informazione

H Tasto reset

I Tasto modo operativo circuito(I) riscaldamento

L Display

M Tasto modo operativo ACS

Funzione deaerazione (E) Premendo il tasto per più di 3 secondi si effettua la disaerazione automatica lato acqua, ad esempio dopo il primo riempimento dell'implanto. L'implanto viene commutato sul modo operativo protezione.

Le pompe vengono inserite e disinserite più volte. In tal modo l'eventuale valvola a 3 vie si commuta sulla posizione ACS e le pompe vengono di nuovo inserite e disinserite più volte. Al termine di esta funzione, la caldaia ritorna nuovamente in regime normale.

Tasto funzione spazzacamino (F)

Premendo brevamente il tasto la caldaia si porta nel modo operativo per la misurazione delle emissioni; per disattivare la funzione premere ancora il tasto (la funzione si disattiva auto-maticamente dopo 15 minuti; symbolo del cacciavite sul display).

Tasto reset (H)

Premendo brevamente il tasto reset si annulla il blocco del bruciatore.

Descrizione del display

Programmazione

Riscaldamento con setpoint comfort

Riscaldamento con setpoint ridotto

Riscaldamento con setpointe protezione antigelo

Processo in corso - attendere

Bruciatore in funzione (solo caldaie a gasolio/gas)

Avisi di erre

INFO

Livello informativo attenuato

PROG

Programmazione attivata

ECO

Riscaldamento temporaneamente spento; funzione ECO attiva

Funzione vacanze attiva

Indicazione circuito riscaldamento

Funzionamento manuale / Funzione spazzacamino

No.

Numero riga di lavoro

(numericodel parametro)

Programmazione

premere 1 volta il tasto OK

Visualizzazione base (livello tasti)

premere 1 volta il tasting OK premere il tasting INFO per 4 secondi

Utente finale

• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
  Modificare con la manopola + -
• Confermare con il tasto OK
  Premere ESC per ritornare alla visualizzazione di base

Messa in servizio

Specialista

• Selezionare il livello utente desiderato
• Confermare con il tasto OK
• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
  Modificare con la manopola + -
• Confermare con il tasting OK
  Premere ESC per ritomare alla visualizzazione di base

Visione d'insieme funzioni principali regolatore elettronico

OK = Conferma

ESC = annullare/tornare alla

visualizzazione base

Tasto Azione	Procedura Visualizzazioni / Funzione
	Impostare la temperature ambiente desiderata	CR2 Insieme a CR1 Girare la manopola verso destra/ sinistra Girare alla manopola Salvare con il tasto OK o attendere 5 sec. ESC oppure - Premere il tasto
	Impostare la temperature ambiente desiderata per CR1 o CR2	CR2 indipendente da CR1 Girare la manopola verso destra/ sinistra Premere il tasto OK Girare la manopola verso destra/ sinistra Salvare con il tasto OK o attendere 5 sec. oppure - Premere il tasto ESC
	Inserire/disinserire il re-gime ACS	Premere il tasto Regime ACS On / Off (barra sotto il simbolo ACS visible/non visible) - On: produzione acqua calda secondo programma orario - Off: nessuna produzione di acqua calda - Funzioni di protezione attive
Auto	Cambiare modo operativo	Impostazioni di fabbrica Premere brevamente il tasto Premere più volte il tasto Premere più volte il tasto Premere più volte il tasto
	Funzione arresto regolatore	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.
	Visualizzazione diverse informazioni	Premere 1 volta il tasto Premere più il tasto Premere più il tasto ...... Premere il tasto
	Modo operativo secondo setpoint da impostare manualmente	Premere breve Premere il tasto
	Modificare la tempera-tura della caldaia im-postata in fabbrica	Premere breve Premere il tasto > 3 sec. Premere più il tasto > 3 sec.
	Funzione deaerazione Pre	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.

min.

max.

Manutenzione

Elenco di controllo Sostituzione degli elettrodi

La manutenzione della caldaia deve.
essere effettuata solo da personale autorizzato.

Per assicurare un continuo e corretto funzionamento della caldaia,questa delve essere ispezionata almeno una volta I'anno. E necessario compilare un verbale di manutenzione (si veda la fine del presente capitolo per un esempio di verbale di manutenzione).

Elenco di controlo

Di seguito sono elencate le attività da eseguire: per la descrizione dettagliata delle attività principali, vedere i paragrafi successivi.

Sostituire gli elettrodi di accensione ionizzazione.
Pulire il serbatoio della condensa.
Pulire eriempire il sifone.
- Ispezionare e, se necessario, pulire, la camera di combustione.
Controllare la pressione dell'acqua nell'impiano.
- Controllare la qualità dell'acqua nell'impianto e dell'acqua di alimentazione.
- Controllare la portata dell'acqua atraverso la caldaia.
- Controllare e correggere i valori di combustione a piano carico e a carico minimo con un analizzatore di combustione.
Controllare la pressione del gas.
verso la caldaia.

Controllare la tenuta di tutti i raccordi sigillati e i punti di test.
- Controllare la funzionalità di tutti i dispositivi di sicurezza
- Compilare un verbale di manutenzione.

Sostituzione degli elettrodi

Gli elettrodi si trovano sul lato destro della caldaia. Sostituire l'elettrodo di accensione (1) e l'elettro do ionizzazione (2) come in figura.

Manutenzione

Pulizia del serbatoio della condensa Pulizia e riempimento del sifone Ispezione della camera di combustione

Pulizia del serbatoio della condensa

• Disconnettere lo spinotto del sensore di temperatura dei gas di scarico (1).
  Rimuovere il tubo interno di scarico (2) della caldaia per consentire l'accesso al serbatoio della condensa.
  Pulire il serbatoio (3)
• Una volta completata la pulizia, rimontare in posizione il tubo dei gas di scarico.
  Riconnettere lo spinotto del sensore di temperatura dei gas di scarico.

Pulizia e riempimento del sifone

Rimuovere il sifone (4) dall'attacco per la condensa.
Pulire e riempire con acqua fresca il sifone.
Rimontare il sifone nella posizione originale.

Ispezione della camera di combustione

L'apertura d'ispezione si trova sul lato sinistro della caldaia.

Rimuovere il pannello irradiante (5) dallo scambiatore di calore.
Rimuovere il coperchio (6) dell'apertura d'ispezione.
- Ispezionare e, se necessario, pulire, la camera di combustione (7).
Rimontare coperchio e il pannello irradiante nella posizione originale.

Qualità e pressione dell'acqua

Controllare che la pressione e la qualità dell'acqua soddisfino i requisiti. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Acqua e impianto idraulico".

Portata dell'accua

Controllare che la portata dell'accua attraverso la caldaia ricada entro i limiti. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Controllo del flusso dell'accua".

Analisi della combustione

Controllare la combustione a pieno carico e a carico minimo: se necessario, correggere le regolazioni. è consigliato un ulteriori controlo di riferimento con il carico al 50%. Per ulteri informazioni, consultare il capitolo "Messa in funzione: Analisi della combustione".

Pressione gas

Controllare la pressione dinamica del gas che alimenta la caldaia con esta che funzione a piano carico. Se la caldaiaiene utilizzata in Cascata, tutte le caldaie devono funzionare a piano carico. Vedere i dati tecnici per i valori richiesti.

Controllo di tenuta del gas

Controllare la tenuta di tutti i raccordi sigillati con un sapone approvato o un analizzatore elettronico, ad esempio su:

Punti di test
Raccordi filettati
Guarnizioni dell'impianto di miscelazione, ecc.

Dispositivi di sicurezza

Controllare la funzionalità e la regolazione di tutti i dispositivi di sicurezza connessi. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Contollo funzionale dei dispositivi di sicurezza".

Verbale di manutenzione

Verbale di manutenzione R600
Progetto
Tipodi caldaia Progetto
Numero di seriè Indirizzo
Anno Cità
Carico nominale (Hi) [kW] Data
Uscita nominale (Hi) [kW] Tecnico
Impianto
Pressione dell'acqua [bar]
pH acqua [-]
Durezza dell'acqua [d°H]
Cloro nell'acqua [mg/l]
ΔT acqua a piano carico [°C]
Δpboiler acqua [kPa]
Portata acqua [m3/h]
Regolazione pompa [-]
Dispositivi di sicurezza
Regolazione limite superiore [°C]	Sensore flusso dell'acqua controllato
Regolazione limitatore di temperatura [°C]	Sensore gas di scarico controllato
Regolazione press. di minima gas [mbar]	Pressostato mandata acqua controllato
Tempo di accensione bruciatore [s]
Analisi della combustione
	Carico 100%	Carico 50%	Carico minimo
Consumo gas	[m3/h]	[m3/h]	[m3/h]
Pressione gas	[mbar]	[mbar]	[mbar]
CO2	[%]	[%]	[%]
O2	[%]	[%]	[%]
CO	[ppm]	[ppm]	[ppm]
NOx	[ppm]	[ppm]	[ppm]
Tatmosferica	[°C]	[°C]	[°C]
Tgas di scarico	[°C]	[°C]	[°C]
Tmandata acqua	[°C]	[°C]	[°C]
Trlorno acqua	[°C]	[°C]	[°C]
Corrente di ionizzazione	[μA]	[μA]	[μA]
pventola	[mbar]	[mbar]	[mbar]
ppannello superiore	[mbar]	[mbar]	[mbar]
pcamera di combustione	[mbar]	[mbar]	[mbar]
Annotazioni

DHW = acqua industriale

In caso di blocco, il display visualizza un segnale di averimento ( ) e un codice di erre lampeggiante. Prima di ripristinare la caldaia, è necessario determinare la causa di erre e rimuoverla. Nella tabella segmente sono elencati tutti i blocchi e le loro possibili cause.

NTC 10kΩ Sensore di temperatura (mandata/ritorno acqua, scarico gas, aqua calda sanitaria e testa)

NTC 1kΩ Sensore di temperatura (temperatura esterna)

Lo schema seguente但我i valori per tutti i sensori della caldaia e i sensori opzionali disponibili nei kit accessori. Lo schema contiene i valori medi, in quanto tutti i sensori presentano tolleranzi.

Per la misura dei valori di resistenza, la caldaia deve essere spenta. Per evitare deviazioni dei valori, misurare in prossimità del sensore.

Dichiarazione di conformità

Rendamax BV, Hamstraat 76, 6465 AG Kerkrade (NL), dichiara che il prodotto

R600

e conforme alle seguenti normative:

EN 298

EN 656

EN 15420

EN 55014-1 / -2

EN 61000-3-2 /-3

EN 60 335-1/-2

e conforme alle linee guida delle seguenti direttive:

92 / 42 / EWG (direttiva sull'efficienza delle caldaie)

2009 / 142 / EWG (direttiva sugli equipaggiamenti a gas)

73/23/EWG (direttiva sulla bassa tensione)

2004 / 108 / EWG (direttiva sulla CEM)

Il prodotto reca il contrassegno CE n.

CE-0063BS3840

Kerkrade, 22-04-2010

ing. G.A.A. Jacobs

Managing Director

---

Service:

ELCO GmbH

D-64546 Morfelden-Walldorf

ELCO Austria GmbH

A-2544 Leobersdorf

ELCOTHERM AG

CH-7324 Vilters
