MANUALE UTENTE Thison L Elco

Sicurezza La presente documentazione 3

Applicazione 3

Norme e

Struttura Componenti della caldaia 4

Principio di funzionamento 4

Dati tecnici 5

Contenuto della fornitura Caldaia standard 7

7

Installazione Trasporto della caldaia 8

Rimozione della mantellatura 8

Installazione della caldaia 9

Allacciamento

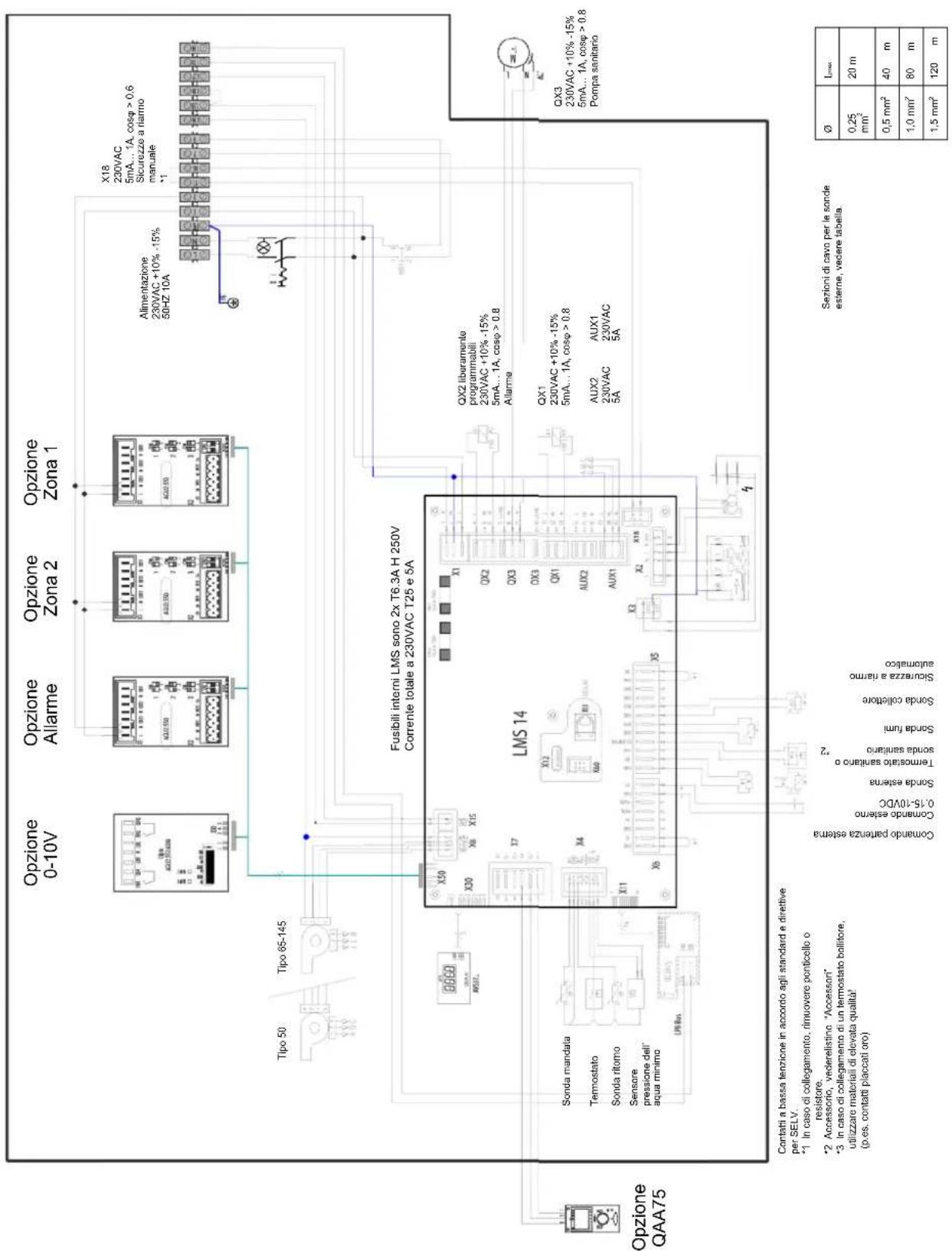

Schema di cablaggio - Caldaie 11

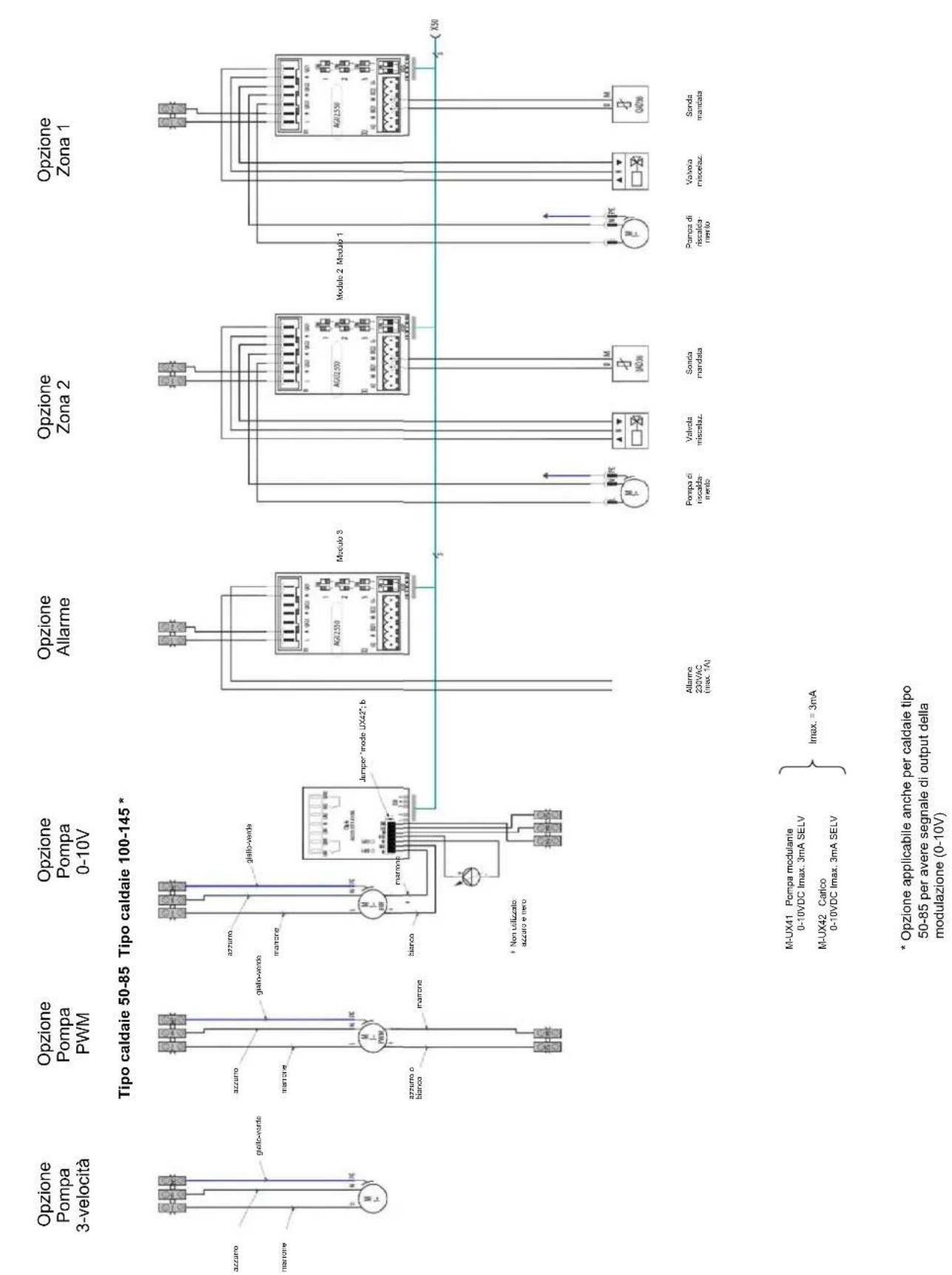

Schema di cabaggio - Accessori 12

Messa in funzione Acqua e impianto idraulico 13

Alimentazione gas 14

Attacco condensa 14

Attacchi di scarico e aspirazione aria. 14

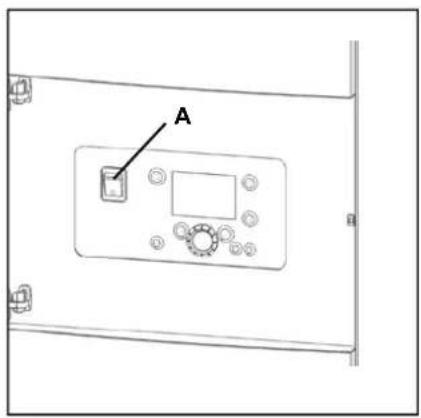

Preparazione della caldaia per la prima

accensione. 15

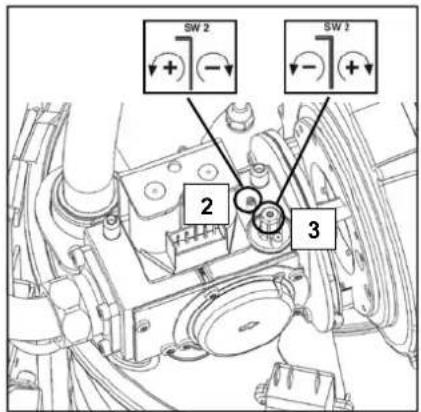

Analisi della combustione 16

Controllodel flusso dell'acqua 17

Controllo funzionale dei dispositivi

di sicurezza 18

Controllo di tenuta del gas 18

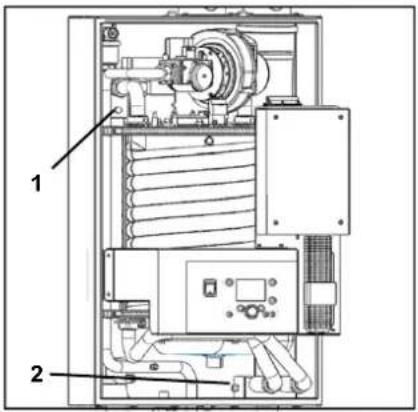

Arresto della caldaia 18

Verbale dimessa in funzione 19

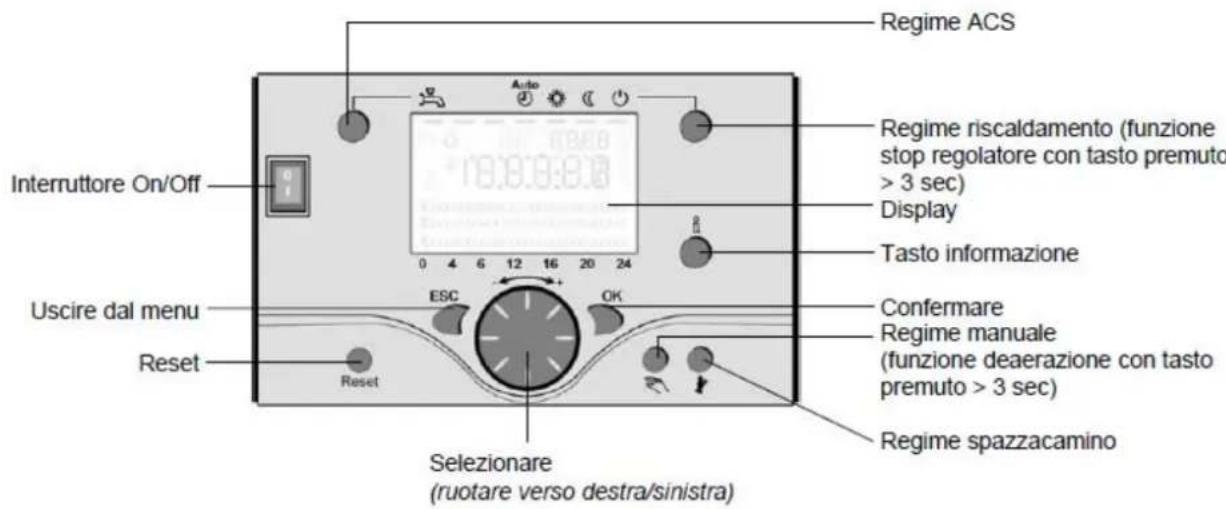

Guida all'uso Elementi di commando 20

Descrizione del display / Programmazione 21

Visioned'insieme funzioni principali

regolatore elettronico 22

Manutenzione Elenco di controlo 23

Sostituzione

Pulizia del serbatoio della condensa. 24

Pulizia e riempimento del sifone 24

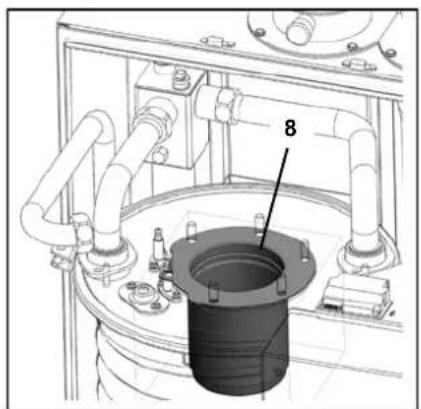

Ispezione della camera di combustione 24

Qualità e pressione dell'acqua 25

Portata dell'acqua 25

Analisi della combustione.

Pressione gas 25

Controllo di tenuta del gas 25

Dispositivi di sicurezza 25

Verbale di manutenzione 26

Blocchi 27

Valori dei sensori 30

Dichiarazione di conformità 31

della caldaia ....

degli elettrodi...

La presente documentazione

Applicazione

Norme e regolamenti

Regole generali

La presente documentazione contiene informazioni importanti che sono la base per la sicurezza e affidabilità di installatione, messa in esercizio e funzionamento della caldaia THISION L.

Il presente documento può essere modificato nella preventiva notifica. Non accettiamo obblighi ad adattare prodotti forniti in precedenza in modo da renderli conformi a tali modifiche.

Per la sospituzione di componenti della caldaia, utilizzare solo parti di ricambio originali: la mancata osservanza di但这a avventenza comporta la decadenza della garanzia.

Applicazione

La caldaia THISION L può essere utilizzata solo per il riscaldamento e la produzione di acqua calda. La caldaia deve essere collegata a sistemi chiusi con temperature massima di 100^ (limite superiore di temperatura), nella temperature massima di regolazione è pari a 90^ .

Norme e regolamenti

Per l'installation e il funzionamento della caldaia è necessario rispetto delle norme attinenti (europee e locali).

• Regolamenti locali relativi agli edifici, per l'installazione di sistemi a combustione di miscele aria/gas.
• Regolamenti per la connessione della caldaia all'impiano elettrico.
• Regolamenti per la connessione della caldaia alla rete gas locale.
• Norme e regolamenti relative agli equipaggiamenti di sicurezza per I sistemi di riscaldamento.
• Eventuali ulteriori leggi e regolamenti locali relativi all'infallazione e alla conduzione dei sistemi di riscaldamento.

La caldaia THISION L è approvata CE e

conformeagli standardeuropeidiseguito elencati.

-92/42/EEC
Direttiva sull'efficienza delle caldaie
-2009/142/EEC
Direttiva sugli impiani di distribuzione gas
-2006/95/EEC
Direttiva sulla bassa tensione
- 2004 / 108 / EEC
Direttiva sulla CEN
- EN 483

Caldaie per riscaldamento centralizzato a combustibili gassosi - Caldaie di tipo C con portata termica nominale non maggiore di 70 kW

EN 15420

Caldaie di riscaldamento centralizzato alimentate a gas - caldaie di tipo C con potenza termica nominale superiore a 70 kW ed inferiore a 1000 kW

• EN 15417

Caldaie di riscaldamento centralizzato alimentate a gas - requisiti specifici per le caldaie a condensazione con potenza termica nominale superiore a 70 kW ed inferiore a 1000 kW

• EN 50165

Equipaggiamento elettrico degli apparecchi non elettrici per uso domestico e similare. Prescrizioni di sicurezza

EN 15502-1

Caldaie di riscaldamento centralizzato alimentate a gas - parte 1: requisiti generali e prove

• EN 55014-1 (2000)

Compatibilità elettromagnetica - requisiti per gli impianti elettrici, gli strumenti elettrici e apparati similari - parte 1: emissioni

• EN 55014-2 (1997)

Compatibilità elettromagnetica - requisiti per gli impianti elettrici, gli strumenti elettrici e apparati similari - parte 2: immunità - standard per le famiglie di prodotti

EN 61000-3-2 (2000)
Compatible elettromagnetica (EMC) - parte 3-2: limiti - limiti di emissione per le armoniche di corrente (corrente in ingresso nell'equipaggiamento 16 A per fase)
EN 61000-3-3 (2001)
Compatible elettromagnetica (EMC) - parte 3-3: limitazioni nelle variazioni, nelle fluttuazioni e nel flickering delle tensioni nei sistemi di alimentazione pubblici a bassa tensione, per equipaggiamenti con corrente nominale di 16 A per fase non soggetti alla connessione condizionale
- EN 60335-1 (2002)
Elettrodomestici e apparati elettrici
assimilati - sicurezza - parte 1: requisiti generali
- EN 60335-2-102 (2006)
Elettrodomestici e apparati elettrici
assimilati - sicurezza: requisiti
particolari per impianti per la combustione di gas, gasolio e combustibile solito dotati di connessioni elettriche

Standard nazionali addizzionali

Germany:

• RAL - UZ 61 / DIN 4702-8

Syzzera:

-SVGW

Componenti della caldaia Principio di funzionamento

Principio di funzionamento

La THISION L è una caldaia ompleta-mene modulante al gas. L'unità di controlo della caldaia adatta automaticamente il rapporto di modul-zione alla richiesta di calorie da parte delsystema. Ciò avviene controlling la velocità del ventilatore.

Ilsystemadi miscelezionaeventuri adatta la proporzione tra gas e aria alla velocità del ventilatore,permantere iligliore rapporto di combustione possibile e di conseguenza la massima efficienza.l fumi prodotti da combustione vengono trasportati verso

il bassoattraverso la caldaia e fuoriescono dal lato posteriore attraverso il raccordo al camino.

L'acqua di ritorno dalsystema entra nella caldaia nella sezione inferiore, dove èpresente la temperatura minore dei fumi della caldaia. In tale sezione avviene la condensazione.L'acqua viene trasportata versuso l'altoattraverso la caldaia e ne esce alla sezione superiore. Il principio di funzionamento a flusso incrociato (acqua verso I'alto,gas combusti verso il basso) assicura il massimo

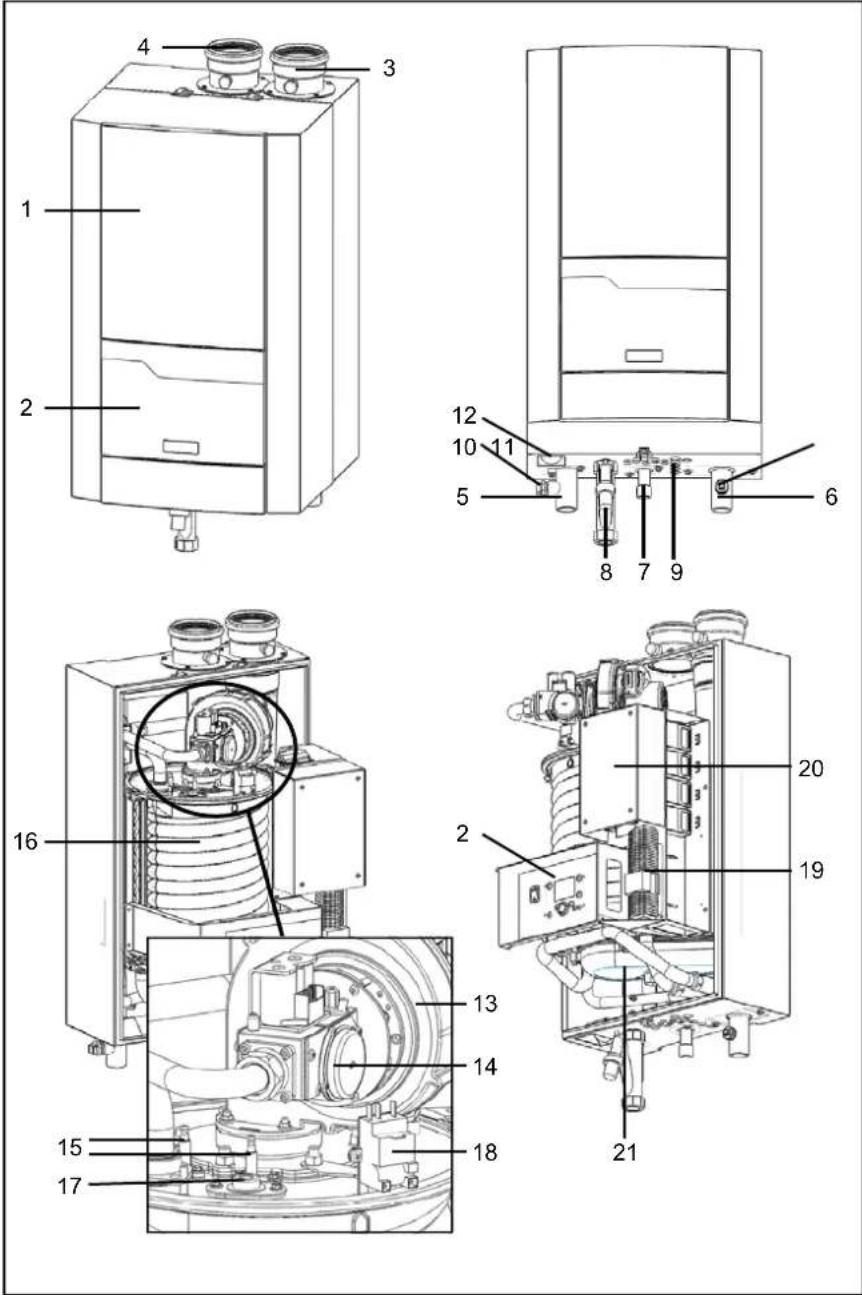

Componenti della caldaia

La caldaia THISION L è composta dai componenti principali di seguito elencati.

1 Mantello
2 Pannello di controllo
3 Attacco scarico fumi
(con presa per ispezione)
4 Aspirazione aria (con presa per ispezione)
5 Mandata acqua
6 Ritorno acqua
7 Attacco gas
8 Sifone
9 Connessioni elettriche in ingresso
10 Connessione per valvola di sicurezza
11 Connessione per valvola intercettazione (riempimento/svuotamento)
12 Manometro
13 Ventilatore
14 Valvola gas
15 Elettrodi accensione ionizzazione
16 Scambiatore
17 Finestradiispezione
18 Trasformatore ignezione
19 Connessioni elettriche
20 Regolatore
21 Serbatoio condensa

rendimento della combustione.

L'unità di controlo LMS14 è in grado di controllare il funzionamento della caldaia in base ai valori di seguito elencati.

• Temperatura caldaia (funzionamento autonomo).
• Funzionamento a compensazione esterna (con sonda esterna opzionale).
• Con controllo esterno 0 - 10 V (temperatura o capacité) da parte di un sistema di gestione dell'edificio.

		THISION L50	65	THISION L85	THIEHON 100	THISION L120	THISION L145
Pot. termica nom. in uscita a 80/60°C max/min	kW	45.7/7.7	60.8/10.1		81.1/13.4	92.9	15.6
Pot. termica nom. in uscita a 75/60°C max/min	kW	45.8/7.7	60.9/10.1		81.3/13.4	93.1	15.6
Pot. termica nom. in uscita a 40/30°C max/min	kW	48.0/8.4	63.9/11.1	85.3/14.8		100.0/1	7.2
Portata termica max/min	kW	46.9/7.8		62.4/10.4			83.3/13.8
Rendimento 80/60°C	%	97.4	97.4	97.4	97.6	97.6	97.6
Rendimento 40/30°C	%	102.4	102.4	102.4	105.0	105.0	105.0
Rendimento annuale (NNG 75/60°C)	%	106.2	106.2	106.2	106.2	106.2	106.2
Rendimento annuale (NNG 40/30°C)	%	>110	>110	>110	>110	>110	>110
Perdite standby (Tacqua = 70°C)	%	0.20	0.20	0.20	0.20	0.20	0.20
Max. portata condensa	l/h	2.6	3.5	4.8	6.4	7.7	9.1
Consumo gas G20 max/min (10,9 kWh/m3)	m3/h	4.3/0.7	5.7/1.0	7.6/1.3	8.7/1.5	10.5/1.8	12.4/2.2
Consumo gas G25 max/min (8,34 kWh/m3)	m3/h	5.6/0.9	7.5/1.2	10.0/1.7	11.4/1.9	13.7/2.3	16.3/2.9
Consumo gas G31 max/min (12,8 kWh/m3)	kg/h	-/-	-/-	-/-	-/-	-/-	-/-
Pressione gas G20	mbar	20	20	20	20	20	20
Pressione gas G25	mbar	25	25	25	25	25	25
Pressione gas G31	mbar	-/-	-/-	-/-	-/-	-/-	-/-
Massima pressione gas	mbar	50	50	50	50	50	50
Temperatura gas di scarico 80/60°C max/min	°C	76/63	76/63	76/63	76/63	76/63	76/63
Temperatura gas di scarico 40/30°C max/min	°C	55/39	55/39	55/39	55/39	55/39	55/39
Portata fumi max/min	m3/h	89/14	119/19	159/25	178/29	213/35	253/44
Livillo CO2 gas naturale G20/G25 max/min	%	8.5/8.5	8.5/8.5	8.5/8.5	8.7/8.5	8.7/8.5	8.7/8.5
Livillo CO2 GPL G31 max/min	%	-/-	-/-	-/-	-/-	-/-	-/-
Livillo NOx	mg/kWh	39	39	39	39	39	39
Livillo CO max/min	mg/kWh	98/7	98/7	98/7	98/7	98/7	98/7
Prevalenza disponibile ai fumi max/min	Pa	150/15	150/15	150/15	150/15	200/15	200/15
Volume acqua	I	4.0	4.0	4.7	6.5	8.0	9.4
Pressione acqua max/min	bar	8/1.5	8/1.5	8/1.5	8/1.5	8/1.5	8/1.5
Max. temperatura acqua (lim. sup. termostato)	°C	100	100	100	100	100	100
Max temperatura di regolazione	°C	90	90	90	90	90	90
Portata acqua nominale a dT = 20 K	m3/h	1.9	2.6	3.4	4.0	4.8	5.6
Perdita di carico caldaia a portata nominale	kPa	9	16	29	15	22	34
Connessione elettrica	V	230	230	230	230	230	230
Frequenza	Hz	50	50	50	50	50	50
Fusabile connessione rete	A	10	10	10	10	10	10
Classe IP	-	IPX4D	IPX4D	IPX4D	IPX4D	IPX4D	IPX4D
Potenza ass. caldaia max/min (escl. pompa)	W	98/26	98/26	167/38	195/30	228/36	248/44
Potenza ass. pompa 3 stadi (opzionale)	W	150	150	205	150	210	385
Potenza ass. pompa contr. di velocità (opzionale)	W	124	124	124	130	130	130
Peso (a vuoto)	kg	60	60	68	80	90	97
Rumorosità distanza 1 m*	dB(A)	56/50	56/50	56/50	56/50	56/50	56/50
Corrente minima di ionizzazione	μA	3	3	3	3	3	3
PH condensa	-	3.2	3.2	3.2	3.2	3.2	3.2
Codice certificazione CE	-	CE-0063CM3576
Attacchi acqua	-	R1.1/4"	R1.1/4"	R1.1/4"	R1.1/2"	R1.1/2"	R1.1/2"
Attacco gas	-	R3/4"	R3/4"	R3/4"	R1"	R1"	R1"
Attacco scarico fumi	mm	100	100	100	100	100	130
Attacco aspi. aria (utilizzato a camera stagna)	mm	100	100	100	100	100	130
Attacco condensa	mm	22	22	22	22	22	22

• camera aperto / camera stagna

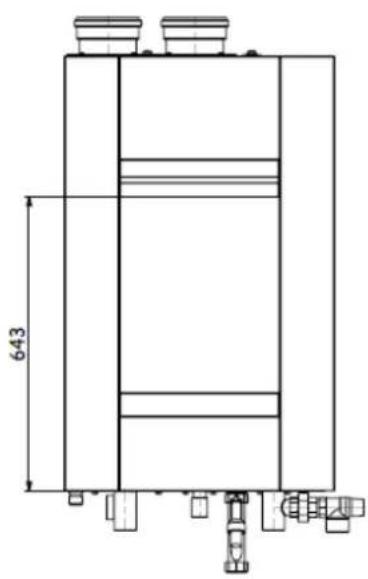

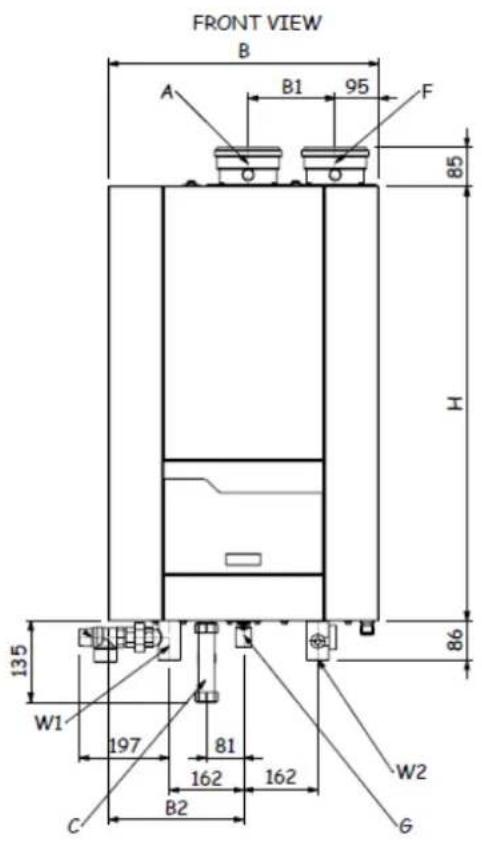

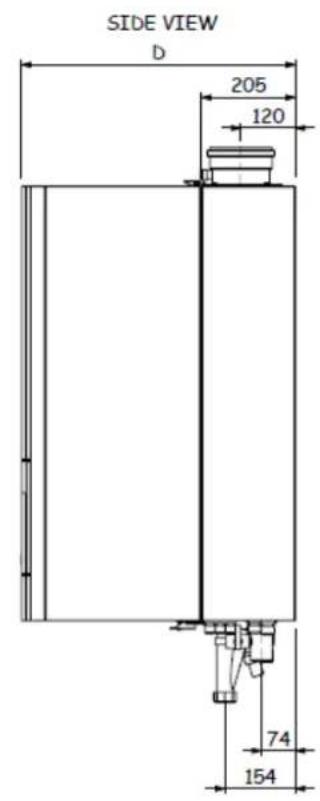

Dimensioni		TH-L TH-L 65	TH-SD85	TH-L 100	TH-L 120	TH-L 145
B	mm		490	490		590
B1	mm		140	140	140
B2	mm		245	245	295
D	mm		500	500		600
H	mm		810	810		950
W1	mm	R 1 1/4"	R 1 1/4"	R 1 1/2"	R 1 1/2"	R 1 1/2"
W2	mm	R 1 1/4"	R 1 1/4"	R 1 1/2"	R 1 1/2"	R 1 1/2"
G	mm	R 3/4"	R 3/4"	R 1"	R 1"	R 1"
F	mm	100	100	100	100	130
A	mm		100	100		100

Contenu della fornitura

Standard della caldaia

Accessori

Caldaia standard

L'imballaggio di consegna della caldaia contiene i componenti di seguito elencati.

Componente pz. Confezione
Caldaia completamente montata e collaudata	1	Montata su blocchi in legno con bordi in legno, sigillata in pellicola di PE
Incluse le staffe e la dima di fissaggio 1 Dima cartacea all'interno dell'imballo
Sifone per attacco condensa 1 All'interno dell'imballo
Guida all'uso e all'infallazione 1 Manuale all'interno dell'imballo
Elenco parti di ricambio 1 Manuale all'interno dell'imballo
Schema di cablaggio 1 Manuale all'interno dell'imballo

Accessor

Per la caldaia è possible ordinare gli accessori di seguito elencati.

• Pompa standard a 3 stadi con kit di connessione.
• Pompa con controllo di velocità con kit di connessione.
• Valvola di sicurezza, valvola di riempimento/svuotamento e connessioni per ballitore remoto;
  Kit per connessione idraulica (2x) e valvole gas (1x);
• Filtrgo gas incluso kit di connessione;
• Pressostato gas di minima;
• Kit connessione scambiatore a piastre (dT = 10K / 15K or dT = 20K)
  Compensatore idraulico disponibile per dT=10K/15K e dT=20K, incluso I kit di connessione;
• Kit gestione Cascata fácilmente installabile (vedre il manual di gestione della Cascata per maggiori informazioni);
• Modulo di estensione AGU2.551 per controlo 0-10V della pompa modulante e/o stato di funzionamento della caldaia ossia la % rispetto al carico massimo;

• Connessione per ventilator e/o val-vola gas sterna;

• Il controlo AGU2.550 è utilizzato per controllare una zona di riscaldamento o per la connessione di eventuale ventilatore /o valvola gas esterna in combinazione con il segnale di allarme. Su agli caldaia è possibile installare fino a 3 AGU2.550 (2 per la gestione dellezone riscaldamento miscelate/ dirette ed 1 dedicato alla gestione dell'eventuale ventilatore e/o valvola gas esterna in combinazione all'allarme);

• Controller di riscaldamento a zona addizzionale RVS63, per il controllo di più di 2 zone (con scatola a parete, tutti I sensori e gli zoccoli necessari e il materiale di connessione per la comunicazione via bus).

Gli accessori elencati in precedenza sono studiati appositamente per la caldaia THISION L e di consequencefacili da installare (plug and play). Scegliendo una combinazione dei kit elencati, è possible create una soluzione di sistema personalizzata. Per ulteriori informazioni, consultare il proprio rivenditore.

Trasporto della caldaia Rimozione della mantellatura

Trasporto della caldaia La caldaia THISION L viene fornita come unità completamente montata e precollaudata. Le dimensioni del packaging sono 1050x572x575 mm per le caldaie 50 e 85 nelle per la 100 e 145 le dimensioni dell'imballo sono le seguenti 1185x674x665mm, ciò rende possibile il trasporto di tutti i modelli attraverso una normale porta, alla smontarli.

THISION L puo essere trasportata con una gru, ma è necessario assicurarsi che la caldaia sua imballata e fissata sul pallet. Le cinghie di fissaggio devono essere connesse al pallet.

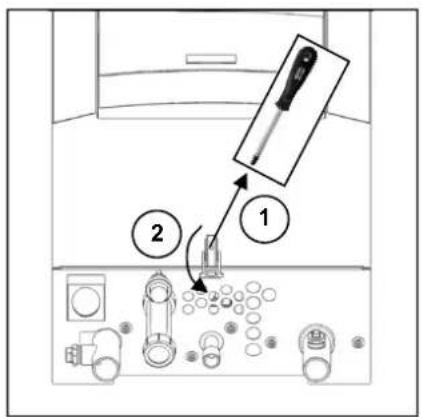

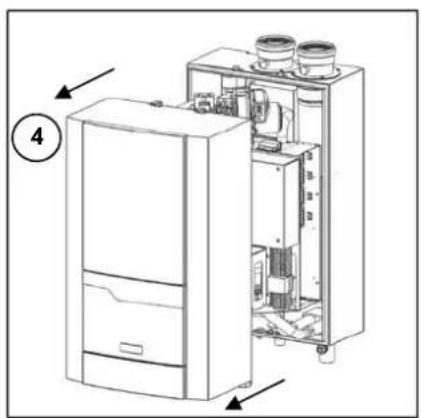

Rimozione del mantello Rimuovere il mantello prima dell'installazione per evitare danneggiamenti. La rimozione del mantello è da farsi secondo immagini mostrate a lato.

Installazione della caldaia Allaccimento della caldaia

Installazione della caldaia

La caldaia deve essere collocata in un locale caldaia protetto dal ghiaccio. Se il locale caldaia è sul fatto, la caldaia non deve mai essere il punto più alto dell'installazione.

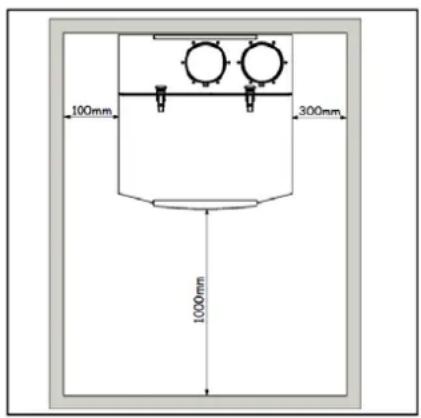

Per il posizionamento della caldaia, rispettoare le distance minime della figura seguente. Se la caldaiaiene positizonata con minori spazi liberi, le attività di manutenzione divengono più difficoltose.

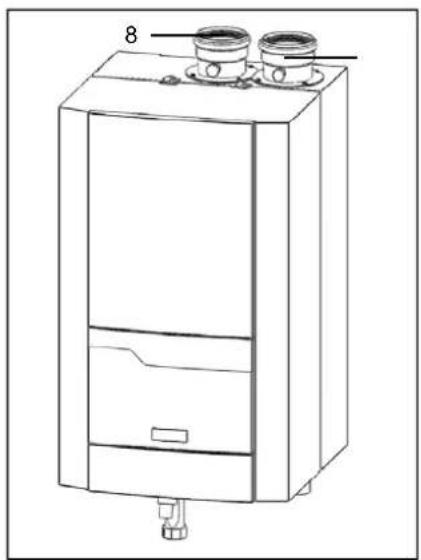

Allacciamento della caldaia

Il presente capitolo descrive gli allacciamenti alla caldaia di seguito elencati.

• Attacchi idraulici
  Attacco di scarico condensa
• Attacco gas
  Attacco scarico fumi
  Attacco aspirazione aria

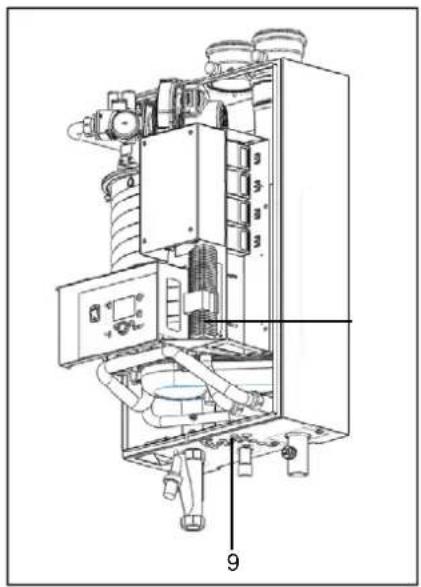

• Connessione elettrica

La caldaia deve sempre essere allacciata in modo che il systema sia conforme a tutti gli standard e le regole inerenti (europee, nazionali e locali). E responsabilità dell'installatore assicurare che tutti gli standard e le regole vengano rispettati.

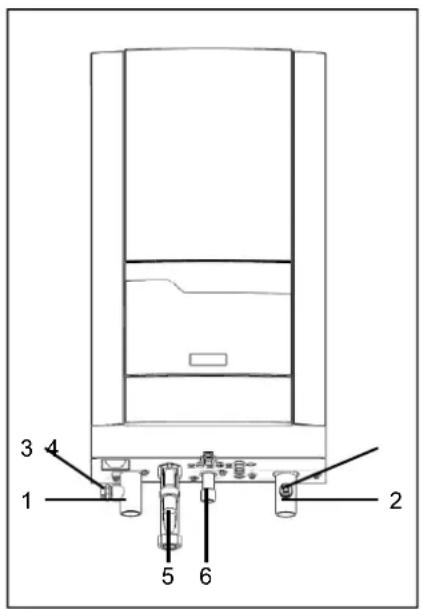

Attacchi idraulici (1,2,3,4)

La caldaia delve sempre essere allacciata in modo che il flusso dell'acquaattraverso la caldaia stessa sua garantito in qualsiasi momento. Connettere gli attacchi di mandata (1) e ritorno (2) dell'impliano in assenza di tensioneagli attacchi della caldaia.

La caldaia permette la connessione di accessori (optional) per la valvola di sicurezza, la valvola di riempimento/ svuotamento e la connessione di un bollitore remoto sulla parte posteriore (4).

Il kit (opzionale) pompa deve essere montato direttamente sull'attacco di ritorno (2) della caldaia, prima di collegarlo all'impianto.

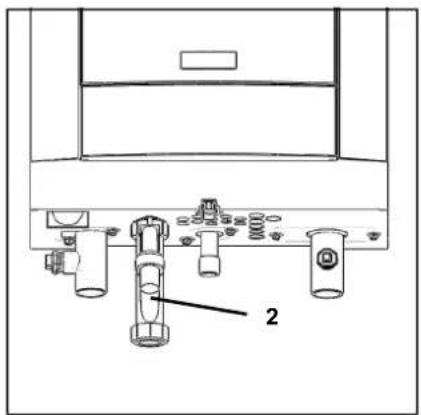

Attacco per la condensa (5)

Una volta riempitolo con acqua, il sifone (compreso nella fornitura) deve essere installato sull'attacco (5) in basso della caldaia. Connettere il tubo di gomma di scarico del vano caldaia. Il collegamento all'impianto di scarico deve sempre avvenire con un allaccimento aperto, per evitare allagamenti della caldaia in caso di otturazione dello scarico.

Attacco gas (6)

L'attacco alla rete gas deve essere effettuato da un installatore autorizzato in conformità con gli standard e regolamenti inerenti, nazionali e locali.

Connettere la tubazione del gas dal
systema in assenza di tensione
all'attacco gas (6) della caldaia. Montare un rubinetto gas direttamente
dietro la caldaia.

É possibile montare un filtro gas direttamente sull'attacco gas della caldaia.

Allaccimento della caldaia

Scarico fumi (7)

I regolamenti per la realizzazione dei sistemi di scarico sono molto differenti da Paese a Paese. É necessario assicurare che vengano rispetto tutte le regole nazionali riguardanti i sistemi di scarico gas.

Collegare ilsystemadi scarico gas all'appostoattacco della caldaia; utilizzare solo sistemi di scarico con allacciamentienza interruzioni.Non e necessario create uno scarico condensa separato per il systemadi scarico gas, in quanto la condensa viene scaricataattraversoisifone della caldaia.Si notinoipuntidelogo elencati.

• Si raccomanda di utilizzato sistemi di scarico gas in acciaio inossidabile o PPS.
  Il diametro del systemi di scarico.
  deve essere scelto secondo il
  calcolo in conformità con le
  normative nazionali.
  Realizzare un sistema di scarico gas il più breve possibile (per la massima lunghezza si veda la documentazione).
  Realizzare i passaggi orizzontali con un angolo minimo di 3^

Connaissance per l'aria di combustione (8)

Il condotto aria deve essere collegato solo in caso di installmenta a camera stagna. Il pretraranciato deve essere rimioso per connettere il condotto aria all'interno della caldaia. Il diametro deve essere calculato da un technician abilitato secondo le normative vigenti ed insieme alsystema di evacuationefumi. La lunghezza dei condotti non deve generare perdite di carico superiore alla prevalenza residua del ventilatore (vedere capitolo: dati tecnici)

Connessione elettrica

La connessione elettrica deve essere effettuata da un installatore autorizzato in conformità con gli standarde regolamenti inerenti, nazionali e locali.

L'allacciamento elettrico deve predeere un interrottore onnpolare all'esterno del locale caldaia (DPR 22/12/70 n.1391) con distanza tra i contatti di almeno 3mm in modo da assicurare la disinserzione del generatore alla rete.

Tale interrettore cui esere utilizzato per disconnettere l'alimentazione durante la manutenzione.

Tutti i cablaggi sono inserti nel passacavi (9) al di sotto della caldaia ed inserti nel quadro elettrico (10).

E' necessario connettere tutti i fili seguendo le istruzioni riportate nel libretto istruzioni, vedere pagina 11-12.

Concessione sonda esterna

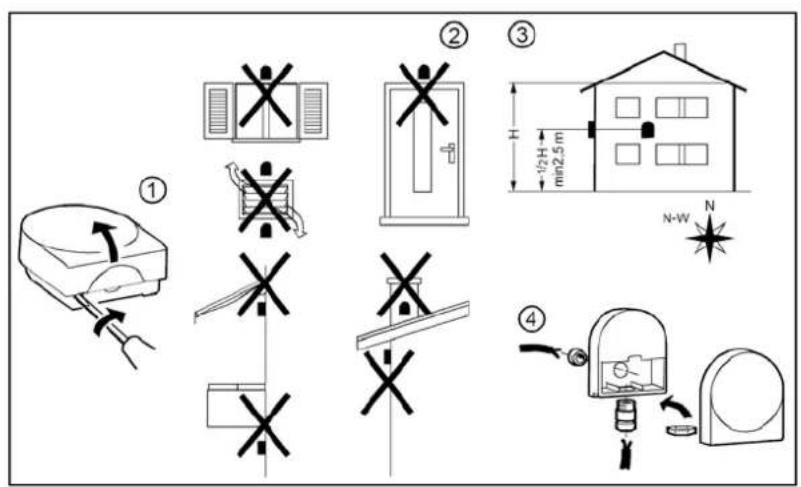

Se la sonda esterna (accessorio) è collegata alla caldaia, la sonda va posizione come migliorato in figura.

Schema di cablaggio - Caldaie

Schema di cablaggio - Accessori

Acqua e impianto idraulico

La messa in funzione della caldaia deve essere effettuata solo da personale autorizzato. Il mancato rispetto di但这a condizione causa la decadenza della garanzia.

E necessario compilare un verbale della messa in funzione (si veda la fine del presente capitolo per un esempio di verbale di messa in funzione).

Il presente capitolo describes la messa in funzione della caldaia con il dato standard. Se si installa un dato di sistema addizionale,fare riferimento al relativo manuale per la sua messa in funzione.

Potenza termica della caldaia	Max. somma di terre alcaline	Max. durezza totale
[kW]	[mol/m3]	[°dH]
50 - 200 2.0 11.2	20
200 - 600 1.5 8.4	15

Qualità dell'acqua

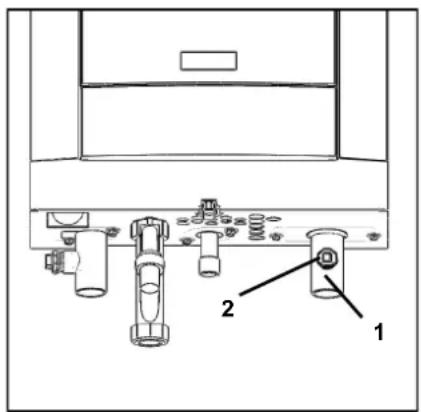

L'impiano deve essere riempito di [°f] acqua con pH compreso tra 8,0 e 9,5. La presenza di cloro nell'acqua non deve superare i 50~mg / l . Evitare in ogni caso la penetrazione di ossigeno per diffusione. I danni allo scambiatore di calore causati alla diffusione di ossigeno non sono coperti alla garanzia.

Nelle installazioni con grande volumi di acqua è necessario rispetto il massimo volume di riempimento e il massimo volume addizionale con i valori di durezza definite nella standard tedesco VDI2035. Nella tabella segunte sono riportati i valori nominali per il riempimento e l'acqua addizionale per la caldaia THISION L, in conformità con la normativa VDI2035.

Concentrato\( Ca(HCO_{3})_{2} \)			Capacità dell'installazione Q (kW)
			150	200	250	300	400	500	600
mol/m3	df	Maxi vol.	riempimento acqua V\( _{max} [m^{3}] \)
≤0.5	≤5	≤2.8	-	-	-	-	-	-	-
1.0		5.6	10	-	-	-	-	-	-
1.5		8.4	15	3	4	5	6	10	12
2.0		11.2		20	3	4	5	6.3	7.8
2.5		14.0		25	1.9	2.5	3.1	5.0	6.3
≥3.0		≥16.8		≥30	1.6	2.1	2.6	4.2	5.2

La tabella segmente fornisce un'indicazione della relazione tra la qualità dell'acqua e il massimo volume di riempimento durante la vita di servizio della caldaia. Per ulteri informazioni, consultare il testo originale della normativa VDI2035.

Pressione dell'acqua

Aprière le valvole dell'impiano. Controllare la pressione dell'acqua nell'impianto. Se la pressione dell'acqua è insufficiente (vedere tabella seguente) augmentare la pressione almeno sino alla pressione minima richiesta, riportata in tabella.

Il riempimento eventualmente può

Minima pressione di esercizio [bar]	Temperatura di mandata [°C]
>1.5 90

avvenireattraverso la valvola di riempimento (accessorio) e scarico (2) sull'attacco di ritorno (1) della caldaia.

Impianto idraulico

Controllare che la caldaia sia collegata all'impianto in modo che il flusso di acqua sia sempre garantito durante il funzionamento del bruciatore. Il flusso dell'acqua è controllato dal T (di protezione) nella caldaia e la mancanza di flusso causa l'immediato arresto del bruciatore e il blocco della caldaia.

Messa in funzione

Alimentazione gas

Attacco condensa

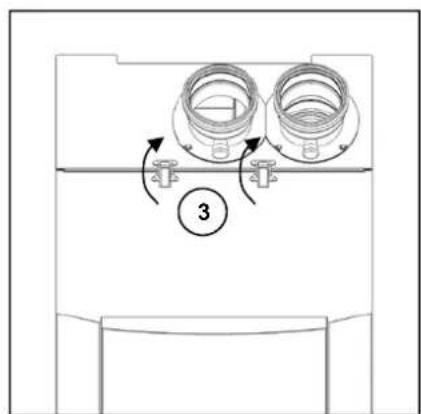

Attacchi di scarico e aspirazione aria

Alimentazione gas

Controllare la tenuta dell'attacco di alimentazione gas sulla caldaia. In caso di perdite, eliminare la perdita prima di avviare la caldaia!

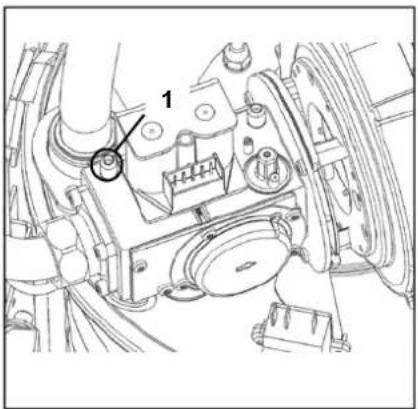

Rimuovere l'eventuale aria tra la valvola del gas e la tubazione del gas stesso. Cio è possibile sul punto di test (1) del pressostato gas. Non si dimentichi, in seguito, di richiudere il punto di test!

Controllare il tipo e i valori del gas con la società di fornitura locale, per sapere per quale tipo di gas è necessario eseguire la messa in funzione della caldaia.

Attacco condensa

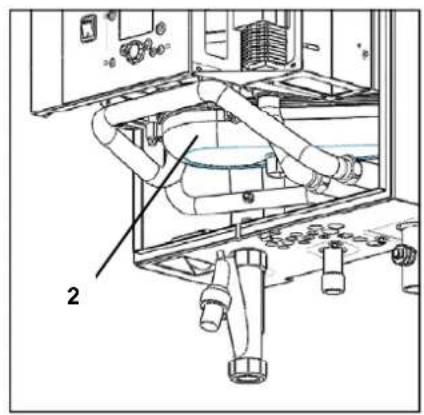

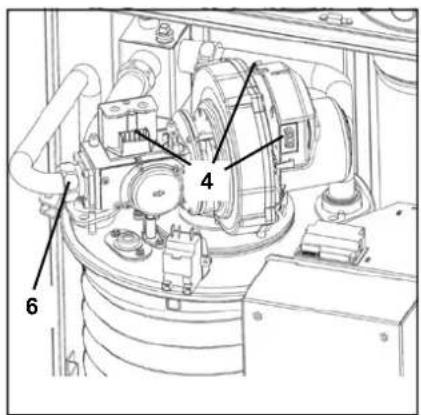

Rimuovere il sifone (2) dall'attacco per la condensa. Riempire il sifone con acqua e rimontare nella posizione originale. Assicurarsi che il sifone si piano prima di avviare la caldaia, per evitare la fuoriuscita di gas di scaricoattraverso l'attacco per la condensa.

Attacchi di scarico e aspirazione aria

Controllare che gli impianti di scarico e aspirazione aria siano realizzati in conformità con le normative nazionali e locali. Le installazioni non conformi con tali normative non sono autorizzate alla messa in funzione.

Assicurarsi che tutte le connessioni siano libere.

Le dimensioni degli allacciamenti di scarico e aspirazione aria non devono essere ridotte.

Messa in funzione

Preparazione della caldaia per la prima accensione

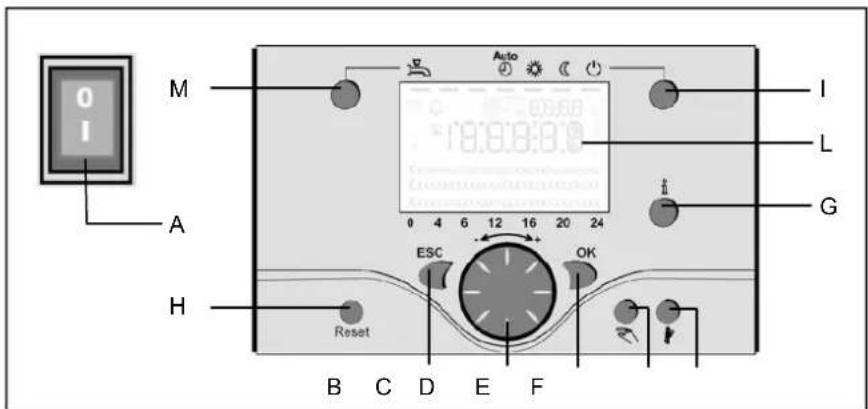

Legenda:

A Interrupttre On/Off
B Tasto ESC
C Manopola di regolazione temperatura ambiente
D Tasto di conferma (OK)
E Tasto funzionamento manuale
F Tasto funzione spazzacaming
G Tasto informazione
H Tasto reset
I Tasto modo operativo circuito(I) riscaldamento
L Display
M Tasto modo operativo ACS

Preparazione della caldaia per la prima accensione

• Apire l'attacco gas.
• Dare alimentazione alla caldaia tramite l'interruttore esterno.
  Accendere la caldaia con il pulsante on/off (A).
  Assicurarsi che la caldaia resti in modalità standby (O);
• Controllare il funzionamento della pompa: assicurarsi che il senso di rotazione sia corretto.
• Eliminare eventuale aria alla pompa togliendo il cappuccio terminale sulla mantellatura del motore della pompa.

É consigliato mantenere la caldaia al 50% del carico per un certo tempo dopo il primo avviamento: QUESTA è infatti la base più semplice per avviare l'analisi della combustione. Ciò cui essere assicurato come descripto di seguito.

• Premendo il pulsante (I) per più di 3 secondi la caldaia passa in modalità di arresto;
• Premere il pulsante Info (G) e l'attuale carico (%) della caldaia appeare nel display;
• Scegliere, set up (confermare con il tasting OK), ora il carico della caldaia cui è più essere variato ruotanto la manopola (C) e confermando il set al 50% premendo il tasting OK.

Dopo la verifica dei valori di combustione (vedere pagina successiva), la modalità Stop può essere fermata premendo il tasto mode (I) per più di 3 secondi.

Analisi della combustione

Controllo della combustione a pieno carico

Avviare la caldaia in funzione 50% . Se si la caldaia funziona al 50% del carico, attendere 3 minuti per consentire la stabilizzazione della combustione nella caldaia. Aumentare quindi gradualmente il carico al 100% . Controllare la pressione del gas sull'ingresso della valvola gas nelle aumenta il carico della caldaia: la pressione del gas non deve mai scendere molto il minimo richiesto - vedere i dati technici. Se il pressostato di minima (accessorio) è stato installato, è necessario impostarlo al 75% della pressione gas richiesta.

Impostazioni di combustione G20 / G25
TH-L 50-145
CO2,max	%	8.5±0.2

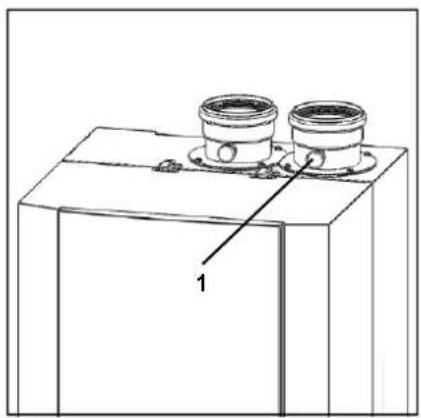

Controllare le impostazioni di combustione tramite il punto di test nell'allacciamento al camino (1). Se necessario, correggere le regolazioni mediante le viti posizionate nella parte superiore della valvola gas (2).

Controllo della combustione al carico minimo

Portare la caldaia a carico minimo (0%) . Controllare le impostazioni di combustione come descripto per il piano carico. Se necessario, correggere le regolazioni mediante le viti posizionate nella parte superiore della valvola gas (3).

Controllo della combustione al 50% del carico

E consigliato un ulteriore controlo di riferimento dei valori di combustione al 50% del carico per controllare che la valvola gas sia regolata in modo da ottenere un comportamento di modulazione normale. Il valore di CO_2 devecradere tra l'impostazione per il piano carico e quella per il carico minimo. Il valore di CO delve essere uguali a quelli del piano carico e del carico minimo.

Completata la prova di combustione, assicurarsi di reimpostare la caldaia sulla modalità automatica (2).

Impostazioni di combustione G20 / G25
TH-L 50-145
CO2.min %	8.5 ± 0	2

Controllo del flusso dell'acqua

Controllo del flusso dell'acqua

Il flusso dell'acquaattraverso la caldaia.
deveseesserecontrollatoconidue
metodi descritti di seguito.

Misurazione del T

Controllare la differenza di temperatura ai due capi della caldaia (ΔT mandataritorno) con la caldaia stessa al 100% del carico. Il ΔT nominale è 20 K e deve essere compreso tra 10 K e 20 K per il sicuro funzionamento della caldaia. Un'indicazione della portata effettiva può essere ottenuta con il segunte calcolo (si veda la tabella segunte per i dati nominali).

$$ \mathrm {q} _ {\text {e f f}} = \left(\Delta \mathrm {T} _ {\text {n o m i n a l e}} / \Delta \mathrm {T} _ {\text {m i s u r a t o}}\right) ^ {*} \mathrm {q} _ {\text {n o m i n a l e}} [ \mathrm {m} ^ {3} / \mathrm {h} ] $$

Misurazione del p

Controllare la differenza di pressione ai due capi della caldaia ( p mandataritorno) con la pompa della caldaia in funzione (non è richiesto il funzionamento del bruciatore). Il p per ciascuno dei vari tipi di caldaia è riportato nella tabella segunte; il p effettivo deve essere 1.0^ p_nenn ≤ P ≤ 4.0^ p_nenn . Un'indicazione della portata effettiva può essere ottenuta con il seguente calcolo (si veda la tabella segunte per i dati nominali).

$$ q _ {\text {e f f}} = \sqrt {\left(\Delta p _ {\text {m i s u r a t o}} / \Delta p _ {\text {n o m i n a l e}}\right) ^ {*} q _ {\text {n o m i n a l e}} \left[ \mathrm {m} ^ {3} / \mathrm {h} \right]} $$

Dati sulla portata dell'acqua
		TH-L 50	THLHS 6EH	100 TH-L	120 TH-L	145
Portata nominale m	3/h	1.9	2.6	3.4		4.0	4.8 5.6
ΔT alla portata nominale K	20
Δp alla portata nominale kPa		9	16	29		15	22 34

Messa in funzione

Controllo funzionale dei dispositivi di sicurezza

Controllo di tenuta del gas

Arresto della caldaia

Controllo funzionale dei dispositivi di sicurezza

E necessario controllare il corretto funzionamento di tutti i dispositivi di sicurezza. Nella caldaia standard, i dispositivi di sicurezza sono un sensore di temperatura sulla mandata acqua, un sensore di temperatura sulla ritorno acqua, un sensore di temperatura dei gas di e l'elettro di ionizzazione. Il controllo di tali dispositivi cui è essere effettato come descritto di seguito.

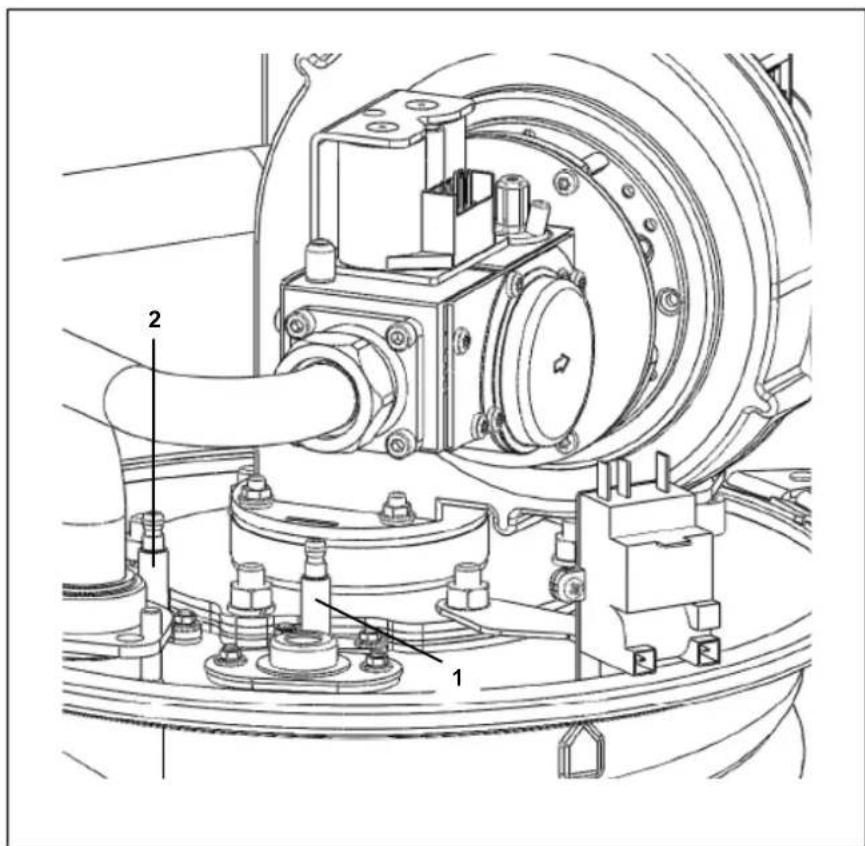

Sensore di temperatura sulla mandata acqua (1)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 20. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

Sensore di temperatura sulla ritorna acqua (2)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 40. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

Sensore di temperatura dei gas di scarico (3)

Scollegare il connettore del sensore a caldaia accesa. Deve verificarsi un blocco n. 28. Il blocco deve scomparire non appena il connettore viene reinsertito, e la caldaia deve avviarsi.

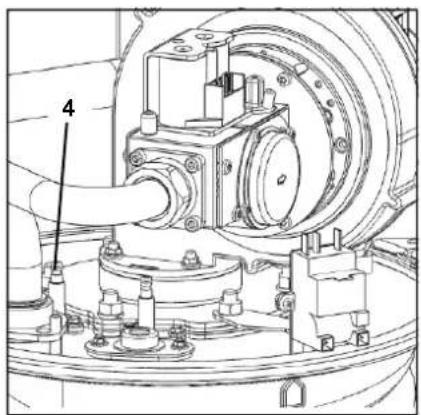

Elettrodi ionizzazione (4)

Disconnettere la connessione elettrica dell'elettro di ionizzazione con la caldaia in funzione: delve verificarsi un blocco n. 128. La caldaia tentera di ripartire. Con la connessione elettrica rimossa, il riavvio causera un blocco n. 133. Una volta ripristinata la connessione, il riavvio sare possibile.

La misurazione della corrente di ionizzazione è possible mediante un multimetro (portata A) tra l'elettro di ionizzazione e la sua connessione elettrica. La corrente di ionizzazione deve essere sempre superiore a 1,2 A: in condizioni normali deve essere 6 A o superiore.

Controllo di tenuta del gas

Controllare la tenuta gas di tutti i raccordi sigillati con un sapone approvato o un analizzatore elettronico di gas, ad esempio su:

Punti di test
Raccordi filettati
Guarnizioni dell'impianto di miscelazione, ecc.

Arresto della caldaia

Se non deve essere'utilizzata per lunghi periodi, arrestare la caldaia come descripto di seguito.

• Commutare la caldaia in modalita stand-by (6).

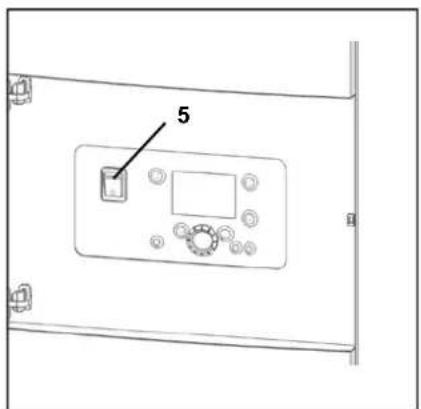

• Spagnere la caldaia con il pulsante on/off (5).
• Disattivare l'alimentazione alla caldaia aprender l'interruttore di retenel vano caldaie.
• Chiudere l'alimentazione gas della caldaia.

Verbale di messa in funzione

Verbale di messa in funzione THISION L
Progetto
Tipodi caldaia Progetto
Numero di seriè Indirizzo
Anno Città
Carico nominale (Hi) [kW] Data
Uscita nominale (Hi) [kW] Tecnico
Implanto
Pressione dell'acqua [bar] Installazione: Sommità del fatto		Idraulica:	Testata a bassa velocità	□
pH acqua [-] Piano terra			Scambiatore a testa placcata	□
Durezza dell'acqua [°dH]				□
Cloro nell'acqua [mg/l]			Altro:	□
ΔT acqua a piano carico [°C]				□
Δpboiler acqua [kPa]			Scambiatore a testa placcata	□
Portata acqua [m3/h]			Bypass caldaia	□
Regolazione pompa [-]			Altro:	□
Dispositivi di sicurezza
Regolazione limite superiore [°C]	Sensore flusso dell'acqua controllato
Regolazione limitatore di temperatura [°C]	Sensore gas di scarico controllato
Regolazione press. di minima gas [mbar]	Pressostato mandata acqua controllato
Tempo di accensione bruciatore [s]
Analisi della combustione
	Carico 100%	Carico 50%	Carico minimo
Consumo gas	[m3/h]	[m3/h]	[m3/h]
Pressione gas	[mbar]	[mbar]	[mbar]
CO2	[%]	[%]	[%]
O2	[%]	[%]	[%]
CO	[ppm]	[ppm]	[ppm]
NOx	[ppm]	[ppm]	[ppm]
Tatmosforica	[°C]	[°C]	[°C]
Tgas di scarico	[°C]	[°C]	[°C]
Tmandata acqua	[°C]	[°C]	[°C]
Tritorno acqua	[°C]	[°C]	[°C]
Corrente di ionizzazione	[μA]	[μA]	[μA]
pventola	[mbar]	[mbar]	[mbar]
Ppannelto superiore	[mbar]	[mbar]	[mbar]
pcamera di combustione	[mbar]	[mbar]	[mbar]
Annotazioni

Elementi di lavoro

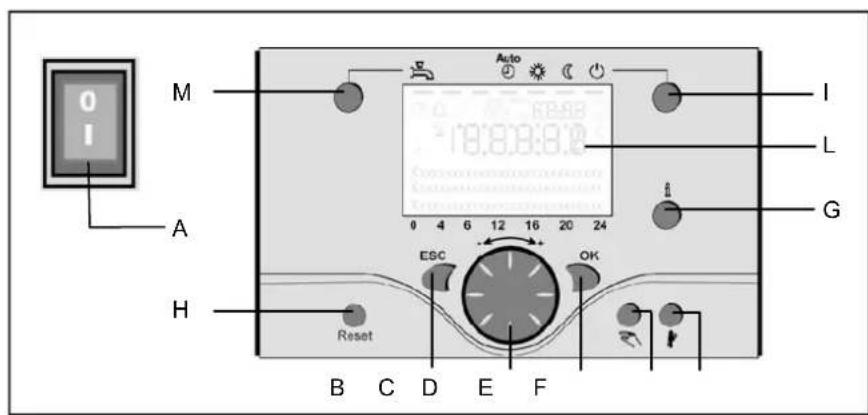

Legenda:

A Interrupttore On/Off
B Tasto ESC
C Manopola di regolazione temperatura ambiente
D Tasto di conferma (OK)
E Tasto funzionamento manuale
F Tasto funzione spazzacamino
G Tasto informazione
H Tasto reset
I Tasto modo operativo circuito riscaldamento (1)
L Display
M Tasto modo operativo ACS

Tasto modo operativo ACS (M)

Per insere la produzione acqua calda. (barra sul display fatto il symbolo del rubinetto)

Tasto modo operativo circuito riscaldamento (I)

Per impostare 4 diversi modi operativi di riscaldamento:
autom. orologio: regime automatico
secondo programma orario
sole 24 ore: riscaldamento con setpoint comfort
luna 24 ore: riscaldamento con setpoint ridotto
modo antigelo: riscaldamento disinserito, funzione antigelo attiva

Display (L)

Tasto informazione (G)

Consultazione delle seguenti informazioni sensa influsso sulla regolazione: temperature, stato operativo riscalamento/ACS, avvisi di erre

Manopola di regolazione temperatura ambiente (C)

Per modificare la temperatura ambiente

• Per selezionare e modificare le impostazioni durante la programmazione.

Tasto di conferma (OK) (D) Tasto ESC (B)

Entrambi i tasti sono utilizzati insieme alla manopola - + per la programmazione e la configurazione del regolatore. Le impostazioni che non possono essere selezionate con gli elementi di lavoro richiedono una programmazione specifica.

Premendo il tasto ESC si passa di volta inolta al livello superiore; i valori modificati non vengono ripresi.

Per passare al livello di lavoro successivo o salvare i valori modificati, premere il tasto OK.

Tasto funzionamento manuale (E)

Premendo il tasto si inserisce il funzionamento manuale del regolatore; tutte le pompè sono in funzione, il miscelatore non viene più comandato e il bruciatore è regolato a 60^ (sul display appare il symbolo del caccia- vite).

Interruttore On/Off (A)

Posizione 0: l'apparecchio e tutti i componenti elettrici collegati non sono molto tensione. La protezione antigelo non è garantita.

Posizione I:

l'apparecchio e tutti i componenti elettrici collegati sono pronti per l'uso.

Funzionedeaerazione (E) Premendo il tasto per piudi 3 secondi si effettua la disaerazione automatica lato acqua, ad esempio dopo il primo riempimento dell'impianto. L'impianto viene commutato sul modo operativo standby.

Le pompé vengono inserte e disinserite più volte. In tal modo l'eventuale valvola a 3 vie si commuta sulla posizione ACS e le pompé vengono di nuovo inserte e disinserite più volte. Al termine di esta funzione, la caldaia ritorna nuovamente in regime normale.

Tasto funzione spazzacamino (F)

Premendo brevamente il tasto la caldaia si porta nel modo operativo per la misurazione delle emissioni; per disattivare la funzione premere ancora il tasto (la funzione si disattiva auto-maticamente dopo 15 minuti; symbolo del cacciavite sul display).

Tasto reset (H)

Premendo brevamente il tasto reset si annulla il blocco del bruciatore.

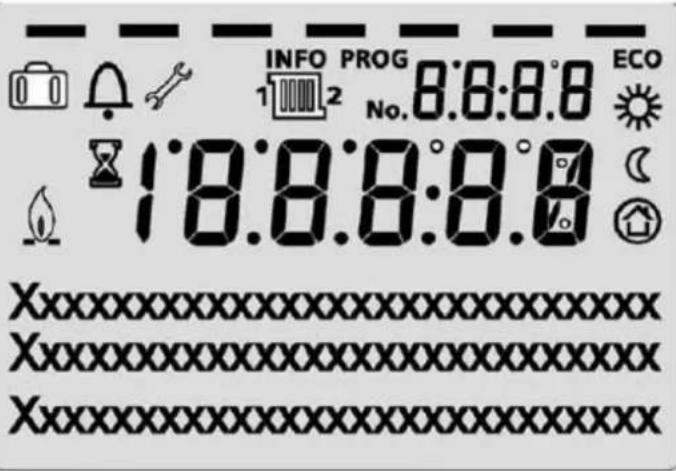

Descrizione del display

Programmazione

Riscaldamento con setpoint comfort

Riscaldamento con setpoint ridotto

Riscaldamento con setpointe protezione antigelo

Processo in corso - attendere

Bruciatore in funzione (solo caldaie a gasolio/gas)

Avisi di erre

INFO

Livello informativo attenuato

PROG

Programmazione attivata

ECO

Riscaldamento temporaneamente spento; funzione ECO attiva

Funzione vacanze attiva

Indicazione circuito riscaldamento

Funzionamento manuale / Funzione spazzacamino

No.

Numero riga di lavoro

(norro del parametro)

Programmazione

premere 1 volta il tasting OK

Visualizzazione base (livello tasti)

premere 1 volta il tasto OK premere il tasto INFO per 4 secondi

Utente finale

• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
  Modificare con la manopola + -
  Confermare con il tasto OK
  Premere ESC per ritornare alla visualizzazione di base

Messa in servizio

Specialista

• Selezionare il livello utente desiderato
• Confermare con il tasting OK
• Selezionare il menu desiderato
• Confermare con il tasto OK
• Selezionare il parametro desiderato
• Confermare con il tasto OK
  Modificare con la manopola + -
• Confermare con il tasto OK
  Premere ESC per ritornare alla visualizzazione di base

Visione d'insieme funzioni principali regolatore elettronico

OK = Conferma

ESC =annullare/tornare alla

visualizzazione base

Tasto Azione	Procedura Visualizzazione	zone / Funzione
	Impostare la temperature ambiente desiderata	CR2 insieme a CR1 Girare la manopola verso destra/ sinistra Girare alla la manopola Salvare con il tasto OK o attendere 5 sec. oppure - Premere il tasto ESC	Setpoint comfort con valore lampeggiante della temperature Visualizzazione valore temp. lamp. in passi di 0,5 °C da 10-30 °C Setpoint comfort ripreso Setpoint comfort non ripreso -rosso 3 sec. appara la visualizzazione base
	Impostare la temperature ambiente desiderata per CR1 o CR2	CR2 indipendente da CR1 Girare la manopola verso destra/ sinistra Premere il tasto OK Girare la manopola verso destra/ sinistra Salvare con il tasto OK o attendere 5 sec. oppure - Premere il tasto ESC	Selezionare il circuito riscaldamento Il circuito riscaldamento è ripreso Visualizzazione valore temperatura lampeggiante in passi di 0,5 °C da 10,0 a 30,0 °C Setpoint comfort ripreso Setpoint comfort non ripreso -rosso 3 sec. appara la visualizzazione base
	Inserire/disinserire il re-gime ACS	Premere il tasto Regime ACS On / Off (barra sotto il simbolo ACS visible/non visible) - On: produzione acqua calda secondo programma orario - Off: nessuna produzione di acqua calda - Funzioni di protezione attive
Auto	Cambiare modo operativo	Impostazioni di fabbrica Premere brevamente il tasto Premere più volte il tasto Premere più volte il tasto Premere più volte il tasto Premere più volte il tasto	Regime automatico On con: - riscaldamento secondo programma orario - Setpointe secondo programma riscaldamento - funzioni di protezione attive - commutazione automatica estate/inverno - funzioni ECO attive (barra visible sulla sibbolo corrispondente) Modo COMFORT continu On con: - riscaldamento con setpoint comfort,enza programma orario - funzioni di protezione attive Modo RIDOTTO continu On con: - riscaldamento con setpoint ridotto,enza programma orario - funzioni di protezione attive - commutazione automatica estate/inverno - funzioni ECO attive Modo protezione On con: - riscaldamento spento - temperature secondo protezione antigelo - funzioni di protezione attive
	Funzione arresto regolatore	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.	304: Arresto regulatoro Impostare setpointo after 3 sec. appara la visualizzazione base
	Visualizzazione diverse informazioni	Premere 1 volta il tasto Premere più il tasto Premere più il tasto ...... Premere il tasto	Sul display appara il segmento INFO - Stato caldaia - Temperatura ambiente - Temperature ambiente - Stato ACS - Temperatura ambiente max. - Stato CR1 - Temperatura esterna - Stato CR2 - Temperatura esterna min. - Ora / Data - Temperatura ACS 1 - Avviso di erre - Temperatura caldaia - Temperatura esterna - Aroviso di manutenzione - Temperatura mandata (La visualizzazione dipende dal tipo di configurazione) Ritorno alla visualizzazione base; il segmento INFO scompare.
	Modo operativo secondo setpoint da impostare manually Modificare la temperature della caldaia im-postata in fabbrica	Premere brevamente Premere brevamente Premere brevamente Premere brevamente Premere brevamente Premere brevamente Premere brevamente Premere il tasto > 3 sec. Premere più il tasto > 3 sec.	Regime manuale On (simbolo chiave fissa sul display) - Regime riscaldamento con temperatura caldaia impostata (di fabbrica = 60 °C) 301: Regime manuale Impostare setpoint? Valore temperatura lampeggiante Impostare il setpoint desiderato Stato caldaia Regime manuale Off (simbolo chiave fissa scompare)
	Funzionedeaerazione Pre	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.	312: Funzionedeaerazione On Funzionedeaerazione Off
	Attivare la funzione spaz-zacamino	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.	Funzione spazzacamino On Funzione spazzacamino Off
RESET	Ridurre temporanea-mente la temp.amb. sul QAA75	Premere il tasto Premere più il tasto	Riscaldare con setpoint ridotto Riscaldare con setpoint comfort
	Tasto reset	Premere il tasto > 3 sec. Premere più il tasto > 3 sec.	Appareccchio bloccato manually, non abilitato Sblocco apparecchio, il campanello di allarme scompare

Manutenzione

Elenco di controllo Sostituzione degli elettrodi

La manutenzione della caldaia deve.
essere effettuata solo da personale autorizzato.

Per assicurare un continuo e corretto funzionamento della caldaia,questa delve essere ispezionata almeno una volta I'anno. E necessario compilare un verbale di manutenzione (si veda la fine del presente capitolo per un esempio di verbale di manutenzione).

Elenco di controlo

Di seguito sono elencate le attività da eseguire: per la descrizione dettagliata delle attività principali, vedere i paragrafi successivi.

Sostituire gli elettrodi di accensione ionizzazione.
Pulire il serbatoio della condensa.
Pulire eriempire il sifone.
- Ispezionare e, se necessario, pulire, la camera di combustione. (NON UTILIZZARE L'ACQUA !);
- Controllare la pressione dell'acqua nell'impianto.
- Controllare la qualità dell'acqua nell'impianto e dell'acqua di alimentazione.
- Controllare la portata dell'acqua atraverso la caldaia.
Controllare e correggere i valori di combustione a piano carico e a carico minimo con un analizzatore di combustione.
Controllare la pressione del gas versus la caldaia.

• Controllare la tenuta di tutti i raccordi sigillati e i punti di test.
• Controllare la funzionalità di tutti i dispositivi di sicurezza
• Compilare un verbale di manutenzione.

Sostituzione degli elettrodi

Gli elettrodi sono positizonati nella parte superiore della caldaia. Sostituire l'elettro di accensione (1) e l'elettro di ionizzazione (2) come in figura.

Manutenzione

Pulizia del serbatoio della condensa Pulizia e riempimento del sifone Ispezione della camera di combustione

Pulizia del serbatoio della condensa

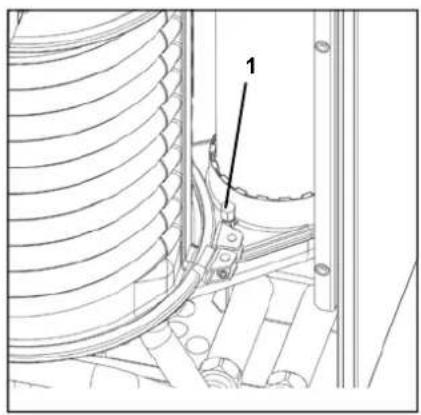

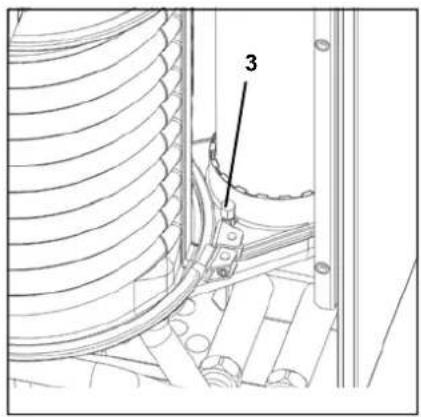

Disconnettere lo spinotto del sensore di temperatura dei gas di scarico (1).
Rimuovere il raccoglitore di condensa (2);
Pulire il serbatoio;
Installare il raccoglitore di condensa;
Riconnettere lo spinotto del sensore di temperatura dei gas di scarico.

Pulizia e riempimento del sifone

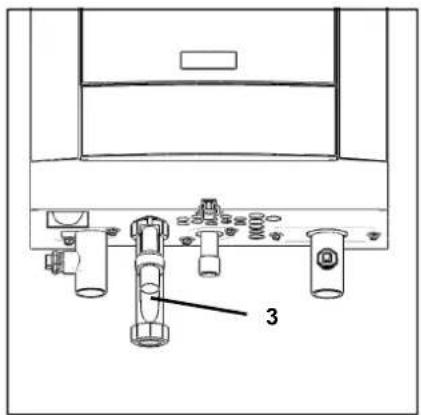

Rimuovere il sifone (3) dall'attacco per la condensa.
Pulire eriempire con acqua fresca il sifone.
Rimontare il sifone nella posizione originale.

Ispezione della camera di combustione

Per ispezionare la camera di combustione è necessario rimuovere il sistema di miscelazione (aria/gas) ed il bruciatore.
- Spagnere la caldaia e chiudere la rete gas;
Rimuovere le connessioni elettriche dal ventilator e alla valvola gas (4);
Rimuovere le connessioni elettriche associateagli elettrodi (5);
- Disconnettere le connessioni gas in ingress alla valvola (6);
- Disconnettere la piastre superiore incluso il systema di miscelazione (7);
Rimuovere il bruciatore alla camera di combustione (8);
- Ispezionare il corpo di scambio e pulire con un aspiratore se necessario;
- Riasseblare tutti i componenti;
- Aprire la rete gas e verificare non vi siano perdite;
- Accendere la caldaia.

Qualità e pressione dell'acqua

Controllare che la pressione e la qualità dell'acqua soddisfino i requisiti. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Acqua e impianto idraulico".

Portata dell'accua

Controllare che la portata dell'accua attraverso la caldaia ricada entro i limiti. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Controllo del flusso dell'accua".

Analisi della combustione

Controllare la combustione a pienocarico e a carico minimo: se necessario, correggere le regolazioni. E consigliato un ulteriori controlo di riferimento con il carico al 50% .Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Analisi della combustione".

Pressione gas

Controllare la pressione dinamica del gas che alimenta la caldaia con esta che funzione a piano carico. Se la caldaia viene utilizzata in Cascata, tutte le caldaie devono funzionare a piano carico. Vedere i dati tecnici per i valori richiesti.

Controllo di tenuta del gas

Controllare la tenuta di tutti i raccordi sigillati con un sapone approvato o un analizzatore elettronico, ad esempio su:

Punti di test
Raccordi filettati
Guarnizioni dell'impianto di miscelazione, ecc.

Dispositivi di sicurezza

Controllare la funzionalità e la regolazione di tutti i dispositivi di sicurezza connessi. Per ulteriori informazioni, consultare il capitolo "Messa in funzione: Contollo funzionale dei dispositivi di sicurezza".

Verbale di manutenzione

Verbale di manutenzione THISION L
Progetto
Tipodi caldaia Progetto
Numero di seriè Indirizzo
Anno Cità
Carico nominale (Hi) [kW] Data
Uscita nominale (Hi) [kW] Tecnico
Implanto
Pressione dell'acqua [bar]
pH acqua [-]
Durezza dell'acqua [°dH]
Cloro nell'acqua [mg/l]
ΔT acqua a piano carico [°C]
Δρboiler acqua [kPa]
Portata acqua [m3/h]
Regolazione pompa [-]
Dispositivi di sicurezza
Regolazione limite superiore [°C]	Sensore flusso dell'acqua controllato		☐
Regolazione limitatore di temperatura [°C]	Sensore gas di scarico controllato		☐
Regolazione press. di minima gas [mbar]	Pressostato mandata acqua controllato		☐
Tempo di accensione bruciatore [s]
Analisi della combustione
	Carico 100%	Carico 50%	Carico minimo
Consumo gas	[m3/h]	[m3/h]	[m3/h]
Pressione gas	[mbar]	[mbar]	[mbar]
CO2	[%]	[%]	[%]
O2	[%]	[%]	[%]
CO	[ppm]	[ppm]	[ppm]
NOx	[ppm]	[ppm]	[ppm]
Tatmosferica	[°C]	[°C]	[°C]
Tgas di scarico	[°C]	[°C]	[°C]
Tmandata acqua	[°C]	[°C]	[°C]
Tritorno acqua	[°C]	[°C]	[°C]
Corrente di ionizzazione	[μA]	[μA]	[μA]
pventola	[mbar]	[mbar]	[mbar]
ppannello superiore	[mbar]	[mbar]	[mbar]
pcamera di combustione	[mbar]	[mbar]	[mbar]
Annotazioni

In caso di blocco, il display visualizza un segnale di averimento ( ) e un codice di erre lampeggiante. Prima di ripristinare la caldaia, è necessario determinare la causa di erre e rimuoverla. Nella tabella segmente sono elencati tutti i blocchi e le loro possibili cause.

Errore	Descrizione
0	Nessun erreore
10	Errore sonda esterna
20	Temperatura caldaia 1 - Errore sonda
26	Errore sonda mandata comune
28	Errore sonda fumi
30	Temperatura di mandata 1 - Errore sonda
32	Temperatura di mandata 2 - Errore sonda
38	Temperatura di mandata generale - Errore sonda
40	Temperatura di ritorno 1 - Errore sonda
46	Errore sonda di ritorno cascata
47	Errore sonda ritorno comune
50	Temperatura ACS 1 - Errore sonda
52	Temperatura ACS 2 - Errore sonda
54	Temperatura ACS - Errore sonda
57	Temperatura ACS recirculazione - Errore sonda
60	Temperatura ambiente 1 - Errore sonda
65	Temperatura ambiente 2 - Errore sonda
70	Temperatura accumulo 1 - Errore sonda
71	Temperatura accumulo 2 - Errore sonda
72	Temperatura accumulo 3 - Errore sonda
73	Errore sonda collettore 1
74	Errore sonda collettore 2
82	LPB Bus - Conflitto indirizzi
83	BSB Bus - in cortocircuito
84	BSB Bus - Conflitto indirizzi
85	BSB Bus wireless - Errore通讯讯号
91	Errore interno scheda
98	Errore modulo d'estensione 1 - Errore collectivo
99	Errore modulo d'estensione 2 - Errore collectivo
100	2 orologi master sul bus LPB. Controllare impostazioni.
102	Orologi master sensa reserve (LPB)
103	Errore di communicatione
105	Messaggio di manutenzione
109	Supervisione temperatura caldaia
110	Bocco per sovrattemperatura
111	Arresto temporaneo per sovrattemperatura
119	Thermostat di sicurezza bruciatore in blocco
121	Supervisione temperatura di mandata 1 (HC1)
122	Supervisione temperatura di mandata 2 (HC2)
125	Errore supervisione pompa
126	Supervisione carico ACS
127	Temperatura legionella non raggiunta
128	Scompara della fiamma durante il funzionamento
129	Malfunzionamento del ventilatore
130	Superamento limite temperature fumi
131	Bocco del bruciatore
132	Pressostato gas aperto
133	Accensione fallita dopo il tempo di sicurezza
146	Errore configurazione messaggio collectivo
151	Errore interno scheda
152	Errore di settaggio parametri
153	Reset attivato manually
160	Errore ventilatore (non raggiunge la velocità richiesta)
162	Errore pressostato aria, non chiude
164	Intervento flussostato. Mancata circolazione in caldaia
166	Errore pressostato aria, non après
171	Allarme attivo contatto H1 o H4
172	Allarme attivo contatto H2 (EM1, EM2 o EM3) H5
173	Allarme attivo contatto H6
174	Allarme attivo contatto H3 o H7
178	Termostato limite circuito di riscaldamento 1
179	Termostato limite circuito di riscaldamento 2
183	Unità in modalità parametrizzazione
193	Errore supervisione pompa dopo accensione fiamma
216	Errore caldaia
217	Errore sonda
241	Errore sonda mandata solare
242	Errore sonda ritorno solare
243	Errore sonda piscina
270	Funzione monitoraggio
317	Frequenza principale fuori dai limiti di tolleranza
320	Errore sonda temperatura carico ACS.
322	Pressione dell'acqua troppo alta
323	Pressione dell'acqua troppo bassa
324	BX stessi sensori. Controllare configurazione sonde
325	BX / moduli d'estensione stessi sensori. Controllare configurazione
326	BX / gruppi miscelati stessi sensori. Controllare configurazione.
327	Assegnazione stessa funzione a più moduli d'estensione
328	Assegnazione stessa funzione a più gruppi miscelati
329	Assegnazione stessa funzione modulo d'estensione/gruppo miscelato
330	Sonda BX1 nessuna funzione
331	Sonda BX2 nessuna funzione
332	Sonda BX3 nessuna funzione
333	Sonda BX4 nessuna funzione
334	Sonda BX5 nessuna funzione
335	Sonda BX21 nessuna funzione (EM1, EM2 o EM3)
336	Sonda BX22 nessuna funzione (EM1, EM2 or EM3)
337	Sonda BX1 nessuna funzione
338	Sonda BX12 nessuna funzione
339	Pompa collettore Q5 non disponibile
340	Pompa collettore Q16 non disponibile
341	Sonda collettore solare B6 non disponibile
342	Sonda ACS B31 non disponibile
343	Integrazione solare non disponibile
344	Elemento controllo solare bollitore K8 non disponibile
345	Elemento controllo solare piscicina K18 non disponibile

Blocchi

Errore	Descrizione
346	Pompa Q10 caldaia a legna non disponibile
347	Sensore caldaia a legna assente
348	Errore indirizzo caldaia a legna
349	Valvola ritorno bollitore Y15 non disponibile
350	Errore indirizzo sonda Puffer
351	Regolatore primario / Pompa di sistema - Errore indirizzo
352	Errore indirizzo collettore d'equilibramento
353	Sonda mandata comune B10 non disponibile
371	Supervisione temperatura di mandata 3 (circuito di riscaldamento 3)
372	Termostato limite circuito riscaldamento 3
373	Errore module estensione 3 - Errore collectivo
378	Bancone ripetizione - Errore interno - trascorso
379	Bancone ripetizione - Ionisazione falso - trascorso
380	Bancone ripetizione - Scomparsa della fiamma durante il funzionamento - trascorso
381	Bancone ripetizione - Accensione fallita dopo il tempo di sicurezza - trascorso
382	Bancone ripetizione - Malfunzionamento del ventilatore - trascorso
383	Nessuna ripetizione ammessa
384	Fiamma anomala
385	Tensione di rete troppo Bassa
386	Velocità ventilatore fuori tolleranza
388	Errore ACS nessuna funzione
426	Feedback serranda di scarico
427	Configurazione serranda di scarico
431	Sonda scambiatore primario
432	Filo terra non collegato
433	Temperatura scambiatore primario troppo elevata

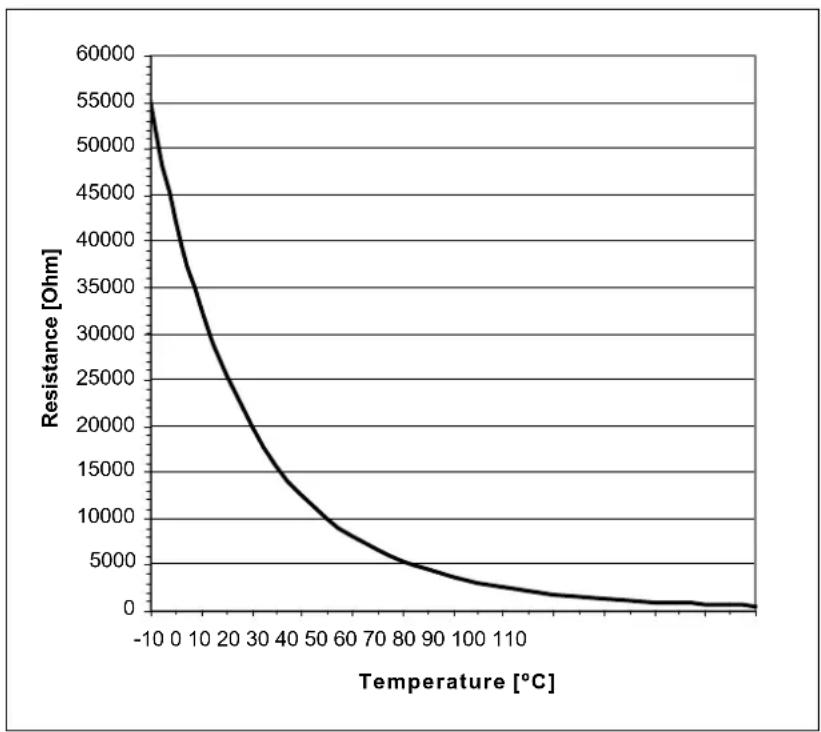

NTC 10kΩ Sensore di temperatura (mandata/ritorno acqua, scarico gas, aqua calda sanitaria e testa)

NTC 1kΩ Sensore di temperatura (temperatura esterna)

Lo schema seguente molto i valori per tutti i sensori della caldaia e i sensori opzionali disponibili nei kit accessori. Lo schema contiene i valori medi, in quanto tutti i sensori presentano tolleranzi.

Per la misura dei valori di resistenza, la caldaia deve essere spenta. Per evitare deviazioni dei valori, misurare in prossimità del sensore.

Dichiarazione di conformità

Rendamax BV, Hamstraat 76, 6465 AG Kerkrade (NL), dichiara che il prodotto

THISION L

e conforme alle seguenti normative:

EN 298

EN 483

EN 15420

EN 55014-1 / -2

EN 61000-3-2 /-3

EN 60 335-1/-2

e conforme alle linee guida delle seguenti direttive:

92/42/EWG (direttiva sull'efficienza delle caldaie)

2009/142/EWG (direttiva sugli equipaggiamenti a gas)

2006 / 95 / EWG (direttiva sulla bassa tensione)

2004 / 108 / EWG (direttiva sulla CEM)

Il prodotto reca il contrassegno CE n.

CE-0063CM3576
