BEDIENUNGSANLEITUNG CURV 500 I AMP LD Systems
DEUTSCH SICHERHEITSHINWEISE 14-15 EINFÜHRUNG 15
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 16
BELEGUNG LAUTSPRECHERAUSGÄNGE 23
TECHNISCHE DATEN 24 HERSTELLERERKLÄRUNGEN 25 FRANCAIS

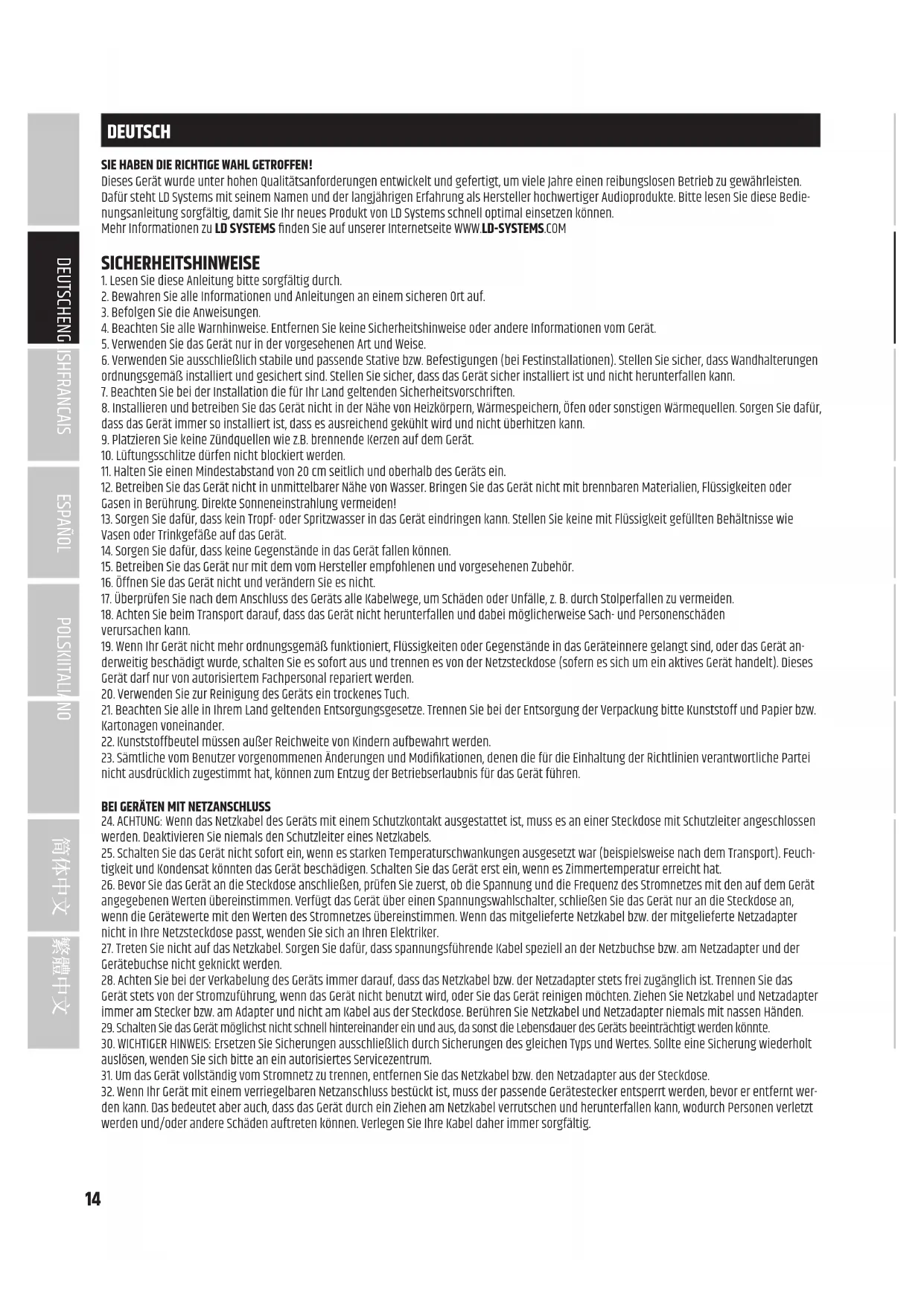

DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS nden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an- derweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.
BEI GERÄTEN MIT NETZANSCHLUSS
24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuch- tigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 32. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt wer- den kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.15 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO
33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. 34. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.
35. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.
36. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im In- neren des Geräts benden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. EINFÜHRUNG Der I AMP ist eine 4-Kanal-Endstufe in 19“ Bauweise, die speziell zur Installation von CURV-500-Systemen entwickelt wurde. Das ache Design mit Class-D-Topologie und DSP-Steuerung besitzt ein hochefzientes Schaltnetzteil und einen Frequenzgang von 10 Hz – 22 kHz. Jeder Kanal verfügt über parametrische Klangregelung und Delay und leistet 240 Watt RMS an 4 Ohm bei einem Klirrfaktor unter 0,01%. Der I AMP wird über einen Push-Encoder und das kontrastreiche, leicht lesbare OLED-Display ganz einfach und intuitiv bedient. Er ist mit einem Soft Start und geräuscharmen temperaturgesteuerten Lüfter ausgestattet und gegen Gleichstrom, Überstrom, Überhitzung und Kurzschluss geschützt. Die symmetrische Eingänge sind als XLR-Buchsen und Schraub-Steckverbindungen ausgeführt. Der I AMP kann pro Kanal bis zu sechs CURV-500- Satelliten oder einen CURV500ISUB Subwoofer über speakON-kompatible Ausgangsbuchsen oder Schraub-Steckverbindungen ansteuern. Presets für die Lautsprecher der CURV500 Serie sind vorinstalliert. Eine PC Software für die Verwaltung des I AMP ist auf der Produktseite auf WWW.LD-SYSTEMS.COM als Download erhältlich.16 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

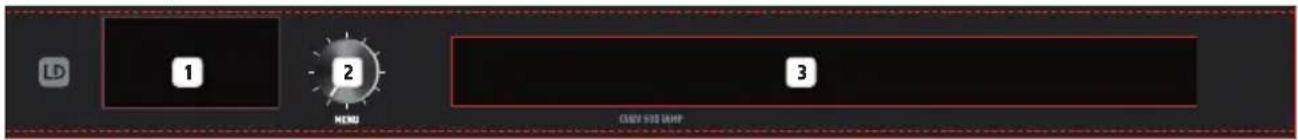

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
DISPLAY Multifunktionales OLED-Grakdisplay für die Anzeige von Informationen wie z.B. Preset und Audiosignal-Pegel. Zeigt weiterhin die Menüpunkte an, um Systemeinstellungen nach Wunsch vorzunehmen.
MENU Kombinierter Drück-Dreh-Geber, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen und zu editieren.

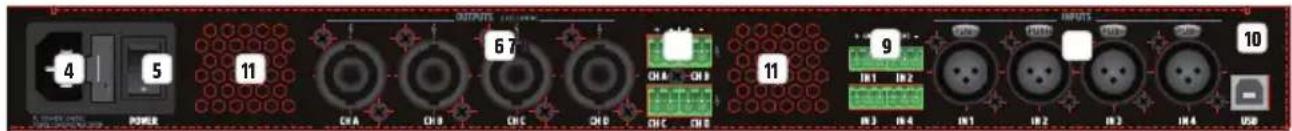

LÜFTUNGSGITTER Um Überhitzung des Geräts zu vermeiden, achten Sie darauf, dass das Lüftungsgitter nicht abgedeckt wird und Luft ungehindert zirkulieren kann.
NETZBUCHSE UND SICHERUNGSHALTER
IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel bendet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
Ein- / Ausschalter für die Spannungszufuhr des Geräts.
OUTPUT CH A - CH D (speakON-kompatibel) SpeakON-kompatible Lautsprecherausgänge der Kanäle A bis D. Um Schäden am Gerät zu vermeiden, achten Sie darauf, dass die Gesamtimpedanz angeschlossener Lautsprecher pro Kanal minimal 2,7 Ohm beträgt. Die Kontakte der speakON-kompatiblen Buchsen und der Schraub-Steckverbin- dungen der entsprechenden Kanäle sind parallel verdrahtet.
OUTPUT CH A - CH D (Schraub-Steckverbindung) Lautsprecherausgänge der Kanäle A bis D mit Schraub-Steckverbindung (Schraub-Steckverbinder im Lieferumfang). Um Schäden am Gerät zu vermeiden, achten Sie darauf, dass die Gesamtimpedanz angeschlossener Lautsprecher pro Kanal minimal 2,7 Ohm beträgt. Die Kontakte der speakON-kompatiblen Buchsen und der Schraub-Steckverbindungen der entsprechenden Kanäle sind parallel verdrahtet.
INPUT IN 1 - 4 (3-Pol XLR) Symmetrische Line-Eingänge der Kanäle 1 bis 4 mit 3-Pol XLR-Buchsen. Die Kontakte der XLR-Buchsen und der Schraub-Steckverbindungen der entsprechenden Kanäle sind parallel verdrahtet.
INPUT IN 1 - 4 (Schraub-Steckverbindung) Symmetrische Line-Eingänge der Kanäle 1 bis 4 mit Schraub-Steckverbindung (Schraub-Steckverbinder im Lieferumfang). Die Kontakte der XLR-Buchsen und der Schraub-Steckverbindungen der entsprechenden Kanäle sind parallel verdrahtet.
DATA USB USB-Schnittstelle (Typ B) zum Updaten der Geräte-Firmware und der Lautsprecher-Presets, zum Verwalten der Global Presets und zum Zurücksetzen der Sperr-PIN. Das entsprechende Windows PC-Programm und aktuelle Update-Files nden Sie mit einer Anleitung im Download-Bereich des Produkts auf WWW.LD-SYSTEMS.COM
Um Überhitzung des Geräts zu vermeiden, achten Sie darauf, dass die Lüfter nicht abgedeckt werden und Luft ungehindert zirkulieren kann.

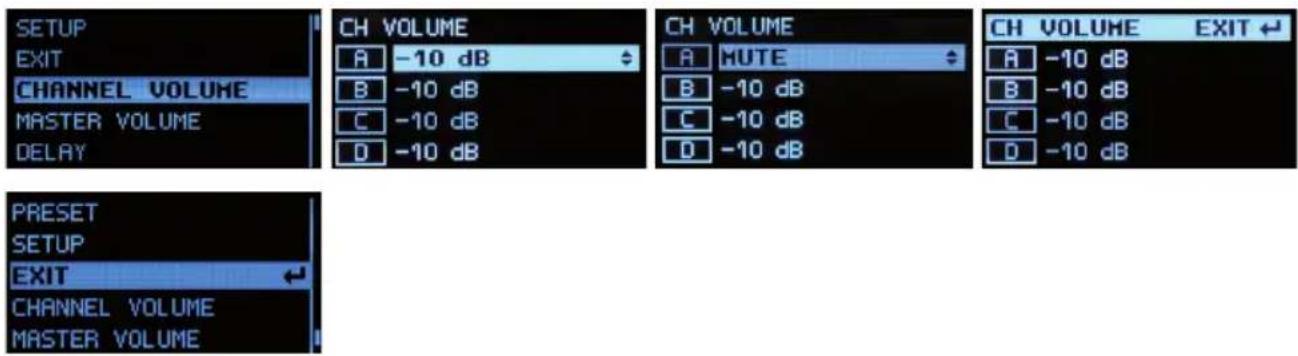

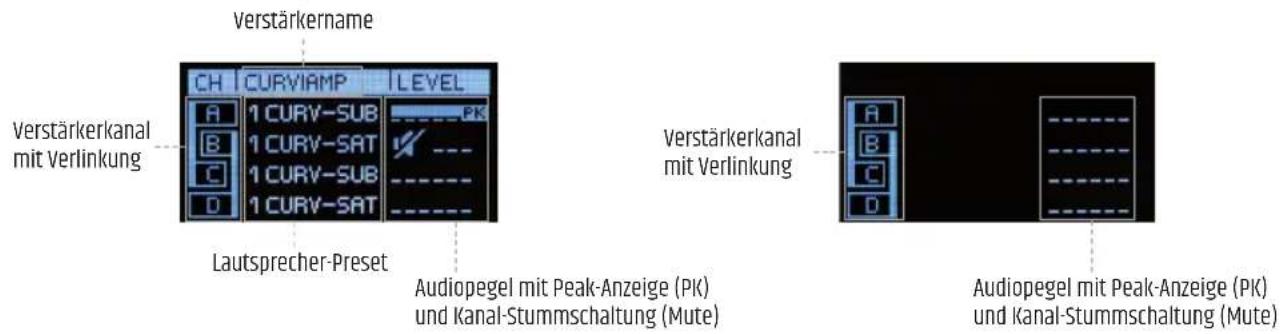

BEDIENUNG DISPLAY HAUPTANZEIGE Nach dem Einschalten des Verstärkers wird als Begrüßungstext für kurz Zeit „WELCOME“ angezeigt, danach erscheint die Hauptanzeige mit folgenden Informationen: Verstärkername (editierbar), Verstärkerkanal (CH A - D) mit Verlinkung, Lautsprecher-Preset, Audiopegel mit Peak-Anzeige und Kanal-Stummschaltung (Mute). Erfolgt für circa 10 Minuten keine Eingabe, werden Teile der Anzeige ausgeblendet und nur Verstärkerkanal mit Verlinkung, Audiopegel mit Peak-Anzeige und Kanal-Stummschaltung werden angezeigt. Verstärkername Verstärkerkanal mit Verlinkung Lautsprecher-Preset Audiopegel mit Peak-Anzeige (PK) und Kanal-Stummschaltung (Mute) Verstärkerkanal mit Verlinkung Audiopegel mit Peak-Anzeige (PK) und Kanal-Stummschaltung (Mute) CHANNEL VOLUME Menüpunkt für die Einstellung der Kanallautstärke. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt CHANNEL VOLUME aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, dessen Lautstärke Sie ändern möchten. Drücken Sie wiederum auf den Geber und stellen die gewünschte Lautstärke durch Drehen am Geber ein (Drehung nach links = Lautstärke reduzieren, Drehung nach links über -60dB hinaus = Mute, Drehung nach rechts = Lautstärke anheben). Drücken und halten Sie den Geber für circa 2 Sekunden, um den angewählten Kanal stummzuschalten (MUTE), bzw. die Stummschaltung wieder aufzuheben. Wenn Sie einen Kanal stummschalten, dann den Geber nach rechts drehen, um die Lautstärke langsam anzuheben und dann für circa 2 Sekunden drücken, wird der letzte bestätigte Wert wiederhergestellt. Bestätigen Sie Eingaben durch Drücken auf den Geber. Stellen Sie nun in gleicher Weise die Lautstärke für die anderen Kanäle nach Wunsch ein. Um zum Auswahlmenü zurückzuge- langen, wählen Sie nun durch Drehen des Gebers den Menüpunkt CH VOLUME EXIT aus und bestätigen abermals durch Drücken auf den Geber. Zur Hauptanzeige gelangen Sie, indem Sie nun durch Drehen am Geber EXIT auswählen (hell hinterlegt) und durch Drücken auf den Geber bestätigen. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige.18 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

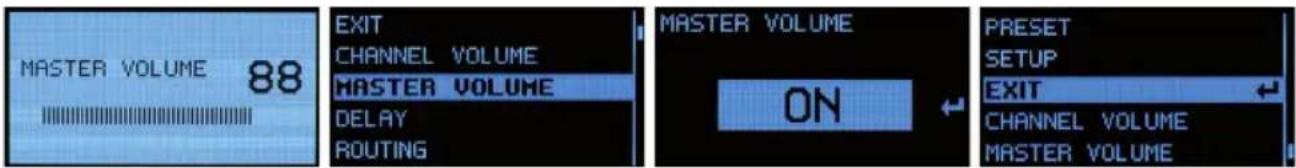

MASTER VOLUME Die Einstellung der Gesamtlautstärke kann direkt aus der Hauptanzeige erfolgen, sofern diese Option im entsprechenden Menüpunkt aktiviert wurde, selbst dann, wenn die Sperrung der Bedienelemente aktiviert wurde. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt MASTER VOLUME aus (hell hinterlegt). Drücken Sie nun 2-mal auf den Geber, wählen durch Drehen des Gebers nach links „ON“ aus und bestätigen die Eingabe durch Drücken auf den Geber (Soll die Einstellung der Gesamtlautstärke nicht verfügbar sein, wählen Sie entsprechend „OFF“ aus). Wählen Sie nun durch Drehen am Geber das Pfeilsymbol aus und bestätigen durch Drücken auf den Geber, um in das Auswahlmenü zurückzugelangen. Um zur Hauptanzeige zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt EXIT aus und bestätigen abermals durch Drücken auf den Geber. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige. Sie können nun die Gesamtlautstärke einstellen, indem Sie den Drück-Dreh-Geber MENU in die gewünschte Richtung drehen, ohne ihn vorher zu drücken (Drehung nach links = Lautstärke reduzieren, Drehung nach rechts = Lautstärke anheben). Die Anzeige im Display wechselt dabei auf MASTER VOLUME (0 bis 100). Nach circa 2 Sekunden ohne Eingabe erscheint automatisch die Hauptanzeige. DELAY Menüpunkt für die Einstellung der Kanalverzögerung (z.B. Delay-Line). Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt DELAY aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, dessen Verzögerung (Delay) Sie einstellen möchten. Drücken Sie wiederum auf den Geber und stellen den gewünschten Wert durch Drehen am Geber ein (Drehung nach links = maximale Verzögerung, Drehung nach rechts = Feineinstellung ab 0ms). Die Verzögerung wird sowohl in Millisekunden (ms), als auch in Metern (m), bzw. Feet (ft) angezeigt (siehe SETUP -> DELAY UNIT). Bestätigen Sie die Eingabe durch Drücken auf den Geber. Stellen Sie nun in gleicher Weise die Verzögerung für die anderen Kanäle nach Wunsch ein. Um zum Auswahlmenü zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt DELAY EXIT aus und bestätigen abermals durch Drücken auf den Geber. Zur Hauptanzeige gelan- gen Sie, indem Sie nun durch Drehen am Geber EXIT auswählen (hell hinterlegt) und durch Drücken auf den Geber bestätigen. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige. ROUTING Menüpunkt zum Einstellen der Eingangsquelle in den Kanälen A bis D. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräte- einstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt ROUTING aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers die Eingangsquelle aus, die Sie kongurieren möchten (Kanal A - D, jeweils Eingangsquelle 1 - 4). Drücken Sie wiederum auf den Geber, wählen die gewünschte Einstellung durch Drehen am Geber aus (Zahl mit Rahmen = Eingangsquelle aktiviert, Zahl ohne Rahmen = Eingangsquelle deaktiviert) und bestätigen die Eingabe durch Drücken auf den Geber. Um zum Auswahlmenü zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt ROUTING EXIT aus und bestätigen abermals durch Drücken auf den Geber. Zur Hauptanzeige gelangen Sie, indem Sie nun durch Drehen am Geber EXIT auswählen (hell hinterlegt) und durch Drücken auf den Geber bestätigen. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige.19 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

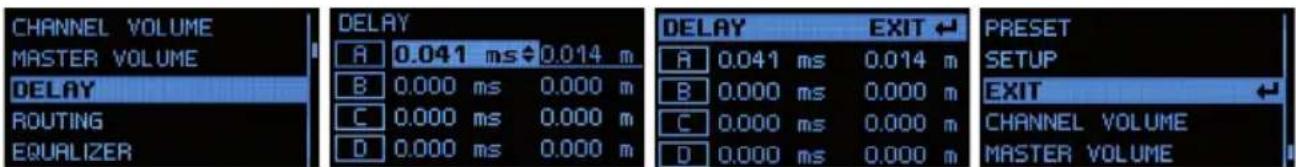

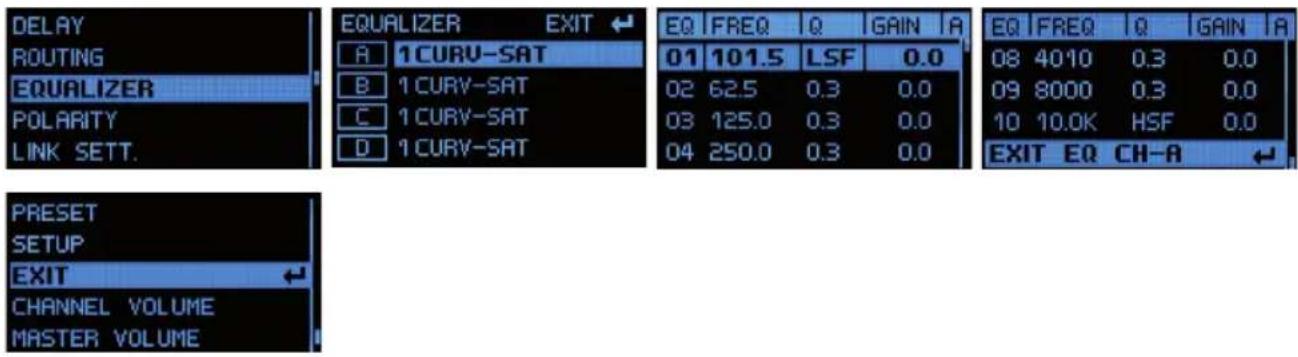

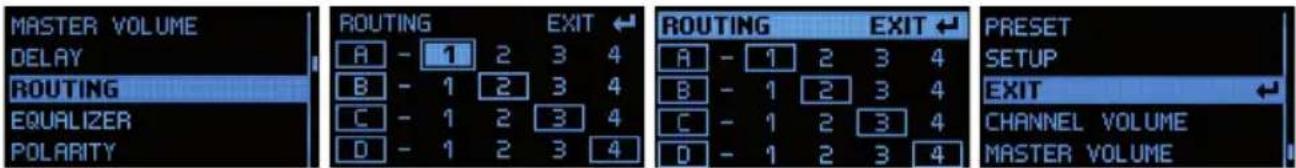

EQUALIZER Menüpunkt zum Einstellen des 10-Band parametrischen Equalizers in den Kanälen A bis D. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Aus- wahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt EQUALIZER aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, den Sie bearbeiten möchten (Kanal A - D). Drücken Sie wiederum auf den Geber, wählen das gewünschte Equalizer-Band 01 bis 10 durch Drehen am Geber aus und bestätigen durch Drücken auf den Geber. Wählen Sie nun durch Drehen des Gebers FREQ (Frequenz), Q (Filtergüte, Low Shelf LS und High Shelf HS) und GAIN (Verstärkung) aus, bestätigen durch Drücken auf den Geber, bearbeiten den entsprechenden Parameter nach Wunsch und bestätigen durch Drücken auf den Geber. Um zur Kanalauswahl zu- rückzugelangen, wählen Sie nun durch Drehen des Gebers nach rechts den Menüpunkt EXIT EQ aus und bestätigen abermals durch Drücken auf den Geber. Stellen Sie nun in zuvor beschriebener Weise die Equalizer der anderen Kanäle nach Wunsch ein. Zur Hauptanzeige gelangen Sie, indem Sie nun durch Drehen am Geber EXIT auswählen (hell hinterlegt) und durch Drücken auf den Geber bestätigen. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige. POLARITY Menüpunkt zum Einstellen der Polarität der Kanäle A bis D. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteein- stellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt POLARITY aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, den Sie bearbeiten möchten (Kanal A - D). Drücken Sie wiederum auf den Geber, wählen durch Drehen am Geber die Polarität wie gewünscht aus und bestätigen durch Drücken auf den Geber (NORMAL = normale Polarität, INVERTED = invertierte Polarität). Stellen Sie nun in gleicher Weise die Polarität anderen Kanäle nach Wunsch ein. Um zum Auswahlmenü zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt POLARITY EXIT aus und bestätigen abermals durch Drücken auf den Geber. Zur Hauptanzeige gelangen Sie, indem Sie nun durch Drehen am Geber EXIT auswählen (hell hinterlegt) und durch Drücken auf den Geber bestätigen. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige.20 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

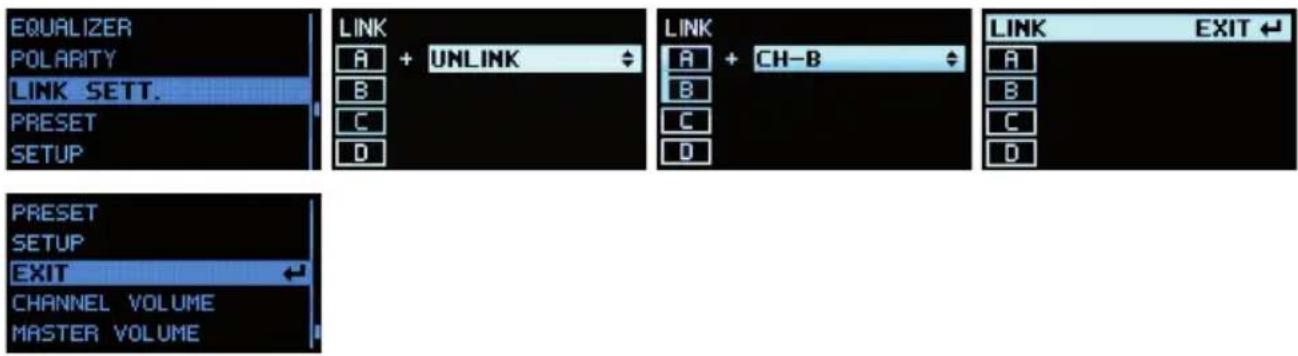

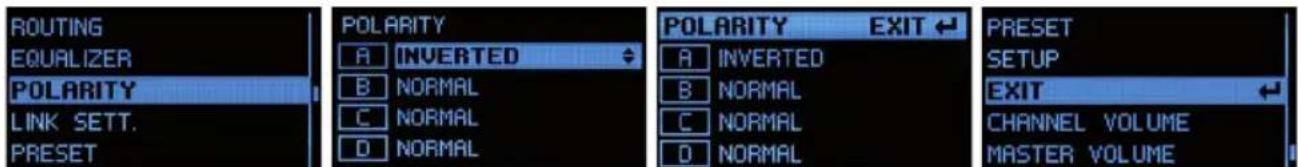

LINK SETT Die Kanäle A bis D können beliebig verknüpft werden, um Lautstärke-, Delay- und Equalizer-Einstellungen in den ausgewählten Kanälen parallel durchführen zu können. Das heißt, dass Einstellungen, die in einem der miteinander verknüpften Kanäle vorgenommen werden, simultan von den anderen verknüpften Kanälen übernommen werden. Werte, die vor der Verlinkung eingestellt wurden, bleiben so lange erhalten, bis der Wert des ent- sprechenden Parameters verändert wird. Das heißt, dass erst beim Ändern eines Werts in einem Kanal, der Wert im verlinkten Kanal übernommen wird. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt LINK SETT. aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, den Sie mit anderen Kanälen verknüpfen möchten. Drücken Sie wiederum auf den Geber und wählen die gewünschte Verknüpfung durch Drehen am Geber aus (UNLINK für das Lösen einer Verknüpfung). Bestätigen Sie die Auswahl durch Drücken auf den Geber. Eine Verknüpfung wird durch einen „Verbindungsbalken“ zwischen den entsprechenden Buchstaben im Display grasch dargestellt. Um zur Hauptanzeige zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt LINK EXIT aus und bestätigen abermals durch Drücken auf den Geber. Um zur Hauptanzeige zurückzugelangen, wählen Sie durch Drehen am Geber EXIT aus (hell hinterlegt) und bestätigen durch Drücken auf den Geber. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige. PRESET Menüpunkt für die Auswahl der Lautsprecher-Presets für die Lautsprecher der LD CURV Serie. Wählen Sie beispielsweise das Preset 6 CURV-SAT, wenn Sie am entsprechenden Kanal 6 Stück CURV 500 Array Satelliten am SmartLink® Adapter, das Preset 1 CURV-SUB, wenn Sie den CURV 500 Installations-Subwoofer anschließen möchten (Hinweis: Wählen Sie das der Anzahl der Satelliten pro SmartLink

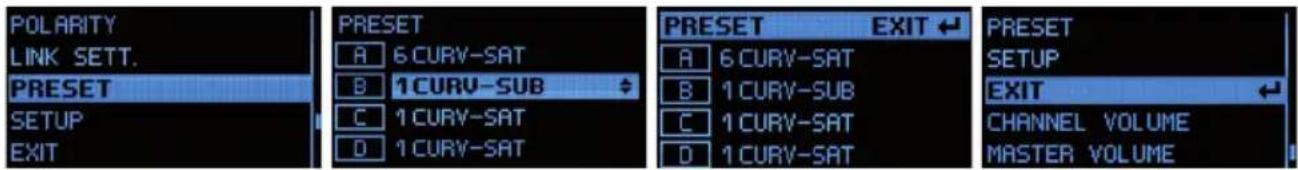

Adapter entsprechende Preset aus). Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt PRESET aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, für den Sie das gewünschte Preset einstellen möchten. Drücken Sie wiederum auf den Geber und wählen das gewünschte Preset durch Drehen am Geber aus. Bestätigen Sie die Auswahl durch Drücken auf den Geber. Stellen Sie nun in gleicher Weise die Presets für die anderen Kanäle ein. Um zur Hauptan- zeige zurückzugelangen, wählen Sie nun durch Drehen des Gebers den Menüpunkt PRESET EXIT aus und bestätigen abermals durch Drücken auf den Geber. Um zur Hauptanzeige zurückzugelangen, wählen Sie durch Drehen am Geber EXIT aus (hell hinterlegt) und bestätigen durch Drücken auf den Geber. Erfolgt circa 10 Sekunden keine Eingabe, erscheint automatisch die Hauptanzeige. GERÄTEKONFIGURATION (SETUP) Menüpunkt zum Editieren von Gerätekonguration, zum Auslesen der Geräte-Firmware, zum Zurücksetzen des Geräts und zum Verwalten der Global Presets. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen, wählen durch Drehen des Gebers den Menüpunkt SETUP aus (hell hinterlegt) und bestätigen durch Drücken auf den Geber.21 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO
SETUP FIRMWARE In der obersten Zeile des Displays wird die Geräte-Firmware-Version angezeigt. NAME Individuellen Verstärkernamen einstellen (8-stellig): MENU drücken -> MENU drehen für die Auswahl der Stelle 1 bis 8 -> MENU drücken -> MENU drehen für die Auswahl von Buchstabe, Zahl, oder Zeichen -> MENU drücken -> zum Verlassen MENU nach rechts drehen auf Pfeilsymbol -> MENU drücken PIN
Automatische Sperrung der Bedienelemente aktivieren, um unbeabsichtigte und unbefugte Bedienung zu verhindern (außer MASTER VOLUME, sofern aktiviert): MENU 2x drücken -> MENU drehen auf ON -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken Automatische Sperrfunktion deaktivieren: Entsperren durch PIN-Eingabe (4-stellige PIN ab Werk: 1234) -> MENU drehen auf SETUP -> MENU drücken -> MENU drehen auf PIN -> MENU 2x drücken -> MENU drehen auf OFF -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken Individuelle PIN festlegen: MENU 2x drücken -> MENU drehen auf EDIT -> MENU drücken -> MENU drehen für die Auswahl einer Zahl von 0 bis 9 für die erste Stelle -> MENU drücken -> MENU drehen für die Auswahl einer Zahl von 0 bis 9 für die zweite Stelle -> Menu drücken usw.. Geht die PIN verloren, kann diese mit Hilfe der PC-Software über die USB-Schnittstelle auf Werkseinstellung (1234) zurückgesetzt werden (Download von der Produktseite auf WWW.LD-SYSTEMS.COM). DELAY UNIT METERS / FEET Einstellen der Längenmaßeinheit der Kanalverzögerung METERS / FEET: MENU drücken -> MENU drehen, für die Auswahl METERS, oder FEET -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken DELAY TEMP Einstellen der Distanzberechnung auf die Lufttemperatur (Schallgeschwindigkeit ist u.a. abhängig von Lufttemperatur): MENU 2x drücken -> MENU drehen für Temperatureinstellung von 0 °C bis 40 °C -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken CONNECT GND YES / NO Erdfrei-Schaltung zum Trennen der Signalmasse von der Geräteerdung (verhindern von Brummschleifen): MENU 2x drücken -> MENU drehen auf YES für Masseverbindung / NO für Massetrennung (Ground Lift) -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken FACTORY SETTING NO / YES Zurücksetzen auf Werkseinstellung (u.a. zurücksetzen der PIN auf 1234 und OFF): MENU drücken -> MENU drehen auf NO = Gerät nicht zurücksetzen / YES = Gerät zurücksetzen -> MENU drücken GLOBAL PRESET Sichern aller Einstellungen in Global Presets (16 interne Speicherplätze): MENU drücken -> MENU drehen auf SAVE PRESET -> MENU drücken -> MENU drehen auf gewünschten Speicherplatz -> MENU drücken -> Preset Name einstellen: MENU drehen für Auswahl der Stelle (9 Stellen) -> MENU drücken -> MENU drehen für die Auswahl von Buchstabe, Zahl, oder Zeichen -> MENU drücken usw. -> MENU drehen auf YES -> MENU drücken -> zurück mit MENU drehen auf EXIT -> MENU drücken -> zum Verlassen MENU drehen auf EXIT -> MENU drücken Laden eines Global Presets vom internen Speicher: MENU drücken -> MENU drehen auf LOAD PRESET -> MENU drücken -> MENU drehen auf gewünschtes Preset -> MENU drücken -> MENU drehen auf YES -> MENU drücken -> zurück mit MENU drehen auf EXIT -> MENU drücken -> zum Verlassen MENU drehen auf EXIT -> MENU drücken SCREENSAVER ON / OFF Minimalanzeige und reduzierte Helligkeit des Displays aktivieren (automatische Aktivierung nach 5 Minuten ohne Eingabe, Anzeige von Kanal und Audiopegel): MENU 2x drücken -> MENU drehen auf ON für Screensaver aktiviert / OFF für Screensaver deaktiviert -> MENU drücken -> zum Verlassen MENU drehen auf Pfeilsymbol -> MENU drücken EXIT SETUP Zum Verlassen des Setup-Menüs den Geber MENU auf EXIT SETUP drehen und bestätigen durch Drücken auf MENU Daraufhin gelangen Sie in das Untermenü mit folgenden Menüpunkten (Auswahl durch Drehen des Gebers MENU, bestätigen durch Drücken auf MENU):22 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO
BRIDGE-MODUS / 70 V-BETRIEB Zum Einrichten einer 70V Installation mit dem CURV 500 I AMP und CURV 500 Satelliten benötigen Sie den LD-Systems SmartLink Adapter für 70V Anwendungen LDCURV500SLAT (in schwarz und weiß erhältlich, beachten Sie die Hinweise in der Bedienungsanleitung für LDCURV500SLAT) und falls Sie den speakON-kompatiblen Lautsprecherausgang des CURV 500 I AMP verwenden möchten, Lautsprecherkabel, mit speziell belegten speakON-kompatiblen Steckern, da beim entsprechenden Lautsprecher-Preset zwei Kanäle des Verstärkers im Bridge-Modus verschaltet werden. Alternativ zu speakON-kompatiblen Steckern verwenden Sie die Schraub-Steck-Verbinder (im Lieferumfang, Belegungen siehe Abbildung BELEGUNG LAUTSPRECHERAUSGÄNGE oder Aufdruck auf dem Verstärker, Empfehlung für Lautsprecherkabel 2 x 1,5mm²). Wählen Sie das der Anzahl der Satelliten pro SmartLink Adapter entsprechende Preset, wie unter Punkt PRESET beschrieben und verbinden CURV 500 I AMP und CURV 500 SLAT SmartLink Adapter. Aufgrund unterschiedlicher Preset-Einstellungen empehlt sich, SmartLink Adapter mit unterschiedlicher Anzahl Satelliten nicht zu kombinieren. Die maximale Anzahl angeschlossener SmartLink Adapter pro Bridge-Kanal errechnet sich aus der Anzahl der CURV 500 Satelliten pro SmartLink Adapter. Beispiele: 1 CURV 500 Satellit pro SmartLink Adapter 70V = Menge maximal 24 SmartLink Adapter (24 x 20W = 480W max.) Lautsprecher-Preset 1xC500-70V 1 x LDCURV500SAT LDCURV500SLAT
EXIT Zum Verlassen des Auswahlmenüs und zum Anzeigen der Hauptanzeige wählen Sie durch Drehen des Gebers den Menüpunkt EXIT aus (hell hinterlegt) und bestätigen durch Drücken auf den Geber.23 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

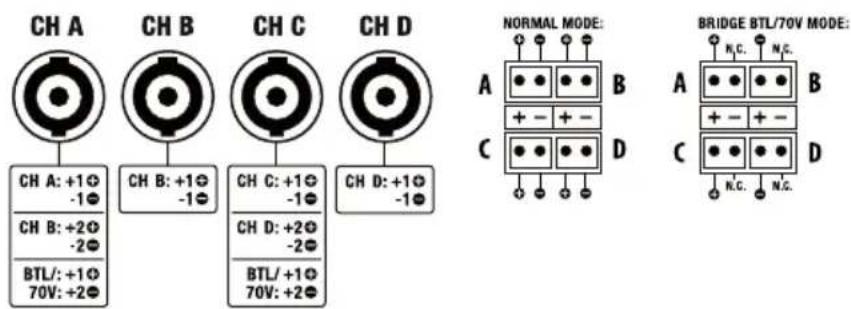

BELEGUNG LAUTSPRECHERAUSGÄNGE
Die Kontakte der speakON-kompatiblen Buchsen und der Schraub-Steck-Verbinder sind parallel verkabelt. Im Bridge-Modus (BTL = Bridge Tied Load) / 70V-Betrieb dürfen die speakON-kompatiblen Buchsen B und D NICHT belegt werden, ebenso die minus-Pole der Schraub-Steck-Verbindungen. Bitte beachten Sie bei der Signal-Ansteuerung das frei kongurierbare Eingangs-Routing (Punkt ROUTING). Eine Kombination aus 2 gebrückten Verstär- kerkanälen (Bridge-Modus) für die Ansteuerung von 70V SmartLink Adaptern und die Ansteuerung von z.B. zwei CURV 500 ISUB Lautsprechern im Normal-Modus ist möglich (z.B. Kanal A/B Bridge-Modus - Kanäle C und D im Normal-Modus). Wählen Sie die entsprechenden Lautsprecher-Presets. 4 x CURV 500 Satellit pro SmartLink Adapter 70V = Menge maximal 6 SmartLink Adapter (6 x 80W = 480W max.) Lautsprecher-Preset 4xC500-70V 4 x LDCURV500SAT LDCURV500SLAT
TECHNISCHE DATEN Modellnummer: LDCURV500IAMP Produkttyp: DSP-gesteuerter Verstärker Typ: 4-Kanal Nennausgangsleistung (1 kHz an 2,7 Ohm): 4 x 240 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 4 Ohm): 4 x 240 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 8 Ohm): 4 x 120 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 16 Ohm): 4 x 60 W (je nach Voreinstellung) Nennausgangsleistung BTL / 70 V Betrieb (Bridge Tied Load, 1 kHz @ 4 Ohm): 2 x 480W (je nach Voreinstellung) Ausgangsschaltung: Klasse D Frequenzgang +/- 1dB: 10 Hz – 122000 Hz (je nach Voreinstellung) Klirrfaktor: < 0,01 % bei 1 kHz (je nach Voreinstellung) Schutzschaltungen: Überstrom, Soft Start, Gleichstrom, thermische Überlast, Kurzschluss, Multiband-Limiter Steuerungen: Drück-Dreh-Geber Anzeigen: OLED-Display AD/DA-Wandlerabtastrate: 48 kHz AD-D/A-Wandlerauösung: 24 Bit Dynamikbereich: 114 dB Maximale Verzögerung/Kanal: 59 m/166 ms Equalizer: 10-Band parametrisch/Kanal Line-Eingänge: 4 Anschlüsse Line-Eingänge: XLR (symmetrisch), Schraub-Steckverbindung Lautsprecherausgänge: 4 Anschlüsse Lautsprecherausgänge: speakON-kompatibel, Schraub-Steckverbindung Erdfreischalter: Ja, in grasche Benutzeroberäche integriert Kühlung: Temperaturgesteuerter geräuscharmer Lüfter, im Leerlauf geräuschlos Betriebsspannung: 100 V – 1240 V AC / 50 – 160 Hz Sicherung: 110 – 1120 V AC: T10AL / 250V 220 – 1240V AC: T5AL / 250V Leistungsaufnahme bei Volllast: 1100 W Raumtemperatur (bei Betrieb): 0°C – 135°C Relative Luftfeuchtigkeit (bei Betrieb): <80% (nicht kondensierend) Breite: 482 mm Höhe: 44 mm Tiefe: 420 mm Gewicht: 6,8 kg Merkmale: 4 Kanäle mit DSP-Steuerung; speziell für CURV 500-Anlagen; praktisches Gehäuse 19"/1 Einheit. Jeder Kanal kann bis zu sechs CURV-500-Satelliten oder einen CURV500ISUB-Subwoofer steuern. Bedienung über einen Push-Encoder. Kontrastreiches OLED-Display. Temperaturgesteuerter, geräuscharmer Lüfter. Zuverlässiges Schaltnetzteil (PFC).25 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO
HERSTELLERERKLÄRUNGEN
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung nden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-Konformität Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung nden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter info@adamhall.com anfragen.26 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO
