BEDIENUNGSANLEITUNG SAT 262 G2 W LD Systems

BEDIENUNGSPANLEITUNG

MANUEL D'UTILISATION

MANUAL DE USUARIO

INSTRUKCJA OBSLUGI

MANUALE D'USO

LDSATG2

PASSIVE INSTALLATION SPEAKER

BLACK

WHITE

LDSAT102G2

LDSAT102G2W

LDSAT122G2

LDSAT122G2W

LDSAT262G2

LDSAT262G2W

ENGLISH

PREVENTIVE MEASURES 3-4

INTRODUCTION

CONNECTIONS

MOUNTING POINTS 6-7

OPTIONAL ACCESSORIES 7

TECHNICAL DATA 7-8

TECHNISCHE DATEN 14-15

HERSTELLERERKLARUNGEN

FRANCAIS

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerat wud under honen Qualitansforderungen entwickelt und gefertigt, um vie Jahre einen reibungslosen Betrie zu gewahrleisten. Dafur stets LD Systems mit seinem Namn und der langjhrigen Erfahrung als Hersteller hochwertiger Audioproekte. Bite lesen Si die Bedienungsanleitung sorgfaltig, damit Sie hr neues Produkt von LD Systems schneil optimal einsetzen konnen. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungitte sorgfaltig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachen Sie alle Warnhinweise. Entfern den Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sich, dass Wandhalterungen ordnungsgemäß installiert und geschichert sind. Stellen Sie sich, dass das Gerät sich installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nane von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze)dürfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgebung auf das Gerät.
14. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
16. Offnen Sie das Gerät nicht und verändern Sie es nicht.
17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und damit möglicherweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie essofar aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachten Sie alle in Ihr Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden.
23. Sämtliche vom Benutzer vorgenommen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERATEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestellt ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht那么简单 ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat können das Gerät beschädigend. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prufen Sie zuerst, ob die Spannung und die Freqenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätwerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie-ferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie darüber, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicht werden.
5. Achten Sie bei der Verkabelung des Geräts immer daraufuf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnll hinterinander ein und aus, da sonst die Lebensdauer des Gerats beeintrachtigt werden konne.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Soltte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerästecker entsprert werden, bevor er entfern't werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel dazu immer sorgfältig.
10. Entferen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

Das gleichseitige Dreieck mit Blitzsymbol warn't vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen konnen.

Das gleichseite Dreiick mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warning! Dieses Symbol kennzeichnet heiße Oberflächen. Wahrend des Betriebs konnen bestimme Teile des Gehäuses heiwerden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkuhlzeit von mindestens 10 Minuten.

Warnung! Dieses Gerat ist fur eine Nutzung bis zu einer Hohe von maximal 2000 Metern uber dem Meeresspiegel bestimmt.

Warning! Dieses Gerat ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der komerzielle Betrieb these Geräts unterliegt den jeweils gütigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehorschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung these Products konnen hohe Schalldruckpegel (SPL) erzeugt werden, die bei Kündlern, Mitarbeitern und Zuschauern zu irreparablen Gehorschäden führen konnen. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFUHRUNG

Mit ihrer klaren, geradlinigen Optik fugen sich Installationsloutsprecher und Subwoofer aus der SAT G2-Serie in praktisch jeder Umgebung ein. Sie sind als aktive oder passive Versionen in schwarz und weiß erhältlich und eignen sich für die unterscheidlichsten kommerziellen Beschallungsaufgaben sowie für den Wohnbereich. Installationsloutsprecher aus der SAT G2-Serie überzeugen durch eine erstklassige Klangqualität und Performance und sind außerordentlich zuverlässig und langlebig. Dank diverser Hängepunkte bieten die robusten Gehäuse zudem optimale Installationsmöglichkeiten.

ANSCHLUSSE

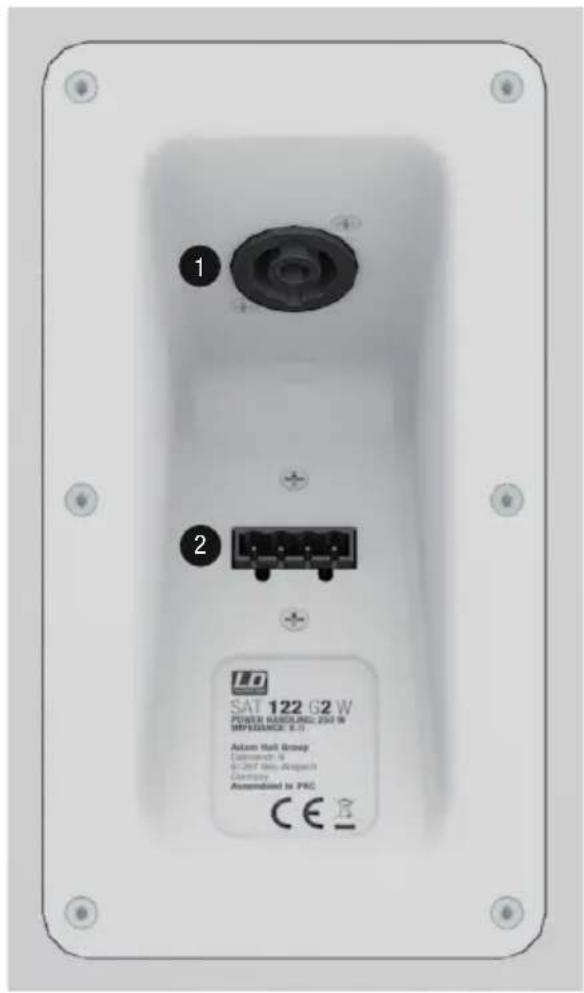

1 Speakon-kompatibler Laatsprecheranschluss zum Ansteuern des Laatsprechers (Belegung 1+, 1-).

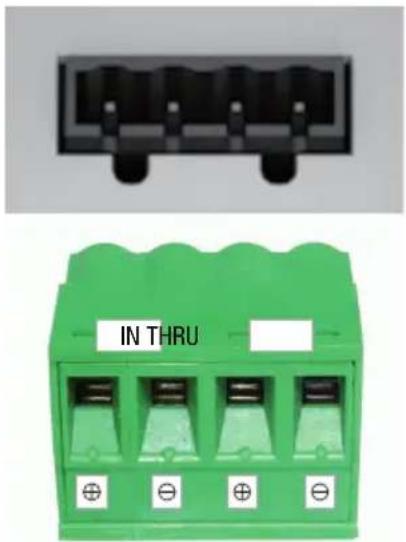

Schraub-Steck-Verbindung zum Ansteuern des Laufsprechers (IN) und zum Weiterleiten des Laufsprechersignals (THRU) (Belegung siehe Abbildung unten, Schraub-Steck-Verbinder im Lieferumfang). Achten Sie beim Weiterleiten des Laufsprechersignals auf die Gesamtimpedanz der angeschlossenen Laufsprecher (≥ Minimal-Impedanz der Endstufe).

MONTAGEPUNKTE

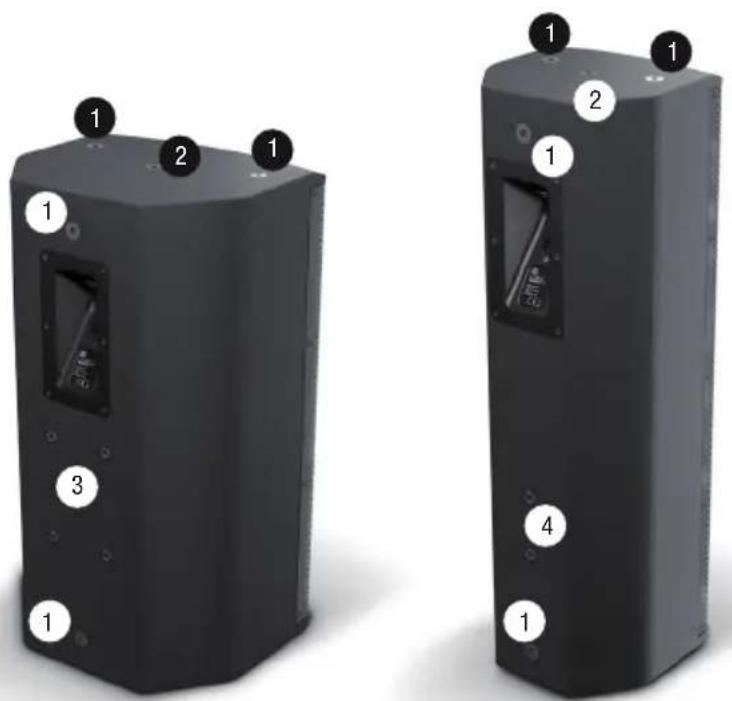

LDSAT102G2 und LDSAT122G2 LDSAT262G2

Vier M8 Flugpunkte je Lautsprecher.

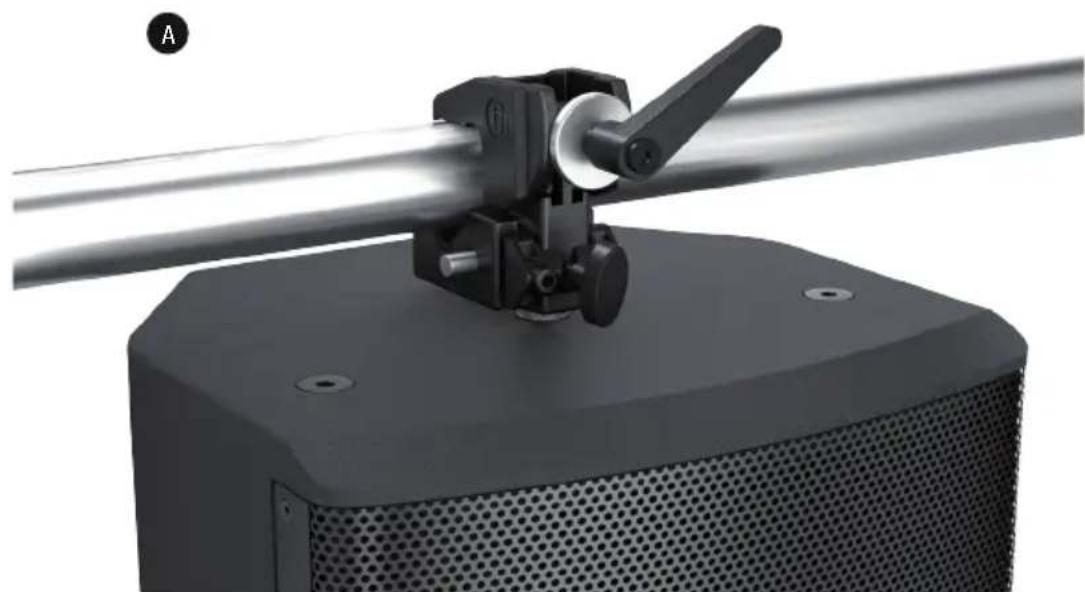

2 Je ein M10 Gewinde befindet sich Ober-und Unterseite des Lautspechers. Das M10 Gewinde auf der Oberseite kann für die Montage der optionalen Traversenklemme LDEBG3SCP verwendet werden (Bild A), beide M10 Gewinde (Ober- und Unterseite) für die Montage einer schwenkbaren Wandhalterung (Bild B, optional).

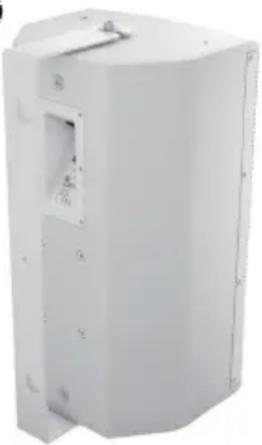

3Vier M6 Gewinde fur die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild C, optional).

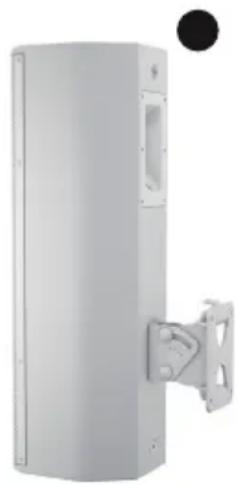

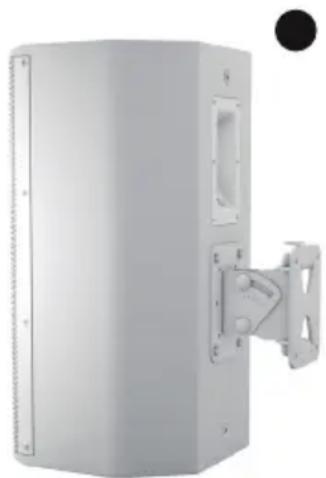

Zwei M6 Gewinde für die Montage des neig- und schwenkbaren Wandhalters GSPWMBS20 (Bild D, optional, Montageplatte vom Wandhalter entfern).

HINWEIS: Überkopfmontagearfur von fur ausgebildetem Personal durchgefuhrt werden.Der Laatsprecher ist damit ausreichend vor Herabfallen zu sichern.

B

OPTIONALES ZUBEHÖR

Die Laatsprecher verfugen über diverse Flug- und Montagepunkte. Traversenklemmen und verschiedene Wandhalterungen sind als optionales Zubehor erhältlich.

Beschreibung

LDSAT102G2(W):

Traversenklemme

Schwenkbare Wandhalterung, schwarz

Schwenkbare Wandhalterung,weiB

Neig- und schwenkbare Wandhalterung, schwarz

Neig- und schwenkbare Wandhalterung, weiB

Articleinummer

LDEBG3SCP

LDSAT102G2WMB

LDSAT102G2WMBW

GSPWMBS20B

GSPWMBS20W

LDSAT122G2(W):

Traversenklemme

Schwenkbare Wandhalterung, schwarz

Schwenkbare Wandhalterung,weiB

Neig- und schwenkbare Wandhalterung, schwarz

Neig- und schwenkbare Wandhalterung, weiB

LDEBG3SCP

LDSAT122G2WMB

LDSAT122G2WMBW

GSPWMBS20B

GSPWMBS20W

LDSAT262G2(W):

Traversenklemme

Schwenkbare Wandhalterung, schwarz

Schwenkbare Wandhalterung,weiB

Neig- und schwenkbare Wandhalterung, schwarz

Neig- und schwenkbare Wandhalterung, weiB

LDEBG3SCP

LDSAT262G2WMB

LDSAT262G2WMBW

GSPWMBS20B

GSPWMBS20W

TECHNISCHE DATEN

Modellbezeichnung: LDSAT102G2(W)	LDSAT122G2(W) LDSAT262G2(W)
Produktart: Installationsloutsprecher	Installationsloutsprecher Installationsloutsprecher
Typ: passiv passiv passiv
GröBe Tief-/Mitteltöner: 10" 12" 2 x 6,5"
GröBe Tief-/Mitteltöner (mm):	254 mm	304,8 mm	2 x 165,1 mm
Magnettyp Tieftöner: Ferrit	Ferrit	Ferrit
Marke Tieftöner:	Custom-Modell	Custom-Modell	Custom-Modell
Schwingspule Tieftöner:	2"	2,5"	1,5"
Schwingspule Tieftöner (mm):	50,8 mm	63,5 mm	38,1 mm
Horn:	CD-Horn CD-Horn CD	Horn
GröBe Hochtöner:	1"	1"	1"
GröBe Hochtöner (mm): 25,4 mm	25,4 mm	25,4 mm
Magnet Hochtöner:	Ferrit	Ferrit	Ferrit
Marke Hochtöner:	Celestion	Celestion	Celestion
Schwingspule Hochtöner:	1"	1"	1"
Schwingspule Hochtöner (mm):	25,4 mm	25,4 mm	25,4 mm
Abstrahlwinkel (H x V):	80 x 60°	80 x 60°	80 x 60°
Leistung (RMS): 200 W 250 W 180 W
Leistung (Peak): 400 W 500 W 360 W
Frequenzgang: 65 - 19.000 Hz 60 - 19.000 Hz 65 - 19.000 Hz
Schalldruckpegel (SPL, 1 W / 1 m): 95 dB 97 dB 93 dB
Max. Schalldruckpegel (SPL):	118 dB	121 dB 116 dB
Impedanz:	8 Ohm	8 Ohm	8 Ohm
Schutzschaltungen:	Hochtöner	Hochtöner	Hochtöner
Laatsprechereingänge:	2	2	2
Anschlüsse Laatsprechereingänge:	speakOn-kompatibel / Klemmleiste	speakOn-kompatibel / Klemmleiste	speakOn-kompatibel / Klemmleiste
Laatsprecherausgänge:	1	1	1
Anschlüsse Laatsprecherausgänge:	Klemmleiste	Klemmleiste	Klemmleiste
Gehäusematerial:	15 mm MDF	15 mm MDF	12 mm MDF
Gehäuseoberfläche:	Strukturfarbe	Strukturfarbe	Strukturfarbe
Gehäusefarbe:	Schwarz LDSAT102G2Weiß LDSAT102G2W	Schwarz LDSAT122G2Weiß LDSAT122G2W	Schwarz LDSAT262G2Weiß LDSAT262G2W
Gehäusebauart: Bassreflex	Bassreflex	Bassreflex
Breite:	300 mm	350 mm	200 mm
Höhe:	550 mm	580 mm	630 mm
Tiefe:	270 mm	310 mm	205 mm
Gewicht:	12,2 kg	16,3 kg	9,8 kg
Merkmale:	Vorbereitet für U-Bügel- und multi-funktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte	Vorbereitet für U-Bügel- und multifunktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte	Vorbereitet für U-Bügel- und multifunktionale Gravity-Wandhalterung, 4 x M8-Flugpunkte
Optionales Zubehör:	LDSAT102G2WMB: Schwenkbare Wandhalterung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG3SCP: Traversenhalter	LDSAT122G2WMB: Schwenkbare Wandhalterung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG-3SCP: Traversenhalter	LDSAT262G2WMB: Schwenkbare Wandhalterung GSPWMBS20B: Neig- und schwenkbare Wandhalterung LDEBG-3SCP: Traversenhalter

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mültrennung) Dieses Symbol auf dem Produkt oder dazugehöriger Dokumenten weist darauf auf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Si diees Produkt getrennt von anderen Abfallen und fuhren es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten uber den Handler, bei dem das Produkt erwor-ben wurde, oder uber die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-Konformität

Hiermit erklart die Adam Hall GmbH, dass these Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

Die vollständige Konformitätserklung finden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.
