Produkttyp	Aktiver koaxialer Bühnenmonitor
Marke	LD Systems
Modell	MON 8 A G3

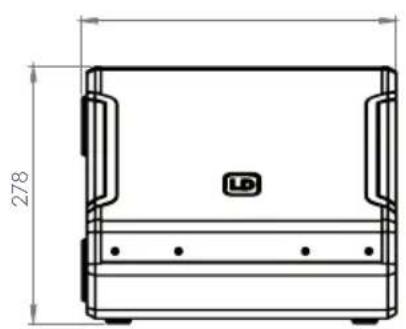

Abmessungen (B x T x H)	340 × 347 × 278 mm
Gewicht	13,2 kg
Systemleistung (RMS / Spitze)	300 W RMS / 1200 W Spitze
Max. SPL (Spitze)	121 dB SPL (Fullspace @1m, 10% THD)
Frequenzgang (-3 dB)	68 Hz – 18 kHz
Abstrahlwinkel (H x V)	50° × 90° (konstantes Direktionalität-Horn)
Verstärker	Klasse D mit DSP-Verarbeitung DynX® Gen.2
Lautsprecher	Koaxial: 8"-Tieftöner (2,5"-Schwingspule) + 1,75"-Hochtöner mit Titanmembran
Audioeingänge	2 × Combo XLR/Klinke 6,35 mm symmetrisch
Audioausgänge	2 × XLR männlich (THRU)
Stromversorgung	100-240 V, 50-60 Hz (SMPS); Leistungsaufnahme 150 W
Netzanschlüsse	PowerCON-kompatibel (IN und OUT)
DSP-Funktionen	4 Presets (FULLRANGE, FLAT, MONITOR, MON HPF), 3-Band-Equalizer, Notch-Filter, Delay bis 10 m
Gehäusematerial	Birkensperrholz 15 mm / MDF 15 mm, Polyurea-Beschichtung

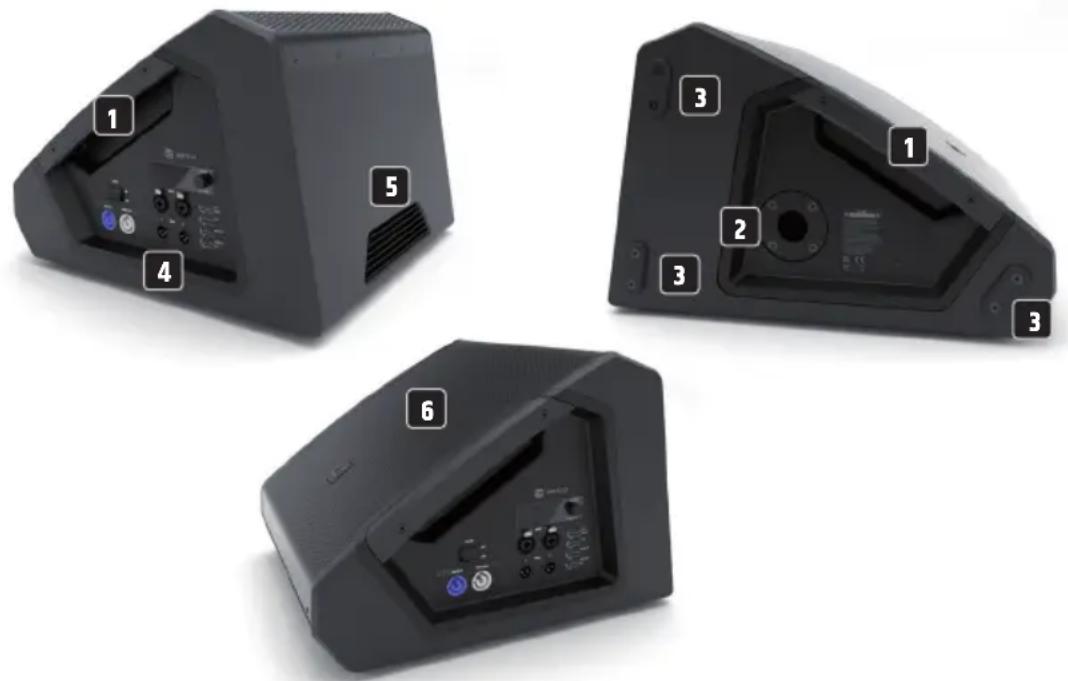

Frontgitter	Robustes Stahlgitter
Füße	4 rutschfeste Gummifüße (Basis) + 3 für vertikale Lagerung
Stativflansch	35 mm für Frontbeschallung
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; keine aggressiven Reinigungsmittel verwenden. Lufteinlässe regelmäßig entstauben.
Sicherheit	Schutz gegen Überlastung, Überhitzung, Überspannung; Multiband-Limiter
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifiziertes Personal. Keine vom Benutzer austauschbaren Teile.
Allgemeine Informationen	Temporäre professionelle Nutzung in Innenräumen. Temperatur 0-40°C, Luftfeuchtigkeit <80%.

Häufig gestellte Fragen - MON 8 A G3 LD Systems

Wie schließe ich den MON 8 A G3 an?

Schließen Sie das mitgelieferte Netzkabel an den Power In-Eingang (PowerCON-kompatibel) an. Verwenden Sie symmetrische XLR- oder 6,35-mm-Klinkenkabel für die Audioeingänge. Schalten Sie den Monitor immer zuletzt in der Signalkette ein.

Welche DSP-Presets sind verfügbar?

Vier Presets: FULLRANGE, FLAT, MONITOR und MON HPF (mit Hochpassfilter). Wählen Sie sie über das Menü AUDIO > PRESET aus.

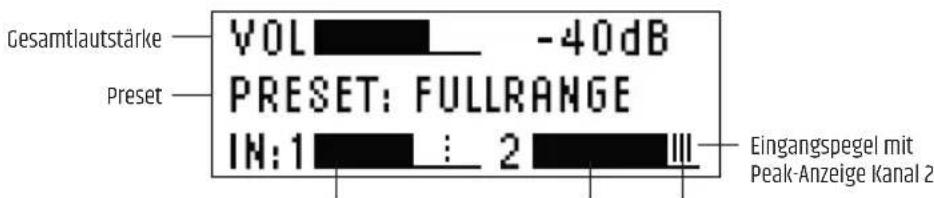

Wie stelle ich die Gesamtlautstärke ein?

Drehen Sie den Drehregler VOLUME / PUSH FOR MENU vom Hauptbildschirm aus. Der Wert wird in dB angezeigt. Drücken Sie kurz, um zum Hauptbildschirm zurückzukehren.

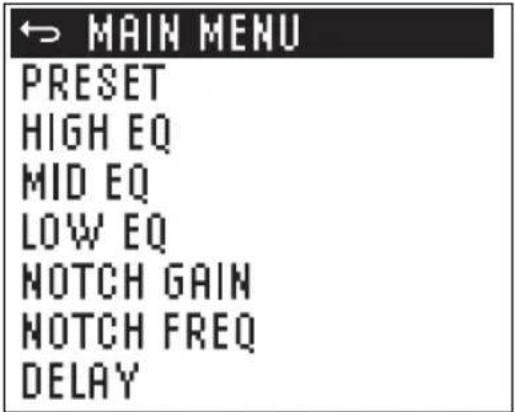

Wie verwende ich den Equalizer?

Gehen Sie zum Menü AUDIO und wählen Sie HIGH EQ, MID EQ oder LOW EQ. Drehen Sie den Regler, um von -10 dB bis +10 dB einzustellen. Bestätigen Sie durch Drücken.

Wie vermeide ich Rückkopplungen (Larsen)?

Verwenden Sie den NOTCH-Filter: Stellen Sie die Frequenz (NOTCH FREQ von 500 Hz bis 10 kHz) und die Dämpfung (NOTCH GAIN von 0 bis -12 dB) ein, um die problematische Frequenz zu unterdrücken.

Kann ich diesen Monitor als Frontlautsprecher verwenden?

Ja, dank des 35-mm-Stativflanschs an der Seite können Sie ihn auf einem Lautsprecherstativ montieren. Wählen Sie das Preset FULLRANGE für einen erweiterten Frequenzgang.

Wie sperre ich die Einstellungen?

Halten Sie den Drehregler etwa 2 Sekunden lang gedrückt. Das Schloss-Symbol und LOCKED erscheinen. Zum Entsperren wiederholen Sie die gleiche Aktion.

Was tun, wenn das Display nicht leuchtet?

Überprüfen Sie das Netzkabel und die Steckdose. Stellen Sie sicher, dass der POWER-Schalter auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie reinige ich den Lautsprecher?

Trennen Sie die Stromversorgung. Verwenden Sie ein sauberes, feuchtes Tuch, um die Oberflächen abzuwischen. Lassen Sie keine Feuchtigkeit ins Innere eindringen. Entstauben Sie die Lüftungsöffnungen mit Druckluft, während Sie die Lüfter blockieren.

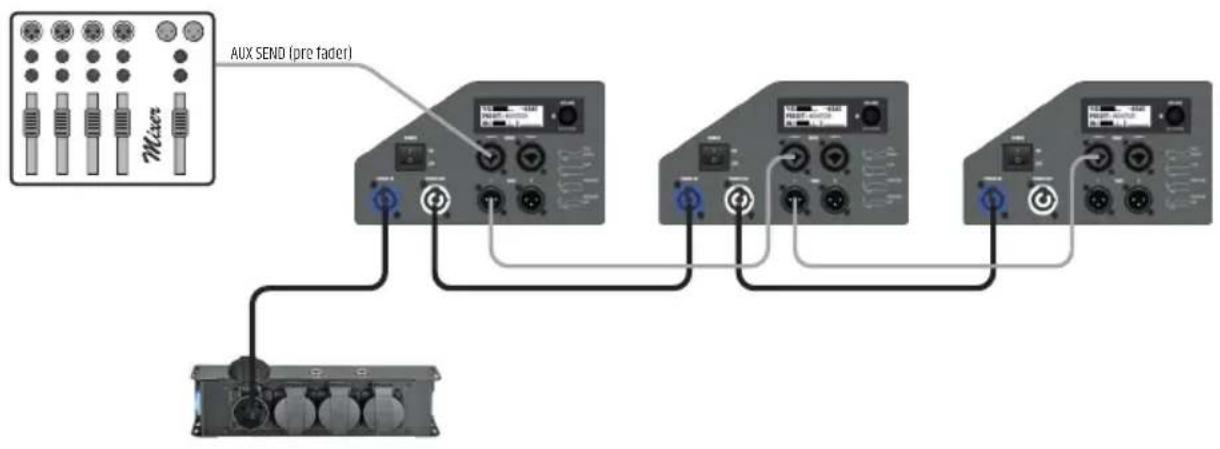

Kann ich mehrere Monitore in Reihe schalten?

Ja, verwenden Sie den Power Out-Ausgang (weißer PowerCON), um weitere Monitore mit Strom zu versorgen. Beachten Sie den angegebenen maximalen Gesamtstrom. Für das Audiosignal verwenden Sie die THRU-XLR-Ausgänge.

BEDIENUNGSANLEITUNG MON 8 A G3 LD Systems

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

SICHERHEITSHINWEISE

LIEFERUMFANG

EINLEITUNG

AUFBAU 28

GERÄTEKOMPONENTEN

VERKABELUNGSBEISPIELE

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMEMHENENTES DEL EQUIPO

BEDIENUNG

PFLEGE, WARTUNG UND REPARATUR

OPTIONALES ZUBEHÖR 35

ABMESSUNGEN

TECHNISCHE DATEN 37

ENTSORGUNG

HERSTELLERERKLÄRUNGEN

FRANCAIS

INFORMATIONS SUR CE MODE D'EMPLOI

UTILISATION RÉGLEMENTÉE

EXPLICATIONS DES TERMES ET DES SYMBC

CONSIGNES DE SÉCURITÉ

CONTENU DU CARTON

8INTRODUCTION 44

9 FONCTIONNALITÉS 44

MONTAGE 46

COMPOSANTS DU RETOUR DE SCÈNE

ELXEMNILES1DE CÂBLAGE 47

13 BRANCHEMENTS, UTILISATION ET INDICAT

FONCTIONNEMENT 49

ENTRETIEN, MAINTENANCE ET RÉPARATIO

17 ACCESSOIRES EN OPTION 5

DIMENSIONS 53

CARACTÉRISTIQUES TECHNIQUES

MISE EN DÉCHETTERIE 56

DÉCLARATIONS DU FABRICANT

ESPAÑOL

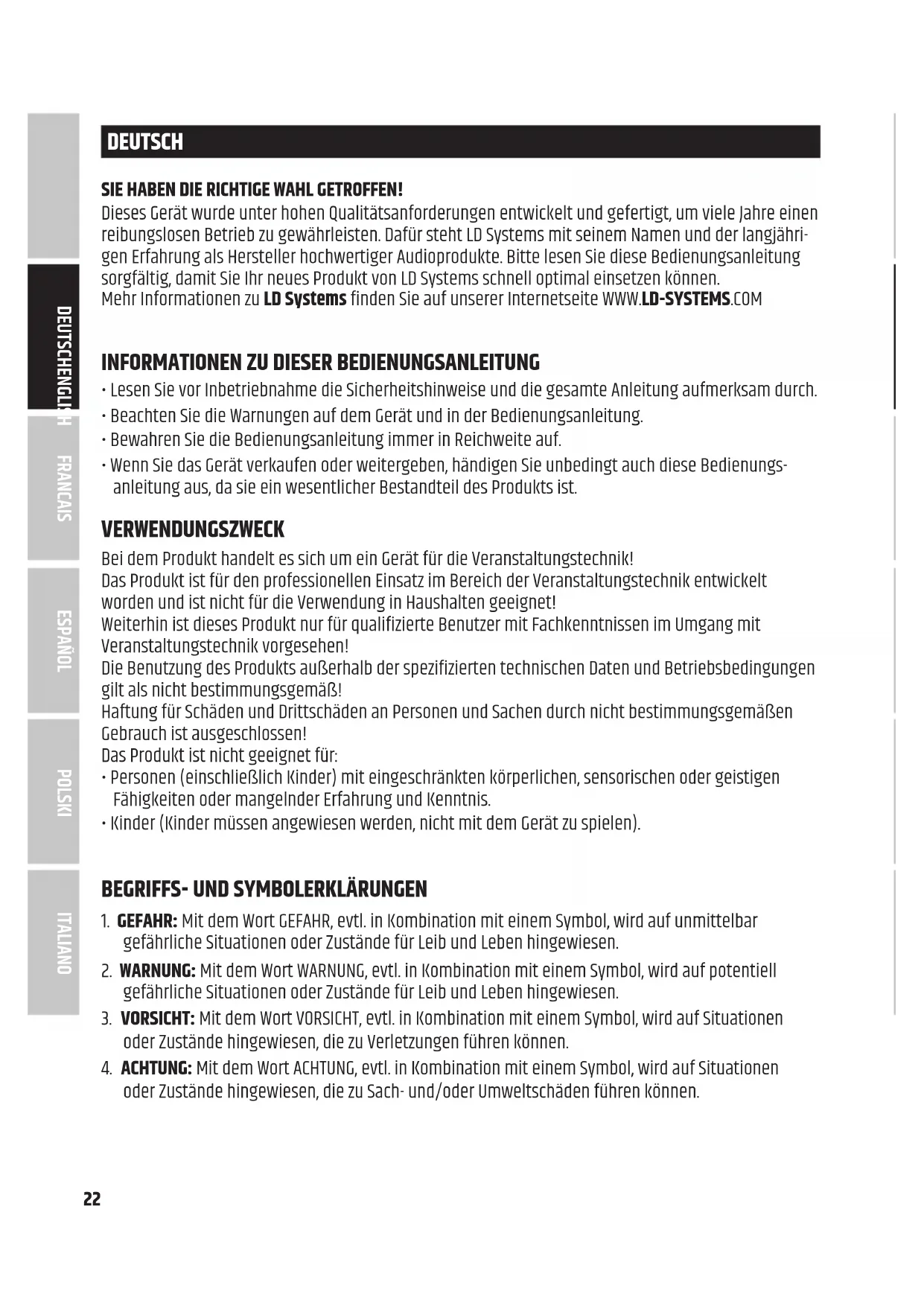

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD Systems finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

VERWENDUNGSZWECK

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

- Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.

- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
2. WARNUNG: Mit dem Wort WARNUNG, evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände für Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände hingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen.

Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ein Gerät, das nur in trockenen Räumen verwendet werden darf.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
2. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Spannungsversorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.
4. Sorgen Sie dafür, dass spannungsführende Kabel nicht geknickt oder anderweitig mechanisch beschädigt werden.
5. Überbrücken Sie niemals die Gerätesicherung.

WARNUNG:

1. Das Gerät darf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungen aufweist.
2. Das Gerät darf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommen werden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen Sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigen.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und gesichert ist. Achten Sie dabei darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNUNG:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindestabstand 0,3 m.

VORSICHT:

1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts.
3. Lüftungsöffnungen dürfen nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller dafür vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.

VORSICHT:

Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass am Ausgang angeschlossene Geräte bei Steckvorgängen stummgeschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen.

Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung.

Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die zu Gehörschäden führen können. Vermeiden Sie die Belastung durch hohe Lautstärken.

HINWEISE FÜR ORTSVERÄNDERLICHE INDOOR-GERÄTE

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte Installation kann zur Beeinträchtigung der Funktion und vorzeitiger Alterung der Geräte führen.

LIEFERUMFANG

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.

Im Lieferumfang des Produkts MON 8 A G3 sind enthalten:

1 x MON 8 A G3 aktiver koaxialer Bühnenmonitor

1 x Netzkabel

Bedienungsanleitung

Im Lieferumfang des Produkts MON 10 A G3 sind enthalten:

1 x MON 10 A G3 aktiver koaxialer Bühnenmonitor

1 x Netzkabel

Bedienungsanleitung

Im Lieferumfang des Produkts MON 12 A G3 sind enthalten:

1 x MON 12 A G3 aktiver koaxialer Bühnenmonitor

1 x Netzkabel

Bedienungsanleitung

Im Lieferumfang des Produkts MON 15 A G3 sind enthalten:

1 x MON 15 A G3 aktiver koaxialer Bühnenmonitor

1 x Netzkabel

Bedienungsanleitung

EINLEITUNG

MON 8 A G3

Entfalte das Potenzial fortschrittlicher Bühnenmonitoring für Musiker, DJs und Tontechniker mit MON G3. Dieser Leitgedanke hat unsere Entwickler dazu inspiriert, das Konzept der MON Bühnenmonitor-Serie vollständig zu überarbeiten, um ein perfektes Gesamtpacket zu schaffen. Eine harmownische Kombination aus fortschrittlicher Akustik, cleveren Funktionen, intuitiver Bedienung, robusten Materialien und dem eleganten Design von LD Systems bringt die neue MON G3-Serie one step beyond.

EIGENSCHAFTEN

MON 8 A G3

- Kompakter und leistungsstarker Bühnenmonitor mit hochwertiger Technologie

- Class-D-Endstufe mit 300 W RMS/1200 W Peak und 121 dB max. SPL

- Koaxialer Aufbau für eine echte Punktschallquelle mit einem 1,75" -Titanmembran-HF-Treiber

- 8"-Woofer mit 2,5"-Schwingspule

- Optimierte, praxisgerechte Abstrahlcharakteristik durch 50^ × 90^ CD-Horn

- DynX® DSP (Gen.2) für verzerrungsfreie Wiedergabe auch bei maximaler Lautstärke

• 3-Band-EQ, Notch-Filter, 4 Anwendungs-Presets und Delay-Funktion

- PowerCON-kompatibler, durchschleifbarer, professioneller Stromanschluss

- 35 mm Stativaufnahme für FOH-Anwendungen

- Strapazierfähige Polyurea-Beschichtung und robustes Frontgitter

MON 10 A G3

• Kompakter und leistungsstarker Bühnenmonitor mit hochwertiger Technologie
• Class-D-Endstufe mit 300 W RMS/1200 W Peak und 126 dB max. SPL
• Koaxialer Aufbau für eine echte Punktschallquelle mit einem 1,75" -Titanmembran-HF-Treiber
• 10"-Woofer mit 2,5"-Schwingspule
• Optimierte, praxisgerechte Abstrahlcharakteristik durch 50° x 90° CD-Horn
• DynX® DSP (Gen.2) für verzerrungsfreie Wiedergabe auch bei maximaler Lautstärke
  • 3-Band-EQ, Notch-Filter, 4 Anwendungs-Presets und Delay-Funktion
  • PowerCON-kompatibler, durchschleifbarer, professioneller Stromanschluss
• 35 mm Stativaufnahme für FOH-Anwendungen
• Strapazierfähige Polyurea-Beschichtung und robustes Frontgitter

MON 12 A G3

• Kompakter und leistungsstarker Bühnenmonitor mit hochwertiger Technologie
• Class-D-Endstufe mit 300 W RMS/1200 W Peak und 127 dB max. SPL
• Koaxialer Aufbau für eine echte Punktschallquelle mit einem 1,75" -Titanmembran-HF-Treiber
• 12"-Woofer mit 2,5"-Schwingspule
• Optimierte, praxisgerechte Abstrahlcharakteristik durch 50° x 90° CD-Horn
• DynX® DSP (Gen.2) für verzerrungsfreie Wiedergabe auch bei maximaler Lautstärke
  • 3-Band-EQ, Notch-Filter, 4 Anwendungs-Presets und Delay-Funktion
  • PowerCON-kompatibler, durchschleifbarer, professioneller Stromanschluss
• 35 mm Stativaufnahme für FOH-Anwendungen
• Strapazierfähige Polyurea-Beschichtung und robustes Frontgitter

MON 15 A G3

• Kompakter und leistungsstarker Bühnenmonitor mit hochwertiger Technologie
• Class-D-Endstufe mit 300 W RMS/1200 W Peak und 129 dB max. SPL
• Koaxialer Aufbau für eine echte Punktschallquelle mit einem 1,75"-Titanmembran-HF-Treiber
• 15"-Woofer mit 3"-Schwingspule
• Optimierte, praxisgerechte Abstrahlcharakteristik durch 50° x 90° CD-Horn
• DynX® DSP (Gen.2) für verzerrungsfreie Wiedergabe auch bei maximaler Lautstärke
  • 3-Band-EQ, Notch-Filter, 4 Anwendungs-Presets und Delay-Funktion
  • PowerCON-kompatibler, durchschleifbarer, professioneller Stromanschluss
• 35 mm Stativaufnahme für FOH-Anwendungen
• Strapazierfähige Polyurea- Beschichtung und robustes Frontgitter

AUFBAU

GEFAHR: Stellen Sie den Aktivmonitor stets an einer geeigneten Stelle auf einen ausreichend tragfähigen, ebenen und waagerechten Untergrund. Stellen Sie sicher, dass der Monitor z.B. nicht von einer Bühnenkante fallen kann (z.B. durch Vibration). Es besteht die Gefahr, dass nicht korrekt aufgebaute und positionierte Geräte um- bzw. herabfallen. Dadurch können Personen schwer verletzt oder getötet werden.

GERÄTEKOMPONENTEN

1 GRIFFMULDE

Je eine ergonomisch geformte Griffmulde befindet sich links und rechts unterhalb des Frontgitters.

2 STATIVFLANSCH

Ein 35 mm Stativflansch befindet sich auf der linken Seite des Gehäuses. Verwenden Sie ausschließlich geeignete Stative!

3 GUMMIFÜSSE

Vier rutschfeste Gummifüße befinden sich auf der Unterseite des Gehäuses. Für ein sicheres Abstellen und für den Hochkantaufbau befinden sich auf der linken Seite des Gehäuses drei rutschfeste Gummifüße.

4 ANSCHLUSSPANEL

Das versenkte Anschluss- und Bedienpanel mit Display befindet sich auf der rechten Seite des Gehäuses.

5 KÜHLKÖRPER

Ein Kühlkörper befindet sich auf der Rückseite des Gehäuses. Decken Sie den Kühlkörper im Betrieb nicht ab und sorgen dafür, dass Luft ungehindert zirkulieren kann.

6 FRONTGITTER

Für eine homogene Optik und zum Schutz der Lautsprecher befindet sich auf der Vorderseite des Gehäuses ein stabiles Schutzgitter.

VERKABELUNGSBEISPIELE

1


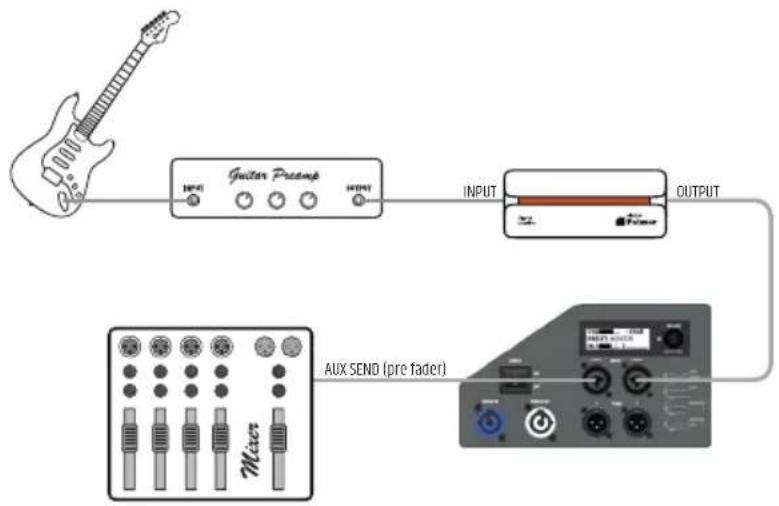

2


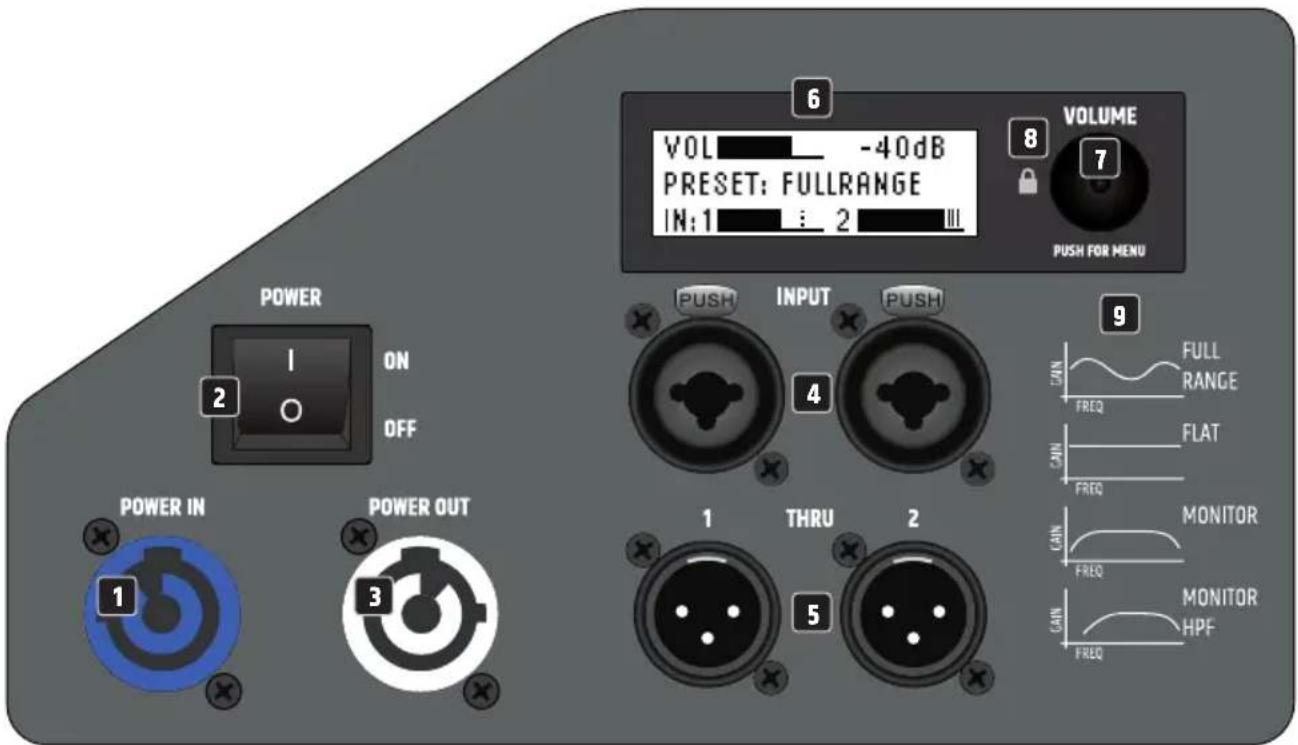

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

Die Anschluss- und Bedienfelder der Aktivmonitore MON 8 A G3 bis MON 15 A G3 sind identisch und befinden sich auf der rechten Seite des entsprechenden Gehäuses.

VOL -40dB PRESET: FULLRANGE IN:1 : 2 III VOLUME 6 8 7 PUSH FOR MENU POWER ON OFF PUSH INPUT PUSH 9 FULL RANGE FREQ FLAT FREQ POWER IN POWER OUT 1 3 1 THRU 2 MONITOR FREQ MONITOR HPF FREQ

1 POWER IN

Blaue Power Twist Netzeingangsbuchse für die Spannungsversorgung des Aktivmonitors (PowerCON kompatibel). Ein geeignetes Netzkabel befindet sich im Lieferumfang.

2 POWER ON / OFF

Ein- bzw. Ausschalter. Schalten Sie den Monitor stets als letztes Gerät in der Signalkette ein und als erstes Gerät wieder aus.

3 POWER OUT

Weiße Power Twist Netzausgangsbuchse für die Spannungsversorgung weiterer Aktivmonitore (PowerCON kompatibel). Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.

4 INPUT 1 / 2

Symmetrische Audioeingänge der Kanäle 1 und 2 mit XLR/Klinke Kombibuchsen. Die Signale der beiden Kanäle werden intern Mono summiert.

5 THRU 1 / 2

Line-Ausgänge 1 und 2 mit männlichen 3-Pol XLR-Buchsen (Ausgangssignal = Eingangssignal).

6 LC DISPLAY

Multifunktionales Grafik-LC-Display für die Anzeige der Gesamtlautstärke, des DSP-Presets und der Eingangspegel für die Kanäle 1 und 2 in der Hauptanzeige. Im Bearbeitungsmenü werden die Menüpunkte, die Untermenüpunkte und die entsprechenden Bearbeitungsoptionen angezeigt.

7 VOLUME / PUSH FOR MENU

Ausgehend von der Hauptanzeige kann die Gesamtlautstärke direkt durch Drehen des Dreh-Drück-Encoders eingestellt werden. Drücken Sie auf den Dreh-Drück-Encoder, um ins Bearbeitungsmenü zu gelangen. Navigieren Sie mit Hilfe des Dreh-Drück-Encoders im Bearbeitungsmenü, passen System-einstellungen an und ändern Werte in den entsprechenden Menüpunkten.

8 LOCK

Um den Aktivmonitor vor unbefugter oder versehentlicher Bedienung zu schützen, kann die Bedienung per Encoder gesperrt werden. Drücken Sie den Encoder für circa zwei Sekunden, um die Sperrung zu aktivieren, danach wird für kurze Zeit ein Schlosssymbol und „LOCKED“ im Display angezeigt, ebenso wenn versucht wird, mit Hilfe des Encoders ins Menü zu gelangen. Um die Sperrung wieder aufzuheben, drücken Sie den Encoder wiederum für circa zwei Sekunden (UNLOCKED).

9 PRESET

Bezeichnung der Presets mit grafischer Darstellung der entsprechenden Frequenzkurve.

BEDIENUNG

HINWEISE

Sobald der Monitor korrekt am Stromnetz angeschlossen und eingeschaltet wird, erscheint das LD Systems Logo für kurze Zeit im Display. Alle Einstellungen, wie z.B. Preset, EQ und Delay werden geladen, so wie sie vor dem Ausschalten des Monitors eingestellt waren. Nach diesem Vorgang, der nur etwa eine Sekunde dauert, ist der Monitor betriebsbereit.

DISPLAY HAUPTANZEIGE

Im normalen Betrieb ist die Hauptanzeige aktiviert, dabei werden im Display die eingestellte Gesamt-lautstärke, das aktivierte Lautsprecher-Preset und die Eingangspegel der Kanäle 1 und 2 angezeigt (siehe Abbildung).

Gesamtlautstärke VOL -40dB Preset PRESET: FULLRANGE IN:1 : 2 III Eingangspegel mit Peak-Anzeige Kanal 2

Eingangspegel mit Peak-Anzeige Kanal 1 Pegel Peak

LAUTSTÄRKE (VOLUME)

Ausgehend von der Hauptanzeige kann die Gesamtlautstärke direkt durch Drehen des Dreh-Drück-Encoders VOLUME / PUSH FOR MENU eingestellt werden. Die Anzeige im Display wechselt beim Drehen des Encoders automatisch zur entsprechenden Darstellung (siehe Abbildung unten). Nach circa 12 Sekunden Inaktivität wird automatisch wieder die Hauptanzeige angezeigt, durch Drücken auf den Encoder wechselt die Anzeige sofort zur Hauptanzeige.

AUDIOEINSTELLUNGEN (AUDIO)

Drücken Sie auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt AUDIO aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen den gewünschten Untermenüpunkt durch Drehen des Encoders aus. Bestätigen Sie durch Drücken auf den Encoder. Ändern Sie einen Wert oder Status durch Drehen des Encoders, bestätigen Sie die Wert- bzw. Statusänderung durch Drücken des Encoders. Entnehmen Sie die Untermenüpunkte und die entsprechenden Informationen dazu aus nachfolgender Tabelle. Wählen Sie im Untermenü ⬇ MAIN MENU und drücken auf den Encoder, um zum Hauptmenü zurückzugelangen, wählen Sie im Hauptmenü ⬇HOME, bestätigen durch Drücken auf den Encoder, um dann zur Hauptanzeige zurückzukehren. Nach circa 12 Sekunden Inaktivität wird die Hauptanzeige automatisch angezeigt.

HOME AUDIO SETTINGS

MAIN MENU PRESET HIGH EQ MID EQ LOW EQ NOTCH GAIN NOTCH FREQ DELAY

AUDIO (Wert bzw. Status ändern = Encoder drehen, Wertänderung bestätigen bzw. Informationen abfragen = Encoder drücken)
MAIN MENU Zurück zum Hauptmenü
PRESET Auswahl des	Lautsprecher-Presets FULLRANGE
		FLAT
		MONITOR
		MON HPF
HIGH EQ Einstellen der Höhenfrequenzen von -10 dB bis +10 dB
MID EQ Einstellen der Mittenfrequenzen von -10 dB bis +10 dB
LOW EQ Einstellen der Bassfrequenzen von -10 dB bis +10 dB
NOTCH GAIN Schmalbandige Reduzierung einer Rückkopplungsfrequenz 0 bis -12 dB
NOTCH FREQ Einstellen der Rückkopplungsfrequenz von 500 Hz bis 10 kHz
DELAY	Zeitverzögerung des Audiosignals in 0,1 m Schritten bis 10 m (0m = OFF, Anzeige in Meter und Feet)

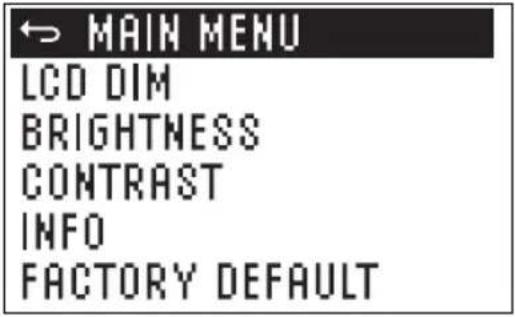

SYSTEMEINSTELLUNGEN (SETTINGS)

Drücken Sie auf den Dreh-Drück-Encoder, um in das Hauptmenü zu gelangen und wählen dann durch Drehen des Encoders den Menüpunkt SETTINGS aus (dunkel hinterlegt). Drücken Sie wiederum auf den Encoder, um ins Untermenü zu gelangen und wählen den gewünschten Untermenüpunkt durch Drehen des Encoders aus. Bestätigen Sie durch Drücken auf den Encoder. Ändern Sie einen Wert oder Status durch Drehen des Encoders, bestätigen Sie die Wert- bzw. Statusänderung durch Drücken des Encoders. Entnehmen Sie die Untermenüpunkte und die entsprechenden Informationen dazu aus nachfolgender Tabelle. Wählen Sie im Untermenü ⬇ MAIN MENU und drücken auf den Encoder, um zum Hauptmenü zurückzugelangen, wählen Sie im Hauptmenü ⬇ HOME, bestätigen durch Drücken auf den Encoder, um dann zur Hauptanzeige zurückzukehren. Nach circa 12 Sekunden Inaktivität wird die Hauptanzeige automatisch angezeigt.

HOME AUDIO SETTINGS

MAIN MENU LCD DIM BRIGHTNESS CONTRAST INFO FACTORY DEFAULT

SETTINGS (Wert bzw. Status ändern = Encoder drehen, Wertänderung bestätigen bzw. Informationen abfragen = Encoder drücken)
→MAIN MENU Zurück zum Hauptmenü
LCD DIM	Automatische Display-Abdunklung	ON	Display-Beleuchtung wird nach ca. 10 Sekunden Inaktivität automatisch abgeschaltet
		OFF Display-Beleuchtung permanent an
BRIGHTNESS Einstellen der Display-Helligkeit (0 - 100%)
CONTRAST Einstellen des Display-Kontrasts (0 - 100%)
INFO Anzeige von Modellnummer und Software-Version
FACTORY DEFAULT Zurücksetzen auf Werkseinstellungen CANCEL Zurücksetzen abbrechen

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfreie Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Wir empfehlen generell eine Sichtprüfung vor jeder Inbetriebnahme. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungsintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommen.

PFLEGE (VOM ANWENDER DURCHFÜHRBAR)

WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befreit werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beeinträchtigt werden.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.

WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur vom Hersteller autorisiertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an den Hersteller.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

OPTIONALES ZUBEHÖR

Gepolsterte Schutzhülle für MON 8 A G3 LDMON8G3PC

Gepolsterte Schutzhülle für MON 10 A G3 LDMON10G3PC

Gepolsterte Schutzhülle für MON 12 A G3 LDMON12G3PC

Gepolsterte Schutzhülle für MON 15 A G3 LDMON15G3PC

ABMESSUNGEN

MON 8 A G3

Produktart Bühnenmonitore Bühnenmonitore Bühnenmonitore Bühnenmonitore

Typ Aktiv Aktiv Aktiv Aktiv

Farbe Schwarz Schwarz Schwarz Schwarz

Systemleistung (RMS) 300 W 300 W 300 W 300 W

Systemleistung (Peak) 1200 W 1200 W 1200 W 1200 W

Max. SPL Avarage (Sine burst)	116 dB (100 Hz - 12 kHz, fullspace @1m, 10% THD)	118 dB (100 Hz - 12 kHz, fullspace @1m, 10% THD)	120 dB (100 Hz - 12 kHz, fullspace @1m, 10% THD)	122 dB (100 Hz - 12 kHz, fullspace @1m, 10% THD)
Max. SPL Peak (Sine burst)	121 dB (fullspace @1m, 10% THD)	126 dB (fullspace @1m, 10% THD)	127 dB (fullspace @1m, 10% THD)	129 dB (fullspace @1m, 10% THD)
Frequenzbereich (-3 dB)	68 Hz - 18 kHz	72 Hz - 18 kHz	68 Hz - 18 kHz	58 Hz - 18 kHz
Frequenzbereich (-10dB)	59 Hz - 20 kHz	58 Hz - 20 kHz	55 Hz - 20 kHz	48 Hz - 20 kHz
Übergangsfrequenz	2500 Hz	1700 Hz	1400 Hz	1300 Hz
Monitorwinkel	33^	33^	33^	33^
Abstrahlwinkel (H x V)	50^ × 90^	50^ × 90^	50^ × 90^	50^ × 90^
Breite	340 mm 380 mm 425 mm 505 mm
Tiefe	368 mm 426 mm 453 mm 517 mm
Höhe	278 mm	305 mm 315 mm	340 mm
Features 3 Band-EQ (High,- Mid,Low), Delay Line, Notch Filter		3 Band-EQ (High,- Mid,Low), Delay Line, Notch Filter	3 Band-EQ (High,- Mid,Low), Delay Line, Notch Filter	3 Band-EQ (High,- Mid,Low), Delay Line, Notch Filter
Gewicht	13,3 kg	15,21 kg	17,4 kg	23,15 kg

Tieftöner

Größe Tieftöner	8"	10"	12"	15"
Größe Tieftöner (mm)	203,2 mm	254 mm	304,8 mm	381 mm
Magnet Tieftöner	Ferrit	Ferrit	Ferrit	Ferrit
Marke Tieftöner	Custom Made	Custom Made	Custom Made	Custom Made
Tieftöner Typ	KoaxialLautsprecher	KoaxialLautsprecher	KoaxialLautsprecher	KoaxialLautsprecher
Schwingspule Tieftöner	2,5"	2,5"	2,5"	3"
Schwingspule Tieftöner (mm)	65 mm	65 mm	65 mm	75 mm
Gehäusebauart	Bassreflex	Bassreflex	Bassreflex	Bassreflex
Gehäusematerial	15 mm Birkensperr-holz, 15 mm MDF	15 mm Birkensperr-holz, 15 mm MDF	15 mm Birkensperr-holz, 15 mm MDF	15 mm Birkensperr-holz, 15 mm MDF

Item number LDMON8AG3 LDMON10AG3 LDMON12AG3 LDMON15AG3

HF

Horn CD Horn CD Horn CD Horn CD Horn
Größe Hochtöner 1" 1" 1" 1"
Größe Hochtöner (mm) 25,4 mm 25,4 mm 25,4 mm 25,4 mm
Magnet Hochtöner Ferrit Ferrit Ferrit Ferrit
Marke Hochtöner Custom Made Custom Made Custom Made Custom Made
Schwingspule	1,75" 1,75" 1,75" 1,75"
Hochtöner
Schwingspule	44,45 mm 44,45 mm 44,45 mm 44,45 mm
Hochtöner (mm)

Verstärkermodul (integriert)

Verstärker	Class D	Class D	Class D	Class D
Schutzschaltungen	Multiband Limiter, Überhitzung, Überspannung, Überstrom	Multiband Limiter, Überhitzung, Überspannung, Überstrom	Multiband Limiter, Überhitzung, Überspannung, Überstrom	Multiband Limiter, Überhitzung, Überspannung, Überstrom
Betriebstemperatur	0 - 40 °C	0 - 40 °C	0 - 40 °C	0 - 40 °C
Feuchtigkeitsbereich	< 80 % (nicht kondensierend)	< 80 % (nicht kondensierend)	< 80 % (nicht kondensierend)	< 80 % (nicht kondensierend)
Sicherung	T4AL 250 V	T4AL 250 V	T4AL 250 V	T4AL 250 V
Bedienelemente	An- Ausschalter, Dreh-Drück Encoder	An- Ausschalter, Dreh-Drück Encoder	An- Ausschalter, Dreh-Drück Encoder	An- Ausschalter, Dreh-Drück Encoder
Anzeige	LC-Display	LC-Display	LC-Display	LC-Display
Stromversorgung	SMPS	SMPS	SMPS	SMPS
Betriebsspannung	100 V AC - 240 V AC / 50 - 60 Hz	100 V AC - 240 V AC / 50 - 60 Hz	100 V AC - 240 V AC / 50 - 60 Hz	100 V AC - 240 V AC / 50 - 60 Hz
Leistungsaufnahme	150 W	150 W	150 W	150 W
Stromeingang/-ausgang	PowerCON kompatibel	PowerCON kompatibel	PowerCON kompatibel	PowerCON kompatibel
Line-Eingänge	2	2	2	2
Line-Eingangsanschlüsse	6,3 mm Klinke, XLR-Combo	6,3 mm Klinke, XLR-Combo	6,3 mm Klinke, XLR-Combo	6,3 mm Klinke, XLR-Combo
Line Durchgang	2	2	2	2
Line Durchgangsanschluss	XLR	XLR	XLR	XLR

ENTSORGUNG

Verpackung:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

Gerät:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte und Batterien gehören nicht in den Hausmüll. Das Altgerät bzw. Batterien müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EU-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die unter die LVD-, EMV- und RoHSRichtlinien fallen, können unter [e-mail] angefordert werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ abgerufen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX !
